Как сделать фундамент столбчатый своими руками: инструкция

    Название «столбчатый фундамент» говорит само за себя. Это фундамент представляющий собой несколько столбов заглубленных в грунт в определённом порядке и связанных в единую раму посредством деревянной (иногда металлической) обвязки или железобетонного ростверка.

Столбчатый фундамент считается одним из самых бюджетных. Цена его значительно ниже по сравнению с затратами на другие виды фундаментов. Стоимость столбчатого фундамента составляет 18% от стоимости всего дома. Это очень хорошее соотношение. В то время, как у ленточного и монолитного фундаментов этот показатель составляет 20–30%. Значительную часть средств удается сохранить за счет экономичности расходных материалов и временного ресурса.

Цена на возведение столбчатого фундамента зависит от следующих факторов:

  • Вида и качества грунта;
  • Ширины основания и глубины;
  • Количества стройматериалов и затрат на трудовые и производственные ресурсы;
  • Месторасположения строительного объекта (от этого зависят затраты на доставку стройматериалов и техники)

Особенности столбчатого фундамента

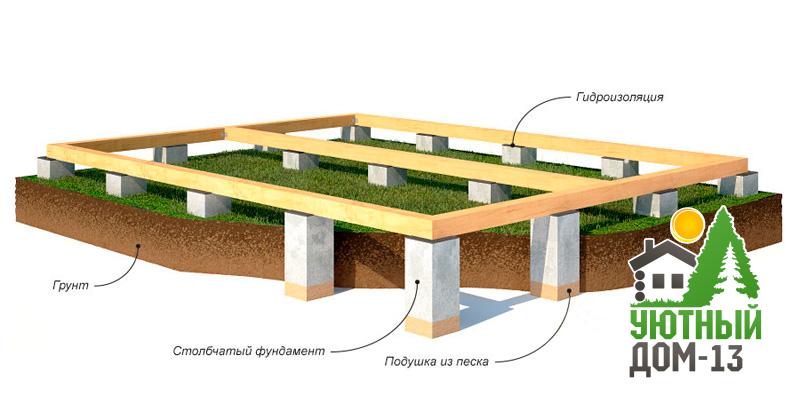

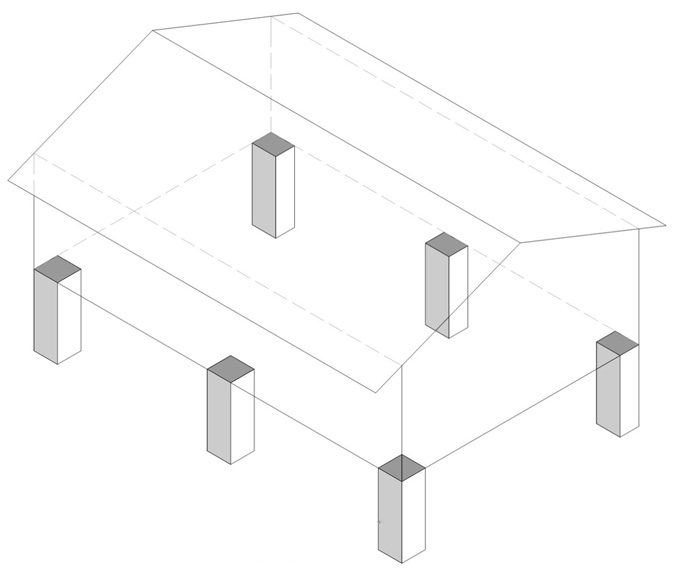

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

  • вид стоек;
  • материал изготовления;
  • конструкция здания;
  • планируемая масса сооружения;

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Ключевые характеристики хорошего фундамента

Легкое основание необходимо даже сезонным постройкам. Исключение — небольшой навес или беседка разборного типа, которые устанавливаются прямо на землю.

Укладка качественного фундамента позволяет решает сразу несколько задач. Среди них:

  1. Равномерное распределение веса конструкции на грунт. Предотвращает провал или проседание стен здания, дополнительных пристроек.
  2. Закладка основы по уровню упрощает соблюдение вертикали, горизонтали при формировании стен, позволяет контролировать смещения по углам.
  3. Защита стен, пола, материалов здания от влаги, выделяемой из почвы.
  4. Правильно спроектированный и заложенный фундамент позволяет обустраивать подвал или технический этаж, который будет оставаться сухом в любое время года, недоступным для проникновения в него грызунов.
  5. Утепленное основание — отличная возможность снизить теплопотери в помещении зимой, сэкономить на отоплении.
  6. Для домов в регионах с повышенным риском сейсмической активности крепкое основание способно делать микротолчки незаметными для жильцов.

Среди критериев любых типов устройства фундамента стоит выделить следующие:

  1. Устойчивость к воздействию подземных грунтовых вод.
  2. Оказываемое давление дома на почву, соизмеримое с ее сопротивлением.
  3. Материалы с морозо-, водостойкими свойствами, которые не начнут разрушаться в условиях внешней среды .
  4. Соблюдение технологии гидроизоляции, утепления.
  5. Устойчивость основания к процессу морозного пучения грунта.

Не стоит экономить на строительных материалах, марке бетона. Такая экономия на начальном этапе может стать причиной образования трещин в фундаменте, его скором проседании.

Пользователи часто ищут:

  • Как сделать отмостку вокруг дома
  • Варианты отделки фасада частного дома

Предназначение столбчатого фундамента

Столбчатый фундамент хорошо подходит для индивидуального строительства, обладает достаточной несущей способностью, и позволяет строить дома из дерева, каркасные и щитовые конструкции без подвала.

Плюсы и минусы фундамента

Почему выбирают столбчатый фундамент:

Плюсы

  1. Столбчатый фундамент является экономически более выгодным, чем другие типы фундаментов. Его стоимость составляет, как правило, не более 18% от стоимости всего дома (для сравнения стоимость других типов фундаментов может достигать 30%).
  2. Столбчатый фундамент дает меньшую осадку за счет отдельно стоящих опор фундамента. Уменьшение давления дает возможность уменьшить общую площадь фундамента.
  3. Также данный фундамент менее подвержен воздействию пучинистых грунтов.

Минусы:

Столбчатый фундамент не рекомендуется устанавливать:

  1. При горизонтально подвижных и слабонесущих грунтах.
  2. Для крупногабаритного домового строения.
  3. Если вы ограничены во времени и не хотите тратить его на возведение цоколя.
  4. При резком перепаде высот на участке строительства (от 2 м.).

Типы столбчатого фундамента, материалы и особенности

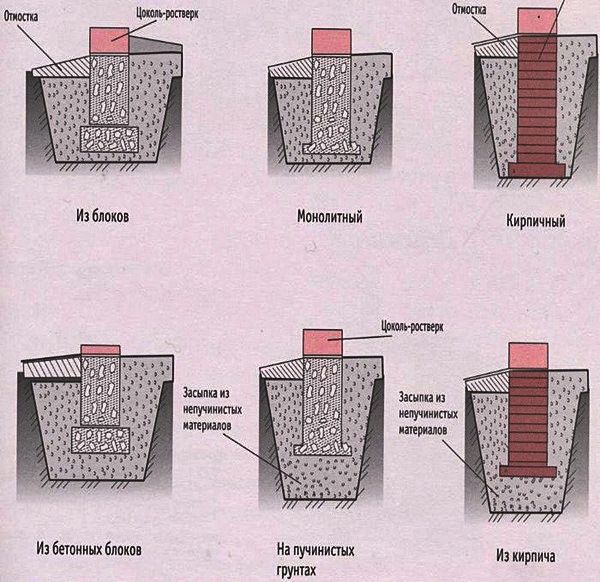

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

  • Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
  • Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
  • Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

  • бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
  • красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
  • комбинация бетона и бутового камня;
  • монолитный железобетон;
  • блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
  • древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Img by OakleyOriginals — flickr

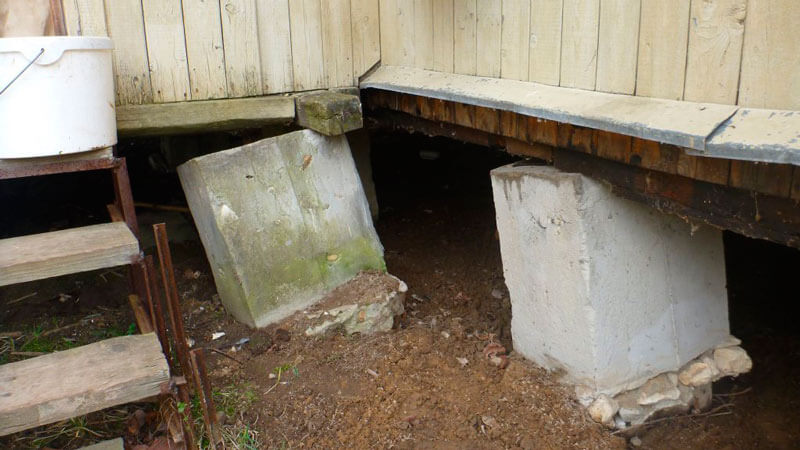

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Img by Ashley Basil — flickr

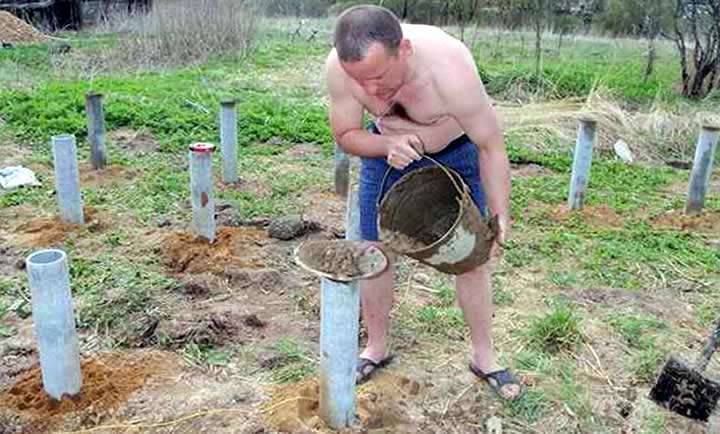

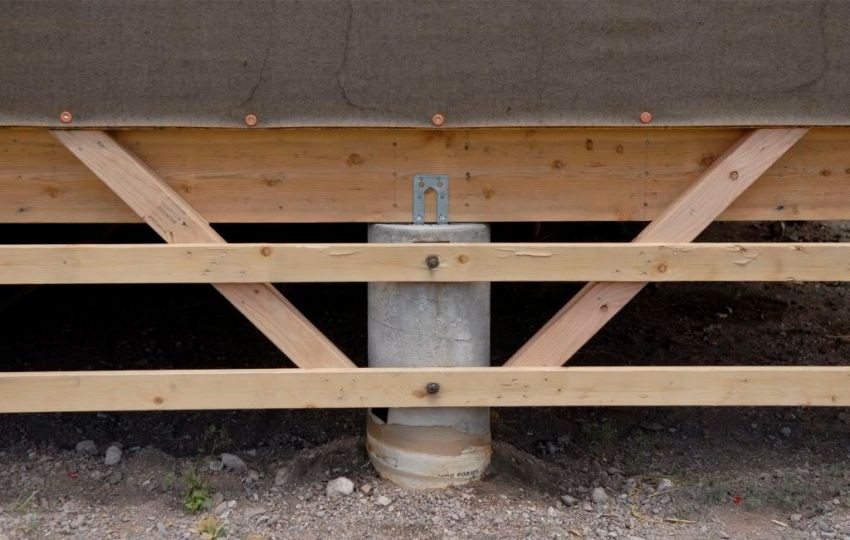

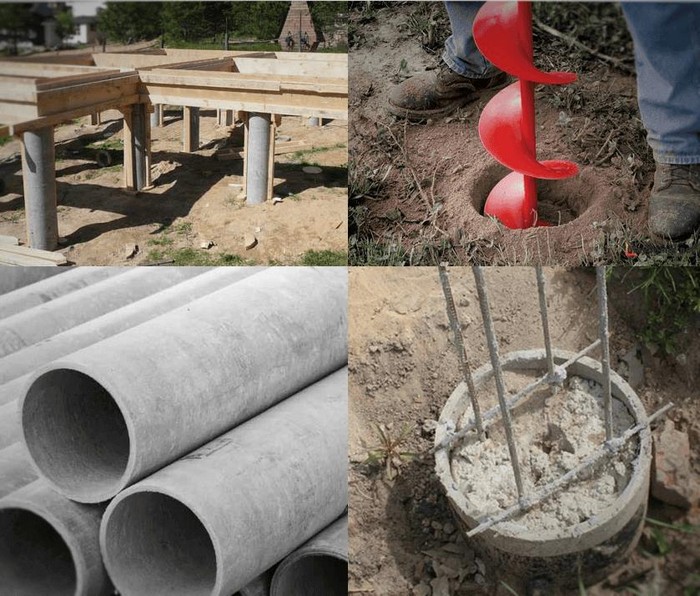

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

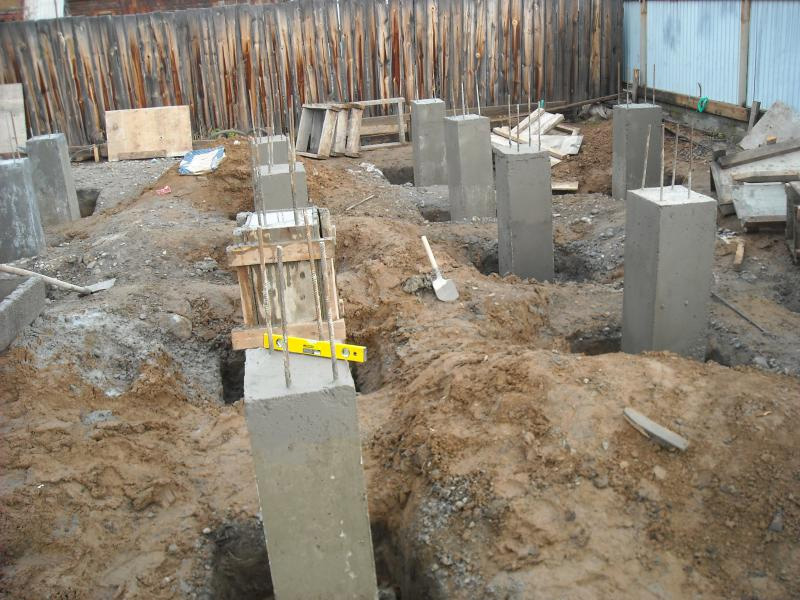

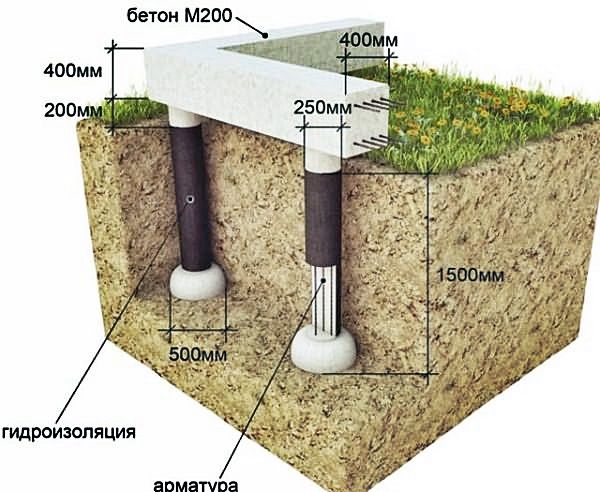

Фундамент с железобетонными опорами

  1. По углам строения под будущими стенами на расстоянии 1,5 метра для одноэтажного и 1,5 метра для двухэтажного дома, а также в местах установки внутридомовых перегородок необходимо выкопать ямы размером примерно 0,5х0,5 метров на глубину ниже уровня промерзания почвы. Для этого кроме обычных штыковой и совковой лопаты, а также лома, потребуется особое приспособление: совок с прикреплённой перпендикулярно его плоскости ручкой. Без такого инструмента весьма затруднительно доставать грунт с глубины более 1 метра.

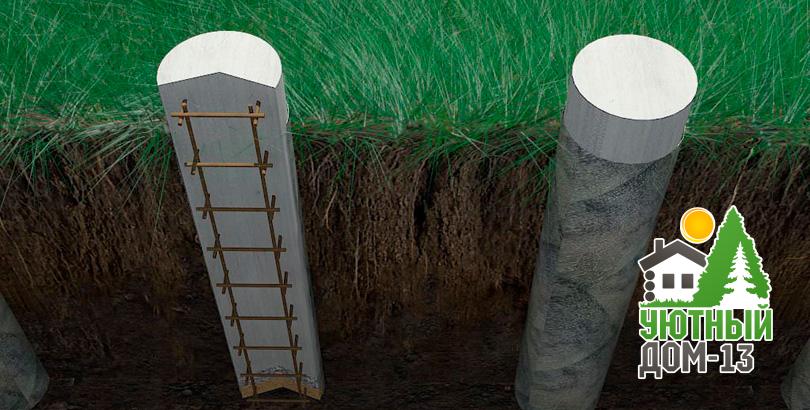

  2. Потом следует сварить или связать каркас из арматуры диаметром 8–12 мм размером 400х400мм и длиной по глубине ямы + высота опор над уровнем грунта. Дно ямы примерно на 10 см засыпается песком, на который устанавливается каркас. Расстояние от арматуры до стенок ямы должно быть по возможности одинаковым.
  3. Для устройства надземной части опор необходима опалубка, которая сформирует впоследствии столбик сечением 500х500 мм и высотой примерно 300 мм. Верх опалубки всех столбиков должен находиться на одной высоте относительно горизонта, для чего потребуется выставить их по уровню.
  4. Заливка бетоном. Для его приготовления используют стандартное соотношение песка, щебня, воды и цемента марки 500. Каждую отдельно взятую опору необходимо заливать, тщательно утрамбовывая бетон. И не дольше двух часов, так как в противном случае нижняя часть опоры начнёт схватываться. А это нарушит монолитность структуры конструкции.
  5. Через 2-3 дня после заливки можно производить гидроизоляцию надземной части опор. Для этого используют расплавленный битум или мастику на его основе. На жидкую гидроизоляцию рекомендуем наклеить 1-2 слоя рубероида.

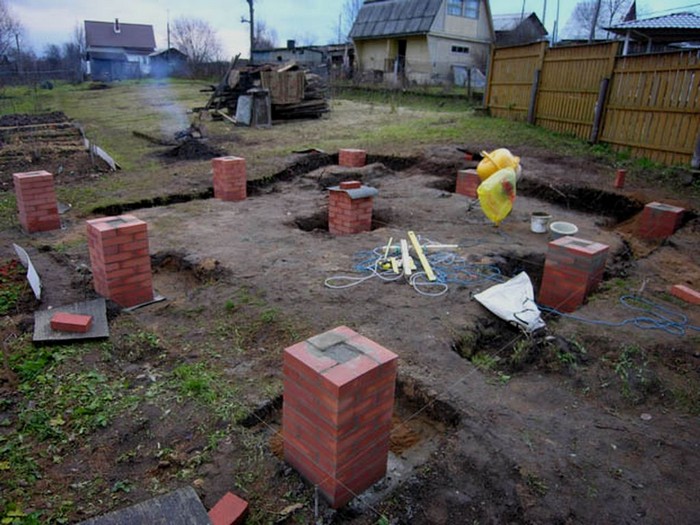

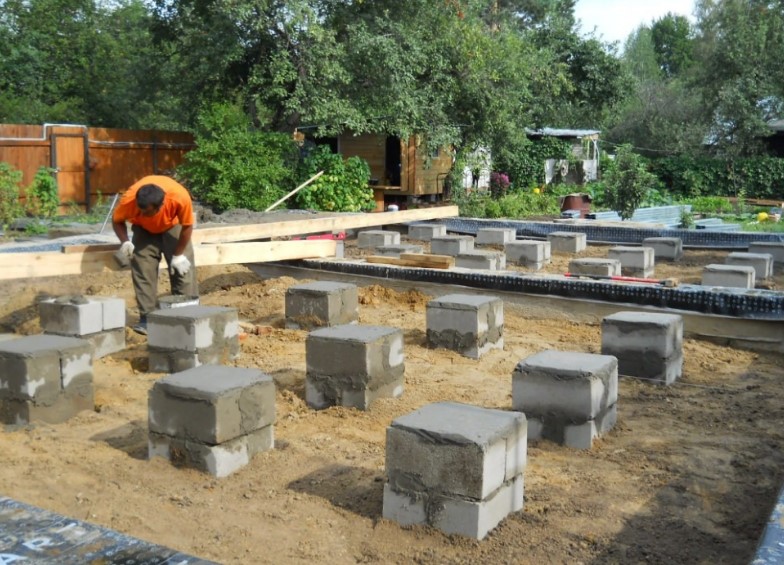

 Прямоугольные (квадратные) столбы из бетона, кирпича, блоков

    Прямоугольные или квадратные столбы делают, когда под рукой нет бура подходящего диаметра. Ямы копают вручную лопатой. Работа эта более трудоёмкая и объём вырабатываемого грунта, по сравнению с бурением, тоже больше.

    Последовательность выполнения работ практически такая же, как и в случае с трубами. Отличие в том, что вместо труб в ямы вставляется предварительно изготовленная деревянная опалубка, либо столбы выкладываются из кирпича (блоков).

    Обратная засыпка производится после съёма опалубки через 2-3 дня. Кирпичные столбы можно засыпать на следующий день.

    Примечание: Как уже говорилось выше, обратная засыпка песком (непучинистым материалом) делается для предотвращения подъёма столбов зимой. Но у неё есть один недостаток. При попадании в яму воды (напр. дождевой), песок номокает и теряет свои несущие свойства. Столбы при этом становятся неустойчивыми в горизонтальном направлении. Чтобы этого избежать, необходимо тщательно отнестись к отводу воды от фундамента: сделать нужные уклоны, отмостку и ливнёвки.

    Часто столбы делаются комбинированные, т.е. в грунте они бетонные, а выше уровня земли выкладываются из кирпича или блоков. Этот вариант не подходит для последующего сооружения ростверка. Теряется его смысл, заключающийся в изготовлении одной жёсткой рамы.

    Существует ещё один вид столбов — деревянные, на заострять на них своё внимание мы не будем, т.к. используются они в настоящее время очень редко. Заметим лишь, что для таких столбов нужно использовать влагостойкие породы древесины (дуб, лиственница и т.п) и перед установкой их необходимо защитить от влаги (обмазать гидроизоляцией или завернуть в рубероид, а лучше сделать и то и другое).

    В комментариях к данной статье Вы можете обсудить с читателями свой опыт в строительстве и эксплуатации столбчатых фундаментов либо задать интересующие Вас вопросы.

P.S. Вес дома, который в данной статье рассчитывается в ручную, теперь можно определить в нашем онлайн-калькуляторе, расположенном здесь…

Технология строительства

Устройство столбчатого фундамента состоит из несколько этапов

1 – проектирование

Разработать проект столбчатого фундамента можно самостоятельно (при наличии информации о типе почвы), но лучше обратиться к специалистам.

Расчёт и проектирование подразумевают учет факторов:

  • рельеф местности. Определяет высоту столбов;
  • вес здания. Позволяет определить количество столбов исходя из их характеристик, сообщаемых столбу материалом;
  • общая длина несущих стен и их ширина. Опоры устанавливаются по их периметру, а ширина стены определяет ширину столба;
  • временная нагрузка, создаваемая ветром и снегом (данные из СП );

Карта ветровой нагрузкиКарта снеговой нагрузки

Упростить расчет можно благодаря применению специальных программ, например, «Фундамент».

Пример проекта

Схема расположения столбов для фундамента на чертеже

Что содержит проект?

  • габариты и площадь сечения столба;
  • число опорных столбов;
  • несущая способность столба.

Опорные колонны устанавливаются по периметру несущих стен, по углам, в местах пересечения несущих стен. Шаг установки составляет 1,5-2 метра, но может быть уменьшен при значительном весе строения.

При наличии пучинистого грунта следует нивелировать его негативное воздействие на опорные колонны. Для этого следует продумать конструкцию самого столба. Традиционно увеличить его сопротивляемость силам пучения помогает устройство пятки – расширенной нижней части. Сечение пятки в два раза больше сечения столба, а высота равна одной трети его высоты.

Высота столба определяется типом фундамента (заглубленный, мелкозаглубленный, не заглубленный) и уклоном. Согласно рекомендациям СНиП, длина столба варьируется с учетом естественного уклона местности.

Схема расположения опор на наклонном участке

2 – подготовка участка

Порядок подготовительных работ:

  • разметка участка;
  • очистка участка от строительного и другого мусора;
  • удаление почвы в месте размещения столба (на штык лопаты);
  • копание (бурение) ям под столбы. Если на участке слабый грунт и глубина ямы более чем один метр, в них делают откосы. При монтаже бетонных столбов (монолитных), яма должна быть больше расчетного размера опоры, чтобы удобно было выполнять демонтаж опалубки.

Примечание. Глубина ямы превышает длину столба на 150-250 мм. Запас нужен для устройства подушки.

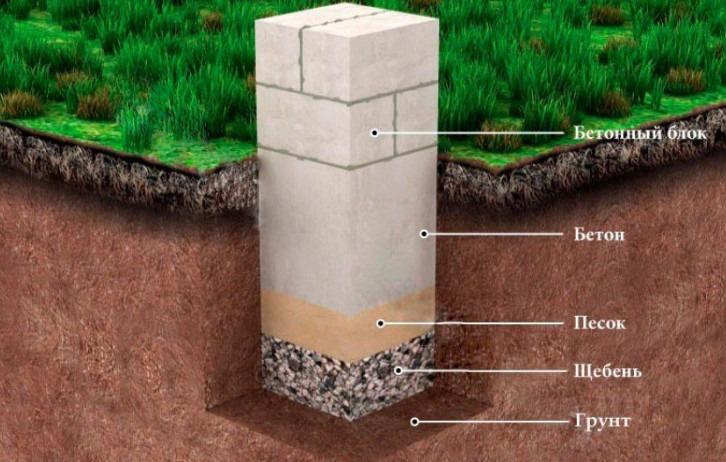

  • обустройство подушки из песка и щебня с трамбованием. Толщина песчаного и щебневого слоя должна быть одинаковой.

3 – монтаж столбов

Технология установки опорных столбов зависит от материала, из которого они изготовлены. Детально этот этап представлен в таблице

Установка столбов для фундамента дома

4 – монтаж ростверка

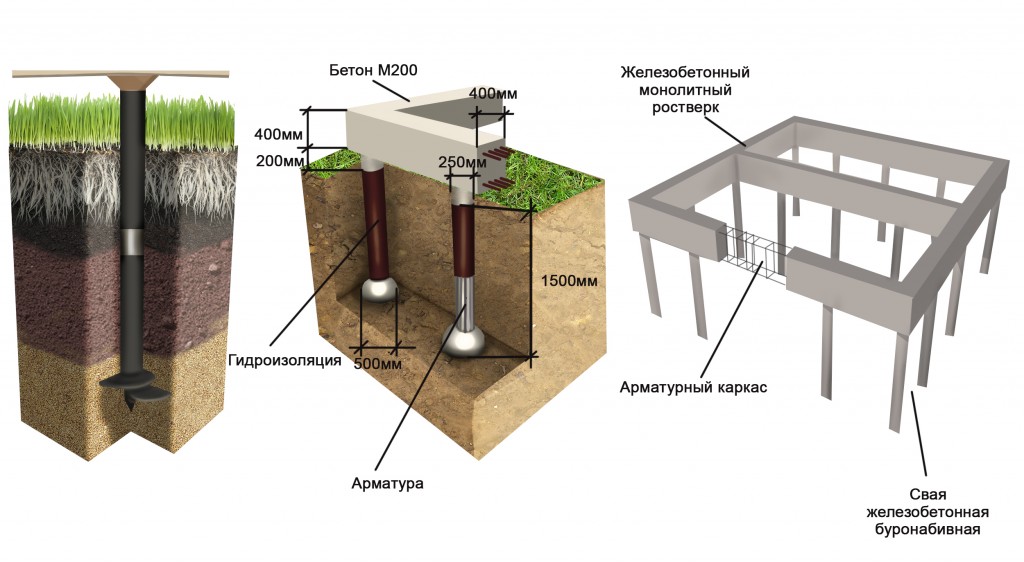

Ростверк монтируется не всегда, однако, он позволяет сделать основание более надежным.

Из чего можно сделать ростверк:

  • металл. Металлический ростверк обычно устанавливается на стальные опорные столбы и приваривается к ним. Для сооружения используется двутавр или швеллер;
  • дерево. Для этого используется обработанный брус 200х200 мм. В месте стыка бруса (сращивание по длине) и на углах по краям бруса формируют пазовые соединения. Брус укладывается на столбы, причем, место соединение брусьев обязательно должно лежать на столбе. Фиксируется брус к опорам с использованием саморезов.
  • бетон. Для формирования бетонного ростверка требуется сооружение опалубки высотой 250-300 мм. Визуально это будет напоминать ленточный фундамент, приподнятый столбами над поверхностью почвы. Перед заливкой бетона в опалубку укладывают полиэтиленовую пленку, чтобы избежать протекания воды из бетона. Исключить прогибание нижней части опалубки можно путем установки под ней дополнительных временных опор. Бетонный ростверк армируется для усиления конструкции.

Ростверк металлический, деревянный, бетонный

5 – заполнение промежутков между столбами

В силу конструктивных особенностей, для свайных и столбчатых фундаментов характерно наличие пустого цокольного пространства между грунтом и нижней частью стен дома. Заполнение этого пространства выполняет двоякую функцию: закрывает подполье от сквозняка и тем самым снижает теплопотери. С другой стороны, выполняет декоративную функцию и защищает от биологической активности (из-за сырости может развиваться грибок, плесень и гниение древесины).

Забирка – это заполнение промежутков между опорными столбами фундамента (закрытие подпольного пространства).

Сделать забирку можно из разных материалов: кирпич, дерево, сайдинг, фиброцементные плиты и тд. Следует понимать, что сам по себе столбчатый фундамент – бюджетное сооружение, и кирпичная (каменная) кладка в промежутке между опорными столбами может обойтись дороже, чем само основание под дом. Оптимальный вариант – сделать забирку из досок.

В любом случае, в забирке предусматриваются вентиляционные каналы, которые на зиму закрываются, а летом открываются. В зависимости от площади основания, достаточно 2-4 отверстия с одной и другой стороны, диаметром 10-15 см.

Забирка для столбчатого фундамента

Мелкозаглубленное столбчатое основание

Этот вариант основания также довольно востребован, так как требует минимума трудозатрат, и может служить прочной основой для максимально большого количества сооружений легкого типа. Для таких оснований выгоднее использовать не кирпич или бетон, а трубы – асбестовые, полые бетонные, металлические и даже пластиковые. Полости внутри труб служат местом для монтажа армокаркаса, который заливается бетонным раствором, поэтому материал труб особого значения не имеет.

Диаметр трубных опор выбирают в зависимости от нагрузки – веса дома. Так беседку или павильон можно поставить на опоры Ø 100 мм, а для бревенчатого дома трубы берутся диаметром не менее 300 мм.

Чтобы обустроить столбчатый фундамент своими руками пошаговая инструкция, приведенная ниже, пригодится как основа технологии:

  • Подготовительные работы: расчистка участка, выравнивание грунта и съем дерна, разметка наружных и внутренних стен, мест их пересечений и углов объекта. Разметка мест монтажа столбов,
  • Ручное бурение скважин глубиной больше расчетной на 250 мм, чтобы осталось место для подушки,
  • Насыпка песчаной подушки с увлажнением и трамбовкой, укладка гидроизоляции на подушку (рубероид или несколько слоев толстого полиэтилена),
  • Установка опор в скважины на высоту больше расчетной на 100 мм, выравнивание по вертикали и расклинивание до заливки бетоном,
  • Заливка опоры бетоном с мелким гравием на высоту 400-500 мм в пропорции 1:2:2 (цемент, песок, гравий). После заливки бетона опору нужно приподнять на 150-200 мм, чтобы раствор проник под столб, и оставить в таком положении до застывания бетона,
  • Гидроизоляция опоры снаружи рубероидом, засыпка скважины песком, увлажнение и трамбовка песка,
  • Размещение в полости трубы армокаркаса, заливка арматуры бетонным раствором,
  • Спустя 28 суток возможно продолжение работ.

Ошибки при закладке фундамента

Застройщики, которые самостоятельно возводят дома, не должны допускать просчетов с фундаментами, в значительной степени влияющих на долговечность строений. В большинстве случаев ошибки следующие:

  1. Неравномерное проседание строения по причине недостаточной глубины столбов или их разного заглубления.
  2. Неравномерное распределение нагрузки на столбы.
  3. Применение для строительства материалов низкого качества.
  4. Не произведена оценка состава и характеристик грунта.

Чтобы получилось правильно возвести столбчатый фундамент своими руками, пошаговая инструкция должна полностью выполняться при строительстве.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

  • Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
  • Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

  • Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

  • Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

  • Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;

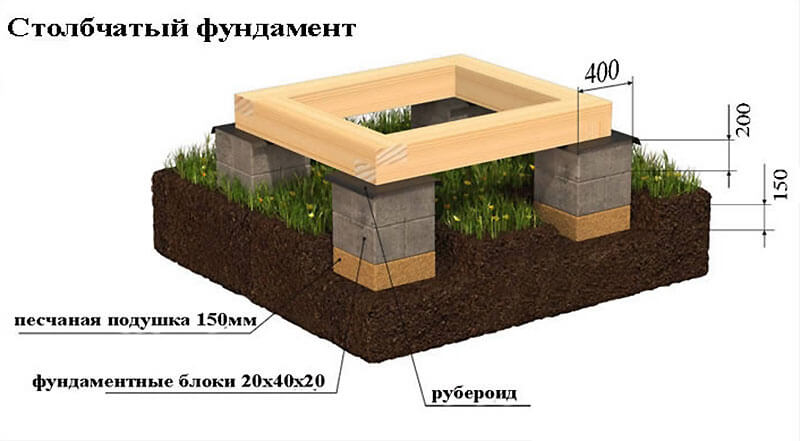

  • Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2.2: Отсыпка столбчатых опор из ФБС блоков песком

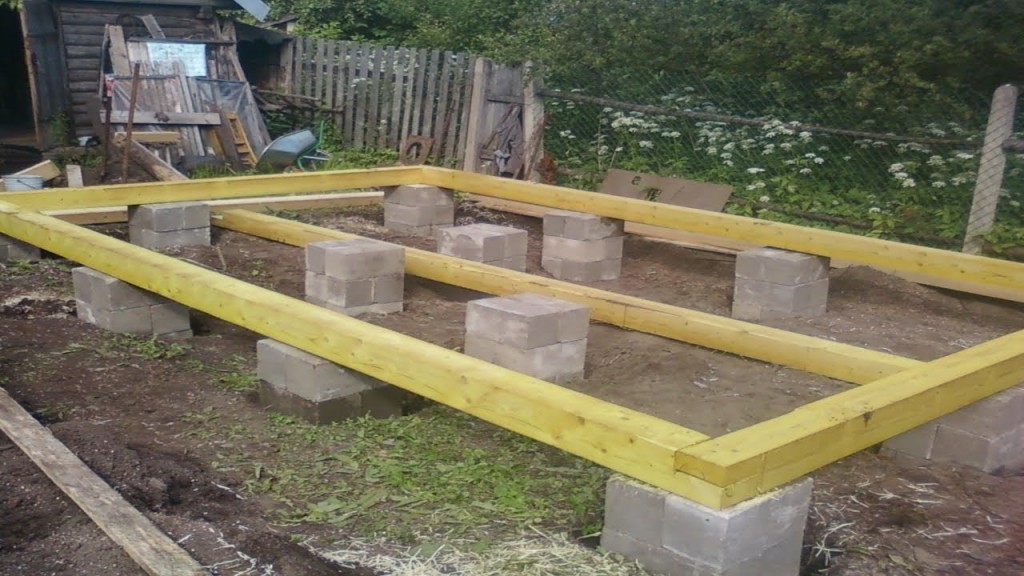

  • Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

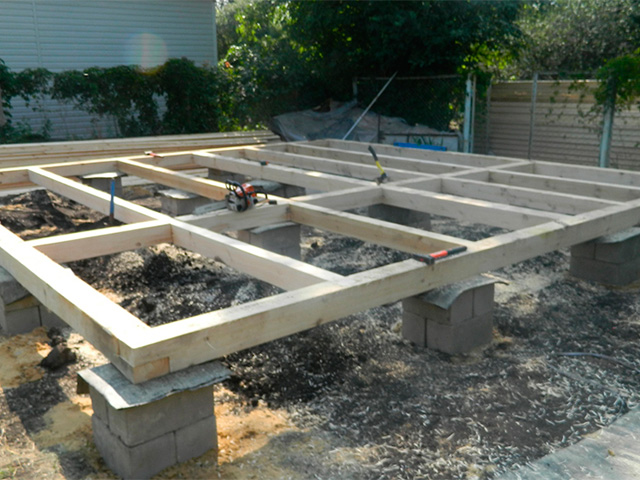

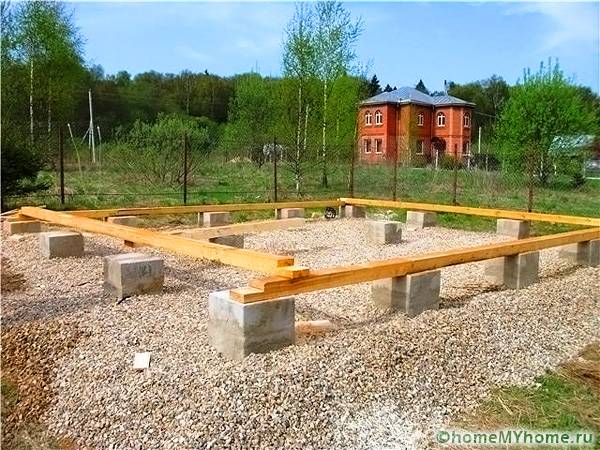

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Столбчатое ленточное основание

Монолитное основание под фундамент из бетонных столбов подходит для строительства зданий из бруса. Здесь необходимо соблюдать правило при возведении постройки. Как правильно сделать столбчатый фундамент? Для бурения отверстий в почве применяют специальные буры. Яма, заливаемая впоследствии бетоном, должна быть оборудована арматурным каркасом. После полного высыхания в конечном итоге получается столб с высокой несущей способностью (до 15 тонн).

Схема столбчатого фундамента

Так делают ленточный фундамент из блоков 20х20х40. При бурении отверстий в почве необходимо глубину погружения брать ниже уровня промерзания грунта минимум на 20 см.

Столбчатое ленточное основание

Затем в отверстие следует поместить арматурный каркас, после чего заполнить бетонной массой 1/3 высоты ямы.

Для более надежного соединения железных прутьев с бетоном используют толевую рубашку. После усадки слоя раствора через несколько минут трубу заполняют доверху цементом. После полного схватывания получается идеальный столб, готовый выдержать нагрузку более 10 тонн. Затем следует возвести перекрытие ростверка, которое точно также армируется и заливается раствором, но уже над уровнем почвы.

Возведение столбчатого фундамента поможет сделать надежную опору для будущего дома. Доступный по стоимости, простой в исполнении делают его все больше и больше популярным в наше время. Если соблюдать технологию устройства, то даже непрофессионал сможет построить качественную конструкцию, которая простоит много лет.

Какую арматуру использовать при возведении ленточного фундамента

При создании монолитных бетонных фундаментных оснований рекомендуется создавать не менее двух горизонтальных уровней армирования. При этом ни одна часть армирующего пояса не должна касаться поверхности опалубки, и, соответственно поверхности будущей бетонной отливки.

Для ленточного фундамента в индивидуальном домостроительстве рекомендуется использовать прутья с диаметром от 10 до 14 миллиметров. Чем выше вес вашей будущей постройки – тем больше должно быть сечение используемой в фундаменте арматуры.

В каждом из горизонтальных армирующих поясов ленточного фундамента должно быть не менее двух продольных силовых линий, составленных из ребристой арматуры. Между собой продольные линии и горизонтальные слои соединяются соответственно горизонтальными и вертикальными силовыми перемычками, для которых можно использовать более дешевую и меньшую в сечении гладкую арматуру.

Для каркаса ленточного фундамента под частный дом шаг между соединительными перемычками может составлять около 50 сантиметров.

Какую арматуру использовать при возведении ленточного фундамента

Образец армирования ленточного фундамента

Со всех сторон силовой каркас ленточного фундамента должен быть окружен бетоном. Предохранительный слой должен составлять не менее 5 сантиметров. Но не стоит и сильно заглублять горизонтальный силовой пояс в бетонную отливку – ведь он выполняет роль металлической балки и предохраняет бетонную отливку от повреждения при ее изгибе.

В нижней части бетонной ленты расстояние от силового пояса до наружного края отливки может составлять 3 сантиметра.

Расчет фундаментного основания

Правильный расчет фундамента учитывает следующие моменты:

  • определение типа грунта;
  • определение глубины промерзания;
  • расчет заглубления основания;
  • выбор материалов для столба;
  • определение оптимального расстояния между столбами (зависит от типа ростверка).

Последствия неправильного расчета фундамента

Определение типа грунта

Для тех, кто решил строить столбчатый фундамент своими руками, пошаговая инструкция начинается с проверки грунта, подходит ли он для такого типа оснований? Этот тип основания нельзя строить на склонах гор или любых наклонных поверхностях, потому что его горизонтальная устойчивость минимальна. Его также нежелательно строить там, где велик среднегодовой уровень осадков или рядом расположены болота и реки. В таких местах почва пропитана водой на глубину несколько метров, поэтому неспособна выдерживать такие нагрузки. Во всех остальных местах строить дом на таком основании вполне возможно.

Различные виды грунта

Расчет глубины промерзания и заглубления фундамента

Зимние морозы приводят к замерзанию воды, которая наполняет грунт. Чем ниже температура воздуха, тем глубже проникает мороз в почву. Глубина промерзания зависит от температуры на улице, структуры почвы и уровня грунтовых вод. Поэтому мелкозаглубленный фундамент используют лишь в тех регионах, где зимняя температура не опускается ниже минус 5 градусов. Если вы не знаете, какая глубина промерзания в вашей местности, воспользуйтесь таблицей или обратитесь к строителям.

Полезная информация! Рассчитав глубину промерзания, прибавьте к ней толщину песчано-щебенчатой подушки (30–40 см). Полученное значение и есть величина заглубления фундамента.

Таблица глубин промерзания грунта

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Рекомендации

В конце стоит указать на некоторые нюансы, которые нужно знать, прежде чем выполнить устройство столбчатого фундамента своими руками:

  • для получения однородной консистенции бетонного раствора и обеспечения большей прочности конструкции рекомендуется замешивать его в бетономешалке;
  • фундамент нужно обустроить забиркой, способной обеспечить защиту от порывистого ветра и попадания снежных заносов под сооружение (она создается из бутового камня или кирпича);

опалубка изготавливается из оструганных досок, толщина которых составляет от 3 см и более.

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

  • стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;

  • значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;

  • с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;

  • устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;

  • такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов.

Плюсы и минусы столбчатых фундаментов

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

Для зданий из легких ячеистых бетонов не рекомендуется из-за плохой работы материала на изгиб, что в течение первых лет эксплуатации приведет к образованию продольных трещин на блоках.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Плюсы и минусы столбчатых фундаментов

Конечно, при проектировании капитального загородного коттеджа из камня, кирпича думать о строительстве столбчатого фундамента не приходиться.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию.

Книги по теме:

Поделиться:

Нет комментариев

Особый способ, называемый столбчато-ленточный фундамент дома все чаще, начинают использовать для строительства собственного жилья.

Раньше его использовали в основном в зонах с вечной мерзлотой, где изготовление обычно применяемого основания в виде бетонной ленты было невозможно из-за оттаивания грунта, потери его прочности и влекущего за собой значительные деформации здания. Еще такие способы были очень распространены в местностях с сезонным подтоплением паводковыми речными водами. Вода легко проходит под перекрытием, не нанося стенам постройки какого-либо ущерба.

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Выгоды строительства фундамента на столбах

К достоинствам, которыми отличается установка прочного столбчатого надежного фундамента, относятся параметры:

  • надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
  • универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
  • экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
  • отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
  • скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
  • быстрых сроков постройки дома, дачи или хозяйственного блока.
Выгоды строительства фундамента на столбах

Конструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками. Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

Другие материалы по теме:

  • Кирпичный фундамент кирпичного дома
  • Фундамент для забора из профнастила
  • Фундамент из асбестоцементных труб
  • Фундамент под забор с кирпичными столбами
  • Фундамент под крыльцо – секреты строительства
  • Как обшить профлистом фундамент дома
1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
