Основные различия между системами водоотведения

Главное предназначение водостока как инженерной системы — быстрый отвод дождевой и талой воды с кровли здания. Но крыша жилого строения может быть различной конфигурации. Именно поэтому в разных ситуациях предпочтителен свой тип водоотведения. Так, для скатных крыш удобнее смонтировать наружный сток, который прикрепляется к стене дома. Его долговечность напрямую зависит от качества материала и его способности противостоять коррозии и механическому воздействию.

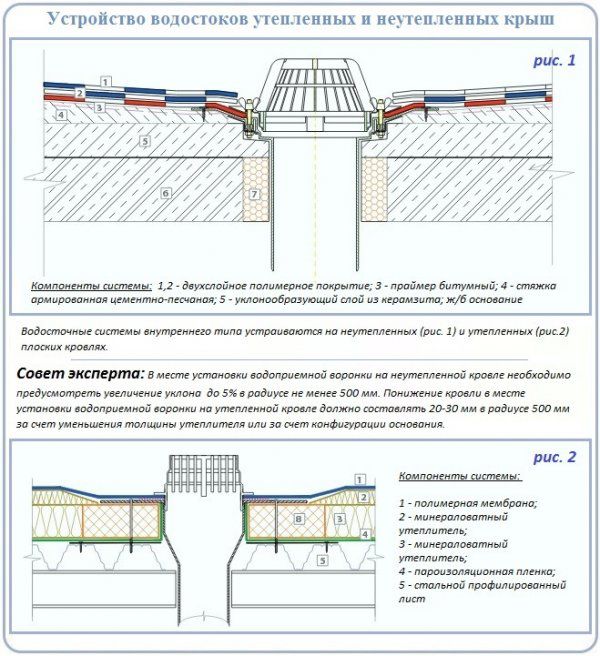

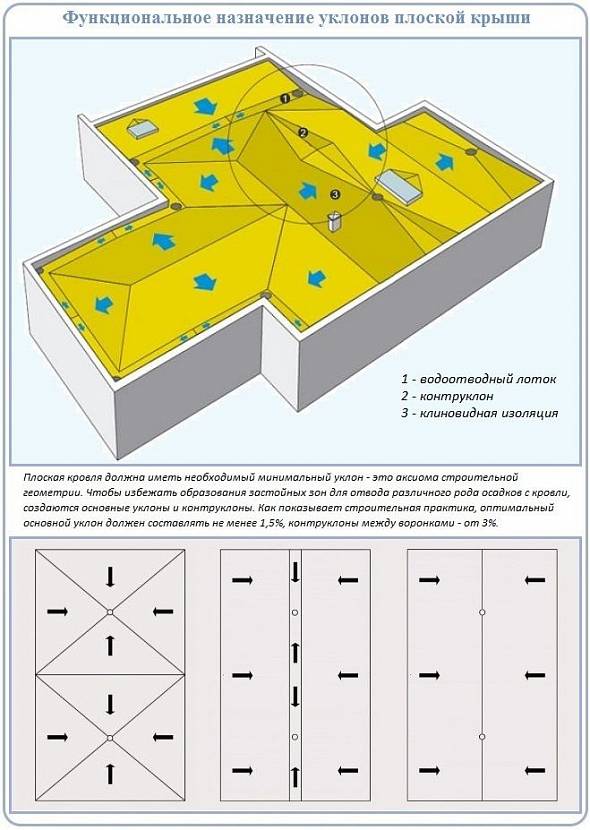

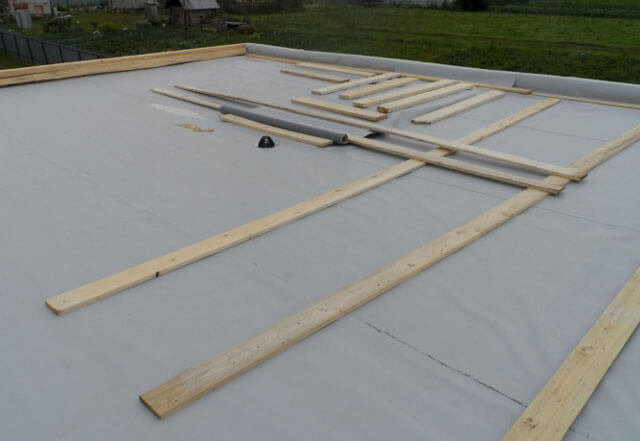

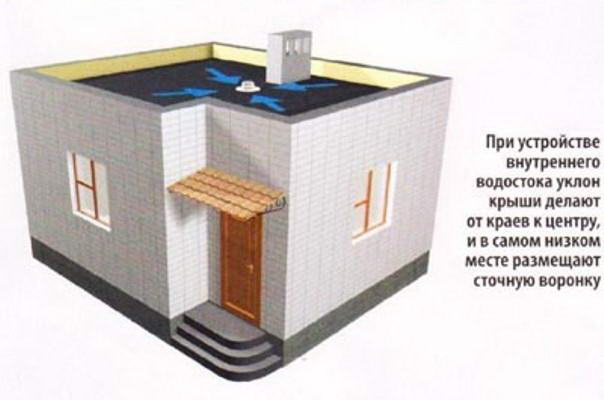

Для плоской крыши необходим монтаж внутреннего водостока. Это уже более сложная коммуникация, которая потребует предварительного расчета. Сток располагается в боковых гранях, предпочтительно вблизи канализационных труб в отапливаемой зоне. Если система будет уложена во внешних стенах, то стояк попросту промерзнет в зимний период, что приведет к нарушению целостности трубы и последующим протечкам.

Трубы для ливневой канализации внутри здания

Redi Phonoline

Традиционная Итальянская система для внутренней ливневой и фекальной канализации из материала НПВХ. Идеальные трубы для внутренней канализации.

Обладает уникальными техническими характеристиками:

• Может использоваться при рабочем давлении до 10 бар (клеевое соединение) и до 3 бар (раструбное соединение).
• Группа горючести Г1
• Не требует дорогостоящего специального крепежа.
• Стандартные метрические размеры.
• Широкий каталог элементов, обеспечивающий высокую гибкость для проектировщиков и монтажников. Даже для сложного объекта можно подобрать оптимальную спецификацию с учетом требований заказчика.

Основное достоинство REDI PHONOLINE – на 45 % снижен уровень шума по сравнению с традиционной канализацией (шумопоглощение до 12dB).

Голландская сифонно-вакуумная система ливневого дренажа.

• Бесплатный гидравлический расчет системы на вашем объекте
• Идеальна крыш широкой площади.
• Пропускная способность до 40 литров в секунду
• Не требует земляных работ

Инновационная разработка  — При умеренных осадках система работает как традиционная самотечная, но при больших объемах воды в стояке возникает разряжение, которое утягивает за собой воду из трубопровода. Это создает дополнительный подсос через воронки, оснащенные отсекателями воздуха. Благодаря вышеописанному происходит существенное увеличение производительности при значительном уменьшении диаметров трубопроводов, по сравнению с обычной гравитационной системой.

Система  разработана таким образом, чтобы использовать эффект закона Бернулли. Благодаря ему при интенсивных осадках трубы заполняются полностью, в отличие от традиционной гравитационной системы, где наполняемость не более 50 %. При использовании QuickStream можно уменьшить диаметр трубопроводов, прокладывать их без уклона, на слабых кровлях. Кровельная воронка способна покрывать до 1000 м2 площади кровли, что уменьшает количество стояков, проложенных труб, снижает расходы на материал. Однако, для учебных учреждений относительно небольшой площади целесообразнее применять классические гравитационные (самотечные) системы.

Конструкция

В зависимости от конструкционных особенностей водосточные системы можно разделить на следующие виды:

1. самотечный;
2. сифонный.

Самотечные системы собирают дождевую воду в приемные воронки, после чего эта вода стекает вниз по трубе.

Сифонные (гравитационно-вакуумные) системы же нацелены на полное заполнение водой, после чего она всасывается в ливневую канализацию благодаря воздействию разреженного давления.

Сифонные системы наиболее эффективны в случае единовременного выпадения большого количества осадков. Если же осадки мелкие, то эта система может работать и как ВНИМАНИЕ. Как самотечная, так и сифонная система могут быть установлены на любом кровельном покрытии, и требуют лишь правильного подбора типа воронки.

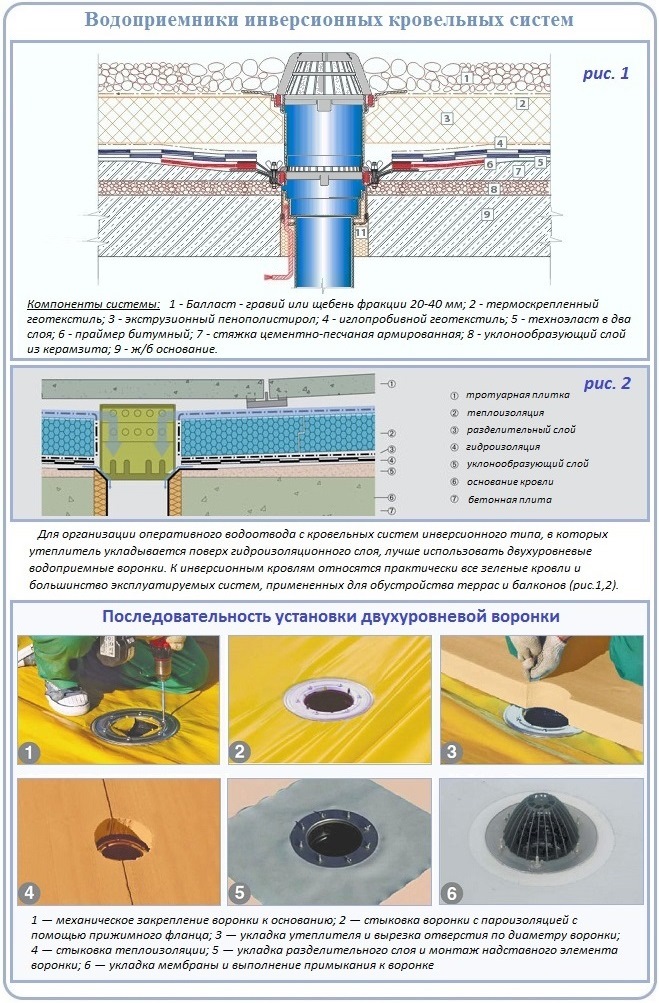

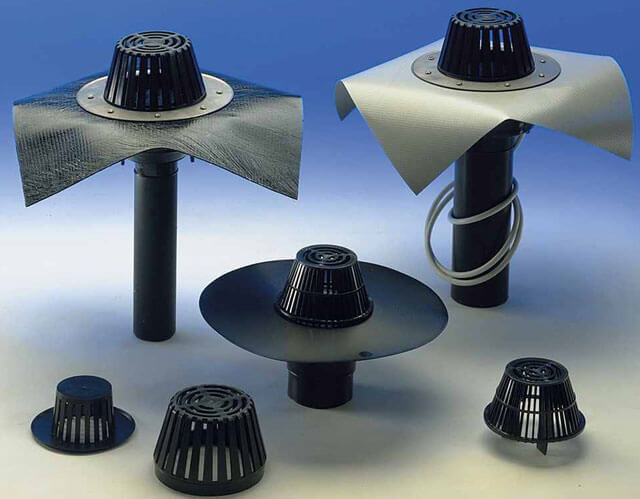

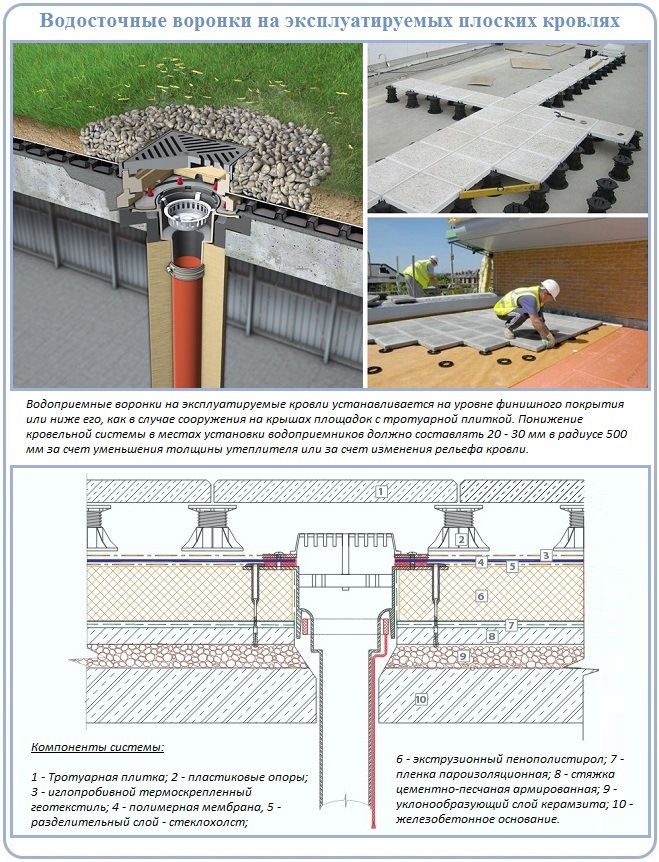

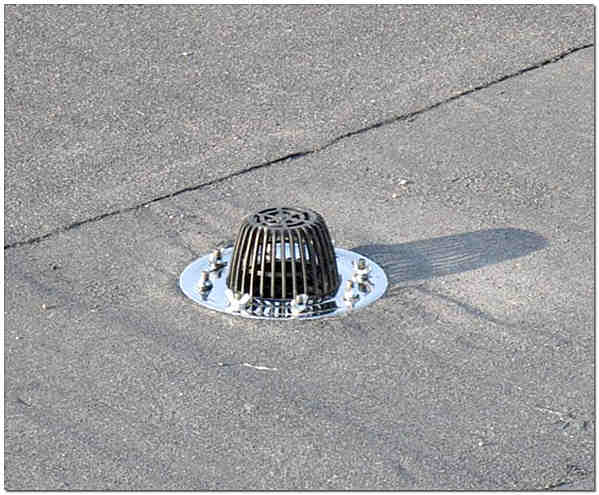

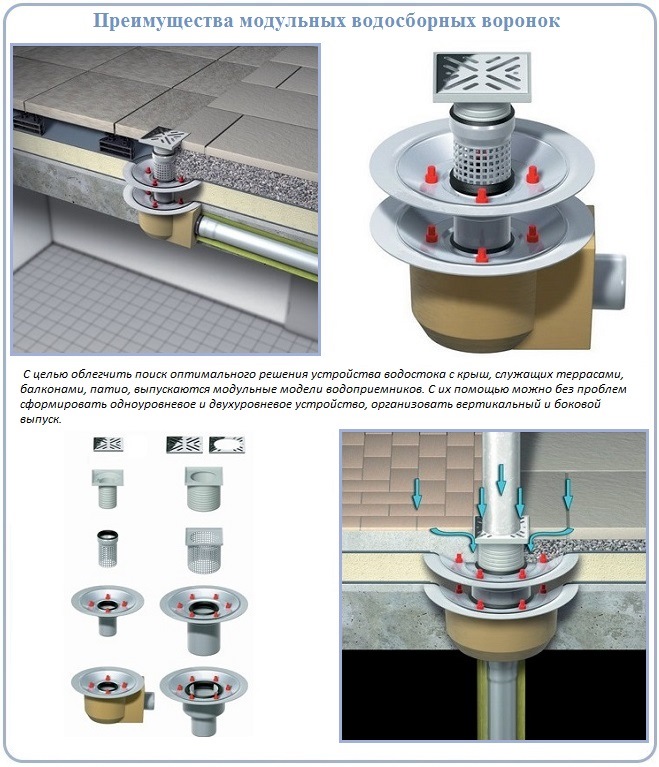

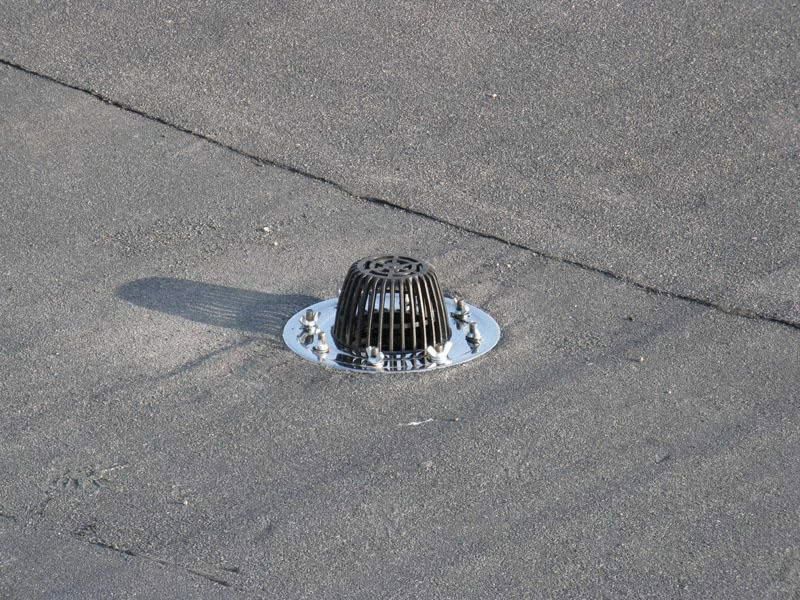

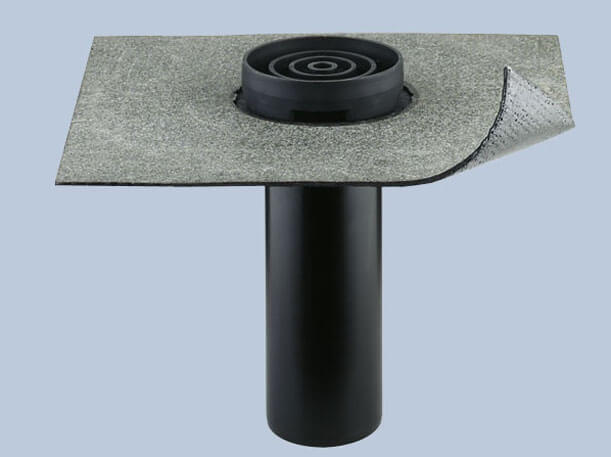

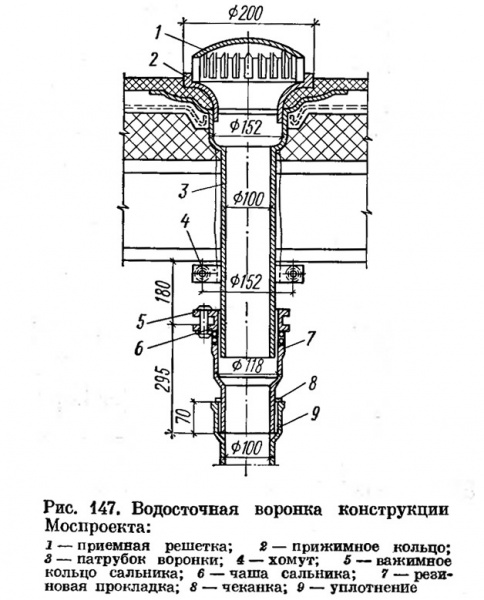

Виды водосточных воронок

Кровельная водосточная воронка может изготавливаться из оцинкованного металла, меди или поливинилхлорида. Экземпляры из оцинковки используют чаще других, благодаря демократичной цене. Медные воронки из-за заоблачной стоимости не снискали популярности, тем более что сочетаются они не со всеми кровельными материалами. Изделия из поливинилхлорида отлично подходят для монтажа на мягкой черепице, шингласе, ондулине.

В специализированных магазинах встречаются следующие виды водосточных воронок:

Понять, что перед вами колпаковая воронка, поможет защитная сетка, напоминающая колпак или стакан, возвышающаяся над поверхностью крыши. Она не только справляется с большим потоков воды, но и отфильтровывает ее от крупных примесей, не давая водостоку засоряться.

Воронка, устанавливаемая в уровень поверхности крыши, ее монтируют на эксплуатируемые плоские кровли, покрытые плиткой или асфальтом.

3.С подогревом. Такая воронка подогревается установленным в ней тепловым кабелем, подтапливая снег, не давая образовываться ледяной корке, препятствующей водостоку.

4.С вертикальным или горизонтальным выпуском.

Неорганизованный водосток с кровли

Организация водостока обладает целым списком положительных моментов, к которым в первую очередь относится сохранность строения от разрушающих воздействий дождей и снега. Однако, всегда ли необходимо устраивать организованный водосток с кровли с целой системой труб, а также различных желобов. Бывают случаи, когда можно прекрасно обойтись без этого. Здесь речь идёт о неорганизованном водостоке, для обустройства которого не потребуется тратить средства на приобретение дополнительных материалов.

Как выглядит необустроенный водосток?

Благодаря соответствующему уклону ската и полному отсутствию дополнительных конструкций, происходит бесконтрольное стекание жидкости с поверхности кровли.

Простота сооружения и минимальные затраты при его обустройства привлекают многих домовладельцев.

Однако не стоит забывать и о негативных моментах, способных повлиять на целостность крыши, да и всего здания.

• Неорганизованный водосток оказывает отрицательное воздействие на стены фасада, ускоряя их разрушение. Поэтому в процессе их возведения необходим дополнительный слой гидроизоляции.
• Даже в районах, где выпадает осадков минимальное количество, внутрь фундамента будет проникать вода, ухудшая его состояние и медленно разрушая. Для избежания этого следует устраивать дополнительный дренаж под землёй, позволяющий удалять избыток влаги.
• Атмосферные осадки также будут оказывать воздействие на цоколь. Это говорит о необходимости периодического обновления гидроизоляционного слоя.

С учётом этих недостатков напрашивается вопрос, необходим ли неорганизованный водосток с кровли.

Для ответа на него необходимо ознакомиться с нормативами, прописанными СНиП 31-06, чётко определяющим особенности здания, позволяющие оставить водосток неорганизованным.

Требования и нормативы

Основным критерием является количество этажей в здании, которое не должно быть более пяти.

Также количество осадков, выпадающих в определённом регионе, должно не превышать 300 мм.

Только в таких ситуациях возможно обойтись без прокладывания труб, желобов, а также другого материала.

Исходя из требований, неорганизованный водосток с кровли СНиП создаётся при односкатной кровле, имеющей уклон во внутренний двор. Помимо этого, необходимо учитывать следующие факторы:

• под скатом должны отсутствовать пешеходные дорожки, проезжая часть и балконы;
• козырёк кровли должен равняться 60 см либо превышать эти параметры, чтобы защитить строение от влаги;
• дополнительную защиту должен обеспечивать установленный над входом козырёк.

Сегодня к проектированию строений предъявляются слишком жёсткие требования. Однако и заботливые хозяева, для увеличения сроков эксплуатации домов, устанавливают водоотводную систему.

Разновидность водостоков

Водосточные системы различаются двух видов.

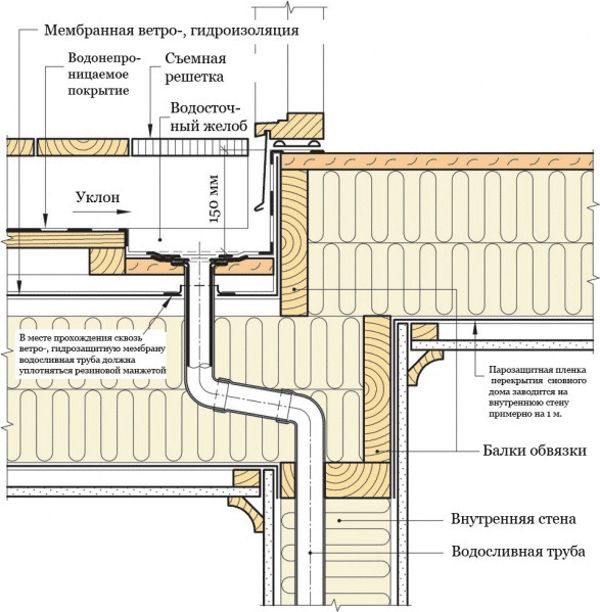

Внутренние, с трубами находящимися внутри здания.

Подобное устройство организованного водостока с кровли предусматривает водоприёмные воронки на значительно заниженных участках крыши.

Помимо этого, все ендовы, разжелобовки, кровельное покрытие должны иметь уклон, направленный к воронкам.

Наружные, расположенные на внешних сторонах здания.

На крышах из металлочерепицы, листовой стали, асбестоцементных листов, профнастила и мелкоштучных материалов предусмотрено сооружение наружного водостока.

Основные требования, предъявляемые к водоотводным системам, выглядят примерно так:

• поверхность кровли должна иметь устойчивость к морозам, а также осадкам;
• кровельный материал обязан стойко переносить перепады температуры;
• накапливающиеся осадки должны удаляться при помощи водоотводящей системы;
• с обычных кровельных поверхностей осадочные воды необходимо удалять при помощи водонакопительной, а также водоотводной систем.

Помимо этого, не следует забывать, что:

• водоотвод обеспечивается определённым углом наклона крыши;
• применение «кобылок» (специальных набивок на стропила, позволяющих создать скат более пологим) уменьшает наклон к водоотводной системе;
• сужение желобов, гантелей, каналов или лотков к стоку воды недопустимо;
• устройство каналов карнизов должно быть таким, чтобы обеспечивать надёжную защиту здания от льда, снега, наледи, сосулек;
• материал для водоотводных желобов должен обеспечивать упругость при понижении температур и жёсткость водоотводных систем.

По предписаниям нормативов, создание неорганизованного водостока вполне допустимо. Однако, даже на хозяйственных постройках, организованный водосток будет более целесообразным.

Поэтому, стоит ли рисковать, уменьшая срок службы дома и создавая себе проблемы в будущем с его обслуживанием.

Организованная водосточная система способна избавить вас от многих возможных неприятностей.

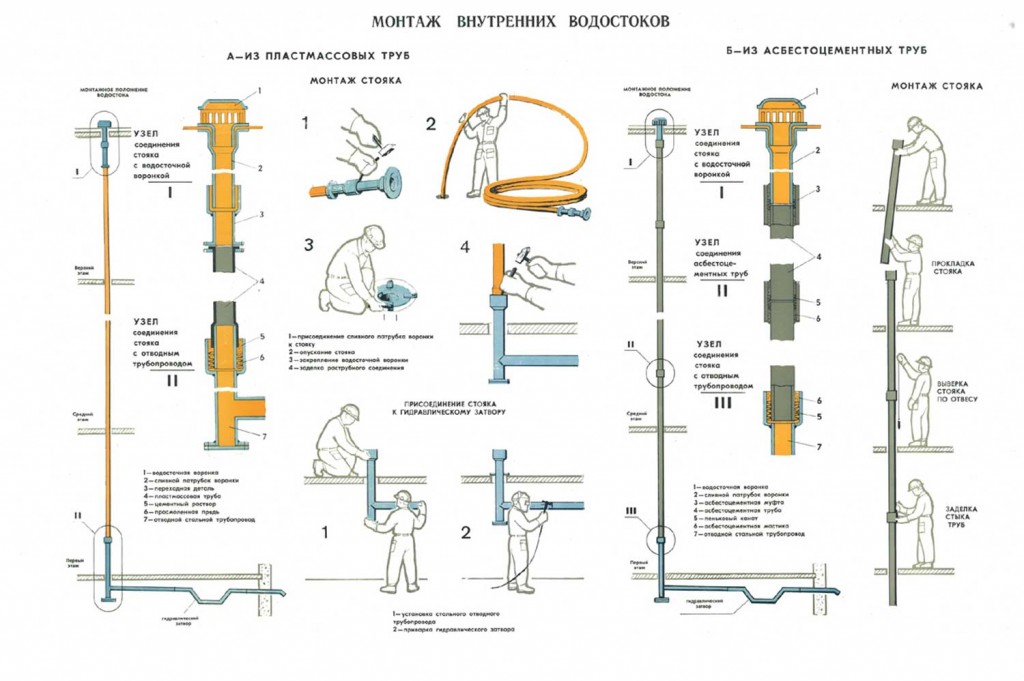

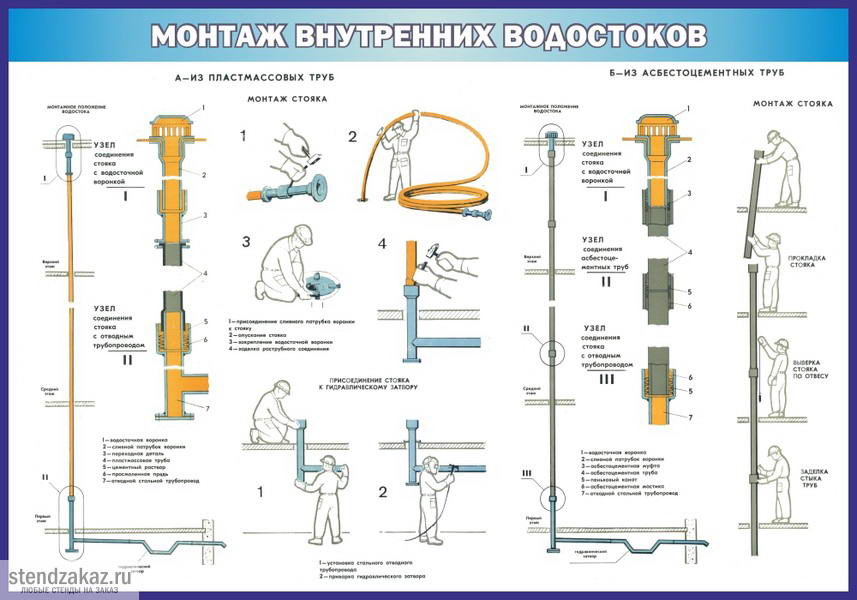

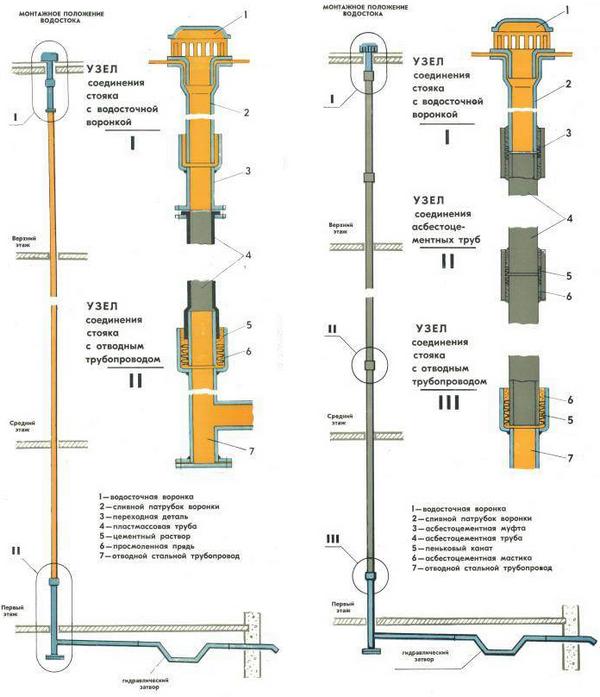

Типы и материалы внутренних водосточных систем

Первый тип внутреннего водостока – гравитационный. Вода удаляется полностью самотёком. Для небольших зданий и частных домовладений принято обустраивать внутренний водосток именно с таким принципом работы.

Система второго типа называется сифонной (сифонно-вакуумной). Здесь нужны особые водосточные воронки для плоской кровли. При небольших объёмах сточных вод они работают по описанному выше гравитационному принципу. Если объём возрастает, вода в воронках и трубах начинает фактически засасываться в канализацию или сточный резервуар за счёт разряжения, создаваемого в системе. Такой метод отведения кровельных стоков используется для крупных зданий с крышами очень больших площадей.

Среди материалов привычно лидируют пластик и металл. Крыша с внутренним водостоком эксплуатируется в режиме значительных температурных перепадов? Тогда пластиковые компоненты водосточной системы не рекомендуются из-за опасности быстрого деформирования. В менее суровых условиях пластик – это лёгкий в монтаже и надёжный материал, особенно если трубы снабжены рёбрами жёсткости.

Металлические конструкции выше по прочности. Самым стойким и к тому же красивым материалом признана медь, однако такие водосточные системы дорого обходятся. Детали системы из прочих металлов довольно часто обрабатывают особыми антикоррозионными составами, что повышает срок службы всего водостока.

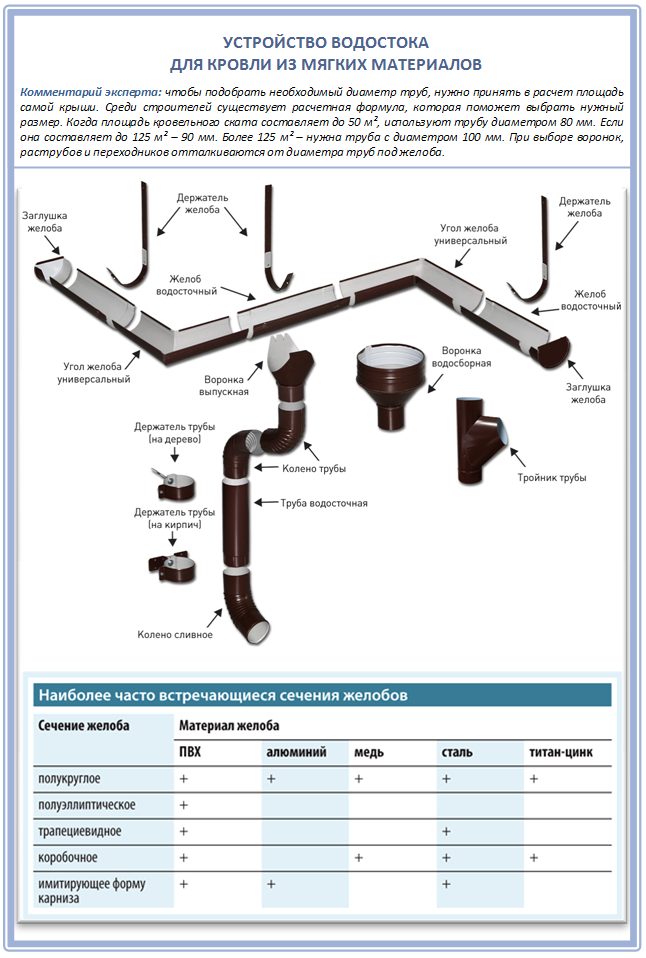

Водосточные трубы

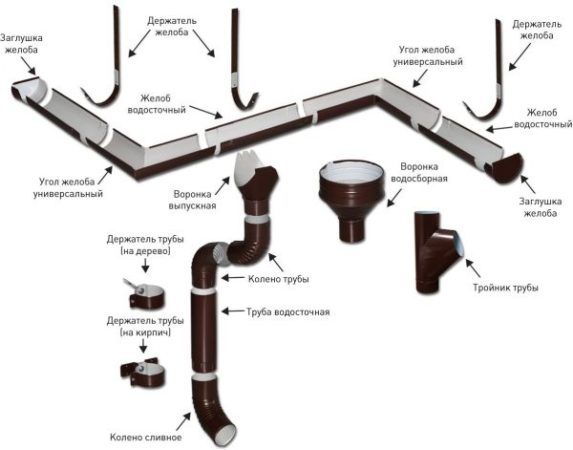

Труба водосточная – обеспечивает вертикальный сток воды, бывает 2 и 3 метров, обжата с одной стороны.

Расчёт количества вертикальных труб и воронок водостока происходит по общему правилу: на каждые 10-12 м жёлоба приходится один водосточный стояк. И, следовательно, одна выпускная воронка.

Где его устанавливать – зависит от ваших предпочтений. Для односкатной кровли шириной 10 м достаточно будет одного стояка. В этом случае при расчёте элементов, нужно учитывать высоту здания и длину карнизного свеса. Будем считать, что высота дома у нас 4 метра, а карнизный свес 50 см. Таким образом, нам потребуются:

• 1 воронка выпускная;
• 2 колена – они изменяют поток воды в зависимости от архитектуры постройки;
• 1 труба соединительная – устанавливается между коленами, её длина 1 метр, имеет обжим с двух сторон;
• 2 водосточные трубы по 2 метра;
• 7 держателей трубы на дерево или на кирпич – они необходимы для фиксации трубы к фасаду, устанавливаются через каждые 50 см;
• 1 колено сливное – его нужно установить в нижней части стояка. Это не только декоративный элемент – он ещё отводит воду от фасада за пределы отмостки, чтобы не подмывался фундамент.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы  можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

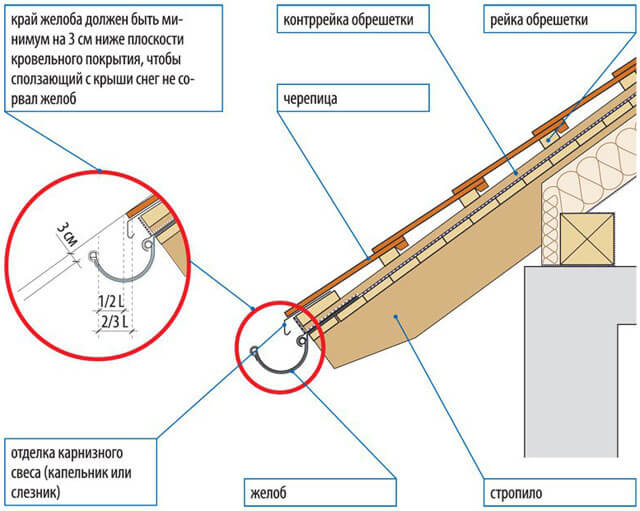

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Расчет водостока: основные требования и правила

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания. Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

В зависимости от типа, размеров и уклона крыши водосточная система может быть нескольких типов:

• организованная;
• неорганизованная.

Расчет наружного водостока выполняют с учетом следующих требований:

• подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
• продольный уклон желобов соблюдают на уровне не менее 2%;
• желоба должны обладать бортами с высотой более 120мм;
• расстояние между трубами водостока составляет не более 24 метров;
• диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

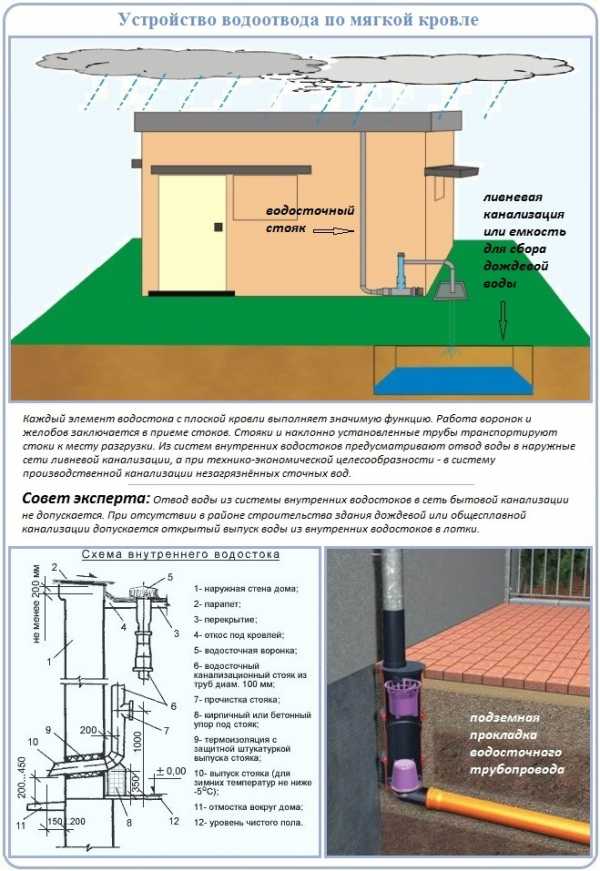

Во всех климатических зонах рекомендуют устраивать организованный внутренний водосток с наружным отводом воды. Он состоит из следующих компонентов:

• стояк;
• воронка;
• отводная труба;
• выпуск.

В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований:

• если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
• при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
• если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов.

Подсчет количества крепежных крюков ведут по следующей формуле:

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу:

где N – количество водосточных труб;

Нкарниза – высота от земли до карниза;

Низгиба – высота изгиба трубы;

Lвставки – длина вставки воронки;

Lтрубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута.

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности. В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли.

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых:

• количество атмосферных осадков в году;
• климатическая зона и максимальная отрицательная температура;
• площадь крыши;
• наличие дождевой канализации;
• другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Калькуляторы онлайн от производителей

Для тех, кто малознаком с системой водоотведения, но хочет самостоятельно рассчитать и смонтировать водостоки, производители предлагают услуги онлайн калькуляторов расчета количества необходимых деталей.

Рассчитать количество деталей при помощи такой программы достаточно просто. Нужно ввести исходные данные:

• длину;
• ширину;
• высоту;
• ширину карнизного свеса;
• тип (односкатная, двускатная, четырехскатная, фигурная);
• материал фасада дома (для подсчета и выбора типа креплений хомутов сливных труб).

После того как данные введены, нажать кнопку «рассчитать». Программа произведет подсчеты и выдаст рекомендации по типу системы и количеству требуемых деталей. Все просто и удобно.

Ниже представлены ссылки на калькуляторы известных производителей систем водоотведения:

1. Grandline
2. Vestmet
3. Prof-listi
4. Docke- расчет количества и стоимости
5. Alta-profil
6. Galeco

Выбор материалов в зависимости от угла ската

У каждого материала имеются свои требования к использованию. Шероховатая поверхность крыши будет препятствовать отводу оводы, а гладкая способствовать этому. Немаловажное значение имеет и конструкция стропильной системы. При создании плоской кровли она может быть более легкой, но рассчитанной на мощную нагрузку от воды и снега. С крыши, имеющей уклон, вода скатывается быстрее, а снег не задерживается, но она сама должна быть более прочной за счет сложности конструкции. На вид стропил и шаг обрешетки влияет и выбор кровельного материала.

Выбирать материал для кровли следует в зависимости от уровня уклона. Для создания высоких крыш ассортимент кровельных покрытий более широкий, а внешне такие строения отличаются особой привлекательностью. Для того чтобы правильно выполнить монтажные работы по кровле, следует придерживаться следующих правил:

• При использовании профлиста для крыши уклон должен быть не менее 12°. В том случае, если применяется металлочерепица, то данный показатель увеличивается до 15°. В этих двух случаях важно тщательно заделать стыки для исключения возникновения течи. Нахлест должен составлять не менее 20 сантиметров. Если же угол уклона менее 15°, то рекомендуется нахлест делать на ширину двух волн листа. Для обрешетки также есть свои требования. При плоской крыше она может быть сплошной, то есть чем выше уклон, тем шире шаг обрешетки.
• Рулонное перекрытие используется в том случае, если имеется минимальный наклон кровли. Они эффективные при монтаже крыш, уклоны которых не превышают двух процентов. В данном случае необходимо применять многослойное покрытие. Если же используется один или два слоя, то уклон должен быть не менее 15°. Обрешетка выполняется с минимальным шагом, а при использовании мягкой черепицы должна быть сплошной.
• Асбестоцементные листы и керамическая черепица не подходят для плоской крыши и согласно СНиП должны использоваться на конструкциях с уклоном не менее 22°. Особенно внимательно подходят к созданию стропильной системы. Учитывается вес покрытия: чем выше крыша, тем более прочной должна быть стропильная система под натуральные покрытия.

Как сделать расчет водосточной системы правильно – инструкция по шагам

Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Только правильно и грамотно сделанный расчет водосточной системы сможет стать залогом комфортного и длительного проживания в доме. Владение знаниями, касающимися расчетов комплектующих изделий для сборки водоотводящей конструкции, помогает оптимизировать затраты на ее создание.

Виды водосточных систем

Конструкции отвода воды от зданий в зависимости от величины уклона, параметров и типа крыши бывают:

• организованными;
• неорганизованными.

При проведении расчета элементов наружных водосточных систем придерживаются ряда правил:

• желоба допускается монтировать на крыше, у которой угол наклона скатов равен не меньше 15 градусов;
• уклон желоба в продольном направлении должен составлять не менее 2%;
• высота бортиков желобов не может быть меньше120 миллиметров;
• диаметр трубы определяют из расчета 1,5 см² сечения на 1 м²крыши;
• промежуток между трубами не может превышать 24 метра.

Вышеперечисленные правила действуют исключительно для водосточных систем, обустраиваемых на крышах зданий, расположенных в регионах, где вероятность того, что вода замерзнет, минимальна.

Вне зависимости от климатической зоны специалисты советуют организовывать внутренние водостоки, имеющие наружные системы отведения жидкости, которые состоят из таких элементов:

• стояки;
• воронки;
• отводные трубы;
• выпуск.

Систему водоотведения в зависимости от функционального назначения и конфигурации можно дополнять различными комплектующими изделиями.

Определение количества воронок

Назначение внутренних водоотводящих конструкций заключается в удалении воды с поверхности кровли при любой наружной температуре, вне зависимости от объема выпавших осадков. Далее жидкость нужно перенаправить в дождевую или коммунальную канализацию.

Рассчитывают количество водосточных воронок на площадь кровли так: на 0,75 м² нужно устанавливать 1 изделие. Для внутренних систем эти элементы размещают вдоль продольной оси крыши. И воронки, и стояки не монтируют в наружных стенах, поскольку в зимнее время они могут промерзнуть.

Определяя количество воронок, принимают во внимание ряд условий:

1. Когда для линейного расширения водосточного желоба длина которого не превышает 12 метров нет препятствий, монтируют 1 воронку;
2. При протяженности желоба от 12 метров и наличии препятствий, в конце уклона ставят компенсирующую воронку;
3. Если водосточный желоб проложен по периметру здания, производят совместный монтаж и компенсаторов, и воронок.

Рассчитывают воронки на основании паспортных данных относительно их размера, способа фиксации и пропускной способности. Нужно помнить, что количество этих элементов всегда соответствует числу труб в системе водоотведения.

Расчет труб, количества желобов и крепежей

Перед тем, как приступать к устройству наружной конструкции водоотведения, необходимо обследовать дом на наличие особенностей в его архитектуре. Нельзя, чтобы водосточная система нарушала внешний облик домовладения. Если она не будет вписываться в фасад строения, ее лучше расположить с тыльной стороны. С этой целью задействуют специальные аксессуары, имеющиеся в продаже.

Начинать расчет системы водоотведения нужно с определения площади кровельной поверхности, с которой будут удаляться осадки. Для этого используют несложные геометрические формулы. Принято считать, что 100-миллиметровая водосточная труба способна справиться с отводом жидкости с площади крыши, равной до 220 м².

Величину сечения желобов определяют с учетом угла ската. Чем наклон круче, тем выше должен быть бортик у желоба. Это объясняется увеличением площади, с которой собираются осадки.

Чтобы определиться с количество желобов, нужно знать протяженность карниза и размеры комплектующих, реализуемых на рынке. Пластиковые изделия, как правило, продают протяженностью 3 или 4 метра, оцинкованные –2 метра. Например, длина карниза равна 14 метрам, тогда нужно приобрести 7 оцинкованных желобов или 3 пластиковых по 4 метра и 1 трехметровой длины. Соединительных муфт для стыковки берут меньше на одну, чем желобов.

Для определения числа крюков для крепления пользуются формулой:

N=(L – 0,3):(0,6 +1), при этом:

N – искомая величина;

Количество водосточных труб узнают с помощью формулы:

N труб = (0,2×Н карниза–Н изгиба+Lвставки): Lтрубы, где:

Н карниза – расстояние между ним и землей;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – протяженность трубы (как правило, 3 или 4 метра).

Чтобы закрепить каждый отрезок водосточных труб, используют минимум 2 хомута.

Учитываем длину и площадь кровли

При проведении расчетов внутреннего водостока, исходя из сечения трубы, к примеру, для водосточной системы двухскатной крыши, нужно знать максимальный объем жидкости, которая может стекать с поверхности кровли. Для этого измеряют площадь обоих скатов и умножают на максимальное возможное количество атмосферных осадков, характерное для данного региона.

Можно воспользоваться упрощенным расчетом, когда предполагается, что на 1 см² сечения труб приходится один «квадрат» кровли.

Своевременно выполненный грамотный расчет водосточной конструкции для крыши собственного домовладения позволяет владельцам сэкономить немалую сумму денег за счет оптимизации приобретения комплектующих и составных элементов.

Расчет количества материалов для желобов

При расчете количества деталей отдельно определяют количество материалов для каждой части водосточной системы: желобов, водосточных труб и наземных сливных отводов.

Основные детали горизонтальных линий:

• Погонажные детали: лотки.

• Соединители: для желобов, воронок, углов, выступов.

• Заглушки, крепления.

Лотки и соединительные детали

Большинство производителей пластиковых водостоков предлагают желоба для водостока в стандартном типоразмере: длиной 3 м. Некоторые изготавливают лотки длиной 3 и 4 метра. При расчете водосточной системы следует подобрать заводскую длину так, чтобы не оставалось отходов из отрезанных желобов.

К примеру, на линию в 10 м лучше приобрести, по возможности, четырехметровые изделия. Для двух десятиметровых желобов понадобится 5 заводских лотков. Один придется разрезать пополам. Отходов не будет.

Для каждой линии необходимы 2 заглушки – пластиковые или металлопластиковые детали, закрывающие край желоба.

Соединитель лотков с резиновым уплотнителем

Соединительные детали просчитывают по количеству мест стыковки желобов в линии. Для 10-метровой линии из 3 отрезков понадобятся 2 соединения. Отдельно высчитывают количество соединительных муфт для каждого горизонтального участка, углов. Для удобства метраж лотков и точки стыка, где запланирована установка муфт, отмечают на схеме.

Виды креплений: как правильно выбрать

Чтобы не ошибиться с типом крепежа, определяют, будут ли устанавливать водосток на строящейся кровле, или лучше закрепить желоба на лобовой доске. В этом случае монтировать водосток можно после завершения кровельных работ.

При установке желоба на стропила или на стропильную обшивку:

• Подбирают длинные кронштейны из металла с прямыми удлинителями, которые отгибают под углом в 90 о после установки.

• Применяют сборные детали с механическим регулируемым удлинителем.

Если планируют крепить лотки на готовую кровлю, то просчитывают количество коротких держателей – нерегулируемых кронштейнов.

Как рассчитать количество кронштейнов

Как посчитать крепления подкровельной водосточной системы? В зависимости от типа крепежа определяют расстояние между соседними крюками. Для коротких кронштейнов максимальный интервал составляет 60 см, для крепежа металлопластиковых лотков на стропильную обшивку или доски – до 90 см. Превышать расстояние, экономя на кронштейнах, не следует: лотки могут прогнуться под весом снега.

Расчет количества коротких нерегулируемых крюков:

К к = (Дл ж – 30) / 60

К к – общее количество крюков на 1 линию желоба с заглушками

Дл ж – длина лотка в сантиметрах

Пример: Для желоба длиной 10 м понадобится: (1000 – 30)/60 = 16 крюков. 30 – это величина отступа в см от краев до точки установки 1-го кронштейна.

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

К к = (Дл ж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Внутренний водосток – устройство, виды и особенности

Для значительной части территории России характерны обильные осадки: зимой продолжительные снегопады, а летом затяжные ливни. Такие погодные условия считаются неблагоприятными, потому что из-за них нередко выходит из стоя кровля, а также возникают протечки. Чтобы справиться с большим объемом талой и дождевой воды, скапливающейся на поверхности крыши, монтируется водосточная система, которая отвечает за сбор и перенос жидкости в ливневую канализацию. Для плоской и некрутых односкатной кровли подходит внутренний водосток, устройство которого мы подробно рассмотрим в этой статье.
