Как рассчитать угол уклона и длину пандуса?

Угол наклона пандуса

Угол наклона пандуса Как рассчитать угол уклона и длину пандуса?

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса — Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м. — При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%) — На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м. — Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п — В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)». Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д. В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д. Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м. Угол уклона пандуса будет равен 2,9 градусам.

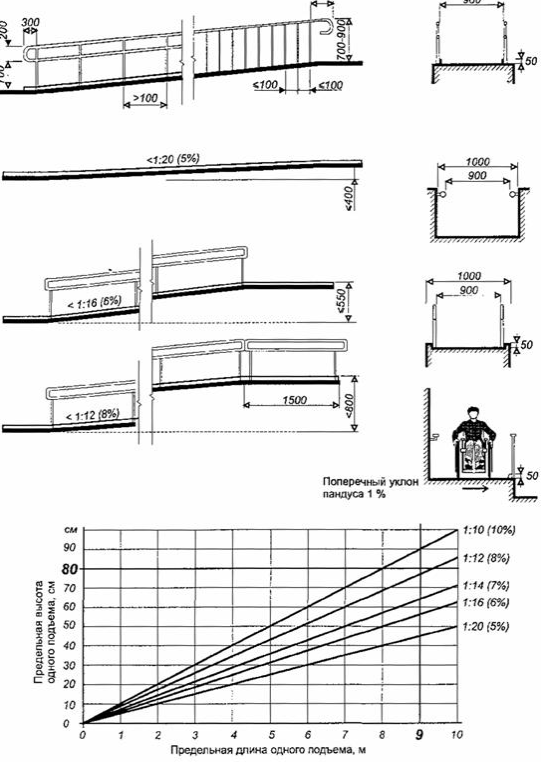

Какой длины делать пандус?

Синий — допустимые значения, красный — недопустимые.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой arcsin(h/L), где h — высота, L — длина. Для этого воспользуйтесь инженерным калькулятором

Нормативное регулирование организации доступной среды

Конвенция о правах инвалидов от 13 декабря 2006 года N 61/106 Ратифицирована ФЗ от N 46-ФЗ. Ст. 9 обязанность создания условий для инвалидов, чтобы они могли быть независимы

Постановление Правительства РФ от N 585 определяет меры для реализации прав инвалидов

Постановление от N 1297 программа Доступная среда на 2011 – 2020 годы с выделением средств (в т.ч. и по регионам):

Федеральный закон от N 181-ФЗ определяет важность доступности объектов соц. сферы

Свод правил СП определяет доступность для инвалидов

ГОСТ Р 51261-99 предусматривает основные требования к опорным конструкциям для инвалидов

Законодательство субъектов РФ для цели улучшения без барьерной среды вправе разрабатывать акты самостоятельно с учетом того улучшения положения инвалидов

Создаются независимые экспертные центры сертификации в области безбарьерности среды на базе ВОИ

Уклон пандуса для автомобилей СНиП

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

, ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням. Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

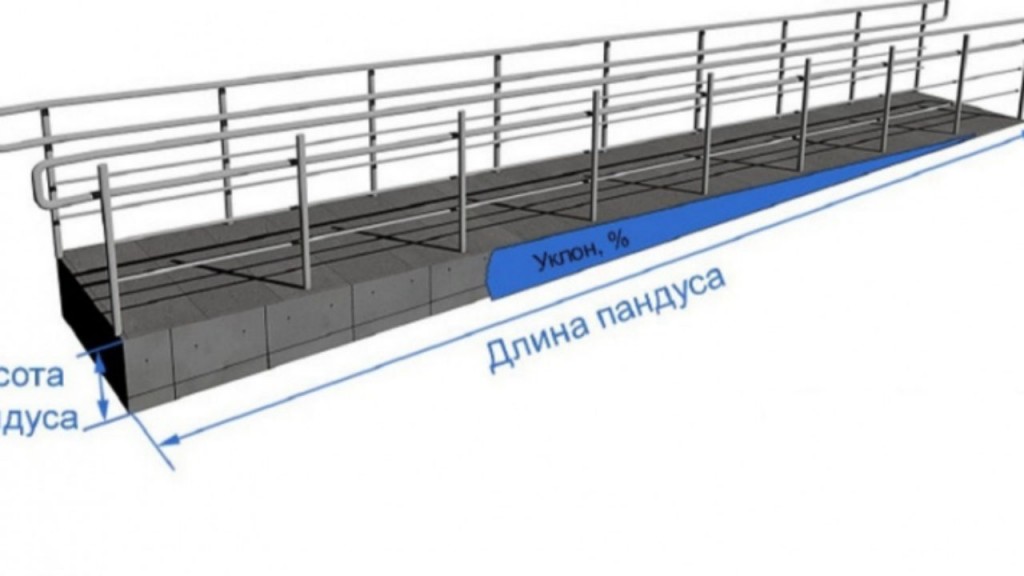

Как рассчитать угол наклона пандуса?

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4 ,8 2 + 0,4 2 ) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Единицы измерения уклона пандуса

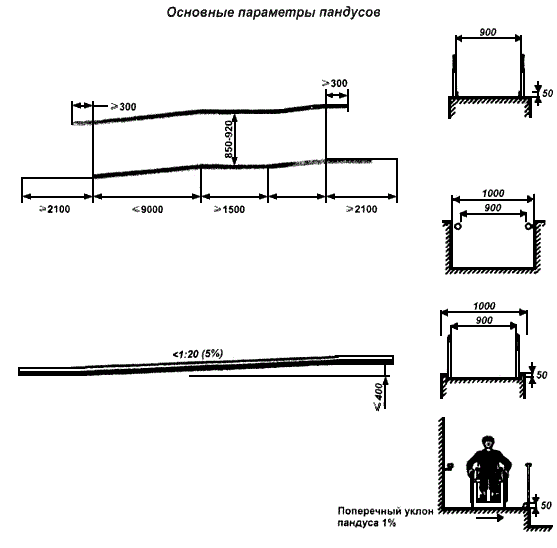

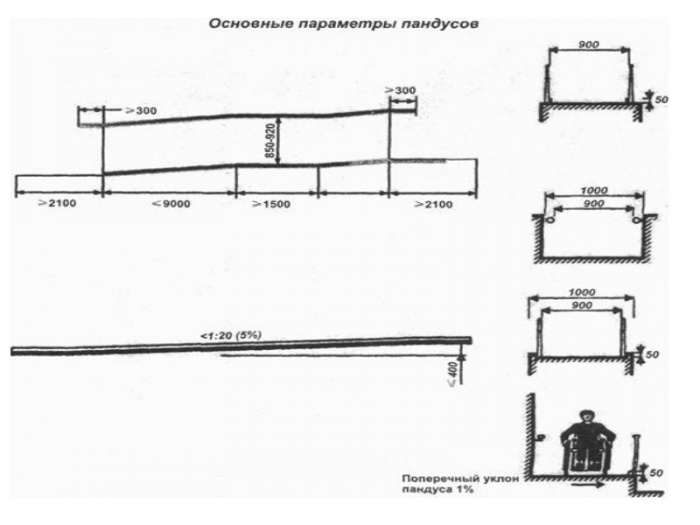

Уклон пандуса по СНиП 35-01-2001 и СП

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП — он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП , предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

Лестницы общественных зданий: виды и особенности

К лестничным конструкциям в зданиях общего пользования предъявляются куда более высокие требования. Как само их устройство, так и используемые материалы должны быть рассчитаны таким образом, чтобы выдерживать максимальные нагрузки.

Лестница в торговом центре

При возведении лестниц в частных домах довольно часто допускаются некоторые отклонения от норм. Самое популярное из них – нарушения при возведении перил и расстояние между балясинами.

Не менее частое – разница между высотой первой и последней ступенями и всеми остальными. Возможны и другие отклонения.

Для лестничных конструкций в общедоступных строениях следование нормам ГОСТ представляется куда более обязательным.

• Конструкция – интенсивность движения в общественном учреждении значительно выше, чем в частном. Поэтому лестничное сооружение должно отличаться максимальной безопасностью и удобством, и по той же причине наиболее часто реализуется прямая маршевая конструкция, так как она характеризуется наименьшей травмоопасностью.

Классификация лестниц

Общественное здание оборудуется несколькими лестничными сооружениями, выполняющими разные задачи.

• – предназначена для обеспечения основного движения между этажами. Параметры ее допускают перемещение не только людей, но и крупногабаритного груза.
• Вспомогательные – конструкции, связывающие технические, вспомогательные помещения – чердаки подвалы и так далее.

• Служебные – предназначенные для перемещения обслуживающего персонала. Эти сооружения отличаются меньшими размерами.
• Аварийные или эвакуационные – могут быть расположены как внутри здания, так и снаружи. Их задача – обеспечить эвакуацию людей из охваченных пожаром помещений при блокировке главной.
• Пожарные – последние обеспечивают доступ к крыше здания, и предназначены для использования пожарной командой.

Стандартные требования

Все вышеперечисленные виды лестничных сооружений в общественных зданиях должны быть выполнены с учетом требований СНиП.

В общественных учреждениях и многоквартирных жилых домах в качестве главного лестничного сооружения используется только маршевая прямая конструкция. Наиболее рекомендована двухмаршевая: между этажами размещаются два лестных марша и межэтажная площадка.

• Ширина лестницы должна быть как минимум равна ширине лестничной площадки. Ширина менее 1, 05 м не допускается. Тот же параметр подвальной конструкции составляет не менее 0,9 м, эвакуационной – не менее 0,7 м.
• Количество ступеней на марше составляет от 3 до 16 подъемов, и не более 18 для лестницы с первого этажа. Высота и ширина ступеней должна соответствовать нормам: ширина – 25 см, высота – 22 см. При этом размеры проступей должны быть совершенно одинаковыми. Разница между ними влечет угрозу получения травмы.

В общественных зданиях допускается использование пандусов и эскалаторов. Как правило, такие варианты применяются в местах с очень интенсивным движением – вокзалах, торговых центрах и так далее.

Виды пандусов

Приспособления для безопасного перемещения людей с ограниченными способностями изготавливаются из высокопрочной стали. В зависимости от места монтажа подразделяются на:

1. стационарные;
2. мобильные.

По конструктивным особенностям и функциональности делятся на следующие типы:

1. Откидные;
2. Ролл-пандусы;
3. Мобильные, куда входит телескопическая, переносная и рампа.

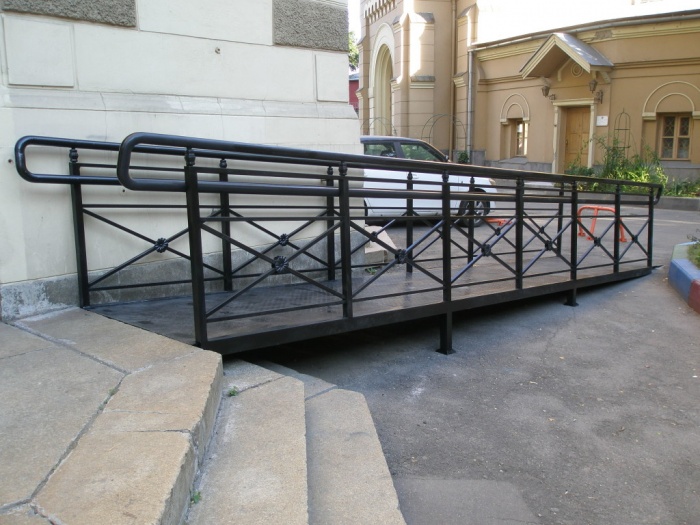

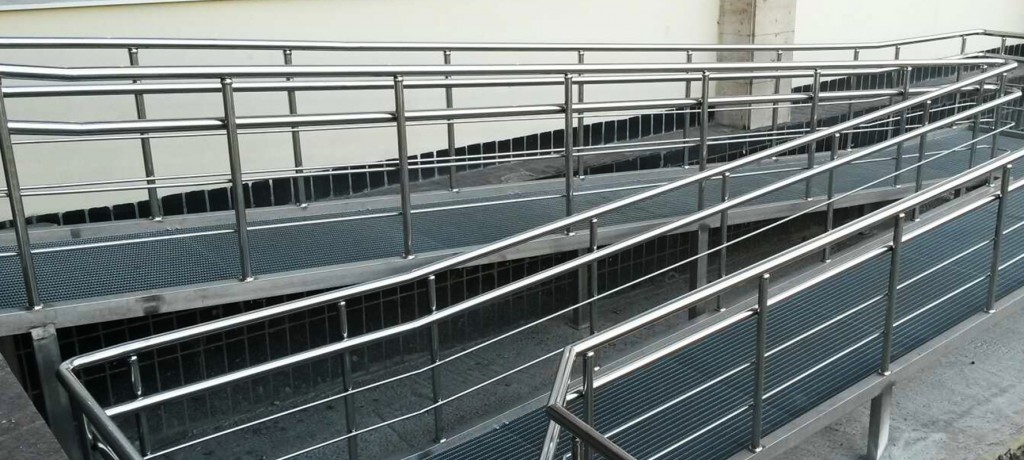

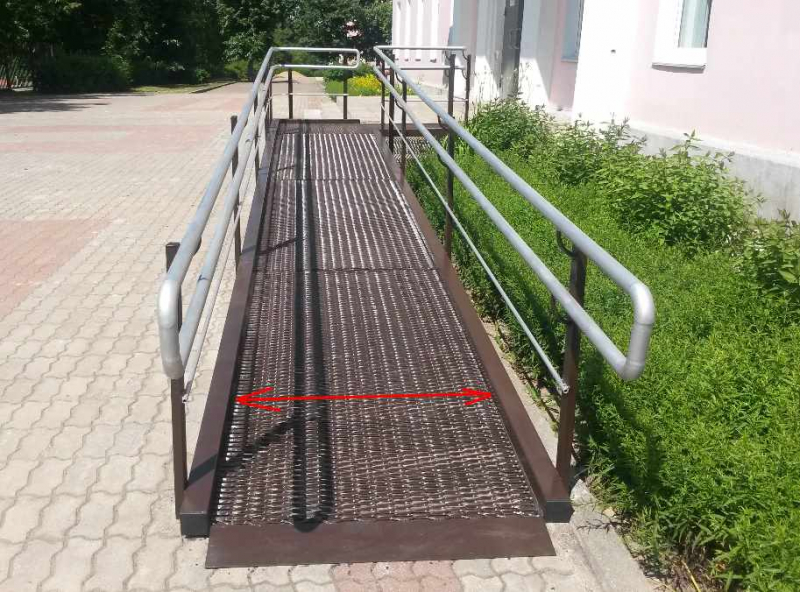

Стационарные

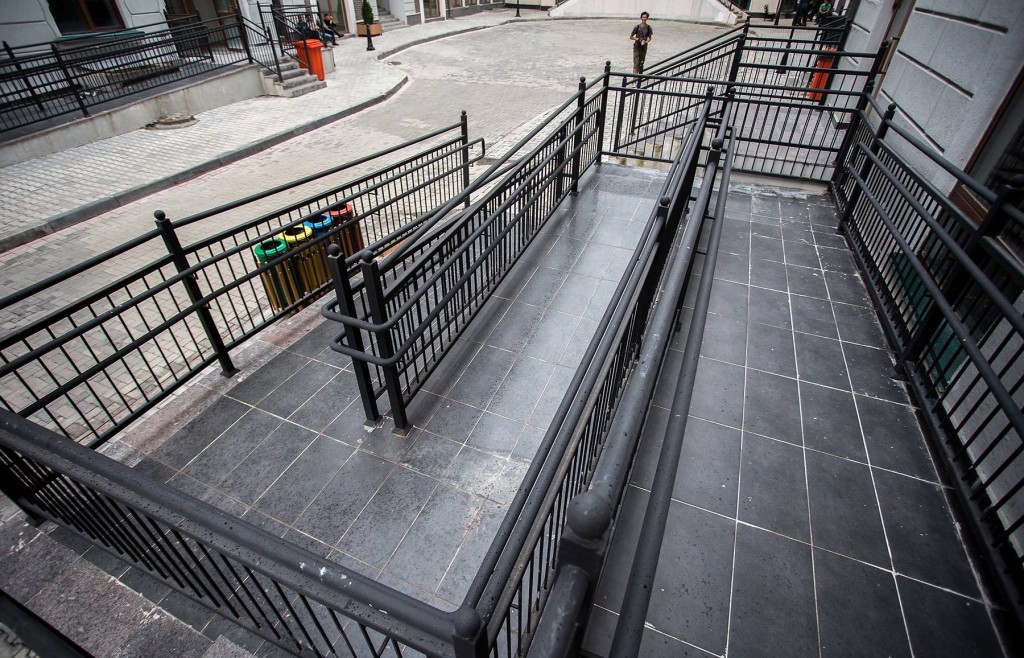

Капитальные постройки для средств передвижения инвалидов возводят чаще на входах в жилые или общественные здания, подземные переходы или виадуки. Стационарные в зависимости от места установки выполняют из монолитного бетона или металла. Металлические изделия состоят из двух горизонтальных полос, по бокам которых установлены ограждающие элементы, и поручней. Металлические полозья монтируются на ступени лестничных маршей.

Возведение железобетонных пологих конструкций с поручнями, предполагается еще на стадии создания проекта здания. Располагают пологие спуски на входе в жилые дома, магазины, аптеки, и другие общественные здания.

Откидные

Откидные металлоконструкции применяются в подъездах многоэтажных домов, где площадь лестничной клетки не рассчитана на возведение стационарного спуска. Сложенный откидной элемент не мешает прохождению жильцов по лестнице. Когда же требуется спустить или поднять средство для перемещения инвалидов или маленьких детей по лестничному маршу, аппарель опускается на ступени, после чего снова поднимается и крепится к стене или перилам на специальные петли.

Металлоконструкция, опираясь на каждую ступень лестничного марша, равномерно распределяет нагрузку от веса человека и средства передвижения. Выполняется из нержавеющей стали или прочного алюминия, оснащается ручкой и фиксатором. С помощью этих элементов полозья опускаются и крепятся к стенам или перилам. В поднятом состоянии толщина модели не превышает 4 см.

Расстояние между полосами от 25 до 30 см. Длина полос в пределах 200 см, ширина 20 см. Полозья, соединенные между собой поперечными элементами и оснащаются бортиками с закругленными краями для предотвращения соскальзывания колес и риска получить травму ног человека, сопровождающего инвалида или управляющего детским транспортом.

Борта изделия не одинаковые по высоте. Если у внешнего ограждающего элемента высота 40 мм, то внутренний равняется 20 мм. Такие размеры подходят для транспорта инвалидов, детских трость-колясок, чемоданов, снабженные колесами малого диаметра. Внешний бортик нужен для безопасности движения, он не дает соскользнуть колесам малогабаритного транспорта.

У пандусов откидного типа следующие преимущества:

1. Используются для передвижения малобильных граждан на специальных средствах;
2. Устанавливаются в лестничных проемах – широких и узких;
3. Малая масса и легкая установка;
4. Антискользящее покрытие на полозьях исключается риск получения травмы.

Такие же откидные изделия, но специального типа используются для въезда колясочников в общественный городской транспорт.

Ролл-пандусы

Эти изделия появились не так давно. Представляют собой ленту, состоящую из нескольких секций, оснащенных для взаимного соединения гибким креплением. Материал – высокопрочный сплав алюминия, применяемый для строительства самолетов. Благодаря съемным секциям и гибкому крепежу роллопандус необходимых размеров собирается в нужном месте.

За счет использования гибкого крепления секций роллопандус собирается в рулон, который легко помещается в багажнике автомобиля или переносится вручную. Главное преимущество в том, что используется в местах, где нельзя возвести стационарное сооружение – в лестничных проемах одноэтажных и многоэтажных домов, на пересеченной местности.

Мобильные варианты

Мобильные пандусы, иначе называемые съемными, переносными или перекатными, состоят из двух отдельных металлических направляющих, обрамленных боковыми ограждающими элементами.

Направляющие устанавливают в необходимом месте для проезда инвалидного транспорта в нужное время. У подобного варианта один недостаток, который заключается в том, что нет поручней, без которых инвалид не сможет самостоятельно подняться по пологому спуску, потребуется помощь стороннего человека.

Другой тип представляет собой телескопическое изделие (складные), состоящее из двух полос с боковыми бортиками. Каждая изготавливается из двух или трех секций, которые вкладываются друг в друга. Телескопическое изделие за счет вкладышей-секций увеличивается по длине в два-три раза. С помощью специальных креплений телескопический механизм укладывается на лестничные марши, создавая комфортный проезд для маломобильных людей или детского транспорта. Изготавливается из легких и прочных сплавов металлов, способных выдерживать нагрузку до 400 кг, куда входит масса транспортного средства и вес человека. Оснащение телескопических устройств противоскользящим покрытием, исключает риск получения травмы человека. Подобное изобретение используют в местах скопления людей.

Рампы, относящиеся к мобильной группе устройств, производят в двух вариантах:

1. бордюрный;
2. площадка.

Бордюрный в форме треугольного валика с одной длинной пологой плоскостью, предназначен для преодоления выступов на пути коляски – порогов, тротуарных поребриков и прочих подобных преград. Производят бордюрный элемент из металла или плотной резины. Основное преимущество – возможность установки силами человека, который находится в коляске. Горизонтальная рампа изготавливается из цельного или перфорированного металлического листа. К недостатку бордюрных относится то, что их установка на пороги дверного проема, мешает закрыванию дверей.

Встречается, хотя и редко, модель, которая имеет встроенный обогреватель, обеспечивающий безопасное движение колясочников в зимнее время.

Адаптация пандусов для МГН

В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм – мах угол 2,86°При высоте марша до 200 мм – мах угол 5,71°Для временных конструкцийпри высоте марша до 800 мм – мах угол 4,76°

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе.

Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам.

Как результат – недоступность для людей с ограничениями.

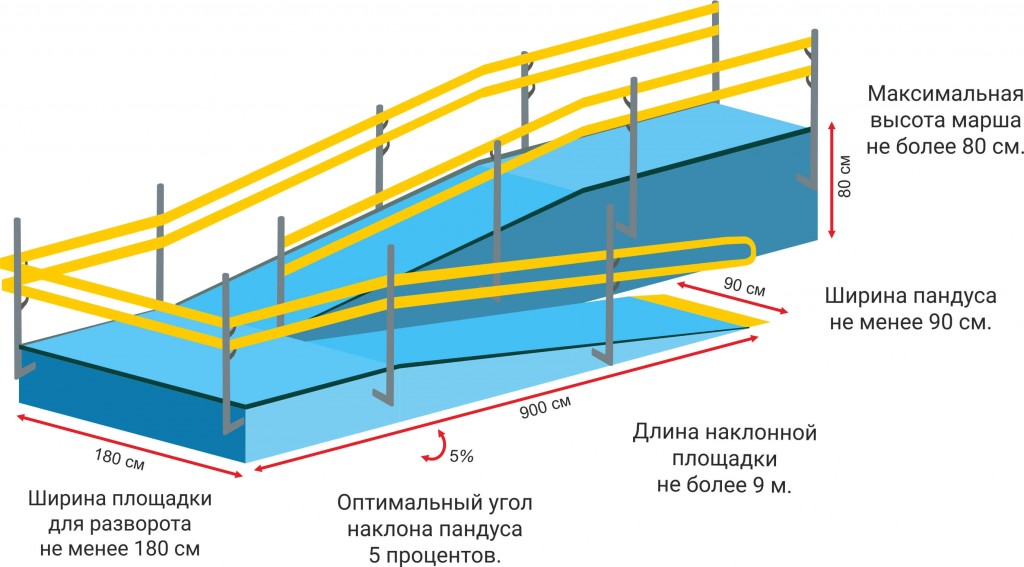

Нормативы для пандусов 2018

По нормативам СП (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам Р 51261-99 содержит технические требования к стационарным опорным 30-102-99 содержит требования к входной 59.

содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона – это соотношение длины к высоте подъема.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать  разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

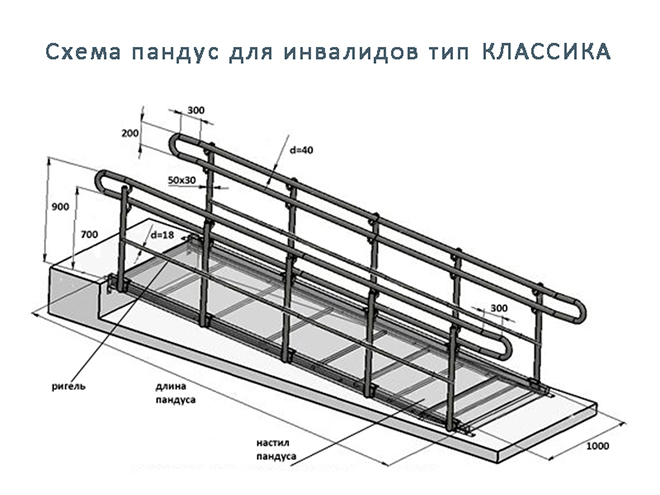

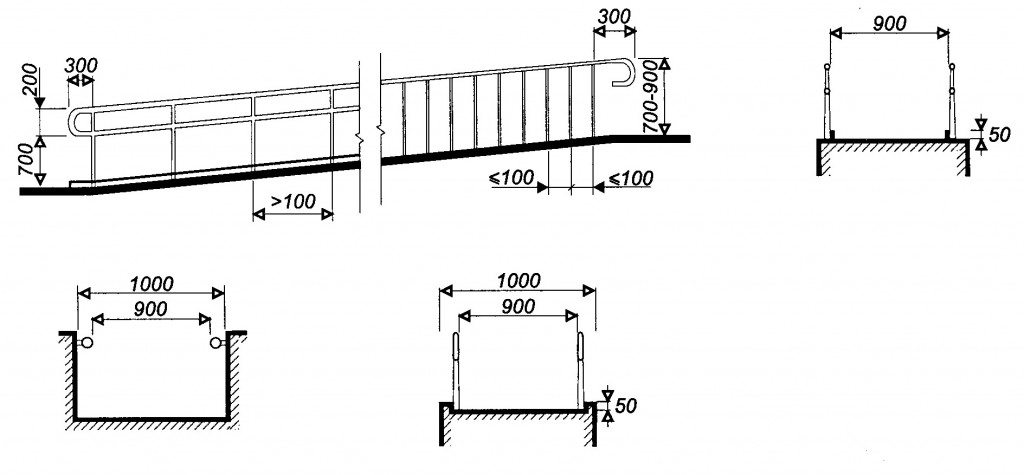

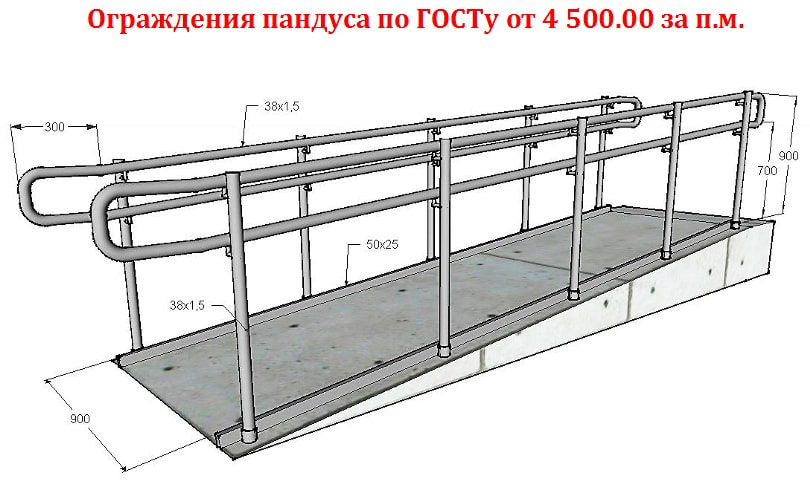

Поручни для пандуса

– В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.

– Верхний поручень расположен на высоте 900 мм.

– Расстояние между поручнями 900-1000 мм.

– Перила должны быть круглого сечения с диаметром от 30 до 50 мм.

– Начало и конец маркируются предупредительными полосами.

– Нижний поручень должен быть на расстоянии 700 мм.

– При высоте пандуса более 0,45 м необходимо наличие бортиков высотойне менее 0,05 м.

– Покрытие пандуса должно обладать противоскользящим эффектом.

– Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.

– Поручни с внутренней стороны не должны прерываться.

– Поручни изготавливаются из металла и устанавливаются с обеих стороннаклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

• Опорными поручнями. Расстояние между  поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
• Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.

ВОПРОСЫ ПО АДАПТАЦИИАВТОПАРКОВКА ДЛЯ МГНАДАПТАЦИЯ ТРОТУАРОВ ДЛЯ НЕЗРЯЧИХАДАПТАЦИЯ ЛЕСТНИЦ ДЛЯ МГНАДАПТАЦИЯ ВХОДНОЙ ГРУППЫАДАПТАЦИЯ ХОЛЛА В ПОМЕЩЕНИИАДАПТАЦИЯ САНУЗЕЛА ДЛЯ НЕЗРЯЧИХАДАПТАЦИЯ ЛИФТОВ ДЛЯ МГН

НАШЕ ПРЕИМУЩЕСТВО – ДОЛГОЛЕТНИЙ ОПЫТ и КАЧЕСТВО!

Права инвалидов

Многие люди, которые относятся к маломобильным группам, даже не знают о своих правах. Каждый такой человек должен быть в обязательном порядке обеспечен средством доступности, иначе это ограничение прав человека. По этой причине руководители ЖКХ разбираются с тем, как следует сделать пандус и создают все условия для перемещения маломобильных групп людей. Сюда относятся не только инвалиды, но и родители маленьких детей, которых перевозят в колясках, и иные категории населения, которым трудно передвигаться самостоятельно.

В таких случаях при обращении в ЖКХ не нужно согласие остальных жильцов для установки пандуса. Правда при установке это не решит все проблемы инвалидов – люди дальше будут ставить перед подъездом машины и рекламные щиты, ограничивая перемещение или делая его совсем невозможным.

Запомните: любой человек, который относится к маломобильной группе, имеет право подать в суд и требовать установку пандуса. Помимо этого, инвалиды и другие люди, которые нуждаются в пандусе, могут требовать моральную компенсацию. Те же, кто отказывают инвалидам в установке, несут административную (а иногда даже и уголовную) ответственность.

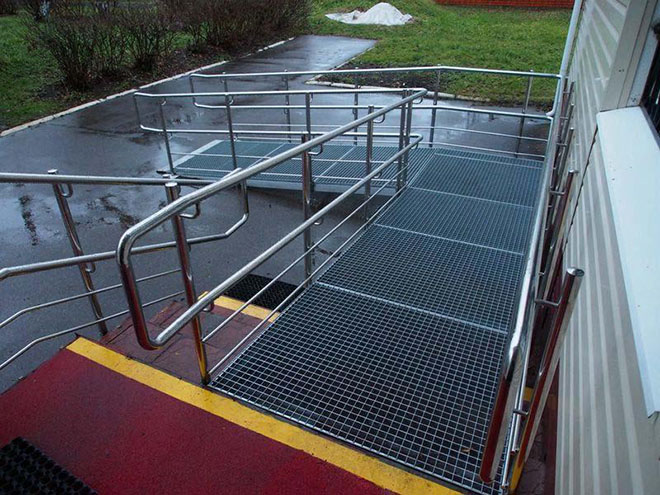

Требования к входной площадке

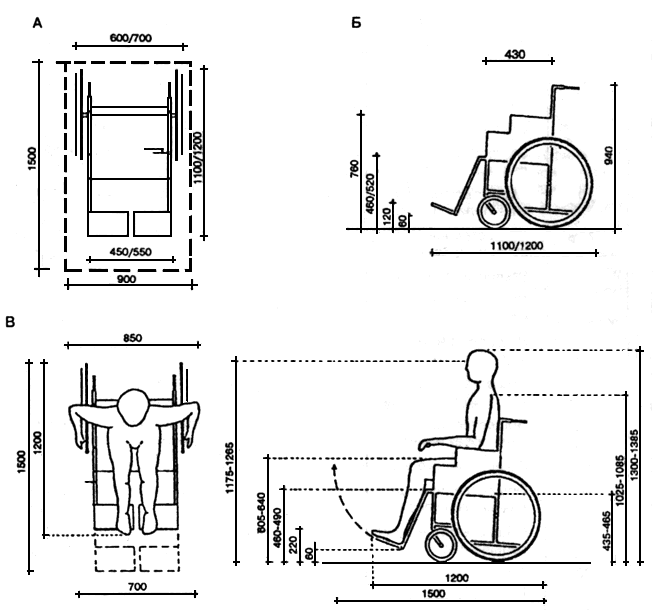

Установить одну конструкцию недостаточно. Необходимо также учесть размеры входной площадки (например, верхней части крыльца).Параметры стандартной площадки и другие важные моменты описаны в СП данному документу, входные конструкции должны иметь следующие размеры:

• минимальная ширина — 185 см;
• минимальная глубина — 140 см при открытии двери внутрь дома или 150 см при открывании наружу;
• минимальная площадь для поворота коляски — 220 см.

  Размеры площадки пандусов для инвалидов.

Главное требование к входной площадке — обеспечение возможности передвижения инвалидных кресел с максимальным комфортом. По этой причине, её площади должно быть достаточно для поворота или движения кресла. Чтобы обеспечить инвалидам комфортное передвижение, был разработан другой норматив — СП Данный нормативный документ устанавливает иные требования к входным площадкам. В частности:

• конструкция должна оборудоваться навесом и водоотводом;
• в зимний период, по возможности, поверхность платформы должна подогреваться;
• минимальные размеры площадки (при открытии дверей наружу) — 140×200 см или 150×185 см;

  Минимальный размер площадки.

• площадка с пандусом должна быть не менее 2,2×2,2 м.

Установка бортиков

Установка бортиков необходима, если дорожка для проезда инвалидного кресла не оборудована ими изначально. Продольные борта значительно повышают безопасность пользования пандусом как съёмного, так и несъёмного типа.

Установка бортиков обычно заключается в приваривании металлического профиля (полоса, пруток, круглая труба) к ограждающим стойкам на небольшом расстоянии от полотна пандуса.

Второй вариант монтажа — крепление квадратной или прямоугольной стальной трубы непосредственно на опорной поверхности при помощи болтов. В этом случае нужно убедиться, что высота трубы соответствует нормам. Оба варианта подходят как для бетонных, так и для металлических пандусов. Конкретный способ следует выбирать исходя из удобства проведения работ.

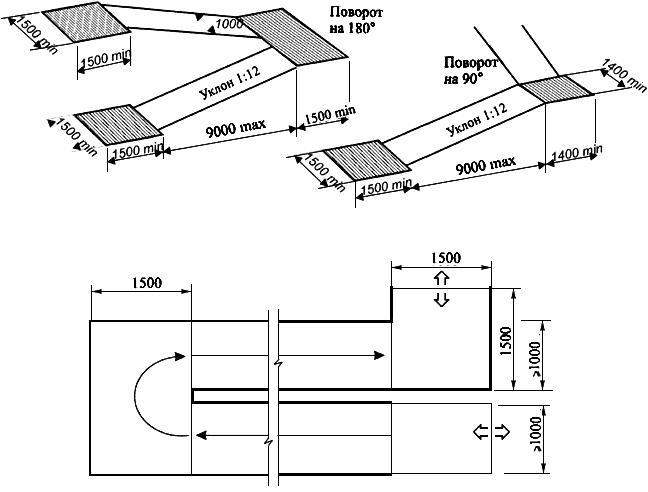

Проектирование лестничной площадки с аппарелью для инвалидных кресел предполагает увеличение площади свободной зоны в соответствии со взаимным расположением дверей и пандуса.

В качестве примера, на схеме изображён пандус, примыкающий к боковой, относительно входа, стене. Чтобы проехать дальше, человеку в коляске нужно первым делом обогнуть дверь. Для облегчения данного манёвра глубину площадки необходимо увеличить на 30-50 сантиметров. Желательно, чтобы направление открывания двери было противоположно положению пандуса. Это гарантирует инвалиду лёгкий и удобный проезд.

Закон о пандусах для инвалидов

Пандус является конструкцией, которая устанавливается для определенной категории населения — маломобильной. Конструкция призвана облегчить поднятие ко входу в общественное место или жилое здание.

В России подобные специальные площадки устанавливаются в основном для — инвалидов, лиц с временными проблемами со здоровьем, беременных женщин или матерей с колясками, пенсионеров.

Рассмотрим подробнее, какой закон регламентирует установку пандусов и куда жаловаться, если их нет.

Порядок установки пандусов по закону

В первую очередь установку пандусов осуществляют для инвалидов. Множество нормативно-правовых актов регулируют данную процедуру. Стоит отметить Конвенцию ООН по правам инвалидов, Конституцию Российской Федерации, а также Федеральный закон №181 “О соцзащите инвалидов”.

Принятые корректировки в последнем законе призваны облегчить жизнь нетрудоспособным слоям населения и создать безбарьерную среду для маломобильных категорий граждан. По закону установка пандусов предполагается у входа в здание и на лестничном пролете.

Существуют определенные ГОСТы, которые определяют требования к установке пандуса — например, СНиП 35-01-2001. Данный документ предоставляет основные сведения о проектировании зданий для маломобильной категории граждан — инвалидов в том числе. Входят и различные требования к конструкции — к ширине, уклону и поручням, о которых поговорим более детально далее.

Требования к пандусам: размер, угол наклона, поручни

Пандусы бывают разных видов — стационарные, откидные или съемные. Установка конструкции обязательна, если неровность поверхности составляет 4 сантиметра.

Подходящий уровень наклона — 5%, являющимся соотношением высоты и длины, или в крайнем случае до 10%. Одностороннее движение на конструкции предопределяет ширину площадки в 90 сантиметров, а двухстороннее в 180.

Если длина конструкции больше 9 метров, то потребуются дополнительные площадки.

Поручни являются неотъемлемой частью пандусов. Спуск или подъем по конструкции с уклоном был бы невозможен без перил. Существует два типа — парные и одинарные.

Должны быть непрерывны на всей протяженности конструкции на высоте от пола 90 сантиметров. Сечение круглого металлического профиля должно составлять 40 миллиметров. Крепеж ставится с внутренней стороны параллельно движению.

Также обязательно должен присутствовать выступ — 30 сантиметров.

Ознакомьтесь  182-ФЗ «Об основах системы профилактики правонарушений»

Установка поворотного пандуса, ширина которого составляет 90 сантиметров, производится вместе с промежуточной площадкой размером 140 на 140 сантиметров. Площадь поворотной конструкции на 180 градусов составит 180 на 150 сантиметров.

Пространство перед специальной площадкой и на выезде из него оформляется другим цветом и нескользящим покрытием.

Ответственность за установку кто несет?

Чтобы установить в жилом доме пандус, следует обратиться в органы соцзащиты с письменным заявлением. Ответственность за установку конструкции несут:

• управляющая компания;
• ТСЖ;
• ЖЭК.

В заявлении указывается адрес, куда требуется монтаж и какая модель предпочтительна.В течение месяца заявление рассматривается и по его предмету выносится решение. При положительном ответе администрация района посылает на место своих специалистов, которые определят цену работы и количество требуемого материала.

Установка пандуса самостоятельно жильцами жилого дома невозможна. Требуется специальная группа специалистов, которая установит его с соблюдением всех требований.

Куда жаловаться, если пандусов нет?

Часто граждане нуждаются в помощи, чтобы попасть в то или иное здание — будь то жилой дом или магазин.

Чтобы установить пандусы у подъезда требуется написать письменное заявление в ТСЖ, ЖЭК или управляющую компанию. Данные организации определяют возможность установки конструкции.

Если по конкретному заявлению был получен отрицательный ответ, то следует жаловаться в следующие инстанции:

• жилищную инспекцию;
• общество по защите прав потребителей, если речь идет об установке пандусов при входе в магазин;
• прокуратуру;
• орган местного самоуправления.

Если справедливость не была достигнута, то следует обращаться в районный суд. Подача апелляции осуществляется в течение месяца с выноса отрицательного решения суда.

Должностные лица заплатят штраф в размере рублей за отсутствие специальной площадки, установка которой послужила бы для малоподвижной категории граждан улучшением уровня жизни. С юридического лица за ту же провинность будет взыскана сумма в размере от до рублей. Ответственность за некачественно предоставленную услугу будет оценена до рублей.

Если у Вас есть вопросы, проконсультируйтесь у юристаЗадать свой вопрос можно в форме ниже, в окошке онлайн-консультанта справа, внизу экрана или позвонив по номерам (круглосуточно и без выходных):

Бортики и площадки пандуса для инвалидов

Правильно построенный пандус должен иметь ограничения в виде бортиков. Этот элемент конструкции позволит безопасно перемещаться по наклонной поверхности.

ГОСТ рекомендует создавать ограничительные элементы, размеры которых в высоту составляют 5 см или более.

Но в тех местах, где наклонная дорожка ограничена стеной или сплошными перилами, требования установки бортиков неактуальны.

Любой пандус для инвалидов и маломобильных групп населения оборудуется горизонтальными площадками. Начало подъема и начало спуска должны иметь такие площадки. Минимальные размеры каждой из них – 1,5×1,5 м.

Площадка пандуса

Если наклонная поверхность достаточно длинная – больше 9 м, то она делится на несколько маршей, между которыми тоже должны быть горизонтальные площадки. Кроме того, они обязательны при каждой смене направления наклонной дорожки.

Если наклонная площадка делается для одного человека, то размеры конструкции можно подобрать индивидуально. Для этого за основу должны браться параметры инвалидной коляски.

В любом случае наклонная дорожка не должна быть помехой движению пешеходов.

Кнопки для вызова

В некоторых случаях нет технической возможности для монтажа стационарной модели. К примеру, главное крыльцо на ремонте, а посетители попадают через дополнительный вход, где нет наклонной конструкции для инвалидов. В подобных случаях, места для входа должны оборудоваться съёмными пандусами с кнопкой для вызова. При нажатии на неё, определённый сотрудник получает сигнал, выходит и устанавливает пандус. Соответственно, после подъёма или съезда инвалида, убирает конструкцию.

Итак, кнопки для вызова должны соответствовать следующим требованиям:

• рекомендуемая высота – 85-100 см;
• минимальное расстояние от ближайшей выступающей части крыльца или лестницы (например, первой ступеньки) – 40 см;
• место для установки необходимо выбрать таким образом, чтобы инвалида можно было увидеть, не выходя из здания (к примеру, выглянув в окно);
• во избежание актов вандализма, кнопка должна находиться в защитном кожухе;
• конструкция должна маркироваться значком-пиктограммой «Инвалид» (человек на кресле-каталке);
• рабочее напряжение – 220 В.

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

• допустимый угол уклона;
• ширина и длина сооружения;
• размеры площадок для удобного подъезда инвалидных колясок;
• наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

• Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
• Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
• Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

• Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
• Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
• На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП , руководствуются СНиП 2001 г., так как этот документ является приоритетным. Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м. Ширина между поручнями не менее 0,9 м

Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства. Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м. Предусмотрено двустороннее ограждение пандусов поручнями

Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

• Сооружение должно обладать навесом и водоотведением.
• При вероятности обледенения желательно обеспечить подогрев платформы.
• Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Проблемы и сложности при согласовании пандусов в нежилых зданиях и МКД

Основные сложности при проектировании возникают при наличии технических, архитектурных и планировочных ограничений для доступа инвалидов. Например, если здание изначально не предусматривало отдельных входов и пандусов для передвижения инвалидов, придется переделывать один или несколько этажей, проводить работы на несущих стенах и фундаменте. Вот еще ряд возможных проблем:

• необходимость соблюсти специальные требования проектировании зданий и помещений госучреждений;
• ограниченное место на участке перед зданием, на котором нужно разместить конструкцию пандуса;
• ненадлежащее техническое состояние конструкций здания и повышенный износ, что осложняет выбор решений для пандуса;
• большое количество жильцов или посетителей из числа маломобильных групп, что требует выбора широких маршей и площадок, стройматериалов с улучшенными характеристиками износа.

Специалисты ]Смарт Вэй[/anchor] устранят любые проблемы и сложности, связанные с проектированием пандусов. Это обеспечит прохождение согласований с первого раза и без отказов.
