Как правильно забивать скобы в стропила

Общие сведения

Разновидности стропил и применение

Подбор стропильной системы является крайне ответственным шагом, который требует знания конструкции каждого типа крыши. Стропила могут быть разных видов:

1. Наслоенные типы стропил, которые опираются на коньковый прогон и мауэрлат. Используются при построении односкатной, обычной двускатной крыши, а еще в качестве одного из элементов ломаной и вальмовой мансардной кровли.
2. Скользящие стропила – один из видов наслонных стропил, которые применяют для деревянных построек, которые дают большую усадку. Их главным отличием является крепление скользящего типа стропил к мауэрлату, что дает возможность компенсировать стеновую усадку без кровельной деформации.
3. Висячие типы стропил – системы стропильного типа, которая стянута ригелями или даже затяжками, и как правило, применяется при возведении стандартной двускатной крыши, а еще в роли верхних стропил мансардной крыши. В стропильной висячей системе коньковый прогон в полной мере отсутствует, и в верхней части стропильные симметричные прогоны опираются прямо друг на друга.
4. Накосные типы стропил, или как из иначе называют угловыми/диагональными. Используются для того, чтобы сделать четырехскатную или трехскатную крышу, а еще для крыши со сложной геометрией.

Рассмотрим, какие есть элементы системы.

Элементы системы стропильного типа

Любые типы стропил предназначены для того, чтобы распределять и передачи кровельной нагрузки на домовые стенки. Главными элементами, на которые будут опираться стропила, и они являются:

• Мауэрлат – брус, который закреплен на верхней стеновой плоскости по общему периметру дома.
• Лежни – брусья для опоры, которые уложены на внутренние несущие типы перегородок или колонны.
• Балки перекрытия на верхнем этаже.
• Опоры и стойки.
• Прогоны – опорные горизонтальные элементы, которые уложены вдоль кровельной оси на стойки.

Стропильная ферма сделана из таких элементов:

• Кобылки – доски, которые прикреплены на нижнем конце стропил и создают кровельные навесы.
• Подкосы – опоры, которые поставлены под углом и поддерживают ноги стропил.
• Ригели или затяжки – горизонтальные типы элементов, которые стягивают парные ноги (стропильные) между собой.
• Стропильные ноги – брус или доски, которые образуют контур кровли, и они уложены с определенным шагом.

Нарожники являются короткими стропилами, которые опираются на диагональные стропила в крыше вальмового типа. Все такие элементы в строительстве частного типа обычно выполняют из древесины – доски или бруса хвойных пород, просушенного естественным методом.

Древесину пропитывают посредством антисептика, что дает возможность увеличивать его эксплуатационный срок. Сечение и толщина элементов должны быть определены расчетом.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Установка стропил для двухскатной крыши: как правильно установить

Многие люди при возведении двухскатной крыши задают себе вопрос – как правильно поставить стропила? Ответ на него следует знать всем, у кого на доме уже стоит такая крыша или же они только думают о строительстве своего жилища и рассматривают варианты.

При возведении частных домов крышу в большинстве случаев делают двухскатной. Это обусловлено несколькими весомыми причинами. Во-первых, она достаточно надежна и хорошо справляется с различными нагрузками. Во-вторых, она легко совмещается с различными кровельными покрытиями.

В-третьих, данный вид крыши имеет относительно невысокую стоимость. В-четвертых, ее конструкция не так сложна, как у других типов крыш. В-пятых, она имеет привлекательный внешний вид. Ко всему прочему, установку двухскатной крыши своими руками можно осуществить без наличия каких-либо специальных знаний.

Теперь ее популярность стала более ясна.

Особенности сборки

На выбор типа двухскатной крыши влияют такие основные факторы как:

• Климатические особенности района строительства;
• Материал финишного покрытия;
• Архитектурные характеристики здания.

Разнообразие стропильных систем поражает незнакомых с ними людей. Соответственно в сборке каждой из них имеются свои особенности, но все же общий порядок достаточно схож.

Важно! Первым схожим этапом сборок для всех стропильных систем будет подготовка древесины, если приобреталась она без нее. Сюда входит обработка и сушка.

Использование при возведении крыши сырого дерева естественной влажности приводит к таким проблемам, как изгиб балок, их усыхание, изменение геометрии. Из-за этого могут возникать точки напряжения и даже при небольших признаках перегрузки запустятся негативные процессы. Устранять их обычно сложно и дорого, поэтому лучше избежать их образования.

Мауэрлат

Сборка стропил двухскатной крыши начинается с установки мауэрлата. Выставлять его нужно строго горизонтально, поэтому перед началом монтажа необходимо тщательно проверить горизонталь стены, к которой он будет крепиться, и выровнять ее при необходимости цементным раствором. Продолжить следующие работы можно тогда, когда раствор хотя бы наполовину затвердеет.

Мауэрлат крепится к верху кладки стены. В деревянных домах это будет верхний венец. В домах из легких строительных блоков их жесткости будет недостаточно для распределения нагрузки. В этом случае сверху последнего ряда кладки создают армированный железобетонный пояс, а в него вмуровывают закладной крепеж —шпильки либо проволоку. На этот крепеж потом насаживается доска или брус.

Установка стропил

Типов стропильных систем для двухскатной крыши имеется немало. Для начала нужно определиться с системой. Далее для упрощения работы необходимо сделать шаблон для различных запилов, врубок и прочих деталей из тонких досок. Здесь понадобится соорудить первую форму на крыше и по готовой сделать все шаблоны.

Порядок сборки зависит от вида стропильного каркаса. Если стропила наслонные, устанавливать их нужно постепенно, собирая прямо на крыше. Тут будет удобно, если балки перекрытия потолка и черновой настил мансарды либо чердака уже настелены. Для висячих стропил ферма собирается на земле — готовый треугольник из стропильных ног и затяжки со всеми требуемыми стойками, подкосами и так далее. Изготовляется сразу необходимое количество ферм. Далее они поднимаются на крышу, там выставляются вертикально и крепятся к мауэрлату.

Порядок сборки стропильной системы

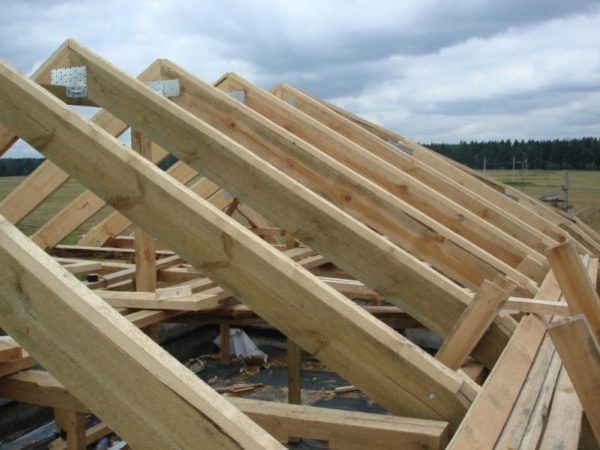

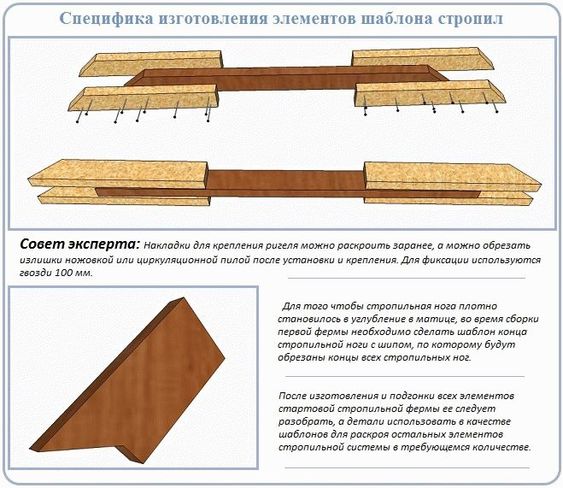

Сначала выставляются крайние фермы, которые образуют фронтоны. Их выравнивают и закрепляют временными упорами. Иногда может также понадобиться временное крепление, прибивающееся к стене дома: доска, торчащая над стенами. По ней удобно ровнять первую ферму, при условии, что стена ровная.

Далее между смонтированными крайними фермами уже натягивается шпагат. Он находится на уровне конька и внизу с двух сторон — в местах окончания стропильных ног. Этот шпагат проверяется на горизонтальность путем прикладывания строительного уровня. При наличии отклонений, когда фермы при этом выставлены строго вертикально, необходимо подпилить стропильные ноги одной из них.

Важно! Бывают случаи, когда отклонение на коньковом шнуре хотят скорректировать, наклоняя ферму. Это делать не стоит, иначе вся система «поплывет».

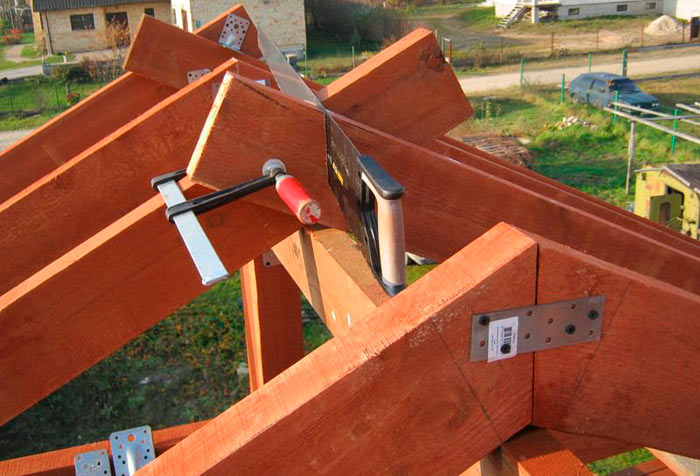

Когда крайние фермы выставят, их фиксируют к мауэрлату. Способы крепления могут быть неподвижными или скользящими.

Последующие фермы выставляются с ориентацией на натянутые шпагаты. Будет проще предварительно разметить необходимый шаг установки стропил на мауэрлате, проверить правильность нанесения разметки и лишь потом начинать подъем и расстановку ферм. Чтобы во время строительства случайно не сбить уже установленные стропила двускатной крыши, их необходимо закрепить одно к другому временными балками, выставляют распорки и укосы. Убирают данные вспомогательные приспособления после набивки обрешетки.

Выставленный стропильный каркас накрывается гидроизоляционным слоем, поверх которого набивается обрешетка. Данный слой на утепленных крышах крайне желателен, иначе утепление будет намокать, что заметно снизит его эффективность. Если крыша планируется холодной, то от гидроизоляции можно и отказаться.

Дополнительное опирание

В тех случаях, когда стропильную ногу необходимо разгрузить, подкосы или стойки устанавливают, как правило, не на балки перекрытия, а на лежень, который укладывается на несущие стены. Такую конструкцию называют наслонной.

Конструкции с опорой на несущие стены называются наслонными

Но, бывают случаи, когда строение не имеет ни внутренних несущих стен, ни колонн. В результате конструкцию можно сделать только висячей.

Классическая висячая система подразумевает опирание ноги только на две точки – мауэрлат или балку перекрытия и коньковый прогон. Однако если здание большое или кровля пологая с длинными скатами, может потребоваться усиление конструкции для предотвращения деформации скатов.

Схема устройства висячей системы

В таких ситуациях и приходят на помощь стойки и подкосы, установленные на перекрытия. Напомню, что подкосы, в отличие от стоек, устанавливаются под углом. Чаще всего их монтируют с двух сторон стойки, подпирающей коньковый прогон, но встречаются и другие варианты их расположения.

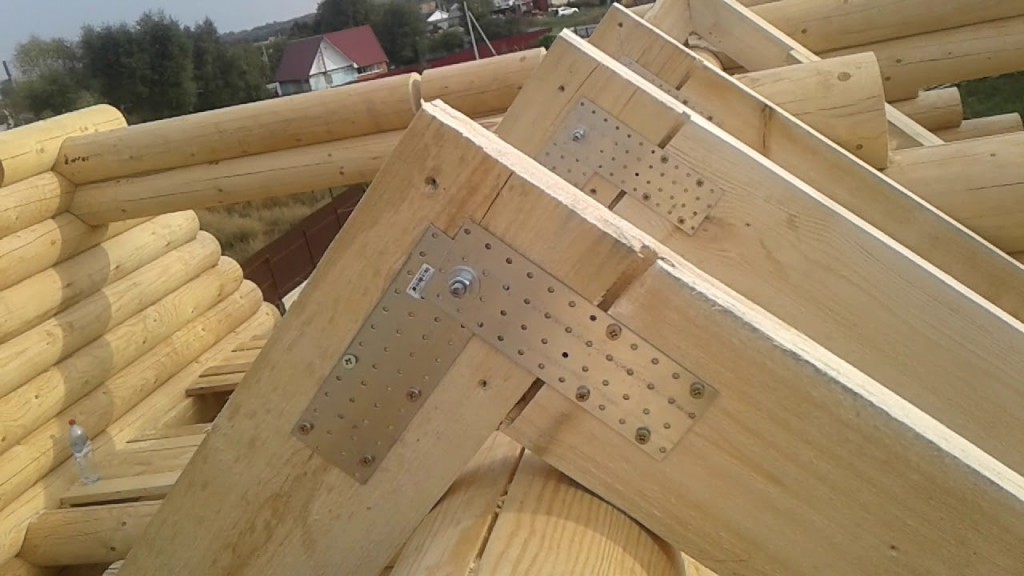

Стойки крепятся к стропилам при помощи зубчатых пластин

Преимущества скользящей опоры.

Применение такого комплекта для крепления стропил обеспечивает ряд преимуществ:

• Недорогая стоимость комплекта делает его доступным для применения.
• Укрепление стропильной системы, устранение возможных усадочных деформаций здания.
• Простой монтаж комплекта. Для применения скользящей опоры не нужны какие либо специфические строительные знания и умения. Крепеж к стропилам и бревнам осуществляется при помощи обычных гвоздей или саморезов.
• Прочность соединения обеспечена конструкцией опоры и технологией ее изготовления. Составляющие опоры изготовлены по технологии холодной штамповки из низкоуглеродистой стали. Обработка горячим оцинкованием увеличивает стойкость к коррозии и продлевает срок эксплуатации изделия.

Применение таких опор является обязательным условием эксплуатации рубленых зданий в период максимальной усадки стен. Отказ от них чреват возникновением критических деформаций стен, связанных с процессом усадки постройки. Поэтому не стоит поддаваться желанию сэкономить лишнюю копейку, рискуете в будущем потерять не один рубль на ликвидацию проблем, которые могут возникнуть.

Способы фиксации

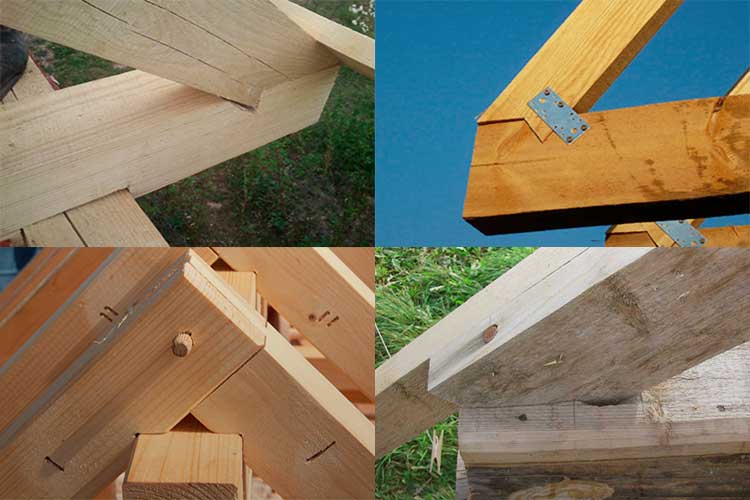

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

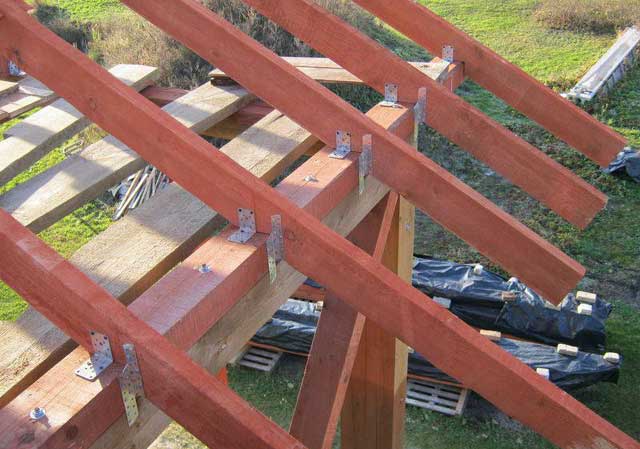

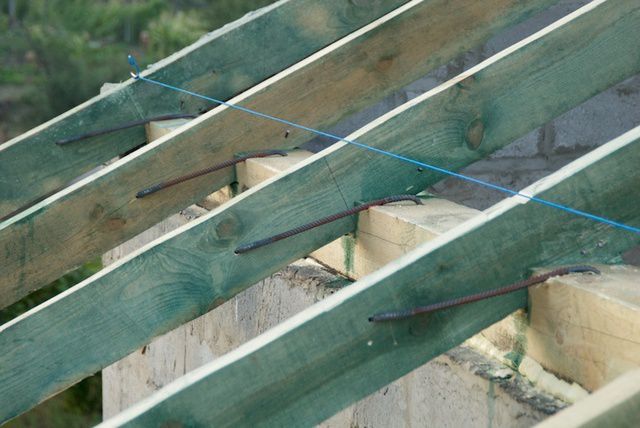

С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Виды и характеристики

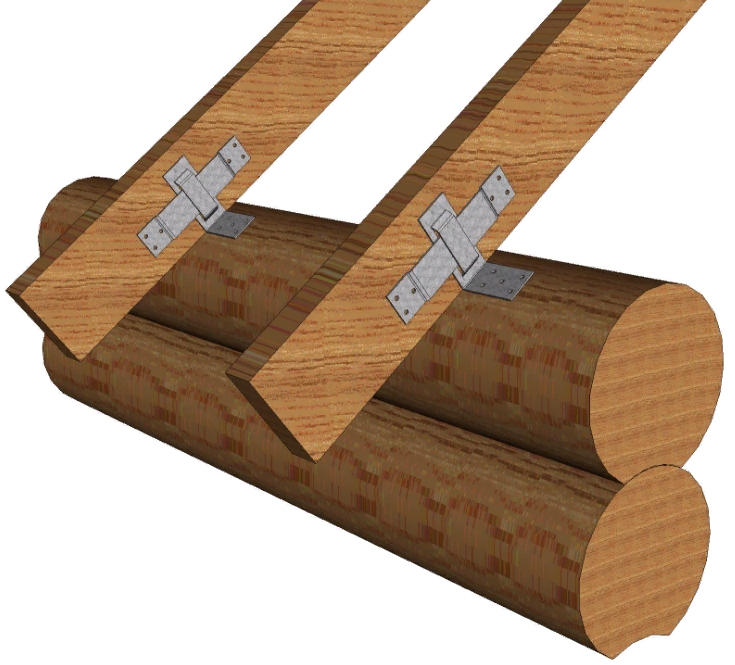

Данный элемент имеет составную конструкцию, открытую или закрытую. В нее входят:

• направляющая, которую крепят на стропило;
• металлический кронштейн, уголок, загнутый определенным образом на 90⁰, имеющий опорную площадку.

По верхней части уголок имеет петлю, которую надевают на направляющую. При подобном подходе стропильный брус приобретает некоторую степень свободы. Он может двигаться в определенную сторону на промежуток, соответствующий длине направляющей. Зона скольжения обеспечивает кровле запас смещения, а также устойчивость при усадке дома.

Размеры скользящей опоры для стропил:

• длина опоры варьируется в диапазоне 10–48 см;
• высота – 9 см;
• ширина – порядка 4 см.

Скользящую опору часто называют перфорированной.

Предназначение скользящих элементов стропильной системы

Основой скатной крыши является стропильная система, которая отвечает за надежность всей конструкции и определяет ее облик.

В возведении крыши одним из наиболее ответственных моментов является крепление стропил.

Предназначение скользящей стропильной системы

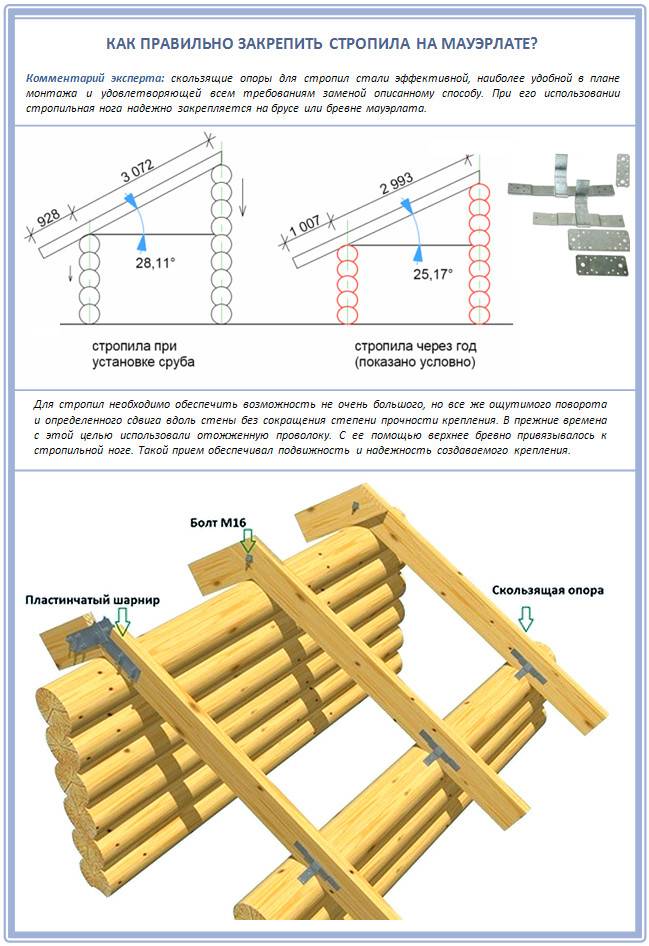

Во время строительства деревянных домов очень важно учитывать одну особенность – со временем дерево дает усадку, причем процесс этот протекает с разной интенсивностью в различных частях крыши: наибольшая усадка, как правило, наблюдается под коньком, наименьшая – у боковых стен.

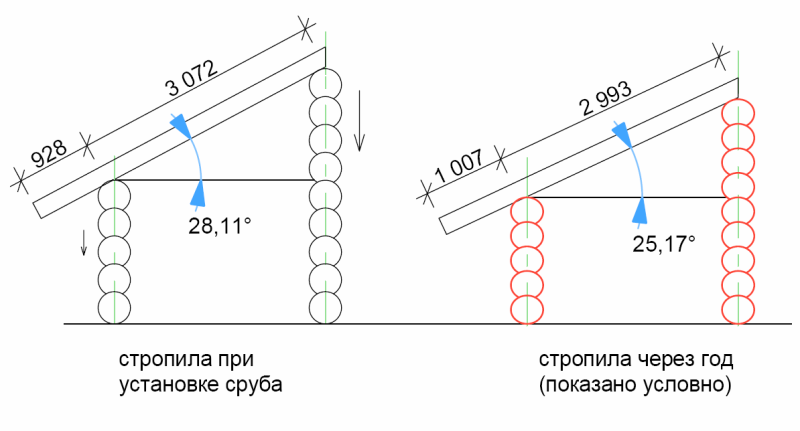

Таким образом, изменяется треугольник бревенчатого фронтона и нарушается вся геометрия верхней конструкции здания.

Выходом из этой ситуации является использование в качестве крепежа подвижных элементов вместо классического жесткого закрепления стропил скобами или саморезами.

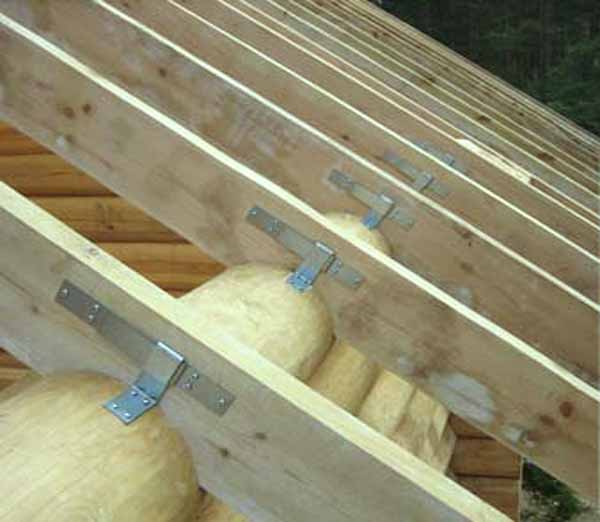

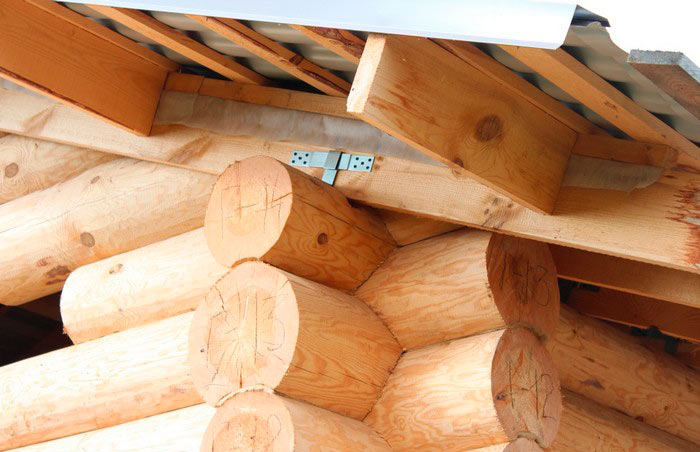

Стропильные ноги соединяются с мауэрлатом – верхним венцом сруба – с помощью скользящих опор. Благодаря «скользячке» стропильный брус может смещаться на определенное расстояние вдоль своей оси.

Данный способ компенсирует деформацию из-за усадки, и в то же время обеспечивает достаточную прочность конструкции.

Если стропильный брус будет иметь возможность немного сместиться, не нарушая при этом целостность скатов, это позволит равномерно распределить нагрузку и избежать перекоса крыши.

Кроме того, применение подвижного соединения упрощает монтажные работы – скользящие крепления уменьшают трудоемкость процесса возведения крыши.

Особенности скользящего крепления стропил

Пары стропильных ног должны быть изготовлены по единому образцу, одного размера. В коньке сруба стропила соединяют с помощью особых пластин.

Различают два способа соединения:

• внахлест;
• встык. В этом случае обязательно оставляют зазор.

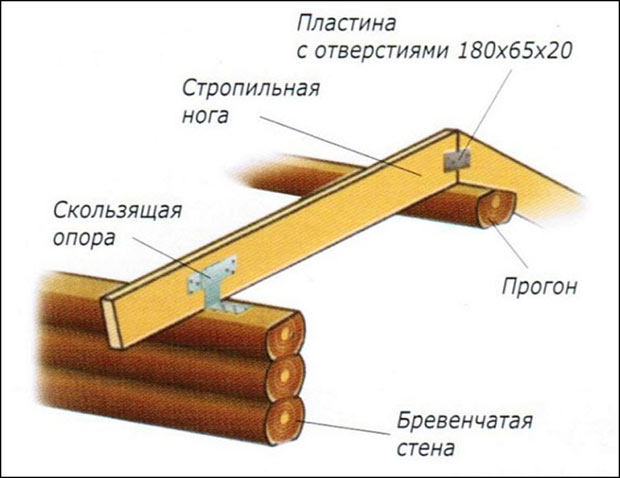

Нижний конец стропильной ноги фиксируется скользящим креплением.

Стропильные ноги укладывают:

• сверху;
• с врезкой в тело мауэрлата.

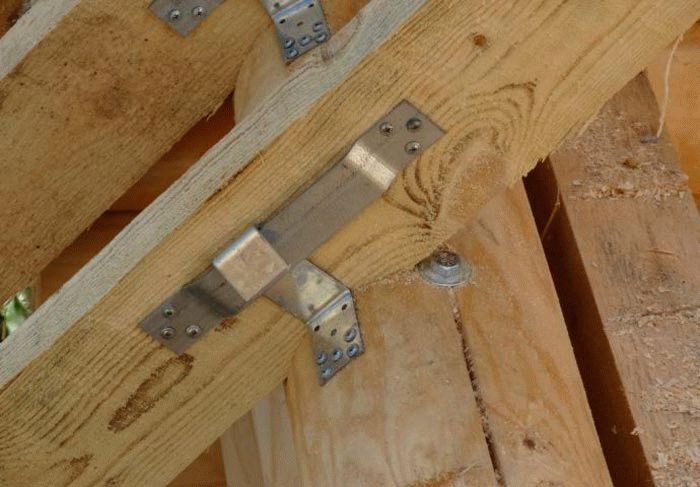

Конструктивно крепежный элемент состоит из двух частей: металлическая планка фиксируется на стропильную ногу, уголок с петлей закрепляется на несущем брусе. Обе детали выполняются из прочной оцинкованной стали.

Крепления бывают:

• одиночные;
• двойные.

Шурупы необходимо использовать с антикоррозионным покрытием, чтобы не допустить порчи дерева в местах соединений.

В случае самостоятельного изготовления «скользячек» нужно пользоваться шаблоном, выполняя все детали одинаковыми.

Чтобы конец стропила не скользил по балке, его фиксируют, применяя специальные методы.

Способы фиксации:

• одним зубом с упором. Этим методом производится соединение в случае большого наклона – если угол между стропилом и балкой 35 градусов и более;
• зубом с шипом и упором. Чтобы избежать передвижения стропильной ноги вбок, вместе с одинарным зубом используется шип;
• с упором в конце балки. Этот способ подразумевает вырезку зуба-упора, одна плоскость которого упирается в запил балки, другая – ложится на конец балки.

Врубка двумя зубами применяется для менее крутых крыш, когда угол составляет менее 35 градусов. Здесь также существует несколько вариантов исполнения: один упор с шипом и один – без, оба упора с шипами, а также применение замка с двумя шипами.

Характерные особенности монтажа:

• каждое стропило изготавливается из досок, как правило, 150 или 200 на 50 мм. Если возникает необходимость удлинить стропильную ногу, наращивание производят внахлест, располагая отверстия хаотически – это позволит не допустить раскалывания деревянной доски;
• несущее бревно в центре должно составлять перпендикуляр по отношению к скользящим элементам;
• все скользящие элементы фиксируются на полукруглых запилах параллельно друг другу, чтобы не допустить заклинивания. При этом необходимо выбрать крайнее положение «скользячки»;
• в коньковом соединении скользящей стропильной системы должны использоваться шарнирные соединения;
• опоры устанавливают с двух сторон стропила, исключение составляют небольшие по размеру кровельные конструкции, на которые серьезной ветровой нагрузки не ожидается.

Нужно помнить, что устройство скользящей стропильной системы оправдано лишь для двускатной симметричной крыши.

Простой способ доказал свою эффективность: использование скользящих стропил позволяет сбалансировать крышу деревянного сруба и не допустить ее деформации в наиболее сложное первое время после установки, когда усадка древесины может составлять до 15 процентов за год.

Как правильно выбрать скользящие опоры трубопровода?

Скользящие опоры относятся к виду подвижных опор, по типу конструкции эта категория включает хомутовые и роликовые исполнения. Под скольжением понимается возможность продольного перемещения смонтированных труб, сохраняя вертикальную пространственную устойчивость.

Различные модификации опор отличаются по нагрузке, способу крепления, типу транспортируемого агента, условиями внешней среды в местах локации трубопровода. Согласно действующим стандартам, относящемуся к опорам и подвескам, скользящее опорное устройство должно выдерживать вес трубопровода с перемещаемым агентом. Транспортируемое вещество может находиться под давлением до 16 МПа и температуре до +450 °С. Определен и нижний предел температуры окружающей среды -70 °С.

Опоры скользящие, используемые на практике, подразделяются на:

1. независимо скользящие;

2. роликовые одно/двухкатковые;

3. диэлектрические хомутовые;

4. жесткие с гибким компенсатором;

5. устанавливаемые на кронштейнах.

Длина стропил

Этот показатель можно рассчитать заранее, как гипотенузу прямоугольного треугольника, используя формулу из Теоремы Пифагора:

• c2 = a2 + b2, где
• a — проекция стропил
• b — высота чердака
• с — длина рабочей части стропильной ноги

Однако при этом не учитывается вылет крыши. Поэтому длину стропильного ряда рекомендуется подгонять по месту, подрезая концы после установки. Это даёт возможность сделать торцы ровными. Оптимальный конструктивный вылет крыши — 600 мм.

Создавая стропила для крыши своими руками, помните об опасности неразумной экономии. Стропильная система, как и несущие стены и фундамент — незаменяемый элемент здания. Это значит, что для его замены потребуется полный демонтаж. Как правило, это происходит во время реконструкции или капитального ремонта. При несоблюдении правил, описанных в статье, эта процедура может потребоваться уже через 2–3 года.

Виталий Долбинов,

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

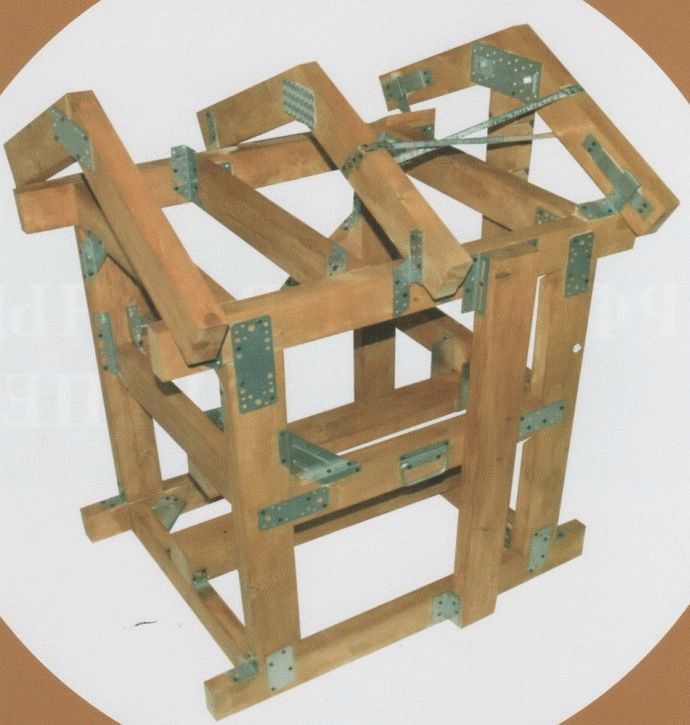

Какими бывают крепления

Естественно, огромную роль при создании крыши играют крепления. Но существует огромное разнообразие элементов, каждый из которых оптимален для использования в тех или иных условиях. В современной строительной индустрии используют такие крепежи:

• саморезы,
• стальные уголки,
• стяжки,
• болты и гайки,
• кронштейны,
• монтажную ленту.

Каждый из этих крепёжных элементов имеет свои особенности использования. Возьмём в качестве примера кронштейны. Если использовать их, то врезку на стропиле делать не обязательно. Как результат прочность всей конструкции возрастёт.

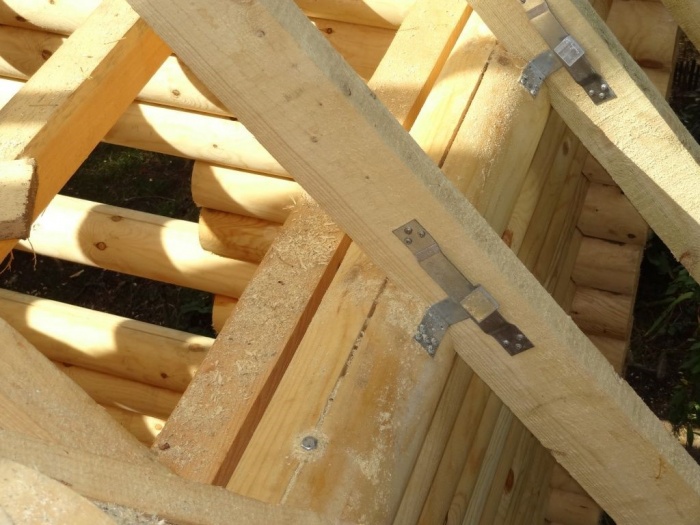

Скользящая опора для стропил: размеры

Опора включает в себя две составные части – направляющую пластину и уголок. От размера изделия зависит величина допустимого перемещения стропильной ноги.

Популярная скользящая опора для стропил Kucis открытого и закрытого типа имеет ширину пластин 40 мм, высоту опоры – 90 мм, длину – до 160 мм. Металл для пластин берется толщиной 2-2,5 мм. Они профилируются холодной штамповкой из низкоуглеродистой стали, обладающей хорошей пластичностью. Защитой от коррозии служит цинковое покрытие, нанесенное горячим способом. Приобретая изделия без покрытия, их следует покрасить краской, чтобы материал не ржавел.

Направляющие крепятся к стропилам в крайнем положении, чтобы обеспечить максимальное перемещение. Поскольку при усадке крыши изменяется угол наклона относительно конька, в верхней части стропил необходимо сделать шарнирное болтовое соединение. Здесь могут применяться специальные пластины с перфорацией.

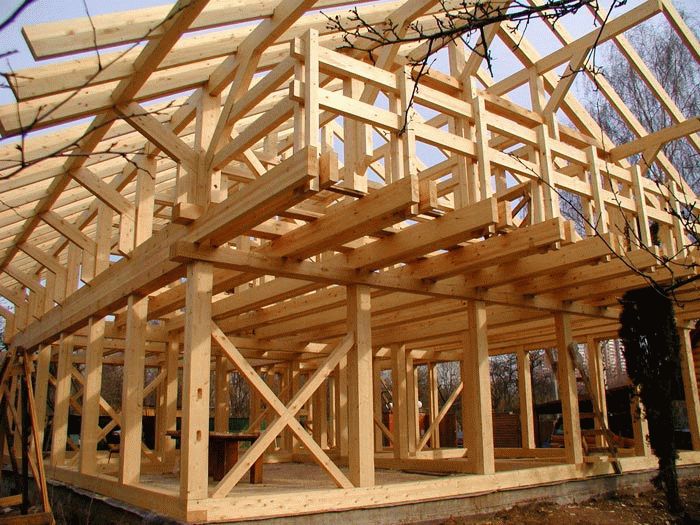

Конструкция стропильной системы

Традиционно данная конструкция состоит из чернового настила, гидроизоляции и обрешетки с контробрешеткой и должна обеспечивать надежность крепления кровли, равномерное распределение всей нагрузки от кровли на систему стропил, и еще вентиляцию чердачного помещения.

1. Для устройства чернового настила используют обрезную доску, фанеру, ДСП И ДВП, как эконом-вариант возможна необрезная доска с подтеской при укладке. Чтобы настил создавал дополнительную жесткость, в местах соединений досок настила забивают по два – три гвоздя в уровне стропильных ног. Настил служит основанием для гидроизоляции и контробрешетки, образует свесы фронтонов, а для крыш с малым углом наклона настил выполняет роль обрешетки. Нижние доски настила берут обрезные и ровные, а напуск свесов фронтона делают больше 600 мм, для дальнейшей обрезки по месту.
2. Для гидроизоляционного ковра годятся любые рулонные материалы. Но если гидроизоляция устраивается для утепленной мансарды, то материал должен обладать и водозащитными свойствами, и паропроницаемостью. Укладка рулонного материала делается снизу, горизонтально, нахлест по технической характеристике материала, но не меньше 150 мм.
3. Контробрешетка набивается снизу наверх, поверх гидроизоляционного слоя и состоит из брусков 25*60 – 30*70 мм. Шаг контробрешетки составляет от 30 до 60 см и зависит от типа кровельного покрытия, эта информация дается производителем в руководствах по укладке материала.
4. После устройства подкровельной конструкции выполняют монтаж кровли.

Фронтоны и фронтонные козырьки завершают устройство. Фронтоны сруба возможно выполнять из разных материалов – асбестоцементная плоская плита, металлочерепица, пластик, фанера, все зависит от бюджета стройки и предпочтений.

Любая стропильная система состоит из таких основных компонентов:

• стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
• прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
• лежни и стойки – поддерживают прогоны стропильной конструкции;
• подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

Схема стропил

Эксплуатация кровли с подвижными соединениями

Упорядочить физические, естественные, процессы при эксплуатации деревянного дома с деревянной крышей можно при монтаже кровли с элементами скользящей системы.

Больше проседанию подвержена стена, находящаяся непосредственно под коньком.

А меньше – внешние, крайние, стены дома.

Правильно сконструированная крыша деревянного дома может выдержать значительные снеговые нагрузки (до полутораметрового снежного пласта) при условии, что подвижные соединения присутствуют во всех конструктивных соединениях.

Два раза в год (после зимы и перед ней) стоит проводить ревизию соединительных элементов системы.

Это даст гарантии того, что система не только не утратила своей крепости, но и остаётся прочной.

Если какие-то саморезы выходят из отверстий, их лучше подкрутить или полностью заменить.

Кровля деревянного дома со скользящей соединительной системой не должна быть утеплена внутри.

Во-первых, это даст возможность элементам системы выполнять своё предназначение.

Во-вторых, так можно будет проводить ревизию соединительных элементов.

Скользящая опора для деревянных стропил может быть использована в крышах деревянных домов, которые эксплуатируются в более жестких климатических условиях.

Правильно рассчитанная система даст возможность крыше быть крепкой, выдерживать большое количество снега, а также колебания почвы и сильный ветер.

При этом монтаж такой системы, практически, не повышает стоимость всей кровли.

Видео о скользящем соединении стропил.

Что еще почитать по теме?

пользовательских точек прикрепления от Cpone

[b] V1.0: первоначальный выпуск [/ b] V1.1: Исправлено автоматическое обновление V1.2: Должен был исправить любой сбой инвентаря. V1.3: Исправлена ​​ошибка, из-за которой на определенные насадки, не относящиеся к оружию, не влияли пользовательские очки. V1.4: Фиксированные вращения, чтобы они работали должным образом. V1.5: исправлена ​​ошибка, из-за которой пользовательские очки не отображались в инвентаре, если у вас не было установлено больше характеристик оружия. V1.6: Версия внутри + , если вы поместите ее в папку модов. V1.6.1: Незначительная настройка V1.7: Исправлен сбой при использовании RestorationMod. Ничего не должно было сломать, дайте мне знать, если сломалось. V1.7.1: добавлены дополнительные проверки и прочее, чтобы предотвратить как можно больше : Добавлена ​​функция для добавления точек привязки, потому что люди продолжают отменять чертовски [s] таблицу точек привязки, постоянно нарушая моды. [b] V2.0: Новая функциональность: Точка прикрепления детали — прикрепление деталей к объектам других деталей. Используйте это, чтобы ваши части следовали анимации других частей. (например, прицелы, которые следуют за верхней крышкой ствольной коробки.) [/ b] V2.0.1: исправлена ​​ошибка, из-за которой оружие имело несколько одинаковых приспособлений и создавало оружие, превосходящее металлическое : Исправлено отсутствие проверки переопределения свойств детали. V2.1: своего рода фиксированные вращения. Поэтому по какой-то причине функция Rotation () по умолчанию разбивает введенные в нее значения, когда они выходят за пределы какого-то диапазона. Итак, была создана новая функция RotationCAP (). Эта функция устраняет проблему, и также были установлены ограничения, чтобы значения вращения автоматически охватывали 360 и т. Д. V2.2: Исправлены неправильные расчеты положения в системе точек привязки нового объекта. Извините всех, кому приходится переставлять свои добавлена ​​поддержка base_a_obj, чтобы вы могли прикрепиться к детали, все еще используя исходное положение точки attachment_point. V2.3: Перемещен в SuperBLT для хуков, поэтому он гарантированно запускается до BeardLib. V2.3.1: Изменена строка для улучшения совместимости с другими модами.

Крепеж узлов стропильной системы

Чтобы крыша имела высокую прочность и надежность, потребуется особое внимание уделить стропильной системе. Кроме правильно произведенных расчетов и чертежей, немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Конструкция стропильной системы.

Помимо нагрузки атмосферных осадков, стропила должны выдержать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при подборе крепления.

Стропильная система является пространственной конструкцией, состоящей из следующих элементов:

Для того чтобы понять, каким образом все части стропильной системы крепятся между собой, нужно разобраться, из каких узлов она состоит, какие крепления в каждом случае используются и что они собой представляют. При сборке несущей конструкции кровли применяются крепежные элементы, как стальные, так и деревянные.

Установка конструкции

Чтобы вычислить расстояние между опорами при их установке, вы должны определиться с предназначением самого провода. Если речь идет о трубах с горячей водой, то расстояние должно быть меньше, чем для холодного трубопровода.

Элементы на провод устанавливаются перед протаскиванием труб в нужные футляры.

Следует уделять внимание целостности заводской изоляции изделия. Так, между ними металлическим футляром должен быть проложен бесшовный гидроизоляционный материал. На поверхность нужно нанести один слой графитовой смазки, если она будет подвержена трению.

Когда процесс монтажа завершится, то нужно приварить хомуты и качественно выполнить их стяжку.

Если же при сварке и других монтажных работ некоторые места опор были повреждены, их нужно окрасить. Установка элементов выполняется одновременно с прокладкой линейной части. При этом можно обойтись без специальной техники. Крепления осуществляются электродуговой сваркой. А еще не забывайте о соблюдении техники безопасности во время монтажа.

Итак, вы узнали, зачем нужны трубные скользящие опорные элементы, как они функционируют и устанавливаются. Рекомендуется при монтаже соблюдать правила безопасности.

Кол-во блоков: 19 | Общее кол-во символов: 23048Количество использованных доноров: 6Информация по каждому донору:

1. -i-oborudovanie/: использовано 3 блоков из 7, кол-во символов 2521 (11%)
2. : использовано 2 блоков из 4, кол-во символов 2794 (12%)
3. -opory-pod-trubu: использовано 3 блоков из 5, кол-во символов 3377 (15%)
4. : использовано 4 блоков из 9, кол-во символов 10384 (45%)
5. -i-montazh-fasadov/: использовано 4 блоков из 8, кол-во символов 3422 (15%)
6. : использовано 2 блоков из 6, кол-во символов 550 (2%)

Какие скользящие опоры стропил надо ставить?

Различают следующие виды подобных опор или скользянок:

• открытая система состоит из двух раздельных элемента. На обоих концах направляющей имеются отверстия – два либо три. Сколько их будет на конкретном изделии зависит от его производителя. К примеру, на скользящей опоре стропил ра1 78 120 их два, а на моделях Kucis – три. Отличаются они также величиной хода подвижной части – 60 и 90 соответственно. Количество отверстий на опорной части уголка самое большее пять штук.

• закрытая устанавливается уже собранной как единая конструкция. Чтобы закрепить пластину к бревну, необходимо предварительно вырезать врубку, ширина которой совпадает с шириной Г-образного участка скользящего крепления. В противном случае затруднится ход элементов, а возникшее при этом трение может стать причиной перегибов или повреждений.

Следует обратить внимание и на коньковое соединение стропильных элементов. При деформировании стен, как правило, меняется и угол их сочленения с коньком. Поэтому чтобы не допустить деформирования плоскости крыши и или сбалансировать смещение рекомендуется применять скользящую опору стропильной системы на конек. Помимо прочего, такой подход облегчает монтаж. Таким образом, обеспечить надежность опоры в этих случаях можно без необходимости в сложных вырезках на элементах несущей конструкции.

Применение

Усадку древесины могут вызвать разные причины, скажем, влажность, резкие колебания температуры и прочее. Но какой бы ни была причина, результат будет тем же – усадка древесины приводит в движение и стропила – они стремятся изменить свое положение по отношению к другим элементам стропильной системы. Из стен больше всех дает усадку расположенная под коньковым брусом, что же касается внешних стен, то их усадка меньше.

Функционально скользящая опора нужна для прочной фиксации стропил к стене и опорному брусу в вертикальной плоскости. Соединение, имеющее несколько степеней свободы, позволяет сбалансировать конструкцию. Скомпенсировав усадку, они позволяют сохранить прочность и устойчивость к нагрузкам от воздействия снега и ветра.

Нередко подобный способ крепления используют также в случаях, когда требуется зафиксировать элементы некоторой конструкции так, чтобы дать им возможность перемещаться по отношению друг к другу. Рассмотрим пример ванной в деревянном доме, если предполагается частично отделать ее стену плиткой. Прежде всего ее обшивают материалами типа ГВЛ или ОСП. Делают это по предварительно изготовленному каркасу, при этом, что крайне важно, «плавающему».

Это связано с тем, что по истечении некоторого времени стены могут начать оседать. Помимо этого они регулярно испытывают сезонные деформации. Проблему можно решить только при выполнении двух условий:

• зашивка, недоведенная до конца стены;
• закрепление каркаса с использованием скользящих опор.

Стропильная система наслонная: принципиальные схемы и монтаж

Стропильная система – это важнейшая конструкция дома как инженерного сооружения. Через нее нагрузки, воспринимаемые крышей, передаются на внутренние и внешние опоры, обеспечивая тем самым ее надежность и прочность. И если количество материалов для возведения стен переваливает за десяток, то для стропил все намного проще – дерево и металл или, возможно, их сочетание.

Основных видов стропильных конструкций – два: наслонные и висячие. Последние опираются разнесенными окончаниями брусьев на две точки, а первые – еще одну опору по центру.
