Как правильно смонтировать кровельные ограждения

Типы кровельных ограждений

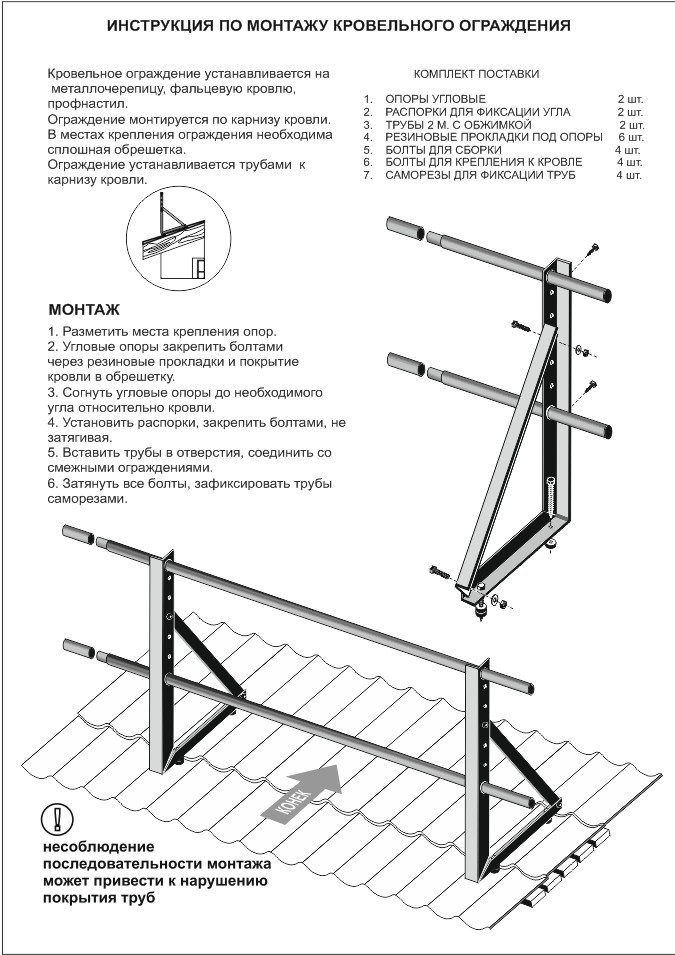

Инструкция по монтажу кровельного ограждения.

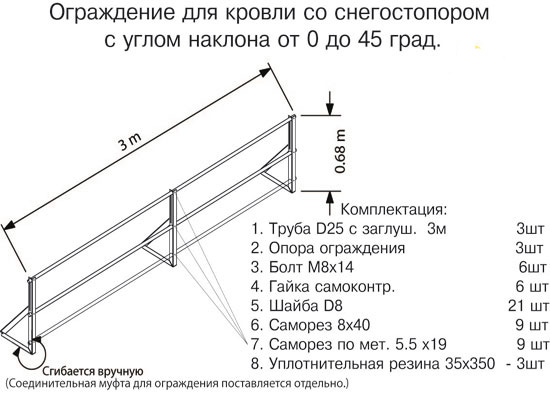

Стандартное ограждение на кровле – сборная конструкция из вертикальных опор и двух или трех горизонтальных перекладин. Это трубы или решетки из стали (нержавейки, оцинковки), алюминия или меди. Высота – от 600 до 850 мм. Оно самое долговечное, монтаж его прост, не требует много затрат при ремонте всех элементов крыши, а также при эксплуатации. Кстати, самый долговечный материал – медь. Гарантийный срок ее действия – сто лет.

Самое простое ограждение на кровле – перила, более сложное – парапетное, которое опоясывает все сооружение. Материалы для них используются следующие: ограждение перилами может быть деревянным, парапетное сооружается из камня. Крепление ограждения на кровле достаточно простое, как и все другие детали. Парапетное ограждение – это непревзойденная надежность и долговечность, стоит лишь добавить, что он может выполняться и как декоративный художественный элемент. Каждый узел перил тоже может быть сделан в индивидуальном порядке.

Пожарные и эвакуационные лестницы

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

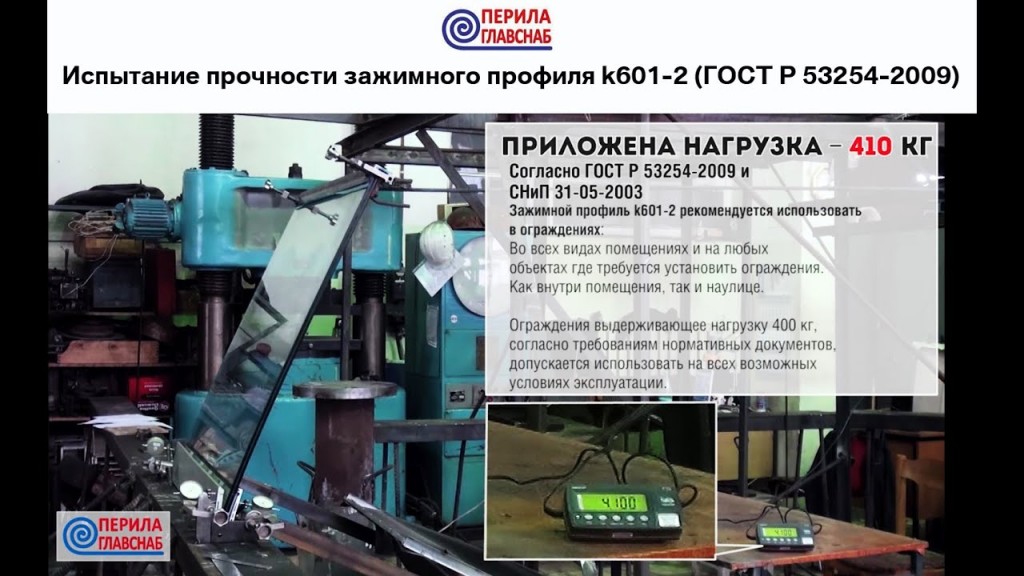

Нормы ГОСТ Р 53254–2009

Данный норматив регулирует производство и размещение в местах установки лестниц из металла для организации эвакуационных и аварийных спусков в промышленных и гражданских зданиях, а также для обустройства переносных конструкций.

При изготовлении металлических лестниц Госстандарт предусматривает следующие требования:

• глубина проступи не должна превышать 250 мм;
• ширина каждой ступеньки должна составлять не менее 900 мм;
• высота ограждения — не менее 1200 мм;
• если высота лестничного пролета превышает 20 м, требуется использовать исключительно маршевые изделия;
• при высоте подъема менее 20 м возможно применение вертикальных изделий;
• если два лестничных пролета располагаются в непосредственной близости, между ними необходимо соблюсти проем от 750 мм;
• пожарные лестницы в обязательном порядке защищают антикоррозийными красками или лаками.

Размеры ступеней.

ГОСТ на лестницы металлические вертикальные предписывает следующие нормы:

• для обеспечения безопасности, нижний пролет стационарной лестницы обязан быть выдвижным;
• в местах монтажа закладных деталей для установки вертикальной лестницы не должно быть трещин и сколов, нарушающих целостность поверхности;
• крепление пожарных лестниц обязано обеспечивать безопасный спуск взрослого человека;
• каждая ступень обязана выдерживать вертикальную нагрузку в 180 кгс, примененную к центральной точке конструктивного элемента;
• степень нагрузки для ограждения конструкции обязана составлять 54 кгс и более;
• расстояние между крайними точками ступенек по вертикали ограничено 350 мм;
• отступ от опорной поверхности до края конструкции — от 300 мм;
• расстояние от нижней точки крайней ступени до поверхности земли ограничено 1500 мм;
• размер ступеней по ширине допускается от 600 мм для конструкций без ограждения, и не менее 800 мм для изделий с ограждением;
• обслуживание стационарных лестниц по строительным нормам производится не реже, чем раз в 5 лет.

Размеры вертикальных лестниц.

Монтаж кровельного ограждения

Перед монтажом кровельных ограждений необходимо выполнить разметку. Расстояние от края крыши до вертикальных стоек опор должно составлять не менее 35 см.

Самые простые конструкции состоят из ограждающих элементов и опорных стоек. Опорные элементы изготавливают из стальных труб или профилированного металлопроката. Чаще всего используются треугольные опорные стойки. Горизонтальная часть ограждения изготавливается из труб или металлопроката меньшего сечения.

Для крепления опор используются специальные кронштейны, позволяющие регулировать угол наклона конструкции. Возможно индивидуальное изготовление опор с заранее заданным углом наклона.

Расстояние между опорами составляет 0,9…1,2 м. Если длина ограждающих элементов равна 2,0 м, пролет крепится на 2-х опорах. При длине пролета 3,0 м количество опор увеличивается до трех.

Чтобы не повредить кровельные материалы, опоры устанавливаются на резиновые прокладки. Если на крышу уложен ондулин, опоры ограждения крепятся между его волнами.

При монтаже необходимо следить за тем, чтобы стойка опоры приняла строго вертикальное положение.

Для монтажа горизонтальной части ограждения в секциях и опорах просверливаются отверстия. Расстояние между отверстиями на опорах должно быть равно расстоянию между горизонтальными перекладинами секций.

Диаметр верхнего и нижнего отверстий должны быть равны соответственно 11 мм и 9 мм. Верхняя перекладина ограждения крепится болтами М10х35, нижняя фиксируется болтами М8х55.

После окончания монтажа отверстия в горизонтальных перекладинах закрываются заглушками из полиэтилена. Все точки крепления кровельного ограждения обрабатываются герметиком.

Необходимо отметить, что монтаж кровельных ограждений на наклонных крышах часто совмещают с установкой кровельных мостиков и снегозадержателей.

Как правило, функцию снегозадержателя выполняют дополнительные перекладины в нижней части секций или решетчатые экраны, заполняющие каркас ограждения.

Высота парапета на плоской кровле снип

Ранее плоская кровля встречалась нечасто. В основном она использовалась при обустройстве производственных или коммерческих зданий. Сегодня данная тенденция существенно изменилась, и такой вид крыши можно увидеть на любом сооружении, даже жилом. Объясняется это просто. Во-первых, цена обустройства плоской кровли невысока. Поэтому многие отдают предпочтение именно ей. Во-вторых, она имеет оригинальный вид и многофункциональна, позволяет использовать пространство крыши для разных целей.

Плоская крыша – это гидроизоляционный материал, который уложен в несколько слоев на специальную основу из битума. При ее обустройстве важным элементом является так называемый парапет. Он представлен в виде небольшого возвышения, установленного по всему периметру здания. Парапет служит барьером безопасности, который указывает границы крыши. Кроме этого, он ее защищает от ветровых потоков. Без парапета крышу они могут сорвать или вовсе разрушить.

Также он отвечает за отвод влаги, которая образуется на кровле после дождя или других атмосферных осадков. Если его не соорудить, то вода будет течь по самим стенам. Со временем избыток жидкости приведет к размыванию, содержащегося в них цемента, и они начнут разрушаться. Парапет направляет ее в специальный приемник, который устанавливается на крыше. По нему вода стекает внизу. Кроме этого, зимой парапет препятствует образованию сосулек, так как его порог наравне со стенками здания.

Обустройство парапета крайне необходимо и выполняется по установленным правилам. В итоге он должен отвечать определенным требованиям, которые к нему предъявляются. Так, например, показатель высоты парапета прописан в СНиПе.

Парапет на плоской крыше: особенности

При этом его конструкция может быть разной – скатной или ровной. Также желательно использовать ограждения, которые производятся с учетом индивидуальных особенностей здания. Для этого разрабатывается специальный проект. В нем учитываются все требования обустройства парапета.

Парапеты на плоских крышах: варианты обустройства

Ограждения на плоской кровле обустраиваются разными способами. В зависимости от своей конструкции, они бывают:

1. Бетонные или железобетонные. Их можно встретить в высотных домах панельного типа. Обустраивают их в период возведения здания или после того, как сделана крыша.
2. Кирпичные. Они являются продолжением непосредственно стен здания. Процесс их возведение происходит в период главного строительства.
3. Металлические. Они представлены в виде металлических профилей, которые крепятся на специально подготовленные защитные детали. Для этого используются анкеры. В основном в качестве такого паркета используют нержавеющую сталь, поскольку оцинкованная в процессе эксплуатации может разрушиться впоследствии коррозии. Это ухудшит ее внешний вид и снизит срок службы.

Кроме данных вариантов, используют и комбинированные парапеты. Они включают в себя несколько разных материалов. Самый яркий пример такого парапета – это металлические перила, которые прикреплены на основание из кирпича или бетона.

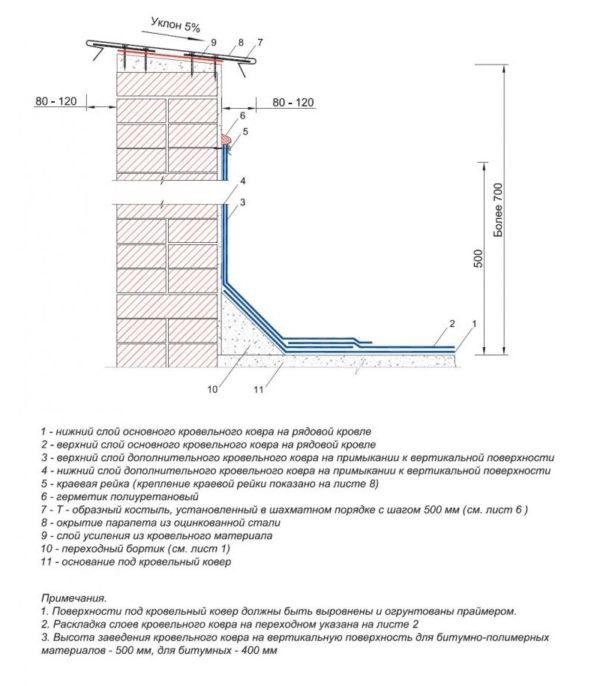

Высота парапета: какие предъявляются требования

Парапет – это сложная конструкция. При ее обустройстве важно учитывать разные нюансы. Высота парапета – это первый и наиболее важный параметр, за которым необходимо следить при обустройстве данной конструкции. Чтобы его узнать, потребуется изучить СНиП. В этой системе приведены все пояснения относительно данного вопроса. Он указывает ограничения высоты парапета для зданий разной высоты.

Так, на постройках с высотой менее десяти метров разрешается не обустраивать защитное сооружение на плоской кровле. А тем, у которых более десяти метров, наличие парапета необходимо. И совершенно не важно, эксплуатируется кровля или нет. В некоторых случаях этот фактор не учитывается.

Ограждение на плоской кровле при использовании крыши с разными целями обязательно. При этом количество этажей или высота здания не учитывается. Если крыша с уклоном, и он составляет одиннадцать и более градусов, то также делается ограждение.

При этом его высота должна быть больше шести метров.

Что касается особенностей возведения парапета, то есть тоже некоторые ограничения. Так, его высота должна находиться в диапазоне от 45 до 120 сантиметров. Но иногда можно встретить конструкцию гораздо выше. В основном это заранее предусматривается особенностями здания или архитектурными идеями. При этом необходимо использовать дополнительные элементы при сооружении такого парапета. Так, на него устанавливается защитный фартук.

Верхнюю часть парапета необходимо делать крепкой и прочной, чтобы она надежно была защищена от дождя, ветра, снега и прочего. В противном случае быстро разрушится. Для этого применяют оцинкованную сталь, медь, дополнительный слой бетона или гидроизоляцию рулонного типа. Они повышают ее прочность и стойкость к воздействию различных осадков.

Какая должна быть высота перил на лестнице по госту

Лестница, представляет собой сложное инженерное сооружение. Поэтому к процессу ее установки следует подходить максимально серьезно, так как даже небольшие недочеты и ошибки в расчетах могут привести к серьезным последствиям, особенно в общественных местах. Поэтому важность соблюдения различных показателей и в первую очередь высоты перил на лестнице по ГОСТ трудно переоценить.

Достаточно неверно рассчитать нагрузку, которую она способна выдержать и в итоге все сооружение может стать источником повышенной травмоопасности.

Неправильная высота ступеней приведет к серьезному дискомфорту в процессе использования.

Неверно подобранная высота перил может стать причиной того что они и вовсе перестанут выполнять свою функцию и предназначение, и превратятся в лишний загромождавший элемент.

Правильно рассчитанные параметры на начальном этапе позволят получить надежную конструкцию

Общее устройство перил

Все перила состоят из следующих основных частей:

Поручень – важнейшая часть, представляет собой горизонтальный элемент служащий одновременно ограждением и ручкой, за которую удобно держаться при подъеме или спуске;

Стойки – в отличие от поручня это вертикальный элемент, в качестве стоек в большинстве случаев используются балясины. Используют их как опоры, поэтому их нужно максимально надёжно крепить к лестнице, и они не должны качаться;

Заполнение, обычно используется в качестве декоративного либо дополнительного заградительного элемента или обоих сразу;

Тумба – по сути, также опорная стойка, установленная в конце и в начале лестницы, отличается большим диаметром в сравнении с обычными балясинами, иногда имеет отличия и по форме.

Обратите внимание!!! Существуют также другие виды конструкции лестничных перил, они относятся к нестандартным. Например, когда в их качестве выступает цельный лист стекла или плиты, изготовленные из полимеров.

Высота перил для разных учреждений

Стандарты для ограждений

Для так называемых ступенек общего назначения к которым относятся, в том числе и те которые можно встретить в любом доме согласно СНИП и ГОСТу существуют следующие стандарты, одинаковые для всей территории СНГ:

• Согласно требованиям ГОСТа, перила обязательно должны устанавливаться на лестницу, число ступеней которой от трех и выше;
• На маршевых конструекциях разрешено использовать любую конструкцию перил, и материал, главное чтобы они соответствовали всем требованиям по прочности надежности, параметрам и безопасности;
• Если ступеньки прилегают вплотную к стене, можно использовать специальные перила пристенной конструкции, в этом случае от стены до поручня расстояние должно быть не меньше 70 мм. При желании можно обойтись и без установки поручней у стены;
• Согласно СНИП оградительная конструкция лестниц в обязательном порядке должна выполняться из огнестойкого материала. Если она изготавливается из дерева, следует дополнительно усилить их устойчивость к огню путем нанесения защитных составов. Также важно защитить перила от коррозии, под действием которой они могут терять свою прочность и перестают соответствовать необходимым требованиям;
• По ГОСТу 25772-83 лестничное ограждение должно иметь высоту 0,9 м. и быть достаточно прочным, чтоб выдержать нагрузку в 0,3 кН/м
• Ширина ступеней превышает 1,25 метров, обязательна установка перил с двух сторон, если же величина превышает 2,5 метра, дополнительно требуется установка поручней по центру марша;
• На стандартных маршевых конструкциях заполнение под поручнями допускается самое разное и причудливое, важно лишь, чтоб при этом соблюдалось требование к прочности.

Обратите внимание!!! Лестницы, установленные в домах или помещениях, где часто бывают дети и подростки, автоматически считаются лестницами специального назначения, и заполнение для них должно выполняться в соответствии с требованиями техники безопасности.

Стандарты для пристенных опор

Стандарты для лестниц специального назначения

К ним в первую очередь относятся те, которые установлены в местах массового скопления детей.

Это школы, детские сады и другие учреждения, также сюда следует относить и подобные сооружения для инвалидов и установленные в местах массового скопления людей, например в торговых центрах, и др.

Лестницы установленные в домах в которых имеются дети также относятся к конструкциям специального назначения. К ним требования согласно ГОСТу куда более суровые:

• Ограждения должны иметь высоту как минимум 1,2 м, в учреждениях для детей с особенностями умственного развития минимальная высота перил составляет 1,8 м;
• Балясины и поручни не должны иметь острых углов и опасных выступов способных привести к травме;
• Заполнение должно иметь исключительно вертикальную конструкцию, без горизонтальных элементов, которые могут послужить ребенку в качестве лестницы, по которой он смог бы лазить;
• Помимо основных поручней перила должны иметь и дублирующие на высоте от 0,5 метров до 0,75 метров;
• По требованиям СНИПа между балясинами расстояние не должно превышать 10 см, это необходимо для того чтоб ребенок не смог протиснуться между ними и получить в результате травму;
• Сплошное заполнение пространства под перилами в детских учреждениях использовать запрещено.

Лестничное ограждение в детском саду

Как видно требований и стандартов большое количество, однако все они довольно простые и легко выполняются.

Главное их предназначение это обеспечить максимальный комфорт при пользовании лестницей, а также обезопасить людей находящихся на ней.

Ведь данные сооружения предназначены для подъёма порой на очень большую высоту и отсутствие таких элементов как перила могут сделать ее использование и вовсе невозможным без серьезной угрозы для жизни.

Также следует оговориться, что в большинстве случаев, указания по ГОСТу и СНИПу являются лишь рекомендациями, особенно для частных домов, где все можно устанавливать под личные параметры, а рекомендации учитывать лишь как оптимальные параметры на свое усмотрение.

Нормы ГОСТ и СНИП для пожарной лестницы

Процесс монтажа и установки эвакуационных сооружений регулируется ГОСТ 23118, нормативными актами СНиП и Проектом Свода Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

Технология выполнения сварных швов прописана в ГОСТ 5264 и в указанных выше актах строительных норм и правил. Поверхность швов не должна быть покрыта ржавчиной и окалинами, а также иметь выступы острой формы и заусенцы.

ГОСТ устанавливает требование к защитным покрытиям – класс 5 и выше. Необходимые антикоррозионные свойства регламентирует СНиП.

Согласно нормам, все пожарные лестницы, в том числе и выносные, необходимо надежно прикреплять к зданию. Только прочная конструкция выдержит любую нагрузку во время эксплуатации.

Согласно нормам, этажи, через которые проходит пожарная лестница, нужно оборудовать площадками из специальных настилов с нескользким покрытием. Главная цель – добиться его сцепления с подошвой обуви. Это минимизирует риск падения людей. Аналогичное требование предъявляется и к ступеням.

Вывод

Кровельный парапет – прочная конструкция, которая служит для украшения здания, обеспечения безопасности людей, в том числе при проведении высотных работ, снегозадержания и сопротивления ветровой нагрузке. Изделие может быть выполнено из кирпича, блока, иметь монолитную структуру, нередко парапет делают из металла или комбинируют материалы. Ввиду повышенных требований к надежности конструкции поручать установку нужно опытным мастерам.
