Как правильно сделать крышу дома своими руками

Площадь четырехскатной крыши

4-скатная кровля имеет высокий спрос среди современных потребителей. Она предусматривает наличие четырех скатов, располагающихся под определенным углом по отношению к основанию. Для расчета площади такой крыши нужно:

• определить размер каждого отдельного ската;
• суммировать все, что получилось.

Нужно перепроверить все показатели, полученные в результате подобных расчетов, в противном случае можно получить либо недостаток, либо, наоборот, излишек строительных материалов. Практически все проектные либо строительные компании в качестве исходных данных имеют проекцию крыши, а значит, и площадь основы под ней.

Перед тем как начинать расчет работ, нужно разбить зону проекции на несколько составляющих – простых фигур:

• прямоугольников;
• квадратов;
• треугольников.

Что касается формулы расчета площади каждой из них, то она хорошо известна со школьной скамьи. Поэтому на все эти просчеты с помощью калькулятора уйдет немного времени.

Учитывая, что каждый элемент конструкции находится под определенным углом, нужно умножить его площадь на принятый косинус угла наклонов против скатов. После того как все значения будут известны, их надо сложить, чтобы в итоге получилась площадь четырехскатной крыши. Однако в процессе произведения всех этих расчетов важно соблюдать следующие правила:

• брать в расчет площадь всех пристроек здания;
• измерить всю длину ската;
• прибавлять пять процентов длины для свесов, парапетов и брандмауэров;
• учет типа кровельного покрытия, поскольку каждый из них отличается своими нормами расхода;
• при покрытии рулонными материалами или битумной черепицей длина скатов склонна уменьшаться как минимум на 70 см.

Как определить сложность работ при покрытии крыши

Большой объём однотипных (однообразных) любых работ, в том числе и кровельных, всегда удобней (выгодней) выполнять, чем работу, требующую дополнительных перемещений материалов и людей, изготовление дополнительных приспособлений, дополнительных затрат времени и т.п.

Сложность кровельных работ учитывают в зависимости от конфигурации крыши и площади её покрытия.

Кровля разбивается на секции, с подсчётом площади каждой секции, а затем суммируется в общий объём работ.

Вариант устройства многощипцовой (многогранной) кровли жилого дома для подсчёта её площади показан на рис.3.

Для выполнения расчёта работ на крышах со сложной конфигурацией применяются коэффициенты изменения трудозатрат на покрытие крыши (таб.2).

При площади покрытия кровли более 200 м2 — коэффициент принимается равным к=1. При меньшей площади покрытия трудозатраты умножают на коэффициенты, приведенные в таблице.

Коэффициенты изменения трудозатрат (нормы времени) в зависимости от площади покрытия:

Таблица 2: Коэффициенты трудозатрат в зависимости от площади покрытия крыши

При уклоне скатов () покрытий крыш более 70% (1:1,4) трудозатраты умножают на повышающий коэффициент:

• для черепичных и деревянных покрытий — к=1,25;
• для покрытий из асбоцементных и шиферных (сланцевых) материалов, в т.ч. металлошифера — к=1,35.

Нормы на покрытие сложных крыш с криволинейной поверхностью применяют независимо от уклона.

При работе с переносных лестниц, стремянок трудозатраты умножают на коэффициент к=1,15, а при работе с подвесных люлек — на к=2.

При использовании в работе кровельной стали тяжелее чем 4 кг в 1 м2 стали — применяют коэффициент повышенной тяжести материала — к=1,4.

При применении в ремонте крыши листовой черной кровельной стали, бывшей в употреблении и требующей предварительной очистки её щетками, проолифки и обрезки кромок, трудозатраты умножают на коэффициент к=1,3.

При производстве работ по устройству крыши и кровельных конструкций следует руководствоваться требованиями СНиП  «Несущие и ограждающие конструкции», СНиП * «Жилые здания» и соответствующими разделами правил техники безопасности, приведёнными в СНиП III-4-80, рабочими чертежами и указаниями ППР — проекта производства работ.

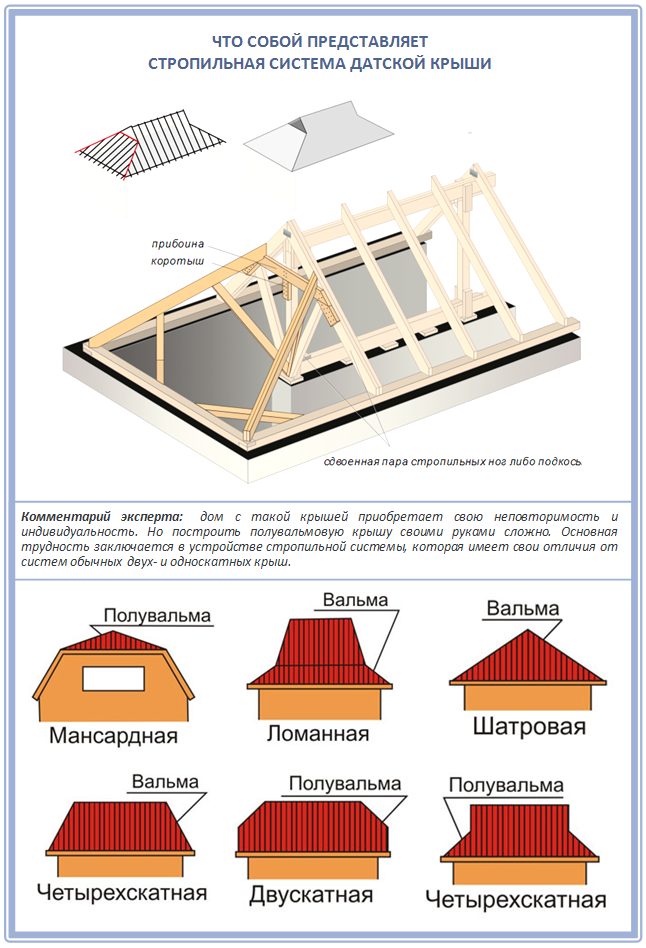

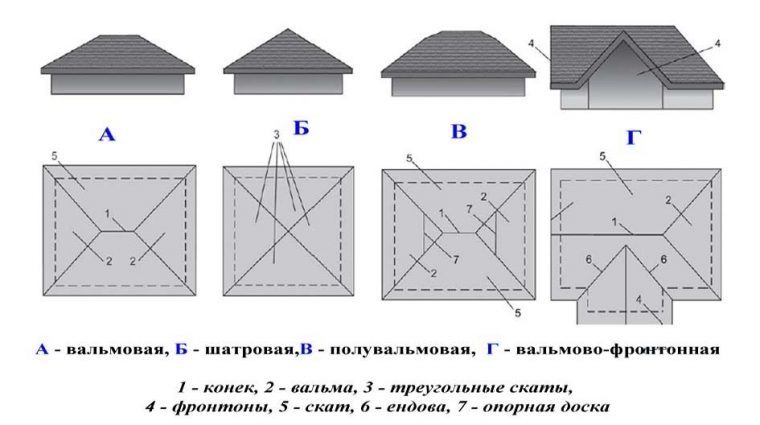

Разновидности крыш домов

Первым делом нужно определить, какой формы будет крыша дома. Существует немало разновидностей:

Односкатные крыши

Конструкция легко выполняется при отсутствии высокой мансардной стенки и небольшом уклоне. В случае, если владелец дома хочет, чтобы чердачное помещение было жилым, схема используется более сложная.

Двухскатные крыши

Чтобы сделать монтаж такой крыши дома, подойдет любая конструкция. При ее выборе учитывают пролет наружных стен, планировку внутренних несущих стен, перекрытия и уклона кровли.

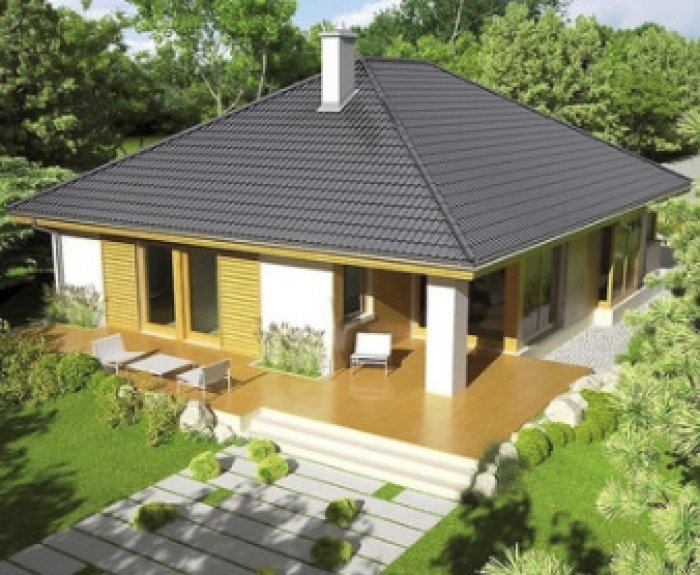

Четырехскатные (вальмовые)

Такая конструкция более сложная. Для нее используются балки и двойные затяжки.

Многощипцовая

Самой красивой и в то же время непростой в строительстве по праву считается многощипцовая конструкция. Усложнённая стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Мансардная

Конструкция легко выполняется с помощью решетчатых ферм.

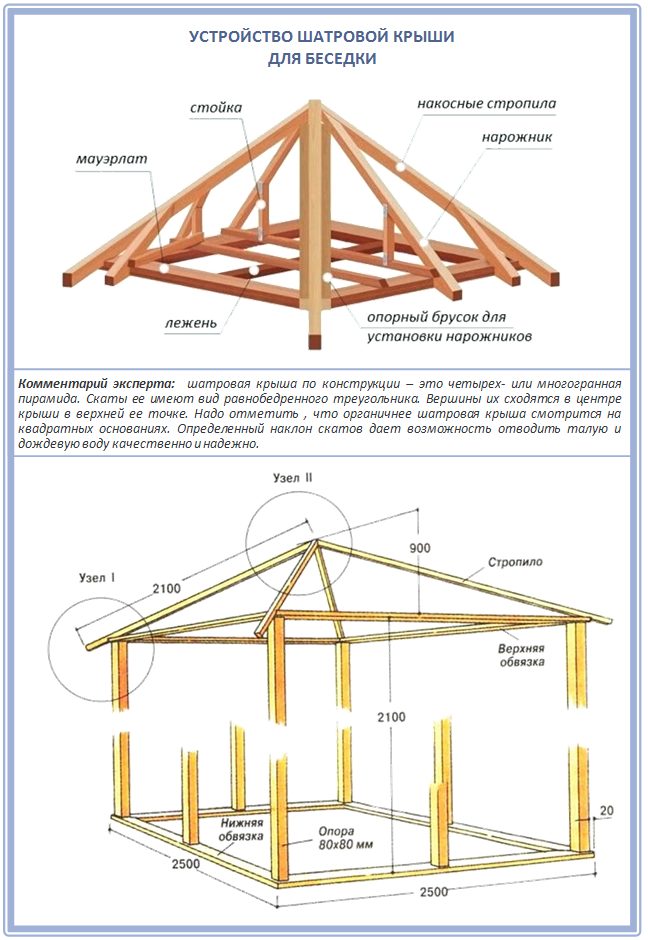

Шатровая

Такая крыша идеальна для балочно-затяжечной конструкции со стойками и подкосами.

Многоскатная

Такой вид крыши используется в домах со сложной планировкой. Относится к наиболее трудным типам крыш.

Крыша со скосом

Такая крыша подобна двухскатной, поскольку используется для такого же типа конструкции.

Мы рассмотрим несколько наиболее часто используемых форм с учетом их особенностей. Для экономии нервов и материалов нужно воспользоваться самым простым вариантом — используют перекрытие крыши одним единым скатом. Самостоятельно сделать монтаж такого каркаса – это наименьшая трудоемкость и большая скорость установки.

Однако, этот монтаж не без недостатков. При таком перекрытие нет возможности обустроить полноценный чердак или мансарду, потому что пространство под кровлей получится очень низкое.

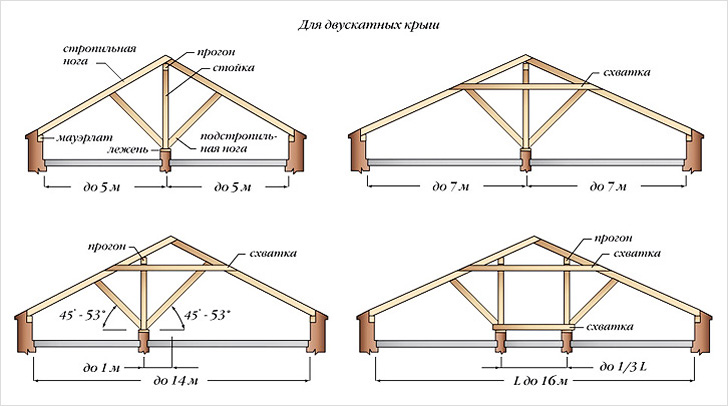

Какую систему выбрать – наслонного или висячего типа

Висячий тип стропильных систем можно выбрать, если соблюсти несколько важных условий. Во-первых, посередине дома не должно быть несущей стены. Во-вторых, расстояние от одной наружной стены до другой не должно превышать 10 м. Главное преимущество при использовании висячей стропильной системы – это отсутствие необходимости монтировать стойки и закреплять коньковый брус.

При монтаже висячей конструкции важно верхние части соседствующих стропил запилить под углом. Между собой стропила следует сбить гвоздями. При этом нижние части стропильных ног создают упор на внешнюю стену. То, что отсутствуют стойки – это очень удобно в случае, когда планируется обустроить мансарду. Балки перекрытия стягивают конструкцию, выполняя функцию затяжек. Сделать крышу прочнее можно, если установить верхнюю затяжку в полуметре от конька. В чём состоит разница между наслонной и висячей системой стропил, вы можете посмотреть на рисунке ниже:

Если в конструкции дома присутствует центральная несущая стена, рекомендуется использовать наслонную стропсистему. Технология монтажа предполагает укладку на стену, лежня. После этого на лежень следует закрепить опорные стойки. А уже на стойки нужно прибить коньковый брус. Монтаж наслонной стропильной системы отличается экономичностью и простотой в применении.

При проектировании разноуровневых потолков вместо стоек используют кирпичную стену. В таком случае с помощью стены чердачное пространство делится на 2 половины.

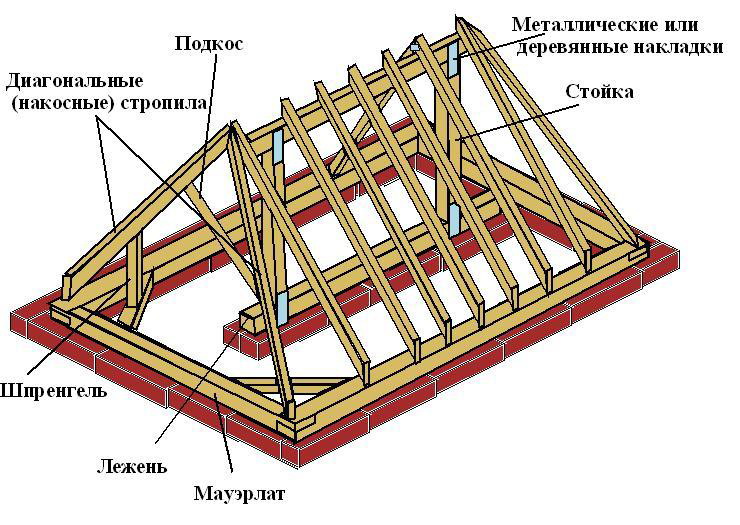

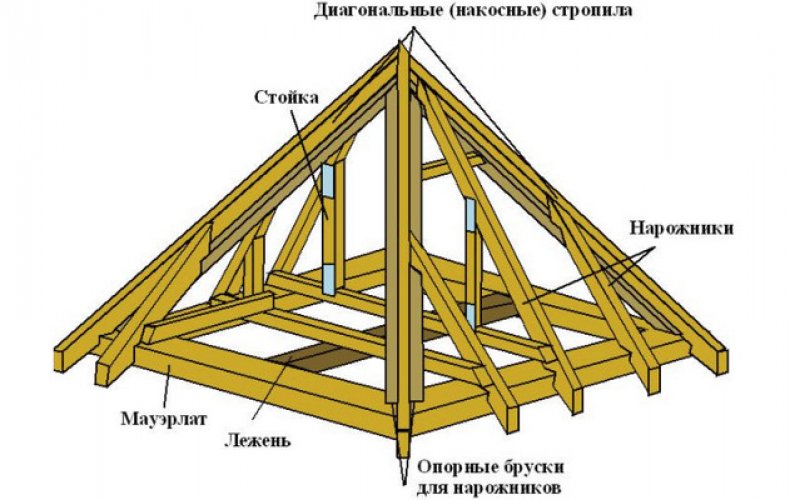

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

• Мауэрлат. Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
• Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
• Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
• Стойки нужны для поддержания каркаса четырехскатной конструкции.
• Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
• Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
• Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
• Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
• Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

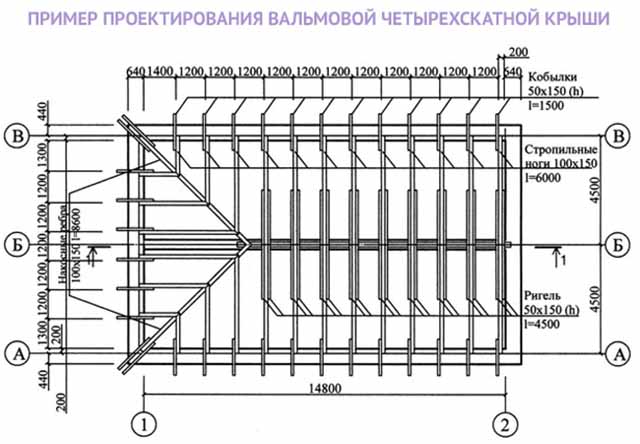

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Рекомендуем к прочтению:Монтаж каркасной односкатной крыши на сарай своими руками

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.

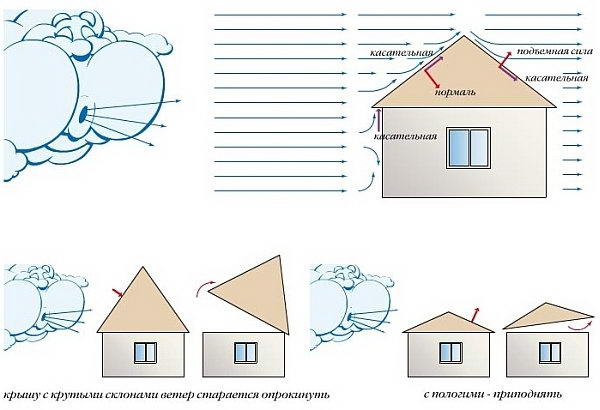

• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Как рассчитать четырехскатную крышу?

Перед тем, как построить четырехскатную крышу, необходимо произвести все расчеты, где определяется количество материала для сооружения стропильного каркаса, устройства кровельного пирога и укладки кровли. Расчет можно осуществить при помощи специальных компьютерных программ и чертежа четырехскатной крыши. Однако лучше это сделать самостоятельно, воспользовавшись элементарными математическими формулами.

Перед тем, как рассчитать площадь четырехскатной крыши, следует составить план конструкции с нанесением всех необходимых размеров.

Полезный совет! На данном этапе следует выбрать кровельный материал, от которого будет зависеть угол наклона кровли. Чем он острее, тем скат крыши длиннее и расход материала больше.

На первом этапе определяется угол наклона скатов. Он зависит от климатических особенностей конкретного региона, целевого назначения чердачного помещения, выбора кровельного материала, расчет которого можно увидеть на схемах, расположенных на специализированных сайтах в сети Интернет.

Правильные расчеты размеров четырехскатной крыши и возможных нагрузок, позволяют избежать дополнительных расходов на материалы и увеличивает эксплуатационный срок конструкции

Угол наклона может быть в пределах от 5 до 60 град. Для регионов с обильным количеством атмосферных осадков и сильными ветрами следует выбрать угол наклона в диапазоне от 45 до 60 град. Если регион характеризуется малоснежными зимами, редкими дождями и малоинтенсивными ветрами, тогда угол можно выбирать значительно меньшим.

Для угла наклона в 5-18 град. следует отдавать предпочтение рулонным материалам, для угла 14-30 град. целесообразно применить асбестоцементные листы или металлопрокат.

Далее выполняется расчет высоты конька крыши. Для этого используются специальные таблицы или тригонометрические формулы для прямоугольного треугольника. После этого необходимо произвести расчет стропил, сечение которых подбирается с учетов нагрузки. Здесь учитывается вес стропильной конструкции, кровельного пирога, величина угла наклона скатов и воздействие окружающей среды. Далее определяется шаг стропил с последующей проверкой их несущей способности.

Форму, тип и размер крыши непроходимо выбирать исходя из характеристик здания и погодных условий региона

При составлении чертежа четырехскатной крыши следует определиться с устройством стропильной системы. Вид стропильной системы, схемы наглядно это отображают, подбирается исходя их способа крепления стропил. Дома с несущими стенами или опорами из столбов предполагают использование наслонных стропил. Там, где нет возможности устроить опору, следует выполнить висячие стропила.

Как посчитать площадь четырехскатной крыши и выполнить расчет кровельного покрытия?

Расчет четырехскатной крыши выполняется с соблюдением определенных правил:

1. Общий чертеж устройства стропильной системы четырехскатной крыши необходимо разложить на отдельные геометрические фигуры с нанесением всех размеров.
2. Длина ската определяется измерением расстояния от конька до крайней линии карниза.
3. Расчет площади всех фигур осуществляется с использованием математических формул.
4. Каждый наклонный скат крыши рассчитывается по формуле, где площадь фигуры следует умножить на косинус угла, который соответствует расположению кровельного материала.
5. Если наклонный скат имеет форму неправильного треугольника, его необходимо разбить на правильные фигуры и выполнить расчет.
6. После получения данных по каждому из элементов, конечные значения суммируются.

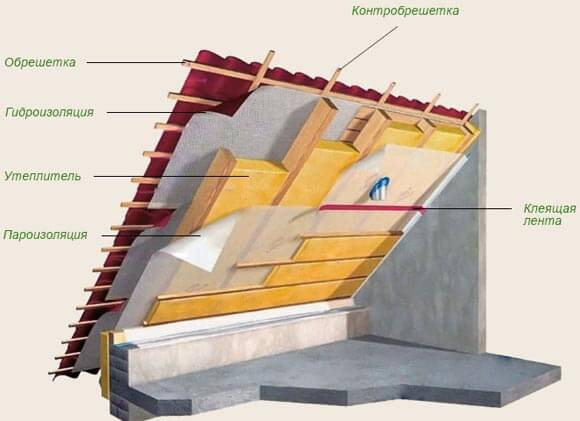

Схема устройства кровельного пирога

При расчете общей площади четырехскатной крыши, не нужно вычитать значения площадей небольших элементов, таких как вентиляционные каналы, слуховые окна, дымоходные трубы, зенитные фонари или парапеты. Их площади настолько незначительны, что не приведут к большим финансовым затратам.

Далее можно приступать к расчету метража выбранного кровельного материала.

Важно! Следует помнить, что площадь кровли не совпадает с площадью кровельного материала.

Каждый кровельный материал имеет особенность укладываться внахлест, величина которого зависит от конкретного типа изделия, что соответственно, увеличивает расход материала.

При расчете кровельного материала необходимо к общей площади кровли прибавить 15% запаса материала, что идет внахлест. Также следует учитывать количество отходов, на которые необходимо прибавить еще 20%.

Тип обрешетки выбирается исходя из вида кровельного покрытия

Имея полученный результат, необходимо правильно рассчитать количество листового кровельного материала. Для этого общее значение делится на площадь одного листа. Определение длины листа материала производится по высоте ската. Однако следует помнить, что чем длиннее лист, тем более затруднителен процесс его транспортировки. Поэтому, исходя из площади крыши, подбирается наиболее подходящий размер.

Если крыша имеет большие габариты, лучше отдать предпочтение мягким кровельным материалам, при использовании которых образуется минимальное количество отходов. Однако здесь следует учитывать, что данные покрытия требуют устройства сплошной обрешетки, что увеличивает дополнительные расходы.

Расчет параметров четырехскатной крыши

Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши. Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Мы будем рассматривать 2 типа 4-х скатной крыши: 1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке). 2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

• Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
• Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
• Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
• И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Похожие калькуляторы:

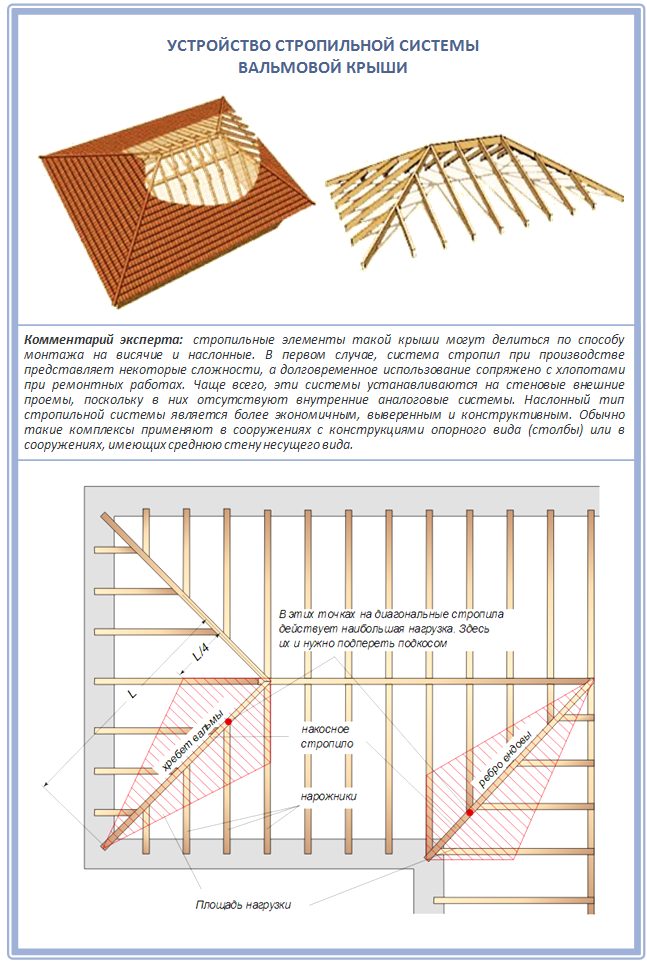

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород. Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска. Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Онлайн калькулятор расчета угла наклона крыши

В случае если Вам не требуется полноценная система расчета кровли или если в процессе расчета потребовалось посчитать длину ската или его угол, то мы сделали для Вас калькулятор наклона крыши. Данный калькулятор абсолютно бесплатен и не требует регистрации.

В калькулятое наклона крыши можно посчитать: длину ската, угол наклона кровли, длину порекции кровли и высоту кровли — все в зависимости от уже имеющихся данных.

Возникли сложности? Ответы на все вопросы найдете в нашей справке!

Поделиться в социальных сетях:

Ответ для нашей задачи

Со стропилами все просто. Их длина 6 метров. Значит для одного ската крыши нам необходимо 0,945 куб.м. бруса сечением 150х150мм.

С обрешеткой тоже проблем нет. На обрешетку нам необходимо 0,165 куб.м бруса сечением 50х50мм.

А вот с ветровой доской чуть сложнее.  Несмотря на то, что длина  торца кровли чуть больше 6 метров рекомендуем взять 3 доски длиной 6 метров и сделать стыковку на торце в соотношении 1:2. Это позволит получить более прочную составную ветровую доску, чем в случае наращивания  200миллиметровго куска к  шести метровой доске.  В  этом случае нам понадобиться 0,066 куб.м. доски сечением 25х150мм.

Для второго ската крыши необходимо столько же  пиломатериалов.

Рубероид

Практичный, легкий, удобный рулонный материал одинаково хорошо подходит для подновления кровли в частном доме, хозяйственных постройках и других объектов. Как перекрыть правильно крышу мягким рулонным материалом:

Важно! Перекрытие крыш в частном доме рубероидом требует двойной укладки рулонов: первый слой получается подстилкой, второй – финишное покрытие. Таким образом создается сплошная поверхность, защищающая строение от протекания, да и сорвать пару слоев ветром будет проблематично, как и продавить снегом, льдом

После выкладки поверхность выравнивается катком, чтобы убрать возможные пузырьки воздуха – они затем преобразуются в конденсат и деформируют покрытие.

Для облегчения работы можно взять еврорубероид – материал, оснащенный защитной пленкой, служащей температурным индикатором. Правило укладки простое: не перегревать листы, иначе произойдет деформация покрытия.

Монтаж кровли

Монтаж

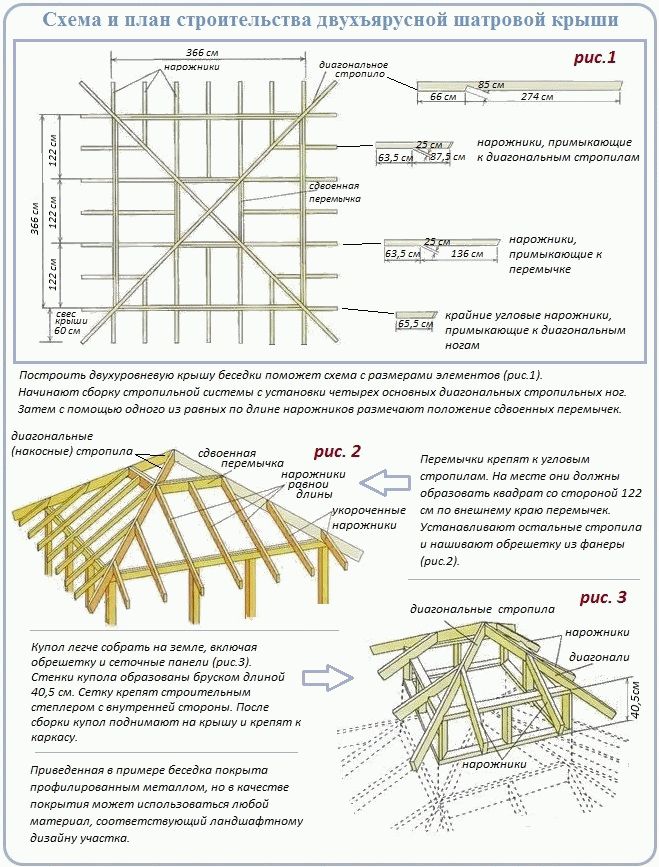

Каркас крыши шатрового типа содержит следующие элементы:

• стропила диагональные;
• опорный брус (мауэрлат);
• боковые и коньковые прогоны;
• подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

• стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
• наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

Стропильная система

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

Особенности конструкции

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

Какие программы для проектирования крыш существуют

Раньше строители перед тем, как приступить к работе по оборудованию крыши домов, должны были нарисовать схему. На основании рисунка осуществлялись замеры необходимых параметров, которые переносились на предварительно подготовленный план, нанесенный на лист бумаги. Людям современности повезло.

Интерфейс программы для расчета стропил кровли

Ведь есть специальные утилиты, которые самостоятельно все просчитают, главное корректно указать параметры. Стоит понимать, какие функции возможно выполнить с тем или иным софтом, чтобы подобрать для себя тот, который максимально комфортен.

Автокад

Программа с начала своего выхода начала пользоваться высокой популярностью.

И это не удивительно, ведь постоянные обновления и новые версии утилиты помогают людям использовать все новые и новые грани в процессе создания объемных конструкций, которые позволяют досконально построить процесс строительных и ремонтных работ.

В видео показывается процесс расчета кровли в программе Автокад.

Преимущества

1. В программное обеспечение вшиты объекты различной формы, с помощью которых можно сконструировать структуры, которые подойдут под конкретный случай.
2. Утилита позволяет просмотреть созданные объекты в 2D и в 3D режиме архитектурной визуализации.
3. Также, можно распечатать созданный чертеж, чтобы обустроить крышу по всем параметрам.
4. Внутри утилиты имеется набор всех необходимых инструментов, которые понадобятся для создания самых разнообразных объектов.
5. С помощью программы Автокад можно создавать презентационные и рекламные ролики, которые помогут заказчику в совершенстве понять, как будет выглядеть кровля его дома.
6. В программу можно загрузить подготовленные файлы, созданные в программе Excel или же заснятые на фотоаппарат. После загрузки файлов, можно работать с ними, совершенствуя с помощью утилиты Автокад и добавляя необходимые для создания проекта элементы.

   Интерфейс программы Автокад для расчета кровли дома

7. Работать в софте достаточно просто, панель задач создана таким образом, что она будет понятна и профессиональным проектировщикам, и начинающим пользователям подобной утилитой.
8. Пользоваться программой можно с любого компьютера, телефона или планшета. Поэтому софт может быть использован потребителями услуг любого уровня.

Недостатки

Для того чтобы программа полноценно и без сбоев работала, необходимо уточнить, совместима ли выбранная версия с программным обеспечением, установленным на компьютер.

Кровля Профи

Данная утилита чаще всего используется компаниями, которые указывают услуги строительства разным потребителям.

Интерфейс программы Кровля Профи

На этапе подготовки к строительству, не зависимо от того 1 или 3 этажа в здании планируется возводить, Кровля Профи поможет подсчитать, какое количество материалов необходимо для осуществления миссии, в частности, для крыши сооружения.

Преимущества

1. Удобный интерфейс.
2. Четкое понимание того, сколько сырья требуется закупить для качественного выполнения работы.
3. Программа четко просчитает, каким образом максимально экономно использовать материал, чтобы даже отрезки были пущены в дело.
4. После создания проекта, программа для расчета крыши выдает готовый чертеж, на основании которого можно осуществлять возведение конструкции кровли здания.

Каким образом считается длина стропильных ног и площадь кровли?

Давайте за исходные данные возьмем небольшой дом. Величина постройки 5х5 метров. Кровельный уклон всех скатов равен 30 градусам. Искомыми параметрами являются: высота крыши, длина стропильных ног по бокам и диагонали. Помимо этого, мы посчитаем площадь всей крыши.

Если вы не знаете, как рассчитать площадь четырехскатной крыши, то сейчас вы этому научитесь.

• Найти высоту чердачного помещения можно по следующей формуле: половина длинны от стороны умножается на tg кровельного уклона. Чтобы вам было понятнее, давайте я подставлю в формулу наши значения. 2,5х0,5774= 1,44 метра.
• Длина боковых стропильных элементов вычисляется практически так же: половина длины стены делится на косинус ската (2,5/0,866 = 2,9 метра).
• Что касается диагональных ног, то они высчитываются по теореме Пифагора, которую вы должны знать со школьной программы. Несмотря на внешнюю сложность данной формулы, вычисления довольно просты. Квадратный корень из суммы высот во второй степени плюс длина второй стороны так же во второй степени деленный пополам. Если вы ничего не поняли из слов, то приведу пример. Квадратный корень из 1,44 2 + 5 2 /2= 3,817. Если вспомнить одно правило, то в данной формуле ответ округляется только в большую сторону, так что ответ будет равняться 3,82 метра.

• Дабы посчитать площадь кровельной поверхности, то вам придется разделить ее на геометрические фигуры. Так поступают со всеми сложными кровельными системами. В данном случае мы имеем шатровую систему. В ней, можно выделить исключительно равнобедренные треугольники. Немного покопавшись в своей памяти вспоминаем формулу для определения площади треугольника. Длина основания, умноженная на высоту деленая на 2 и будет нашим ключом для определения площади одного кровельного ската. Шатровая система имеет 4 плоскости, так что получившееся значение при расчетах умножаем на 4.

Как видите, рассчитать четырехскатную крышу можно всего по нескольким формулам, главное знать первоначальные параметры.

Совершить расчеты на обычной вальмовой конструкции можно точно таким же методом. Единственной разницей здесь будет то, что в формулы подставляются площади и треугольника, и трапеции. Что касается других разновидностей вальмовых крыш, то там все труднее, но если следовать правилу: разбивать кровельную плоскость на известные геометрические фигуры и считать их площадь отдельно, то можно сделать это без особых усилий. В противном случае, все данные вы можете отдать специалисту, а он уже проведет соответствующие вычисления.

При помощи современных программ и устройств, сделать расчет стропильной части здания можно всего за пару минут. Поэтому если желаете сэкономить, то сделайте это дома, а при возникновении трудностей уже можете обращаться к специалистам. Кстати, ведя расчет площади четырехскатной крыши не забывайте про коньковый элемент. Его длина будет доходить только до начала вальм.

Как узнать площадь односкатной кровли

Теперь давайте посмотрим, как рассчитать площадь крыши с одним скатом. Узнать ее можно, воспользовавшись такими формулами:

• К = √А 2 + В 2 , где А — ширина пролета, В — высота стойки под стропила. К полученному результату К прибавляют длину свеса и получают длину стропила Т.
• С = Т х М, где С – площадь кровли, М – длина карниза ската.

Если высота стойки не известна, длину стропила часто находят немного по-другому: ширину пролета умножают на косинус угла и прибавляют длину свеса.
