Как правильно сделать чертеж свайного фундамента?

Зачем нужен чертеж свайного фундамента?

Чертеж позволяет:

• точно определить места установки винтовых свай, что позволит избежать деформации фундамента в дальнейшем;
• четко выдержать нужные расстояния между свайными изделиями;

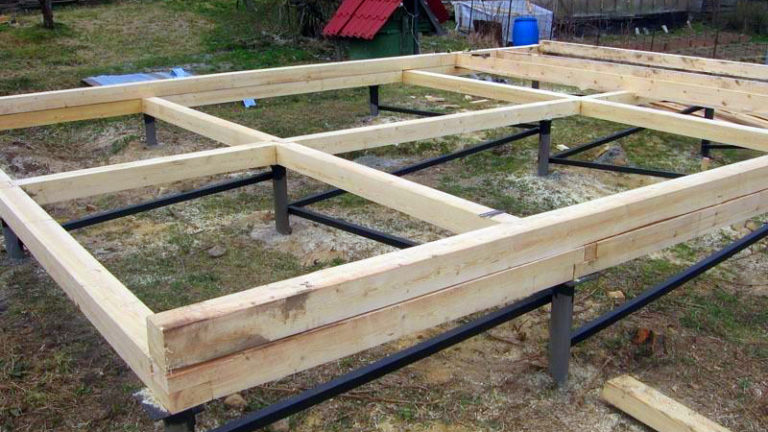

• представить, как будет выглядеть обвязка свай и как лучше ее сделать;
• рассчитать количество бетона, которое понадобится для последующего бетонирования ростверка;
• указать точные размеры отверстий под крепления, которые будут расположены в строго отведенных местах и т.д.

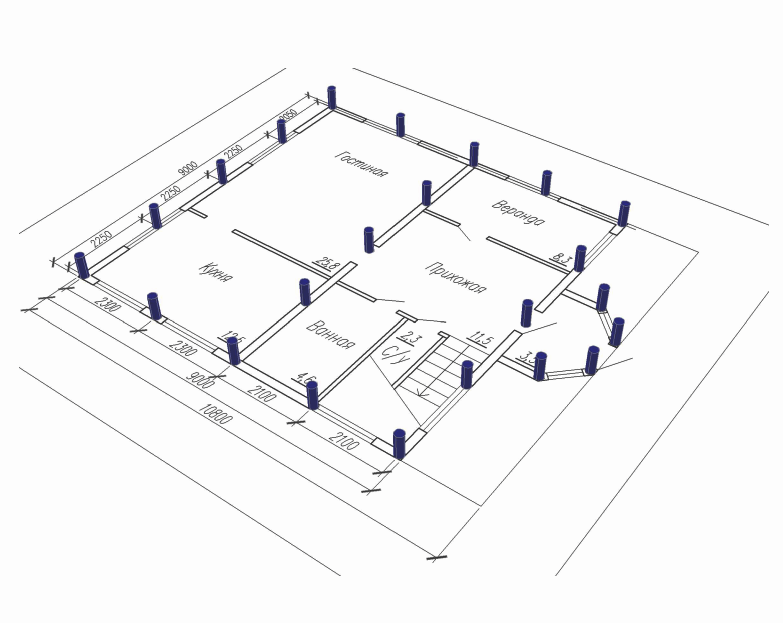

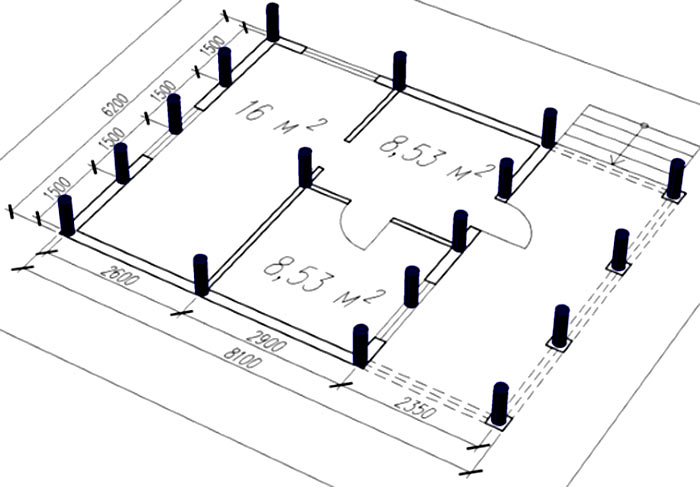

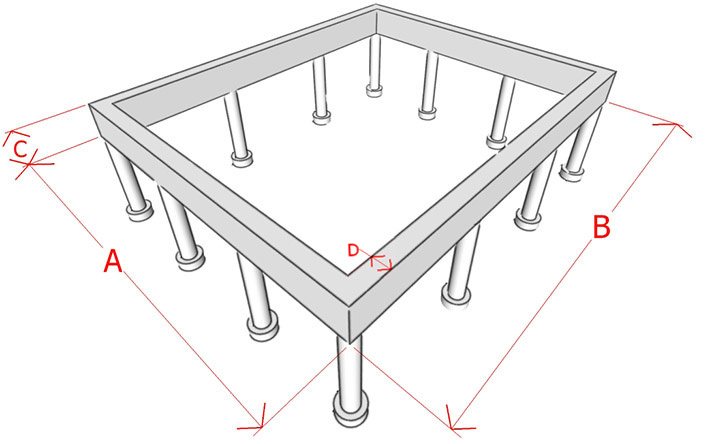

Пример основного чертежа свайного фундамента.

От чего зависит интервал?

От расположения конструктивных элементов в свайном поле зависит равномерность распределения нагрузок.

Факторы, от которых будет зависеть интервал между сваями:

1. Тип грунта и его физико-химические свойства.
2. Глубина промерзания.
3. Уровень подземных источников.
4. Вес дома и особенности его конструкции.
5. Несущая способность выбранных свай.

Шаг между опорами не всегда выбирается одинаковым. Составленный во всех деталях план дома позволяет определить точки, в которых нагрузка на основание будет максимальной.

Так, винтовые сваи в обязательном порядке вкручивают в следующих местах:

• под углами сооружения;
• по линиям несущих стен;
• под печами и каминами;
• у входной части;
• под тяжелым оборудованием и т.д.

С учетом всех параметров выбирают рациональное соотношение между шагом и характеристиками силовых элементов:

• диаметром опоры,
• толщиной металла,
• шириной лопастей,
• длиной трубы.

Как определить расстояние между винтовыми сваями?

Перед строительством дома на фундаменте с винтовыми сваями необходимо рассчитать нагрузку от всей конструкции на каждый квадратный м.

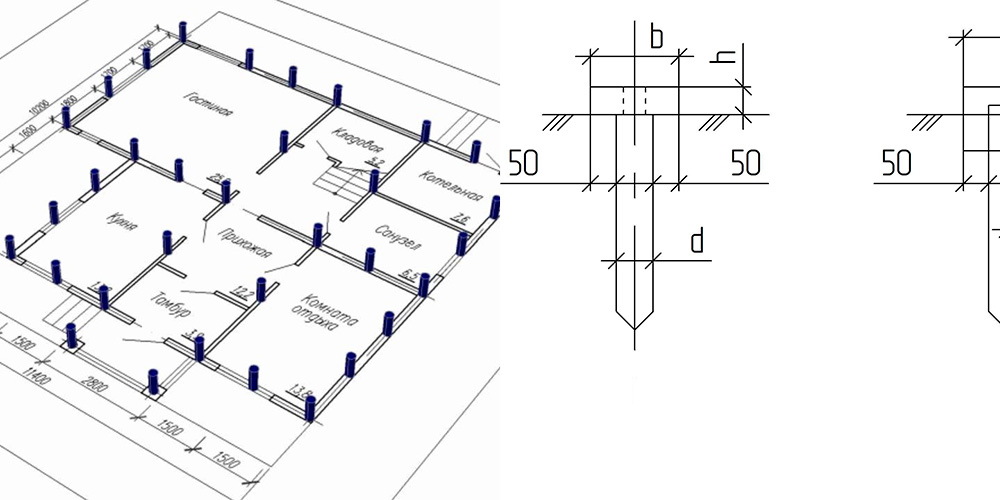

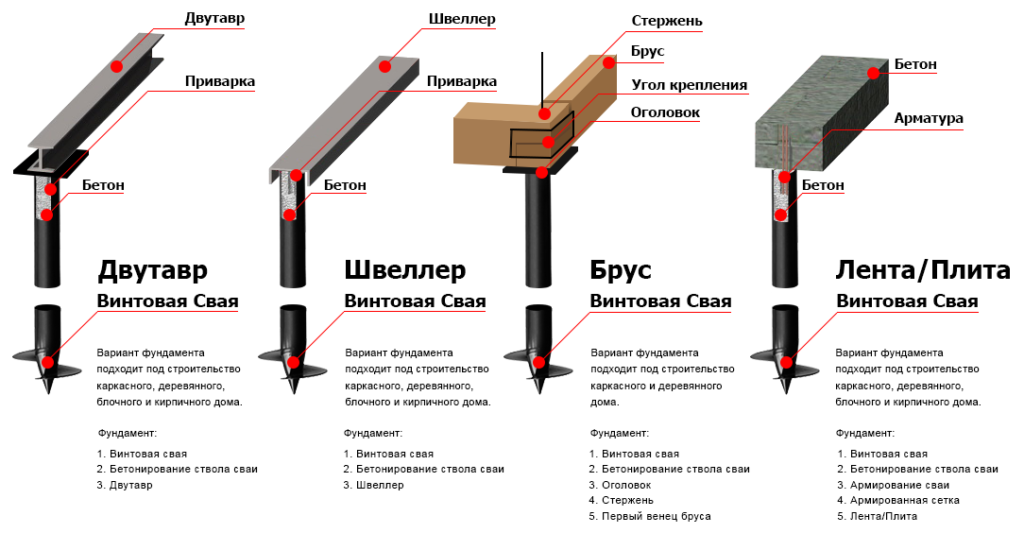

Схема винтового фундамента с ростверком.

Расчет должен проводиться еще на этапе проектирования. Для проведения всех вычислений существует стандартная схема, справиться с которой сможет каждый. Также следует определить и расстояние между винтовыми сваями.

При расчете необходимо учитывать следующие параметры:

• форму фундамента;
• нагрузку на основание и ее характер;
• тип грунта.

Схема закручивания сваи.

Важное значение имеет распределение свай по подошве ростверка. Оно делится на два типа: шахматное и рядное. При рядном распределении сваи устанавливаются в один ряд параллельно боковым граням ростверка. Расстояние между винтовыми опорами определяется по промежутку между ними. При шахматном распределении опоры располагаются под углом ростверка, и расстояние измеряется по диагонали, проложенной между соседними сваями.

Если промежуток между опорами слишком большой, то свайный фундамент, а соответственно, и само здание, будет неустойчивым.

При установке свай в правильные ряды нагрузка будет распределяться равномерно. Это позволит исключить образования крена дома в дальнейшем. В некоторых случаях расстояние между опорами может быть разным, что связано с неравномерными нагрузками.

Максимальное расстояние между сваями не должно быть больше 6d, где d – это диаметр столбов. Если значение будет больше, то каждая опора будет работать как одиночная, будет воспринимать повышенные нагрузки. Такая ситуация приводит к разрушению ростверка, обрушению здания.

В среднем минимальное расстояние между столбами составляет 2 м, а максимальное не превышает 2,9 м. Однако окончательные значения зависят от грунта и строящегося здания.

Факторы для подсчета и расстояние между сваями.

Для правильной установки данного типа основания дома мы должны учитывать множество факторов, а именно: какую нагрузку он сможет выдержать, сколько именно балок нужно, и какое должно быть расстояние между ними. Для расчета основания дома на опорах нам нужно знать:

• длину и ширину дома;
• высоту потолков и количество этажей;
• число внутренних несущих стен;
• тип кровли;
• материалы стен дома;
• тип перекрытий;
• полезную нагрузку;
• вид винтовой опоры;
• тип и плотность грунта;
• расстояние между сваями.

Длина и ширина дома играют важную роль при расчете фундамента и столбов. Так, чем длиннее и шире дом, тем больше столпов потребуется.

Тоже самое касается наличия нескольких этажей и высоты их потолков. От этих факторов зависит расчет точной нагрузки на будущий дом.

Большое число несущих стен дома позволяет ему быть более устойчивым по всему периметру, но и повышает нагрузку на столп.

Что касается типа кровли, то чаще всего дома перекрывают шифером, рубероидом или профнастилом. Рубероид и профнастил почти не отличаются в общем весе, шифер же имеет большую массу и требует много столпов.

Если вы собрались строить дом на опорах, то из материалов лучше всего применить каркасные стены, бревно и брус, пено или газобетон.

ПН – нагрузка создаваемая при эксплуатации помещения людьми.

Среди видов основ с лопастями существуют: ВСК 76х200х2500, выдерживает груз до 1 тонны; ВСК 89х250х2500, допустимая грузоподъемность — до 2000 кг; ВСК 108х300х2500, максимальный предел — 2500 кг;

Среди самых подходящих грунтов можно выделить глины, суглинки, супеси и песок. С понижением их плотности и повышением влажности может потребоваться большее количество столпов.

Снеговая нагрузка в РФ

Расстояние между сваями не должно превышать трёх метров, иначе ваша постройка провиснет. Так же помимо всех этих факторов стоит учитывать ветровые и снежные нагрузки.

Совет: после составлении чертежа установки покажите его профессионалу.

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

1. Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
2. Укажите тип строения – дом, гараж, бытовое сооружение и пр.
3. Укажите «этажность», если появляются соответствующие графы. Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.

4. Выбирайте материал вашего строения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Кликнете «Рассчитать».

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

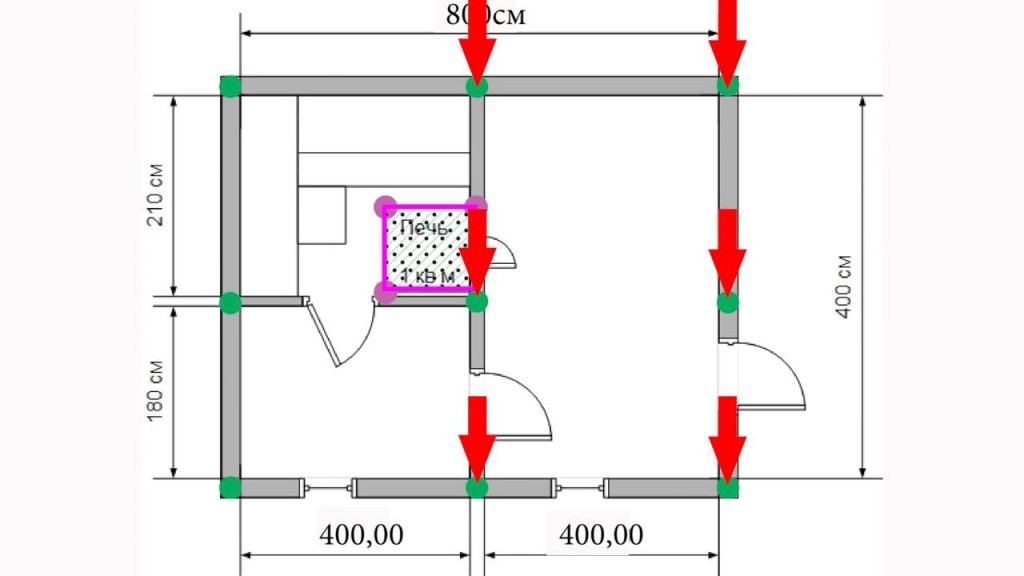

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Обратите внимание

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Проведите расчет на калькуляторе и по плану первого этажа и сравните результаты.

Свайный фундамент: расстояние между сваями (максимальное и минимальное)

Как устроен свайный фундамент?

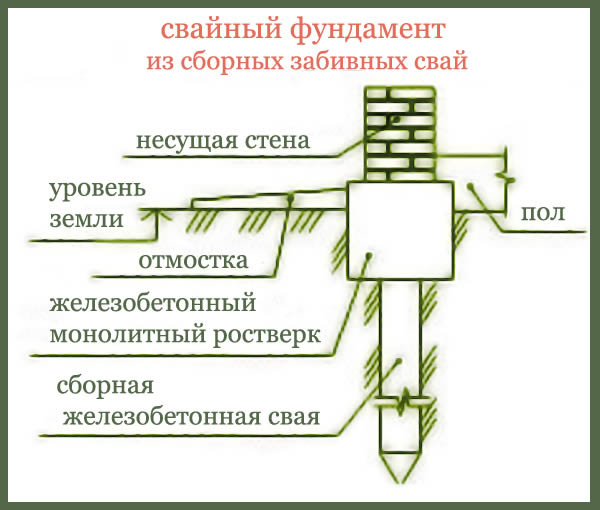

Свайную конструкцию можно представить как совокупность несущих элементов и ростверка. Элементы опоры могут отличаться по материалу и способу установки. Например, сегодня практикуется использование забивных и винтовых свай. Чтобы определить, какое расстояние между сваями в свайном фундаменте, необходимо учесть допустимую глубину залегания, материал изготовления и другие параметры несущих изделий – так выполняется расчет количества элементов и шага между ними. Не менее значима и функция ростверка, который обеспечивает связку отдельно стоящих опор. Он может реализовываться в разных видах и конструкциях, но, как правило, устройство данного компонента всецело зависит от техники внедрения и укрепления свай.

Обычно инженеры ориентируются на учет свойств грунта и предполагаемой массы будущего строения – в совокупности эти сведения позволяют закладывать оптимальный свайно-винтовой фундамент. Расстояние между сваями при этом можно рассчитать, исходя из их количества. Чтобы определить, сколько опорных элементов потребуется, следует знать уровень нагрузки и общую несущую способность конструкции. В частности, свая может выдерживать около 2 т, при этом вес конструкции дома может исчисляться десятками тонн. Далее следует планировка размещения свай по всей площади. В некоторых случаях нагрузка бывает неравномерной, поэтому и расположение свай не всегда правильно с геометрической точки зрения.

Шаг между винтовыми сваями

Практика строительства в российских условиях установила минимальное расстояние при закладке свайно-винтового фундамента: оно составляет 1,7 м на обычно грунте. При этом в каждой паре следует оставлять промежуток (не меньше 0,5 м) цельного слоя грунта, то есть участок, на котором не проводились земельные работы. Данная мера позволит предотвратить нежелательное влияние земельной основы на свайный фундамент.

Расстояние между сваями в максимальной величине для одноэтажных объектов составляет:

• для домов из бревна или бруса – 3 м;
• для каркасных и сборно-щитовых объектов – 3 м;
• для строений из пазогребневых блоков, газобетона и шлакоблока – 2,5 м;
• для кирпичных зданий – 2 м.

Как видно, легкие деревянные постройки требуют менее плотной расстановки свай, тем не менее, если планируется 2-этажное здание, то шаг может быть сокращен.

Шаг между забивными сваями

Расстояние между забивными опорными элементами предполагает универсальную формулу расчета. Главным параметром здесь выступает диаметр сваи. При этом важно разделить конструкции такого типа на две категории: висячие и стойки. В первом случае минимальное расстояние составит величину диаметра, помноженную на три. Максимум предполагает умножение диаметра сваи на шесть.

Стойки располагаются с минимальным шагом, величина которого в полтора раза превосходит ее диаметр. Примечательно, что свайный фундамент, расстояние между сваями которого сокращается к минимуму, не всегда выигрывает в надежности. Дело в том, что кустовой (частый) способ размещения опор создает и нежелательный эффект в виде увеличения осадка. Поэтому рекомендуется всегда учитывать возможность трансляции нагрузок на сваи в одиночной конфигурации.

Отклонения от «нормы»

Несмотря на выработку единых правил, на основе которых составляется метод расчета расстояния между сваями, каждый случай предполагает огромное количество нюансов. В связи с этим инженеры начинают руководствоваться простым правилом: обозначить максимальный предел допустимого количества свай и рационально их распределить по всей площади с учетом нагрузок.

В зависимости от проекта, для которого планируется свайный фундамент, расстояние между сваями может сокращаться или увеличиваться. К примеру, если план предусматривает внутреннюю несущую стенку с загрузкой перекрытия по сторонам, то есть смысл в 30-процентном сокращении шага между несущими элементами.

Увеличение расстояния также не является грубой ошибкой, если предусмотреть технические меры предосторожности. В таких случаях обычно требуется дополнительная установка фундаментных балок. Сложно сказать, что может оправдать увеличение дистанции, поскольку такая коррекция едва ли сделает надежнее свайно-ростверковый фундамент. Расстояние между сваями, которое увеличивается ввиду экономии, также не оправдывает себя. Хотя бы по той причине, что дополнительное укрепление обойдется дороже, чем «лишний», но конструктивно обоснованный ряд фундаментных свай.

Конфигурация расположения свай

Помимо дистанции между сваями, имеет значение и способ их организации. Выбор определенной конфигурации зависит от действующих нагрузок. Существует несколько вариантов расстановки опор на площадке фундамента: по отдельности, в ряд, в форме различных геометрических фигур и в виде сплошного поля, на котором формируется свайный фундамент. Расстояние между сваями в каждом случае ориентируется на общие правила расчета, но может корректироваться.

Наиболее распространены свайные ленты (рядная конфигурация), сплошные сваи и «кустовые» плотные способы расположения несущих. Техника установки элементов в ряд применяется для поддержки стен зданий – это обычный способ устройства фундамента для жилых зданий. Точечно для конструкций, предполагающих интенсивные нагрузки, рекомендуется метод свайных «кустов». Устройство сплошного поля рассчитано на поддержку наиболее тяжелых построек и конструкций. Сваи в данном случае рассредотачиваются равномерно и объединяются монолитным ростверком с крепкой подошвой.

От чего зависит шаг?

Расстояние между ближайшими опорными элементами рассчитывается индивидуально, исходя из количества свай, их диаметра, схемы свайного поля, а также особенностей конструкции. Количества опор, а также их параметры выбирают, учитывая проектные нагрузки и несущую способность грунта.

Популярные схемы свайного поля:

• одинарные сваи – расставляют по углам конструкции и в местах, где на грунт действуют максимальные нагрузки;

• ленточное размещение – сваи устраивают по периметру на минимальном расстоянии;
• кустарное расположение – группы из нескольких опорных элементов расставляют в максимально нагруженных местах, при этом шаг не имеет значения;
• сплошное свайное поле – опорные столбы с шагом в 1 м расположены по всему периметру конструкции.

Выбору шага конструкторы уделяют особое внимание, потому что при слишком большом расстоянии между силовыми элементами сооружение может просесть. Нецелесообразно короткий шаг приводит к перерасходу трудовых и материальных затрат.

Выбор расстояния между сваями

Расстояние между винтовыми сваями для каркасного дома является наиболее важным аргументом при возведении основания строения.

В данной ситуации нужно учитывать, что общий вес конструкции переносится на опоры, которые в свою очередь, оказывают давление на грунт.

В этой связи важно правильно определиться с количеством установленных свай и равномерно распределить действующую суммарную нагрузку, поскольку от этого будет зависеть период функционирования постройки.

Описание конструкции

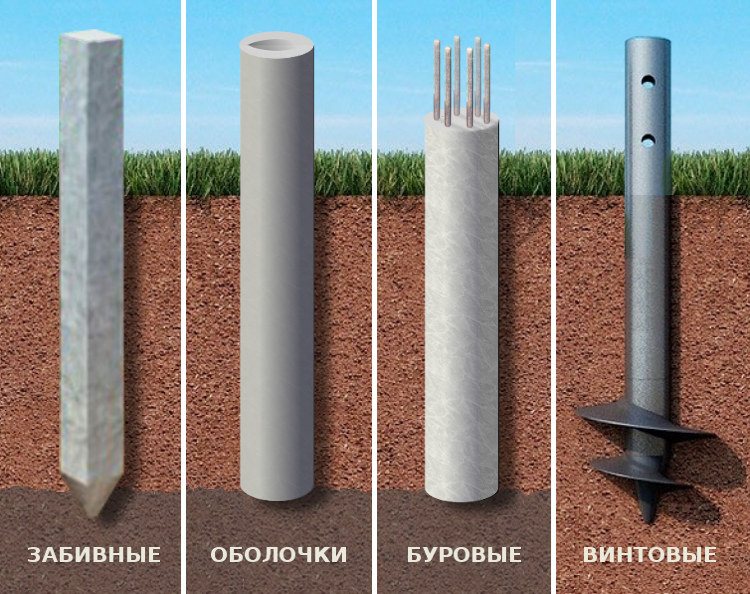

Виды свай

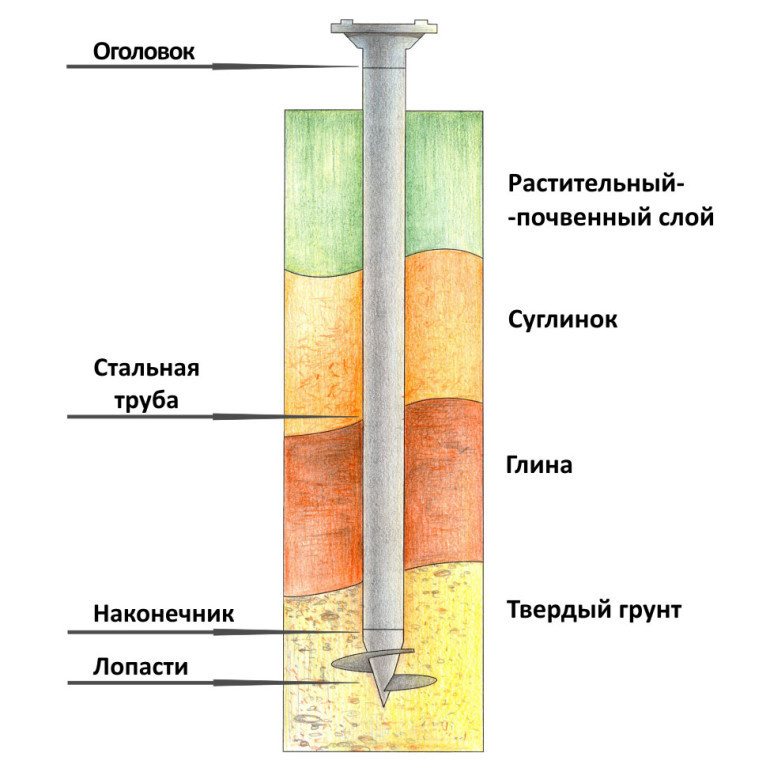

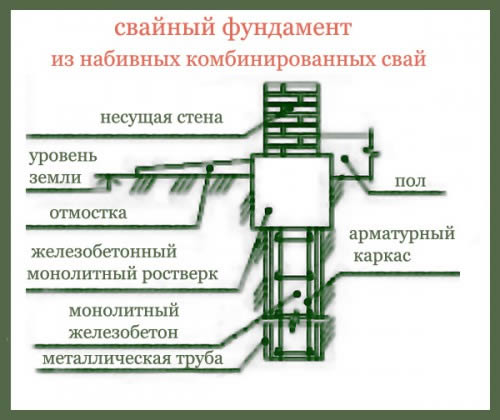

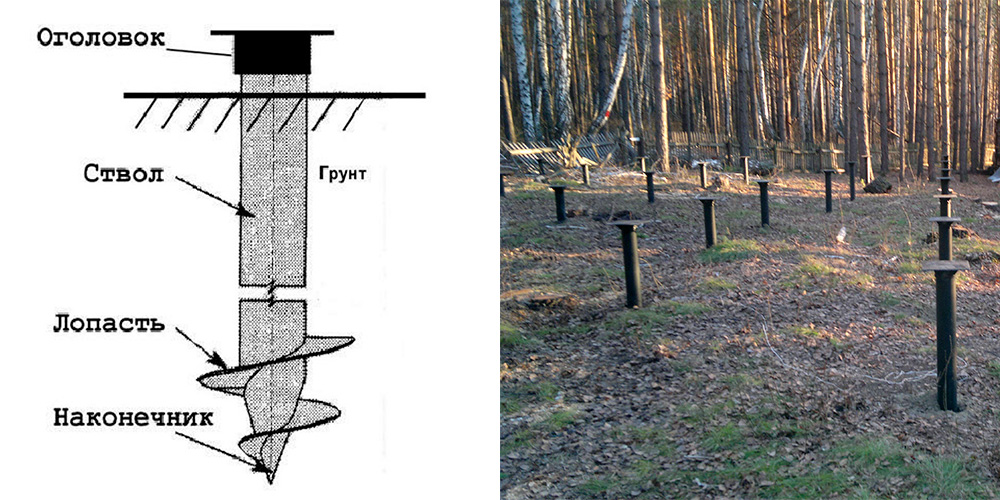

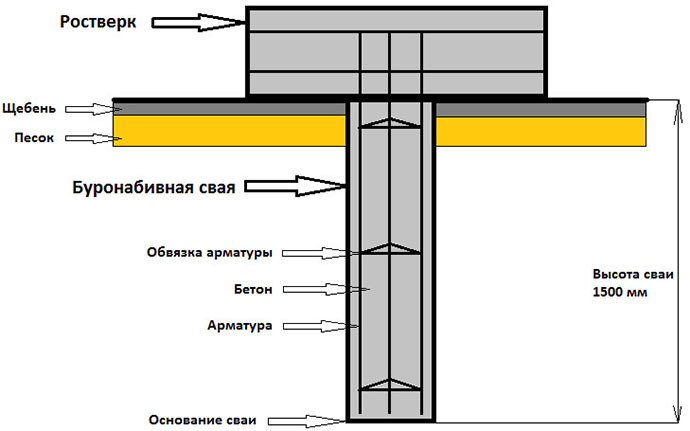

Свайная конструкция представляет собой единое целое, состоящее из многочисленных несущих элементов и ростверка.

Сваи могут существенно различаться друг от друга не только внешним видом, но и материалом и методом монтажа. На сегодняшний момент наиболее востребованными считаются следующие типы опор:

Порядок выполнения работ

Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 — 3 см

Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения.

Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку.

Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.

Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.

Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.

Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.

Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны

Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.

Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.

Рекомендуемое расстояние между опорами

Расстояние между опорами закладывайте не более 3 м

Технология строительства на свайном фундаменте пользуется популярностью. Однако желающие воспользоваться данным методом задаются вопросом: какое расстояние должно быть между винтовыми сваями?

Расчет величины происходит исходя из суммарной нагрузки строения и свойств грунта. При этом вычисление не производится для временного и неответственного строения. Максимальное расстояние между сваями составляет 3 м, однако довольно часто оно снижается до 1 – 1,5 м.

При определении шага опор нужно не забывать о ростверке. Каждый его конец должен располагаться на край вкрученной сваи. Данное правило касается каркасных, брусовых и срубовых домов.

Опоры располагаются там, где проходят несущие стены

При обустройстве дома с плитным фундаментом, расположенном на винтовых трубах, расчёт шага и глубины залегания подлежит обязательной сертификации и проверке проектной документации специалистом.

Технология предполагает сложное вычисление, хотя порядок выполнения работ аналогичен: сваи в определённом порядке погружаются в грунт, на них ставятся бетонные плиты.

Расположение опор идентично – под несущими стенами, перегородками и колоннами.

Главные принципы расчета

Выполняя расчет шага винтовых свай, нужно принимать во внимание многочисленные факторы. Установка опор должна производиться на нужном расстоянии.

Ошибочное определение величины может привести к тому, что стены просядут или расход средств будет избыточным.

Исходя из этого, необходимо учитывать следующие нюансы:

1. Фактическая масса наземной конструкции, строительных и отделочных материалов.
2. Средний ориентировочный вес бытовой техники, мебели и коммуникаций.
3. Примерный вес снега на крыше и максимальные порывы ветра.
4. Свойства, технические возможности труб, которые ставятся в качестве опор.
5. Резерв.

Придерживайтесь стандартов, указанных в СНиПе

Рассчитывая шаг винтовых свай, нужно отталкиваться от требований, указанных в техническом условии и СНиП. В качестве примера можно привести дом из бруса.

Для таких строений применяется коэффициент равный 140 кг нагрузки на 1м2 площади. При этом показатели расчета снега и ветровых порывов берутся из справочника, смотря, в каком регионе расположен строящийся объект.

В качестве резервного коэффициента берётся величина, равная 1,15 – 1,2.

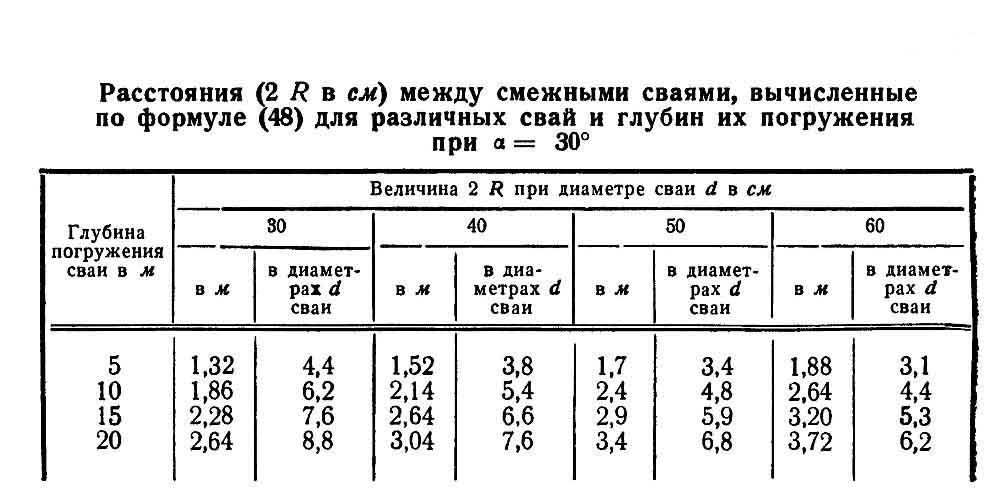

Для примера можно воспользоваться таблицей, приведённой ниже:

Сама процедура расчета расстояния между винтовыми и буронабивными сваями не сложная. Общий вес строения нужно разделить на несущие способности каждой из опор.

Результатом станет величина труб, которые необходимо устанавливать для конкретного строения. Полученное количество распределяется по всей площади фундамента дома (как ставить, шаг установки и дистанция между ними рассказывалось ранее).

Только правильно разработанный проект позволит грамотно произвести определение их количества и найти нужную дистанцию между фундаментными сваями. Так можно обезопасить себя и свой будущий дом от незапланированного ремонта стен в результате появления трещин, поэтому к вычислению данных коэффициентов нужно отнестись с полным вниманием и ответственностью.

Расстояние при установке свай

Промежуточное расстояние между опорами подлежит просчету в последнюю очередь. Минимальное расстояние межу каждой сваей составляет 1,7 метров, а вот максимальное расстояние зависит от того, из какого материала будет построен объект:

• 3 м — для домов, собранных по каркасным технологиям, а также для лёгких построек;
• 2 м — для объектов, построенных бревна и бруса.

Стоит помнить о том, что при увеличении массы строения необходимо располагать опоры как можно ближе друг к другу. Это необходимо для равномерного распределения нагрузки на все опоры.

Переходим к самому расчету количества свай

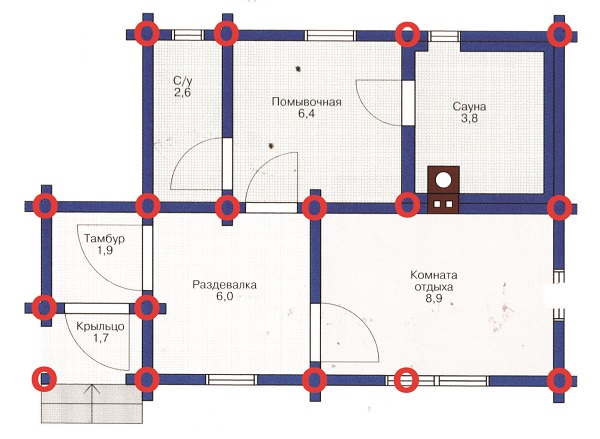

Ориентируйтесь по плану первого этажа. Разметьте значками каждый угол фундамента, где будут установлены сваи, а также стыки внешних стен с несущими перегородками. Далее двигайтесь по сторонам внешних и внутренних стен и размещайте сваи, согласно соответствующему метражу шага (описано выше для каждого типа строения). Когда эти пункты выполнены, заполняйте оставшееся пространство, продолжая учитывать шаг расположения.

Если вы планируете камин, балкон, террасу, не забудьте учесть повышенных коэффициент свай для камина, в зависимости от его веса, и обозначить сваи на внешних углах балкона или террасы. Если длина пристройки больше чем 2-3 метра, то добавляем сваи с учетом шага.

После того, как сваи распределены на плане, вам останется только подсчитать их количество.

Стоит отметить, что расчет свайного поля с одной стороны возможен для самостоятельного просчета. Но мы рекомендуем все же обращаться к специалистам, чтобы вы были сами уверены, что все расчеты сделаны без ошибок, что означает – ваш фундамент будет установлен по всем нормам и правилам и прослужит долгие годы.

Вы всегда можете написать нам на электронную почту info@ или обратиться к нам по телефону и задать все интересующие вопросы, вызвать специалистов для проведения расчетов или необходимых исследований.

Расчет фундамента на винтовых сваях (свайного поля):

Свайный фундамент: расстояние между сваями (максимальное и минимальное)

Технология сооружения фундамента на базе свайной конструкции считается одной из самых надежных и практичных. Ее можно отнести к универсальным, поскольку гибкость системы и разнообразие подходов к технической реализации основы удовлетворяют требованиям широкого спектра построек.

В списке важнейших из них специалисты отмечают расстояние между сваями фундамента, которое может варьироваться в зависимости от целого ряда характеристик здания и условий строительства.

Как устроен свайный фундамент?

Свайную конструкцию можно представить как совокупность несущих элементов и ростверка. Элементы опоры могут отличаться по материалу и способу установки. Например, сегодня практикуется использование забивных и винтовых свай.

Чтобы определить, какое расстояние между сваями в свайном фундаменте, необходимо учесть допустимую глубину залегания, материал изготовления и другие параметры несущих изделий – так выполняется расчет количества элементов и шага между ними. Не менее значима и функция ростверка, который обеспечивает связку отдельно стоящих опор.

Он может реализовываться в разных видах и конструкциях, но, как правило, устройство данного компонента всецело зависит от техники внедрения и укрепления свай.

Обычно инженеры ориентируются на учет свойств грунта и предполагаемой массы будущего строения – в совокупности эти сведения позволяют закладывать оптимальный свайно-винтовой фундамент. Расстояние между сваями при этом можно рассчитать, исходя из их количества.

Чтобы определить, сколько опорных элементов потребуется, следует знать уровень нагрузки и общую несущую способность конструкции. В частности, свая может выдерживать около 2 т, при этом вес конструкции дома может исчисляться десятками тонн. Далее следует планировка размещения свай по всей площади.

В некоторых случаях нагрузка бывает неравномерной, поэтому и расположение свай не всегда правильно с геометрической точки зрения.

Практика строительства в российских условиях установила минимальное расстояние при закладке свайно-винтового фундамента: оно составляет 1,7 м на обычно грунте.

При этом в каждой паре следует оставлять промежуток (не меньше 0,5 м) цельного слоя грунта, то есть участок, на котором не проводились земельные работы.

Данная мера позволит предотвратить нежелательное влияние земельной основы на свайный фундамент.

Расстояние между сваями в максимальной величине для одноэтажных объектов составляет:

• для домов из бревна или бруса – 3 м;
• для каркасных и сборно-щитовых объектов – 3 м;
• для строений из пазогребневых блоков, газобетона и шлакоблока – 2,5 м;
• для кирпичных зданий – 2 м.

Как видно, легкие деревянные постройки требуют менее плотной расстановки свай, тем не менее, если планируется 2-этажное здание, то шаг может быть сокращен.

Шаг между забивными сваями

Расстояние между забивными опорными элементами предполагает универсальную формулу расчета. Главным параметром здесь выступает диаметр сваи. При этом важно разделить конструкции такого типа на две категории: висячие и стойки. В первом случае минимальное расстояние составит величину диаметра, помноженную на три. Максимум предполагает умножение диаметра сваи на шесть.

Стойки располагаются с минимальным шагом, величина которого в полтора раза превосходит ее диаметр.

Примечательно, что свайный фундамент, расстояние между сваями которого сокращается к минимуму, не всегда выигрывает в надежности.

Дело в том, что кустовой (частый) способ размещения опор создает и нежелательный эффект в виде увеличения осадка. Поэтому рекомендуется всегда учитывать возможность трансляции нагрузок на сваи в одиночной конфигурации.

Отклонения от «нормы»

Несмотря на выработку единых правил, на основе которых составляется метод расчета расстояния между сваями, каждый случай предполагает огромное количество нюансов. В связи с этим инженеры начинают руководствоваться простым правилом: обозначить максимальный предел допустимого количества свай и рационально их распределить по всей площади с учетом нагрузок.

В зависимости от проекта, для которого планируется свайный фундамент, расстояние между сваями может сокращаться или увеличиваться. К примеру, если план предусматривает внутреннюю несущую стенку с загрузкой перекрытия по сторонам, то есть смысл в 30-процентном сокращении шага между несущими элементами.

Увеличение расстояния также не является грубой ошибкой, если предусмотреть технические меры предосторожности. В таких случаях обычно требуется дополнительная установка фундаментных балок.

Сложно сказать, что может оправдать увеличение дистанции, поскольку такая коррекция едва ли сделает надежнее свайно-ростверковый фундамент. Расстояние между сваями, которое увеличивается ввиду экономии, также не оправдывает себя.

Хотя бы по той причине, что дополнительное укрепление обойдется дороже, чем «лишний», но конструктивно обоснованный ряд фундаментных свай.

Конфигурация расположения свай

Помимо дистанции между сваями, имеет значение и способ их организации. Выбор определенной конфигурации зависит от действующих нагрузок.

Существует несколько вариантов расстановки опор на площадке фундамента: по отдельности, в ряд, в форме различных геометрических фигур и в виде сплошного поля, на котором формируется свайный фундамент.

Расстояние между сваями в каждом случае ориентируется на общие правила расчета, но может корректироваться.

Наиболее распространены свайные ленты (рядная конфигурация), сплошные сваи и «кустовые» плотные способы расположения несущих. Техника установки элементов в ряд применяется для поддержки стен зданий – это обычный способ устройства фундамента для жилых зданий.

Точечно для конструкций, предполагающих интенсивные нагрузки, рекомендуется метод свайных «кустов». Устройство сплошного поля рассчитано на поддержку наиболее тяжелых построек и конструкций.

Сваи в данном случае рассредотачиваются равномерно и объединяются монолитным ростверком с крепкой подошвой.

Расстояние между сваями для каркасного дома

Строительство свайным методом – экономичный и надежный способ. При его использовании учитывают:

• расстояние между винтовыми сваями для каркасного дома;

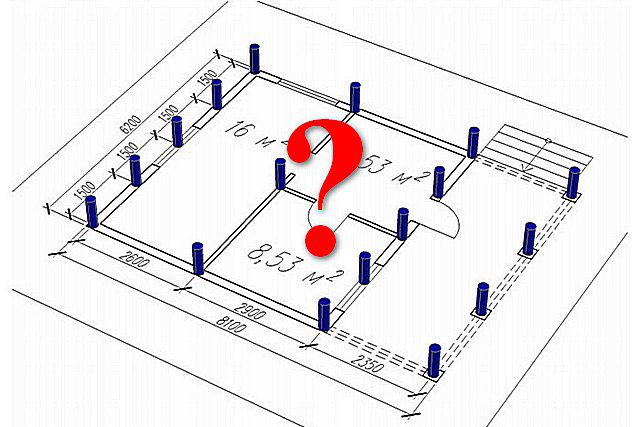

  Чертеж с размерами расстояний между сваями в основании здания

• порядок размещения свай;
• расстояние между стойками в каркасном доме;
• способы углубления опор.

Рассчитать расстояние между стойками каркасного дома можно самостоятельно. На основании этого составить смету, список материалов.

Разновидность свай

Отличают опоры по способу углубления в грунт:

• Винтовые – труба диаметром 70 – 350 мм и длиной 2 – 11 м с винтовым конусовидным окончанием;

  Схема устройства фундамента на винтовых сваях

• Забивные – длина до 16 метров, для увеличения длины возможна состыковка из нескольких штук;

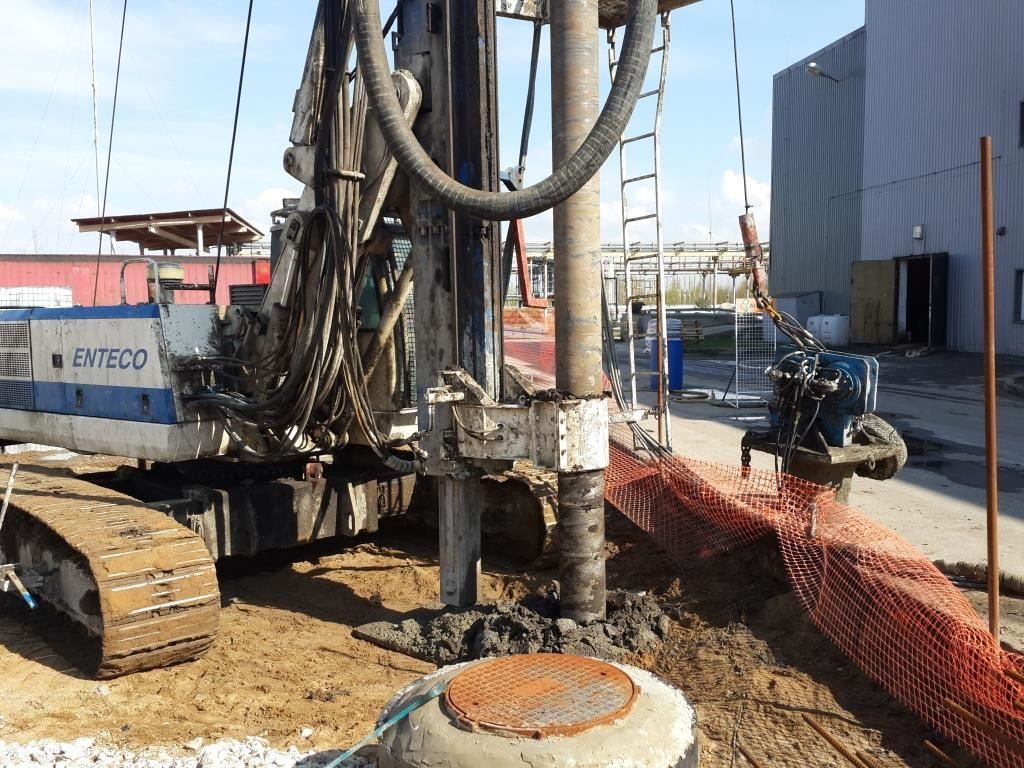

• Буровые – устанавливаются в пробуренную скважину.

По материалу:

• Железобетон – арматура + бетон;
• Сталь – марка не ниже СТ-3;
• Дерево.

Деревянные делают из лиственницы или дуба.

Виды конструкций каркасного дома

В строительстве используют четыре вида конструкций:

Чертеж с размерами и планировка каркасного здания с обозначением основания

1. Рамная с перекрытием. Еще ее называют «платформа» или «канадская». Каждый слой состоит из площадок. Сборка идет снизу – вверх. На самую нижнюю обвязку, уложенную на фундамент, укладываются балки и лаги перекрытия первого этажа. При помощи фасадных лаг они сбиваются в единый поддон. Стойки каркаса внизу крепятся к лагам, а вверху служат основой для следующего этажного перекрытия.
2. Каркас с неразрезанными стойками. Подпорки, проходящие вертикально через весь каркас, должны быть строго параллельны друг другу.
3. Стоечно-балочная конструкция. На две параллельные опоры укладываются поперечные балки. Они должны выдерживать максимальную нагрузку. Для длинных перемычек балки берутся стальные.
4. Каркасно-стоечная конструкция. Схожа со стоечно-балочной. Единственное отличие – стойки устанавливаются сразу в грунт. Это приподнимает здание.

Такой тип каркаса незаменим в заболоченных, подтапливаемых местностях.

Устройство винтового фундамента

Винтовые опоры достаточно надежны, долговечны, не зависят от сезонных изменений грунта. Основанием фундамента служит полая оцинкованная труба с наконечником – буром. Строительство происходит в семь этапов:

1. Опоры заглубляют параллельно друг другу на равную глубину.
2. В полость вставляют арматуру, заливают бетоном.
3. На верхней поверхности монтируют ростверк – горизонтальная плоскость основания. Он помогает равномерно распределить нагрузку по всей площади фундамента. При установке ростверка нужно правильно рассчитать расстояние между лагами.
4. Поверх лаг укладывают слой утеплителя, потом половую доску первого этажа.
5. Монтируют цоколь. В основном это ленточная кладка из кирпича.
6. Прокладывают слой теплоизоляции.

   Пример утепления пола в каркасном здании

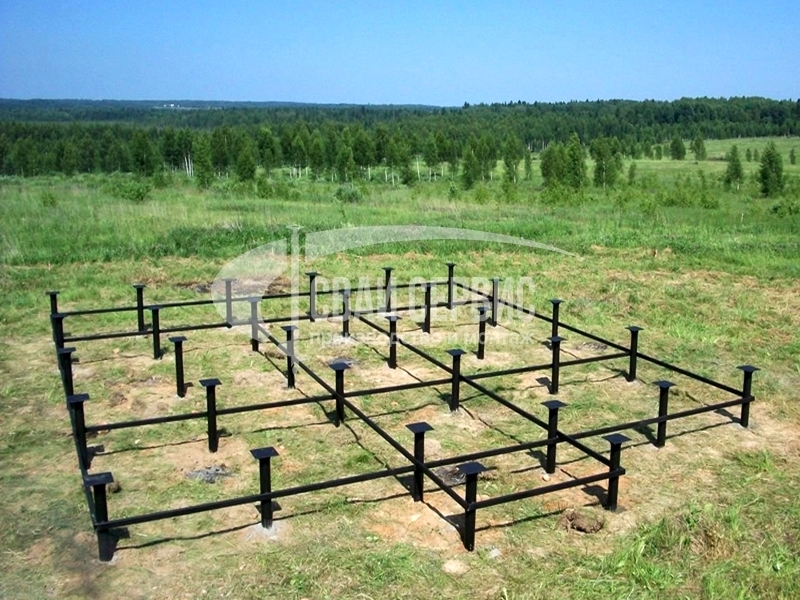

7. Стягивают сваи. Для этого их обваривают профильными трубами между собой.

Это дополнительно укрепит фундамент.

Как рассчитать шаг установки винтовых свай

Просчитав предполагаемую нагрузку, можно определить, сколько нужно опор и вычислить необходимые промежутки между ними. От правильных расчетов зависит время эксплуатации здания.

Шаг установки винтовых свай под одноэтажное здание с мансардой

Для определения количества:

• проводят анализ грунта на участке под застройку;
• определяют площадь дома;
• вычисляют предполагаемую нагрузку на грунт;
• делают расчет по формуле: Площадь основания сваи умножить на сопротивление и общую массу нагрузки разделить на полученный результат.

Нагрузку можно определить по СНиП или техническим условиям. Результат вычисления – нужное количество опор. Длину здания по периметру делим на количество свай. Полученный результат необходимо откорректировать в зависимости от материала опоры:

• для деревянных минимально допустимый шаг не больше семидесяти сантиметров;
• для железобетонных – не больше 90.

Максимальный шаг зависит от установки: один ряд – 1,33 м, два ряда – 2,67 метра. Смотрите видео о расстоянии между сваями фундамента.

Порядок размещения свай

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
3. Сплошное – свайное поле с рядным расположением или в шахматном порядке.

   Существующие варианты размещения свай под домом

4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Последний вид широко применяют при строительстве высотных зданий с массивными колоннами.

Работа со сваями после ввинчивания

Когда все опоры ввинчены, делают ростверк. Первый шаг – это выравнивание по высоте и заполнение бетоном. Для этого может использоваться: доска, брус, металлический уголок, балка.

Процесс выравнивания сваи по высоте

Независимо от того какой материал был выбран, его нужно обработать для продления срока эксплуатации.

Дерево пропитывают олифой или битумной мастикой, для предотвращения гниения. Металлические балки обрабатывают антикоррозийными лаками или красками.

По площади строения делается опалубка шире несущих стен.

Конструкция опалубки под заливку ростверка основания

В ней монтируется каркас, который крепится при помощи распорок. Затем заливается бетоном. После того как бетон застыл (на это уйдет примерно месяц), доски опалубки удаляются. Бетон обрабатывают мастикой для гидроизоляции.

Поверх нее укладывается слой рубероида, тоже обработанный мастикой. После ее полного высыхания можно приступать к возведению стен.

Процесс обработки свайного фундамента мастикой

Стройка свайно-винтовым методом легко выполнима. Баню или домик на дачном участке можно выполнить самим. Независимость стройки от сезона или особенностей местности, еще один плюс строительству таким способом.

Оптимальное расстояние между сваями

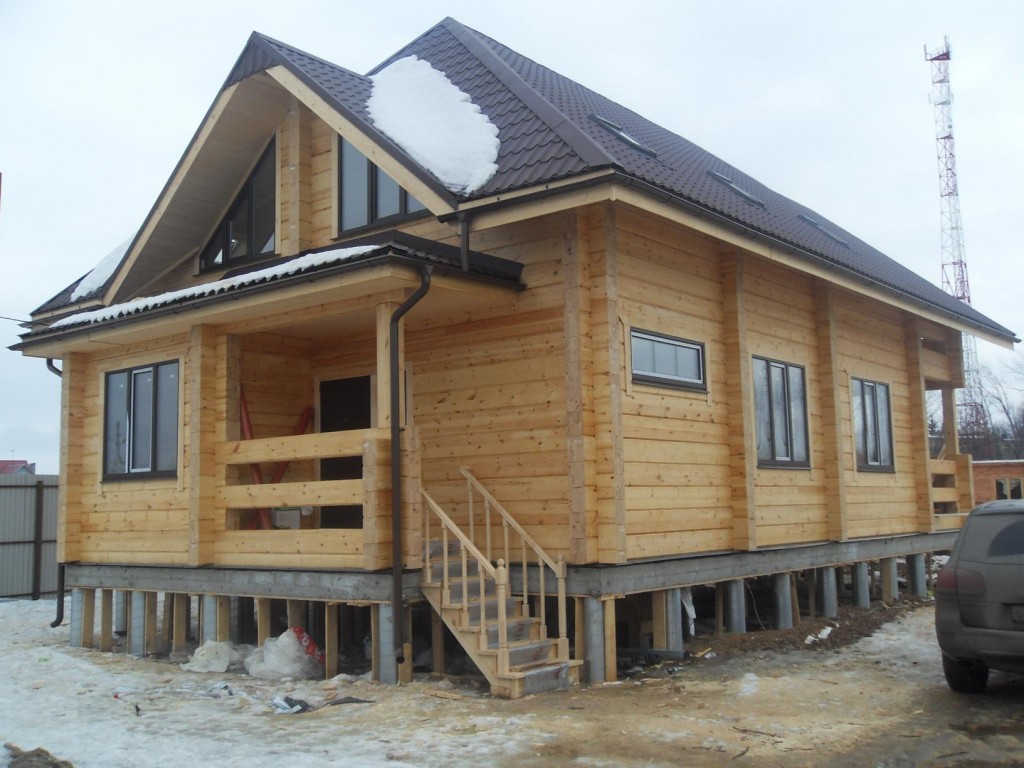

Винтовые металлические опоры для каркасного или брусового дома устанавливают с шагом не более трех метров. Но нередко его уменьшают до 1-1,2 метра. Данный параметр зависит от суммарной величины нагрузок и свойств грунта. Узнать более точное расстояние помогает расчет, который допускается не выполнять для временных и неответственных строений.

Сваи устанавливают равномерно по длине стены, обязательно – по внутренним или внешним углам, в местах сопряжения несущих стен и расположения ответственных узлов, а также под столбами каркасного строения.

Определяя шаг винтовых опор, следует учитывать длину ростверковых балок, так как обоими концами они должны опираться на оголовок ввинченной трубы. Это касается как каркасного, так и брусового дома. Но в случае устройства бетонного ростверка данный фактор во внимание не принимается.

Статья по теме: Сбор нагрузок на фундамент

Если в качестве основания дома предусматривается выполнение плитного фундамента, то местоположение винтовых свай определяется проектной документацией. Такая конструкция предполагает чуть более сложный расчет, но принцип остается все тот же – опоры размещаются под несущими стенами или колоннами каркасного дома.

Особенности грунта на участке

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

Глубина залегания плотных слоев и их состав определяются по сопротивлению грунта при бурении.

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

ОБРАТИТЕ ВНИМАНИЕ!

Как рассчитать шаг установки винтовых свай

Просчитав предполагаемую нагрузку, можно определить, сколько нужно опор и вычислить необходимые промежутки между ними. От правильных расчетов зависит время эксплуатации здания.

Шаг установки винтовых свай под одноэтажное здание с мансардой

Для определения количества:

• проводят анализ грунта на участке под застройку;
• определяют ;
• вычисляют предполагаемую нагрузку на грунт;
• делают расчет по формуле: Площадь основания сваи умножить на сопротивление и общую массу нагрузки разделить на полученный результат.

Нагрузку можно определить по СНиП или техническим условиям. Результат вычисления – нужное количество опор. Длину здания по периметру делим на количество свай. Полученный результат необходимо откорректировать в зависимости от материала опоры:

• для деревянных минимально допустимый шаг не больше семидесяти сантиметров;
• для железобетонных – не больше 90.

Максимальный шаг зависит от установки: один ряд – 1,33 м, два ряда – 2,67 метра. Смотрите видео о расстоянии между сваями фундамента.

Устройство фундамента без выемки грунта и укладки бетона возможно, если воспользуетесь винтовыми сваями. В деньгах не выиграете, а времени сэкономите минимум полгода: бетонному основанию необходимо устояться, желательно перезимовать, чтобы выявить дефекты, если заливка проводилась с нарушением технологии.

У застройщика каркасного дома постоянно времени в обрез. Сформировать свайное поле за рабочий день при механизированном вкручивании – обычное дело. На склоне холма привычные измерения рулеткой приводят к ошибкам: расстояние между точками нулевой отметки должны находиться в одной плоскости.

А положить обвязку со смещением относительно ростверка – дополнительные работы: либо подгонять размер стены под ошибку, либо вынимать опоры и забуриваться винтовыми сваями большего диаметра на1,2 м глубже.

Расстояние между винтовыми сваями

Свайный винтовой фундамент – современное эффективное решение, использование которого позволяет при грамотной реализации получить надежные долговечные результаты. Один из наиболее значимых вопросов, которые требуется решить при расчёте будущей фундаментной конструкции – расстояние между винтовыми сваями, которое обеспечит должный уровень прочности.

Особенности свайных фундаментов

Для начала разберёмся в специфике фундаментных конструкций, сооружённых с использованием винтовых свай. Преимущественно такой подход применяется в частном строительстве для сооружения относительно лёгких строительных объектов. Хотя, используемые сегодня технологии обработки металлов позволяют получить изделия, пригодные для строительства капитальных домов из газобетона или других материалов.

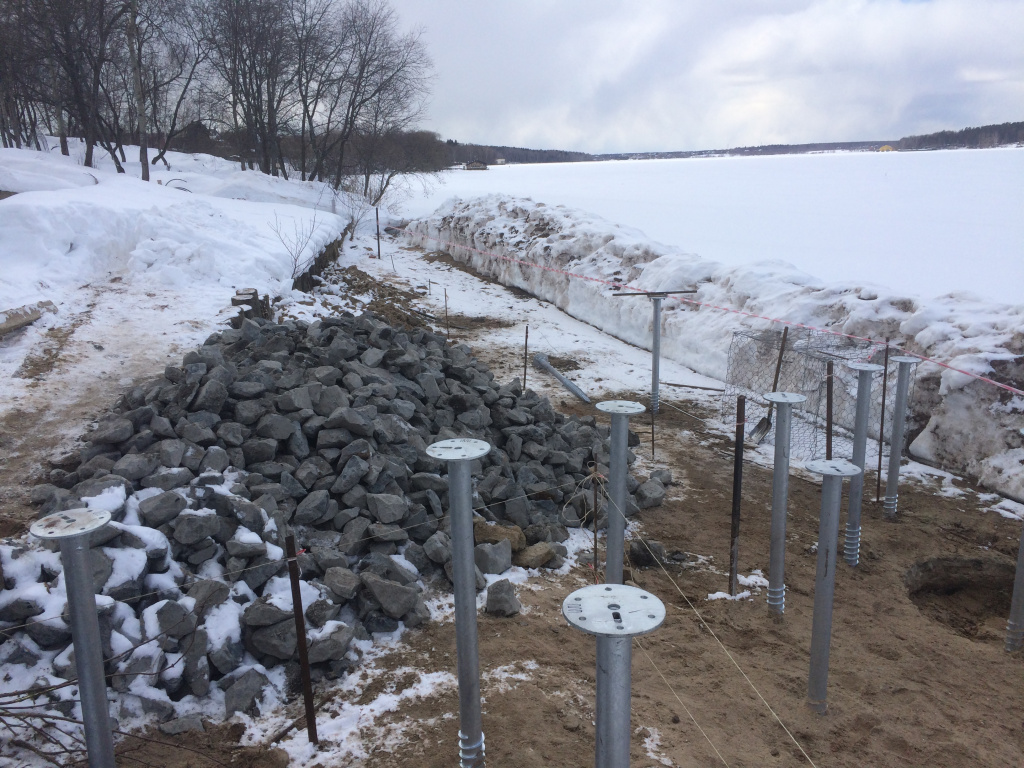

На участке размечаются места, в которые при помощи специальной техники вкручиваются сваи. После на них сооружается обвязка, которая и служит основанием всего сооружения.

К преимуществам свайно-винтовой технологии можно отнести следующие факторы:

• Относительно небольшой расход материалов при сооружении свайного фундамента.
• Нет потребности в выполнении больших объёмов земляных работ.
• Может применяться при работе на участках со сложными или подвижными грунтами.
• Не требуется предварительного выравнивания поверхности участка по высоте.
• Короткие сроки выполнения работ, конструкция готова к строительству уже на следующий день.

От чего зависит идеальный шаг между опорами

Один из важных факторов при расчете будущей конструкции свайно-винтового фундамента – несущая способность грунта на участке. Для этого специалисты проводят тщательное обследование территории, которое позволяет получить точную картину.

В зависимости от результатов обследования, типа используемой свайной продукции и специфики сооружения, которое после будет возводиться на фундаменте, рассчитывается расстояние между винтовыми сваями. В каждом конкретном случае эта величина вычисляется индивидуально.

Так, шаг винтовых свай под небольшим каркасным домом может составлять до трёх метров. Однако при строительстве массивного сооружения на нестабильных грунтах расстояние между опорами может уменьшиться до метра – полутора.

Помимо правильного выбора расстояния между опорами следует следить, чтобы сваи равномерно располагались под всем будущим сооружением. Также их установку необходимо производить строго вертикально, так как такое положение обеспечит максимальную устойчивость всей конструкции.

Как разместить сваи в плане

Ещё один важный нюанс, от которого зависит устойчивость фундамента и целостность всего дома – правильное расположение свай. Особенно этот момент необходимо продумывать при строительстве массивных двухэтажных каркасных домов, а также сооружений со стенами неправильной формы.

От правильного расположения опор зависит равномерность распределения нагрузки, долговечность и стабильность всей фундаментной конструкции. Поэтому этап планирования следует доверять квалифицированным инженерам-строителям, которые учтут все нюансы и примут наиболее квалифицированное решение.

В строительной отрасли применяется четыре типа расположения винтовых опор свайных фундаментов:

• Одиночное расположение – сваи ввинчиваются на равном расстоянии по углам будущего строения, под несущими стенами или в месте расположения вертикальных стоек каркасного дома.
• Ленточное расположение – от предыдущего типа такой свайно-винтовой фундамент отличается меньшим шагом между опорами, он рассчитан на более высокие нагрузки.
• Кустовое расположение – при таком подходе предполагается размещение по несколько опор в зонах с самой высокой нагрузкой.
• Так называемое свайное поле – вариант основания, рассчитанный на самые высокие нагрузки, обычно применяется при сооружении массивных конструкций или при строительстве на участках с неустойчивыми грунтами.

Что ещё учитывается при расчёте

Правильный расчёт расстояния между винтовыми сваями необходим по ряду причин. Если опоры будут расположены слишком далеко друг от друга, есть вероятность просадки или даже разрушения здания. Если же их поставить слишком часто, это приведёт к заметному увеличению общих затрат при проведении строительных работ.

При проектировании такого типа фундамента профессиональные строители учитывают следующие факторы:

• Устойчивость почвы, на которой возводится дом.
• Общий вес конструкции дома или сооружения.
• Масса мебели или оборудования, которые будут тут установлены.
• Параметры прочности и грузоподъёмности самих свай.
• Предполагаемая нагрузка от снега и ветра.

Правильный учёт всех важных нюансов и обстоятельств позволит вам получить в итоге долговечную прочную конструкцию, способную на протяжении долгих лет выдерживать все расчётные нагрузки.

Основные схемы размещения на фундаменте

Существуют различные схемы размещения свай:

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Выбор схемы определяется конфигурацией постройки и порядком распределения нагрузок. Отдельные сваи используются для создания точечных опор под столбы или иные элементы минимальной площади.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Выбор схемы определяется конфигурацией постройки и порядком распределения нагрузок. Отдельные сваи используются для создания точечных опор под столбы или иные элементы минимальной площади.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Последний вид широко применяют при строительстве высотных зданий с массивными колоннами.

Заключение

Параметры винтового фундамента — весьма сложный и спорный вопрос. Он усиленно обсуждается, но дискуссии редко бывают продуктивными, поскольку в каждом случае имеются свои условия, вес и материал дома, размеры, тип грунта и т.д.

Большое число факторов влияния затрудняет выработку общих правил, позволяющих всем желающим достаточно точно рассчитывать размеры основания, расстояния между опорами и прочие нюансы.

Решение этого вопроса правильнее всего поручать профессионалам, имеющим опыт и соответствующие навыки.

Шаг между винтовыми сваями

Практика строительства в российских условиях установила минимальное расстояние при закладке свайно-винтового фундамента: оно составляет 1,7 м на обычно грунте. При этом в каждой паре следует оставлять промежуток (не меньше 0,5 м) цельного слоя грунта, то есть участок, на котором не проводились земельные работы. Данная мера позволит предотвратить нежелательное влияние земельной основы на свайный фундамент.

Расстояние между сваями в максимальной величине для одноэтажных объектов составляет:

• для домов из бревна или бруса – 3 м;
• для каркасных и сборно-щитовых объектов – 3 м;
• для строений из пазогребневых блоков, газобетона и шлакоблока – 2,5 м;
• для кирпичных зданий – 2 м.

Как видно, легкие деревянные постройки требуют менее плотной расстановки свай, тем не менее, если планируется 2-этажное здание, то шаг может быть сокращен.
