Как правильно рассчитать параметры лестничной конструкции?

Расчет лестниц на тетивах

Параметры для расчета лестницы

Высота проема Y

Длина проема X

Ширина лестницы Z

Количество ступеней C 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100

Толщина ступеней W

Выступ края ступеней F

Толщина тетивы T

Показывать подступенки H

Верхняя ступень ниже пола 2 этажа SP

Изменить направление подъема LR

в цвете черно-белый чертеж

Особенности устройства

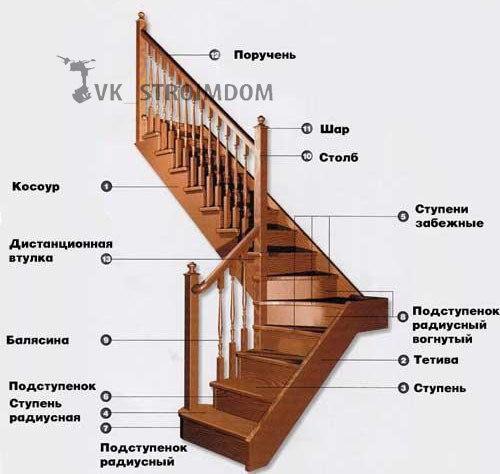

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

• Самые необычные сорта тыквы

  Read

Косоуры могут сооружаться из таких материалов:

• Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
• Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
• Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. Нужно заполнить представленные поля и программа подготовит чертеж, а также оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

• Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.

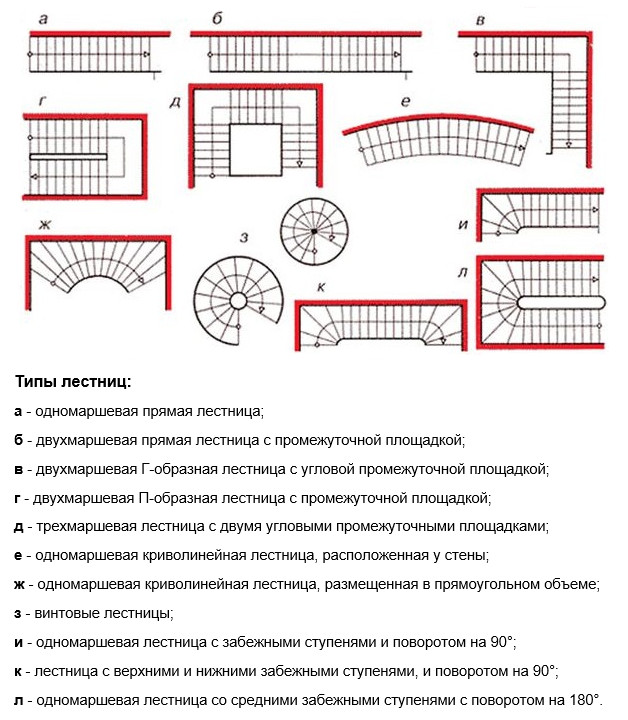

• Будет ли это лестница с поворотом на 90 (г образная) или 180 градусов (п образная), или прямой марш
• Какова высота подъема
• Какова длина проема в верхнем перекрытии

вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению комфортности лестницы. Увеличивая и уменьшая количество ступеней в каждом марше, вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длина проступи и высота ступеней. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Описание и особенности

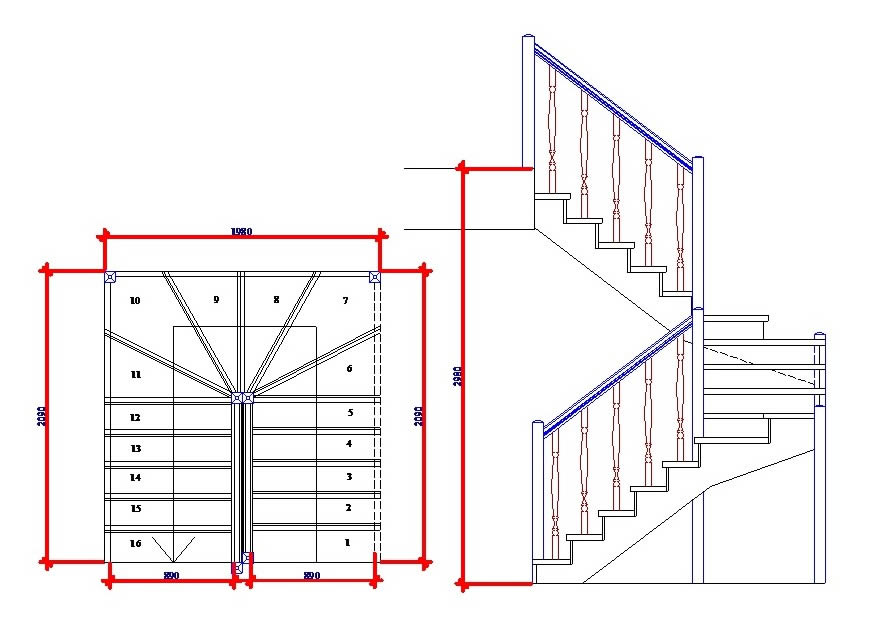

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

Лестница с забежными ступенями и поворотом 90 градусов

Лестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

• занимают мало места
• эстетическая привлекательность
• визуально делают помещение шире

к минусам:

• сложность расчетов
• забежные ступени уже обычных, что вызывает неудобства
• повышенная травмоопасность

Расстояние между ступенями деревянной лестницы

Главная цель во время создания лестницы — это выполнить ее так, чтобы она была максимально комфортной и удобной для дальнейших пользователей, при этом отвечая всем правилам безопасности.

Чтобы заказать деревянную лестницу у профессионалов, обращайтесь в компании «Мария». Лучшие деревянные лестницы в Оренбурге.

Для того, чтобы получить идеальную лестницу при ее конструировании используют специальные методы расчета всех лестничных элементов и их соотношение друг с другом. Все правила расчета строго прописаны в специальных нормативах СНиП и ГОСТ.

Приступая к созданию проекта будущей лестницы прежде всего нужно учитывать, что на размеры ступеней лестницы влияют следующие показатели:

• высота этажа;
• количество ступней;
• высота прохода.

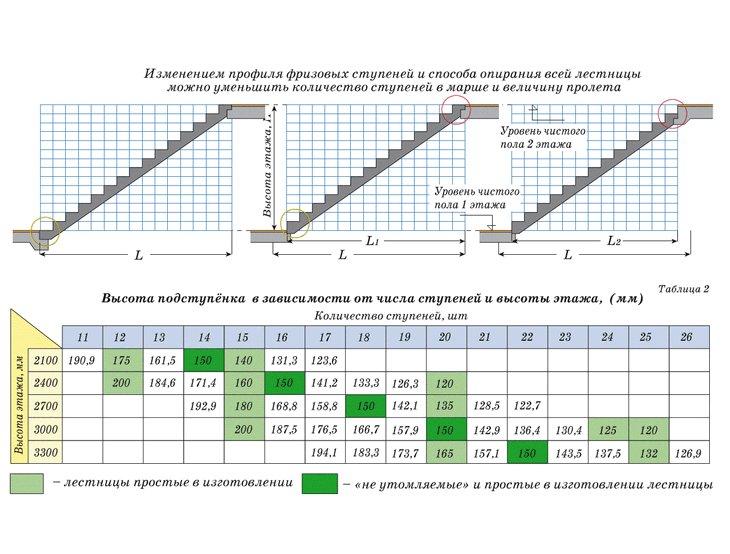

И только исходя из полученных данных будут производиться все остальные расчеты по размерам ступеней. По нормам расстояние между ступенями у деревянных лестниц может быть от 12 до 20 см, с шириной не менее 20 см. Оптимальным же расстоянием между ступенями считается 14-15 см, оптимальная ширина — 30 см. Это стандартные размеры для лестниц имеющих уклон марша 1:2.

Конечно все расчеты можно произвести самостоятельно — все формулы просты и их легко можно найти в Интернете, но правильно рассчитанное расстояние между ступенями деревянной лестницы — это дело серьезное и от этого зависит безопасность людей, поэтому шутить с этим не стоит и лучше всего обратиться к профессионалам. Специалисты нашей компании имеют 25-ти летний опыт изготовления деревянных лестниц «под ключ», поэтому доверив нам Вашу лестницу, Вы можете быть абсолютно уверенны, что она будет иметь высокое качество и отвечать всем правилам безопасности.

От чего зависят размеры ступеней лестницы

Ступень лестницы – это твердая основа, на которую становится человек при подъеме наверх. Несколько ступенек, расположенных друг над другом, называется лестницей.

Размеры ступеней лестницы завися от типа постройки, ее социальной принадлежности, и контингента людей, которых обслуживает это здание.

От правильного расчета ступеней во многом зависит удобство лестницы

Ступеньки бывают нижние фризовые – те, которые следуют сразу после площадки, верхние фризовые – примыкающие к площадкам вверху, и рядовые – следующие одна за другой в промежутке между нижней фризовой и верхней фризовой ступенью. Количество рядовых ступеней зависит от длины лестницы и высоты здания. Ширина ступеней зависит от типа постройки.

Типы зданий с лестницами:

• Общественные здания – магазины, учебные учреждения, офисные здания, общежития, больницы и т.д.;
• Производственные здания – цеха предприятий, склады, корпуса ИТР, подсобные помещения, котельные, гаражи и.т.п.;
• Жилые помещения – частные дома, квартиры, многоквартирные дома, гостиницы, отели.

Для каждого из этих типов зданий существуют разные нормы размеров ступеней лестниц.

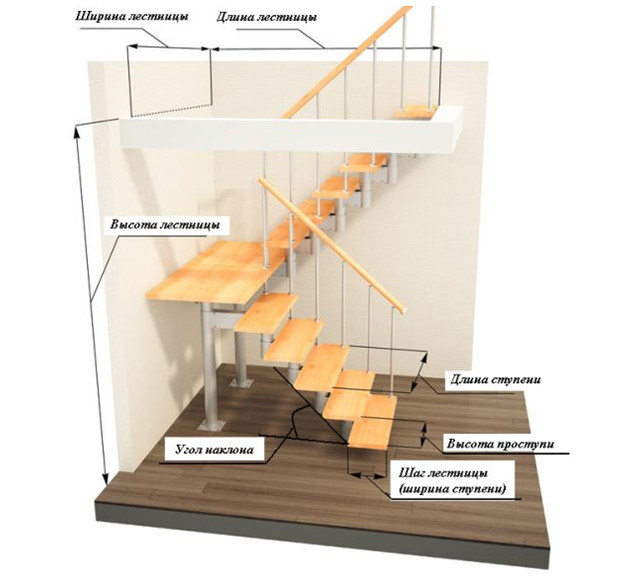

Как самостоятельно рассчитать угол наклона лестницы

Чтобы избежать лишних затрат и не прибегать к помощи проектировщика, вполне можно самостоятельно провести необходимые расчеты. Необходимо взять лист бумаги и начертить прямоугольный треугольник, где один катет – это расстояние, отведенное под будущую лестницу, вертикальная – это высота от пола до верхнего этажа, где будет заканчиваться лестница, а длиной самой лестницы будет являться гипотенуза. Нижний острый угол и будет углом подъема лестницы. Выше мы выяснили, что комфортный угол наклона лестницы на второй этаж в частном доме составляет 40°, но не более 45°. Если такой угол у Вас и получился, то можно уже рассчитывать количество ступеней. Расчет можно произвести с помощью формулы: 2A+ В=60-64, в которой А – высота подступенка, В – ширина ступени, а показатель 60-64 – средний шаг человека.

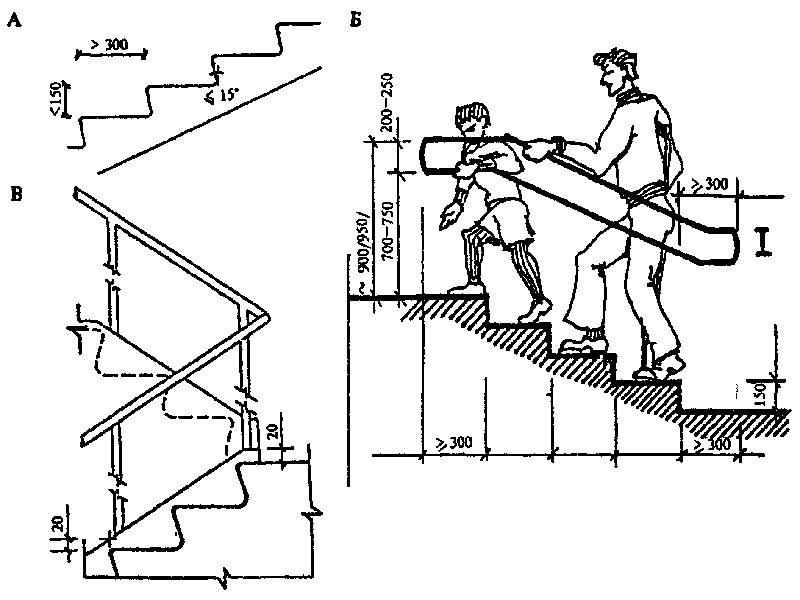

По нормам идеальная высота подступенка (А) – 15 см, но допускается от 14 см до 17 см. Тогда ширину ступени (В) считаем по формуле: B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см. Далее высчитываем количество ступеней, для этого высоту от пола до потолка делим на высоту подступенок. Если число не получается целым, то можно просто первую лестницу сделать нестандартного размера либо и изменить угол наклона.

Правила при расчетах:

1. Необходим лестничный пролет при наличии более двух этажей;
2. Марш состоит из 3-17 ступеней;
3. Ширина для прохода одного жильца должна составлять 80 см, для двух – от 100 см;
4. Угол более 45° является не совсем комфортным для детей и лиц пожилого возраста, что значит, что должен быть оптимальный уклон лестницы 1:1, 1:2, где 1:1 – 45°, а 1:2 – 26-40°.

Самостоятельное проектирование

Еще на этапе строительства дома, в котором будут лестницы следует определиться со следующими моментами:

• Какое будет количество;
• В каком месте будут располагаться;
• Предназначение;
• Какие материалы использовать.

Уже исходя из этого возможно приступать к проектированию. Комфортный угол наклона возможно создать, соблюдая рекомендация правил. Основной ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения» и тематические СНиПы. Эти правила строго определяют следующие моменты:

• Технические условия;
• Размеры и конфигурацию;
• Конструктивные элементы;
• Процесс приема в эксплуатацию;
• Контроль над отклонением;
• Правила монтажа.

До начала работ нужно изучить основные моменты. Если вы не совсем представляете себе, как рассчитать и построить лестничную конструкцию, то лучше обращаться к профессионалам. Общая стоимость, естественно, получится значительнее. Однако у вас появиться уверенность во всей конструкции. Обращаться стоит к проверенным специалистам, т.к. только в этом случае вы можете рассчитывать на гарантию качества. Приведем главные выдержки из нормативных документов:

• При наличии более 2 этажей лестничные конструкции должны обладать одним пролетом;
• Ширина при прохождении 1 жильца обязана быть не менее 80 сантиметров, а для 2 не меньше одного 1 м;
• Марши обладают от 3 до 17 ступенек.
• Уклон не более 1:1 (45°) и не меньше 1:2 (26–40°). Больше 50 градусов использование приставных, меньше 5 у пандусов. Оптимальными значениями являются 26-30°.

Если же вам потребуется снизить расходы и сделать все своими силами, то поможем рассчитать угол наклона лестницы без найма сторонних организаций. Если же нужна помощь специалистов, то заказать проект лестницы с установкой в Москве можно в компании “Лестницы от души” –

Согласно разделу СП :

4. Общие требования. 4.4. Эвакуация по лестницам и лестничным клеткам

4.4.4. Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов. Требования настоящего пункта не распространяются на проходы со ступенями между рядами мест в зрительных залах, спортивных сооружениях и аудиториях.

Требования к эвакуации по лестницам по пожарным нормам

Требования к пожарным лестницам

Расчет размеров и создание чертежей

Надобность в самостоятельном составлении чертежа отпадает. Существуют способы, благодаря которым данный процесс выполняется быстро. Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Некоторые используют уже готовые чертежи. Найти их можно в интернете, затем подобрать подходящий. Но надобно быть внимательным: могут попасться неправильные измерения, которые не годятся для эксплуатации.

Некоторые используют уже готовые чертежи.

Еще один вариант – онлайн-калькулятор. Он является самым удобным для выполнения расчетов. Главный плюс – корректировка заданных цифр. Процесс происходит автоматически, пользователь получает чертеж на основе указанных значений.

Еще один вариант – онлайн-калькулятор.

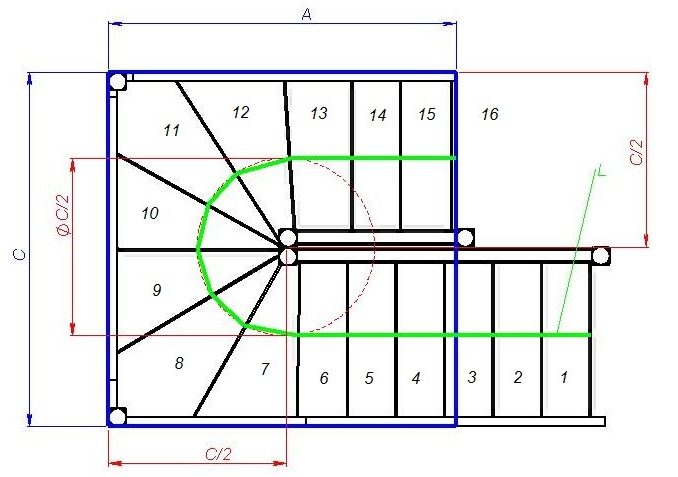

Часто прибегают к методу пропорций. Используется он для изделий, имеющих г-образную и п-образную форму. В таком варианте необходимо выполнить дальнейшие действия:

• На проекте выполняют разметку середины марша, по ней проводят прямую, на которой отображают отдельные части, равные ширине поступи.
• Посредине забежных и прямых ступеней отмечают рубеж.
• На половине поворотной площадки выполняется точная отметка, по ней обозначается участок.
• От черты откладывается примерно половина размера ступеней.
• От проверенной численности ступеней вычитается количество прямых линий, получившихся по схеме. На середине участка стоит помнить о проверке глубины. Если он рекомендованного – число ступеней понижают.

Как правильно рассчитать площадь лесенки

От формы межэтажного уровня может меняться размер площади. В зависимости от этого площадь может быть П – образной или Г – образной формы. Если лестница не помещается в проем, то можно нижнюю часть конструкции переместить или немного сместить. В результате пролет станет нормальным и оптимальным.

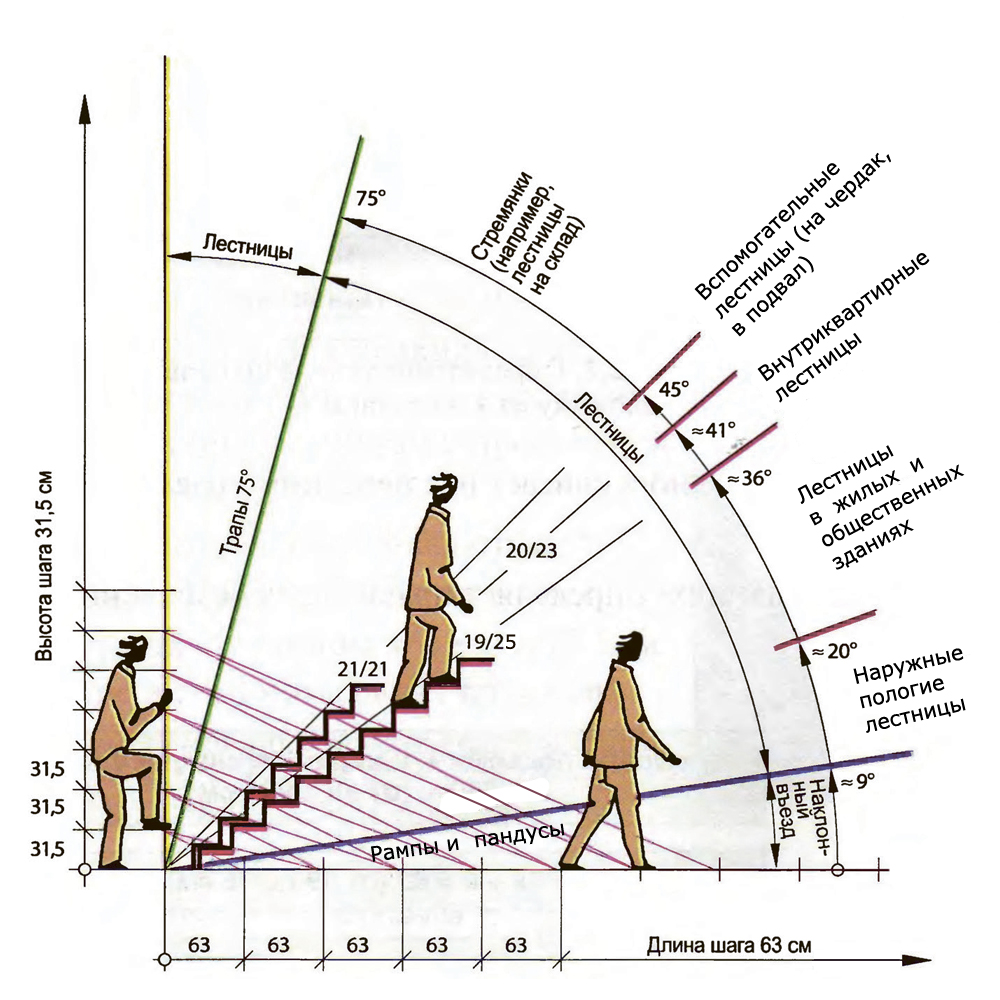

Оптимальный угол наклона

Наклон лестницы должен быть под углом от 22 до 40 градусов. Можно сделать крутую лестницу, но она будет опасной и неудобной. Если же у вас угол меньше 22 градусов, необходимо соорудить пандус. При этом он займет прилично места. Угол наклона в 45 градусов и больше возможен для приставных лестниц, которые ведут на чердак. Поэтому вам необходимо как можно точнее определиться с углом наклона.

Удобней всего нанести схему будущего сооружения на миллиметровую бумагу. Нанесите две перпендикулярные линии. Одна обозначает – высоту этажа, другая – проекцию лестницы. Потом соедините эти линии третьей, так чтобы получился треугольник. Вот эта третья линия будет обозначать тетиву конструкции. И при помощи транспортира вы сможете измерять точно угол наклона будущей модели.

Формула лестничного марша

Существует несколько вариантов расчета лестничного марша. Рассмотрим один из них. Он называется формулой удобства. Итак, А-В=13 см, где А – ширина проступи (25-30 см), В – высота подступенки (14-20 см). При расчете лестничного уклона марша необходимо, чтобы расстояние любой ступени лестницы к потолку было не меньше 2 метров. Не стоит делать лестницу крутой, она автоматически становится неудобной. Выбирая тип и параметры лесенки, не стоит забывать о размерах дома.

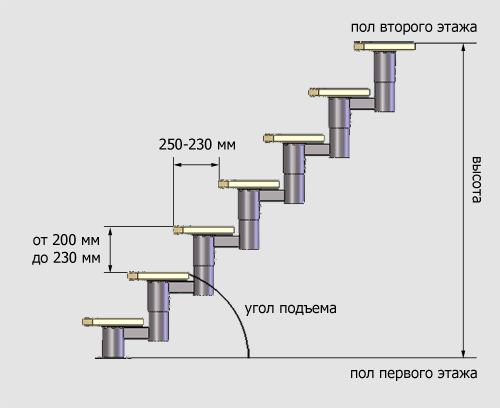

Как вычисляют расстояние между ступенями

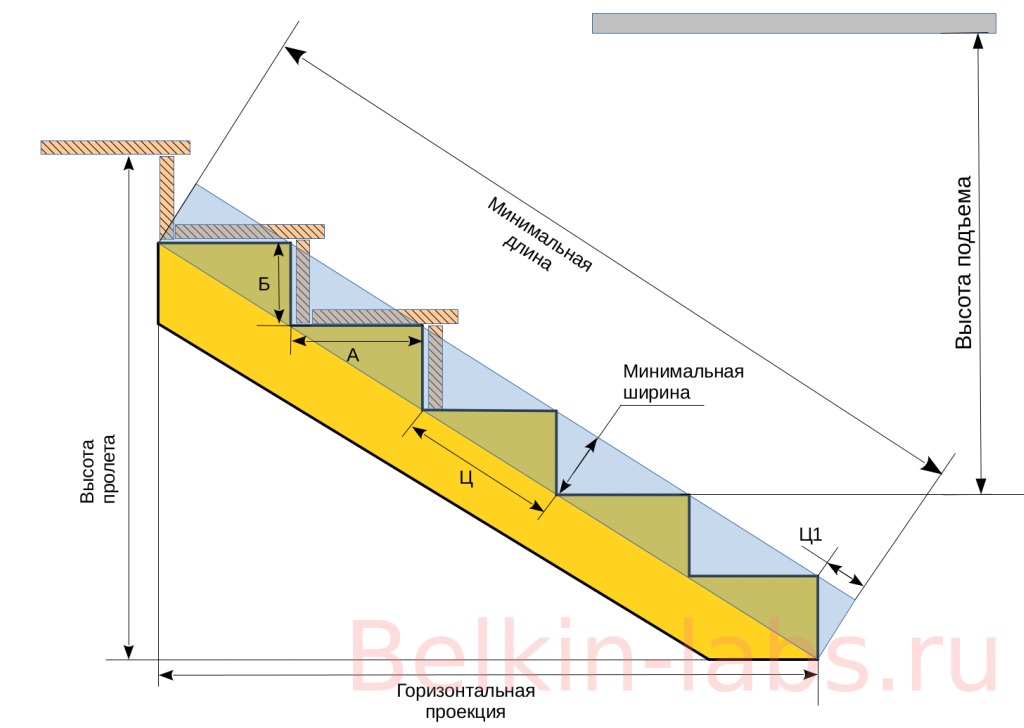

Лестница состоит из площади и маршей. Основными элементами марша – проступь и подступенек. Проступь – горизонтальная плоскость двух ступенек, подступенек – расстояние между поверхностями соседних ступенек. Количество ступенек считается следующим образом: Необходимо общую высоту разделить на высоту подступенка. К примеру:

— высота лестницы – 280 см; количество ступеней – 14. Результат: 280/14=20 ступеней. Потом 280/20=14 см – это и есть высота подступенка.

Для расчета положения первой ступени, нужно из общей высоты вычесть высоту подступенка. А вот положение второй проступи вычитаем высоту подступенка от расстояния между первым этажом до первой проступи. После процесса вычисления, отмечаем это все на схеме.

Размеры стандартных ступеней

Выбор размера ступени зависит от общего количества проступей, длины лестницы. Ширина проема для одного человека должна быть – 0,7 м. Время и силы, которые человек будет тратить при подъеме или спуске по лестницы напрямую зависит от высоты ступени.

Если ступеньки низкие, то лестница получается длинной и не компактной. Высокие проступи делают сооружение неудобным и некомфортным. Среднее значение высоты ступени должно быть от 12 до 20 см. Глубина ступеней должна соответствовать значению от 28 до 30 см. Все перечисленные размеры ступеней выбираются с учетом безопасного и комфортного передвижения.

Шаг прямой лестницы

Стоит помнить, чтобы размеры лестницы полностью подходили под отведенную площадку. В процессе эксплуатации лестница должна быть надежной. При проектировании конструкции нужно помнить, что есть зависимость от ширины проступи и высоты ступени. Параметры лестничной конструкции должны ориентироваться на человеческий шаг. Среднее значение варьируется от 30 см до 60 см.

Если вы будете опираться на эти параметры, то ваша лестница получится максимально безопасной и удобной в пользовании. Стандарты проступи, рассчитанные на ступню взрослого человека. Итак, сначала выполняется замер проема, потом рассчитывают количество ступеней. Рассчитав длину проступи и умножив ее на значение ступенек, получаем длину лестничной конструкции.

Смотрите также:

Преимущества огорода, размещенного на склоне.

В первую очередь, на таком участке немного легче организовать систему полива. Вода не скапливается на грядках, а достаточно быстро попадает между ними. На склоне не будет и застоя воды. Тем не менее, дренажировать участок в любом случае имеет смысл.

Вторым преимуществом подобного участка является его декоративный потенциал. При правильном подходе Вы можете стать обладателем уникальной усадьбы. Такой участок дает прекрасную возможность для расположения водопадов и альпийских горок. Холмистый рельеф – это простор для фантазии даже начинающего ландшафтного дизайнера.

Наконец, на южном склоне можно вырастить даже капризные теплолюбивые растения, так как склон будет хорошо прогреваться и освещаться.

Металлический косоур своими руками

Чтобы своими руками сделать металлический косоур, следует знать, что они бывают:

Лестница на металлических косоурах, обладает высолкой несущей способностью. Здесь часто отсутствуют дополнительные опоры

Изготавливают косоур по следующей технологии:

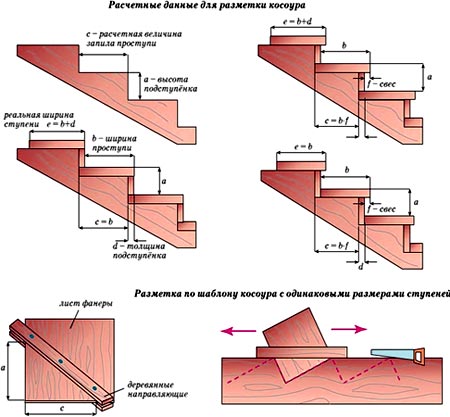

1. Предварительно швеллер размечают, нанося метки на места крепления кобылок. Проще это делать при помощи треугольника с соответствующими отметками на катетах.
2. К горизонтальному отрезку профиля приваривают кронштейны для крепления ступеней. Для упрочнения конструкции иногда создают дополнительные ребра жесткости.
3. Если конструкцией лестницы предусмотрено наличие 2 косоуров, то их соединяют между собой уголком, по длине равным ширине лестницы, что придает дополнительную жесткость сооружению. Чтобы выдержать предельную точность при изготовлении косоура лестницы своими руками, следует наварить отрезки профиля на один швеллер, а затем наложив его на второй, отметить места крепления.

   Способы крепления косоура к перекрытию

Самостоятельно можно сделать простую модель, но имея  небольшой опыт, красивую, презентабельную и надежную конструкцию вряд ли удастся создать. Для этого существуют специалисты.

Лестница на 1 косоуре выглядит почти невесомой. Такая конструкция не под силу любителю. Пусть ее изготовлением займутся профессионалы

Компания, кроме готовых лестничных конструкций, предлагает и косоуры из дерева, металла. Это ключевые элементы, поэтому приобретать их стоит у надежных производителей.

Профессионализм наших специалистов, высокое качество в сочетании с демократичной ценой, делают продукцию, выпускаемую нашей компанией, востребованной.

Плюсы калькулятора для расчета монолитной лестницы

Самым простым и удобным способом для выбора и расчета бетонного изделия является калькулятор онлайн лестницы. С его помощью можно рассчитать все необходимые элементы в течение нескольких минут. Но такой расчет может быть только предварительным. Для изготовления лестницы следует обратиться к профессионалам, которые выполнят визуализацию проекта, бесплатный 3D дизайн и расчет конструкции.

Лестница, спроектированная и рассчитанная нашими специалистами, будет отвечать:

• Требованиям безопасности;
• Положениям ГОСТ;
• Нюансам планировки.

Калькулятор для лестницы может учитывать различные пожелания заказчика. При разработке индивидуального проекта учитываются свойства материалов для изготовления, облицовочные материалы и т.д.

Компания ДНК Спираль имеет большой опыт работы в изготовлении бетонных лестниц с нуля в Москве и Московской области. У нас работают только высококвалифицированные сотрудники, которые постоянно повышают свой профессиональный уровень. Мы работаем с качественными материалами и предлагаем гарантию 18 лет.
