Как правильно рассчитать лестницу из бетона?

Расчет количества ступеней для крыльца и выбор формы

Примеры ступенек для крыльца различной формы и материалов

Ступенька представляет собой горизонтальную жесткую площадку, применяемую в виде опоры при спуске и подъеме.

Конструктивно различают элементы:

• прямые прямоугольной формы;
• поворотные (забежные);
• полукруглого вида (другое наименование — гусиный шаг).

Элемент сочетает 2 плоскости — горизонтальную и вертикальную. Первую называют проступью, вторую подступенком. Лестницы строят с вертикальным подступенком или его не применяют совсем.

Нормативные габариты:

• ширина проступи 250 – 300 мм;
• подъем, удобный для ноги составляет 120 – 200 мм;
• правильный склон крыльца около 30°, допускают расширение диапазона до 25 – 45°;
• если уклон пологий (меньше 25°), вместо ступенек делают пандус;
• ширина лестничного марша не должна быть меньше 700 мм для прохода людей.

Перед тем как построить ступеньки к дому, рассчитывают габариты по высоте, ширине проступей и подступенков, вычерчивают эскиз на бумаге. Размеры элементов принимают с учетом нормативных рекомендаций. Число ступенек находят делением высоты цокольного этажа на высоту поднятия одной ступени.

Расчёт стоимости бетонной лестницы

Изготовление любой формы лестницы из бетона, является трудоемким процессом, который требует много времени. Перед началом работ требуется заказать и доставить необходимые материалы и инструменты на дачу, дом или в таунхаус, коттедж, где будет производиться монтаж конструкции с нуля, под ключ.

Цены на монолитные лестницы из бетона формируются из следующих трех факторов:

• Тип, вид каркаса железобетонной лестницы;
• Высота между этажами;
• Ширина марша.

Для примера можно рассчитать стоимость работ по возведению бетонной конструкции с шириной марша 1 метр и классическим, полнотелым видом конструкции каркаса:

• Высота этажа – 3200 мм. (3.2 метра);
• Ширина марша – 1 метр;
• Стоимость работ по лестнице за 1 м. подъёма составляет, к примеру, около 20 000 рублей.

Таким образом, можно узнать стоимость всей данной конструкции. Для этого цену за 1 м. следует умножить на высоту этажа и ширину марша: 20000*3,2*1=64000 рублей. Именно столько будет стоить работа по строительству бетонной лестницы с вышеуказанными параметрами*.

Обращаем ваше внимание на тот факт, что каждая железобетонная конструкция, которая заказывается у нас, является индивидуальным конструкторским решением, рассчитанным специально под условия помещения клиента, с дальнейшим изготовлением под ключ. Поэтому и цены могут не значительно отличаться, даже на двух почти одинаковых лестницах.

Точную стоимость уточняйте у оператора, по телефону +7 (985) 058-99-27

Начало расчета деревянной лестницы с забежными ступенями

Начинаем расчет изделия с деления высоты марша на 220 (мм):

1-ое действие: 2652 / 220 = 12,05 мм (округляем до 13 шт.);

2-ое действие: 2652 / 13 = 204 мм, получаем 13 ст., высотой 204 мм;

Перепроверка: 204 * 13 = 2652 мм

По таблице-калькулятору находим глубину проступи. По крайней правой или крайней левой вертикальной колонке находим высоту 204 мм. От нее перейдите на ярко-зеленую диагональ 42° и от этой клетки вертикально вверх или вниз найдем соответствующую глубину проступи, которая составит 227 мм.

Теперь проверим правильность соотношения размеров, убедившись, что суммарное значение 2-х высот (2В) и глубины (Г) находится в диапазоне 550 и 700 мм:

2В + Г = 550–700 = 2 * 204 + 227 = 635 мм

Наш расчет деревянной лестницы с забежными ступенями удовлетворяет следующим требованиям:

• Высота проступи и подступенка менее 220 мм;
• Глубина проступи больше 220 мм;
• Угол наклона 42 градуса;
• Суммарное значение 2-х высот и глубины равно 635 мм.

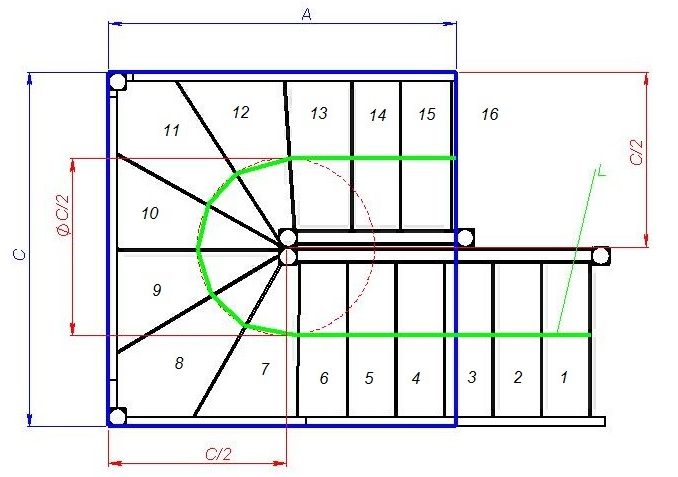

Разметочный шаблон играет важную роль и имеет форму вида сверху на забежную (поворотную) секцию, начерченного в полном масштабе на половине листа или плиты (обычно МДФ, рис. 1).

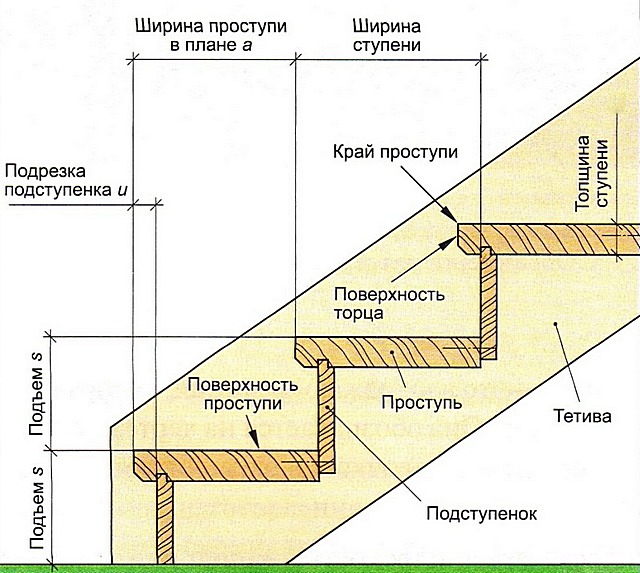

В соответствии с рис. 2 сначала чертятся тетивы толщиной 32 мм. На месте пересечения двух внешних тетив чертим опорный столб 100*100 мм, обеспечив его центральное и перпендикулярное положение относительно обеих тетив. Затем тонкими или пунктирными линиями отмечаем середину двух прямых участков лестницы.

Далее подступенки и проступи, но для их вычерчивания в нашем расчете деревянной лестницы с забежными ступенями, надо применить немного геометрии.

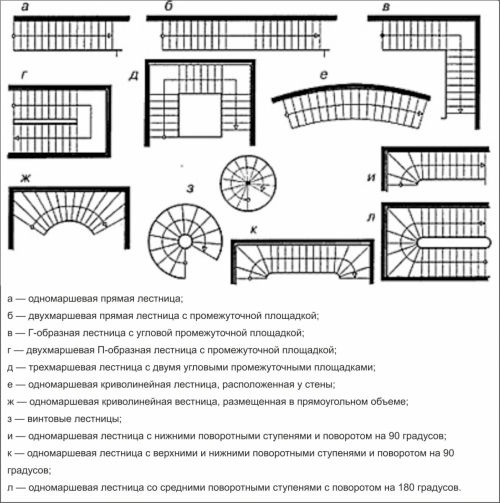

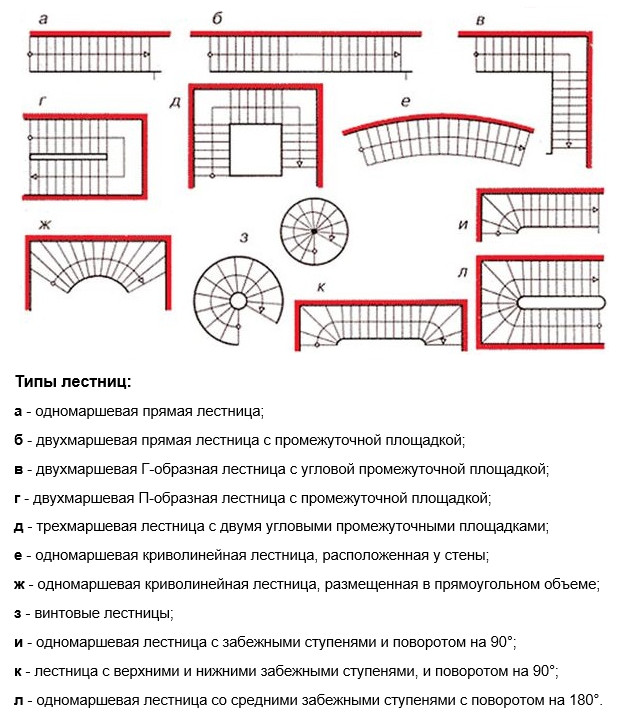

Виды поворотных лестниц

Многие в курсе, что все лестницы делятся на два основных класса:

• Маршевые конструкции – это те, что имеют прямые участки подъема. Одномаршевые модели, пожалуй, самые удобные в эксплуатации, за исключением случаев, когда подъем получается очень длинным, но они занимают очень много места и могут быть установлены в помещениях большой площади.

Чтобы избавиться от этого недостатка, конструкции делают поворотными, то есть подъем разбивается на несколько частей.

Градус поворота конструкции зависит в основном от места, где лестница устанавливается. Различают следующие варианты – на 90, 180 и 270 градусов. Последнюю модель можно назвать условной, так как повороты делаются в раздельных местах, и, фактически, лестница просто имеет три поворота на 90 градусов.

Такая же ситуация возможна и с моделями на 180 градусов, но, опять-таки, повторимся, что на это влияет место установки лестницы. Как вы понимаете из названия сегодняшней статьи, именно таким конструкциям мы уделим внимание в сегодняшней статье, но это не значит, что мы обойдем вниманием остальные.

• Винтовые лестницы являются поворотными в чистом виде. Тут один сплошной поворот без намека на прямые участки. Эти конструкции рассчитать сложнее всего, но при желании и это возможно без обращения к инженерам.

Совет! Далее мы рассчитаем параметры лестницы с забежными ступенями. Этот же принцип будет положен в основу расчета винтовых конструкций.

Что мы можем понять, рассматривая винтовую конструкцию? Конечно же, то, что она занимает очень мало места, и этот факт всегда проектировщики держат в голове, когда им требуется вместить подъем в ограниченное пространство.

Гибридная лестница – маршевый проход в сочетании с винтовым участком

Это были типы лестниц в их чистом виде, но мы знаем, что обстоятельства и нестандартная творческая мысль толкают человека к созданию неординарных вещей. Лестницы не стали исключением, и их разнообразие тоже стало большим.

Такие лестницы называются комбинированными, вариантов их исполнения очень много, но все они включают в себя похожие нестандартные переходы.

Т-образная лестница

• Отдельного упоминания заслуживают т-образные конструкции. Тут вроде бы и повороты на 90 градусов, но в разные стороны. Строительство и расчет такой конструкции может быть очень сложной задачей. Исполняют их в основном в особняках, поэтому и занимаются данной работой профессиональные архитекторы.

Способы разворота лестничной конструкции

Поворот маршевой лестницы может быть выполнен двумя способами:

• Первый – через переходную, поворотную площадку. Данный элемент вы можете увидеть на снимках выше.
• Такие конструкции занимают немного больше места, чем следующий вариант, и получаются при одинаковых размерах проема они немного круче, но в них есть свои преимущества.
• Нормальный горизонтальный разворот позволяет расслабиться во время подъема. Особенно это важно, если он имеет большую протяженность, а восхождение осуществляет маленький ребенок или человек пожилого возраста.
• Если вы осуществляете подъем крупногабаритных вещей, то развернуться на площадке будет намного проще.
• Если сама лестница узкая, то на ней будет сложно расходиться идущим навстречу людям. Это с большим удобством можно сделать именно на площадке, не пачкая стены руками, и не рискуя потерять равновесие без нормальной опоры в виде поручня – такая ситуация будет иметь место, когда лестница в поворотной части примыкает к стенам.
• Поворотную площадку рассчитать, изготовить под нее детали и смонтировать будет намного проще, чем тот вариант, что мы разберем следующим.

Итак, мы узнали, как лестницы могут поворачиваться и для чего это нужно, теперь давайте узнаем, как своими руками сделать расчет лестницы с поворотом на второй этаж.

Калькулятор расчета прямой лестницы

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

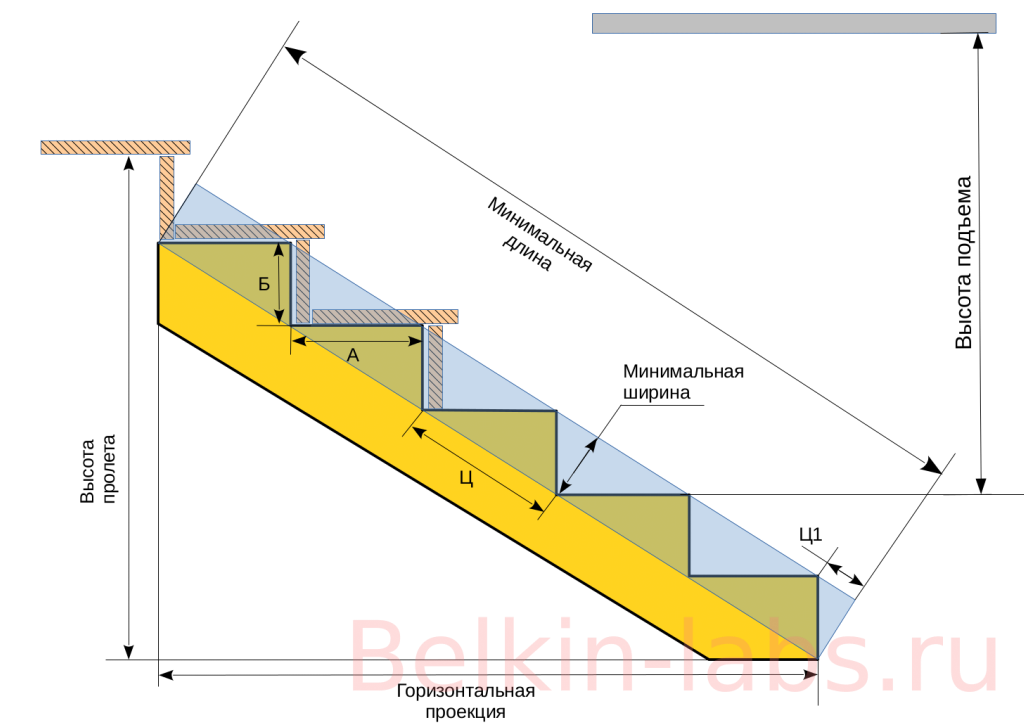

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Калькулятор расчета прямой лестницы: деревянная, металлическая

Программа предназначена для онлайн расчета прямой лестницы из металла или дерева. Калькулятор высчитает оптимальное ко-во ступеней, габариты лестницы и нужные

Стандарты СНиП

Перед тем как производить расчет лестниц для подъема на второй этаж нужно ознакомиться со стандартами СНиП и ГОСТ. Если вы решили своими руками полностью сделать всю конструкцию, этот этап является обязательным.

Прежде всего, следует обратить внимание на следующие параметры:

• Уклон. Отражает угол наклона лестничного марша, для жилых помещений этот показатель должен находиться в пределах 30-40 градусов.
• Количество ступеней. Точная величина зависит от длины пролета и количества маршей, минимальное количество равно трем, максимальное – 16 для двухмаршевых моделей и 18 для одномаршевых.
• Размер площадки. Если для подъема на второй этаж обустраивается двухмаршевая конструкция с площадкой, ширина последней должна быть не меньше ширины маршей, выходящих к ней.
• Ширина проступи. Расстояние от края ступени до подступенка, оптимальное расстояние -29 см, допускаются колебания +/-3 см.
• Высота подступенка. Расстояние между ступеньками, стандартом считается 17 см, тем не менее интервал 14-20 см не выходит за пределы нормы.
• Шаг. Суммарное расстояние, охватывающее 2 проступи и 1 подступенок, идеальное значение – 62 см.
• Ширина лестницы. Расстояние от одного края ступени до другого, для обычной лестницы на второй этаж – это не меньше 80 см.
• Размеры лестничной клетки. Площадь клетки должна быть достаточной для того, чтобы можно было беспрепятственно открыть дверь или разминуться с человеком.

Если лестница будет соответствовать всем вышеописанным нормам, она будет безопасной и очень удобной для передвижения.

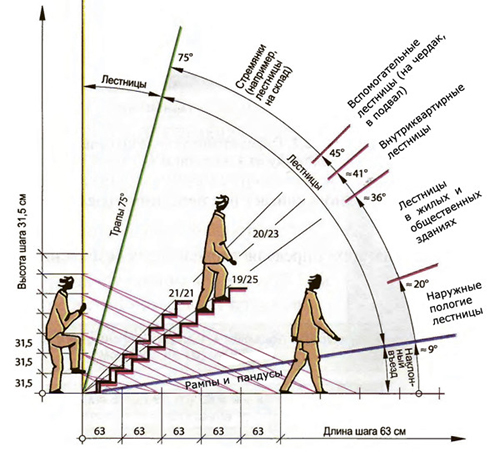

Схема для расчета оптимального угла наклона лестницы, соответствующего стандартам

В некоторых случаях, в частности когда дом уже построен и нет возможности внести изменения касательно высоты перекрытий и планировки помещения, допускаются отклонения от стандартных показателей, главное условие – вносимые изменения не должны серьезно сказываться на показателе безопасности лестничной конструкции.

Как правильно сделать расчет лестницы

Решать, какую именно конструкцию возводить – недорогую деревянную, прочную металлическую или основательную бетонную, конечно же, самим хозяевам загородного дома. Однако при использовании абсолютно любого материала предварительно следует выполнить соответствующий расчет, определив угол наклона, длину марша и количество ступеней. При составлении проекта следует учитывать нормативы СНиП для лестниц жилых домов:

1. Угол наклона марша не должен быть меньше 27гр и больше 45гр. Если более пологая лестница еще допустима, то слишком крутой она быть все же не должна.
2. Высота подступенка может варьироваться в пределах 15-20см. Оптимальным же показателем считается 17-18см.
3. Ширина более или менее удобной проступи – 25-32см. Самыми комфортными считаются ступеньки глубиной в 30см.

Высота проступи и посдступенка должны укладываться в положенные нормативы

1. Ширина пролета, то есть длина ступени от косоура до косоура не должна быть меньше 90см. Однако удобным марш будет только в том случае, если увеличить эту цифру, хотя бы до 110см.

1. Глубина верхней площадки (расстояние от последней ступени до порога дома) должна быть не меньше

Пример расчета марша к крыльцу

Для того, чтобы вам было понятнее, как расcчитать количество ступеней такой конструкции, как лестница для крыльца на даче, в том случае, если известна его высота, приведем простейший пример:

Пусть высота цоколя дома составляет 40см. Отнимаем от этой цифры 3см (для исключения риска задевания двери за верхнюю площадку в результате усадки здания) и получаем высоту крыльца в 37см. На одну ступень (с учетом удобной глубины в 30см и высоты в 17см) должно приходиться C=√(302+172)= √(900+289)=√1189= длины косоура. Для двух ступенек понадобится косоур длиной в 69см. Находим sinF=37/69= То есть в этом случае угол наклона Fпо таблице Брадиса составит довольно таки удобные 32-33гр. Если сделать три ступеньки, лестница получится слишком пологой (примерно 21гр).

Крылечко частного дома должно быть не только красивым, но и удобным

Надеемся, из этого примера более или менее понятно, как раcсчитать лестницу для крыльца. Конечно, это лишь приблизительный расчет. При составлении проекта крыльца к глубине и высоте ступени нужно прибавлять толщину доски. Таким образом для такого крылечка нужно будет приготовить два бруска (можно 150*50мм) длиной примерно в 70-75 см на косоуры и четыре доски () для проступей и подступенков. Длина последних будет равна ширине пролета лестницы.

Для чего необходимо производить расчет лестницы

Все расчеты для построения можно провести самостоятельно, используя основные формулы для вычислений. Но для неопытного строителя в этом случае велика вероятность запутаться в расчетах, да и просто потратить на это слишком много времени. Гораздо проще рассчитать параметры лестницы специальным онлайн-калькулятором. Такие программы помогут сделать расчеты для конструкций в частном доме или многоуровневой квартире.

Расчеты обязательно проводить перед началом строительства и до покупки стройматериалов. Полученные параметры помогут посчитать количество необходимых элементов для возведения конструкции. Зная длину лестницы и ее высоту, можно определить, сколько полезного пространства она займет, и каких размеров нужно выбрать тетиву для сооружения.

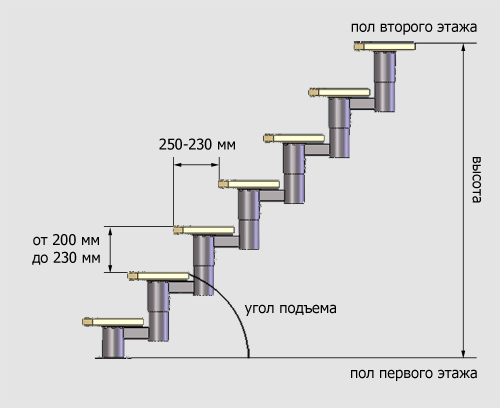

Как рассчитать металлическую лестницу на этаж?

Произвести расчет каркаса металлической лестницы на второй этаж прямой или поворотной легко. Перед тем, как начать работу с программой, необходимо замерить пространство для создания каркаса нужного размера. В процессе расчета металлического каркаса лестницы используются следующие инструменты:

• Рулетка.
• Измеритель уровня.
• Фломастер или специальный карандаш для создания отметок на поверхности.

Такого перечня принадлежностей достаточно, чтобы осуществить все манипуляции.

Особенности расчета на онлайн-калькуляторе

Это наиболее простой метод вычислений размеров лестницы, поскольку калькулятор – это программа, позволяющая самостоятельно рассчитывать важные для проектирования параметры. При использовании онлайн-калькулятора для расчета лестницы в подвал вам не требуются специальные навыки и знания, а некоторые из них даже могут предоставить готовый чертеж лестницы с указанием всех необходимых параметров. Такую схему легко распечатать и сохранить.

Еще одно преимущество применения этого метода для изготовления ступеней своими руками — возможность произведения расчетов не только простой одномаршевой лестницы, но и винтовой конструкции, устройства с зарубежными ступенями. Вычисления будут проводиться с разными исходными параметрами, в одном случае достаточно будет высоты и площади помещения, в другом потребуется высота ступенек и угол наклона устройства.

Большинство онлайн-версий имеют визуальные подсказки, которые с помощью картинок помогают определить нужные величины для расчета подвальной лестницы.

Расчеты и проектирование

Проект лестницы чертеж

Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

• заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
• выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
• самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
• на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.

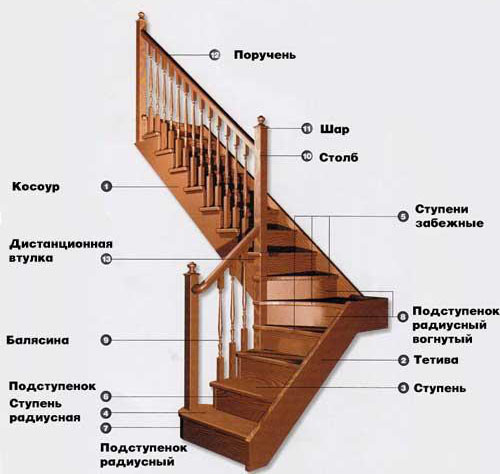

Элементы лестничной конструкции

При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы — металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

Сборка лестницы на косоурах

Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

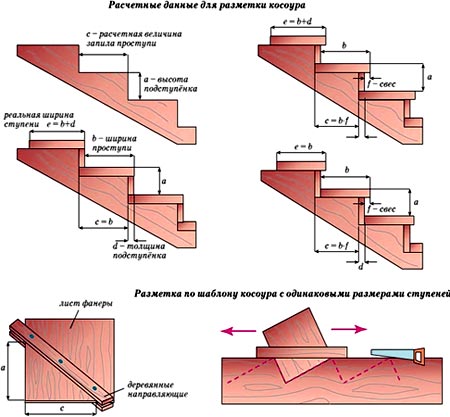

Расчет косоура

Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

Больцевые лестницы

Лестница на больцахКонструкции на больцах также достаточно часто используются в помещениях небольшой площади. Популярность заключается в визуальной легкости – они как будто парят в невесомости.

Крепится лестница на больца, т.е. штыри, которые вбиваются в стену, а также используются в качестве креплений ступеней между собой. Данная модель пользуется высокой популярностью у дизайнеров и архитекторов, поскольку позволяет создавать оригинальные, необычные изделия. Так, например, существуют различные виды ступеней лестницы – они могут быть стандартными, криволинейными, в форме овала, треугольника или многогранника.

Особенности проведения монтажа

Для устройства конструкции на больцах своими руками вам понадобится точно просчитать, где будут располагаться ступени. Кроме того, для безопасности в моделях данного типа рекомендуется использовать перила или заграждения, которые можно изготовить самостоятельно или приобрести уже в готовом виде.

Основным условием для монтажа больцевой лестницы является наличие прочной стены – лучше если она будет выполнена из камня или железобетона. Стоит отметить, что правильный монтаж обеспечивает устойчивость и надежность конструкции – она должна выдерживать не менее 1500 кг.

Программа расчета лестницы

Формула расчета лестниц зависит от вида конструкции, высоты, ширины, количества ступеней и материала. Для частного дома можно выбирать лестницы различного вида. В частности, криволинейные, например, винтовые, угловые и из разного материала. Это может быть металл, дерево, а также пластик, но на деревянной или металлической основе. Как уже было сказано ранее, винтовые сооружения компактные по размерам и добавляют интерьеру эстетичности. Также на расчет лестницы влияет помещение и его особенности.

Среди популярных программ для расчета лестниц стоит отметить StairCon

В частности:

• То, для чего оно используется;
• Какими параметрами он обладает;
• Какой в нем интерьер;
• Сколько нужно поворотных площадок;
• Какой должна быть конфигурация ступеней;
• Где будет расположение лестницы.

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

20-45 градусов – это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

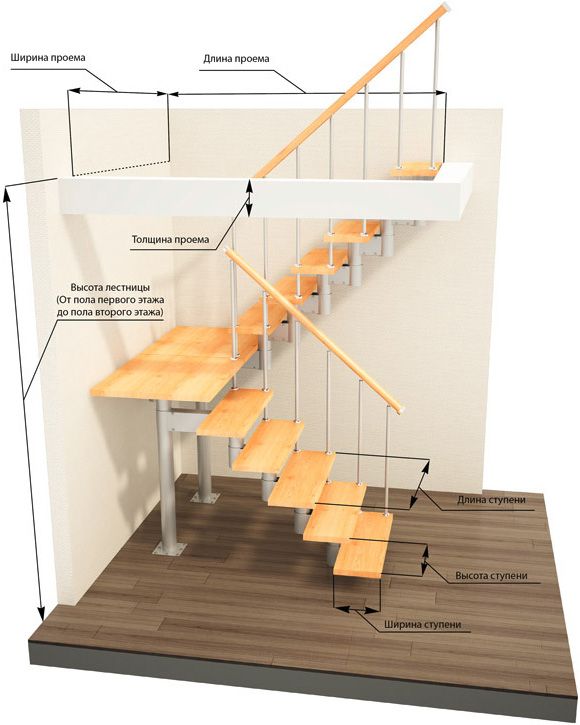

Как рассчитать лестницу правильно

После того, как будут определены все составляющие лестничной конструкции, можно приступать к расчетам параметров. Для этого вам потребуется следующая инструкция расчета своими руками:

1. Высота лестничной конструкции. Для определения этого параметра измерьте высоту между чистовыми полами первого и второго этажей.
2. Количество и высота ступенек. В соответствии с некоторыми нормами высота ступенек должна находиться в пределах от 15 до 20 сантиметров. Лучше всего взять среднее между этими значениями. Для подсчета количества ступенек поделите высоту лестничной конструкции и высоту одной ступеньки. В том случае, если после деления получится дробное число, то можно уменьшить высоту самой первой ступеньки.
3. Верх ступеньки или ширина проступи. В этом случае разработаны определенные нормативы. Ширина проступи должна быть не меньше 22 сантиметров и не больше 40 сантиметров.
4. Ширина лестничного проема. В этом случае нет строгих правил. Для определения этого показателя надо отталкиваться от количества свободного места в помещении.
5. Длина лестничного марша. Вычисляется путем умножения количества ступенек на ширину проступи. Может получиться так, что значение длины лестничного марша будет очень большим и не поместится в отведенное для него пространство. В этом случае надо уменьшить значение ширины проступи. Можно еще сделать лестницу из двух маршей.

Кроме перечисленных выше параметров следует обратить внимание на ширину просвета над лестничной конструкцией. Для того, что бы человек во время подъема или спуска по лестнице не ударялся головой о конструктивные элементы, надо оставить свободное пространство. Некоторые подразумевают наличие тетивы или косоур. Для этого надо вычислить их длину.

Особенности расчета размеров лестницы

В осуществлении расчетов лестниц важно рассчитать общее значение ширины такого элемента конструкции, как марш. Реальным параметром здесь будет ширина марша, то есть общее расстояние между поручнем и стеной или двумя поручнями.

При определении общей ширины марша, совершенно не лишним будет принять во внимание, какое количество людей перемещаться будет по установленной лестнице за один раз. Говоря иными словами, очень важно определиться с тем, какой пропускной способностью должен обладать марш.

На ширину лестничной конструкции непосредственное влияние оказывает размер выхода на площадку лестницы. не следует допускать того, чтобы марш имел ширину, которая значительно меньше ширины данного выхода. Самым оптимальным параметром для комфортного применения конструкции является показатель ширины, который колеблется от 125 см до 150.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

Созданию лестницы предшествует этап разработки проекта. На этапе конструирования инженер:

разрабатывает чертеж будущей конструкции с учетом пожеланий заказчика;

Чертеж маршевой лестницы

Чертеж винтовой лестницы



Расчет лестницы на второй этаж с …



Stairs design …



Расчет деревянной лестницы: пошаговая …




Ширина лестничного марша

Расчет угла наклона лестницы

• дополнительно может выполнить визуализацию, чтобы можно было оценить, как будет смотреться лестница в реальных условиях.

Конечно, любую работу лучше доверять профессионалам. Но если есть желание сэкономить 30-40% от стоимости лестницы, то описанную работу можно выполнить самостоятельно при помощи специального программного обеспечения.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

• Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
• Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
• Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
• Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

Строительство простой деревянной лестницы

Начало строительства – это сравнение и сопоставление финансовых возможностей с желаниями клиентов, чтобы в конце работы мечты заказчика не разбились о камни некачественных материалов, полуготовой конструкции, а смогли воплотиться в красивую лестницу.

Строгая деревянная лестница, которая совсем не отнимает драгоценное пространство небольшого частного дома, а достойно стала особым функциональным элементом благодаря добавлению в ее основании полок и шкафчиков

«Семь раз отмерь и один раз отрежь»

Изящная лестница на одном косоуре изготовленная из комбинации дерева (сосна) и металла Так гласит древняя русская пословица. Важно не только нарисовать приблизительный чертеж будущей лестницы, а произвести точные замеры каждой из деталей будущей конструкции, потому что лишний сантиметр в косоуре приведет к значительному перекосу всей лестницы.

Маршевая деревянная лестница может быть двух конструкционных вариантов:

• на тетивах (по бокам от ступенек);
• на косоурах (одном либо двух).

Проще всего изготавливать лестницу на тетивах. Это вариант для новичков. Предлагаем вам вместе создать ее проект и сделать расчет стоимости строительных материалов для нее.

Измерение параметров помещения под лестницу

Ширина прохода лестницы влияет на то, сколько человек могут одновременно комфортно по ней спуститься и подняться Параметры помещения, которые будут необходимы для подсчета параметров будущей конструкции:

• высота помещения от пола до потолка (высота полотка);
• ширина среза пола на втором этаже, куда будет приставлена лестница (этот параметр плюс высота потолка являются одним из катетов будущей лестницы);
• площадь и периметр свободного пространства на первом этаже, куда будет уходить основание подъемника (необходимо для сопоставления угла наклона конструкции с количеством ступенек);
• ширина свободного пространства от стены (одна из точек крепления лестницы будет у стены; это позволяет сделать ее более прочной, а также сэкономит на одном комплекте перил).

Оптимальная ширина прохода – 0,9-1,4 метра. Если у вас небольшая семья и вам нет необходимости иметь широкую лестницу, по которой одновременно могут пройти двое, можно ограничиться строительством конструкции в 1-1,15 м. Ширина в 0,8-0,9 метров больше подходит для маленьких летних домиков, где крайне важно сэкономить ценные квадратные метры.

Широкий вариант требуем много площади, он громоздкий и непрост в установке. Если вам не обязательно, чтобы по лестнице можно было прогулять слона, лучше выбирать марши шириной до 1,5 метров

Использование онлайн калькулятора и его возможности

Ознакомимся с внешним видом самого популярного онлайн калькулятора. Это – возможная альтернатива строительным фирмам, которые предлагают свои услуги в этой области.

Строительный калькулятор для самостоятельного расчета параметров лестницы и ее общей стоимости

Вызов мастера на дом — один из вариантов, как получить расчет материалов для строительства

Данные, которые необходимо ввести в форму для подсчета параметров (в миллиметрах):

• X — длина проема лестницы;
• Y — высота лестницы;
• Z — ширина лестницы;
• C — количество ступеней;
• W — толщина ступеней;
• F — выступ ступеней;
• T — толщина тетивы или косоура;
• LR — направление подъема лестницы;
• SP — положение первой ступени относительно уровня пола второго этажа.

Результат, получаемый после расчета проекта

Получение чертежа готовой лестницы

Онлайн сервис позволяет открыть страницу с расчетом в новой вкладке (здесь мешает вниманию реклама, если ее показ не отключен у вас в браузере) либо перевести полученный результат в pdf-формат. Последний вариант намного удобнее, так как его можно в конце красиво распечатать и продемонстрировать третьим лицам.

Внешний вид цветного проекта деревянной лестницы на тетивах, который несложно воплотить в реальность

Материалы, которые нужно будет закупить:

• брус двух размеров 150 х 25 х 5 см и 100 х 5 х 5 см (для балясин);
• деревянные ступени и доски для подступенников (доски 100 х 20 х 2,5 см);
• гвозди 10 см, 7 см;
• шурупы L = 10,15 см;
• монтажный клей;
• шпаклевка;
• грунтовка;
• морилка либо лак (морилка лучше, если хотите сохранить первоначальную деревянную структуру);
• краска (если вас не удовлетворяет цвет подобранной древесины).

Воплощение проекта в жизнь

Когда проект будет готов, и вы закупите необходимый набор материалов, расходников, обзаведетесь социализированным инструментом, можно будет говорить о техниках сборки лестницы и ее монтажа на свое место.

Видео-инструкция как изготовить лестницу по ее чертежу.
