Как построить мансардную крышу своими руками и не наделать ошибок

Конструкция двускатной крыши

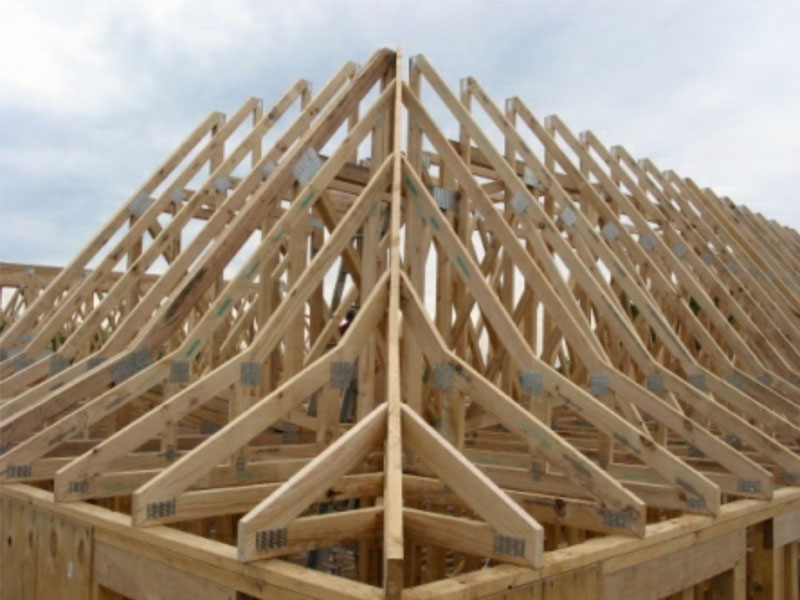

В основе ее находится стропильная система — каркас, который воспринимает усилия от собственного веса, кровельного покрытия, снеговой и ветровой нагрузки. Стропила расположены парами и связаны между собой коньком, прогонами, обрешеткой.

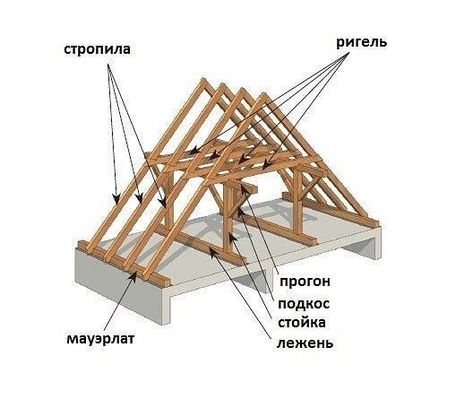

Основные компоненты стропильной системы:

• Мауэрлат — опорный брус или доска, уложенный по периметру сооружения и передающий нагрузку от кровли стенам.
• Стропила (стропильные ноги) — наклонные балки, опирающиеся на мауэрлат и соединенные в коньке. Их устанавливают с шагом 0,8-2 м, который зависит от действующих нагрузок и сечения балок.
• Стойки, ригели, затяжки, подкосы, прогоны — элементы, разгружающие систему и придающие ей устойчивость. Могут располагаться вертикально, горизонтально или с наклоном.
• Конек — горизонтальная балка в верхней точке крыши, служащая опорой для стропильных ног.
• Лежень — укладывается на внутреннюю несущую стену, используется в дополнение к мауэрлату, чтобы перераспределить нагрузку при большом пролете.
• Обрешетка — либо разреженный настил для укладки кровельных материалов, либо сплошная плита или щит для гибкой черепицы, ондулина. Дополнительно увеличивает жесткость конструкции.

Чаще всего стропильная система изготавливается из дерева атмосферной сушки II-III сорта. Сырую использовать нежелательно из-за склонности к кручению и растрескиванию. В качестве крепежа при сборке применяются гвозди, болты, скобы, накладки, скользящие опоры под усадку. Возможно также изготовление каркаса из металлических профилей, но в частном строительстве металлоконструкции применяются редко из-за более высокой цены и сложности монтажа.

Если чердак предполагается использовать под мансарду, при устройстве двускатной крыши между стропилами укладывается утеплитель с защитой от влаги и пара. В этом случае по стропилам сначала монтируется контробрешетка, которая обеспечивает вентиляцию и отведение конденсата, а затем обрешетка.

Преимущества и особенности устройства мансардной крыши

Начиная любое дело, каждый человек хочет взвесить все плюсы и минусы. То же самое относится и к постройке мансардной крыши. Дело это непростое и довольно затратное, поэтому хочется заранее просчитать все получаемые преимущества. К таковым специалисты относят следующее:

• Максимально эффективно использовать всю площадь дома;
• Строительство мансарды обойдется дешевле, чем возведение пристройки;
• Не нужно будет уменьшать свободную от построек площадь приусадебного участка;
• Мансардная крыша улучшит внешний вид дома.

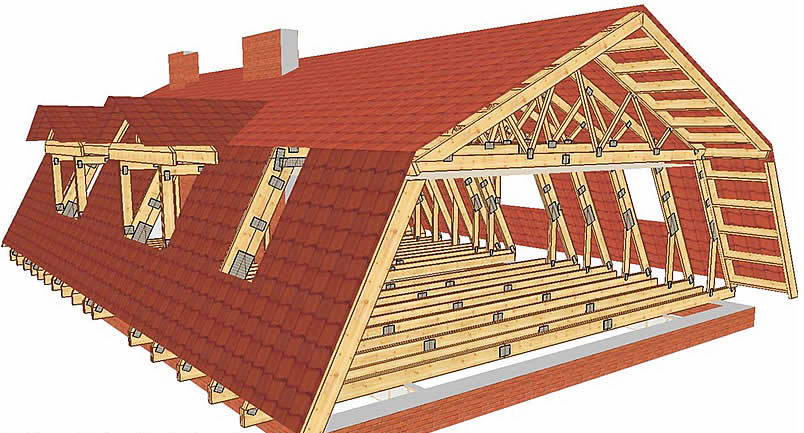

Устройство мансардной крыши

Этот способ считается самым лучшим вариантом увеличить полезную площадь дома. Но у него есть и свои недостатки. В первую очередь – это сложность проектирования. Делая мансардную крышу дома своими руками необходимо обладать определенными навыками. Кроме этого, вам придется заказывать специальные мансардные окна, так как обычные редко подходят.

Плюс ко всему, все работы (гидро- и теплоизоляция, укладка кровли и так далее) нужно проводить особенно тщательно. Если сделаете небольшую ошибку, то ремонт вашей крыши понадобится уже на следующий год. А это значит, что все ваши затраты только удвоятся.

Мансардная крыша дома может быть выполнена в нескольких вариантах. Наиболее часто встречающимися конструкциями являются следующие:

• Простая двускатная кровля, мансарда получается треугольной формы;
• Ломаная кровля, скатов получается четыре, и они расположены под разными углами;
• С выносными консолями. Скатов получается два, но они выносятся за периметр дома.

Самый простой в исполнении считается первый вариант. В этом случае существенных изменений в конструкцию кровли вносит не нужно. Но минусом подобной конструкции является небольшая площадь получаемой комнаты. Если это вас не устраивает, то нужно делать ломаные скаты. Но в этом случае будьте готовы к серьезным и трудным работам.

Мансардная крыша поможет увеличить полезную площадь вашего дома. Но перед началом ее возведения стоит внимательно выбрать вариант конструкции. Плюс ко всему необходимо тщательно подготовиться. Возведение таких конструкция требует навыков и опыта. Если таких у вас нет, то лучше обратиться к специалистам. В противном случае все ваши расходы (а их может быть немало) будут потрачены зря.

Виды мансард

Виды двухскатных крыш: варианты по назначению строения

Форма мансардного помещения зависит от вида крыши. Мансарда может охватывать территорию всего здания либо лишь его часть. Помещения с ней бывают симметричными или асимметричными. По форме зачастую бывают треугольными либо ломаными. Правда не каждая кровля рассчитана на возведение мансарды.

Мансардная кровля бывает следующих видов:

• 1-скатная;
• 2-скатная;
• ломаная;
• вальмовая;
• шатровая (пирамидальной, круглой, конической формы).

Рассмотрим подробно:

• Односкатная кровля возводится совсем нечасто. Из-за высокой разницы между высотой стен, подобная мансарда станет асимметричной и будет затруднительно установить окна.
• Двускатная кровля зачастую подразумевает обустройство мансарды симметричным. Она будет обладать покатыми внутренними стенами. При строительстве данной кровли применяют удлиненные доски, что выйдет недешево. Правда показатели эксплуатации данной кровли довольно высоки. Серьезным достоинством считается то, что при такой кровле является возможным монтаж полноценных окон и дверей, вдоль которых располагается выход на балкон.
• Ломаная кровля. Мансарда будет обладать вертикальными стенами. Само строение в ширину достигает более 5 м. Материал расходуется для такого типа кровли значительно меньше, чем для двускатной.
• Вальмовая кровля дает возможность создавать комфортную и маленькую по размерам мансарду. Она включает в себя 2 ската, имеющих форму трапеции и треугольника. Окна находятся на потолочных скатах.
• Шатровая кровля также применяется для возведения мансарды. Окна должны обладать особой формой и сделаны по индивидуальным проектам.

Все перечисленные типы конструкций обладают своими достоинствами и недостатками. Симметричные конструкции имеют более незамысловатую схему, в проекте отсутствуют сложные расчеты, по сравнению с монтажом асимметричных покрытий.

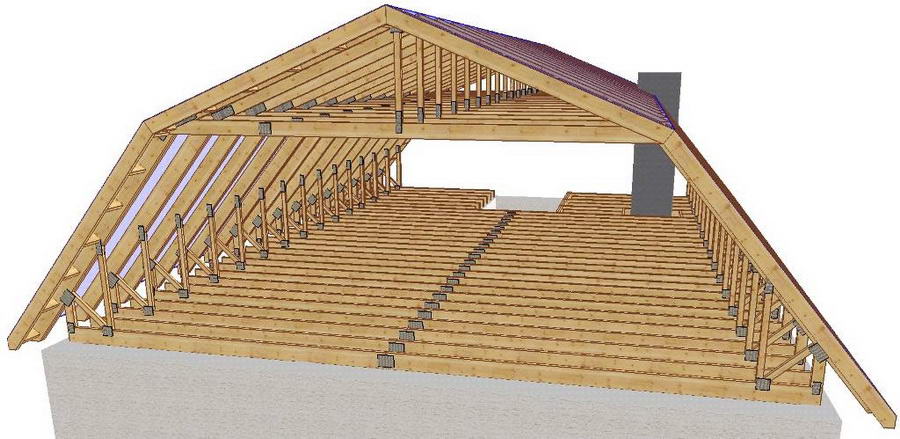

Разновидности стропильных систем

Застройщикам, которые решились на строительство мансардной крыши своими руками, необходимо выбрать один из вариантов стропильной системы. Как правило, узнаваемость мансардной крыше придают крутые изломанные конфигурации, однако при выборе одной из разновидностей необходимо помнить, что стропила несут не только эстетические, но и практические функции:

• передают нагрузку на несущие стены;
• защищают коттедж от атмосферных явлений (град, снег, ливень, прочее);
• должны быть устойчивыми к температурным перепадам и неблагоприятным погодным факторам.

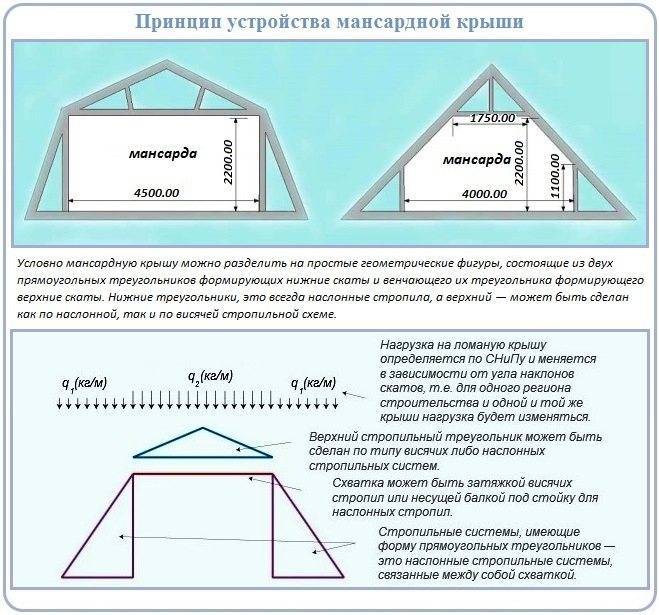

Простейшая форма — обустройство мансардной крыши в виде треугольника, более сложная – с изломом. Треугольные очертания создаются из параллельных балок, а полом мансарды служит нижний пояс. Все вертикальные стойки и горизонтальные лаги рекомендуется выполнять из тонких брусков. Если планируемые габариты выходят за пределы треугольника, то предстоит обустройство конструкции с изломанным профилем. В таком случае присутствует средняя несущая стена, легкий нижний уровень, который опирается на центральную часть, и затяжки, которые устраивают из балок перекрытия.

Популярные разновидности стропильных систем:

1. Висячий тип создает горизонтальную нагрузку и обустраивается на основание – стены. Для тех, кто выбрал эту разновидность стропильной системы, необходимо изучить, как построить мансардную крышу и особенность конструкции – возводить промежуточные опоры не нужно. Для соединения балок используются затяжки (из дерева, металла).
2. Наслонный тип рекомендуется для коттеджей, в которых присутствуют промежуточные опоры или несущая стена, расположенная по центру. Опирают наслонные стропила на наружные стены, среднюю часть – на внутреннюю. Такая система признана самой простой, но рекомендуется только для коттеджей, в которых расстояние между несущими стенами составляет до 6,5 м.
3. Наслонные и висячие стропила в виде прямоугольных треугольников потребуют грамотного расчета нагрузки. В конструкцию такой системы добавляются схватки, которые устраиваются как в нижней, так и в верхней части. Для подвешивания потолка используется затяжка висячих стропил, а верхние скаты устраивают на висячих стропилах.

Для устройства большого карнизного свеса можно выбрать монтаж мансардной крыши с упором стропил за несущей стеной. В такой конструкции мауэрлат не используется, для устройства стропил применяются балки. Кроме того, обязательно установить подкос, врезать стойки в балки перекрытия и закрепить стропила анкерными соединениями и проволочными скрутками, чтобы ветер не «унес» красивую крышу.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

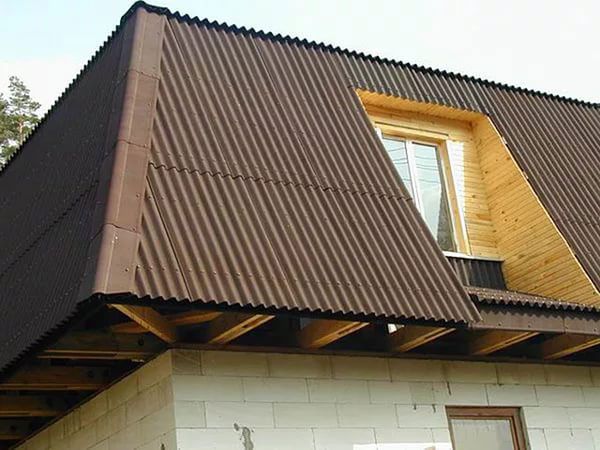

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Монтаж мансардной крыши

Проектирование

Прежде чем приступить к монтажу мансардной крыши, необходимо заранее спроектировать ее конструкцию. Для этого, в первую очередь, рассчитывают угол наклона скатов кровли для быстрого схода осадков. Его величина зависит от предполагаемой нагрузки, которую кровля будет испытывать на себе с учетом климатических особенностей местности, типа кровельного материала и его веса, что будет впоследствии использоваться, а также архитектурных предпочтений будущих хозяев дома.

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;

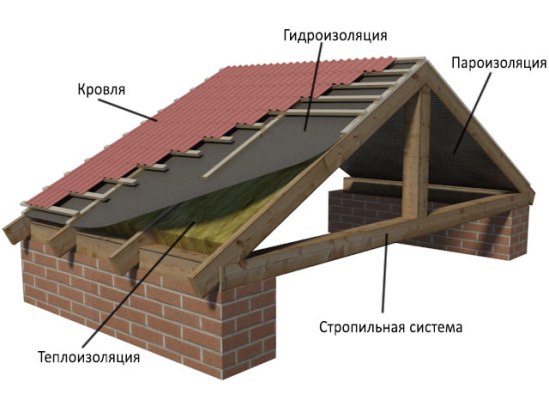

(»); Простейшая конструкция мансардной кровли выглядит как слоеный пирог и состоит из:

• наружной части и финишного покрытия;
• обрешетки;
• стропильной системы;
• так называемого мауэрлата или деревянных балок, к которым прикрепляют стропила;
• диагональных связей, необходимых для обеспечения надёжности кровли;
• вертикальных опор – столбов, которые подпирают обрешётку и стропила;
• внутренней и наружной гидро- и теплоизоляции.

Установка стропильной системы

Правильный и быстрый монтаж стропильной системы проводят, как минимум, втроем.

1. Сначала приступают к укладке мауэрлатов по всему периметру. Для этого используют брус с квадратным сечением в 10 см, после чего устанавливаются опорные столбы, к которым крепятся продольные балки и диагональные связи для усиления конструкции.
2. В качестве крепежных элементов всех перечисленных деталей конструкции используют штампованные металлические уголки и саморезы.
3. Далее устанавливают перемычки и проверяют уровень по горизонту. Если удалось выявить перекос, то балки можно немного подрезать.
4. Затем прибивают обрешётку, которую можно сделать из досок, фанеры или любого другого материала.

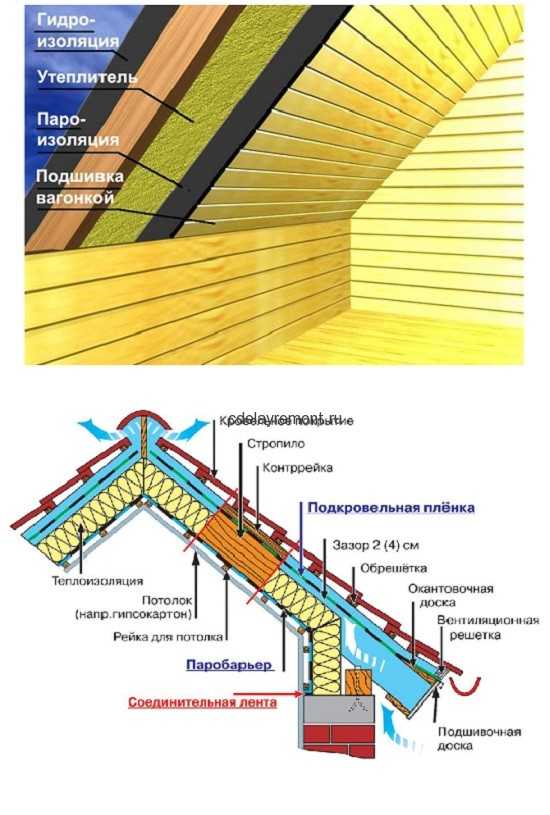

Тепло-, паро- и гидроизоляция

Следующий этап монтажных работ – это укладка изоляционного материала.

1. Внутри помещения укладывают слой пароизоляции, а снаружи – теплоизоляционный материал.
2. Крепят их при помощи обычных металлических скоб.
3. Сверху так называемый кровельный пирог заканчивается слоем гидроизоляции, которая необходима для защиты от случайного попадания влаги под крышу.
4. И в завершение производят укладку финишного покрытия.

Финишное покрытие

• Для этого лучше всего использовать легкие кровельные материалы, к примеру, металлочерепицу или металлопрофиль (профнастил). Однако, бывают и исключения, когда используется более тяжелый материал глиняная или обычная черепица и т.д.
• Изнутри помещение обшивается гипсокартоном или фанерой, а между их листами укладываются листы или маты теплоизоляционного материала в виде минеральной ваты, стекловаты либо пенополистирола. Надежная теплоизоляция играет немаловажную роль в обеспечении должного комфорта и тепла в таком помещении в холодное время года, так как мансарда имеет наибольшую площадь соприкосновения стен с внешней средой.

Мансардные окна

Особое внимание при обустройстве мансарды стоит уделить выбору мансардных окон.

1. Их количество, форма, размер зависит от архитектурных особенностей здания, желаемого уровня освещенности помещения и предпочтений хозяев дома.
2. Окна могут быть деревянными либо пластиковыми, с встроенными трех- или четырехкамерными стеклопакетами для лучшей теплоизоляции.
3. При этом, деревянные рамы должны быть тщательно обработаны антисептиком и вскрыты лаком, а в пластиковых окнах необходимо предусмотреть специальные вентиляционные клапаны для проветривания и удаления лишнего пара из помещения.

Наглядно увидеть процесс монтажа мансардной кровли можно на видео:

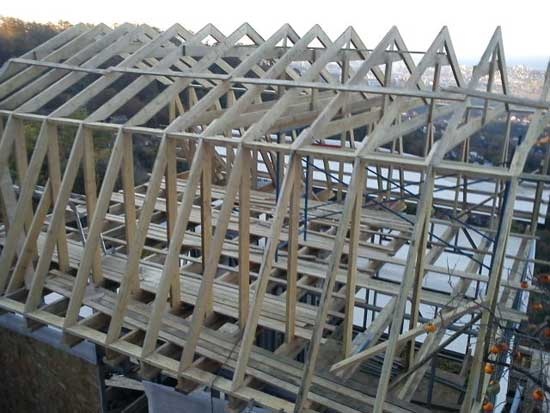

Костяк крыши готов. Работаем дальше

Когда предыдущие десять пунктов выполнены, вам нужно тщательно перепроверить все, что сделано. Уже на данном этапе вы будете понимать, как сделать крышу с мансардой без особых проблем, но перестраховываться нужно всегда. Особенно в том случае, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они плотно и надежно держатся, везде ли есть утеплитель, не нужно ли доработать проблемные участки. Будет лучше, если вы попросите кого-то из более опытных строителей, оценить наметанным глазом, действительно ли все сделано так, как нужно. Запомните, что крыша в вашем доме должна быть безопасной и крепкой. Но если все нормально и конструкция держится надежно, можно приступать к дальнейшей работе:

• Вы уже создали скелет крыши. Теперь вам нужно прибить рейки обрешетки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
• Когда обрешетка установлена, на нее нужно установить гидробарьер. В большинстве случаев лучше всего для этого подходит обычная полиэтиленовая пленка. Она недорого стоит, качественно защищает мансарду от попадания влаги внутрь и легко крепится при помощи строительных скоб. Главное, что нужно помнить, — слои пленки нужно укладывать снизу вверх с нахлестом слоев друг на друга.
• Поверх пленки необходимо положить теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, — минеральная вата. Она легкая, отлично держит тепло и при этом полностью безопасна для вашего здоровья, в отличие от многих других теплоизоляционный материалов. К тому же, она эффективно препятствует распространению грызунов в вашем доме.

Поверх пленки необходимо положить теплоизоляционный слой

• Когда дойдете до кровли, действуйте по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите, чтобы на тех местах, где находится излом крыши, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, а конструкция постепенно подгниет.
• Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Мансардная крыша своими руками

Проектная стадия плавно переходит в строительную стадию. Пыльный чердак превращается в красивую комнату.

Типы стропильных систем

Каркас крыши – основа мансарды. Заказывайте проектировщику конструкцию крыши с учетом планируемой полезной площади и архитектуры дома.

Каркасная система разработана четырех типов:

• двухскатная система;
• трех и четырёхскатная конструкция;
• вальмовая и полу-вальмовая крыша;
• ломаная система.

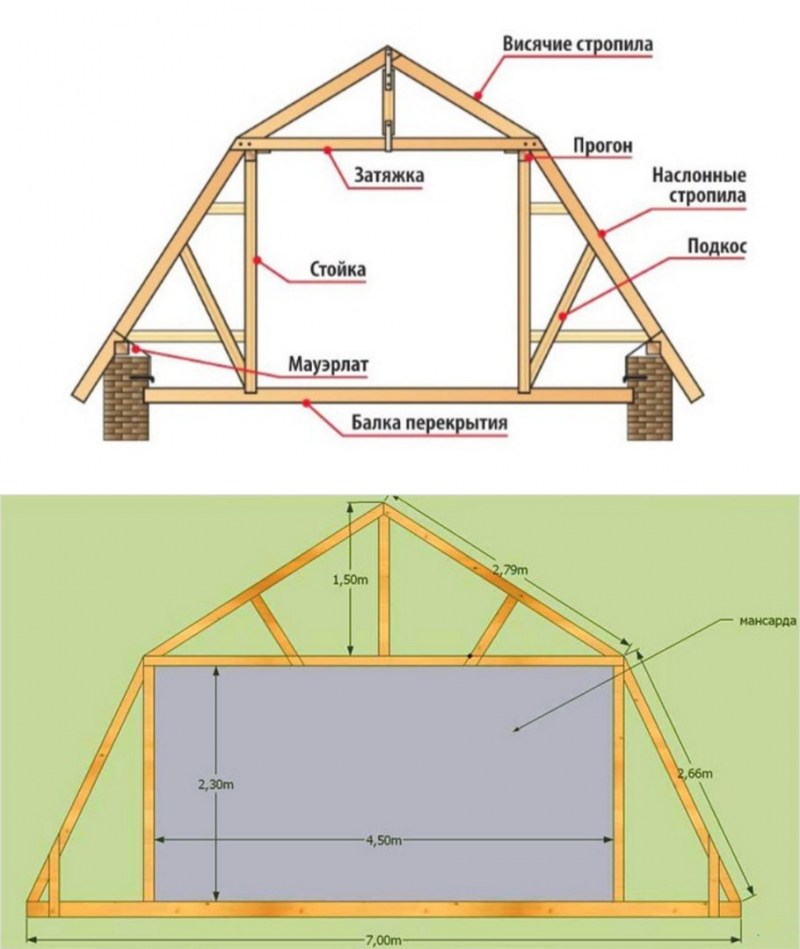

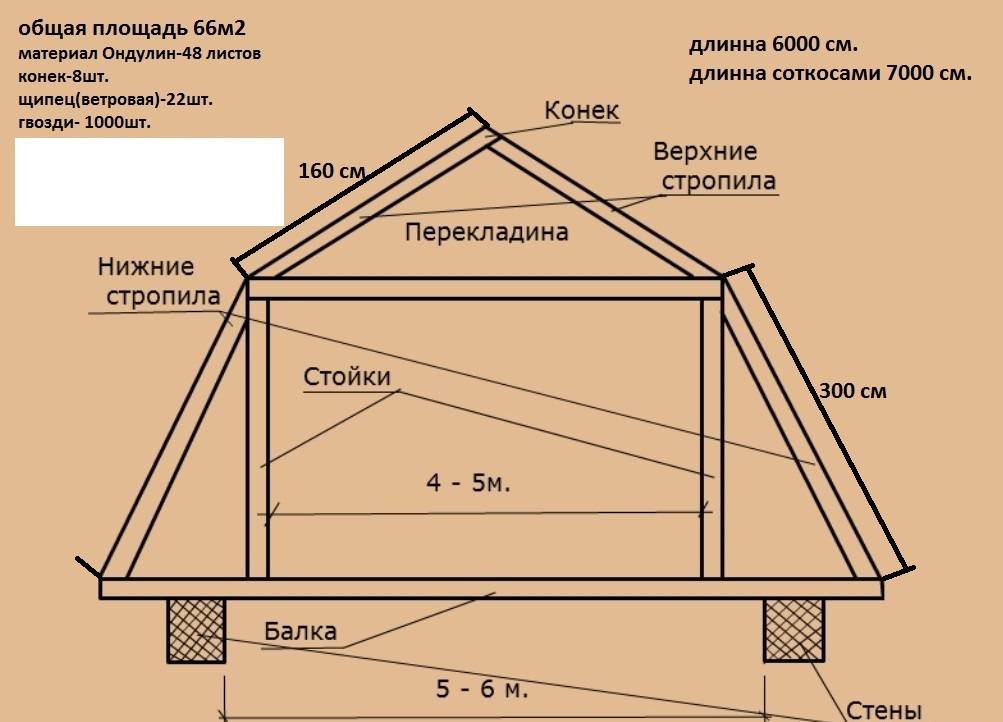

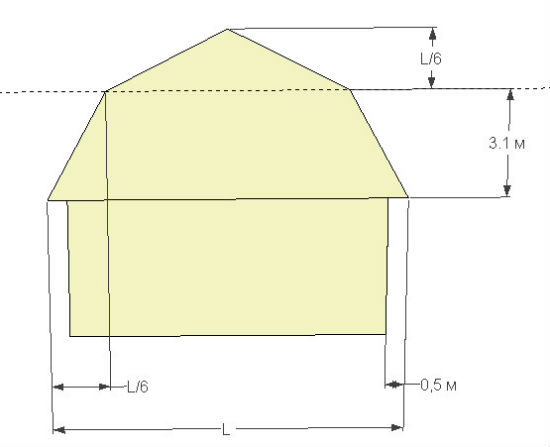

Проект и чертежи с размерами

«Что нам стоит дом построить, нарисуем – будем жить». Строительство начинается проектированием. Строительные нормы и правила содержат требования общего характера.

Индивидуальный проект учитывает особенности планировки помещения, запланированного к переоборудованию, геометрию кровли и привязку инженерных систем кровли к действующим инженерным системам дома.

Обратите внимание: чем круче крыша, тем меньше снега и воды задерживается.

Геометрические размеры кровли определяются архитектурой дома и желаемой полезной площадью мансарды. Полезная площадь учитывает количество человек, которые будут проживать в мансарде, и режим проживания – постоянно или сезонно.

Инженерные сети дома должны иметь запас для подключения дополнительной электрической, тепловой и водяной нагрузки вводимой в эксплуатацию мансарды.

Инструменты и материалы

Самодеятельному монтажнику мансарды из готового деревянного материала понадобится инструмент:

• молоток;
• рулетка;
• уровень;
• шнурок;
• шуруповёрт;
• пила для работы по дереву.

Имейте в виду: деревянные элементы конструкции просушите перед монтажом.

Перечень материалов для строительства мансарды:

• расходный материал из дерева
• брусья по углу наклона ската и по габаритам строения;
• доски для обрешетки;
• материал для обшивки торцевых стен;
• крепежи для монтажа кровли;
• теплоизоляция; пароизоляция; гидроизоляция;
• кровельный материал;
• материал для внутренней отделки мансарды.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

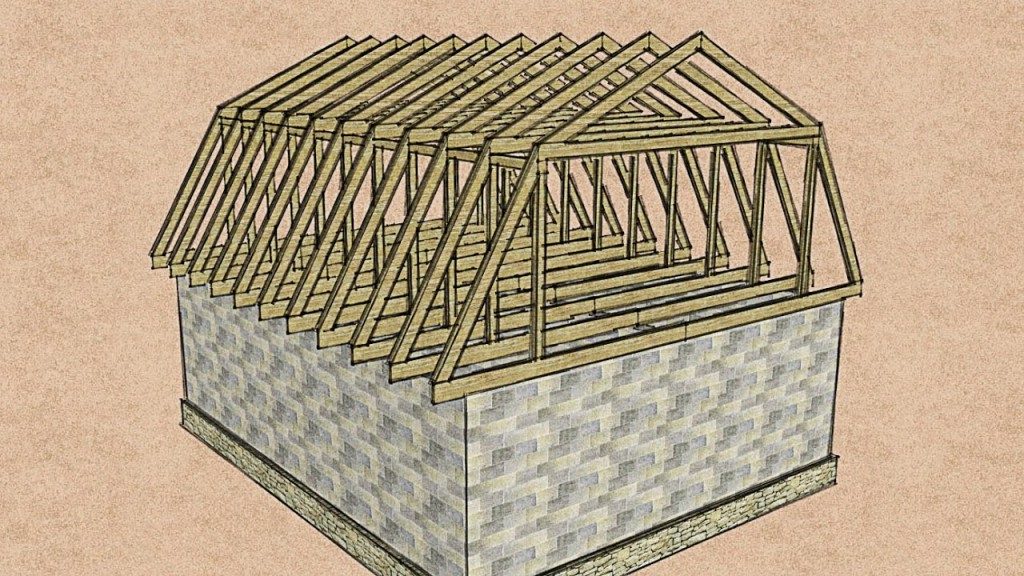

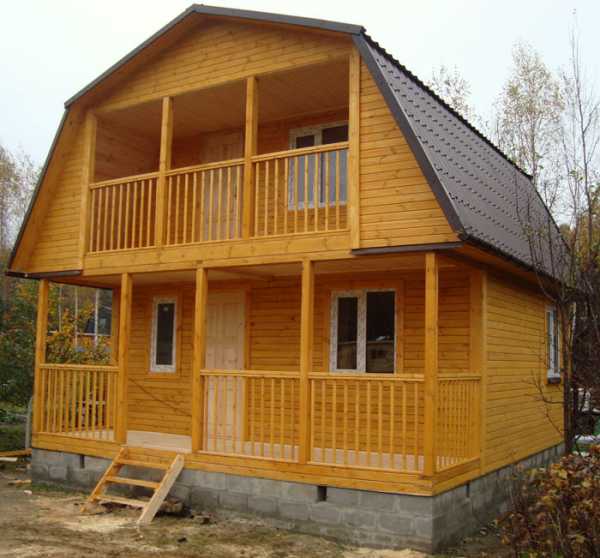

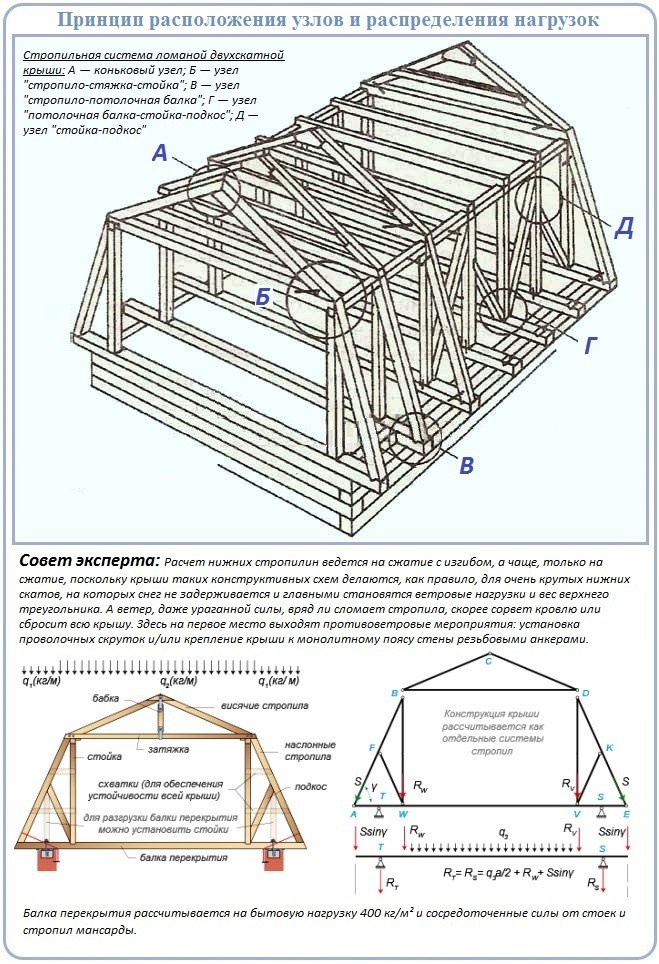

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

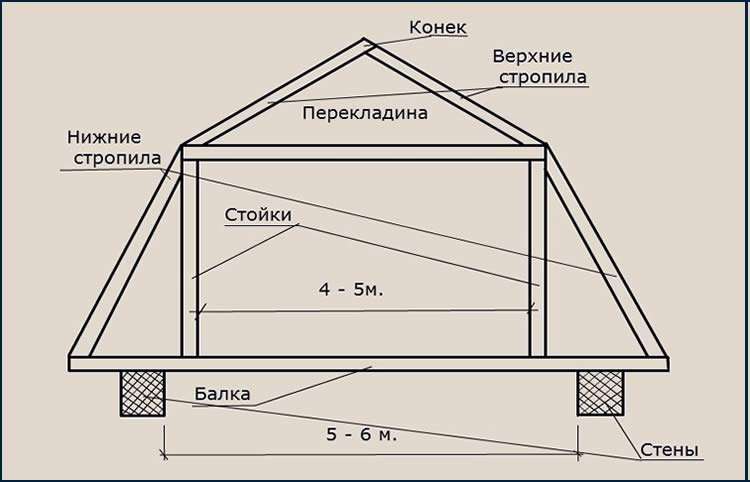

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

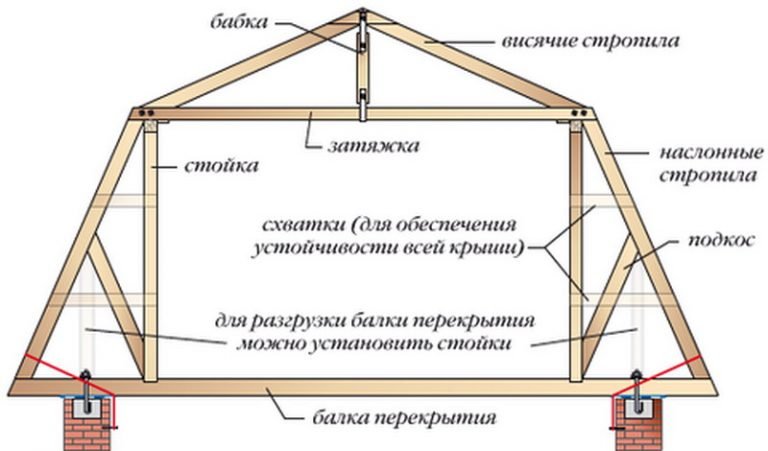

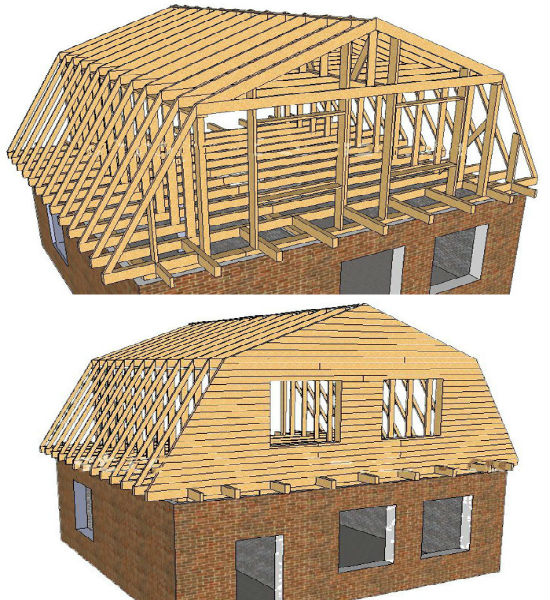

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

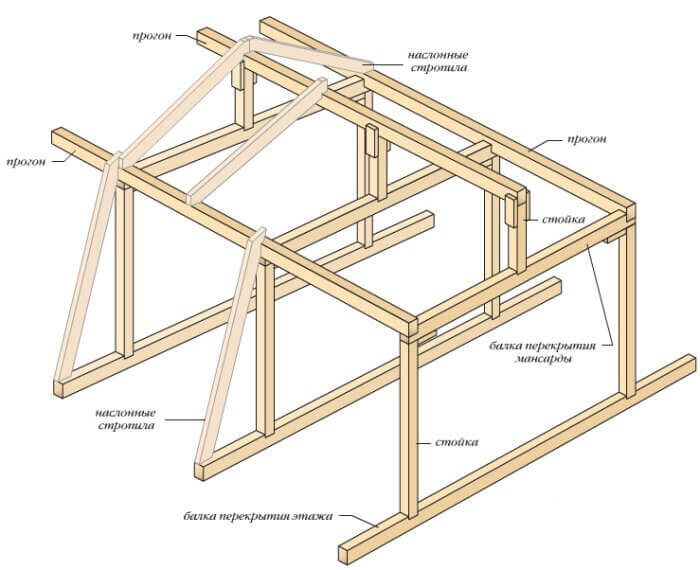

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Выбор утеплителя

Чтобы помещения в мансардной крыше получились теплыми, используют следующие утеплители:

• пенополистирольные материалы;
• минеральную вату;
• стекловату.

Наиболее предпочтительным для утепления является использование материалов, изготовленных из минеральной ваты, поскольку они отлично прилегают к конструкции из стропил, благодаря чему не создаются мостики холода, в которых неизбежно образуется конденсат.

Изготовление мансардной крыши является достаточно сложной задачей и если у вас недостаточно опыта, то лучше привлечь специалистов для выполнения данного вида работ.

Отделка мансарды

Практически все, кто живет в частных домах, всегда сталкиваются с недостатком жилой площади, поэтому мансардный этаж является лучшим решением для такой проблемы. Помещение мансарды достаточно специфическое и поэтому требует особого подхода к дизайну оформления и выбора отделочных материалов. Существует большое количество вариантов того, как можно рационально использовать такую дополнительную площадь. На мансардном этаже можно обустроить комнату для гостей, спальную комнату, бильярдную, мини-спортзал или даже небольшой домашний офис. При наличии минимальных навыков выполнить отделочные работы в таком помещении можно самостоятельно.

Как сделать стропильную ферму

Готовится основной брус, который послужит межэтажным перекрытием, внизу – полом, а вверху — потолком.

При необходимости стандартный брусок можно увеличить при помощи стыковочного бруса.

Им служит отрезок бруска длиной 600 — 700 мм.

Он крепится к основному брусу соединительным бруском и гвоздями.

Делается разметка бруса: находится его середина и от нее откладывается по обе стороны половина ширины комнаты, по этой отметке устанавливаются бруски, которые послужат стенами комнаты.

Отпиливается брусок длиной 2,2 – 2,3 метра (зависит от принятой высоты комнаты).

Крепятся гвоздями или металлическими уголками с саморезами, но следует помнить, что уголки устанавливаются с той стороны, где стропила не обшиваются. Аналогично устанавливается второй брусок для противоположной стены.

Далее на середине устанавливается брусок точно по перпендикуляру.

Высота бруска не должна превышать полутора метров, иначе скат кровли будет очень крутой.

Отмечается середина бруска, причем разметка бруска ведется не поперек, а вдоль бруска. Теперь для оформления ската крыши необходимо положить два бруска.

Они устанавливаются таким образом, чтобы верхняя часть их приходилась на среднюю отметку вертикального бруска.

Избыток брусков отпиливается.

При этом спил должен совпадать с вертикальной отметкой на бруске.

Теперь можно отпилить нижний вертикальный брусок, чтобы он совпал с коньком крыши.

Делаются запилы в нижней части ската, дабы все три угла совпали, сколачиваются на гвозди или уголки.

Также делается нижняя часть ската.

После установки стропил обоих скатов фронтон каркаса готов и его можно устанавливать.

Сначала устанавливаются фронтонные фермы, для установки остальных между фронтонными фермами можно натянуть веревку.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

• минеральная вата;
• пенополистирол;
• пенополиуретан;
• пенопласт;
• стекловата;
• изоверт;
• эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Видео: создание мансардной крыши своими руками, пошаговая инструкция.

Руководство по расчету мансардной крыши

Расчет мансардной кровли

Мансардная кровля рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения. В данном случае полезной будет считаться зона, в которой расстояние между потолком и полом составляет более 90-100 см. Остальные же места традиционно считаются глухой зоной. Жить в таких участках невозможно, но на их месте можно установить разнообразные полочки и прочие хозяйственные принадлежности.

Рассчитайте суммарную площадь кровли. На этом этапе вам пригодится план крыши. Разбейте пространство на несколько простых фигур, рассчитайте площадь каждой из них, а затем просуммируйте полученные значения для определения суммарной площади кровли.

Монтаж мансардных окон

Мансардные окна проще всего заказать готовые. Подобные конструкции стоят не слишком дорого и очень удобны в использовании. Можно выбрать как люковые варианты, так и подъемные. Очень интересно смотрятся мансардные окна, дополненные небольшим балкончиком.

Для того чтобы установка была как можно более простой, при возведении крыши стоит располагать стропильные ноги на расстоянии 80 см друг от друга. Стандартные мансардные окна большинства производителей имеют ширину короба, рассчитанную именно на такое расстояние.

Подготовка материалов и инструментов

Материалы для строительства мансарды должны быть подобраны в соответствии с проектом.

Для изготовления деревянных элементов используются пиломатериалы из хвойных пород деревьев. Все элементы обязательно должны быть просушены и антисептированы. Оконные и дверные блоки должны быть приобретены до начала работ, чтобы проемы были выверены по ним.

Все крепёжные элементы на крыше могут быть только оцинкованными. Соединения конструктивных деревянных элементов между собой должно осуществляться саморезами или болтами.

Оцинкованный крепёж

Для устройства мансардной крыши потребуются следующие инструменты:

• цепная пила (бензиновая или электрическая);
• дисковая ручная пила;
• электродрель;
• электрошуруповерт;
• электроперфоратор;
• электрический или ручной рубанок;
• набор стамесок и долот;
• молоток;
• топор;
• ножовка.

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома. Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

• значительно увеличивается полезная площадь дома без дополнительных затрат на фундаментные работы;
• за счёт утепления подкровельного пространства снижаются общие теплопотери;
• невысокая стоимость материалов и технологическая простота строительства делают крышу с мансардой экономически выгодным решением;
• дом с мансардой имеет привлекательный внешний дизайн;

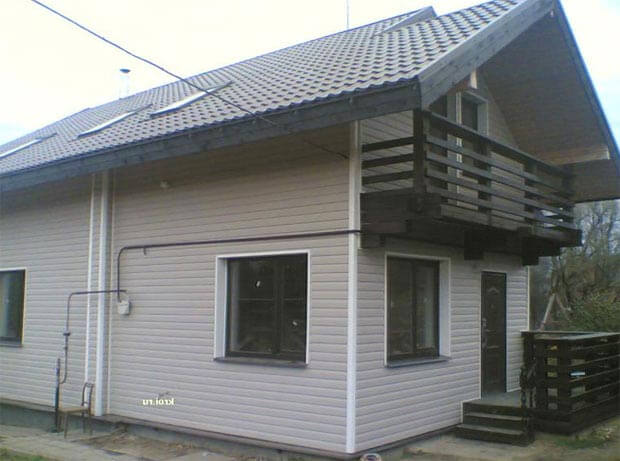

  Вид дома с мансардой

• для постройки кровли не требуется привлечение спецтехники, что даёт возможность выполнить монтаж своими руками.

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.
