Как установить электрокотел в частном доме

Электрический котел ЭВАН ЭПО-4

Котел ЭПО-4 — стационарный электрический прибор мощностью 4 кВт, предназначенный для отопления различных жилых и производственных помещений площадью до 40 м2. Электропитанием котлов ЭПО-4 служат однофазные трехпроводные источники переменного тока напряжением 220 Вольт, частотой 50 Герц. Комплектуются одноступенчатыми пультами управления.

Технические характеристики

Преимущества котлов ЭВАН ЭПО-4

• Экономичность за счет низкой инвестиционной стоимости и рационального использования электроэнергии, которое достигается за счет применения в электрокотле автоматической системы регулировки температуры в помещении.
• Простота монтажа и обслуживания.
• Отсутствие дополнительных затрат — не требуется вложений в процессе эксплуатации.
• Компактность – не требуется отдельного помещения.
• Универсальность – может использоваться в качестве основного или резервного источника тепла.
• Экологичность — не снижает уровень кислорода в помещении, отсутствуют вредные выбросы продуктов сгорания.
• Надежность в снабжении энергоносителем — электроэнергия наименее зависима от наличия традиционных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
• Независимость от внешних факторов — температура в доме не зависит от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных условий.

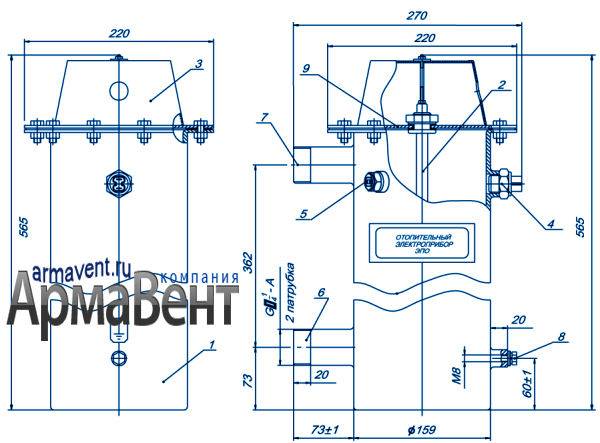

Структура и габаритный чертеж

1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу

Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление не более 0,4 МПа. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом  обслуживании прибора. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!

Давление опрессовки системы отопления с котлом после монтажа  – не более 0,4 МПа.

Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.

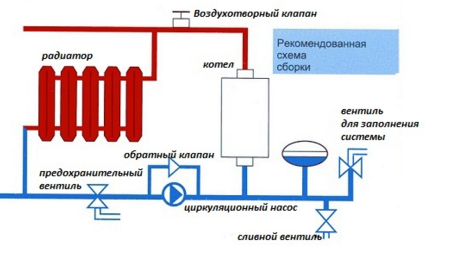

Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-4

Условия доставки

Водитель службы доставки может оказывать услуги грузчика только по предварительной договоренности за дополнительную плату.

При доставке до Покупателя продавец несет ответственность за внешний вид товара до момента приема-передачи его Покупателю. Претензии по внешнему виду и комплектации доставленного товара, в соответствии со ст. 458 и 459 ГК РФ, возможно предъявить только до передачи товара Продавцом Покупателю. С момента приема-передачи товара обязанность продавца по передаче товара считается исполненной. Факт приема товара Покупателем подтверждается подписью в «Договоре купли — продажи» в графе «Акт приема — передачи». Если внешний вид или комплектация товара не соответствуют надлежащему качеству — покупатель вправе не принимать товар и не подписывать документы.

Подключение электродного котла

Мы не будем детально описывать каждый этап работ. Как подключить радиаторы, соединить металлопластиковые трубы. Все эти этапы вы сможете посмотреть в видеоинструкции. Технология подключения электродного котла Галан считается достаточно популярной на сегодняшний день.

https://youtube.com/watch?v=Ox2KDB8DVG0

Как видите, установка считается достаточно простой. Выполнить ее может каждый своими руками. Сейчас мы расскажем вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Электродный котел потребляет много электричества, так что лучше ознакомиться с более дешевыми вариантами отопления. Чтобы ваша система была надежной вам необходимо учитывать следующие рекомендации:

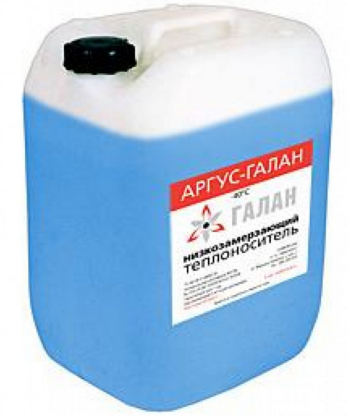

Перед тем как выполнить подключение электродного котла вам необходимо провести настройку теплоносителя. Фирма Галан рекомендует использовать специальную жидкость «Аргус-Галан». Менять эту жидкость необходимо раз в 5 лет. Также вам необходимо помнить, что категорически запрещается использовать жидкости «Арктика» и «Тосол».

• Старую систему отопления необходимо промыть от солевых отложений. Загрязненные радиаторы могут негативно влиять на плотность теплоносителя. Для промывки ваших энергоносителей рекомендуется использовать специальный ингибитор «Протектор».
• Электродный котел нельзя подключать без заземления. В качестве проводника мы рекомендуем использовать медный провод. Заземляющий провод необходимо подключить к клемме с маркировкой «0».

• Расход теплоносителя должен составлять 8 литров на 1 кВт мощности. Благодаря этому вы сможете сократить растраты на электроэнергию.

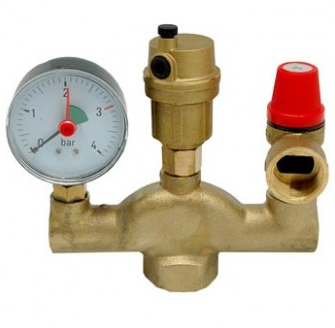

• В верхней точке системы необходимо установить клапан-обезвоздушиватель. Также подключение электродного котла нельзя выполнять без установки манометра.

Запорная арматура обязательно должна устанавливаться за расширительным бачком.

• Корпус обогревателя обязательно необходимо установить в вертикальном положении. Любой перекос может негативно сказаться на работе системы.

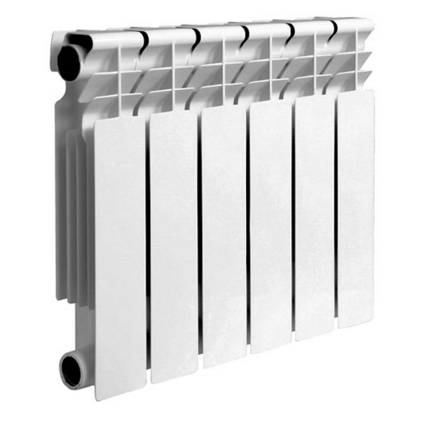

• При выборе радиатора изделия обязательно необходимо устанавливать из биметалла. Эти металлы имеют меньше примесей и не оказывают влияния на электродный котел.

• При установке электродного котла своими руками нельзя использовать чугунные батареи. Эти изделия могут быстро загрязняться и поэтому используют большой расход тепла.

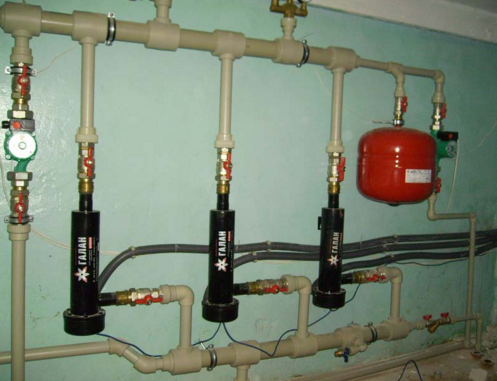

• При необходимости последовательно можно установить несколько обогревателей. Группу котлов модно использовать в двухэтажном доме.

Теперь вы узнали, как самому подключить электродный котел в доме или квартире. Как видите, подключение электродного котла не занимает много времени.

Рекомендуем прочесть: установка проточного водонагревателя.

Пуско-наладочные работы предусматривают

Подключение котла к электрической сети;

Заполнение системы теплоносителем;

Удаление воздуха из системы отопления;

Доведение давления до нормы согласно требованиям настоящего руководства по эксплуатации (при использовании экспанзомата);

Пробный пуск;

Регулировку системы и запорной арматуры;

Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией.Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительныый клапан, рассчитанный на давление не более 0,4 МПа.Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо присоединить к нему слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом обслуживании прибора.

Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!

Давление опрессовки системы отопления с котлом после монтажа — не более 0,4 МПа.Котел должен быть смонтирован в вертикальном положении.Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.

Описание товара

Электрический котел ЭПО 4 класса «Стандарт-Эконом» — это самая бюджетная модель в ряду отопительных приборов ЭВАН, которая подходит для использования как дома, так и на даче. Снижение цены на прибор на 20% в отличие от следующего за ним класса «Стандарт» достигается за счет отсутствия корпуса, объединяющего котел и пульт управления, при сохранении всех базовых характеристик и возможностей.

Требуемая температура теплоносителя в котле устанавливается встроенным термостатом путем плавной регулировки от 30 до 85 градусов. Кроме того, котлы имеют возможность подключения внешнего термостата, при помощи которого можно регулировать температуру воздуха в помещении. В качестве внешнего термостата может быть использован модуль дистанционного управления котлом GSM-Climate (кроме ЭПО-2,5), который позволяет регулировать температуру в помещении на расстоянии, управлять работой котла и контролировать его исправность.
