Как делается обрешетка под металлочерепицу?

Некоторые особенности и правила создания обрешетки под металлочерепицу

При монтаже обрешетки следует соблюдать следующие правила.

1. Угол уклона кровли не должен быть меньше 14 градусов.
2. В области примыкания к основной кровле ендов, мансардных окон, вентиляционных и дымоходных труб применяют сплошную обрешетку.
3. Кронштейны для крепления водостока устанавливают прежде, чем крепят желоба. Карнизная планка должна занять свое место до монтажа кровельного материала.
4. При устройстве мансарды (жилого помещения на чердаке) следует укладывать паро- и гидроизоляционную пленку. Она защитит утеплитель от конденсата и атмосферной влаги. Чрезмерно натягивать пленку нельзя. Укладывают ее снизу, при этом верхние полотнища располагают внахлест на нижние. Крепят пленку строительным степлером.
5. Необходимо предпринимать меры для обеспечения вентиляции подкровельного пространства. Это необходимо для снижения влажности в доме, уменьшения потерь тепловой энергии, устранения конденсата.
6. Каждая горизонтальная доска для обрешетки под металлочерепицу обязательно должна быть обработана противогнилостным составом.

Шаг обрешетки под металлочерепицу — размер и видео-инструкция

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Блиц-советы

1. Древесина для обрешетки следует выбирать хорошо просушенной и без следов гнили. Если доска недостаточно или с нарушением технологии высушена, через некоторое время она может покоробиться, что негативно скажется на качестве каркаса. Влажность всех деревянных элементов, используемых в качестве материала в процессе устройства каркаса, не должна быть выше 25%.
2. Толщина пиломатериала должна быть одинаковой иначе кровельный настил ляжет неравномерно. Вследствие этого, не рекомендуется использовать не обрезную доску, древесину низкого качества и с дефектами.

3. Прежде чем начать изготавливать обрешетку, все брусья и доски необходимо обработать антисептическими смесями, которые предотвращают гниение и воспламенение древесины.
4. Во избежание снижения жесткости обрешетки древесные элементы, составляющие конструкцию каркаса, нельзя соединять на одном стропиле.
5. На доску карнизного свеса рекомендовано набить доборный элемент металлической черепицы – карнизный уголок, который защитит древесину от воздействия воды стекающей с краев настила.

6. Кроме использования древесины для изготовления обрешетки, можно применять металлический профиль, который более стойкий к воздействию влажной среды по сравнению с деревом. Однако следует заметить, что из того же материала выполняется и каркас и стропильная система.
7. При укладке металлической черепицы категорически запрещено использование болгарки. При нагревании материала разрушается защитное полимерное покрытие, что впоследствии приводит к коррозии кровельного покрытия.

8. Если в процессе монтажа листов было повреждено полимерное покрытие, его рекомендовано покрыть краской, которую можно купить в том же магазине, где и остальной материал.
9. Металлическую черепицу нельзя укладывать любой стороной, каждый лист имеет верх и низ, поэтому способ укладки строго установленный.

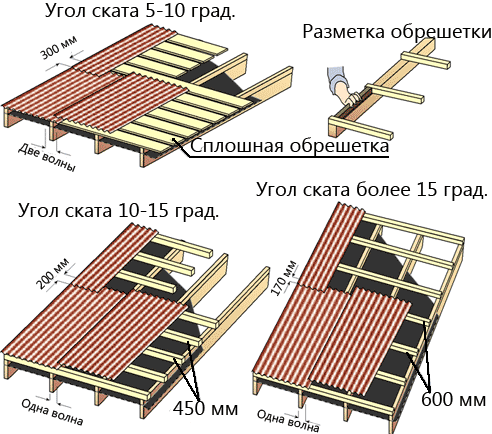

10. Если обрешетка выполняется решетчатым способом, то шаг между досками не может быть произвольным. Он зависит от особенности покрытия. Прочность на выгиб в разных зонах листа разная при одинаковой его толщине.
11. Чаще всего выдерживают шаг конструкции в пределах 30–40 см.

    Для металлочерепицы с профилем «Монтеррей» расстояние между элементами покрытия должно составлять 35 см.

12. При расчете необходимого количества пиломатериала для изготовления каркаса специалисты рекомендуют увеличить расчетный показатель на 10 процентов для запаса.

Гидробарьер

Гидробарьер создаётся для предохранения утеплителя от влаги на кровлях с отапливаемым мансардным этажом. Влага содержится в атмосфере и выпадает в виде конденсата на внутренней поверхности кровельного покрытия в результате разности температур. В качестве гидробарьера используют как обычный рубероид так и микроперфорируемые подкровельные пленки.

Рубероид или кровельный пергамин обычно укладывается на сплошную обрешетку, т.к. у него нету собственной жёсткости. Укладывать рубероид вертикально или горизонтально – большой разницы нет, достаточно помнить, что слои кладутся внахлёст не менее 10 см и при горизонтальной укладке её надо производить снизу вверх.

Зачастую для разреженной обрешетки применяется подкровельная плёнка, которая натягивается поверх стропил с дальнейшим монтажом контробрешетки. Натягивание плёнки, начинается с нижней части ската, а крепление к стропилам производится при помощи степлера.

Обратим ваше внимание на то, что подкровельная плёнка имеет две стороны. На верхней стороне обычно наносится логотип фирмы производителя. Верхняя сторона обязательно должна быть обращена в небо, а нижняя, та которая без надписей, обращена вовнутрь дома. Так нужно делать совсем не для того, чтобы парашютисты и пассажиры пролетающих самолётов могли прочитать рекламу. Плёнка имеет различные свойства в разных направлениях.

Последующие ряды плёнки укладываются с нахлёстом 15-20 см на предыдущий ряд, для удобства на самой плёнке есть метка в виде сплошной полосы по обоим краям. Затем поверх натянутой плёнки на верхнюю плоскость стропильной ноги прибиваются заранее заготовленные бруски контробрешетки. Ширина бруска должна равняться ширине стропильной ноги, длина равняться ширине укладываемой подкровельной плёнки, а высота бруска должна быть 3 — 5 см для обеспечения достаточного воздушного зазора между гидробарьером и кровельным материалом.

В связи с тем, что способа передвижения по натянутой антиконденсатной плёнке ещё не изобрели, работы следует проводить поэтапно, послойно – ряд плёнки, контробрешетка, обрешетка кровли. Передвигаясь по смонтированной обрешётке можно монтировать следующий ряд – плёнка, контробрешетка, обрешетка и так далее.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

Видео — шаг обрешетки под металлочерепицу

Размер обрешетки под металлочерепицу

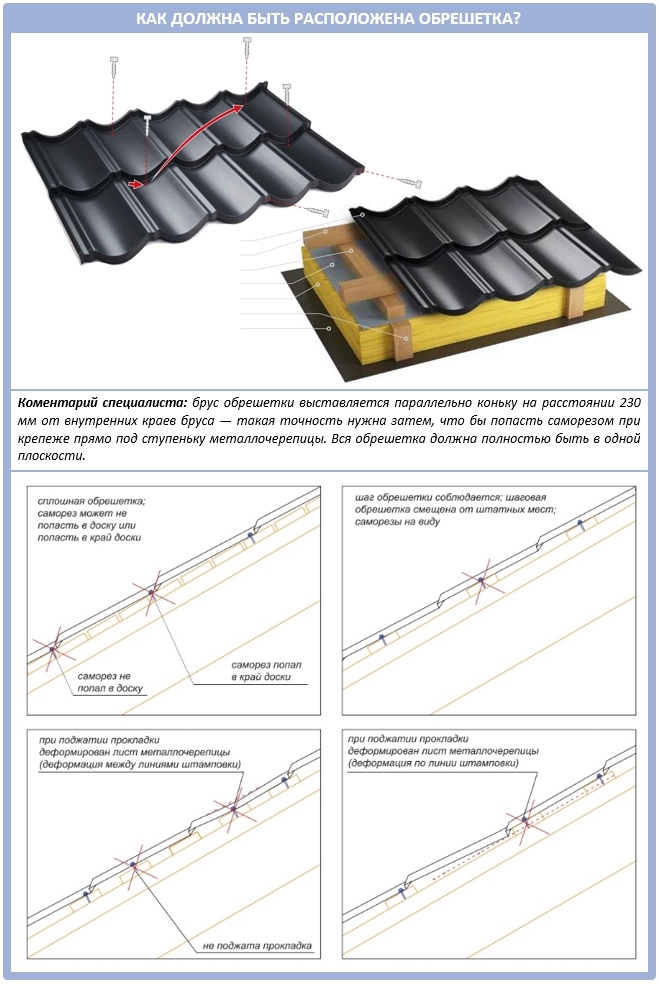

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

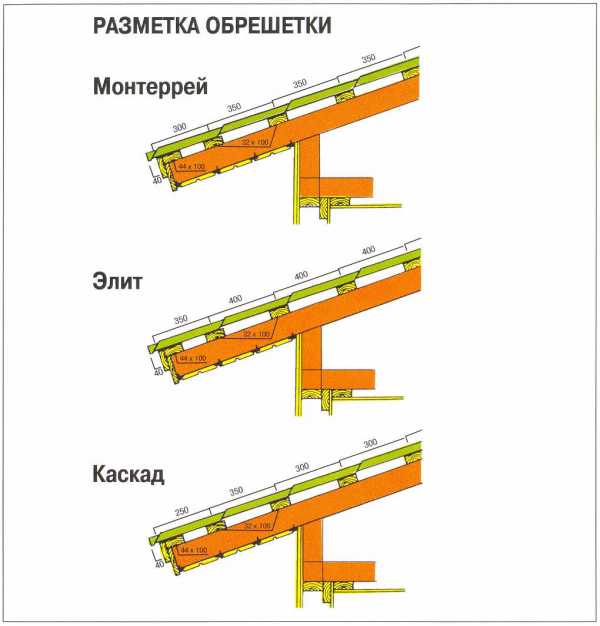

Размер шага обрешетки в зависимости от вида металлочерепицы

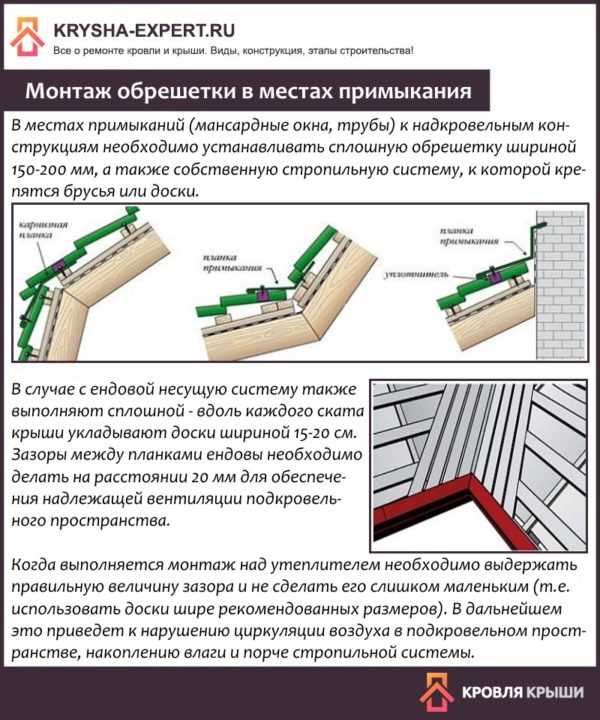

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Если в конструкции присутствуют сквозные отверстия и к ним предусматривается крепление тяжелых элементов, например, вентиляционных труб, необходимо учитывать это при монтаже обрешетки.

Схема крепления металлочерепицыОписанное выше крепление распространяется на все виды металлочерепицы, если иное не предусмотрено инструкцией. Металлочерепица Кантри не исключение. Однако, при ее укладке лучше ознакомиться с инструкцией по монтажу.

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

• Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
• Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
• Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
• Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Видео о создании обрешетки под металлочерепицу с правильным креплением последней

РАСЧЕТ ШАГА И УСТРОЙСТВО ОБРЕШЕТКИ для моделей цементно-песчаной черепицы «Франкфуртская», «Янтарь» и «Таунус».

Для устройства шаговой обрешетки используйте пиленый брусок хвойных пород без обзола и проходных сучков, отвечающий стребованиями СП 61,13330 «Деревянные конструкции», с влажностью не более 25%.

Шаг обрешетки на свесе карниза (шаг у свеса) измеряйте по наружным граням бруском 1 и 2 (см. рисунок) справа.

Он должен составлять от 32 до 39 см. Этот размер НЕ является расчетным для основного шага обрешетки и зависит только от положения черепицы нижнего ряда относительно водосточного желоба.

Брусок 2 прибивать горизонтально по строительному уровню, не допуская криволинейности.

Нависание черепицы нижнего ряда на водосточный желоб должна составлять 1/3 диаметра водосточного желоба, что достигается регулировкой зоны установки бруска 2.

Важно! Момент выставления обрешетки опоры первого ряда черепицы (брусок 2) необходимо сразу «подружить» с установкой водосточного желоба. Для этого рекомендуется сразу в одном месте закрепить крюк для водосточной системы, чтобы правильно подобрать вынос первого ряда черепицы, а именно на 1/3 глубины желоба.

После фиксации бруска 1 и 2, установите верхний брусок 3 на расстоянии 3 см от точки пересечения контробрешеток (4) на коньке.

Примечание: для более качественного устройства конька, при увеличении угла наклона крыши более 30о, расстояние можно уменьшить до 2 см.

Далее измерьте расстояние от верхней грани бруска 2 до верхней грани бруска 3. Данный размер будет являться расчетным для определения шага обрешетки на этом скате.

Данное расчетное расстояние необходимо поделить кратно 31,2 см — 34,5 см и получить целое количество рядов черепицы.

Шаг обрешетки на каждом скате рассчитывается отдельно и измеряется по верхним граням набиваемых брусков и зависит от уклона крыши.

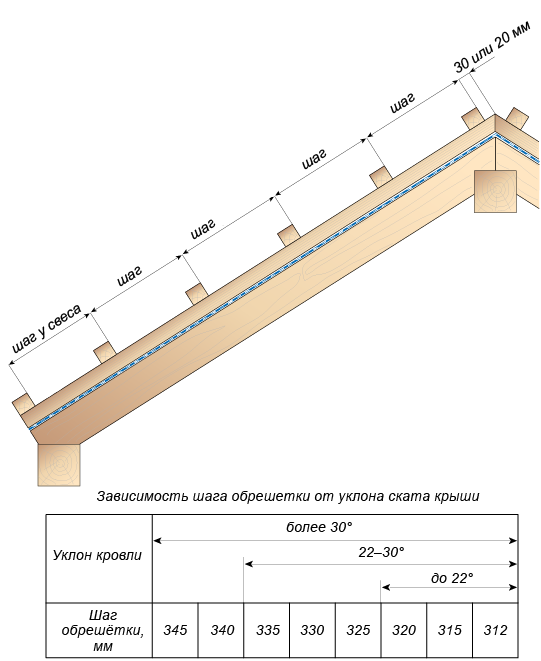

Определяющим требованием к шагу обрешетки является угол наклона кровельного ската:

• менее 22о — шаг обрешетки 31,2-32,0 см
• от 22о до 30о — шаг обрешетки не более 33,5 см
• более 30о — шаг обрешетки не более 34,5 см

Пример расчета:

1. Расстояние, измеренное по верхним граням брусков 2 и 3 (расстояние Х на рисунке выше), составляет 789 см.

Уклон ската 20о.

Сколько рядов на скате необходимо и достаточно?

Минимум: 789 / 32 = 24,6 (32,0 см — максимальный шаг до угла 22о)

Максимум: 789 / 31,2 = 25,2 (31,2 см — минимальный шаг до угла 22о)

Значит, нужно сделать разбивку на 25 рядов, и шаг обрешетки в этом случае составит 789/25 = 31,6 см

Обратите внимание! Для более экономного использования кровельного материала необходимо рассчитать минимальное количество рядов с максимально допустимым значением шага из таблицы для данного угла наклона кровли.

После определения шага обрешетки (для каждого ската рассчитывается отдельно) нанесите разметку шага на контробрешетку. Для более точной разметки наносите метки в плоскости контробрешетки, начиная от верхней грани бруска 2 в направлении бруска 3. Величина шага должна оставаться неизменной по всей длине контробрешетки.

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.

Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

Металлочерепица выпускается в трех основных типоразмерах длины волны – 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Монтаж

Рассмотрим, как делать обрешетку под металлочерепицу:

• При строительстве стропильной системы необходимо выдерживать шаг расположения стропильных ног в пределах 60-90 см.
• Перед строительством обрешетки обязательно производят укладку гидроизоляции и монтаж контробрешетки.
• Для гидроизоляции рекомендуется использовать современные материалы – паропроницаемые полимерные мембраны, продающиеся в рулонах. Материал просто расстилают по стропилам, но не натягивают туго, а укладывают с провисом между стропильными ногами величиной около 2 см. Полотнища укладывают так, чтобы между ними образовывался нахлест шириной около 15 см.
• Крепить гидроизоляцию можно при помощи небольших гвоздей, имеющих плоские шляпки, но удобнее использовать строительный степлер и закреплять материал скобками.
• Между гидроизоляционным покрытием и обрешеткой необходимо оставить вентиляционный зазор, для этого строят контробрешетку, набивая бруски на стропильные ноги.

• Стартовую (более толстую) доску прибивают по карнизному свесу строго горизонтально, чтобы элемент не выступал за пределы карниза.
• Отметим, что устройство обрешетки под металлочерепицу предусматривает сокращение основного шага конструкции на 5 см.
• Разметку шага расположения выполняют при помощи рулетки, удобно использовать и заранее изготовленные шаблоны.
• Осуществляя монтаж обрешетки под металлочерепицу необходимо установить торцовые и коньковые планки.
• Ветровая доска должна быть установлена выше основной плоскости обрешетки на 35-55 мм, в зависимости от высоты профиля металлочерепицы.

Итак, качество металлочерепичного покрытия зависит не только от свойств самого материала и правильности его укладки, но и от того, насколько грамотно и аккуратно будет собрано основание для укладки покрытия. Новичкам в кровельном деле рекомендуется внимательно прочитать инструкцию и посмотреть, как монтируется обрешетка под металлочерепицу – видео уроки позволят выполнить работу, не допуская досадных ошибок, которые могут отразиться на качестве результатов.

Обрешетка под металлочерепицу. Правильный монтаж и расчет

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Контробрешетка – один из важнейших элементов кровельного пирога

Прежде чем приступать к монтажу обрешетки в комбинированном доме, необходимо проверить кровельный пирог. Есть ли зазор для вентиляции между гидроизоляцией и доской, куда будет крепиться металлочерепица. После того, как монтажники завершат укладки гидроизоляционного материала, прибивается контробрешетка – это брусок 50х50мм, прибитый вдоль стропилы. Без контробрешетки не будет циркулировать воздух под материалом кровли. Контр-рейка прибивается с шагом, равным пролету стропильной системы (700-800мм).

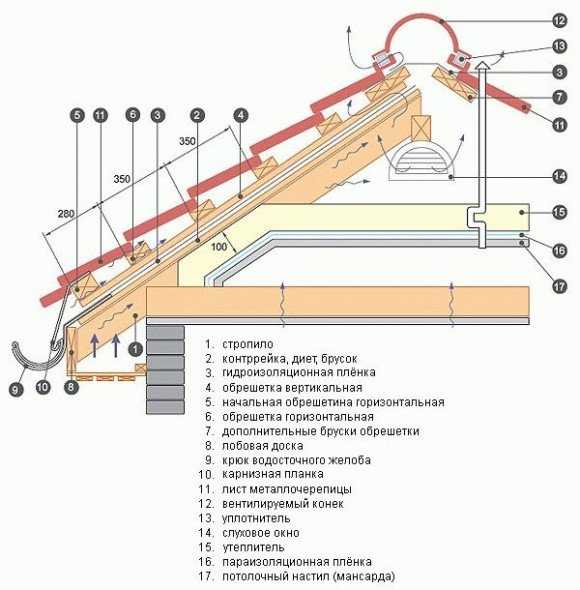

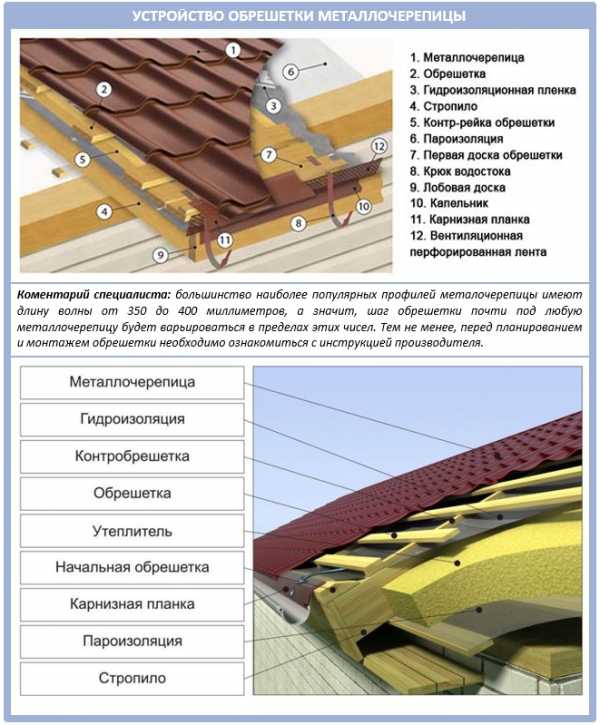

На рисунке схематично изображены элементы кровельного пирога. 1 — стропила, 2- гидроизоляционный материал, 3 – контробрешетка, 4 – сама обрешетка, 5 – кровельный материал (в данном случае металлочерепица), 6 – слой пароизоляционного материала, 7 – стартовая доска, 8 – карнизная планка, 9 – лента ПВХ для вентиляции, 10 – капельник, 11 – держатель желоба, 12 – лобовая доска.

Контробрешетку устанавливают для того, чтобы кровля служила долго, за счет проветривания крыши и исправления конденсата-влаги, которая скапливается под кровельным материалом. Установка контробрешетки обязательна как при обычной крыше, так и при возведении кровли на мансардах.

Какие бывают виды обрешетки

Независимо от выбранного проекта дома в стиле шале или любом другом – материалы для обрешетки используются одинаковые. Для кровли из металлочерепицы в основание укладывается доска 25х100 мм. Металлочерепица не тяжелый материал, поэтому допускается использовать доски с таким маленьким сечением по ширине.

Существуют три вида обрешетки – шаговая, сплошная и комбинированная.

Шаговая обрешетка самая распространенная, ее можно применять на любых крышах, уклон ската которых более 20 градусов. Расстояние от центра каждой доски должно быть равным длине волны кровельного материала – металлочерепицы.

Сплошная обрешетка используется на крышах, уклон которых колеблется в районе 14-20 градусов. Минимально допустимый уклон для кровли, накрытой металлочерепицей равен 14 градусам. При укладке сплошной обрешетки между досками оставляют технический зазор на случай «гуляние» досок.

Третий вид обрешетки – это комбинированный. Она суммирует первые два. Шаговая монтируется по всей крыше, в местах примыкания кровли к элементам (трубе или стене) используется сплошная обрешетка.

Обязательное монтирование сплошной обрешетки требуют места:

• Около окон на мансарде, в местах установки люков на кровле, а также где скаты крыши имеют внешние или внутренние изломы
• Под элементы безопасности: снегозадержатели, ограждения и лестницы
• В местах установки конька кровли

Какой шаг обрешетки использовать для металлочерепицы

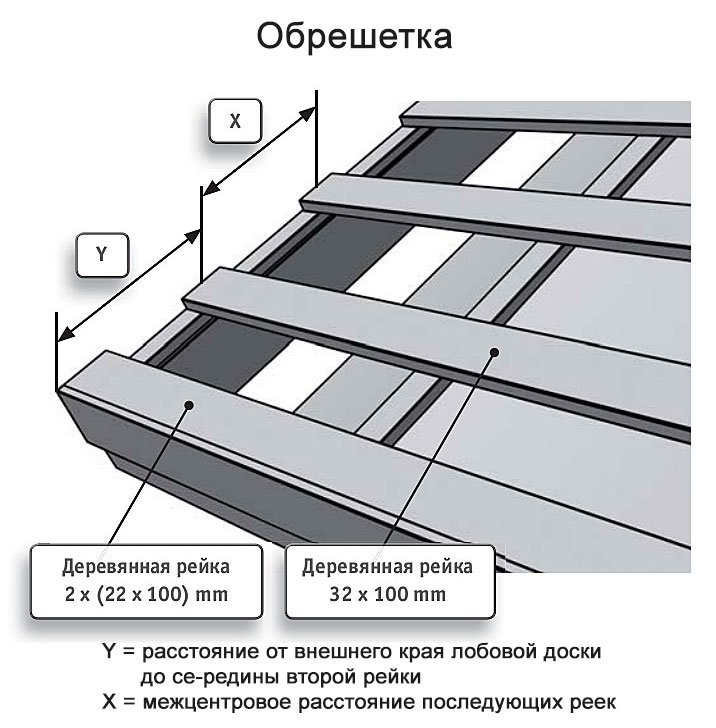

Прежде чем определять шаг обрешетки, нужно посмотреть длину волны металлочерепицы. Например, для Монтеррей расстояние будет равно 35 см.

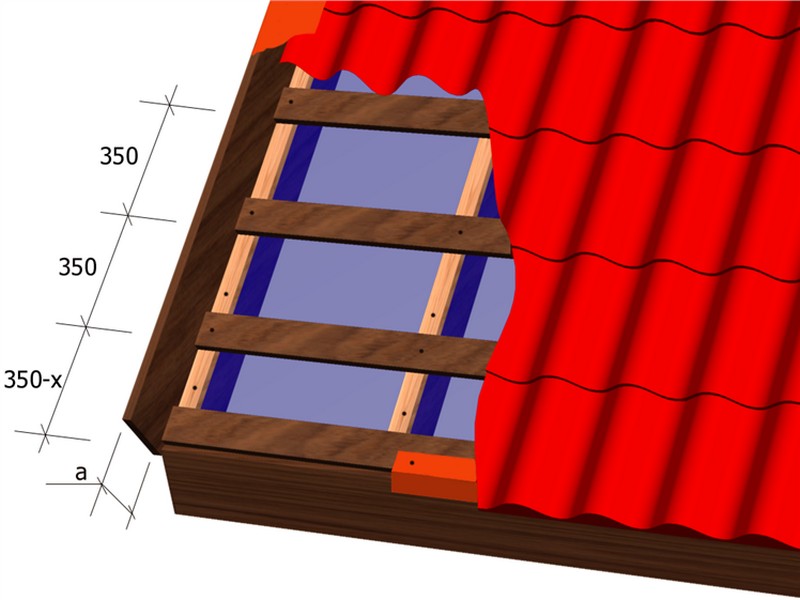

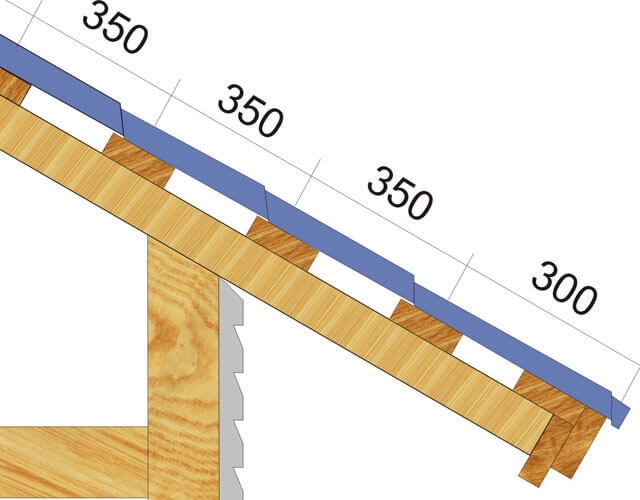

Между стартовой и второй досками расстояние равно 30см, а все последующие уже 35см.

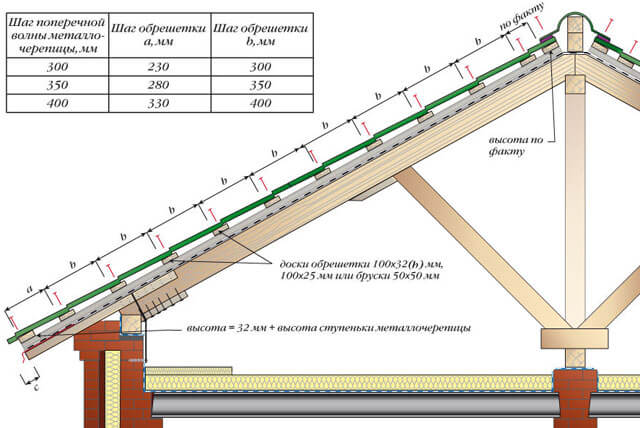

Самые популярные виды кровли с готовым расчетом размера шага приведены в таблице ниже:

Из таблицы видно, что почти все профили имеют одинаковые расстояния между досками.

Категорически запрещается увеличивать размер шага, это может привести к деформации металлочерепицы.

Схема обрешетки от производителей

Каждый производитель металлочерепицы дают полные инструкции по правильному монтажу их продукции. Мы являемся официальными партнерами завода Grand Line. Они рекомендуют в области карниза устанавливать две доски. На первую прибивается брусок той же ширины, что и доски обрешетки.

Для того, чтобы надежно закрепить торцевую планку, опорную доску следует устанавливать выше уровня обрешетки. Высота опорной доски должна быть равна высоте металлочерепицы.

Биохимическая обработка дерева. Защита от вредителей

Перед монтажом обрешетку необходимо обработать специальными защитными средствами, которые придадут стойкости элементам и всей кровли. Стоит заметить, что антисептики выпускаются для всех пород древесины, но между собой они отличаются и приспособлены к конкретным породам и климатическим условиям окружения. Например, для жарких мест строители используют антисептики против огня, во влажном климате – против влаги.

Основные виды биохимических средств для обработки деревянных элементов: антипирены (средства для огнезащиты), биозащитные (средства от вредителей-насекомых), водоотталкивающие, средства для защиты от грибков и плесени, универсальные средства.

Для обработки этими средствами можно использовать обычные малярные кисточки, пропитывая ими поверхность деревянных элементов. Это долгий процесс и не такой эффективный, как нанесение биохимических препаратов с помощью распылителей.

Перед нанесения защитного слоя дерево очищают от мусора и тщательно сушат.

Рекомендации по укладки обрешетки

Для крепления обрешетки используют винтовые или ершенные гвозди длиной 7 см.

Соединяется в местах пересечения с контробрешеткой 2-мя гвоздями на расстоянии примерно 2 сантиметра от края.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

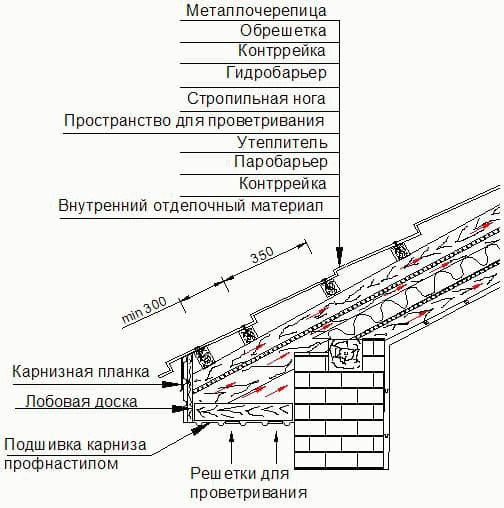

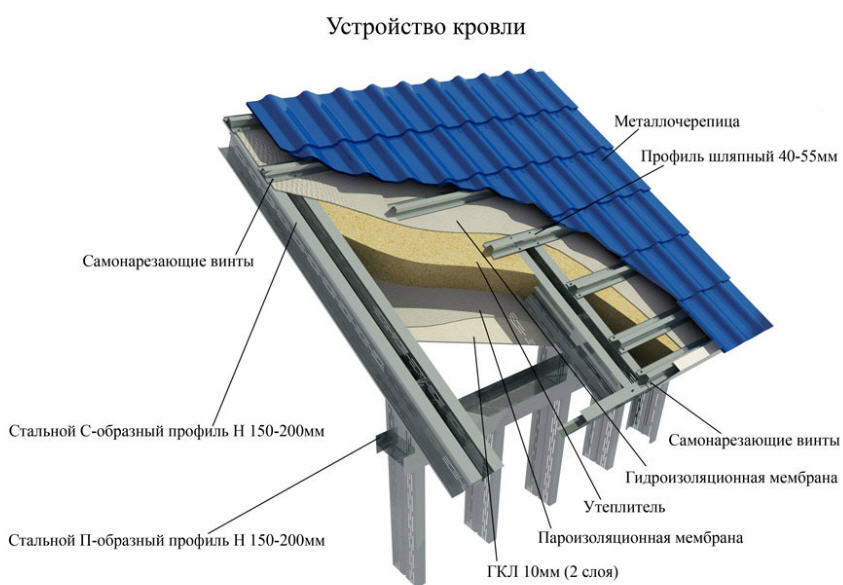

Кровельный пирог

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Сооружение каркаса под металлочерепицу — пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

• Размер бруса для стропил — от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.
• При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
• Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
• Чтобы проверить правильность расстояния между первыми двумя перемычками еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
• Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
• Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
• Для надежности конек оснащается дополнительной доской 25х100 мм.
• Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
• При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
• Крайние кронштейны монтируются с учетом уклона желоба 5мм/1м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
• Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Средства для обработки конструкции из дерева

Важным этапом перед установкой стропильной системы и обрешётки является обработка сырья специальными средствами, обеспечивающая дополнительную долговечность отдельным частям и крыше в целом. Важным моментом перед выбором хорошего антисептика является не только вид дерева, но и общие условия климата расположения строительной площадки. Опытные строители отлично знают, что в жарком климате дерево нужно защищать от воспламенения, а во влажном — от воды.

Основными видами таких защитных покрытий являются:

• огнезащитные средства;
• биозащиты;
• водоотталкивающие составы;
• защиты от плесени и грибка;
• универсальные защитные средства.

Одним из самых универсальных антисептиков является Сенеж, который благодаря своим свойствам глубоко проникает в слои дерева, защищая стропила и каркас от преждевременного разложения, от вредных насекомых и других факторов, которые разрушают дерево.

Деревянные части крыши можно обработать, пропитывая поверхность обычной щёткой. Более эффективным и популярным способом обработки древесины является применение антисептика с помощью распылительных устройств с механическим или автоматическим режимом работы. Перед началом обработки дерево требуется очистить от мусора и высушить.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Укладка первой обрешетины

Пошаговая укладка обрешетки Первый элемент ставят горизонтально по краю стропильных ног, закрепляют к брусу контробрешетки. Стартовую доску фиксируют двумя саморезами к каждой стропилине. К ней поверх ставят брусок аналогичной толшины, чтобы предупредить провисание кровельного покрытия.

Порядок работы:

• отмеряют промежуток до центра следующего элемента от низа первого;
• натягивают шнур между обрешеточным элементом у конька и стартовой деталью;
• остальные доски каркаса устанавливают в этом промежутке так, чтобы их верхняя плоскость касалась шнуровки;
• между центрами остальных решетин делают равное расстояние.

Как правило, производители предлагают инструкцию по монтажу именно их вида черепицы, при этом указывают шаг.

Шаг стропильных балок под керамическую черепицу

Специфика монтажа стропильной системы для укладки керамической черепицы связанно с весом этой кровли. Изготавливают керамическую черепицу из глины, и эта кровля имеет вес больше чем у металлочерепица в 9-10 раз. Расчет нагрузки на стропильную систему у керамической черепицы равен 40-60 кг/м2.

Расстояние между стропилами под керамическую черепицу

Изготавливают балки для стропильной системы крыши под керамическую черепицу только из просушенного материала. Сечение подходит 50х150 или 60х180 мм.

Стандартное расстояние между стропильными ногами при кровле черепицы 80-120 см. Зависит пролет от того какой уклон имеет крыша. При угле в 15º пролет между стропилами равен 80 см, при 750 через 1 м 30 см.

При вычислении шага нужно учесть длину балки. Взяв максимальную длину расстояние между стропилами минимально. И, напротив, при минимальной длине стропил шаг максимален.

При укладке керамической черепицы важно учитывать, что по крыше нужно будет передвигаться. Максимально безопасный шаг стропильных ног для такого передвижения 80 см.

Важно при укладке керамической черепицы это рассчитать пролет обрешетки. Это расстояние напрямую связано с размерами кровельного материала. Стандартный лист черепицы имеет длину 40 см.

Укладка происходит внахлест от 50 до 90 мм. Рассчитывая шаг обрешетки, из длины черепицы вычитается размер нахлестав. В результате выходит шаг в 305-345 мм.

Для односкатной крыши под строительство дома из профилированного бруса сделать расчет не сложно. Если крыша сложной много скатной формы, то каждое расстояние между стропилами просчитывается на шаг обрешетки отдельно. Закрепив шнур на противоположной стороне ската кровли легко можно выполнить разметку рядов.

Как установить дополнительные элементы

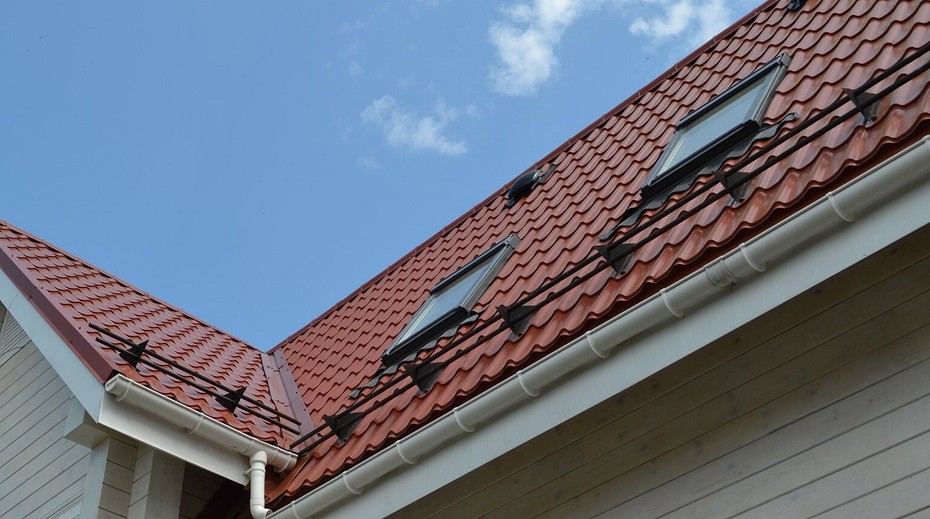

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши.

Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм.

В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см.

Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал.

Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.
