Изготовление чердачной лестницы с люком своими руками

Как изготовить складную чердачную лестницу своими руками?

Если по каким-то причинам вы не можете приобрести чердачную лестницу у производителей, то изготовьте ее самостоятельно. Мы приведем пример изготовления простой складной деревянной лестницы из двух секций. При этом складываться она будет к стене.

Измеряем высоту помещения и угол наклона лестницы. Математически вычисляем общую длину конструкции. В нашем случае высота потолков 2,4 м, выбранный угол – 30о, длина лестницы получилась 2,9 м. Для изготовления лестницы понадобятся два трехметровых бруска для косоуров, два бруска, равных ширине лестницы для крепления лестницы к стене, четыре накладные (дверные) петли, доски или бруски для проступей.

Кстати, можно приобрести готовую деревянную лестницу и распилить ее на две части. Нижнюю часть лучше сделать короче верхней (примерно 2/5 общей длины), для удобства складывания и закрепления лестницы у опоры.

Установка чердачной лестницы начинается с крепления на стене под потолочным проемом бруска. Два коротких бруска, равных ширине нашей лестницы соединяем между собой петлями, а уж затем ко второму из них монтируем верхнюю секцию конструкции. Обе секции лестницы соединяются между собой все теми же петлями. Правильно установите петли, чтобы лестница складывалась в нужную вам сторону. Сложенную лестницу к стене можно прикрепить при помощи навесного крючка.

Для удобства эксплуатации, на ступени можно набить противоскользящие резиновые накладки. При желании можно изготовить и более сложную конструкцию, даже с люком, но придется потрудиться. Все зависит от ваших способностей, свободного времени и наличия материалов и инструментов.

Конструкция во многом определяется частотой пользования лестницей. Мы же желаем вам успехов как в приобретении и установке готовых чердачных лестниц, так и в их индивидуальном изготовлении.

Полезное видео по теме:

Как закрепить и выровнять чердачную лестницу в проеме

ВАЖНО!

Но, например маркировка лестниц ROTO (Германия) обозначает размер проема, сам короб на 1,5 см меньше указанного размера.

Как бонус к статье идет видеоролик с примером установки лестницы как раз таким способом.

Но такой монтажный комплект все же редкость, и большинство лестниц которые монтируют самостоятельно устанавливаются подручными средствами.

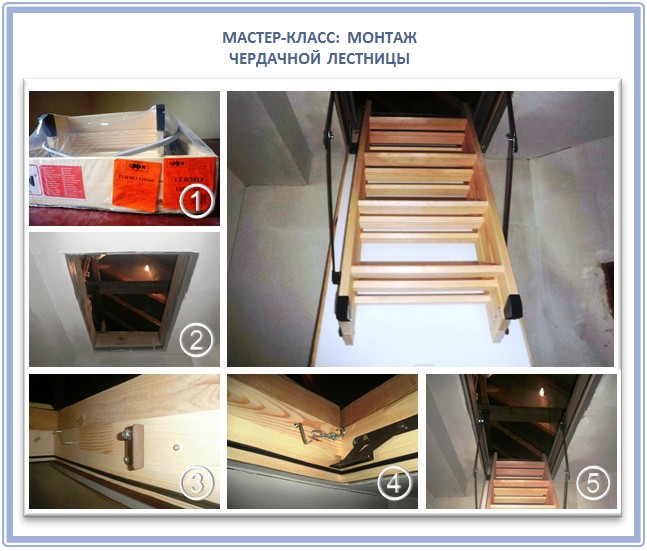

Способ монтажа лестницы № 1. Временная опора со стороны чердака. Крепим к коробу длинные бруски, как показано на рисунке ниже.

Бруски к торцам короба лучше не прикручивать (легко расколоть) лучше привязать, попустив прочный шпагат или трос через короб, как показано на рисунке. Но тут очень важно надежно закрепить узлы.

Дальше опускаем лестницу в проем и выравниваем по уровню и по глубине. Нужно чтобы крышка лестницы была заподлицо с финишным покрытием потолка. Для этого и нужны клиновидные колышки для регулировки, см. рисунок ниже.

Когда короб размещен как нужно фиксируем его в проеме длинными саморезами или гвоздями диаметром 4-5 мм, см. рисунок ниже. Особое внимание обратите на узел крепления петли выделено на рисунке.

ВАЖНО! Крепеж не должен деформировать доски короба, изгибов и натяжений быть не должно!

Выбор материала

Для изготовления деревянных элементов своими руками используют высушенный массив или, для экономии, клееную доску с равномерной структурой, без сучковатости и инородных включений. Вот несколько общих правил:

• для каркаса лестницы, подвергающемуся постоянным нагрузкам, стоит отдать предпочтение твердым породам — дубу (он хоть и недешевый, но прочный, износостойкий и красивый), буку, грабу, при условии, что он грамотно высушен;
• несущие деревянные тетивы, косоуры конструкций под умеренной нагрузкой можно делать из доступной сосны (чтобы лестница не скрипела, древесину специально обрабатывают), хвойной лиственницы, ясеня — он подойдет, если в помещениях не слишком сухо, иначе велик риск растрескивания;
• проступи и поручни делают из массива с маркировкой Е, износостойких пород — бука, тика, который при намокании не становится скользким, дуба и граба;
• для подступенков подойдут и доступные материалы — сосна, пихта;
• деревянную облицовку, как правило, делают из благородных, декоративных пород — вишни, ореха, ясеня, экзотических венге, мербау и так далее.

При подборе дерева учитывают средние температурно-влажностные параметры микроклимата в помещениях, нагрузку на все элементы, частоту использования лестницы и прочие параметры, важные для владельцев.

Процесс монтажа

После выяснения всех важных параметров, покупки, можно приступать к монтажу. Потребуется небольшой набор инструментов:

• уровень;
• шуруповерт;
• ножовка;
• стремянка;
• рулетка.

Желательно иметь помощника. Если модель лестницы или особенности проема не позволяют использовать верхние временные крепежи, то без помощника установка невозможна.

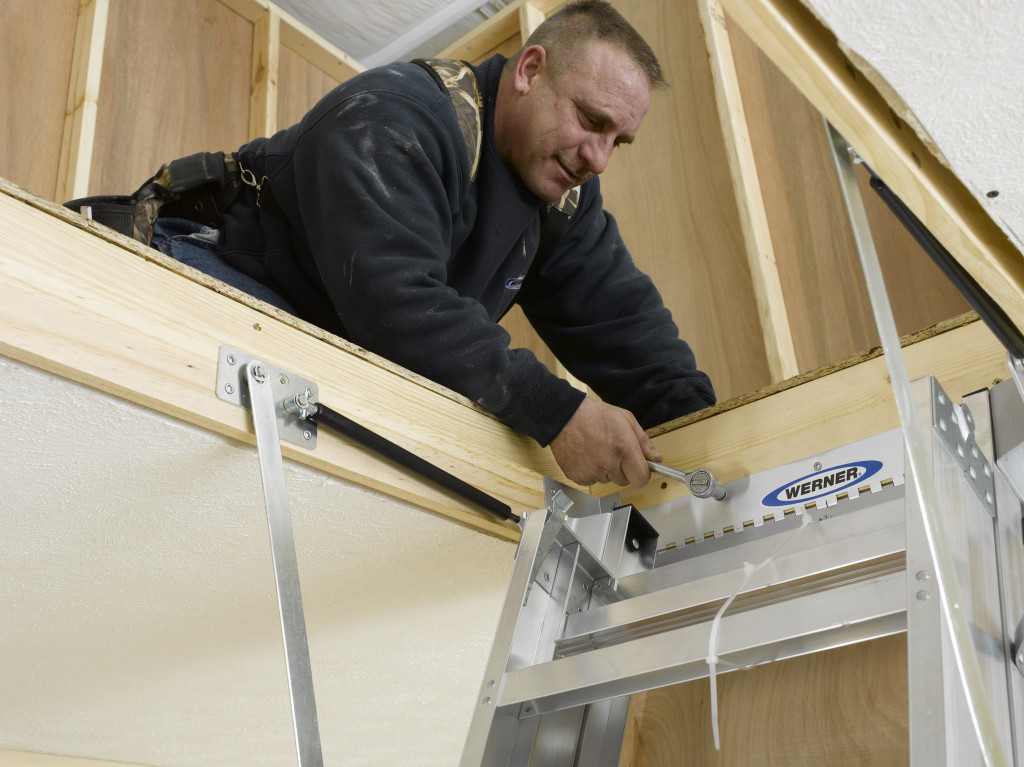

Вначале модель поднимается на чердак, для чего понадобится стремянка. Наверху она распаковывается. Если условия позволяют, то монтируется временный крепеж. Если такового нет или его использовать невозможно, то к проему снизу прикрепляются временные опоры — несколько досок.

Далее механизм укладывается в проем. Тщательно проверяется горизонтальный уровень, затем при помощи клинышков корпус лестницы фиксируется в проеме таким образом, чтобы были соблюдены прямые углы. Проверить это легко можно при помощи диагоналей, они должны быть одинаковыми.

Когда фиксация закончена, корпус крепится к проему саморезами, шурупами или болтами — в зависимости от материала чердачного перекрытия и массы лестницы. После этого можно демонтировать временные крепления.

Помощник нужен главным образом на этом этапе — без него невозможно демонтировать доски, которые были закреплены снизу.

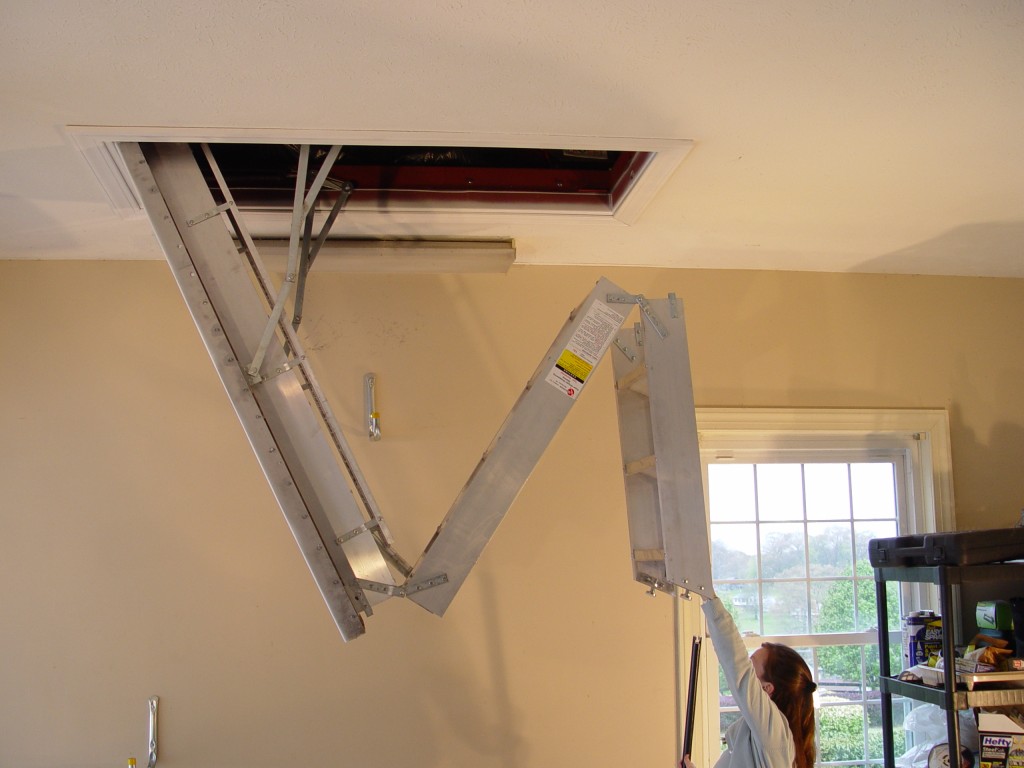

Затем лестница раскладывается и проверяется, насколько ее рабочая высота соответствует расстоянию от потолка до пола.

Если лестница длиннее, чем нужно, то рулеткой отмеряется лишнее и отрезается ножовкой.

Также многие складные конструкции имеют регулировочные болты, позволяющие корректировать длину.

Главное, чтобы модель не оказалась значительно короче нужного, потому что нарастить длину без потери эстетической привлекательности невозможно. Основные работы на этом завершены.

Но есть еще две процедуры, которые крайне желательно выполнить:

• щель между корпусом лестницы и проемом нужно заполнить утеплителем, чтобы исключить сквозняки;
• снизу эту щель желательно закрыть декоративными наличниками.

После этого конструкция будет не только функциональной, но и эстетически привлекательной.

Лестницы на чердак – какие бывают конструкции

Чердачная лестница представляет собой специальную ступенчатую систему на второй этаж, которая имеет свои конструкторские особенности и изготавливается по определенной технологии. Основные требования к чердачной лестнице сводятся к двум пунктам:

• конструкция должна быть комфортной;
• должна занимать минимум места в доме.

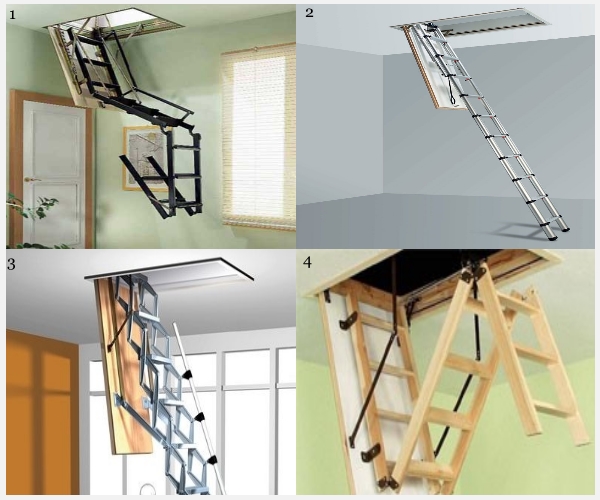

Основные типы чердачных лестниц

Существует несколько типов лестниц на чердак, среди которых основными являются:

• Раздвижная.
• Ножничная.
• Раскладная.

Вкратце разберем каждый из них.

Для частного загородного дома либо дачи лучше всего подойдет надежная и безопасная лестничная система из дерева

Раздвижная

Раздвижная конструкция очень удобна прежде всего тем, что занимает немного места и ее всегда можно «спрятать» на чердаке

Чтобы сделать и монтировать раздвижную конструкцию своими руками, придется изрядно потрудиться. А лучше заказать ее изготовление профессиональному мастеру либо купить уже готовую систему в специализированном магазине.

Раздвижная система из металла — легка, практична и функциональна

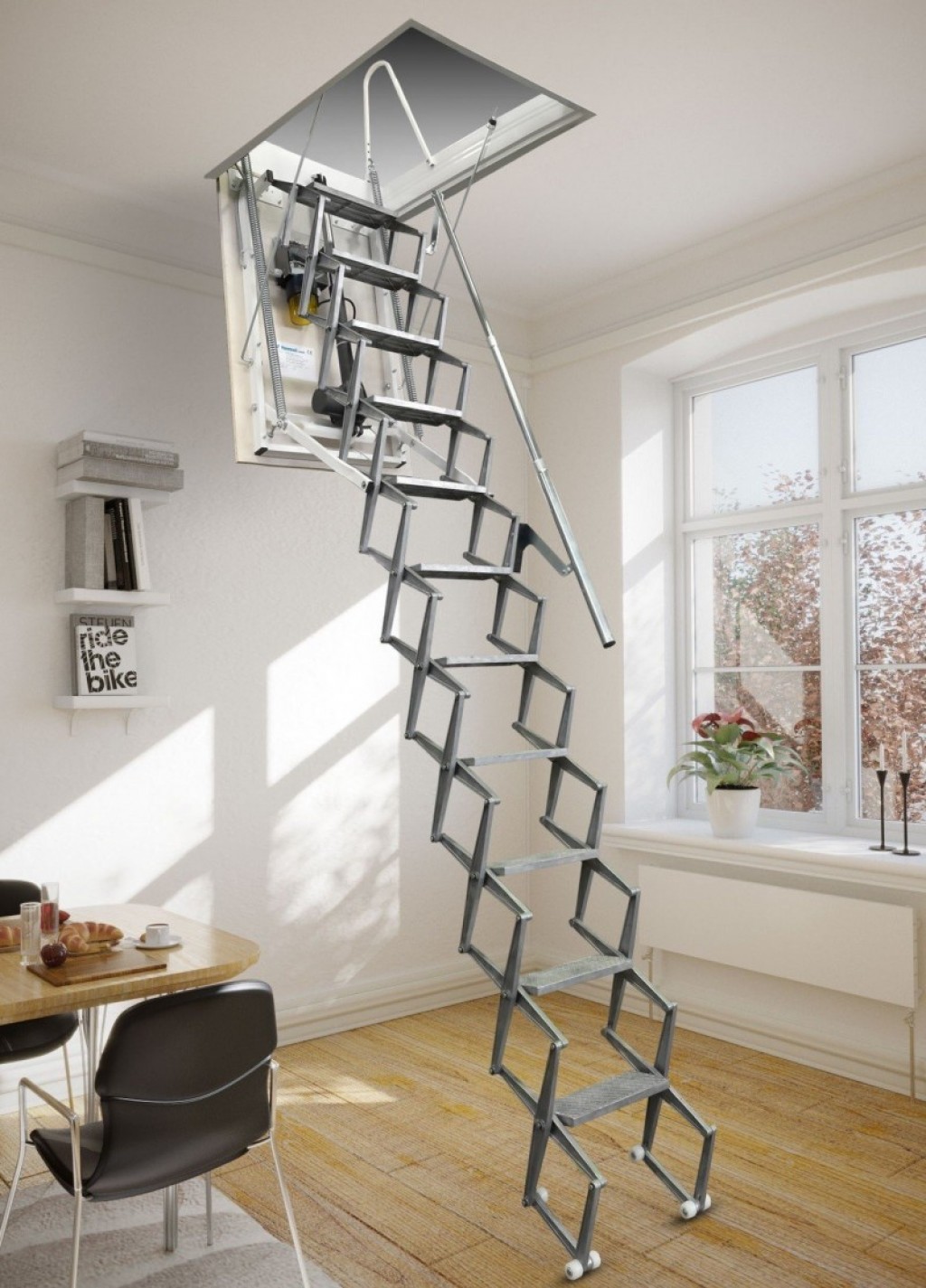

Ножничная

Ножничная конструкция чаще всего изготавливается из металла, что требует определенных навыков для ее монтажа и установки

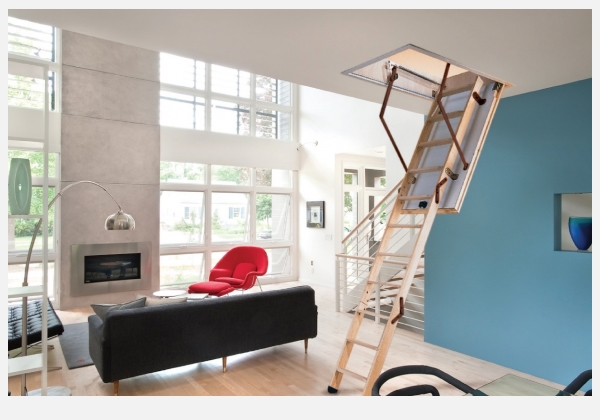

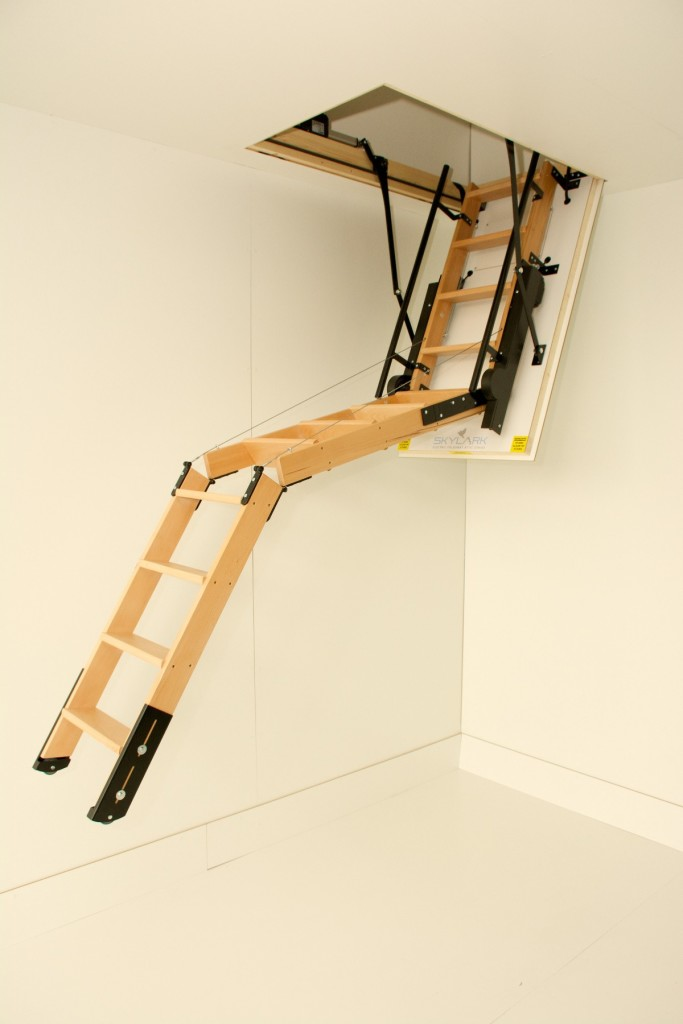

Раскладная

Чаще всего такая конструкция состоит из трех частей, соединенных друг с другом. Данную лестницу можно легко сложить и раздвинуть. При этом в собранном состоянии она занимает совсем немного места. Высоту такой конструкции можно регулировать вручную. Своими руками изготовить чердачную лестницу раскладного типа довольно просто.

Раскладная деревянная лестница на чердак является наиболее популярной лестничной системой у застройщиков и собственников частных домов

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота  — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

Люк с крышкой

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

• Части соединяются между собой при помощи петель.

Петли для соединения секций

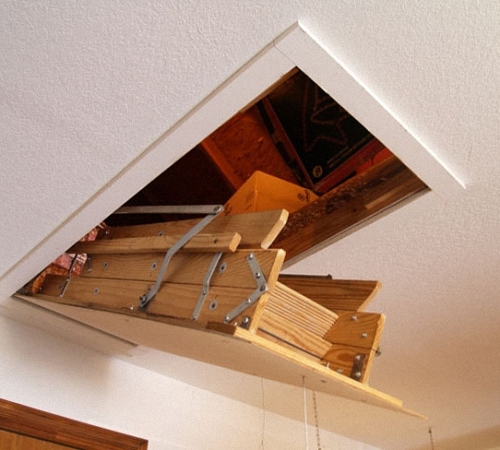

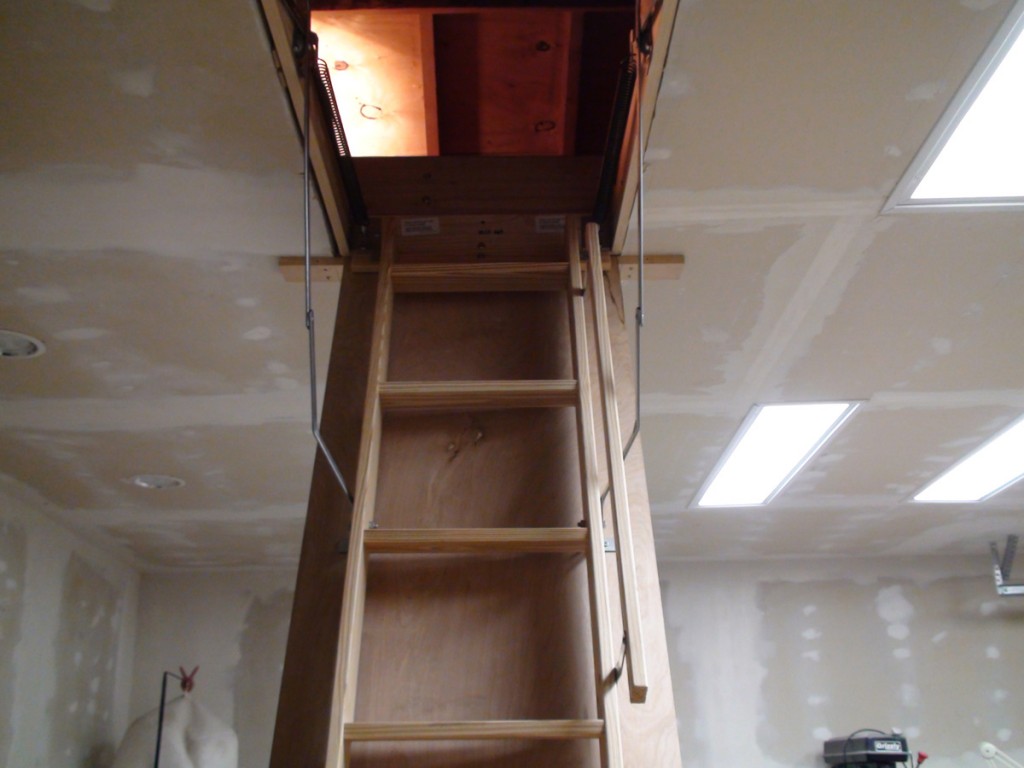

Готовая деревянная складная чердачная лестница

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Подъем

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Материал изготовления и характеристики

Вся поверхность конструкции покрывается специальными красками, благодаря которым можно выбрать самый неожиданный и интересный цвет. Это дает возможность для полета вашей фантазии и создания необычного дизайна. Главным моментом выдвижных конструкций является то, что раздвинуть и опустить такую лестницу смогут даже пожилые люди. Каждая ступень может выдержать вес до 150 кг. Лучше, конечно, не перегружать лестницу, чтобы она без поломок функционировала много лет.

Важно!Выдвижные чердачные лестницы изготавливают только из металла. Элементы дерева могут присутствовать только в отдельных вариантах декорирования.

Выдвижная лестница состоит из нескольких секций, которые по очереди выдвигаются при открытии люка. Крышка люка изготовляется, в основном, из ДСП или других похожих материалов. Толщина такого куска плиты варьируется от 15 до 20 мм. Но, если вы хотите, чтобы ваш чердак был теплым, то толщина может быть увеличена до 30 мм. Если вы неверно рассчитали длину лестницы, и она оказалась несколько больше, то ее можно без проблем уменьшить, или наоборот, добавить элементы.

Размеры проема

У большого проема — больше преимуществ, лестница с большими габаритами удобнее. По ней удобней подниматься и проходить на крышу: шире ступеньки и поручни, не надо наклонять голову. Так что проем под лестницу лучше оставить большого размера, но учтите, что слишком большой размер увеличит тепло-потери, как известно теплый воздух поднимается вверх и быстро остывает. Через большой не утепленный люк этот процесс не остановить, поэтому оптимальным размер проема считается 60*120 см. Минимальный проем в который может быть установлена лестница составляет 50*60 см. Люк может быть выполнен утепленным, с звукоизоляцией и с защитой от распространения огня, но все это влияет на цену лестницы. Чем меньше дополнительных свойств и чем проще лестница, тем она дешевле. Надо ли переплачивать за дополнительные опции, если лестница допустим будет использоваться в дачном доме только летом.

Размеры проемов и высоты лестницы на примере чердачной лестницы Факро (Fakro)

Размеры

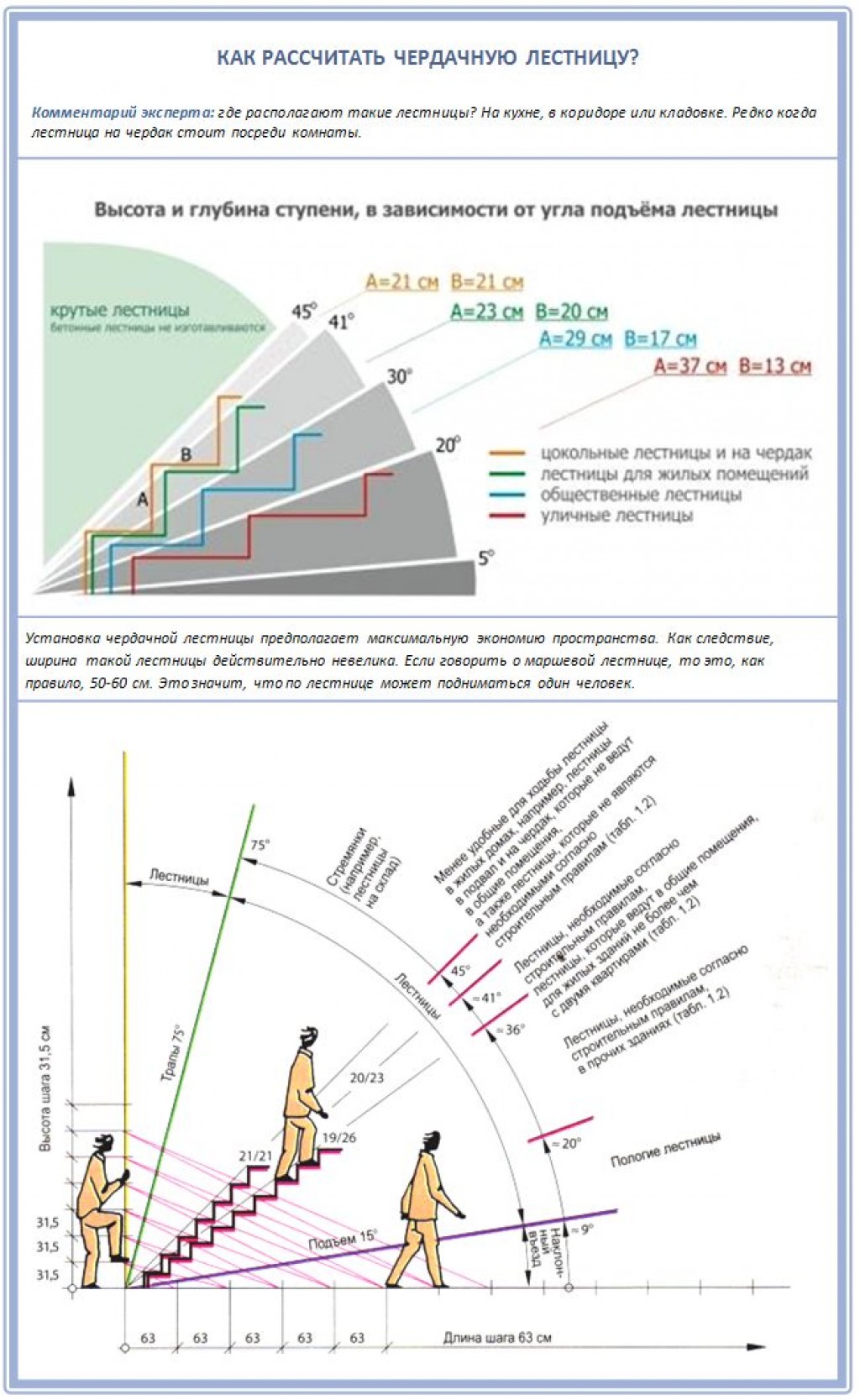

Расчет нормативов для изготовления лестницы на чердак давно выведен, потому нужно лишь применить его для своего помещения. Ширину марша следует выдержать на уровне 650-1100 миллиметров, а высоту сделать не более 350 сантиметров. Если делать конструкцию более высокой, то ее надежность будет значительно ниже.

Планируя количество ступенек, не стоит их делать больше пятнадцати штук. Если ситуация того требует, то можно увеличить количество, но предварительно все конструкция укрепляется. Оптимальным расстоянием между ступенями является пятнадцать или двадцать сантиметров. Сама ступень должна быть не менее двух сантиметров в толщину.

Наиболее правильным углом постановки чердачной конструкции будет шестьдесят или восемьдесят градусов. Больший угол существенно снизит безопасность использование лестницы. Для маленького угла потребуется совсем немного места, что является существенным преимуществом.

Продумывая конструкцию, важно учесть вес, который будет находиться на лестнице во время использования. Это не только килограммы хозяина дома и его родственников, но и любые предметы, которые нужно поместить на чердак или снести вниз. Стоит позаботиться о том, чтобы ступени не скользили, иначе можно с них слететь и травмироваться.

Проем в полотке изготавливается по размерам готовой лестницы и люка, который крепится к ней. Важно максимально точно рассчитать каждый миллиметр и утеплить вход на чердак, чтобы с него в дом не попадал холодный воздух.

Складная чердачная лестница своими руками – подручные материалы, отходы и хозяйская жилка

Складные лестницы с люками, выдвигаемые по мере необходимости – оптимальный вариант, когда нужен доступ на холодный чердак. Приставные конструкции достаточно громоздки, их нужно где-то хранить, а места для полноценного лестничного марша зачастую не хватает, да и нет в нем потребности, если речь об эпизодическом использовании. Вот и участник FORUMHOUSE Alli58ru собрался с силами и сделал себе удобную и компактную складную лестницу.

Сами с усами – альтернатива покупным конструкциям

Давно хотел заиметь на чердак своей бани складную лесенку, но покупать жаба душила, а делать самому сначала казалось сложным. В этом году жаба так и не отступила, поэтому делать решился сам. И вот что из этого получилось.

Сразу стоит отметить, что сделана лестница из подручных материалов – обрезки, остатки фанеры, металлолом, но в наличии явно умелые руки и достойная инструментальная база. А в результате конструкция, практически ничем не отличающаяся от покупной и с минимальными затратами.

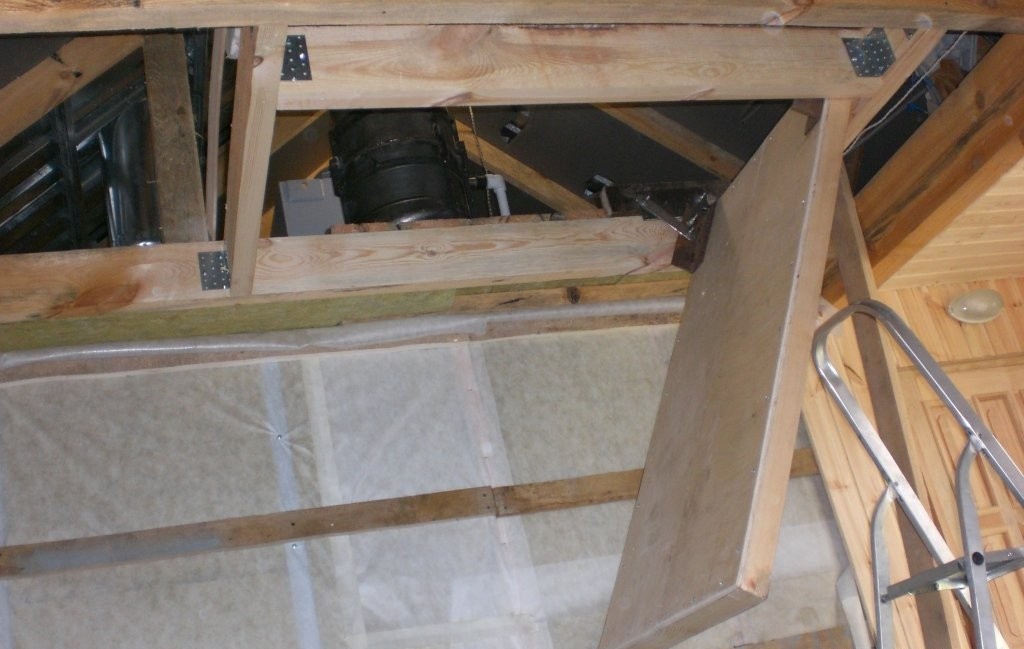

Люк

Хотя все размеры брались наобум, домочадцы, включая супругу и маму в возрасте, лестницей пользуются успешно и без затруднений. Начал умелец с проема, он получился 125×70 см, следующим сделал основу – люк, на котором крепится лестница, при разметке учел зазоры (по 8 мм на каждую сторону). На люк пошло:

• Два длинных бруска 50×50 мм.
• Два коротких бруска 50×50 мм.
• Два куска фанеры толщиной 10 мм (можно один, но целого не было)
• Крепеж (саморезы ПШ).

Бруски запилил вполдерева, посадил на клей и усилил саморезами, для подстраховки в качестве промежуточных фиксаторов использовал фанерные «косынки» (толщина 4 мм). После высыхания каркаса на саморезы же прикрутил фанерную облицовку, примерил, все подошло.

Механизмы

Открывающий механизм сначала прорисовал на бумаге, вырезал, подогнал под оптимальный угол открывания люка, с бумаги перенес шаблон на паронит. В ход пошли обрезки металлических полосок, уголки, куски листового металла, механизм собран из нескольких частей:

• Уголок
• Металлический прямоугольник-база (нарезан из листа)
• Две металлических полосы (разной длины)
• Крепеж (болты М10)

По шаблону из паронита разметил отверстия под шарниры, просверлил, «наживил» деталь, замерил малкой подобранный ранее угол и по ней же открыл механизм до этой позиции. Таким образом выявилась область на базе, перекрываемая уголком в момент откидывания люка, которую Alli58ru вырезал лобзиком. Чтобы детали не упирались в уголок и не задевали одна за другую, обрезал полосы и скруглил острые грани, собрал механизм, вырезанный паз обеспечивает стопор в нужном месте.

Чердачные лестницы Fakro: от выбора до монтажа

На данный момент в строительных магазинах имеется широкий выбор чердачных лестниц на любой вкус – и металлические, и деревянные. Один из вариантов для приобретения – изделия фирмы Fakro. В чем преимущества? Конструкция компактна, проста в монтаже своими руками, удобна в использовании, а изготовлена трехсекционная лестница Fakro из сосны. Немаловажная деталь – привлекательный внешний вид, который с легкостью впишется в любой интерьер.

Чердачная лестница от Farko

Удобство — основное преимущество таких лестниц

Благодаря своему дизайну лестница впишется в любой интерьер

Подготовка к установке

Для начала необходимо определиться с местом сборки Fakro, если еще нет окна на чердак. Сборка чердачной конструкции будет успешной в том случае, если отверстие на верхний этаж будет несколько больше, чем коробка конструкции. Поэтому обратите внимание на габаритные размеры, указанные на коробке.

Установка

Чердачные лестницы Fakro можно монтировать любыми способами, однако, все они имеют общий алгоритм действий и если отличаются, то незначительно. Инструменты, необходимые для работ:

• пила;
• дрель;
• шуруповерт;
• отвертка;
• маркер;
• стремянка;
• линейка или уголок;
• уровень.

Один человек поднимается на чердак, второй ему подает коробку с конструкцией. Снизу проема устанавливаются две опорные доски, на которые водружается конструкция. Можно сказать, чердачная лестница Fakro на своем месте. Теперь необходимо ее выровнять и с помощью распорок удержать на месте, не давать покоситься в сторону. После этого необходимо зафиксировать лестницу Факро шурупами впереди и сзади.

Далее монтажник, оставшийся внизу, снимает вспомогательные доски и выдвигает конструкцию. Теперь второй, оставшийся на чердаке, окончательно фиксирует шурупами коробку лестницы Факро. После этого все пустоты заполняются утеплителем и прикручиваются элементы конструкции.

Далее производится регулировка. Возможно, часть конструкции придется отпилить. Произвести эту процедуру можно пилой или электролобзиком, зависит от того, какой инструмент есть в наличии.

Необходимо добиться того, чтобы все элементы изделия Факро располагались четко по прямой линии. Для того, чтобы правильно отметить линию отпила, нужно ослабить регулировочные болты, которые находятся на боковых уголках.

Когда подгон конструкции окончен, можно смело пользоваться нею.

Преимущества использования

Поставив такую контструкцию, можно навсегда забыть о стремянках, которые требовалось ранее таскать за собой, чтоб попасть наверх. Также уходит проблема с проникновением холода. Коробка лестницы имеет слой утеплителя, который прекрасно защищает от непогоды.

В сложенном состоянии ее вообще не видно и она сливается с плоскостью потолка. Становится ясно, что везде они смотрятся оригинально и только улучшают вид.

Поэтому, установив такую конструкцию у себя, вы получите не только удобство и практичность, но и привнесете в дизайн интерьера некоторую изюминку.

Ко всем достоинствам можно отнести и тот факт, что рассчитаны такие изделия на большие нагрузки (по инструкции – 160 кг, хотя при испытаниях смело выдерживали и на сто килограмм больше).

Плюс к этому, они имеют удобные ступеньки, по которым вы с комфортом подниметесь на чердак или второй этаж. Со стационарными лестницами эти конструкции нельзя даже сравнивать, так как вторые занимают намного меньше места и с легкостью могут быть убраны в потолок.

Этих достоинств вполне достаточно, чтобы остановить свой выбор на подобной конструкции.

Установка чердачной лестницы Fakro своими руками: инструкция и видео

Для подъема на чердак можно использовать приставную лестницу, стремянку или другие подручные средства. Но такой способ едва ли можно назвать удобным и безопасным. Поэтому были разработаны специальные чердачные лестницы.

Одним из удачных вариантов таких конструкция является продукция польской фирмы Fakro. Они компактны, практичны, надежны, имеют утепленную крышку люка и малый вес.

Все изделия компании реализуются в собранном виде, благодаря чему установка чердачной лестницы Fakro не составляет труда.

Ножничная лестница Fakro

Выбор размеров и подготовка

При выборе модели нужно учитывать, что размеры имеющегося чердачного проема должны быть немного больше габаритов короба. Также берется во внимание высота помещения, на которую рассчитана лестница. Обычно эти параметры указываются на упаковке.

Размеры лестницы

Для монтажа чердачной лестницы потребуются следующие инструменты:

• ножовка;
• дрель;
• отвертка;
• гаечный ключ (10 либо 13 мм.);
• молоток;
• уровень;
• рулетка и уголок;
• стремянка.

Также понадобятся деревянные распорки, два бруска небольшой толщины, четыре клина, шпагат, либо специальный монтажный комплект, который приобретается отдельно.

Последовательность монтажа

Фирма Fakro выпускает чердачные лестницы из дерева и металла. Последовательность их монтажа схожа, поэтому рассмотрим установку деревянных маршей, которые занимают большинство в ассортименте компании. Порядок действий следующий:

• Установка производится со стороны чердака, поэтому прежде чем опустить лестницу в проем, крепим на ее коробе два бруска с помощью шпагата так, чтобы получились временные опоры.

Лестница с опорными брусками

• Лестница вводится в проем. Для регулировки глубины опускания под концы опорных брусьев подкладываются клинья. Нижняя кромка короба должна быть вровень с плоскостью потолка. Проверить горизонтальность расположения лестницы уровнем, если нужно подрегулировать высоту, то сделать это можно смещая клинья в необходимом направлении.

Регулировка высоты

• Между коробом и стенками проема вставить деревянные распорки (8 шт.). С помощью уголка и рулетки проверить прямоугольность всех углов короба и равенство его диагоналей. В местах расположения распорок просверлить отверстия Ø3 мм. и закрепить короб шурупами либо гвоздями.

Крепление короба

Обратите внимание! После фиксации короба его стенки не должны иметь изгиб.

• Убрать опорные бруски и разложить лестницу. Зазор между лестничным коробом и стенками проема плотно заполнить теплоизолирующим материалом.
• Ослабить болты боковых креплений марша к крышке люка, затем выдвинуть лестницу до упора и затянуть болты.

Кронштейны крепления марша

Внимание! До полного завершения установки лестницы пользоваться ею нельзя.

• Теперь необходимо сделать регулировку высоты лестницы, так как для правильной ее эксплуатации все сегменты после раскладывания должны образовать прямую линию. Для этого замеряются расстояния от нижних углов предпоследнего сегмента марша до пола. После чего эти дистанции откладываются на последнем сегменте и намечается линия отпила (рисунок ниже).

Регулировка высоты

Если отмеченная линия попадает на ступеньку, то необходимое смещение можно получить, воспользовавшись регулятором высоты на боковых креплениях марша.

Регулировка смещения

На этом процесс монтажа завершен. Некоторые модели имеют свои особенности, например чердачная лестница Fakro LWK Komfort, установка, видео показано ниже, которой отличается тем, что при регулировке высоты нижняя часть ее марша отпиливается под прямым углом, так как она комплектуется наконечниками на ножки.

Модели с отсоединяемой крышкой люка имеют более простую схему монтажа. Установка чердачной лестницы Fakro, видео дано ниже, такой конструкции выполняется со стороны помещения и отличается от описанного выше алгоритма первоначальным способом размещения ее в чердачном проеме:

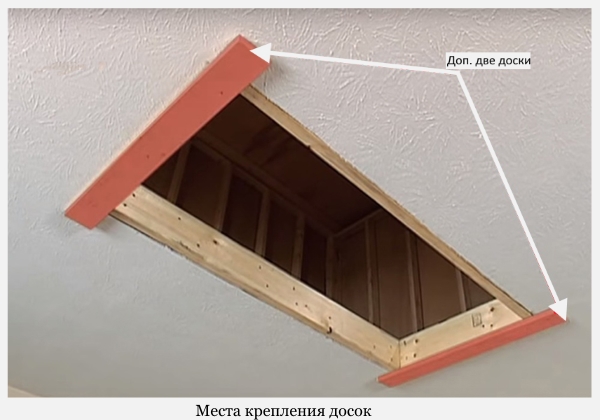

• К нижней части отверстия на чердак крепятся два бруска или доски так, чтобы расстояние между ними было на 5 см меньше длины проема.

Расположение опорных досок

• Лестница вводится в проем снизу и располагается так, чтобы ее короб опирался на вспомогательные бруски. Далее следует немного приподнять передний край сложенного марша (со стороны замка) и зафиксировать его в таком положении, чтобы лестница не мешала дальнейшим работам.
• Выровнять короб относительно стенок чердачного проема, затем вставить распорки, через которые он будет фиксироваться. При этом нужно проверить, чтобы все углы короба имели 90º, а его стенки были прямолинейными.

Фиксация лестницы в проеме

• После закрепления лестницы можно убрать опорные бруски и опустить марш вниз, но не раскладывать его.
• Установить недостающие распорки, выполнить дополнительные крепления. Зазор между коробом и стенками проема плотно заполнить утеплителем.

Дополнительная фиксация

• Теперь можно подсоединить крышку люка и сделать регулировку длины лестницы как в предыдущем алгоритме.

После завершения монтажа можно установить на лестницу дополнительные поручни, а на короб люка ограждение.

Лестница на чердак своими руками — пошаговое изготовление простого варианта

Выбор материала

Деревянные лестницы своими руками собирать проще, поэтому мы остановимся именно на этом варианте. Что касается породы дерева, то любителю я советую взять сосну или липу, древесина у них мягкая, плюс светлый окрас можно задекорировать морилкой.

Конструктивные особенности

Конструкция деревянной лестницы мало чем отличается от ее металлических сестер.

• Винтовые модели нам не подходят, там все элементы нужно персонально рассчитывать, а для любителя это сложно.
• Оптимальным вариантом будут прямые маршевые лестницы.

Винтовая лестница будет иметь оригинальный вид, но любителю собрать ее проблематично

• Маршевые лестницы на второй этаж и на чердак отличаются только углом наклона. В нашем случае угол наклона колеблется в пределах 45º–75º.
• Высоту ступеней также определяем по углу наклона, чем круче конструкция, тем чаще монтируются ступени, но по правилам, для комфортного пользования высота подступенка должна составлять от 15 до 23 см. Количество ступеней рассчитывается из этих же данных.
• Размер проступи составляет 20–40 см.
• При расчетах нужно отталкиваться от верха конструкции, потому как высота нижней первой ступени особого значения не имеет, зачастую она меньше всех остальных.

Совет! Чтобы вам было удобно ходить, лестница должна иметь нечетное количество ступеней.

• Прямаямаршевая конструкция делается на косоурах или тетивах. Отличие там небольшое, в первом случае на косоуры (направляющие) ступенька крепится сверху, а во втором она вставляется между тетивами.
• Высота лестницысчитается по вертикали от пола первого этажа, до чистового пола чердака. Здесь важно чтобы при подъеме человек не цеплялся головой за край люка. По правилам минимальное расстояние от ступени, до кромки проема по вертикали равно 190 см.

Простейшая конструкция лестницы из дерева на тетивах

Этапы самостоятельной сборки

Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

• Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
• Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
• Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

О дополнительной фурнитуре и инструменте будет сказано по ходу сборки.

Способы крепления ступеней

Существует 3 способа фиксации ступеней:

1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
2. Проступи изнутри фиксируются на доске металлическими уголками.
3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

Установка тетивы

Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

• Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
• Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву

Важно! Глубина паза под ступень не должна превышать 1/3 от толщины тетивы.

• После разметки одной тетивы, сложите доски вместе и скопируйте разметку на вторую тетиву.

Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза

Глухой паз выбирается широкой стамеской

• Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

Важно! Перед окончательной фиксацией промерьте расстояние между тетивами несколько раз в 3–4 точках, все должно быть одинаковым.

Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

Монтаж ступеней

Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

• Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

Быстрее делать все ступени одним пакетом

• Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

Пазы обязательно промазываются клеем

• При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

Сразу после заведения элемента в паз, необходимо убрать излишки клея

• Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

Шпилька нужна для фиксации боковых элементов

Перила

Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

• От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
• Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
• Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

Последними этапами сборки лестницы будет шлифовка и лакировка

Вывод

По сравнению с аналогичными заводскими моделями цена описанной выше самодельной лестницы, как минимум в 1,5 раза ниже. Для тех, кому этот вариант не подходит есть видео в этой статье, на котором вы найдете хорошую альтернативу.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап — крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно! Полученная конструкция должна открываться легко и беспрепятственно.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап — декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Установка марша на чердак

Ниже будет приведен примерный алгоритм установки сооружения на объекте своими руками. При работе необходимо учесть общие правила.

• Размер проема должен соответствовать параметрам, указанным на упаковке с изделием.
• Длина разложенного марша должна учитываться при выборе места установки.
• Работы выполняются двумя монтажниками.
• На нижней части проема необходимо закрепить вспомогательные доски, которые будут поддерживать конструкцию во время работ. По завершении установки коробки их демонтируют.
• Запрещено пользоваться маршем, монтаж которого полностью не завершен.

Конструкция от Fakro в сложенном виде

Подготовка проёма в перекрытии

Главное правило монтажа гласит, что проём должен иметь размеры, в точности совпадающие с указанными в инструкции по сборке. В основном это связано с плотностью примыкания откидной крышки к остальной поверхности потолка и, конечно же, с надёжностью посадки установочного блока внутри системы перекрытия.

Однако реалии строительных объектов далеки от идеальных. Если лестница не выбиралась заблаговременно, её габариты могут существенно отличаться от шага между балками перекрытия. Поэтому фактические размеры проёма могут отличаться от рекомендуемых, если перед установкой в нём будет собран обкладочный короб.

Вырез в декоративной отделке также не обязательно должен совпадать с размерами просвета в системе балок и чернового потолка. Ляда и часть декоративной обшивки, к ней закреплённая, могут быть шире проёма, при этом часть каркасной системы потолка будет видна при разложенном состоянии лестницы. Есть и другой вариант: если дополнительной отделки ляды не планируется (а она почти всегда имеет неприглядные зазоры по периметру), покрытие потолка выпускают внутрь проёма на 5–10 мм для более плотного примыкания.

Также при использовании в перекрытии тонких рёбер жёсткости с частым шагом их, возможно, потребуется выборочно удалить, чтобы увеличить ширину проёма до удобных значений. Проём нужно располагать вдоль залегания основных несущих балок, а затем восстановить монолитность перекрытия дополнительными связями. Делается это с помощью косынок-клиньев из массивного бруса: они сперва прикручиваются к существующим элементам каркаса согласно линиям разметки. Позже уже к клиньям крепят дополнительные доски по заранее проделанным отверстиям.

Изготовление шарнира

В случае производства складной конструкции важно иметь открывающий механизм. Этот элемент можно легко изготовить самому. Вот перечень инструментов и материалов, которые понадобятся при изготовлении:

• металлический уголок;
• листовой металл;
• металлические полосы;
• крепежные болты;
• струбцины;
• комплект сверл;
• электродрель и лобзик;
• тиски;
• малка.

Действия при изготовлении сводятся к следующему порядку:

1. В первую очередь рисуется будущая конструкция на листе картона с указанием углов раскрытия.
2. Вырезается картонный макет.
3. Проверяются все размеры, размечаются отверстия крепления шарнира на металлических полосах. Отверстия должны быть под диаметр болта.
4. С помощью малки измеряют угол. После механизм раскрывается на заданный угол.
5. На металле отмечается та часть, которая будет перекрываться уголком в процессе открытия. Отмеченная часть вырезается лобзиком.
6. Углы полос закругляются, удаляется лишняя длина.
7. Первый шарнир готов.
8. Второй необходимо изготавливать, скрепляя детали попарно струбцинами и фиксируя болтами, что позволит изготовить идентичную деталь с аналогичными отверстиями.

Таким образом исполняются все элементы шарнира, что позволяет получить две одинаковые части. Выполненный механизм после предварительной проверки монтируют к люку. Если все хорошо и в процессе раскрытия ничего не задевает проемов, значит, все сделано правильно, и люк вместе с лестницей можно окончательно фиксировать на своем месте.

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.
