Индивидуальные теплосчетчики на отопление в квартире: нюансы выбора

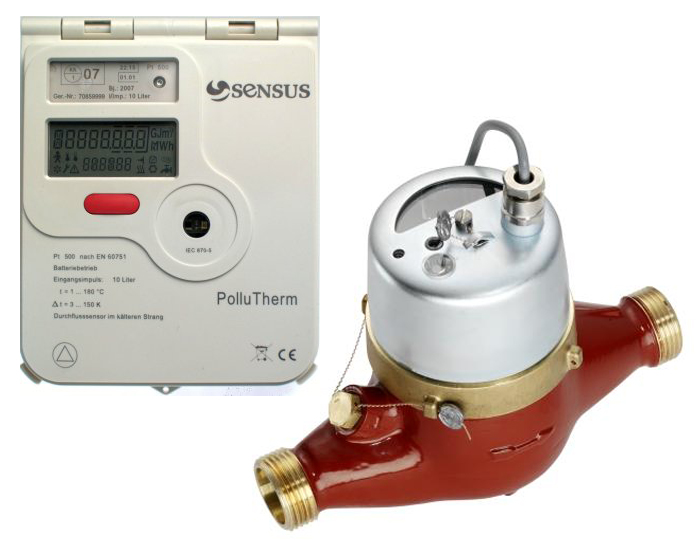

Механические

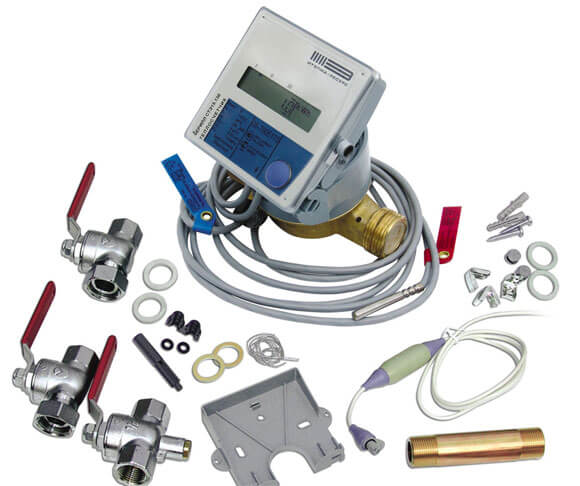

Конструкция устройства данного типа включает в себя:

• Расходомер.

• Термопары на подающий и обратный трубопровод.

  Важно! В новых моделях термопара одна и врезается она в «обратку». Термопара для подающего трубопровода вмонтирована в корпус устройства.

• Управляющий блок с дисплеем, на который выводятся результат потребленной тепловой энергии.

Основным достоинством приборов данного типа является сравнительно низкая стоимость. Недостатками тахометрических счетчиков тепла являются:

• Низкая точность, особенно при небольшом расходе теплоносителя.
• Чувствительность к наличию в теплоносителе механических включений и большого количества растворенных солей.

Исходя из недостатков, можно сделать вывод о недолговечности механических теплосчетчиков в старых системах отопления если используется в качестве теплоносителя «жесткая» вода.

Классификация общедомовых счетчиков тепла

Исходя из конструктивных особенностей учетного оборудования, выделяют следующие типы теплосчетчиков:

• электромагнитные;
• тахометрические;
• вихревые;
• ультразвуковые.

Электромагнитные счетчики тепла подходят для эксплуатации в регионах с небольшим количеством примесей металлов в воде. Чем выше их содержание, тем больше вероятность завышения показателей прибора.

Повышенная жесткость воды может стать причиной выхода из строя и тахометрических счетчиков, механические элементы которых могут забиваться и требовать дополнительного обслуживания. Несмотря на это отсутствие электроники в конструкции приборов тахометрического вида делает их самым экономически выгодным вариантом.

Наиболее рекомендуемым для установки вариантом является вихревой прибор. Он показывает стабильные показатели при любом качестве воды, и для него не имеет значения вертикальный или горизонтальный способ монтажа. Это позволяет устанавливать его в подходящем для снятия показаний месте.

Ультразвуковые счетчики, несмотря на то, что являются самым новым из всех видов данного оборудования, чаще всего выходят из строя, т. к. больше других подвержены влиянию внешних факторов.

Конструктивные особенности и принцип работы

Прибор выпускается в моноблочном исполнении. Теплосчетчик включает в себя преобразователь расхода, вычислитель и пару платиновых термопреобразователей сопротивления. Измеритель выглядит как система в латунном корпусе. Основным рабочим элементом измерителя является крыльчатка из высокопрочного пластика, способного выдержать давление водяного потока и высокую температуру. На крыльчатке установлена металлическая индуктивная пластина. Вычислительный блок представляет собой электронную плату с металлодетекторами.

Поток воды приводит в движение крыльчатку, которая, в свою очередь, поворачивает индуктивную пластину. Металлодетекторы регистрируют поворот пластины. Таким образом выполняется измерение терморежима и объема теплоносителя. Вычислительный блок обрабатывает эти данные и определяет уровень расхода тепловой энергии. Использование металлической пластины позволяет нивелировать воздействие магнитных полей и предотвратить налипание окалины и ржавчины, которая в больших количествах присутствует в сетях отопления. В корпусе измерителя также установлены подшипники — специальные твердые камни, использование которых позволяет повысить точность измерений.

Вычислительный блок оснащен ЖК-монитором, на который выводятся такие показания:

• уровень расхода тепловой энергии в Гкал;
• объем теплового носителя в кубических метрах;
• температура теплового носителя в подающем трубопроводе и в обратном направлении;
• разность терморежимов в данных трубопроводах;
• расход теплоносителя в час;
• уровень расхода теплоэнергии в час;
• объем жидкости, замеренный дополнительными приборами с импульсным выходом (если таковые подключены);
• дата, время;
• индикация ошибок;
• сетевой адрес.

Параметры расхода теплоэнергии регистрируются в интегрированной памяти устройства. Объем архива составляет 60 мес., 184 суток, 1488 ч.

Виды счетчиков учета тепла и принцип их работы

Приборы для измерения расхода воды и газа давно знакомы россиянами. Но многим непонятно, как работает счетчик тепловой энергии для квартиры.

Каждый прибор состоит из:

• 2 датчиков температуры;
• счетчика теплоносителя;
• вычислителя.

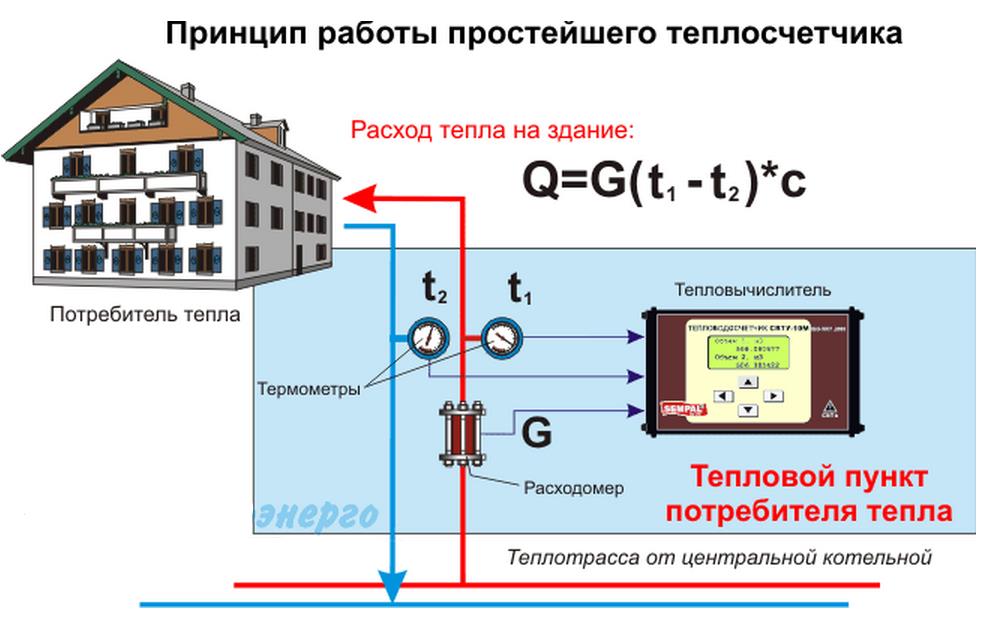

Принцип работы счетчика тепла прост. Датчики определяют температуру носителя на входе в систему и на выходе из нее. Счетчик фиксирует количество воды, проходящей через трубы и батареи квартиры.

Вычислитель анализирует данные, полученные от перечисленных приборов, и определяет количество использованного тепла. Этот элемент работает от электроэнергии. Подключение к сети не требуется, так как его функционирование обеспечивают литиевые батарейки.

Однозначно ответить на вопрос о том, сколько стоит счетчик на тепло, нельзя. Стоимость зависит от компании-производителя и типа прибора. Ниже мы детально рассмотрим виды оборудования и их особенности.

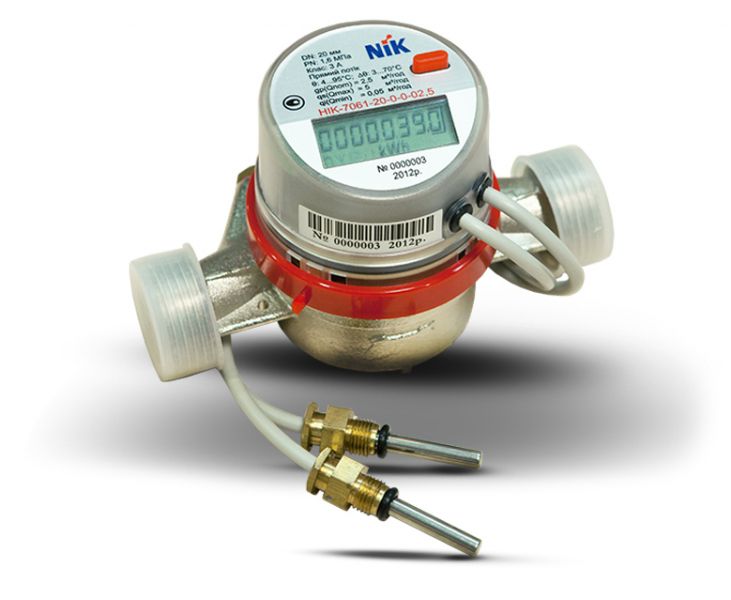

Механические теплосчетчики

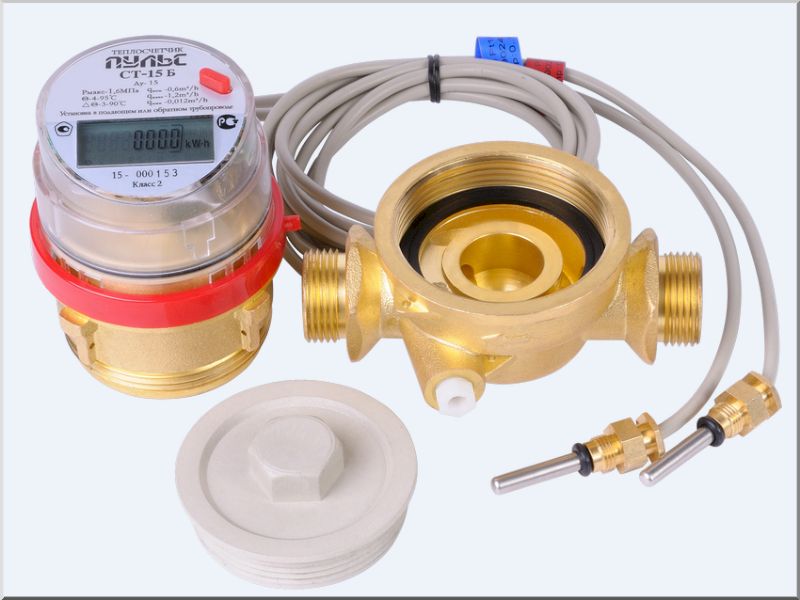

Самый простой и доступный прибор учета – механический. Он бывает винтовым, турбинным или крыльчатым. Оборудование можно использовать даже если теплоноситель сильно загрязнен или насыщен солями.

У такого теплосчетчика есть свои плюсы и минусы. Основными преимуществами являются:

• простота и надежность конструкции;
• независимость от электроэнергии;
• простота монтажа и обслуживания;
• возможность установки в любом положении;
• стабильность показателей.

Специалисты рекомендуют установить перед устройством фильтр глубокой очистки. Это позволит получать точные показатели на протяжении длительного периода.

Среди недостатков прибора отмечают его небольшой, по сравнению с другими видами, срок эксплуатации.

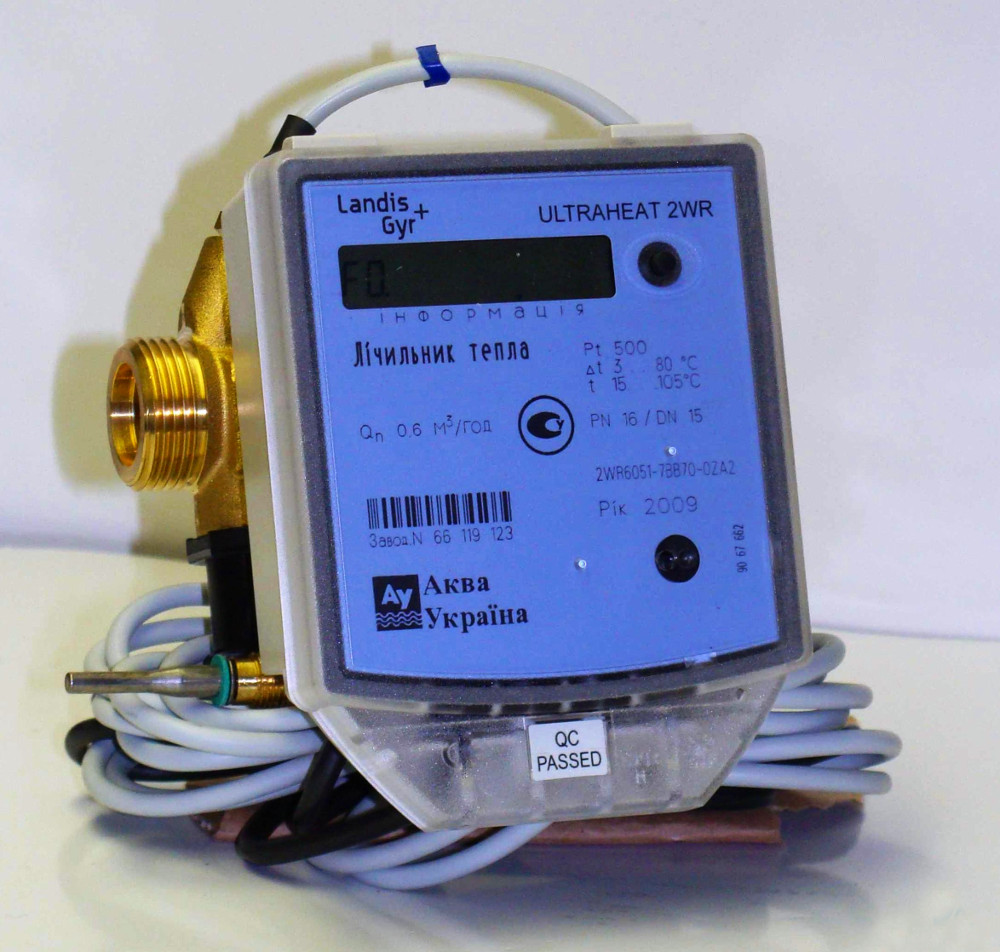

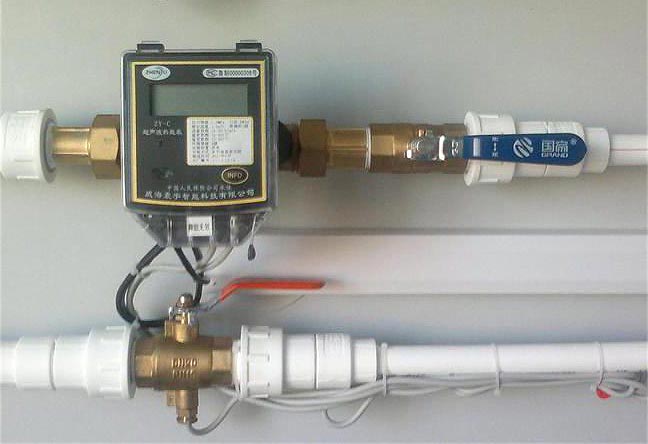

Ультразвуковые теплосчетчики

Законодательство РФ позволяет осуществлять квартирный учет тепла при помощи различных видов оборудования. Наиболее надежными и долговечными считаются ультразвуковые модели.

В процессе работы они фиксируют время прохождения ультразвука по потоку теплоносителя от источника до приемника. Этот период зависит от скорости воды: чем она выше, тем дольше проходит ультразвук.

Прибор фиксирует задержку сигнала и определяет объем использованного теплоносителя. Точные измерения можно получить при отсутствии примесей и накипи.

Потребитель может выбирать между временным, доплеровским, частотным или корреляционным ультразвуковым счетчиком.

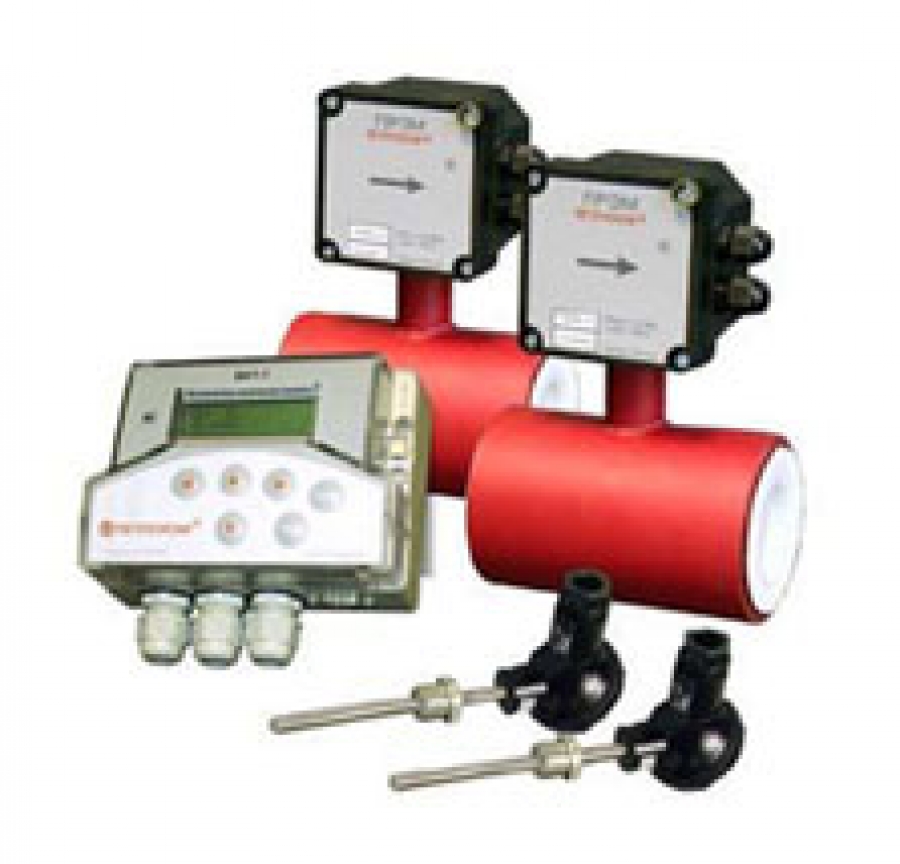

Электромагнитные устройства

Электромагнитные счетчики отопления на квартирные радиаторы определяют объем теплоносителя путем создания электромагнитного поля. В проходящей через него воде появляется электрический ток. Агрегат определяет напряжение тока, которое увеличивается при ускорении потока теплоносителя. Оценивая эти показатели, прибор определяет объем жидкости.

Если установку такого теплосчетчика выполнил квалифицированный специалист, а проходящий через устройство теплоноситель очищен от примесей, можно гарантировать, что прибор выдаст максимально точные показатели.

Виды тепловых контроллеров

Принцип работы любого счетчика заключается в измерении расхода теплоносителя и разницы температур. На основе этих показателей происходит учет потребляемого тепла. Измерения могут проводиться двумя методами:

• ультразвуковым;
• тахометрическим.

На этих принципах основывается производство всех современных счетчиков на тепло.

Тахометрические

Такие счетчики на отопление используются для учета только в централизованной отопительной системе дома и считаются бюджетным вариантом из-за невысокой цены. Прибор контролирует объем горячей воды, который проходит через него и имеет незамысловатую конструкцию. Его установка требует соблюдения простых правил:

• вода в системе должна быть мягкой, иначе произойдет потеря давления, и прибор выйдет из строя;
• наличие фильтрующего устройства, который будет предотвращать попадание ржавчины.

Электромагнитные

Счетчики на тепло этого типа контролируют сразу несколько показателей:

• температурный расход;
• потребление воды;
• снабжение теплом.

Поставить их можно на открытых и закрытых отопительных системах.

Таким теплосчетчикам присуща метрологическая стабильность, которая обеспечивает точные показания потребляемого тепла домом или квартирой.

Счетчик очень удобен: все расчеты автоматизированы и выводятся на электронное табло, но и соответственно стоимость его будет высокой. Что касается требований по эксплуатации, то точность показателей снижается в двух случаях:

1. при плохом соединении смонтированных проводов;
2. когда в циркулирующей воде есть примеси и загрязнения.

Ультразвуковые

Эти приборы являются самыми долговечными и надежными. Модификаций есть много, но все они имеют две составляющие:

• излучатель;
• приемник.

Принцип работы заключается в улавливании приемником ультразвукового сигнала от излучателя. Ультразвуковые счетчики на отопление можно классифицировать по четырем категориям в зависимости от вида устройства:

1. частотные;
2. временные;
3. корреляционные;
4. доплеровские.

Их функция заключается в измерении количества горячей воды. Между собой они имеют лишь внешнее различие по форме и виду учетного устройства. Устанавливаться счетчики на отопление могут как на прямой, так и обратный поток горячей воды. Главное условие точных показателей – отсутствие в жидкости пузырьков, накипи и всевозможных примесей.

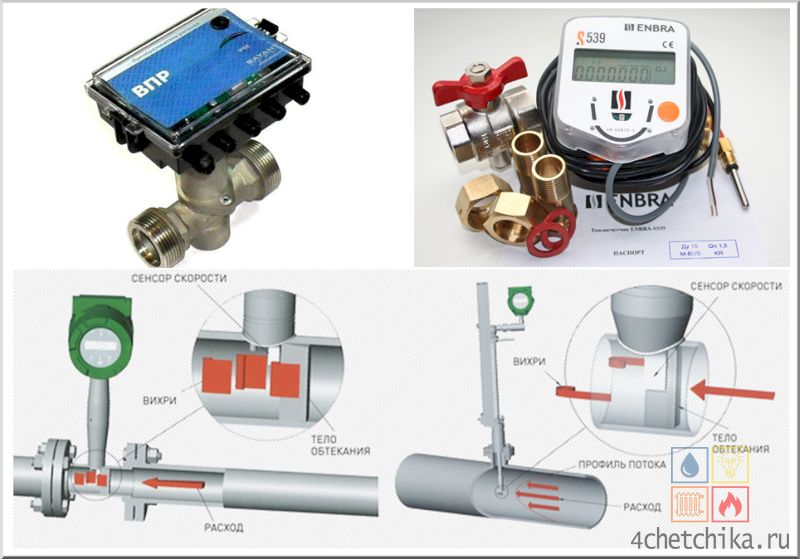

Вихревые

Принцип работы отличается от предыдущих счетчиков: прибор оценивает вихри, которые возникают из-за препятствий на пути горячей воды или пара. Монтаж производится на прямом участке между двумя патрубками. Поставить его можно как на вертикальных, так и горизонтальных трубопроводах. Для оптимальной работы и точности показаний должны соблюдаться такие требования:

• отсутствие воздуха в системе;
• качественно выполнены сварные швы;
• обеспечение чистой водой без примесей.

Единственный фактор, который не влияет на качество работы теплосчетчика – отложения в трубопроводах.

Установка общедомовых теплосчетчиков

Проще всего устанавливать общедомовые тепловые счетчики на отопление – они работают сразу на весь дом. В этом случае потребуется один прибор или по одному на каждый подъезд. Монтаж теплосчетчиков общедомового типа по заявлению жильцов часто сопряжен с необходимостью покупки оборудования за свой счет. Также потребуется согласие всех жильцов, поэтому процедура документального оформления может затянуться.

Когда дело касается каких-то коллективных решений, находятся либо постоянно пустующие квартиры, либо граждане, не согласные ни с какими общими решениями – здесь уже нужно разбираться в индивидуальном порядке.

Некоторые особенности установки счетчиков в многоквартирных домах старой постройки

Большинство многоквартирных домов советской постройки оснащены системами отопления с вертикальной разводкой отдельными стояками. По этой причине для индивидуального внутриквартирного учета требуется установка теплового счетчика на каждый радиатор.

Учитывая стоимость приборов отопления, такой выход нельзя назвать разумным и экономически целесообразным (даже для однокомнатной квартиры). Для таких домов практикуется монтаж групповых приборов учета, что так же позволяет получить значительную экономию средств.

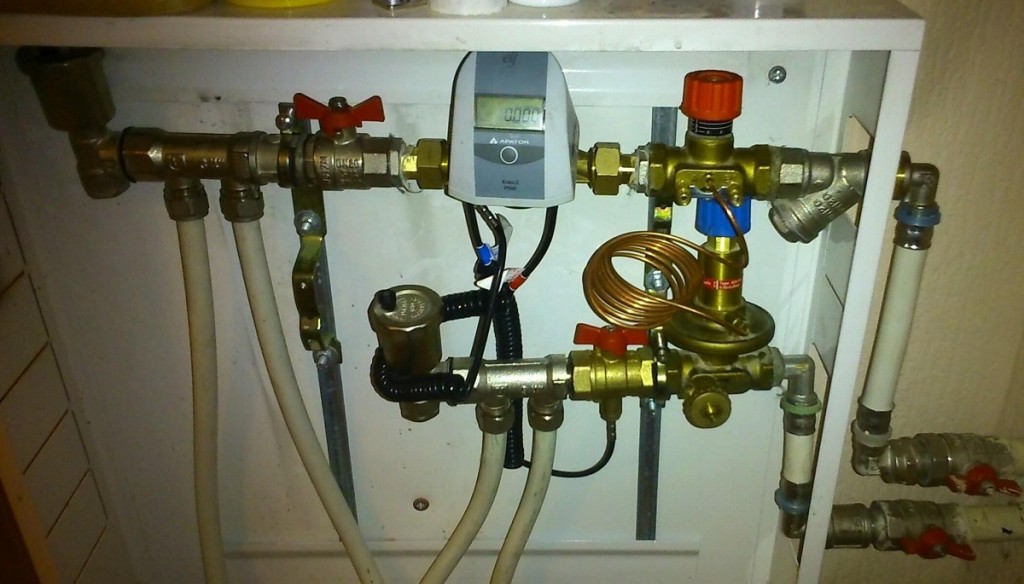

Установка счетчика тепла

В большинстве домов современной постройки применяются системы отопления с горизонтальной разводкой. В этом случае вполне возможна установка одного счетчика на квартиру, что позволяет сократить расходы на монтаж и окупить стоимость устройства достаточно быстро.

В чем разница между типами теплОВЫХ СЧЕТЧИКОВ?

В данном разделе хотелось бы рассмотреть отличия трех наиболее распространенных типов счетчиков тепла – механического, ультразвукового и электромагнитного.

Самым основным отличием этих теплосчетчиков является способ измерения объема теплоносителя.

Ультразвуковые теплосчетчики. Принцип работы состоит в изменении времени прохождения ультразвукового сигнала от источника до приемника сигналов, которое зависит от скорости потока жидкости. Основной принцип работы любого из них заключается примерно в следующем: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе: оно измеряется и по его величине вычисляется расход жидкости в трубопроводе.

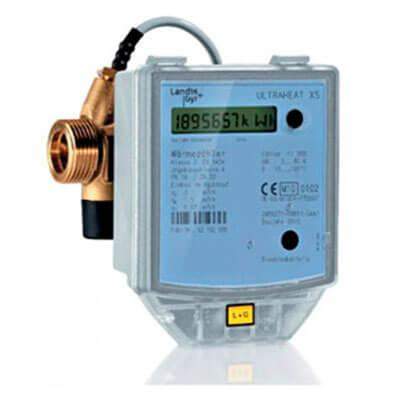

Ультразвуковой теплосчетчик – прибор учета тепловой энергии на базе ультразвукового расходомера, отличается незначительным гидравлическим сопротивлением и отлично измеряет расход чистого теплоносителя. В случае протекания сильно загрязненного теплоносителя, либо появления воздушных пузырей в потоке, теплосчетчики с ультразвуковыми расходомерами определяют потребленное тепло с существенной погрешностью. Кроме того, ультразвуковые датчики расхода счетчиков тепла чувствительны к отложениям накипи на внутренних поверхностях расходомерного участка.

Механические теплосчетчики. Принцип работы механического теплосчетчика складывается из преобразования поступательного движения потока воды во вращательное движение измеряющей части. В наше время это наиболее выгодный в финансовом плане теплосчетчик.

Механический теплосчетчик – прибор учета тепловой энергии на базе механического расходомера, отличается невысокой стоимостью, относительно высоким гидравлическим сопротивлением и наличием подвижных частей в расходомерном участе. Перед механическими преобразователями расхода обязательна установка сетчатого фільтра грубой очистки. Приборы учета с механическими расходомерами монтируются в любом положении, тогда как ультразвуковые расходомеры не рекомендуется устанавливать при потоке теплоносителя сверху вниз.

Еще один из видов теплосчетчиков – электромагнитные теплосчетчики.

Принцип действия электромагнитного расходомера основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле, т.е. в электромагнитных теплосчетчиках используется явление электромагнитной индукции, позволяющее связать среднюю скорость, а следовательно и объемный расход электропроводной жидкости, с напряженностью поля в нем и разностью потенциалов, возникающих на диаметрально расположенных електродах.

Электромагнитные теплосчетчики производят вычисления тепловой энергии и тепловой мощности на основе данных об объемном расходе и объеме теплоносителя, температур на прямом и обратном трубопроводе с учетом изменения теплоемкости теплоносителя при изменении разности температур на входе и выходе. Поскольку при этом возникают малые величины тока, то электромагнитные теплосчетчики очень чувствительны к качеству монтажа, условиям эксплуатации. Недостаточно качественное соединение проводов, появление дополнительных сопротивлений в соединениях, наличие примесей в воде, особенно соединений железа, резко увеличивают погрешность показаний приборов. Тем не менее, можно сказать, что электромагнитные теплосчетчики имеют достаточную метрологическую стабильность и могут успешно применяться, как в одноканальных, так и в двухканальных теплових системах.

Как правильно снять и передать показания теплосчетчика — квартирного и общедомового

Установленный теплосчетчик считает то количество тепловой энергии, которая затрачивается на обогрев помещения.

Каждый из объектов, потребляющих такую энергию, имеет тепловую максимальную нагрузку (Гкал/час), полученную с учетом показателей температуры воздуха на улице и в помещении.

В этой формуле минимальная температура воздуха определяется в зависимости от географического местоположения объекта на основе статистических показателей за несколько предыдущих лет.

Когда конкретный месяц отопительного сезона заканчивается, расчетная нагрузка пересчитывается с учетом среднемесячной температуры фактической.

Как уже известно пользователям, счетчики на тепло могут устанавливаться, как на целый многоквартирный дом, так и на отдельную квартиру. В этой статье рассмотрим вопрос, как снять и передать показания теплосчетчиков.

Общедомовой счетчик тепла: как снять показания?

Удачным решением будет завести отдельный журнал, куда будут регулярно заноситься показания прибора учета тепла (пример см. ниже). Оптимально записывать сведения в последний день каждого месяца, когда уже точно известно, сколько израсходовано тепла за месяц. Ведение такого журнала поможет контролировать и проверять на достоверность данные управляющей компании, на основе которых потребителям выставляются платежи за тепло.

В настоящий момент, согласно новых правил учета тепла коммерческого, ведение журнала учета отменили. Это связано с тем, что современные приборы учета могут считывать информацию из счетчика напрямую, либо через компьютер или флэш-накопитель.

Среди теплосчетчиков нового типа существуют довольно компактные модели, выполненные из стали специальной марки. Функционирование подобных приборов обеспечивают аккумуляторы, срок службы которых составляет 10 лет.

В верхней части счетчика находится экран, на который выводятся данные касательно потребления энергии, а также основных параметров конкретной системы теплоснабжения, таких как: значения расходов (текущее и мгновенное), сведения о температурах, информация о состоянии теплосчетчика (с учетом кодов ошибок), а также сведения архива за несколько предыдущих месяцев.

Важно иметь в виду, что если в многоквартирном доме установлен прибор учета старый, то при следующей поверке его в обязательном порядке нужно будет заменить на новый, а пока следует продолжать вести журнал учета показаний. Для правильного его заполнения нужно ознакомиться с руководством по эксплуатации счетчика (раздел обслуживание), которое обязательно прилагается к каждому прибору учета тепловой энергии.

Показания теплосчетчика: считывание и передача

Конкретные показания выводятся на индикатор путем нажатия кнопки/кнопок на лицевой панели прибора. Для грамотной подачи информации потребуется снять следующие сведения:

• Тепловая энергия Q (Гкал, GСal, GJ, MWh);
• Масса теплоносителя в трубопроводе подающем М1 (т);
• Масса теплоносителя в трубопроводе обратном М2 (т);
• Температура в трубопроводе подающем Т1 (°С);
• Температура в трубопроводе обратном Т2 (°С);
• Таймер (h).

Пример заполнения журнала показаний прибора учета тепловой энергии

Дата Кол-во теплоты, Q, Гкал Темпера- тура теплоно-сителя на подающем трубо-проводе Т1, °С Темпера- тура теплоно-сителя на обратном трубо-проводе Т2,°С Масса тепло-носителя по подающему трубо-проводу   М1, т Масса тепло-носителя по обратному трубо-проводу  М2, т Таймер, h

1	3	4	5	6	7	8
		85,5	44,4	2521	2435	1785

Общедомовые и индивидуальные счетчики

Тепловой счетчик может быть установлен на:

• центральном коллекторе многоэтажного дома – учитывается тепло, полученное всеми квартирами, подключенными к стояку;
• отдельных патрубках – регистрируется ресурс, поступающий в конкретную квартиру.

Ультразвуковые приборы используются индивидуально. Механические, электромагнитные и вихревые устройства могут быть установлены и на весь дом, и на отдельную квартиру.

Читайте в отдельной статье: Счетчики горячей воды с термодатчиком и их особенности.

Общедомовые

Общедомовой счетчик тепла присоединяется к магистральному стояку, который находится в подвале и подает тепло ко всем квартирам. Как рассчитать отопление в квартире по счетчику? Учет затрат ведется следующим образом:

1. В определенное число месяца снимаются текущие показания теплосчетчика.
2. Находится разница между ними и предыдущими количеством гигакалорий.
3. Полученное число умножается на действующий тариф, назначенный государством.
4. Сумма разделяется между квартирами пропорционально их площади.

Общедомовой ультразвуковой счетчик

Индивидуальные

При всех своих преимуществах общедомовые счетчики отопления имеют некоторые недостатки:

• для установки прибора необходимо согласие всех жильцов, получить которое иногда бывает невозможно;
• устройство не учитывает неравномерность распределения тепла – в утепленных квартирах, которые находятся в середине дома, температура будет выше, чем в угловых и «продуваемых», но оплата одинакова для всех (с учетом площади);

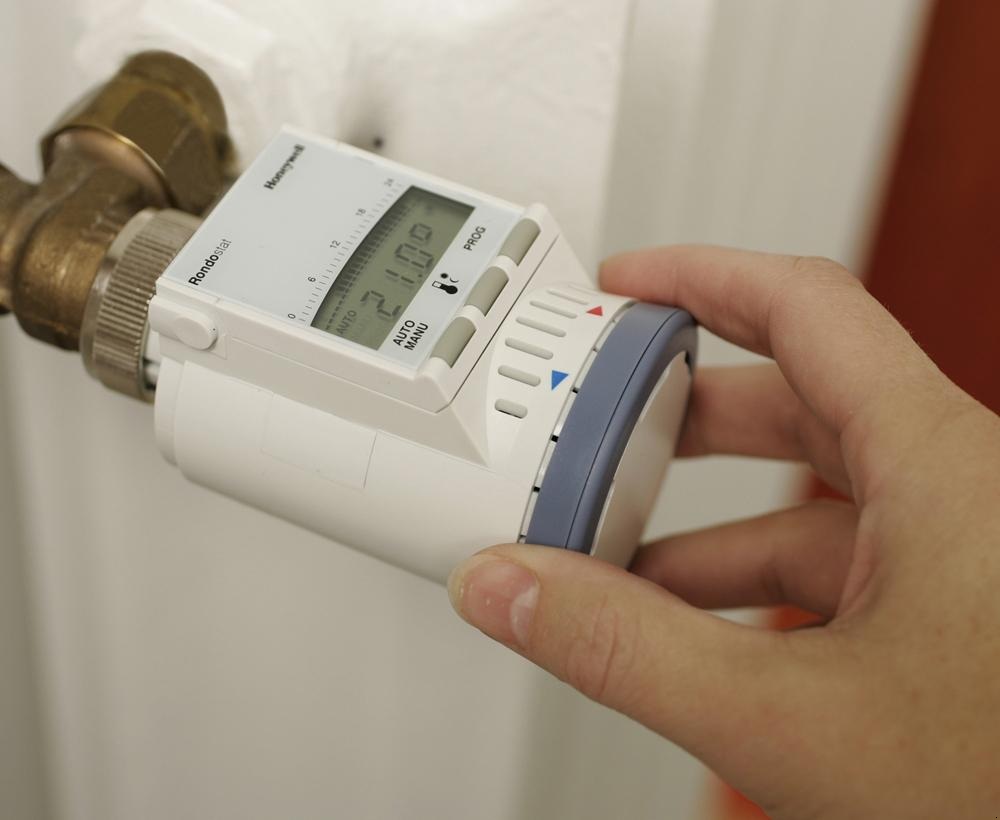

• даже при наличии термостатов на батареях прикручивать их с целью экономии не имеет смысла, так как на сумму платежа за отопление это не влияет.

Решить перечисленные проблемы помогут счетчики на батареи отопления в квартире. Расходы на приобретение, установку и текущий ремонт прибора полностью ложатся на плечи хозяина жилья, но он получает возможность четко контролировать получение тепла самостоятельно. Прибор монтируется на индивидуальный стояк, подающий теплоноситель в квартиру.

Перед тем как принять решение, следует выяснить, можно ли поставить счетчик отопления в квартире? Дело в том, что в большинстве старых домов разводка от стояка идет вертикально, то есть к каждому радиатору подходит своя труба. Получается, что на все из них нужно поставить приборы. Но это очень дорого, кроме того, согласовать показания множества счетчиков практически невозможно. Выход из ситуации – монтаж распределителей на все радиаторы. Эти приборы определяют разницу температур на поверхности батареи и в комнате.

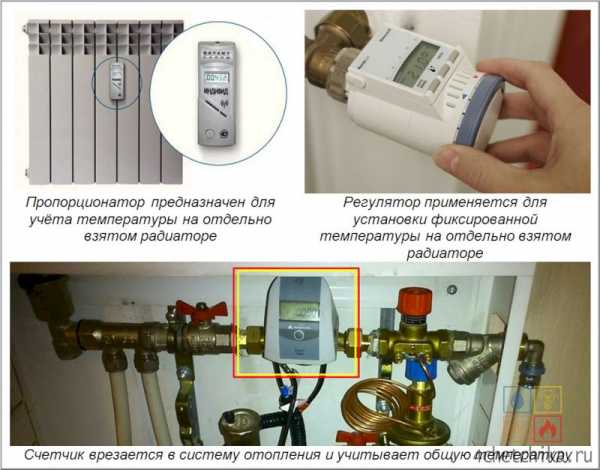

Распределитель на радиатор

Однако не все эксплуатационные конторы принимают такие показания для учета полученного тепла и расчета стоимости услуг. При горизонтальной разводке системы отопления можно устанавливать любой вид счетчика.

Типы разводки квартирной системы отопления

Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.

Вариант #1 — вертикальная разводка

Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.

Особенно вертикальная разводка отопления распространена в хрущевках.

Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь

У отопления с вертикальной разводкой имеются серьезные недостатки:

• Неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
• Затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
• Проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
• Сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.

Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.

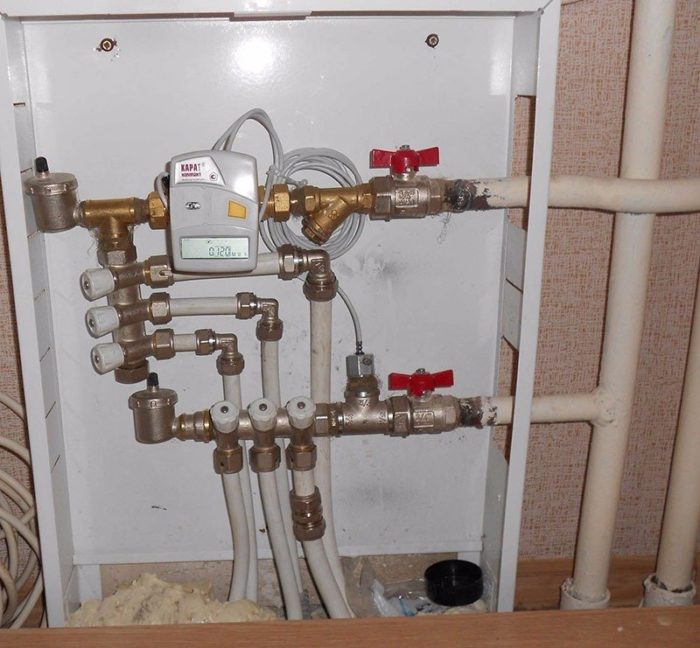

Вариант #2 — горизонтальная разводка в многоэтажке

При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.

Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.

От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.

В горизонтальном контуре отопления все просто – по одной трубе теплоноситель входит в квартиру, по другой выходит.

К преимуществам горизонтальной разводки труб отопления относятся:

• возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
• ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
• быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;
• установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.

Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.

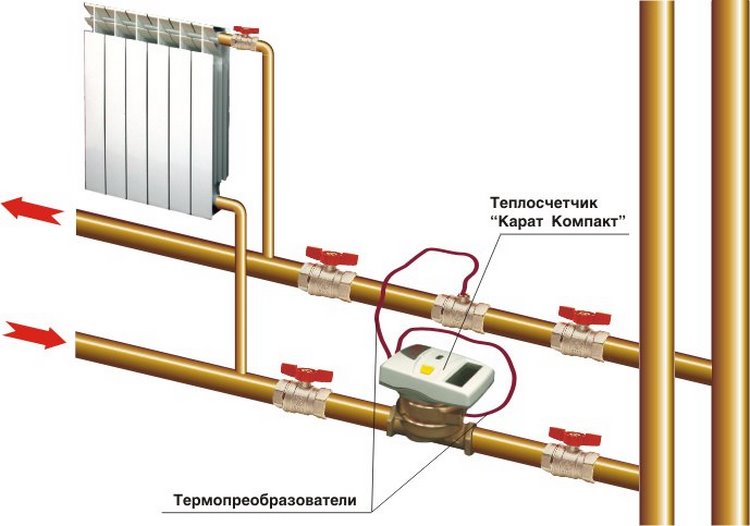

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

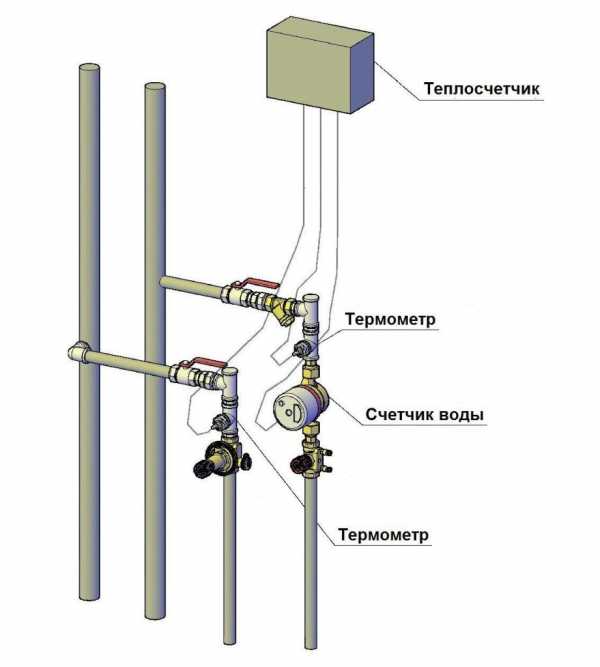

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем.

Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления, чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители.

Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет. Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку.

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры.

Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Принцип работы теплосчетчика

Принцип работы индивидуального изделия построен на вычислении величины тепла при помощи данных, которые поступают от датчика расхода теплоносителя и двух датчиков температуры. Измеряется количество воды, проходящее через систему отопления. Также учитывается разница между температурой на входе и температурой на выходе.

Количество теплоты рассчитывается по следующей формуле:

Q = G * (t1 — t2), гКал/ч, где:

G — массовый расход воды, т/ч;

t1,2 — температура на входе и выходе, °С.

На вычислить поступают все данные с датчиков. Затем происходит обработка полученной информации. После определения значения потребления тепла вычислитель записывает данные в архив. Потребленное тепло отображается на дисплее устройства. Не составит труда снять показания прибора.

Монтаж теплосчетчиков

ООО «Датекс» проводит работы от проекта до ввода в эксплуатацию узлов учёта тепловой энергии, как для отопления, так и для ГВС, на базе теплосчетчиков МКТС!!!

ООО «Датекс» предлагает Вам:

1. Бесплатный осмотр системы теплоснабжения
2. Проектирование
3. Подбор оборудования
4. Монтаж и установка теплосчетчиков
5. Гарантийное и послегарантийное обслуживание

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА!!!

• Универсальность– Теплосчетчик МКТС позволяет реализовать любую из схем узлов учета систем водотеплоснабжения и потребления, приведенных в «Правилах учета тепловой энергии и теплоносителя», причем одновременно может обслуживаться до четырех тепловых систем.
• Высокая точностьизмерения обеспечивается уникальными схемотехническими решениями, принципиально новой конструкцией преобразователя расхода и специальными алгоритмами обработки сигналов.
• Высокая надежностьдостигается применением передовых технологий, еще недавно доступных только в закрытых отраслях машиностроения, и тщательным тестированием всех компонентов теплосчетчика на специальных стендах в процессе производства.
• Модульность конструкции и гибкость МКТС построен по модульному принципу и обладает высокой гибкостью аппаратной и программной конфигурации, что позволяет строить многоканальные системы учета различной сложности, содержащие от 1 до 16 измерительных модулей (расходомеров), измеряющих расход и другие параметры теплоносителя.
• На материнской плате системного блока (СБ) МКТС предусмотрены разъемы (слоты) для подключения различныхплат расширения, что позволяет оперативно наращивать конфигурацию теплосчетчика в зависимости от потребностей заказчика.
• Предельная простота монтажа и ввода в эксплуатациюобусловлены оригинальным способом подключения измерительных модулей к СБ МКТС – всего лишь одной витой парой.
• По витой паре осуществляется:
• обмен данными между СБ и измерительными модулями в цифровом формате;
• питание всех измерительных модулей от одного общего источника, размещенного в СБ.

Витая пара подключается к измерительным модулям без соблюдения полярности.

Гибкость подключения измерительных модулей к СБ обеспечивается возможностью как последовательного соединения нескольких измерительных модулей одной витой парой, так и присоединения этих витых пар к СБ с четырех различных направлений (звезда). Исключается необходимость тянуть к вычислителю многочисленные кабели от первичных преобразователей, что существенно снижает стоимость монтажа.

 Сроки:

1. Монтажные работы начинаются в течение одного-двух рабочих дней с момента поступления оборудования на склад, согласно ранее намеченному графику выполняемых работ.
2. Сроки определяются сложностью производимых работ и зависят от особенностей теплового ввода, помещения теплового пункта, где производятся работы, размещения сварочного оборудования, дополнительных работ (например, перенос задвижек, «переврезка» трубопроводов, установка отсутствующих грязевиков и фильтров, манометров и термометров) и других местных факторов.
3. Работы по проектированию производятся опытным проектировщиком, по монтажу оборудования – квалифицированными сварщиками и электромонтажниками, что позволяет выполнять работы качественно и в срок.
4. Сроки поставки оборудования будут зависеть от типов приборов, от объема заказа и составят 10-20 календарных дней.

Форма оплаты – наличный и безналичный расчет. Предоставляем скидки на продукцию от цен завода-производителя (в зависимости от объема заказа).

Лучшие турбинные счетчики воды

Такой тип приборов учета холодной и горячей воды монтируется на вводе магистрали в здание. Внутри расположена турбина, которая вращается подобно крыльчатке.

Устройство рассчитано на передачу большого количества воды, поэтому основная область применения — это промышленные и коммерческие крупные объекты.

Тепловодомер ВСХН ДУ 50 — выдерживает повышенную температуру

Это лучший счетчик воды для предприятия или офисного здания с большим количеством персонала ввиду пропускной способности 45-90 м3 в час. Устройство подходит для подачи сетевой воды и даже питьевой.

Корпус выполнен из чугуна и имеет усиления, что делает его устойчивым к механическим нагрузкам. Экран циферблата защищен откидывающейся крышкой. Для ремонта предусмотрены четыре болта и открывающийся люк сверху.

Плюсы:

• если часть трубы подвергается нагреву, то это не влияет на корректность показаний, потому что прибор рассчитан на диапазон температур от 5 до 50 градусов;
• межповерочный интервал разрешен раз в 6 лет;
• порог чувствительности ниже, чем у бытовых моделей и составляет 0,15;
• простое и надежное присоединение к магистрали через фланцы;
• компактная длина 200 мм;
• разрешается установка на подающий или обратный трубопровод;
• можно применять на питьевой воде.

Минусы:

• стоимость от 9700 рублей;
• гарантия 1,5 года;
• масса 10 кг неудобна при монтаже и требует надежного закрепления на трубе.

Водоприбор ВМХ ДУ 200 — внушительная пропускная способность

Это лучший счетчик воды для огромного предприятия, поскольку он способен пропускать до 1000 кубических метров воды в час. Чугунный корпус устойчив к коррозии и нагрузкам.

Белый циферблат окантован пластиковой черной рамкой и закрывается прочной крышкой. Рассчитано устройство на холодную воду. Сборка выполнена герметично, поэтому разрешается монтаж даже в затопляемых помещениях.

Плюсы:

• можно монтировать в открытых и закрытых системах;
• соответствует метеорологическому классу В;
• порог чувствительности 1,5 для такого объема оптимален;
• компактная длина 300 мм;
• монтаж через фланец с прокладкой;
• есть возможность подключения считывателя и дистанционное снятие показаний;
• гарантия 6 лет;
• повышенный ресурс работы турбины;
• открытый протокол;
• возможность монтировать в любом трубопроводе по углу наклона.

Минусы:

• стоимость от 32000 рублей;
• вес 51 кг нуждается в прочном закреплении и неудобен при монтаже;
• подходит только для холодной воды.

Внутренне устройство и принцип действия счетчика тепла

Они имеют стандартную конструкцию и состоят из датчика измерения расхода, двух щупов для определения температуры воды и вычислительного блока. Выпускаются в единой или модульной сборке, что зависит от вида тепломера.

1. Квартирные и индивидуальные счетчики отопления производятся цельными. В них все части соединены неразъемно и не могут быть заменены. Стоят такие устройства недорого.
2. Промышленные и общедомовые учетные аппараты бывают модульными. Каждый узел в них закладывается отдельно и при неполадках подлежит замене. То есть они отличаются гибким подходом к комплектующим.

Вычислитель

Этот узел выполняет анализ поступающих данных и выясняет количество потребленного тепла. В крупных и малых теплосчетчиках он различается дополнительным модулем передачи информации, глубиной архива и набором функций. В остальном оба варианта идентичны по строению. А вот запитываются они по-разному:

• общедомовые и промышленные счетчики тепла оборудуются внешним или автономным питанием;
• квартирные счетчики тепловой энергии работают лишь от батареи, период действия которой составляет 5 и более лет.

Температурный датчик

Обычно их два – на входе и выходе водяного потока. Они представляют собой щупы с платиновым термосопротивлением, которое может быть разным и обозначается в зависимости от величины – например, как Pt10000, Pt1000, Pt500 или Pt100. Цифры указывают на уровень электрического сопротивления в Омах при нуле градусов. Для индивидуальных устройств, где объем подсчитываемого для обогрева тепла мал, подходят любые датчики.

Модуль расхода

Каждый вид теплосчетчиков отличается собственной конструкцией этого элемента, поскольку по принципу действия они бывают механическими, ультразвуковыми, вихревыми и электромагнитными.

Механический счетчик отопления содержит в проточной части несколько подвижных элементов – в частности, роторную крыльчатку. Под давлением воды она приходит в движение и запускает счетный механизм. Именно по количеству вращений вычислительный узел отмеряет объем прошедшего по системе теплоносителя. Прибор также оснащен комплектом сетчатых фильтров, которые защищают его от попадания абразивных частиц и мелкого мусора.

Ультразвуковой счетчик тепловой энергии обеспечен расходомером в форме гладкой трубки, поэтому не имеет подвижных деталей. В ней расположены ультразвуковые датчики (два): один выполняет функцию излучателя (отправляет сигал), второй – приемника (принимает его). Время прохождения ультразвуковой волны служит основой для определения расхода теплоносителя.

Электромагнитный счетчик тепла оборудован катушкой с электромагнитами, которая измеряет проходящий по трубам и радиаторам поток. Когда вода попадает в зону магнитного поля, она формирует импульсы. Именно их сила служит базой для подсчета объема. Затем данные передаются на вычислитель.

Вихревой теплосчетчик содержит в проточной области треугольную призму, электрод и магнит. Учет расхода рабочей жидкости происходит благодаря ее передвижению по завихренной дорожке, давление которой и позволяет установить точные показания.

Дисплей

После того как вычислитель обрабатывает сведения, поступившие от счетчика и температурных датчиков, он выводит информацию на экран. В некоторых вариантах его функцию выполняет оптический интерфейс, но конструкция более современных моделей включает по большей части дисплей. Конечная цифра фиксируется в калориях (точнее в гигакалориях – Гкал).

Принцип работы счетчиков отопления

Независимо от разновидности, все теплосчетчики используют для определения данных 2 показателя:

Учитывая это, главный принцип действия теплоизмеряющих устройств одинаковый. Разница лишь в форме получения информации.

Механические счетчики работают как водомер, дополненный двумя щупами для установления температуры воды. Ключевая роль отведена вращающейся крыльчатке. То есть это приборы с подвижными элементами, следовательно, они более всего склонны к повреждению и к сокращению срока эксплуатации.

Электромагнитные тепломеры задействуют магнитные поля, внутри которых находится теплоноситель. Они измеряют разность потенциалов на электродах подсоединенного к ним счетчика. Объем потребленной теплоэнергии автоматически определяется расчетным методом.

Ультразвуковые аппараты работают на принципе отслеживания скорости ультразвука, который движется от излучателя к приемнику через поток воды. Разбежка между ними служит основой для калькуляции окончательных данных.

Вихревые счетчики тепловой энергии искусственно формируют вихрь в теплоносителе. А затем по его давлению автоматически вычисляют объем проходящей по трубам жидкости. Как и в предыдущих случаях, эти данные отправляются в вычислительный модуль.

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Плюсы

• Невысокая стоимость
• Не требует подключения к электросети;
• Простой монтаж на любом типе трубы.

Минусы

• Поверка каждые 4 года;
• Могут выйти из строя из-за гидроудара.

Для такого прибора обязательно использовать фильтр грубой очистки.

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

Плюсы:

• Доступная цена;
• Долговечность.

Минусы:

• Сложный монтаж, выполняемый по соответствующим нормам;
• Высокие требования к чистоте теплоносителя;
• Поверка каждые 4 года;
• Устанавливается только на прямую горизонтальную трубу.

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 – это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Плюсы:

• Низкая цена;
• Возможность установки на любой тип трубы;
• Поверка раз 10 лет;
• Простой монтаж.

Минусы:

• Данные распределителя принимаются к расчету только если такими распределителями оборудованы не менее 50% квартир в многоквартирном доме.
• Погрешность в районе 10%;
• Необходимость суммирования данных со всех приборов (на моделях без суммирующего контроллера);
• Корректная работа только на заводских моделях отопительных приборов.
• Расчет оплаты довольно сложен, жильцы не могут сами подсчитать сумму, это делает поставщик тепла на основе предоставленных данных из всех квартир.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.

Критерии выбора изделия

При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:

• Диапазон замера воды;
• Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
• Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
• Распространенность данного устройства в регионе проживания, отзывы о нем;
• Сервис выбранного счетчика.

Виды приборов учёта тепла

Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя.

Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.

Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:

Модель	Тип	Расход (номинальный)	Стоимость в среднем по рынку, руб
Engelmann Sensostar 2	Электромеханический	От 1,5 до 2,5 м3/час	13 185
Engelmann Sensostar 2U	Ультразвуковой	От 1,5 до 2,5 м3/час	15 300
Landis&Gir T-230	Ультразвуковой	От 1,5 до 2,5 м3/час	15 300
Landis&Gir T-550	Ультразвуковой	От 0,6 до 2,5 м3/час	17 680
Landis&Gir T-2WR6	Ультразвуковой	От 0,6 до 2,5 м3/час	17 600
Apator ELF	Электромеханический	От 0,6 до 2,5 м3/час	12 300

Таблица сравнения популярных моделей и цен

Виды современных тепловых счетчиков

Имеющиеся в продаже тепловые счетчики на отопление в квартире представляют собой не один прибор, а комплект устройств.

В набор могут входить:

• датчики;
• вычислители количества потребляемой тепловой энергии;
• преобразователи расхода, давления и сопротивления.

Компоненты, входящие в конкретный комплект, определяют и утверждают для объекта в индивидуальном порядке.

По области применения тепловые счетчики на отопление бывают:

• домовыми (промышленными);
• квартирными (индивидуальными).

По принципу функционирования агрегаты учета тепла подразделяют на устройства:
