ГОСТ на пандусы для инвалидов, Ограждение пандуса

Что такое пандус? Это наклонная площадка, но мы рассмотрим именно ту, которая соединяет две горизонтальные плоскости между собой. Соорудить такую площадку относительно несложно. А вот сделать так, чтобы инвалиду-колясочнику или молодой маме с детской коляской было безопасно и легко подниматься и спускаться по этой конструкции, может быть действительно нелегко. Рассмотрим устройство пандусов и их монтаж.

Конструкция и виды лестничных ограждений

Для лучшего понимания последующих изложений необходимо изначально разобраться с конструкцией лестничных ограждений, а также их разновидностями. Условно любое ограждение для лестницы можно разделить на 3 составных элемента:

  • Балясины. Представляют собой вертикальные опоры, которые внизу крепятся непосредственно к ступеням, тетиве либо косоуру. Верхняя плоскость балясин используется для установки перил.
  • Перила. Используются для опоры во время движения по лестнице. В связи с этим они имеют гладкую форму и, как правило, изготавливаются из пластика, металла или дерева. Их форма подбирается в соответствии с общим интерьерным решением.
  • Заполнение. Оно располагается между балясинами и может иметь решетчатую либо сплошную конструкцию. Главная их задача – обеспечение безопасности, а также украшение лестничной конструкции.

Существует два типа лестничных ограждений в зависимости от специфики объекта, где они устанавливаются:

  • Стандартные. Представляют собой типовые ограждения, которые устанавливаются в жилых и общественных зданиях, торговых центрах и т.д.
  • Специальные. Включают в себя ограждения для людей с ограниченными возможностями, конструкции, предназначенные для детей, переносные изделия и т.д.

Кроме того, лестничные ограждения классифицируют в зависимости от материала изготовления. Они бывают:

  • Деревянные. Такие ограждения могут изготавливаться из различных пород деревьев. Кроме того, они обрабатываются различными пропитками для обеспечения огнезащиты, влагоустойчивости и т.д.
  • Стеклянные. Обычно ограждения данного типа производятся из особого ударопрочного стекла.
  • Металлические (алюминий, латунь, сталь, нержавейка). Чаще всего встречаются ограждения изготовленные методом прокатки и ковки. Они также обрабатываются декоративными и антикоррозионными составами.
  • Бетонные. Производятся методом литья и чаще используются для наружных широких лестниц и конструкций в общественных зданиях, например, театрах, цирках, кинозалах и т.д.
  • Комбинированные. Могут сочетать в себе различные материалы – сталь и стекло, дерево и бетон и т.д. Обычно те или иные комбинации определяются условиями эксплуатации, а также интерьерным решением.

В производстве лестниц также может использоваться пластик. Чаще всего из него делают поручни взамен более дорогостоящим материалам.

Также стоит выделить пристенные и отдельно стоящие ограждения. Первые монтируются к стене на горизонтальные опоры, как правило, на расстоянии 7 см от поверхности стены. В зависимости от формы лестницы они могут быть прямыми, изогнутыми или угловыми. Отдельно стоящие ограждения устанавливаются на вертикальные опоры с одной или двух сторон от лестницы. Они также могут иметь различную форму, которая определяется в соответствии с формой самих маршей.

Теперь, когда мы определились с основными характеристиками и типами лестничных ограждений, можно приступать к рассмотрению норм ГОСТ и СНиП.

Нормы и требования ГОСТ к пандусам для инвалидов

В нашем быстром ритме жизни довольно сложно успевать решать насущные заботы. Еще труднее это дается инвалидам, для которых единственный способ подняться по лестнице – это пандус. К большому сожалению, в нашем обществе не многие задумываются об этом, поэтому пандусы очень редко встречаются в инфраструктуре наших городов.

Итак, что же собой представляет красивая формулировка – «острая социальная проблема – пандус»? Понятие «пандус» стали подменять на иные приспособления, для передвижения инвалидов и мам с детскими колясками, начиная от всевозможных досок, фанерок, кирпичей и заканчивая просто картонными наслоениями.

Что делать, если отказывают?

Скорее всего, этой статьи бы не было, если бы законы о маломобильных категориях граждан неукоснительно соблюдались. На практике, увы, требования закона разбиваются о суровую реальность – обустраивать пандусы в каждом подъезде дорого. А учитывая огромное количество пятиэтажек (где их придется ставить вплоть до пятого этажа), становится понятно – первой реакцией чиновников будет, скорее всего, отказ.

Основные мотивы для отказов следующие:

  • чиновники требуют, чтобы установку пандусов согласовало общее собрание жильцов. Здесь не все так очевидно – с одной стороны, в ЖК РФ прямо не указано, что общего собрания жильцов проводить не требуется, а с другой – не указано, что оно нужно. Еще в 2013 году Госдума приняла поправки к ст. 44 ЖК РФ, которые бы ввели такое условие, но до сих пор этого пункта в документе нет. Тем не менее, практика показывает, что обустройство пандусов в подъездах проводится без согласования с общим собранием жильцов;
  • лестницы слишком узкие. Чтобы установить пандус, и при этом не нарушить противопожарные требования, лестница должна быть по ширине не менее 135 сантиметров. Но выход есть, и он очень простой – это установка откидного пандуса. В сложенном состоянии, когда он не используется по назначению, такой пандус занимает всего несколько сантиметров ширины лестницы;
  • у управляющей компании нет денег. Такое бывает – у многих УК по России многомиллионные долги, часто компании годами находятся на грани банкротства, и найти несколько десятков тысяч рублей на пандус не могут. Выход – обратиться в местную администрацию, которая (согласно ЖК РФ) и отвечает за безбарьерную среду для инвалидов и маломобильных групп. Кстати, управляющей компании это пойдет только на пользу – ведь город оплатит ей услугу по установке пандуса.

Практика показывает, что по первому обращению почти гарантированно придет отказ (за исключением случаев, когда дом обслуживает очень хорошая УК). Но если аргументированно ответить на первый отказ (и по необходимости – на второй и третий), а также напомнить о штрафах до 50 тысяч рублей за несоблюдение правил, в конце концов пандус в подъезде появится. Вопрос только в сроках – это может занять несколько месяцев.

Если переписка с УК не помогает, остается несколько вариантов:

  • пожаловаться на действия компании в жилищную инспекцию, орган местного самоуправления, прокуратуру или даже в суд. Этот процесс тоже небыстрый, но под угрозой лишения лицензии управляющая компания все же должна будет пойти навстречу жильцам;
  • попробовать принять участие в программе «Доступная среда». Во многих городах эта программа предусматривает определенное финансирование, в том числе на обустройство безбарьерной среды для инвалидов;
  • установить пандус за свой счет. Но тогда придется собирать общее собрание жильцов, которые должны будут согласиться сдать деньги на пандус. А сами работы может выполнить и управляющая компания. Часто это самый простой и быстрый способ решить проблему.

Пандусы для инвалидов-колясочников

Согласно существующим нормативам, каждое здание общественного пользования должно иметь хотя бы один вход, оборудованный специальной наклонной поверхностью, которую называют пандус, для проезда инвалидных колясок.

За последние годы в Российской Федерации этим вопросам уделяется большое внимание со стороны законодательных структур. Принятые законодательные нормативы содержат статьи, требующие обязательного строительства специальных конструкций и сооружений для возможности передвижения людей, находящихся в инвалидных колясках.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

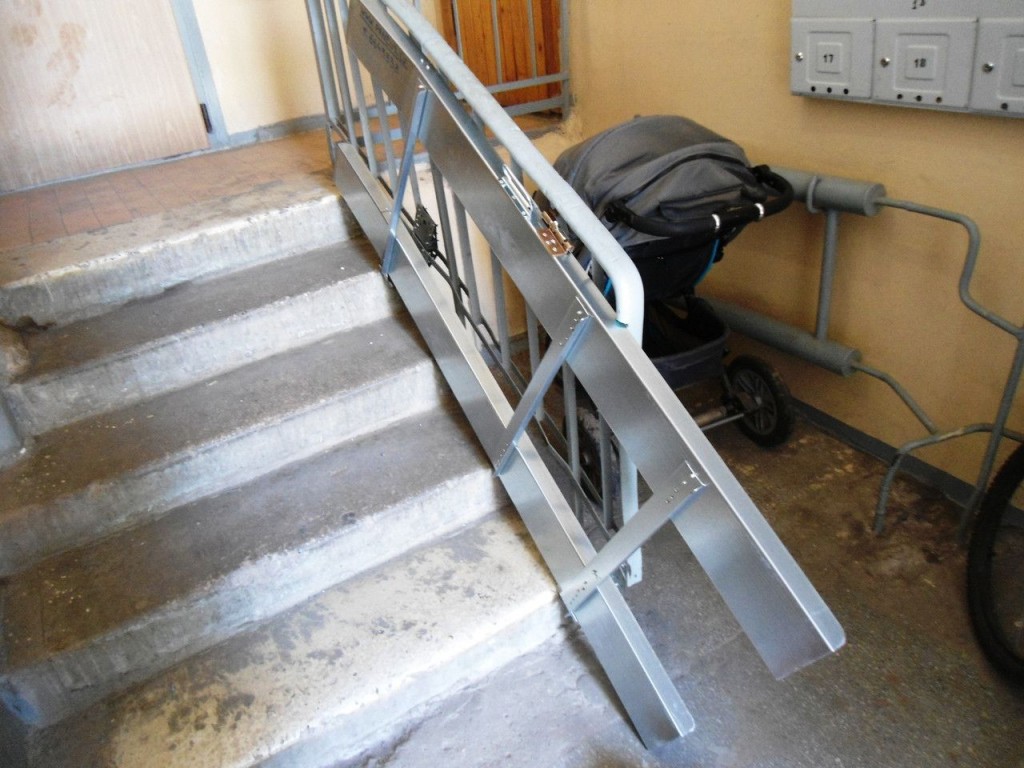

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

  1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
  2. раскладные рамповые, отличающиеся набольшим весом;
  3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

Ролл пандус.

Конструкции стационарных спусков

Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.

Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:

  1. верхней горизонтальной платформы;
  2. наклонного спуска для перемещения;
  3. нижней площадки или ровной прилегающей поверхности с твердым покрытием.

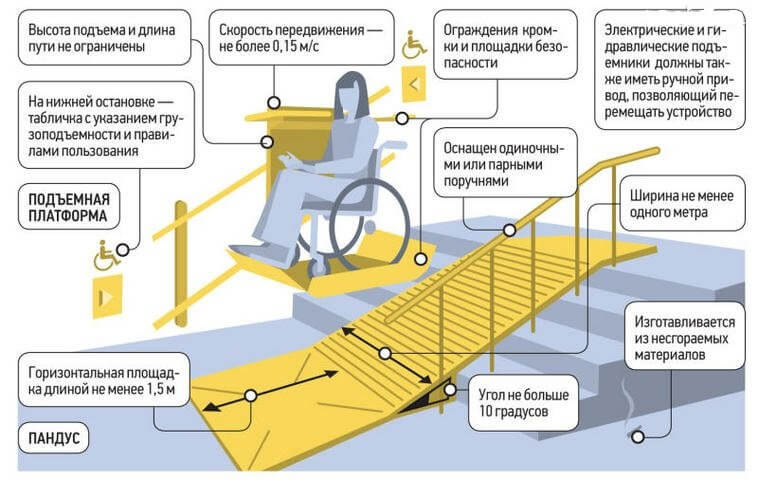

Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.

При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.

Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

  • СНиП 35-01-2012;
  • Свод Правил ;
  • ГОСТ Р 51261-99.

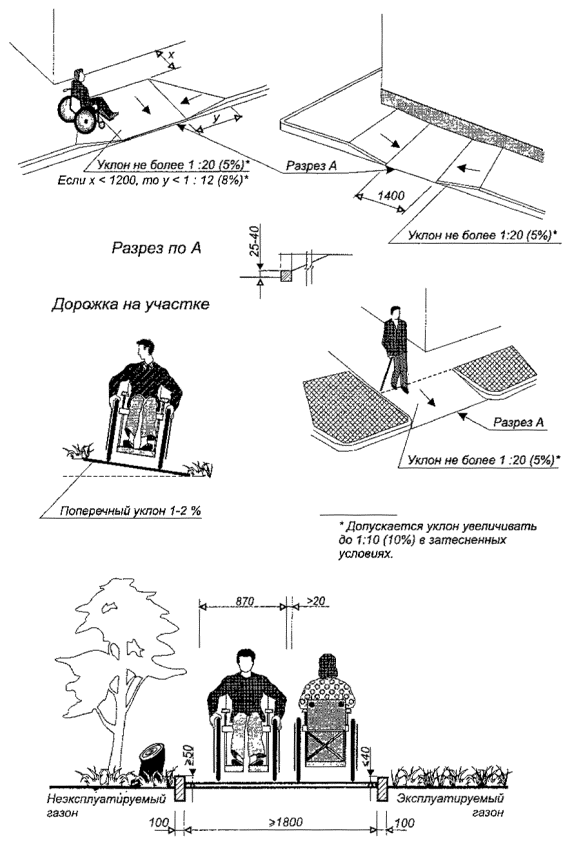

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

Виды пандусов

Пандусы, обеспечивающие комфортабельный и легкий подъем для инвалидов по лестницам, можно разделить на несколько групп в зависимости от особенностей конструкции и назначения.

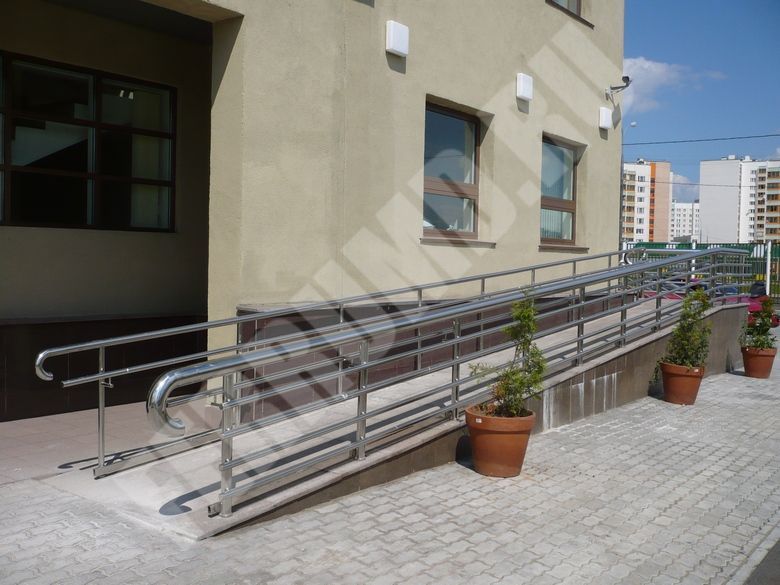

Пандус стационарный

Представляет собой капитальную, обычно бетонную, конструкцию, которая возводится еще на этапе строительства здания. Обычно это пара параллельных наклонных полос, оборудованных поручнями. Зачастую такой наклонный въезд размещается поверх ступеней. Бетонный пандус иногда дополняется металлическими или деревянными элементами.

Откидной (инвентарный пандус)

При невозможности установить стационарный пандус в подъезде прибегают к откидной конструкции. Принцип действия схож с первым типом. Разница в том, что такая конструкция имеет возможность складываться к стене, освобождая лестничный марш. Обычно он крепится одной стороной на стену или перила на самые простые петли и щеколды. При необходимости воспользоваться им замок открывается и пандус откидывается на лестницу, образуя наклонный въезд.

Мобильный

Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:

  • Раздвижной (телескопический) пандус. Обычно состоит из двух параллельных полос, которые, раздвигаясь, увеличивают длину конструкции в два раза и более, закрепляются на лестничном марше и образуют наклонный въезд. Конструкция снабжена противоскользящим покрытием, легко складывается и транспортируется. Выдерживает вес до 400 кг.

  • Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.

  • Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.

По типу конструкции различают:

  • Пандусы-рельсы (обычно изготавливаются из металла).
  • Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).

Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.

Поручни и ограждения

Проектирование и крепление ограждений, так же как и устройство пандусов для инвалидов, должно производиться с учетом соответствующих норм строительства, указанных в ГОСТ Р 51261-99. Все конструкции пандусов обязательно должны иметь поручни (одинарные или парные, разновысокие), перила и ограждающие борта. Требования к конструкциям ограждений и поручней:

  • Устанавливать ограждающие конструкции необходимо на всех участках спусков и площадках.

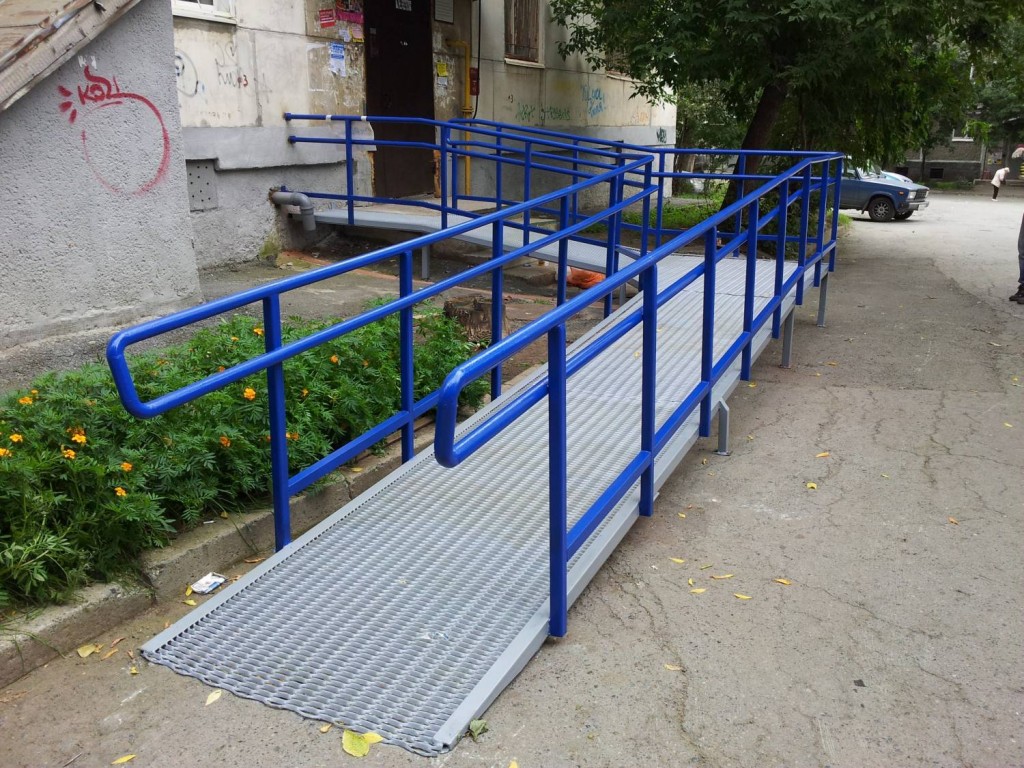

    Поручни установлены по всей длине пандуса.

  • Поручни монтируются вдоль пути движения на высоте 700 и 900 миллиметров.
  • Конструкции поручней должны иметь вид непрерывной линии, строго параллельной плоскости движения, и крепиться с внутренней стороны трапа.
  • На окончаниях маршевых пролетов поручни обязаны выступать примерно на 300 мм.

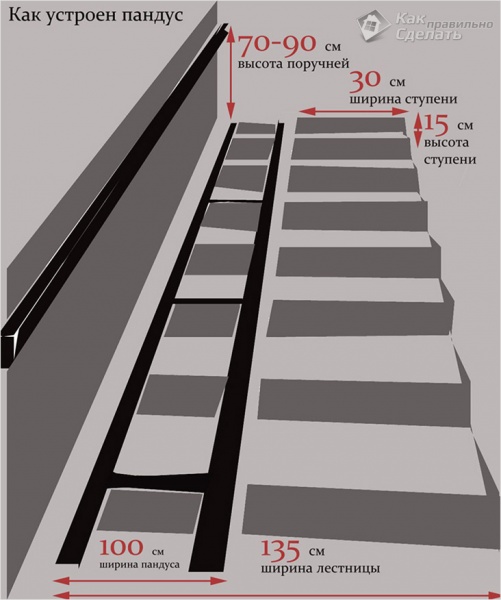

    Размеры поручней при установке пандусов для инвалидов.

  • Поручни необходимо устанавливать с круглым сечением в диаметре от 30 до 50 мм (оптимальный рекомендуемый диаметр – 40 мм).
  • По внешним оконечностям пандуса необходимо устройство бортиков не ниже 50 мм в высоту. Их задача предотвращать соскальзывание колясок при подъезде к площадкам.

Что такое пандус в строительстве и проектировании

Официальное определение пандуса для инвалидов и других маломобильных групп населения содержится в СП – это специальное сооружение, предназначенное для перемещения с одного уровня горизонтальной поверхности на другой, состоящее из маршей и площадок. Марши представляют собой сплошную горизонтальную наклонную, а площадки используются для отдыха и маневрирования. К маломобильным группам населения относятся не только инвалиды, но и другие категории граждан, чье передвижение стандартными способами по лестнице  затруднено – люди с детскими колясками, лица с постоянно или временно ограниченными возможностями здоровья.

По сфере применения и особенностям конструкции пандусы делятся на следующие виды:

  • постоянные пандусы на входных группах объекта (на крыльце, на лестничных маршах), на внутренних переходах между этажами или разноуровневыми частями здания;
  • инвентарные пандусы – устройства для временного или эпизодического использования (сборно-разборные, выдвижные, откидные и иные пандусы);
  • бордюрные пандусы (съезды) без поручней – устанавливаются как уклон пешеходного пути для передвижения колясок и кресел.

Для нежилых зданий и МКД особое значение имеют стационарные пандусы, которые могут сразу проектироваться при строительстве, либо уже в ходе эксплуатации объекта. Инвентарные (временные) пандусы могут устанавливаться как дополнительное устройство, облегчающее передвижение инвалидов и иных лиц.

Нормативные акты

Требования об обеспечении безбарьерной среды для лиц с ограниченными возможностями указаны в Федеральном законе № 181-ФЗ “О социальной защите инвалидов”. Наличие пандусов нужно обеспечить в жилых, общественных и производственных зданиях, на физкультурно-спортивных объектах, учреждениях культуры, в местах массового и индивидуального отдыха граждан. Для проектирования и обустройства пандусов применяются следующие нормативные акты:

  • Градостроительный кодекс РФ (скачать);
  • Жилищный кодекс РФ (скачать);
  • Федеральный закон № 384-ФЗ (скачать);
  • Федеральный закон № 123-ФЗ (скачать);
  • СП (скачать);
  • СП (скачать).

Порядок согласования пандусов на территории Москвы регулируется местным законодательством. Если работы будут проводиться в нежилом здании, для согласований применяется Постановление Правительства Москвы от № 432-ПП. Аналогичные работы и согласование пандусов в МКД подпадают под Постановление Правительства Москвы от № 508-ПП.

Специальные СП и ГОСТ выбираются для проектирования пандусов в жилых, общественных и производственных зданиях. Выбор нормативных актов для согласования пандусов зависит от вида проекта и строительных работ (строительство, реконструкция или перепланировка), типа и правового статуса здания.

Простым языком

Установка пандусов является только одним из элементов для устранения барьеров и препятствий для малоподвижных групп населения. В обычной жизни пандусы нужны:

  • для людей, которые передвигаются на колясках самостоятельно, либо при помощи сопровождающих лиц;
  • для граждан, которые не могут передвигаться по стандартным лестницам ввиду ограничений здоровья (например, с ограничением по зрению);
  • людям с детскими колясками, которые по лестницам можно переносить только на руках.

Пандусы могут быть самых разнообразных конструкций – для одновременного передвижения одной коляски или человека, либо для движения в двух направлениях, на основе одного марша или в системе нескольких наклонных поверхностей и площадок. При любом виде конструкции нужно обеспечить безопасность передвижения, установить поручни и ограждающие элементы, соблюсти нормы по максимально допустимому наклону. Также специальные требования есть для материалов  и конструкций пандусов. Они должны соответствовать нормам пожарной и санитарно-гигиенической безопасности.

Пандус можно спроектировать непосредственно на общей лестнице, либо как отдельную систему для перемещения

Марши и клетки

Нормативные документы

Существуют ли какие-то СНиП на лестничные марши?

  1. Часть требований мы найдем в СНиП 21-01-97, регламентирующем пожарную безопасность зданий различного назначения. Документ распространяет часть пунктов этого же СНиП на лестничные клетки.
  2. Более детально производство, порядок установки и демонтажа железобетонных лестничных маршей и площадок описывает ГОСТ 9818.

Конструкция лестницы – общее и частное

Основные положения

СНИП 21-01-97

  • Ширина марша в общественных зданиях – не менее 1,35 метра, в зданиях с количеством людей на этаже (кроме, разумеется, первого) 200 и выше – 1,2 м, в случае лестницы, ведущей к отдельному рабочему месту – 0,7 м. Во всех прочих случаях минимальная ширина марша равна 90 сантиметрам.
  • Максимальный уклон марша – 1:1 (45 градусов). Марш, ведущий к одиночному рабочему месту, может иметь уклон до 1:2 (60 градусов).
  • Ширина проступи не должна быть меньше 25 см, высота ступени – не более 22 сантиметров.

Однако: если лестница ведет к помещению с количеством рабочих мест не более 15, при острой необходимости ширина проступи может быть уменьшена до 12 сантиметров.

  • Площадки не должны быть уже маршей. При этом минимальная длина промежуточной площадки, разрывающей прямой марш – 1 метр.
  • Выходящие на площадку двери в открытом положении не должны уменьшать ширину пути эвакуации. Отсюда – практическое следствие: отгораживать лестничную клетку деревянной или металлической перегородкой незаконно и опасно.
  • Трубопроводов с горючими газами и жидкостями на лестничных клетках быть не должно.

Примечание автора: это требование нарушается сплошь и рядом. Во многих домах (в том числе сравнительно новой постройки) газопровод заведен в квартиры через внутреннюю лестницу. В разгар краж цветных металлов в 90-х автору доводилось наблюдать частично разобранный пробковый вентиль на газопроводе в подъезде (к счастью, без фатальных последствий для жильцов).

ГОСТ 9818

Большая часть текста стандарта посвящена технологии, типоразмерам и допускам при производстве железобетонных маршей, лестничных площадок и накладных проступей.

Выделим наиболее важное.

  • Длина марша ограничена 18 ступенями.
  • Стандартная ширина проступи – 30 см. Высота ступени варьируется от 13 до 15 см.
  • Ширина типовых маршей и площадок – от 1050 до 1500 мм.

Стоит уточнить: при строительстве дома своими руками согласно правилам пожарной безопасности хотя бы одна межэтажная лестница должна иметь ширину не менее 900 мм. Понятно, что цена увеличения габаритов лестницы – уменьшение полезной площади помещения; однако безопасность все же должна быть на первом месте.

  • Минимальная расчетная нагрузка для маршей и площадок, использующихся в общественных зданиях и сооружениях промышленного назначения – 480 кгс/м2, в жилых домах – 360 кгс/м2.

Отдельный СНиП на монтаж лестничных маршей и площадок отсутствует, хотя порядок работ со сборными железобетонными конструкциями освещен в СНиП Там же указаны максимально допустимые отклонения от горизонта, вертикали и заданных размеров.

Установка марша ЛМП (лестничного марша с полуплощадками).

Виды пандусов

Существует 2 основных типа перил:

  1. Металлические перила для пандуса, диаметр которых составляет 38,1 мм. Такие конструкции обычно не имеют ригелей. Такой вариант является более дешевым, поэтому подобные конструкции устанавливают на пандусы около множества зданий.
  2. Металлические перила для инвалидов, диаметр которых равен 50,8 мм. Они являются более надежными и дорогими ограждениями. Они являются стандартными и устанавливаются около входа в здания с большой проходимостью людей. Высота верхнего поручня таких изделий составляет 90 см, а нижнего – 70 см. В некоторых случаях устанавливается дополнительный поручень высотой 50 см. Он необходим при использовании пандуса детьми инвалидами.

Описываемые конструкции бывают нескольких видов:

Стационарные. Они устанавливаются на длительный срок и могут быть одно- и двухпролетными. Они изготавливаются индивидуально для каждого строения, так как установка требует соблюдения размеров здания и высоты лестницы.

Откидные. Такие конструкции можно складывать, что позволяет значительно сократить пространство, необходимое для сооружения лестницы. Они устанавливаются в местах, где сооружение стационарного пандуса невозможно из-за отсутствия достаточного количества пространства. В сложенном состоянии они фиксируются на стене рядом с лестницей и при необходимости легко раскладываются в рабочее положение.

Съемные. Подобные пандусы для инвалидов могут быть телескопическими, раздвижными или скручивающимися. Такие изделия достаточно удобны, так как являются мобильными и компактными.
