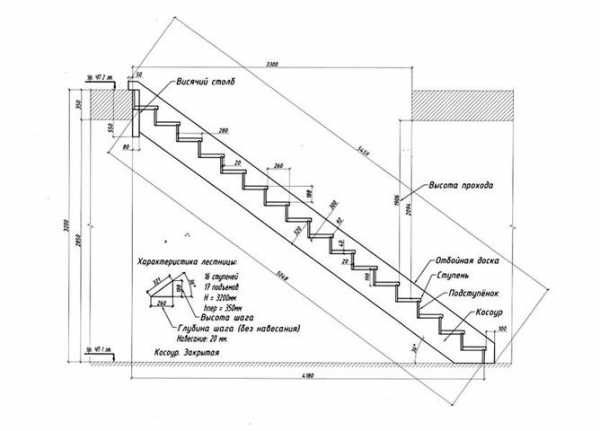

Проект, чертежи и строительство деревянной лестницы

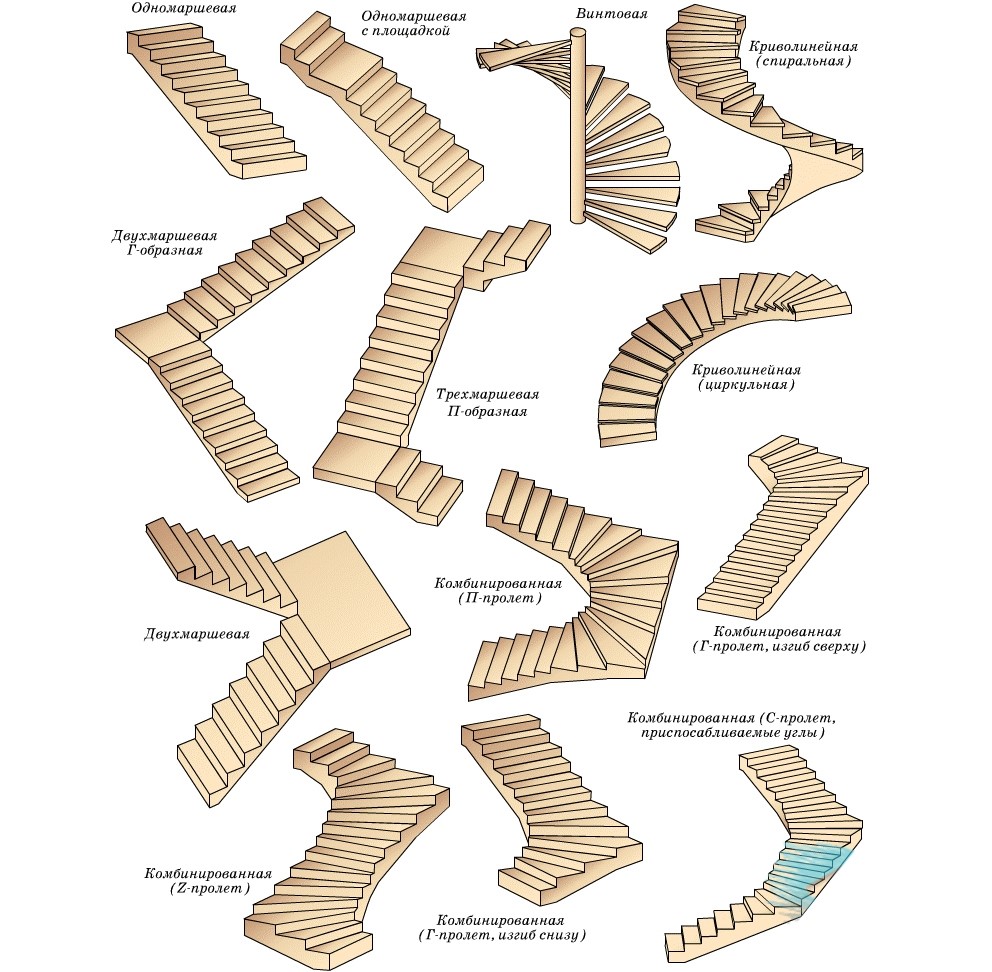

Разновидности и особенности ступеней

В зависимости от формы, ступени подразделяются на:

• прямые, имеющие одинаковые размеры и располагающиеся на маршевых лестницах;
• забежные, выпускающиеся клинообразной формы. Они устанавливаются на поворотные или винтовые лестничные конструкции.

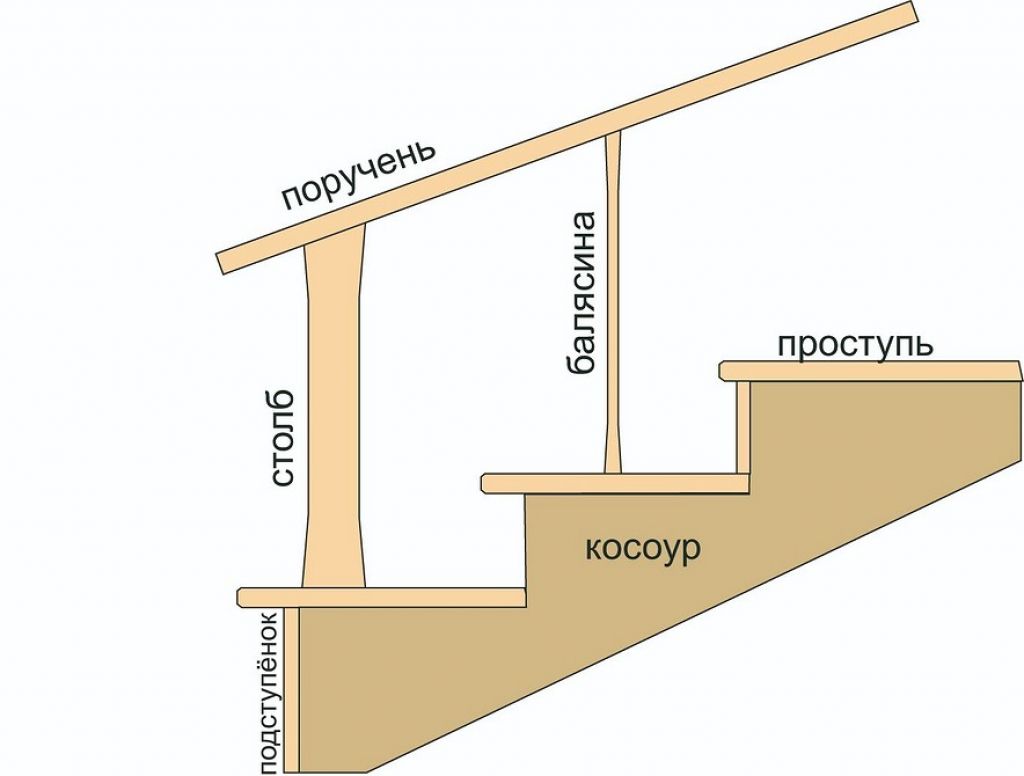

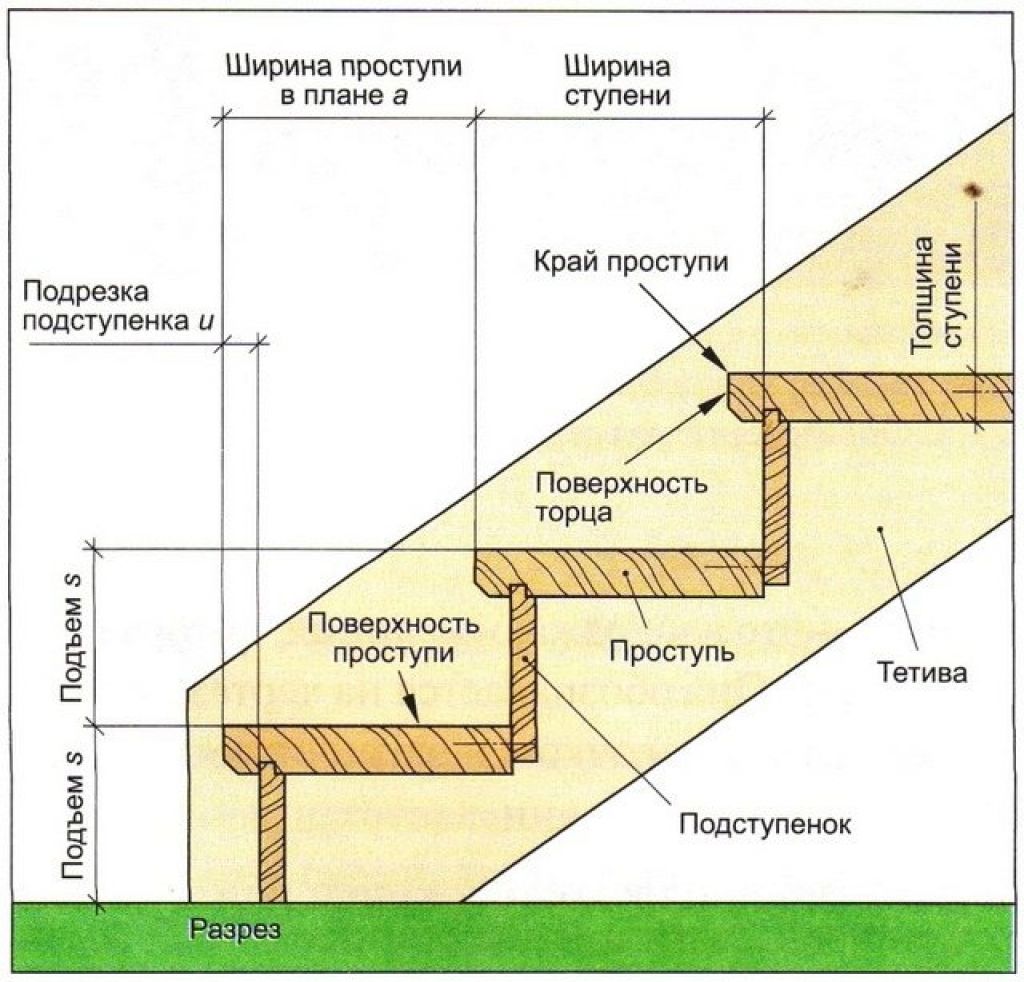

Ступени состоят из горизонтальной части (проступи) и вертикальной части (подступенка). Нормативы допускают изготовление лестниц с открытыми подступенками, а также с нависанием одной проступи над другой, которое называется подрезкой, или свесом. Размер ступени для лестниц рассчитывается, исходя из наклона марша и количества проступей в нем.

В зависимости от места своего расположения ступени бывают:

• фризовыми нижними. Они находятся в самом низу лестничного марша на уровне пола или площадки, возвышаясь над ней на высоту подступенка;
• фризовыми верхними, являющимися последними ступенями в марше. Они располагаются на уровне пола верхнего этажа, или ниже него, на расстоянии, соответствующем размеру подступенка;
• рядовыми, размещающимися между фризовыми ступенями. В марше их может быть от 1 до 16.

Что говорит СНиП о лестницах

Формирование норм построения сооружений вертикального перемещения берет свое начало с того момента, когда стали появляться многоэтажные строения. Впервые формулу гармоничного соотношения расстояний вывел в XVII веке архитектор Блондель. Она выражала пропорции расстояний по вертикали между поверхностями смежных ступеней (x), а также расстояние между их краями (у). В результате получилась формула: 2х+у=60-66 см.

Лестницы — наиболее активно эксплуатируемая часть здания, поэтому к ним предъявляются особые требования по удобству и безопасности. Учитывая это требование времени, Блондель и вывел две формулы, являющиеся следствием главной. Формула безопасности — х+у=46, формула удобства — у-х=12.

С тех пор многое изменилось, но основы остались. Формирование Строительных норм и правил было направлено на то, чтобы обеспечить людям безопасность, но при этом не в ущерб удобству.

Все правила относительно лестниц, согласно СНиП, можно резюмировать следующим образом.

Таблица размеров ступеней по СНиП.

1. В здании с двумя и более этажами обязательно должен быть один большой пролет.
2. Все лестницы, предназначенные для постоянного пользования, должны быть только стационарными. Трансформируемые варианты можно использовать исключительно как вспомогательное сооружение, например, для прохода на чердак или в подвал.
3. Ширина пролета должна обязательно укладываться в интервал от 80 до 120 см.
4. Количество ступеней в марше должно укладываться в интервал от 3 до 18. В зданиях, где размещаются организации с постоянным потоком людей, этот интервал сужен до 3-16. Для удобства перемещения рекомендовано строить нечетное количество ступеней. Такое размещение позволяет человеку передвигаться в оптимальном ритме, начиная и завершая подъем или спуск с одной и той же ноги.
5. Существует норматив угла размещения лестницы. Он должен укладываться в интервал от 26 до 45°.
6. Высота ступени на любой лестнице должна обязательно находиться в интервале от 15 до 20 см. Причем все они в пределах данной лестницы должны быть одинаковыми. Допускаемая разница составляет 0,5 см.
7. Минимальная ширина одной ступени составляет 25 см. Исключение распространяется только на трансформируемые вспомогательные лестничные сооружения. Они не должны быть уже 20 см.
8. Параметры лестничного выступа не могут быть более 3 см.
9. Нормативы лестничных площадок должны соответствовать ширине ступеней. Если к площадке примыкают два марша, то площадка не должна быть меньше 130 см. Расстояние от двери до начала пролета должно быть не менее 1 м. Данный показатель зависит еще и от того, куда открываются двери. Если дверь распахивается наружу, то это расстояние определяется шириной двери.
10. СНиП регламентирует и высоту ограждения. Она зависит от высоты потолка, поскольку между потолком и перилами должно оставаться пространство в 190-200 см.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

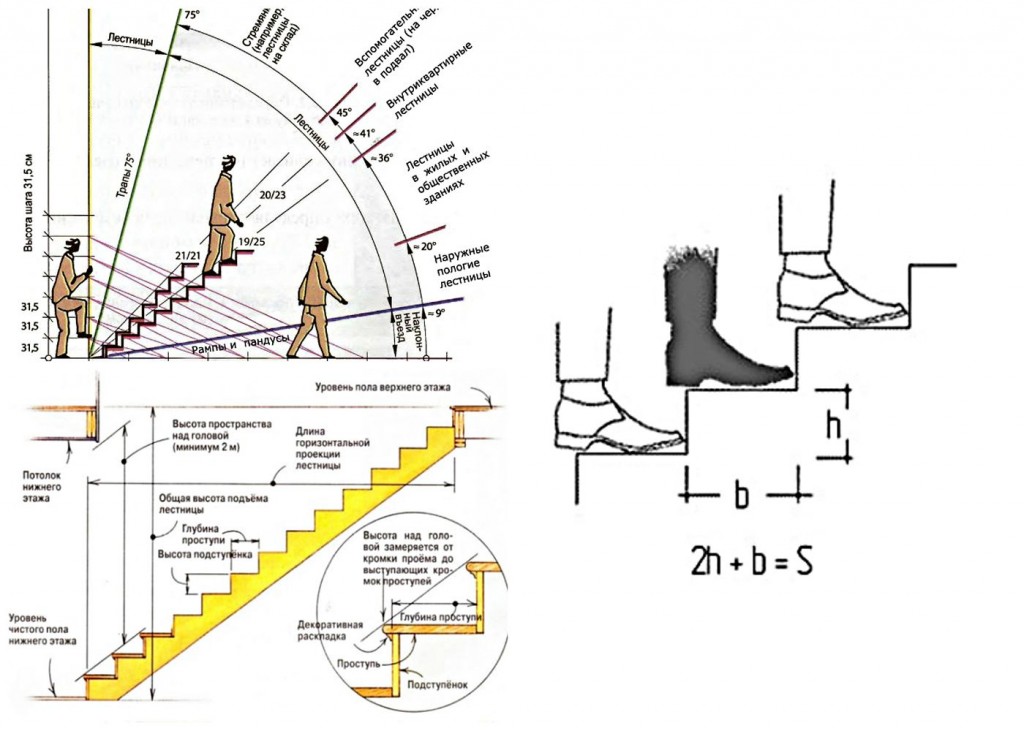

Рекомендации ГОСТа для определения размеров ступеней

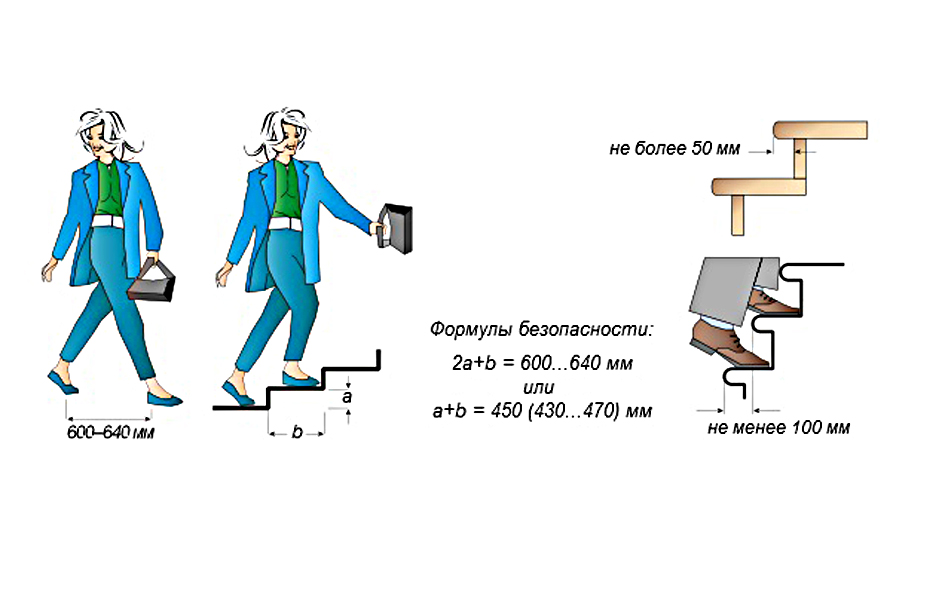

Существует стандартная методика определения основных параметров для ступеней. Она представлена формулой 2h+l=600–640:

Замеры, необходимые для расчета размеров лестницы

• h – промежуток между двумя горизонтальными площадками, отмеряемое по вертикали;
• l – ширина элемента, предназначенного для опоры ног;
• 600–640 – размер человеческого шага в мм.

С помощью данного соотношения можно спроектировать любой лестничный марш. Для выполнения условий безопасности необходимо соблюдать равенство h+l=450. Комфорт при эксплуатации гарантируется выполнением равенства l-h=120.

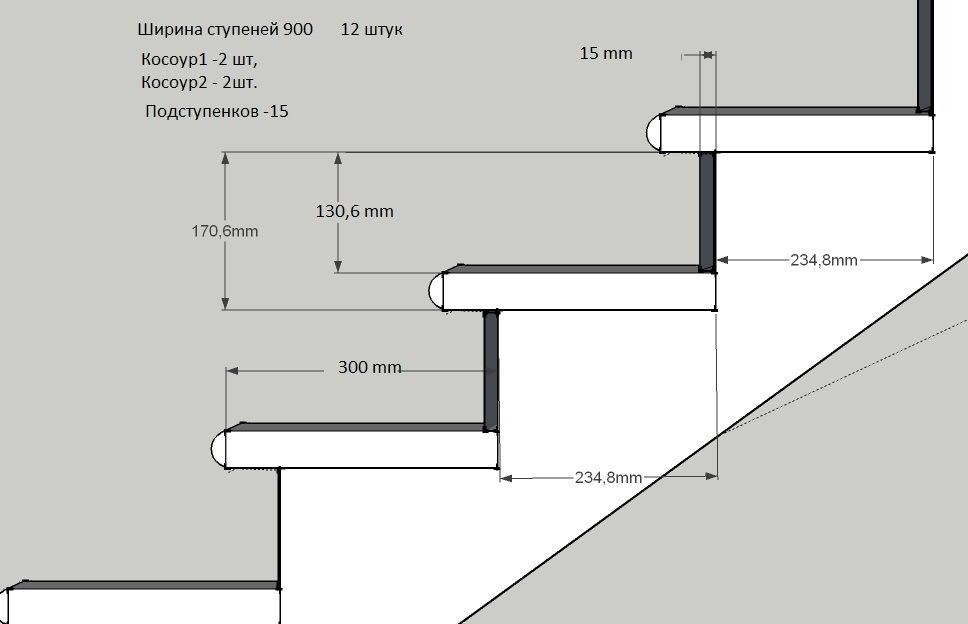

При расчете лестничной конструкции следует учесть стандартные габариты ступенек:

• высота – 160–200 мм;
• ширина – 200–320 мм;
• нависание – до 30 мм.

Разница между параллельно расположенными элементами допускается до 5 мм. Оптимальным вариантом считается, когда ширина ступени в два раза большее ее высоты.

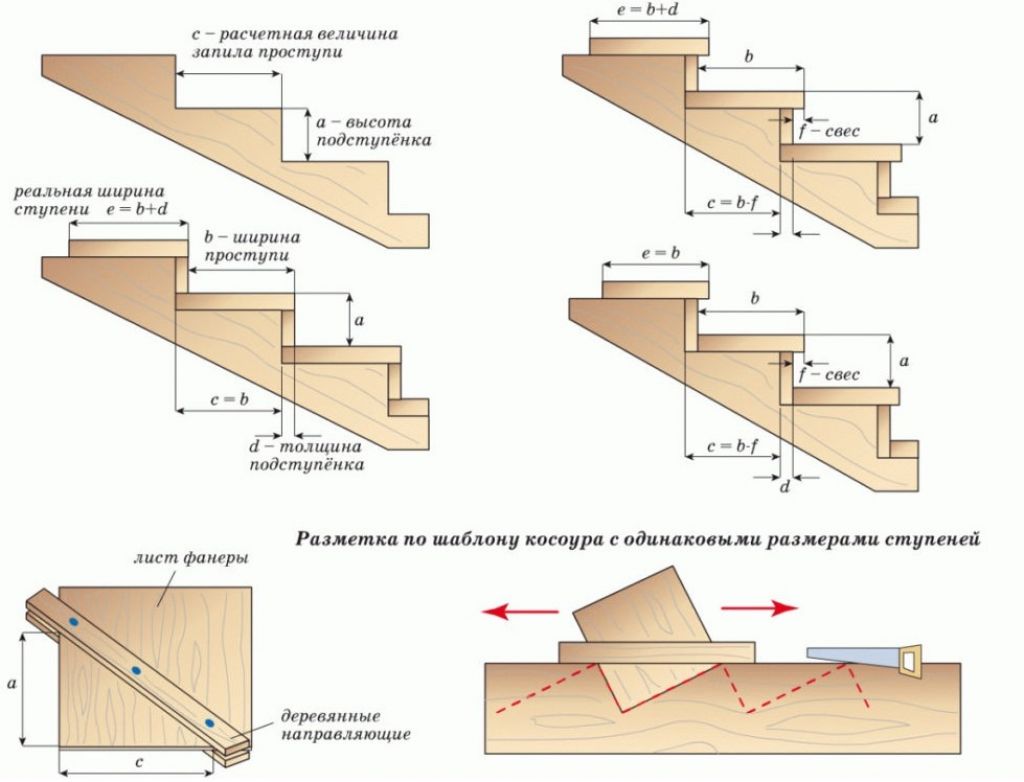

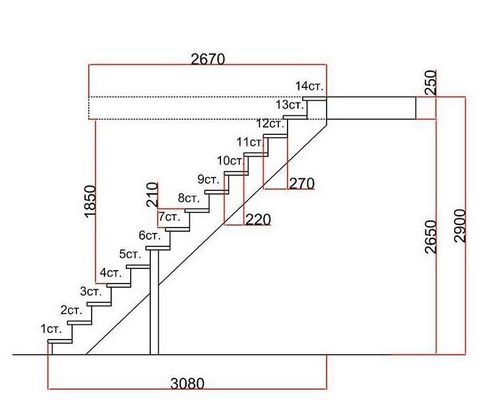

Расчет размеров ступеней лестницы

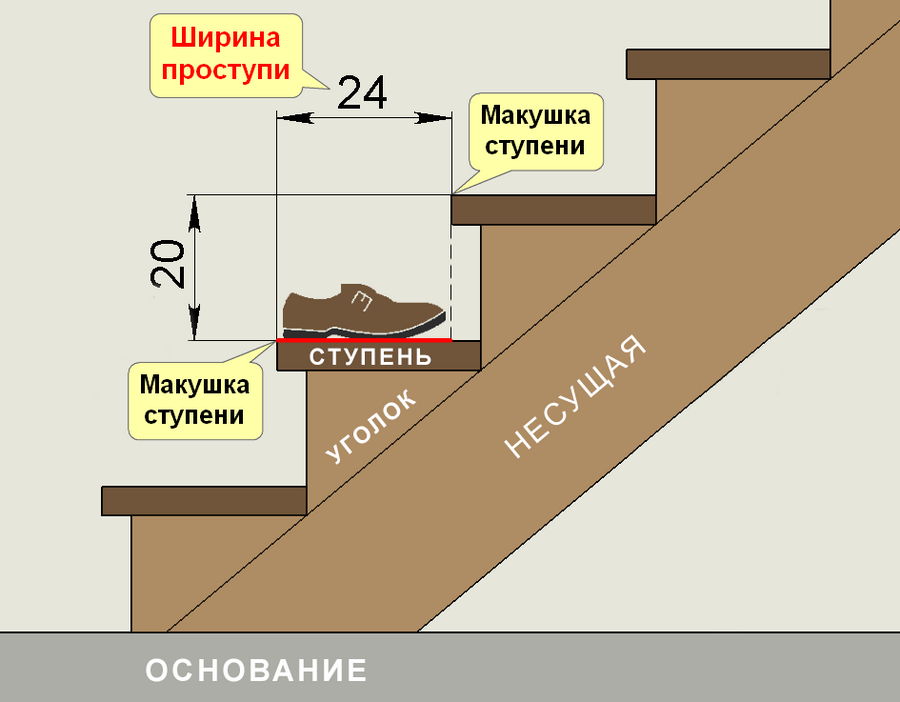

Ширина ступени лестницы

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

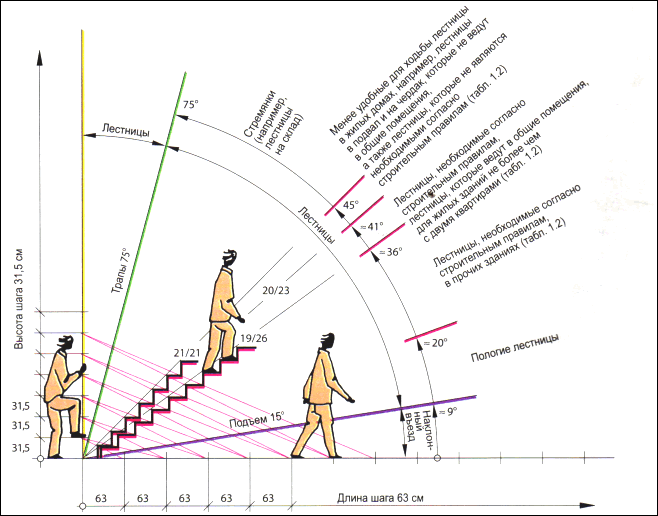

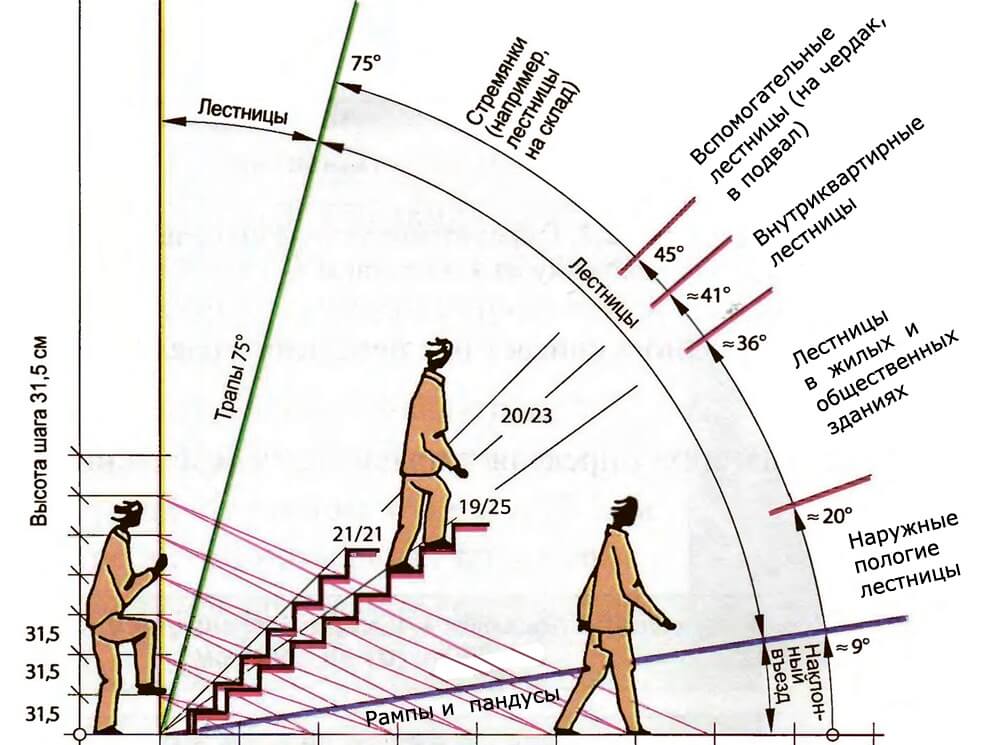

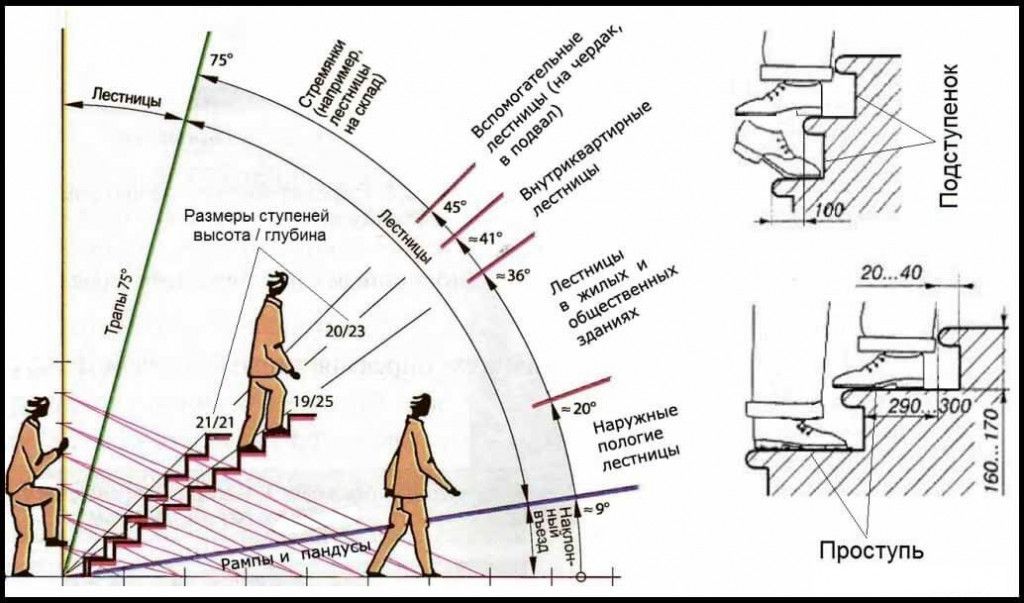

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Высота перил в общественных зданиях: снова обращаемся к СНиП

Ограждающие конструкции в общественных зданиях испытывают гораздо более высокую нагрузку, поэтому для них существуют отдельные требования:

1. Для общественных зданий высота перил на маршевой лестнице по СНиП и ГОСТ должна составлять не ниже 90 см.
2. В школах и иных учебных заведениях ограждение устанавливается на высоте от 120 см от ступеней, что исключает несчастные случаи, связанные с банальным баловством.
3. В учебных заведениях, предназначенных для детей с замедленным умственным развитием, ограждающие конструкции монтируются на высоте от 180 см. Это важные нормы ГОСТ и СНиП, которые позволяют сделать поручни максимально удобными и обеспечить безопасность малышей при перемещении по лестничным пролетам.

Нельзя не упомянуть и о таком параметре ограждающих конструкций, как расстояние между балясинами. В обычных общественных зданиях оно не может быть меньше 15 сантиметров, а в учебных заведениях – меньше 10 см.

Как быть с винтовыми лестницами

Стремительное развитие современных строительных технологий привело к тому, что каждый человек может самостоятельно разрабатывать дизайнерское оформление собственного дома или квартиры. Чтобы создать уникальное жилище, многие устанавливают оригинальные винтовые и прочие лестницы, существенно отличающиеся от обычных по своей конструкции.

Специально для них были разработаны отдельные правила, согласно которым ограждение должно обязательно монтироваться с обеих сторон, чтобы исключить падение. Требования по высоте перил остались неизменными.

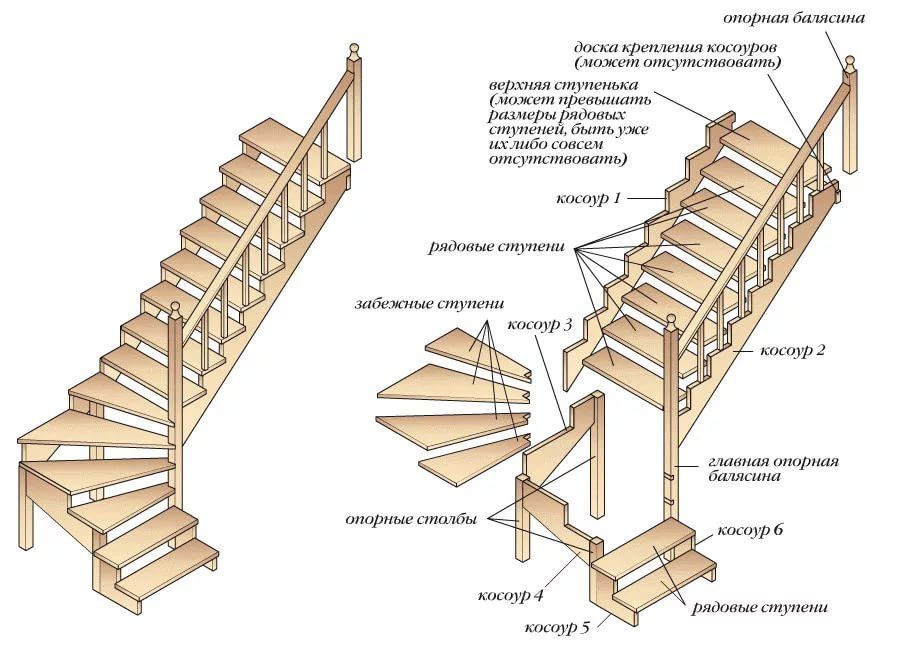

Проектирование и расчет забежных ступенек

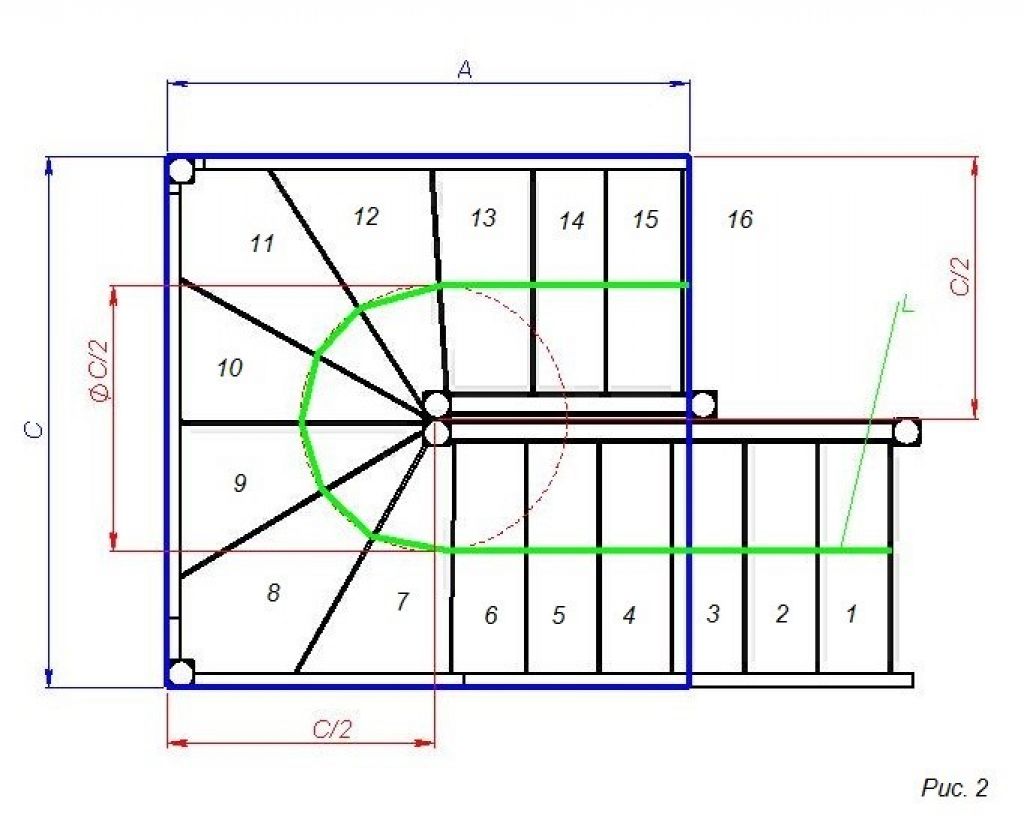

Чертеж лестницы с забежными ступенями

Лестница с забежными ступенями представляет собой достаточно сложную и непростую конструкцию с характерными особенностями, которыми нельзя пренебрегать в процессе предварительного проектирования и вычерчивания чертежей. Поэтому перед тем как приступить к проектированию, нужно:

1. Четко определить месторасположение лестницы.
2. С высокой точностью измерить высоту от пола до второго этажа и ширину лестничного проема.
3. Определиться с конструкцией лестницы и точным количеством ступеней, а также составить перечень материалов, которые понадобятся при ее возведении.
4. Чертежи разрабатывают, руководствуясь результатами полученных измерений.

Определяя размеры Г и П-образных забежных ступеней, чаще всего используют метод пропорций. Делают это следующим образом:

• На чертеже посередине марша проводят линию, на которой отмечают отрезки, соответствующие ширине поступи.
• Отмечают границу между обычными и забежными ступенями.
• Находят середину поворотной площади и проводят линию, от которой откладывают половину размера забежных ступеней.
• От расчетного количества ступеней отнимают число прямых ступеней, контролируя при этом глубину проступи на среднем участке марша.

Если полученный в результате расчетов показатель глубины проступи будет меньше рекомендуемого, количество ступеней необходимо уменьшить.

Требования к ступеням металлических лестниц

Строительство производственных помещений – отдельная строительная отрасль. Требования, предъявляемые при возведении зданий и сооружений промышленного назначения, зависят от типа производства, и для каждой отрасли существуют свои нормы при проектировании.

Однако, лестницы и площадки в производственных зданиях проектируются, в общих чертах, подчиняясь единым нормам проектирования для общественных помещений.

Потому что предназначены они для человека, и создаются исходя из антропометрических характеристик, не зависимо от того, где человек находится – на мраморной лестнице в театре, или на металлической, в производственном цеху.

Как проектируются лестницы

Несмотря на то, что лестничные конструкции используются в зданиях постоянно, при их проектировании и расчетах учитывается аварийная ситуация, в результате возникновения которой потребуется экстренный выход одновременно большого количества людей из здания.

Поэтому, даже если архитектор проектирует параднуюлестницу, отделанную мрамором и бронзой, свою работу он начинает с расчета, будет ли способна эта шикарная конструкция для спуска и подъема служить достаточным эвакуационным путем при возникновении, к примеру, пожара.

При проектировании учитывается такой фактор, как пропускная способность. Эта величина равна числу людей, могущих пройти за одну минуту в самом суженном месте.

Требования, предъявляемые к проходимости, основаны на теоретических исследований скорости передвижения людей при подъеме и спуске.

Человек движется вниз со средней скоростью 10 метров за минуту, подымается – 8 метров за минуту.

Учитывая, что тело человека занимает примерно 0,3 м, на расстоянии 10 метров может расположиться 33 условных человека.

Соответственно, при подъеме, на 8 метрах может уместиться 26 человек.

Исходя из этих расчетов, пропускная способность при спуске равна 33 человека в минуту, а на подъеме – 26 человек в минуту.

Зная величину пропускной способности, и учитывая число людей, могущих единовременно быть в здании, проектируют количество и ширину маршей лестниц, требующихся для эвакуации. Определив ширину марша, рассчитывают размеры площадок, коридоров и ширину дверей, ведущих на лестничные площадки.

Принятые нормы предписывают устройство маршей, имеющих ширину 1100 мм для вспомогательных конструкций. Главные лестницы имеют следующие размеры в зависимости от количества эвакуируемых людей:

• 1400 мм – до 150 человек;
• 1600 мм – от 150 до 200 человек;
• 1800 мм – от 200 до 250 человек;
• 2000 мм – от 250 до 325 человек;
• 2200 мм – от 325 до 400 человек;
• 2400 мм – от 400 до 500 человек;
• 2600 мм – от 500 до 600 человек;
• 2800 мм – от 600 до 700 человек;
• 3000 мм – от 700 до 800 человек;

Более широкие марши делать не целесообразно, и при необходимости увеличивают количество. Этинормы распространяются и на проектирование для помещений производства.

Лестницы, имеющие меньшую проходимость, все равно не делаются уже 1300 мм. Иначе затрудняется пронос вещей. Исключением могут быть на производстве подъемы к индивидуальному месту работы. Их размер допускается в 750 мм.

Ширина марша определяет и размеры площадки. Она имеет размеры не менее ширин примыкающих к ней маршей.

Если на производстве предъявляются особые требования к проносу каких-либо предметов, то площадки устраиваются в соответствии с этими требованиями: к примеру, в лечебных учреждениях размеры площадки рассчитаны на длину носилок.

Нормативы для устройства лестниц

В помещениях производства уклон маршей, расположенных в лестничных клетках следует устраивать в соотношении 1:2, с шириной ступеней в 300 мм.

Из подвальных и полуподвальных помещений, а так же чердачных, допустим уклон марша 1:1,5 и ширина проступи в 260 мм. Открытые лестницы делаются с уклоном 1:1. Индивидуальные подъемы к рабочему месту допустимы с уклоном 2:1.

Технические конструкции для обеспечения контроля над оборудованием устраиваются в виде вертикальных трапов.

Наружные пожарные лестницы должны размещаться на глухих стенах зданий на расстоянии не менее метра от оконных проемов.

Конструкции должны изготавливаться по типовым стандартизированным проектам из металла.

Количество пожарных лестниц должно устанавливаться с учетом остальных спусков с уличной части помещения, предназначающихся для эвакуации людей.

Технадзор

За состоянием всего производственного оборудования, а так же за зданиями и сооружениями должны следить специальный штат инженеров-эксплуатационщиков. Так, два раза в год необходимо проводить осмотр лестниц.

Во время проверки контролируется техническое состояние маршей и сопряжений конструкций с несущими стенами и опорами. Осматривается состояние проступей, площадок и ограждений.

Все выявленные неисправности заносятся в журнал текущего ремонта, а опасные аварийные повреждения должны ликвидироваться незамедлительно.

Лестницы – наиболее травмоопасное место для человека, на производстве опасны вдвойне. Только соблюдение всех норм и требований, а так же правил техники безопасности сведет к минимуму число жертв производственного травматизма.

Требования к вертикальным лестницам на производстве

Жилые, производственные, складские, административные и многоэтажные здания различных назначений не обходятся без лестниц.

Их устанавливают не только внутри сооружений для комфортного перемещения между этажами, но и снаружи (обслуживание сооружения, эвакуация и пр.).

Второй тип конструкций может различаться назначением, материалом производства и конструктивными особенностями, но при этом должен отвечать требованиям безопасности и прочности. Технические условия и нормы для их строительства регулируют ГОСТ стандарты.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

Каков стандартный размер ступеней лестницы

Стандартные размеры ступеней указаны в ГОСТ и СНиП – по этим нормативам получаются практически идеальные конструкции.

Основные стандарты, которые нужно учитывать:

• Ступени не должны отличаться по размеру, максимум – 5 мм.
• Высота ступени не должна быть ниже 15 см, но и не должна превышать 20 см.
• От двери до лестницы – не меньше метра, но при этом расстояние должно превысить ширину самой двери.
• Размеры свеса – максимум 3 см.
• Глубина проступи от 23 до 35 см.
• Самая узкая часть забежных ступеней – 10 см, широкая – 40 см, а ходовая полоса – 25 см.

Для складных лестниц рекомендуются параметры не менее 600х1000х1200, чтобы она оставалась безопасной. Если конфигурация и наличие свободного пространства позволяют, то ступеньки можно сделать намного шире. Это пригодится для того, чтобы на второй этаж можно было удобно заносить мебель или другие габаритные предметы. Есть и еще один плюс – лестница с широкими ступенями смотрится внушительно, презентабельно и дорого.

Для винтовых сходен параметры не слишком сильно отличаются. Ширина ступенек – не ниже предела в 20 см. Рядом с центральной балкой – от 10 см, а в самой широкой части – 40.

Стоит учитывать, что все ступени необходимо монтировать под углом в 1 градус, что поможет избежать скопления воды, грязи и пыли на лестнице.

ГОСТы и расчеты

В постройке лестниц важна каждая деталь. Несоблюдение строительных норм ведет к травмам, неудобству пользования.

ГОСТ 2312078 применим к лестницам, ограждениям, площадкам с температурой эксплуатации не ниже -65 градусов. Общие требования стандарта:

• Наклон лестничного пролета — 45—60 градусов.
• Лестницы, их элементы обязаны выдерживать кратковременную нагрузку 200—400 кг/см².
• Высота марша при уклоне 45 градусов — до 4,2 м, при уклоне 60 градусов — 6 м.
• При меньшем уклоне ступени шире — 50, 70, 90 см при 45 градусах; 50, 70 см — при 60 градусах.
• Высота ограждения варьируется от 1 до 1,2 м.
• Настилы при этом ГОСТе — просечные, решетчатые штампованные, сплошные с рифлением, сварные из круглого прутка, из вертикальных параллельных полос.
• Конструкция не должна иметь острых углов, кромок.
• Уклон ступеней после монтажа не более 1 градуса.
• Соединение между площадкой и пролетом только сварное.

ГОСТ Р 53254-2009 закрепляет требования к изготовлению, монтажу эвакуационных, пожарных, приставных, временных лестничных маршей.

• Глубина приступи не менее 25 см при ширине от 90 см, с высотой ограждения более 1,2 м.
• Маршевые конструкции монтируются при высотах более 20 м, до этой высоты возможны вертикальные элементы.
• Расстояние между близкорасположенными пролетами — более 75 см.

Отдельное требование к вертикальным маршам:

• Нижний пролет разрешается изготавливать выдвижным.
• Не допускается разрушение стен в местах крепежа.
• Минимально допустимая нагрузка по центру марша — 180 кгс.
• Минимально допустимая горизонтальная нагрузка на перила — 54 кгс, расстояние между ступенями — до 35 см, от тетивы до стены — 30 и более сантиметров.
• Высота от нижней ступени до земли — до 1,5 м.
• Минимальная ширина лестницы без ограждения — 60 см, с перилами — 80 см и более.
• Проверка на прочность происходит в момент сдачи в эксплуатацию и в дальнейшем — не реже раза в 5 лет.

ГОСТ 25772 83 обобщает нормативные документы и выдвигает общие требования:

• Требования к нагрузке ограждений — 40 кгс во всех направлениях с прогибом не более 5 см.
• Покрытие опор материалами с противоскользящими свойствами.
• Расстояние от левой до правой тетивы — 40—80 см.
• Шаг ступени 30—34 см.
• Высота между землей и первой ступенью не более 40 см.
• К лестницам высотой более 5 м и уклоном от 75 градусов необходимо дуговое ограждение и конструкция для крепления страховочного ремня.
• Шаг ограждения дуги не более 80 см, с креплением между собой не менее 3 направляющих. Расстояние между маршем и дугами 70—80 см.
• Испытание конструкции не реже 1 раза в год с превышением нормативной нагрузки на 20 %.

Расчет маршевых лестниц ведется, исходя из конструкции, угла уклона, ширины, глубины ступеней.

• Оптимальной считается ширина ступени в 30 см. Это значение идеально для шага человека и не позволит ему сбиться. Чердачные лестницы, вспомогательные могут иметь меньшую ширину ступени.
• Минимальный просвет равен 2 м.
• Высота ступени не более 20 см.
• Оптимальная ширина около 1 м. Уменьшать не рекомендуется, так как это затрудняет проход 2 человек.

Проект начинают с места размещения и выбора стиля. После чего делают подробный чертеж, подбирают материалы для обшивки. Важно измерить расстояние именно от пола первого этажа до пола второго. Если нет напольного покрытия, стяжки, учитывается их толщина.

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

Система из клена

Вариация из бука

Дубовые лестницы являются самыми надежными и дорогими

Изысканный вариант из лиственницы

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

• Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
• Несущие опоры могут быть тетивными или косоурными.

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

• Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
• Ширину ступенек. Необходимый минимум 120 мм.
• Ширина пролета (марша) не берется меньше 80 см.
• Самая большая высота ступеньки 220 мм.

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

• Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
• Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
• При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

Угол наклона зависит от назначения лестницы

Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

Разметка будущего косоура с помощью металлического уголка

Готовые к монтажу косоуры

• Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
• К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

Схемы крепления перил и балясин

ГОСТ на размер ступеней эвакуационных лестниц

Особенное внимание стоит уделить стандартам лестничных элементов эвакуационных лестниц, которые требуются по регламентирующим документам.

Для специальных конструкций ширина проступи должна составлять 25 см, но не меньше при ширине марша в 90 см. Ограждающие конструкции по правилам должны быть более 120 см.

Нормы и правила пожарных лестниц с маршами предусматривают ширину и высоту ступеней в 20 см, если угол наклона составляет 45 градусов. При большем уклоне, высота подступенка может быть 30 см.

Вертикальная конструкция также имеет стандартные размеры ступеней, хотя ее внешний вид разительно отличается от типичных лестниц.

Ширина конструкции при наличии маршей должна быть 80 см. Если маршей нет, то вертикальная конструкция по ширине должны быть 60 см. Расстояние между ступенями, иначе, поручнями – максимум 35 см. Расстояние нижнего фризового элемента от земли должно быть не менее 25 см.

Требования для людей с ограниченной подвижностью

Нормативный документ

СНиП 35-01-2001 на лестницы и пандусы излагает требования к их конструктивному исполнению с точки зрения доступности для инвалидов и пожилых людей.

Цели, которую преследуют введенные в нем нормы — это:

1. Обеспечить доступность зданий для людей с ограниченной подвижностью.
2. Сделать передвижение и эвакуацию безопасными.

Основные положения

• Ширина лестниц и пандусов для малоподвижных людей не должна быть менее 1,35 метра. При ширине в 2,5 метра и более требуются дополнительные разделительные поручни.
• Все ступени в пределах одного марша делаются одинаковой геометрии и размеров.
• Максимальная высота ступени — 15 сантиметров. Минимальная ширина проступи — 30 см.
• Ребра ступеней должны быть закруглены. Дальняя от стены сторона проступи снабжается двухсантиметровым бортиком.
• Максимальная высота пандуса — 0,8 метра, максимальный уклон — 8 градусов.

Уточнение: при высоте менее 0,2 метра допустим уклон до 10 градусов.

• Минимальная ширина пандуса при одностороннем движении — 1 метр.
• Поручни обязательны с обеих сторон лестницы или пандуса. Для пандуса они делаются двойными, на высоте 0,7 и 0,9 метра (для инвалидов-колясочников и для пешеходов).

• По краю пандуса делается бортик высотой не меньше 5 сантиметров.

Оптимальные и нормативные размеры ступеней лестницы в доме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.
