Гирлянда светодиодная своими руками: электрическая схема, инструкции

Уличные и комнатные гирлянды

Первую электрическую гирлянду сделал американский телеграфист Ральф Моррис в конце семидесятых годов девятнадцатого века. Он украсил ель нитью сигнальных электрических лампочек. Чуть позже, в 1895 году, на рождественской ели перед Белым домом зажглись лампочки необычной для тех времён электрической гирлянды. Прошло много лет, изменились и сами гирлянды, и требования к ним. Эти украшения должны быть не только красивыми, но и безопасными.

Новогодние уличные гирлянды можно смело использовать в помещениях, а те, которые предназначены для внутренних помещений, развешивать на улице категорически нельзя. У них нет надёжной влагозащиты и прочных проводов, поэтому высока вероятность короткого замыкания со всеми вытекающими последствиями.

Подвешивая уличные гирлянды, обязательно проверьте, насколько они защищены от порывов ветра, не находятся ли в тех местах, куда сползают с крыш глыбы снега, не могут ли их достать маленькие дети? Это прописные истины, о которых нельзя забывать.

При покупке обязательно изучите всё, что написано на упаковке или на вкладыше (инструкции) внутри коробки. В торговых точках сертификатов соответствия может не оказаться.

Красиво смотрятся синие огоньки на новогодней ёлке

Светодиодные новогодние гирлянды позволяют сэкономить расход электроэнергии, что не скажешь про обычные ламповые гирлянды. Светодиоды безопаснее, т.к. не нагреваются.

Вывод

1. Нельзя опускать гирлянды низко к полу или к земле. Играющие детишки или домашние животные могут за них зацепиться и случайно порвать. Последствия: удар током, опрокидывание новогодней ели и прочие неприятности. Провода провисшей гирлянды нередко оказываются на мокрой поверхности пола или в луже.

2. Гирлянды с тонкими проводами чаще представляют опасность. Они быстрее перегреваются. Детям и животным их проще повредить.

3. Обязательно проверьте гирлянду перед тем, как развешивать её на ели. Не занимайтесь ремонтом нити, если часть лампочек разбилась или перегорела.

4. Не соединяйте несколько разных гирлянд вместе так, чтобы их можно было подключить к одной розетке.

5. Включённая в сеть гирлянда требует постоянного внимания со стороны взрослых людей, т.к. возможны любые непредвиденные ситуации.

Грубые провода гирлянды не всегда удаётся скрыть за ветвями ёлки

Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты».

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Шаг 3: Зажигаем!

Подключайте систему и наслаждайтесь великолепным сиянием! Вам понадобится удлинитель для наружного применения, если вы планируете использовать световой занавес на веранде или снаружи помещения. Так как пластиковый коннектор идеально подходит для соединения конец-в-конец, но недостаточно длинный для того, чтобы обеспечить все коммутации.

Настоятельно рекомендуем остановить свой выбор на постоянных способах фиксации, потому что создав такую инсталляцию единожды, вы не захотите с ней расстаться!

Поделиться:Комментарии

Разновидности светодиодных гирлянд для улицы

Светодиодные гирлянды разделяют на типы по двум основным параметрам: способ питания и конфигурация.

По типу питания устройства делятся на:

• подключаемые к электросети;
• автономные источники питания — это может быть морозостойкая уличная светодиодная гирлянда на батарейках или работающая от солнечных батарей.

Преимущество второго типа – отсутствие необходимости искать поблизости розетку. При этом использование солнечных батарей в качестве источника питания считается более удобным, а также экологически чистым способом. Так, уличная гирлянда на солнечных батареях накапливает получаемую в течение светового дня энергию, а затем постепенно тратит ее на работу светодиодов.

Уличная влагоустойчивая гирлянда, работающая от солнечной батареи

Какие можно купить светодиодные уличные гирлянды по форме и внешнему виду

Другой способ разделения уличных гирлянд – их форма. В зависимости от конфигурации, они могут использоваться для различных целей и в разных условиях:

• универсальные гирлянды – самый простой и привычный вариант, который предусматривает поочередное расположение лампочек на гибком проводе. При всей своей кажущейся примитивности, при помощи такого устройства можно украсить практически что угодно, придав гирлянде любую форму. Приобрести можно как одноцветную, так и многоцветную универсальную гирлянду с одним или несколькими режимами работы;

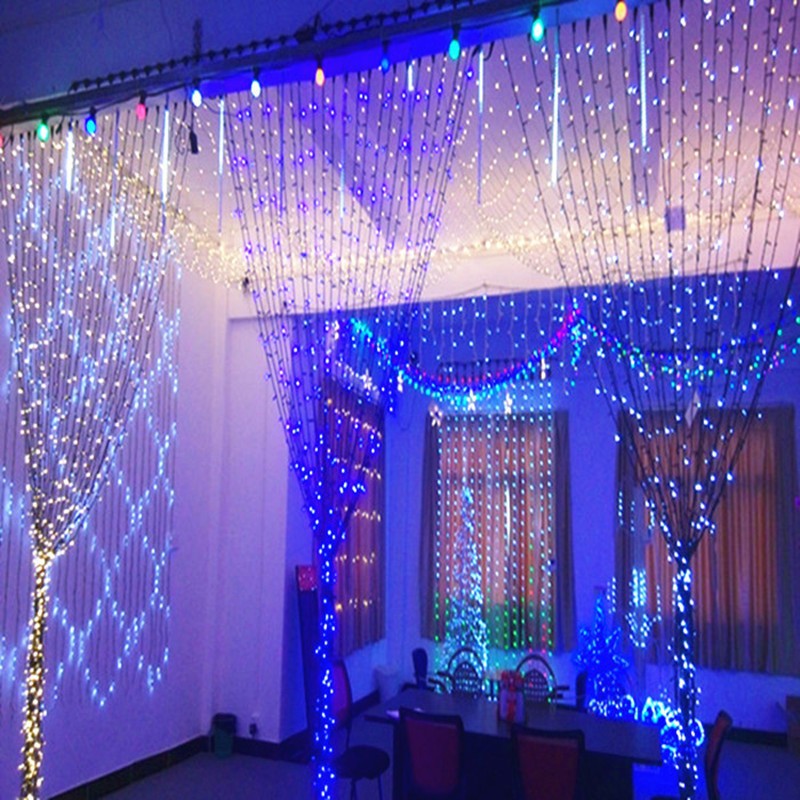

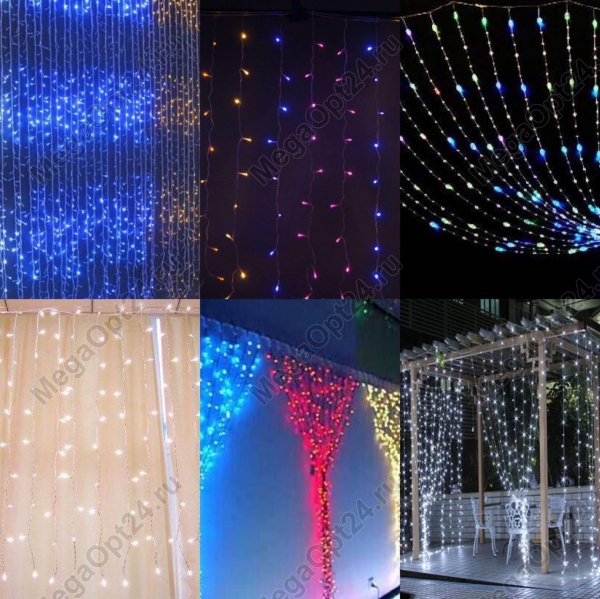

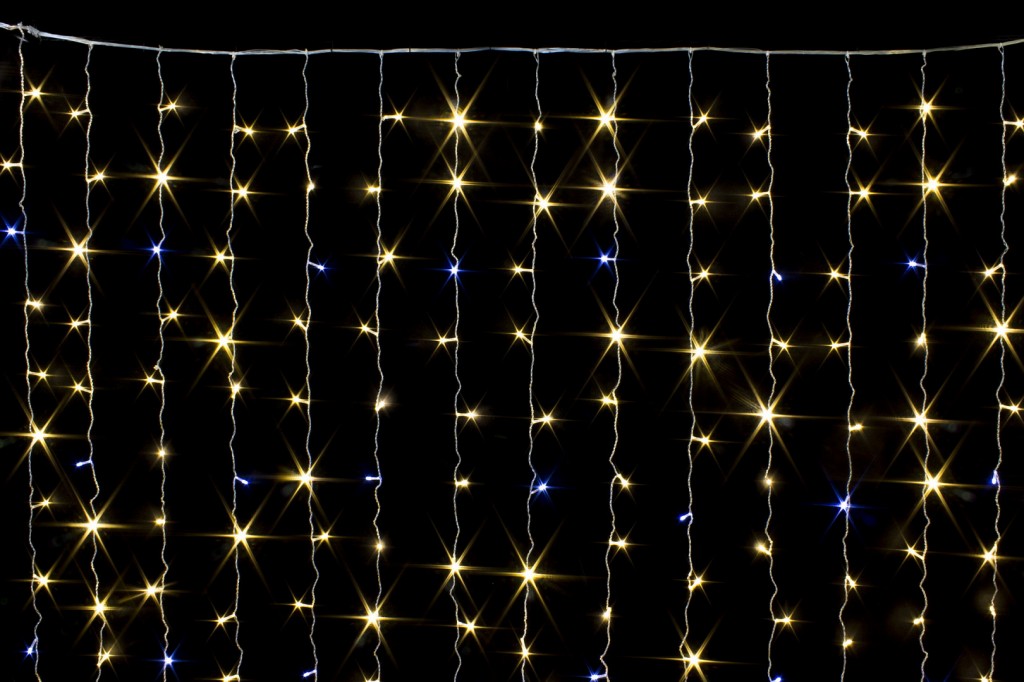

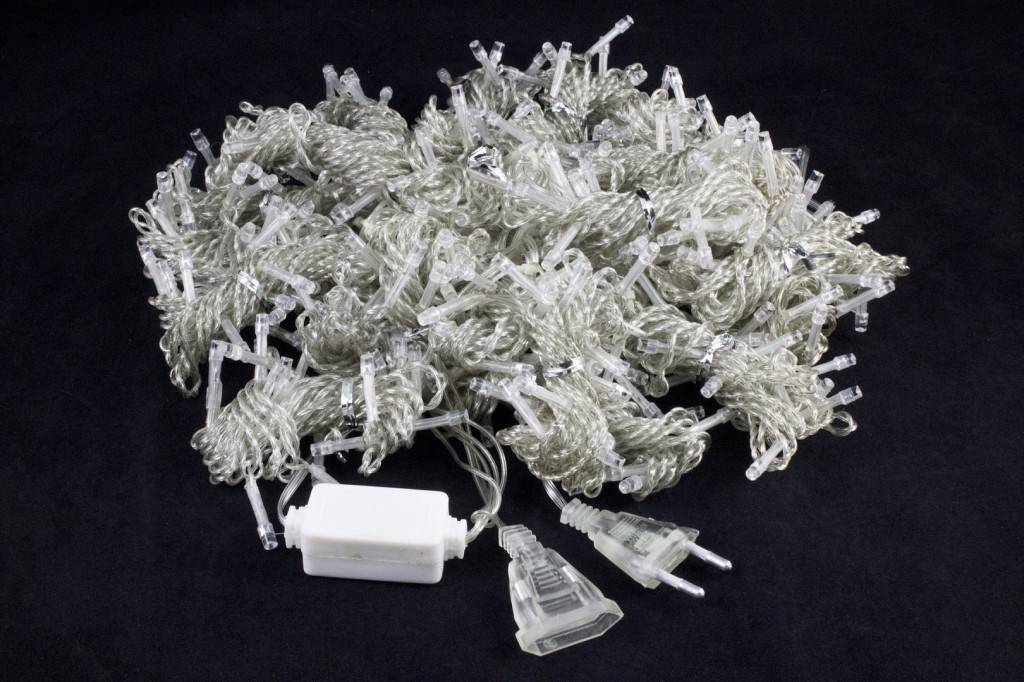

• светодиодная гирлянда-штора на окно (или как ее еще называют светодиодная гирлянда-занавес) – это кабель, располагающийся горизонтально, со свисающими нитями, на которые закреплены светодиодные лампочки. В зависимости от длины нитей, а она может колебаться от 1,5 до 9 м, такие занавесы можно использовать как для оформления оконных проемов, так и для целых фасадов. Часто можно увидеть, что они закреплены на карнизах или козырьках. Свое название эти гирлянды получили благодаря возможности контролировать поток электричества, поставляемый к светодиодам, что позволяет создать эффект капающей или текущей воды;

Карнизы частного дома украшены светодиодной гирляндой-бахромой для улицы

• устройства в виде сосулек или бахромы – купить уличную гирлянду такого типа имеет смысл, если вы хотите оригинально оформить козырек или карниз дома. Принцип ее действия схож с предыдущим видом устройств, однако количество лампочек в нитях бахромы может варьироваться. Как правило, длина одной нити не превышает 1 м, но все они отличаются друг от друга длиной. При помощи контроллера, а также группированию светодиодов в пучки по цвету, создается эффект бегущего сияния;
• светодиодная гирлянда-сетка является более сложной системой, представляющей собой множество проводов, в местах соединения которых закреплены светодиоды. Такая сетка предназначена для украшения всего фасада, проемов, а также площадок для отдыха. Используя специальные разъемы, отдельные элементы можно объединить в цельную конструкцию практически любого размера. Единственная сложность, которая может возникнуть и которую необходимо учитывать, – сами провода достаточно хрупкие и легко подвергаются механическим повреждениям. Поэтому такую сетку не стоит использовать, если речь идет об украшении деревьев.

Гирлянда-сетка отлично смотрится в качестве элемента праздничного декора различных объектов, расположенных на участке

Стоит ли купить дюралайт? Светодиодные гирлянды в трубках

Дюралайт – это особый вид гирлянд, которые представляют собой трубку, внутри которой расположены светодиоды. В зависимости от типа гирлянды, расстояние между светящимися элементами может составлять от 12 до 27 мм. При этом можно купить разноцветную уличную гирлянду дюралайт или подобрать монохромную модель.

В зависимости от типа шнура, который используется для соединения светодиодов, гирлянды могут быть круглыми или плоскими. С помощью дюралайта удобно создавать различные светящиеся фигуры, надписи, а также оформлять с их помощью фасады, витрины или рекламные вывески.

В отдельную категорию можно выделить гирлянды, которые по виду напоминают тающие сосульки. Они изготовлены на основе того же дюралайта, но благодаря контроллеру светодиоды, расположенные в свисающих нитях, постепенно гаснут. Таким образом создается впечатление, что поверхность постепенно уменьшается. В зависимости от модели, одна гирлянда может иметь от 5 до 10 таких сосулек, расстояние между которыми составляет от 10 до 50 см.

Дюралайт позволяет легко и эффектно оформлять фасады, оконные и дверные проемы, а также создавать светящиеся надписи и фигуры

Благодаря необычным эффектам, которые может создать дюралайт, такой вид гирлянд приобретает широкую популярность, когда речь идет об оформлении площадок, предназначенных для отдыха, веранд, а также фасадов домов и карнизов.

Идеи для украшения дома с помощью электрогирлянд

Гирлянды удивительно многофункциональны в плане возможностей для декорирования. Вы даже не представляете, сколько всего можно выдумать, имея в распоряжении даже самую простую гирлянду-нить! Предлагаем калейдоскоп идей для создания новогоднего праздничного настроения в доме.

Украсить гирляндой вы можете не только ёлку, но и:

• обеденный стол, в качестве оригинального дополнения сервировки;

• камин – можно разместить шнур с желто-оранжевыми огоньками, опутав поленья, или снаружи по фасаду камина;

• изголовье кровати или стену над изголовьем;

• люстру;

• композиции в настольных и/или напольных вазах, а также любой другой арт-объект системы «круглогодичного» декора;

• зеркало в прихожей или спальне – за счет отражения мерцание огоньков выглядит вдвойне эффектнее;

• окно;

• потолок — эффект звездного неба поможет создать гирлянда-сетка, растянутая по потолку. Равномерно распределенные по поверхности огоньки-звездочки могут быть белыми, желтыми, имитируя естественный цвет звёзд, воспринимаемый нашим глазом, или же красиво мерцать разноцветными огнями.

Если вы – творческая натура, предлагаем несколько креативных идей. Их реализация потребует немного больше времени, но результат будет абсолютно уникальным и эксклюзивным:

• фотогалерея. С помощью скрепок развесьте по гирлянде, растянутой по стене в несколько ярусов, снимки небольшого формата – 9х13. Такой приём органично дополнит интерьер в стиле ретро;

• светящийся коврик из дюралайта. Возьмите пряжу из шерсти и обвязывайте ее вокруг шнура, затем скрутите гирлянду спиралью — и получится очаровательный коврик;

• звёзды. Понадобится белтлайт, фоамиран (пенопластовый лист) и ножницы. Вырезайте любого размера звезды, прорезайте по центру небольшой квадратик и надевайте макет звезды на круглую лампочку. Просто и очень необычно;

• ёлка не стене. Потребуется гирлянда-нить, простой карандаш или обычное кусковое мыло и скотч, надежнее — двухсторонний ТМ 3, но может подойти и обычный – зависит от декоративного покрытия ваших стен. Предварительно сделайте разметку, чтобы наметить основные точки для фиксации и формируйте крону ёлочки;

• снежные облака. Подготовьте несколько готовых бумажных шаров на металлическом каркасе (Paper Lanterns), леску, вату, клеевой пистолет, деревянную палочку, 2 крючка и гирлянду-нить белого или голубоватого цвета. С помощью клеевого пистолета на шары наклеивается вата, а шары фиксируются к деревянной палочке, которая с помощью лески цепляется за крючки с двух противоположных краев. Сзади импровизированных облаков фиксируется гирлянда, свисая вниз вдоль облаков. Включайте гирлянду – и наблюдайте, как бесконечно идет снег, искрясь и переливаясь!

Надеемся, что наша статья была полезной и поможет создать атмосферу праздника в доме в грядущие новогодние и рождественские праздники!

Как починить гирлянду

Как правило, у гирлянд довольно простая конструкция и типичные неисправности, которые легко устранить даже без специальных навыков и инструментов. Но в некоторых случаях может понадобиться паяльник и мультиметр. Поэтому, возможно, всё же придётся обратиться к знакомому радиолюбителю.

Причиной неполадок гирлянды, как и любой электротехники, является выход из строя одного или нескольких элементов схемы. Чинится всё обычно заменой неисправной детали, которую можно найти в другой гирлянде или какой-то сломанной технике.

Неосторожное обращение с электрогирляндой может обернуться ударом тока или порчей прибора. Все действия вы выполняете на свой страх и риск. Лайфхакер не несёт никакой ответственности.

Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами.

Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым.

У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой.

Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.

Причина 1. Обрыв провода питания

Тонкие проводки часто повреждаются, ломаясь у вилки или отрываясь от платы внутри блока управления.

Как исправить

Пошевелите провод у вилки и рядом с коробочкой. Если гирлянда заработает, значит, проблема найдена и останется только заменить кабель, разобрав блок контроллера.

Если нет — поиск неисправности нужно начать с кабеля питания. Откройте крышку, отпаяйте два идущих к плате провода и замените их на рабочий провод с вилкой.

Если на плате нет видимых повреждений, это должно помочь и гирлянда заработает. В противном случае проблему нужно искать в диодах питания.

Причина 2. Сгоревший диодный мост

Скачки напряжения могут вывести из строя один или несколько диодов диодного моста. Как следствие, на плату не будет подаваться питание и гирлянда не включится.

Причина 1. Обрыв цепи одной из веток

Из-за плохого качества провода могут обломаться либо у самой платы, либо где-то между светодиодами. В обоих случаях цепь размыкается и светодиоды перестают светиться.

Причина 2. Сгоревший светодиод

Часто горят и некачественные светодиоды. При последовательном соединении это означает такой же обрыв цепи, как и в предыдущем случае.

Причина 3. Поломка тиристора

При выходе из строя управляющего тиристора одной из линий все светодиоды одного цвета перестают работать.

Как устранить

Исправить поломку можно только заменой тиристора на рабочий от другой гирлянды или подходящий по номиналу. Для проверки нужно использовать мультиметр или прибегнуть к следующему способу.

Определите провод нерабочей ветки и поменяйте местами с одной из исправных, отпаяв или обрезав и соединив скруткой. Если дефектная линия после этого заработает, значит, проблема в тиристоре.

Провода, которые идут к тиристорам, обычно расположены в ряд у одного из краёв платы. На противоположном будет всего два провода — это питание. Перепутать их сложно.

Причина 1. Надрыв провода ветки

Из-за надлома жил внутри провода в цепи одной из веток нарушается контакт. Ток ещё проходит, но его уже не хватает, чтобы зажечь все светодиоды.

Причина 2. Сломанный тиристор

Из-за неисправного тиристора одной из линий может быть недостаточно тока для нормальной работы всех светодиодов.

Причина 1. Выход из строя конденсатора

Пересыхание, течь или вздутие электролитического конденсатора вызывает сбои в работе контроллера.

Причина 2. Поломка резистора

Сгоревшие резисторы также вызывают неполадки в работе контроллера и нестабильную работу режимов свечения.

Причина 1. Поломка микросхемы

Повреждение микросхемы контроллера заставляет все светодиоды гореть одновременно и не мигая. Режимы перестают работать, а при нажатии кнопки огоньки загораются и гаснут, если её отпустить.

Как сделать гирлянду с «бегущими огнями»?

Чтобы сделать иллюминацию по типу «бегущих огней», потребуется запастись гирляндами. Их понадобится три, каждая с несколькими группами параллельно бегущих огней. Чтобы воссоздать эффект перетекающих огоньков, используют трехфазный мультивибратор на транзисторах VT-1-VT3. Запуск облегчается посредством монтажа конденсатора емкостью 0,1 мкФ в плече транзистора VT2.

Итак, как же сделать светодиодную гирлянду мигающей? При помощи двухполупериодного выпрямителя обеспечивается питание автомата. Опция реализуется за счет монтированных диодов VD1-VD4.

Теперь вы знаете, как сделать светодиодную гирлянду мигающей. Допускается монтировать гирлянду на основании в форме квадрата, круга, сердца. Такое панно можно повесить на улице или внутри помещения. Светодиодные гирлянды, которые вам встречались не единожды в новогодние праздники, эффектно выглядят и придают интерьеру особенный вид.

По правде говоря, новичку будет непросто реализовать такой проект, электрическую схему светодиодной гирлянды вы можете наблюдать ниже.

Сделать огоньки для украшения дома, фасада или елки вполне возможно. В процессе конструирования важно позаботиться о качественной изоляции провода, ведь именно от этого зависит пожаробезопасность и безопасность вообще. Этому фактору уделяйте максимальное внимание. Уровень сложности выполнения задачи зависит от того, какой тип свечения для гирлянды светодиодной, своими руками созданной, вы выберете.

Украшение окна гирляндой самодельной, но светящейся

Как оформить новогоднее окно? Это можно сделать самостоятельно. Изготовить такое украшение очень легко и дешево. Для этого понадобятся: специальная бумага, которая не горит, ножницы, клей, жестяная банка, маленькая круглая свечка.

Жестяную банку надо обмотать бумагой, чтобы отмерить диаметр и обозначить его. После этого на бумаге нужно вырезать различные элементы небольшого размера. Это могут быть звездочки, маленькие снежинки, сердечки и другие. Главное, не очень большие. При этом оставить нетронутым бумагу сверху и снизу. Далее, следует заняться банкой. Из нее нужно сделать подставку для свечки. Она должна напоминать маленький стаканчик высотой буквально три сантиметра. Затем стенки ее с внешней стороны надо смазать клеем. Подготовленную бумагу также склеить по замеренным ранее меркам. Должна получиться трубообразная форма. Как только она будет готова, ее надо одеть на банку, смазанную клеем, и плотно прижать. Но делать это нужно аккуратно, чтобы избежать морщин на бумаге. Гирлянда на окна практически готова. Далее, все зависит от того, будет она стоять или висеть.

Чтобы сделать висячую гирлянду, понадобятся иголка и прочная нить. По бокам надо проколоть симметричные дырки с помощью иголки, а затем пропустить через них нить. Получится своеобразная петля, которая позволит повесить такую гирлянду. При этом стоит быть внимательным, поскольку внутри будет гореть свечка. Постоянно надо следить за состоянием и не оставлять горящей ее на ночь. Такие гирлянды чем-то напоминают бумажные фонарики. Их можно делать в большом количестве и украшать не только окна, но и другие части дома. Они смотрятся очень красиво и необычно, особенно если сделаны своими руками.
