Гаражные ворота рольставни своими руками

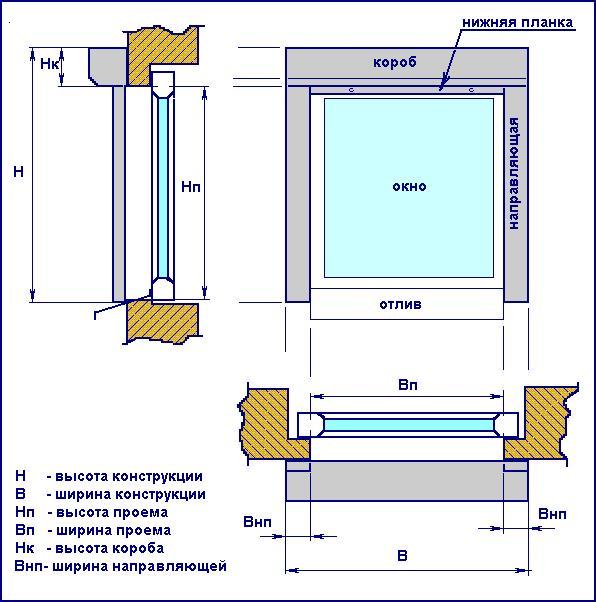

Схемы монтажа рольставен:

Что может осложнить монтаж или сделать его невозможным?

1. Нарушенная геометрия: бывает так, что проемы (в большинстве случаев, по вине строителей) имеют не четкую прямоугольную форму, а в виде правильной или неправильной трапеции, что делает монтаж короба невозможным. Нарушение проекции ворот также принесет немало хлопот при установке. Немаловажным являются углы проема – они должны иметь четко 90 градусов;

Последствия монтажа рольставней на дверной проем с нарушенной геометрией

2. Наличие близко проходящих коммуникаций: особый случай – когда в зоне предполагаемого монтажа близко проходят газовые трубы или силовой кабель;
3. Отсутствие возможности закрепить короб рольставней в проем: очень часто строения снаружи отделаны сайдингом или пенопластом, что делает невозможным крепления короба рольставней к проему;
4. Отсутствие защитных козырьков: при наружном монтаже короба и при отсутствии защитного козырька над ним, осадки могут проникнуть внутрь короба и привести к коррозии блоков и направляющих. О других типичных неисправностях рольстаней вы можете узнать в этой статье.

Часто читают по теме: Рольставни в туалет

Как открыть рольставни вручную?

Если дублирующий ручной привод отсутствет, Вы столкнетесь с обоснованными, но решаемыми сложностями, главная из которых – вес полотна рольставней, достигающий иной раз 40 кг. Для того чтобы руками открыть роллеты, необходимо отсоединить от короба выключатели, что автоматически разблокирует полотно. Если его вес не слишком тяжелый – можно поднять полотно самостоятельно.

Важные меры предосторожности

Обратите внимание, что все время, пока Вы открываете рольставни, они были отключены от питания. Проверьте, что ключ находится в выключенном положении. Не стойте под полотном во время его открытия. Займите положение рядом с роллетами, предусмотрительно обезопасив себя от возможных травм.

Общий алгоритм вскрытия роллет:

1. демонтаж крышки короба;
2. отсоединение силовых тяг от вала;
3. проверка натяжения инерционной пружины (если она, конечно, есть);
4. разъединение полотна и вала (с вала снимаются тяговые пружины);
5. снимается полотно, аккуратно скручиваясь с вала.

Не следуя алгоритму, открыть рольставни изнутри (при неработающих механизмах управления) практически невозможно. Исключение составляют ситуации, когда роллета оснащена пружинно-инерционным механизмом – в этом случае, достаточно лишь разблокировки внутренних замков и задвижек (если они есть), чтобы сила скручивания пружины быстро подняла полотно, таким образом открыв роллету.

В отсутствии ПИМ (пружинно-инерционного механизма) возможен также вариант открытия без частичного демонтажа, но он довольно сложен. Например, если полотно невозможно поднять из-за прерывания контактов концевых стопоров – снимается крышка, отключается питание роллеты и восстанавливается целостность электроцепи.

Таким образом, в большинстве случаев без демонтажа просто не обойтись – полотно, для дальнейшего ремонта роллеты, необходимо снять и аккуратно свернуть.

• Как запираются рольставни?
• Как механически открыть электрические рольставни?
• Как натянуть пружину рольставни?
• Как открыть рольставни без ключа?
• Как отремонтировать рольставни своими силами?
• Как смазать замок на рольставни?
• Как утеплить рольставни зимой?
• Как чистить рольставни?
• Можно ли красить рольставни?

Вызвать замерщика Рассчитать стоимость *Бесплатный вызов замерщика осуществляется в пределах МКАД

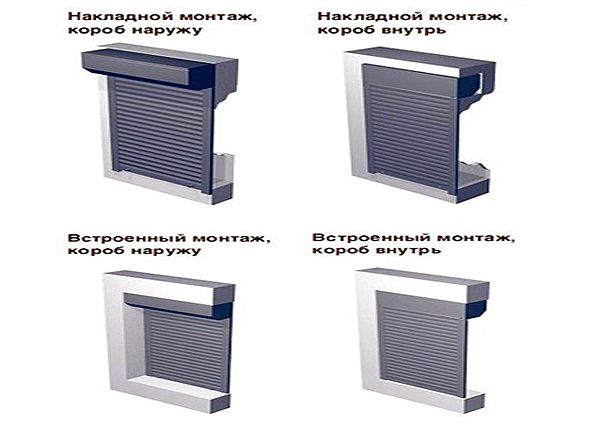

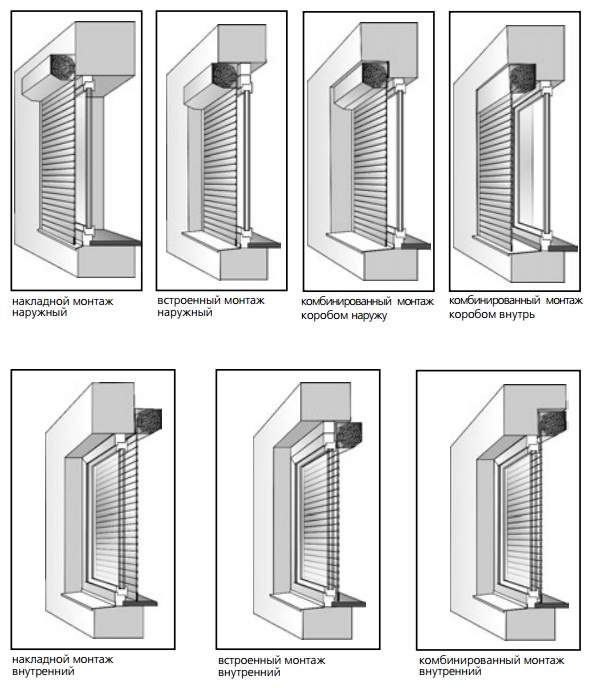

Виды монтажа рольставней

Существует три основных вида монтажа:

1. Накладной
2. Встроенный
3. Комбинированный

Накладной монтаж – самый распространённый, потому что для него не требуется подготовка откосов проёма и подготовка ниши для установки. Короб устанавливается непосредственно над оконным или дверным проёмом, а направляющие располагаются по бокам на внешней стороне стены. В закрытом состоянии рольставни находятся на уровне поверхности стены.

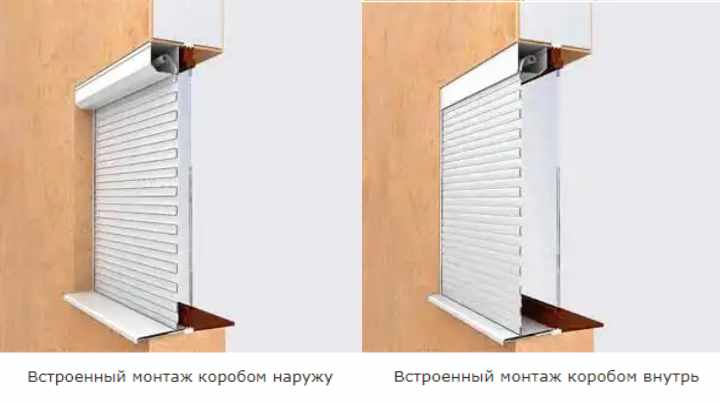

Встроенный монтаж предполагает расположение всей конструкции в нише окна или дверного проёма. При таком монтаже двери и окна должны открываться в противоположную сторону.

Комбинированный монтаж потребует специальной выемки в верхней части ниши, над оконным или дверным проёмом, которую делают ещё на этапе создания проекта. В итоговом варианте короб и полотно рольставен не будут выходить за границы стены.

Отличие накладного и встроенного монтажа от внутреннего в том, что короб с поднятым полотном не мешает открыванию оконной или дверной створки.Варианты установки рольставней

Электрический привод в работе конструкции

Управление рольставнями может осуществляться при помощи электропривода. Это наиболее удобный и распространенный способ открывания и закрывания конструкции, позволяющий использовать ставни любого размера. Одним из самых долговечных приводов можно назвать немецкий SOMFY. Производитель выпускает разные модели, максимальная грузоподъемность которых составляет 200 кг. Внутри вала размещают электрический привод, который и наматывает полотно. Вращение детали происходит благодаря усилию привода. Если в вашем помещении часто отключают электричество, вам подойдет модель, оснащенная системой аварийного отключения. Такие рольставни можно поднять вручную, так как они имеют дополнительную ручку для этого.

Для того чтобы нельзя было поднять полотно, отключив электропитание, используют специальные блокирующие ригели. Это поможет защитить систему от несанкционированного открывания. Устройство оснащается специальными выключателями, которые не позволяют нажать одновременно клавишу для подъема и опускания. Обратите внимание на то, что обычный выключатель для люстры для электропривода не подойдет.

Виды профилей

Основными материалами для изготовления рольставней являются алюминий и сталь. Алюминиевый профиль имеет меньший вес, высокую стойкость к коррозии и стоит дороже стального. Стальные ламели необходимо беречь от механического повреждения, потому что царапины на покрытии приводят к образованию коррозии. Такое полотно имеет значительный вес и требует установки мощного двигателя. По способу изготовления профили делятся на два вида:

• С вентилируемыми вставками

  полосы роликовой прокатки, которые могут заполняться полиуретановой пеной;

• экструдированные профили с ребрами жесткости, отличающиеся большей толщиной стенок.

Обратите внимание! Тип профиля оказывает влияние на стойкость к ветровой нагрузке и сопротивляемость взлому, от него зависит максимально допустимая ширина ворот. При установке в неотапливаемый гараж используются рольставни с вентилируемыми или смотровыми вставками, которые обеспечивают естественное освещение и вентиляцию.

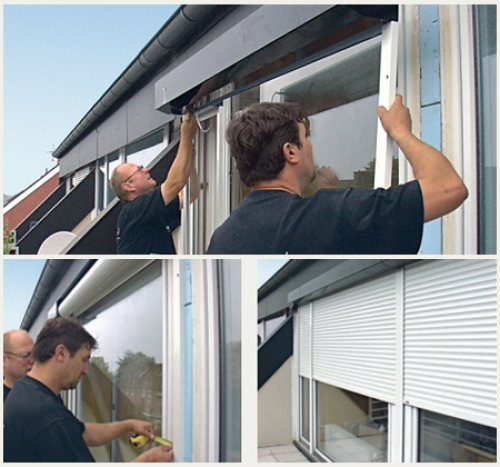

Монтаж ворот

Как уже было сказано, покупка и установка рольставней стоит очень дорого — это, по сути, единственный неисправимый и существенный недостаток. Квадратный метр стали для их изготовления стоит около 120 долларов, декорирование тоже очень небюджетное. Естественно, можно выбирать металл подешевле — алюминий, к примеру, или «сэкономить» на цвете — купить белые ворота.

А можно не заморачиваться на экономии и установить их самому. Купив рольставни и решившись на самостоятельную их установку, нужно помнить несколько деталей. Первым делом, естественно, нужно внимательно прочесть инструкцию и проверить комплектацию составляющих. В набор должны входить:

• защитный блок;
• направляющие;
• полотно из выбранного вами металла;
• барабан и механизм управления;
• крепежные элементы.

Также важно разобраться со стенами — идеально, если они ровные. Если нет — придется штукатурить-выравнивать таким образом, чтобы направляющие элементы подходили к ним как можно плотнее и были параллельны (погрешность может быть не более 5 миллиметров).

Необходимые инструменты:

• перфоратор и дрель, шуруповерт, болгарка;
• клепальник;
• молоток и кувалда;
• набор ударных инструментов;
• пассатижи и кусачки;
• ножовка и ножницы по металлу;
• наборы напильников, отверток, гаечных ключей;
• силиконовый пистолет;
• электропаяльник на 60 Вт, электротестер и удлинитель на 30 м;
• электро-индикаторная отвертка;
• 5-метровая рулетка;
• 125-миллиметровый штангенциркуль;
• набор сверл по металлу и буров по бетону.

Также нужна строительная каска на случай проблем с координацией, защитные очки и лестница для работы наверху. Порядок работ следующий:

1. С помощью сверла нужно подготовить отверстия под крепеж 40-50-сантиметровым шагом — это нужно для установки направляющих. Должны получиться сквозные отверстия, рассверленные с внешней стороны планки.
2. Необходимо подогнать конструкцию ворот по уровню дверного проема, координатам горизонталей и вертикалей. Прикинуть, вставив непосредственно рольставни, где будет находиться крепеж и место бурения для приводного отверстия, сделать карандашом разметку. Разместить две полосы по краю проема. После — спроецировать нарисованные на стене точки для помещения привода на края короба, пробурить обрисованные точки перфоратором.
3. Существует множество вариантов по монтажу рольставен. К примеру, роллеты с защитным коробом можно установить как наружным, так и внутренним способом. В первом случае усиливается защитоспособность от проникновения и снижается вероятность повредить дверь, во втором — появляется возможность управления воротами изнутри. Установив профили внутрь проема, человек обеспечивает себе спокойный сон — взломщикам поставлены шах и мат, так как они не смогут ни раскрутить их, ни поддеть, ни поломать.
4. Если ворота с автоматикой, перед закреплением направляющих элементов нужно вставить в них шнур, ленту либо корд. Это — кабель. Если монтаж наружный, то он проводится через стену и закрепляется, а затем с помощью вставки дюбелей в соответствующие отверстия фиксируются направляющие. Технологические отверстия должны быть заглушены, зазоры — заделаны. Следует заметить, что «автоматика» иногда перегревается и оттого перестает работать — но это не страшно, нужно просто немного подождать, пока она остынет. Кроме того, автоматическое управление — еще один плюс к защите имущества, находящегося внутри гаража. Его, например, можно соединить с системой пожарной сигнализации, и при малейшем признаке дыма роллеты откроются сами по себе. В случае потери пульта можно отключить электроэнергию и запросто поднять их вручную. А если рольставней в доме несколько — к примеру, на воротах гаража и на входной двери, их можно открывать одним щелчком.
5. Дальше — дело техники, то есть, дело инструкции по установке и эксплуатации. Под конец должна получиться единая конструкция без лишних комплектующих, «не пригодившихся» или «оставшихся».
6. Завершающий этап: фиксирование системы. Дабы увеличить надежность, нужно рассверлить головки всех выступающих саморезов — тогда люди, которые незаконно захотят проникнуть в гараж, не смогут их снять. В качестве альтернативы можно запечатать их силиконовым герметиком.

При внимательной и правильной установке можно избежать дальнейших расходов на ремонт по запредельным ценам.

Заметим, что рольставни требуют тщательного и качественного ухода. В отверстиях между полосами скапливается грязь и пыль, ведь они выступают фильтром окружающей среды для помещения. Чистить их нужно как минимум раз в три месяца, иначе нежелательные элементы из атмосферы накапливаются, и очистка без химии не представляется возможной — а сильнодействующие элементы противопоказаны поверхностям некоторых металлов.

Перед тем как приступать к очистке, нужно перепроверить направляющие — там могут скапливаться листья и прочий мусор. Также необходимо помнить, что придирчивости в уборке требует не столь само покрытие полотна, а ламели и их шарнирные соединения и сопряжение. Хорошими помощниками в их очистке могут стать мягкая щетка и пылесос.

Выясняем особенности рольставен из поликарбоната

Рольставни не просто украсят Ваш фасад, но и поспособствуют защите дома от воров и непогоды. Также рольставни из поликарбоната помогут оптимизировать освещённость помещения. Данная защитная конструкция состоит из роллетного полотна из ламелей, цилиндра, направляющих и короба. Данная система допускает открытие и закрытие их во всевозможных направлениях под разным уклоном. Они отлично подходят для обеспечения охраны помещений, находящихся внизу здания. Кроме того, рольставни можно применять в качестве перегородки внутри строения.

Разнообразие рольставней

Рольставни изготавливают из алюминия или металла и они способны принимать разнообразную форму (арочную, прямоугольную, трапеция и прочие). Существует огромное количество видов и типов данного устройства. По использованию профиля рольставни разделяют на такие разновидности:

• легкий (не для усиления защиты от взлома, а от прохлады и звука);
• усиленный (для максимального предохранения от проникновения);
• решётчатый (магазины, торговые центры и пр.).

По способу управления следует выделить такие рольставни:

1. Механические (ленточный привод, карданный механизм, тросовый редуктор, пружинно-инерционный механизм).
2. Автоматические (с электроприводом, проводным контролем и радиоканалом).

Существует специальная программа при которой конструкция автоматическидвигается в указанное время. Благодаря согласованности с измерителем силы ветра и осадков встроенных рольставен можно быть спокойными: Ваши оконные конструкции будут постоянно застрахованы от градовых “атак”, ударов веток и прочих природных явлений.

Типы крепления

Рольставни также различаются по типу крепления и бывают:

• встроенные (ставятся в проём, без выступа за его пределы);
• накладные (установка короба над проёмом и боковое крепление направляющих);
• с коробом внутрь (монтаж к торцевой части оконного отверстия);
• со вмонтированным коробом (особое углубление в отверстии над окном).

Особенности и преимущества

Прежде всего следует отметить такие отличительные особенности рольставен:

• лучшая охрана помещения от проникновения воров;
• защиту от ветра, солнечных лучей и постороннего шума;
• прекрасный внешний вид;
• удобство в использовании( легко прячется в короб);
• универсальность конструкции;
• могут служить воротами для гаражей;
• многофункциональность(защитная и декоративная функции);
• регулировка освещенности в помещении;
• свойство теплозащиты;
• разнообразие цветов;
• наличие ручного или электрического привода.

Прозрачные конструкции и их достоинства

Такие защитные изделия производят из сотового поликарбоната. Это ультрасовременная, удобная фурнитура для реализации различного рода дизайнерских задумок.

Роллеты из поликарбоната это:

• эффективная защита от палящего солнца и комфортный микроклимат в помещении;
• пропускание дневного света в закрытом положении;
• защита от любопытных прохожих;
• энергосберегающие свойства;
• простота в содержании и уходе;
• стойкость и легкость;
• ударопрочность;
• шумо и звукоизоляция;
• долговечность(до 15 лет).

Для изготовления данных конструкций используют ламели из ударостойкого поликарбоната. С внешней стороны ламели обрабатываются специальным слоем защиты от ультрафиолета.

Светопрозрачные роллеты часто используются в качестве внутренней перегородки-барьера(терраса, беседка, навесы и офис). Существует большая цветовая гамма поликарбоната и это поможет подобрать необходимый оттенок, который идеально подойдет к Вашему интерьеру или экстерьеру.

Как изготовить рольставни своими руками

Если у Вас возникло желание сделать данную конструкцию самостоятельно, то следует прежде определиться со способом ее монтажа(накладной или встроенный внешний или внутренний). Чаще всего используется внешний, накладной монтаж(короб на улице над проемом), так как он не нуждается в подготовительных работах. Изготовление и монтаж роллетов состоит из таких этапов:

• подготовительный(замеры проема, проверка уровня и качества откосов);
• выбор необходимой фурнитуры(учитываем материал стен, глубину крепежа);
• монтаж и установка.

• собирать раму, состоящую из короба и направляющих;
• проделать в раме отверстия для креплений(диаметр 8 мм);
• отверстие для привода( диаметр зависит от системы управления);
• намечание мест для установки дюбелей, путем прикладывания рамы к проему;
• крепеж конструкции;
• сборка полотна из ламелей и крепеж к валу;
• проверка.

Важно запомнить, что для правильной работы конструкции, следует настроить систему привода. После этого необходимо несколько раз проверить работу самодельного устройства(беспрепятственное движение, отсутствие посторонних звуков).Только после этого Вы можете быть уверенны в надежности и практичности конструкции, которая защитит ваше жилище.

Цены на защитные конструкции-роллеты

Стоимость на роллеты из поликарбоната напрямую зависят от:

1. Размера.
2. Типа привода.
3. Запирающего устройства.
4. Дополнительных функций.

В среднем стоимость данной конструкции высчитывается так – 6 тысяч/1000 мм кв. и зависит от общей площади и дополнительных элементов.

Если вы хотите покрыть свою крыше поликарбонатом, то узнайте в нашей статье, как правильно класть этот материал на крышу, наши советы помогут вам справиться с задачей быстро и легко.

Если вы хотите сделать качественное помещение для домашних птиц, то читайте, как сделать надежный птичник из полимерных листов, мы поведаем вам обо всех нюансах.

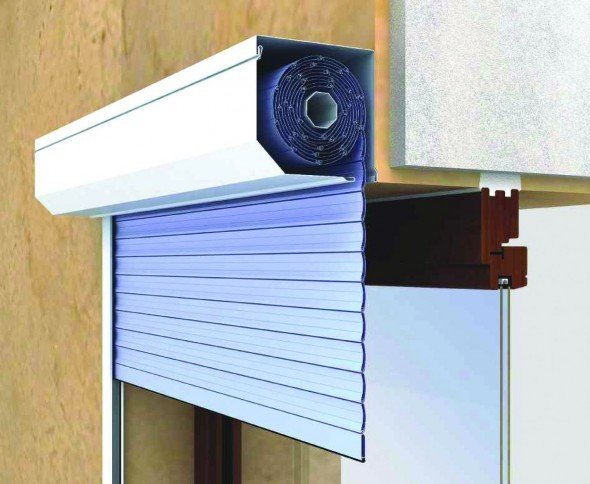

Из чего состоят роллетные ворота?

Устройство роллетных групп представляет собой полотно гибкого вида, собранное из элементов, называемых ламелями. Во время управления, оно поднимается вверх, скручиваясь в рулон, помещаемый в короб. Полотно перемещается по специальным направляющим, что фиксируются по обе стороны от проема.

Плотно представляет собой ламели из алюминия, что крепятся друг к другу посредством специальных замковых соединений. Такое необычное строение, а также особенный принцип работы позволяют выделять такую систему в отдельную группу воротных конструкций.

Разновидности ламелей:

1. Экструдированные: обеспечивают высокий уровень защиты, прикрывают въезд на территорию частного владения, либо в гараж.
2. Роликовой прокатки: оснащаются мягким наполнителем, используются в цехах, иных промышленных помещениях.
3. Вентиляционные: содержат специальные отверстия, позволяющие создавать оптимальный уровень воздухообмена. Модели содержат вставки из поликарбонатного сырья, что позволяет впустить внутрь дневной свет. При наличии таких отверстий, открывать конструкцию, чтобы наблюдать за происходящим снаружи, не требуется.
4. С пенонаполнителем: подходят для оснащения массивных ворот, здесь профиль содержит вспомогательный материал твердого типа. Эти модели немного похожи на экструдированные, однако отличаются легкостью веса. Впрочем, уровень защиты от взлома у них немного ниже, чем у аналога.

Предварительные мероприятия

Прежде чем провести установку роллетов, нужно провести следующие мероприятия:

• В первую очередь нужно измерить и сравнить диагонали проема. Разница между диагоналями может составлять до 5 мм. Работы, связанные с измерением необходимых габаритов, достаточно простые, однако в них крайне просто ошибиться, поэтому целесообразно несколько раз измерить нужный размер, чтобы принимать какие-то ответственные решения.
• Вертикальность боковых откосов, а также горизонтальностью верхнего, однозначно нужно поддавать тщательной проверке. Целесообразно использовать строительный уровень, чтобы установить достаточно точное значение. Специалисты отмечают, что горизонтальные и вертикальные отклонения должны составлять не более 1,5 мм на один метр длины.
• Откосы не должны иметь неровностей, а также штукатурки, которая осыпается. Не должно быть и сколов, которые делают проем непригодным для дальнейших ремонтных мероприятий.

Конечно же, во многих жилищах встречаются ситуации, при которых проемы не соответствуют вышеуказанным требованиям. Это говорит о необходимости в проведении штукатурки или отделки каким-то другим способом. Отдельно хотелось бы отметить, что рисковать при монтаже роллетов не следует. Если отклонения внушительные, то нужно провести полный объем работ по выравниванию, иначе в другом случае последствия могут оказаться слишком негативными.

Для выравнивания нужны следующие инструменты:

• молоток;
• дрель и перфоратор (также потребуются сверла по металлу и бетону);
• клепальный пистолет;
• шуруповерт;
• плоскогубцы;
• ножницы по металлу;
• отвертки;
• строительный уровень;
• рулетка;
• маркер.

В некоторых случаях существует необходимость в стремянке, но только тогда, когда рольставен находится на высоте 1,5 метра.

Для того чтобы подключить привод, потребуется индикаторная отвертка либо мультиметр. Нередко требуется герметизация стыков направляющих и самой стены. Для этого дела приобретается герметик, который можно найти в любом строительном магазине или супермаркете (приобретать нужно с монтажным пистолетом).

Сразу после того, как была совершена покупка роллетов, следует тщательно проверить состояние и комплектацию продукции. Важнее всего обратить на присутствие повреждений, которые могут создать серьезные проблемы при монтаже. При обнаружении проблем следует тут же обратиться к продавцу, чтобы совершить полную замену продукции.

Способы установки

Существует несколько способов установки сантехнических роллетов. Их можно поделить на встроенные и накладные. Каждый тип имеет свои особенности, однако основный акцент в таком случае делается на момент установки. Первые лучше использовать в момент проведения основного этапа работ. Вторые же в том случае, если все работы были окончены, и только после этого пришла идея установка рольставен.

Могут возникнуть и другие особенности. Среди них можно выделить такие:

• тип открытия устройства (ручное, автоматические, комбинированное);

• материал (от этого зависят некоторые особенности установки);

• место использования (коммуникации, окна, другие пространства).

Монтаж короба достаточно простой процесс. Достаточно использовать специальные шины, которые, собственно говоря, и будут держать короб. Также его необходимо дополнительно зафиксировать с помощью дюбелей, равномерно закрутив их и с помощью уровня отрегулировать всю конструкцию. После этого можно приступить к прикреплению полотна к валику. Для этого лучше всего использовать ригели. Еще одним важным моментом является установка стопоров. Они будут останавливать конструкцию в положено месте и надежно фиксировать ее. Последним шагом станет установка управляющих элементов, что особенно важно в случае с автоматическими рольставнями.

Использование рольставен – отличная возможность сделать помещение более красивым. При этом можно забыть о вечно портящим вид трубах, торчащих со всех сторон. В то же время всегда есть возможность беспрепятственно получить доступ ко всем необходимым коммуникациям и провести необходимые ремонтные работы.

Использование столь не хитрого приспособления позволяет решать одновременно несколько проблем, которые раньше считались большими. При этом стоимость подобных конструкций вполне достаточна, что позволяет использовать ее каждому желающему. Санузел обретет совершенно новый вид. При этом затраты будут минимальными, а возможности использования – максимальными. Главное – правильно установить, а как это сделать, можно увидеть в видео.

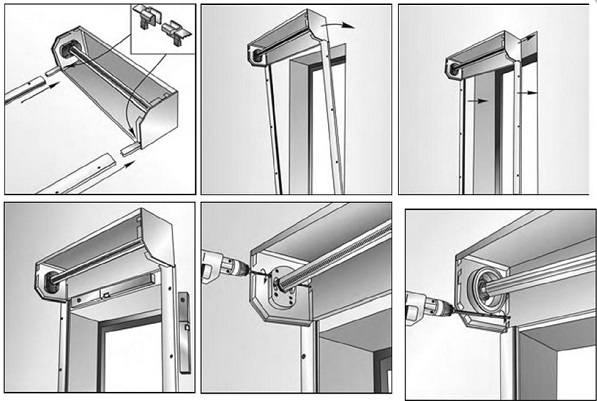

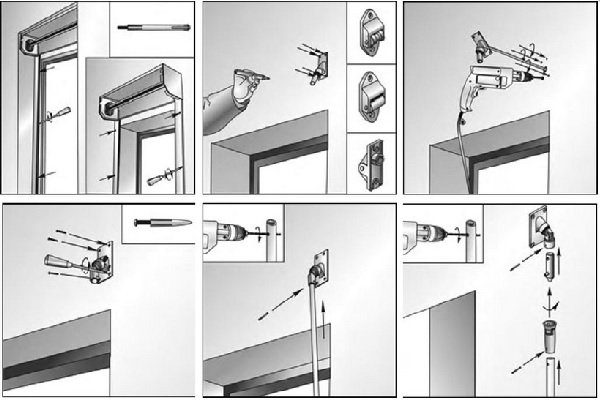

Фотоинструкция по установке рольставен в туалет

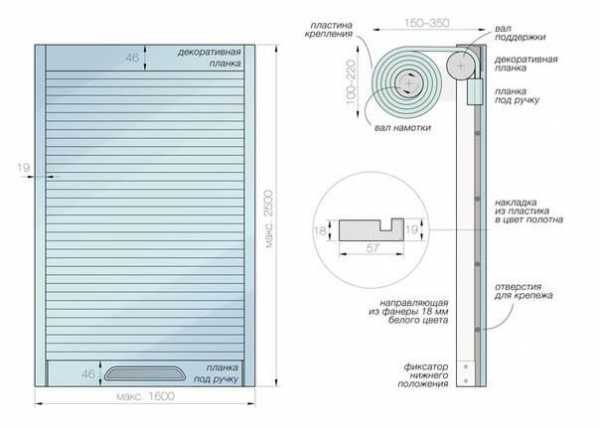

Составные части

Перед тем как приступить к монтажу защитного полотна на окна, надо определить, какие элементы входят в его конструкцию. Здесь всё довольно просто. Составные элементы следующие:

• Полотно. Расценивается как основная часть роллетов. Включает элементы одинаковой ширины и длины, соединённые промеж собой.
• Направляющие профили. Гарантируют равномерное движение планок у полотна.
• Механизм для управления. Его помещают в короб. Состоит из различных элементов, например, рукоятки, пульта управления.
• Замки, выступающие в роли системы блокировки.

Это нужно знать

Во время монтирования роллеты на окно, его можно установить рулоном к стене или рулоном от стены. Если установить рулон впереди, то между шторой и стеклом зазор будет минимальный.

Механизм намотки может располагаться с любой стороны, главное — чтобы вам было удобно ним пользоваться.

Если заглушка не входит в рулон, то не нужно прилагать усилия, чтобы ее не сломать. Деталь нужно слегка провернуть вокруг оси, тогда она найдет свое место и станет как надо. Чтобы рулон выставить правильно, нужно использовать уровень. При правильном соединении вала с механизмом цепочка будет двигаться легко. Перед тем как прикрепить кронштейн с цепочкой, нужно быть уверенным, что цепочка не перекручена. В интернете есть много материала на тему: «Как сделать роллеты на окна своими руками». При желании можно посмотреть подробный мастер-класс и делать конструкцию из выбранного вами материала.
