Для домашнего мастера, задумавшего построить надежные гаражные ворота своими руками, схема (чертеж), по которой будет производиться их сборка, должна стать основным документом. На ее основе можно рассчитать количество нужных для работы материалов и с максимальной точностью подогнать створки к проему, чтобы исключить попадание внутрь помещения влаги и холодного воздуха в зимний период. Поэтому отнестись к этому этапу работ по устройству ворот в гараже нужно с максимальной серьезностью.
Если придерживаться описанных выше советов, тщательно проверять правильность размеров, то вполне возможно получить прочные, надежные ворота для гаража, которые прослужат вам верой и правдой на протяжении длительного времени. Конструкция дает возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку.
Изготовление гаражных ворот своими руками занимает порядка 2-х дней. При этом изделии будет иметь уникальные размеры и дизайн, если есть желание смастерить что-то особенное. Удачи!
Гаражные подъемные ворота своими руками: видео
Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.
Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.
Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.
FacebookTwitterGoogle+VKontakteOdnoklassnikiWhatsappGMail
Преимущества и недостатки подъемных ворот
Чтобы лучше понять преимущества подъемных ворот, необходимо хотя бы вкратце знать особенности других механизмов. Распашные гаражные ворота мы все видели и хорошо знаем, как они работают. Это максимально надежная и простая в эксплуатации и монтаже конструкция. Изготовить распашные ворота можно практически под любой проем. Главный минус – необходимость предусмотреть достаточное количество места перед гаражом для открытия створок. При открывании дверей вовнутрь боковые стенки гаража остаются незадействованными под хранение. Проблему места решает откатной механизм, но у него не все хорошо с теплоизоляцией, а если вдруг его заклинит, то открыть ворота будет сложно.
Подъемные гаражные ворота вобрали в себя преимущества и распашных, и откатных механизмов:
- ворота при открытии оказываются под потолком, потому не надо предусматривать место ни рядом с гаражом, ни сбоку. Конструкция не отнимает полезное пространство;
- отличные противовзломные качества;
- хорошие теплоизоляционные качества, так как большинство полотен изготавливается из сэндвич-панелей;
- достаточное разнообразие цветов и дизайна. Поверхность может быть гладкой и рельефной, иметь металлические декоративные вставки или имитировать структуру дерева.
Минусы гаражных ворот, открывающихся вверх:
- подъемный механизм “съедает” от 10 до 25 сантиметров пространства над проемом;
- при ручном управлении уменьшается высота проема. Уменьшение незначительное, но все же его стоит учитывать.
Подъемные ворота своими руками – инструкция и чертежи
Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.
Виды и особенности подъемных ворот своими руками
Гаражные подъемные ворота бывают двух видов:

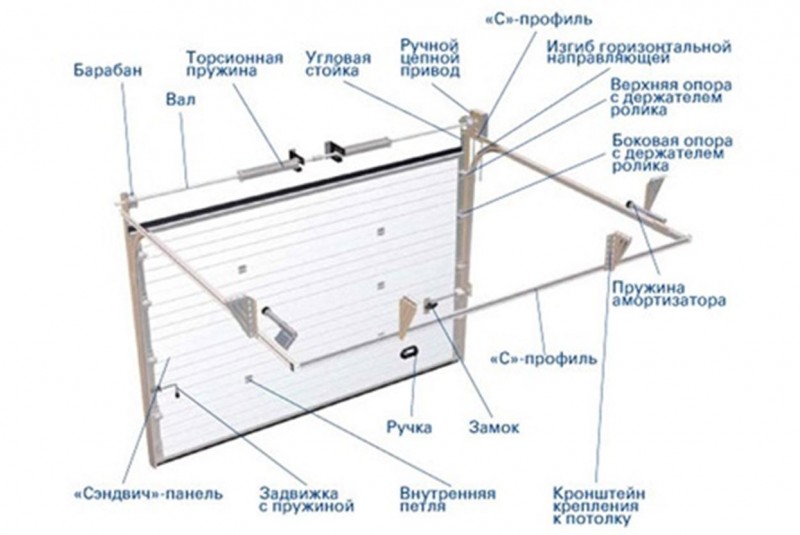

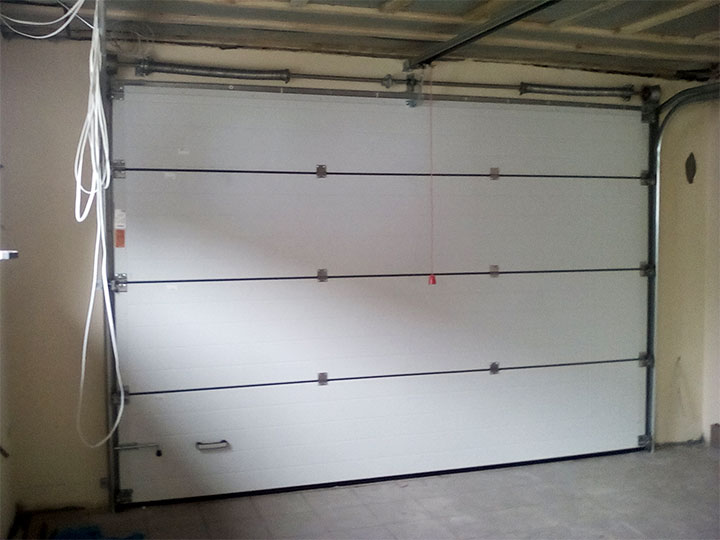

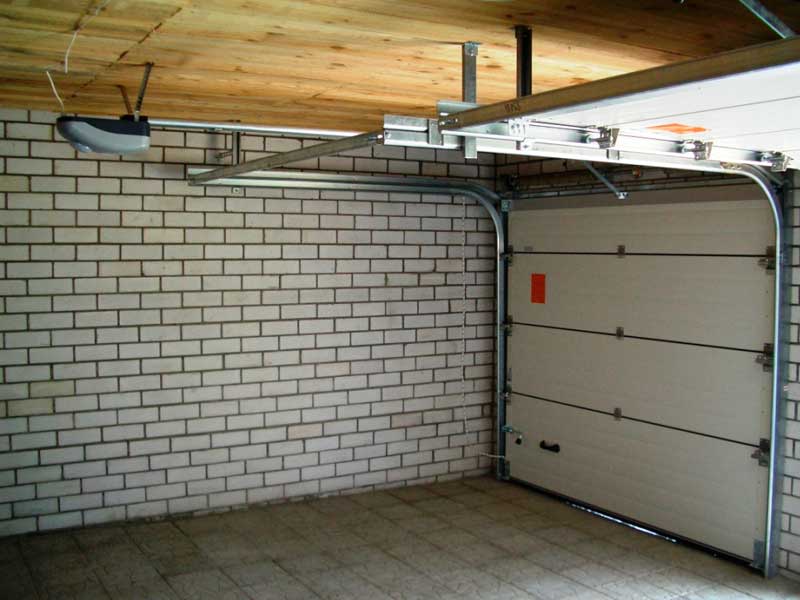

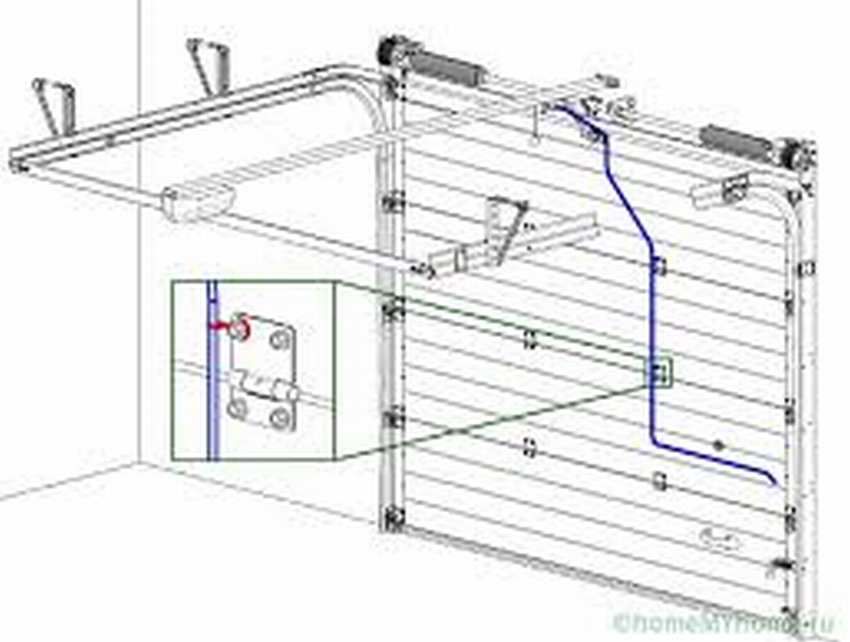

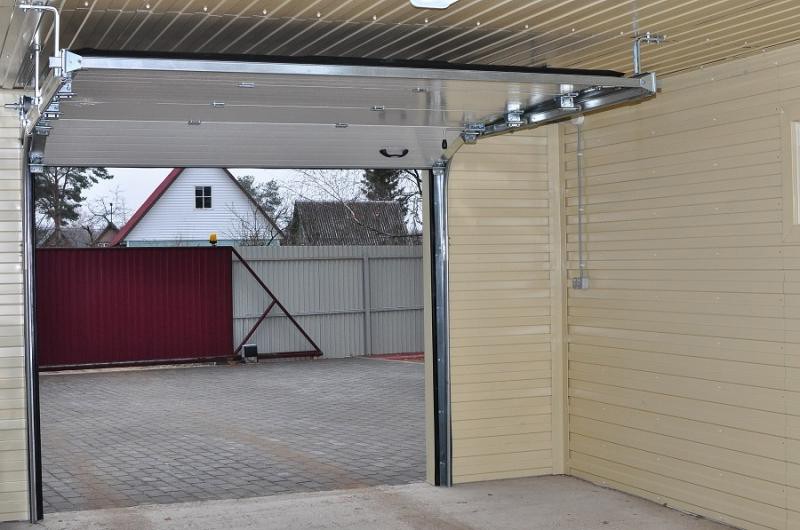

- Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.

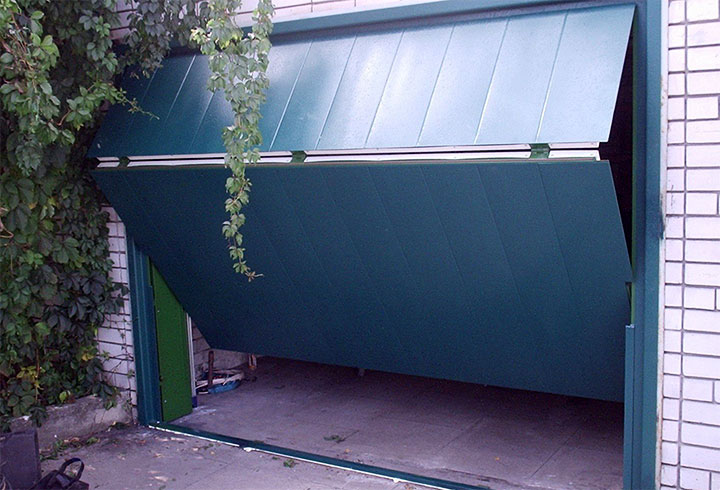

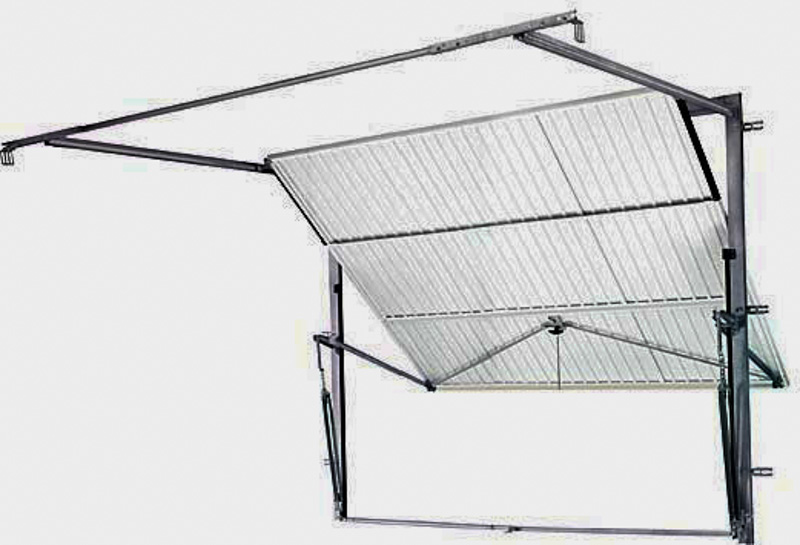

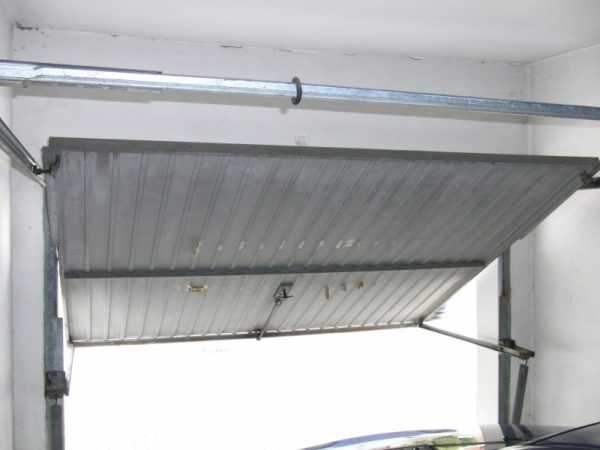

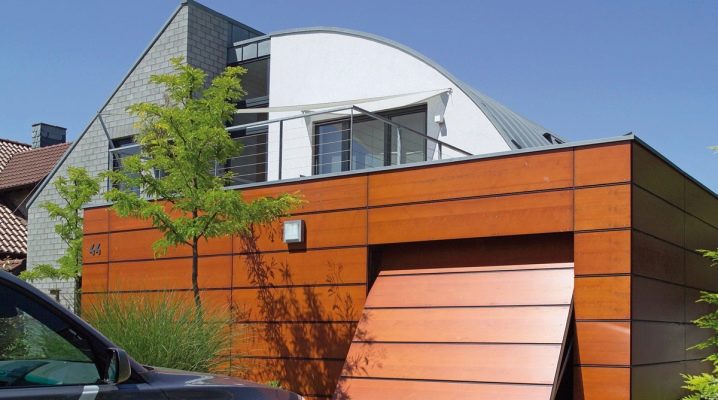

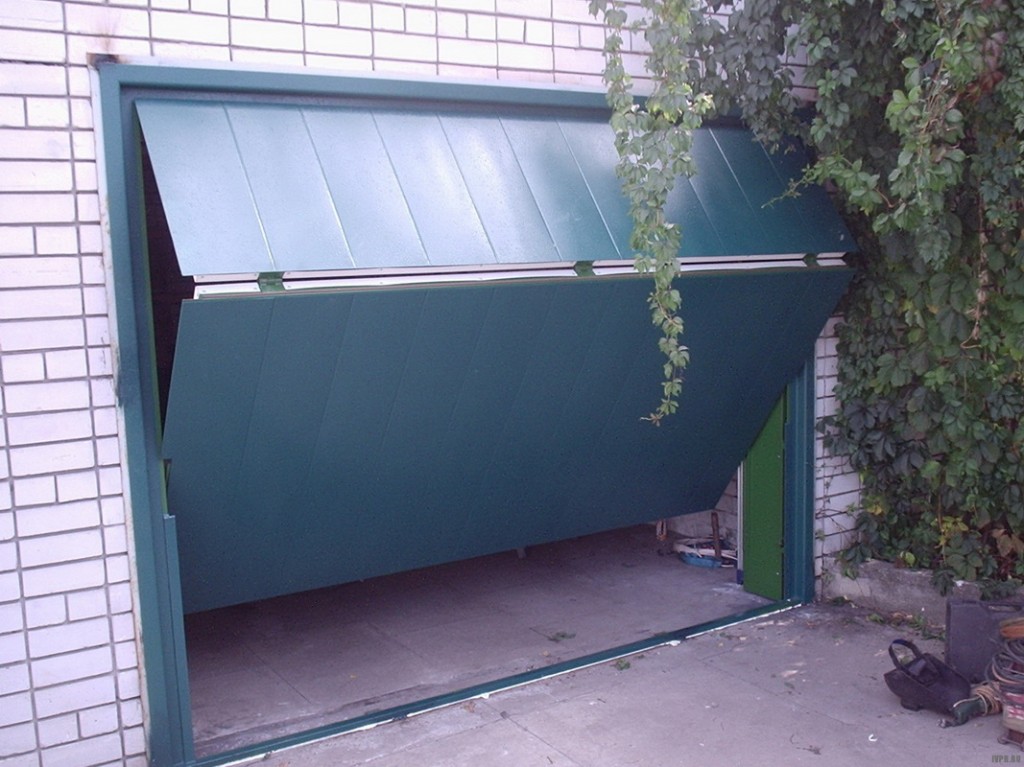

- Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.
Секционные ворота являются очень сложными для собственноручного изготовления. Единственное, что возможно — это купить комплект, собрать его и установить конструкцию самостоятельно. А вот гаражные подъемные поворотные ворота можно создать своими руками.

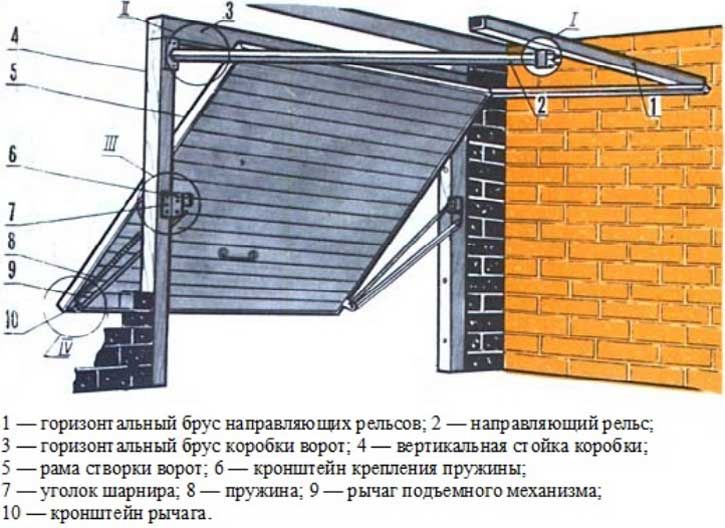

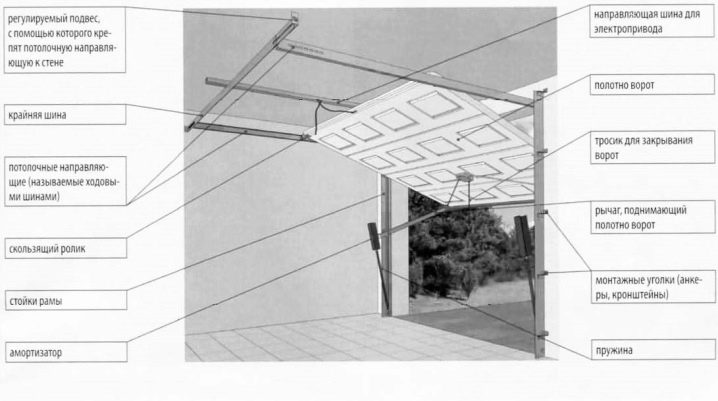

Конструкция гаражных подъемных ворот своими руками
Подобные ворота имеют три составляющих:
- Рама.
- Подвижное полотно.
- Открывающие элементы.

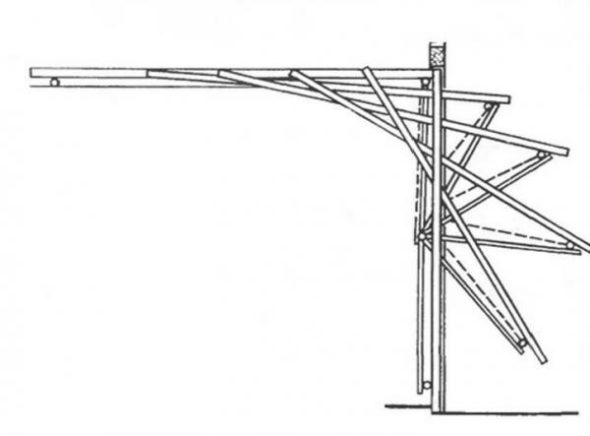

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.
Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.
Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.
Преимущества, недостатки и сложность самостоятельного создания конструкции
Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:
Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:
- Они не занимают полезную площадь гаража и не загромождают выезд.
- Высокая защита от взлома.
- Использование оцинкованного листа металла как покрытия щита ворот защитит его от коррозии.

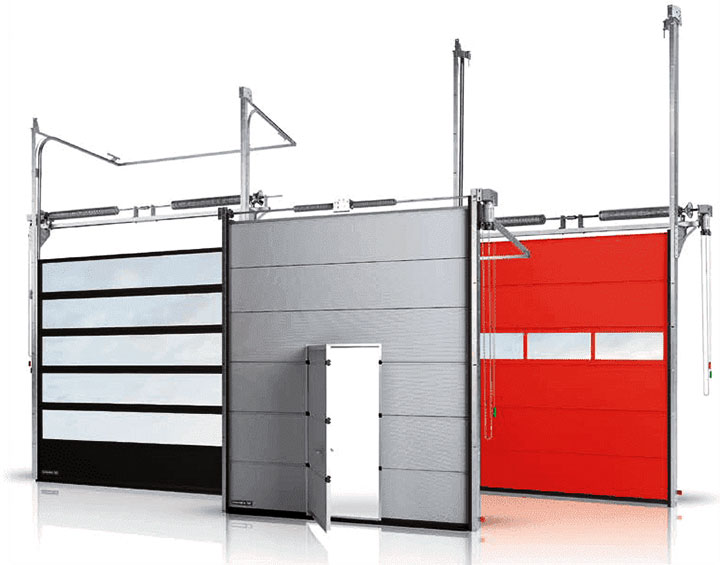

Промышленные подъемные ворота
Материалы для монтажа
Для монтажа необходимы следующие материалы:
Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.
Технология сборки подъемных ворот для гаража своими руками, чертежи
Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

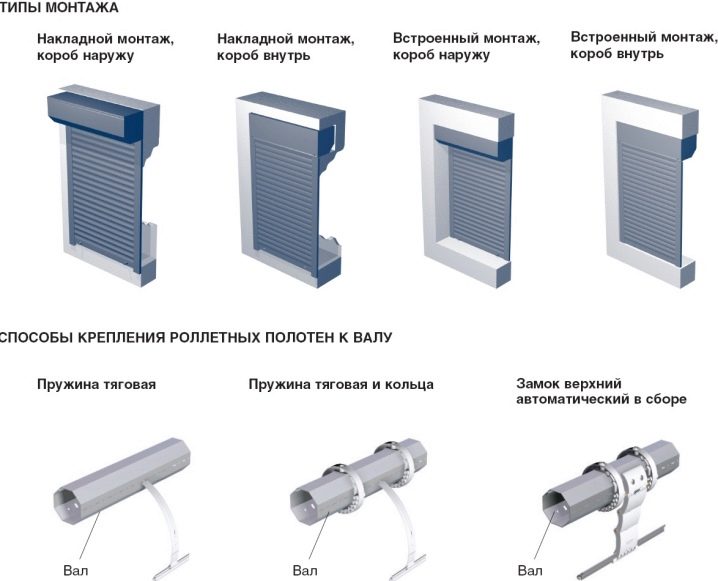

Подъемные роллетные ворота

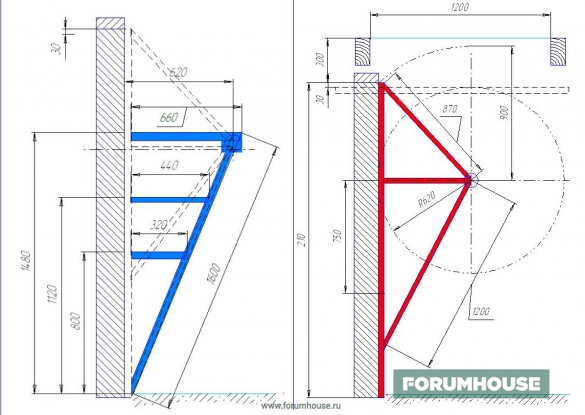

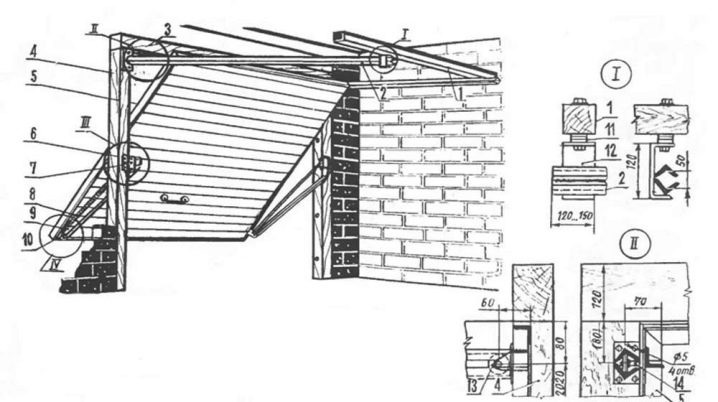

Далее предоставлен чертеж подъемных ворот для гаража.

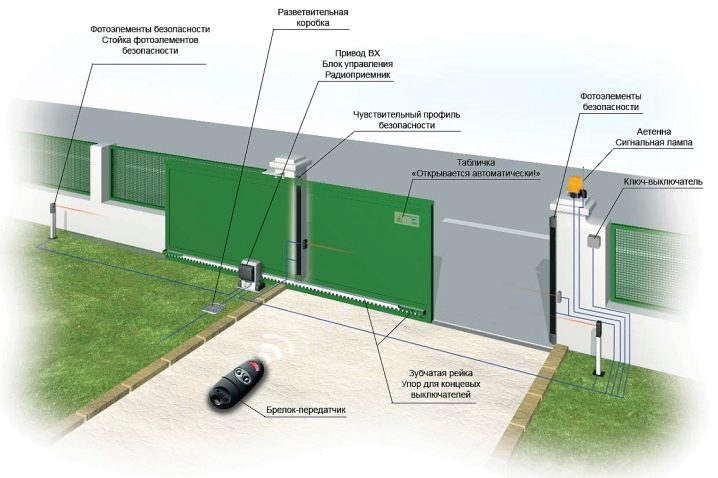

Автоматизация нюансы в работе
Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.
Интересные факты
- Для автоматизации ворот можно использовать сигнализацию для авто.
- В полотно ворот можно вставить стекла или другой светопроницаемый материал. Так днем солнечный свет будет проникать в помещение.
- В полотне ворот можно установить дверь, через которую легко будет попадать в гараж, не поднимая всю конструкцию.

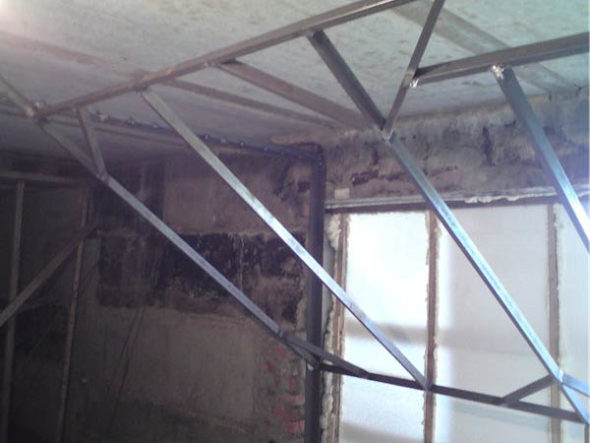

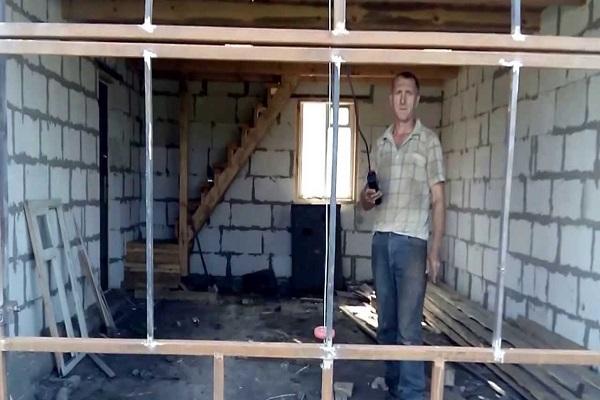

Как смонтировать раму для ворот?

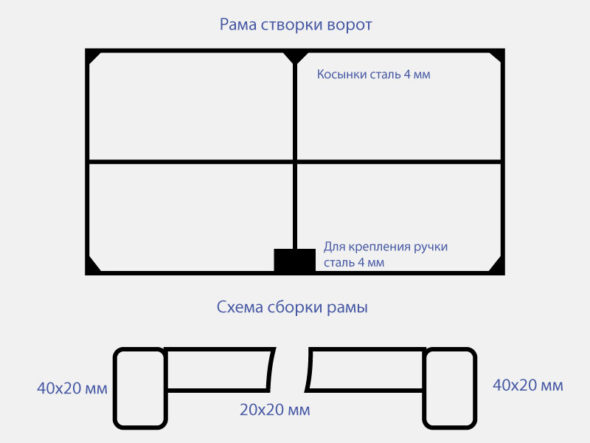

Эта часть состоит из 2 прямоугольных конструкций, которые впоследствии будут соединены друг с другом. На внешней детали рамы закрепляют петли для навеса створок, внутренняя служит для удержания ворот в проеме стены. Выполнены они должны быть из уголка не менее 6,5 см шириной, чтобы надежно удерживать гаражные ворота, своими руками сделанные хозяином строения, когда створки открыты.
Рисунок 2. Схема ребер жесткости рамы ворот.
В идеале раму нужно устанавливать во время постройки гаража.
- Для изготовления деталей рамы потребуется нарезать 8 кусков уголка длиной, равной ширине и высоте ворот (по 4 шт на каждую мерку). На ровной поверхности материал разложить, формируя прямоугольники из полученных отрезков. Промеряя диагонали и углы, добиться идеального соответствия деталей проему стены гаража.
- Сварочным аппаратом соединить части конструкций.
- Полученные прямоугольные детали установить в проеме, подгоняя по месту, и соединить внешнюю и внутреннюю детали поперечинами из прутка или металлических полос, как на рис. 2. разделяя высоту и ширину ворот на одинаковые отрезки. При использовании прутка можно сделать сквозные отверстия в стене гаража и, загоняя в них отрезки арматуры нужной длины, приварить их к деталям рамы. Чаще всего соединительные элементы наваривают поверх краев проема.
Общие требования к гаражным воротам
После реконструкции гаражные ворота должны отвечать таким требованиям:
- Коробка должна быть надежно закреплена в проеме. Как правило, строители сдают объект с воротами, которые приварены к нескольким металлическим закладным. Это крепление необходимо дополнить несколькими анкерами.
- Петли должны выдерживать высокую нагрузку, так как после утепления и установки дополнительной дверцы вес створок увеличится.
- Поскольку петли обычно навариваются внакладку с наружной стороны конструкции, необходимо приварить к торцам штыри с фиксацией при закрывании в отверстиях в коробке. Эта мера предотвратит возможность вскрытия дверей путем срезания петель.
Штыри в металлической двери
- Гаражные ворота необходимо гидроизолировать пленкой и утеплить, установить нащельники.
- На улице необходимо смонтировать фиксаторы для удерживания створок ворот в открытом положении. При внезапных порывах ветра ворота могут захлопнуться и повредить выезжающую из гаража машину.
Конструкция самодельного фиксатора
- Калитку в гаражных воротах делают такой высоты, чтобы хозяину не пришлось нагибаться при входе и случайно не травмироваться.
- Выбирать место положения дверцы необходимо так, чтобы можно было войти в гараж даже тогда, когда автомобиль стоит плотно к входу. Таким образом, традиционное расположение проема для калитки ближе к центру проема ворот не оправдано. Калиточный проем лучше делать ближе к петлевой стороне одной из створок. При таком расположении всегда будет удобно найти выключатель света на стене у входа, и проход не будет затруднен близко стоящей машиной.
Дверца расположена ближе к петлевой стороне
Полезные советы
Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:
- Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
- Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
- Высота не менее 2 м.
- Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
- Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
- В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

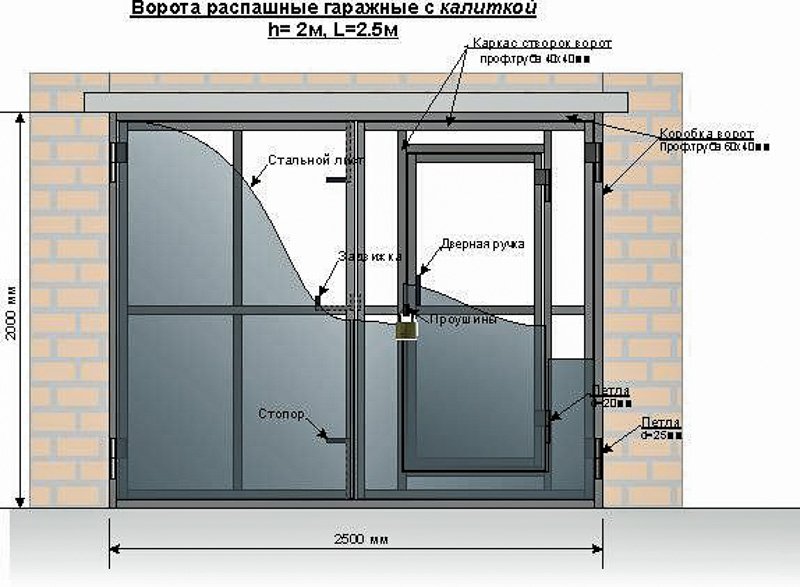

По чертежам легче определиться с размерами, расположением деталей, количеством материала
Последовательность изготовления
- 2 швеллера, которые будут использоваться как опоры;
- профтруба для изготовления основания сечением 25х25 мм;
- уголок-направляющая;
- сэндвич-панели или другой листовой обшивочный материал;
- фурнитура (ролики на подшипниках, петли);
- двутавр — профиль для фиксации конструкции к несущим стенам;
- грунтовочный состав.
Из инструментов понадобится:
- сварка + набор электродов;
- шлифмашинка для обработки углов;
- шуруповерт;
- дрель;
- болгарка;
- приспособления для проверки ровности сооружения.
Подготовительные работы
До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.
Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.
Установка опор
Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.
Сборка каркаса
В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.
Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.
Монтаж навесов
Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

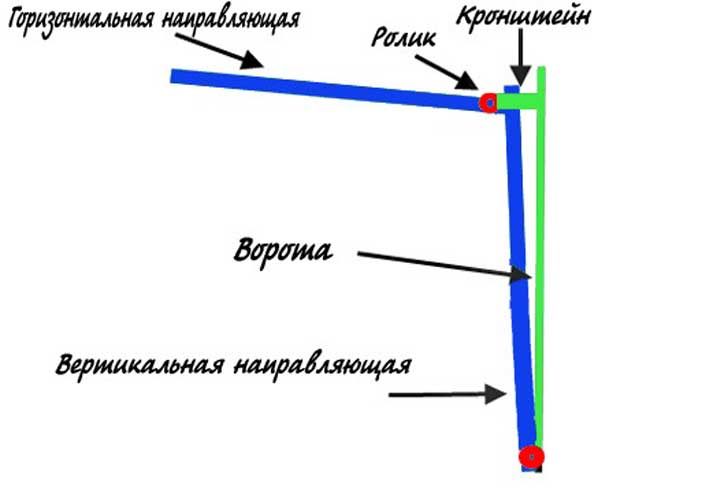

Крепление направляющей и роликов
После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.
Обшивка конструкции
Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.
Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.
Дополнительная обработка
Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.
Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.
Работы по установке ворот
Принимаясь за работу, придерживайтесь следующей последовательности действий:
- Соберите раму. Установите ее в проем, углубив в стяжку пола на 2 см. Предварительно закрепите с помощью металлических штырей и сварки. Перед тем, как окончательно закрепить раму, проверьте правильность установки — для этого перемерьте диагонали и проверьте плоскости по уровню.
- Изготовьте полотно ворот, выполните его обшивку предназначенными для этого материалами.
- Изготовьте из металлического уголка опору подъемного механизма.
- Подготовьте места крепления подъемного механизма и установки кронштейна с пружиной (просверлите необходимые отверстия).
- Крайние витки пружины оформите в виде петель.
- Изготовьте из полоски стали пластину для регулировки натяжения пружины. Соедините с ее помощью кронштейн и верхний край пружины, а к нижнему ее краю присоедините изготовленный из стального прута регулятор натяжения.
- Изготовьте нижний шарнирный узел из металлического уголка и приварите его к раме ворот.
- Изготовьте рельсы для движения ворот, сварив между собой два металлических уголка.
- Приварите направляющие рельсы, проверяя плоскости уровнем.
- Приварите к направляющим рельсам кронштейны для роликов, отвечающих за движение полотна ворот, и установите сами ролики.
- Закрепите швеллер к потолочному бруску рамы болтом.
- Установите готовое полотно ворот и проверьте работоспособность механизма.
- Отрегулируйте ворота, изменяя степень натяжения пружины.
- Установите в углах полотна ворот замки, ручку и ограничительные устройства, если они предусмотрены.
Многие работы можно проделать без помощников. Однако когда дело касается крепления крупных деталей или проведения измерений, особенно выставление по уровню, — одной парой рук не обойтись. Сложные работы в процессе изготовления ворот лучше выполнять вдвоем или, еще лучше — втроем.
Итак, если вы решили оснастить свой гараж подъемными воротами, для начала определитесь с их типом. Установка подъемно-секционных гаражных ворот своими руками требует работы профессионалов, а подъемно-поворотные ворота с цельной створкой можно изготовить самостоятельно.
Определитесь с размерами ворот, необходимыми материалами и комплектующими для подъемных ворот. Вооружитесь чертежом, изучите последовательность действий, заручитесь поддержкой двух товарищей, и приступайте!
Подъемно-поворотные гаражные ворота своими руками, видео:
Компания Терол Торг: 3D ограждения, ворота, роллеты
Гараж – это гордость каждого автовладельца. Именно поэтому важно обустроить его максимально правильно. Достаточные габариты самого гаража, а также размеры гаражных ворот для легкового автомобиля, грамотно подобранные в соответствии со всеми факторами, дают возможность с предельным комфортом использовать этот объект.
Прежде, чем приступать к расчетам ширины ворот для гаража, следует учесть 3 главных критерия:
- Какого типа требуются ворота. Для каждого вида расчет будет свой. К примеру, ширина секционных гаражных ворот будет несколько больше ширины других ворот для гаража за счет массивных креплений и установок.
- Какой производитель в приоритете, каков его модельный ряд?
- Подбор размеров происходит на основе ГОСТов и стандартных габаритов.
Стандартные размеры ворот для гаража для легкового автомобиля обладают такими показателями:
- Минимальная ширина составляет 2,25 м, средняя – 2,5 м.
- Минимальная высота составляет 2 м.
- Максимальная ширина не имеет ограничений.
Стандартная ширина гаражных ворот меняется зависимо от вида транспорта, помещаемого в гараж:
- Для мотоцикла нужны ворота шириной минимум 1,8 м.
- Для легкового автомобиля необходимо хотя бы 2,5 м.
- Для микроавтобуса или джипа нужно как минимум 2,8 м ширины проема.
- Для двух автомобилей нет четко обозначенных рамок, однако на практике ворота делают шириной минимум 4,8 м в случае использования одной общей конструкции.

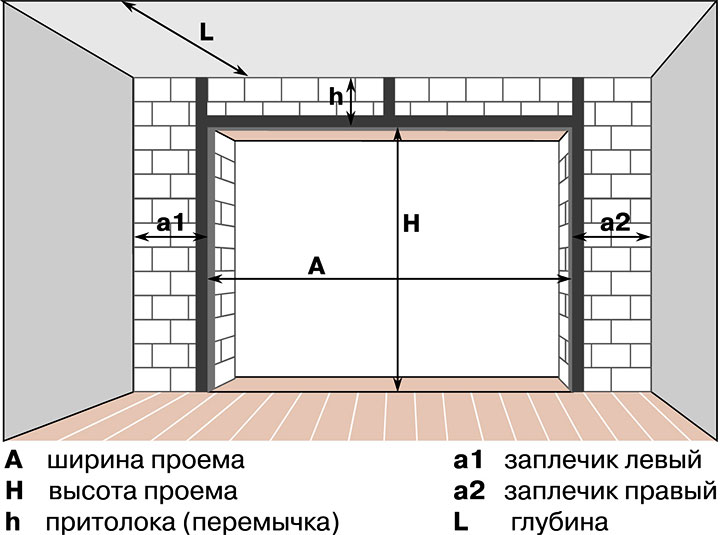

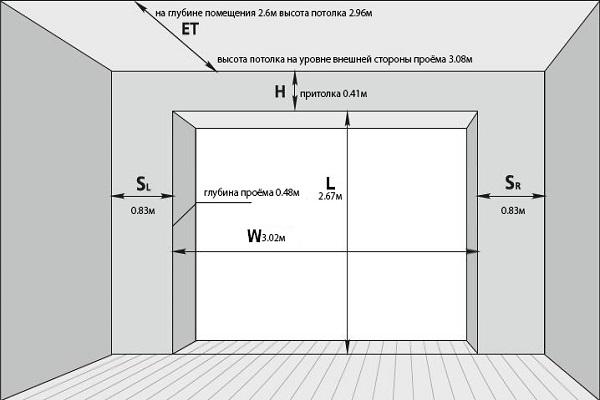

Рисунок 1: Расчет размеров гаражных ворот
При расчете нужно учитывать, что пространство, предназначенное для проезда ТС, будет меньше размеров проема ворот гаража, поскольку некоторое место будет отведено под раму, привод, направляющие (в случае с секционными воротами), короба (в случае с рулонными воротами).
Ширина гаражных ворот на 1 машину
Чтобы определиться с размером ворот для гаража на 1 машину просто следуйте алгоритму:
- К ширине автомобиля добавьте 30-45 см справа и слева. Например, если автомобиль имеет стандарт ширины 185 см, то ворота по итогу должны быть 275 см.
- Высота рассчитывается по формуле «высота ТС + стандарт запаса». Согласно ГОСТу высота может колебаться в пределах 2,3-2,6 м.
- Учитывайте уровень перемычки, насколько глубоко открываются ворота внутрь гаражного помещения, а также каково минимальное боковое расстояние помещения.
Оптимальный размер ворот гаража на 1 машину варьируется в пределах от 2,5 м в ширину и от 2 м в высоту до неограниченных показателей.

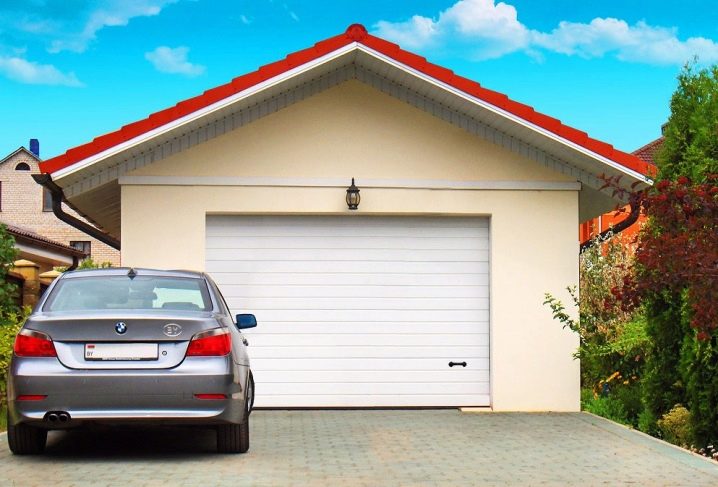

Рисунок 2: Гаражные ворота на 1 машину
Ширина ворот для гаража на 1 машину рассчитывается с учетом таких факторов:
- Размер автомобиля. В случае, если планируется его замена в перспективе, лучше сделать «запас» на этапе проектирования воротной конструкции.
- Планировка участка. Нужно проанализировать подъездные пути, угол поворота ТС – вероятно, нужна будет ширина ворот больше, чем стандартная.
- Порядок эксплуатации гаража. Будет ли он использоваться только для стоянки авто, или в нем планируется хранить другие вещи.
Оптимальный размер гаражных ворот под джип
Ширина ворот гаража для джипа рассчитывается по тому же алгоритму и правилам, как и в случае обычного легкового авто. Однако есть другая особенность – высота ворот. Джип значительно выше, поэтому нужно быть внимательным к типу ворот и их размерам по высоте. Также следует помнить, что ширина джипа тоже больше за счет массивных боковых зеркал. Наиболее удачным считается ширина ворот от 3 до 3,5 м.
На примере ToyotaLandCruiserJ200 четко видны особенности выбора размеров под такое авто. Габариты машины составляют 4,95х1,97х1,88 м. Взирая на это, идеальным будет размер ворот 3х2,5 м.
Рисунок 3: Гаражные ворота под джип

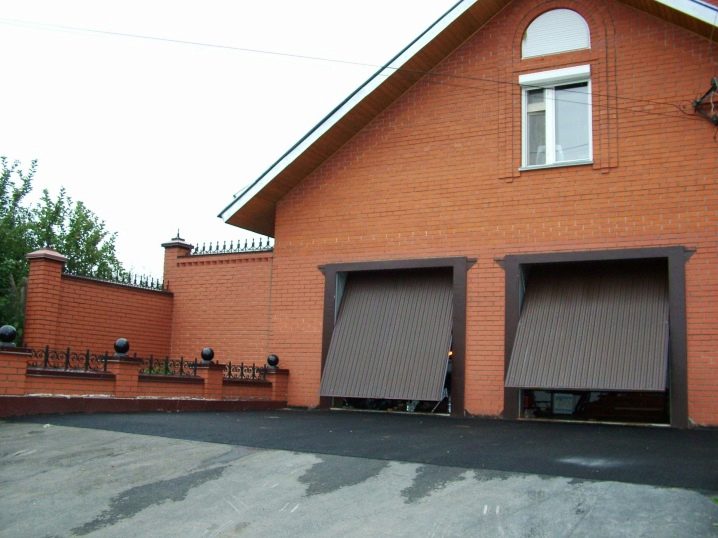

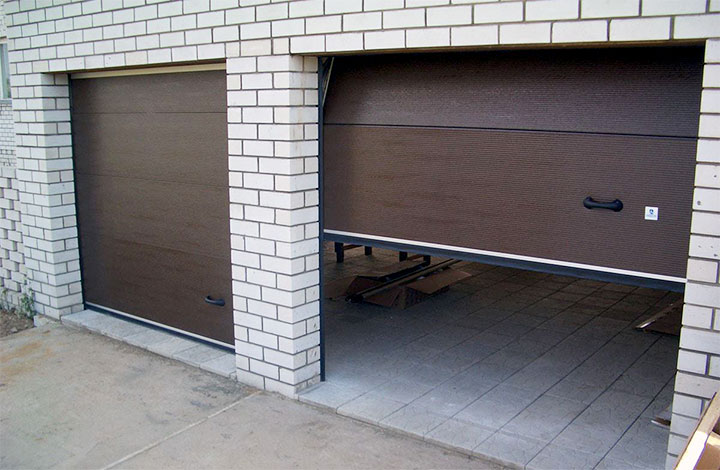

Размеры ворот для гаража на 2 машины
В случае с гаражными воротами на 2 машины ситуация обстоит немного сложнее. Это связанно с тем, что могут быть установлены как одни ворота на 2 авто, так и отдельные для каждого. В последнем случае достаточно обычных размеров. Если же въезд один, то применяется ГОСТ, согласно которому размеры должны составлять 6 метров. Однако многие автовладельцы делают его меньше, ссылаясь на то, что одновременно оба автомобиля все равно не выезжают.
Ширина ворот в гараже на две машины должна открывать беспрепятственный проезд обеих. Значительно проще это сделать с двумя отдельными воротами, ведь такой вариант имеет и другие достоинства:
- каждое авто получает собственное место;
- при отсутствии электричества проще закрыть вручную;
- меньшие потери тепла в холодную пору года;
- отпадает необходимость в сложных маневрах при въезде в гараж;
- экономия финансов.
Рисунок 4:Гаражные ворота на 2 машины
К тому же выбор такого варианта избавит от сложности с расчетами того, какой должна быть оптимальная ширина ворот для гаража. Ведь сделать это для двух авто (даже разных габаритов) значительно проще, нежели подбирать варианты для общего проезда.
Стандартная высота
Строительство гаража необходимо проводить с учетом того, какой автомобиль будет в нем стоять. Это важно, ведь ворота необходимо выбирать, подстраиваясь под габариты авто, особенно в плане высоты. Размеры гаражных ворот для микроавтобуса будут отличаться параметрами от подобного изделия для легковушки.
В случае с легковым авто достаточно высоты ворот в 210 см, в то время, как владельцам более габаритных транспортных средств потребуется большая высота. Это приводит к возрастанию высоты гаражных стен и ворот до 300 см и 270 см соответственно.
Этап Проверка
Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.
Ворота
Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.
Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.
Факт №Опции, расширяющие функционал
Электроприводы Doorhan 800 PRO Alutech Levigato 800 Nice Spin 22 KCE Hormann ProMatic 3
Дешево и сердито, прочная цепная рейка
Производство Китай Гарантия 3 года 9900 руб доп. пульт ДУ 1370 руб
Современны дизайн, новинка от Алютеха
Производство Китай Гарантия 3 года 12700 руб доп. пульт ДУ 1370 руб
Золотая середина по цене и качеству
Производство Италия Гарантия 3 года 16300 руб доп. пульт ДУ 1370 руб
Немецкое качество и большая гарантия
Производство Германия Гарантия 5 лет 19700 руб доп. пульт ДУ 1370 рубМотор как защита от обрыва троса
Электропривод кроме своей основной функции, служит защитой от обрыва троса. Если это произойдет, полотно повиснет на рейке мотора. Это еще один аргумент за автоматизацию ворот.
Можно ли поставить мотор после?
Да можно! Все подъемные ворота можно будет автоматизировать уже после сборки. Конструкция это предусматривает. Вы доплатите только за выезд мастера.
Дверь в полотне
Встроенная в полотно калитка, оснащена доводчиком, нажимными ручками и запирается на ключ. Выручит, если нет отдельного входа в гараж. Через калитку с плоским порогом удобно провозить садовый инвентарь. Можно расположить по центру или сместить к краю проема.
Дорхан Алютех Hormann Низкий порог 75мм21300 руб Плоский порог 25мм26300 руб Цвет рамки обрамления Низкий порог 100мм22100 руб Плоский порог 20мм26900 руб Цвет рамки обрамления Рамка в цвет полотна+6500 руб Плоский порог 5мм31200 руб Цвет рамки обрамления Рамка в цвет полотна+7500 руб
Запирающее устройство
Удобный замок позволяет запирать полотно на ключ «с улицы». Нужен тем, у кого нет отдельного входа в гараж. У Hormann ручка может быть не только пластиковой, но и стальной или алюминиевой.
Дорхан Алютех Hormann Пластиковая ручка2950 руб Пластиковая ручка3300 руб Пластиковая ручка7450 руб Алюминиевая ручка10700 руб Ручка из нерж. стали13300 руб
Оконные вставки
Наполнят гараж светом, преобразят внешний вид фасада. Могут быть прозрачными или матовыми. Двухслойное стекло из пластика сохраняет тепло.
Дорхан Алютех Hormann Цвет рамки 2800 руб Цвет рамки 3000 руб Покраска рамки по RAL+1100 руб Цвет рамки 3100 руб Покраска рамки по RAL+1300 руб
Дополнительное утепление для нашего климата
Дорхан Алютех Hormann
Внешний уплотнительный профиль нужен, если проем усилен стальным уголком, изолирует его от уличного холода, предотвращая промерзание.
+6% к цене ворот
Вертикальный уплотнительный профиль. Изолирует боковую стойку от улицы, исключает мостик холода.
Входит в стоимость, в серии Prestige
Фирменная опция Hormann. Профиль ThermoFrame полностью отделяет направляющую от стены и внешней среды. Рекомендуем для теплых гаражей.
Фальшпанели
Позволяет закрыть щели над проемом. Фальш-панель сохраняет тепло, за счет пенного утеплителя. Поставляется в одном стиле и цвете с воротами.
Doorhan 6100 руб/м2 Alutech 7100 руб/м2 Hormann 5300 руб/м2
Боковая дверь в гараж
Коробка и обвязка плотна из литого алюминиевого профиля. Заполнение из теплых сэндвич-панелей, в одном стиле с Вашими гаражными воротами. Для гаражей в доме рекомендуется двери с терморазрывом (у Алютех и Херманн).
Doorhan Alutech Hormann Цвет полотна Без терморазрыва29200 руб Цвет полотна Без терморазрыва35300 руб С терморазрывом53900 руб Цвет полотна Без терморазрыва43600 руб С терморазрывом97800 руб* Полотно в цвет ворот+8700 руб *за модель NT80
Как заказать подъемные ворота в гараж?
Замер Доставка Монтаж
Замерщик выезжает к Вам с образцами цветов и каталогами. Сделает точные замеры, оценит готовность проема к монтажу. Оплатить аванс можно на месте
Бесплатно Без заключения договора1500 руб
Комплект со склада сможем доставить уже на следующий день. Под заказ нужно подождать 7-10 дней. Доставка в удобное Вам время.
До 30 км от МКАД4000 руб Свыше 30 км от МКАД+30 руб/км
Монтаж аккуратно и со знанием дела. Монтажники настроят ворота и автоматику, покажут как пользоваться, уберут за собой мусор.
Проем до 8м29000 руб Проем свыше 8м2+1000 руб/м2
Сделать заказ? Звоните!
8 (495) 532-47-90 Оставить заявкуПодъемные Дорхан (Россия) Подъемные Алютех (Белоруссия) Подъемные Hormann (Германия)
Подключение автоматики
Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.
При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики.
Рекомендуется брать привод с запасом по весу в среднем на 30%. Так исключен риск порчи из-за перегрузки.
Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.
Кроме привода в комплекте поставляются:
- сигнальная лампа;
- фотоэлементы;
- блок управления;
- замок (отвечает за разблокировку ключей).
По принципу работы электроприводы бывают:
- Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
- Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
- Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
- Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.
Каждый из типов электроприводов имеет датчики, которые регулируют качество, скорость оборота двигателя.
Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.
Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.
Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.
Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию. Важно просто ее соблюдать.
В автоматическом режиме ворота открываются, наступает 20 секунд паузы и створки закрываются. Также можно выставить закрытие при нажатии на клавишу пульта.
Популярными производителями ворот для гаражей, автоматики к ним считаются (Белоруссия) и «Дорхан» (Россия).
Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.
чертежи для изготовления своими руками
Чертеж ворот для гаража
На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.
Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.
Проведение замеров
Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.
Для этого понадобятся:
- Рулетка.
- Уровень строительный.
- Металлический метр.
Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.
Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:
- Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
- Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
- При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
- ширина – от 250 до 550 сантиметров;
- высота — от 210 до 240 сантиметров.
Чертеж рамы для проема в гараже
Чертеж ворот
Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

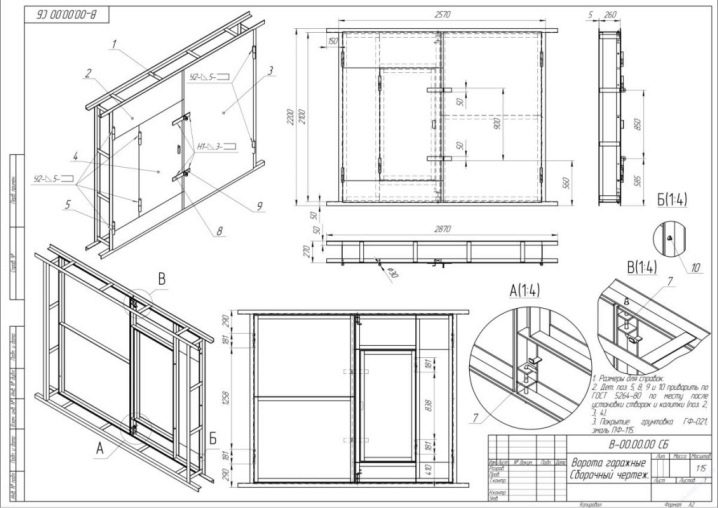

Чертеж гаражных ворот
На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.
Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.
Чертеж калитки
Калитка для гаражных ворот
Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.
Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.
Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.
Конструкция гаражных ворот
Проем для устройства подъемных ворот
Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.
Для этого, прежде всего, определяются размеры проема:
- Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
- Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
- для осевого привода – от 35 до 45 сантиметров;
- для цепного редуктора – от 24 до 36 сантиметров.
- Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.
Чертеж проема ворот
На рисунке в проеме:
- B — ширина в свету;
- H — высота в свету;
- b1 — левый заплечик;
- b2 — правый заплечик;
- h – притолока.
Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.
Сборочный чертеж подъемных ворот
После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.
Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.
Выбор замков для гаражных ворот
Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.
Простой накладной замок на ворота
Инструкция по изготовлению замка состоит в следующем:
- Изготавливается основа замка из металлической пластины.
- Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
- Выполняется гибка накладок в тисках по эскизам.
- Делается задвижка.
- Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
- Накладки привариваются к краям основания.
- Сверлятся отверстия для крепления замка к двери.
- Трубка аккуратно приваривается перпендикулярно к основе.
- В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.
Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.
Системы запоров на гаражные ворота
Отличительной особенностью конструкции запоров является их способность противостоять грубой физической силе и полное отсутствие возможности разблокировать запор с внешней стороны.
Наиболее распространенные конструкции запорных систем на гаражные ворота:
- Дверная щеколда или шпингалет. Самый легкий и простой способ закрыть гаражные ворота изнутри;
- Засовы и вертикальные стопоры. Такой тип запоров обладает средней стойкостью и относительно простой конструкцией;
- Специальные системы запоров с поворотными стойками и рычагами. Чаще конструкцию таких запоров копируют с контейнерных, вагонных и даже судовых дверей.
Чаще всего для фиксации сворки ворот к раме без зазора используют различные рычаги и вороты, прижимающие запоры и задвижки для гаражных ворот к несущим элементам — порогу и верхней балке.
Такой способ фиксации дверей позволяет предупредить «болтание» створки при сильном ветре и сквозняке, главное – отсутствие зазора не позволяет злоумышленникам разбить гнездо или паз под посадку фиксирующего штока.

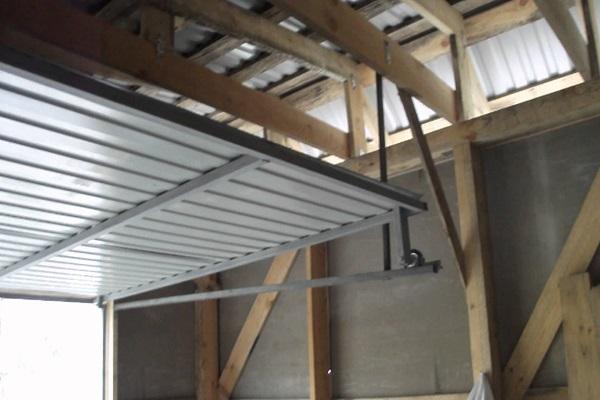

Манипуляции по монтажу полотна
Чертеж гаражных подъемных ворот обязательно должен быть предоставлен производителем конструкции. Перед началом работ его необходимо подготовить, тогда проведение всех манипуляций будет осуществить проще. На следующем этапе можно приступать к монтажу полотна. Этот элемент первоначально должен быть только наживлен сваркой. Необходимо при этом соблюдать точность габаритов, так как перекос может стать причиной неправильного движения полотна. Самодельные гаражные ворота подъемные обязательно должны изготавливаться без образования зазоров, за этим необходимо следить в процессе проведения сварочных работ. Если пазы все же получились, то их нужно постараться сделать минимальными. После того как сварка полотна будет завершена, швы следует зачистить, применяя тот же способ, что был описан выше, где используется болгарка. Затем мастер может переходить к процессу установки.
Подъемный механизм гаражных ворот должен иметь в составе кронштейны, которые фиксируются на следующем этапе. Их следует расположить несколько впереди, это позволит исключить задевание полотна при его движении, однако и сильно выдаваться вперед оно при этом не будет, что тоже нежелательно. При этом тоже важно соблюсти максимальную плотность сопряжений. Важно еще и правильно установить направляющие, которые должны быть расположены строго горизонтально. Плотность соединения предпочтительнее корректировать шарнирами, использовать для этого дерево не рекомендуется.
Подъемно-поворотные гаражные ворота не должны утепляться с помощью дерева. Это обусловлено тем, что данный материал обладает значительным весом для такой конструкции. Кроме того, древесина превосходно впитывает влагу, которая способна еще больше утяжелить систему и стать причиной развития коррозийных процессов. При необходимости утепления таких ворот нужно использовать пенопласт, так как он обладает незначительным весом и не впитывает влагу. Если есть желание, то можно применить и альтернативный вариант утеплительного синтетического материала.
На каркас полотна для проведения манипуляций по утеплению необходимо первоначально наварить цельный стальной лист, что позволит просто уложить на его поверхность пенопласт. Для того чтобы утеплитель хорошо держался, его сверху предстоит заварить таким же цельным полотном стали.
Полученные швы должны быть хорошо зачищены, обезжирены и тщательно покрыты грунтовкой, это касается и всей поверхности ворот, которые можно после покрасить.
Теперь можно вставить в направляющие полотно. Не следует забывать о том, что пружины могут быть отрегулированы. Предпочтительнее выбирать для проведения работ пружины, выполненные из металла 65Г. Они обладают эластичностью и выполнены специально для механизмов раздвижного типа. При регулировке необходимо обращать внимание на то, что пружина не должна тянуть створку, этот элемент должен быть прочно закреплен. Затем можно установить фурнитуру, на этом можно считать, что ворота готовы. Перед началом процесса рекомендуется заручиться помощью нескольких человек.
Гаражные подъемно-секционные ворота устанавливаются почти по такому же принципу, только для их монтажа не потребуется столько места.
Принцип устройства
Складные ворота, работающие по принципу «гармошка», состоят из нескольких панелей. Они скреплены между собой гибким плотным материалом (резина, плотная ткань и т. д.) и навесами. Панели двигаются вдоль проема по одной или двум направляющим с помощью ролика.
Существует множество фирм, занимающихся производством складных ворот «гармошка» по индивидуальным заказам. Обычно они производят их из сэндвич-панелей. Такой материал обладает хорошей шумо- и теплоизоляцией.
Ниже описана подробная инструкция, как можно своими руками сделать гаражные складные ворота.
Необходимый материал для ворот гаража
- Два швеллера. Они будут использоваться в качестве стоек.
- Два металлических ролика на подшипниках для движения створок по направляющей.
- Швеллер или уголок, который будет использоваться в качестве направляющей. Размер зависит от подобранного ролика.
- Профлист или листы оцинкованного железа для облицовки.
- Пенопласт или минвата для утепления.
- Трубка металлическая круглая, прямоугольная или уголок подходящего размера для каркаса панелей ворот (диаметр 25 мм для трубы).
Необходимые инструменты для работы
- Рулетка, уровень и уголок для разметки.
- Сварочный аппарат полуавтоматический мощностью 220 Вт.
- Шуруповерт и дрель для крепежа.
- Болгарка для нарезки металла и зачистки швов после сварки.
Мастерим врата самостоятельно
Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.
Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.
Элементы секционных ворот
Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.
Схема установки ворот
Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:
- строительный уровень и рулетка;
- металлические листы для формирования полотна створки;
- аппарат для сварки;
- электрическая ножовка по металлу;
- дюбеля и кронштейны;
- электродрель;
- металлические профили и уголки.

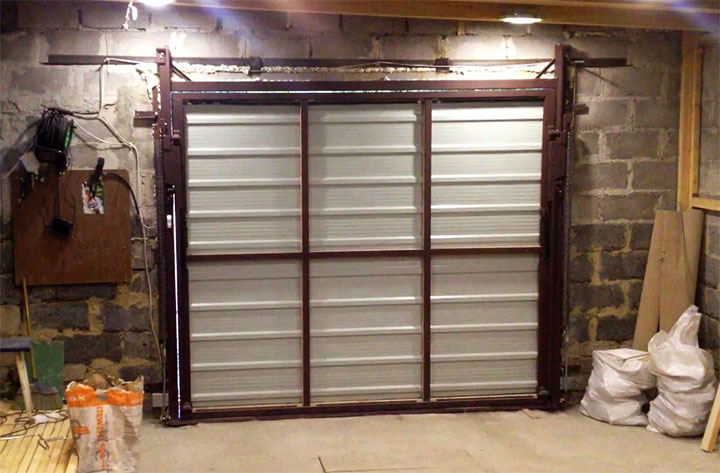

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.
Хорошо проварить уголки
Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.
Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.
Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.
С двух краев полотна прикрепите пружинно-рычажные механизмы.
Установите рычажный кронштейн посередине верхней части створки.
В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.
Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.
Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.
”
