Какая длина трубы теплого пола будет оптимальной

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
3. При нанесении чертежа следует соблюдать масштаб.

До того, как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

• одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
• двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
• улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Общие рекомендации

Если вышеперечисленные требования соблюдены, система “теплый пол” будет установлена без проблем. Однако ее эффективность зависит не только от размеров помещения, но и от других его особенностей, учесть которые поможет выполнение следующих рекомендаций:

• Стены являются основным источником теплопотерь, поэтому перед расчетом и монтажом отопительной системы необходимо хотя бы примерно рассчитать объем уходящего на обогрев улицы тепла. Если полученная цифра оказывается выше 100 Вт на квадратный метр, стены желательно утеплить, чтобы не переплачивать за отопление;
• Тепловой контур не должен попадать под места установки массивной мебели и тяжелого стационарного оборудования. Постоянное большое давление на пол приведет к повреждению труб или кабелей отопительной системы и выведет ее из строя.
• Для равномерного прогревания помещения необходимо, чтобы такие необогреваемые зоны занимали не более 30% площади пола. Поэтому перед проведением расчетов выполняют чертеж помещения в масштабе, и отмечают на этом чертеже места, которые следует оставить неотапливаемыми. Затем подсчитывается общая рабочая площадь – она должна составлять 70% или более от общей.
• Необходимо рассчитать оптимальную форму, протяженность и шаг теплового контура и его мощность, а также выполнить чертеж с указанием мест подключения к системе отопления, направления потока теплоносителя.

Расчет трубы для теплого пола

В среднем, на 1 м2 необходимо 5 погонных метров трубы. Этот способ является более легким в определении того, сколько нужно трубы на м2 для обустройства теплого пола. При таком расчете длина шага составляет 20 см. Определить необходимое количество трубы можно с помощью формулы: L = S / N * 1,1, где:

• S — площадь помещения.
• N — Шаг укладки.
• 1,1 — запас трубы на повороты.

При расчетах также необходимо добавить количество метров от пола до коллектора и назад. Пример:

• • Площадь пола (полезная площадь): 15 м2;
  • Расстояние от пола до коллектора: 4 м;
  • Шаг укладки теплого пола: 15 см. (0,15м.);
  • Расчеты: 15 / 0,15 * 1,1 + (4 * 2) = 118 м.

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов — вы более эффективно распределяете энергию и воду по трубам.

После того, как комната будет поделена на части, можно приступать к планировке формы укладки трубы.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

• Змейка;
• Двойная змейка (укладывается в 2 трубы);
• Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
• Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая — заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите — необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее — с разницей в 5 см. например, 15 см. 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см. иначе ходить по такому полу будет просто неприятно.

Монтаж теплого пола

Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.

Подготовка

Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола

Изоляция

Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.

Плиты теплоизоляции

Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.

Отопительный контур

От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.

Завершение работ

После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.

Монтаж системы теплого пола достаточно трудоемок, но в эксплуатации эта система обладает массой преимуществ. Поэтому затраченное время и силы, а также средства с лихвой окупятся экономичностью использования, удобством эксплуатации.

Видео Расчет теплого водяного пола

Из видео можно будет узнать теорию гидравлики, связанную с обустройством теплых полов, ее применение к вычислениям, пример расчета водяного теплого пола в специальной программе онлайн. Вначале будут рассмотрены простые цепи подключения труб для такого пола, а затем более сложные их варианты, при которых будет производиться расчет всех узлов системы отопления теплого пола:

При самостоятельном вычислении могут возникнуть погрешности. Чтобы избежать их и проверить правильность расчетов, следует воспользоваться компьютерными программами, в которых заложены поправочные коэффициенты. Для вычисления теплого пола нужно выбрать интервал прокладки труб, их диаметр, а также материал. Погрешность вычислений онлайн-программой не превышает 15%.

Выбор трубной продукции по материалу изготовления

Для монтажа пола с обогревом задействуют трубы, произведенные из:

• полипропилена или сшитого полиэтилена. Такие изделия не имеют большую гибкость, которая необходима для прокладки системы, и не обладают достаточной степенью теплоотдачи, поэтому им отдают предпочтение владельцы недвижимости с ограниченными финансовыми возможностями;

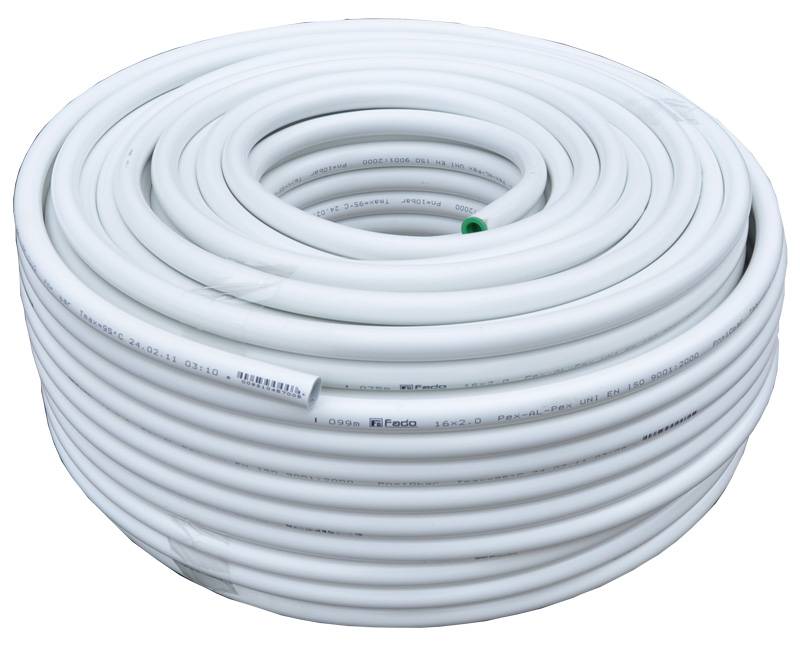

• металлопластика. Изготавливают такие трубы из прочного пластика. С наружной стороны изделие имеет армирование из алюминия, что способствует повышенной теплоотдаче. Цены на металлопластиковую продукцию выше, чем на трубы из пластика. Отличаются изделия из данного материала повышенным коэффициентом теплоотдачи и поэтому они получили широкое применение;
• меди. Трубы из нее отличаются самой высокой степенью теплопроводности, но при этом они плохо гнутся и их стоимость достаточно высокая;
• из нержавейки. Гофрированная трубная продукция из данного материала стоит немного дороже, чем металлопластиковые трубы, но считается самым современным и оптимальным выбором, поскольку у нее очень высокий уровень теплопроводности.

Принимая решение, какие приобрести изделия, прежде всего, следует обращать внимание на их гибкость и коэффициент отдачи тепла, которые влияют на расчет количества трубы для теплого пола. С учетом изложенных требований специалисты советуют отдавать предпочтение металлопластиковой или гофрированной продукции

Способы расчета трубы для пола с обогревом

Имеется несколько вариантов, как рассчитать длину труб для теплого пола:

• воспользовавшись формулой;
• на основании протяженности трубопровода, изображенного на схеме;
• применяя онлайн калькулятор или компьютерную программу.
