Деревянная лестница на косоурах своими руками

Особенности крепления косоуров

При изготовлении несущих балок особое внимание необходимо обращать на их прочность и надежность. Более надежными являются конструкции, которые в месте опирания на балку не имеют запилов. Но недостатком такой конструкции является то, что в данном случае необходимо устанавливать площадочную балку на большей высоте, а это уменьшает высоту прохода под лестницей.

Схема модульной винтовой лестницы на цепном косоуре.

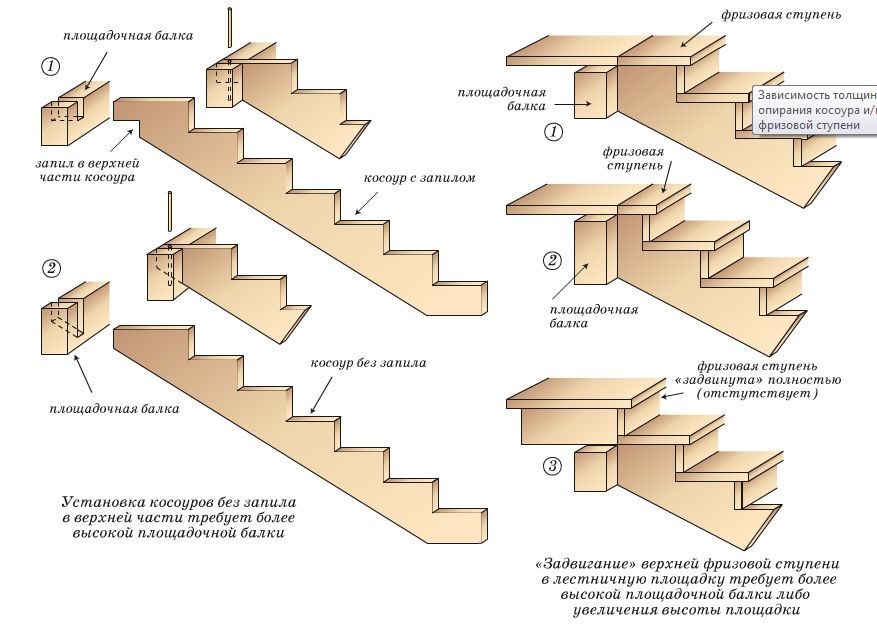

Если лестница имеет верхнюю фризовую ступень, то это позволяет делать различные проекты. В таком случае фризовая ступень может вместе с косоурами как бы входить в площадочную балку. Уклон марша при этом не меняется, но появляется возможность регулировать горизонтальные размеры конструкции. Недостатком является то, что усложняется крепление конструкции и становится меньшим проход под ней. Чтобы исправить указанный недостаток, верхний конец косоура запиливают, чем компенсируется увеличение высоты площадочной балки.

Своей нижней частью косоур опирается на пол нижнего этажа, а если лестница двумаршевая, то на междуэтажную площадку. Косоуры могут опираться как на продольные, так и на поперечные балки. Если снизу поперечная балка, то крепление такое же, как в верхней части, – проводится запил балки или косоура. Если опирается на продольные балки, то упор делается на предварительно закрепленные балясины. Можно продольные балки соединить поперечным бруском, и уже на него опираются несущие балки.

Необходимо помнить, что любой запил уменьшает прочность конструкции, поэтому делать их необходимо качественно. Если у вас есть два варианта – использование запилов или применение стальных креплений – то выбор лучше сделать в сторону последних. Если в верхней и нижней части крепления косоуров установлены надежные упоры, то их можно и не крепить, но не должно быть никаких подвижек несущих балок, а реализовать это достаточно сложно.

Классификация и виды косоуров

По форме косоуры могут быть:

• прямыми;
• ломаными;
• винтовыми.

Прямые марши наиболее простые в исполнении, их можно изготовить самостоятельно. Ломаные пролеты применяются для конструкций, состоящих из нескольких маршей и располагающиеся перпендикулярно друг другу. Винтовые марши используются для закруглённых лестничных конструкций. По месторасположению косоура, конструкции можно разделить на:

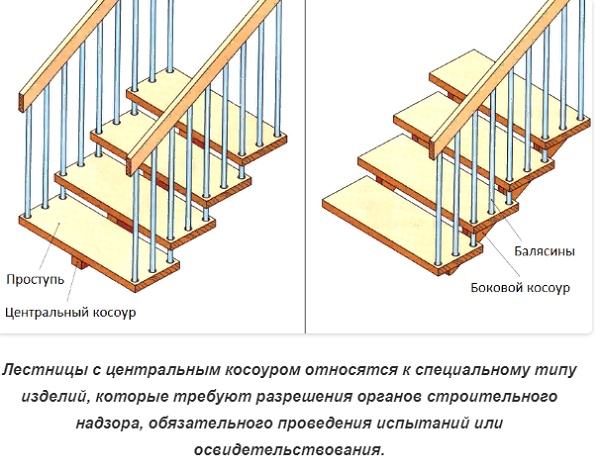

• боковые — применяются 2 косоура по бокам марша;

• центральные — используется 1 центральный косоур.

Если ширина проема свыше 1,5 метров, необходимо совместить два типа расположения, и использовать 3 косоура: в центре и по бокам.

Важно! При самостоятельном конструировании лестницы на одном косоуре, необходимо помнить, что возведение таких конструкций требует предварительного согласования в органах строительного контроля.

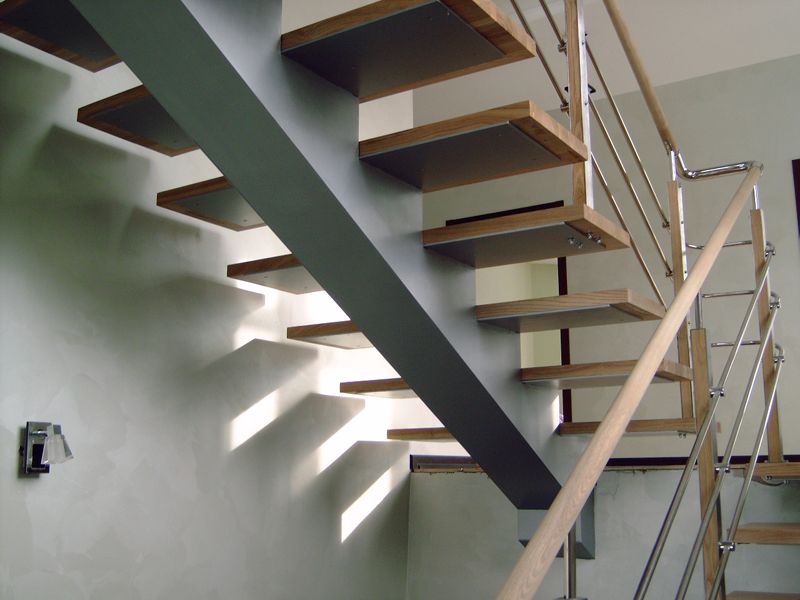

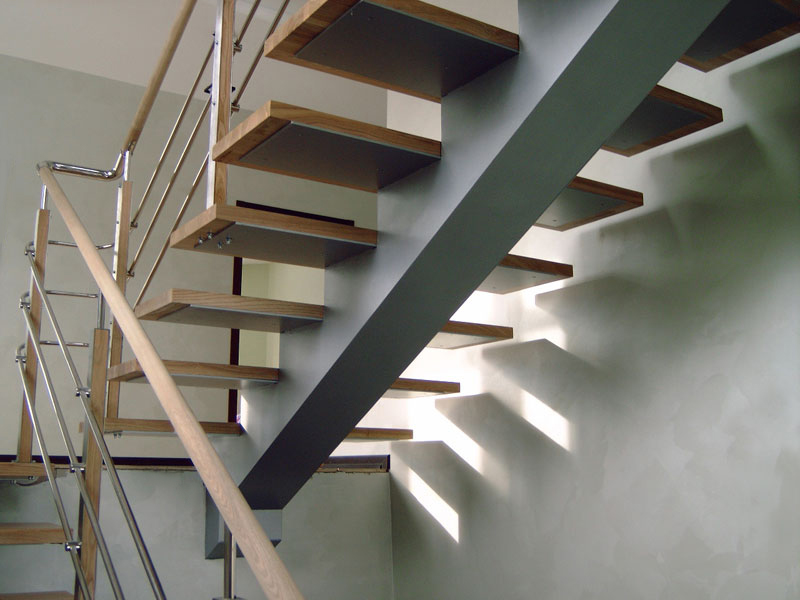

Центральный косоур применяется для легких, невесомых, почти прозрачных лестничных конструкций. Для более же надежной конструкции необходимо применять две несущие балки. Именно второй вариант наиболее популярный и чаще применяемый на практике.

Разновидности лестниц

Межэтажные лестницы классифицируют на 2 основных вида:

• маршевые;
• винтовые.

Проще всего сделать маршевую лестницу. Если планируется сделать лестницу на второй этаж своими руками, лучше выбрать именно этот вариант, за счет простоты конструкции. Но, для обеспечения удобного наклона и высоты ступеней нужно выделить достаточно много свободного пространства.

Маршевой лестницей легко и удобно пользоваться, она устойчива к нагрузкам. Конструкция позволяет перемещать крупную мебель и бытовую технику. Это безопасный вариант, что особенно важно для домов, где проживают дети и пожилые люди.

Винтовые лестницы обладают более усложненной конструкцией. Такой вариант позволяет сэкономить свободное место. Но, конструкция является не самой лучшей с точки зрения удобства использования.

Переместить мебель, и технику с помощью такой лестницы будет сложнее. Но, при правильном изготовлении, такая лестница будет и прочной, и очень эстетичной.

Требования к конструкции

Существуют основные требования, которые стоит учитывать при выборе типа и размера лестницы:

• Угол наклона лестницы в жилых помещениях должен быть в пределах 30-45°.
• Оптимальная ширина лестничного марша — 1000-1250 мм, минимальная — 900 мм.
• Для удобства передвижения по лестнице высота ступени должна быть 15-19 см, а глубина (ширина проступи) — 20-30 см.
• При наличии ограждения высота перил должна быть в пределах 800-900 мм, а расстояние между балясинами — не более 150 мм.

Следует учитывать, что в данном случае представлены рекомендуемые величины. Точные размеры устанавливаются индивидуально для конкретного дома.

Схема

Более распространенными моделями для частного дома являются винтовая и прямая маршевая лестницы. Первая довольно сложная в исполнении, требует правильных инженерных расчетов. При этом не стоит ориентироваться исключительно на схемы, представленные в интернете, так как важно учитывать специфику самого сооружения, особенности помещения, планировку и ряд других факторов.

Статья по теме: Лестница на чердак: какую лучше выбрать и как самостоятельно установить?

Для самостоятельного изготовления самым оптимальным решением считается маршевая деревянная лестница. При этом детали конструкции могут быть разнообразными, исходя из личных предпочтений и общего дизайна помещения.

Эскизы

Детальный эскиз покажет точную сборку конструкции в помещении, удобство и эргономичность сооружения. На рисунке следует отобразить тип будущего сооружения с точными параметрами.

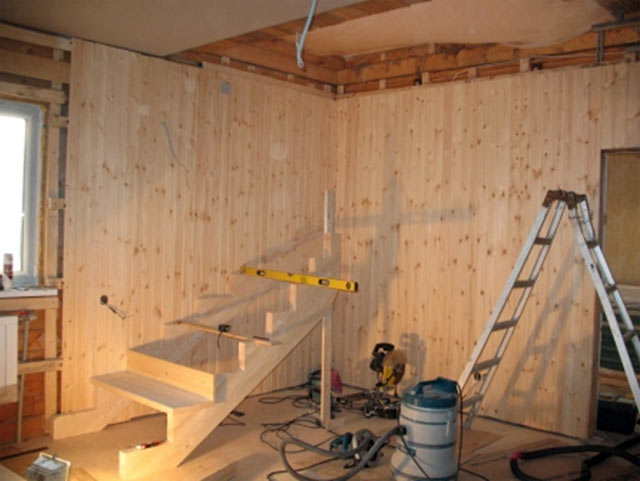

Деревянная лестница на косоурах

10-03-2015

Хотите немного сэкономить при изготовлении деревянной лестницы, но качеством поступиться не готовы? У нас есть для вас решение – заказ готовых косоуров. Эта часть конструкции – самая важная, здесь недопустимы даже небольшие неровности. Очень сложно сделать его идеально ровным «на коленке». Поэтому эту часть конструкции лучше заказывать на производстве.

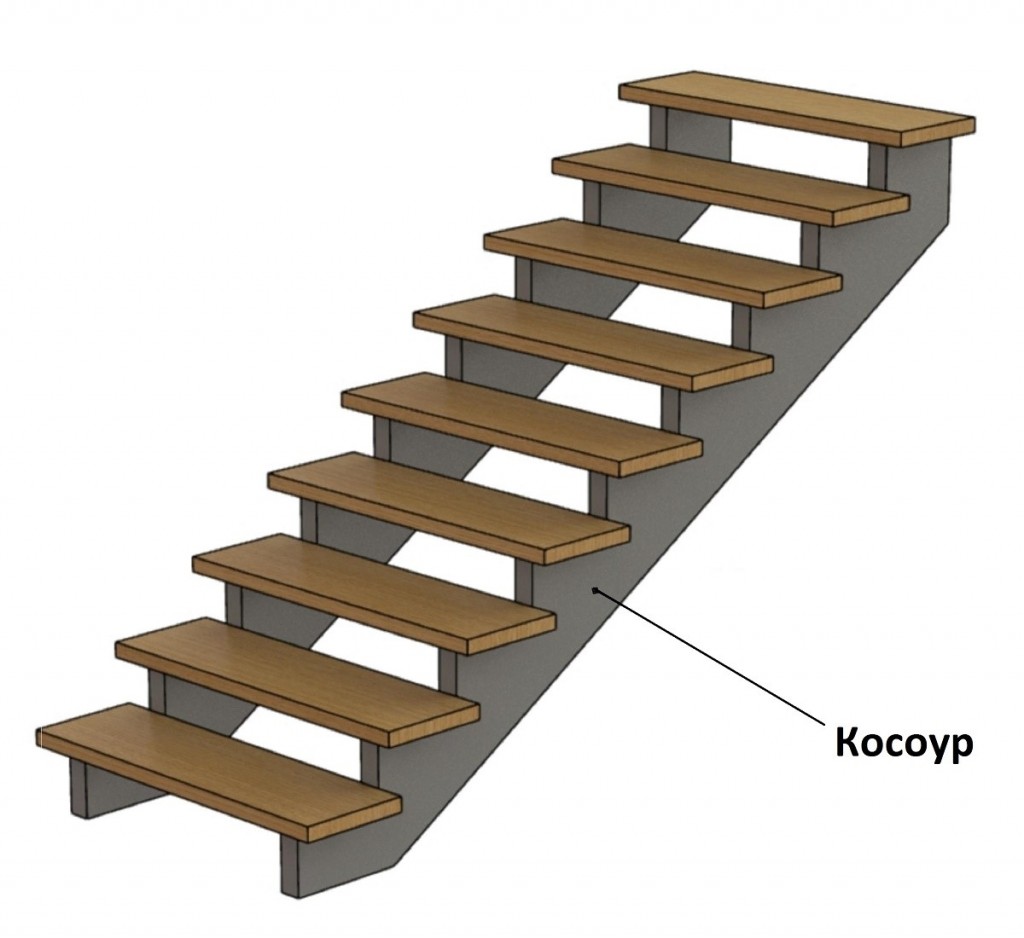

Косоур — это несущая наклонная балка, на которую опираются ступени марша. Косоур может поддерживать марш по всей его длине, проходя посередине, тогда он называется центральным или монокосоуром. Если поддержка осуществляется с двух сторон — боковым. Косоуры всех типов можно купить у нас, вызвав замерщика. Хотя можно произвести расчёты самостоятельно.

Деревянные косоуры для лестниц

Деревянный косоур – эстетичен, практичен и легок. Он может быть прямым и тогда лестница на косоурах будет строгой, классической. Деревянная конструкция может быть изогнутой, и тогда перед нами предстанет изящная, эксклюзивная лестница. Размер его зависит от размера ступеней и от степени подъема марша. Если ширина несущей балки 300 мм, то ее толщина должна быть не менее 50 мм.

Ширина косоуров

Чем выше угол подъема лестницы, тем прочнее она должна быть. Так при подъеме в 60 градусов толщина центральной несущей опоры – 200 мм. Оптимальный угол подъема будущего изделия – 35-40 градусов, поскольку лестничный марш под таким углом наиболее удобен для перемещения.

Наиболее простой способ изготовления деревянной конструкции следующий: подбирается деревянная заготовка в 2 раза шире будущего косоура. В деревянной заготовке выпиливаются треугольные вырезы для последующего закрепления в них ступеней. Для того чтобы вырезы на заготовке получились симметричными удобно использовать трафарет.

Понадобятся небольшой лист фанеры и два бруска. От угла листа в одну сторону отмеряем расстояние равное ширине проступи, а в другую сторону – расстояние равное высоте подступенка. Полученные точки соединяем в одну линию, и поверх этой линии прикрепляем бруски с одной и с другой стороны фанерного листа. Размечаем деревянную заготовку с помощью полученного трафарета, а затем выпиливаем аккуратные вырезы.

Крепление ступеней к косуру в этом случае надежнее всего осуществлять с помощью столярного клея по дереву и шурупов. Крепление деревянного косоура к опорной балке делается после подготовки запилов. В него вставляется край, который фиксируется металлическим крепежом.

Расчёт косоура деревянной лестницы

Сделать расчёт косоура можно по формуле: А2+В2=С2. Где А – высота (от пола первого этажа до пола второго). В – длина марша (расстояние от начала до проекции конца лестницы в пол) С – искомая длина. Глубина ступеней в соответствии с требованиями к безопасности должна быть от 250 до 400 мм. Разделив длину марша на желаемую глубину, получим количество ступеней. Оптимальная высота подступенка от 120 до 220 мм. Разделив высоту на количество ступеней, получим высоту подступенка.

Металлический косоур для деревянных лестниц

Металлический косоур применяется тогда, когда от лестницы требуется высокая износостойкость, прочность, устойчивость к влаге. Изготавливается при помощи электросварки. К основанию из швеллеров или профильной трубы привариваются уголки, впоследствии на них монтируются ступени. После окончания сварочных работ швы обрабатываются напильником, получившийся каркас покрывают грунтовкой и красят.

Ступени к каркасу крепят саморезом, предварительно зафиксировав их в металлических рамках. Полученная конструкция присоединяется к перекрытиям этажей с помощью анкеров, болтов и сварки.

При работе с металлическим каркасом важно не только вычислить его длину, угол подъема, количество ступеней или высоту проступи. Важно помнить о СНиП и выбрать профиль из достаточно толстого металла. Даже сталь может дать слабину, если ступени крепятся на слишком тонкий профиль. Особенно когда по ней в дом будут вноситься рояли, холодильники и другая крупногабаритная мебель.

Косоур и тетива. В чем отличие?

И косоур и тетива являются несущими элементами лестницы. Оба элемента могут использоваться для изготовления как прямых, так и винтовых лестниц, с изгибами.

Ступени у лестниц на тетивах крепятся в специальные пазы непосредственно на тетиву, либо сбоку. При этом у лестниц на тетивах ступени сбоку не видны.

Косоур — несущая балка, на которую крепят ступени, края ступеней при этом свободны и хорошо просматриваются сбоку. Располагают косоуры по бокам деревянной лестницы, либо по центру, в этом случае он будет один и называться будет — центральным.

Подведем итог: косоур – несущий элемент деревянной лестницы. Способен выдержать большую нагрузку. Он надежен в эксплуатации. Прост в изготовлении. Используя этот опорный элемент, вы сможете построить лестницу в любом стиле — от классической до современной. Выбирайте, звоните нам в магазин «Стаершоп» по телефону 8 800 775 26 76 и будет дешево надежно и практично.

Установка лестницы к крыльцу деревянного дома

Подготовительные работы

Соблюдение главных этапов по монтажу лестницы для крыльца, позволят сделать конструкцию надежной и долговечной.

Итак, для ее установки необходимо купить:

1. Доски и бруски;
2. Ножовку;
3. Саморезы;
4. Шуруповерт;
5. Уровень;
6. Цементный раствор;
7. Крупные камни или щебенка;
8. Антисептики;
9. Наждачку;
10. Лако-красочные материалы.

На начальном этапе по установке деревянной лестницы на крыльцо необходимо залить фундамент под нее. В местах касания древесины с грунтом, нужно проложить изоляцию в три слоя из цемента, щебеня и песка.

Важно! Под опорные балки перил кладут камни, которые служат защитой древесины от гнили и проседания лестницы под тяжестью своего веса.

1. Следующим этапом по установке будет изготовление деталей.
2. Заготовки делают прямоугольными.
3. Заготавливают куски брусков для ограждений и балясин.
4. Изготавливают косоуры при помощи разметки на лекалах из картона, фанеры или оргалита.
5. Защитная обработка деталей производится с помощью антисептических составов.

Работа по монтажу

Монтаж деревянной лестницы на крыльцо следует начать с установки косоуров, которые закрепляют на верхней площадке крыльца, на части бруса, закрепляя уголками из металла.

Важно! Для увеличения прочности лестницы, косоуры крепят совместно с фундаментом самой конструкции.  Таим образом низ косоуров соединяет с 1-м подступенком и проверяют уровень конструкции.

Фиксация

Далее прикладывают оставшиеся элементы, и фиксируют их цементом.

• Для закрепления деревянных ступенек на крыльцо не используют гвозди, поскольку это грозит деформацией и разрушением лестницы. В работе предпочтительней всего применять саморезы или шип-пазы. Первую ступень устанавливают наверху нижнего подступенка, а каждый последующий опирают на него.
• Простую деревянную лестницу на крыльцо своими руками, на этапе описанном выше, чаще всего завершают и переходят к закреплению перил и козырька. Стойки опоры для прочности фиксируют в точках примыкания к косоурам.
• Перила являются самым слабым местом деревянной лестницы. Для надежности их сажают на саморезы, а стыки проклеивают.

После завершения работ по установке деревянной лестницы для крыльца дома все элементы необходимо отшлифовать и покрыть краской или лаком.

Лестничные ступеньки различают по методу соединения их между собой. Оно бывает валикообразным, прямоугольным, скошенным.

Существует и классификация  за формой:

• в виде клина;
• прямоугольные;
• треугольные;
• округлые.

Окрашивание

Перейти в каталог фасадной краски>>

Важно! При окрашивании соснового материала нужно взять во внимание тот факт, что смолы в древесине пропитываются неоднородно. Поэтому перед нанесением краски или лака, удалите лишнюю смолу на поверхности материала, используя растворитель.

Обработку конструкций из дерева проводят с использованием эмалей, лаков, красок, пропиток. Выбирая средства для финишной обработки  древесины, учитывайте ее вид, выбирайте оттенок близко к натуральному.

Определившись с цветом, переходите к выбору краски. Высоко пигментированная краска для лестницы деревянной на крыльцо  предназначены для перекрытия дефектов, ее наносят поверх шпаклевки. Их недостаток в том, что они скрывают всю красоту дерева.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

• Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
• Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
• Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

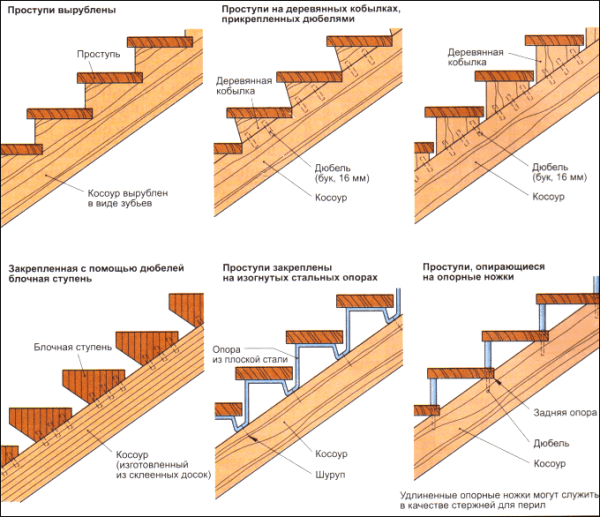

• Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
• Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

• Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
• Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
• Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

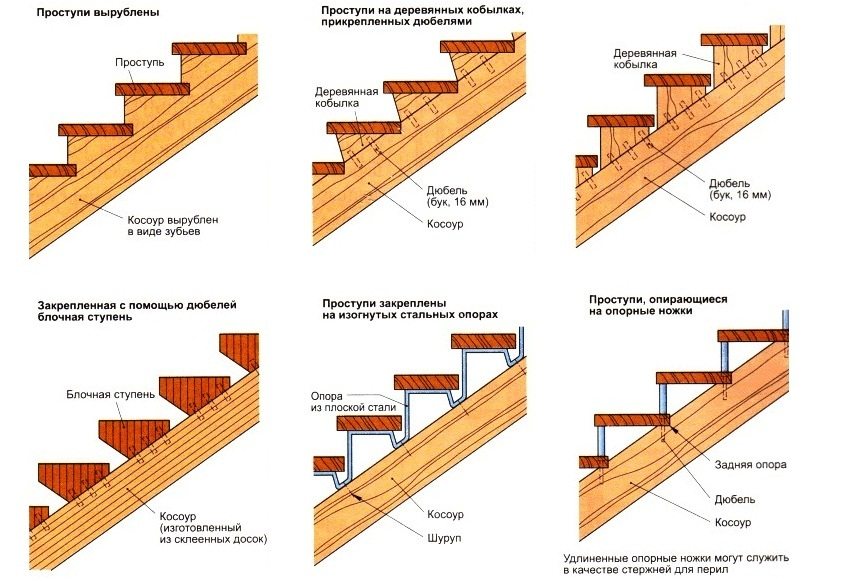

• Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
• Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Изготовление лестницы на косоурах

В первую очередь следует подготовить материалы и инструменты, которые понадобятся во время работ:

• доски шириной в тридцать сантиметров и толщиной в четыре сантиметра;
• шканты;
• кобылки;
• трафарет из реек и фанеры;
• пилы по дереву;
• молоток;
• дрель;
• шлифовачную машинку;
• дюбеля, шайбы, болты, шурупы.

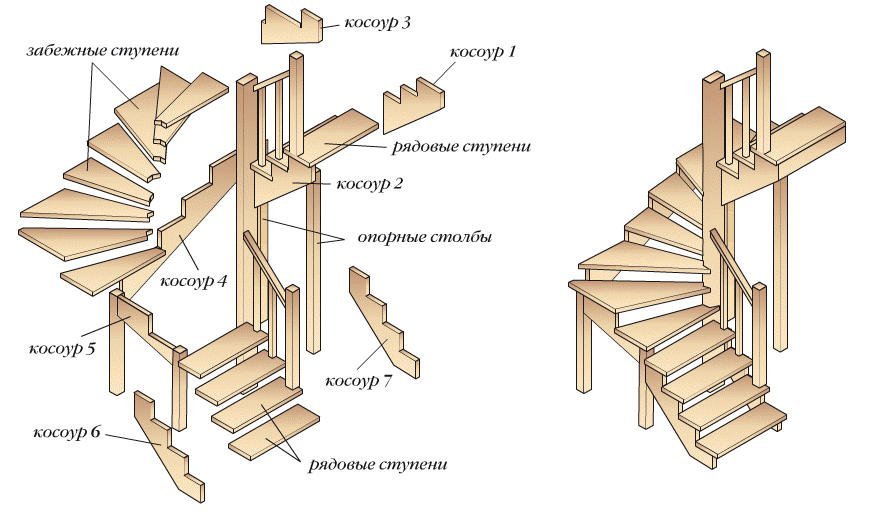

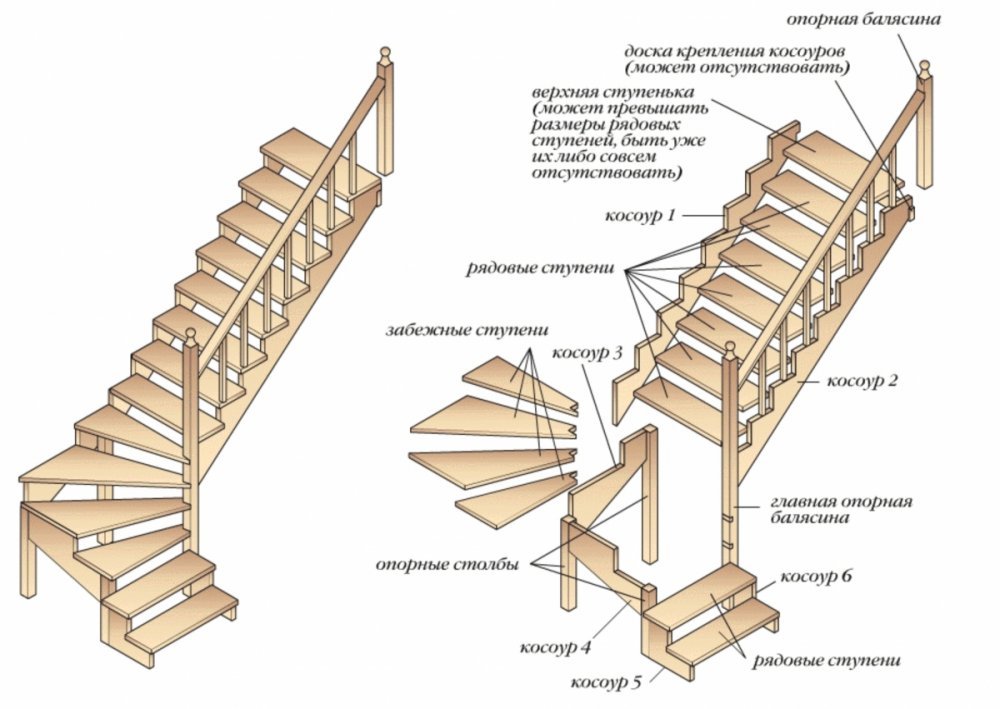

Этапы работ по изготовлению лестницы с забежными ступенями.

1. В первую очередь следует каждую ступень разметить в отдельности. Для этого измеряется угол наклона и ширина проступи. Размеры подступенка не изменяются.
2. После установки разметок к внутренней стороне конструкции крепятся ступени с зауженной поступью.
3. С внешней стороны лестницы устанавливаются поступи с широкой частью.
4. Должна получиться лестничная конструкция с крутым подъемом, который находится с ее внутренней стороны.
5. Визуально косоуры относительно друг друга будут находиться в параллельном положении.
6. Если для изготовления косоуров будут применяться кобылки, то их следует вытачивать по форме треугольника и устанавливать поверх продольной кромки балки.
7. К опоре кобылки крепятся шкантами, которые устанавливаются в пазы прилегающих элементов конструкции и закрепляются с помощью клея.
8. Проступи и подступеньки необходимо скреплять шурупами и клеем. Соединять их нужно в паз, использовав для этого треугольную рейку.

Если будет выбрана конструкция лестницы, где опора будет располагаться по центру, то для изготовления косоура нужно будет взять брус размером 34х20 сантиметров.

Если лестничная конструкция будет вспомогательной, то балки следует расположить очень круто. В этом случае верхняя часть косоура крепится к поддерживающей конструкцию балке, а нижняя – к полу. Все монтируется при помощи болтов и дюбелей-гвоздей.

Треугольные элементы косоура изготавливаются при помощи трафарета. После этого все края и срезы изделий обрабатываются шлифовальной машинкой. Готовые косоуры с помощью шайб с болтами или саморасклинивающихся дюбелей крепятся к площадочной балке и полу.

Под лестницей на косоурах между маршами и полом остается свободное пространство, которое можно использовать для устройства различных подсобных помещений — антресолей, кладовок, стенных шкафов.

Из чего можно изготовить косоур?

Большое влияние на тип конструкции оказывает материал, который используется для изготовления опорной балки и лестницы в целом. Это может быть металл, дерево, или бетонные, а также железобетонные материалы. В случае монтажа лестницы небольшой высоты своими руками целесообразно использовать дерево, а для маршей с высокой нагрузкой — металл и бетон.

Дерево легко обрабатывается, позволяет изменять контуры балки в соответствии с возникшими требованиями, а также к нему гораздо легче перекрепить кобылки при использовании центрального косоура.

Если в качестве материала используется металл, то лучше всего выполнять гребенковые косоуры методом сварки отдельных частей швеллеров или мощных труб, а при косоуре с кобылками — приваривать металлические пластины нужной высоты, на которые затем производить монтаж деревянных ступеней.

Железобетон рекомендуется применять в лестницах, испытывающих большую нагрузку. Это самый тяжелый и дорогостоящий вариант, который не рекомендуется для установки своими руками.

Материалы для изготовления деревянной лестницы

При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:

• Сосна;
• Бук;
• Ясень;
• Ольха;
• Кедр;
• Береза;
• Клен;
• Лиственница;
• Дуб.

Для создания лестницы на косоурах можно использовать бук

Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.

Выбранная древесина не должна иметь каких-либо изъянов в виде трещин, сколов, недоразвитых сучков, а также следов обитания паразитов. Доски для изготовления деталей конструкции должны быть ровными и иметь одинаковые габариты. На момент приобретения древесина должна быть полностью подготовленной к работам. Процесс подготовки включает в себя промышленную просушку пиломатериалов, а также отделку древесины защитной грунтовкой.

Лестницы. Основные элементы конструкции. Косоуры и тетивы

Если вы строите собственный дом, то почти наверняка сталкивались с проблемой изготовления лестницы. Будь то или межэтажная, или чердачная, или какая-то лестница специального назначения, принципы ее построения, основные составляющие и детали будут одинаковыми.

Чтобы вам было легче понимать следующие материалы по расчету и постройке лестниц, рассмотрим все их составляющие и понятия, связанные с конструкцией.

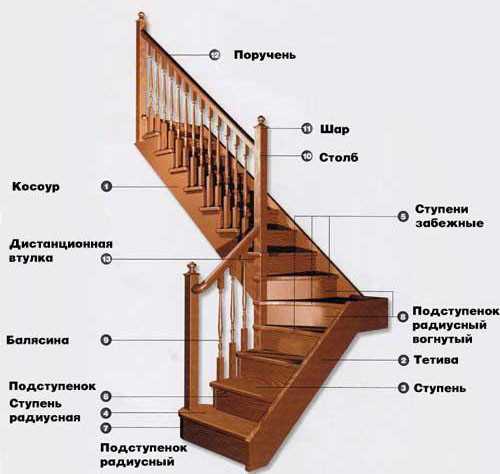

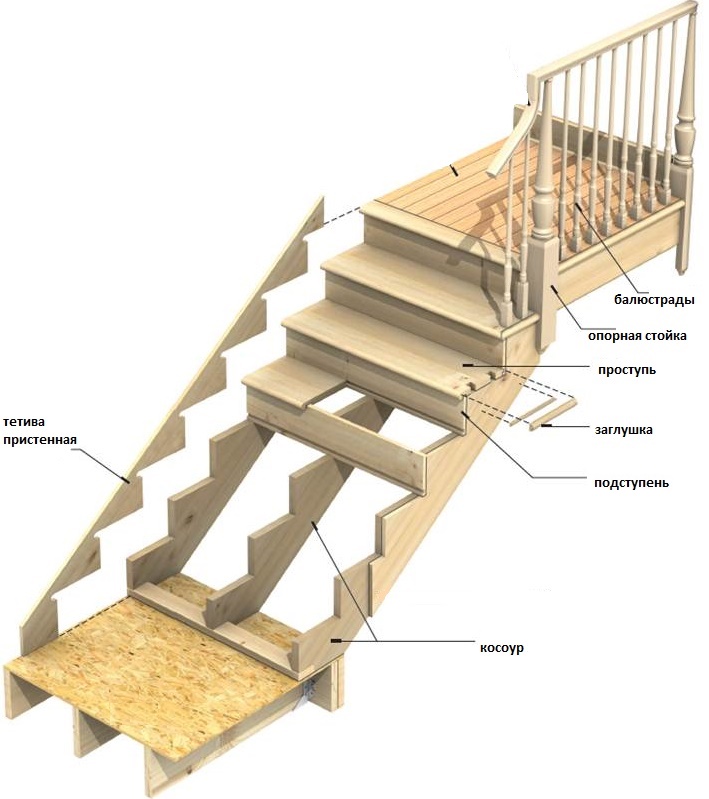

Прежде всего, каждая лестница имеет основные конструктивные элементы и дополнительные. О дополнительных мы поговорим чуть позже, а сейчас рассмотрим, что же представляют собой основные элементы конструкции лестниц.

Косоуры и тетивы

Эти два элемента иногда путают, поскольку, хоть они и отличаются конструктивно, но несут одну и ту же функцию. Косоуры и тетивы – типы основания лестницы, на которое опираются наши ступени, перила и прочие элементы конструкции.

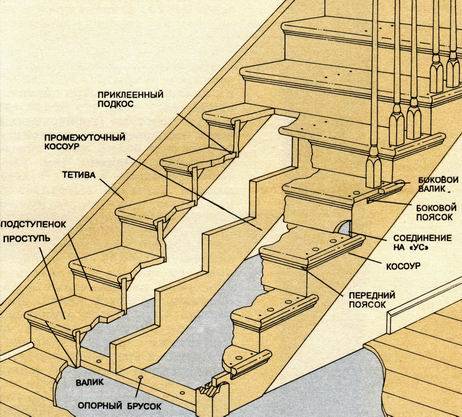

Чтобы понять различия между ними, взгляните на рисунки. Слева изображены косоуры в виде наклонных досок с зубчатыми проемами под будущие ступени. Этот тип основания ранее был более распространенным, чем тетива, особенно в постройке деревянных лестниц. Главные его преимущества – простота в изготовлении и при этом большая надежность, поскольку вся нагрузка ступени приходится на верхнюю сторону с тетивой в качестве основания изображена на рисунке справа. Как видите, здесь нет никаких пропилов, и ступени крепятся прямо к боковой поверхности доски, которая полностью скрывает их торцы.

Недостатком таких лестниц считается меньшая надежность, поскольку нагрузка, действующая на проступи, распределяется только на крепежные элементы, зафиксированные в тетиве. Это было справедливо для деревянных лестниц традиционного изготовления. Сейчас же, с появлением лестниц на металлической тетиве, или с использованием специальных креплений под ступени, они ничем не уступают лестницам на косоурах в прочности, при этом являясь более элегантными и современными.

Следует, наверное, упомянуть еще один нюанс. Лестницы на тетивах требуют чуть большей ширины пролета, чем лестницы на косоурах. Ведь если косоур полностью прячется под плоскостью проступи, то тетива остается незакрытой, а поэтому к ширине лестницы, кроме ширины самой проступи следует добавить двойную ширину тетивы.

Эти несколько сантиметров порой могут оказаться очень важными, если пролет довольно узкий и необходимо максимально расширить ступени. Поэтому в таких случаях постройка лестницы на косоурах выглядит более целесообразной

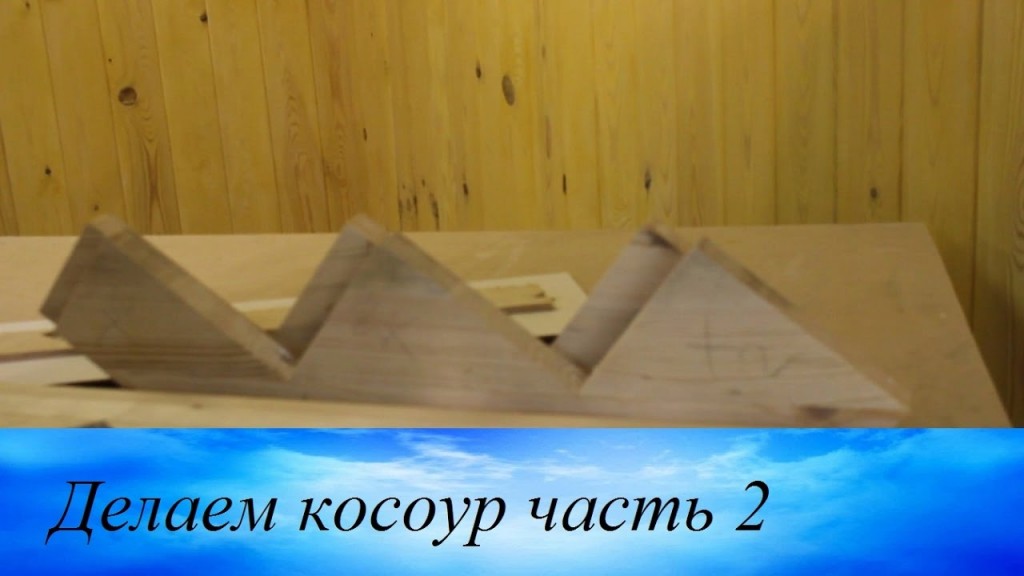

Лестница на косоурах своими руками (видео)

Профессионалы рекомендуют применять для обустройства жилища конструкцию из сборных деталей, только как исключительный метод для домов, в которых отсутствует возможность установить изделие в готовом виде. Затруднениями могут стать недостаточные габариты помещения. Суть состоит в том, что любая сборная лестница с косоурами, будь она из металла, железобетона или деревянная, формируется по каркасу, который готов, и от него будет зависеть заключительная форма конструкции. Исходя из этого условия, монтирование этого основания является решающим фактором. От этого зависит общий вид сооружения и его прочность, а также безопасная эксплуатация.

Технология процесса монтажа

Процесс создания лестницы на косоурах включает в себя несколько последовательных этапов:

1. Проведение предварительных замеров и расчетов.
2. Построение чертежа будущей конструкции.
3. Изготовление косоуров.
4. Создание ступеней.
5. Сборка лестницы и ее монтаж в выбранном месте.
6. Фиксация ограждений.

Обязательным завершающим этапом работ является отделка древесины защитными пропитками и декоративными материалами.

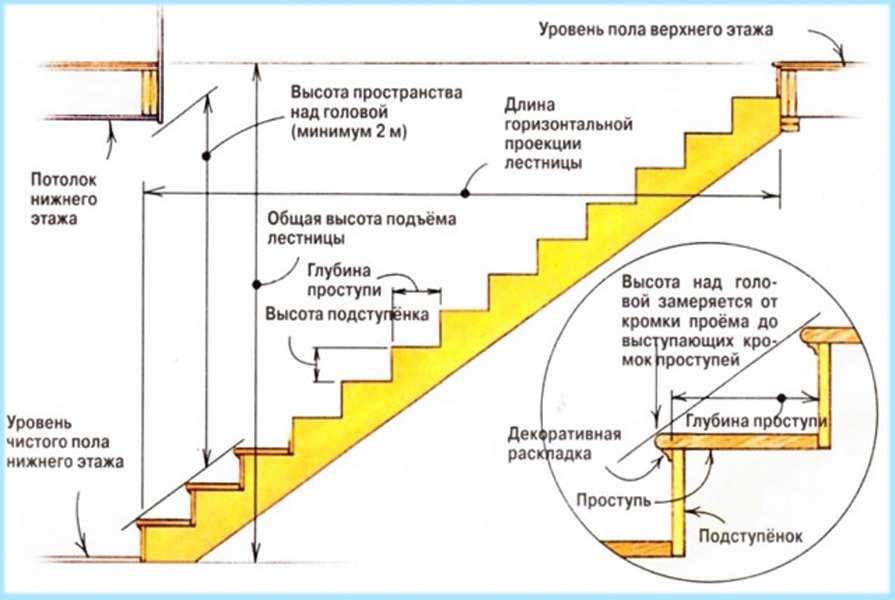

Измерения и расчеты

Расчеты габаритов будущей лестницы следует проводить исходя из типа конструкции. Обязательно следует учитывать все технические требования, предъявляемые к изделию. Основными размерами, от которых следует опираться при проведении расчетов, являются:

• Высота будущей лестницы. Величина является расстоянием от пола первого до второго этажей;
• Угол наклона конструкции;
• Ширина ступеней.

Имея эти данные легко вычислить необходимые размеры и форму всех будущих элементов конструкции. При этом стоит учитывать, что угол между ступенями, а следовательно и между зубцами гребенки, должен составлять 90 0 . Количество ступеней определяется путем разделения общей высоты конструкции на высоту одной ступени. При этом в качестве единиц измерения используются метры.

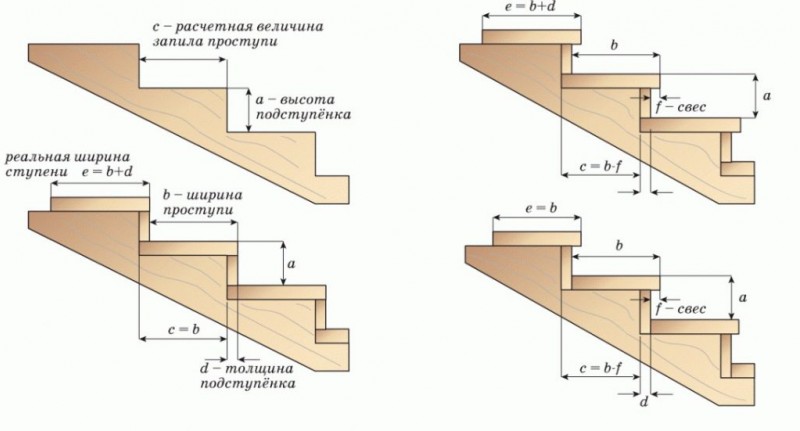

Для удобства проведения расчета размеров, отдельных элементов деревянной лестницы на косоурах, можно воспользоваться специальными строительными интернет калькуляторами. Это позволит не только сэкономить время, но и обезопасит от возникновения возможных ошибок при вычислениях.

Построение чертежа

Для понимания геометрии будущей конструкции и принципов ее последующей сборки, перед началом работ изготавливается чертеж лестницы. Для удобства его использования, чертеж лестницы выполняется в нескольких проекциях. На получившуюся схему наносятся все просчитанные размеры деталей.

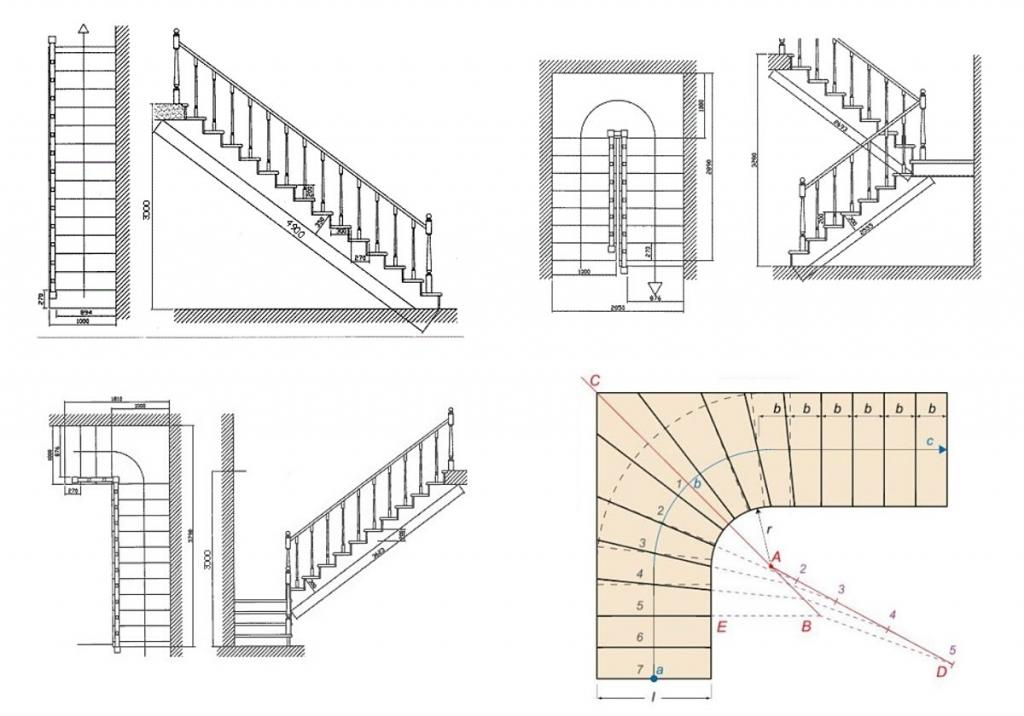

Чертеж деревянной лестницы на косоурах

Схема является максимально удобной при соблюдении единого масштаба для всех деталей в рамках одного чертежа.

Изготовление косоуров

Для изготовления косоуров, на две одинаковые деревянные балки наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно нанести разметку, на линейке-угольнике отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза. По тому же принципу разметка наносится и на вторую балку.

По линиям разметки выполняются срезы древесины. Работа проводится с помощью электролобзика или иного подходящего инструмента.

Делаем ступени

При создании ступеней для лестницы учитывает тип будущей конструкции. Для изделия открытого типа потребуется лишь изготовление проступи. А вот у закрытой лестницы на косоурах должны присутствовать и подступенники.

Для создания ступеней используются готовые доски подходящего размера. Если таковых нет, деревянные бруски выпиливаются из цельной доски. При этом размеры проступи соответствуют длине и ширине ступени. Габариты подступенника соответствуют высоте и ширине ступени.

Размеры подступенника должны четко соответствовать этим величинам, в то время как для проступи допускаются отклонения габаритов в большую сторону. В таком случае горизонтальная часть ступеней будет слегка выпирать по бокам за пределы лестницы, и нависать над нижней ступенью. Однако превышения номинальных размеров должны составлять не более 1-1,5 см для каждой из сторон проступи.

Сборка лестницы и установка

Сборка и установка лестницы проводится в такой последовательности:

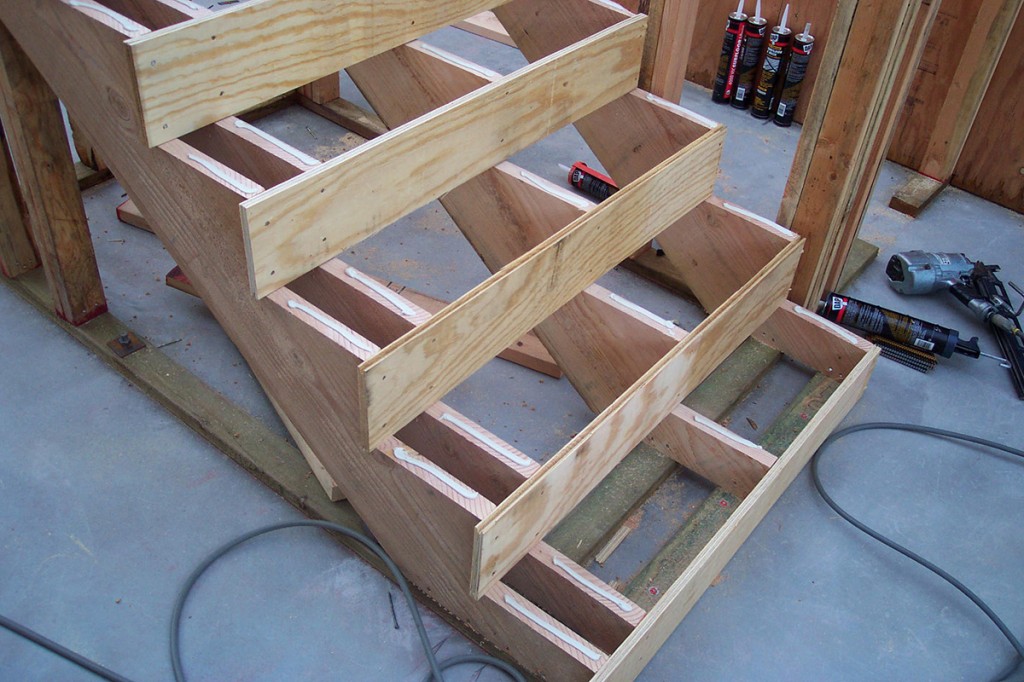

1. Готовые косоуры выкладываются на ровном полу, на подходящем расстоянии друг от друга расстоянии. При этом возможна временная фиксация косоуров по краям с помощью тяжей. После этого зигзаги опорных элементов слегка промазываются строительным клеем, при его применении.
2. К вертикальным линиям гребенки прикладываются подступенники. Эти элементы фиксируются на опорах при помощи саморезов.
3. После установки всех вертикальных элементов, на горизонтальные линии гребенки укладываются проступи. Их фиксация к торцам опор выполняется на саморезы.

Монтаж перил

В лестницах с косоурами монтаж перил производится в проступи. Для сооружения этих элементов безопасности, в начале и в конце конструкции, по обе стороны от ступеней устанавливаются опорные балясины. В каждой из проступей просверливается небольшое углубление в 1-1,5 см, диаметр которого соответствует сечению перил. Получившиеся лунки слегка промазываются строительным клеем, после чего в них, строго вертикально, вставляются перила. Чтобы их надежно углубить, ламели слегка простукиваются сверху с помощью резинового или деревянного молотка, киянки.

Смонтированные перила накрываются балкой с посверленными в ней отверстиями в соответствующих точках. Эта балка будет выполнять роль поручня. По краям она фиксируется с помощью пазов и клея в балясины.

Отделочные работы

Отделка деревянной лестницы заключается в пропитке материала защитными растворами, которые уберегут изделие от влияния перепадов влажности и температуры окружающей среды. Обычно для этих целей используется морилка или специальная грунтовка. При использовании морилки, она может слегка тонировать древесину.

Декоративная отделка производится при помощи краски или лака. Любая отделка должна наноситься тонко и несколькими слоями. В промежутках между нанесением нового декоративного слоя, поверхность обязательно шлифуется с помощью мелкозернистой наждачной бумаги. Нанесение каждого последующего декоративного слоя, или его шлифовка, возможны только после полного высыхания предыдущего покрытия.

Виды косоуров и лестниц на них

Косоуры бывают двух видов: монолитные ступенчатые, отлитые с углами для установки ступенек и ровные с креплениями для кобылок. Прежде, чем заказать лестницу на косоуре, надо выбрать форму опоры. Цельная бетонная балка с уступами для крепления ступенек так и называется – ступенчатая.

Но есть еще разъемная конструкция с кобылками. Заливая бетон в форму, мы закрепляем в нем анкерные болты и одновременно предусматриваем небольшой проем для упора или шканта. С помощью этих приспособлений к бетонной опоре крепятся кобылки. Они представляют собой металлические или деревянные прямоугольники. Кобылку фиксируют на опоре с помощью анкерного соединения, а затем уже на него кладут и закрепляют деревянную, стеклянную или пластиковую панель.

• винтовые и дугообразные;
• с забежными ступенями;
• с прямым пролетом;
• с поворотной площадкой.

Форма зависит от фантазии дизайнера, архитектурных особенностей помещения или соединяемых уровней, и задается несущей балкой. Часто бетонные балки-косоуры отливают сразу с площадками-ступенями. В этом варианте мы имеем возможность сразу задать не только необходимую прочность всей конструкции, но и форму.

Лестницы по стальным косоурам

Металлические косоуры более популярны в тех зданиях, где есть проблема со свободным пространством. Дело в том, что конструкционная сталь, в отличие от дерева, может выдержать большие нагрузки при сравнительно небольших размерах. Для монтажа стальной лестницы достаточно одной балки косоура, она вполне справится со своей задачей. При этом сварное соединение более крепкое.

Наиболее популярным для изготовления одинарного косоура является двутавровая балка. Она крепится к перекрытию второго этажа и к полу первого при помощи сварки к закладным. После чего на нее навариваются кобылки – металлические кронштейны из стального уголка для крепления ступеней. Ступеньки представляют собой сборную конструкцию из стального основания, к которому при помощи болтов крепится деревянная доска. Стальное основание приваривается к кронштейну.

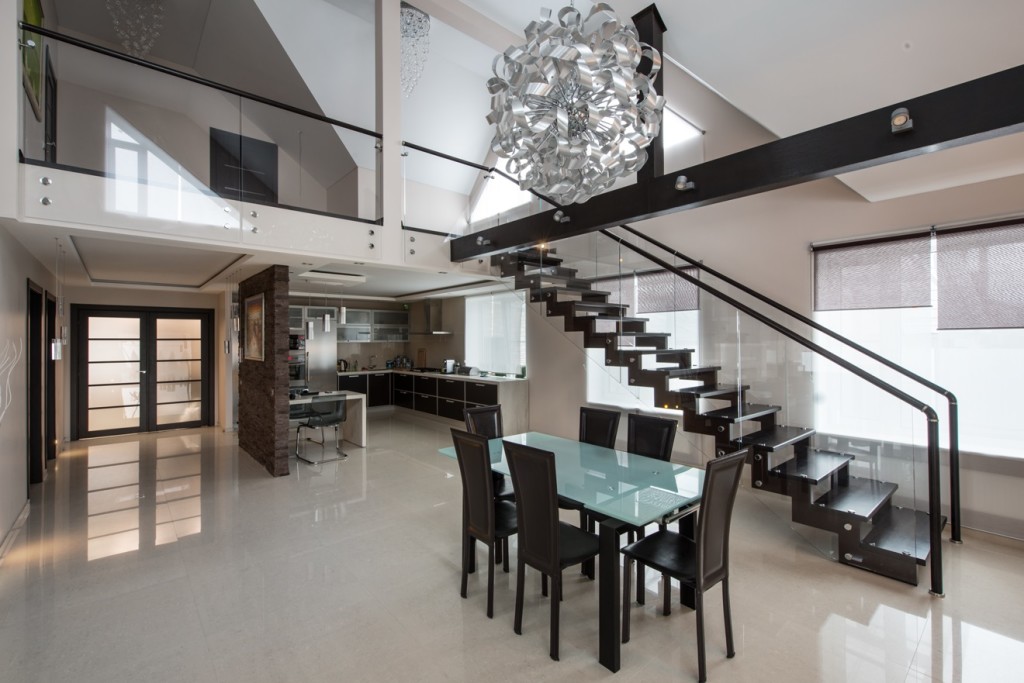

Лестницы на металлических косоурах очень красиво смотрятся в минималистическом или модерновом дизайне помещения.

Как точно рассчитать косоур для лестниц

В первую очередь надо определить параметры самой конструкции. Одни из них постоянные, другие можно варьировать.

По строительным стандартам принято, что величина «H1» не должна быть меньше 2 м, «l» варьируется в диапазоне 25-30 см, «h» – в пределах 12-25 см.

Из всех обозначенных величин параметр «H» является постоянной величиной и определяется проектом здания. Все остальные размерные показатели подгоняются под габариты пространства.

При расчете параметров конструкции нужно быть очень внимательным, так как от этого зависит надежность лестницы.

Расчет количества ступеней

Количество ступеней – это Н/h=300:18=16. Но необходимо понимать, что последняя верхняя ступень – это пол верхнего этажа, поэтому к косоуру надо будет крепить 15 ступеней.

Расчет длины косоура

Зная количество ступеней, можно вывести длину проекции лестничного марша, для чего определяется глубина ступенек. К примеру, она равна 28 см. Теперь проводится следующая математическая выкладка: 28х15=4,2 м. Это и есть значение показателя «L».

Лестница с деревянными ступенями на одном центральном косоуре

Лестница также может быть выполнена и на одном надежном мощном косоуре. Доски, используемые для изготовления проступей, должны быть оструганными и отшлифованными наждачной бумагой. Лестница с центральным косоуром не сокращает пространства помещения, она становится украшением интерьера.

Центральный косоур является единственной опорой сооружения. Обычно он делается из бруса сечением 340 х 200 мм. Своими руками косоур для лестницы из дерева можно выполнить следующим образом:

сначала необходимо склеить несколько досок и поместить их под пресс. Затем склеенные доски нужно укрепить поперечными деревянными шкантами или болтами. В качестве материала для этой конструкции и отделки подходит древесина дуба, лиственницы, сосны. Существует вариант крутого расположения косоура, когда лестница в частном доме используется в качестве вспомогательной (например, на чердак).

В таком случае крепление нижнего конца косоура производится к полу, а верхнего (с использованием болтов и дюбелей) — к балке, которая поддерживает конструкцию площадки.

Для такой лестницы не требуется производить запилы, способ ее установки похож на тот, с помощью которого происходит установка приставной лестницы стремянки. Таким образом, основной задачей является укрепление низа конструкции (во избежание ее сползания) и верха (чтобы лестница не заваливалась в сторону).

Треугольные фрагменты косоура должны быть выпилены по шаблону таким образом, чтобы была соблюдена параллельность площадок, на которые впоследствии устанавливаются ступени. Срезы и углы необходимо выровнять рашпилем или шлифовальной машиной, затем установить косоур на место, прикрепив его к полу и балке площадки само-расклинивающимися дюбелями и болтами с шайбами, утопленными в дерево потайным способом.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Они изготавливаются из отфугованных досок. После нанесения разметки необходимо просверлить отверстия с фасками для крепежа. Каждая ступенька монтируется потайным способом на четыре болта с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку следует крепить к косоуру вполдерева. Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки данные балки должны быть обеспечены дополнительным укреплением к косоуру. Для этого понадобятся четыре деревянных нагеля. Фаски с утопленными головками болтов необходимо заделать синтетической мастикой или шпатлевкой по дереву того же цвета, что и главная конструкция. Затем всю лестницу нужно покрыть слоем бесцветного лака.

Если не хватает места, выделенного под лестницу, появляется необходимость в устройстве забежных поворотных ступеней. Но такое сооружение представляет собой сложную конструкцию — гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

Посмотрите видео «Лестница на косоурах своими руками», чтобы лучше понять, как изготавливается такая конструкция:

Когда речь заходит о домашнем капитальном ремонте или строительстве, то наиболее востребованными оказываются лестницы на металлических косоурах, причём очень часто их делают своими руками. Техника сборки здесь не является слишком сложной, так как чаще всего это происходит при помощи электросварки, иногда с использованием больцевых соединений для балясин и поручней.

Но конструкционные особенности всегда будут иметь решающее значение для комфорта и безопасности, поэтому о них и пойдёт речь ниже, а также вашему вниманию будет предоставлено видео в этой статье.
