Делаем люк на чердак и выбираем лестницу к люку

Коротко о чердачной лестнице

Подъем на чердак осуществляется посредством лестницы. Она может быть стационарной одномаршевой. То есть крепиться к проему в потолке и к полу. Этот вариант не всегда удобен из-за того, что занимается полезное пространство внизу.

Другой вариант представлен складной лестницей, которая поднимается и прикрывается люком. На сайте компании ООО «Металлинвест Профиль» () можно ознакомиться с продукцией под польским брендом FAKRO. Здесь же оформляется заказ, а менеджеры бесплатно оказывают консультацию.

Управление чердачной лестницей с люком осуществляется посредством специального ключа. Его длина может достигать 1,5 метров, в зависимости от высоты потолка. Главное, чтобы человек мог открыть люк без дополнительных табуреток и стульев. Чтобы закрыть створку, достаточно ее прижать и повернуть ключ, что приведет к смене положения замковой задвижки.

Проем, в котором устанавливается лестница, легко утепляется монтажной пеной. Ее рекомендуется выбирать в соответствии с условиями, которые создаются на чердаке (отапливаемый или холодный). То есть нужен ли материал влагостойкий со способностью сохранять качество через несколько циклов заморозки, или можно использовать продукт для внутренних работ. При этом желательно, чтобы она была заполняющей, а не расширялась, чтобы лестничный короб не распирало от давления. Также с целью утепления входа на чердак можно использовать уплотнительные материалы или минеральную вату с пароизоляцией.

Благодаря пружинному механизму усилий прилагать для управления лестницей практически не приходится. При желании дополнительно приобретается наличник. Конструкция и технология монтажа не сложные, поэтому с установкой изделия может справиться начинающий мастер.

Из инструментов понадобятся дрель и шуруповерт с крестовыми битами и сверлами по дереву (реже по металлу). Для измерений нужна рулетка и уголок под 90 градусов. Распил осуществляется ножовкой или электролобзиком. В большинстве случаев пригождается гаечный ключ. Метизы, как правило, входят в комплектацию к чердачной лестнице, но рекомендуется дополнительно приобрести длинные саморезы около 100 мм для крепления короба к стенкам технологического проема.

Делаем простой люк на чердак своими руками из металлопластикового окна, без стекла

Делаем люк на чердак своими руками — последовательность действий, описание — ниже по тексту

1. Люк будет располагаться около обрешетки, точнее — между ней и 2-мя затяжками.
2. Около затяжек дополнительно закрепить несколько досок, позже на них расположим люк.
3. Доски к затяжкам крепятся угольниками, на саморезы по дереву, с одной стороны.
4. С другой стороны доски можно закрепить к стойке. Размер люка примерно 82 на 62 см, лучше заранее учесть размер комфортного пользования. В данном случае лаз на чердак планируется небольшого размера и чердачная трехсекционная лестница не подходит по габаритам, поэтому решение другое — пластиковое окошко без стекла.
5. Вокруг люка по периметру обиваем брусками, на которые позже можно закрепить отделочный материал, например, гипсокартон.
6. В качестве люка можно использовать аналогичное металлопластиковое окно, где вместо стекла используется сэндвич-панель, данное окно нужно будет очистить от транспортировочной пленки и прочего мусора (можно сразу, но если не уверены в своей аккуратности, то лучше в конце всех работ, чтобы не поцарапать и не забрызгать монтажной пеной). Если на чердак планируется редко лазить, то такое окно-люк отлично сможет защитить от шума и пыли и перепада температур.
7. Окно подготовлено и будет крепиться на перфорированные пластины (размеры 40 на 160 на 2 мм), для крепления понадобятся саморезы с пресс-шайбой, длиной 32 мм.
8. По 2 пластины закрепить с каждого бока и по одной сверху и снизу.
9. Устанавливаем раму — проем лаза.
10. Если все размеры просчитаны верно, то раму будет легко отрегулировать вверх-вниз, а перфорированные пластины выступят в роли фиксаторов. Используем уровень и когда все выровнено — вкручиваем в каждую пластину по одному саморезу.
11. Еще раз проверяем все уровнем, выравниваем окончательно и прикручиваем больше саморезов, штуки по 3 на пластину. Должно хватить, но можно и больше.
12. Навешиваем створку и вкручиваем ручку, устанавливаем защитные (декоративные) колпачки на петли дверцы.
13. Запениваем шов между рамой и проемом. Когда пена засохнет — подрезать ее по усмотрению и закрыть деревянным плинтусом, либо материалом по своему усмотрению. Лестница к такому люку будет приставной.

Цена вопроса: в итоге можно уложиться в сумму менее 100 у.е., а конструкция люка с лестницей может обойтись в несколько раз дороже.

Как альтернативный вариант конструкции — открытие люка можно сделать в сторону чердака, соорудив противовес. Из плюсов — дверца сможет держаться даже без замка, а если чердак пыльный, то грязь не так будет осыпаться при открытии, однако ручку придется делать с другой стороны, что не так и сложно.

Можно сделать дополнительный люк-крышку поверх первого из ЭППС, который будет более габаритный и открываться в сторону чердака — получится дополнительное утепление и защита от пыли, а также от конденсата при перепаде температур в холодное время года.

Также можно установить пневмостойку от багажника авто, для удобного открывания люка на чердак и последующей фиксации.

Совет: не забывайте использовать уровень, так все получится ровным и будет радовать глаза и душу.

Сами же люки бывают таких видов

• горизонтальный (самый распространенный, обустраивается в потолке);
• вертикальный;
• ревизионный (устанавливают для регулярной проверки маленького пространства над помещением);
• мансардный (люк совмещается с выходом на крышу).

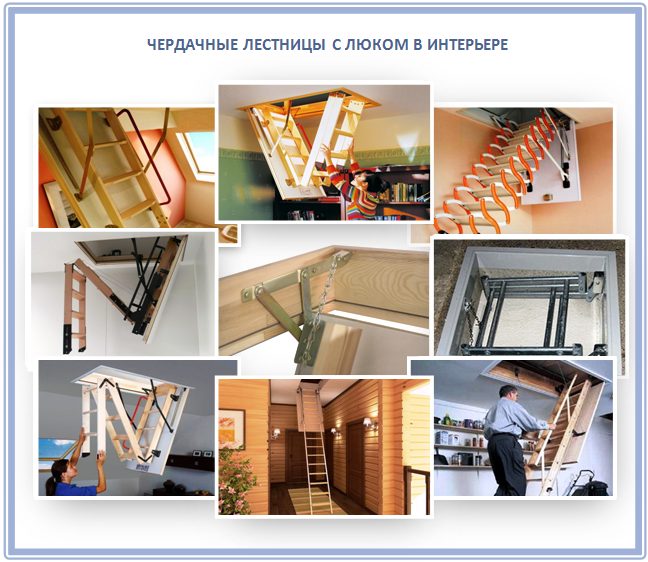

Компактные и практичные чердачные лестницы

Уютный, красивый загородный дом просто немыслим без чердака. Удобная лестница на чердак дает возможность увеличить полезную площадь помещения и не загромождает собой пространство.

Легкая металлическая лесенка в чердачное помещение

Как выбрать лестницу для чердака?

Размеры лестниц на чердак стоит обязательно соотносить с площадью помещения, где они будут монтироваться. Цвет, материал и стиль конструкции также стоит согласовывать с интерьером. Впрочем, небольшие складывающиеся полотна не требуют такого тщательного выбора, поскольку большую часть времени последние находятся в сложенном состоянии. Компактные и очень прочные модели выдерживают большую нагрузку, они устойчивы и безопасны.

В доме с маленькими детьми или домашними питомцами складные лестницы особенно удобны, поскольку оставляют достаточно много места для игр и беготни, а вероятность получить травму при сложенной конструкции стремится к нулю.

Деревянная складная конструкция

Советы по выбору лестниц

• Сохранность мелких деталей и креплений, отвечающих за безопасность и устойчивость.
• Качество материала, особенно если речь идет о дереве; из-за постоянных скачков температуры некоторые породы со временем растрескиваются и ссыхаются.
• Форма и поверхность ступеней, которые должны быть удобными и не скользкими.
• Противопожарные функции конструкции (наполнение крышки минеральной ватой, обшивка сэндвич-панелями).

Складные лестницы с электронным механизмом довольно удобны, но чаще нуждаются в ремонте, а их цена значительно превосходит стоимость обычной конструкции.

Сколько может стоить лестница для чердака?

Для складной лестницы важно, чтобы она помещалась в люк

Первое, что сразу увеличивает стоимость полотна, – известность производителя. Продукция популярных европейских марок стоит в 2-3 раза больше не таких известных аналогов. Трендовые модели сезона также влетают в копеечку; их стоит приобретать через пару-тройку месяцев, когда в моде уже иные оттенки и декор.

Как ни странно, материал и размер стоят лишь на втором месте – деревянные, металлические или комбинированные конструкции могут стоить одинаково, если речь не идет об экзотических породах (махагони, дуб).

Оснащенные электронными механизмами и противопожарными функциями модели будут стоить на порядок дороже своих обычных собратьев. Впрочем, уровень комфорта и безопасности, который создают такие конструкции, вполне стоит этих денег.

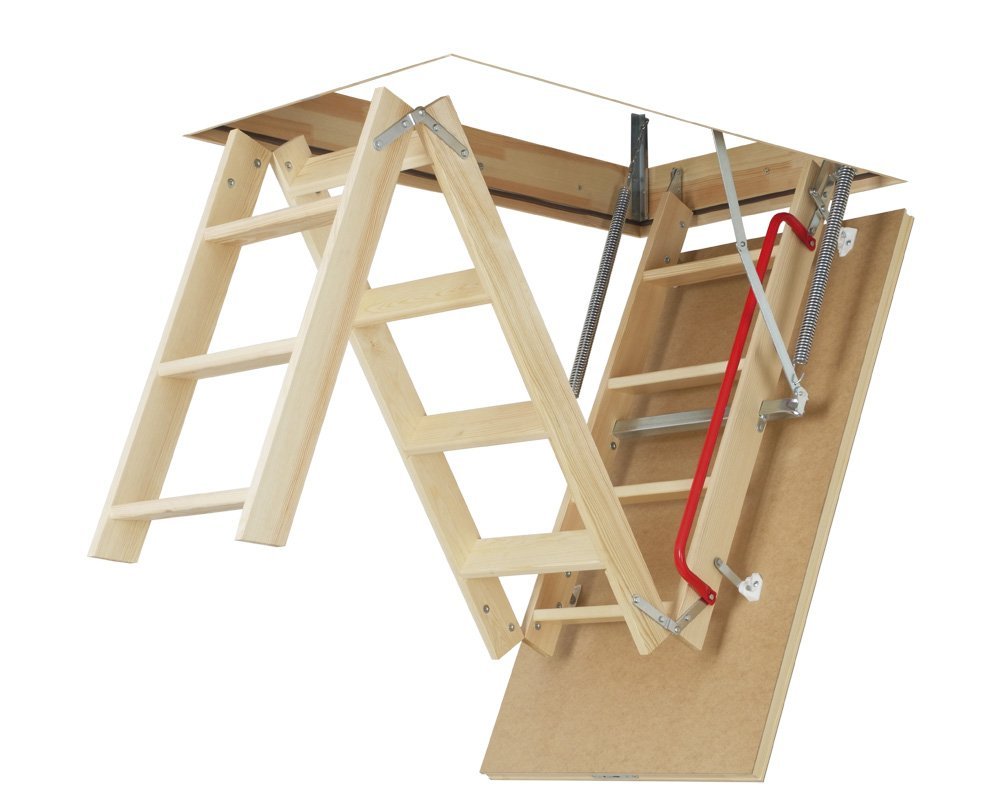

Складные лестничные конструкции

Для большинства частных домов оптимальным вариантом обустройства лестницы на чердак является складная конструкция, встроенная в чердачное перекрытие. Преимущества такого подхода очевидны – в сложенном положении такая лестница на чердак экономит максимум пространства, можно заметить лишь небольшой гладкий люк в потолке. В разложенном же положении механизм дает постоянный доступ к чердаку, а подъем по складным лестницам довольно комфортен.

Особенности подъемных чердачных лестниц

Разложить такую лесенку сможет только взрослый человек

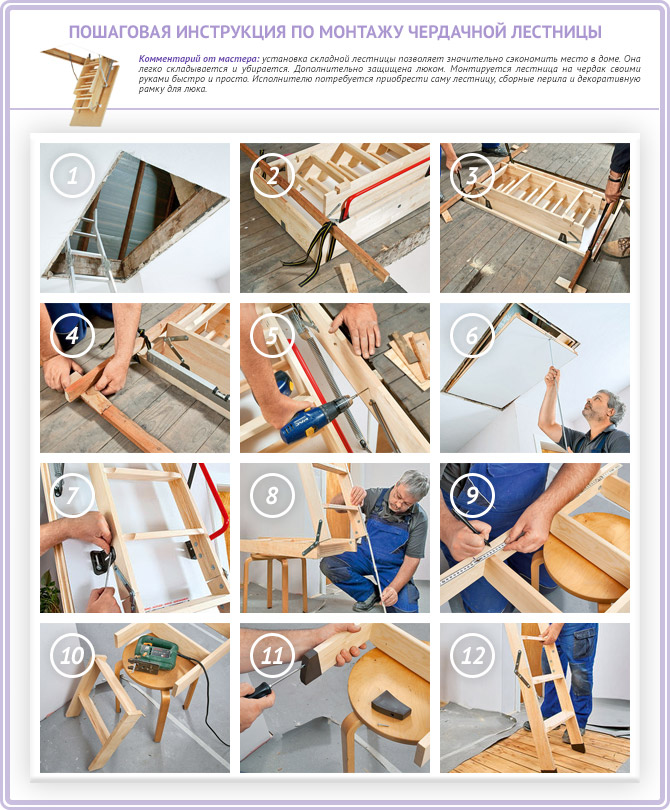

При сборке складных лестниц важно учитывать следующие нюансы:

Уличные лестницы на чердак

Если попасть на чердак можно только с улицы, то здесь не обойтись без использования наружной лестничной конструкции. Можно выделить несколько вариантов исполнения чердачных лестниц: Вертикальные. С помощью съемных или стационарных конструкций можно быстро взобраться на чердак, однако это не всегда удобно, если руки при этом заняты. Винтовые. Учитывая крутизну спуска и подъема можно спроектировать конструкцию, которая не будет занимать много места, но даст возможность комфортно заходить на чердак.

Маршевые. Такие полотна могут быть прямо- или криволинейными, цельными или разбитыми на отрезки с помощью террас и площадок.

Виды лестниц: складная или стационарная?

Выбор между этими двумя типами конструкций зависит от того, насколько большая площадь у чердака. Конечно, стационарная лестница более надежна и безопасна, зато и основательна, то есть под нее требуется немало пространства. Именно поэтому многие предпочитают складные чердачные лестницы: они удобны, занимают немного места, благодаря тому что их можно сложить. Чаще всего такие конструкции состоят из нескольких секций, которые накладываются друг на друга, обеспечивая тем самым экономию места. Причем их всегда можно отрегулировать в зависимости от требуемого размера.

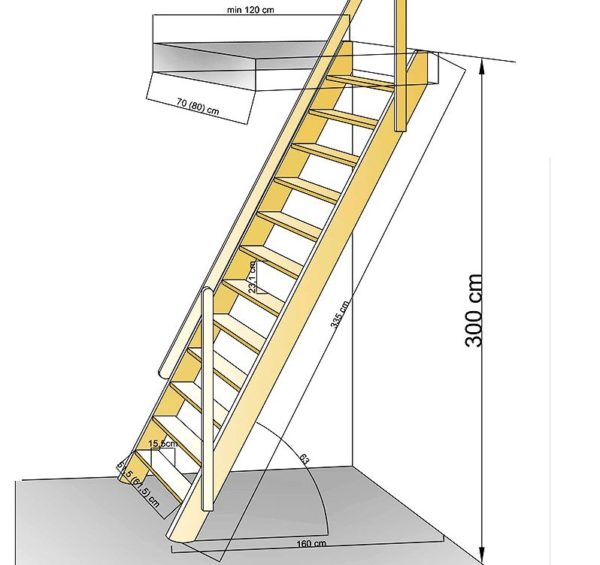

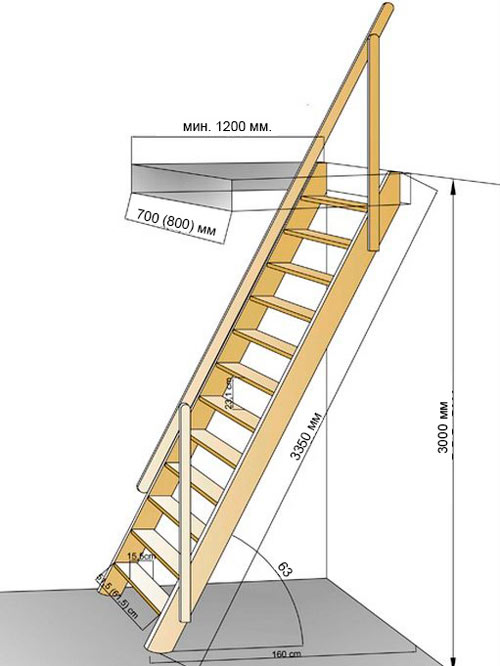

Условия сооружения конструкции

Главным правилом строительства лестницы своими руками считается безопасность ее использования. Ее обеспечивает прочность и надежность конструкции. Немаловажное значение имеют и правильные размеры.

Важно соблюсти верное соотношение между углом наклона и занятой площадью. Больше угол – больше используемая площадь. Этот показатель обуславливает и легкость эксплуатации.

Подходящим и удобным считается угол в 65 градусов, плюс-минус 5 градусов. Но если подъем на чердак используется постоянно, то лучший угол наклона – 45.

Стандартные размеры ступенек по высоте – 15-20 сантиметров, по глубине – 25-30 сантиметров.

Лестничный пролет должен быть удобным в ширине, чтобы по нему мог без проблем подниматься взрослый человек. Примерная ширина пролета – 70 см.

Традиционная ширина марша должна укладываться в рамки межу 65 и 110 см, высота же не может быть более 3,5 метров.

При таких параметрах конструкция не будет жесткой и случайное падение не приведет к серьезным травмам.

Правильнее сделать 10-15 ступеней с расстоянием между ними около 19 сантиметров. Ступени делают толщиной чуть больше или меньше 20 мм.

Выдвижная лестница обязана иметь данные размеры, чтобы выдерживать вес в 150 кг. Разобраться в установке лестницы своими руками помогут чертежи.

Проще изготовить своими руками деревянную лестницу. Наиболее популярное дерево – сосна, которую легко достать и обработать. А еще она непритязательна в эксплуатации, а стоит не дорого.

Если планируется установить лестницу, то нужно взять такие инструменты:

1. ручную пилу, а лучше – циркулярку;
2. электродрель;
3. ручной фрезер;
4. сверла разного калибра;
5. биты для вкручивания крепежей.

Разновидности мансардных лестниц

Чердачная лестница с люком своими руками чертежи и пошаговые мастер-классы с инструкциями

В зависимости от типа конструкции, условий размещения и эксплуатации различают несколько видов лестниц. Подходящий вариант сооружения выбирается исходя из индивидуальных требований.

Место установки

Для доступа на чердак можно использовать конструкции, установленные внутри помещения и вне его. Конечно, если мансарда используется лишь для хранения старого хлама или инструмента и посещать её часто нет абсолютно никакой необходимости, можно воспользоваться и уличной лестницей. Но в зимнее время года перемещение может представлять определённое неудобство и даже опасность для здоровья человека. Если же чердачное помещение эксплуатируется, то подъем на него с улицы ведёт к большим потерям тепла.

Маршевые и винтовые образцы

Все стационарные лестницы делятся на два вида. Они могут быть маршевыми или винтовыми. Маршевые модели представляют собой сооружение из одного или нескольких прямых пролётов, называемых маршами. Такой вид относится к наиболее безопасным и комфортным для перемещения. По широкой конструкции, оборудованной перилами, можно смело передвигаться даже на скорости. Однако для размещения маршей требуется приличное место, которого в дачных постройках обычно не хватает.

Винтовые системы занимают гораздо меньше пространства, ступени в них закреплены под определённым радиусом. Лестницы очень привлекательны и изящны на вид, но передвижение по ним не слишком удобно и сопряжено с некоторой опасностью получения травм.

Пространственная мобильность

Обеспечить доступ на мансарду можно при помощи стационарных или мобильных сооружений. Нет никакого сомнения, что стационарные лестницы способны обеспечить лёгкие и удобные подъёмы и спуски. Но нужно учитывать, что не в каждом помещении можно найти пространство для размещения габаритной конструкции. Даже если такое место есть, существует множество вариантов, как использовать площадь в загородном строении более рационально. Поэтому в ряде случаев использование мобильных моделей представляется единственным выходом из ситуации.

Мобильные конструкции разделяются на несколько видов:

1. Приставные модели.
2. Стремянки.
3. Складные лестницы.

Приставные варианты относятся к наиболее неустойчивым, а поэтому довольно травмоопасны. Их можно использовать только в крайнем случае. Стремянки более безопасны в эксплуатации, но также далеки от совершенства.

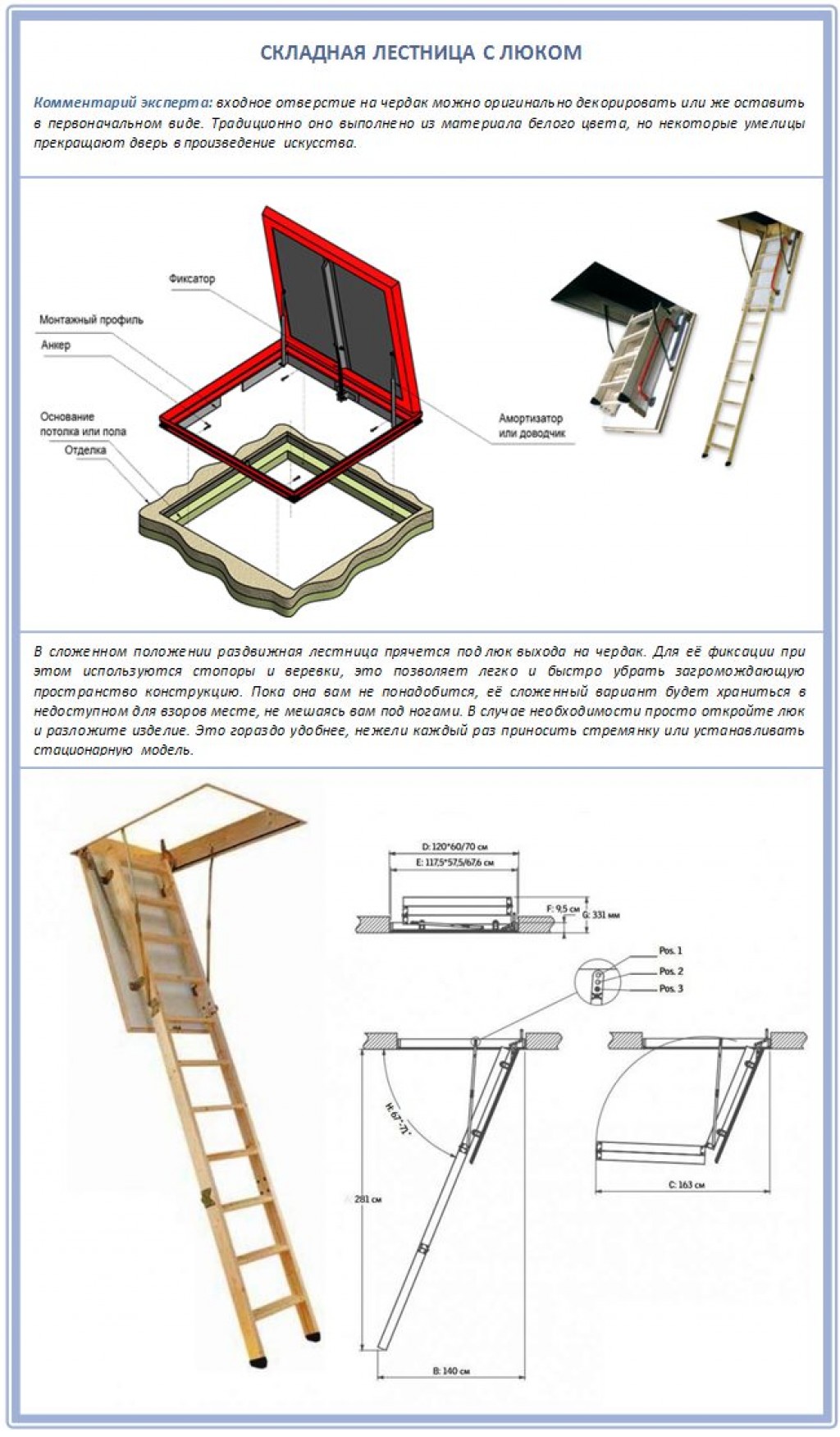

Что же представляют собой складные лестницы, установленные для доступа на чердаки и мансарды? Это своего рода «трансформеры», состоящие из нескольких секций или раздвижные. Компактные модели удобны в эксплуатации, их можно выдвигать и складывать, не прилагая серьёзных усилий. В последнее время такие модели пользуются огромной популярностью, что совсем неудивительно.

Преимущества складных лестниц:

1. Конструкции в сложенном виде убираются в чердачное перекрытие. Они совершенно не занимают пространства как в жилом помещении, откуда осуществляется доступ на мансарду, так и на самом чердаке.
2. Убранная в потолок складная лестница, идущая на чердак, не портит вид облицовки помещения, так как люк можно отделать тем же покрытием, что использовалось на потолке.
3. Грузоподъёмность сооружений составляет 150 кг. Этого вполне достаточно для перемещения даже довольно грузных жильцов.
4. Раскладная лестница на чердак не требует специального ухода, она долговечна и стойка к воздействиям влаги и температурных изменений.
5. Установленное внутри строения сооружение позволяет попадать в мансардное помещение с достаточной степенью комфорта, невзирая на погодные условия.
6. Высоту конструкции можно варьировать в зависимости от высоты потолка в помещении.
7. Цена моделей не является заоблачной даже при приобретении изделия в готовом виде.
8. Вес складных сооружений позволяет устанавливать их в перекрытие, не прибегая к дополнительному усилению.
9. Мобильную конструкцию можно в случае необходимости быстро демонтировать и перенести в другое место.
10. Установка складной модели не представляет особых трудностей даже для не слишком опытных людей. К тому же в комплекте обязательно есть подробная инструкция по монтажу.

Конечно, даже у таких универсальных сооружений присутствуют определённые недостатки. Перемещать габаритные грузы по этим системам не получится. Это определяется размерами люка, устроенного в потолке

Спускаться и подниматься по лестницам следует с осторожностью, так как угол наклона конструкции, ширина и глубина ступеней не позволяют делать это без опаски

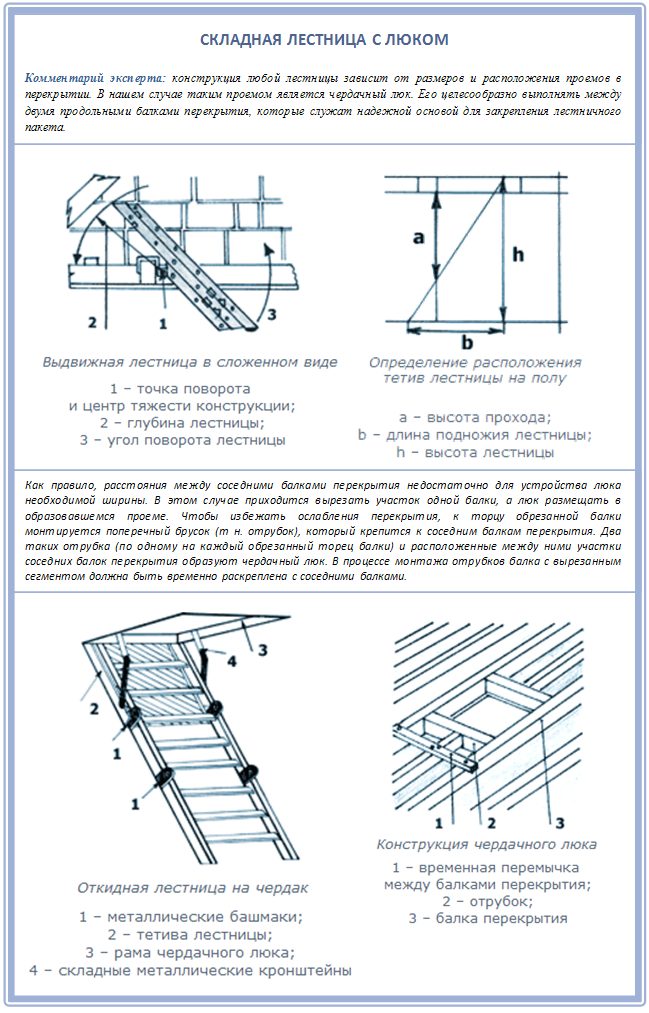

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

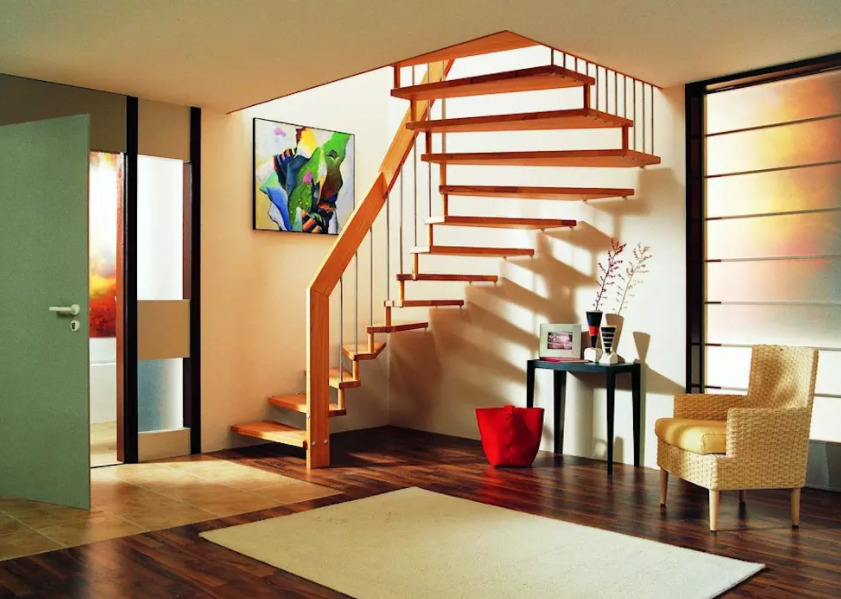

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

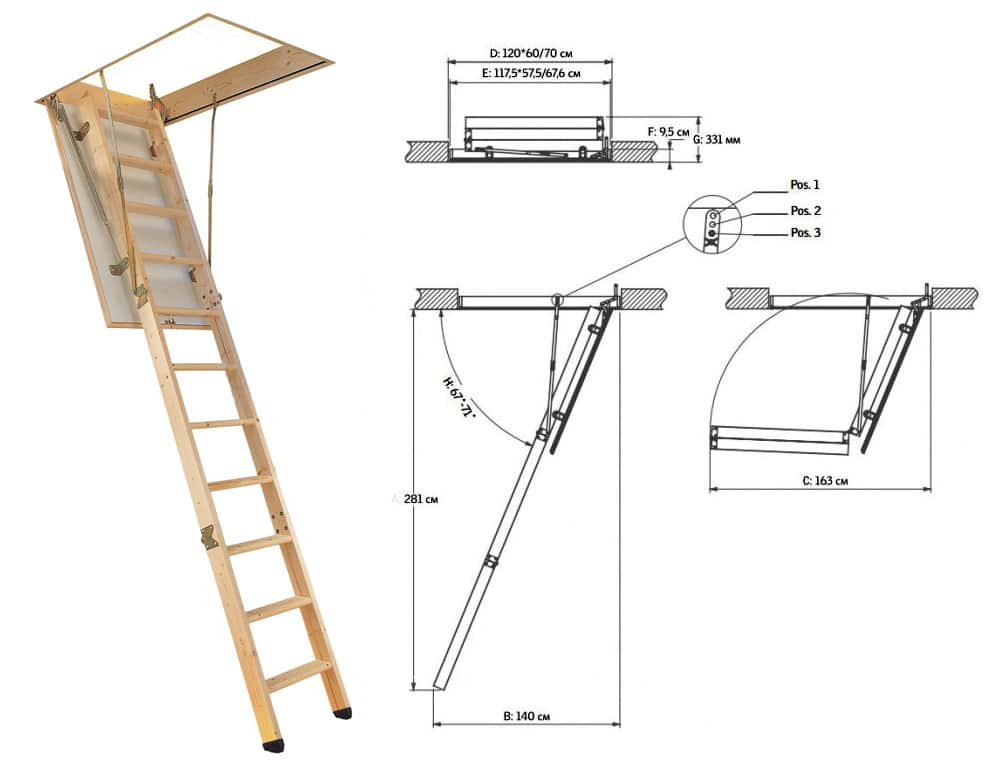

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота  — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

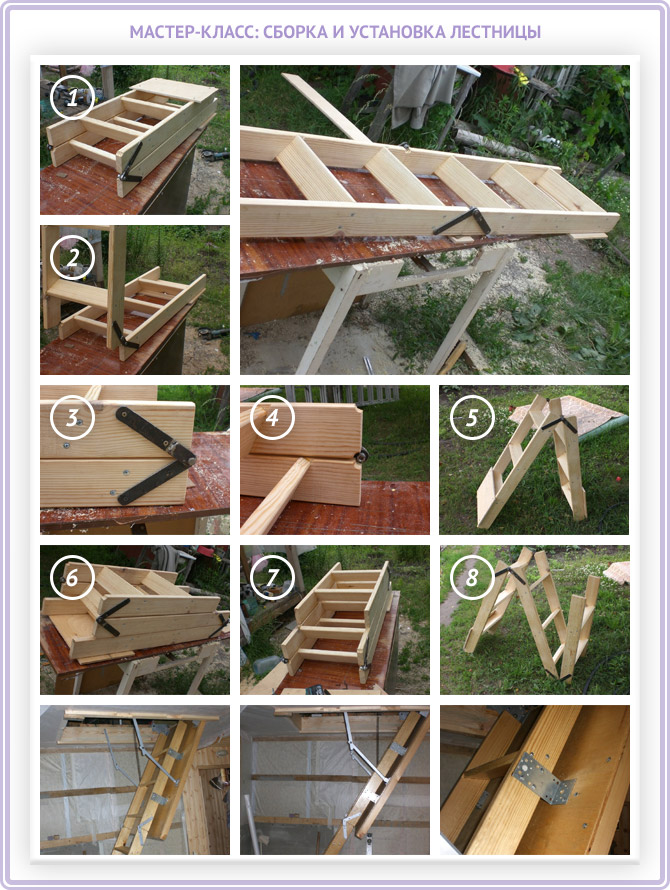

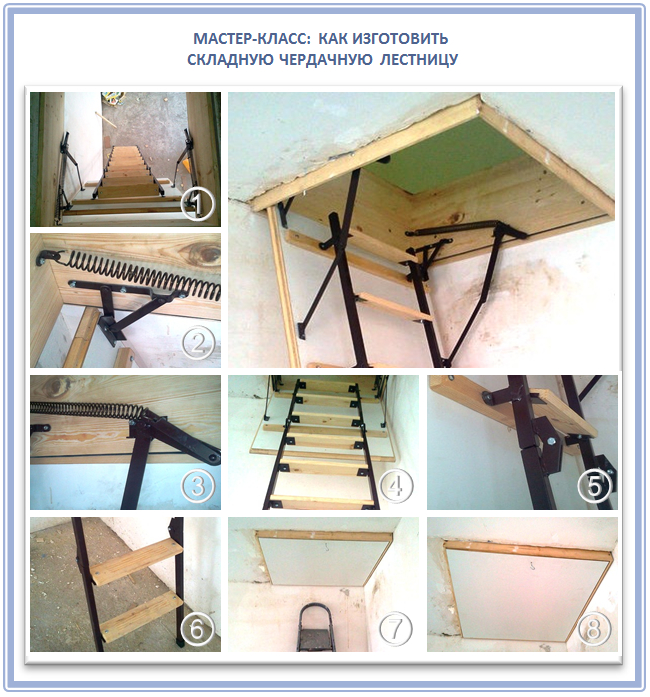

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

Люк с крышкой

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

• Части соединяются между собой при помощи петель.

Петли для соединения секцийГотовая деревянная складная чердачная лестница

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Подъем

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Какие конструкции используются для чердака или мансарды

Самое простое решение – приставная лестница и люк без крышки. Но сегодня вряд ли кто-то выберет этот вариант. Другой «бюджетный» вариант – стационарная однопролетная лестница. Она может быть очень прочной и удобной, однако займет много места. Два пролета – более компактное решение, но строительство своими руками будет сложнее, да а жертвовать пространством, как правило, не хочется.

Интересный вариант – винтовая или спиральная конструкция. Места много не занимает и можно красиво оформить. Но такая констракция не везде подойдет – мебель или другие габаритные вещи по ней перемещать не получится. Да и ходить пожилым людям непросто. Обратимся к наиболее современным вариантам. Для тех, кто любит комфорт, ценит свое время и не хочет захламлять жилое пространство, доступны конструкции, не занимающие вообще никакого места в доме.

Это складные лестницы следующих разновидностей:

• Ножничные. Раскладываются подобно гармошке, конструкция – металлическая.
• Телескопические. Тоже из металла, секции задвигаются одна в другую.
• Раскладные. Состоят из нескольких колен на шарнирах, материалом может быть и дерево, и металл.
• Автоматические. Складываются и раскладываются с использованием электропривода, комплектуются дистанционным пультом, делаются из дерева и металла.

Такие конструкции поставляются, как правило, сразу с коробом и крышкой для люка. Их монтаж упрощен настолько, что его можно выполнить своими руками часа за 2–3. Нужно лишь немножко разбираться в строительстве и иметь все необходимые инструменты. Рассмотрим процесс монтажа компактной складной чердачной лестницы своими руками во всех деталях.

Виды чердачных лестниц

Есть много различных вариантов конструкций. Выбор механизма зависит от того насколько часто вы планируете его использовать. Что у вас на чердаке? Помещение для хранения или полноценная комната? Зона отдыха или детская?Все это повлияет и на выбор конструкции. Самый распространенный вариант обустройства чердака все-таки помещения для хранения. Тогда и лестница должна отвечать этим требованиям: быстро и легко складываться, небольшие габариты.

А если вы часто поднимаетесь на чердак и там расположена комната отдыха, то лучше всего подойдет стационарный вариант. Но такой вариант возможен, только если позволяет пространство комнаты. Если в доме есть дети, то лестница должна быть очень прочной с высокими закрытыми перилами. А выдвижная конструкция должна быть надежно места очень мало, то подойдет винтовая, но подниматься по ней достаточно тяжело. Особенно людям в возрасте. Детям бы тоже не следовало пользоваться данным — те, что не складываются. Есть несколько вариантов конструкций: приставная, маршевая, винтовая. Приставная лестница самый простой и в то же время самый неудобный вариант. Конструкция устанавливается практически прямо, что затрудняет передвижение. А подняться по ней с занятыми руками и вовсе не получится, придется кому-то подавать все более удобные и безопасные. Есть различные варианты. Но даже при всей ее компактности она отнимет достаточно места. Винтовой самый компактный. В принципе ее можно уместить на любом пространстве. Ступени конструкции могут опираться на тетиву, которая одновременно выступает как оградка или на стены и центральный модели экономят множество места. Такие модели убираются в люк или откидываются. В любом случае лестницу придется доставать, что быстро надоедает, если помещение используется часто. Есть несколько вариантов: раскладной, ножничный, откидной, выдвижной, телескопический и раздвижной тип лестница откидная, то люк будет открываться вверх. Если она встроена, то люк открывается вниз. Есть лестницы и вовсе без люка. Механизм открытия работает автоматически или в ручном режиме. Первый стоить будет дороже.

Раскладной вариант распространен очень широко. Лестница состоит из нескольких отдельных сегментов, скрепленных между собой и в разложенном состоянии превращается в единую прямую линию. Занимает минимум места и убирается под люк. Есть варианты моделей с перилами и без количество сегментов — 3. Если их меньше, то конструкция отнимает много места. А если их больше, то не отличается прочностью. Лестницы изготавливают из дерева, а крепеж из металла.

Ножничный тип еще не пользуются такой популярностью, как раскладной ввиду относительной новизны механизма. Работает такая лестница по принципу обычных ножниц.

Очень удобная система с широкими ступенями. Однако выдерживает не очень сильные нагрузки: предельный вес 200 кг.

Откидной механизм обычно используется рядом со стеной, которая и является опорой. Лестница отодвигается вниз или бок. Есть вариант конструкции на колесиках. Забираться по такой лестнице можно только с двумя свободными руками. Выдвижные механизмы просто выдвигаются, что является их главным недостатком. Они отнимают много места в убранном варианте, просто заполняя помещение.

Телескопический тип самый экономный. Элементы лестницы просто складываются друг в друга и убираются под люк. Но в разложенном состоянии конструкция достаточно конструкции просто задвигают одну часть к другой. Автоматические лестницы снабжены электроприводом, потому их можно убрать как руками, так и с пульта. Очень удобный вид, но стоимость на них достаточно высока. Качество привода играет важную роль. Если купить некачественный, то механизм будет постоянно заедать. Так что если уже решили приобрести данный вариант — экономить не стоит. Если чердак вы используете совсем редко, то лестницу вообще можно сделать снаружи. Зато нет риска, что туда заберутся дети, когда они дома. Такой вариант чаще всего делают из металла, так как он выдержит погодные условия.

Разновидности люков

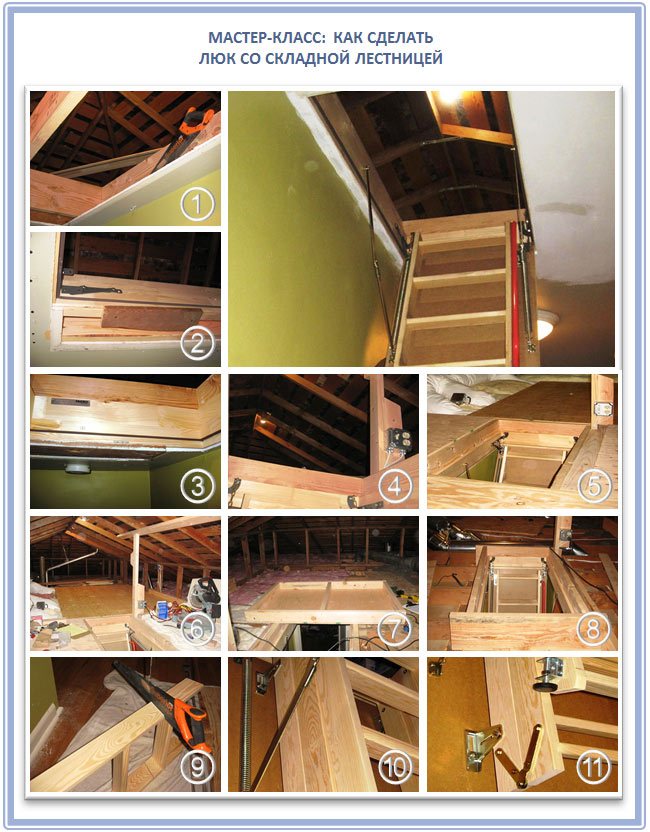

Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:

• Простой вариант подразумевает одну крышку.
• Более сложный способ — две крышки, одна из которых выполнена в виде сэндвича.

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.

Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.

По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.

Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.

В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.

На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.

Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.

Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.

Стандартная крышка люка — это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.

Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.

Чердачная лестница: монтаж своими руками

1. В целях повышения энергоэффективности здания конструкцию перекрытия модернизировали. Пол на чердаке стал выше на толщину слоя теплоизоляции.

2. Старую лестницу удалили вместе с монтажным коробом. Края уложенной под слоем утеплителя пароизоляционной пленки осторожно вытянули…

3. …загнули вниз и аккуратно приклеили пароизоляционной липкой лентой к потолку нижнего помещения по краю проема.

4. По периметру отверстия закрепили уплотнительную ленту для обеспечения оптимального сопряжения будущей коробки с конструкцией перекрытия.

5. В потолочный проем вставили новую коробку вместе с теплоизолированной крышкой и шарнирными элементами открывания.

6. По краю проема со стороны чердака закрепили держатели лестницы (бруски, клинья, подвесы), тщательно выровняв их по горизонтали.

7. Еще раз выверили положение монтажных элементов: при закрытой крышке люка все зазоры по периметру должны иметь одинаковую ширину.

8. Когда коробка заняла окончательное положение, в зазоры вставили изоляционный жгут, подрезав его по углам проема.

9. Для герметизации монтажного шва уплотнительную ленту подвернули по всей длине и приклеили к вертикальным стенкам коробки.

10. Штапики, подрезанные на ус (под углом 45°), состыковали друг с другом с помощью специальных соединительных элементов.

11. Зазоры закрыли самоклеящимися декоративными штапиками. Для более надежного закрепления последних служат особые фиксаторы.

12. Для безопасности пользователей на чердаке смонтировали защитное ограждение. Его стойки привинтили к коробке.

13. За счет наличия уплотнительного контура по периметру коробки достигнута герметичность конструкции при закрытой дверце.

14. Небольшая металлическая ступень компенсировала увеличение толщины перекрытия и обеспечила пользователям дополнительное удобство.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Выдвижная лестница на шарнирах

Подобная выдвижная лестница состоит из трех секций и чердачного люка. Такой вариант обустройства выхода на чердак подойдет для любого помещения.

Первым делом требуется определиться с габаритами под люк. В качестве примера можно использовать проем, с размерами 1250×700 миллиметров. Чтобы вырезать люк правильно, требуется добавить по 5 миллиметров с каждой стороны. Люк лестницы должен надежно закрываться. В противном случае будет нарушена теплоизоляция помещения.

Для проведения монтажа нужны следующие стройматериалы:

• бруски 50×50 мм., два коротких и два длинных;
• лист ДСП, толщиной не менее 10 миллиметров, и габаритами, соответствующими размеру люка.

С каждой стороны бруска необходимо сделать выпил под углом 45 сантиметров, и соединить их с помощью клея и саморезов в ровный прямоугольник. После этого приклеивается лист фанеры.

Вместо замков можно использовать защелку для двери. Она надежно держит люк закрытым и довольно просто открывается. Заблаговременно следует позаботиться о простоте открывания люка, без использования стремянки или табурета. Для этого нужно вставить длинную цилиндрическую ручку, позволяющую открывать люк с пола.

Изготовление шарниров для люка

Практически все комплектующие для механизма, отвечающего за открытие люка, можно приобрести в магазине. Но и не сложно сделать и самостоятельно. Чтобы раздвижная лестница была полностью сделана самостоятельно, можно смастерить шарниры своими руками.

Чтобы проделать такие работы, нужно рассчитать размеры и углы. Для простоты проведения работ, можно использовать картонный макет. Выполнение таких работ может не удаться с первого раза, поэтому лучше потренироваться, на изготовлении шарниров из картона. На основе успешного пробного результата, можно сделать механизм, который открывает люк на чердак.

Рекомендуем к прочтению:Как сделать дымоход из кирпича своими руками?

Главная задача – это опытным путем вычислить длину шарниров. Это обусловлено тем, что подобный тип лестницы предполагает наличие шарнирного механизма. На чертеже, представленном выше, можно рассмотреть, как требуется установить шарнир. Принцип его работы очень прост. Он помогает плавно открывать люк на чердак с лестницей.

Для изготовления шарниров можно использовать материалы, которые наверняка имеются в каждом гараже:

• два металлических уголка;
• листовой металл;
• четыре полоски из металла, по 2 сантиметра шириной каждая. Металлочерепицы в двух узких полосках из металла просверливаются отверстия под болт;
• детали собираются попарно и надежно стягиваются;
• используя измерительный прибор или глазомер, требуется измерить угол открытия люка, и раздвинуть заготовки ровно на столько же градусов;
• с помощью лобзика нужно вырезать часть металла, которая будет перекрыт уголком;
• лишняя длина полос из металла убирается, а окончания закругляются;
• после проведенной обработки и удаления ненужно металла, механизм собирается воедино. Уголки будут застопориваться в определенном положении;
• сделанные механизмы должны быть копией друг друга, но в зеркальном отражении.

Складная лестница на шарнирах отлично подойдет для кровли из металлочерепицы. Дело в том, что этот стройматериал больше всего боится паров, поступающих из жилого помещения на чердак, а подобная лестница (при условии грамотно проведенного монтажа), препятствует такой возможности. Складная лестница на шарнирах взята на вооружение многими хозяевами, крыши домов которых, сделаны из металлочерепицы (своими руками смастерить такую лестницу довольно просто).

Механизм фиксации

Описываемая складная чердачная лестница отлично удерживается в нужном положении благодаря шарнирному механизму. Но чтобы добиться большей надежности и плавности открывания шарнирного механизма, складную чердачную лестницу с люком требуется оснастить еще одним устройством, внешне похожим на ручку. Для ее изготовления потребуются:

• два уголка;
• четыре длинных металлических полоски, шириной минимум 20 мм.

На край одной из полосок, следует приварить металлическую деталь, которая будет служить опорой для нее. Уголок будет выполнять роль еще одного опорного элемента. Таким образом можно получить простой шарнирный механизм. Благодаря ему, при открытом люке будет сохраняться угол изгиба. Кроме того, он возьмет на себя часть веса конструкции.

Важно грамотно распределить нагрузку между двумя шарнирами. Для этого требуется правильно закрепить узел. Он должен фиксироваться при полностью развернутых шарнирах первого типа.

Изготовление чердачной лестницы

Осталось изготовить саму чердачную лесенку. Нужно учесть, что она должна быть на 350 миллиметров длиннее, чем расстояние от пола до люка. Лестница будет включать в себя 3 секции. Их длина должна быть рассчитана правильно:

• первая секция должна быть на несколько миллиметров короче ширины люка;
• вторая – на пару сантиметров короче первой;
• длина третьей секции равна оставшемуся отрезку.

Материалом для изготовления лестницы послужит доска 120×100 мм. Чтобы правильно расположить ступени, необходимо при изготовлении лестницы учесть угол наклона, который был использован ранее, при изготовлении шарниров.

Далее требуется приступить к разметке досок для изготовления ступеней. Они выпиливаются согласно длинам секций, в выше указанном порядке. Доски необходимо плотно приживать и скреплять малярным скотчем, размещая их одинаково и делая наклоны ступеней в зеркальном отражении.

Телескопическая лестница для мансарды, будет скреплена петлями, поэтому требуется заблаговременно просверлить отверстия на каждой секции. На этом все. Все собственноручно сделанные элементы лестницы, скрепляются в единую конструкцию и устанавливаются на положенное место.

Следуя вышеописанной инструкции, можно собрать лестничную конструкцию, приобретя в магазине лишь крепежные элементы и петли для соединения секций, что не так уж дорого, в сравнении с полностью готовым изделием, произведенным на заводе.

Установка чердачного люка в перекрытии

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак.

В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее.

В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

• выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
• под балками перекрытия вход на крышу дома не сооружают;
• если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
• проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
• необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать.

Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты.

Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Резка проема

Резка проема для чердака

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Сборка проемной рамки для чердака

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов.

Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем.

После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Люк с крышкой на чердак

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой.

Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке.

Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Схема утепления чердака

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание.

Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме.

На последнем этапе нужно произвести внешнюю отделку.

Пошаговая инструкция

1. для решения вопроса расположения лестницы и чердачного проема, необходимо учесть такие показатели помещения, как высота, ширина и площадь;
2. нужно замерить расстояние от потолка до пола в том месте, где состоится установка;
3. чердачную лестницу по длине надо вычислить исходя из расстояния до потолка, и угла ее наклона;
4. количество ступеней рассчитывается исходя из рекомендации высоты между ними (100-200 мм).

Подготовка материалов и инструментов

Для безопасной установки лестницы необходимо 2 человека с набором определенных инструментов.

Понадобятся:

• плоские ключи;
• шуруповерт и отвертка;
• монтажная пена;
• саморезы;
• угломер;
• ножовка.

Чертеж лестницы и определение размеров

Для составления схемы нужна следующая информация:

• габариты проема;
• высота проема;
• для расчета длины лестницы составляется предварительная схема сбоку;
• гипотенуза Г (она же длина лестницы).

Построение чертежа предполагает следующее: для расчета длины лестницы высота берется на 50 мм ниже уровня потолка; для тетивы и ступеней используются бруски 50*50. Ширина лестницы не зависит от габаритов проема. Длина секций советуется следующая: верхняя часть 2/3 общей длины, нижняя -1/3. Для того, чтобы зафиксировать к стене, нужно взять брусок по ширине лестницы, затем прикрепить вверху конструкции на саморезы. Для фиксации в собранном виде предполагают монтаж крючка и петли в месте сгиба конструкции.

Изготовление люка и дверцы

В большинстве своем чердачные люки сооружены однотипно — они имеют одинаковый набор элементов, который нужно собрать вместе в целях создания полноценной конструкции.

Установка люка в чердачный проем проходит следующим образом:

1. вставка блока с люком в проем. Чтобы люк был зафиксирован в проёме, нужно уложить его на пару досок, прикрепленных поперек проема к потолку;
2. крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его надо установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое;
3. облицовка. Оставшееся пустое пространство между люком и проемом обычно задувается монтажной пеной. После ее высыхания можно переходить к облицовке со стороны чердака и жилого помещения в доме.

Варианты изготовления лестницы

Первый вариант — изготовить лестницу самому. Для этого необходимо:

1. сделать замеры;
2. сделать проект лестницы;
3. купить материалы и инструменты;
4. вырезать, выпилить, покрасить;
5. произвести сборку и монтаж.

Второй вариант — купить элементы лестницы и нанять мастеров. Благодаря этому варианту снимаются все заботы по установлению лестницы, которыми будут заниматься мастера, делающие замеры.

Третий вариант: купить готовую лестницу, собрать своими руками. Для этого:

1. сделать замеры;
2. выбрать подходящую модель лестницы;
3. покрасить;
4. собрать своими руками.

Установка люка и лестницы в проём

1. Для установления люка и лестницы нужны два человека. Один работник находится внизу, а другой располагается на чердаке.
2. Перед фиксацией рамы на нижней части устанавливаются две доски, на которых будет изготавливаться укладка люка.
3. Вся конструкция монтируется на них, выравнивается специальными клиньями.
4. После, собственно, фиксируется лестница на раме.
5. Далее люк крепится на раме шурупами.
6. Если появляется незначительный зазор, в целях его заполнения используется монтажная пена.
7. Снимаются доски, которые страхуют люк от перекоса.

На что обратить внимание

Если вы задались вопросом покупки чердачной лестницы, то вам необходимо учесть:

1. Расстояние от потолка до пола. Деревянную лестницу можно подрезать по специальному трафарету, уменьшив ее длину. У металлических моделей можно снять сегмент и подогнать по высоте.
2. Размеры проема. Размеры чердачной лестницы выбираются либо под существующий проем, либо проем делается специально под лестницу. Чтобы подобрать необходимый размер лестницы, измерьте ширину и длину проема, высоту от пола до потолка.
3. Система раскладывания. Достаточно ли будет места для раскладывания сегментов лестницы или же сделать выбор в пользу моделей с ножничной системой.

Монтаж лестницы FAKRO – простой и доступный. Его можно произвести самому, не прибегая к помощи специалистов. Чердак – важное и нужное место любого дома, и, чтобы пользоваться им с комфортом, позаботьтесь о безопасном спуске и подъеме.

Складная чердачная лестница своими руками – подручные материалы, отходы и хозяйская жилка

Складные лестницы с люками, выдвигаемые по мере необходимости – оптимальный вариант, когда нужен доступ на холодный чердак. Приставные конструкции достаточно громоздки, их нужно где-то хранить, а места для полноценного лестничного марша зачастую не хватает, да и нет в нем потребности, если речь об эпизодическом использовании. Вот и участник FORUMHOUSE Alli58ru собрался с силами и сделал себе удобную и компактную складную лестницу.

Сами с усами – альтернатива покупным конструкциям

Давно хотел заиметь на чердак своей бани складную лесенку, но покупать жаба душила, а делать самому сначала казалось сложным. В этом году жаба так и не отступила, поэтому делать решился сам. И вот что из этого получилось.

Сразу стоит отметить, что сделана лестница из подручных материалов – обрезки, остатки фанеры, металлолом, но в наличии явно умелые руки и достойная инструментальная база. А в результате конструкция, практически ничем не отличающаяся от покупной и с минимальными затратами.

Люк

Хотя все размеры брались наобум, домочадцы, включая супругу и маму в возрасте, лестницей пользуются успешно и без затруднений. Начал умелец с проема, он получился 125×70 см, следующим сделал основу – люк, на котором крепится лестница, при разметке учел зазоры (по 8 мм на каждую сторону). На люк пошло:

• Два длинных бруска 50×50 мм.
• Два коротких бруска 50×50 мм.
• Два куска фанеры толщиной 10 мм (можно один, но целого не было)
• Крепеж (саморезы ПШ).

Бруски запилил вполдерева, посадил на клей и усилил саморезами, для подстраховки в качестве промежуточных фиксаторов использовал фанерные «косынки» (толщина 4 мм). После высыхания каркаса на саморезы же прикрутил фанерную облицовку, примерил, все подошло.

Механизмы

Открывающий механизм сначала прорисовал на бумаге, вырезал, подогнал под оптимальный угол открывания люка, с бумаги перенес шаблон на паронит. В ход пошли обрезки металлических полосок, уголки, куски листового металла, механизм собран из нескольких частей:

• Уголок
• Металлический прямоугольник-база (нарезан из листа)
• Две металлических полосы (разной длины)
• Крепеж (болты М10)

По шаблону из паронита разметил отверстия под шарниры, просверлил, «наживил» деталь, замерил малкой подобранный ранее угол и по ней же открыл механизм до этой позиции. Таким образом выявилась область на базе, перекрываемая уголком в момент откидывания люка, которую Alli58ru вырезал лобзиком. Чтобы детали не упирались в уголок и не задевали одна за другую, обрезал полосы и скруглил острые грани, собрал механизм, вырезанный паз обеспечивает стопор в нужном месте.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Односекционная лестница ведущая на чердак.

Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы — это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут фиксируют на своих местах посредством винтовых шпилек из металла.

Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.
