Делаем деревянную маршевую лестницу с поворотом своими руками

Чердачная лестница: какой она может быть?

На сегодняшний день существует много лестниц: металлические и деревянные, складные, раздвижные и т.д. Но в отношении чердачных помещений их объединяет в большинстве своем одно – компактность.

Познакомимся  с основными видами чердачных лестниц.

Раздвижная лестница.

Конструкция данного типа лестницы состоит из 2-х элементов и крепится на сам люк. Также она оснащается раздвижными поручнями. А чтобы установить такую лестницу качественно и правильно, нужно прежде всего произвести расчет размеров проема, где она будет крепиться.

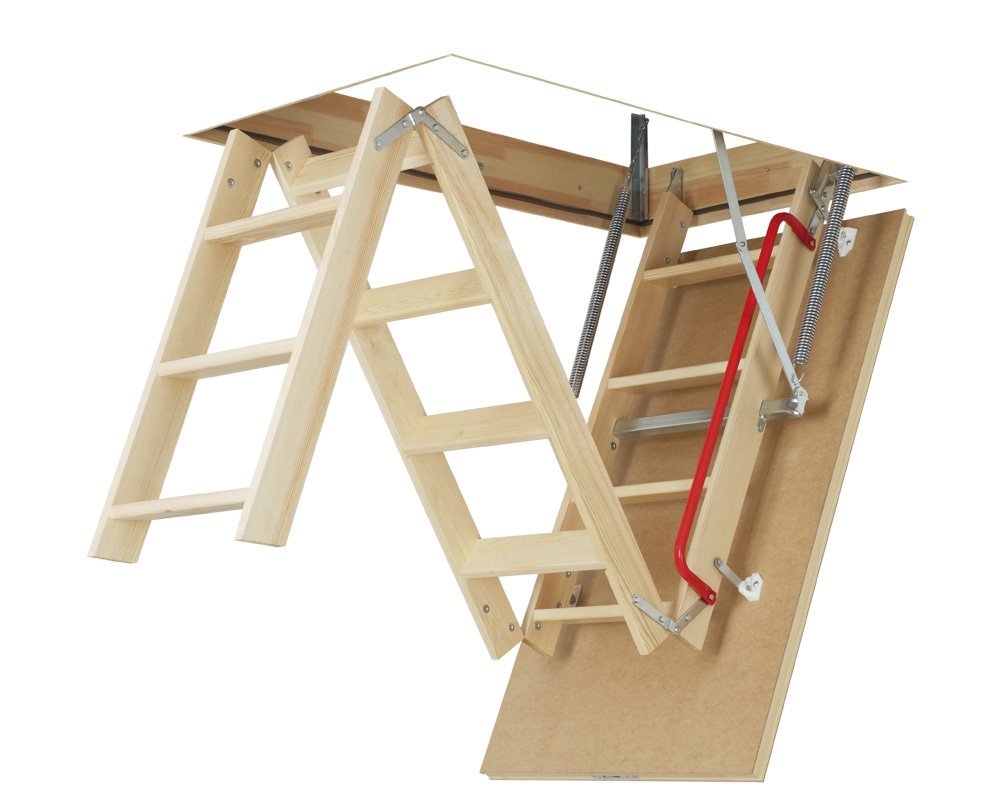

Складная лестница.

Такая лестница в основном имеет 3-4 элемента, скрепленных между собой. К данному типу также относятся лестницы – гармошки, которые могут закрываться, как крышка, к потолку.

Ножничная лестница.

По-другому данную лестницу еще называют пантографной. Ее секции похожи на половинки ножниц, которые складываются гармошкой. Причем это сложение может осуществляться как механическим путем, так и пневмоэлектрическим приводом.

Но не будем замарачиваться и изготовим своими руками эстетически красивую, а главное – очень удобную складную лестницу для чердака. Будем считать, что надежный  люк с крышкой при этом у нас уже имеются.

Выбор конструкции чердачной лестницы

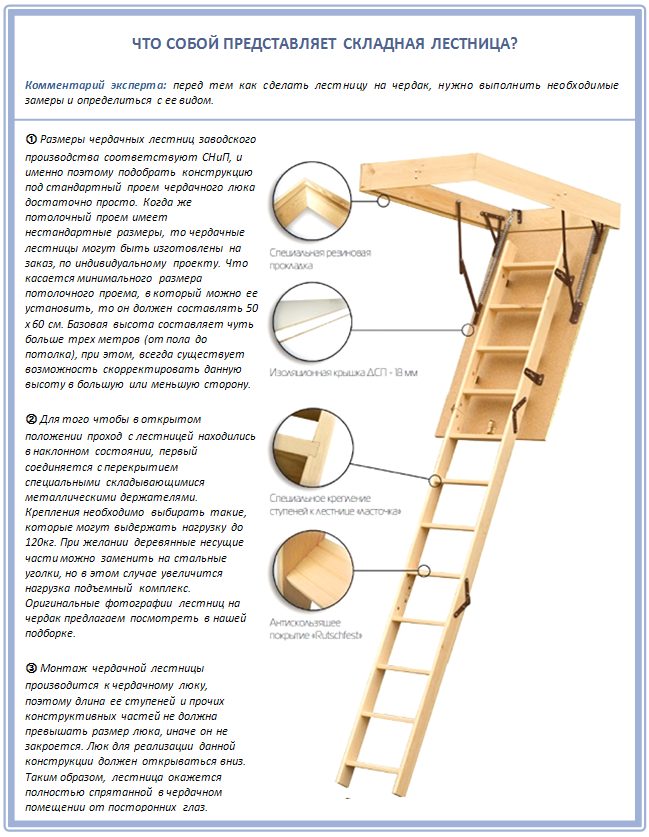

Самым привлекательным и малогабаритным вариантом являются складные, которые состоят из 3-4 секций (количество зависит от расстояния между полом и потолком), путем складывания малых секции в большие, мы уменьшаем занимаемое пространство. В сложенном состоянии конструкция прячется за люк.

Складные лестницы подразделяются на 4 вида:

1. Секционные – надежная конструкция, состоит из нескольких частей (секций), которые соединены между собой шарнирными креплениями. При раскладывании эти части откидываются и происходит фиксация в нужном положении, материалом изготовления служит дерево или металл.
2. Раздвижные или телескопические – компактная металлическая конструкция, по принципу работы секции задвигаются одна в другую.
3. Ножничные – материал изготовления металл, принцип работы напоминает гармошку.
4. Откидные – по сравнению с другими вариантами, используется реже и выглядит более громоздко, в разложенном состояние, больше напоминает стационарную, основным материалом служит дерево.

1) Секционные 2) Телескопические 3) Ножничные 4) Откидные

Достоинства и недостатки

Положительными характеристиками являются:

• легкая установка и демонтаж (даже не опытному человеку по инструкции можно без труда установить или снять готовую лестницу);
• в разложенном состоянии не занимает много места и не загромождает проемы, компактна в рабочем состоянии или собранная;
• не высокая стоимость, так как при производстве используются относительно не дорогие и всем доступные элементы;
• небольшая масса конструкции (не требуется применять особые усилия на складывание/раскладывание, можно расположить или использовать в любом месте без дополнительного укрепления потолка, пола или стен).

Из недостатков надо отметить следующее:

• не большая грузоподъемность (большинство конструкций не выдерживает 150-килограммовую массу);
• многие модели сложны в изготовлении и для того, чтобы сделать лестницу на чердак своими руками, требуется в точности рассчитать размеры и параметры, применить специальные инструменты и иметь навыки монтажа и работы с материалами. Впрочем, у хорошего хозяина необходимые инструменты в доме и умения должны быть.
• сложно обеспечить высокую комфортность угла наклона для поднятия/спускания, в том числе перемещение с ее помощью габаритных предметов.

Выбор материалов и инструментов

Для строительства лестницы своими руками потребуются следующие материалы и инструменты:

• деревянные бруски;
• деревянные доски;
• шарниры;
• набор шурупов;
• отвертки;
• ножовка по дереву;
• рулетка;
• гаечные ключи;
• угломер;
• монтажная пена;
• анкерные болты;
• карточные петли.

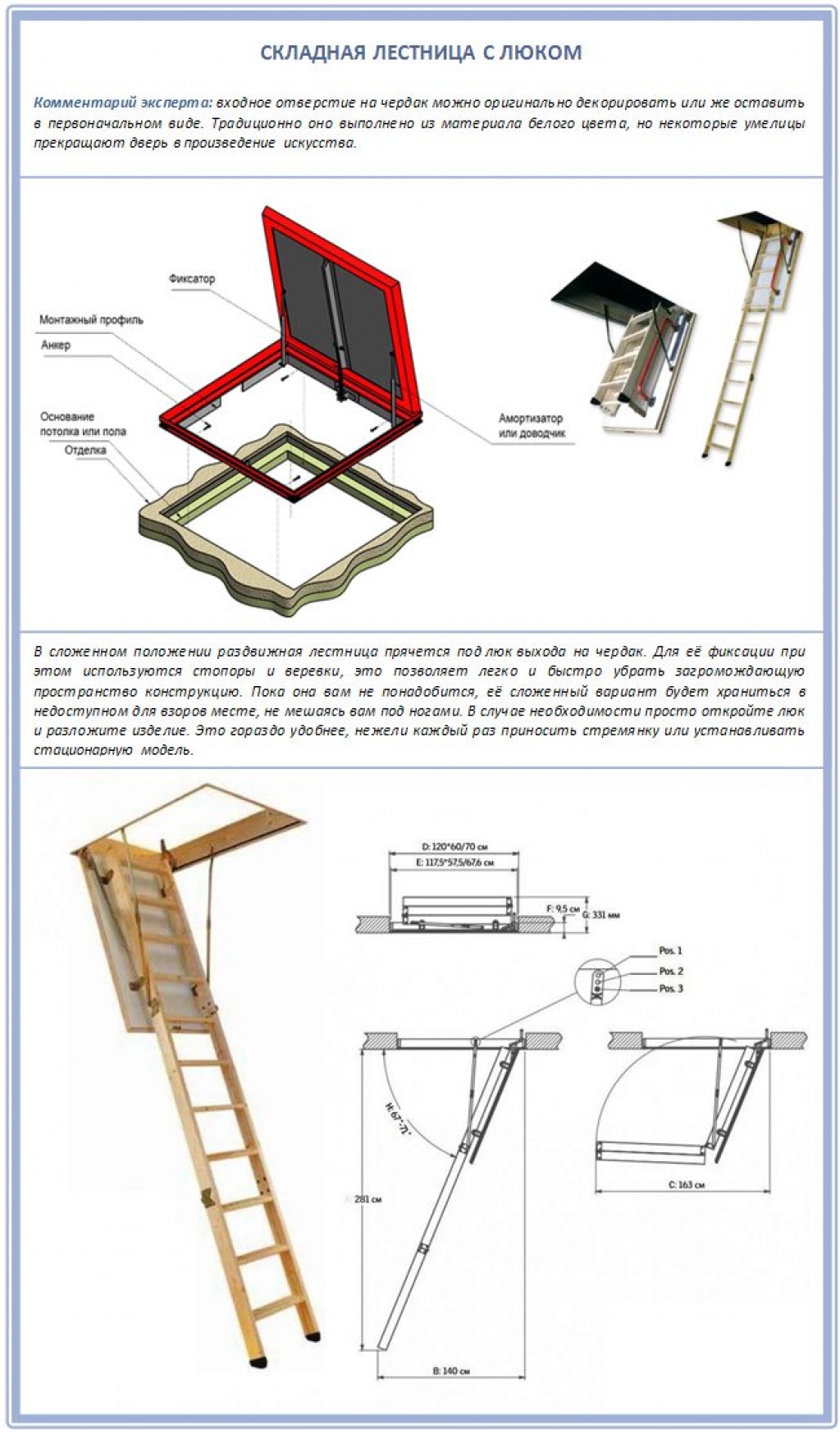

Схема проектирования люка.

Если вы будете строить деревянную конструкцию, работайте с неокрашенным деревом, чтобы вы могли покрасить ее в цвет, подходящий к общему интерьеру дома. Чердачные лестницы в основном изготавливают из сосны. Деревянную конструкцию соорудить легче, чем металлическую, требующую специальной обработки, выполнить которую в домашних условиях достаточно сложно. Если вы все же решили строить металлическую лестницу, работать следует с оцинкованными покрытиями, защищенными от возникновения и распространения коррозии. Такие конструкции достаточно прочны и компактны, ведь они имеют тонкие несущие элементы. Для предотвращения трения используются пластиковые детали.

После того, как будут произведены все замеры и составлены чертежи, необходимо составить смету требуемых материалов. Это поможет провести работы максимально рационально, не растрачивая время и силы на бесполезные действия. Заранее подготовьте и весь необходимый инструмент. Стандартные лестничные пролеты собирают из основания и ступеней. Основанием служат боковые и вертикальные балки, поддерживающие всю конструкцию. От их прочности зависит величина допустимых нагрузок на лестничный пролет. Для изготовления основания можно использовать деревянные брусья.

Выполняем монтаж чердачной лестницы

Лестницу на чердак можно установить своими руками, но нужно учитывать расположение люка:

• горизонтальное, в потолке — подойдет трансформер любого типа;
• вертикальное — в стене между жилым и чердачным помещением. В этом случае целесообразно ставить стационарный марш;
• мансардное — с выходом на крышу. Проектирование таких лестниц лучше заказать специалистам.

Ревизионные люки с небольшими проемами используют для технического обслуживания чердака. На них можно монтировать складные конструкции или пользоваться приставными стремянками.

Чердачные люки делают деревянными или металлическими. Более легкий и дешевый материал — дерево. Складные системы ставят на откидывающуюся вниз крышку. Проем монтируют между балками перекрытия и располагают его так, чтобы головой не задевать стропила при подъеме на чердак. Для лестничной системы нужно свободное пространство на полу первого этажа под люком.

Как правило, чердачные раскладные системы продаются в комплекте, куда входит:

• инструкция по установке;
• термоизоляционная крышка для сохранения тепла в комнате;
• контурный уплотнитель для лучшей теплоизоляции;
• декоративные планки для эстетичности конструкции;
• ступеньки с противоскользящими вставками для безопасного спуска-подъема.

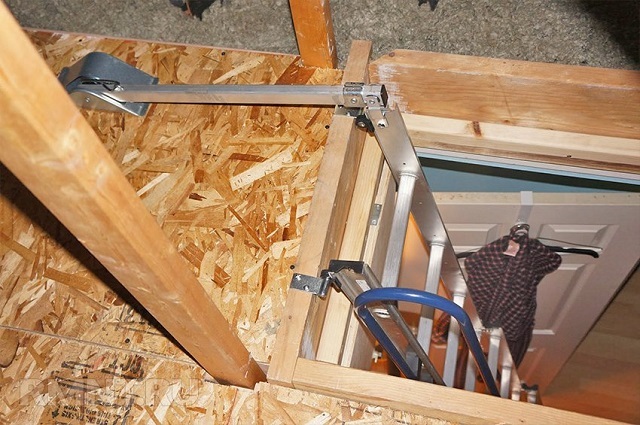

Проем для монтажа усиливают деревянными балками. Если стены и основание бетонные — ставят металлические уголки. Перед монтажом проверьте соответствие проема размерам люка.

Порядок работы:

1. Закрепите на потолок с двух сторон проема деревянные балки, которые будут временной опорой.
2. В подготовленный проем вставьте короб, предварительно отделив его от самой лестницы.
3. Откройте крышку люка, выровняйте ее по уровню.
4. Со стороны чердака расклиньте коробку по периметру деревянными клиньями.
5. Отмерьте одинаковые расстояния от края для отверстий под саморезы, на которые будет монтироваться лестница.
6. Наживите крепеж.
7. Проверьте углы, чтобы не было перекоса, и окончательно зафиксируйте короб в проеме. Выньте опорные доски.
8. Спуститесь вниз, закройте крышку люка и проверьте правильность его установки.
9. Откройте крышку, прикрутите к ней лестницу по имеющимся местам крепления.
10. Разложите трансформер и проверьте его длину.
11. Надеваем на концы противоскользящие накладки.

Установка лестницы на чердак завершена.

Вокруг коробки задуйте щели пеной, зашпаклюйте потолок и поставьте наличники.

Деревянную конструкцию можно отрегулировать по длине — отпилить ножовкой лишнюю часть, предварительно замерив высоту от перекрытия до пола. Если отпил попадает на ступень, ослабьте шурупы на уголках и сдвиньте трансформер так, чтобы линия отпила сместилась за ступень.

Во время монтажа соблюдайте технику безопасности — не наступайте на лестницу, которая полностью не закреплена.

Делаем поворотную лестницу своими руками

Чтобы собрать конструкцию поворотной маршевой лестницы своими руками из дерева, надо в первую очередь произвести расчет размеров всех элементов. А уже отталкиваясь от него рассчитать номенклатуру и количество пиломатериалов. В основу расчета закладывают пространство, в котором лестница будет располагаться.

Устройство деревянной лестницы

Существуют так называемые стандартные рекомендательные показатели для поворотной лестницы:

• ширина маршевого пролета – 90-120 см;
• высота ступеней – 15-20 см;
• глубина ступеней – 25-30 см;
• крутизна подъема лестницы – 20-45°;
• ширина поворотных ступеней по центру марша – не менее 20 см;
• нависание ступеней друг над другом – не более 5 см.

При этом очень важно учитывать, что существует такой параметр, как высота прохода. Это размер от лестничного марша до низа потолка – он должен быть не меньше 190-200 см. В противном случае подниматься по лесенке придется в полусогнутом виде, что недопустимо.

Если в доме запланирована деревянная лестница с площадкой, то размеры последней выбирают в зависимости от ширины двух лестничных маршей.

Расчет поворотной лестницы

Удобно рассчитать деревянную лестницу с поворотом на 90° или 180° при помощи бесплатных онлайн-калькуляторов. После перехода по ссылке выберите интересующую вас тип конструкции и выполните расчет.

Изготовление и монтаж несущей косоурной балки

Рассмотрим деревянные маршевые лестницы, сооруженные по косоурам. Косоуры подбираются по несущей способности, которая определяется сечением применяемых брусов. Оптимальное сечение бруса – 50х300 мм. И лучше, если это будет древесина из прочных пород – бука, дуба, лиственницы. Впрочем, сосна тоже подойдет.

При этом несущую балку надо обязательно подготовить, сделать ее в виде гребенки. Для этого используют два способа:

1. Вырезают из нее треугольные элементы под размеры ширины косоура
2. Устанавливают поверх такие же треугольники, вырезанные из другого бруска. Их крепят к балке шкантами, саморезами, профилями или клеем.

Вариант изготовления косоура с кобылками

Чаще используют первый вариант, так как он проще в производстве работ. Запилы делают обычной пилой или электролобзиком. Плоскости срезов в дальнейшем надо обработать наждачкой для создания гладкой поверхности. Ступени вырезаются из доски толщиной 4-5 см, их размеры и количество определяются в процессе расчета.

Изготовление ступеней и подступенков

Главное – выдержать габариты ступенчатых элементов, которые были рассчитаны на калькуляторе. Но есть здесь один момент, на котором можно сэкономить. Подступенок никакой нагрузки не несет. Он является декоративным элементом. Поэтому для него нет смысла покупать толстые доски.

Толщина подступенка всегда меньше толщины ступени

К примеру, если для ступенек требуется доска толщиной 40-50 мм, то для подступени подойдет пиломатериал толщиной 20-30 мм.

Сборка конструкции

Рассмотрим пошаговую инструкцию по сборке двухмаршевой деревянной лестницы с площадкой своими руками.

1. В первую очередь собирается площадка. Ее обычно устанавливают на четыре опорных столба из бруса сечением 100х100 мм. Они выставляются вертикально по углам площадки и скрепляются между собой обвязкой из досок толщиной 30-40 мм и шириной 50-100 мм. Есть конструкции, когда обвязку крепят не к стойкам, а к стенам. Обычно так поступают, если лестница небольших размеров. В качестве крепежного изделия используют металлические дюбели или анкера. На полученный каркас укладываются доски толщиной 40-50 мм, вырезанные под размер ширины или длины площадки – это будет пол.
2. Устанавливается нижний маршевый пролет. Сначала монтируют косоуры, затем на них крепятся ступени. Установка проводится снизу вверх.
3. Точно так же проводится монтаж и верхнего марша. Главная задача установки косоуров – точно выставить их по одному размеру между собой.
4. Установка балясин и перил, если таковые предусмотрены проектом межэтажной лестницы.

Крепление косоура к полу

Кстати, монтаж деревянных лестниц на второй этаж П-образного типа (с разворотом на 180°) практически ничем не отличается от установки Г-образного (с поворотом на 90°) варианта. Разница лишь в форме конструкции. А все строительные операции и расчеты проводятся одинаково.

Варианты фиксации элементов

Монтаж лестниц с забежными ступенями отличается по чисто конструктивным позициям. Прежде всего, отсутствует промежуточная площадка, значит забежные элементы должны к чему-то крепиться. То же самое касается верхних концов косоуров нижнего пролета и нижних концов опоры верхнего марша. Вариантов несколько, но чаще используют опорные стойки, которые устанавливают под косоурные края. К ним же стараются прикрепить и забежные ступеньки.

Существует и другой вариант, когда верхний косоур продлевают до нижнего. Происходит своеобразное соединение двух несущих балок, к которым на повороте и крепятся ступени и подступенки.

Установка балясин и перил

Есть опорные балясины, ни них в основном и держатся перила, есть промежуточные, которые выполняют функции оградительных элементов.

Схема крепления ограждений

В строительных магазинах можно найти готовые деревянные перила и балясины, которые легко подгоняются под требуемые размеры в плане их высоты. К ним предлагаются стандартные крепежи из пластика или металла. Нет необходимости что-то вырезать и подгонять. Устанавливаете крепежный элемент по месту монтажа, крепите его к несущим элементам лестничной конструкции и вставляете в них перила и балясины.

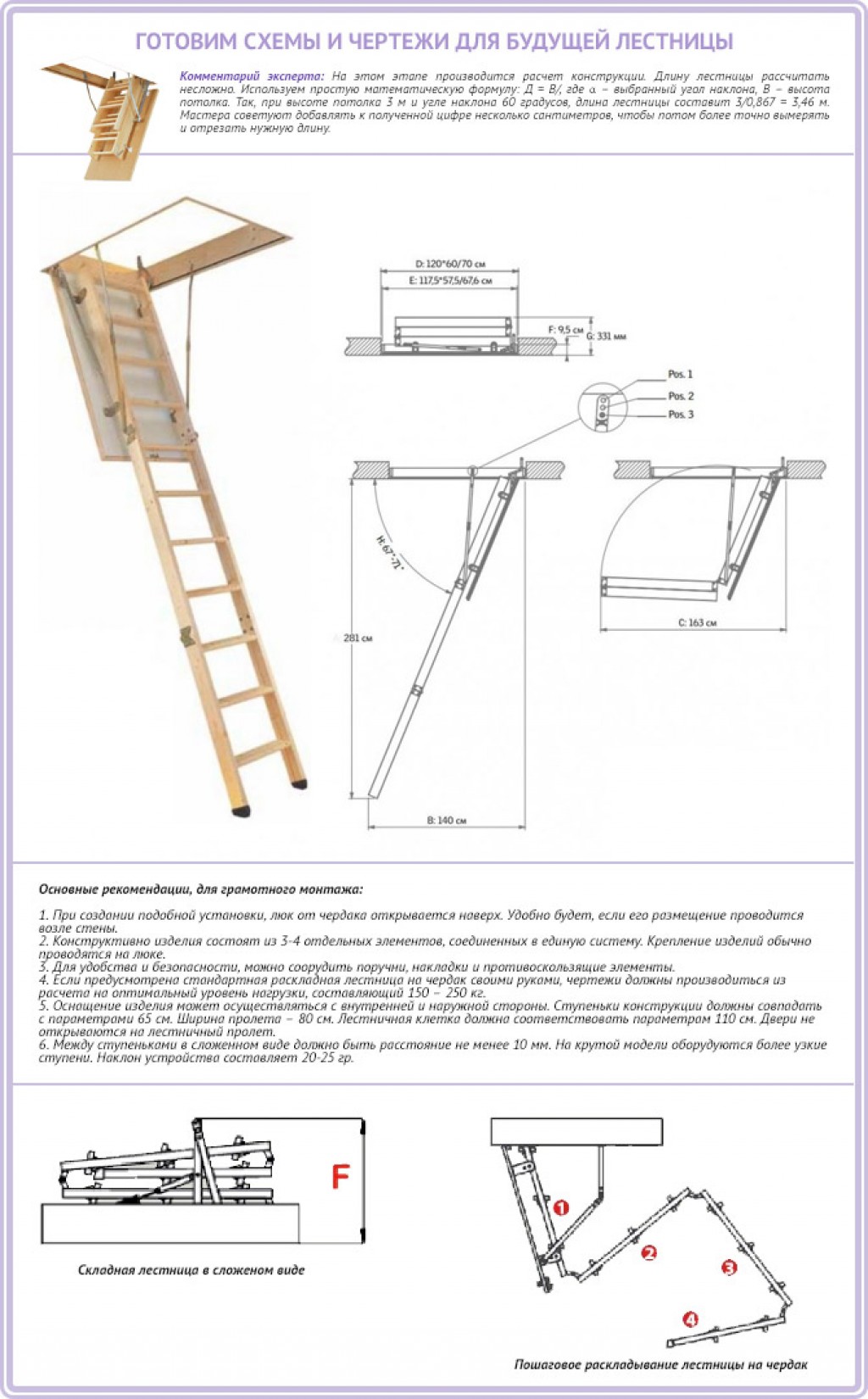

Составление проекта

Качественно сконструировать лестницу, исходя только из интуитивных параметров, нельзя. Поэтому без расчетов не обойтись никак. Первое, что нужно рассчитать, — общую длину лестницы. Поэтому придется вспомнить теорему Пифагора (а, возможно, залезть в интернет или стряхнуть сантиметровый слой пыли с учебника геометрии).

Приступаем:

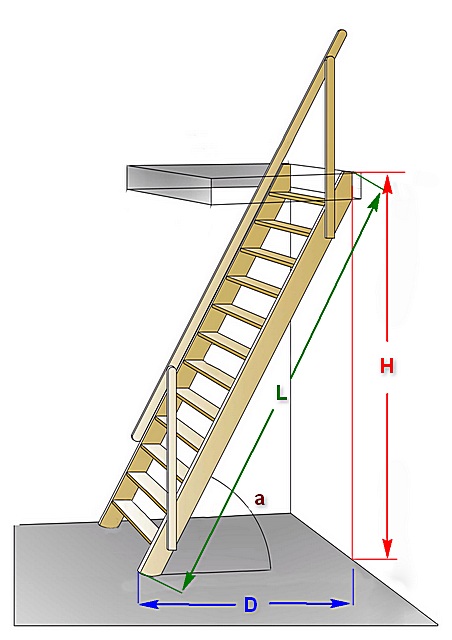

1. Измерьте расстояние от потолка до пола и от нижней точки до проекции на пол первой от верха ступени.
2. Каждую из полученных двух цифр возведите в квадрат и сложите.
3. Оптимальный уклон лестницы составляет 50-60 градусов.
4. Сложите квадраты катетов.
5. Извлеките квадратный корень из полученного числа. Это и будет длина лестницы.

Важно! Можно определить эту же величину еще проще. Если уклон составляет 60 градусов, то длина конструкции будет равна расстоянию от пола до потолка, умноженному на 1,16. Элементарное знание законов тригонометрии помогает получить эту цифру.

Следующим параметром будет ширина лестницы. Она составляет 0,6-0,7 м. Расстояние между ступенями составляет 0,35 м.

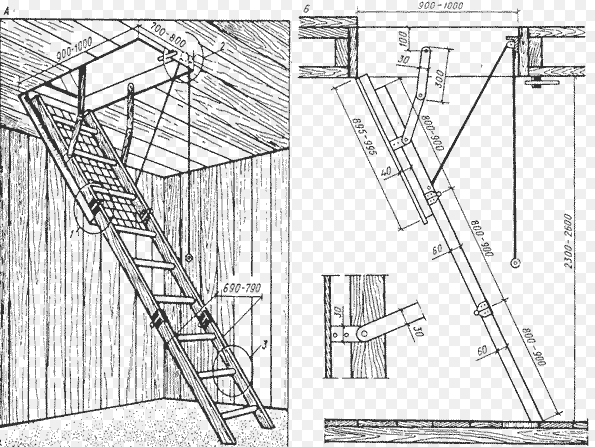

Следующий этап — изготовление чертежа в масштабе. Места соединений надо запланировать таким образом, чтобы в сложенном состоянии лестница занимала как можно меньше места.

Важно! Если вы хотите увеличить безопасность передвижения, можно оснастить устройство дополнительными поручнями. Прибавьте в этом случае к ширине лестницы еще 100 мм.

Алгоритм изготовления изделия:

1. Распилите брус для изготовления секций, изготовьте ступени.
2. Соединяйте ступени с тетивой при помощи гвоздей, саморезов или угловых креплений. Саморезы закручивайте с торцовой части. Укрепить соединение можно при помощи системы “шип-паз” и промазывания стыков столярным клеем.
3. Соедините между собой отдельные секции. При этом предусмотрите срезы под таким углом, чтобы тетивы отдельных секций при раскладывании образовали единую линию.
4. Прикрутите соединительные пластины с внешней стороны тетивы. При этом шарниры для соседних секций должны двигаться в разные стороны для удобства раскладывания.
5. Отрежьте нижнюю часть так, чтобы лестница полностью становилась ножками на пол. Чтобы не допустить скольжения, используйте накладки из резины.
6. Обработайте дерево антисептической пропиткой.
7. Смажьте металлические соединения для увеличения их рабочего ресурса.

Вот еще интересный вариант.

Как сделать лестницу на крышу из металлочерепицы

Если вы решили сделать более простой в сборке деревянный коньковый трап на скат дома, то правила будут несколько иными. Во-первых, широкие продольные доски нельзя скреплять в длину, они должны быть цельными. Допускается зазор между досками не более 50 мм. Во-вторых, поперечные бруски следует взять сечением не менее 50 мм для устойчивости ноги. В-третьих, придется использовать гвозди большей длины — они должны проходить сквозь брусок и доску насквозь с запасом на загиб, не менее чем по два гвоздя с каждой стороны. Допускается крепление на крупные крюки или зацепы.

Деревянная лестница для работы на крыше — особенности изготовления

Из соображений безопасности и качества рекомендуем использовать лестницы от завода ДИРС –

Надежная деревянная лестница для крыши своими руками — это довольно сложное изделие. При ее изготовлении следует соблюдать правила безопасного монтажа икрепления и учитывать специфические тонкости:

• не менее двух гвоздей при монтаже поперечин на каждую сторону и при удлинении опорных досок;
• нельзя использовать соединение любых деталей в торец, гвозди должны идти только поперек волокон древесины;
• количество и расположение гвоздей должно быть таким, чтобы дерево не потрескалось и не расходилось под нагрузкой, потому что продольная трещина в итоге разрушит древесину;
• металлические стальные лестницы требуют защитной покраски и постоянного обновления слоя;
• закрепить лестницу на конек крыши надежнее всего только ее конструктивными зацепами длиной не менее 30 см и обязательно с диагональными распорками.

Крепление ступеней к косоуру

Следующий этап работ возведения лестницы на второй этаж своими руками – это крепление ступеней к косоуру.

В случаях, когда конструкция лестницы также предполагает наличие подступенков, в первую очередь, рекомендуют устанавливают именно их.

Напомним, чтобы высота подступенков должна быть приблизительно на 1-2 мм меньше высоты ступеней. Это делается для того, чтобы в случаях повышения влажности, при набухании древесины не произошло деформации всей конструкции.

После этого можно приступать к непосредственной установке ступеней. Прямые элементы вдоль косоура устанавливаются элементарно просто и нет смысла углубляться в детали, а на монтаж забежных ступеней следует рассмотреть более подробно.

Существует два основных способа монтажа забежных ступеней:

• соединение шип-паз (классический);
• соединение с разрезом опорного столба.

Первый способ предполагает, что для монтажа поворотных элементов потребуется сделать несквозные пазы в главном опорном столбе. Подавляющее большинство специалистов, рекомендует делать пазы чуть меньше чем толщина ступеньки, так как это позволит соединить элементы наиболее плотно и недопустить их движение. В свою очередь, это предотвратит деформацию конструкции и исключит появление скрипов.

Второй способ подразумевает сквозной распил опорного столба на толщину, равную толщине ступени. Фиксация всей конструкции осуществляется с помощью столярного клея или шпильки накрученной внутри опорной колонны. Для усиления выбранного соединения также практикуется создание небольших пазов (замков) в поворотной ступени для надежной фиксации всего узла.

Внешняя сторона ступени, в обоих случаях, должна крепиться к каркасу из забежных косоуров или опорных балок жесткости с помощью клея ПВА или саморезов. При необходимости все соединения усиливают металлическими уголками.

На нашем сайте есть программа расчета забежных ступеней – вам будут доступны чертежи с реальными размерами, технические характеристики и количество материалов для изготовления.

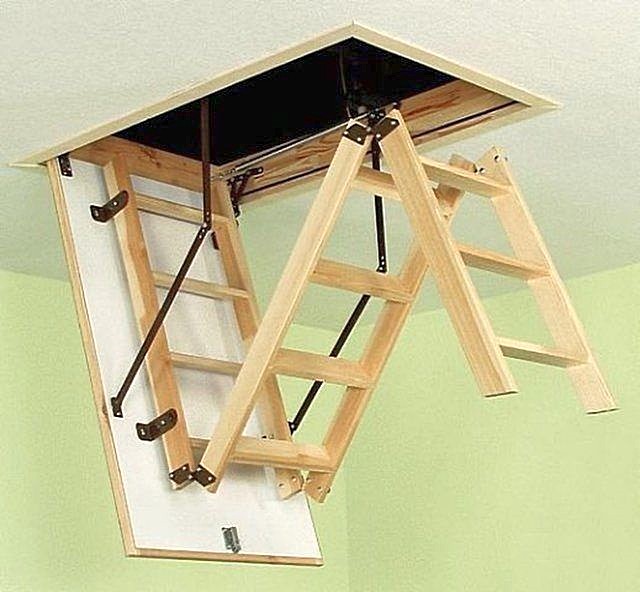

Складные

Складная лестница делается достаточно просто. Такие лестницы могут раскладываться механическим либо автоматическим способом. При ручном способе раскладывания к механизму лучше прикрепить груз.

Для этого нужно взять два бруска нужной длины, а также два небольших бруска, шириной такой же, как и бруски лестницы, предназначенные для крепления к стене. Бруски поменьше будут складываться и компактно размещаться на стене. Можно сделать лестницу с несколькими откидывающимися частями. В таком случае необходимо больше петель и грамотный крепеж. Сечение брусьев должно быть не менее 40×80 мм.

Обратите внимание! Бруски должны быть сухими, прочными, без сучков и трещин. Перед сборкой их нужно отшлифовать, обработать антисептиком и пропитать противопожарной жидкостью.Схема устройства раскладной лестницы

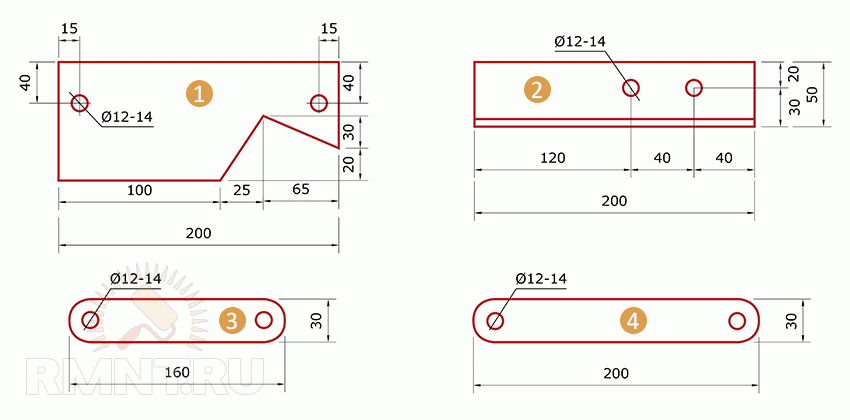

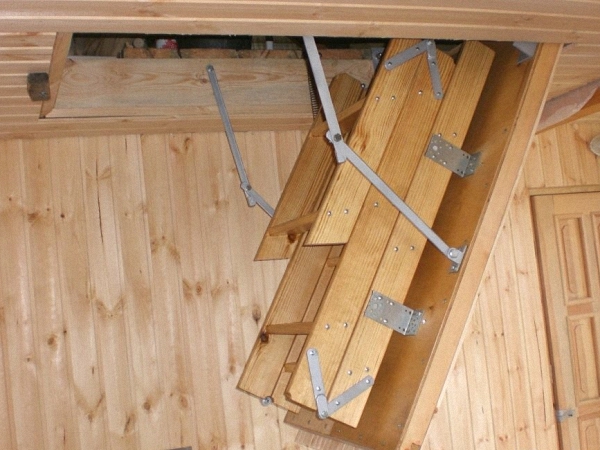

Теперь займемся петлями, необходимыми деталями любой чердачной лестницы. Петли позволяют складным лестницам складываться и раскладываться. Металлическими петлями нужно скрепить два разных по длине бруска с одной стороны и с другой.

При изготовлении любых видов лестниц, важно рассчитать оптимальное расстояние между ступеньками. Если оно будет слишком большим или маленьким, это затруднит подъем, и даже сделает использование лестницы опасным для здоровья. Оптимальное расстояние – 20 см. Ступени к боковым брусьям нужно крепить саморезами. На ножки стоит надеть колпаки, чтобы не царапать покрытие пола.

Для самостоятельной работы потребуются следующие инструменты:

• инструменты для разметки (линейка, циркуль, угольник и т.д.);
• ножовка;
• шуруповерт;
• саморезы;
• рулетка;
• петли и фурнитура;
• уровень;
• деревянная или металлическая основа лестницы.

Как видим, создать оригинальную безопасную лестницу вполне возможно. Все зависит от навыков, имеющихся инструментов и свободного времени.

Раскладная конструкция из дерева

Немаловажно обратить внимание на цветовой фон комнаты, и конструируя лестницу, придерживаться дизайнерской идеи! Если люк будет сливаться с потолком, в доме будет красиво и уютно!

Сегодня многие вместо складирования ненужных вещей предпочитают рациональное использование площади чердака. И в таком случае удобная, легко прячущаяся лестница окажется весьма полезной. Особенно, если она выполнена заботливыми руками умелого хозяина, знающего свое дело!

• межкомнатная арка своими руками из гипсокартона;
• схема винтовой лестницы своими руками.

Выбор и установка чердачной лестницы: виды конструкций

Лестницы бывают разными. Прежде чем начать закупать материалы и планировать работу по ее установке, необходимо определиться какую же именно конструкцию выбрать.

Итак, лестницы, ведущие на чердак, бывают:

• Стационарного типа – бывают состоящие из маршей и винтовые;
• Складные – делятся на раскладные (их второе название рычажные), ножничные, телескопические (раздвижные), откидные;
• Переносные – сюда относятся стремянки и другие приставные конструкции.

Последние чаще всего используются как временный вариант, так как довольно неудобны и не всегда отличаются безопасностью.

Лестницы монолитного типа с широкими маршами и устойчивыми перилами, считаются, конечно же, самыми надежными. Но у них есть один недостаток – они очень громоздки и требуют много места, которого может и не быть.

Самым оптимальным и простым вариантом для обладателей чердачного пространства станут именно складные лесенки. Да и выбор их разновидностей довольно велик. Всегда можно выбрать именно то, к чему больше лежит душа.

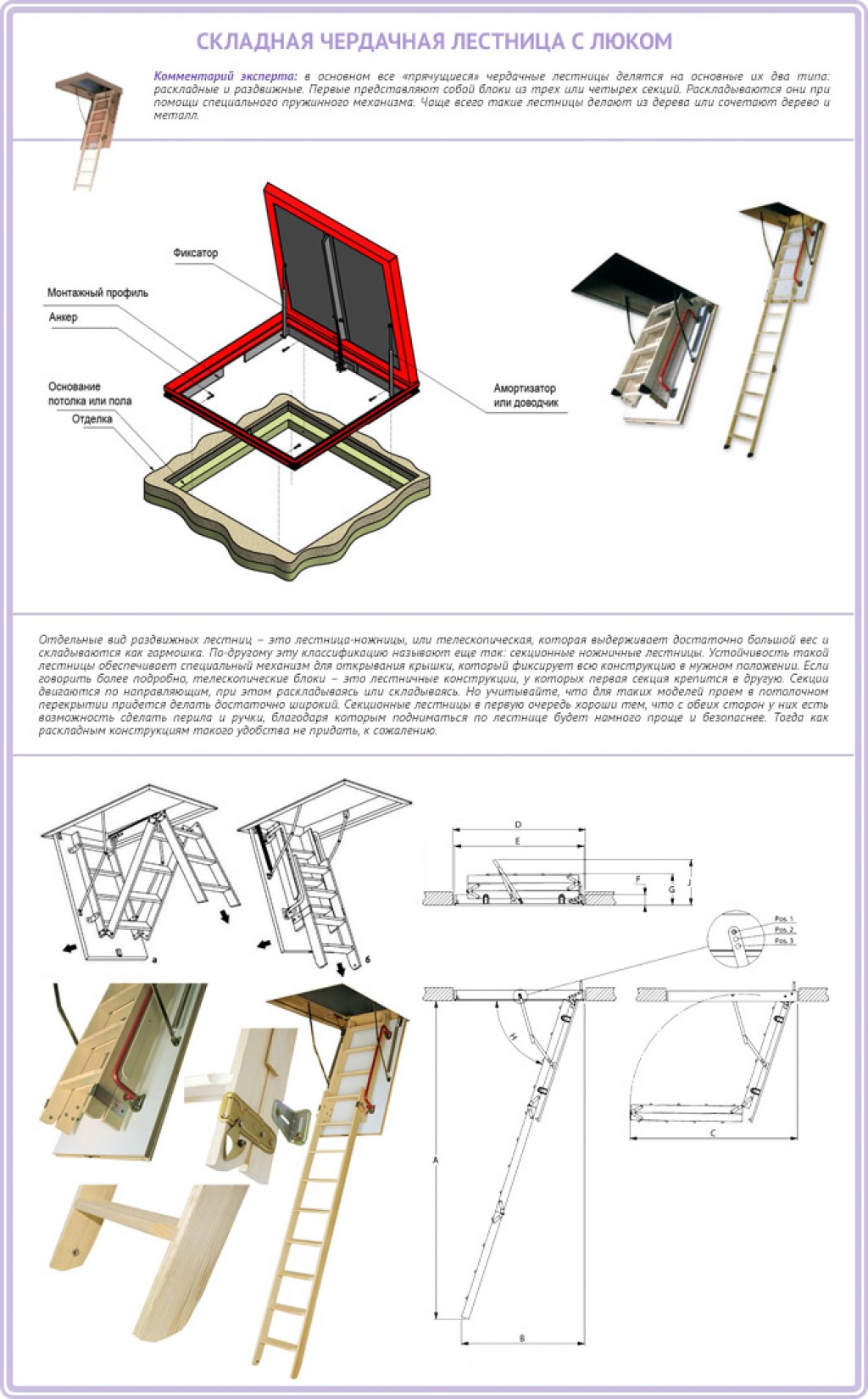

Складная чердачная лестница проста в использовании, удобна, компактна и безопасна

Особой популярностью пользуются так называемые лестницы – трансформеры. Они могут раскладываться вручную или на автомате с помощью механизмов. Они прочные и не занимают много места.

Не нужно забывать также про стилистическое оформление конструкции. Лестница не должна сильно выделяться, а гармонировать с окружающим ее интерьером.

Шарнирные и секционные раскладные лесенки обычно содержат в себе несколько секций (их количество может колебаться от 1 до 4), которые раскрываясь, образуют лестничный марш. Их подвижность обусловлена наличием специальных шарниров или петель.

Ножничные лестницы, как правило, делаются из металла и складываются в виде гармошки. Могут скрипеть, но это легко исправить, если смазывать лесенку маслом или специальными средствами.

Телескопические или раздвижные конструкции содержат в себе несколько выдвижных секций, которые «умеют» складываться друг в друга по типу матрешки. Отличаются своей прочностью, но не пользуются большим спросом на отечественных рынках и поэтому довольно редко встречаются.

Откидная чердачная лестница — прекрасный вариант для тех, кто из-за нехватки пространства не может себе позволить держать конструкцию постоянно спущенной. Такая лесенка практически все время находится в сложенном виде и спрятана в стене. Ее ступеньки зафиксированы с помощью карточных петелек на тетиве.

Лестница на чердак, как элемент декора

В последнее время люди стали все чаще и чаще приобретать модные предметы мебели и аксессуары .

Каждый хочет, чтобы дом был полностью использован рационально, и каждый уголок помещения был задействован. Люди понимают, что ненужные вещи и громоздкая мебель только забирают пространство, и зрительно уменьшают помещение. Это относится и к чердаку. В зарубежных странах чердаки самые стильные комнаты в доме. Мода на то, чтобы из чердака сделать уютную и теплую комнату, дошла и до нас.

Лестница на чердак является одним из элементов декора и дополнения всего интерьера помещения.Такая конструкция может помочь подчеркнуть индивидуальность и стиль всего дома. В любом магазине вам помогут подобрать оптимальный вариант, а также ответят на все вопросы относительно ремонта, установки и качественного эксплуатационного обслуживания. Приобретая данные конструкции в проверенном специализированном магазине, вы можете быть уверены в том, что ваша чердачная лестница будет служить вам долгое время. В случае несоответствия конструкции указанным вами параметрам, вы имеете право по Закону «О защите прав потребителей», вернуть товар.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции:

1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.
2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.
6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
7. Далее при необходимости устанавливают ручки, защелку и доводчики.
8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

• для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы может быть легко подстроена под высоту вашего помещения;
• замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
• профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
• компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить:

1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей:

1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.

2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

   У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

   Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.

3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
4. Зазоры заполняют утеплителем, например, минеральной ватой.
5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.
8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

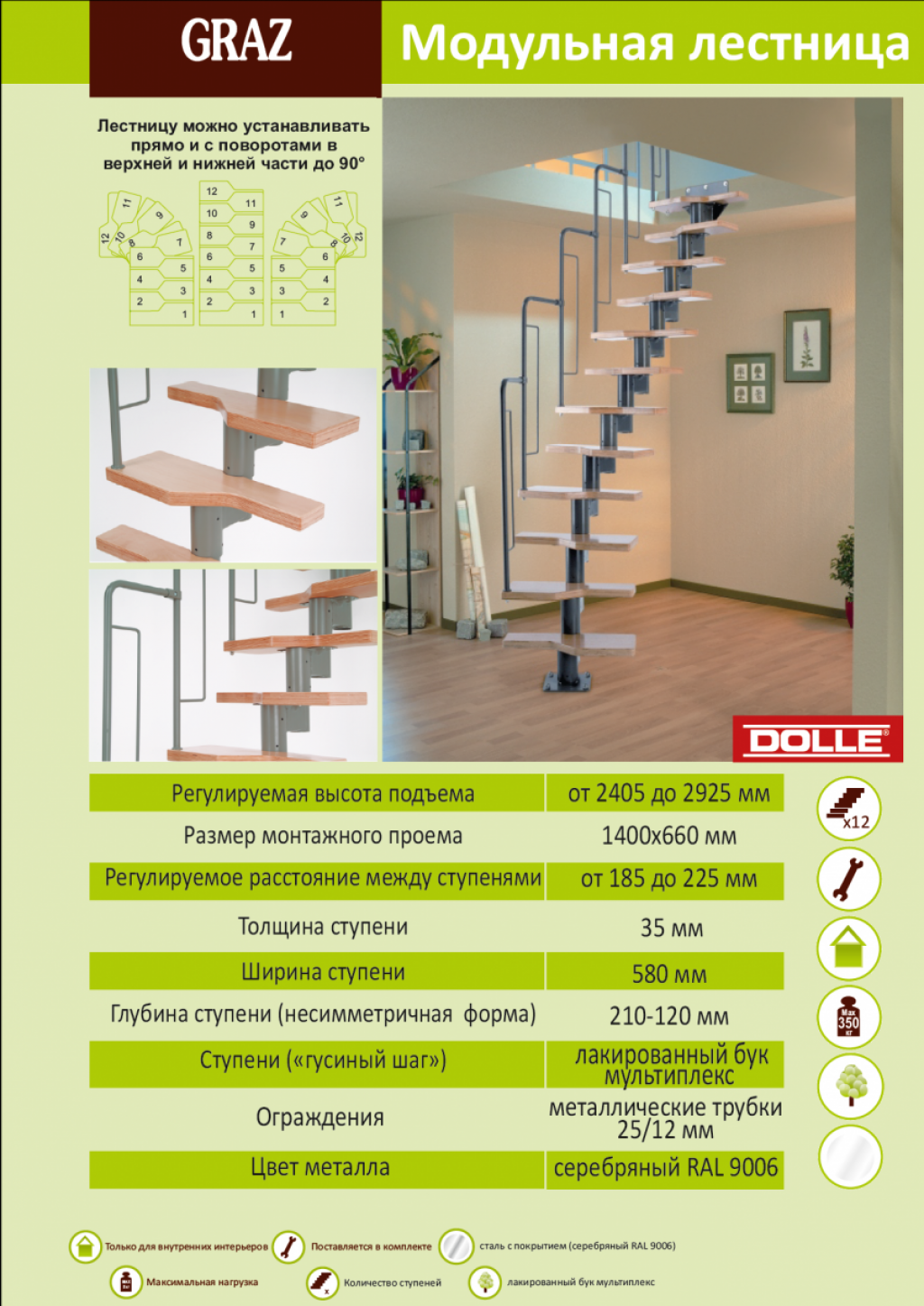

Лестница «гусиный шаг»

Внимание! Лестницу «гусиный шаг» лучше не делать в доме, где живут пожилые люди, так как она считается менее безопасной, чем вариант с полноценными ступенями.

Как и в обычном варианте, расстояние между ступеньками равно 16- 20 см. Ширина степеней в узкой части — 10- 15 см, в широкой — 28- 30 см. Если вы выбрали двухмаршевый вариант, рекомендуется на месте поворота делать небольшую площадку. Так лестница будет более безопасной. На рисунке приведены чертежи одномаршевой и двухмаршевой лестницы.

Поворотную лестницу такого типа можно сделать и по-другому: для этого вместо одного поворота делают несколько, но не на прямой угол, а на 45 градусов. Площадки не предусмотрены, вместо них на поворотах делают обычные ступеньки шириной 27 см.

Ступеньки крепятся на косоуры, в которых через одну выпилены выемки для полной и неполной ступеньки. Для разметки косоуров используется угольник, удобно пользоваться двумя угольниками разного размера. Имейте в виду, что напротив выемки под полную ступеньку на другом косоуре всегда находится выемка под неполную. Для крепления ступеней используются дюбели, это простой и надежный способ.

К готовой лестнице прикрепляют перила, можно также сделать поручень на стене.

Лестницу на чердак вполне можно сделать самостоятельно, можно выбрать подходящий именно вам вариант: складную, откидную или стационарную лестницу. Важно купить качественные материалы и правильно собрать конструкцию, от этого зависит ваша безопасность во время пользования лестницей.

Что еще почитать по теме?Теневые навесы Навесы и маркизы для террас Навес над мангаломПонравилась статья? Поделись с друзьями в социальных сетях: Facebook Twitter Вконтакте Одноклассники Google+

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

• металлический уголок;
• часть листа металла;
• две полосы различной длины;
• болты;
• струбцины;
• набор сверл;
• дрель;
• лобзик;
• тески;
• малка.

Пример крепления шарнирного механизма на лестнице.

Порядок действий при изготовлении:

1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
2. После чего вырезают макет из картона, для проверки всех размеров.
3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
4. Детали собирают и стягивают друг с другом.
5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
10. Затем делают второе отверстие.
11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Изготовление

Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Создание люка

Сделать складную модель на чердак своими руками не так сложно, как может показаться на первый взгляд.

При изготовлении деревянной лестницы необходимо взять твёрдую древесину (дуб, бук, ясень, лиственницу) толщиной не менее 2 сантиметров. Люк — основа любой чердачной лестницы.

Вы можете сделать люк своими руками, применив следующие материалы:

Во-первых, нужно знать параметры ширины и длины отверстия, для которого сделан люк, а затем добавить 6−8 миллиметров к полученным значениям.

Порядок работы следующий:

• определите местоположение и размер будущего люка;
• дальше нужно разрезать брус на 4 части требуемых размеров;
• вырезать канавки на концах балок;
• дальше смазываем пазы клеем и соединяем балки, укрепляем шовное место с помощью винтов;
• затем фиксируем фанеру;
• попробуйте посадить приспособление на люк;
• чтобы закрыть люк хорошо, проткните защёлку в крышке;
• чтобы открыть люк, нужно сделать ручку, которая вставляется в отверстие и нажимает защёлку.

Складные лестницы сегодня получили широкую популярность, так как они сочетают в себе сразу два важных преимущества: экономию пространства в комнате из-за сборной лестничной системы и возможность комфортного и безопасного доступа к чердаку. Какими бы ни были функции чердака в вашем доме, на него можно забраться только с помощью лестницы, которая станет связующим звеном между двумя этажами.
