Что делать и как открыть ворота автоматического типа?

Автоматика для гаражных ворот FAAC позволяет умело организовать управление воротами дистанционно. Итальянский концерн с помощью своих надежных электроприводов упростил задачу въезда на территорию или в гараж. Есть комплекты для ворот промышленного использования, и бытового назначения. Уникальная система безопасности — встроенная система обнаружения препятствий уберегут членов семьи автолюбителя. Уровень открытия или закрытия ворот можно отрегулировать до 1 мм. Заказчики «ВОРОТА 24» могут приобрести автоматику FAAC по очень выгодной цене. Доставка автоматики и установка осуществляется во все украинские города. Цена составляет от 192 до 530 евро.

Легендарные вещи создаются энтузиастами и мечтателями. Именно таким человеком был итальянский изобретатель Джузеппе Манинни, который еще в 1965 году разработал уникальный привод для распашных ворот. Описывать его не имеет смысла. Важно лишь то, что с годами Манинни не утратил изобретательского энтузиазма и продолжил развивать свое детище. В эпоху компьютерных технологий он быстро оценил все открывающиеся возможности. Откатные и распашные ворота FAAC стали использовать полноценные компьютерные платы и программное обеспечение. Подобным в мире не занимался никто.

Сегодня производитель продолжает держать марку, постоянно отслеживая новые технологии и внедряя их в свою продукцию. Автоматика фирмы – это настоящее произведение искусства, оборудованное по последнему слову техники. В арсенале компании десятки патентов на различные изобретения. Здесь ими гордятся и стараются всегда держать установленную планку.

Как выбрать автоматические приводы Came для секционных гаражных ворот?

При выборе модели необходимо сделать замеры полотна своих гаражных ворот. Затем выбрать модель исходя из площади полотна и высоты створки.

Отличия моделей Ver 10 и Ver 12 заключается в величине тягового усилия — у Ver10 этот показатель 1000H, у Ver12 — 1200H. Следовательно, вторая модель для более тяжелых створок.

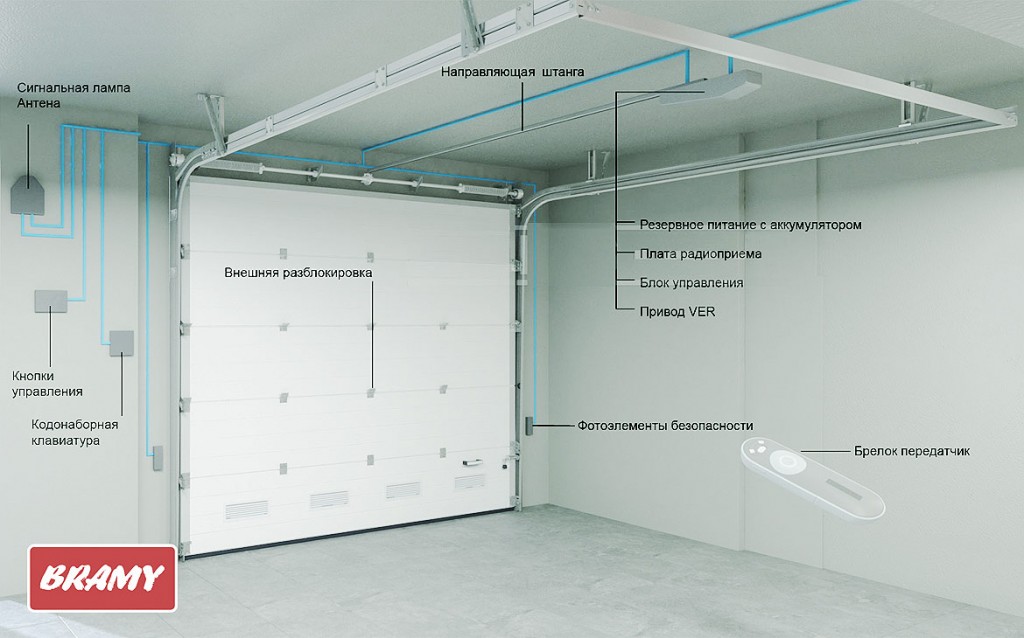

Система для автоматического открывания и закрывания гаражной створки включает привод, направляющую с цепью или ремнем и передающего рычага. Получить ответы на все вопросы по автоматике и купить Came Ver можно в нашем офисе.

Автоматика для распашных ворот Дорхан: нюансы монтажа

Автоматика для распашных ворот Дорхан линейного типа предназначена для автоматизации двустворчатого устройства до 10 метров. Конструкция позволяет открывать распашные ворота вовнутрь и наружу. Для створок не более 1,8 м убирается необходимость устанавливать замки, ведь приводящий механизм будет надежно удерживать створки.

Долговечность механизма гарантирована благодаря использованию качественных материалов, современных разработок и защите надежного алюминиевого корпуса. Приводы выполнены по европейским стандартам, имеют функции разблокировки специальным ключом и в ручном режиме.

Различные модели являются востребованными и популярными благодаря возможности применения на тяжелых и высоких распахивающихся конструкциях даже промышленного типа. Кроме того, выделяют ряд других положительных характеристик автоматики Doorhan:

• Настройка конечных положений ворот с помощью специальных концевых выключателей;
• Ход привода составляет 50 см, что подходит для установки устройства с открытием наружу;
• Систему двигателя можно разблокировать особым ключом;
• Привод нормально работает в температурном режиме от -40 и до +55 градусов Цельсия.

Внешний вид готового механизма

Технология монтажа

Установку привода необходимо производить на готовые распашные ворота, которые нормально функционируют и не требуют дополнительных усилий для осуществления хода – нет перекосов или других недочетов. Получив набор автоматики, ознакомьтесь с его содержимым, сверьте комплектацию и изучите имеющуюся инструкцию по установке и монтажу устройства.

Комплектация приводящего механизма

Размещение на столбе

Начните с того, что закрепите задний кронштейн с отвечающей крепежной пластиной на несущем столбе согласно ниже представленной схеме: должны быть соблюдены размеры A и B – конкретно расстояние между осями среднего отверстия кронштейна и петли ворот. В заднем кронштейне имеются несколько отверстий, они облегчают монтаж привода и дают возможность изменить угол открытия/закрытия ворот. Изменяя расположения петель, можно удлинить или сократить данный кронштейн.

Схема размещение привода на столбе

Внимание! Увеличивая размер B, Вы уменьшите угол отрывания и угловую скорость движения створки, что увеличит линейное усилие механизма. Увеличивая размер А, Вы можете увеличить угол открывания и угловую скорость, однако линейное усилие электропривода также увеличится.

Монтажная пластина

Установите стальной хвостовик и смажьте все нейтральной смазкой.

Сборка монтажной пластины

В закрытом положении ворот установите монтажную пластину на створке. Помните, что передний кронштейн должен быть установлен строго горизонтально и на одном уровне с соответствующим задним, а размер E выдержан согласно указанному в приложенной инструкции.

Установка пластин на место

Открытие наружу с приводом

Устанавливают и закрепляют задние кронштейны на опорных столбах проема при помощи дополнительных кронштейнов. Открыв ворота, следует проверить расстояние Е и надежно закрепить передний кронштейн на каркасе каждой створки.

Обозначения и назначение основных клемм

Подводя питания к электроприводам, необходимо учитывать, что источник должен быть надежно защищен – иметь футляры, а провода в кабеле обезопасены от контактов с любыми шероховатостями и острыми деталями. Все операции подключения проводите только при выключенном питании.

Схема подключения

Разъем J3 на блоке управления служит для подключения к блоку напряжения питания. Питание имеет обозначения клемм на плате: PE – N – L, где PE: заземление, N: Питание, L:Питание – это фаза.

J4 на блоке управления служит для соединения электродвигателя и сигнальной лампы. 1-2-3 M1: (COM/OP/CL): для работы 1го электродвигателя. Может использоваться для открытия одной створки (в случае автоматизации калитки или одностворчатых ворот).4-5-6 M2: (OM/OP/CL): для работы 2го электродвигателя. Не может использоваться для открытия одной створки. LAMP: выход для сигнальной лампы (230В~ 40W max).

Электросхема

Замыкание контактов устройства, сочлененного с этой клеммой, приводит к срабатыванию блока управления на полное открывание или закрывание 2х створок ворот. Для включения нескольких устройств, нужно параллельное соединение.

OPEN B – команда «Закрыть»: Замыкание контактов механизма, соединенного с этой клеммой, приводит к срабатыванию блока управления на пошаговое открывание или закрывание 1 створки. При логике работы B и С, эта команда всегда приводит к закрыванию ворот.

Аварийное открытие распашных, откатных ворот

Конструкции могут отличаться по принципу работы, но функционирование разблокиратора обычно сохраняется неизменным. Любой привод возможно разблокировать специальным ключом. Затем откатную, распашную систему можно открывать/закрывать вручную до момента возобновления подачи электричества.

Когда отсутствует ключ, требуется отсоединение лап электрического привода для распашной конструкции, полный съем электрического привода для откатной конструкции.

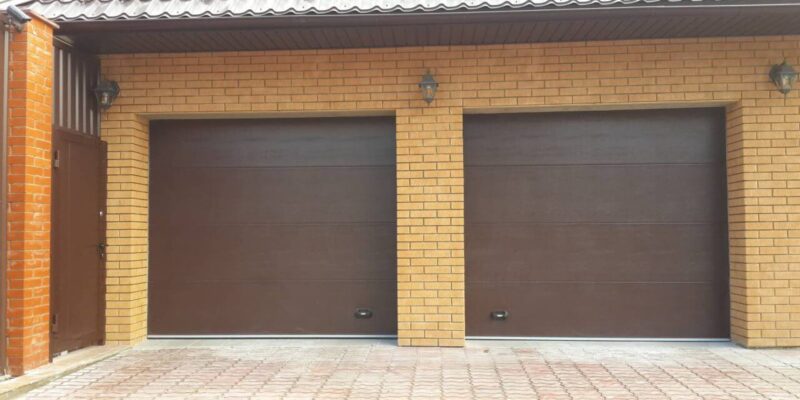

Сложнее обстоит ситуация, когда ворота секционные. Мастера дают совет еще на стадии их проектирования и установки продумать второй вход. Еще одна альтернатива – врезание ригельного замка с разблокировщиком. Это позволит получить доступ к ручному открыванию и закрыванию без света. Если указанное решение не продумывалось, потребуется нарушать целостность полотна. Его вид не пострадает слишком сильно. После завершения работ на месте отверстия формируется латка, проводится реставрация.

Способы аварийного открытия, если автоматические ворота не открываются с пульта, что делать

Аварийная разблокировка распашных полотен продумывается производителями – система изначально имеет такую возможность. Открытие реализуется с помощью ключа, вставляемого в предназначенное для него отверстие в приводе. Встречаются системы, которые с внутренней стороны открываются только шнуром, тросом, но они уже почти не изготавливаются, считаются устаревшей технологией.

По причине высокого риска подделки ключа по просьбе заказчика может монтироваться специальная система для разблокировки. Она представлена клавиатурой с кнопками, требующей введения определенной цифровой последовательности, открывающей распашные створки.

Когда откатные ворота не закрываются или не открываются, разблокировка для сдвижной конструкции организуется по такому же принципу, как и для распашной. Единственное исключение – цилиндр с отверстием для ключа монтируется и на подвижной створке, и на боковой неподвижной рейке.

Что делать, когда нет разблокиратора

В жизни часто случаются ситуации, когда при форс-мажорных обстоятельствах под рукой не оказывается ключа от разблокиратора. Ключ теряется или его забывают, а в гараж нужно срочно. Быстрее всего проблему решить при наличии распашных ворот. Чтобы открыть, лапы электропривода снимаются со створок, опор после откручивания крепежных болтов. Затем ворота легко откроются.

Больше времени придется потратить, чтобы открыть откатные створки. Нужно демонтировать рейку с зубчиками или привод. Сначала важно внимательно осмотреть механизм, лучше все-таки обратиться за помощью к мастеру. Специалист подскажет, какой из вариантов проще в исполнении и позволит нанести конструкции минимальный вред.

Идеально – когда имеется запасной вход. Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном. Важно постараться сделать, чтоб кронштейн отвалился от створки – для этого и проделывается отверстие. Это единственный способ открыть конструкцию вручную.

Откатная система без разблокиратора

Когда привод навального типа, то с нижнего полотна откручивается ручка – это дает возможность подобраться к шнурам разблокиратора.

Обычно после случившегося владельцы ставят на свои ворота ригельный замок. Ведь это в разы дешевле, чем ремонтировать поврежденный механизм и створки. Стоит отметить, что одной из зарекомендовавших фирм по производству ворот с автоматикой, предусматривающих аварийное открытие, является DoorHan (ДорХан).
