Буронабивной фундамент своими руками

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

• Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

• диаметр;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

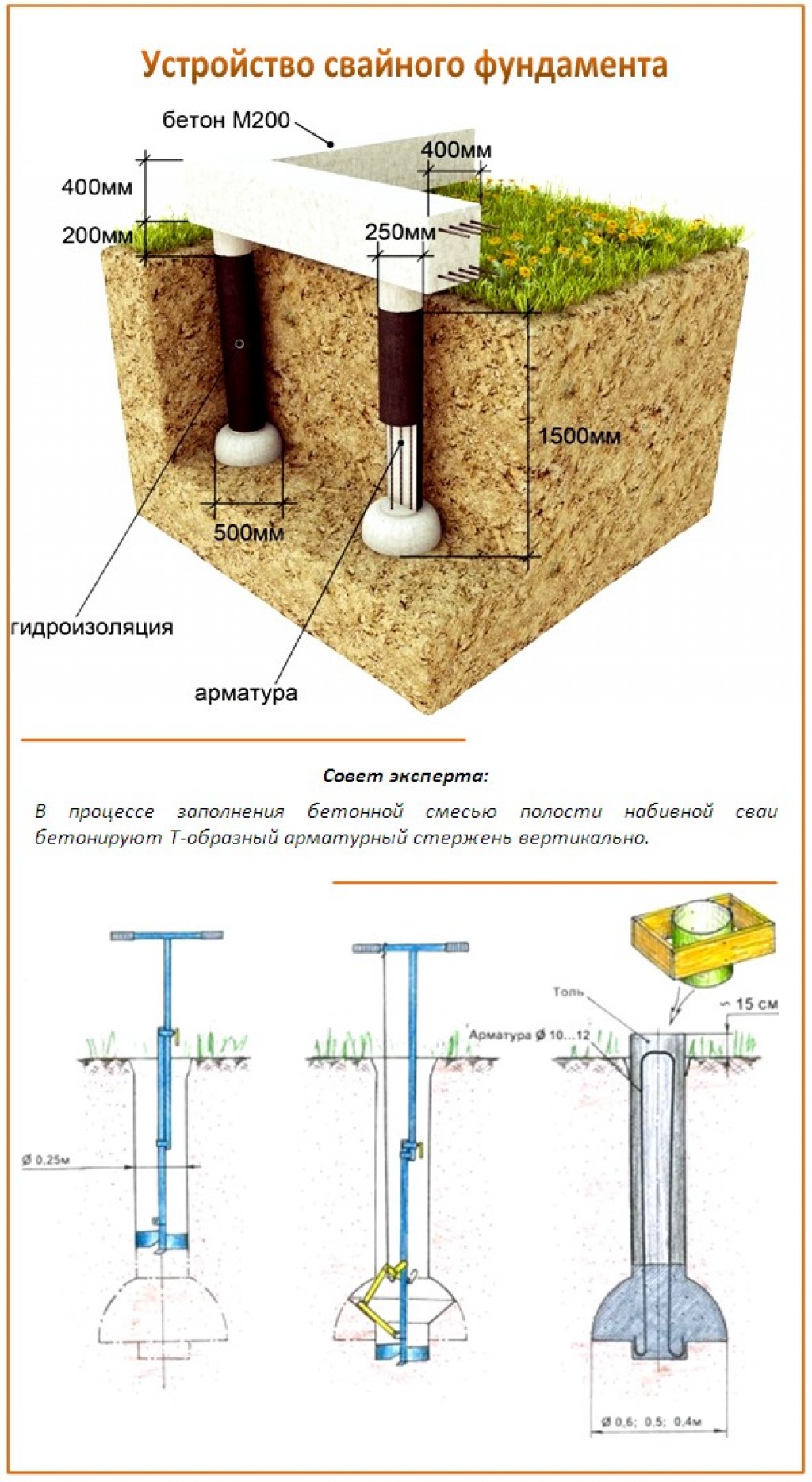

1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
3. Установку арматурных каркасов.
4. Бетонирование скважины.
5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Буронабивной фундамент: выбор свай, схема и расчет расположения, пошаговая инструкция по монтажу

Из всех разновидностей оснований для дома буронабивной фундамент считается лучшим вариантом для возведения зданий на грунтах, которые не характеризуются высокой устойчивостью, а также на тех участках, где есть уклон.

    Столбчатые фундаменты из асбестовых, пластмассовых или металлических труб

    Столбы создаются путём заливки бетона в предварительно установленные в скважины асбестовые, пластмассовые или металлические трубы. Работы производятся в следующей последовательности:

    1) На основании расчёта производится разметка фундамента на участке.

    3) В скважину заливается около 20 см бетона для увеличения несущей способности столбов, как уже говорилось выше. После небольшой паузы в скважину вставляется сначала свёрнутый рулон рубероидной рубашки, которая защитит песчаную засыпку от  заиливания, затем асбестовая, пластиковая или металлическая труба и арматурный каркас.

    4) Производится обратная засыпка промежутка между трубой и рубероидной рубашкой песком и в трубу заливается бетон. Песок предотвращает примерзание грунта к трубам зимой и их подъём касательными силами морозного пучения.

    Примечание: Асбестовые трубы имеют не очень высокую морозостойкость, поэтому довольно часто в месте их входа в грунт из-за насыщения влагой они разрушаются. Чтобы этого избежать, желательно опасное место покрыть обмазочной гидроизоляцией.

Какой бетон используют для заливки фундамента?

В процессе обустройства основания допускается использование нескольких сортов бетона: от марки М100 (прочность 7,5 МПа) до марки М700 (прочность 50 МПа).

Причем выбор конкретного сорта бетона зависит от трех факторов, а именно:

• От величины конструкционной нагрузки, определяющей несущую способность бетона.
• От предполагаемой влагостойкости, задаваемой глубиной залегания грунтовых вод.
• От конструкционных особенностей самого основания, определяемых архитектором проекта.

В итоге, бетоны марок М100 и М150 используют при закладке ленточных фундаментов на слабопучинистых грунтах, при расчетной несущей способности до 130 кгс/см2. То есть, такой бетон можно использовать в процессе заливки среднезаглубленных и малозаглубленных оснований для деревянных и каркасных строений.

Бетоны марки М200 и М250 используют при обустройстве фундаментов с несущей способностью до 262 кгс/см2. Эти сорта бетонов используют для заливки буронабивных свай, заглубленных фундаментов ленточного типа и плитных оснований или подошв под столбы на пучинистых почвах. Хорошая несущая способность этих сортов фундамента позволяет задействовать данный строительный материал в процессе обустройства основания под кирпичный или блочный дом малоэтажного типа.

Бетоны марки М300 и М400 применяются в случае строительства подошв, заглубленных лент, буронабивных свайных конструкций с монолитным ростверком и плавающих плит. Несущая способность таких бетонов – до 393 кгс/см2. Поэтому данные сорта используются при строительстве заглубленных оснований под многоэтажные строения из кирпича, цементных блоков и железобетона.

Кроме того, начиная от марки М200 бетон можно использовать для заливки железобетонных конструкций под сборные основания – фундаментных блоков.

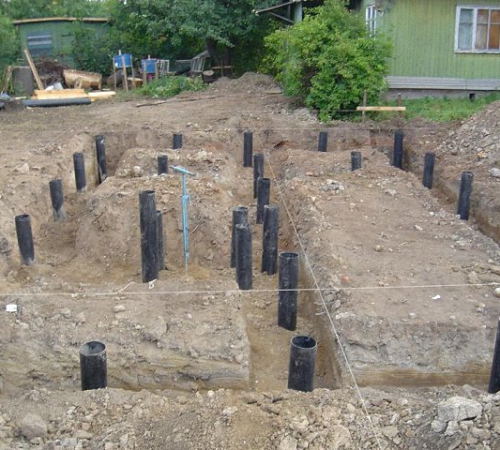

Монтаж свай с обсадными трубами

Технология бурения под сваи отверстий для железобетонных или бетонных опор с применением обсадных труб предусматривает производство работ в абсолютно любых условиях, в любых грунтах и на территориях любой сложности. Цикл проходки в метрах равен размеру по длине обсадной трубы. Бур проходит эту длину, производится выемка грунта, затем в скважину устанавливается труба, и снова цикл «бур-труба» и так далее до достижения проектной глубины.

В мягком грунте скважину формируют вдавливанием обсадной трубы. Для этого используют гидродомкраты с поступательно-вращательным механизмом. Одновременно вынимают грунт из ствола и удаляют его со строительной площадки. Обсадная труба защищает скважину от «плывунов», не допускает ее заиливания. Такие сваи надежно противостоят как вертикальным, так и горизонтальным нагрузкам. Если это предусмотрено проектами, то буронабивные сваи надежно увязываются в простые и сложные свайные конструкции, производится устройство так называемого «свайного поля».

Посмотрите видео, как делают шурфы под сваи своими руками.

Качественно забурить скважину под силу только специалистам. Сложности при бурении возникают при наличии на глубине больших прослоек грунтовых вод. В этом случае требуется выполнение мероприятий по организации водоотведения и устройству соответствующих гидротехнических сооружений.

Свайное строительство практически не имеет недостатков в техническом плане, кроме одного – свайный фундамент тяжело выполнить самостоятельно. Кстати, устройство такого фундамента значительно сокращает сметную стоимость и сроки строительства.

Каждый этап строительства фундамента (от отработки котлована и бурения скважин до формирования оголовка сваи) подлежит обязательному контролю качества с применением необходимых приборов и инструментов. Также на каждый этап должен составляться акт на скрытые работы с фиксированием результатов контрольных испытаний.

Диаметры буровых свай при расчете нагрузки Фундамент из бетонных свай. Частный дом Буронабивные сваи с ростверком, технология строительства Допуски отклонения свай по оси

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ

Выполняют проект, содержащий расчет количества, глубины и диаметра свай. Делают разметку участка: определяют оси будущего здания, выбирают первый угол и забивают в него металлический пруток. К прутку привязывают бечевку, и с помощью угломера откладывают перпендикулярно две смежные стены. Отмерив внешнее расстояние, отмечают второй и третий углы, и с помощью бечевки и угломера определяют и размечают четвертый угол. По траектории стен на расчетном расстоянии отмечают места бурения скважин.

Проект будущего фундамента

С помощью специальной техники или ручного бура делают скважины, глубина и диаметр их определяются расчетом. При этом для выполнения более прочного фундамента используют бур, имеющий на конце плуг и позволяющий расширить основание скважин для образования расширения опоры. При бурении вручную используют уровень, привязанный к буру – сверяют положение бура после каждого оборота и при необходимости выравнивают.

Процесс ручного бурения скважины для фундаментаПроцесс создания опалубки из цементных труб

Выполняют армирование свай с помощью вертикальных прутков расчетного сечения. Прутки необходимо соединить на некотором расстоянии друг от друга с помощью поперечных прутков, связывая их проволокой. Если планируется укладка ростверков, арматуру выводят на высоту ростверка для лучшего связывания конструкций.

Процесс армирования фундамента

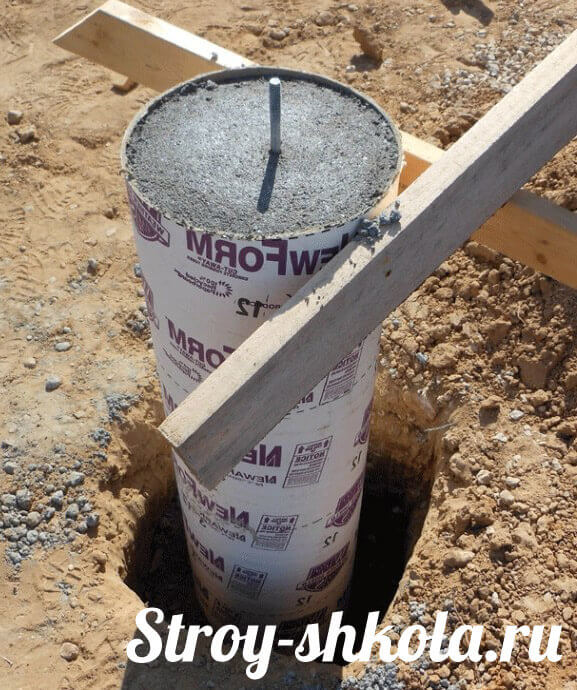

Подготовленную скважину с опалубкой и армированием заливают бетоном марки не ниже 200, бетон какой марки нужен для фундамента ищите на сайте. Для удаления пустот арматуру несколько раз приподнимают внутри скважины. Если используется технология с расширением основания свай, то опалубку после заливки первой порции бетона нужно приподнять на 20-30 см, что позволит бетону заполнить основание сваи.

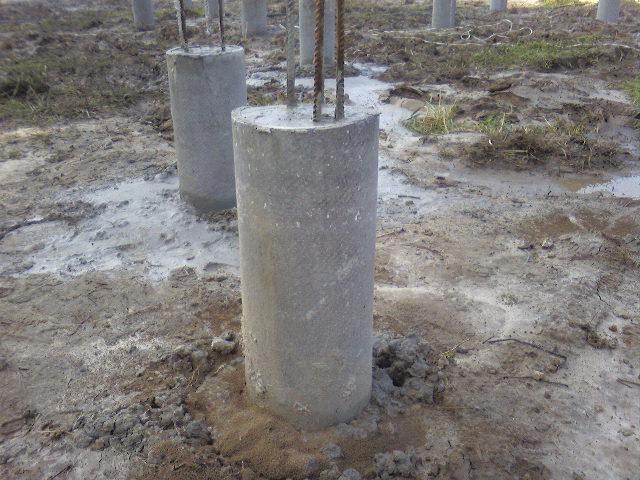

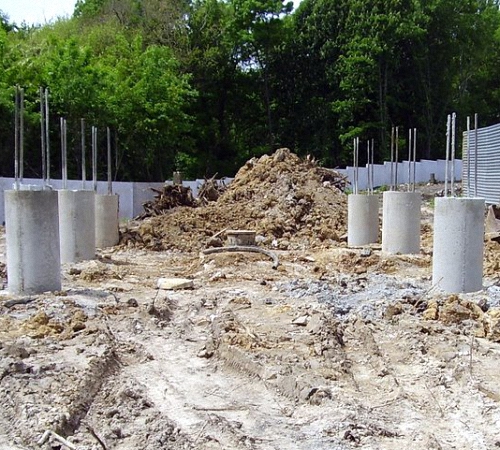

Залитая бетоном свая буронабивного фундамента

Дальнейшее строительство при такой технологии выполнения фундамента можно начинать через несколько суток. Сваи обязательно гидроизолируют рубероидом или битумными мастиками, чтобы избежать разрушения фундамента.

Также в дополнении к вышеизложенному прочитайте про утепление фундамента своими руками.

Фундамент на сваях буронабивного вида

Строительство любого фундамента предполагает проведение разметки участка, во время которой все проектные размеры переносят с чертежа на местность. Это очень просто сделать если строение имеет прямоугольную или квадратную форму. В углах будущего здания устанавливают колышки и натягивают между ними верёвку, проверяя угол и ровность каждой стороны. Затем надо определить расположение каждой сваи, расстояние между которыми должно составлять 1–1,5 м. Эти точки также отмечают колышками. После этого проводится обноска, необходимая для жёсткого закрепления осей здания в перпендикулярных направлениях. Крепление обноски размещается на 2 м дальше, чем места для свай.

Обноска участка обозначает его границы и производится при помощи деревянных конструкций, закрепляемых на расстоянии 2 м от линий расположения свай

Для установки обноски следует использовать П-образные конструкции, опоры которых закапывают в землю, а на поперечинах фиксируются шнуры, обозначающие оси здания. Обноска осуществляется со всех четырёх сторон параллельно каждой разбивочной оси.

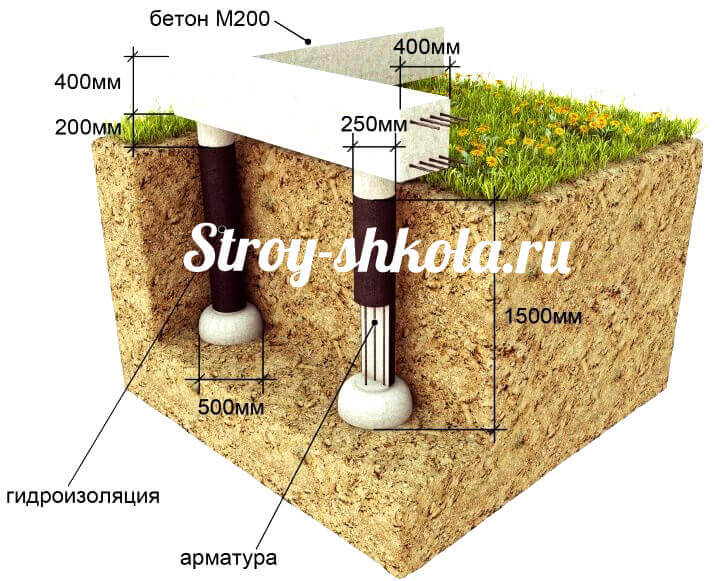

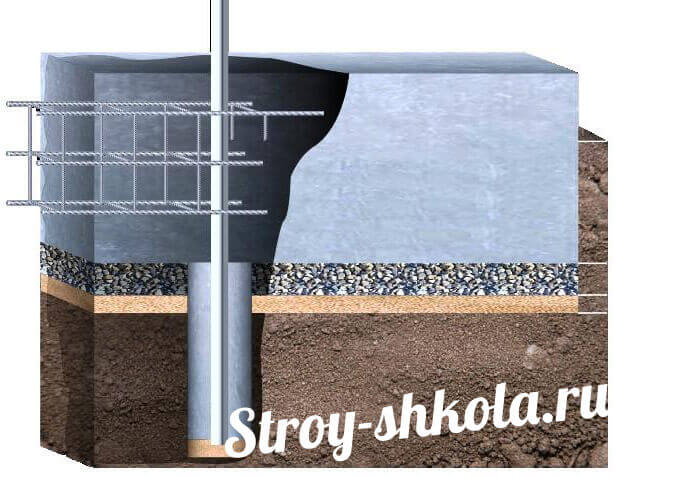

Буронабивное основание с ростверком

Одним из вариантов буронабивного фундамента является основание, имеющее ростверк из монолита или бруса. Основа подходит для строительства лёгких зданий из дерева или кирпича. Фундамент возможно сделать своими руками без применения спецтехники, что делает его востребованным для строительства частных домов.

Монолитный ростверк связывает все сваи в единое целое и обеспечивает надежность сооружения

Устройство свайно-ростверкового фундамента производят в следующей последовательности:

1. Разметка и обноска участка.
2. Бурение скважин в отмеченных местах. Для свай диаметром менее 350 мм можно использовать садовый бур.
3. Укрепление стенок скважины опалубкой. Для этого можно использовать лист рубероида, свёрнутый цилиндром.

   Чтобы стенки скважины не осыпались в процессе заливки, в неё устанавливают свёрнутые листы рубероида

4. Армирование. Для свайного фундамента используют продольный каркас, состоящий из прутьев с сечением 12–16 мм. Их количество зависит от диаметра сваи, но наиболее универсальным вариантом является применение 4–6 прутьев на одну сваю.

   Для армирования используют каркас из четырёх или шести продольных прутов в зависимости от диаметра скважины

5. Заливка бетоном. Если количество свай не очень велико, бетон можно приготовить вручную. В противном случае лучше воспользоваться услугами миксера с насосом. Если сваи заливаются вместе с ростверком, то без привозного раствора не обойтись. Прежде чем выполнять следующие операции, сваям надо дать схватиться в течение 5–7 дней.
6. Создание опалубки под ростверк. Поскольку ростверк будет находиться на определённом расстоянии от земли, опалубка должна выполняться в виде короба, закреплённого на проектной высоте.

   Опалубку необходимо прочно закрепить, чтобы она смогла выдержать вес бетона

7. Укладка армирующего каркаса. Каркас делается по той же схеме, что и для свай. В местах заложения опор он должен связываться с каркасами свай.

   Армирующий каркас укладывается по всей длине опалубки и перевязывается с каркасом каждой сваи

8. Заливка ростверка. Заполнение опалубки раствором необходимо выполнить за один день, иначе бетон схватится слоями и не достигнет расчётной плотности. Поэтому использование бетонного насоса на этом этапе неизбежно.

   Для заливки ростверка требуется большой объём бетона, поэтому необходимо вызвать миксер со специальным насосом

9. После заливки бетон необходимо проштыковать для удаления пузырьков воздуха. Это можно сделать глубинным вибратором или обычным арматурным прутом. Далее поверхность ростверка надо выровнять и закрыть гидроизолирующей плёнкой или рубероидом.
10. Через 28–30 дней ростверк полностью застынет, и можно будет приступать к дальнейшему строительству.

    Ростверк из монолитного ленточного каркаса приобретает окончательную прочность примерно через месяц после заливки

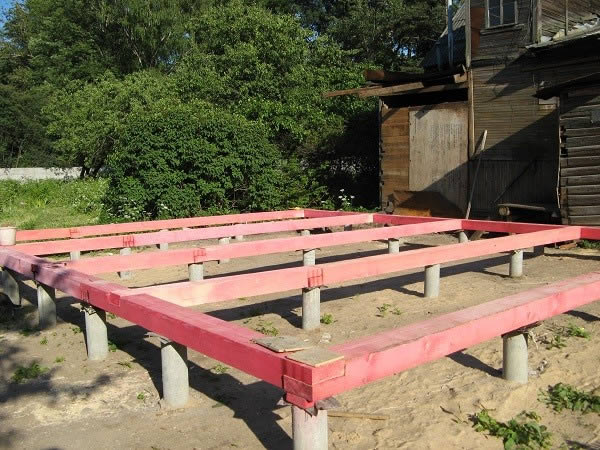

Ростверк также может быть выполнен из бруса, размеры которого зависят от веса здания. Крепление деревянных элементов осуществляется на оголовки, зафиксированные на торцах свай.

Видео: ростверк на буронабивных сваях

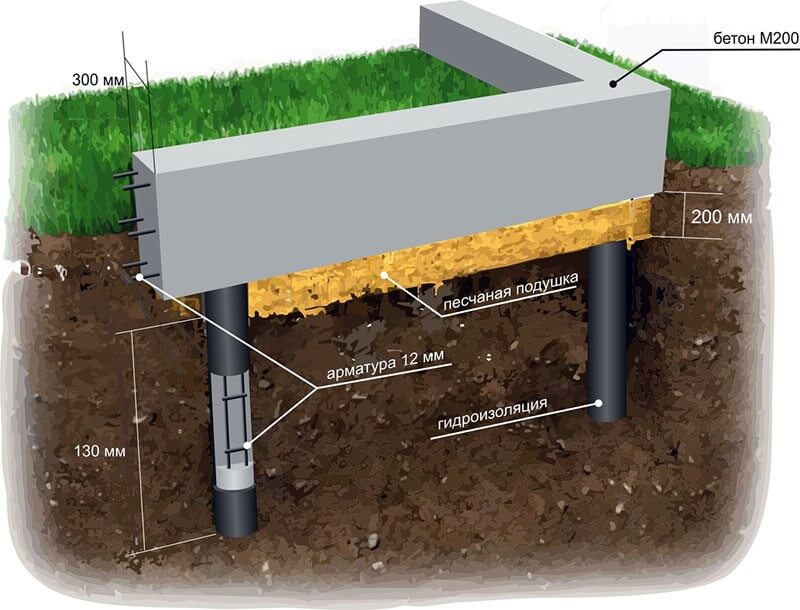

Ленточный буронабивной фундамент

Для небольшого строения, дачи или частного дома подходит ленточное основание на буронабивных сваях. Конструкция представляет собой опорные сваи, укреплённые в почве и соединённые монолитным ростверком из бетона. Для создания такого фундамента нет необходимости в тщательном выравнивании участка, а основание закладывается ниже уровня промерзания грунта. Строительство отличается небольшим объёмом трудозатрат. Ленточный буронабивной фундамент также не требует многочисленных расчётов, ведь для определения параметров основания достаточно рассчитать диаметр свай, подобрать уровень их заглубления и количество опор.

В ленточном варианте фундамента бетонный ростверк опирается не только на сваи, но и на поверхность грунта

Строительство ленточного буронабивного фундамента предполагает следующие основные действия:

1. Проведение разметки и обноски, в процессе которых отмечаются места расположения всех свай.
2. Выкапывание траншеи, ширина которой зависит от диаметра свай и толщины стен.
3. Бурение скважин для установки свай. Глубина скважин может достигать 2 м.

   Если сваи имеют небольшой диаметр, их можно сделать при помощи обычного садового бура

4. По стенкам скважин укрепляют гильзу из рубероида, а на дно засыпают небольшой слой песка.
5. В скважину устанавливают арматурный каркас.

   Перед заливкой в скважину помещают опалубку из рубероида, а затем устанавливают арматурный каркас

6. По окончании всех подготовительных работ сваю заливают бетоном.

   Заливать каждую сваю нужно за один приём, иначе она не будет иметь нужной прочности

Для высыхания конструкции потребуется 4–5 недель. После этого можно продолжать строительство здания согласно проекту.

Видео: свайно-ленточный фундамент

Расчет фундамента на буронабивных сваях

Определение проектных данных проходит в несколько этапов:

• расчет нагрузки на фундамент – вес дома с учетом снежной массы;
• определение несущей способности сваи;
• расчет количества и шага свай. На чертеже отмечают расположение свай.

Для определения несущей способности используется одна из двух характеристик:

• сопротивление материала самой сваи;
• сопротивление грунта.

Обратите внимание

Несущей способностью считается характеристика с меньшим значением, это и есть предельно возможная нагрузка на сваю.

Разница между двумя числами (фактически избыток прочности) при строительстве не важна: что бы ни начало деформироваться первым, свая или грунт, для постройки это аварийная ситуация.

Деформация стены здания при некачественном фундаменте

При проектировании стараются, чтобы характеристики были примерно равны: свая с более высоким сопротивлением обойдется дороже, а смысла делать ее такой прочной нет.

Несущая способность зависит в том числе от марки бетона: например, дешевый бетон М100 выдерживает до 100 килограммов на квадратный сантиметр.

В городской и промышленной застройке сечение скважины определяется проектом. В частном строительстве (с помощью ручного бура) можно пробурить скважину сечением 30 см максимум. С применением техники – до 45 см. Минимальный диаметр – 15 см. Из этой цифры исходят, определяя количество и шаг буронабивных свай под фундамент.

бурение скважин под сваи вручную бурение скважин под сваи ямобуром

При определении количества учитывается масса здания: общую нагрузку делят на несущую способность, получают число свай, которое равномерно распределяют по периметру.

Глубина погружения сваи – не меньше уровня промерзания почвы. Обычно варьируется от 1 до 2 метров. Эту цифру для конкретного региона можно взять из приложений СНиП.

Когда известны все основные характеристики, рассчитывают необходимые материалы:

• бетон для свай и ростверка (или ленты);
• арматура для свай;
• обсадные трубы. На плотном грунте могут не использоваться. В этом случае в скважину помещают свернутый в трубку рубероид, который служит опалубкой для бетона, а впоследствии обеспечивает гидроизоляцию сваи;

• арматура для ленты;
• опалубка для ростверка или ленты;
• гидроизоляционные материалы;
• песок, гравий для подушки.

Количество бетона на одну сваю определяется как произведение площади сечения сваи на ее высоту. Площадь – площадь круга, πr2, где r – радиус сваи.

Например, если у нас длина сваи два метра, а ее диаметр – 30 сантиметров, объем бетона V = 2 х 3,14 х (0,3/2)2, примерно 0,142 кубометра (с округлением в большую сторону). Умножаем полученную цифру на число свай, получаем необходимое количество бетона без учета ростверка (ленты).

Чтобы посчитать объем бетона для ленты/ростверка условно делим периметр на 4 правильных параллелепипеда (или больше, если проекция стороны – ломаная линия). Объем параллелепипеда находится перемножением трех основных показателей – длины участка, ширины и высоты ленты.

Арматура сваи представляет собой 3-4 вертикальных стержня толщиной не менее 8 миллиметров толщиной. Длину прутка считают с запасом на шпильку, которая будет связывать сваю с ростверком. Для ленты потребуется пруток 1,2 см. Каркас складывается из продольных, вертикальных и поперечных прутьев. Поперечные не доходят до стенок опалубки несколько сантиметров, вертикальные не доходят до дна и верхней поверхности ленты.

Число обсадных труб равняется числу свай. Площадь опалубки для ростверка зависят от его длины и высоты. Для повышенного ростверка требуется еще дно, оно зависит от длины и ширины ленты. Зная текущую среднерыночную цену материалов, можно посчитать затраты на них. Чтобы приблизительно определить, во что обойдется ленточный фундамент на буронабивных сваях, к полученной цифре следует добавить цену доставки и аренды оборудования (желобного транспортера для бетона, бетономешалки, если вы готовите бетон самостоятельно и т.д.).

[goo_r]

Разновидности свайных оснований

Несмотря на то, что свайное основание считается менее надежным, чем монолитный ленточный фундамент, на плывучих, болотистых и торфяных почвах он работает гораздо эффективнее. Перед выбором и строительством обязательно нужно проводить геологические изыскания для определения типа грунта, поскольку на основании этих данных определяется целесообразность применения того или иного вида свайного фундамента.

Основные виды свайных оснований:

• Винтовой – сваи из стальных труб ввинчиваются в почву.
• Забивной – фундамент на ЖБ сваях, которые забиваются в почву.

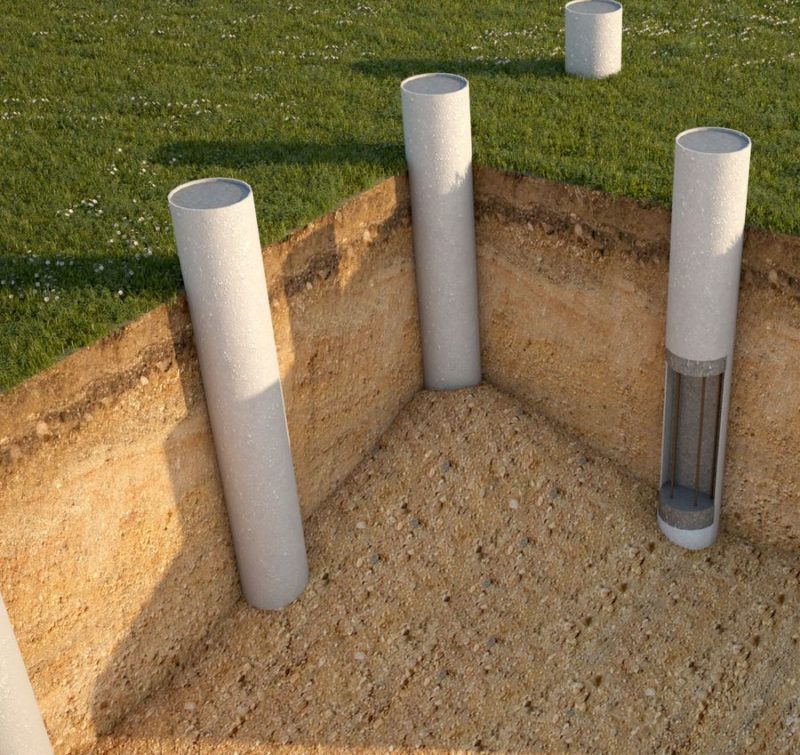

• Буронабивной – сваи формируются из бетона в предварительно пробуренных в грунте отверстий.

Рисунок 3. Основные типы свай для устройства свайного фундамента

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

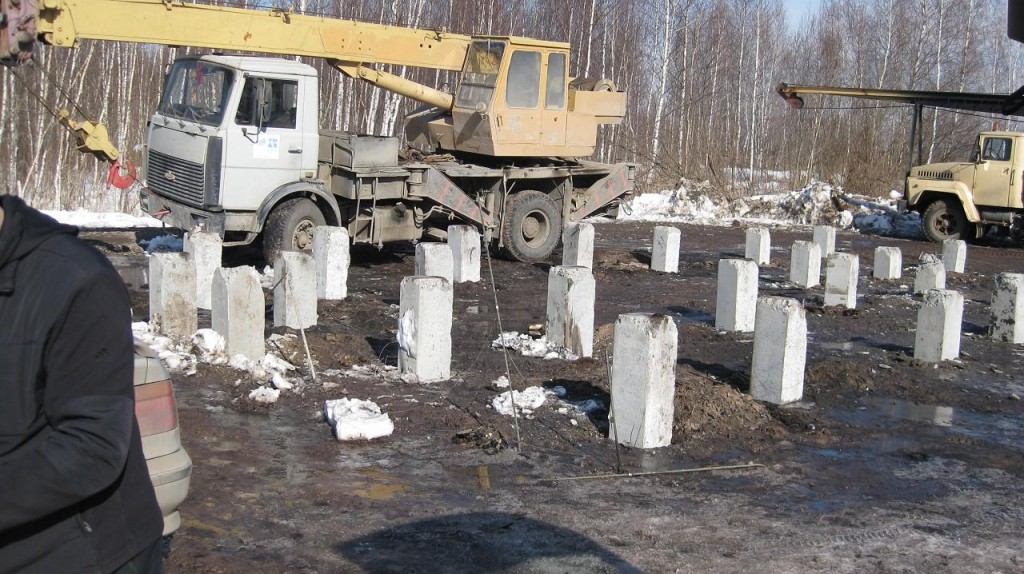

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Технология устройства буронабивнго фундамента

В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:

• Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
• Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или шведской плиты.
• Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
• Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
• Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
• Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.

Технология буронабивного фундамента имеет недостатки, к которым относят:

• использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
• относительная сложность технологических процессов;
• необходимость расчетов.

Технология устройства фундамента на буронабивных заключается в бурении скважины с последующей заливкой ее бетоном. Сначала в грунте нужно пробурить скважину на глубину заложения сваи, это можно сделать с помощью мотобура или ручного бура подходящего диаметра. Затем в сделанную скважину ставится опалубка.

Если грунт плотный и не осыпается со стенок скважины, то опалубку в скважину можно не устанавливать, и заливать бетон прямо в скважину, при этом опалубку ставят только над поверхностью земли, чтобы сделать оголовок сваи. Если скважина проходит сквозь сыпучие грунты, то устройство опалубки будет необходимо.

В качестве опалубки можно использовать свернутый в трубу рубероид или асбестоцементную трубу. Буронабивная свая работает на сжатие и на разрыв. Сжимающая нагрузка действует на нее со сторны дома, нагрузка на разрыв может действовать со стороны пучинистого грунта, когда нижняя часть сваи будет зажата в нижнем слое грунта, а верхнюю часть будет тянуть верх промерзший грунт. Поэтому необходимо армирование буронабивных свай.

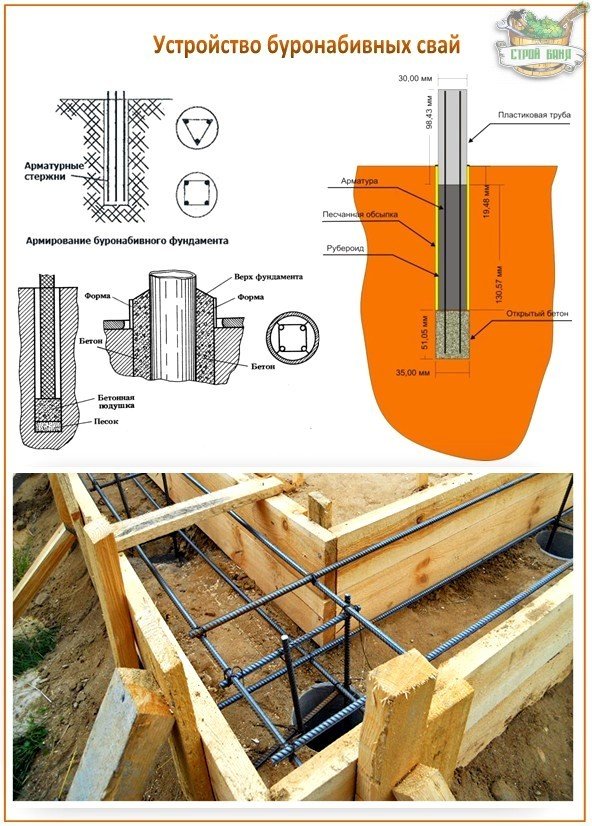

Арматурный каркас буронабивноого фундамента представляет собой несколько вертикально установленных прутков арматуры с ребристой поверхностью, которые соединены между собой горизонтальными прутками. Вертикальное армирование нужно выполнять из арматуры диаметром 10-12 мм, потому что именно эти притуки будут воспринимать на себя нагрузку.

Горизонтальное же армирование можно делать из гладкой арматуры диаметром 6-8 мм с шагом около 1 м, оно необходимо только для того, чтобы связать вертикальные прутки в единую жесткую конструкцию. Если планируется устройство ростверка, то для связи с его арматурным каркасом прутки арматуры буронабивной сваи должны торчать из ее оголовка.

После того, как скважина пробурена, установлены опалубка и арматурный каркас, можно заливать бетон.

Еще один довод в пользу применения фундамента на буронабивных сваях при самостоятельном строительстве: сваи можно заливать по одиночке. Плитный или ленточный фундамент лучше заливать весь и сразу, для этого нужно готовить большой объем бетона. Сваи же можно заливать по одной, и объем необходимого бетона будет гораздо меньше, приготовить и залить такое количество бетона не составит труда. Все работы по строительству буронабивного фундамента можно выполнить даже в одиночку.

Буронабивные сваи устанавливают рядами под всеми стенами будущего дома в углах дома и в пересечениях стен, а также между ними. Количество свай и соответственно расстояние между ними зависит от веса здания. Чем тяжелее будет дом, тем больше свай нужно установить, тем ближе друг к другу они будут располагаться.

Оголовки свай должны находиться на одинаковом уровне, на них в дальнейшем будет ставиться дом.

Ростверк

Ростверк из швеллера

Мы уже говорили, что предлагаем делать ростверк из швеллера. О швеллерах нужно немного рассказать, это облегчит правильный выбор. Технические условия швеллеров прописаны в ГОСТ 8240-89.

Швеллер ГОСТ 8240-89

ГОСТ 8240-89. Швеллеры стальные горячекатаные. Сортамент. Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок. Файл для скачивания

ГОСТ 8240-89

В документе дана классификация и сортамент.

Поперечное сечение швеллера

Вам нужно знать два главных отличия, от которых зависит надежность и устойчивость ростверка. Дело в том, что боковые полки швеллера могут располагаться под углом или перпендикулярно к стенке.

Горячекатаный швеллер с равносторонними полками

Уклон внутренних граней по ГОСТ составляет от 4 до 10

Это значит, что при одинаковых значениях внешней стороны стенки она имеет различную ширину со стороны примыкания полок. Если полки под углом, то внутренняя ширина уменьшается, нужно брать швеллер большего размера. К примеру, если для трубы диаметром 200 мм достаточно взять швеллер номер 22 с перпендикулярными полками, то с угловыми полками нужно брать швеллер номер 24. Очень важно, чтобы свая имела упор по всей окружности, а не только в нескольких точках.

Висячий металлический ростверк

Снимите точные расстояния между угловыми сваями, прикиньте количество погонных метров проката и обрежьте металл по размерам. Крайне желательно, чтобы места сварки не провисали, старайтесь делать их над сваями. В углах два соприкасающихся куска швеллеров отрезаются под углом 45° и привариваются.

Резка швеллера

Сварка швеллера

Сварные швы проверьте на качество, снимать выступающие части болгаркой не рекомендуется. Это только может понизить прочность соединения, для нижнего обвязочного ряда брусьев никакого негативного влияния выступающие швы не оказывают. Между металлом и деревом в обязательном порядке положите рубероид в два слоя.

[adrotate group=»5″]

Гидроизолированный мастикой ростверк

Видео – Монтаж швеллера

Технология строительства конструкции своими руками

Мелкозаглубленный или глубокозаглубленный фундамент ленточного типа укладывается с применением спецтехники быстро, не требуя больших затрат времени и физической силы. Но эксплуатация профессионального оборудования доступна при найме бригады, а если оплачивать труд других людей нерентабельно, работа проводится самостоятельно по описанной далее схеме.

Подготовка территории, траншеи

Расчистка територии, разметка и рытье траншеи

Территория очищается от мусора, крупных камней, веток. Выравнивается участок, где будет уложен свайно-ленточный фундамент своими руками и делается разметка.

Если на участке слабопучинистый грунт, делается мелкозаглубленный ростверк с подошвой, расположенной ниже нулевой отметки на 30-40 см. Траншея делается глубже на 10-15 см, необходимые для укладки песчаной подушки.

Если на участке пучинистый грунт, ростверк делается незаглубленным.

Подготовка скважин

Скважины гидроизолируются и армируются

Для установки свай подготавливаются скважины буром с диаметром 15 см. Отверстия располагаются в углах основания и по линии ростверка каждые 1,5 м. Скважины для буронабивных опор углубляются в грунт на 60 см.

На дно скважины укладывается песчаная подушка. Она заливается водой и утрамбовывается. В скважины погружаются сшитые из рубероида леской трубки, служащие в качестве гидроизоляции и опалубки.

Устанавливаются стержни арматуры диаметром 10-12 мм.

Прутки связываются в одну конструкцию для армирования сваи

Изготовление и установка опалубки

Для изготовления опалубки в индивидуальном строительстве используется обрезная доска. Это экономичный и практичный вариант, но бетон после заливки и застывания не всегда имеет ровную поверхность. Чтобы этого достичь, используется фанера. Она делает строительство дома затратным, поскольку толщина плиты должна быть более 15 мм.

Опалубка при низком ростверке ни чем не отличается под обычную ленту

Доски опалубки обматываются пленкой для предотвращения порчи и возможности их дальнейшего использования. Для повышения прочности конструкция укрепляется подкосами и стяжками.

Укладка гидроизоляции и теплоизоляции

Пенополистирол укладывается вдоль стенок и на дно траншеи. Материал выполняет теплоизоляционные и гидроизоляционные функции, продлевая срок службы фундамента и защищая его от воздействий влаги.

Армирование основания

Прочность и долговечность фундамента зависит от качества арматуры и арматурного каркаса. Для дома из газобетона, к примеру, применяется формула: 0,1% от площади поперечного сечения основания приходится на арматуру. Трудности с расчетами возникают практически у всех. Не стоит рисковать прочностью дома, профессиональные монтажники помогут определиться с количеством материалом.

Арматура диаметром 10-12 мм связывается в пояса и располагается в верхней и нижней част основания. Они скрепляются вертикальными поперечными стержнями с меньшим диаметром: 6-8 мм до образования каркаса.

Полученные каркасы соединяются проволокой для создания единой конструкции.

Связывание каркаса сваи и ленточного основания

Армирование угла

Завершение строительства фундамента: заливка бетона

Для создания монолитного, крепкого фундамента, раствор бетона вливается за один подход. Материал должен доставляться к месту работы за короткий промежуток времени, чтобы нанесенный слой не успел схватиться и застыть. Для основания используется тяжелый бетон марки М400 и выше.

После заливки бетон утрамбовывается глубинным вибратором для удаления пузырьков воздуха. Если под рукой нет специального оборудования, в нескольких местах фундамент протыкается арматурой и выравнивается. После завершения заливки бетон накрывается пленкой для защиты от осадков и испарения влаги.

В летнее время подсыхающий фундамент периодически поливается водой для предотвращения пересыхания. Зимой в раствор добавляются морозоустойчивые смеси, препятствующие замерзанию материала.

Выдерживается основание до застывания бетона 28-35 дней. После этого опалубка демонтируется, и продолжаются строительные работы.

В том, как сделать свайно-ленточный фундамент, нет секретов. Технология укладки основания проста и понятна даже не профессионалу. Но при возникновении трудностей не стоит рисковать будущим жильем в целях экономии денег – помощь специалистов поможет предотвратить печальные последствия.

Буронабивные сваи своими руками

При индивидуальной застройке в зависимости от веса строения, типа конструкции и сложности грунта чаще всего используются три вида фундаментов:

И, пожалуй, самым универсальным и малозатратным с финансовой точки зрения является последний вид основания. Ведь буронабивные сваи — это тот элемент, который вполне можно выполнить собственными силами, без привлечения сложной техники.

Преимущества

Основные преимущества такого фундамента:

• Низкая стоимость.
• Возможность применения практически на любых типах грунтов.
• Максимально короткие сроки возведения.
• Невысокий процент задействованных строительных ресурсов.
• Абсолютная надежность.

Технология бурения и заливки

Технологию его устройства нельзя назвать слишком сложной, поэтому буронабивные сваи своими руками и изготавливаются, что позволяет уменьшить затраты на строительство.

Начинается обустройство основания с бурения скважин. Для чего используется специальный бур (ручной или механизированный) диаметром от 20 до 30 см в зависимости от предполагаемой нагрузки. Глубина отверстия должна несколько превышать глубину промерзания грунта и определяется для каждой климатической зоны индивидуально.

На следующем этапе в скважину помещаются асбестоцементные или толстые стальные трубы, которые в данном случае выступают в роли опалубки. Предварительно подготовленные трубы в обязательном порядке покрывают слоем мастичной гидроизоляции. Такая процедура необходима, чтобы при эксплуатации фундамента, полностью исключить подтопление грунтовыми водами и смерзание свай с почвой при сильных морозах.

Далее, труба на 1/3 заполняется бетонным раствором, после чего в неё устанавливается каркас, который выполняется из связки стальных прутов арматуры заключённых в чехол из рубероида, оцинкованной стали или плёнки ПВХ. Арматура не несёт в данном случае, какой-либо серьёзной нагрузки, но необходима в качестве связующего звена между сваями и ростверком, который придаёт конструкции жёсткость, делает её более прочной и надёжной.

Затем наступает очередь заполнения получившегося отверстия жидкой смесью, состоящей из бетона, щебня и кварцевого песка. Раствор добавляется постепенно, небольшими порциями, уплотняясь штыкованием при помощи куска арматуры или лома. Вся процедура происходит непрерывно и завершается за один приём. После чего следует формирование подошвы сваи — уширенной пяты.

На заключительном этапе устанавливаются закладные элементы на вершинах опор, которые будут необходимы при дальнейшем строительстве. Или сооружается ростверк, объединяющий все опоры в единую конструкцию, что, несомненно, улучшает прочность фундамента.

Подробнее о такой конструкции читайте в статье Свайно-ленточный фундамент своими руками.

Поэтапно процесс будет выполняться так:

1. Внешние сваи.
2. Армирование ростверка.
3. Монолитный ростверк.
4. Внутренние сваи.

После заливки необходимо сделать перерыв на несколько дней, чтобы дать раствору окончательно затвердеть.

Расчет количества свай

Буронабивные сваи обычно устанавливаются по периметру стен сооружения, а при высокой нагрузке строительной конструкции на основание, также и между ними. Количество необходимых свай рассчитывается исходя из веса здания и сложности его геометрических форм. Прочность же опорного элемента во многом зависит от марки использованного при его создании бетона.

Несущая способность опоры во многом определяется её диаметром. Например, свая диаметром 15 см, при площади опоры 177 см2 имеет несущую способность около 1000 кг, а при увеличении диаметра до 25 см, этот показатель повышается уже до 3000 кг. Сечение опоры влияет также и на цену конечного продукта, так как от него зависит расход материалов.

Обустройство буронабивного фундамента своими руками позволяет сэкономить порядка 70 % от его общей стоимости, остальные 30% приходятся на стоимость строительных материалов (трубы, арматура, бетон, гидроизоляция и прочие расходные материалы). Срок службы опор в среднем составляет порядка 100 лет. Дом на буронабивных сваях отличается хорошей теплопроводностью и надёжностью, поэтому имеет широкое распространение при малоэтажной застройке.

Виды ростверков

1. Сборный ростверк. Делается он из стальных балок (двутавра, швеллера и др.) обычно методом сваривания. Недостаток такого ростверка в сложности монтажа и в низкой прочности соединения балок между собой (стыки гораздо слабее балок), а также в том, что незащищенный металл легко поддается коррозии. Сборный ростверк удобен для недолговечного строительства, например, для дачного домика, беседки, веранды. Срок службы таких конструкций — до 20-ти лет.
2. Сборно-монолитный ростверк. Такой вид ростверка часто применяется в промышленном строительстве при возведении многоэтажных зданий. Вид ростверка — конструктор из заранее отлитых деталей со шпоночными соединениями, замками, превращаемый в монолит в процессе сборки. Очень дорогой фундамент, не подходит для частного домостроения.
3. Монолитно-литой ростверк (монолитный). Отливается такой железобетонный ростверк в виде балки либо монолитной плиты. Такой вариант — идеальный для малоэтажного индивидуального строительства.

Способы облицовки готового фундамента

Игнорировать вопрос отделки цокольной части не стоит, поскольку от этого зависит внешний вид дома, долговечность теплоизоляционного слоя, сочетаемость с другими строениями на участке.

Существует 3 типа устройства цоколя:

• наравне со стеной;
• западающий (утопленный в стену);
• выступающий.

От типа устройства зависит дальнейший выбор облицовочного материала, порядок монтажа или нанесения.

Для облицовки цоколя чаще всего применяются такие материалы:

• декоративная штукатурка (позволяет создавать повторяющиеся рельефные композиции);
• сайдинг;
• профнастил;
• природный, искусственный камень;
• сип, сэндвич-панели;
• термопанели;
• алюкобонд;
• стеклопанели;
• клинкерный, облицовочный кирпич;
• керамическая, клинкерная плитка.

Перейдите по ссылке чтобы ознакомиться с особенностями выбора и свойствами облицовочных материалов.

Заключение

Что бы самому создать свайный фундамент в любом случае требуется наличие определенной подготовки и опыта.

Как минимум, требуется постоянное наблюдение специалиста, готового в любой момент проконсультировать владельца участка, или вмешаться в строительный процесс для избавления от ошибок.

Опорные конструкции представляют собой ответственный и жизненно важный элемент постройки, создание которого должно быть выполнено с учетом всех норм и требований СНиП и СП.

Надо предварительно детально проработать эти документы в разделах, имеющих отношение к свайным фундаментам и условиям их монтажа.

Тщательное соблюдение технических требований позволит исключить деформации или разрушения элементов опорной системы и обеспечит максимально длительную эксплуатацию.

ВконтактеFacebookTwitterGoogle+Одноклассники
