Безопасная лестница: профессионалы советуют

Нормы ГОСТ 78

Данный нормативный документ предусматривает обустройство площадок, ограждений и металлических лестниц. ГОСТ 23120 78 обязателен при установке изделий при температуре наружного воздуха до –65 Сo.

В строительстве, при монтаже данных элементов, используются следующие правила:

• элементы изделий должны обеспечивать стойкость к нагрузкам в пределах 200-400 c;
• угол лестничного марша к противоположной стене варьируется в пределах 45-60 градусов;
• ширина ступеней варьируется от 500 до 900 мм при уклоне 45 градусов;
• ширина ступеней, при уклоне 60 градусов, должна составлять от 500 до 700 мм;
• предельная высота марша варьируется от 4,2 м для уклона в 45 градусов и до 6,0 м при уклоне в 60 градусов;
• высота ограждения варьируется от 1000 до 1200 мм;
• элементы конструкции, изготавливаемые в цехе, обрабатываются таким образом, чтобы не причинить травм лицам, использующим это изделие;
• для предупреждения проскальзывания ступни человека по поверхности ступенек, их наклон не должен превышать одного градуса.

Углы наклона маршевой лестницы.

Типы эвакуационных выходов и путей

К эвакуационным выходам из зданий и сооружений относятся выходы, которые ведут:

1. С первого этажа наружу:
• непосредственно;
• через вестибюль, коридор или лестничную клетку.
2. Со второго этажа и выше наружу:
• на лестничную клетку или лестницу 3-ого типа непосредственно, через коридор или холл;
• на специально оборудованный участок кровли.
3. В соседнее помещение на том же этаже в выходами из пункта 1 или 2 (кроме зданий производственного или складского назначения).
4. Из подвальных и цокольных помещений напрямую или через лестницу с огороженным тамбуром.

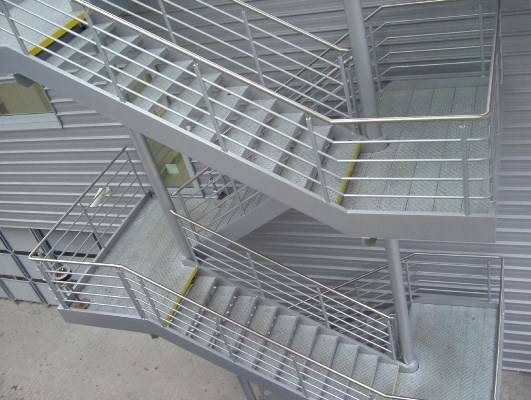

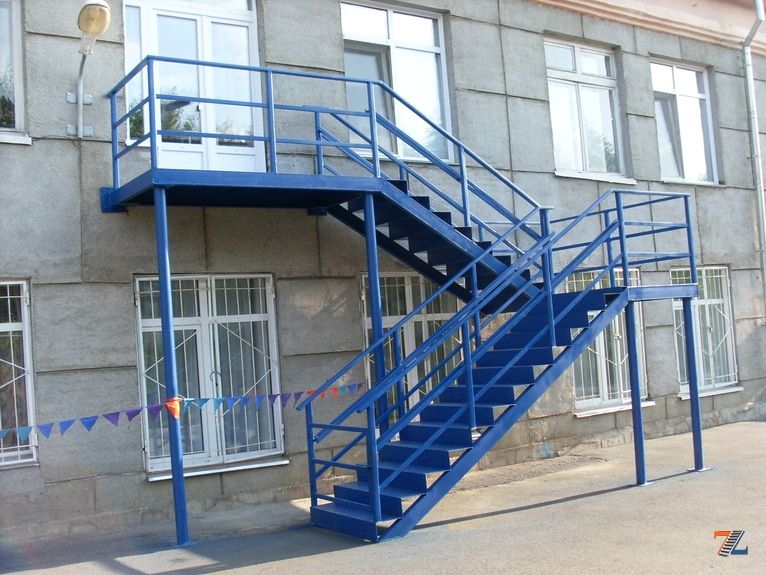

Лестница 3-ого типа в жилом доме

Для пожароопасных производств категорий А и Б разрешена эвакуация через смежные помещения, если они обеспечены эвакуационными выходами.

Мероприятия для обеспечения защиты эвакуационных путей

Все мероприятия, которые гарантирую защиту путей эвакуации, делятся на несколько групп:

• Планировочные мероприятия. По стандартам, да и согласно рациональному взгляду, путь до эвакуационных пожарных выходов должен быть, по возможности, наиболее коротким, а сами проходы достаточно широкими. Пути должны быть полностью изолированы от пожаро- и взрывоопасных объектов. Необходимо обустроить возможность продвижения сразу к нескольким пожарным выходам.
• Инженерные. К таким относятся: организация защиты от дыма, монтаж автоматической противопожарной установки, размещение указателей со специальной подсветкой, грамотно спланированная и всегда работающая система оповещения.
• Эргономические меры. Следует назначить и рассчитать размеры путей эвакуации. При расчетах важно учесть, как именно в такой ситуации будут передвигаться люди, а также какие необходимы усилия для открытия дверей пожарного выхода.
• Конструктивные. Все пути выхода и эвакуации должны быть прочными конструкциями, а отделка этих помещений должна соответствовать нормам горючести. В конструкции путей эвакуации людей важно учесть перепады высот, а также размеры ступеней.
• Организационные вопросы. Все пожарные выходы должны быть свободными и нормально функционировать и поддерживаться на должном эргономическом и конструктивном уровне. Все инженерно-технические показатели должны соблюдаться.

Из помещений первого этажа пути эвакуации могут быть оборудованы через:

• лестничную клетку;
• коридоры;
• вестибюль;
• через смежное или проходное помещение, которое оборудовано полноценным эвакуационным выходом.

Если помещение расположено на других этажах, то пути эвакуации отличаются:

• на лестничную клетку или лестницу третьего типа;
• в коридор, который ведет на лестничную клетку;
• в холл, который имеет выход на лестничную клетку или лестницу 3 типа;
• в соседнее помещение, которое оборудовано эвакуационными путями, за исключением помещений типа А и Б.

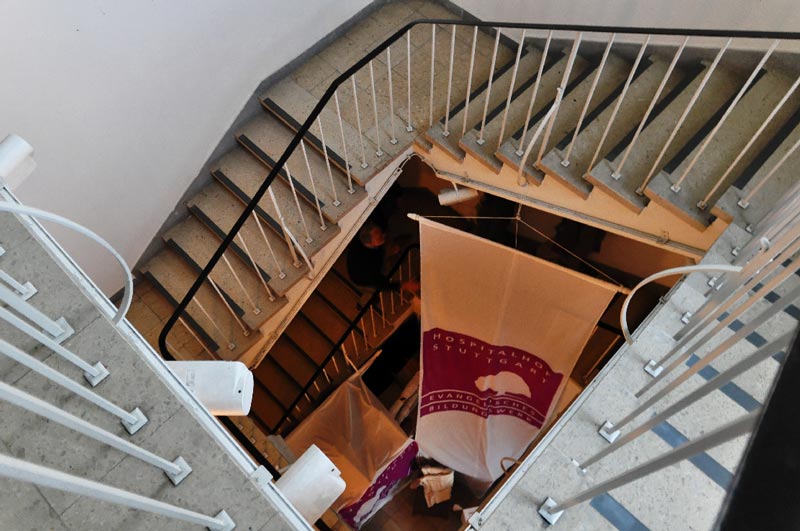

Особенности лестничных конструкций

Сооружения, расположенные в частных домах, не так строго подчиняются стандартам ГОСТ и СНиП. Однако их предпочитают конструировать по общепринятым правилам и нормам, чтобы обеспечить нужный уровень безопасности и комфорта. Иногда стилевое решение требует отказа от боковых ограждений, но чаще они все-таки присутствуют, и своим дизайном помогают создать гармоничную обстановку (например, резные или кованые варианты).

Для лестничных сооружений внутри дома действует правило, согласно которому поручни становятся обязательной деталью, если число ступеней становится больше двух. Далее следует ориентироваться по ширине ступеней:

• Для неширокого лестничного марша (до 1,25 м) достаточно одного поручня, но только тогда, когда с другой стороны имеется надежное капитальное ограждение.
• Для марша шириной 1,25-2,5 м не обойтись без ограждений с обеих сторон. Более широкой модели нужен дополнительный поручень по центру.

Перила с двух сторон – это удобно и красиво

• Изогнутые модели полагается оснащать поручнями непременно с двух сторон. Исключением, в силу своего строения, является винтовая лестница: одна сторона ступеней монтируется на осевом столбе, поэтому поручни крепятся только с внешней стороны. Иногда винтовую лестницу изготавливают без ограждения, но ее трудно назвать безопасной.

Высота перил на лестнице также прописана в правилах и нормах. Она основана на средних значениях и влияет на комфорт и безопасность в процессе эксплуатации. Функционал ограждений поддерживается всем комплексом конструктивных деталей:

• Поручни. Декоративный элемент, на который удобно опираться, поэтому основное требование – удобство: подходящая ширина, гладкость поверхности.
• Балясины. Вертикальные столбики, основа для поручней, важный декоративный элемент. В некоторых моделях роль балясин играют горизонтальные тетивы.
• Основные опоры. Фиксируют положение расположенных между ними балясин.
• Крепления. Держат перила в вертикальной плоскости, важный элемент безопасности.

Балясины и тетивы помогают подчеркнуть стиль

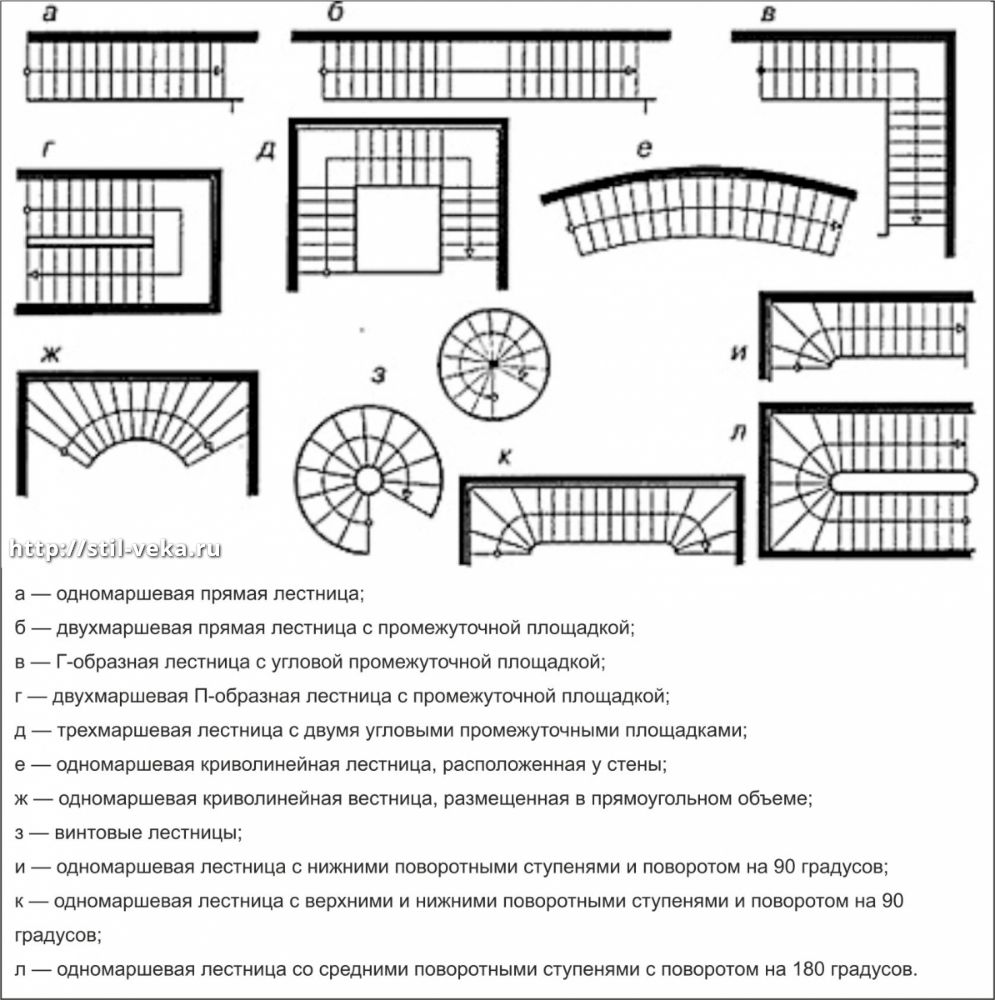

Виды лестниц

Учитывая все перечисленные и другие факторы, принимается решение о том, какая лестница в том или ином случае будет наиболее комфортной и безопасной, что особенно важно. Каждая ступенчатая конструкция имеет свои преимущества и недостатки, а по типу конструкции и способу крепления их можно разделить на три основных вида:

• Консольные лестницы, крепящиеся непосредственно к поверхности несущей стены. Главной отличительной особенностью таких конструкций является отсутствие подступенков.
• Лестничные марши, где в качестве боковой опоры используются две параллельные балки (тетивы).
• Лестницы, удерживаемые одним или двумя косоурами – конструкциями зубчатой формы с вырезами для крепления ступеней. Среди конструкций данного типа стоит выделить готовые лестницы, изготовленные по C3 технологии.

Производители предлагают открытые и закрытые конструкции, на что также стоит обратить внимание. Если по лестницам планируется передвижение детей и людей преклонного возраста, стоит отказаться от открытых конструкций. Идеальным решением вопроса в этом случае будет использование закрытой маршевой лестницы с углом подъема, не превышающим 35°.

Важно! Последнее время все большей популярностью пользуются спиральные и больцевые лестницы. Выглядят они идеально, но с точки зрения безопасности – это не самый лучший вариант. Такие лестницы, как правило, имеют большой угол наклона, к тому же в конструкции не предусмотрены подступенки.

Чем отличается эвакуационный выход от аварийного

Эвакуационный выход — это путь для того, чтобы безопасно покинуть горящее здание. Требования к нему предъявляют очень высокие. На протяжении всего пути люди должны быть защищены от дыма и огня, например, с помощью противопожарных модулей и капсул. Нельзя использовать средства пожаротушения, которые могут навредить здоровью, к примеру, хладоновые газовые установки. Допускается применение тонкораспыленной воды — она осаждает дым, охлаждает помещение.

Основное отличие эвакуационного выхода от аварийного: первый всегда ведет с первого этажа на улицу и с любого другого — на первый этаж. Он проходит по коридору, через вестибюль, с лестницы или через рекреацию.

Основные требования (чего нельзя делать):

• сильно крепить турникеты и КПП;

• монтировать раздвижные, рулонные, секционные двери;

• вести путь на улицу через крышу;

• задействовать на пути лифты, эскалаторы.

Чтобы проверить состояние аварийных и эвакуационных выходов, разработать и смонтировать надежную АУПТ на объекте, обратитесь к специалистам ГК БОНТЕЛ.

Вернуться к списку статей

Требования для конкретного случая

Схема устройства входа в подвал.

Рассмотрим конкретный случай. Предположим, что на определенное здание выполнены технические условия, по которым необходимо смонтировать эвакуационные открытые лестницы 3-го типа, что будут устанавливаться снаружи. Для того чтобы их монтаж происходил в соответствии с правилами и требованиями пожарных норм необходимо руководствоваться следующим.

При монтаже подобных лестниц нужно отталкиваться от норм положений Федерального закона от 22 июля 2008 года №123-ФЗ, в котором указан технический регламент требований пожарной безопасности. Помимо этого документа нужно придерживать требований, которые изложены в Своде правил , который касается систем противопожарной защиты и эвакуационных путей, выходов. Данные нормативно-правовые акты включают в себя, в частности, условия по монтажу открытых наружных лестниц для эвакуации.

Что включают в себя условия по монтажу открытых наружных лестниц для эвакуации? Во-первых, у такой лестницы, если она предназначается для эвакуации людей в случае пожарной тревоги, ширина марша не должна быть меньше расчетной или в пределах ширины любого выхода (люки или двери), которые предназначены для эвакуации и которые выходят на эту лестницу.

Во-вторых, на маршрутах эвакуации лестницы должны иметь уклон не более 1:1, что обеспечивает допустимую среднюю скорость потока эвакуируемых людей. С этой целью проступи не должны быть меньше, чем 250 мм, а высота ступенек не должна превышать 220 мм.

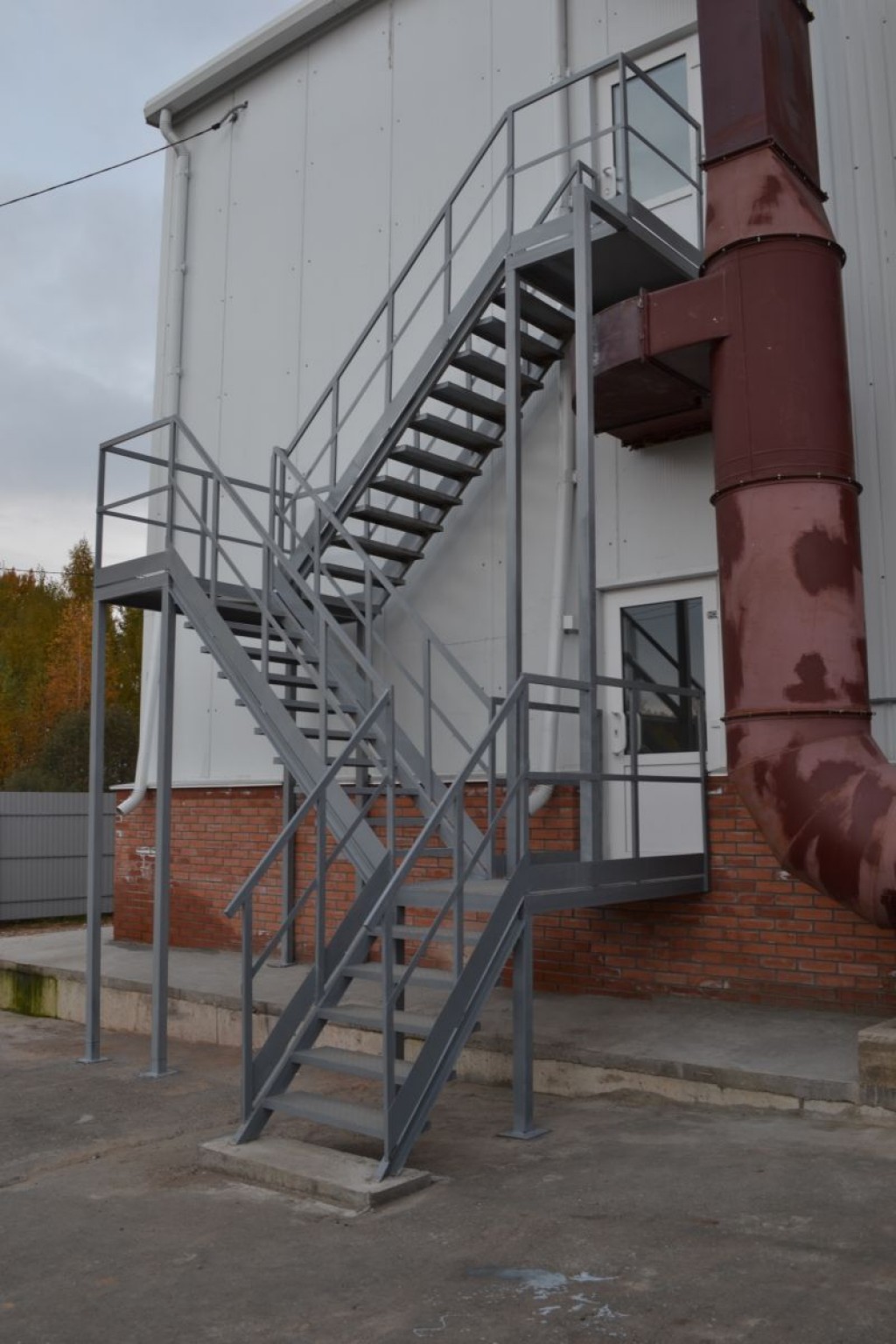

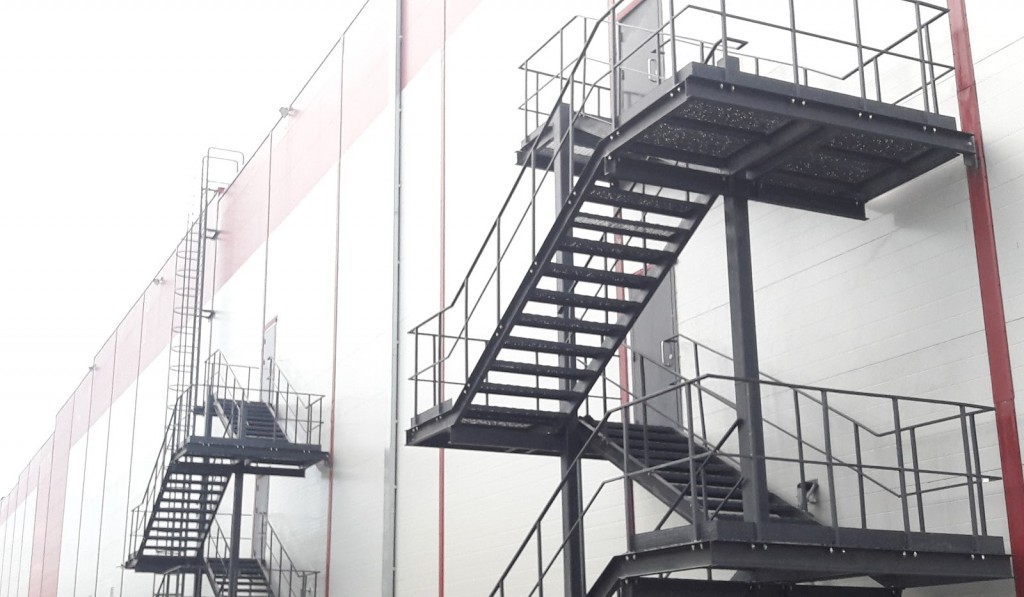

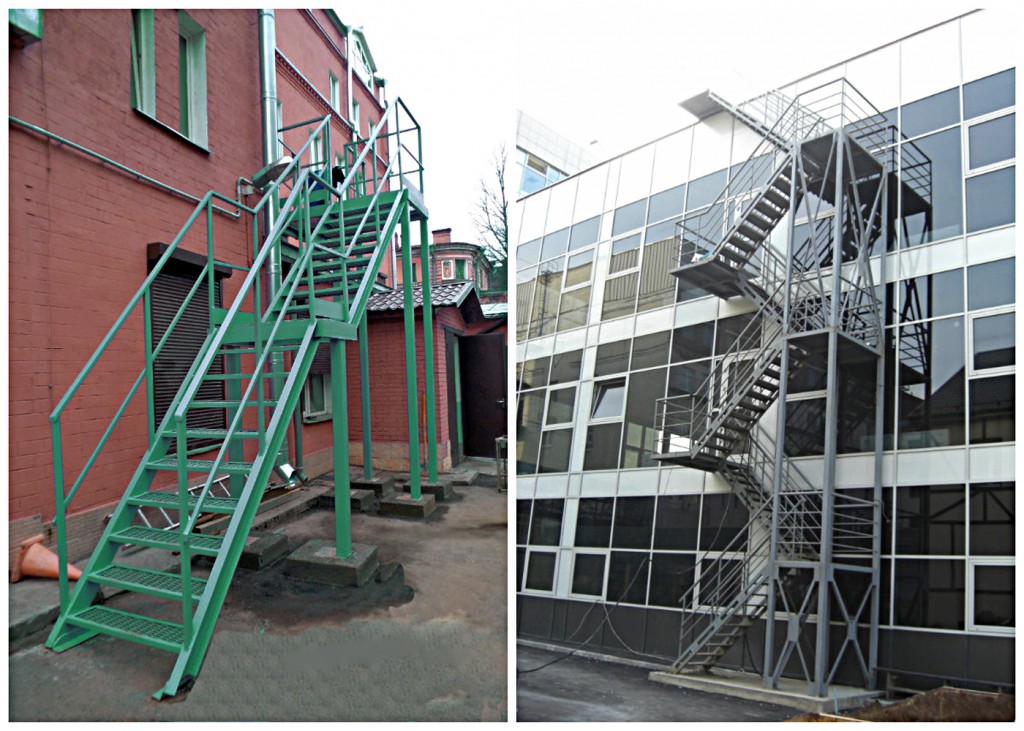

Схема пожарных лестниц промышленных зданий.

В-третьих, для обеспечения безопасности эвакуируемых людей, лестницы 3-го типа должны быть выполнены из негорючих материалов. Их размещение должно производиться у стен без световых проемов классом не ниже К1. Предел их огнестойкости не должен быть ниже R(EI) 30. От оконных проемов данные лестницы должны располагаться на расстоянии в 1 м и более. К тому же они должны размещаться на уровне выходящих на них эвакуационных выходов, а на них необходимо смонтировать ограждения высотой не менее 1200 мм.

В-четвертых, предусмотрен и второй эвакуационный выход, ведущий со второго этажа здания. Его можно монтировать в любых климатических зонах в виде наружной открытой лестницы, у которой уклон не более 600. Если здание используется в качестве детского дошкольного учреждения, то допускается отклонение от этого требования в виде использования уклона в 45°. Исключаются допущения отклонений в подобных учреждениях, предназначенных для детей с нарушенным физическим и умственным развитием, или если в таких учреждениях III-V степени огнестойкости. Для таких зданий, которые имеют I и II степени огнестойкости, лестницы должны быть рассчитаны на эвакуацию не боле 70 человек. Их ширина должна быть 800 мм и более, а ступени должны иметь ширину сплошных проступей от 200 мм и выше.

Иллюстрация к определению уклона вертикальных путей эвакуации.

В-пятых, необходимо предусмотреть огнестойкость несущих конструкций и покрытий с пределом не менее R (EI) 30, если конструкция здания предусматривает установку прохода к открытым лестницам наружного типа через эксплуатируемые и неэксплуатируемые плоские кровли. Для таких лестниц класс пожарной опасности установлен К0. Такие же требования предъявляются, если устанавливается проход к наружным открытым лестницам через наружные открытые галереи.

Как видите, определенный тип лестницы для обеспечения пожарной безопасности выдвигает к себе ряд условий, которыми нельзя пренебрегать в время их сооружения. Указанных выше параметры, например, ступенек потребует от строителя необходимых ресурсов и расходов, ниже которых он не может допустить. В противном случае полученная конструкция летниц не будет соответствовать нормам противопожарной безопасности.

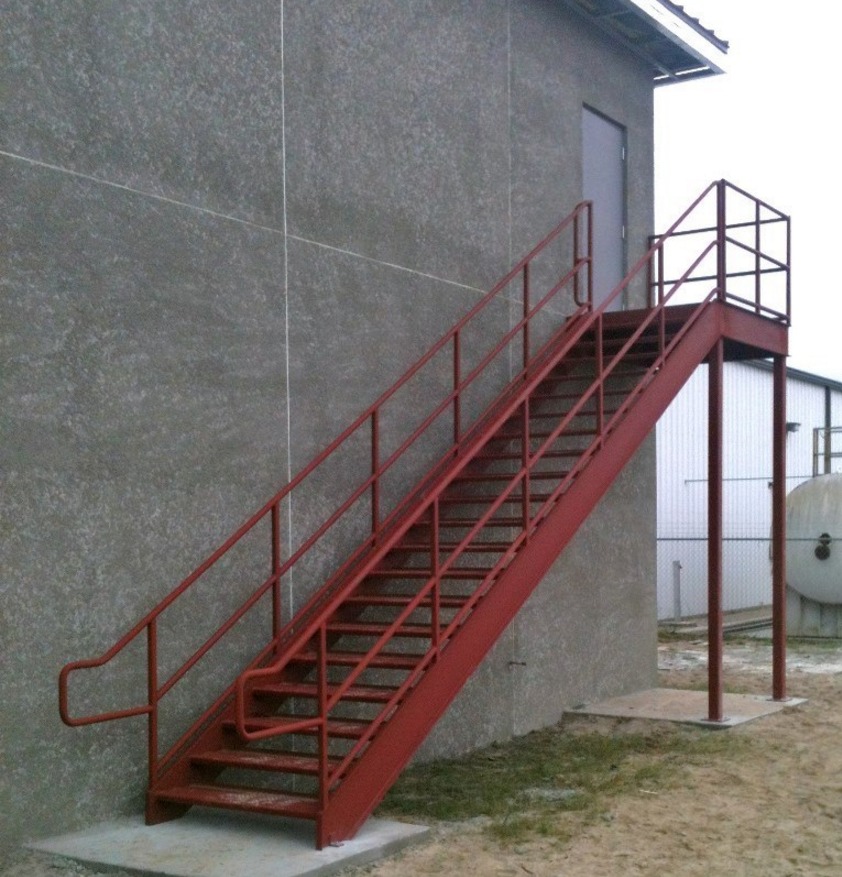

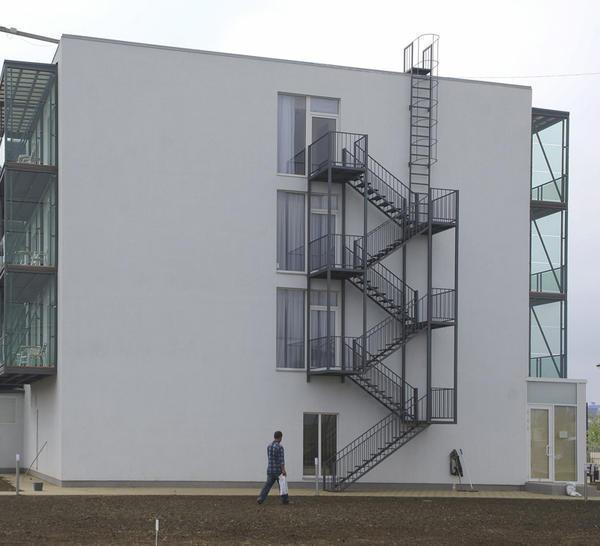

Как построить пожарную лестницу своими руками

Устройство пожарных лестниц не такое уж и сложное. Для частного дома нет необходимости строить большую и внушительную конструкцию, как для многоэтажного здания. Изучив все предоставленные чертежи пожарных лестниц, специалисты пришли к выводу, что удобнее и дешевле всего построить наружную вертикальную пожарную лестницу.

Каркас конструкции – это металлический профиль либо трубы. Что касается ступеней, то здесь два варианта:

1. Просечка. Такое изделие, как просечно-вытяжной лист, обладает решетчатой структурой – это позволяет поверхность сохранять в идеальном порядке, ведь здесь не застрянет грязь, снег или листья.
2. Пресснастил. Обладает отличной прочностью и устойчивостью, так как изготавливается по методу холодной запрессовки. Чаще всего идет в нагрузку с противоскользящими зубьями, поэтому подойдет ля любых погодных условий.

Если вы решите провести окраску пожарной лестницы, то лучше всего для этих целей подойдет черная огнеупорная краска.

Замеры конструкции

Чтобы определить высоту пожарной лестницы, измерьте точно высоту здания, на которое вы ее будете крепить. Ширина пожарной лестницы должна быть минимум 50 сантиметров. Учитывайте все выступающие части дома и толщину стен. Нарисуйте чертеж будущей эвакуационной лестницы на бумаге. Исходя из того, какие параметры вы насчитали, определитесь с количеством материала.

Что понадобится

1. Стальная труба 30х30.
2. Стальная труба 40х40.
3. Стальной лист 6 мм.
4. Стальная труба Ø25.
5. Анкер М16.
6. Шпилька М16.
7. Гайка М16.
8. Болгарка.
9. Диски (отрезные, зачистные).
10. Сварочный аппарат.
11. Электрод.
12. Бур для анкера М16.
13. Перфоратор.
14. Дрель ударная.
15. Сверло Ø17 (по металлу).
16. Уровень.
17. Рулетка
18. Грунтовка (обязательно по металлу).
19. Маркер.
20. Краска (огнеупорная).
21. Шпаклевка.
22. Силиконовый герметик.

Основные этапы

1. Создать заготовки. Трубы болгаркой порезать на части, которые вам необходимы. Подготовить фланцы при помощи болгарки и дрели со сверлом.
2. Изготовить сварочные единицы. Создать секции лестницы: на ровной поверхности соединить трубы между собой при помощи прихваток, выполнить обварку всех элементов.
3. Сборка конструкции. Соединить на прихватках секции – строго по размерам, которые задает наш проект.
4. Зачистка, грунтовка. Секции разъединить. Все неровности от сварки зачистить болгаркой (применяя зачистные диски), устранить ржавчину, заусеницы и окалину. Детали и сборки покрыть грунтовкой.

Монтаж

1. Разметка и проверка высот. Снова снять замеры – по высоте, плюс все выступы. Лучше, если вы на этом этапе заметите неточности, чем потом придется снимать лестницу с крыши. Отметьте места, где будут установлены анкеры.
2. Установка элементов. Перфоратором и буром в стенке подготовит места, где будут крепиться анкеры. Установить закладные элементы и переходные трубки Ø25. Все стыки – со стеной и кровлей – герметизировать.
3. Монтаж всех единиц. Прикрепить фаланцы шпильками и гайками, приварить дистанционные трубы и секции.
4. Обварка конструкции. Проконтролировать проектные размеры, которые расположены в уровнях конструкции. Элементы обварить, зачистить швы, убрать все неровности.
5. Шпаклевка и покраска. Загрунтовать сварочные места. Выполнить шпаклевку всей конструкции. Покрасить.

Пожарная лестница готова. Теперь вам осталось провести эксплуатационное испытание пожарной лестницы – качественно выполненная работа позволит больше не беспокоиться о том, что ваши близкие могут оказаться в беде, а также о том, что в случае возгорания, специалистам будет сложно добраться да очага возгорания.

Требования к дверям эвакуационных выходов

Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания (п. ).

Не нормируется направление открывания дверей для:

• помещений классов Ф1.3 (многоквартирные жилые дома) и Ф1.4 (одноквартирные, в том числе блокированные жилые дома)
• помещений с одновременным пребыванием не более 15 человек и путей эвакуации, предназначенных не более чем для 15 человек, (кроме помещений категорий А и Б и их путей эвакуации)
• кладовых площадью не более 200 м2 без постоянных рабочих мест
• выхода на площадки открытых наружных лестниц 3-го типа по СП  (СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»)
• наружных дверей зданий, расположенных в северной строительной климатической зоне (подрайоны IА, IБ, IГ, IД, IIА)
• дверей, установленных в перегородках, разделяющих коридоры здания

В зданиях высотой более 28 м, за исключением зданий класса Ф1.3 (многоквартирные жилые дома) и Ф1.4, двери эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей, лестничных клеток, за исключением выходов непосредственно наружу, должны быть противопожарными с пределом огнестойкости не менее EI 30 (п. )

Двери эвакуационных выходов из помещений и коридоров, защищаемых противодымной вентиляцией, а также двери, установленные в перегородках, разделяющих коридоры здания, должны быть оборудованы приспособлениями для самозакрывания и уплотнением в притворах (п. )

Выходы из помещений и этажей на лестничные клетки должны быть оборудованы дверями с приспособлением для самозакрывания и с уплотнением в притворах, за исключением дверей квартир (п. 4.4.6)

Двери эвакуационных выходов из групповых ячеек детских дошкольных учреждений, спальных корпусов школ-интернатов и детских учреждений в поэтажные коридоры и на лестничные клетки должны предусматриваться противопожарными с пределом огнестойкости не менее EI 15 (п. 5.2.3)

Двери всех помещений больниц, специализированных домов престарелых и инвалидов, выходящих в эвакуационные коридоры, предназначенные для перемещения пациентов, за исключением дверей палатных помещений, а также дверей технических помещений категории Д и санузлов, должны иметь устройства для самозакрывания и уплотнения в притворах (п. 5.3.9)

На остекленных дверях в детских дошкольных учреждениях, школах, в домах отдыха и санаториях для родителей с детьми, как правило, должны предусматриваться защитные решетки до высоты не менее 1,2 м с обеих сторон двери. Допускается вместо указанных решеток использование стекла с классом защиты не ниже СМ4 по ГОСТ 30826 или противопожарных дверей (п. 7.1.8)

Двери выходов из зрительного зала должны быть самозакрывающимися (с доводчиками) с уплотненными притворами (п. 7.3.1)

Двери выходов из зрительного зала и на путях эвакуации спортивных сооружений (в том числе и в люках) должны быть самозакрывающимися с уплотнениями в притворах и оборудованы замками «Антипаника» (п. )

Двери эвакуационных выходов из коридоров на лестничные клетки общеобразовательных школ следует предусматривать противопожарными с пределом огнестойкости не менее EI 15 (п. )

Двери эвакуационных выходов на лестничные клетки и в соседние зоны пятиэтажных зданий общеобразовательных школ следует предусматривать противопожарными с пределом огнестойкости не менее EI 30 (п. )

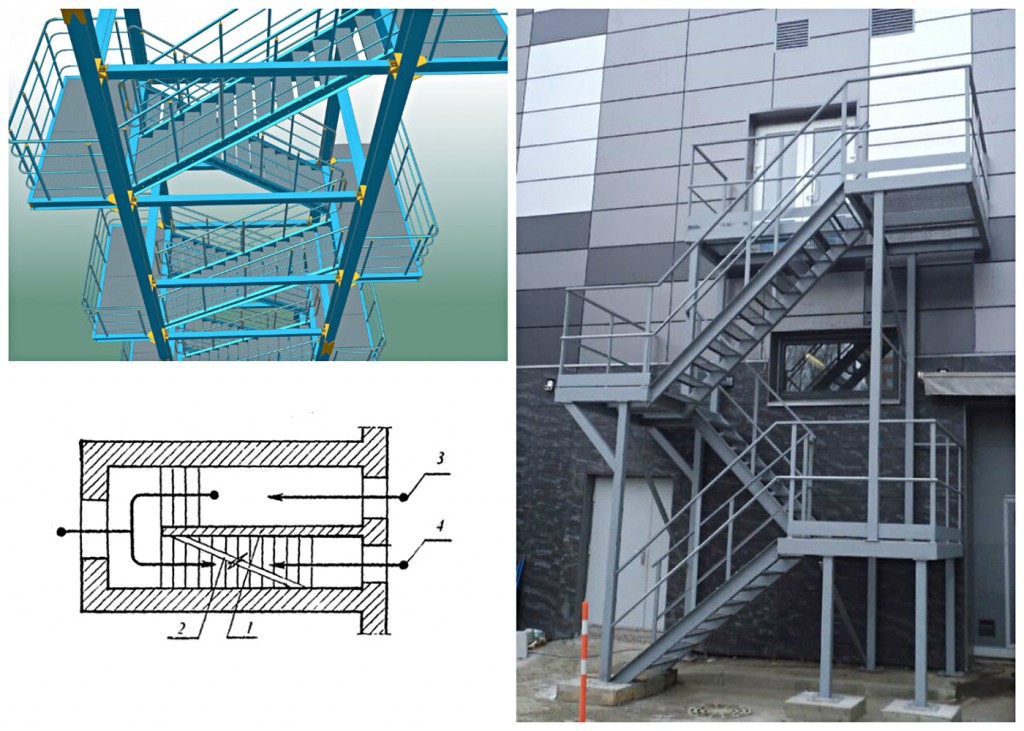

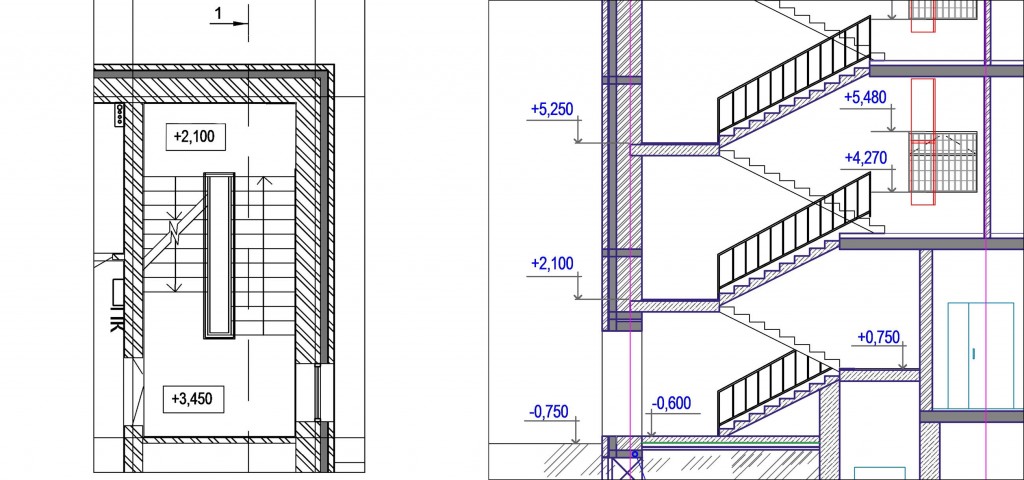

Что надо знать о незадымляемых лестничных клетках

Сегодня мы снова займемся расчетами и параметрами касательно лестничных конструкций. Речь пойдет о клетках лестницы относительно их пожаробезопасности.

Что говорят требования Санитарных норм и правил о допустимой и недопустимой задымляемости проемов, площадок эвакуационных лестниц? Что входит в понятие незадымляемые лестничные клетки? Узнайте.

Как гласит пословица, кто предупрежден, тот вооружен.

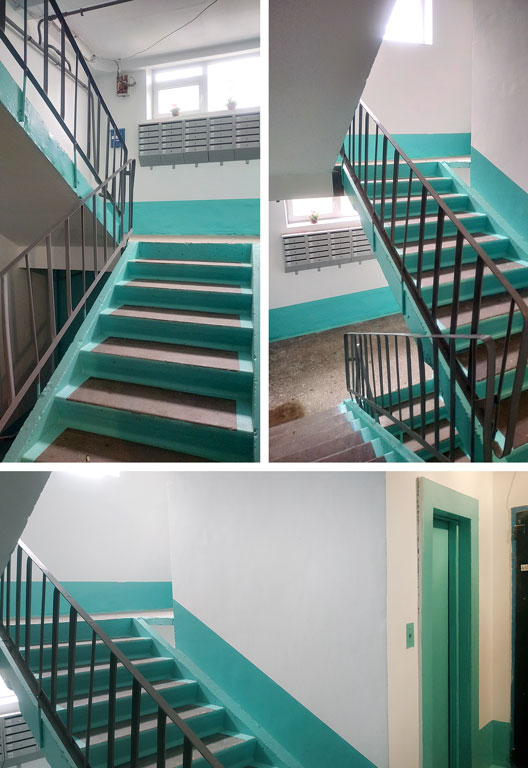

Типы лестничных клеток

Что такое бездымные клетки? Как понятно из словосочетания, это проемы лестниц, в  которые при пожаре не попадают продукты горения, в частности, дым. Выделяется три основных вида незадымляемых клеток:

1. Н1 – в нее попадают с этажа через наружную зону по открытым коридорам. При этом переходы должны быть не подвластны задымлению.
2. Н2 – площадка с воздушным подпором при возгорании.
3. Н3 – выход в нее из тамбура-шлюза с подпором воздуха при возгорании или постоянным воздушным потоком.

Эвакуационные выходы из бездымных клеток

Двери, которые ведут из таких клеток, являются эвакуационными выходами и должны соответствовать определенным требованиям СНиП *. Они гласят, что ширина аварийного прохода не может быть менее 1,2 метра, а  высота – меньше 1,9 метра. Эти параметры относятся к помещениям класса A1.1 при количестве одновременно эвакуирующихся людей более 15.

Наружные выходы из клеток должны быть не меньше заданных расчетных параметров либо не меньше ширины лестничного марша.

Примечание:

Если выходы из бездымных клеток не соответствуют приведенным требованиям, они рассматриваются как запасные (аварийные), которыми могут воспользоватся люди при эвакуации. Но они изначально не берутся во внимание как эвакуационные. К таким выходам можно отнести:

• на балкон, открытый как со всех сторон, так и с одной стороны;
• на переход, ведущий в соседнюю секцию здания классом Ф1.3;
• на балкон/веранду, оборудованные наружной пожарной лестницей.

Нюансы незадымляемых клеток

Если такую лестничную площадку оборудуют впритык к стене лифтовой шахты, то есть они имеют общую стену, то в ней проделывают вентиляционное отверстие на уровне последнего этажа, для того чтобы воздух мог свободно проходить в шахту.

Тип Н1

В зданиях выше 30 метров (типа А, Б и В) по регламенту все лестничные клетки  (категории Н1) должны быть бездымные. Каждая единица должна иметь естественное освещение из окна и помимо этого оборудована аварийным источником света.

Лестничные клетки (типа Н1) нужно оборудовать в жилых и общественных зданиях при высоте его верхнего этажа более 30 метров.

Этот тип можно охарактеризовать устройством попадания в нее через тамбур из коридора или вестибюля через открытую внешнюю воздушную зону по лоджии, балкону, внешнему переходу либо галерее.

Ширина воздушной зоны должна быть не меньше 1,2 метра, ширина подхода к этой зоне – не меньше 1,1 метра.

Лестничную незадымляемую клетку типа Н1 можно расположить во внутренних углах зданий. Но следует обеспечить эффективную незадымляемость зоны воздуха (требования СНиП 21.1).

 Нужно помнить, что расстояние между выходами лестничного проема и соседним окном должно быть не меньше двух метров.

Что касается ширины простенка между проемами во внешней зоне подачи воздуха, она допускается также не менее двух метров.

Тип Н2

По требованиям СНиП 31.1 бездымные площадки типа Н2 и Н3 можно спроектировать в больших городах при высоте последнего этажа более чем 28 метров и до 50 метров.

Представленные типы клеток разрешены и при более низкой высоте последнего этажа общественного, либо жилого здания.

 Площадки типа Г и Д (простые) должны быть разделены глухой перегородкой на высоту двух пролетов каждые тридцать метров.

Доступ к незадымляемой лестничной клетке типа Н2 можно осуществлять посредством тамбура-шлюза, коридора, допускается также проход сквозь лифтовой холл, если в лифтах поставлены противопожарные двери категории EI30.

Незадымляемые лестничные клетки Н2 отличаются устройством подпора воздушного потока при возгорании непосредственно в саму лестничную клетку. Их целесообразно разграничивать вертикально на отдельные отсеки через каждые семь-восемь этажей, чтобы сократить объем, в котором создается воздушный напор. Воздушный подпор обеспечивается подачей воздуха в верхние зоны отсеков.

В этих зонах запрещено:

• загромождать лестничные клетки вещами жильцов (колясками, спортивным оборудованием, ящиками);
• навешивать провода, кабели, кроме положенных по правилам пожарной безопасности;
• в новом доме после приемки пожнадзором обесточивать пожарный щит с системой противодымной защиты;
• прорубать новые двери в глухих противопожарных перегородках;
• забивать, закрывать на ключ, заставлять мебелью существующие эвакуационные выходы, а также люки на балконах.

Посмотрите очень интересный и познавательный фильм о необычной эвакуационной лестнице. Желаем вам здоровья, безопасности и счастья! Добро пожаловать в комментарии к статье.

Преимущества и недостатки конкретных конструкций

Каждое изделие рассчитывает для эксплуатации в определенных ситуациях. По этой причине вертикальные лестницы отличаются своей функциональностью и свойствами. Плюсы и минусы маршевых конструкций:

+ создают удобные условия передвижения; + способны выдерживать большие нагрузки; — высокая стоимость; — сложность монтажа.

Преимущества и недостатки стандартных вертикальных изделий:

+ низкая цена; + простая и быстрая установка; — недостаточный показатель безопасности (на большой высоте); — люди спускаются с низкой скоростью.

Особенности конструкций со скрещивающимися маршами:

+ средняя цена; + высокий показатель безопасности; + удобство передвижения; — сложный монтаж.

Именно благодаря свойствам лестниц со скрещивающимися маршами, сегодня они пользуются большой популярностью. Однако их использование допустимо не во всех случаях, поэтому необходимо учитывать ключевые особенности сооружения перед монтажом изделия.

Лестничные клетки типа Л1, Л2, Н1, Н2: основные особенности и главные требования к ним

При возведении лестниц в многоуровневых помещениях строители должны принимать во внимание тот факт, что в случае возникновения пожара именно ступенчатая конструкция может стать единственным путем к выходу на воздух и спасению людей.

В зависимости от того, насколько приспособлена система к эвакуации находящихся в здании лиц, лестничные клетки принято подразделять на типы Н1, Н2, Л1 и Л2.

Перед тем, как приступить к проектированию многоуровневого здания, архитектор должен уделить особое внимание разработке эскизов лестничных клеток

Что из себя представляет лестничная клетка

Перед тем, как начнется сооружение лестницы, в здании для нее проектируется специальный вертикальный проем – лестничная клетка.

Лестничная клетка – это совокупность всех элементов ступенчатой конструкции, а также стен, потолка, пола, оконных и дверных проемов

Далее, после того, как конструкция будет возведена, лестничная клетка будет включать в себя такие элементы:

• ступенчатые марши;
• площадки;
• ограждения;
• стенки с дверными и оконными проемами;
• перекрытия и полы.

Типы ступенчатых площадок квалифицируются в зависимости от их пожарной безопасности и степени задымляемости при возникновении очага возгорания

Основным критерием, по которому происходит подразделение лестничных клеток на типы является пожарная безопасность и беспрепятственная эвакуация людей в случае возникновения очага возгорания и задымленности.

При пожаре именно лестница может являться единственным путем для эвакуации людей из здания

Обычные лестничные площадки

На данном чертеже схематично продемонстрированы два типа обычных лестничных систем – Л1 и Л2

Тип Л1

Ступенчатая площадка Л1 характеризуется наличием на каждом этаже застекленных окон, расположенных в несущей стене здания, через которые в помещение поступает естественный свет. В некоторых случаях эти просветы в стене могут быть не застеклены.

На каждом уровне лестничной клетки, относящейся к типу Л1, должны находиться застекленные оконные проемы

Тип Л2

Тип Л2 характеризуется наличием естественного освещения, поступающего на клетку через стенные  застекленные либо открытые просветы

Незадымляемые лестничные клетки

Основными требованиями, предъявляемыми к данному типу систем, являются:

• наличие специальных шлюзов для поступления на ступенчатую клетку воздушных потоков из чистой от дыма зоны;
• присутствие эвакуационных ходов, позволяющих людям покинуть опасное помещение в момент возгорания.

Незадымляемые конструкции также имеют свое подразделение – это типы Н1, Н2 и Н3. Разберем их более детально.

Во многих многоэтажных зданиях применяют лестничные клетки незадымляемого типа, которые более безопасны для эксплуатации в экстремальных условиях

Тип Н1

Данный тип лестничных клеток имеет вход с этажей строения через уличную часть постройки по открытому переходу, свободному от дыма. Такой вид конструкции часто применяется в административных, общественных и учебных заведениях, чья высота превышает 30 метров. Он считается наиболее приспособленным для проведения эвакуации людей из здания, охваченного дымом.

Отличительной особенностью ступенчатой клетки типа Н1 является наличия выхода с лестницы прямо на улицу

Тип Н2

Тип Н2 оснащен специальным подпором для подачи чистого воздушного потока при пожаре

Тип Н3

Незадымляемая ступенчатая клетка вида Н3 оснащена входом с этажа через тамбур, а также кислородным подпором с возможностью многократной подачи воздуха людям в случае возгорания в помещении.

Если речь идет о невысоких зданиях, то здесь чаще применяют обычные лестницы типа Л1 и Л2, в высотках же необходимо возводить системы, относящиеся к типам Н1, Н2 и Н3

Мы рассмотрели основные типы лестничных клеток, согласно стандартам СНиП. Однако вышеперечисленная классификация не касается хозяйственных ступенчатых конструкций, установленных в дачных жилищах для перехода между двумя-тремя уровнями.

Испытания

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

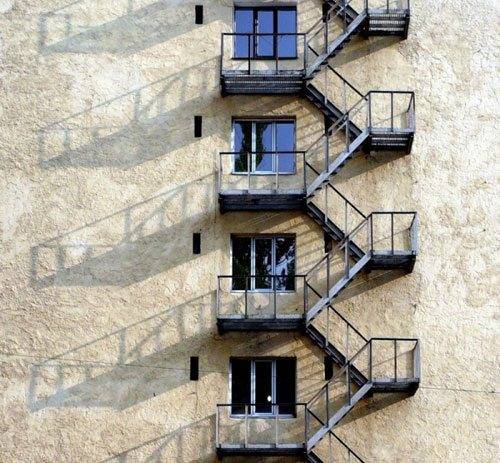

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

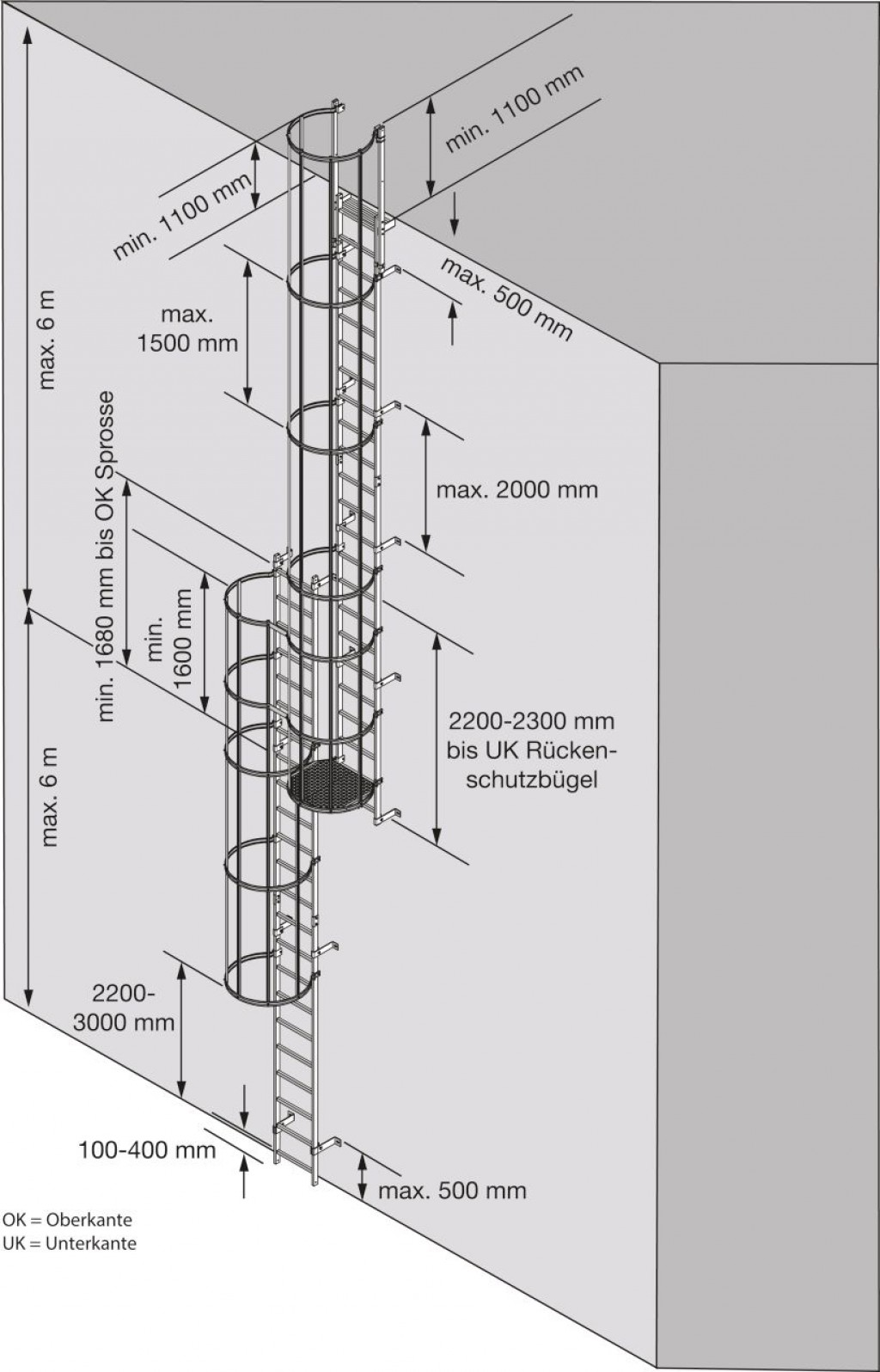

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

• во время сдачи зданий, сооружений в эксплуатацию;
• не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
• не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.
