Бетонные ступени: особенности монтажа и нормативные

Государственный нормативный документ

При проектировании маршевых конструкций необходимо руководствоваться стандартом ступеней лестницы. За это отвечает ГОСТ 98–18 −2015. Его разработал и рекомендовал к подписанию Международный совет по стандартизации. Событие произошло 29 мая 2015 года. К нему присоединились Россия, Армения, Таджикистан, Казахстан и Киргизия.

Но нормативы не являются единственным документом, где перечислены требования к подобным конструкциям. Существуют предусмотренные стандартом нормативы:

• для маршевых изделий — 23120−78;
• подмостков — 23258−88;
• ограждений — 25772−83;
• пожарных строений — 8556−72;
• приставных и мобильных — Р 53254−2009 (технические условия для наружных деталей).

Устройство лестничных площадок

Ширина лестницы по ГОСТу.

Для передвижения по лестнице необходимо сделать площадки, используя установленные ранее балки. Работы производятся 2 способами:

• поверх площадочных металлоконструкций краном укладываются готовые железобетонные плиты;
• устраивается прочное монолитное перекрытие.

Первый способ прост, но требует применения грузоподъемной техники. Готовые плиты кладут на балки, их закладные приваривают к двутавру. В конце на плиту укладываются выравнивающая стяжка и подходящее напольное покрытие.

Заливка площадки из бетона предполагает сборку щитовой опалубки, вязку каркаса из арматуры периодического профиля и укладку бетонной смеси. Недостаток — затвердевания бетона приходится ждать не менее 28 дней.

Предназначение и особенности

Железобетонные изделия применяются в конструкциях лестниц внутреннего и наружного типа, устанавливаемых в разноплановых зданиях: многоквартирные дома, производственные и офисные помещения и др. Ступени железобетонные лестниц максимально устойчивы к перепадам температур и используются в широком климатическом спектре – как в зданиях с отоплением, так и без.

На экспериментальном уровне был выявлен порог морозостойкости ЖБИ – более 100 циклов. Что говорит о длительном сроке службы таких конструкций. Ступени с различной высотой используются в лестницах с различным наклоном. Например, в лестнице, имеющей коэффициент наклона 1/2, должны использоваться ступени высотой не более 14,5 см, для лестниц с коэффициентом наклона 1/1,5 (лестницы с высоким углом наклона – в подвалах или на чердаках) используются ступени высотой не более 16,8 см. Благодаря надежности конструкции, железобетонные лестницы могут использоваться в регионах с повышенной сейсмической активностью – до 9 баллов.

При производстве железобетонных лестниц используется особой тип бетона, имеющий повышенную прочность сжатия – В25 (М350).

Еще одна вариация изготовления лестниц из железобетона – правый или левый сдвиг, в зависимости от наклона подъема в архитектурном расчете – по часовой стрелке или против.

Отдельные звенья лестниц могут комбинироваться в марши – в этом сооружении должно быть, как минимум три ступени, а также несущие опоры. Лестничный марш является основанием или частью общей лестничной конструкции.

Особенности изготовления железобетонных лестниц позволяют применять различные декоративно-отделочные элементы в процессе установки. Данная сфера достаточно разнообразна и включает в себя как простое окрашивание, шпаклевку, так и более серьезные работы: отделку искусственной плиткой, нанесение антискользящего состава и многое другое. Железобетонные лестницы достаточно универсальны и органично впишутся в любой интерьер.

Характеристики железобетонных конструкций

ЖБИ конструкции применяются в строительстве жилых и промышленных зданий, инженерных объектов и производственных сооружений. Чаще всего применяется сборный железобетон, но также конструкции бывают монолитными, сборно-монолитными. Для получения изделия небольшого веса с сохранением свойств и показателей в создании элементов применяют высококачественный прочный бетон и стальную арматуру.

Большая часть конструкций эксплуатируются в оптимальном температурном режиме (от -70 до +50 градусов по Цельсию), точные характеристики изделия зависят от сферы использования.

Какие объекты строят из железобетона:

• Жилое строительство – фундаменты, стены, перекрытия и т.д.
• Объекты особого назначения – аэродромы, бункера, атомные реакторы, морские конструкции.
• Коммерческие и промышленные объекты – склады, цеха, ангары, производственные помещения.

Основные преимущества, которые демонстрируют монолитные и сборные железобетонные элементы – высокая прочность (увеличивается с течением времени), длительный срок эксплуатации (минимум 50 лет), стойкость к огню и морозу, оптимальная стоимость, возможность сделать или собрать самостоятельно (но с применением спецтехники), стойкость к сейсмической активности, возможность создавать любые архитектурные формы из бетона.

Недостатки железобетона: большая масса, необходимость проведения дополнительных теплоизоляционных мероприятий, риск появления трещин, важность правильных расчетов (в противном случае плита или колонна, фундамент или перекрытие не будут служить, а могут стать причиной разрушений даже под воздействием собственного веса).

Все свойства, которые демонстрирует монолитный или сборный железобетон, напрямую зависят от качества вяжущего и наполнителей для приготовления бетона. Итоговое качество бетона также во многом зависит от его пористости и плотности. Чем меньше пор и больше плотность – тем прочнее бетонный монолит.

Благодаря стойкости к огню бетонные сооружения часто эксплуатируют в строительстве промышленных предприятий и производств, где отмечена высокая температура. Немаловажно и то, что бетон обладает прекрасными показателями морозостойкости, успешно выдерживает резкие перепады, понижение/повышение температур.

Ввиду того, что при всех своих преимуществах бетон обладает неспособностью выдерживать сопротивление на растяжение, его укрепляют армированной сталью и другими материалами. Тандем металла и бетона гарантирует самые высокие показатели и характеристики.

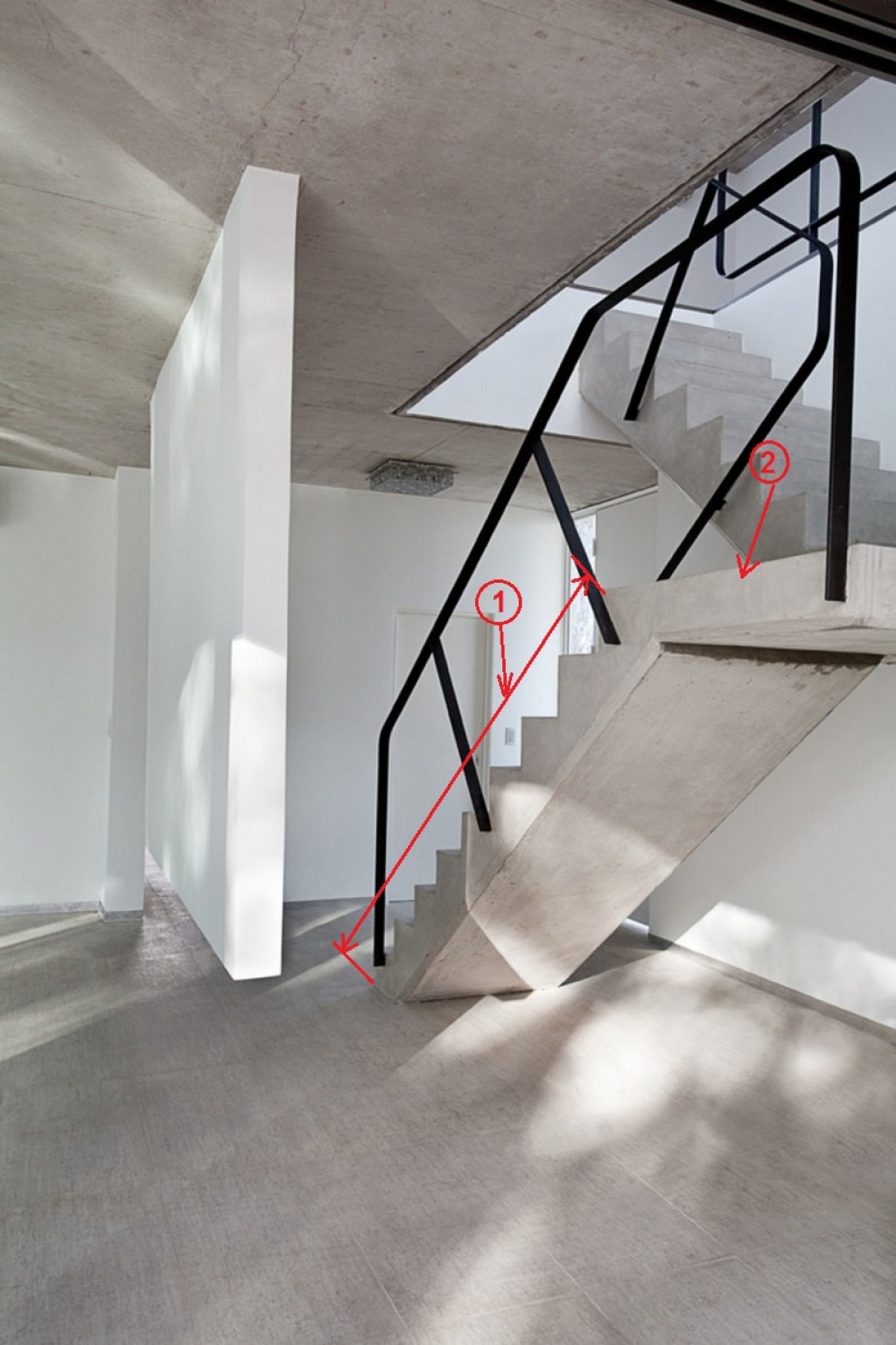

Разновидности железобетонных маршей

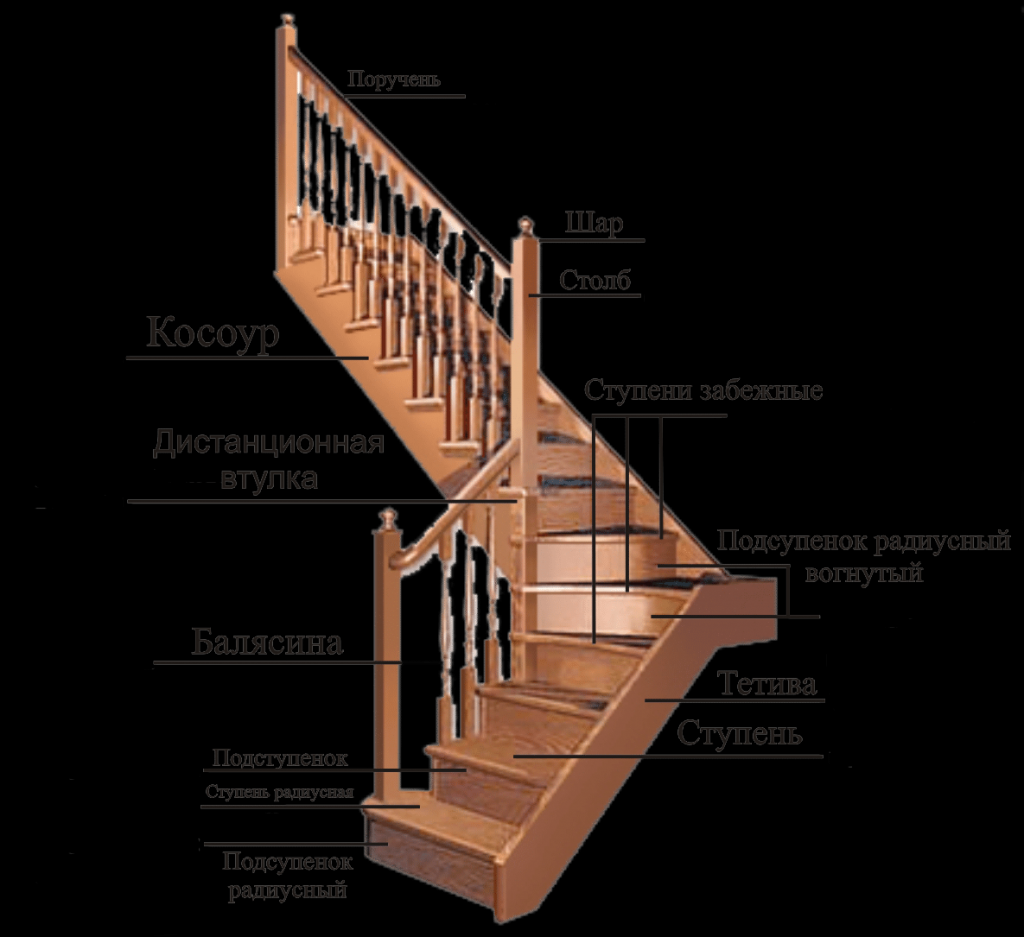

Как правило, лестницы, по которым мы поднимаемся, состоят из нескольких частей:

• лестничные марши – это сами ступени, закрепленные на несущей конструкции;
• лестничные площадки – элементы, соединяющие марши между собой.

Объединенные между собой части образуют лестничный пролет.

Все элементы могут быть изготовлены отдельно, однако стандартами также предусмотрены цельные конструкции, состоящие из лестничных маршей и площадок.

Марши можно разделить на несколько типов по разным основаниям.

1. По форме сборки изделия делятся на:

• монолитные – стандартный железобетонный блок со ступенями, отличается особой прочностью;

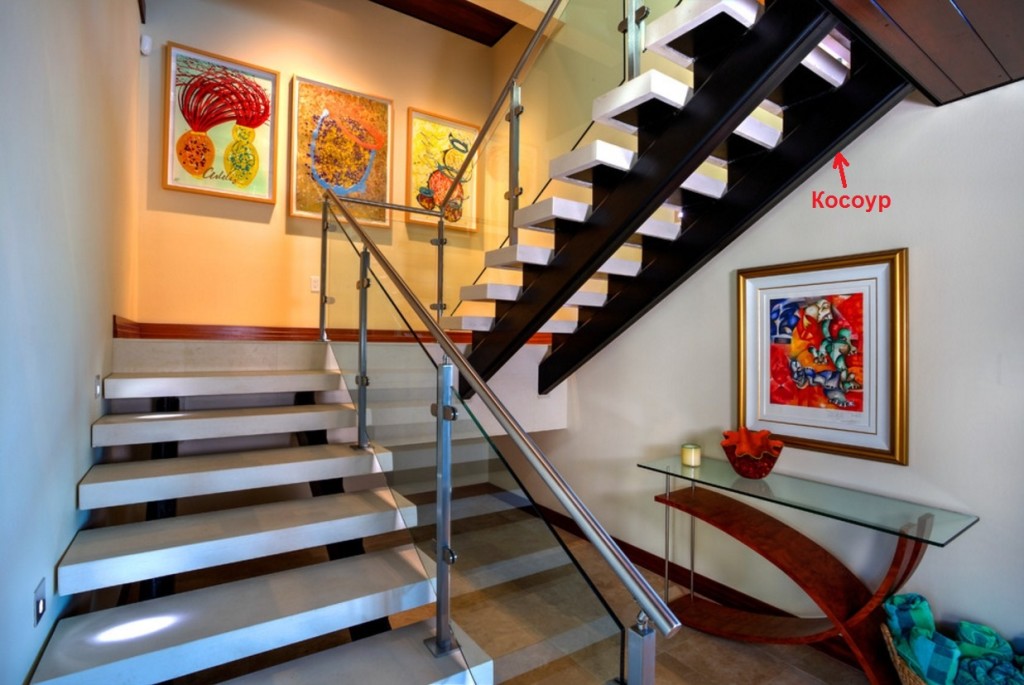

• сборные – нестандартные лестницы из мелкоразмерных элементов на косоурах (находятся под ступенями и держит их), или тетивах (примыкает сбоку). Такие конструкции могут быть одно-, двух- или многомаршевыми. Кроме этого, лестницы такого вида исполняются с левым или правым поворотом и служат для передвижения по часовой стрелке или против нее.

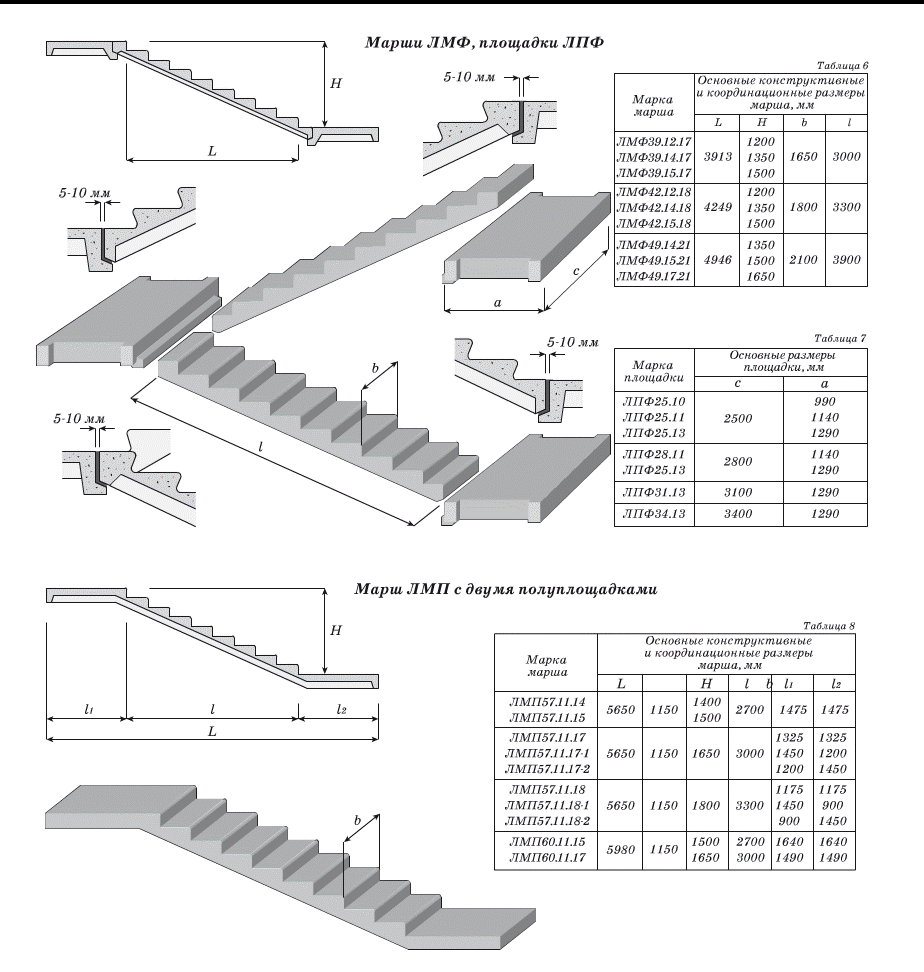

2. По способу монтажа пролета выделяют следующие виды маршей:

• ЛМ – плоские без фризовых ступеней. Служат для устройства двухмаршевых лестниц, высота этажа не более 2,8 м; Используются в зданиях высотой до 9 этажей;
• ЛМФ – ребристые с фризовыми ступенями. Фризовыми называются верхняя и нижняя ступени. Их форма может отличаться от основных ступенек, так как они служат для крепления к площадкам. Такие изделия часто используются для строительства общественных зданий.
• ЛМП – ребристые Z-образные марши с полуплощадками. Этот вид может быть с двумя полуплощадками, либо с одной – верхней.

В соответствии с ГОСТом для каждого типа железобетонных лестничных маршей разработан свой вид площадок:

• 1ЛП – плоская площадка, применяется для маршей ЛМ;
• 2ЛП – такой тип площадки разработан также для ЛМ, но само изделие ребристое;
• ЛПФ – ребристые площадки для марша типа ЛМФ;
• ЛПП – также имеют ребристую поверхность, но предназначены для ЛМП.

3. По способу отделки верхних лицевых поверхностей элементы лестниц подразделяют на следующие виды:

• марши с гладкой поверхностью из тяжелого бетона на обычном цементе;
• элементы, декорированные шлифованной мозаикой из бетона на обычном, белом или цветном цементе или мраморном щебне;
• лестницы с облицовкой площадок кафелем или керамической плиткой.

4. По назначению лестничные конструкции подразделяются на:

• основные,
• вспомогательные,
• пожарные,
• цокольные,
• подвальные
• чердачные.

Назначение изделия влияет на его основные параметры – длину, ширину, размер ступеней, угол наклона.

Разнообразие видов при стандартных характеристиках позволяют использовать этот вид ЖБИ при проектировании и строительстве зданий практически из любого материала: бетона, камня, кирпича.

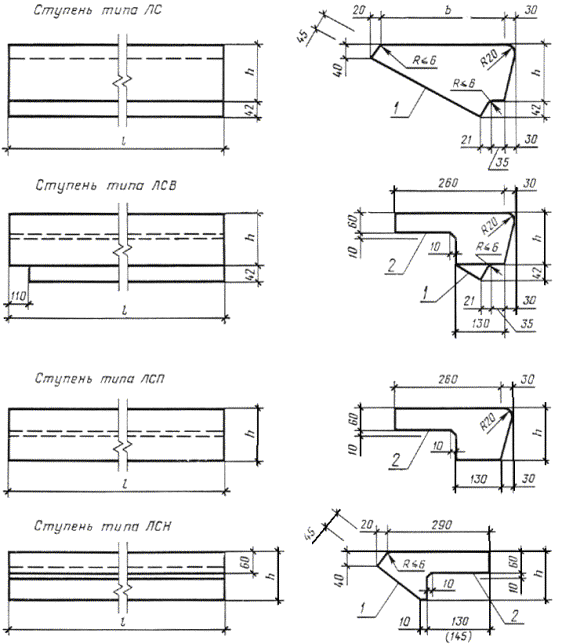

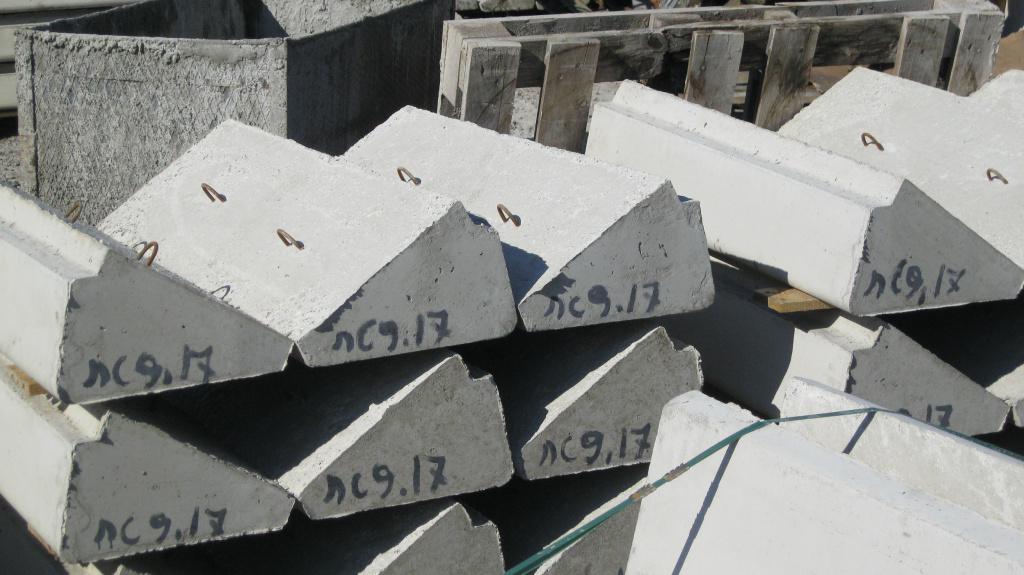

Как купить ЖБИ типа ЛС?

Работая в Московской области, завод ЖБИ-4 предлагает купить ЖБИ для лестниц клиентам из самых разных регионов, вне зависимости от того, каких именно параметров лестницы будут возводиться на их объектах.

Предлагаемые железобетонные ступени изготавливаются в соответствии с действующими строительными нормативами, обязательно учитываемыми при составлении проектно-сметной документации. Так что, обозначив менеджеру компании по телефону или в онлайн-заявке маркировку нужного ЖБИ, можно, не приезжая к нам, сделать предварительный расчет и получить счет на оплату. После перечисления денежных средств в полном объеме, указанные в счете ЖБИ резервируются на складе.

При сотрудничестве с заводом ЖБИ-4 можно всегда рассчитывать на своевременную и бесперебойную доставку заказов прямо на объект и возможность комплектации всех необходимых по проекту ЖБИ в одном месте.

Монтаж

Как монтируются бетонные лестничные марши, прочие элементы и наборные ступени лестниц? Ясно, что эта работа редко выполняется своими руками неподготовленным человеком; ясно да и то, что опытному строителю чуть ли потребуется инструкция по проведению монтажных работ.

Раз так — уделить время только главным моментам.

• Для выверки положения маршей употребляются древесные шаблоны.

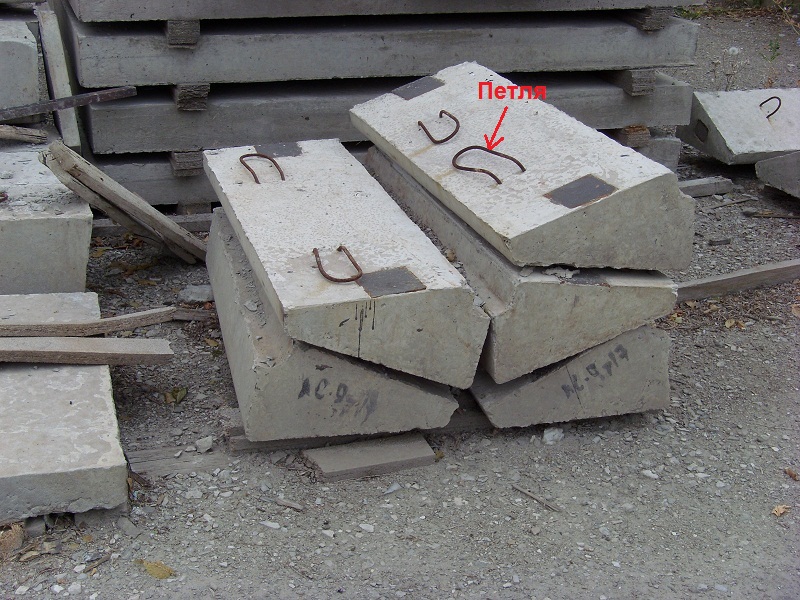

• Монтаж площадок и маршей производится посредством подъемного крана. Стропы цепляются за монтажные петли; при их отсутствия употребляются металлические захваты из профилированной трубы.

• Доводка до нужного положения осуществляется вручную, ломами. Марш сначала устанавливается краем на нижнюю площадку; верхний край выставляется в необходимое положение и осаживается на подушку из цементного раствора.
• Ступени смогут устанавливаться на косоуры как посредством тяжелой техники, так и вручную.

Уточним: ясно, что вручную возможно смонтировать только ступени весом до 80-100 кг. установка и Переноска ступеней весом 150-180 кг не только проблематична, но и страшна.

• Ступени укладываются на протяжении марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, по окончании чего сверху устанавливается следующий элемент лестницы. Проступи на раствор.

• Чтобы выполнить непредусмотренные при изготовлении элементов монтажные отверстия, употребляется абразивная резка железобетона — бетона алмазными кругами, арматуры — простыми режущими кругами по металлу либо газовым резаком.

Наряду с этим необходимо учитывать, что нарушение арматуры быстро ослабляет конструкцию: при постройке многоэтажных зданий такая доработка запрещена. Алмазное бурение отверстий бетоне наровне с простыми победитовыми бурами употребляется чтобы выполнить дополнительные гнезда при установке ограждений.

Винтовые конструкции

Когда в доме монтируется винтовая лестница, к ее ступенькам предъявляются несколько другие требования, хотя основные стандарты по-прежнему остаются в силе. Такая лестница значительно экономит пространство, однако ступени на ней по форме и расположению сильно отличаются от тех, что ставятся на маршах конструкций маршевого типа. Обычно при проектировании винтовой конструкции соблюдается два правила.

• Ширина ступени выбирается в пределах 20-22 см. В противном случае придется делать слишком широкий изгиб, что в условиях ограниченности пространства чаще всего неприемлемо.
• Из-за недостаточной глубины ступеней подступенок по правилам не оборудуется.

Исключением в плане указанных параметров могут быть лестницы, выполненные в винтовом варианте исключительно из дизайнерских соображений. Тогда и ширина самой конструкции, и глубина ступеней выбираются в более комфортных для эксплуатации параметрах. Винтовая лестница имеет свои особенности Расчет размеров ступенек лестницы

Высота подступенка, глубина самой ступени – все эти параметры напрямую влияют на удобство пользования конструкцией. Наиболее удобной высотой ступени считается диапазон между 14 и 17 см, максимальной допустимой – показатель в 20 см. Оптимум высчитывается в зависимости от высоты помещения, где монтируется лестница, но всегда зависит от размера шага человека.

У параметров ступенек на крыльцо имеются свои нюансы

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Для расчета ширины шага лестничной конструкции, расположенной внутри дома, имеется простая формула: 2а + в = 60. В ней а – ширина ступени, в – ее высота. При проведении расчетов иногда приходится перебирать несколько вариантов параметров, чтобы определиться с идеальным размером ступеней лестницы.

Что касается количества ступеней, то его рассчитать, пожалуй, проще всех остальных параметров.

• Замеряется высота помещения. За нее принимается дистанция от чистового покрытия нижнего этажа до такого же уровня верхнего.
• Выбирается оптимальная высота ступени.
• Первый параметр делится на второй – получаем количество ступеней.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.

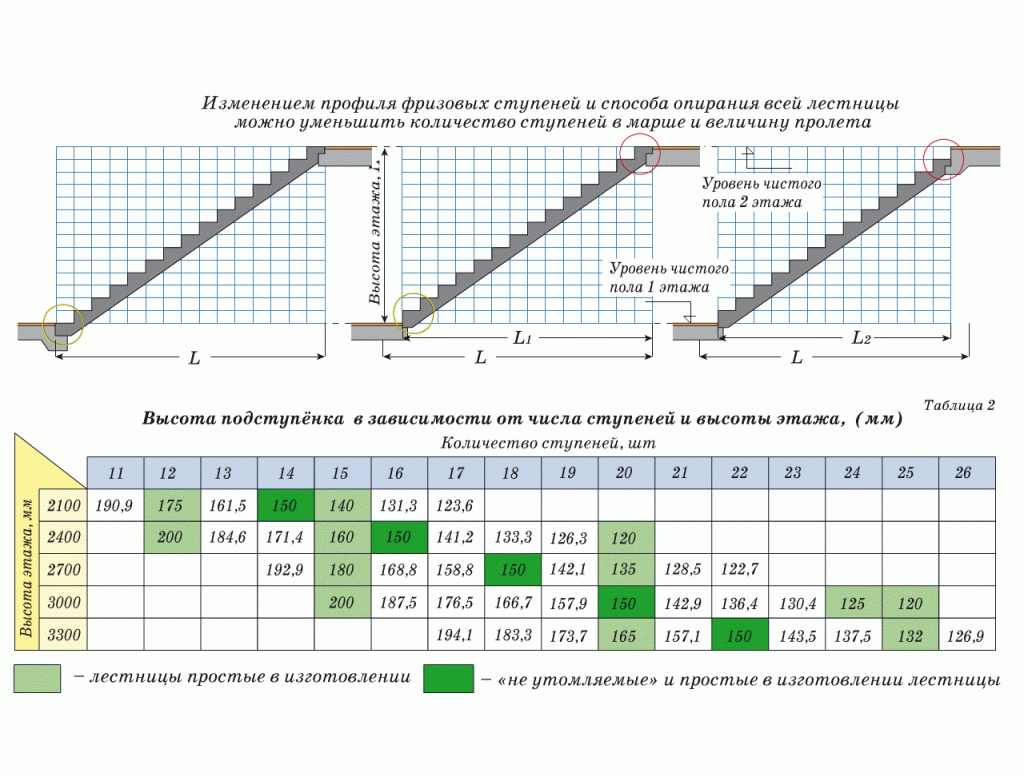

Предлагаемая таблица упростит расчеты размеров и количества ступеней, согласно стандартам

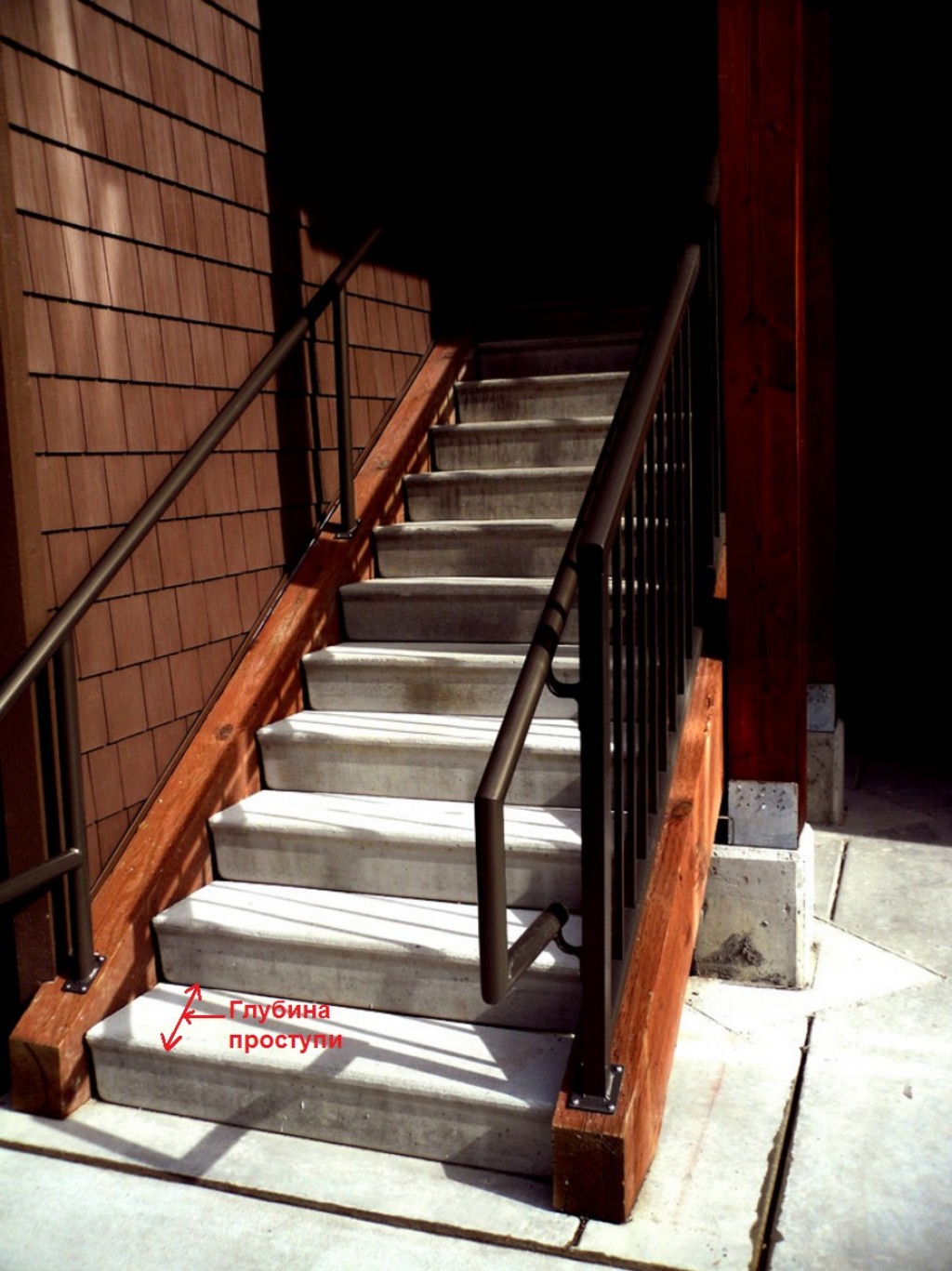

Безопасность и комфорт эксплуатации лестничной конструкции зависит также от соотношения глубины проступи и высоты проступенка. При сложении этих параметров проектировщик должен получить 46 см (плюс-минус сантиметр).

А чтобы проверить, насколько удобно будет безопасно подниматься и спускаться по лестнице, можно из ширины лестницы отнять ее высоту. Если на выходе получается 12 см, значит, вы разработали идеальную конструкцию.

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

Пример расчетов шага лестницы

Чтобы не затруднять себя возней с калькулятором, можете воспользоваться бесплатным онлайн сервисом, который рассчитает вам все необходимые параметры лестницы, в том числе и размеры ступеней:

Требования к ограждениям по ГОСТ 83

Данный стандарт устанавливает нормативы обустройства лестничных ограждений для маршей, оборудованных более чем тремя ступенями. Он распространяется на балконные лестницы и ограждения крыш.

При установке железных ограждений данного типа следует придерживаться правил:

• Стойкость ограждения к нагрузкам должна составлять не менее 40 кгс при приложении усилий в любом направлении;
• Прогиб используемого металлопроката при указанной нагрузке не должен превышать 50 мм;
• Наружные опоры изделия обрабатываются специальными составами, исключающими возможность скольжения;
• При организации парных ограждений лестниц, пролет между правой и левой тетивой не должен быть менее 400 мм и более 800 мм;
• Проступок рекомендуется выполнять в пределах 300-340 мм;
• Пролет от площадки, с которой выполняется подъем, до крайней ступени предусматривается до 0,4 м;
• При организации вертикальных лестниц высотой более 5 м, необходимо устраивать полукруглое заднее ограждение или предусмотреть крепление троса, для присоединения страховочного пояса;
• Расстояние между дугами полукруглого ограждения возможно до 800 мм. Для усиления данной конструкции требуется использование трех вертикальных связей. Расстояние от крайней точки дуги до внутренней поверхности марша варьируется от 700 до 800 мм;
• Обслуживание стальных ограждений производится один раз в год. При испытаниях под нагрузкой, жесткость конструкции должна быть выше норматива на 20%.

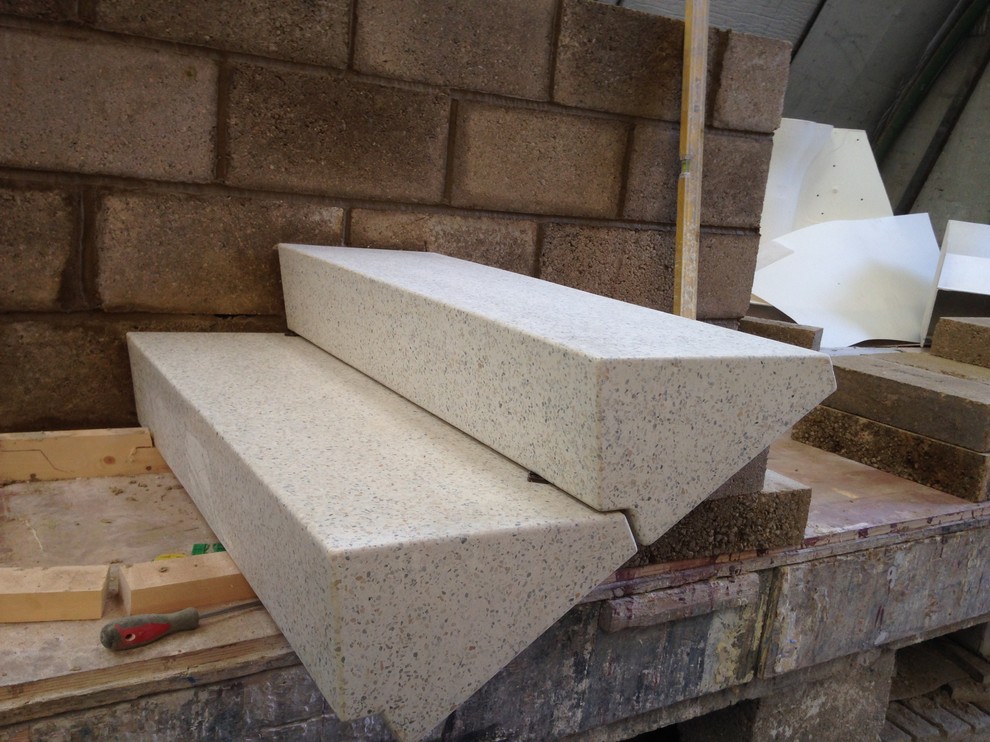

Варианты исполнения поверхности ступеней.

Соответствие ограждений и лестниц СНИП и ГОСТ позволяет добиться безопасной инфраструктуры в жилых и производственных помещениях.

Сколько стоят подступенники: цена изделий из бетона и других материалов

Стоимость подступенников напрямую зависит от материала их изготовления. Цена изделий из дерева определяется в соответствии с его породой, сортом и степенью качества. Цена изделий из плитки зависит от её состава, а также от наличия орнамента.

• буковые – 1300 рублей;
• ДПК – 2300 рублей;
• клинкерные (без орнамента) – 4200 рублей;
• сосновые – 1100 рублей;
• ясеневые – 3000 рублей;
• бетонные – 2500 рублей.

Таким образом, бетонные накладные подступёнки относятся к категории сравнительно низкого ценового диапазона, при этом отвечая на все заявленные требования по качеству и цветовому разнообразию.

О главном

Высота перил лестниц в частном доме – важный параметр, влияющий как на безопасность конструкции, так и на ее восприятие в окружающем пространстве. Характеристики лестниц регулируются нормами ГОСТ и СНиП, но они не такие строгие, как в общественных зданиях, и чаще всего определяют минимальные значения тех или иных параметров.

Независимо от материала, из которого изготовлена лестница, при проектировании задают минимальную высоту перил, расстояние между балясинами. Существуют и более специфичные величины (например, расстояние между перилами и стеной); влияние на окончательный вид лестничного марша оказывает и специфика помещения.

Поделиться:

• Facebook
• Telegram
• Twitter
• Pinterest

Из какого бетона производятся ЖБИ

Для производства бетонных ступеней с металлическим каркасом или без него используется несколько типов бетона:

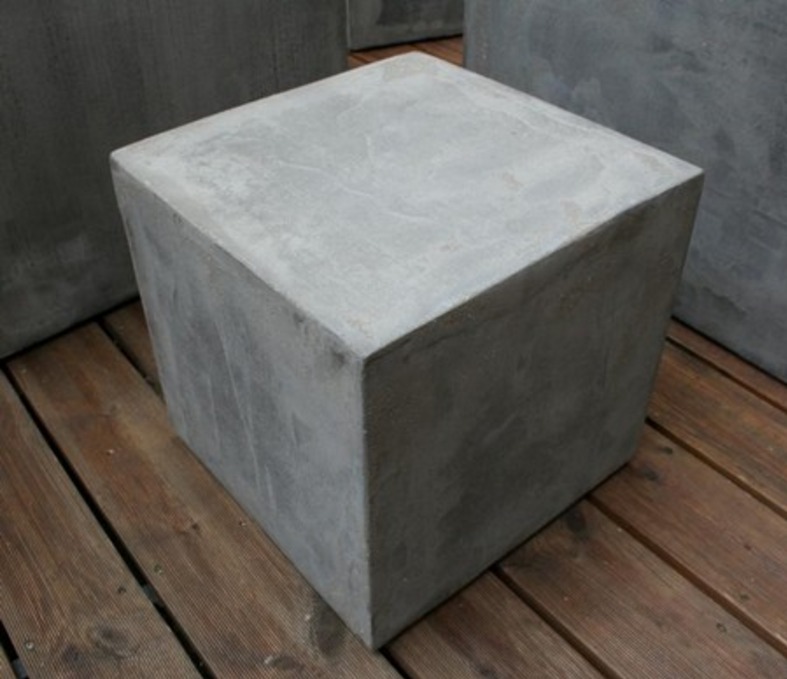

• Тяжёлый. Этот тип бетона самый распространённый. В зависимости от наполнителя его делят на марки и сферы применения. Тяжёлый бетон может быть изготовлен на основе кварца, песка, гравия. Изделия из него используют для наземных, подземных, подводных работ.

  Из тяжелого бетона изготавливают не только отдельные ступени, но и монолитные лестничные марши.

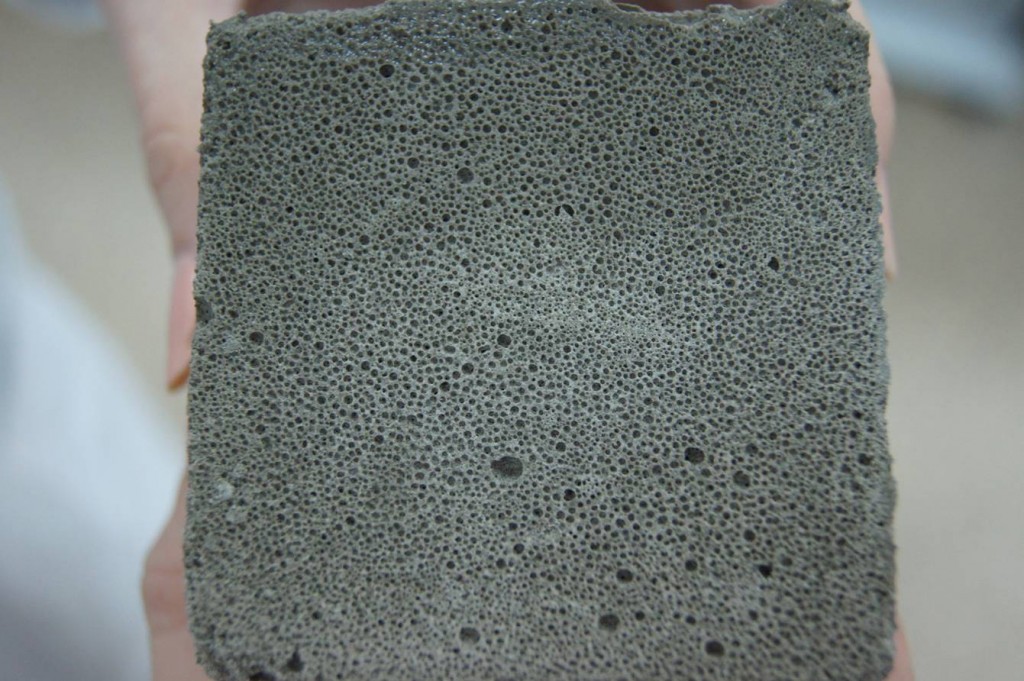

• Лёгкий. В срезе такой бетон напоминает пемзу. Он делается на основе органических и минеральных пористых заполнителей. Это может быть керамзит, вермикулит, арболит.

  Именно благодаря свое пористой структуре легкий бетон получил такое название.

Состав легкого бетона влияет не только на его характеристики, но и на внешний вид.

Несмотря на свою “неоднородность”, данный вид бетона очень прочен.

• Силикатный. Это современный тип искусственного строительного материала. Он изготавливается методом соединения в одну смесь молотого кварцевого песка, молотой негашеной извести и обычного кварцевого песка. В зависимости от заполнителя силикатный бетон может быть плотным, среднеплотным и ячеистым. Из него часто делают несущие и опорные перекрытия в зданиях.

  Блоки силикатного бетона
