Автоматика для гаражных секционных ворот: как не ошибиться в выборе

Разновидности моделей секционных ворот

Ассортимент ворот Дорхан включает конструкции различного типа и назначения. При выборе модели нужно учитывать габариты проема, размер помещения, толщину стен. Модель, подобранная с учетом этих параметров, будет проще установить и эффективнее эксплуатировать.

В линейке продукции DoorHan представлены такие ворота:

• секционные из сэндвич-панелей;
• откатные (сдвигаемые);
• складные;
• противопожарные;
• ангарные;
• гибкие из ПВХ (распашные, полосовые пленочные, рулонные скоростные);
• нестандартные.

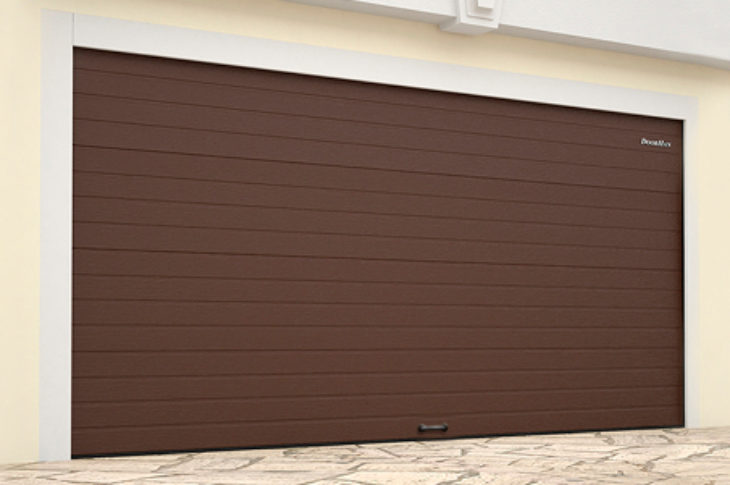

Ворота приспосабливаются производителем под индивидуальный заказ и самостоятельную установку. Например, все модели допускают врезку окна, двери без урона для функциональности. Самые популярные секционные и сдвижные модели. Секционные ворота закрывают гаражный проем путем последовательного подъема секций к потолку помещения. Компания выпускает девять серий секционных моделей. Пять серий YETT – простые, приемлемые по цене, имеют минимальные требования к проему, быстро устанавливаются. Серии RSD1, RSD2 пригодны к монтажу в любых помещениях, оборудованы пружинами растяжения или торсионным механизмом. Самая дорогая серия Premium включает модели с алюминиевой облицовкой, что делает ворота более прочными.

ангарные складские откатные гибкие противопожарные

Базовые варианты предназначаются для проемов шириной от 1,8 до 6 м, высотой от 1,8 до 3,1 м. Гарантийный срок эксплуатации составляет 10 или 25 тысяч циклов в зависимости от модели. Гармонично вписать ворота в любой дизайн поможет множество вариантов цветов, оттенков, имитаций под дерево, текстур материала.

Сэндвич-панели ворот имеют ширину 4 см, поверхность из оцинкованной стали с покрытием полимером. Внутри ворот пенополиуретановый материал. Пространство между секциями заполняется герметиком, что обеспечивает тепло-, звукоизоляцию и защиту от пыли. Предлагаемые дополнительные аксессуары – доводчики, пороги к калиткам, ригельные замки, ручки, фотоэлементы.

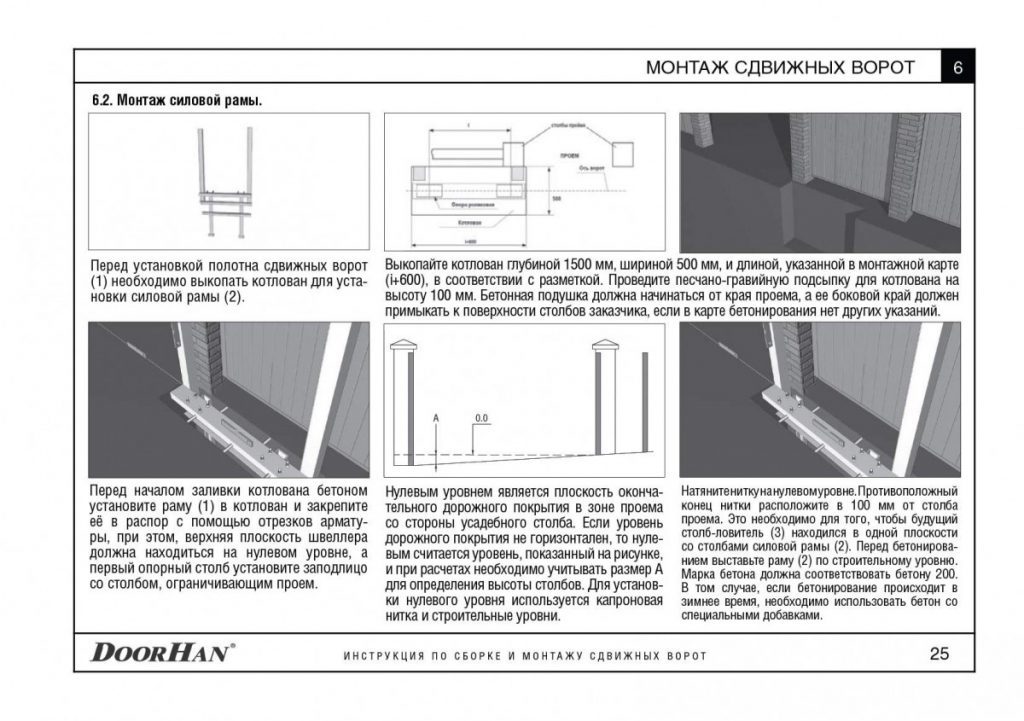

Откатные ворота действуют по принципу сдвижения вбок, открывая проем. Такие механизмы удобно использовать в местах частого проезда транспорта. Они экономят пространство, сдвигаясь вдоль забора, ограждения. Для их функционирования не нужно чистить лед, листья. При отсутствии электричества механизм без труда открывается вручную. Секции могут крепиться опорным или подвесным способом.

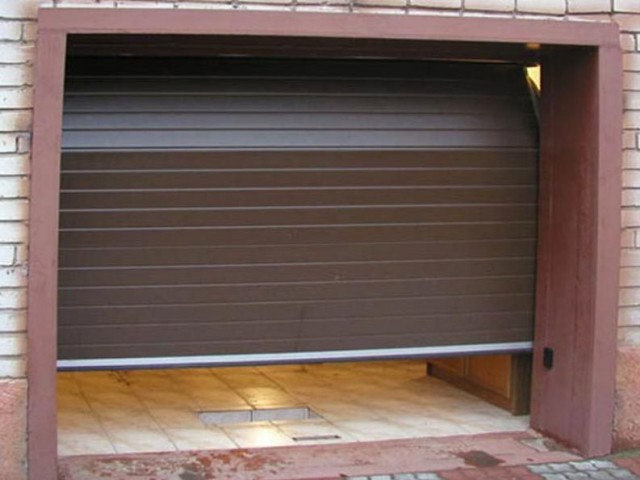

Рольворота работают за счет наматывания полотна на вал, расположенный под потолком. Механизм не требует много пространства. Подъемно-поворотные системы состоят из стального листа, который поднимается под потолок, и требует наличия достаточного пространства.

Проверяем качество монтажа

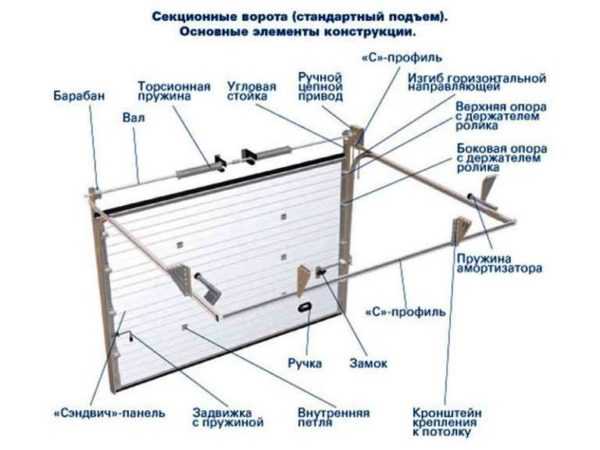

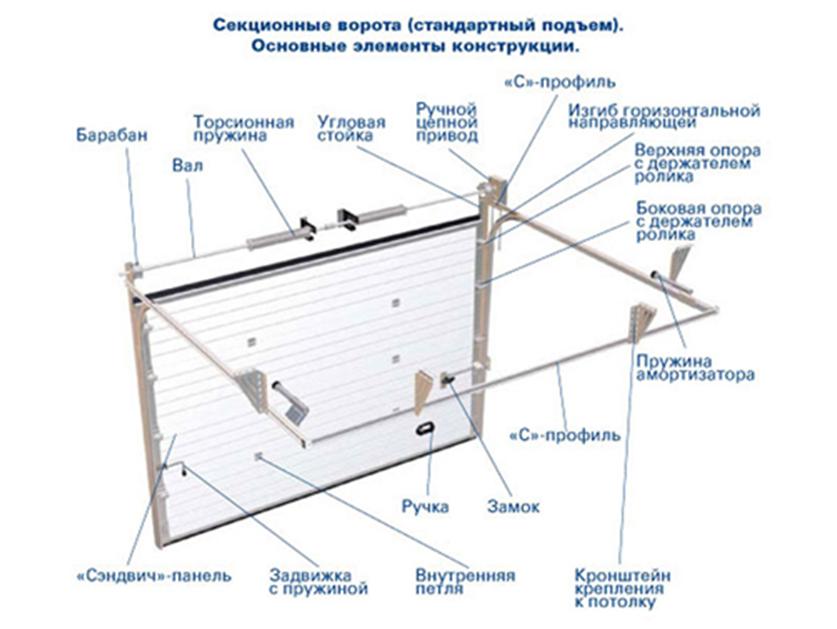

Правильно смонтированные ворота легко двигаются по направляющим. Их ход обеспечивают балансировочные пружины и боковые ролики. Если ворота застревают, не доходя до конца, или не поднимаются вверх, — значит конструкция смонтирована неправильно.

Если полотно легко опускается до метровой отметки над уровнем земли, значит балансировочные пружины настроены правильно. Небольшое усилие — и ворота продолжат свой ход.

Балансировочные пружины должны немного провисать, чтобы износ сводился к минимуму.

Ролик обеспечивает прилегание полотна к переднему уплотнителю. Необходимо проследить, чтобы он вращался без усилий, обеспечивая надежность конструкции.

Воспользуйтесь способом профессиональных монтажников и проверьте конструкцию на герметичность. В темное время суток включите свет в гараже и опустите полотно: щели между направляющими и откосом будут подсвечиваться. Таким же образом проверяется наличие щелей с внутренней стороны, но в светлое время суток. Наличие щелей приведет к промерзанию помещения в холодное время года.

Компания Alutech за долгие годы работы создала совершенную конструкцию ворот для комфортного использования, однако неправильный монтаж может испортить любой механизм. Профессиональные монтажники четко знают предназначение каждого элемента конструкции, поэтому ошибки в установке сведены к минимуму. Помните, что от правильной установки зависит не только надежность и долговечность, но, самое главное, безопасность эксплуатации подъемно-секционных ворот. При самостоятельной сборке вы невольно можете допустить ошибку, которая обнуляет системы безопасности, предусмотренные холдингом «Алютех».

Гаражные ворота | Поделиться статьей:Вам также может быть полезноГаражные ворота Как рассчитать размер секционных ворот? Гаражные ворота Безопасность секционных ворот Гаражные ворота Чек-лист по выбору секционных ворот

Скидка до 27% на промышленные секционные ворота

Закажите установку изделия и получите выгодное предложение от нашей компании на промышленные секционные ворота Alutech серии ProTrend. Подробности по телефону!

Оставьте заявку и получите скидку 25% Акция действует до: Обязательно к заполнению! Обязательно к заполнению! Нажимая на кнопку, вы соглашаетесь на обработку персональных данных. * — поля обязательные для заполнения или позвоните по телефону, менеджер сделает предложение специально для вас! 8-800-707-90-45 ежедневно с 9-00 до 21-00, звонок бесплатный

Регулирование натяжения тросов

Задача состоит в том, чтобы добиться такого натяжения троса, при котором он будет натянут с достаточной силой, но без риска порыва. Кроме того, большое значение имеет одинаковая сила натягивания канатов с двух сторон полотна, иначе может проявиться перекос секций. Это ведет к их повреждению, большому ремонту или замене элементов полотна ворот. Поскольку секционные ворота производятся с неразрезным и разрезным валом, то регулировочные работы для этих двух видов несколько отличаются. Но, и в том, и в другом случае работы по регулировке автоматики следует начинать с глубокого расслабления тяговой пружины.

Этап Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

Ворота

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Универсальность монтажа автоматических секционных ворот для гаража

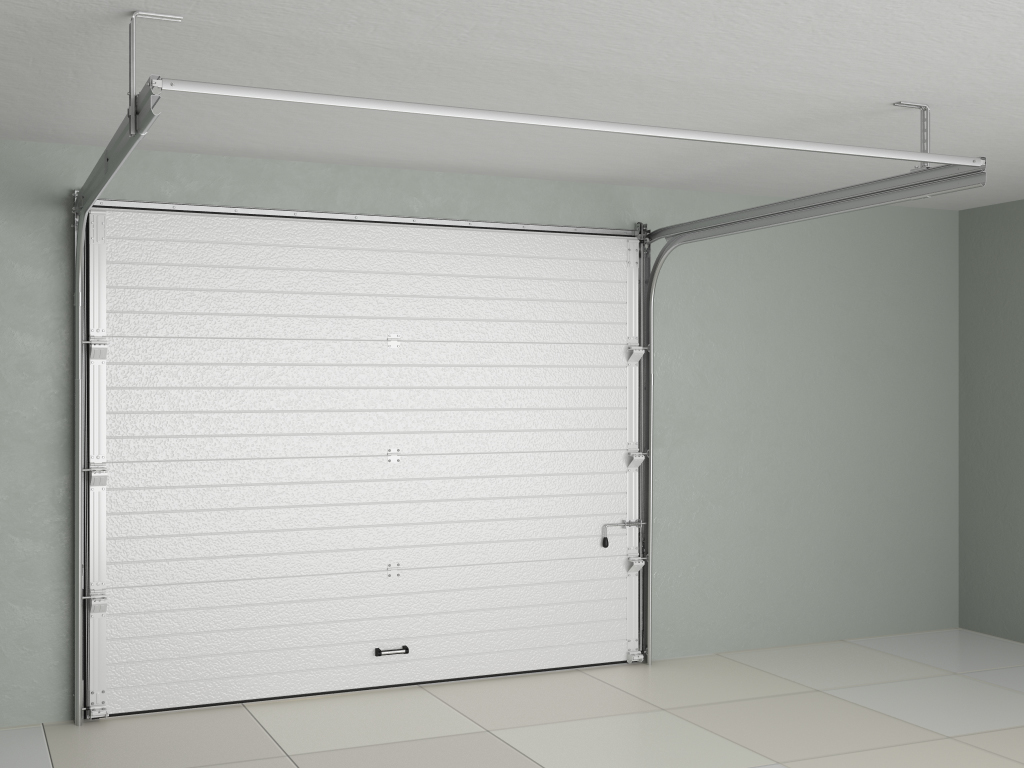

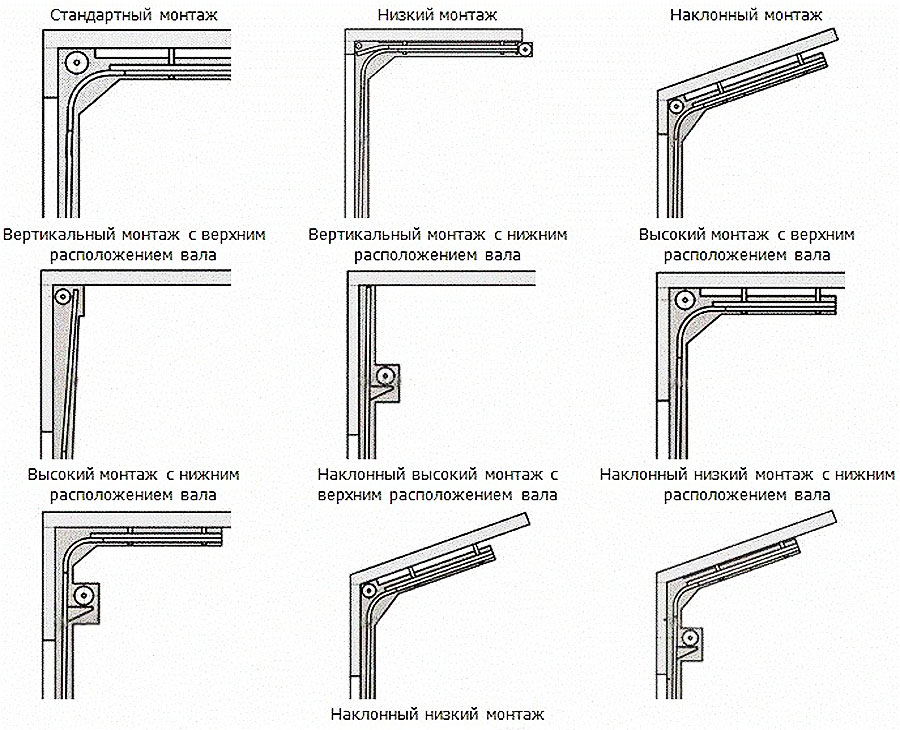

Конструкция секционных ворот Алютех легко адаптируется под конкретные требования монтажа. На схемах выше показаны два основных метода установки направляющих:

• стандартный — применяется для установки направляющих при нормальной высоте перемычки над гаражным проемом;
• низкий — метод позволяет выполнять монтаж ворот для гаража на проемы с низкими перемычками за счет увеличения глубины вхождения полотна внутрь помещения.

Также установка секционных ворот возможна на проемы с высокими перемычками и в помещения с наклонным потолком. Комплект направляющих может не включать в себя угловые профили, если полотно при открытии поднимается строго вертикально (необходим достаточный запас высоты стены над проемом).

• Схема гаражных ворот
• Ворота для Севера

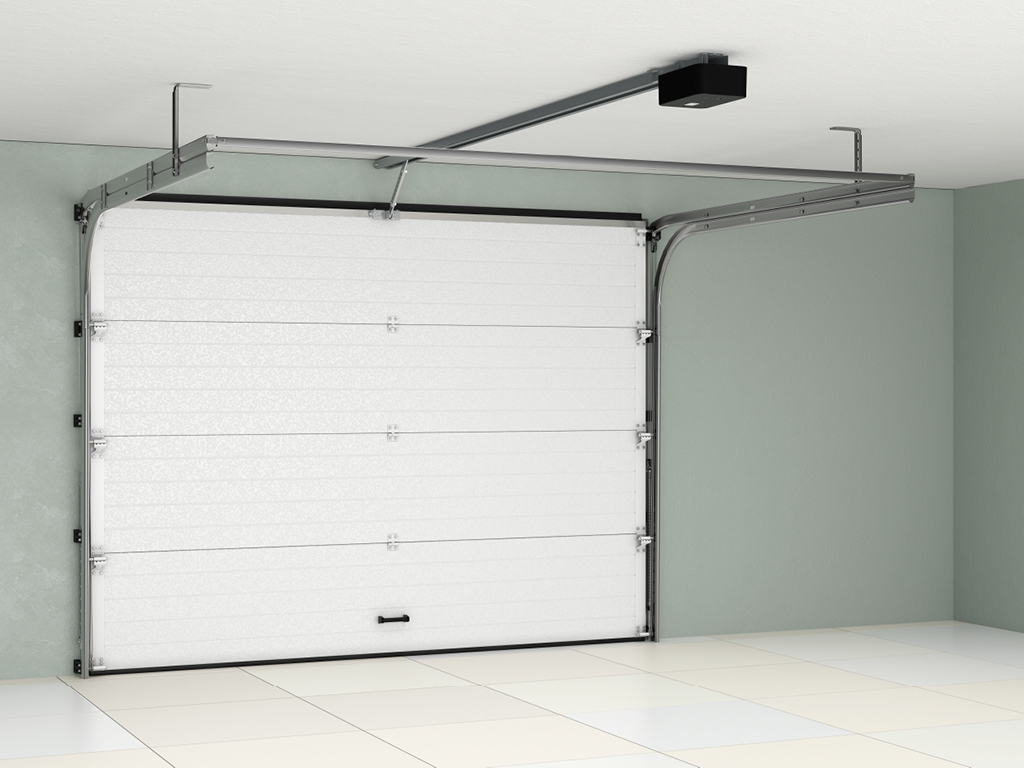

Каким должен быть привод?

Если с пультами управления и монтажными наборами все предельно ясно, то на функциональных возможностях непосредственно привода следует остановиться более подробно. Итак, какими дополнительными качествами должна обладать автоматика?

Прежде всего, надежностью. Очень важно, чтобы все основные элементы привода были выполнены из качественного и прочного металла — это поможет продлить срок службы моторов.

Кроме того, автоматика должна быть удобной. Многим из нас знакома ситуация, при которой радость от удачного приобретения быстро сменяется разочарованием. Причиной этому является бесчисленное множество сложных настроек. Поэтому грамотные производители стараются сделать интерфейс настройки привода доступным для каждого.

Еще один важный нюанс, который стоит учитывать, — наличие возможности ручной разблокировки привода в случае перебоев с подачей электроэнергии. Помимо этого, проблем с открыванием и закрыванием ворот в экстренных ситуациях можно избежать путем подключения привода к резервному источнику питания.

Если в гараже отсутствует дополнительный вход, например, через калитку, то разблокировку привода можно вывести непосредственно на полотно, подсоединив ее к ригельному замку. Если дополнительный вход есть — наличие замка и разблокировки необязательно, ведь ворота в таком случае можно открыть изнутри.

Устанавливая ворота, стоит также позаботиться об их безопасной эксплуатации. Избежать случайных травм при подъеме и опускании полотна помогают амперометрическая система защиты, которая в автоматическом режиме предотвращает наезд ворот на препятствие. Также очень полезны в плане безопасности фотоэлементы, которые помогают предотвратить контакт движущихся ворот с автомобилем или человеком. Дополнительно привлечь внимание к движущимся конструкциям можно с помощью сигнальных ламп.

Итак, подведем итоги: если необходимость в установке автоматики для вас является очевидным фактом, то покупать ее необходимо вместе с воротами: не стоит предварительно экспериментировать с разного рода ручными подъемниками. Конструкция электромеханического привода, а также его мощность и технические характеристики должны полностью соответствовать размеру гаражных ворот и условиям их эксплуатации. Что касается дополнительных решений, призванных повысить безопасность гаражных ворот (сигнальные лампы, фотоэлементы и пр.), то необходимость их установки каждый определяет для себя сам.

В целом, выбрать и установить автоматические секционные ворота можно и самостоятельно, не обращаясь к помощи квалифицированных специалистов. Если этот вариант для вас, то советы от пользователей FORUMHOUSE помогут найти правильное техническое решение и с успехом реализовать его на практике. Более того, для тех, кто привык все делать своими руками, предлагаем видеосюжет об особенностях установки секционных ворот.

Материалы для каркаса, обшивки

Для создания рамки рекомендуется использовать профильные трубы прямоугольного сечения 40*20 мм с толщиной стенок 2 мм.

Для поперечин, продольных балок хватит труб размерами 20*20 мм, толщина стенок остается такой же.

Материалом для направляющих вполне может стать швеллер шириной по 20 см.

Чтобы сделать коробку, куда будет ставиться привод, допускается брать брус размерами 100*50 мм или металлический уголок с полкой 50 мм.

Для обшивки отлично подойдут:

1. Профнастил. Отличается высокой прочностью, длительным сроком службы. Листы имеют защитное антикоррозийное покрытие. Сырье устойчиво к воздействию среды. В продаже широкий выбор цветов. Удобно резать на нужные фрагменты.
2. Дерево. Не столь популярный материал из-за подверженности гниению, порче насекомыми. Пожароопасен. Перед монтажом любые деревянные детали нуждаются в защитной обработке. Прочность в разы ниже, чем у профлиста. Из плюсов – низкая цена, красивый вид.
3. Оцинкованная сталь. Подходит для обшивки ворот. Покрыта защитным антикоррозийным составом. При крепеже нужно быть внимательным, чтобы не повредить защитный слой, иначе материал начнет ржаветь.
4. Сэндвич-панели. Материал практичен, моется. Установка простая. Обладает отличными тепло- и звукоизоляционными свойствами. Пожаробезопасен.

Чаще всего владельцы для обшивки ворот выбирают профнастил или сэндвич-панели.

Для утепления рекомендуется брать плиты пенополистирола, минеральной ваты или пенопласта.
