Подготовка проема: маркетинговый ход или осознанная необходимость
Первые ключевые факторы для установки ворот — размер и конструкция проёма. И если с первым, как правило, проблем не бывает, то со вторым возникают сложности.
Конструкция проема
Скорее всего, при строительстве вы не учитывали технические параметры для установки ворот и работаете с имеющимся проемом. Если же вы строили гараж непосредственно под подъемно-секционный механизм, то переходите к следующему пункту.
При выезде на объект замерщик сначала измеряет перемычку и пристенок. Исходя из этого, он определяет, какой вид монтажа вам подойдет.
Перемычка — расстояние от верхнего края проема до потолка. Она крайне важна при монтаже ворот, так как ее размер определяет возможность установки того или иного подъемного механизма. Минимальная высота притолоки для гаражных секционных ворот составляет 100 мм при ручном управлении и 125 мм при автоматическом.
Минимальная высота притолоки для ворот с врезной калиткой — 150 мм.
Боковое расстояние от края проема до стены называется заплечником. В большинстве случаев необходимо иметь запас в 140 мм.
Часто заказчики забывают про важную величину измерения — глубину вхождения ворот. При планировании этот момент ускользает от строителей, но при недостаточной глубине гаража и большой высоте проема ворота могут упереться в заднюю стену помещения. Для комфортного использования ворот нужно, чтобы глубина гаража была больше высоты проема не менее чем на 400 мм.
Если планируете автоматизировать ворота, не забывайте, что электроприводу тоже требуется место.
Подводя итог, повторим, что размеры гаражного проема должны составлять:
- высота перемычки — от 100 мм при ручном управлении и от 125 мм при автоматическом;
- высота перемычки для ворот со встроенной калиткой – от 150 мм;
- ширина заплечника — от 100 мм;
- глубина гаража должна быть больше высоты ворот не менее чем на 400 мм.
Если запутались с измерениями, позвоните в нашу компанию. Мы пришлем опытного сотрудника, который поможет разобраться с замерами и проконсультирует по поводу установки и монтажа.
Подготовка проема
Казалось бы, что сложного в проеме гаража? Однако, ошибки с подготовкой боковин встречаются повсеместно. Обратите внимание на материал, из которого возведен гараж.
Идеальный материал для строительства — бетон или полнотелый кирпич. К ним прекрасно крепятся направляющие, а также их не нужно усиливать. Гаражи из пеноблоков или пустотелого кирпича обвязывают стальным уголком для обеспечения надежного крепления или монтировать дополнительный слой из кирпича, сужая проем.
После подготовки конструкции штукатурят откосы. Помните: даже минимальное отклонение от нормы может привести к заклиниванию воротного полотна.
Допустимая погрешность отклонения рабочей поверхности косяков – 1,5 мм/м, но не более 5 мм.
Обращаем ваше внимание, что заказывать установку ворот лучше после финального завершения отделки пола и стен. Это позволит обеспечить максимальное прилегание всех краев полотна к поверхностям.

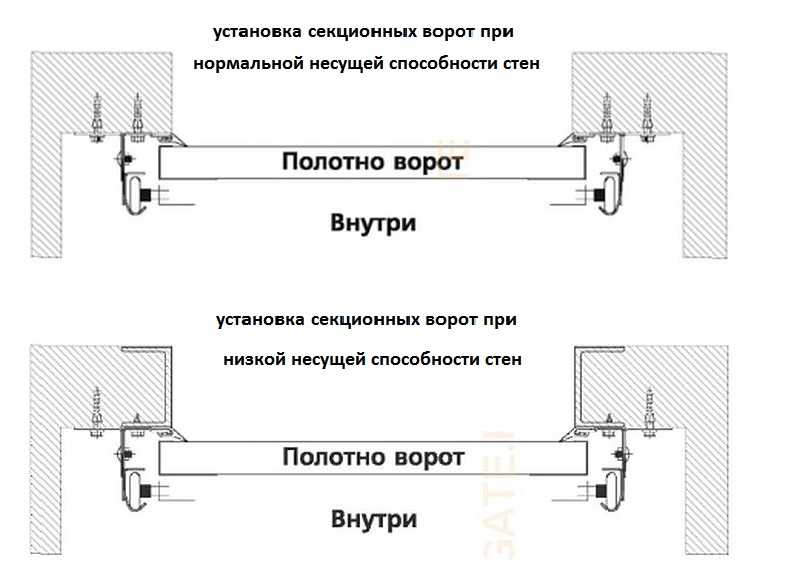

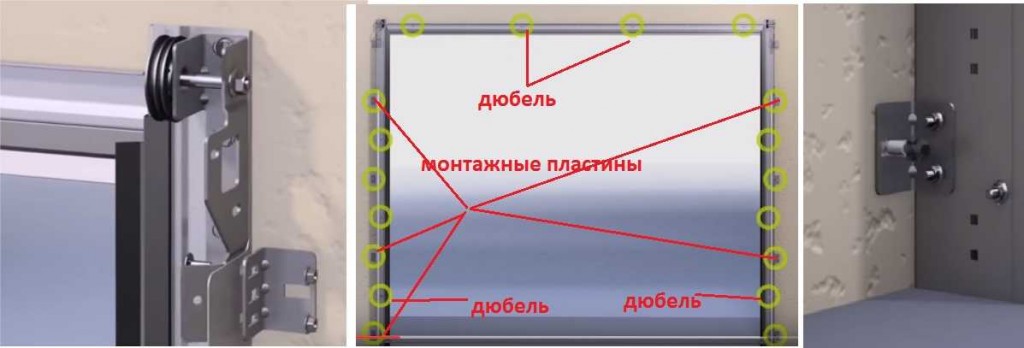

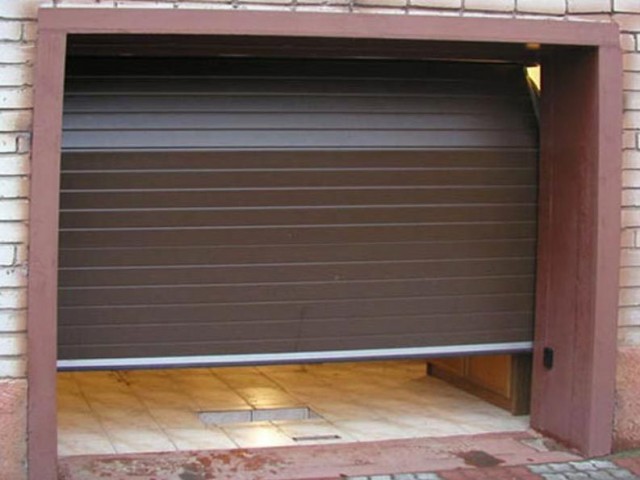

На оштукатуренный, укреплённый проём направляющие крепятся легко и надежно. Максимальное прилегание направляющих и полотна к проему обеспечивает должную теплоизоляцию помещения.
В случае отсутствия всех боковых перемычек используется монтаж типа «тоннель». Отдельно собирается П-образная рамка из прямоугольных труб с толщиной стенки 4-5 мм, которая и выполняет роль перемычек. И на нее крепится конструкция ворот, при этом проем несущественно сужается. С наружной стороны балка закрывается фальш-панелью.
Низкий монтаж гаражных ворот секционных от Алютех
Параметр |
Наименование |
Расчетная формула или значение |
H, мм |
Высота перемычки |
При открывании ворот вручную min 105 |
При использовании электропривода min 130 |
||
ET, мм |
Глубина вхождения ворот внутрь помещения |
RM + 580 |
DH, мм |
Координата точки подвешивания |
700 |
Н1, мм |
Размер, ограничивающий рабочую зону |
RM — 435 |
H2, мм |
Размер, ограничивающий рабочую зону |
RM — 95 |
LDH, мм |
Высота проезда в свету |
При открывании ворот вручную RM — 195 |
При использовании электропривода RM — 125 |

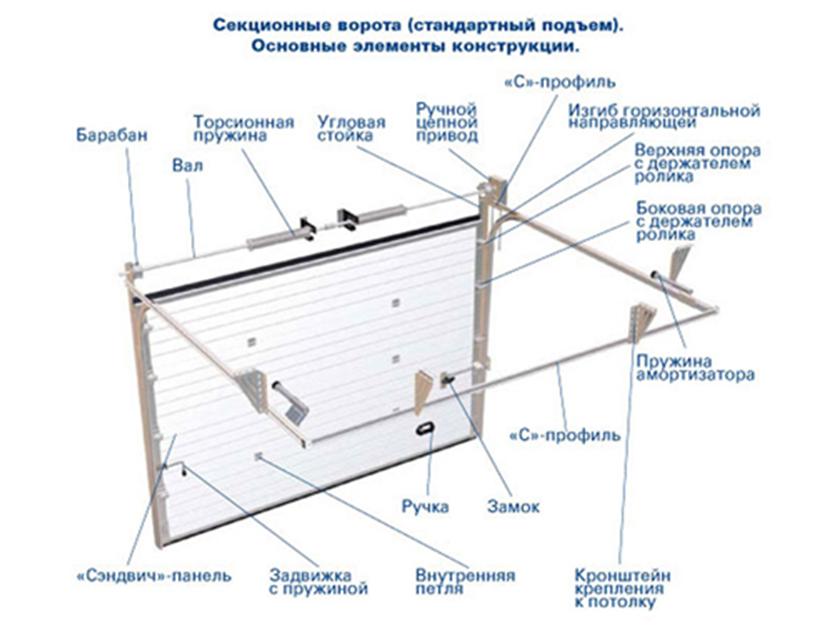

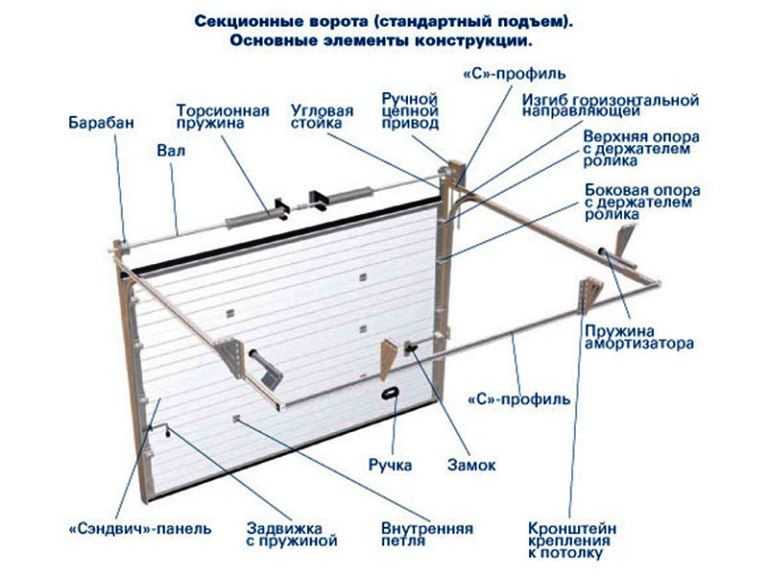

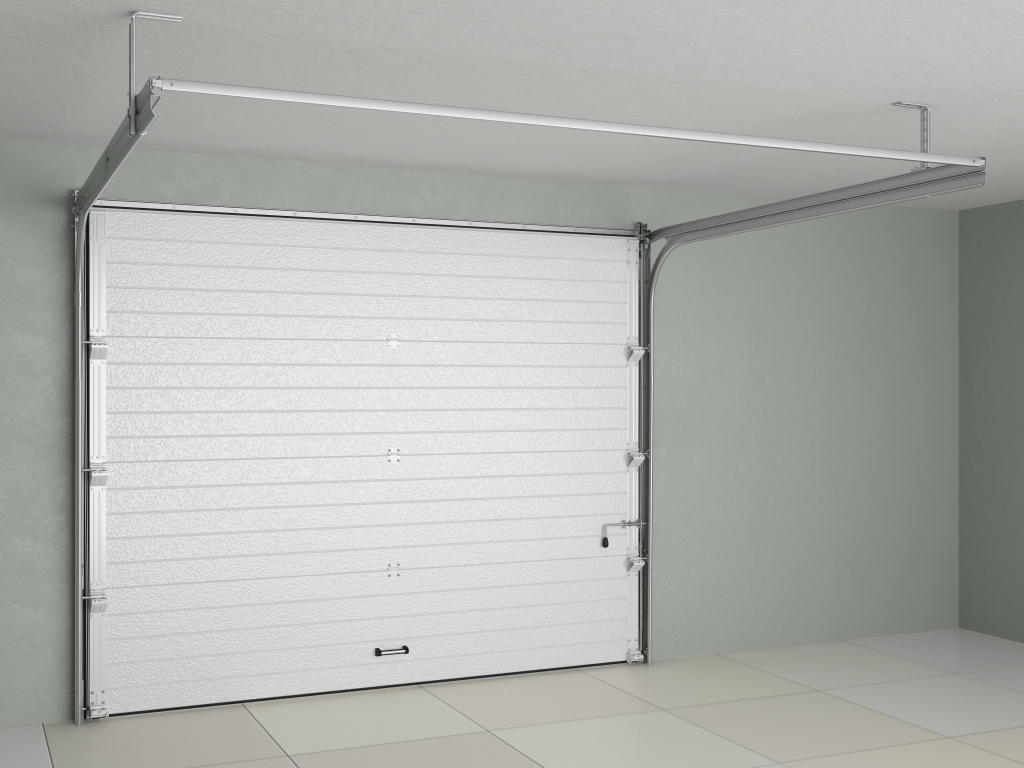

Секционные гаражные ворота Алютех имеют компактную и надежную конструкцию. Ее основными элементами являются следующие.
Подготовка к постройке: чертежи и схемы
Собираясь сооружать ворота, обязательно выполняют чертёж, который отражает размеры и расположение основных частей конструкции. Если планируется строить распашные ворота — самый популярный вариант — то перед составлением схем продумывают, какой будет длина створок. При этом учитывают ширину проезжей части и вид автомобиля (в случае сооружения ворот для гаража).
Длина створок распашных ворот должна подбираться с учётом ширины въездного участка
Обычно для распашных ворот делают створки длиной 1,5–2 метра. А стандартной высотой полотна, независимо от вида конструкции, считается показатель около двух метров.
Каркас и створки распашных ворот обычно выполняются из металлического профиля или квадратной трубы
Этап Замеры
Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
Сколько места нужно для установки привода?
Для монтажа основных элементов электромеханического привода между проемом ворот и потолком должен быть достаточный запас свободного пространства.
Wlad363 Пользователь FORUMHOUSE
Я строю гараж. Проем ворот будет представлять собой прямоугольник из швеллера — 100 мм. Итоговые габариты проема планирую такие: ширина 3 м и высота 2,25 м. Вопрос: какой размер ворот нужно заказывать, и какие еще параметры указывать, чтобы потом без проблем установить ворота и автоматику?
Подобными вопросами озадачено большинство пользователей, планирующих приобретать автоматические ворота. Заказными параметрами ворот являются исходные размеры проема. В данном случае следует указать следующие габариты изделий: 3000х2250 мм. Следует отметить, что размер полотна несколько больше, чем размер проема. Делается это для более плотной герметизации проема и улучшения теплоизоляции помещения.
Что касается дополнительных данных, представляем вашему вниманию основные параметры, которые помогут определиться и с необходимыми размерами ворот, и с моделью автоматического привода:
- RM — высота проема ворот;
- LDB — ширина проема ворот;
- Н — высота притолоки (расстояние от верхней границы гаражного проема до потолка);
- SL и SR — расстояния от краев гаражного проема до боковых стен.
Edis Пользователь FORUMHOUSE
Если сначала планируете установить только ворота, а автоматику докупить позже, то до момента заказа конструкций нужно как минимум проверить значение перемычки. Перемычка — это расстояние от верха проема до потолка. Она должна быть достаточной не только для установки ворот на первом этапе, но и для их последующей автоматизации. И, конечно же, лучше приобретать ворота и автоматику сразу в комплексе. В таком случае можно и на более выгодную цену рассчитывать (за выезд монтажников платим 1 раз) и все нюансы по установке предусмотреть. Например, наличие розетки для включения привода в сеть, аккуратный монтаж всей проводки и т.д.
В целом, по словам специалистов, для установки автоматизированных ворот, как правило, достаточно высоты притолоки 130-210 мм и бокового расстояния 125 мм. Но эти цифры могут меняться в зависимости от производителя, серии ворот, типа монтажа и т.д. Поэтому лучше уточнить требования к этим параметрам при заказе.
Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.
- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;
- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Рекомендуется на этапе планирования разработать подробный чертеж, эскиз будущих ворот, провести замеры, расчет количества материалов, составить смету.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.
Если гараж будет отапливаться, то перед усилением нужно сразу предусмотреть укладку теплоизоляционного материала.
Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Уголок берется усиленный, потому что его ширина полки должна быть в 1,5 раза больше, чем толщина створки.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.
Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.
Теперь нужно приступать к созданию другой рамы, которая будет под потолком:
- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
По периметру рамы рекомендуется приклеить резиновый уплотнитель, чтобы полотно в закрытом виде было полностью герметично.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
Перед покупкой автоматики важно убедиться, что выбранная модель привода подходит к воротам.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.
С целью продления срока службы резиновые уплотнители нужно обрабатывать смазкой из силикона, особенно зимой.
