Автоматические ворота с дистанционным открытием — основные виды

Автоматические распашные ворота используются для обрамления въезда на частную территорию довольно часто. Правильным образом отрегулированные механизмы, без проблем справляются с возложенными на них задачами, позволяя открывать доступ на собственную территорию с минимальными затратами усилий, максимальным уровнем безопасности и комфорта управления.

Ворота с дистанционным управлением своими руками

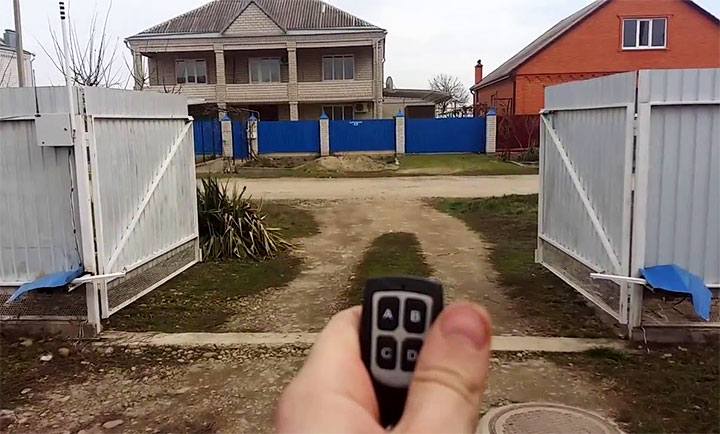

Автоматические ворота с дистанционным открытием – наиболее подходящий вариант для частного дома, который имеет массу преимуществ:

  • Для открытия и закрытия не нужно выходить из автомобиля, что очень удобно в плохую погоду.
  • Открытие ворот происходит менее, чем за 15 секунд.
  • Имеется возможность установки подсветки придомовой территории.
  • Устройство отличается надежностью и долговечностью.
  • Обеспечивается дополнительная безопасность, т.к. без пульта управления система не будет работать.
  • Если оборудование вышло из строя, открыть ворота можно специальным ключом.

Установить автоматику на ворота можно самостоятельно. В продаже представлено большое количество конструкции от разных производителей и по разнообразным ценам.

Автоматические ворота: особенности, достоинства и недостатки

Подобная въездная группа обеспечивает автоматическое движение створок. Чтобы процесс движения нужным образом реализовывался, требуется предварительно обустройство прилегающей территории.

Автоматика для ворот значительно облегчает повседневные действия человека, позволяя открывать, закрывать дверцы, без необходимости покидать транспортное средство. Для этой цели используется пульт, организующий дистанционное управление устройством.

Можно отметить такие достоинства подобной конструкции:

  • возможность проведения работ даже на ограниченной по площади территории;
  • невысокая стоимость (если сравнить с иными вариантами);
  • возможность движения в разные стороны;
  • большой выбор составляющих элементов для повышения функциональности устройства.
Автоматические ворота: особенности, достоинства и недостатки

Недостатки:

  • конструкция считается устаревшей;
  • существует вероятность некоторого провисания створок из-за того, что полотно обладает довольно серьезным весом;
  • не слишком длительный эксплуатационный срок;
  • необходимость подготовки фундамента, обустройства несущей балки.

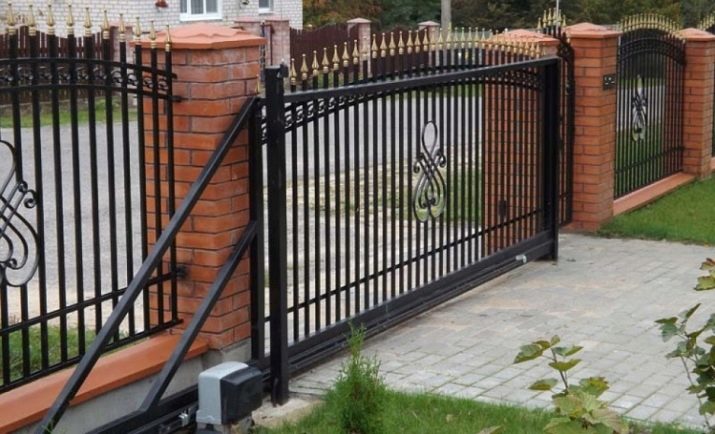

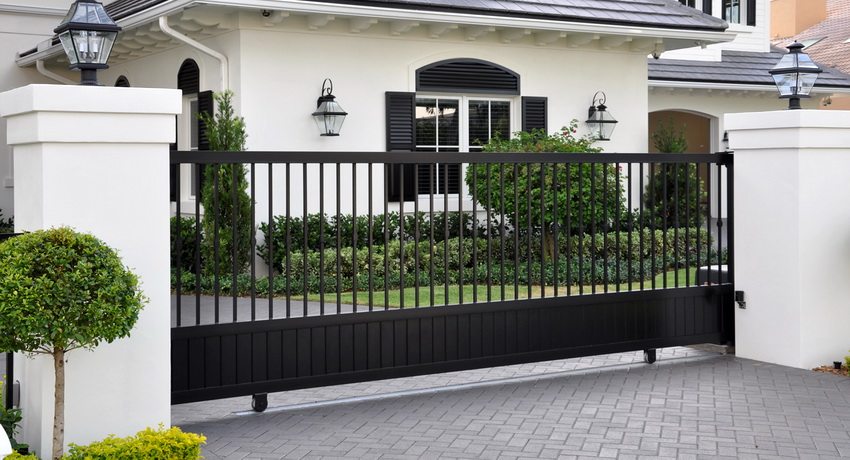

Откатные ворота подразделяют на такие виды:

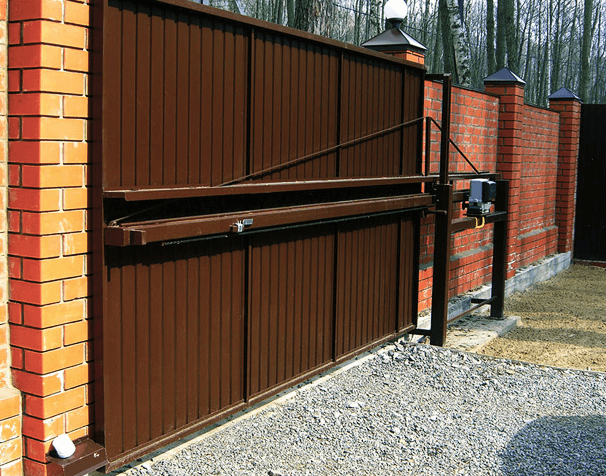

  1. Консольные: здесь полотно движется по роликам, что скользят по забетонированному фундаменту. Система отличается практичностью, надежностью, содержит направляющие, обычно размещаемые на верхней части гаража.
  2. Рельсовые: здесь створки уходят в сторону по специальным роликам, направляющей, размещенной прямо на проезжей части. Применяются достаточно редко, потому что требуют идеального выравнивания поверхности.
  3. Подвесные: такая разновидность представляет собой верхнее размещение направляющих, что задают движение створки, закрепленной на роликах. Высота полотна здесь не может превышать двух метров.

Преимущества автоматических ворот

Высокий спрос на автоматические конструкции обусловлен:

  • Электропривод, с помощью которого можно управлять открытием и закрыванием створок дистанционно, создает удобство и комфорт пользования.

  • Открывание ворот происходит быстрее.

  • Ворота обеспечивают безопасность и надежность.

  • Такие конструкции очень долговечны.

Понятно, что цена на автоматические ворота выше, чем механические. Но изделия будут работать долго и бесперебойно, только если они правильно установлены. Поэтому выбрать и заказать ворота лучше в нашей компании. Мы предлагаем высококачественные модели лучших производителей и гарантируем:

  • Долгую эксплуатацию.

  • Отличную прочность.

  • Повышенную функциональность.

  • Защиту от вандалов.

рольставеннаших ворот

Статьи по теме:

  • В чем преимущества автоматических гаражных и заборных ворот
  • Виды автоматических ворот и их особенности
  • Особенности ремонта автоматических ворот

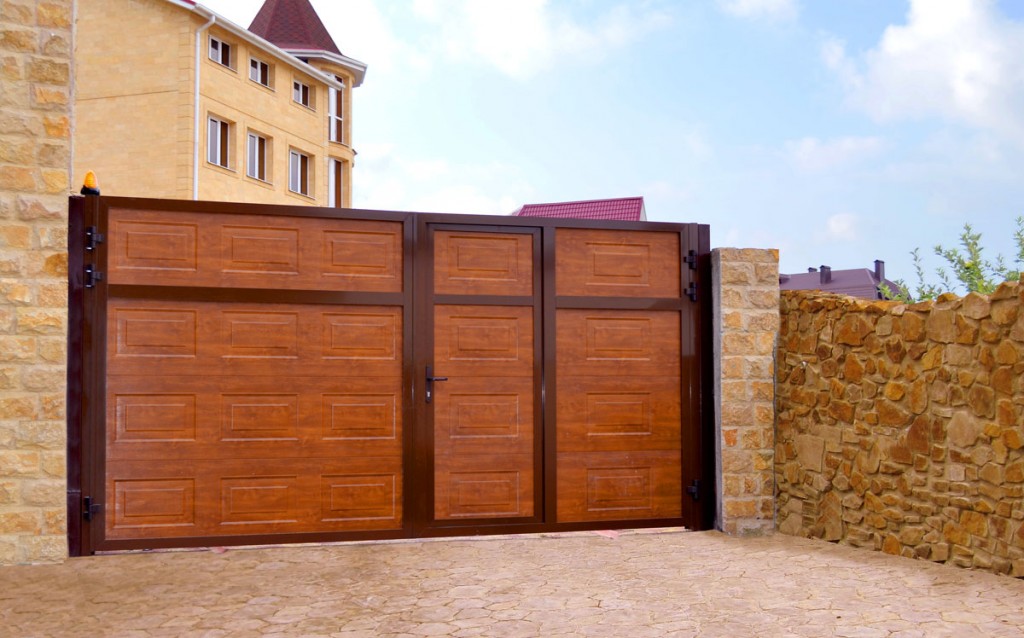

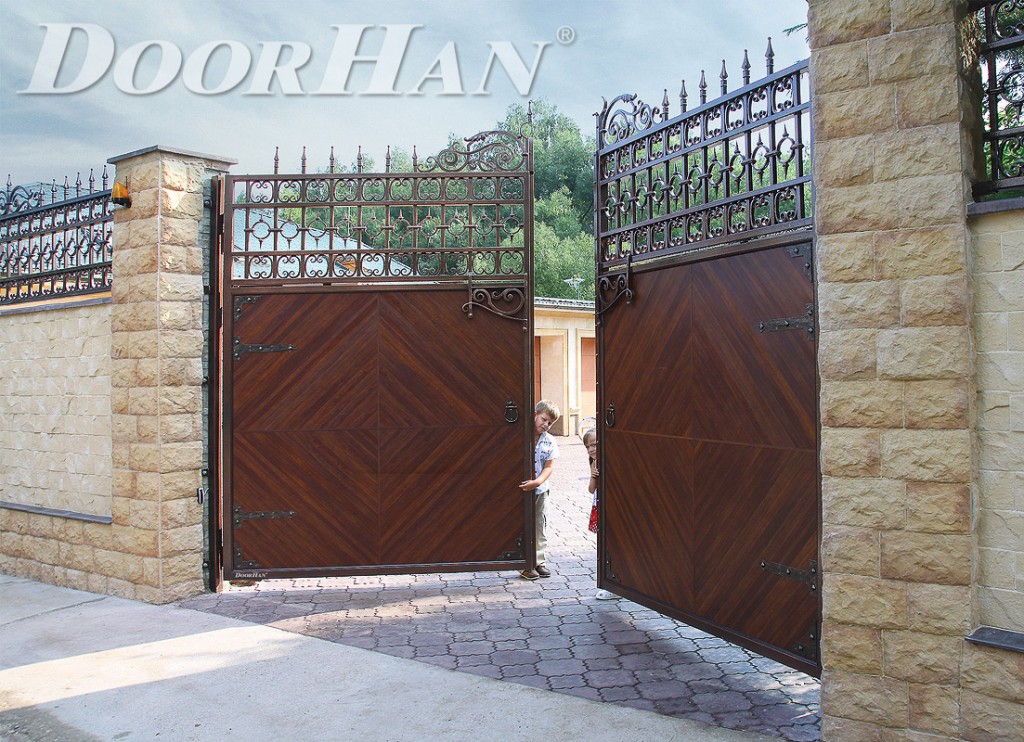

Распашные ворота – рекомендации по выбору

Подобные ограждения открываются нараспашку. Используемые в моделях приводы варьируются от механических до сложной программируемой электроники. Рекомендуется выбирать изделия в зависимости от вида охраняемого объекта и существующих потребностей.

Классификация распашных ворот по типу объекта

  • для дачи – габариты подбираются в зависимости от размеров участка, обязательно исключается возможность открытия снаружи;
  • для дома – в приоритете добротное качество, эстетичный внешний вид и современные запорные механизмы, по желанию возможно дополнительное декоративное оформление.

Особой потребительской популярностью пользуются металлические изделия из гладких или профильных листов. Створки соединяются методом сварки. Каркасы сварных конструкций обшиваются полоном.

Для обшивки воротных систем применяются разнообразные материалы, влияющие на особенности функционирования и финальную стоимость. Популярные виды наполнений:

  • из профнастила – полимерное покрытие со специальным защитным слоем;
  • из евроштакетника – оцинкованные металлические пластины гнутой формы.

Эксплуатационные преимущества распашных ворот:

  • простой монтаж и обслуживание;
  • высокий уровень безопасности;
  • повышенная ремонтопригодность;
  • длительный срок службы – до 50 лет;
  • бюджетная доступная стоимость.

Предлагаем оперативный заказ моделей любой формы и дизайна. Гарантия качества независимо от сложности конфигурации.

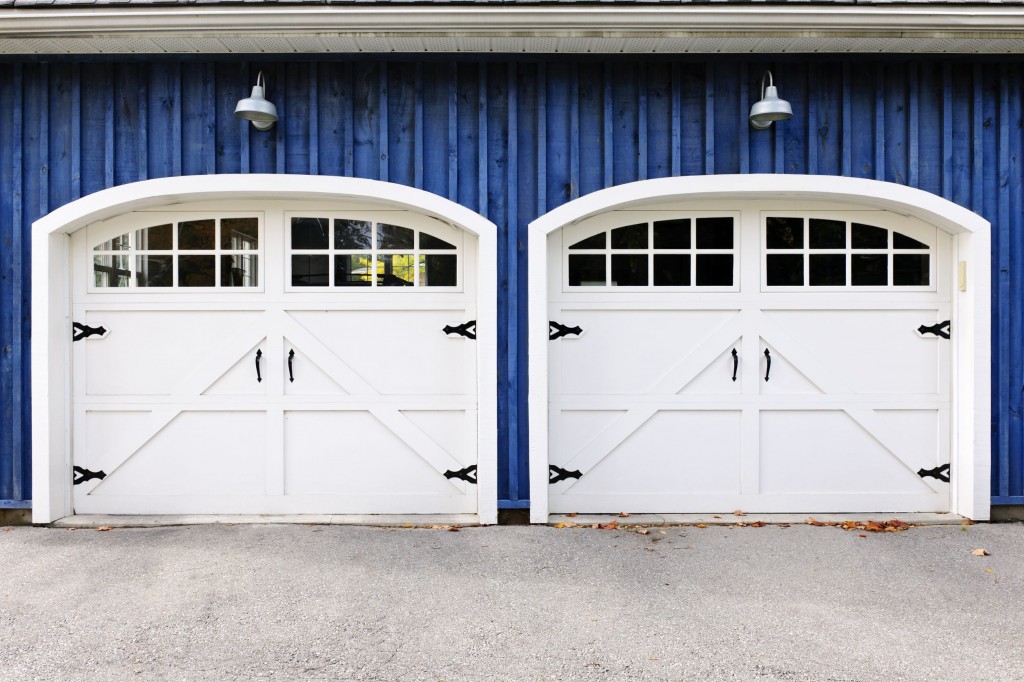

Установка автоматики для секционных ворот

Установленные секционные ворота прекрасно работают без автоматического привода и позволяют выполнять все положенные на них функции, но установка электропривода позволит сделать обыденный процесс открытия/закрытия максимально комфортным, обеспечит надежную фиксацию ворот в закрытом положении и сделает их эксплуатацию максимально безопасной для Вас и Вашего имущества. Конструктивно секционные ворота состоят из небольших панелей, которые соединены между собой поворотными петлями, а сами соединения закрыты герметичным уплотнителем.

Для автоматизации такого рода ворот используют специальные электроприводы, которые делятся на два вида:

  • с вальным приводом;
  • с цепным или ременным приводом.

Автоматика секционных ворот с вальным приводом

Имеет высокую мощность и большую интенсивность работы, что позволяет устанавливать такую автоматику на промышленные ворота, например, тяжелые ворота склада или ангара, которыми часто пользуются. Мотор электропривода такой автоматики устанавливается на стене по одну сторону ворот и подключается к приводу торсионного вала подъемного механизма. Прямое действие привода обеспечивает высокую мощность, бесшумную работу и долговечную службу.

Автоматика секционных ворот с цепным или ременным приводом

Менее продуктивная и менее мощная автоматика, которая чаще всего используется в домашних условиях для открытия гаражных ворот. Мотор электропривода такой автоматики устанавливается в центральной части потолка в нескольких метрах от дверного проема. От электропривода к воротам прокладывается специальная шина, на конце которой находится тяговой рычаг, жестко прикрепленный к полотну ворот. Внутри шины есть паз, в который укладывается цепь либо ремень, от чего и происходит деление (цепная или ременная передача привода). Цепная передача является более надежной, долговечной и не требует частого обслуживания. Ее минусом является излишний шум, что может вызвать дискомфорт в том случае, когда гараж является частью дома. Ременная передача в свою очередь является полностью бесшумной, но менее надежна и требует более частого обслуживания.

Практически каждый электропривод гаражных ворот имеет встроенную лампу освещения, которая включается при его запуске и освещает путь выезда и внутреннюю площадь гаража, что довольно удобно в темное время суток. Время отключения лампы настраивается по желанию, что позволяет беспрепятственно припарковать машину и покинуть гараж.

Вне зависимости от используемого привода (вальный, цепной или ременный), автоматика секционных ворот обеспечивает их надежную фиксацию в закрытом состоянии, что гарантирует защиту от несанкционированного проникновения злоумышленников. Управление приводами производится с дистанционного пульта или с кнопки установленной внутри защищаемого объекта. Для обеспечения безопасного закрытия или открытия ворот, каждый из приводов принимает сигналы от инфракрасных датчиков, которые фиксируют движение на пути ворот. Также, для открытия ворот в случае отсутствия электроэнергии, каждый привод оборудован рычагом разблокировки или комплектуется бесперебойным блоком питания с аккумуляторной батареей.

Как установить автоматику?

Перед установкой автоматики на ворота, нужно провести их детальный осмотр на наличие повреждений и плавность открытия/закрытия. Ворота должны открываться и закрываться по всей плоскости без каких-либо заминок и торможений. Это довольно важно, так как любые неисправности могут вывести из строя электропривод автоматики, что в итоге выльется в кругленькую сумму ремонта. Следующим шагом нужно измерить площадь полотна ворот и узнать их вес, чтобы правильно подобрать мощность привода. Для большей надежности рекомендуется выбирать привод с запасом по мощности порядка 30% от номинала.

После выбора автоматики можно начать монтаж и наладку. В основе любой системы автоматизации, лежит специальный блок управления, который управляет всей логикой работы системы и определяет ее функциональность. Установка блока управления производится в удобное для обслуживания место и к нему выполняется подключение всех элементов системы (привода, датчиков и других дополнительных элементов).

Также стоит помнить, что в некоторых случаях блок управления является встроенным в привод и не требует отдельного монтажа. Далее в соответствии с выбранным типом привода производим его крепление на потолке или стене. Привод подсоединяем к подъемному механизму ворот и жестко фиксируем. После этого подводим питание, заземляем все металлические части и делаем пробный запуск. Дополнительно можно произвести настройку работы в зависимости от функционала.

Особенности

Автоматические системы открывания ворот придумали для удобства и экономии времени. Потому и главный плюс – открытие/закрытие регулируется дистанционно.

В первом варианте покидать салон автомобиля не придется. На приводе монтируется приемник, который при наличии сигнала приводит в действие движок. Сигнал допустимо передавать как с пульта, так и с небольшого брелка, который смотрится как пульт, но небольшого размера.

Особенности

Плюсы системы: возможность настройки управления с мобильного телефона. Для этого на устройство устанавливается специальная программа. В обмене сигналов участвует спутниковая связь. По мобильному телефону допускается и отслеживание состояния автоматики. Система удобна тем, что включать/выключать движок можно находясь в радиусе действия приемника.

Первый минус системы:

Возможность перехвата сигнала, поступающего от пульта к приемнику. При выборе системы важно обращать внимание на качество кодирования сигнала.

Особенности

Второй минус:

У ваших соседей может оказаться устройство, которое работает на той же частоте, что и ваш приемник.

Надежность системы повышается изменением частоты приемника.

Особенности

Во втором варианте открытие ворот осуществляется кнопкой. Уровень комфорта определяется ее месторасположением. Минимальные действия: открыть окно, приподняться со своего места, протянуть руку и, наконец, запустить режим открывания створок. Вариант удобен как резервный, когда управляющий пульт потерялся, или перестал работать.

В закрытом состоянии ворота блокированы. Надежность определяется уровнем защиты механизма, который можно подобрать в зависимости от необходимости и размеров кошелька.

Главный минус всей автоматики – зависимость от подачи электричества. Без света гараж невозможно ни открыть, ни закрыть.

Особенности

Проблема решаема, причем несколькими способами:

  • При помощи системы разблокировки. Она допускает открытие автоматики вручную. Эту опцию производители включают в комплектацию почему-то как дополнительную, хотя обойтись без разблокировки невозможно.
  • Монтажом резервного источника электрического питания. Привод подсоединяется к аккумулятору (генератору), который будет являться альтернативным источником питания в экстренных ситуациях.

Дальше следуют видовые разновидности систем, зависящие от класса, качества, определяемого уровнем производства, конструкционным особенностям. Производители сегодня предлагают заказчику большое разнообразие. При этом, покупатель может выбрать сразу несколько автоматических систем одновременно.

Особенности

Особенности выбора автоматики заключаются в знании:

  • параметров направляющих;
  • видов механизмов;
  • мощности устройства;
  • показателей быстроты открытия/закрытия;
  • дополнительных возможностях при отсутствии электричества.

Соблюдение инструкции

Особенности

К каждой автоматической системе и электроприводу прилагается инструкция, в которой рассказываются правила эксплуатации и требования по безопасности. Вот самые простые правила по пользованию воротами:

  • на пути створок не нужно оставлять препятствий, так как в этом случае система с помощью датчиков зафиксирует предмет и остановит движение ворот. В случае, если таких датчиков нет, движение ворот становится небезопасным;
  • при использовании пульта не нужно держать палец на кнопке управления дольше 10 секунд;
  • автоматическая система программируется специалистом, и самостоятельно изменять настройки крайне не рекомендуется;
  • гаражные ворота нуждаются в регулярном обслуживании, которое выражается в смазке, протирке фотоэлементов и возможной наладке некоторых элементов.

В нашей компании можно заказать услугу наладки, ремонта, сервисного обслуживания любых вариантов гаражных ворот. Мы делаем работу качественно, оперативно и бесплатно консультируем по эксплуатации любой системы.

Заказать ворота с автоматическим открытием по выгодной цене

Прогресс не стоит на месте. В погоне за максимальным комфортом и безопасностью, многие устанавливают на ворота автоматический привод, что позволяет управлять движением створок дистанционно с помощью пульта.

Мы идем в ногу со временем, поэтому готовы предложить своим клиентам установку автоматики как для распашных, так и для откатных ворот.

Стоимость входных групп с автоматическим открывание выше, чем у механических. Однако цена компенсируется удобством управления движения створок. Чтобы получить расчет точной стоимости конструкции, обратитесь в отдел продаж по телефону на сайте.

Виды автоматических ворот

На сегодняшний день существует несколько различных конструкций ворот, в которых можно установить автоматику. Перечислим основные виды:

  • Распашные. Это двустворчатые автоматические ворота. Занимают много свободного пространства на участке или вне его. Устанавливаются практически повсеместно. Модель автоматики выбирается с учетом веса створок распашных ворот.
Виды автоматических ворот

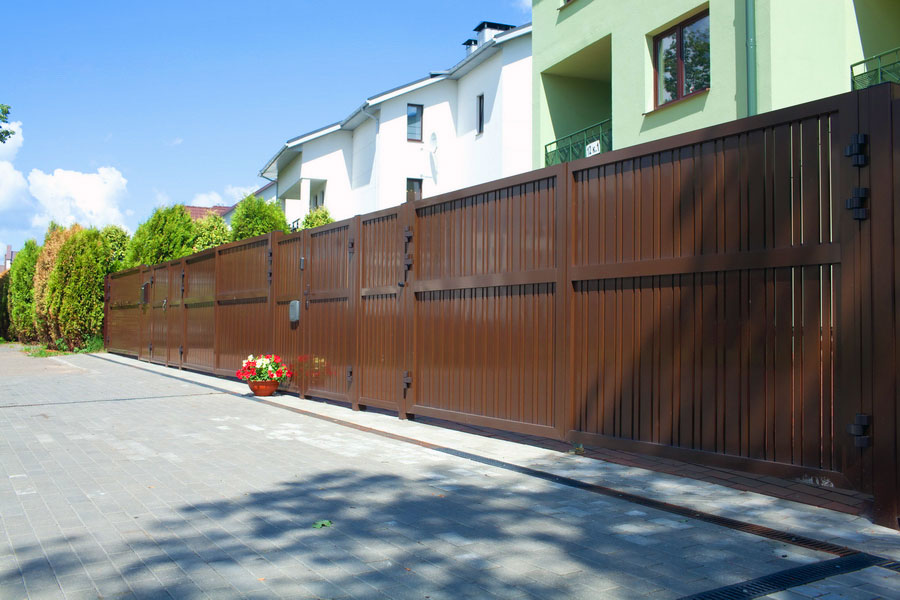

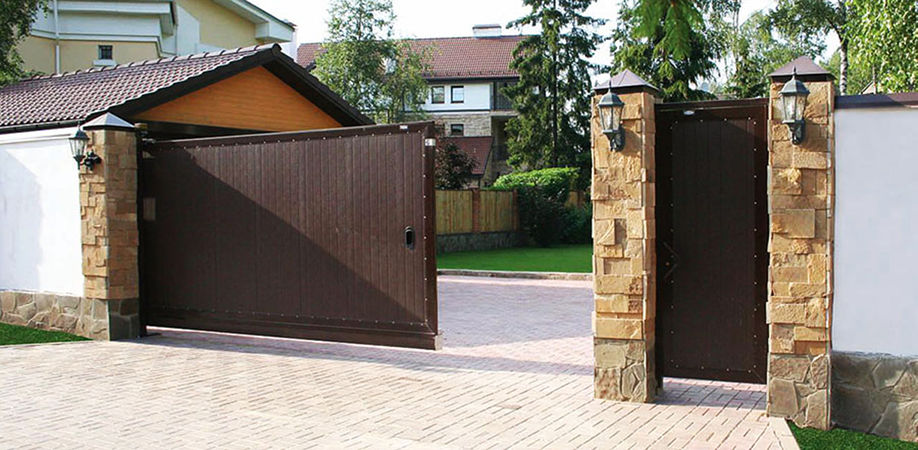

  • Откатные. Современные автоматические ворота. Имеют одностворчатую сложную конструкцию. Створка откатных ворот передвигается по роликовым рейкам. Одна часть автоматики закладывается в ленточный фундамент. Под остальные элементы требуется свободное пространство на участке. Откатные ворота применяются в частном секторе и в промышленности.
  • Подъемно-поворотные. Одностворчатые ворота, которые хорошо экономят свободное пространство. Открываются за счет поворота створки, которая движется по направляющим и фиксируется при помощи специального механизма в горизонтальном положении относительно потолка. Подъемно-поворотные ворота устанавливают в гаражах и на предприятиях. После монтажа автоматики дополнительного ухода требуют пружины. Также необходимо обращать внимание на створку, которая должна соприкасаться с полом без помех.
  • Рулонные. Встречаются в гаражах, на автомойках и СТО. Оснащены одной створкой, которая при открывании наматывается на специальный вал и фиксируется под потолком. Рулонные ворота занимают минимум пространства, бесшумные, прочные.
Виды автоматических ворот
  • Складные. Бывают одностворчатые и двустворчатые. Такие ворота часто сокращают ширину проема, но встречаются и эргономичные конструкции. Чаще всего их устанавливают в гаражах и в промышленных зонах.
  • Секционные. Ворота, изготовленные из прочных сэндвич-панелей. Одностворчатые, открываются и фиксируются под потолком, не занимая полезного пространства. Створка движется по направляющим. Секционные ворота с автоматикой устанавливаются в гаражах и на промышленных предприятиях.

Современная автоматическая система управления воротами включает в себя несколько элементов. В движение створки приводит электропривод. Место под его установку отводят перед монтажом ворот. Вместе с электроприводом устанавливается редуктор, а также электрическая или электронная система управления.

Виды автоматических ворот

Их разница состоит в том, что электрическая система работает только от кнопки, а электронная система может функционировать от кнопки, дистанционного пульта и даже от смартфона при установке определенной программы. Дополнительно монтируется домофон и сигнальные лампы для удобства передвижения в темное время суток.

Выбрать достойные по функционалности и подходящие под определенный проем автоматические ворота порой бывает достаточно сложно. Поэтому мы рекомендуем воспользоваться услугами нашей компании. Специалисты “Москомплект” помогут выбрать конструкцию ворот и модель автоматики в соответствии с вашим бюджетом. Мы гарантируем качество работ и соблюдение установленныех сроков.

Виды автоматических ворот

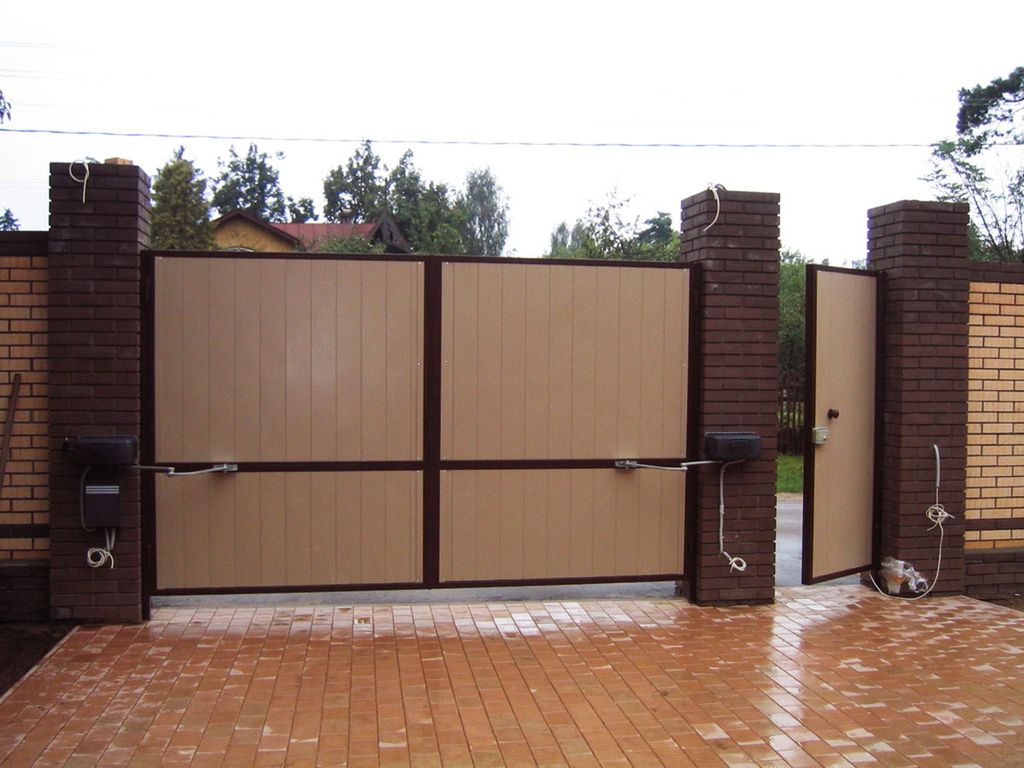

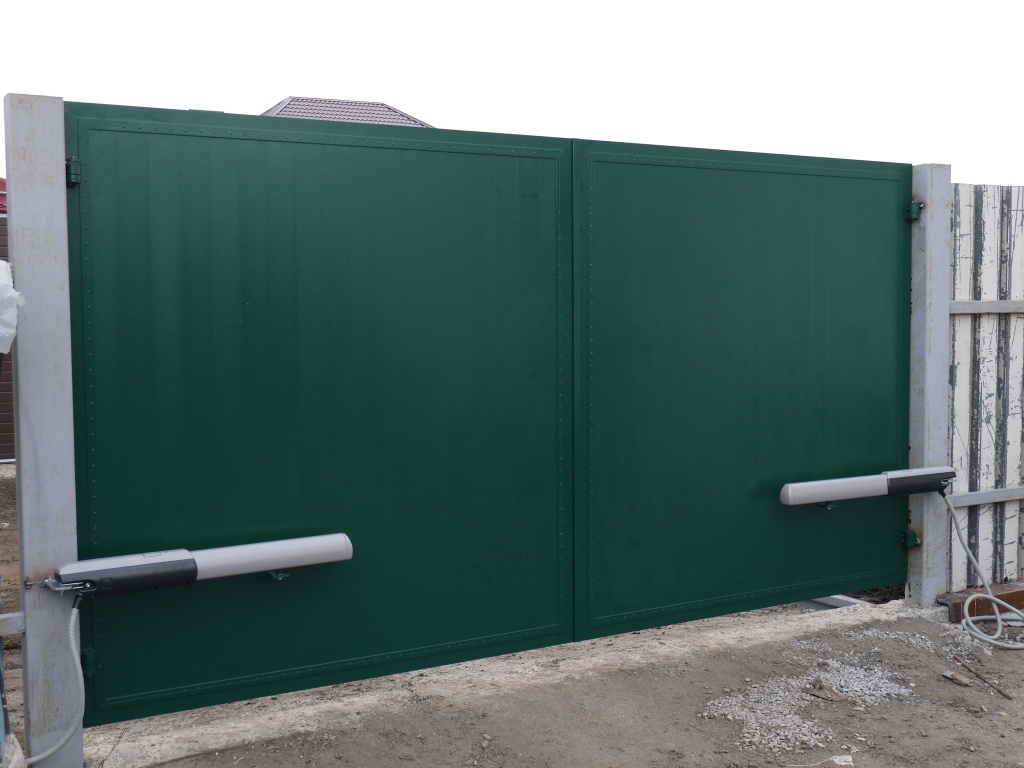

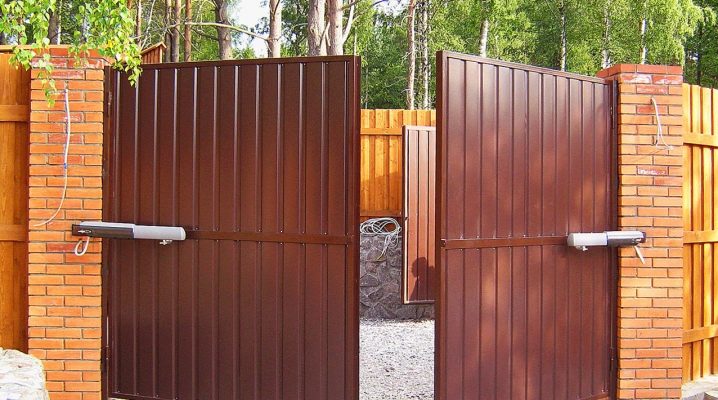

Дистанционное управление автоматических распашных ворот

Обеспечивается за счет установки на конструкцию автоматики. Для въездных групп предусмотрена установка линейных либо рычажных комплектов автоматики.

Преимущества линейных приводов для автоматизации:

  • удобство и надежность разблокировки;
  • функциональность блока управления;
  • выбор настройки;
  • плавность хода;
  • дополнительные аксессуары: резервное питание, фотоэлементы, электрический замок.

Пример возможной комплектации:

  • электропривод;
  • пульт дистанционного управления;
  • блок управления;
  • фотоэлементы и сигнальная лампа;
  • устройство управления и контроля доступа.

Преимущества рычажных приводов для автоматизации:

  • ударопрочный корпус;
  • долгосрочность эксплуатационных характеристик;
  • надежность разблокировки ключом;
  • выбор режима работы;
  • настройка скорости привода;
  • активация работы фотоэлементов на открытие.

Заявки на распашные автоматические ворота с дистанционным открытием принимаем по номеру телефона со страницы «Контакты» либо через электронную форму на сайте.

Распашные ворота с калиткой Предыдущий Распашные ворота с электроприводом Следующий

Принцип управления автоматическими воротами с помощью GSM-модуля

GSM-модуль является микропроцессорным устройством, предназначенным для управления исполнительными силовыми приводами. Необходимое условие для работы GSM-модуля – его нахождение в пределах зоны действия сети GSM.

Применение GSM-модуля для автоматических ворот позволяет организовать въезд большому количеству людей без использования дополнительных брелоков. Открытие двери заключается в звонке на номер SIM-карты, установленной в модуль: устройство принимает вызов, сверяет номер с базой данных пользователей, имеющих доступ, и самостоятельно обрывает связь. После чего на привод автоматических ворот выдаётся команда об открытии.

Звонок не тарифицируется, поскольку GSM контроллер после определения номера «сбрасывает» звонок.

Преимущества GSM-модуля очевидны:

  • Для въезда не требуются ключи, брелоки и другие средства идентификации.
  • Дистанционное управление: открыть ворота для курьера, клиента или гостя можно из любого места, что значительно снижает нагрузку на охрану.
  • Исчезают затраты, связанные с изготовлением и перепрограммированием кнопок и брелоков, для организации охраны требуется меньшее количество сотрудников.

Компания «Телеметрика» рекомендует использовать GSM контроллер «Модель E-01», который, кроме управления автоматикой ворот, имеет более широкий спектр применения. «Модель E-01» может контролировать температуру и программируется с помощью СМС в режимы термостата, расписания и таймера.

GSM модуль может применяться для открытия ворот и шлагбаумов, управлять отопительным котлом и различным электрооборудованием, с возможностью отправки аварийных уведомлений – например, при выходе температуры за требуемый диапазон или при отсутствии питания.

При слабом уровне сигнала есть возможность подключения выносной антенны. Для управления модулем требуется SIM-карта стандарта GSM 850/900/1800/1900 МГц.

GSM-модуль является удобным, экономичным, современным способом открытия/закрытия автоматических ворот.

Внутренняя разблокировка

Для внутренней разблокировки ролетной, секционной системы изнутри помещения или участка обычно есть специальный шнур. Он осуществляет открытие дверей вручную. Как правило, шнур свисает на 50-70 см с потолка, что дает возможность достать его, плавно потянуть. Это действие способствует активации размыкающих крюков, прикрепленных на каретках цепи. Полотно отцепляется от кареток на рейке, поэтому начинает свободно передвигаться. Чтобы потом привести полотно в положение закрытия, каретки требуется вернуть в исходное положение – тогда они снова скрепятся с крючками.

Помимо внутренней разблокировки есть и другие способы – но они внешние. Как правило, их реализуют в случае, когда отсутствует любой дополнительный вход на территорию или в гаражное помещение. Стоит отметить, что для внешней разблокировки потребуется монтаж цепного редуктора, воротка, ручки с замком.

Рукоятка, ключ безопасности

Этот механизм легко заменит использование разблокировочного троса. Им укомплектована любая система электрических приводов. Главная панель крепится к стене рядом с проемом, поэтому в будущем при необходимости разблокировать конструкцию сделать это можно безопасно и легко.

Рукоятка с ключом

Устройство работает по такому принципу:

  1. В воротах проделывается отверстие под цилиндр с ключом.
  2. При повороте ключа включается рукоятка – благодаря этому главные шестерни привода отсоединяются от шестерни редуктора.
  3. Рабочее полотно начинает свободно вращаться на валу, его легко можно поднимать вручную.

Цепной привод

Цепной привод помогает аварийно разблокировать ролетную или секционную конструкцию. Вручную их открывание в условиях, когда нет света, не получится по причине внушительной высоты.

Привод монтируется к стене рядом с проемом, соединяется с петлей рабочего полотна внизу. Описанная система оснащается длинной цепью – не меньше 8 метров. Это помогает аварийно открывать даже конструкции вышиной до 5 м.

Вороток

Механизм с воротком применяется, когда ворота не получается открыть без специальных приспособлений из-за высоты. Вороток не отдельный элемент, он функционирует вместе с главным приводом системы. Длина его – 3 м, позволяющая открывать полотно до 4,5 м.

Установка автоматики своими руками

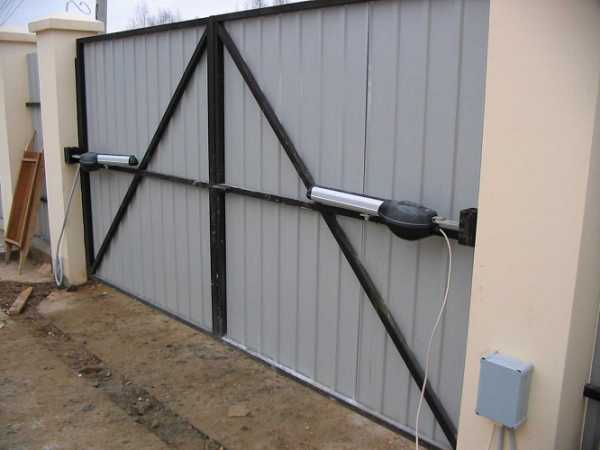

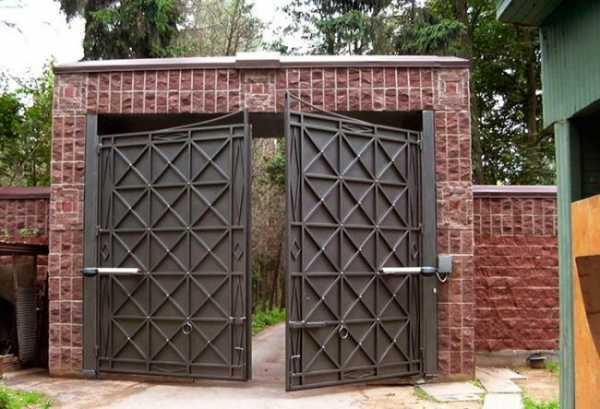

Наличие электропривода в распашных автоматических воротах — основное отличие от ворот, которые открываются вручную. Вы можете установить автоматические ворота своими руками.

Суть привода заключается в том, что с помощью редуктора двигатель приводит в движение рычаг. Комплект также состоит из: фотоэлементов, замка для разблокировки ключей, сигнальной лампы и блока управления.

Приводы и их характеристики

Приводы делятся по способу усилия и бывают:

  1. Линейные;
  2. Рычажные.

По принципу работы можно поделить на:

  1. Гидравлические;
  2. Электромеханические

По месту монтажа:

  1. Наземные;
  2. Подземные.
Установка автоматики своими руками

Схема с указанием количества жил электрических проводовЛинейные приводы

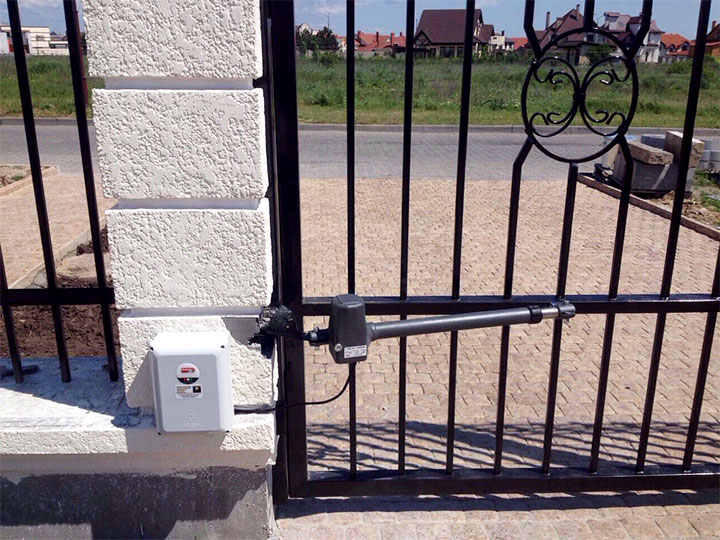

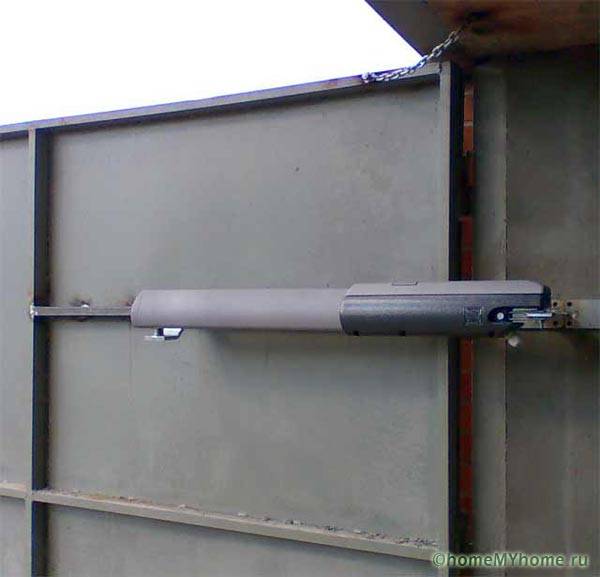

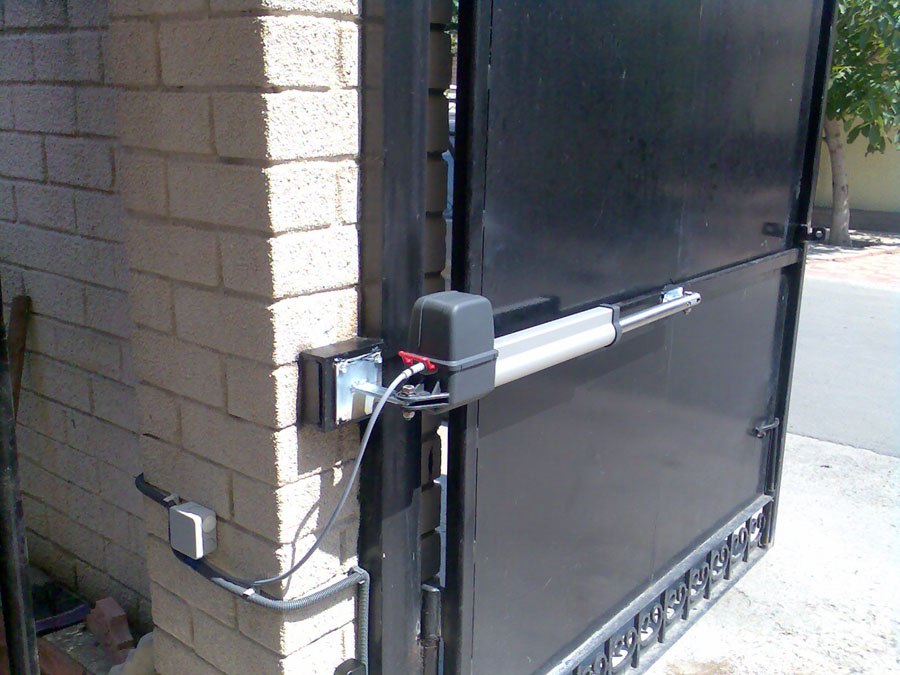

Самые популярные на сегодняшний день электромеханические линейные приводы. Их устанавливают чаще всего, вследствие доступной цены, легкой установки, наружного открытия.

Работа привода заключается во вращении двигателем винта через редуктор. Винт двигает гайку вдоль направляющей, вследствие чего энергия вращения двигателя преображается в линейное передвижение гайки, которая и открывает конструкцию.

Для долговечности и плавности хода этот тип приводов требует, чтобы двигатель замедлялся в конце циклов работы, перед тем как среагирует конечный выключатель. Если двигатель будет замедляться в конце цикла работы, то и привод будет функционировать долго. Блок управления выполняет эту функцию в линейных приводах.

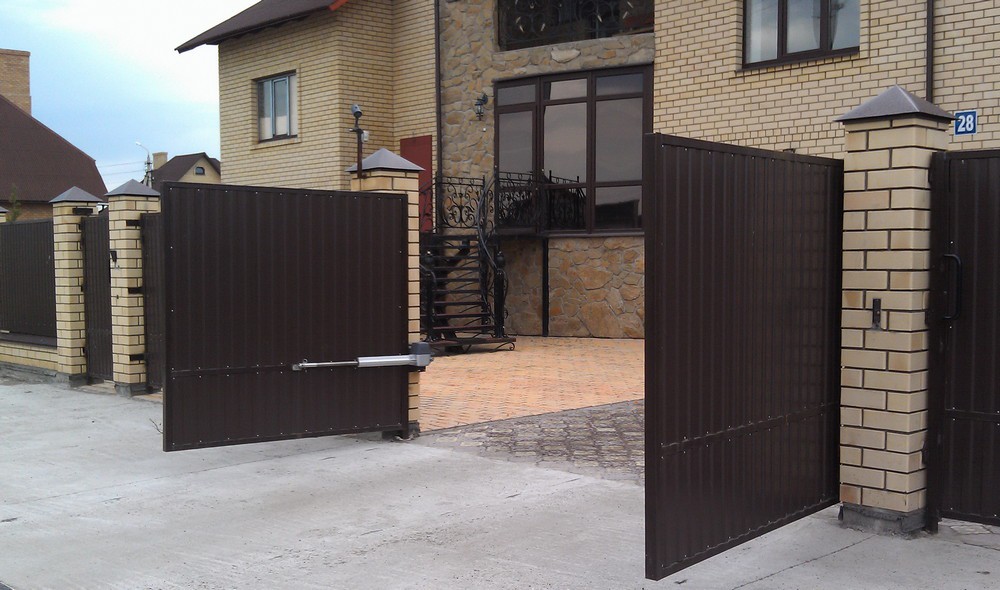

Рычажные приводы

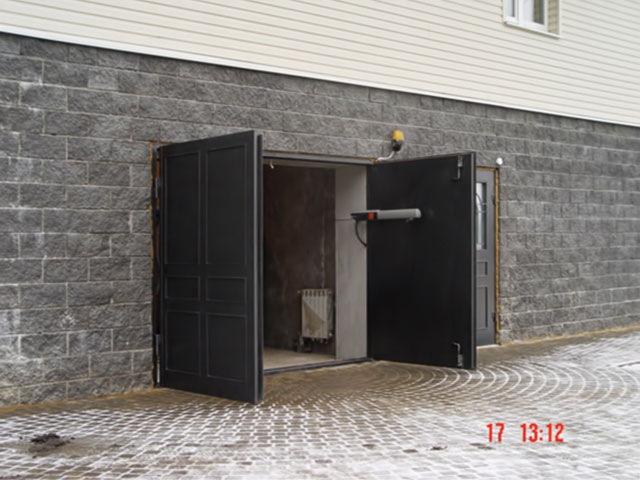

Рычажные приводы обеспечиваю плавность и прочность работы ворот. Они работают так: на вертикальный вал через редуктор двигатель передает энергию. На вертикальном валу удерживается кривошип через шатун (рычаги), который перемещает ворота. Рычажные приводы содержат датчики контроля оборотов двигателя и конечные выключатели.

Можно установить рычажный привод под землей. Однако такой тип установки мало используют, так как туда может запросто попасть вода, возможно замерзание при низкой температуре.

Рычажный привод для воротГидравлические приводы

Принцип действия гидравлического привода: реверсивный гидравлический насос двигателя усиливает рабочий раствор в гидроцилиндры, которые двигают ворота. Система оборудована датчиками, обеспечивающими безопасность. Этот вид приводов такой же надежный, как и линейный электромеханический. Однако его используют мало, поскольку он дорого стоит.

При этом если вес, размеры створки близятся к максимуму и ворота часто используются, то нужен гидравлический привод.

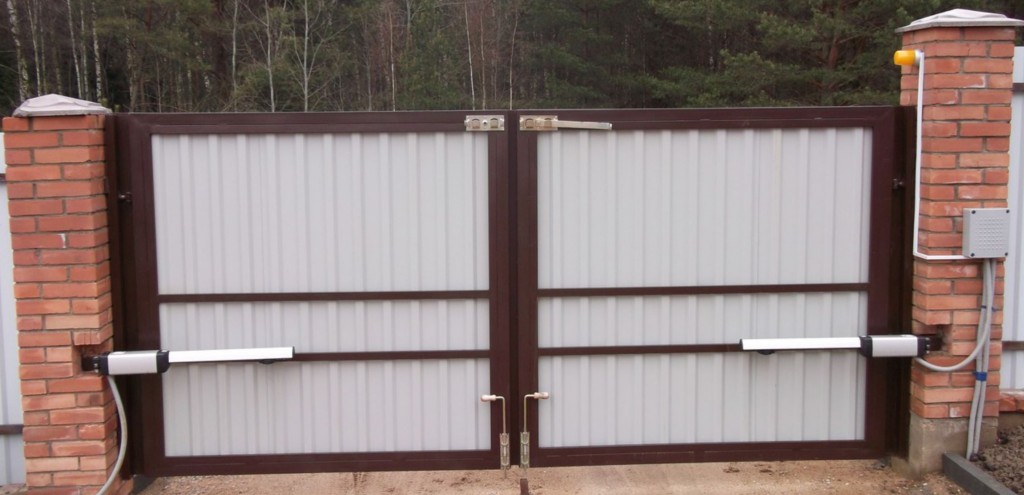

Есть 3 варианта установки ворот с линейной автоматикой: открытие наружу, внутрь и внутрь с углублением.

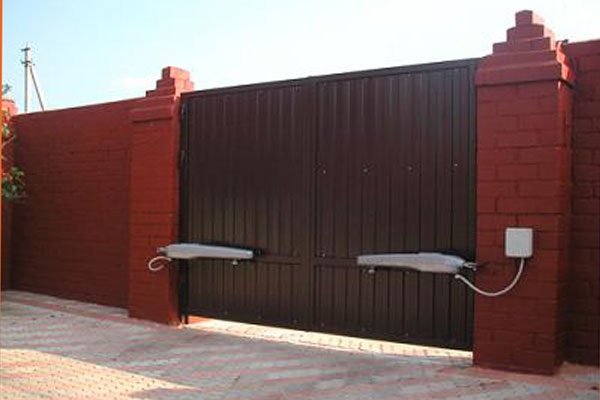

Установка автоматики при открытии ворот наружу

На этапе подготовки проема, нужно сделать закладные. Как правило, в центре столба из кирпича укладывают трубу с сечением 100х100 мм или швеллер. Затем приваривают арматуру. Далее выводят три закладных под профильную трубу размером в 60х30 мм на опорном столбе, на котором нужно приварить петли для створок. При этом закладные для приводов должны находиться на высоте крепления приводов.

Когда конструкция установлена, приступают к установке автоматики. На раму каркаса приварите один кронштейн, на закладную столба — второй. Соблюдайте все нормы: если не учесть, хоть одну, автоматика может не работать.

Очень важно проложить проверенные провода. Нужно, чтобы они были целыми и тщательно изолированными.

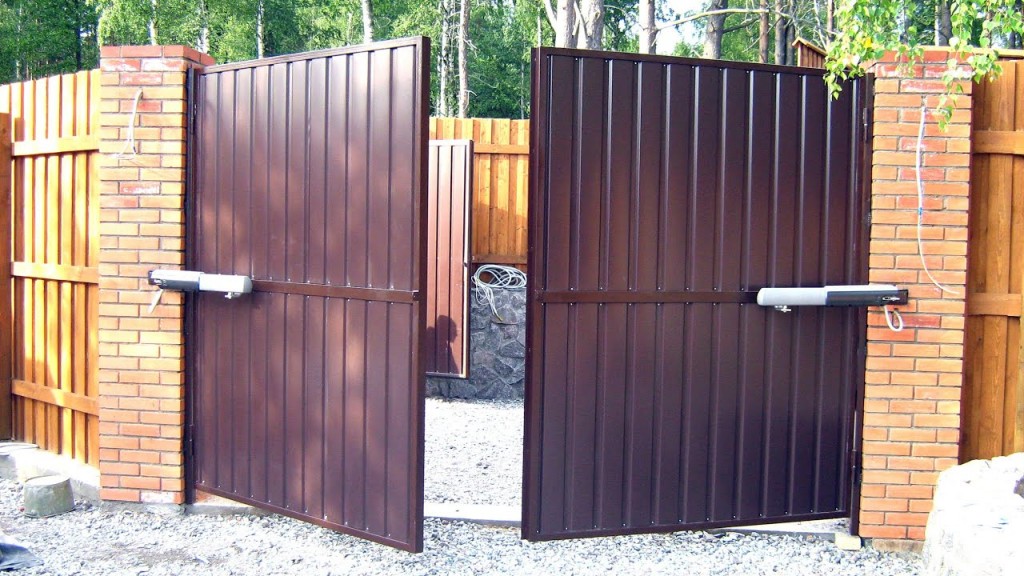

Установка автоматики при открытии ворот внутрь

Установка автоматики своими руками

В таких воротах промежуток от центра петли до границы несущего столба должен составить 6 см.

При открывании полотна внутрь, столбы ставят так, как и при открытии наружу. Рекомендовано заложить в центр швеллер или металлическую трубу. Материал выбирайте на свое усмотрение. Далее нужно вывести закладные для крепления кронштейнов.

В крайних углах хода ворот нужно установить упоры. Их делают из арматуры или уголков.

Установка автоматики при открытии ворот внутрь (проделывание углубления)

Возможно, когда вы ставили ворота, не думали над тем, что будут использованы приводы и поставили петли по центру столба. Рассмотрим вариант, при котором автоматика ставится на уже установленные ворота.

Если взять, к примеру, столб 38х38 см, то делать углубление нужно в 14-15 см. Ширина и высота составят по 25 см. Если труба была обложена кирпичом, то кронштейны надежнее приварить на ней.

Оборудуйте ваши распашные ворота электроприводом и почувствуйте, насколько удобнее стало попадать на территорию участка. Кроме, того, используя все рекомендации и советы, вы можете поставить автоматику на распашные ворота самостоятельно. Автоматические распашные ворота – правильное решение для тех, кто стремится к безопасности и комфорту.

Особенности подъемных ворот

1. Подъемно-поворотные ворота выполняются из монолитного полотна, при открытии принимают горизонтальное приложение и могут в открытом состоянии располагаться внутри гаража (подъемные ворота с полным заходом) или выходить наружу (подъемные ворота с частичным заходом). Схема крепления элементов и механизм трансформации у данного типа ворот один из самых сложных, требующих многократных замеров.

Подъемные ворота — самые сложные в установке

Особенности подъемных ворот

Достоинства подъемно-поворотных автоматических ворот:

  • надежность при эксплуатации;
  • прекрасно защищают гаражное помещение от влаги и холода.

2. Секционные ворота выполняются из ламелей из стали или алюминия с пенополиуретановым наполнением или сэндвич-панелей, которые соединяются между собой петлями и направляющими, скользящими в них. Для эксплуатации в ручном режиме, схема электропривода обязательно дублируется торсионными пружинами. В процессе открытия, секционное воротное полотно поднимается вертикально вверх, а затем двигается вдоль потолка, не занимая лишнего места ни внутри, ни снаружи гаража. Данная конструкция ворот прекрасно защищает гараж от сырости, влаги, пыли. Надежную герметичность проема обеспечивается резиновыми уплотнителями, расположенными по периметру ворот.

Особенность данного вида ворот — сложный монтаж.

Особенности подъемных ворот

К достоинствам секционных автоматических ворот относится:

  • зргономичный дизайн и удобное использование;
  • высокий уровень безопасности;
  • нагрузка, оказываемая на несущие стены гаража – минимальна.

Распашные ворота во дворе

3. Рулонные (роллетные) ворота выполняются из длинномерных (шириной до 12 м) стальных или алюминиевых панелей-ламели, для теплоизоляции заполненных пенополиуретаном. При приведении системы в действие, ворота наматываются как рулон на вал, находящийся внутри специального короба.

Особенности подъемных ворот

Достоинства рулонных автоматических ворот:

  • бюджетная цена и быстрая установка;
  • герметичность узлов и высокая ремонтопригодность.

Внимание! Выбирая автоматику для ворот гаража, следует уточнить расстояние от потолка до верхнего края проема (размер притолоки), это поможет правильно установить подъемные ворота. Выбор автоматики

В зависимости от используемого типа ворот выбирается соответствующая автоматика. Автоматику разделяют на два основных вида по методу прилагаемого усилия:

1. Линейная. Такой привод подходит для распашных створок весом до 3 т и устанавливается внутри помещения, в проеме. Принцип работы основан на изменении длины навесных активаторов при открывании ворот гаража. В действие приводится пультом ДУ или контактным выключателем. Линейная автоматика разделяется на два подвида: червячную и гидравлическую.

Открывать автоматические ворота можно даже используя приложение на телефоне

Особенности подъемных ворот

2. Рычажный. Привод монтируется изнутри или снаружи. Работает благодаря прямому толкателю, усилие которого передается на ворота с помощью изогнутых рычагов. Является более надежным устройством и подходит для установки на мощных и больших по размеру воротах.

Дополнительно все приводы оснащаются специальным маячком, сигнализирующем о начале их работы.

От качества работы автоматики, используемой для установки гаражных ворот, зависит безопасность сохранности автомобиля. Поэтому стоит подходить к ее выбору осмысленно и с учетом следующих рекомендаций:

  1. Приобретать автоматику рекомендуется у производителя, профессионально занимающегося разработкой данных устройств.
  2. Гарантийный период на приобретаемую автоматизированную систему должен составлять – 5 лет.
  3. Рекомендуется выбирать устройства, дополнительно оснащенные ручной блокировкой, на случай отсутствия электроэнергии.
  4. Приобретение автоматических устройств, оснащенных защитой от скачков напряжения в электросети, позволит им функционировать дольше.
  5. Важно, чтобы электропривод, программируемая и механическая части были выполнены одним производителем.
  6. Приобретая автоматическое устройство, следует поинтересоваться дополнительными опциями: запасной блок управления, кодовый выключатель, транспондерная карта, фотоэлементы и т.д.
  7. Выбирая автоматическую систему для гаражных ворот, не стоит экономить, поскольку низкая цена устройства подкрепляется низким качеством сборки, а соответственно создаст проблемы при эксплуатации.
Особенности подъемных ворот

Приобретать автоматику для ворот лучше у проверенных производителей

Выбирая привод для автоматических ворот гаража, следует учитывать:

  • ширину полотна ворот;
  • направление, в котором будут открываться ворота;
  • интенсивность эксплуатации;
  • запас прочности.

Внимание! Выбирая автоматику, следует обращать внимание на материал, использованный для создания трущихся и движущихся деталей приобретаемого привода. Привод прослужит дольше, если приводные шестеренки будут выполнены из металла.

Особенности подъемных ворот

Лучшими на сегодняшний день являются электронные микропроцессорные приводы произведенные компаниями:

  • CAME, Италия;
  • MARANTEC, Германия;
  • Lift Master, США;
  • NICE, Италия;
  • FAAC, Италия.

Гарантийный срок службы автоматики для ворот должен составлять не менее 5 лет

Как сварить себе ворота?

При опыте сварки и работы с металлом несложные распашные гаражные ворота можно установить самостоятельно. Проще выбрать профнастил с антикоррозийным покрытием, желательно приобрести листы ровно под высоту створок и калитки – тогда не придется обрабатывать края. Листы приобретаются с запасом для укладки внахлест. Для установки в гараже потребуется сварить из уголка или прямоугольного профиля раму, а также каркас створок, четко соблюдая размеры и прямой угол. Для ставен, помимо периметра, дополнительно привариваются ребра жесткости для прочности конечной конструкции.

Как сварить себе ворота?

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

  • с помощью кривошипно-шатунного механизма;
  • винтовой или червячной передачей;
  • посредством рейки и зубчатого колеса;
  • цепной передачей.
Приводы для автоматизации

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

Заводской привод линейного типа

Приводы для автоматизации

Чаще всего используют линейные приводы — их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов — они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

Приводы для автоматизации

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Выводы

Автоматические ворота для дома – это прежде всего комфорт для тех, кто в нем живет. Современные технологии позволяют сделать нашу жизнь проще, и автоматика – как раз один из таких нюансов. Выбрать модель ворот, подходящую под каждый конкретный случай – не составит труда, всего лишь, необходимо учесть пространственные моменты, стоимость и пожелания внешнего вида фасада. Позаботившись об установке автоматических ворот для дома однажды, выбрав качественные материалы и комплектующие, вы надолго забудете об этой части работ. Качественный продукт способен прослужить в первозданном виде до двадцати лет, а то и более. Автоматические ворота – ворота для тех, кто предпочитает позаботиться о своем удобстве.

Как формируется цена на гаражные ворота Гаражные ворота. Основные виды гаражных ворот.

Как сделать автоматические распашные ворота своими руками просто и недорого

Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.

Для создания такой системы понадобится такой набор инструментов:

  • шуруповерт;
  • рулетка;
  • дрель (перфоратор);
  • молоток;
  • плоскогубцы;
  • крепежные элементы.

После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм. Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.

Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства. К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления.

После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.

1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
