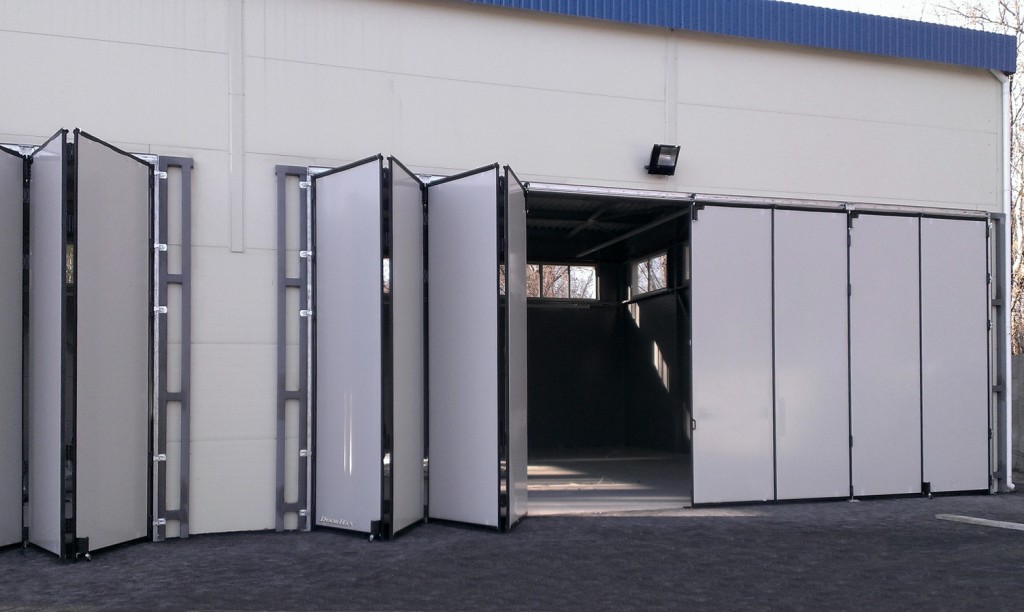

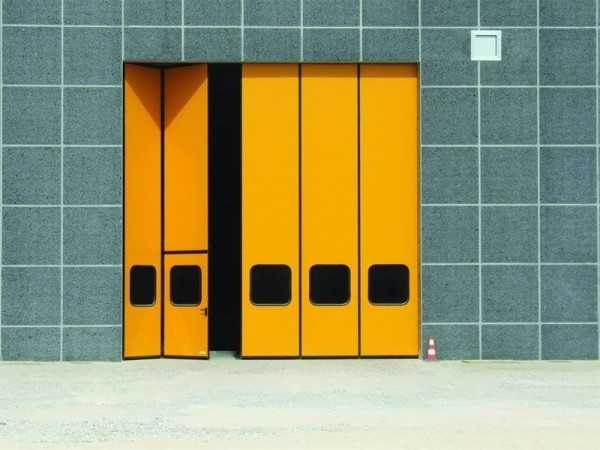

Промышленные складные ворота от компании «Евроворота» – практичное и надежное решение для вашего объекта

Наша компания «Евроворота» предлагает приобрести складные промышленные ворота DoorHan по привлекательной цене. Идеальное решение для хранения и обслуживания крупногабаритной техники отличается практичностью использования, коррозионной стойкостью и надежностью. Ангарные ворота, состоящие из вертикальных секций, работают по типу «гармошки». Могут устанавливаться в очень большие проемы. При этом сложенное полотно при открывании занимает мало места.

Какую продукцию мы можем вам предложить

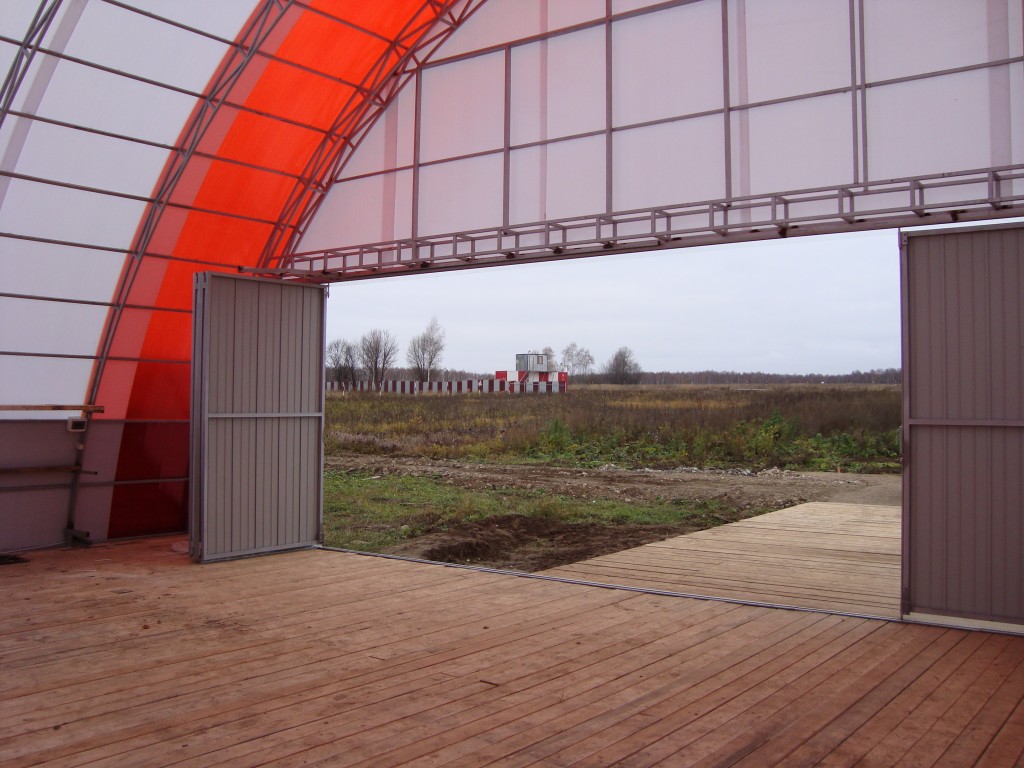

Мы продаем и устанавливаем ворота для ангаров с нижней направляющей и ворота для боксов и гаражей без нижней направляющей.

Изделия с нижней направляющей предназначены для проемов высотой до 8 метров и шириной от 2,5 до 30 метров. Стальные сэндвич-панели с утеплителем хорошо сохраняют тепло внутри склада или ангара. Интегрированный несущий профиль выдерживает сильные ветровые и механические нагрузки, делая конструкцию более жесткой и надежной.

Складные ворота гармошка без нижней направляющей подходят для боксов или автотранспортных депо с высотой проема до 6 метров и шириной до 8 метров, а также для помещений с небольшой притолокой и простенками. Такая продукция пользуются большим спросом за счет высокой степени теплоизоляции и герметичности.

Преимущества промышленных складных ворот

• Надежность. Особо прочные конструкции перекрывают большие проемы без ущерба ветровой устойчивости ворот.
• Привлекательный внешний вид. Позвоните сейчас, чтобы выбрать цвет и дизайн поверхности сэндвич-панели. Сотрудники нашей компании помогут вам подобрать оптимальный вариант, который идеально впишется и дополнит экстерьер вашего гаражного комплекса или промышленного объекта.
• Удобный монтаж. Ворота предполагают установку накладным способом как снаружи здания так и внутри.
• Не занимают много места. При открытии конструкции полотно компактно складывается в пачку, которая сдвигается в одну или разные стороны.
• Универсальность использования. Ворота можно установить даже в зданиях с нетипичным архитектурным строением.
• Безопасная эксплуатация. Максимальное открытие проема по высоте исключает возможность повреждения полотна выезжающим или въезжающим крупногабаритным транспортом. К тому же наша продукция оснащена специальными устройствами, которые исключают риск падения полотна в случае поломки.
• Удобство управления. Для большего удобства складные ворота оснащаются электрическим приводом. Все электропривода имеют низкий уровень шума и защиту от перегрева. В случае возникновения препятствия электрический привод автоматически останавливается.

Правильное определение параметров проема ворот – важная составляющая для успешной эксплуатации конструкции в течение многих лет

Определить параметры проема ворот, конечно, можно и самостоятельно. Но без определенных знаний мы все же не рекомендуем это делать. Так как даже незначительный просчет может стать причиной неправильного монтажа и последующих проблем в эксплуатации всей конструкции. На замер вызовите нашего опытного специалиста от компании «Евроворота». Эта услуга оказывается бесплатно. Взамен вы получаете уверенность в надежной и бесперебойной работе складных ворот.

Чтобы приобрести ворота для производственных территорий, строительных объектов и складских помещений, заказать замер и установку, позвоните нам или отправьте заполненную форму. Менеджер нашей компании свяжется с вами в ближайшее время.

Принцип работы

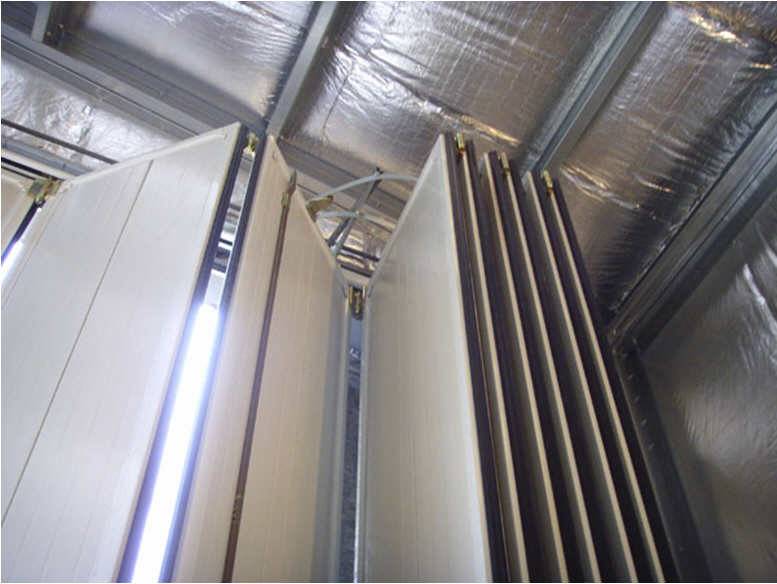

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

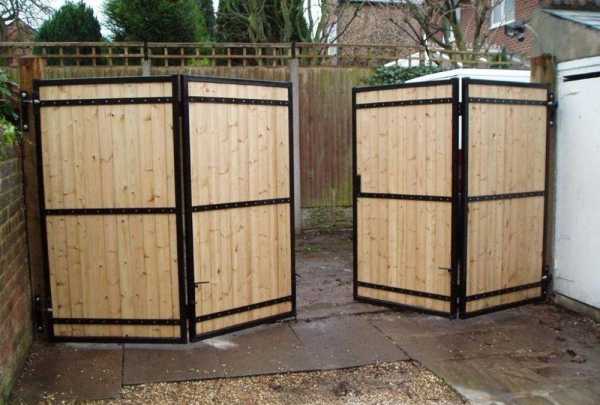

Складные ворота

Чтобы понять их принцип действия, вспомните троллейбусные или трамвайные двери. Это уменьшенная копия въездных ворот гармошка. Створка состоит из двух и более секций, сделанных из выбранного материала, и может заполняться:

• Оцинкованной сталью;
• Ламелями жалюзи;
• Штакетником;
• Решетчатыми панелями.

Материал зашивки поможет создать индивидуальный дизайн и подчеркнуть красоту своего жилья. Створки, соединенные последовательно между собой с помощью петель, при складывании образуют зигзаг. Благодаря этому складные ворота в процессе эксплуатации не провиснут и смогут выполнять свою задачу при любых погодных условиях.

Преимущества

Положительными сторонами складных конструкций считаются:

• Компактные. Открытые ворота-книжка занимает незначительную территорию. Это особенно актуально сегодня, когда экономия пространства считается решающим фактором при выборе конструкции.
• Удобные в эксплуатации. Даже габаритные конструкции можно открыть вручную.
• Технологические особенности. Основная нагрузка ложится на стены. На перекрытия она не распространяется. Дополнительно можно установить силовой механизм.
• Возможность длительной эксплуатации. Надежная и простая конструкция работает бесперебойно долгое время.

В зависимости от особенностей здания возможна вертикальная или горизонтальная установка створок складных ворот. Конструкции, которые складываются вертикально, могут оснащаться различными типами приводов для автоматического закрывания: безрельсовый, нижний, верхний. Использование безрельсового механизма ограничивается мелкосерийным профиле и его располагают в стойке. С помощью болтов он крепится на стальных плитах. Для нижнего привода важна хорошая фундаментная основа, а верхний агрегат желательно устанавливать не выше 4,5 метров.

Недостатки

Главным несовершенством складной конструкции ворот считается сложности в установке систем безопасности. Для них подходят только определенные замки. Также, несмотря на общую высокую надежность изделия, интенсивная эксплуатация приводит к повреждению уплотнителя между панелями, так как на сгибах создается достаточно сильное натяжение. На секционных воротах уплотнитель прослужит дольше.

Заказать

Если вы не знаете, что установить на своем участке ворота-гармошку или конструкцию другого типа можете обратиться в компанию «Евроворота». Наши менеджеры посоветуют оптимальный вариант для любого въезда. Будем рады вам!

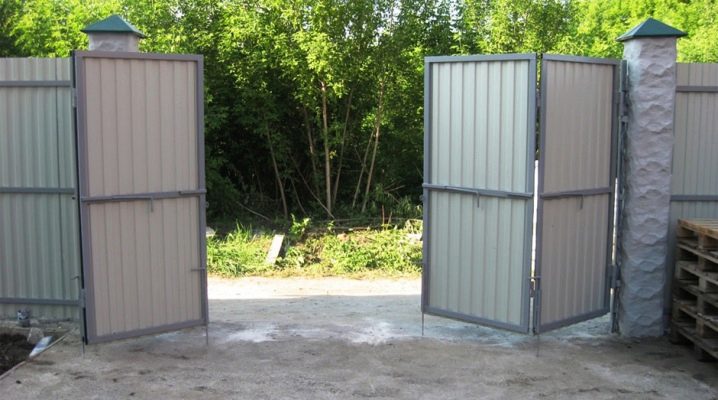

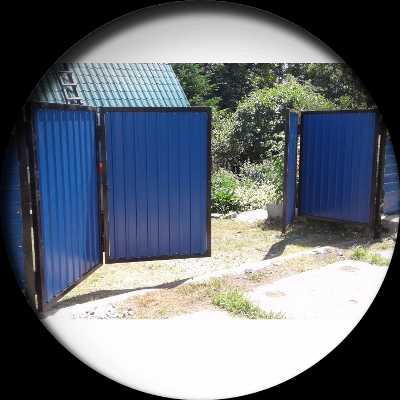

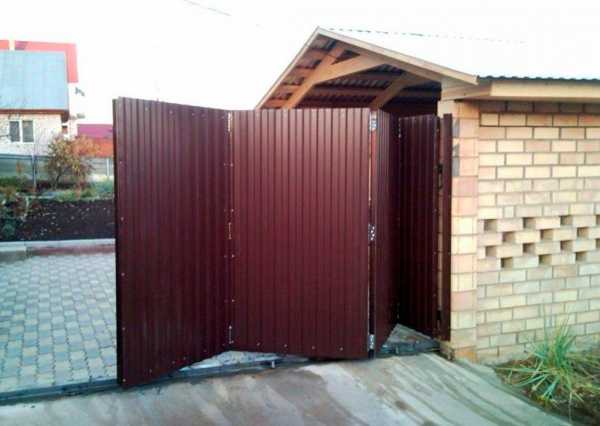

Складные ворота-гармошка своими руками

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

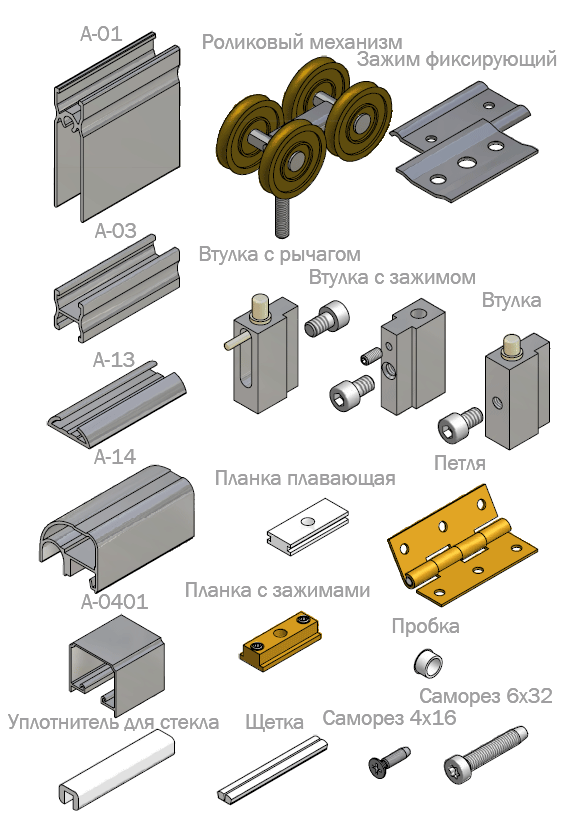

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

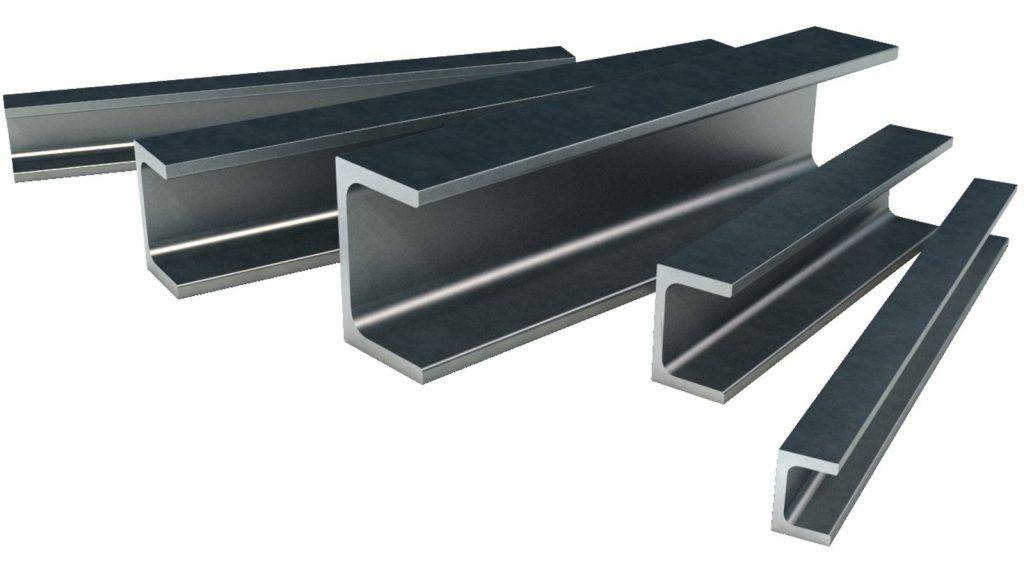

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.

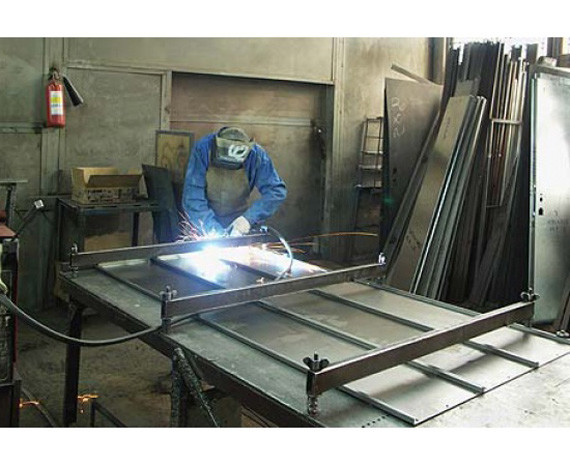

2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Складные ворота-гармошка своими руками

Складные ворота в виде гармошки многие научились делать своими руками.

Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров.

Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда.

В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться.

Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера.

Поэтому необходимо правильно рассчитывать их габариты.

Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом.

Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом.

Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Установка ролика на складную створку

Направляющей для ролика будет служить уголок. Его привариваем к балке над воротами. Чтобы закрепить ролик к складной створке необходимо к ее каркасу с края, где она не прикреплена навесом к стойке, приварить пластину. К ней приваривается металлический закаленный штырь.

На одном конце он должен быть согнут под кутом в девяносто градусов, диаметр его должен соответствовать диаметру отверстия в ролике. Загнутый конец вставляется в ролик и закрепляется с обеих сторон шайбами и шплинтами или обычными гайками. Шплинты вставляются в заранее заготовленные отверстия в штыре.

Перед тем, как окончательно приварить пластину со штырем, складные ворота необходимо выставить так, чтобы не было зазоров внизу и вверху проема.

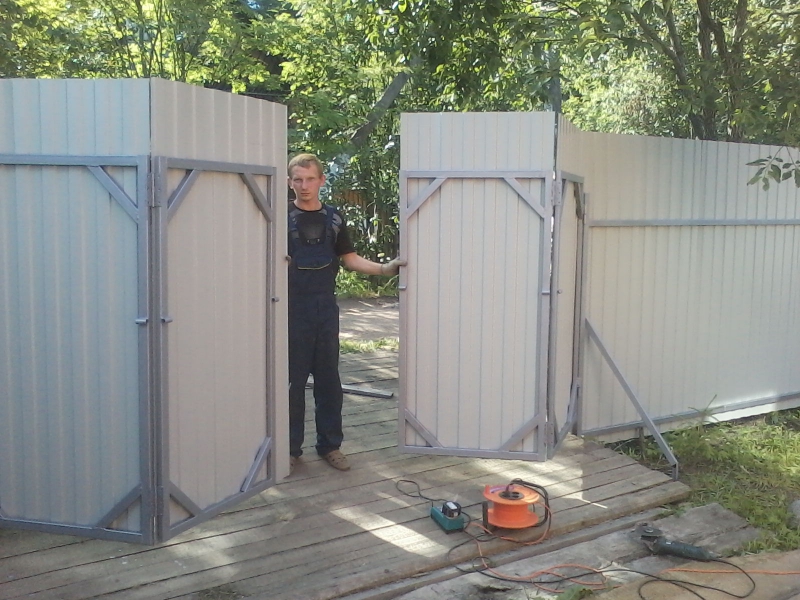

Складные ворота гармошка своими руками

Не редко бывает, что стандартные гаражные ворота не вписываются в пространство вокруг гаража или въезда во двор. В таком случае складные ворота «гармошка» станут хорошей заменой. Они имеют ряд преимуществ:

• Компактное складывание в «гармошку» не нуждается в дополнительном пространстве как внутри, так и вне помещения;
• Устанавливаются с любой стороны проема;
• Их вес не обтягивает конструкцию крыши – основной упор идет на стены;
• Простые и легкие в обслуживании;
• В отличие от стандартных ворот их  легче открыть в снег.

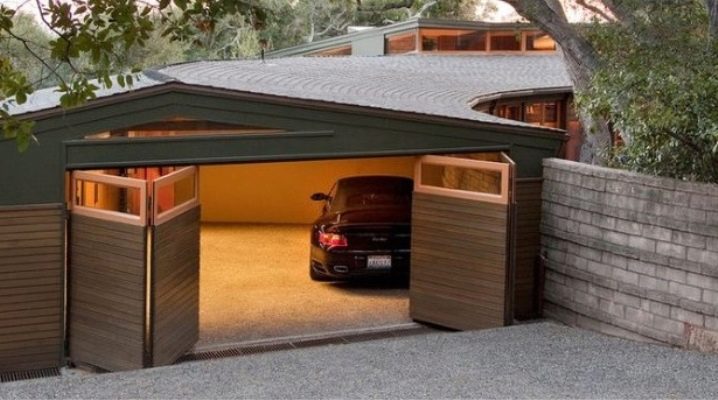

Ворота-гармошка

Делаем сами

Еще одним плюсом является простота в выполнении конструкции. Складные ворота гармошка своими руками не так уж сложно спроектировать и установить самому. Помощниками в этой затее станут:

• Аппарат для сварки (220-вольтового вполне достаточно)+ электроды к нему – 3 мм в самый раз;
• Болгарка;
• Шуруповерт и саморезы;
• Дрель;
• Кисть для грунтовки деталей.

Из материалов:

• уголок примерно 4,5 см;
• квадратная труба – 2,5х2,5 см;
• листовой металопрофиль не меньше чем 0,7 мм;
• грунтовка для уголка и труб;
• Саморезы для крепления профиля;
• Петли;
• Колесико на стержне;
• Швеллер к несущему столбику;
• И замок на усмотрение.

Схема

И за работу

1. Установить несущий столбик из швеллера (к нему крепится вся конструкция);
2. Из уголка подготовить необходимое количество секций (2, 3, 4 и больше кому как нравится);
3. Укрепить секции перемычками из квадратных труб;
4. Загрунтовать получившиеся секции;
5. После просыхания грунта, происходит монтаж секций: первую крепим к стойке. Вторую и последующие секции приваривают на петлях к предыдущей. При этом стоит проследить за направлением петель, чтобы ворота слаживались «гармошкой».

Важно! При монтаже использовать уровень и отвес.

1. После всего саморезами крепится металлопрофиль. При этом стоит сделать небольшие напуски листа на лист, чтобы не было зазоров;
2. В конце прикрепить колесико на стержне, чтобы ворота при открытии не проседали;
3. Крепим замок и ворота готовы.

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

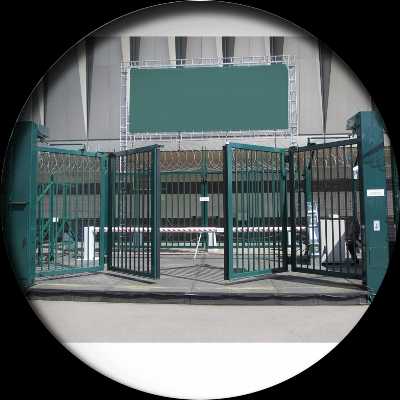

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Конструкция

Конструкцию выбирал очень долго. Простые распашные мне не подходят: после завоза Камаза щебня я смогу их закрыть только после того, как этот щебень переработаю. Безусловно, фитнес — это наше всё, но перекидать 10 кубов щебня, чтобы закрыть ворота – небольшой перебор.

С откатными тоже не очень складывалось. Ширина закрываемого проёма 6 метров, с одной стороны живая изгородь, которую мы формируем уже больше 30 лет, а с другой — всего 5 метров до границы участка. Сильно уменьшать проём не хотелось, Камазу и так тесновато для маневрирования. Нужно было нестандартное решение. Я больше года изучал форумы и рисовал эскизы, пока не остановился на этом варианте.

Монтаж

Мангал из газового баллона: пошаговая инструкция для изготовления своими руками

В процессе монтажа первоочередно необходимо собрать саму конструкцию полотна складных дверей купе, в случае, если на момент установки она находится в разобранном виде. Соединение пластин осуществляется путем установки петель саморезами. Количество полотен зависит от габаритов дверного проема. Подробный принцип установки, по которому монтируются складные двери, зачастую описан в прилагающейся к ним инструкции производителя либо в комплекте с крепежными элементами.

После чего справа устанавливается панель для замка, а в левой боковой части монтируется фиксатор. На собранную дверь устанавливаются планки с фиксирующими стопорами, после чего устанавливаются роликовые механизмы. Ролики на складной двери крепятся через одну пластину. Отсчет начинается от панели замкового механизма, на которую впоследствии будет установлен магнитный элемент для плотного закрытия дверей.

Следующим этапом является замер и изготовление направляющей рельсы. В качестве материала для нее также стоит использовать алюминиевый сплав. Длина направляющей напрямую зависит от габаритов проема. Рекомендуется использовать стусло для обеспечения ровного среза рельсы. Для монтажа над дверным проемом направляющая закрепляется при помощи шурупа с одной стороны.

Стоит заметить, что отверстия для креплений подготавливаются заранее, на расстоянии 5-7 см друг от друга. Затем все роликовые механизмы складных дверей купе вставляются в проем верхней рельсы, а после процесса выравнивания направляющей производится ее фиксация в нескольких местах. Данная процедура должна производиться только после неоднократных проверок плавности хода и соответствия уровню. Такие меры необходимы, поскольку после окончательной фиксации профиля над дверным проемом основание направляющей надежно защелкивается. А в случае необходимости откорректировать ход роликовых элементов, либо положение, в котором находятся складные стеклянные двери, профиль необходимо будет демонтировать и начинать все сначала.

Боковые фиксирующие панели закрепляются при помощи саморезов, расположенных на расстоянии в 15-20 см друг от друга. Нет острой необходимости в установке нижней направляющей, поскольку верхний рельс при правильном монтаже достаточно надежно удерживает полотно. Однако при желании это возможно. В таком случае вес двери будет приходиться на пол и нижнюю рельсу, а верхняя направляющая будет служить для обеспечения ровности прилегания конструкции.

После окончания мероприятий по монтажу основной конструкции, на дверной проем устанавливаются наличники. Их присутствие, по большей части, служит для скрытия крепежных элементов, удерживающих складные алюминиевые двери. Также наличники добавляют чувство эстетической завершенности. Монтаж наличников производится как с помощью жидких гвоздей, так и мебельными гвоздями с маскирующими шляпками.

Почему покупают автоматические двери?

Автоматические раздвижные двери предназначены для перекрытия проходов с интенсивным потоком, там где требуется обеспечить проход с занятыми (пакетами, сумками) руками и/или без лишних физических усилий. Они могут быть установлены как на входе в здание, так и внутри помещений. Быстро открываясь они поддреживают микроклимат и снижают теплопотери. В большинстве случаев автоматические двери раздвижные и распашные благодаря высокой надежности и практичности, а также ряду других полезных качеств, являются необходимым условием удобной организации входной группы любого современного здания, будь-то супермаркет, бизнес-центр, банковский офис, спортивный комплекс или кинотеатр.

Автоматические двери для магазина – это давно используемая пропускная система, но сейчас сфера их применения расширяется. Например, стеклянные автоматические двери все чаще появляются в больницах, на автосервисах, в складских помещениях, офисах, крупных развлекательных и бизнес-центрах. Автоматические раздвижные двери, купить которые можно в , обладают массой преимуществ:

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

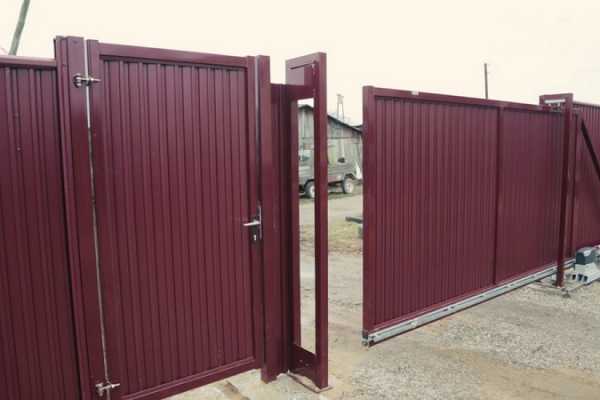

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

• распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

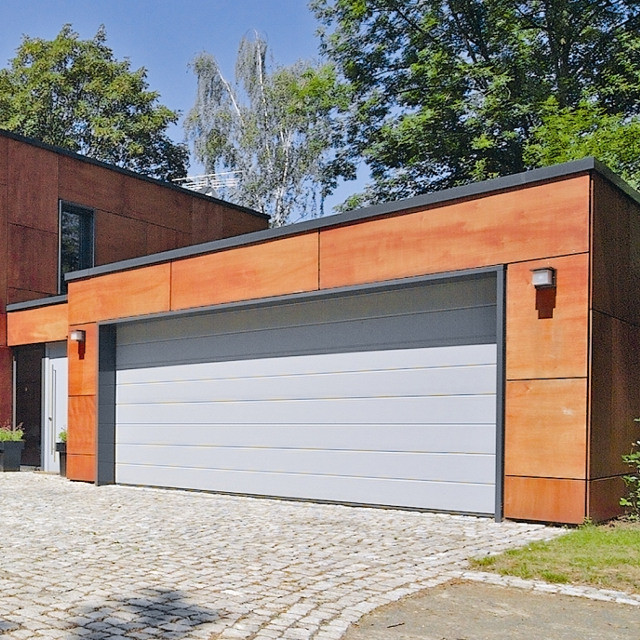

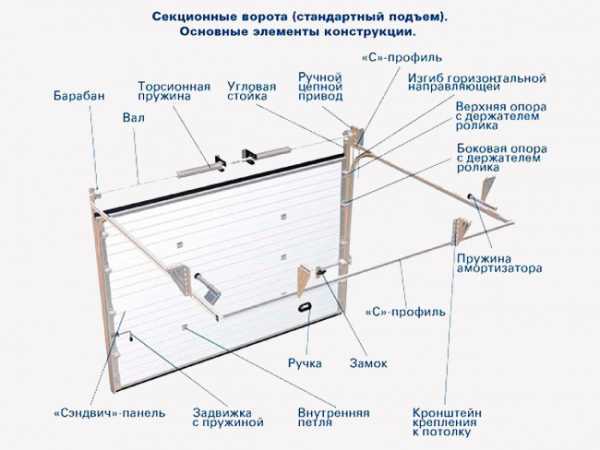

• секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

• рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

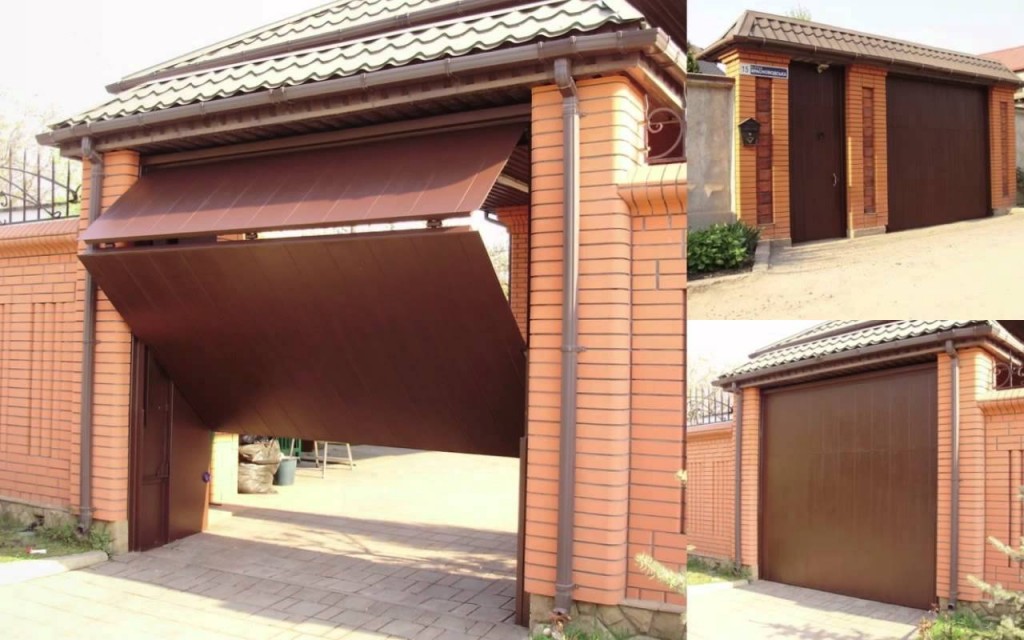

• подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

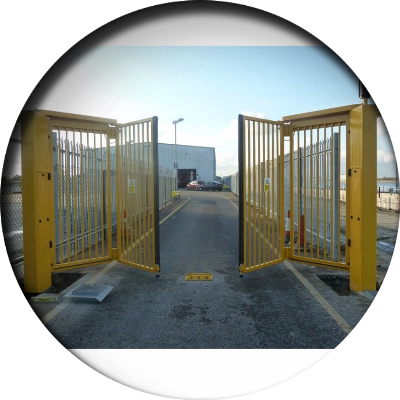

• складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

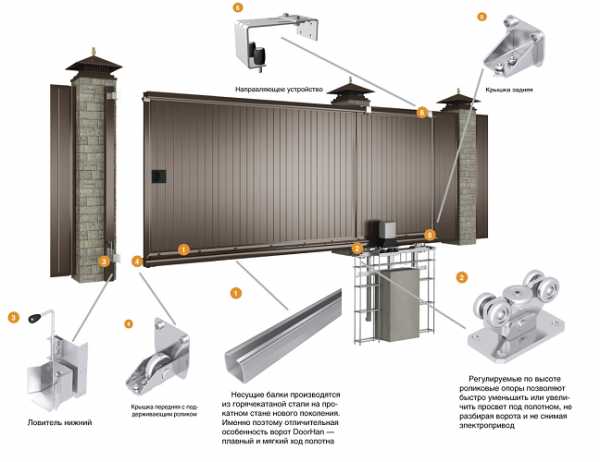

• сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Складные ворота-гармошка своими руками

Опубликовал: Виктория Митина 0

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.

Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.

3. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
4. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

С развитием технологий строительства и производства для частных домовладений приходят новые идеи и конструкции, появляются устройства, используемые ранее только в промышленном секторе и объектах государственного значения. Речь идет об очень интересной откатной системе ворот, избавляющей хозяев от необходимости открывать и распахивать неудобные распашные створки классических конструкций.

Строим откидные ворота для гаража своими руками

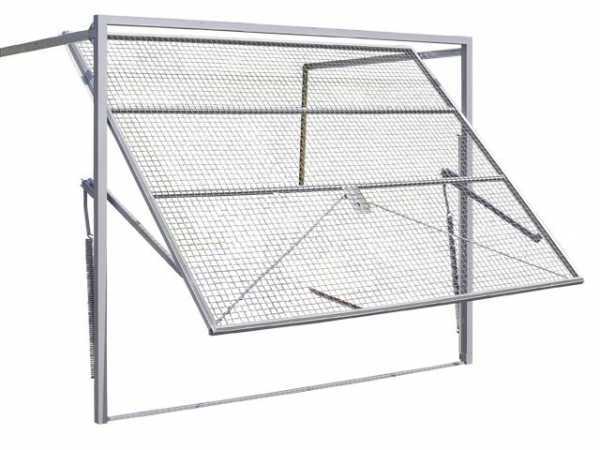

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо на земле, до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло пропеллером.

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Строим консольные ворота своими руками

В основе конструкции консольных ворот используется стандартный принцип «задвижки». По сути, вся конструкция состоит из четырех узлов:

1. Подвижная панель, установленная на направляющей планке;
2. Опоры-столбы из кирпича или металла и неподвижная панель ворот или забора, образующая «карман», в который убираются подвижная панель и привод;
3. Система фиксаторов и направляющих, по которым перемещается панель ворот;
4. Электромотор с датчиками положения подвижной створки и блокирующими механизмами.

Важно! Устройство консольных воротных конструкций не сложнее любых других типов ворот, но прежде чем собирать своими руками, следует разобраться в устройстве консольных систем промышленного изготовления.

Особенности устройства ворот

Наиболее важной частью конструкции консольных ворот является электромеханический привод, состоящий из электродвигателя с планетарным редуктором и приводной шестерней, и зубчатой рейки, закрепленной на нижней несущей балке подвижной панели. Вся конструкция привода устанавливается на массивном бетонном основании, армированном стальным прутом. Зачастую конструкцию привода с бетонной «подушкой» выносят ближе к «карману» ворот, чтобы не создавать помех для движения автомобиля.

Подвижная часть конструкции изготавливается в виде панели или рамы, установленной на роликах. При подаче сигнала на закрытие электромотор через редуктор приводит в движение зубчатую планку, и панель плавно выезжает из «кармана» ворот по роликовым опорам до соприкосновения с ловушками -фиксаторами, расположенными с противоположной стороны.

Строим основание и опоры под консольные ворота

Конструкция основания консольных ворот несколько отличается от привычных распашных или складных схем. Все устройство делится на две основные части: управляющую и принимающую. В конструкцию первой половинки входит неподвижная часть ворот или забора, образующая с электрическим приводом, столбчатой опорой и направляющими планками так называемый «карман» — место, куда заезжает подвижная панель при открытии проезда. Вторая часть представляет собой столб с упорами- фиксаторами. Его функция — захватить и зафиксировать панель в неподвижном состоянии.

При заливке раствора в бетонное основание подушки необходимо уложить закладной элемент, изготовленный из швеллера №20 с арматурными стойками. После этого можно выкладывать из кирпича или отливать из бетона вертикальные несущие столбы на высоту будущей воротной конструкции. В процессе постройки столбов с внутренней стороны закладываются усиливающие металлические пластины.

Установка проводки и сварка рамы консольных ворот

Чуть более сложным,чем укладка проводки, является изготовление подвижной рамы с балансиром. Чертеж рамы приведен ниже. Каркас подвижной панели сваривается из профилированной трубы 60х40 мм по указанным размерам. Чтобы увеличить жесткость рамы, внутри по периметру трубы сначала приваривается трубчатый профиль меньшего сечения 30х20 мм, и устанавливаются диагональные подкосы. Как сделать роликовую опору можно узнать на видео:

В некоторых случаях специалисты рекомендуют изготовить подвижную панель на ворота из уголка своими руками, а потом обварить толстым профилем 60х40 мм. В этом случае на раме получается готовая привалочная плоскость из полок уголка, на которую легко можно закрепить облицовку из профнастила или листового железа.

После сварки раму подвергают обработке пескоструйкой или наждаком, обрабатывают антикоррозионным составом и красят автомобильной эмалью под цвет ворот и забора. В нижней и верхней части столба потребуется установить запоры на ворота своими руками, на которые крепятся дужки для навесных замков. При этом специалисты рекомендуют верхний запор оснащать щеколдой, а замок вешать на нижний стопор. Верхний запор относительно просто открыть руками, а вот к нижнему замку дотянуться из-за ограды практически невозможно.

Ворота гармошка своими руками

Если на участке недостаточно места для установки обычных распашных или современных откаточных воротных систем, можно воспользоваться оригинальной конструкцией складных или раздвижных ворот. Оба варианта позволяют максимально экономить место внутри участка и территорию перед проездом, что особенно важно, если проезжая часть дороги проходит практически вплотную к воротам.

Конструкция работает по принципу гармошки- соединенные между собой дверными петлями отдельные панели.

Каждая панель представляет собой сварную раму из профилированной трубы размером 60х20 мм или уголка с шириной полки не менее 50 мм. На верхней и нижней торцевых поверхностях рам приваривают направляющие штифты или оси, с помощью которых панели устанавливаются в две направляющие планки проема ворот.

Рамы панелей изготавливают сваркой на сбитом из досок коробе- кондукторе. Таким образом, можно добиться максимального совпадения всех панелей по размерам и форме. Остается соединить панели дверными навесами и установить на направляющие планки.

Каркасы секций или панелей чаще всего облицовывают профнастилом или поликарбонатом, материал принципиально на работу ворот не влияет. Остается покрасить и установить запоры.

Последовательность изготовления

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошкисоединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.
