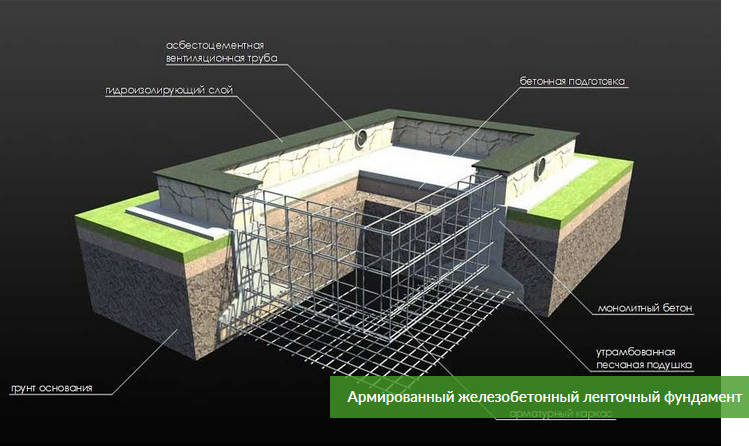

Армирование: надежный способ укрепления ленточного фундамента

Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются, разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
6. Расстояние между поперечинами может быть от 25 до 45 сантиметров, не желательно нарушать этот диапазон при малоэтажном строительстве.
7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
8. Продольные прутья укладываются через каждые 40 сантиметров высоты фундамента. Например, при высоте в 120 сантиметров необходимо укладывать 3 слоя продольной арматуры

Совет мастера: все данные должны соответствовать СНиП фундаментов и , лучше будет подробно прочитать требования перед началом работ. Не полагайтесь на «глаз», все работы должны быть выполнены согласно инструкции и нормам.

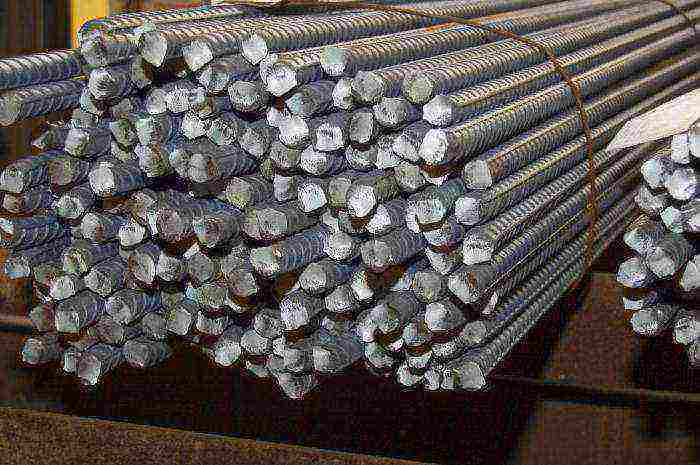

Типы арматуры для фундаментов

Металлическая арматура для создания силового каркаса бетонных фундаментов представляет собой прутья из стали. Наиболее распространенными являются металлические прутки, имеющие в сечении круглую форму. Для повышения прочностных характеристик поверхность металлического прутка снабжается ребристой винтовой поверхностью.

Кроме того, в последнее время арматура для бетонных отливок может изготавливаться из прочного стеклопластика. Производители указывают, что стеклопластиковая арматура может превышать плотность металлических прутьев.

Основной характеристикой арматуры является ее сечение или диаметр. Строительная промышленность выпускает металлическую арматуру с диаметром от 5 до 32 миллиметров. Таким образом, при проектировании металлического каркаса можно подобрать стальную арматуру с сечением, обеспечивающим необходимую прочность всей конструкции.

При индивидуальном строительстве, при создании фундаментных оснований обычно используется арматура и диаметром сечения от 8 до 16 миллиметров.

Для каждого типа фундаментов: ленточного, монолитного в виде плиты или буронабивного свайного диаметр арматуры подбирается индивидуально.

Кроме того, металлическую арматуру, вне зависимости от ее сечения можно разделить на два основных типа:

• С ребристой поверхностью. Такая арматура должна применяться на участках, на которые будут приходиться растягивающие нагрузки. Ребристая поверхность такого арматурного прута показывает более высокую степень зацепления с застывшим бетонным раствором, так как входит с ним контакт на большей поверхности.
• Пруты с гладкой поверхностью. Такая арматура обычно используется в качестве соединительных перемычек. Таким образом на нее не должны приходиться основные нагрузки, а гладкая металлическая арматура может соединять продольные силовые линии, изготовленные из ребристой металлической арматуры.

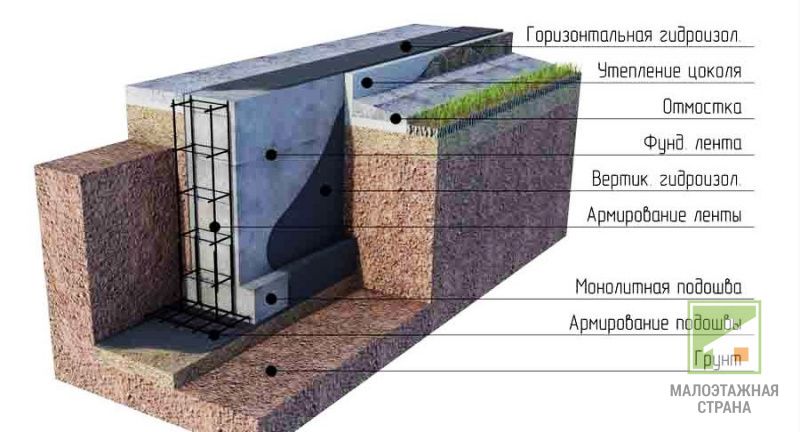

Схемы армирования ленточного фундамента

Для расчета количества и диаметра арматуры в первую очередь нужно определиться со схемой армирования фундамента. В зависимости от нагрузки на фундамент и пучинистости грунта для строительства частных домов чаще всего применяют армирование:

1. Четырьмя стержнями арматуры;
2. Шестью стержнями арматуры;
3. Восемью стержнями арматуры.

Как же определиться со схемой армирования, чтобы она была достаточно надежной, но в то же время не излишне затратной?

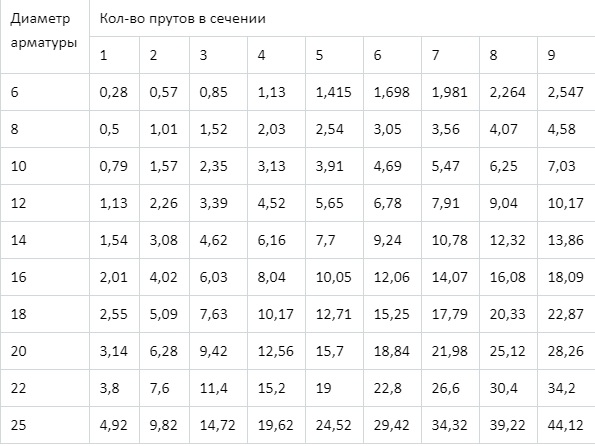

Согласно правилам по проектированию и строительству (СП 52-101-2003), максимальное расстояние между продольными стержнями арматуры должно быть не более 40 см. А также арматурные стержни должны отстоять от края опалубки, верха и низа мелкозаглубленного ленточного фундамента на 5-7 см.

Исходя из этих данных, если проектом предусмотрен ленточный фундамент шириной 50 см, то лучше всего подойдет армирование в четыре стержня:

5+40+5=50 см.

При более широком фундаменте будет целесообразно использовать схему армирования 6-8 стержнями.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

1. Применение при проведении армирования стержней класса от А400
2. Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
3. На углах каркас можно только связывать, использование сварки на углах не рекомендуется
4. Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
5. Не рекомендуется использование гладкой арматуры
6. Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

При этом бетон отличают привлекательные финансовые характеристики. Использование таких железобетонных конструкций повышает уровень сопротивления на изгиб.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения.

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

• Применяемые для укладки вдоль ленты использующиеся рабочие стержни
• Горизонтальные элементы, располагающиеся поперечно
• Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203. В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону.

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

• горячекатную арматуру периодического профиля,
• механически упрочненную арматуру
• термически обработанную арматуру

В число нормируемых параметров также входит текучесть, стойкость к коррозии, пластичность, морозоустойчивость, свариваемость и другие показатели. При расчете аккуратно выкладываемого ленточного фундамента используются требования ГОСТ 27751.

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

• При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
• Не рекомендуется использование сварных соединений
• При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Сколько арматуры нужно для армирования фундамента

Чтобы высчитать, сколько арматуры нужно для армирования, нужно знать периметр дома. Например, если его длина 7 м, а ширина 6 м, то периметр будет равняться (7 + 6) x 2 = 26 (метров). К этой цифре нужно прибавить длину несущих стен, под которые будет устраиваться фундамент, например, еще 6 метров, итого 26 + 6 = 32 метра. Эта цифра умножается на количество продольных жил в армирующей конструкции, например, 4 и получается 32 x 4 = 128 метров.

Не всегда получается приобрести пруток нужной длины, поэтому в некоторых местах его придется соединять. Делается это внахлест, который должен быть не меньше 1 м, поэтому эти длины также учитываются при покупке арматуры.

Кроме этого, нужно рассчитать количество связующего материала для вертикального и поперечного соединения прутков. Они располагаются по всему периметру основания на расстоянии от 0,2 м до 0,5 м, поэтому полученную общую длину армирующего пояса нужно разделить на эту цифру (возьмем 0,5 м), и получим 32 : 0,5 = 80, где 80 – это количество перевязок. Умножим длину материала для одной перевязки (например, 2,3 м) на 80, и получим 184 метра.

Смотрите также: Расчет арматуры для ленточного фундамента

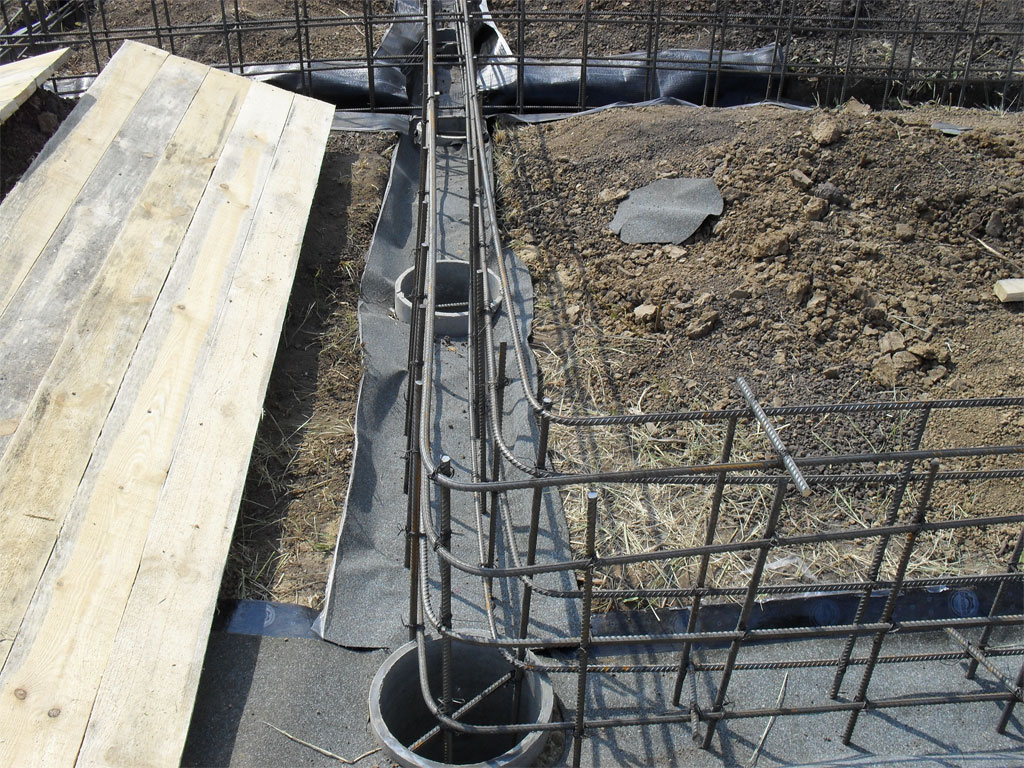

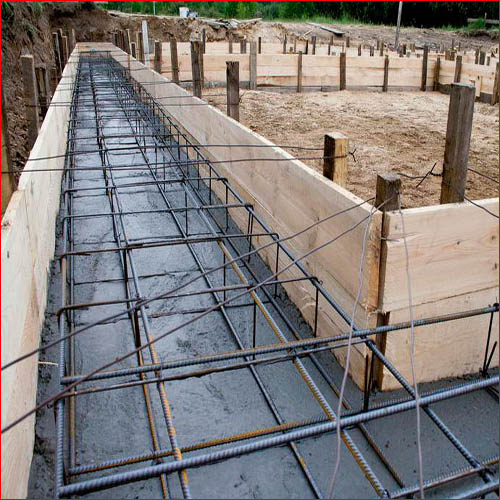

Особенности монтажа

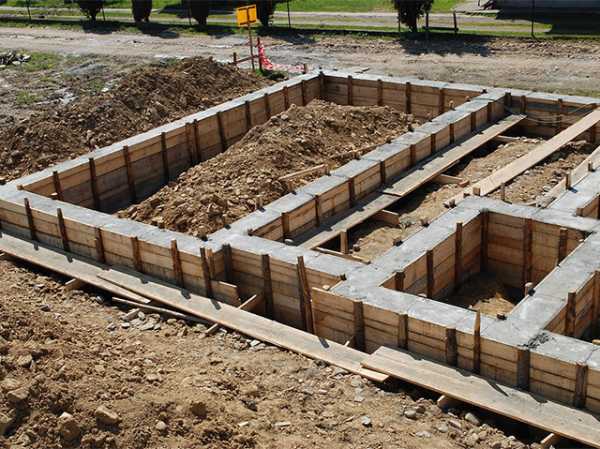

Обустройство основания должно начинаться с планирования. После этого на стройплощадке организовывают траншею, создают в ней опалубку и вертикально вбивают в дно прутья диаметром до 10 мм с шагом 50-80 см. На вертикальные стержни вяжут горизонтальные пояса из арматуры основного размера – верхний и нижний пояс.

Рекомендуется выполнять монтаж не в землю, а на подготовленную бетонную подушку толщиной около 6 см. Заливка бетоном дна котлована позволяет защитить металлические изделия от контакта с землей, не допустить воздействия на стержни негативных внешних воздействий и появления коррозии.

После подготовки горизонтальных поясов можно приступать к заливке фундамента. Для этого следует использовать качественную бетонную смесь, подающуюся в котлован с помощью насоса под давлением. После заливки необходимо утрамбовать ленту или плиту, чтобы выгнать из раствора пузырьки воздуха и обезопасить конструкцию от преждевременного разрушения.

Залитое основание следует укрыть от внешнего негатива и оставить в покое на достаточный срок, чтобы бетон успел набрать расчетную прочность. Далее выполняются оставшиеся строительные работы, включающие гидроизоляцию, утепление основания, возведение чернового пола, монтаж капитальных стен и стропильной системы.

Правильный подбор арматуры и грамотный монтаж каркаса – залог долговечности здания и его безопасности для всех пользователей, потому профессионалы не рекомендуют браться за такую работу самостоятельно, не имея необходимого опыта и знаний.

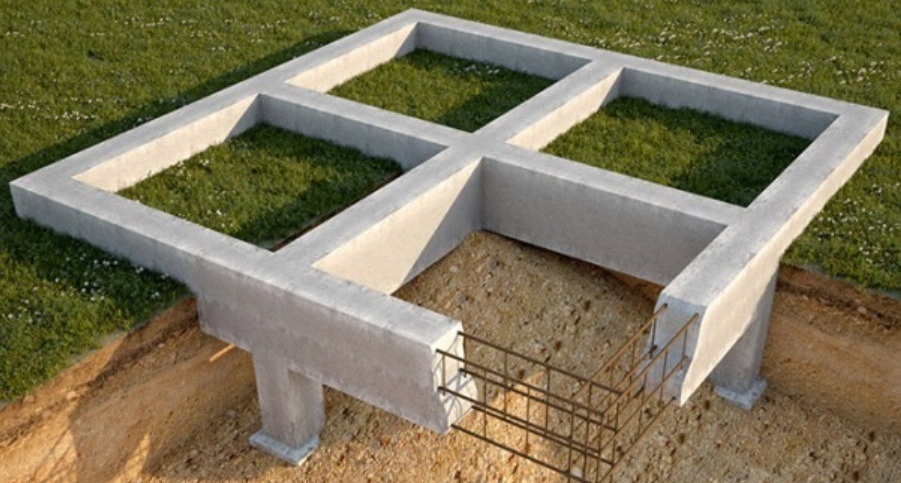

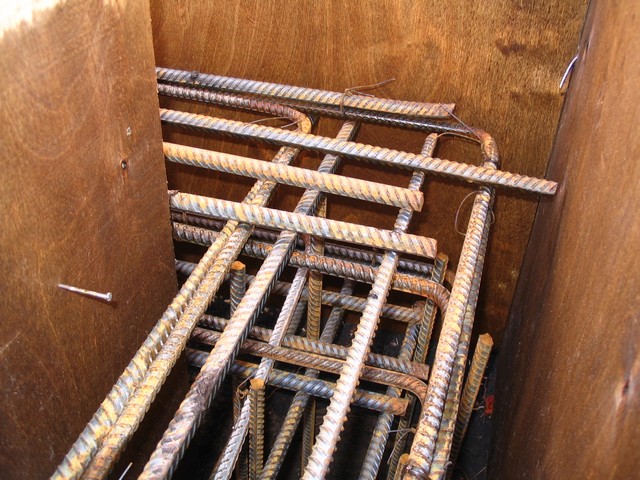

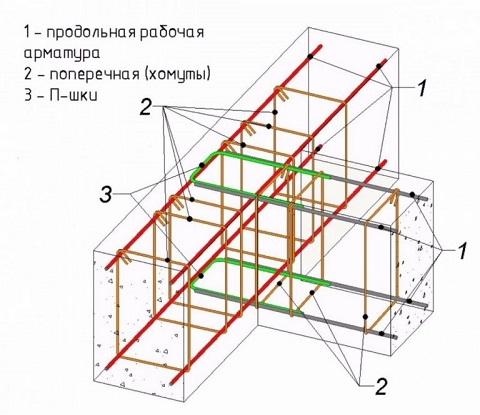

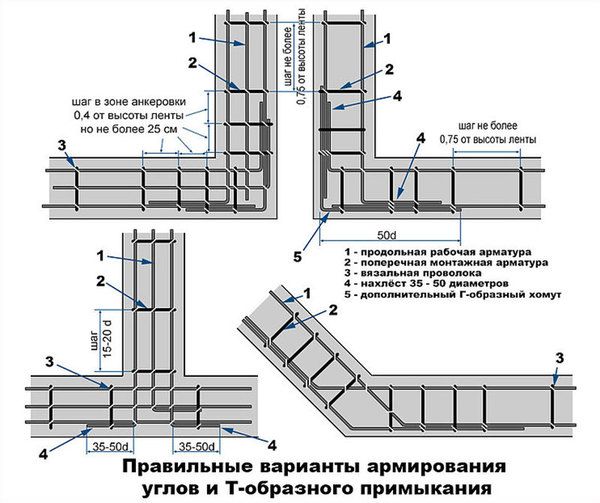

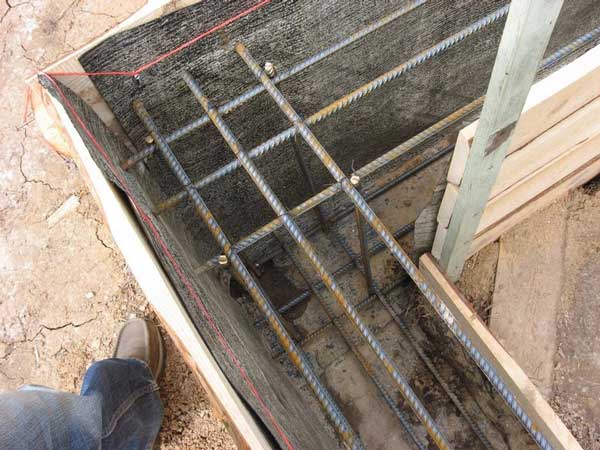

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

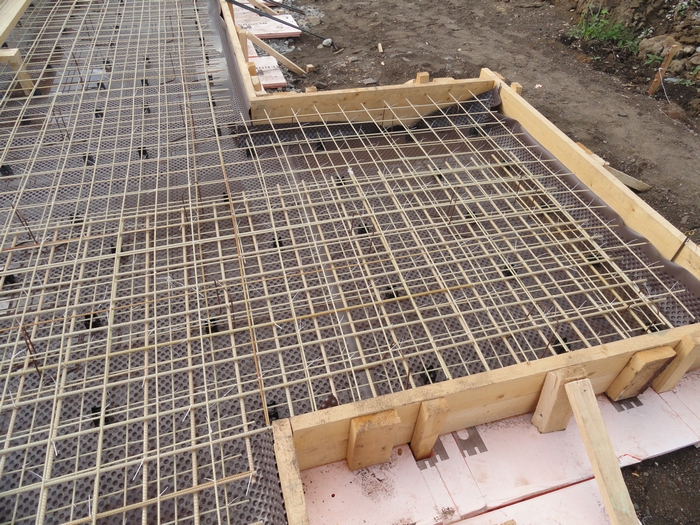

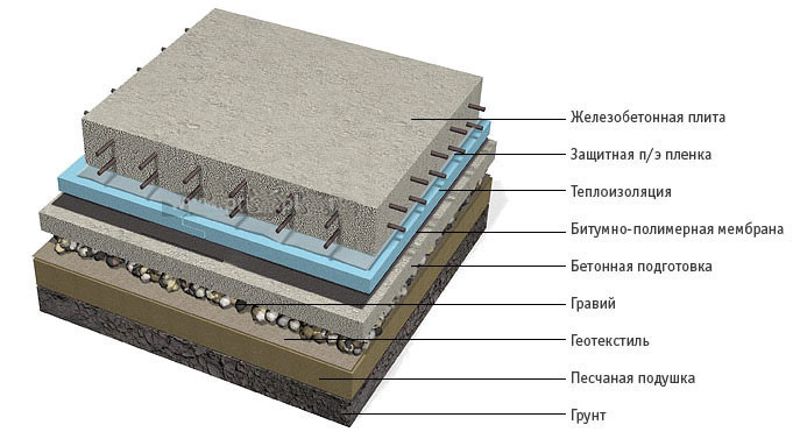

Какую арматуру использовать для плиты фундамента?

Самые частоиспользуемые в частной застройке диаметры продольной рабочей арматуры – 10, 12, 14 и 16 мм. В качестве поперечной арматуры используют 6 и 8мм. Для армирования фундаментов в основном используют арматуру класса А400 – А500С. У арматуры класса А400 предел текучести составляет 390 Н/мм2, а у класса А500С свыше 500 Н/мм2. Еще немаловажным отличием является то, что А400 не допускается соединять методом сварки, в таком случае ослабляется структура стали. По этим причинам чаще всего используют арматуру класса А500С. Для фундаментов лучше всего подходит арматура с серповидным профилем, потому что у нее выше выносливость к периодическим нагрузкам, несмотря на худшую сцепляемость с бетоном в сравнении с кольцевым профилем.

Характеристики арматурного ряда

Для того чтобы понять какая арматура лучше всего подходит, необходимо определиться с типом фундамента, рассчитать нагрузки на него.

Толщина плитного фундамента: Пример как рассчитать толщину плиты

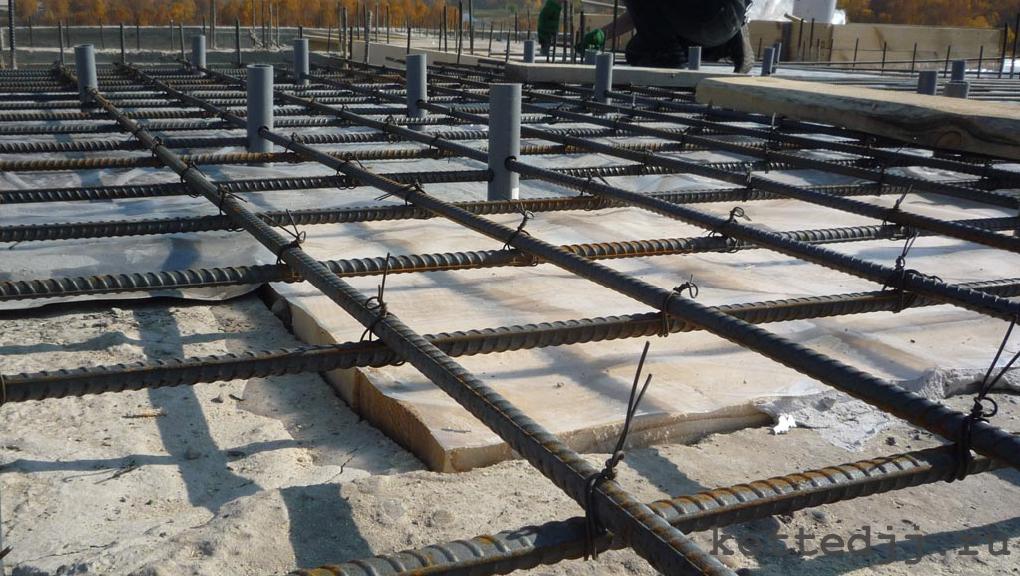

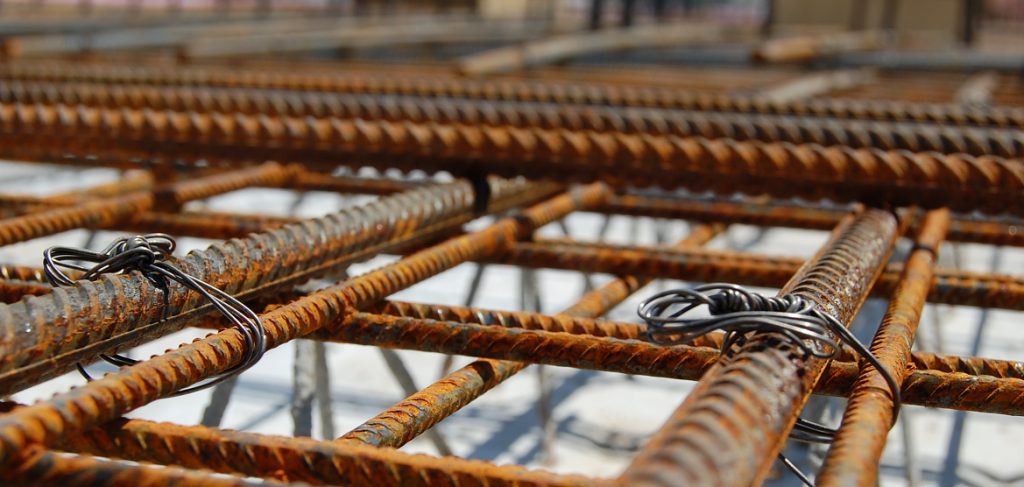

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

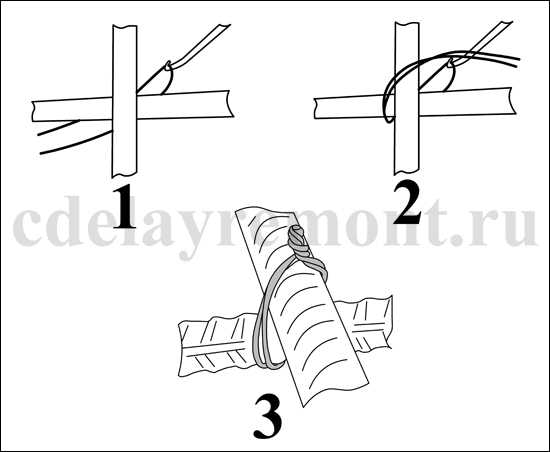

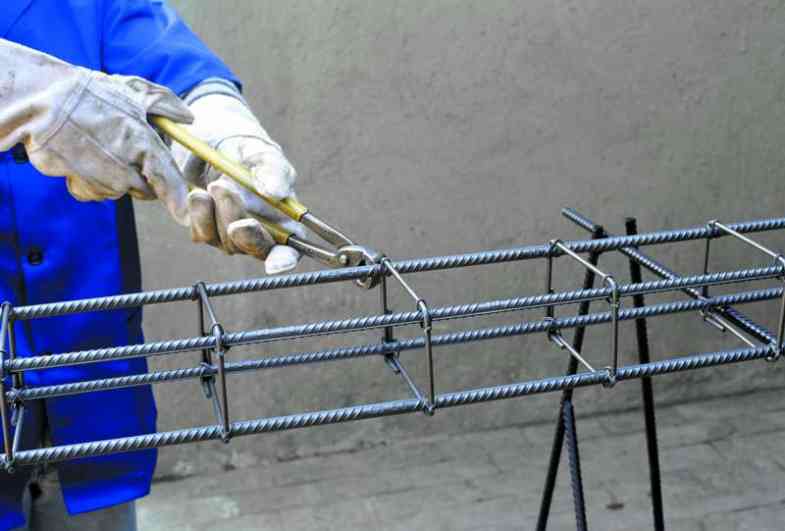

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
2. После складывается пополам
3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
4. Следующий этап – вденьте крючок для вязки в петлю
5. Теперь заведите свободные концы проволоки в крюк
6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

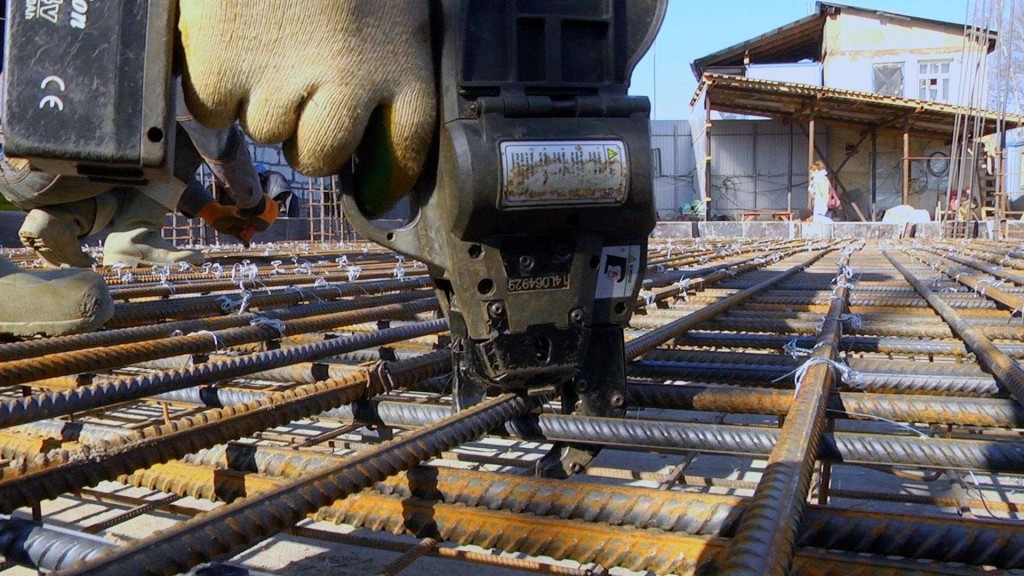

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

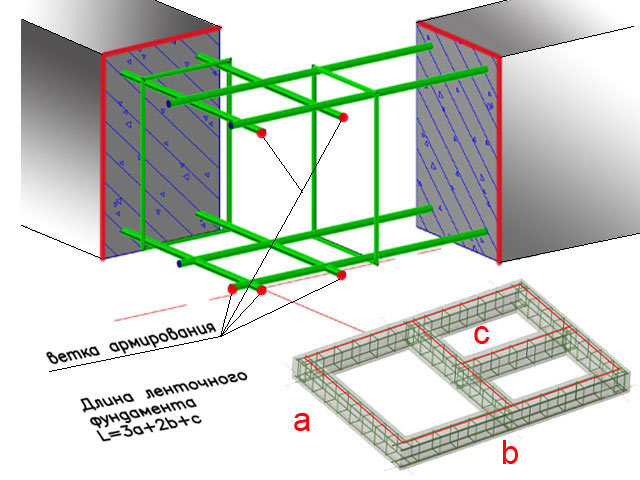

Расчет необходимого количества арматуры

Типичный каркас фундамента представляет собой уложенные параллельно стержни нижнего и верхнего яруса, с вертикальными и горизонтальными распорками. Если смотреть с фронтальной проекции, получится прямоугольник, в углах которого проходят прутья из арматуры, расположенные под углом 90° к распоркам.

Прежде всего необходимо произвести расчет количества арматуры, необходимой для сборки каркаса. Чтобы в полной мере понять, как выполнить калькуляцию ленточного фундамента, разберем пример дома размерами 7 на 5 метров, с одной внутренней поперечной стеной. Выполняют расчеты следующим образом:

1. Вычислить общий периметр постройки. Он равен (7+5)*2=24. Кроме того, следует учесть длину внутренней стены (5 м). Итого получаем: 24+5=29 м.
2. Для ленточного фундамента нужны четыре продольных стержня, значит, 29*4=116 метров. Это общая длина всех продольных прутьев.
3. Чтобы каркас был максимально прочным, в углах прутья должны крепиться внахлест длиной 1 м. То есть, это еще 16 м (4 угла по 4 стержня). Итого 116+16=132 м.
4. Считаем длину распорок. Для них обычно используют арматуру 10 мм. Предположим, что сечение каркаса 1 м на 0,4 м. Общая длина пары продольных и пары поперечных распорок равен (1+0,4)*2=2,8 м. Все 4 распорки выгибают из одного прута, придав ему форму квадрата. С запасом длина арматуры для одного квадрата равна 3 м.
5. Шаг между распорками — 0,5 м, следовательно, для фундамента общей длиной 116 м, необходимо 116*2=232 штуки. Общая длина арматуры для распорок — 232*3=696 м.
6. Подведем итог: для основных стержней понадобится 132 м арматуры, а на распорки необходимо еще 700 м прута меньшего диаметра.

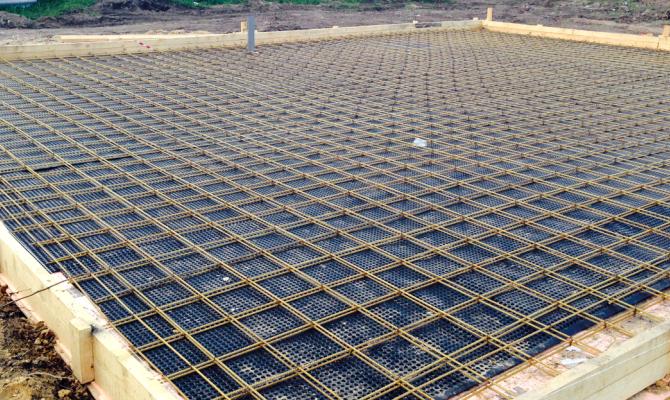

Общую длину арматуры, необходимой для плитного фундамента вычисляют иначе. Разберем на примере конструкции тех же размеров:

1. Нормальным размером ячейки считается 0,2-0,25 м. Возьмем второй вариант, посчитаем по минимуму. На 1 м длины конструкции необходимо 4 прута, и еще 1 стержень на всю длину. Итого, на 7 м длины решетки нужно 7*4+1=29 прутьев длиной 5 м, следовательно, 29*5=145 м.
2. Ширина сетки 5 м, то есть 5*4+1=21 прут длиной 7 м. Общая длина семиметровых прутьев — 21*7=147 м.
3. На одну решетку понадобится 147 м отрезков длиной по 7 м, и 145 м пятиметровых стержней — 147+145=292 м. Нужны две одинаковые решетки, следовательно, общая длина — 292*2=584 м.
4. Рассчитаем длину арматуры, необходимой для вертикальных распорок. Обычный диаметр стоек — 10 мм, длина, при толщине плиты 0,25 м, — 0,15 м. Количество распорок равно числу пересечений прутьев — 29*21=609 отрезков по 0,15 м. Общая длина равна 609*0,15=91,35 м.

Обратите внимание!

После расчета длины арматуры, необходимой для сооружения каркаса, прибавьте к полученному результату 10%. При покупке лучше ориентироваться именно на эти цифры.

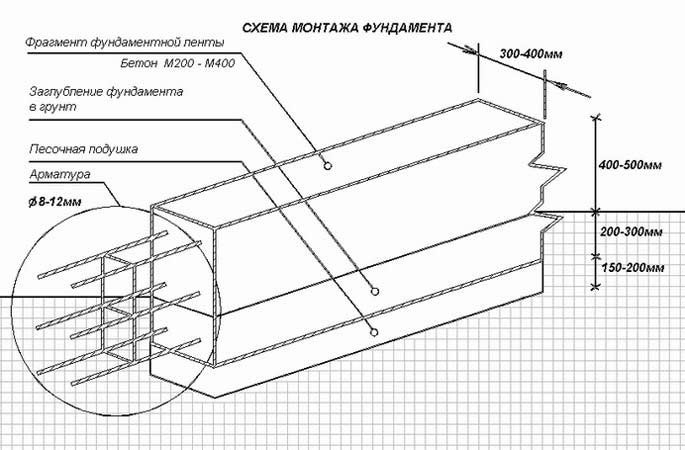

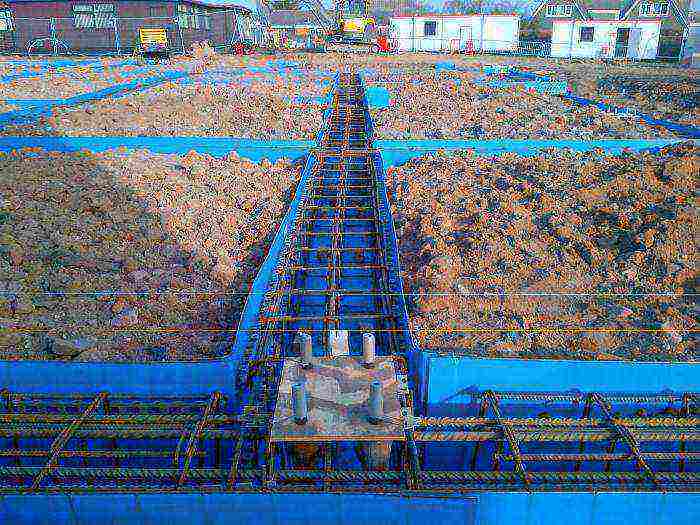

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Правильное крепление армированных прутьев обеспечивает длительный срок службы здания.

При монтаже учитываются следующие правила:

• максимальная нагрузка приходится на продольные стержни, которые располагаются в нижнем и верхнем ярусе. Для них подходят пруты периодического (рельефного) профиля с диаметром 10-12 мм;
• каркас полностью погружается в бетонное основание, эта мера защищает его от коррозии. Арматура, расположенная продольно, находится на расстоянии 30-50 мм от дна, боковых стен и верхней части основания. Промежуток между двумя прутами примерно 0,4 м;
• поперечные и вертикальные элементы монтируются из гладкого профиля с сечением 6-8 мм. Горизонтальные укладываются внахлест;
• отрезок между хомутами не превышает 0,5 метра;
• ширина и высота фундамента определяет количество ярусов и число прутьев;
• плотное расположение арматуры требует использования бетона с мелким наполнителем.

Обратите внимание! СНиП 52-01-2003 содержит требования, применяемые к материалам и конструкции.

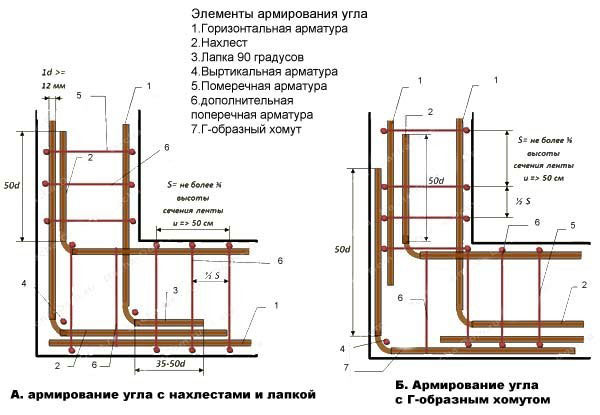

Тонкости армирования углов

Эти участки, как и места, примыкающие к фундаментным лентам, представляют собой зоны повышенной сложности и требуют дополнительного усиления. Их нельзя укреплять при помощи перехлеста прутов, это признак грубого нарушения технологии заливки бетонного основания с использованием арматуры.

Для правильного монтажа применяют:

• согнутые стержни (жесткие лапки). По своему виду они напоминают кочергу. Они обеспечивают нахлест на продольные прутья не менее 60-70 см. При этом внешние стержни соединяются в обоих направлениях, к ним привариваются внутренние. В месте изгиба устанавливается вертикальный прут;
• Г-образные хомуты. Похожи на лапку, но имеют равное расстояние от сгиба. Их установка аналогична. П-форма служит для соединения параллельной арматуры одного направления с перпендикулярно расположенными прутьями другой стороны. На углах используют два изделия, в зоне примыкания стены одно.

Для усиления конструкции шаг поперечных перемычек уменьшают в 2 раза. Они способствуют перераспределению нагрузки наряду с продольными стержнями.

Расчет необходимого количества арматуры

Подсчитывают общую длину стен. К примеру, у дома основание 6 м шириной, 12 м длиной и есть 6 м перегородка, общая длина (12+6)х2+6=42 м.

1. В основном применяют 4-х стержневую систему для арматурного каркаса, значит, общую длину необходимо умножить на 4 = 168 м;
2. Необходимо принять в расчет напуск прутов на стыках, по этой причине к общей длине материала добавляют 10-15%, в результате выходит 168+ 17=185 м длина основной арматуры, расположенной по горизонтали арматурного каркаса;
3. После этого подсчитывают необходимое количество прутов, расположенных по вертикали и поперек фундамента. Ширина фундамента равна 35 см, и 90 см его высота. Подсчитываем сечение, которое равно 35х2+90х2=250 см, это значит, нам необходимо использовать 2,5 м прута на каждые 50 см длины фундамента;
4. Делим общую длину наружных стен на 50 см и сколько на них необходимо таких отрезков: 12 м: 50 см, результат 24 штуки, учитываем по углам 2 дополнительных = 26 шт;
5. Таким же образом рассчитываем, сколько потребуется по длине перегородки 6 м, результат около 10 шт;
6. Подсчитываем общую сумму 26х2 + 10х3 = 82 шт;
7. По расчетам на 1 отрезок в 50 см необходимо 2.5 м арматуры, рассчитываем общее количество необходимого материала: 82 шт. х 2,5 м результат = 205 м.

Во время подсчетов не забывайте, что в отдельных случаях вертикальные прутья арматуры для устойчивости слегка заглубляют в грунт, по этой причине их высоту необходимо увеличить на необходимую величину. Чтобы не путаться во множестве данных сделайте схему, указав участки, где будут все места соединений арматуры, где разместятся ее вертикальные и горизонтальные прутья.

Сколько нужно арматуры для ленточного фундамента

Важным вопросом перед началом строительства является его стоимость. Определить её в объёме фундамента без определения требуемого количества арматуры невозможно. Но для первоначальной оценки можно воспользоваться весовым коэффициентом армирования. За десятилетия проектирования и строительства был выведен показатель количества арматуры для зданий малой этажности. Он равен приблизительно 80 кг/м3. То есть если для Вашего ленточного фундамента требуется 20м3 бетона, арматуры в среднем понадобится 20х80=1600кг. Требуемый объём бетона при этом посчитать не сложно – нужно лишь знать периметр здания, протяжённость несущих внутренних стен, задаться высотой ленты 300мм и умножить на её ширину.

В условиях экономии перед покупкой арматуры целесообразно выполнить более точный расчёт. Для этого придётся нарисовать схему армирования, определить общий погонаж продольной и поперечной арматуры, вут, добавить 5-10% на обрезки и затем умножить полученные данные на вес погонного метра для каждого из диаметров.

Таблица веса 1 м.п. арматурного стержня в зависимости от диаметра Армирование ленточного фундамента – вязать или варить?

Арматурные стержни объединяются в каркасы путём сваривания или вязания. Каждый из методов имеет свои преимущества и недостатки. Основным недостатком сварного соединения является невозможность (согласно действующим нормам и стандартам) выполнить качественное поперечное соединение ручным электродом.

Сварной арматурный каркас.

В заводских условиях каркасы и сетки варят контактной, а не дуговой, сваркой. На практике строители часто пренебрегают требованиями норм, и варят вручную. В результате очень часто возникает либо непровар (соединение не достаточно прочное), либо подрез (ослабление продольного стержня). Кроме того, арматуру класса A-III допускается изготавливать из стали марки 35ГС, имеющей проблемы по свариваемости. Если добавить необходимость наличия сварочного аппарата, умение владения им, значительный расход электроэнергии, то преимущества вязаного соединения становятся очевидны.

Вязаное соединение выполняется с помощью вязальной проволоки диаметром 0,8-3мм.

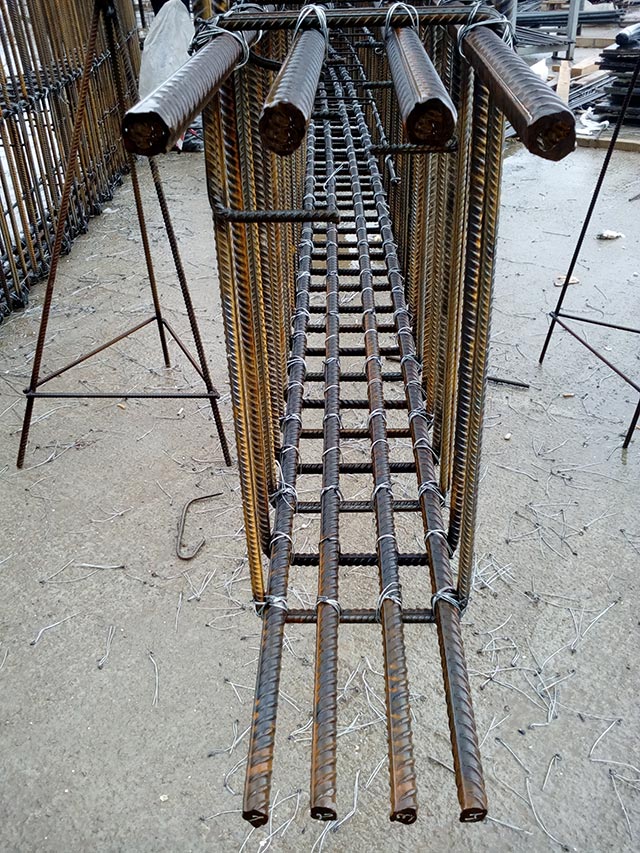

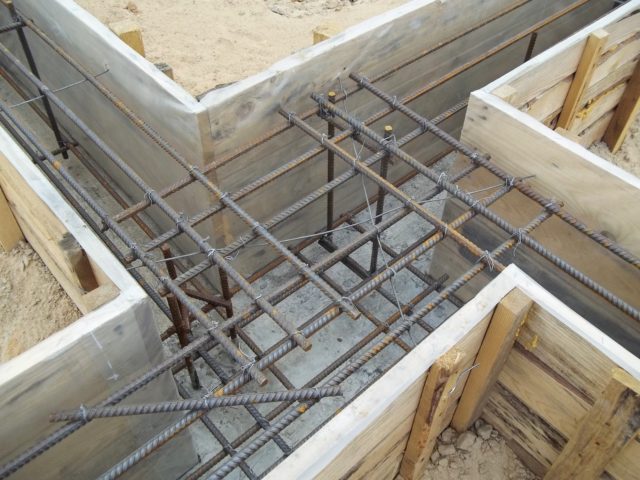

Вязаный по месту арматурный каркас.

В случае сварных соединений поперечная арматура выполняется отдельными стержнями, привариваемыми к продольным. Их расположение при этом должно быть как по вертикале, так и по горизонтали. При вязаном варианте по шаблону гнутся хомуты замкнутого сечения, которые опоясывают рабочие стержни. Шаблон представляет собой прочный стол с вбитыми в него арматурными коротышами. Их расположение на столе соответствует положению продольных стержней в сечении фундаментной ленты. Загибая вокруг коротышей стержни посредством куска трубы в качестве рычага, можно изготовить хомуты самостоятельно.

Технология армирования

Большинство фундаментов проектируются так, чтобы их ширина не превышала 450 мм, а глубина – 1000-1200 мм. Поэтому рекомендуем использовать две-три пары продольных арматурных прутьев, диаметр которых – 12-16 мм. Соединяют их между собой 8-миллиметровой арматурой. Нам необходимо создать каркас в виде короба, ширина которого вдвое меньше высоты. Основное назначение вертикальных и поперечных элементов этого каркаса – сохранение формы, поэтому не сомневайтесь. Диаметр арматуры в 8 мм, и этого будет вполне достаточно. Фундамент подвергается поперечным растяжениям в гораздо меньшей степени, чем продольным.

Одно из самых проблемных мест каркаса – углы. Самый замечательный вариант – это армирование углов с помощью согнутой под прямым углом арматуры. Многие строители стараются не усложнять себе жизнь и просто связывают вязальной проволокой прутья, сложенные под углом в 90 градусов. Нареканий на такие действия строителей пока не зафиксировано. В любом случае, если вы армируете фундамент под забор, основных принципов строительных норм можно не придерживаться.

Расчет объема и диаметра арматуры

Расчет арматуры для ленточного фундамента требуется для того, чтобы придать необходимую прочность основанию путем продумывания количества требуемой арматуры, а также её диаметра. Толщина арматуры для ленточного фундамента может варьироваться.

К примеру,  в случае возведения фундамента для частного дома  в роли продольной применяется продукция с диаметром от 10 до 20 мм. В роли же поперечного варианта,  а также вертикального,  зачастую встречается ребристая либо гладкая арматура с круглым сечением,  а также с диаметром от 6  и вплоть до 12 мм. Таким образом, понятно, что диаметр арматуры для ленточного фундамента может также быть разным. Он зависит от конструкции, а также от  веса фундамента.

Основные типы производства

Изготовлением арматуры занимаются на специализированном предприятии. Каждый технологический этап контролируется и выполняется в соответствии с ГОСТом. Готовая продукция проходит проверку качества по нескольким параметрам. Все полученные данные записываются в документацию, которая предоставляется заказчику при покупке. Главный материал для производства это сталь соответствующего качества. Она может быть двух типов производства: горячекатаной и холоднокатаной.

Продукция, изготовленная методом горячей катки, обозначается буквой «А» в названии.

Эта обработка металла выполняется под действием высоких температур, которые способствуют структурному изменению металлического сплава. В результате чего сталь становится более прочной. Горячекатаные прутки можно использовать для укрепления зданий с большими нагрузками. Высокие показатели свариваемости, поэтому можно использовать для создания каркасов различной формы.

Следующий метод изготовления – это холодная катка. Продукция в этом случае будет обозначаться буквой «B». Здесь прутки получаются путем раскатки на специализированных роликовых прессах. Многие интересуются, какой диаметр арматуры для фундамента этим методом производится. Диаметр может быть от 3 до 8 мм. Поэтому эту продукцию применять для армирования зданий с большими нагрузками нельзя.

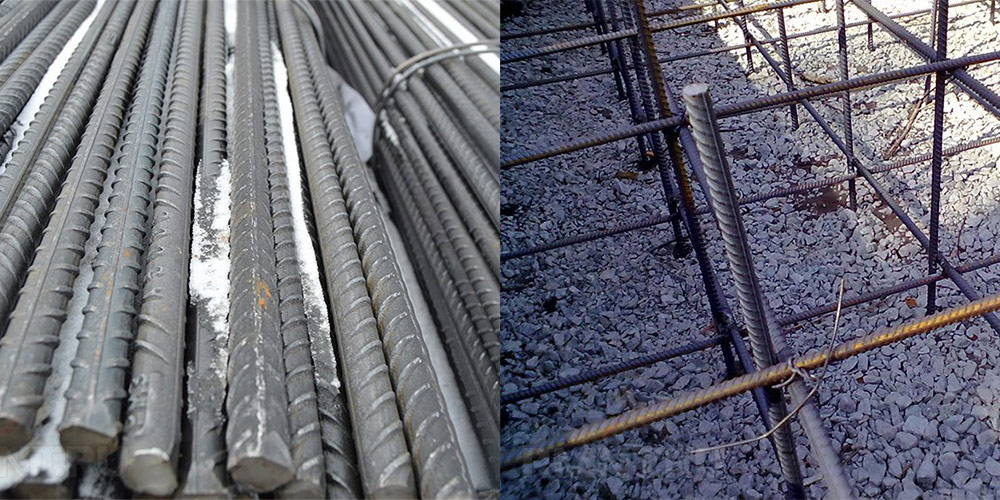

Арматура может обладать разной поверхностью:

• Рифленая. На поверхности находятся специальные выступы, которые обеспечивают более прочное соединение с бетонной смесью. Профиль на поверхности прутка может быть различной формы: кольцевым, серповидным или комбинированным. Серповидная форма является более прочной, поэтому она больше распространена в строительной отрасли;
• Гладкая поверхность. Эти изделия не имеют профиля на поверхности, поэтому они не обладают достаточно хорошим сцеплением с бетоном. В большинстве случаев эти стержни применяют для изготовления стяжки пола.

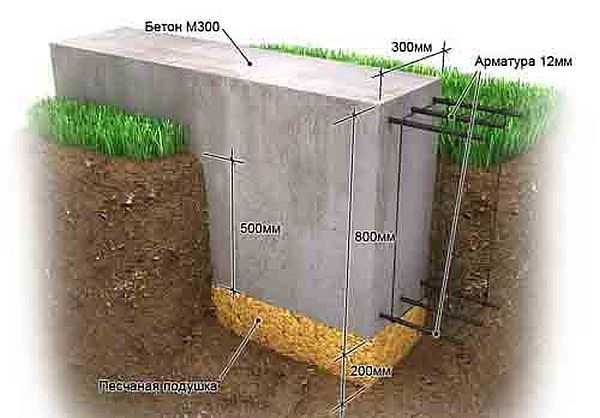

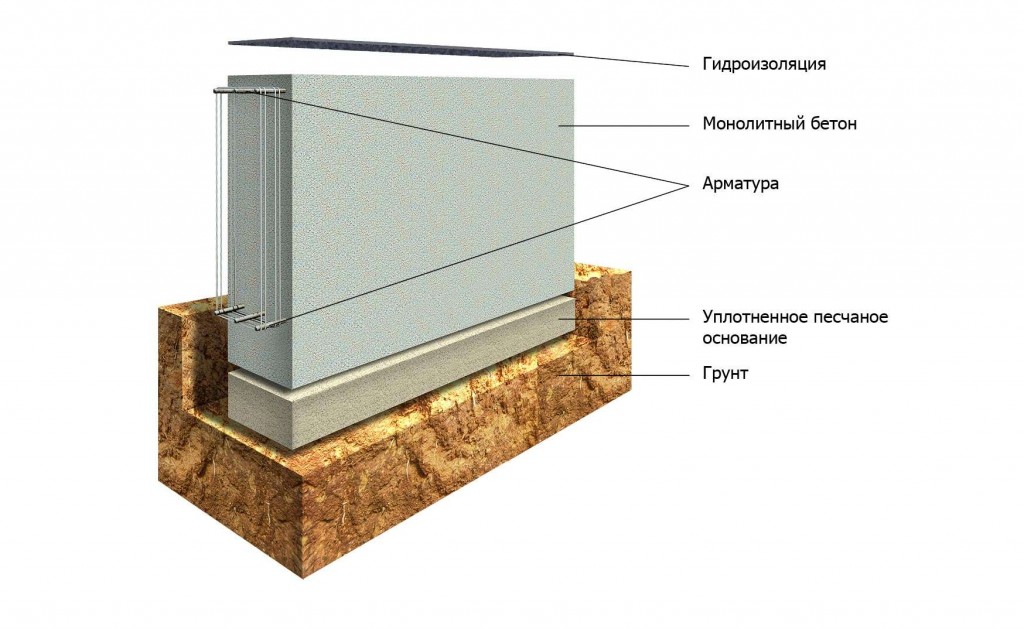

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

• от подошвенного основания;
• от грунта, расположенного выше основания;
• от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
• от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Возможные последствия

Фундамент непрерывно испытывает сильные нагрузки: верхняя часть подвергается сжатию, нижняя часть испытывает растяжение. Лишив основание арматуры, вы сознательно уменьшаете способность выдерживать нагрузки на растяжение более чем в 10 раз.

Стены дома, фундамент которого залит без арматуры, не имеют прочной связки между собой, что чревато появлением большого количества крупных трещин между ними. Со временем здание может очень быстро прийти в негодность.

В процессе обязательной усадки дома, длящейся не менее 5 лет, фундамент без арматуры может потрескаться не выдержав нагрузок. Небольшая деформация грунта, морозное пучение почвы и расширение ее при намокании могут привести к плачевным последствиям, которые невозможно предотвратить.

Обычно дома, не имеющее арматуры, обладает крайне недолгим сроком эксплуатации.

Часто вслед за фундаментом деформируются и разрушаются коммуникации дома, в частности канализация. Подвал дома подвергается затоплению при малейших осадках.

Строительство дома — нелегкая и затратная задача. Цена качественного фундамента может составить до 15% от стоимости всего дома.

Русский человек всегда пытается найти пути экономии, но строительство фундамента — ответственное дело, экономить на нем нельзя.

Не рискуйте зря, иначе, вложив свои деньги в остальные материалы, но сэкономив на арматуре, вы рискуете получить неудовлетворительный и непредсказуемый результат в виде потрескавшихся стен и просевшего основания. Получаться еще большие убытки, связанные со сносом деформированного фундамента и проведением нового строительства.

Расскажите об этой статье друзьям в соц. сетях!

Армирование углов

Угловые элементы ленточного фундамента, к которым относятся и Т-образные примыкания, армируются путем установки изогнутых анкеров — отдельных стержней, согнутых под нужным углом. Нередко изгибаются рабочие стержни, если их длина позволяет это сделать (например, на углах коротких стенок или примыканий).

Углы фундамента испытывают повышенные напряжения, поэтому наличие дополнительной анкеровки необходимо для увеличения прочности соединения каркаса и повышения несущей способности данного участка ленты.

Основными ошибками, часто встречающимися при армировании углов, являются:

• Использование усиления только внешнего контура, с недостаточной анкеровкой внутренней части угла.
• Отсутствие соединения между внешними и внутренними стержнями.
• Отсутствие механической связи между подошвой и каркасом.
• Неправильное размещение точек соединения стержней.

Использование анкеров и грамотное соединение с основными элементами армпояса позволяет избежать ошибок и усилить ответственные участки каркаса.
