Актуальные ГОСТы для деревянных лестниц в частном жилье

О чем говорят нормативные акты

В жилых зданиях высотой до 30 метров поручни должны располагаться на уровне 900 сантиметров. В подъездах более высоких домов лестничные перила должны располагаться на отметке 100 сантиметров от пола. Поручни должны быть надежно защищены от ржавления. В частности, стальные изделия должны покрываться антикоррозийной краской. Приобрести алюминиевые перила для лестниц, не требующие нанесения защитного состава, можно в нашей компании.

Материалы, из которых изготовлены поручни, должны обладать хорошей деформационной стойкостью при воздействии экстремальных температур. Декоративные и защитные покрытия лестничных перил подъездов в случае возгорания на объекте не должны выделять в воздух токсичные вещества. К тому же поручни, предназначенные для подъездов жилых зданий, должны выдерживать весовую нагрузку величиной 0,3 кН/м.

Толщина лестничных перил должна быть такой, чтобы ширина марша была не менее 90 сантиметров. Перила лестниц в жилых зданиях, в которых на одном этаже может находиться до 200 человек, должны обеспечивать ширину пролета как минимум в 1,2 метра. На поверхности поручней в подъездах многоквартирных домов не должно быть заусенцев и прочих дефектов, способных повредить одежду людей или причинить им травму.

Просвет между вертикальными стойками лестничных перил жилых зданий должен составлять не более 10 сантиметров. Расстояние между опорами поручней ограждений экранного или комбинированного типа, должно быть не более 30 сантиметров. Концы поручней в подъездах многоквартирных домов должны быть закруглены.

Лестничная площадка: параметры и конфигурация

Ответить на вопрос, что такое лестничная площадка, может далеко не каждый, перечислить все элементы, входящие в состав данной конструкции. На самом деле, это очень важно, знать и понимать, что должно быть расположено на лестнице, а что является дополнительным «аксессуаром». Чтобы избавить вас от всех сомнений и догадок, мы предлагаем вам ознакомиться с нижеизложенной информацией.

От того, как выглядит лестница, можно сделать вывод о том, какие люди живут в подъезде

Основные СНиПы и ГОСТы на лестницы в жилых и общественных зданиях

Где бы ни располагалась лестница, к какому бы типу не принадлежала и из каких бы материалов не была изготовлена, одно остается неизменным – конструкция должна строго соответствовать существующим нормам и требованиям СНиП и ГОСТ.

Именно от соблюдения данных стандартов зависит безопасность ступенчатой системы, ее комфорт, удобство и функциональность. О том какие требования предъявляются сегодня к деревянным, металлическим, пожарным и другим лестницам, расположенным в частных жилых домах (квартирах) и общественных зданиях, и поговорим далее.

Красивую, удобную и безопасную лестницу невозможно построить без соблюдения норм СНиП

Нормативные документы

Возведение лестничных систем регламентируется требованиями и стандартами, записанными в таких нормативных законодательных актах, как ГОСТ и СНиП. Разберем данные стандарты относительно:

1. Лестниц для жилых помещений.
2. Лестниц в общественных зданиях.

Перед сооружением любой лестничной конструкции для ее безопасности и удобства обязательно изучите все существующие требования, предъявляемые к данным системам

Лестницы в жилых домах

От того, насколько полностью и точно соблюдены все нормативные требования СНиП и ГОСТ, зависит безопасность лестничных систем, расположенных внутри жилого дома.

Лестницы в жилых помещениях могут быть самого разнообразного типа, единственное что их объединяет — это нормативы СНиП и ГОСТ

Как известно, по материалу изготовления конструкции подразделяются на:

• Деревянные.
• Металлические.
• Пожарные.
• Железобетонные.
• Каменные.
• Комбинированные.
• Прочие системы.

Все элементы конструкции должны быть тщательнейшим образом просчитаны в соответствии с нормативной документацией

Поскольку наиболее распространенными являются первые три варианта, рассмотрим нормативные требования к ним более подробно.

Нормы СНиП для деревянных систем

Для деревянных лестниц в жилых домах предусмотрено два основных нормативных документа, касающихся требованиям к их возведению – это:

• СНиП II-25-80 – непосредственно регламентирует изготовление конструкций из дерева.
• Санитарные нормы № – устанавливают общие правила для возведения жилых помещений.

Самыми популярными в частных домах являются деревянные системы, но и их сооружение должно осуществляться при строгом соблюдении установленных норм

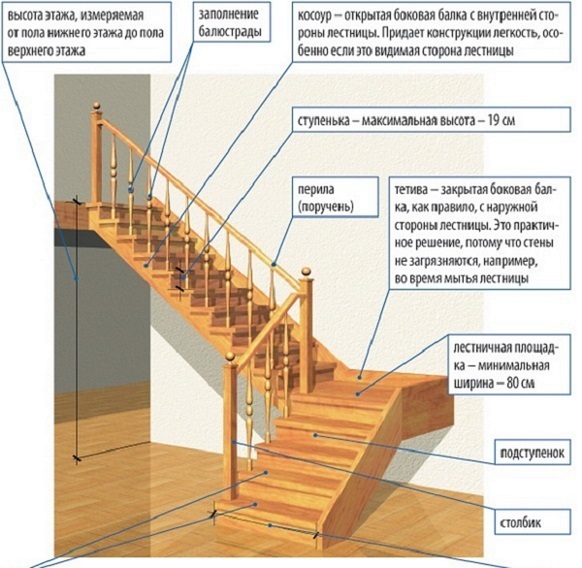

Рассмотрим наиболее значимые положения данных актов:

• Площадки деревянных систем должны быть оборудованы таким образом, чтобы на конструкцию попадал естественный свет.
• Число ступенек в одном марше – от 3 до 18.
• Ширина марша – не менее 0, 9 метра.
• Высота ограждения – не менее 90 см.
• Уклон должен быть не круче 40 градусов.
• Для лестниц из дерева рекомендовано применение хвойных пород древа.
• Применяемые в строительстве лестницы доски, должны быть ровные, без сучков и заусенец, с максимальной влажностью 12%.

Согласно существующим требованиям, самыми лучшими породами для изготовления лестницы для дома являются ель, и сосна

Кроме вышеперечисленных требований, применяемая для строительства лестницы древесина, во избежание гниения должна быть обработана специальным антисептическим раствором.

СНиП к металлическим конструкциям

СНиП на лестничные системы, возводимые в жилых домах, был утвержден еще в 1981 году, его номер II-23-81. Рассмотрим основные положения данного нормативного акта:

• Соединение отдельных составляющих металлических конструкций должно осуществляться двумя способами – при помощи сварки и болтами.

  Все элементы металлических ступенчатых систем, в соответствии со СНиП, должны быть соединены либо болтами либо при помощи сварки

• Опорные части металлической лестницы должны быть изготовлены из углеродистых сталей или чугуна.
• Все элементы конструкции необходимо обработать специальным антикоррозийным средством либо краской для защищены изделия от поражения ржавчиной.

Конструкцию из металла обязательно необходимо покрасить либо обработать антикоррозийной смесью

Также в СНиП описаны методики расчета крепости конструкций и даны советы по применению марок стали и чугуна в разных климатических зонах.

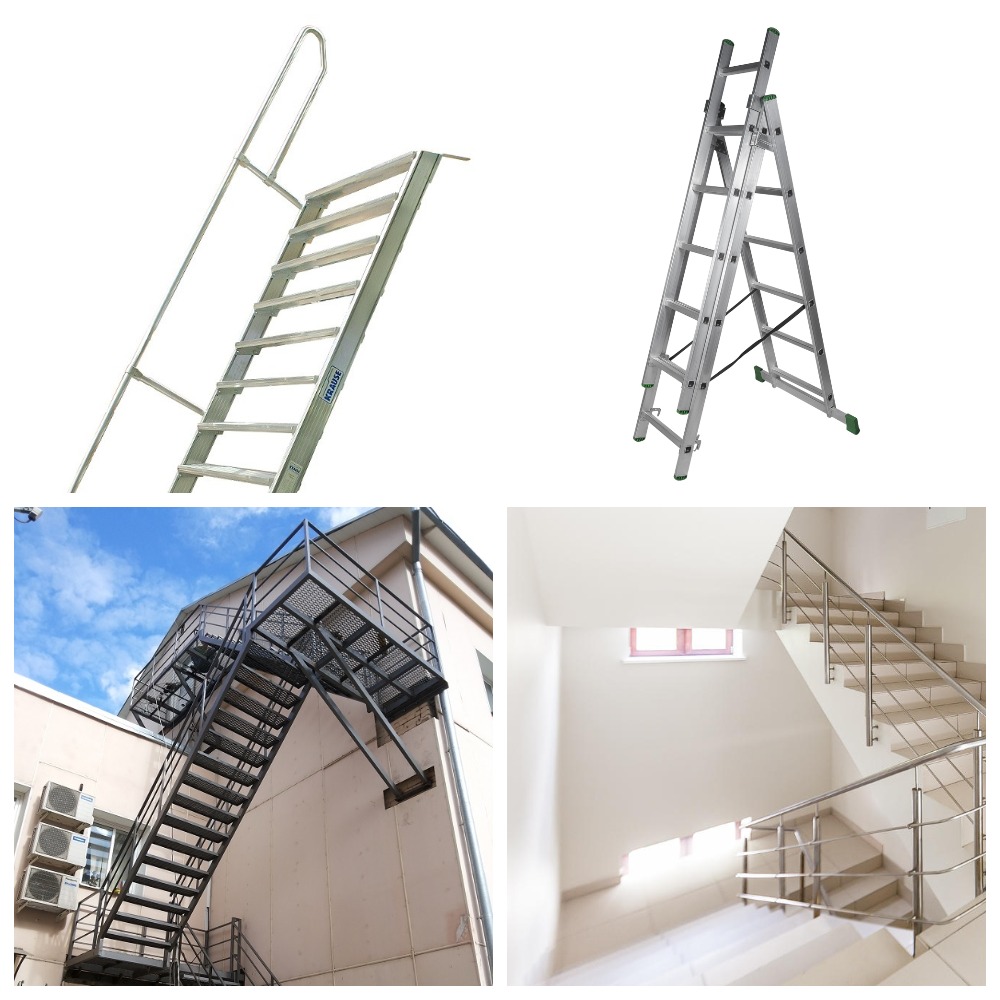

Требования к пожарным лестницам

Все общественные здания по инструкции должны быть оснащены специальными пожарными лестницами для эвакуации людей в случае возникновения огнеопасной ситуации.

Ни один многоквартирный дом либо общественное здание не допустят к эксплуатации, если они не имеют пожарной эвакуационной лестницы

СНиП на данные системы не регламентирует их размещение, объемы и другие свойства. Все эти моменты обозначены в другом нормативном документе – ГОСТ Р 53254-2009. Именно в нем описаны стационарные внешние пожарные лестницы и требования, к ним предъявляемые.

Строительство пожарных конструкций должно осуществляться при строгом соблюдении ГОСТ Р 53254-2009

• Пожарные ступенчатые конструкции подразделяются на маршевые и вертикальные. Для маршевых обязательно должно быть предусмотрено специальное ограждение, для вертикальных же систем оно нужно только при высоте лестницы 6 метров и более.
• Ежели строение имеет высоту более 20 метров, применяются исключительно маршевые изделия.
• Материалом для изготовления пожарных лестниц в общественных зданиях должен быть исключительно металл.

  Пожарная лестница — необходимый атрибут любого здания, магазина, офиса, склада, производственного помещения и так далее

• Ступеньки системы обязаны выдерживать вертикальную нагрузку около 180 кг и горизонтальную – более 54 кг.
• Ржавчина, перекосы, трещины и заусенцы в конструкции недопустимы.
• Ширина вертикальной лестницы с огораживанием не должна быть меньше 0, 8 метров, а без огораживания – 0, 6 метров.
• Маршевая конструкция не должна быть уже 60 сантиметров.
• Ограждение маршевой пожарной лестницы должно составлять 1 метр.

Нормативные требования к маршам и клеткам

Маршевые лестницы: основные требования

Маршевые лестницы относятся к категории самых популярных конструкций, благодаря своей практичности, прочности и сравнительно высокой грузоподъемности. К такому типу изделий применяются высокие требования, касающиеся в большинстве случаев вопросов проектирования. Есть список основных нюансов, которые учитываются при разработке проекта:

• частота эксплуатации лестницы;
• ширина между промежуточными опорами, глубина и высота ступеней;
• необходимость наличия дополнительных элементов для пожилых людей и детей;
• грузоподъемность лестничной конструкции.

Основной деталью производства лестницы остается размер ступеней. От глубины конструкции будет зависеть комфорт, надежность и безопасность лестницы. Стандартно при проектировании используется средняя длина шага взрослого человека – примерно 60 см.

После проведения расчетов специалисты разрабатывают чертеж, производимый в трех проекциях, притом на верхней, как правило, размещается нарисованный план объекта. Также в чертеже указывается направление движения, описываются металлические и деревянные детали.

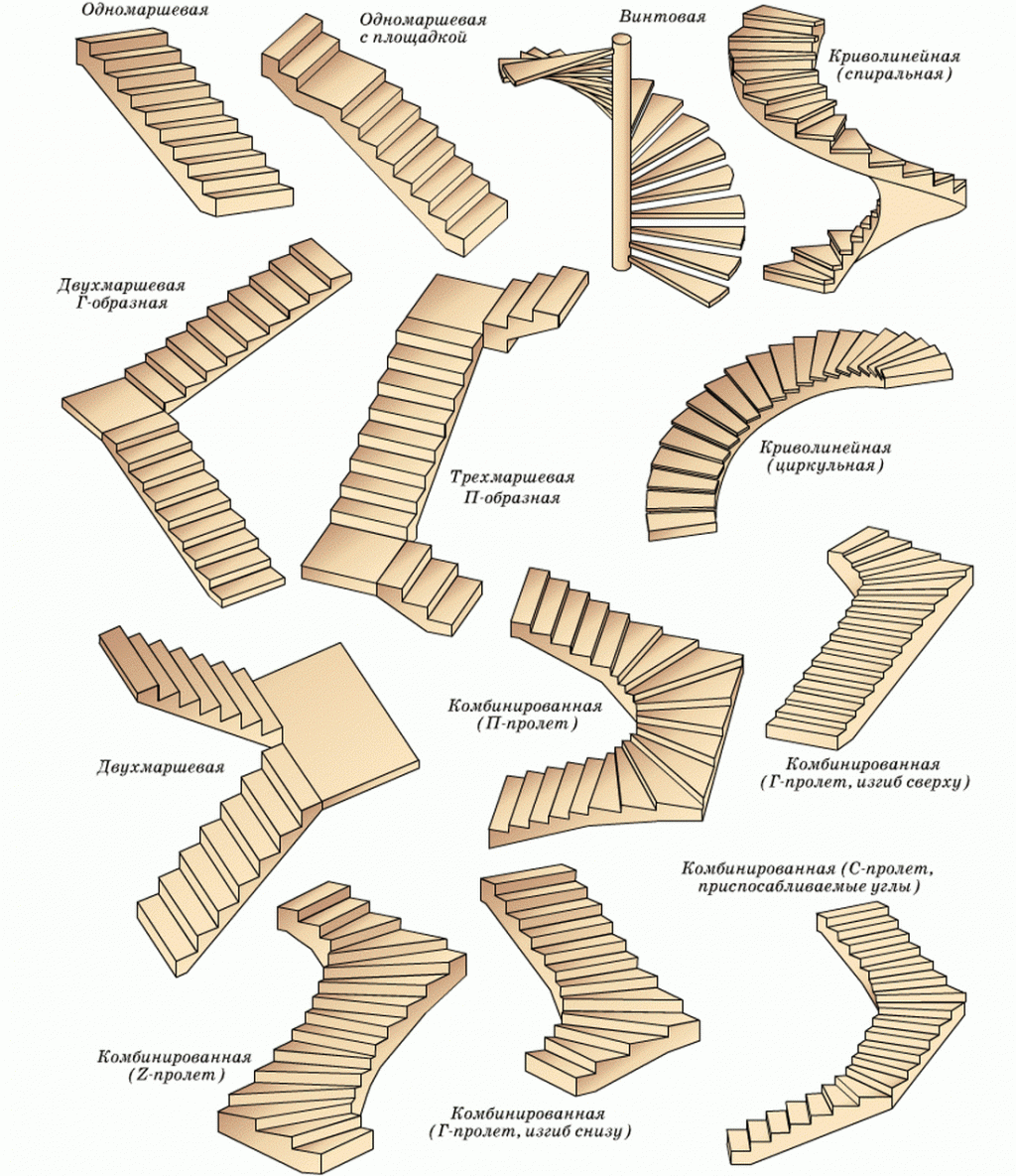

Основные типы лестниц

Межэтажные лестницы в зависимости планировки и расположения в помещении делятся на две большие категории: маршевые и винтовые.

Маршевые лестницы

Маршевые лестницы — этот тип лестничной конструкции, который признается одним из популярных в использовании. Во многом это определяется удобством эксплуатации такого вида лестниц практически в любом здании. Их конструкция состоит из одного или нескольких маршей (или иначе — пролетов), соединенных между собой одной или несколькими промежуточными площадками. Форма маршевых лестницы различна, она может быть прямой, изогнутой в трех проекциях, Z- или S-образной, либо иметь поворот.

Существует несколько видов маршевых лестниц, которые различаются между собой количеством маршевых элементов, так различают одно-, двух- или многомаршевые лестничные конструкции. По названию легко определить, сколько маршей используется в лестнице.

Как правило, в одном марше лестницы расположено не менее трех и не более пятнадцати ступеней. Традиционно используется марш в десять-одиннадцать ступеней — это количество считается оптимальным, обеспечивает легкость спуска или подъема. Более длинные конструкции разделяют промежуточными площадками, по ширине равными или чуть превышающими размеры лестничного марша. Во многом поворот, который может быть в 90, 180 или 360 градусов, также позволит сэкономить место, обратив фундаментальность конструкции в преимущество, так некоторые используют пространство под лестницей для какого-либо вспомогательного помещения.

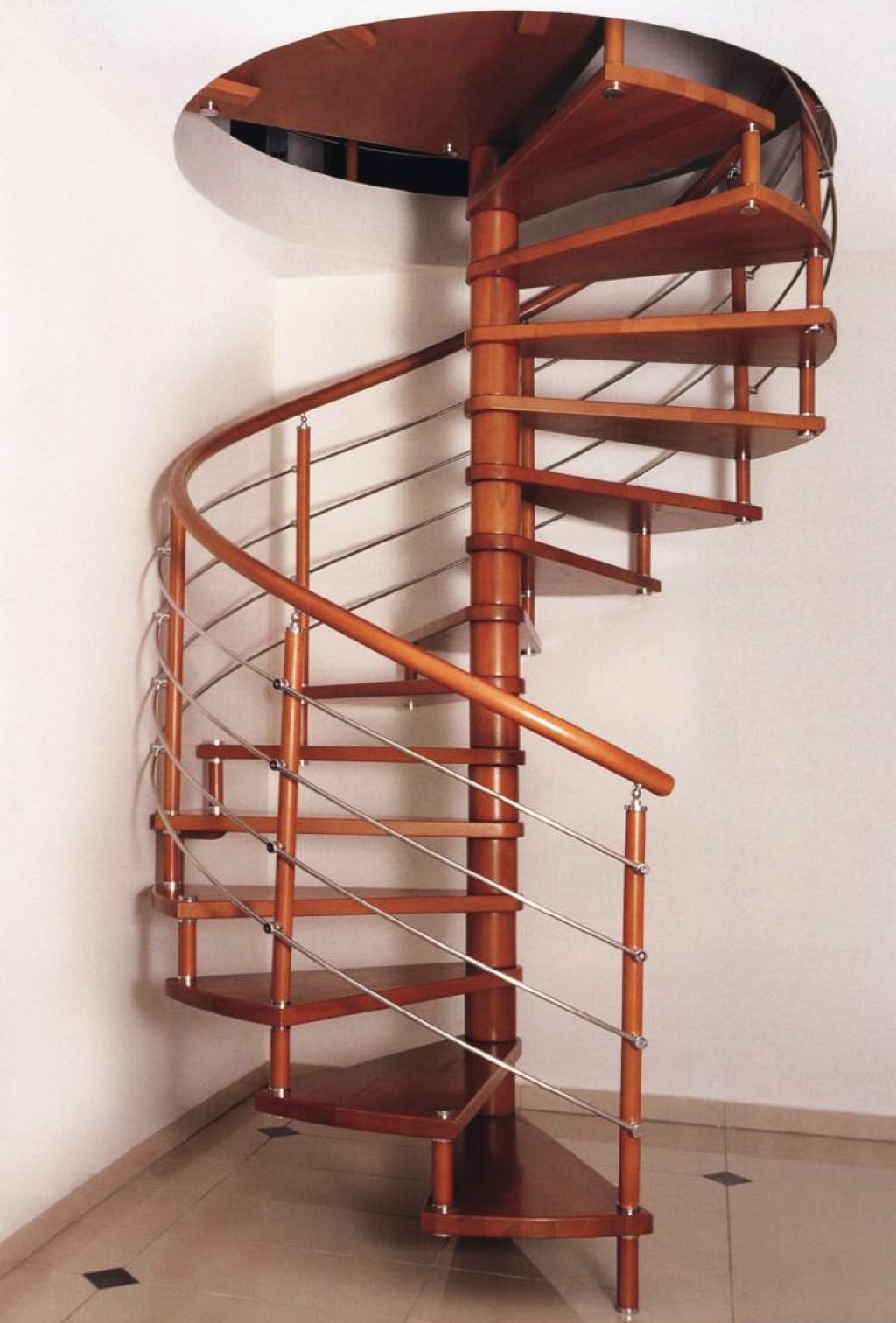

Винтовые лестницы

Винтовые лестницы , или иначе — спиральные, считаются альтернативой маршевым, вместе с тем они менее удобны для спуска или подъема. Поэтому такой тип лестницы задумывается больше как вспомогательный, чаще всего, выполняя функцию декорирования интерьера. Однако, для небольших помещений винтовая лестница — оптимальный вариант, так как она более компактна и не позволяет скрадывать лишнее пространство.

Вся конструкция винтовых лестниц обычно располагается вокруг центрального столба или колонны, образуя правильный радиус и поднимаясь вверх по спирали, а к основанию крепятся ступени. Узкой стороной ступени крепится к стойке, а широкой — к стене или ограждению. Форма ступенек винтовых лестниц, как правило, открытая, таким образом, подступенок отсутствует. Профиль конструкции именуется лестничный винт, который может иметь форму круга, квадрата, клина или прямоугольника.

Приняв решение установить в жилом помещении лестницу, можно потеряться во всем многообразии форм и видов их конструкций. Поэтому, прежде чем окончательно сделать выбор, стоит оценить не только преимущества внешнего вида, но и конструкторские удобства, а также единое направление художественного стиля в оформлении интерьера. Только удачное сочетание всех этих факторов позволит обеспечить удобство перемещения в многоэтажном доме.

Какой должна быть высота эвакуационных лестниц

От типа лестницы и самого здания зависит ее высота. Высота регулируется техническим регламентом, в котором прописаны все размеры. При проектировании и возведении здания, необходимо соблюдать все нормативные требования и учитывать ГОСТ.

Высота лестницы составляет от 1,9 м (в свету) и более. Эвакуационные выходы в технических этажах должны быть высотой от 1,8 м.

Высота лестницы складывается из количества ступеней и подступеней. Их количество тоже регулируется нормами.

Ступень должна иметь высоту не больше 0,22 м. Это требование СНиП должно соблюдаться при строительстве.

Согласно ФЗ-123 «Технический регламент о требованиях пожарной безопасности»:

Статья 87. Требования к огнестойкости и пожарной опасности зданий, сооружений и пожарных отсеков

4. На незадымляемых лестничных клетках типа H1 допускается предусматривать лестничные площадки и марши с пределом огнестойкости R15 класса пожарной опасности К0.

Статья 88. Требования к ограничению распространения пожара в зданиях, сооружениях, пожарных отсеках

10. В противопожарных преградах, отделяющих помещения категорий А и Б от помещений других категорий, коридоров, лестничных клеток и лифтовых холлов, должны быть предусмотрены тамбур-шлюзы с постоянным подпором воздуха. Устройство общих тамбур-шлюзов для двух и более смежных помещений категорий А и Б не допускается.

19. Объемно-планировочные решения и конструктивное исполнение лестниц и лестничных клеток должны обеспечивать безопасную эвакуацию людей из зданий, сооружений при пожаре и препятствовать распространению пожара между этажами.

Лестничная клетка типа Лтребования

» Насосное оборудование » Пожарная безопасность на лестничных клетках.

Лестничные клетки типа Л1, Л2, Н1, Н2, Н3: основные особенности и главные требования к ним

При возведении лестниц в многоуровневых помещениях строители должны принимать во внимание тот факт, что в случае возникновения пожара именно ступенчатая конструкция может стать единственным путем к выходу на воздух и спасению людей.

Перед тем, как приступить к проектированию многоуровневого здания, архитектор должен уделить особое внимание разработке эскизов лестничных клеток

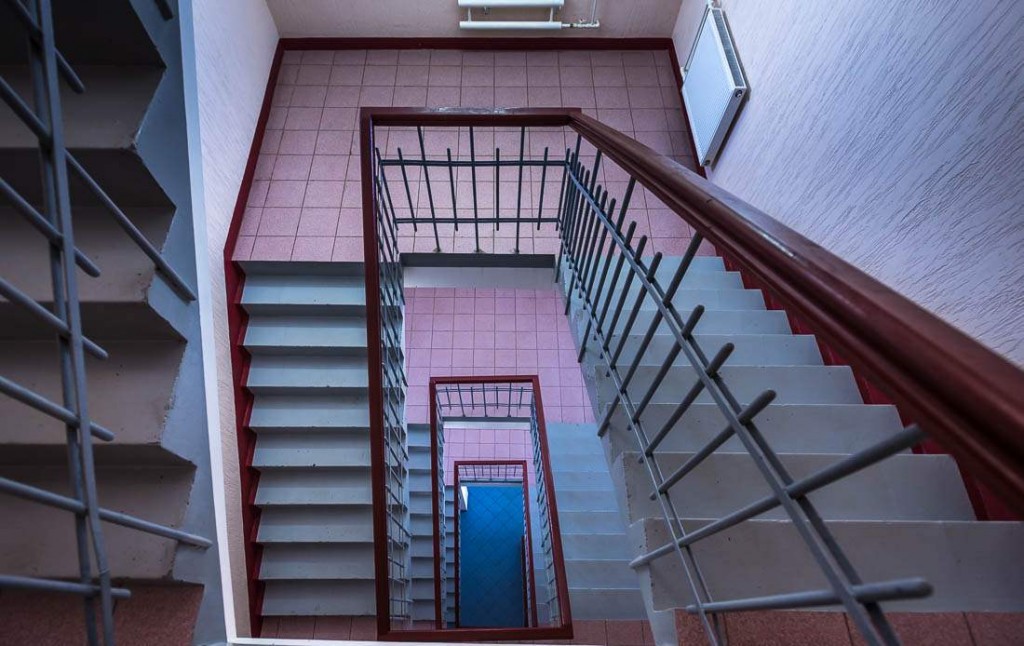

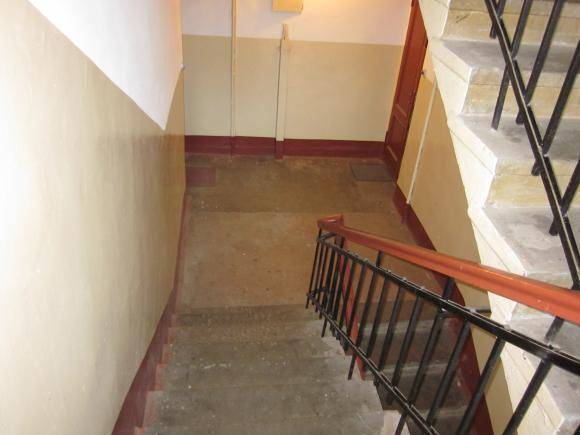

Что из себя представляет лестничная клетка

Перед тем, как начнется сооружение лестницы, в здании для нее проектируется специальный вертикальный проем – лестничная клетка.

Лестничная клетка — это совокупность всех элементов ступенчатой конструкции, а также стен, потолка, пола, оконных и дверных проемов

• ступенчатые марши;
• площадки;
• ограждения;
• стенки с дверными и оконными проемами;
• перекрытия и полы.

Типы ступенчатых площадок квалифицируются в зависимости от их пожарной безопасности и степени задымляемости при возникновении очага возгорания

Основным критерием, по которому происходит подразделение лестничных клеток на типы является пожарная безопасность и беспрепятственная эвакуация людей в случае возникновения очага возгорания и задымленности.

При пожаре именно лестница может являться единственным путем для эвакуации людей из здания

Обычные лестничные площадки

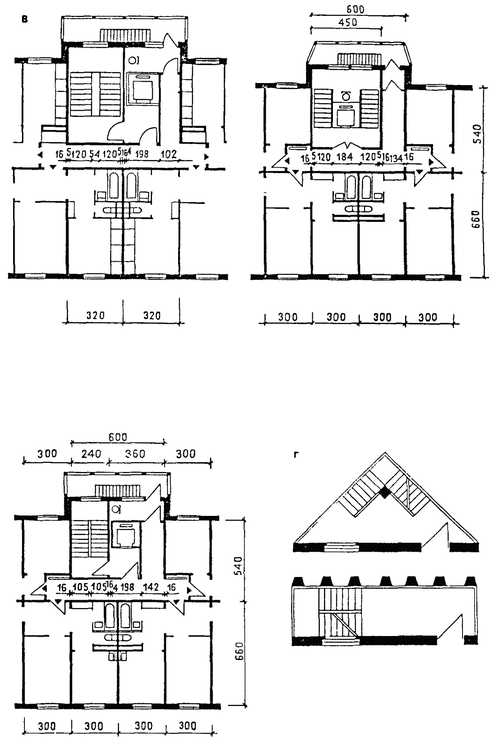

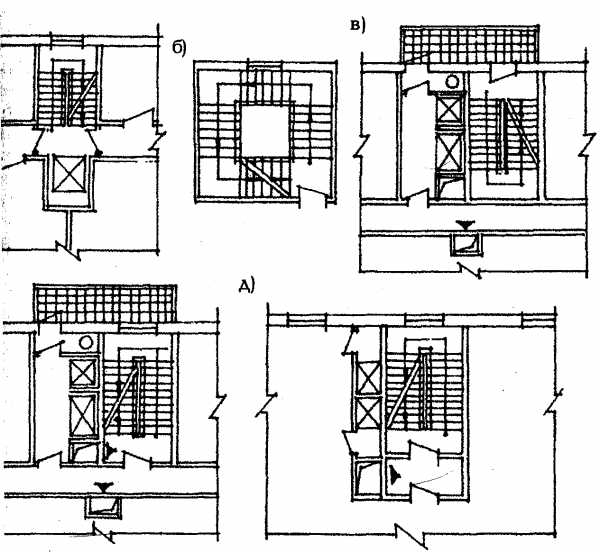

На данном чертеже схематично продемонстрированы два типа обычных лестничных систем — Л1 и Л2

Тип Л1

Ступенчатая площадка Л1 характеризуется наличием на каждом этаже застекленных окон, расположенных в несущей стене здания, через которые в помещение поступает естественный свет. В некоторых случаях эти просветы в стене могут быть не застеклены.

На каждом уровне лестничной клетки, относящейся к типу Л1, должны находиться застекленные оконные проемы

Тип Л2

Тип Л2 характеризуется наличием естественного освещения, поступающего на клетку через стенные застекленные либо открытые просветы

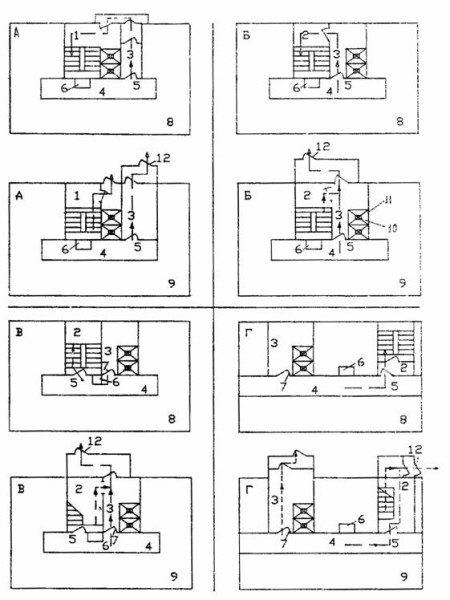

Незадымляемые лестничные клетки

Основными требованиями, предъявляемыми к данному типу систем, являются:

• наличие специальных шлюзов для поступления на ступенчатую клетку воздушных потоков из чистой от дыма зоны;
• присутствие эвакуационных ходов, позволяющих людям покинуть опасное помещение в момент возгорания.

Незадымляемые конструкции также имеют свое подразделение – это типы Н1, Н2 и Н3. Разберем их более детально.

Во многих многоэтажных зданиях применяют лестничные клетки незадымляемого типа, которые более безопасны для эксплуатации в экстремальных условиях

Тип Н1

Данный тип лестничных клеток имеет вход с этажей строения через уличную часть постройки по открытому переходу, свободному от дыма. Такой вид конструкции часто применяется в административных, общественных и учебных заведениях, чья высота превышает 30 метров. Он считается наиболее приспособленным для проведения эвакуации людей из здания, охваченного дымом.

Отличительной особенностью ступенчатой клетки типа Н1 является наличия выхода с лестницы прямо на улицу

Тип Н2

Тип Н2 оснащен специальным подпором для подачи чистого воздушного потока при пожаре

Тип Н3

Незадымляемая ступенчатая клетка вида Н3 оснащена входом с этажа через тамбур, а также кислородным подпором с возможностью многократной подачи воздуха людям в случае возгорания в помещении.

Если речь идет о невысоких зданиях, то здесь чаще применяют обычные лестницы типа Л1 и Л2, в высотках же необходимо возводить системы, относящиеся к типам Н1, Н2 и Н3

Мы рассмотрели основные типы лестничных клеток, согласно стандартам СНиП. Однако вышеперечисленная классификация не касается хозяйственных ступенчатых конструкций, установленных в дачных жилищах для перехода между двумя-тремя уровнями.

Типы лестничных клеток л1

Бесплатная юридическая консультация:

При возведении лестниц в многоуровневых помещениях строители должны принимать во внимание тот факт, что в случае возникновения пожара именно ступенчатая конструкция может стать единственным путем к выходу на воздух и спасению людей.

Перед тем, как приступить к проектированию многоуровневого здания, архитектор должен уделить особое внимание разработке эскизов лестничных клеток

по теме

В представленном ниже видео вы найдете вспомогательную информацию по рассмотренной теме.

Бесплатная юридическая консультация:

Пожарно-техническая классификация лестниц и лестничных клеток

Глава 11. Пожарно-техническая классификация лестниц и лестничных клеток

В комментируемой статье предусмотрено существование пожарно-технической классификации лестниц и лестничных клеток. Соответственно этому в ст. 39 комментируемого Закона определена классификация лестниц (отдельно лестниц, предназначенных для эвакуации людей из зданий, сооружений и строений при пожаре, и отдельно пожарных лестниц, предназначенных для обеспечения тушения пожара и проведения аварийно-спасательных работ), а в ст. 40 данного Закона — классификация лестничных клеток.

ОСНОВНЫЕ ПАРАМЕТРЫ ЛЕСТНИЦ

Лестницы проектируют в соответствии с ГОСТ «Марши и площадки лестниц железобетонные. Общие технические условия». Марши, площадки и накладные проступи следует изготовлять для лестниц, по которым движение при подъеме осуществляется против часовой стрелки. Допускается изготовлять эти элементы для лестниц, по которым движение при подъеме осуществляется по часовой стрелке.

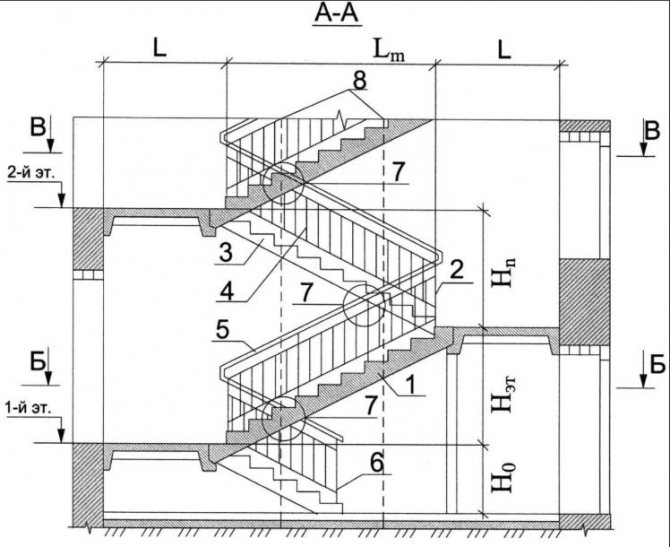

Основные координационные размеры маршей и площадок (см. рисунок на листе 2) следует принимать по приводимой выше таблице. Координационные размеры, отличающиеся от приведенных в таблице, допускается принимать для маршей типа ЛМП (ребристые с полуплощадками) в зданиях, рассчитанных на сейсмичность 7 баллов и более.

Конструктивную длину и ширину площадок следует принимать равными соответствующему координационному размеру, уменьшенному (или увеличенному) на значение, зависящее от способа опирания площадок на стены или другие конструктивные элементы здания, согласно общим правилам определения конструктивных размеров по СТ СЭВ 1001-75. Толщину площадок следует принимать кратной 20 мм.

Расчетные временные нагрузки (при коэффициенте надежности по нагрузке n = 1,2 и без учета собственного веса) на марши и площадки, предназначенные для применения в лестницах жилых зданий, 3,5 кПа (360 кгс/м2); общественных зданий — 3,5 (360) или 4,7 кПа (480 кгс/м2); зданий промышленных предприятий — 4,7 кПа (480 кгс/ м2).

В случаях, предусмотренных проектом здания, марши и площадки должны иметь выступы, вырезы, углубления, закладные изделия и другие конструктивные элементы, предназначенные для их опирания и крепления; отверстия для пропуска мусоропроводов, трубопроводов и других инженерных коммуникаций; внутренние каналы или замоноличенные трубки и закладные изделия для крепления светильников. В элементах лестниц высшей категории качества, предназначенных для размещения скрытой сменяемой электропроводки, следует применять замоноличенные пластмассовые трубки.

Марши и площадки изготовляют с закладными изделиями, располагаемыми на их боковых поверхностях, для крепления металлических ограждений. Допускается изготовлять марши и площадки с гнездами (вместо закладных изделий) для крепления стоек ограждения.

ЛЕСТНИЦЫ ЖИЛЫХ ЗДАНИЙ

Для общественных зданий уклон основных лестниц не должен превышать 1:2. Уклон лестниц в подвальные и цокольные этажи, а также на чердак не должен превышать 1:1,5.

В жилых зданиях число ступеней (подъемов) в одном марше лестниц должно быть не менее 3 и не более 18. Между маршами лестниц должен быть зазор шириной не менее 10 см.

Число ступеней в первом марше лестницы зависит от отметки пола первого этажа над планировочной отметкой земли. При необходимости устраивается выносной тамбур.

В зданиях высотой до пяти этажей включительно допускается устройство входов на чердаки с лестничных клеток через люки размером не менее 60´80 см по закрепленным металлическим стремянкам.

Варианты монтажа и подготовительные работы

Если вас заинтересовало, как сделать подсветку для лестницы в доме, то изучите рекомендации, которые представлены ниже, и у вас все получиться.

Для начала нужно создать план освещения лестницы. При этом нужно заранее выбрать подходящий тип источников света и способ включения подсветки.

Домашний мастер может выбрать один из наиболее популярных вариантов освещения межэтажного перехода в частном доме: ЛЕД-ленты в нишах под ступеньками, встраиваемые светильники внизу стены вдоль ступенек, подсветка с применением бра или люстры.

Чтобы управлять приборами для освещения можно установить 2 выключателя (сверху и снизу). Немного сложнее устроена подсветка, которая оснащена датчиком движения. Чтобы ее создать, нужно подготовить контроллер (светорегулятор), микросхема драйвера и датчики.

Необходимые материалы и инструменты

Чтобы создать систему освещения для частного дома, которая регулируется контроллером, нужно приобрести необходимые комплектующие. Это может быть led-лента с высоким уровнем пыле- и влагозащиты, например, smd 3528. Не стоит для подсветки покупать модель 5050, так как она излучает слишком яркий свет.

Это интересно! Если вы хотите сделать цветное освещение в частном доме, то покупайте RGB-ленту. Чтобы управлять ею, вам понадобиться контроллер.

Если вы остановили выбор на встраиваемых светильниках, то покупайте модели цилиндрической формы, ведь для их установки можно использовать обычные монтажные коробки. Выбор цветовой температуры (белый, желтый или цветной свет) зависит от личных предпочтений. Рекомендуется покупать комплект светильников с контроллером.

Чтобы датчики срабатывали, и подсветка включалась, нужно приобрести микроконтроллер Ардуино. Управлять системой освещения лестницы можно через компьютер.

Также понадобятся индикаторы движения, например, ультразвуковой или инфракрасный, светодиодный драйвер. Фотодатчик будет включать подсветку только при наступлении темноты. Для стабильной работы светодиодов понадобится блок питания на 12 В. Провода помогут соединить все компоненты системы, крепежные элементы – зафиксировать их. Также понадобиться электродрель, рулетка, ножницы и канцелярский нож.

Пошаговая инструкция

Чтобы собрать электрическую схему управления, действуйте по такому плану:

1. Установите на печатную плату подсветку Ардуино, параллельно закрепите микросхемы-контроллеров.
2. Поместите плату в короб с крышкой, он должен надежно защищать «начинку», но быть доступным, если нужно провести ремонт.
3. Присоедините микроконтроллер к компьютеру, загрузите в него программу для прошивки, ее можно создать самостоятельно или скачать из интернета.
4. На коробе установите разъемы, чтобы подключить светодиоды и драйвер, потом подключите их к выходам контроллера.

Перед установкой протестируйте систему управления.

Затем можно приступать к установке осветительного оборудования:

1. Разделите ленту на отрезки на специально обозначенных местах.
2. К одному из концов присоедините 2 провода с помощью коннекторов.
3. Протрите спиртом участок ступенек, где вы будете устанавливать ленты.
4. Снимите защитное покрытие с ленты, приклейте ее на нужный участок.
5. Спрячьте провода в отверстие под ступеньками.

Встраиваемые устройства монтируют по такому плану:

1. Просверлите отверстия для светильников перфоратором.
2. Установите в полученные туннели подрозетники.
3. Вставьте осветительные устройства, закрепите их винтами.
4. Провода спрячьте в специальных коробах.

По такой же схеме монтируйте датчики на верхней и нижней ступеньке.

Теперь осталось только собрать систему освещения:

1. Установите и калибруйте фотодатчик, который включает свет при наступлении темноты, провода спрячьте под лестницу.
2. Установите блок питания и корпус со схемой управления в незаметном, но доступном месте.
3. Провода от осветительных устройств и датчиков соберите в пучок, зафиксируйте кабельной стяжкой, спрячьте в монтажный короб, закрепите на стене под лестницей.
4. Провода подключите к подходящим разъемам контроллера.
5. Дополните схему блоком питания.

Теперь осталось только протестировать систему освещения лестницы в разных режимах. При необходимости исправьте неполадки, а потом закройте короб системы управления.

Где купить бетонные подступёнки?

Производственная компания ЛОБАС занимается изготовлением и продажей высокопрочных подступенников из бетона с добавлением армирующего фиброволокна ВСМ-12. Наша продукция изготавливается в соответствии с нормативными документами (ГОСТ, СНиП) и ежегодно проходит проверку качества в независимых экспертных лабораториях.

Бетонные подступенники обладают всеми необходимыми технологическими показателями по прочности, морозо-и огнестойкости, водонепроницаемости и антикоррозийности. Возможно изготовление бетонных подступёнков толщиной до 25-30 мм. Помимо стандартных, мы создаём индивидуальные изделия требуемых размеров и форм по вашим чертежам и эскизам. Также осуществляется помощь на любом этапе строительного производства: от заказа чертежей с опорой на ваши предпочтения до отгрузки готовых изделий к месту требования. По всем интересующим вопросам звоните по телефонам 8 (800) 333-16-86 или +7 (831) 260-10-11, и мы поможем вам сделать правильный выбор.

Все накладные изделия имеют различную текстуру и коллеровку однородного или смешанного типов. Цветные подступенники ярких и приглушенных оттенков (от пурпурного до серого), а также окрашенные в несколько цветов элементы, имитирующие натуральный камень (например, мрамор или гранит) устойчивы к негативному влиянию ультрафиолета, что помогает сохранить стойкость цветовой гаммы на долгие годы. Посмотреть каталог продукции бетонных подступенников вы можете на нашем сайте.

Лестничные марши железобетонные: армирование, складирование

В данной статье речь пойдет не о монолитном лестничном марше (о них вы можете прочитать на нашем сайте), мы разберемся с вами с лестничными маршами из сборного железобетона.

Такого рода лестницы очень широко используются в многоэтажном строительстве для обустройства общественных лестниц. В частном строительстве они используются реже, в основном для спуска в цокольные (подвальные) помещения.

Применение железобетонных лестничных маршей

Это один из немногих типов конструкций, производство которых осуществляется массово на специальных заводах.

Данное изделие весьма универсально. Благодаря тому, что при производстве используются высококачественные бетон и стальные стержни с арматурой, лестничные марши получаются износостойкими, не подверженными разрушению под воздействием внешних факторов.

Данные характеристики достигаются только при условии изготовления маршевых бетонных лестниц согласно ГОСТ 9818-2015 (Марши и площадки лестниц железобетонные. Общие технические условия).

Высокие показатели износостойкости позволяют использовать лестничные ЖБИ при строительстве как общественных, так и промышленных зданий в любых климатических и сейсмических районах.

Виды бетонных маршей

Согласно ГОСТ лестничные марши подразделяются в зависимости от формы ступени и наличия промежуточных или разворотных площадок. Основными типами лестничных маршей являются:

• Наклонный плоский лестничный марш имеет обозначение ЛМ. Без фризовых ступеней.

• ЛМФ ребристые марши с фризовыми ступенями. Крайние ступени выполнены с фризом для крепления к площадкам.

• ЛМП марши со встроенными площадками. В зависимости от вариации возможна одна или две площадки. При типовом строительстве позволяет сократить сроки строительства за счет использования монолитной конструкции с площадками.

Технические требования

При изготовлении лестничных ЖБИ производители придерживаются стандартов, определенных в документах:

• ГОСТ 9818-2015 — Марши и площадки лестниц железобетонные. Общие технические условия;
• ГОСТ 26887-86 – Площадки и лестницы для строительно-монтажных работ. Общие технические условия;
• ГОСТ 13015-2012 – Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения.

Эти государственные стандарты определяют следующие важные для безопасности использования лестницы параметры.

Производя расчеты ступеней, необходимо придерживаться параметров, определенных ГОСТом:

• Размер шага должен находиться в приделах от 60 до 64 см. Он определяется по сумме ширины проступи и высоты двух подступенков.
• Размеры подступенка варьируются от 14 до 20 см.
• Ширина проступи в пределах от 26 до 32 см, допускаются и меньшие значения в зависимости от назначения лестницы.
• Для определения оптимального соотношения высоты подступенка и ширины проступи существуют два индекса безопасности. Первый определяется как сумма высоты подступенка и ширины проступи и должен быть близок к 46 см. Второй — разность этих двух показателей и должен быть близок к значению 12 см.
• Оптимальное число ступеней в марше — 15 шт.

Допустимый угол наклонная лестницы составляет от 20° до 45°. Данный угол зависит от назначения и места эксплуатации лестницы.

• Согласно ГОСТу рекомендованная длина пролета не должна быть больше 3 м. В случае если этой длины не хватает, необходимо дополнительно использовать промежуточные площадки.
• Ширина ЖБИ марша не должна быть менее 80 см.

Помимо вышеуказанных стандартов для комфортного использования определяются также стандарты по прочности и износостойкости:

• Лестничные марши должны быть устойчивы к сейсмической активности до 7 баллов.
• Допустимые нагрузки в жилых сооружениях — до 3,5 кПа, для общественных зданий — до 4,7 кПа.
• Влажность бетонных изделий для жилых и общественных зданий не более 13% для производственных — не более 15%.
• Теплопроводность бетона не более 10%.
• При армировании лестничного марша выступ арматуры за пределы поверхности не более 1 см.
• При армировании должен быть предусмотрен захват для лестничного марша, при помощи которого в дальнейшем будут осуществляться транспортировка и монтаж.

Армирование лестничного марша осуществляется при помощи:

• Стали горячекатаной стержневой.
• Стали стержневой, обработанной термомеханическим способом.
• Проволоки для армирования.

Складирование лестничных маршей осуществляется плоскостью один на один, исключением являются лестничные марши с площадками, их складируют на ребро.

Монтаж лестничных маршей

Прежде чем начинать монтаж лестничного пролета, необходимо вымерить и подготовить точки крепления:

• В нижней части пролета должен быть подготовлен фундамент, в случае монтажа на первом или цокольном этаже, или установлена лестничная площадка.
• В верхней части опорой будет либо промежуточная площадка, либо стена здания.
• На опорные места, в которых будет размещаться лестничный марш, наносится бетонный раствор для фиксации изделия.
• Используя захват для лестничного марша, кран подает ЖБИ на специальных стропах, строповка лестничных маршей осуществляется таким образом, чтобы изделие при подъеме краном находилось под углом не меньше того, который предусмотрен проектом.
• Кран опускает лестницу в подготовленные места опоры.
• Благодаря правильной строповке, сначала устанавливается нижняя часть лестницы, после чего направляется и устанавливается верхняя часть.
• Все стыки в верхней и нижней части марша заделываем бетонным раствором.

Видео монтажа железобетонного марша представлено ниже:

Примеры чертежей и эскизов лестниц, а также обозначение их основных элементов на схемах

Чертеж лестницы – первый шаг ее создания

Нарисовать лестницу свой мечты сможет даже человек, не обладающий особым талантом художника. Однако профессиональный строитель вряд ли, без сопутствующих пояснений сможет разобраться в таком рисунке. Поэтому прежде чем приступить к выполнению схемы, следует изучить хотя бы общие правила оформления чертежа.

Как правило, эскиз лестницы разрабатывается еще в ходе проектирования дома. Хотя ступенчатая конструкция может быть взведена в помещении уже после завершения строительства.

Что такое проект

Проект (план) — это проекция горизонтального среза этажа, здания либо лестничной конструкции, перенесенная на плоскость.

Что присутствует на плане:

• Размещение всех помещений этажа с указанием их размеров.
• Месторасположение лестничных клеток и маршей.
• Размещение оконных и дверных просветов.

  Эскиз будущей ступенчатой системы не обязательно делать самому, его можно заказать профессиональному проектировщику либо скачать понравившийся чертеж в интернете

• Система строения, включая размещение опор и пролетов.
• Толщина несущих стен и колонн.

Изображения и обозначения

Прежде чем приступить к созданию чертежа лестницы, необходимо научиться разбираться в общепринятой терминологии и обозначениях, касающихся данных конструкций.

Данное понятие включает в себя несколько пунктов – это терминология, связанная с:

• типом лестниц;
• основными ее элементами;
• обозначениями на чертежах;
• размерами конструкции;
• применяемым материалом.

Разберем подробнее каждый из этих определений.

Тип лестницы

Перед тем, как начать выполнять схематичное изображение лестничной конструкции, определитесь, к какому типу она будет принадлежать:

Основные элементы

Основными элементами, изображаемыми на схеме, являются:

• Марш — прямой участок конструкции.
• Проступь — горизонтальная поверхность ступени.
• Подступенок – вертикальная составляющая ступени.

  Для того, чтобы сделать такую лестницу, внимательно ее рассчитайте и выполните грамотный чертеж

• Косоур — опорная колода, сверху которой размещены ступеньки.
• Площадка — горизонтальный участок между маршами.
• Забежные ступеньки — имеют трапециевидную форму.
• Средняя линия — воображаемая полоса, вдоль которой поднимается либо спускается человек.
• Просвет — расстояние от плоскости ступеньки до потолка.

Обозначения на схемах

• А – сечение
• Б — проект нижнего марша
• В — проект переходного марша
• В — проект верхнего марша.

Кроме того, на схеме имеются специальные стрелки, указывающие направление движения по лестнице.

Размеры конструкции

К основным размерам лестничной системы относятся такие параметры:

• Уклон – самым комфортным считается уклон 1:2, либо 30 градусов к горизонту. Спектр удобства — от 25 до 40 градусов, оптимальным вариантом считается уклон в 45 градусов (1:1).
• Количество ступеней в марше — не должно быть более 18-ти. При этом все проступи прямого марша должны быть строго одного размера.

  Проектируя лестницу, обязательно учитывайте основные требования, которые предъявляются к размерам конструкции

• Ширина конструкции – согласно СНиП 31-02, не должна быть менее 90 сантиметров для комфортного передвижения по лестнице.
• Ширина проступи — от 26 см до 35, 5 см, поскольку на ней должна свободно располагаться ступня человека.
• Высота проступи — от 12, 5 до 20 см, для комфорта чаще всего принимают размер 18 см.
• Просвет — делается не меньше 2-х метров, чтобы даже высокому человеку не приходилось пригибаться.

Материалы

Руководство по графическому изображению материалов изготовления также содержится в ГОСТе 5401-50. Далее приведем подробное описание данных обозначении:

• Дерево — в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные полосы — имитация текстуры.

  При проектировании чертежа лестницы, воспользуйтесь данными графическими изображениями материала ее изготовления

• Бетон – схематично обозначается сочетанием точек и кружков, при армированном бетоне кружки смешиваются с диагональной штриховкой.
• Металл — штрихуется частыми диагональными линиями либо сплошной заливкой.

Вывод

Таким образом, в статье мы рассмотрели основные элементы лестничных систем и их условные обозначения на схемах и чертежах. Теперь собственноручно сделать эскиз любой конструкции и правильно схематически изобразить на нем все составляющие лестницы вам не составит труда.

Однако, если вы не обладает чертежными навыками либо для возведения лестницы у вас нет достаточного количества свободного времени, вы всегда сможете заказать уже готовую, качественную и правильно спроектированную лестничную систему в нашем популярном интернет-магазине «Супер Лестница»

Видео по теме

На представленном ниже видео вы найдете интересный вспомогательный материал, касающийся темы статьи.

Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Единая система конструкторской документации. Линии

ГОСТ Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения

ГОСТ Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Процесс изготовления лестничных маршей

Если вы решили заказать или самостоятельно изготовить лестничные марши для своего дома, сначала обязательно изучите нормативные требование ГОСТ и СНиП. У каждого типа лестниц есть свои параметры и нормы, поэтому при изучении обращайте внимание на малейшие детали и не забывайте о них, когда приступите к процессу.

Чтобы получился результат без ошибок, следует придерживаться следующей последовательности:

• Шаг 1. Необходимо подготовить плиту. Учитывайте, что в случае, когда нужен размер меньше стандартного, нужно дополнительно прикрепить вкладыши;
• Шаг 2. Затем фиксируются сначала нижние петли и монтажные детали, а после этого – верхние петли, которые необходимы для установки ограждения;
• Шаг 3. Необходимо установить арматурный каркас, который служит надежной опорой для всей лестницы;
• Шаг 4. Плита, которая ранее была подготовлена, заливается бетоном, который после заливки нужно оставить сушиться;
• Шаг 5. После просушки лестницы необходимо достать из формы и можно уже начинать использовать в строительстве.

Учитывайте тот факт, что лестница должна служить многие годы и выдерживать тяжелые нагрузки. Поэтому при изготовлении лестничного марша обязательно нужно придерживаться всех норм и стандартов. Во время установки необходимо проверять ее на прочность, удобность и безопасность.

О типичных ошибках при конструировании лестничных маршей

Чаще всего во время проектирования превышается стандартная высота подступенка. Для жилых зданий предельное значение 190 мм, для нежилых построек – 170. В некоторых случаях в связи с особенностями планировки здания высота может быть увеличена до 200. Однако большая высота ступени будут неудобны в эксплуатации, особенно это создает трудности для детей и пожилых людей.

Другая распространенная проблема в проектировании – разница в параметрах ступеней. Чтобы ритм ходьбы не нарушался, высота всех ступеней должна быть одинаковой. При несоблюдении этой нормы лестницы становятся небезопасными.

Даже если все расчеты были произведены правильно, может возникнуть необходимость подогнать параметры. Лестничный марш, построенный в соответствии со строительными правилами, будет долговечным и надежным. Поделитесь своими наблюдениями в этой области проектирования, оставив комментарий.

Основные материалы, используемые при изготовлении лестничных клеток незадымляемого типа

Для того чтобы лестничная клетка была действительно противопожарной, немаловажную роль играет материал ее изготовления.

Дело в том, что она должна выдерживать высокие температуры при контакте с огнем.

Лучшими вариантами считаются бетон и металл.

Металлические конструкции лестничных маршей очень хорошо подходят для построения эвакуационных путей типа Н1.

Для типа Н2 лучше всего использовать бетонную конструкцию, поскольку они не только прочны и удобны, но и всегда соответствуют требованиям СНиП.

Бывают случаи, когда для построения незадымляемой лестничной клетки используется дерево, но в таком случае оно должно быть пропитано специальным раствором, препятствующим возгоранию.
