Актуальные ГОСТы для деревянных лестниц в частном жилье

Монолитная лестница по косоурам – инструкция изготовления

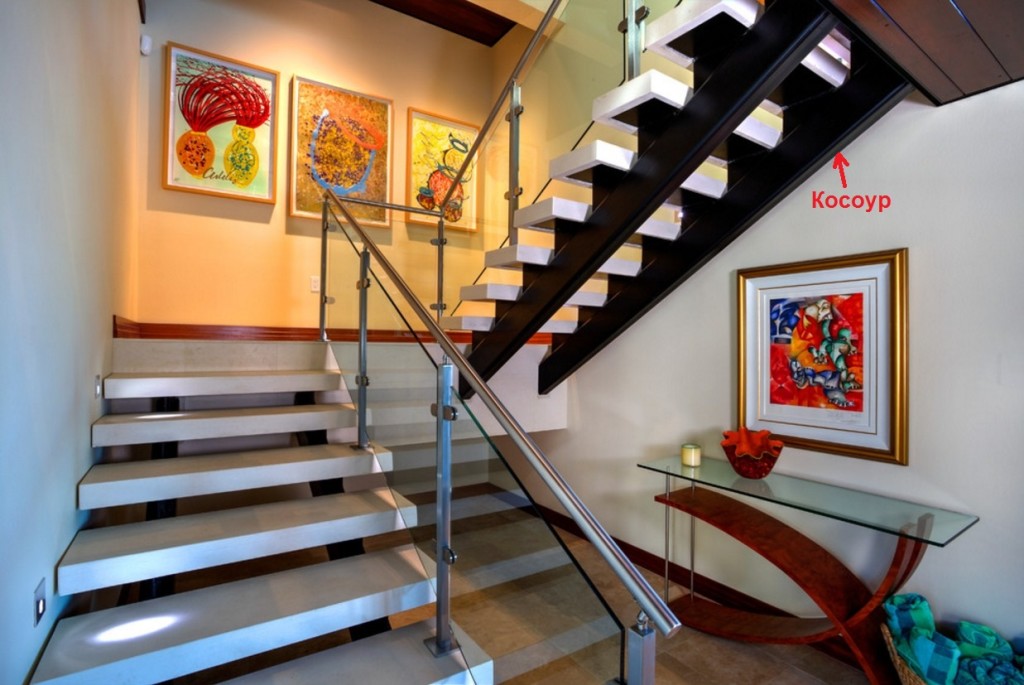

Изготовление лестниц задача непростая, но решаемая. К одной из самых востребованных, огнеустойчивых и долговечных лестничных конструкций относится монолитная лестница по косоурам. Особенность конструкции монолитной лестнице по металлическим косоурам заключается в сплошном стыке косоура и ступеньки, превращающееся в единым звено.

Узел монолитной железобетонной лестницы с косоурами состоит из:

• Ступенек из бетона.
• Бетонной поверхности соединяющей ступеньки.

Монолитная лестница

Все элементы должны соответствовать ГОСТу на железобетонные лестничные объекты.

С чего начать

I.     Подбор типа лестницы: маршевого, винтового.

II.     Определение места: снаружи или внутри дома.

Обратите внимание! Изготовление монолитной лестницы необходимо начинать непосредственно на месте предполагаемой установки.

III.     Ознакомление с условиями подбора материала:

• Материал (бетон) для уличных лестниц и внутридомовых (дома не выше 5 этажей) марки В25.
• Рекомендовано применять тяжелый бетон, допускается легкий плотного состава.
  • Стержни для армирования класс А1, А3, проволока Вр-1 ГОСТ

Важно! При установке лестницы во влажности (порог 60%) стальные элементы, применяемые для армирования и устанавливаемые снаружи лестницы, должны быть обработаны против коррозии.

• Ступени из легкого бетона необходимо дополнительно покрыть 15 мм слоем тяжелого бетона или его синтетического аналога.

IV.     Требования к конструкции лестницы:

• От ступени до потолка – не менее 2000 мм.
• Угол наклона 45°, допустим 30°.

Углы наклона

• Ширина не менее 800 мм.
• Установка перил для лестниц выше трех ступеней.
• Высота предохранительного ограждения не менее 900 мм или выше.
• Ступени лестницы должны соответствовать общепринятому правилу: 2Н+А=0,64 м, где Н– высота ступени, А– ширина ступени.

Высота подсупенков 150÷160 мм. Ступени не менее 280 мм.

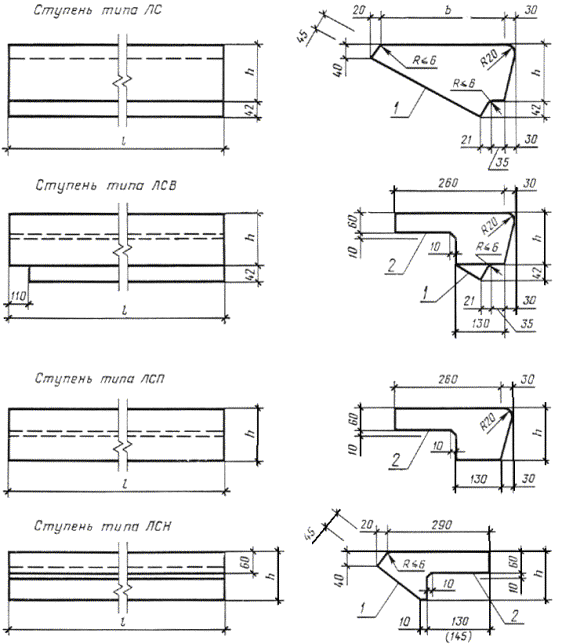

Требования к ступеням

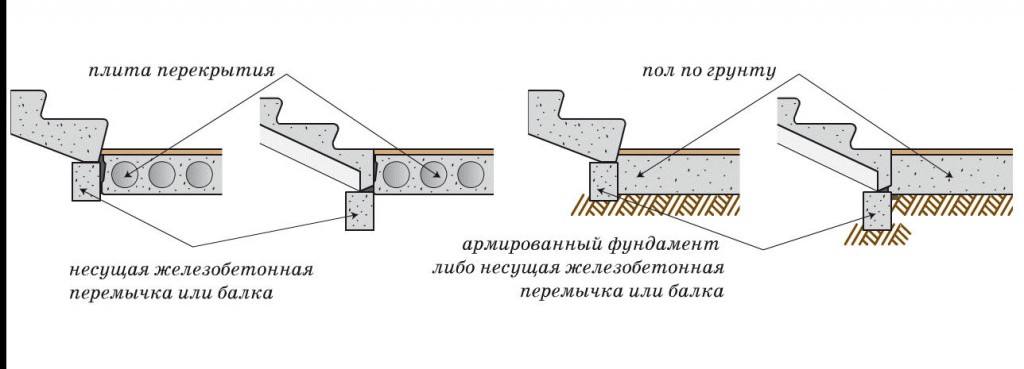

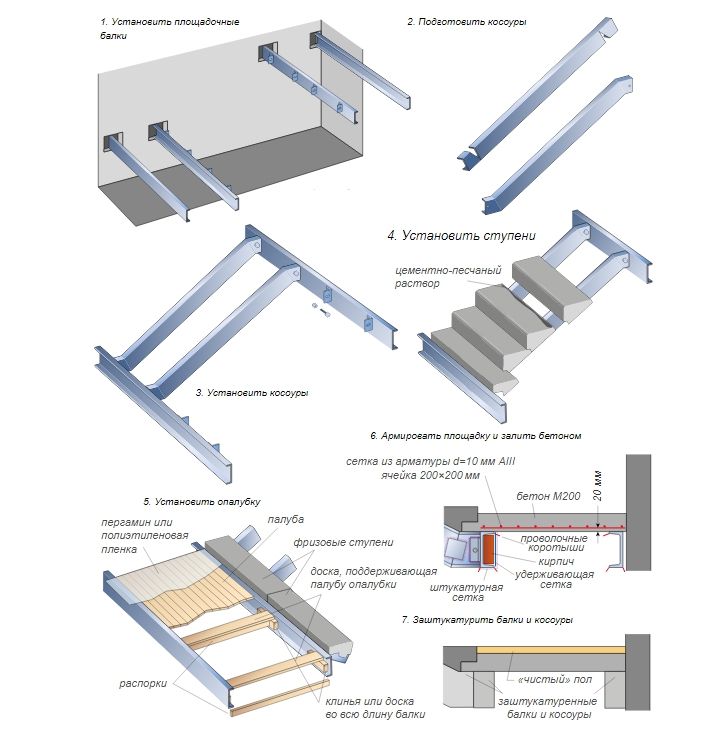

V.     Лестница по стальным косоурам с монолитными площадками опирается на балки, называемые лобовыми. Так как лестница может быть в пределах 2 тонн, расчет несущей способности балки обязателен и должен быть включен в проект.

Важно! В случае использования для лестницы металлического косоура собственного изготовления потребуется выполнение сложных расчетов на предельно допустимую нагрузку, по результатам которых подбираются базовые материалы.

Изготовление

I.     Монолитная лестница с боковым косоуром для изготовления потребует:

• Балки для опоры 50 х 50 мм,
• Доски и фанера для образования опалубка. Вместо фанеры может быть применен полиэтилен.
• Косоур может быть изготовлен из металла (сваренный из швеллеров и уголков), или деревянной доски.
  • Арматура А 400 С диаметром от 12÷14 мм.
  • Бетонная смесь: бетон М400 1часть /2 частям песка/4части щебня/ пластификатор и вода
    • Саморезы.
    • Бетономешалка, мастерок.
    • Шлифовальная машинка, с диском для шлифовки бетона.
    • Деревянная опорная лестница для перемещения по ступеням в процессе их заливки.

II.     Установить наклонную палубу из фанеры и подпереть опорными столбами из брусьев. Опоры необходимо размещать во все критические точки, для предотвращения провала фанеры под тяжестью бетона. Опоры скрепить с помощью саморезов и металлических уголков.

Установка ополубки

III.     Установить косоуры, которые могут быть выполнены как часть опалубки из досок, или установить металлические косоуры и закрепить их временно болтами. После снятия болтов выполнить соединение косоуров с балкой площадки с помощью сварного соединения. Сварка выполняется по торцевому шву и по периметру монтажного уголка.

IV.     Если лестница пристенная, закрепить боковой косоур к стене.

V.     Установить доску в нижней части лестницы под первую ступень и надежно ее закрепить саморезами.

VI.     Установить арматуру. Прутки необходимо установить вдоль и поперек конструкции, в два слоя. Закрепить с помощью проволоки + крючок или сварки. Расстояние между стержнями не менее 200 мм, на площадке, устанавливаемой к стене шаг установки арматуры сделать чаще 150 мм. Поперечные концы арматуры должны врезаться в стену.

Армирование

Для придания жесткости конструкции, не имеющей опору в виде стены, вдоль опалубки по бокам и посередине, вертикально установить короткие прутки и скрепить сваркой их с основной армирующей сеткой.

VII.     Для минимизации перепады на поверхностях ступенек, места стыков фанеры необходимо зашпаклевать или состыковываться с последующей шлифовкой.

VIII.     Установить отбортовку, для формирования ступеней и закрепить к доскам косоуров с помощью саморезов и уголков.

IX.     Уложить по центру лестницы в вертикальном положении брус и закрепить. Брус и отбортовку ступени распереть короткими брусками, надежно закрепить.

Готовая опалубка

X.     По торцам установить специальные трубки/пробки в которые будут устанавливаться опоры для перил.

Важно! Бетонную смесь с щебнем залить в опалубку, начинаю с низа лестницы.

XI.     Выполнить уплотнение бетона электрическим уплотнителем. Заливка бетоном всей конструкции ступени делается за один раз.

XII.     После заливки ступени, пройтись по смеси стамеской и вибрирующим приспособлением для выхода скопившегося воздуха и профилактики образования полостей.

XIII.     С помощью мастерка сформировать ступень, убрать потеки и выровнять поверхность.

XIV.     После высыхания и затвердения бетона (около 14 дней), произвести съем деревянной опалубки.

Съем опалубки

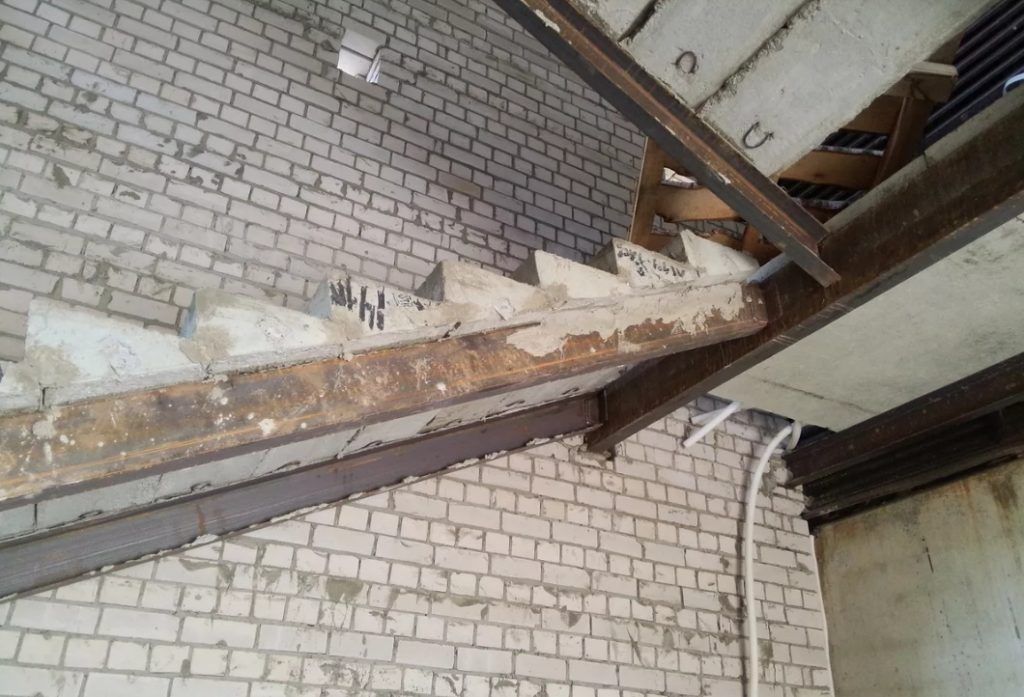

XV.     В случае если были установлены металлические косоуры, они оборачиваются строительной сеткой и подлежат оштукатуриванию.

XVI.     Произвести шлифовку поверхности лестницы.

Шлифовка

XVII.     Установка ограждения.

Изготовление монолитной лестницы потребует от человека кропотливого труда и старания, но при тщательном соблюдении процесса заливки и применения качественного материала полученный результат порадует в течение долгих лет.

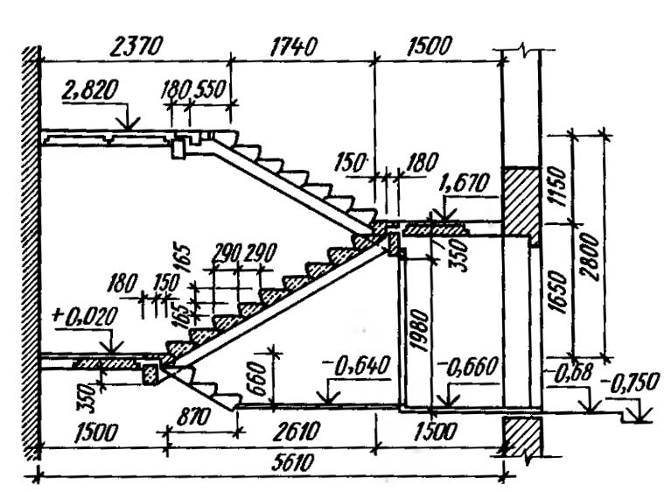

Виды лестничных маршей

Лестница, соединяющая этажи большого здания, делится на лестничные марши, количество которых зависит от этажности здания. Лестничный марш – это закрепленные на несущих балках лестничные ступени. Лестничные площадки соединяют два марша, такая конструкция называется лестничным пролетом. Площадки могут быть как отдельными конструктивными элементами, так и отлитыми вместе с маршем.

Лестничные марши делятся на две разновидности:

1. Монолитные – это стандартная конструкция, которая используется в типовых зданиях, и представляет собой целостный железобетонный блок со ступенями.

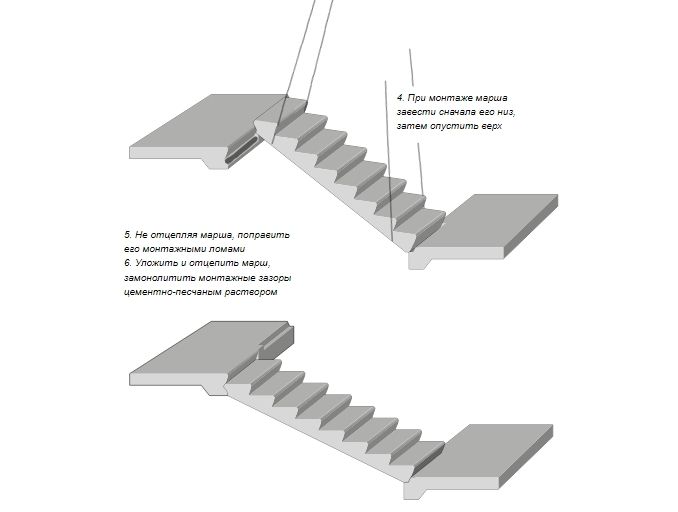

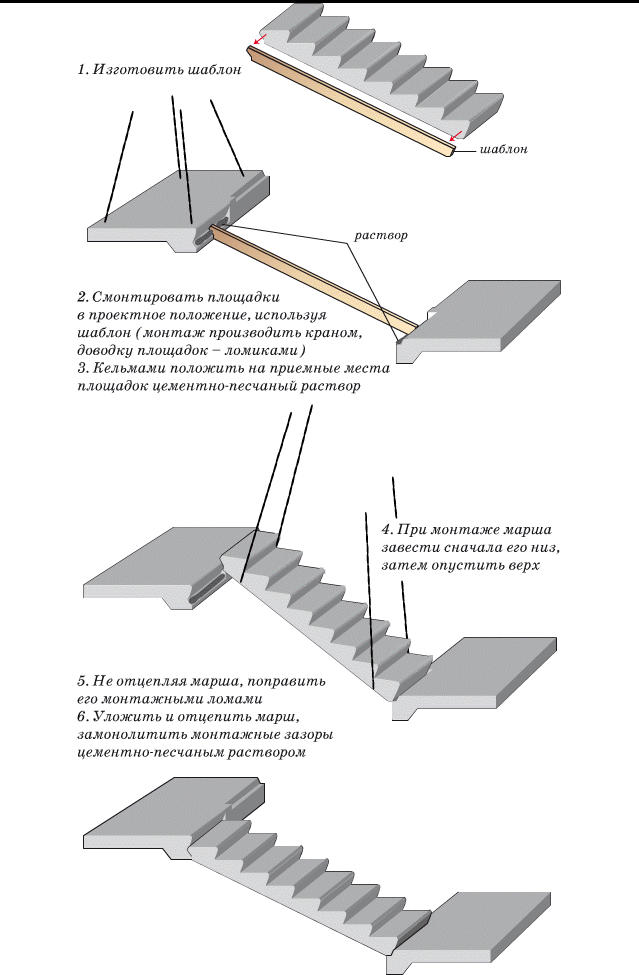

2. Сборные железобетонные на тетивах или косоурах – это ЖБИ, которые используют для создания лестниц нестандартных размеров. По конструкции сборные железобетонные лестницы делятся на одномаршевые, двухмаршевые, многомаршевые, прямые круговые или поворотные, правой или левой модификации (для передвижения по часовой стрелке или против).

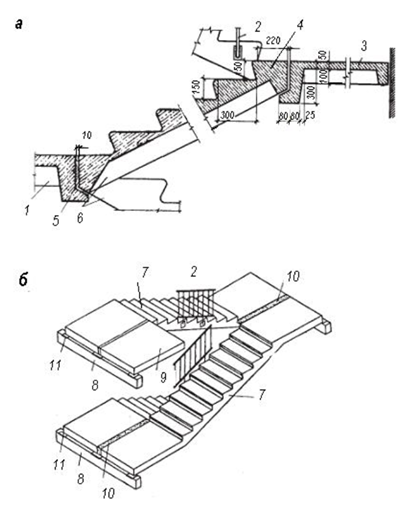

Основные типы лестничных маршей в зависимости от организации монтажа пролета:

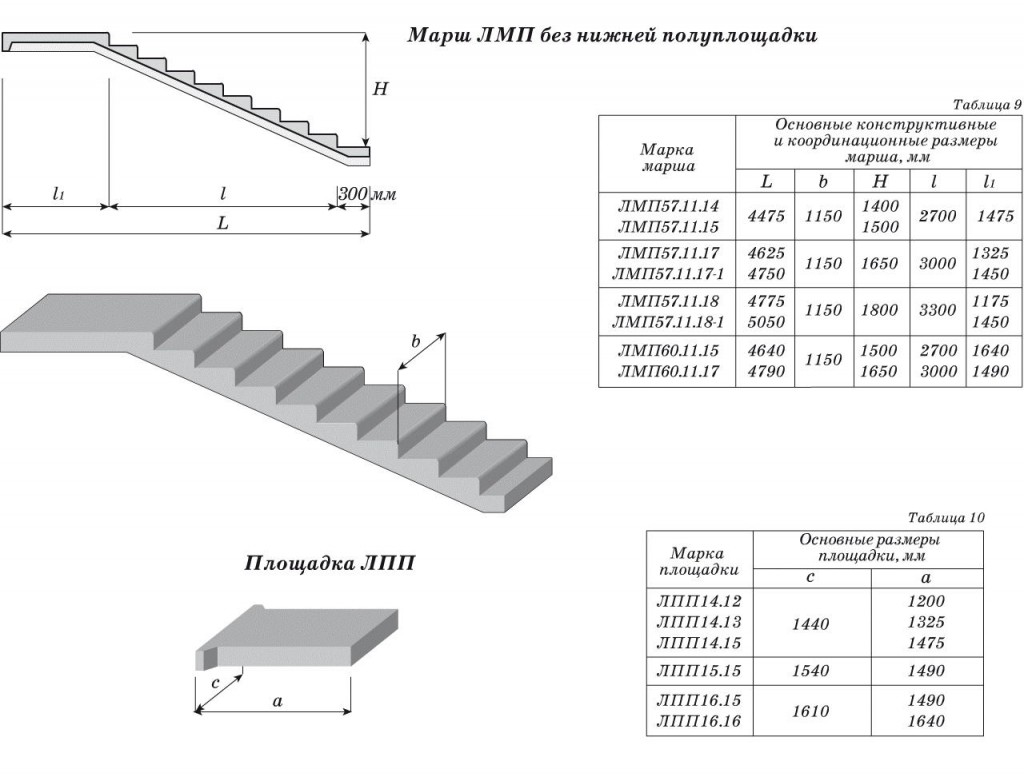

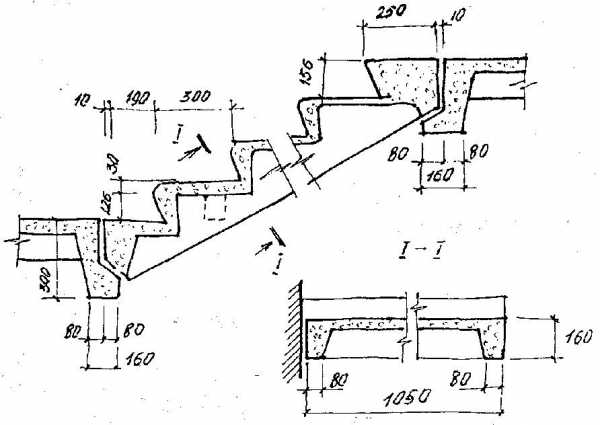

1. Плоские марши, которые обозначаются на маркировке ЛМ. Выполняются на плоской армированной плите.

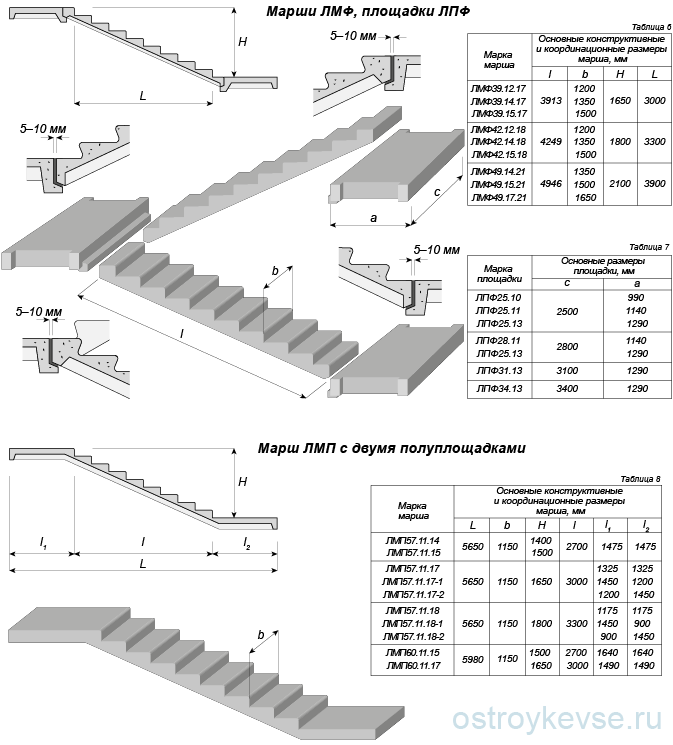

2. Ребристые марши с фризовыми ступенями с обозначением ЛМФ. Монтируются на армированных балках из железобетона, верхняя и нижняя ступени выполнены с фризом для крепления к лестничным площадкам. Цельная железобетонная конструкция на двух железобетонных армированных балках.
3. Ребристые лестничные пролеты с одной или двумя встроенными площадками обозначаются ЛМП. Такая монолитная конструкция удобна и сокращает сроки строительства при монтаже, но подходит только для типовых или специально рассчитанных зданий.

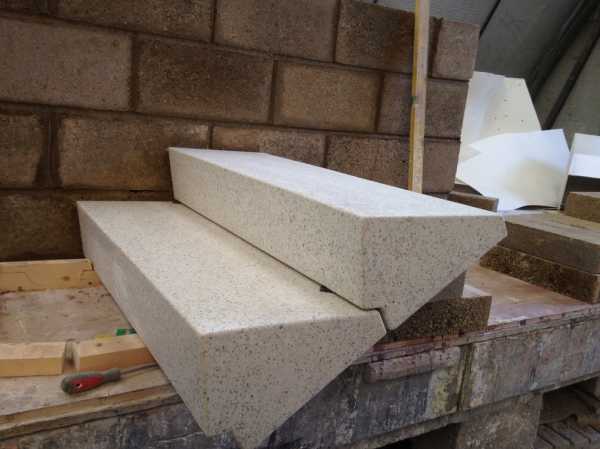

Отличаться марши из железобетона могут и по декоративной отделке разных категорий, которая выполняет еще и защитную функцию:

• гладкое покрытие из конструкционного бетона толщиной 15 мм на обычном цементе.
• глянцевое (или мозаичное) отшлифованное покрытие с добавлением мраморной крошки на белых и цветных цементах;
• облицовка кафельной или керамической плиткой для лестничных площадок.

Гост для стремянок

Для безопасной эксплуатации параметры стремянки должны соответствовать нормативам ГОСТ

Лестницы-стремянки пользуются большой популярностью и имеются почти в каждом доме. Но, при покупке мало кто уделяет внимание техническим характеристикам подобных товаров, и совершенно напрасно, ведь качество изготовления стремянок, напрямую влияет на безопасность, не говоря уже про долговечность и надежность.

Производители лестниц-стремянок обязаны соблюдать ГОСТ, регламентирующий технические характеристики, чтобы потребитель получил качественные изделия. Параметры, которым должны соответствовать деревянные и металлические стремянки, изложены в государственном стандарте 24258-88.

Кроме того, при изготовлении все изделия обязательно должны проверяться отделом технического контроля и проходить испытания.

При этом должны быть тщательно проверены размеры, сочленения и стыковочные узлы, качественность окраски и антикоррозийного (для металлических стремянок) покрытия, присутствие маркировки.

В комплект, кроме самой лестницы, должен входить паспорт и инструкция по эксплуатации.

Требования государственного стандарта

Итак, что же конкретно содержится в основном документе, регламентирующем производство лестниц-стремянок ГОСТ-24258-88:

• Стремянки необходимо выпускать в соответствии с климатическим условиями, то есть они должны переносить использование при температуре до минус 40˚.
• Стремянки в разобранном виде должны упаковываться с обеспечением сохранности всех частей и узлов. Упаковка должна позволять складирование и разгрузку с помощью погрузочных устройств.
• Изготовитель обязан обеспечить надежность изделий с гарантийным сроком не менее года эксплуатации.
• Стремянки деревянные не могут быть выше пяти метров, при этом угол подъема – не должен превышать 60˚.

Высота деревянной стремянки должна быть не более пяти метров

• Стяжки должны быть расположены с интервалом не больше двух метров.

Стяжка стремянки

• Опоры на стойках конструкции необходимо оборудовать специализированными башмаками, которые смогут обеспечить устойчивость на различных поверхностях.

Чтобы ножки стремянки не скользили, их следует оборудовать башмачками

• Интервал между ступенями лестниц необходимо выдерживать 0,31 до 0,35 м, высота первой ступени от поверхности не должна превышать 0,41 м.

1. Интервал между ступенями стремянки

• Покрытие лестниц должно осуществляться антикоррозийным грунтом в один слой ГФ-022 по ГОСТ 25129-88 размером не менее 14,9 мкм и одним эмалевым слоем ПФ-132 по ГОСТ 926-88. Металлические стремянки, используемые при морозе -40-66 градусов Цельсия должны покрываться грунтом ГФ-016 по ОСТ 6-11-1438-79.

Металлические стремянки следует покрывать антикоррозийной грунтовкой и эмалевой краской

Требования безопасности и проверка

Проверка стремянок на соответствие нормам безопасности осуществляется проведением обязательных испытаний. Одновременно проверяются изделия на соответствие ГОСТу. В процессе эксплуатации металлические и деревянные лестницы должны подвергаться регулярным проверкам. Период тестирования устанавливается в зависимости от материала изготовления.

Важно!

Металлические стремянки и лестницы проверяются не реже одного раза в год, а изготовленные из дерева – 1 раз в полгода.

Все проверки данных изделий на соответствие ГОСТу следует начинать со сверки сроков разрешающих их эксплуатацию. В документах, сопровождающих приставные лестницы и стремянки обязательно должна указываться дата изготовления и сроки допустимой эксплуатации. По истечении указанных сроков использование лестниц считается не безопасным, а изделие может быть признано браком.

Перед использованием стремянки следует узнать срок допустимой эксплуатации

Эксплуатация лестниц-стремянок должна производиться в соответствии с инструкцией производителя, который гарантирует полное соответствие изделий ГОСТам. Если при испытании отдельных изделий хотя бы один экземпляр не пройдет тестов, необходимо проведение повторной проверки вдвое большего количества изделий.

Проверка деревянных лестниц-стремянок на соответствие ГОСТу проводится путем замеров высоты конструкции, расстояний между крепежных узлов и оценка защитного слоя, поскольку окраска стремянок из дерева не рекомендуется.

Все изделия обязаны иметь табличку с маркировкой и указанием следующей информации:

• Название изготовителя с указанием товарного знака.
• Наименование изделия и его марки.
• Указание максимальной нагрузки.
• Номер партии.
• Дата выпуска.

Проверка стремянок проводится по нормативам сразу же после их производства, также как и после капитальных реконструкций.

Тестирование на механическую прочность проводится с применением статических нагрузок на ступени и опоры лестниц.

Каждой модификации подбирается тестовая нагрузка в соответствии с ее техническими характеристиками и применяется к изделию в течение 2-х минут. В случаях отсутствия повреждений стремянка признается прошедшей испытание.

Испытание ступеней на прочность

Испытание тетивы на прочность

Все изделия должны сопровождаться комплектом документов в полиэтиленовой упаковке, прикрепленной к конструкции. Сотрудники предприятий изготовителей проводящих тестирование лестниц-стремянок на соответствие ГОСТ 24258-88 должны знать нормативы и правовые акты проведения испытаний.

Что необходимо знать при покупке стремянки

Требования к элементам площадок и лестничных маршей

Представляя собой ответственные изделия, к железобетонным конструкциям предъявляются высокие требования в области прочности и надежности изготовлении. В связи с этим детали характеризуются по набору таких показателей, как:

• степень защиты от коррозионного воздействия;
• тип и марка стали, примененной в ходе армирования блоков;
• уровень водонепроницаемости и морозостойкости;
• погрешности изготовления;
• истираемости, а также жесткости и прочности примененного бетона.

Технические данные и требования задаются согласно проектной документации в соответствии климатическими условиями региона. Параметр влажности железобетонных изделий не должен превышать для производственных помещений 15%, дл жилых и общественных зданий – 13%. Значение истираемости поверхности изделий должно удовлетворять условиям и насчитывать не более чем 0,8 г/см2, как дл производственных, так и дл общественных сооружений. Степень теплопроводности ЖБИ считается нормальной, если не превышает значение, установленного ГОСТом для определенной марки бетона более чем на 10%. Арматурные стержни напрягаемого каркаса могут выступать за пределы торцов поверхностей на расстояние до 10 мм.

Маршевые лестницы: основные требования

Маршевые лестницы относятся к категории самых популярных конструкций, благодаря своей практичности, прочности и сравнительно высокой грузоподъемности. К такому типу изделий применяются высокие требования, касающиеся в большинстве случаев вопросов проектирования. Есть список основных нюансов, которые учитываются при разработке проекта:

• частота эксплуатации лестницы;
• ширина между промежуточными опорами, глубина и высота ступеней;
• необходимость наличия дополнительных элементов для пожилых людей и детей;
• грузоподъемность лестничной конструкции.

Основной деталью производства лестницы остается размер ступеней. От глубины конструкции будет зависеть комфорт, надежность и безопасность лестницы. Стандартно при проектировании используется средняя длина шага взрослого человека – примерно 60 см.

После проведения расчетов специалисты разрабатывают чертеж, производимый в трех проекциях, притом на верхней, как правило, размещается нарисованный план объекта. Также в чертеже указывается направление движения, описываются металлические и деревянные детали.

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами. Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям. Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Красивая лестница с удобными перилами

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение. Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25. Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов. Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

• Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
• Ступени лестничного марша строго одинакового размера,
• Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
• Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Широкий пандус с перилами

Проектирование и требования к монолитным железобетонным лестницам

При проектировании важно помнить, что каждая лестница имеет свои особенности расчетов параметров исходя из формы лестницы и ее конструкции. Вы сможете воспользоваться подробным расчетом всех необходимых параметров в статье по расчету лестниц, а также строительным калькулятором для каждого из типов.

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из бетона:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина проступи – по нормам для удобного использования лестницы необходимо, чтобы ступня могла полностью разместиться на проступи;
• высота ступени – меняется в зависимости от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, для спокойного перемещения в обоих направлениях двух человек, а также для поднятия объемных предметов достаточно ширины марша порядка 1200 мм;
• потолочный проем – расстояние от ступеней до края проема должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина косоура)2 = (высота косоура)2 + (длина марша)2;

• оптимальный угол наклона для лестниц в жилых помещениях составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

• для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Помимо приведенных выше параметров, необходимых при строительстве лестницы, важно помнить, что лестницы из бетона имеют еще ряд дополнительных параметров.

Одним из таких условий является армирование бетонной лестницы. Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает. При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции.

Особое внимание также требуется уделить качеству бетонной смеси, от нее также зависит прочность будущей лестницы. Чтобы правильно приготовить бетонную смесь, можете опираться на таблицу, в которой представлены соотношения для получения 1м3 бетона, или можете использовать калькулятор для расчета бетонной смеси.

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все ее комплектующие отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Основные преимущества бетонной лестницы:

• Имеют жесткую конструкцию, отсутствуют скрип и вибрация.
• Строительство бетонной лестницы в частном доме начинается одновременно со строительством дома, благодаря этому ей можно пользоваться для строительных нужд, не боясь повредить ее.
• Лестницы из бетона устойчивы к влаге и перепаду температуры, идеальны для расположения на улице, как входная лестница.
• Отсутствует возможность возгорания.
• Материал позволяет выполнить самые безумные дизайнерские проекты.

Особенностью конструкции является тот факт, что для бетонной лестницы необходимо прочное основание (фундамент) и не менее прочное перекрытие, на которое оно будет опираться. Все это связано с тем, что бетон — очень тяжелый материал, кроме того вес добавляет также тяжелый армированный скелет лестницы.
