(+49 фото) Лестницы на второй этаж деревянные своими руками

Выбираем металл для лестницы на косоурах для дома

Из разных типов конструкций лестниц, можно выделить лестницу с одним железным косоуром.  Косоур – это несущая основа. На основу закрепляются перила и ступени. Такая основа представляет собой наклонную балку по центру, к которой приварены подставки, изготовленные в виде косынки.

На сооружение лестницы с центральным косоуром необходимо одобрение надзора по строительству, который должен испытать и освидетельствовать металлокаркас

В этой площадке производят:

• Отверстие.
• Потом делают проступи.
• Проступи фиксируют болтами или винтами.

Обычно косоур монтируют по центру. Второй вариант монтажа подразумевает расположение косоура к торцам проступи, которые устанавливаются противоположной стороной к стене.

Стоит учесть, что на изготовление конструкции с косоуром по центру нужно согласие специалиста строительного надзора для того, чтобы дальнейшая эксплуатация металлического каркаса была безопасной, согласно ТТК.

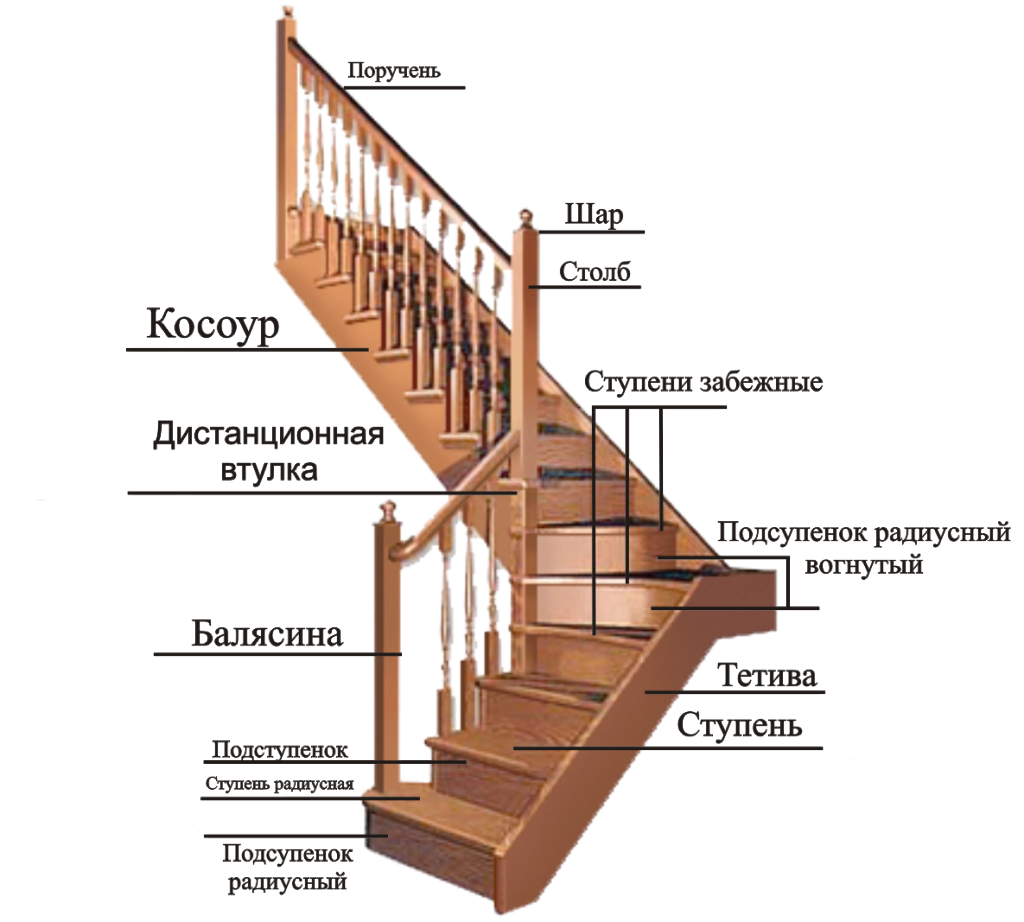

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

• запроектировать все составляющие элементы конструкции;
• учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
• рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

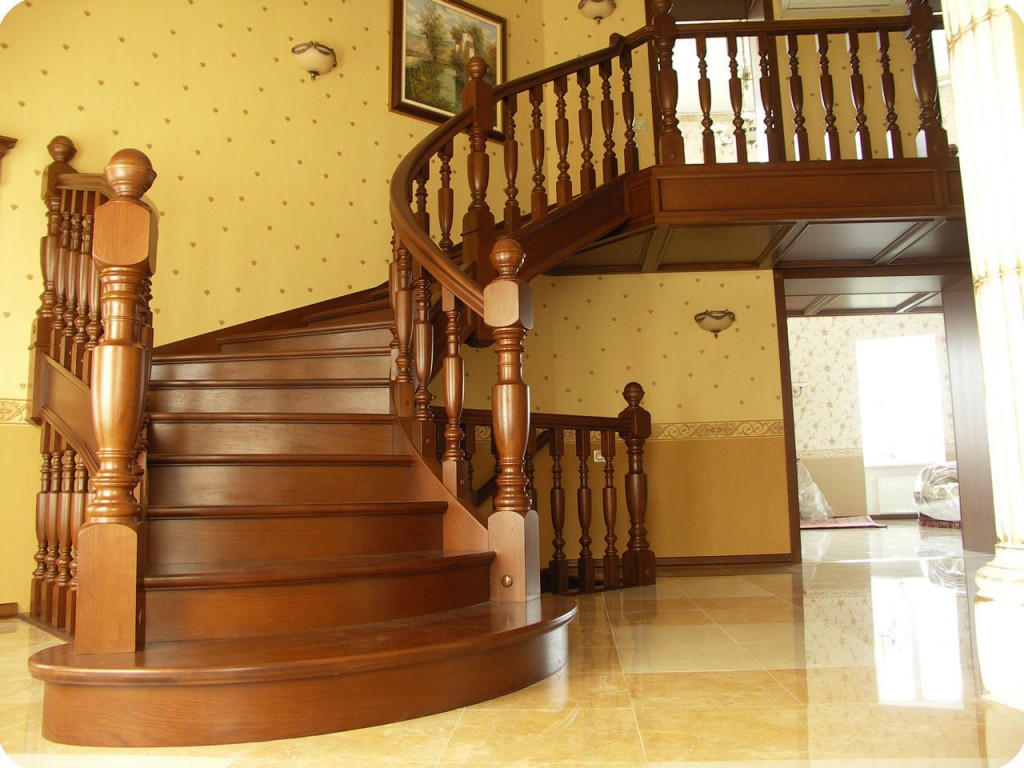

Для изготовления лестницы лучше всего использовать древесину. Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

• прямой или закругленной;
• простой или декоративной;
• тяжелой или легкой.

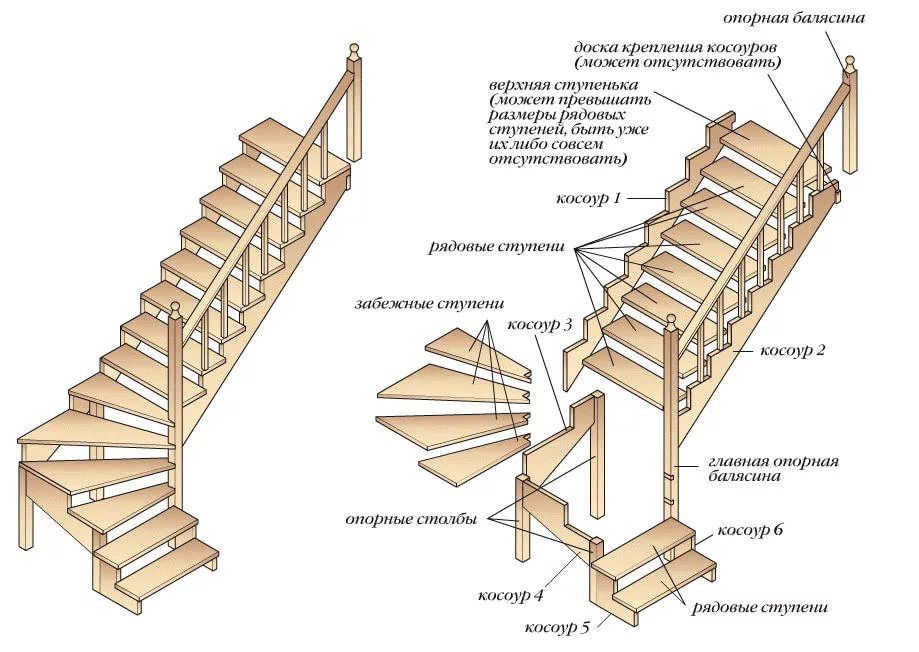

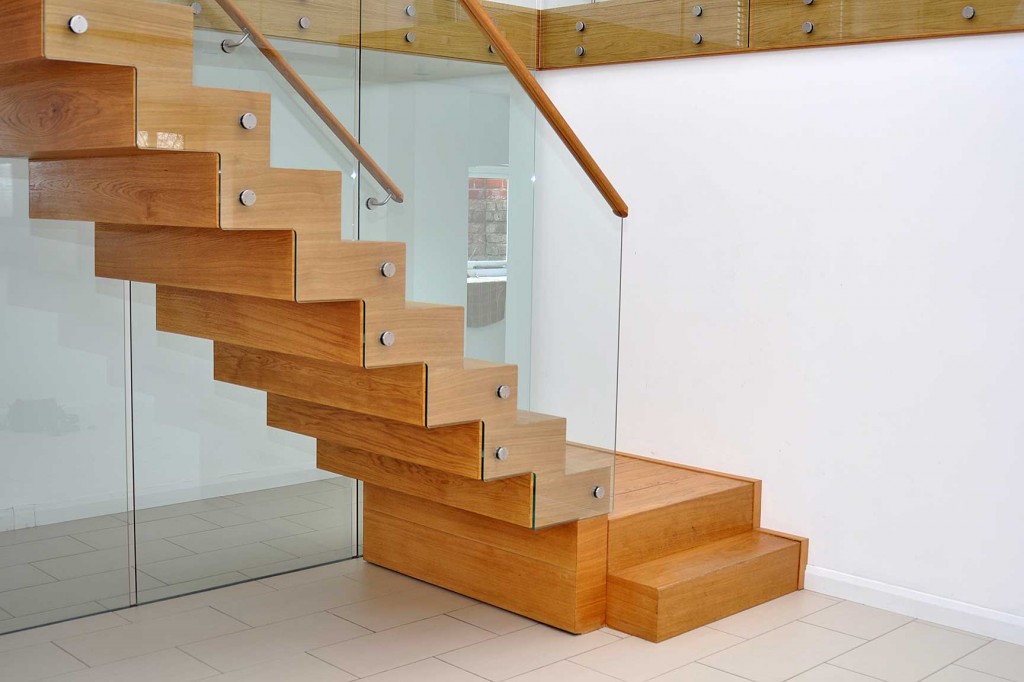

Выделяют следующие популярные виды конструкций деревянных лестниц:

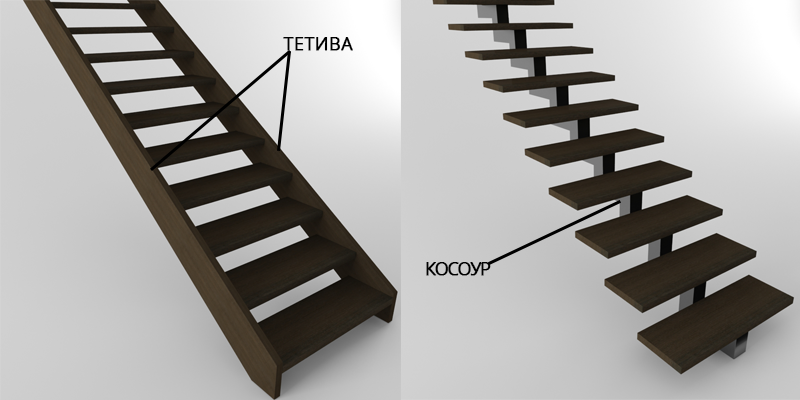

• на косоурах – самый распространенный вариант. Главная балка представляет собой гребенку, на которую сверху опираются ступени. Чаще всего используется схема с 2 косоурами, но существуют также варианты с 1 и 3 несущими элементами.

• на тетиве – балки располагаются по бокам от ступеней. Такая схема визуально немного утяжеляет всю композицию, что довольно приятно для восприятия “на глаз”, но в изготовлении нисколько не сложнее предыдущего варианта.

• на больцах – здесь в качестве несущего элемента выступает металлическое ограждение. Такие конструкции идеально вписываются в современные интерьеры.

• на центральном столбе – такая система применяется для винтовых лестниц.

Изготовление косоуров верхнего лестничного марша

Принцип изготовления косоуров верхнего лестничного марша идентичен принципу изготовлению косоуров нижнего лестничного марша, одно из отличий, это их размеры:

Размеры заготовок, конечно же, не единственное отличие. Устройство скосов профильной трубы (основания косоуров), точнее их конфигурация, имеют свои нюансы. Так как у нас имеются ограничения по размерам лестничного проема в межэтажном перекрытии, поэтому крепить верхние косоуры к промежуточной площадке и к межэтажному перекрытию мы будем с учетом проведенных расчетов в условиях ограничения пространства по установке лестницы.

Для того чтобы выдержать оптимальный угол наклона лестницы, ширину проступи ступеней и в итоге получить комфортную для перемещения лестницу нам необходимо будет сделать скосы на профильной трубе, как показано на рисунке:

Как можно видеть из рисунка такая конфигурация скоса (верх) необходима нам для установки опорной пластины, с помощью которой мы будем крепить косоуры верхнего лестничного марша к балке межэтажного перекрытия. Давайте рассмотрим вариант нанесения разметки для того чтобы получился такой скос.

Скос в верхней части косоура

Сначала определим основные точки, которые нам потребуются для нанесения линий разметки.

• Первая точка (А) – нулевая отметка.
• Вторая точка (Б) – длина отрезка от торца (Y) до точки (Б) 176 мм, высота отрезка от точки (Б) до верхнего торца профильной трубы (Х) 13 мм.
• Третья точка (В) – длина отрезка от торца (Y) до точки (В) 167 мм.
• Четвертая точка (Г) – длина отрезка от торца профильной трубы (Х) до точки (Г) 167 мм.

После определения точек соединяем их линиями разметки. Разметку делаем с обеих сторон профильной трубы.

Скос в нижней части косоура

В нижней части профильной трубы так же необходимо сделать скос для крепления косоуров к промежуточной площадке.

• Точка (А1) – это нулевая отметка.
• Точка (Б1) – расстояние от торца профильной трубы до точки (Б1) – 101 мм.
• Точка (В1) – расстояние от торца профильной трубы до точки (В1) 101 мм.

После определения точек в нижней части косоура соединяем их между собой линиями разметки. Теперь, когда разметка нанесена в верхней и нижней части профильной трубы, можно приступать к устройству скосов.

Используя болгарку, обрезаем профильную трубу по линиям разметки, после обрезки у нас с вами должны получиться скосы, какие показаны на рисунке.

Подготовка заготовок пластин для крепления косоуров

Для заготовок пластин нам потребуется обрезки листового железа, толщиной не менее 50 мм. Так же нужно сразу сделать разметку и просверлить сквозные отверстия, через которые мы с вами будем крепить верхний лестничный марш к балке потолочного перекрытия.

Для начала из листового железа или обрезков листового железа необходимо вырезать два прямоугольника. Вырезаем с помощью болгарки, если вы будете вырезать заготовки с помощью сварки, то в этом случае необходимо после вырезки обязательно зачистить края заготовки от окалины, которая образуется после резки электросваркой. Края у заготовок желательно сделать ровными, без заусенцев и т.п.

После этого, в заготовках делаем по краям два прямолинейных выреза, как показано на этом же рисунке. Эти вырезы необходимы для установки заготовок в профильную трубу косоура лестницы.

Теперь переходим к устройству сквозных отверстий в готовых пластинах.

Разберем следующий вариант устройства в пластинах сквозных отверстий, который показан на рисунке. Отверстия расположим на одной оси, как по вертикали, так и по горизонтали.

Для такого расположения отверстий на поверхности пластин сделаем разметку.

К примеру, возьмем толщину досок потолочного перекрытия равную 30 мм, значит, чтобы при креплении косоуров крепеж не попал в доски, нам необходимо сделать отверстия выше уровня расположения досок, от торца (А) отмеряем 30 мм, получаем линию (Б) уровня расположения досок относительно заготовки. Крепить косоуры к балке потолочного перекрытия будем саморезами «глухарь», к примеру, диаметром 10 мм. Значит, диаметр отверстия нам необходимо сделать не менее 10,5 мм.

От линии (Б) отмеряем 20 мм, проводим ось (Х). От боковых торцов заготовки отмеряем по 15 мм, проводим оси (Y иY1), на месте пересечения осей получаем центр будущих отверстий. Разметка нижних отверстий завершена. Теперь наносим разметку верхних отверстий.

От верхнего торца заготовки отмеряем 20 мм, проводим ось (Х1), на месте пересечения осей (Y и Y1) с осью (Х1) получаем центр отверстий которые нам необходимо сделать в верхней части пластины. После нанесения разметки можно приступать к устройству сквозных отверстий, после того, как отверстия готовы, на пластине со стороны выхода сверла зачищаем заусенцы полученные входе сверления металла.

Крепление пластин к косоурам верхнего лестничного марша

Когда отверстия сделаны, устанавливаем заготовку на место (в верхний скос профильной трубы) и с помощью сварки крепим заготовки из листового железа к косоурам верхнего лестничного марша:

Изготовление опор для ступеней и крепление их к основанию косоура аналогично нижнему лестничному маршу.

Далее: Крепление косоуров нижнего лестничного марша.

Основная статья цикла Косоуры для лестницы своими руками.

Делаем косоуры для лестниц своими руками

Если вы решили самостоятельно сконструировать подъем на этаж, вам обязательно нужно знать, как сделать косоуры для лестниц. Если мастерить все своими руками, важно знать особенности всех элементов, их виды и правила изготовления.

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

• прямые;
• ломаные;
• винтовые.

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

Особенности проведения расчетов

Если вы решили произвести все работы своими руками от начала и до конца, прежде всего нужно подумать о разработке проекта лестницы. Для этого нужно вычислить все необходимые параметры. Расчет лестницы на деревянных или металлических косоурах производится практически по одному и тому же принципу.

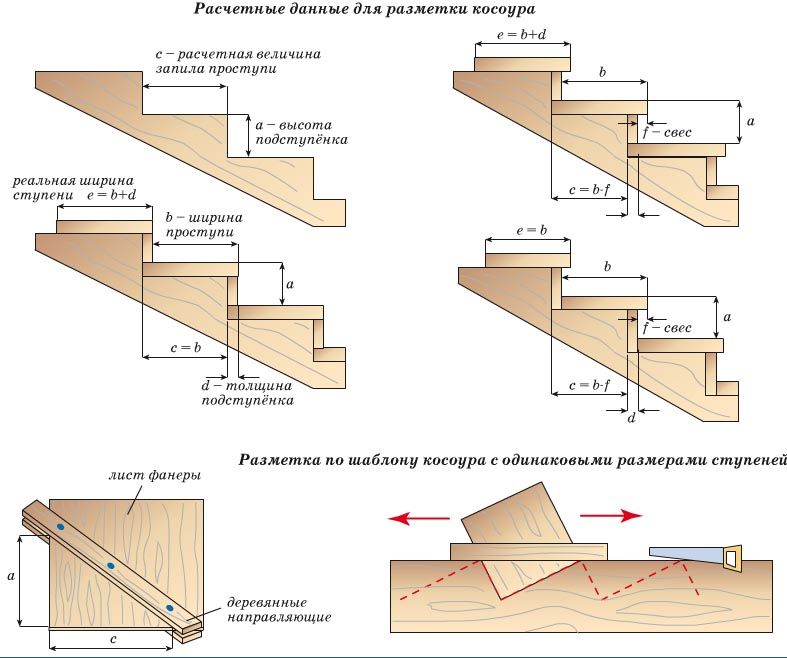

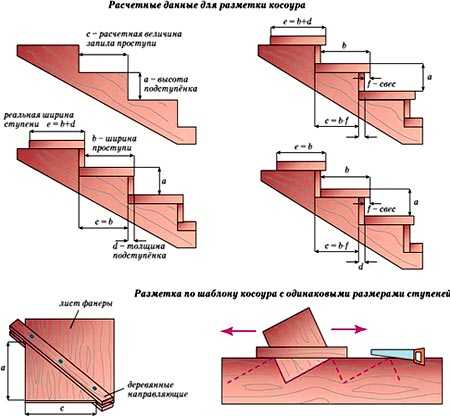

Расчетные данные для разметки косоура

Для определения длины несущей детали воспользуйтесь теоремой Пифагора. В данном случае искать нужно квадрат гипотенузы, который после извлечения из него корня будет означать длину планки. Катетами в этой ситуации выступают высота пролета от пола первого этажа до второго, а также расстояние от первой ступени до площадки сверху. Угол определяется уровнем наклона конструкции.

Расчет формы косоура лестницы производится исходя из выбранного способа крепления ступеней. Если используются кобылки, планка берется меньшего размера, в противном случае нужно добавить к ней высоту проступи. При ширине лестницы более 150 см помимо боковых косоуров устанавливают дополнительный центральный.

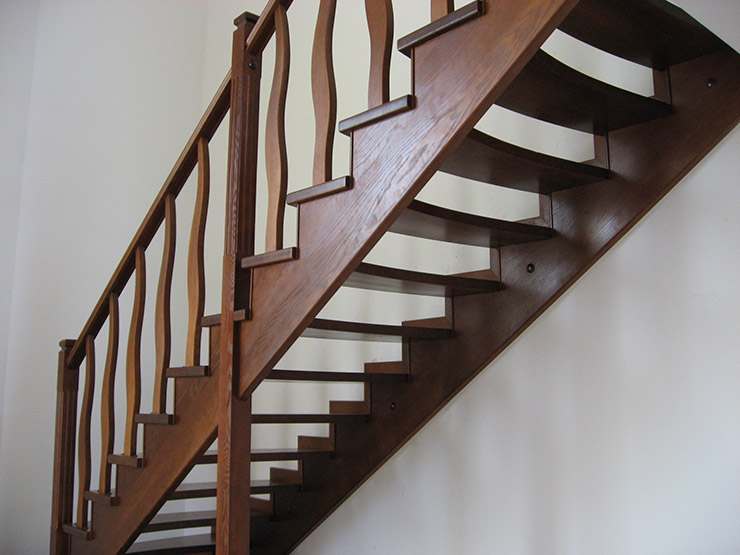

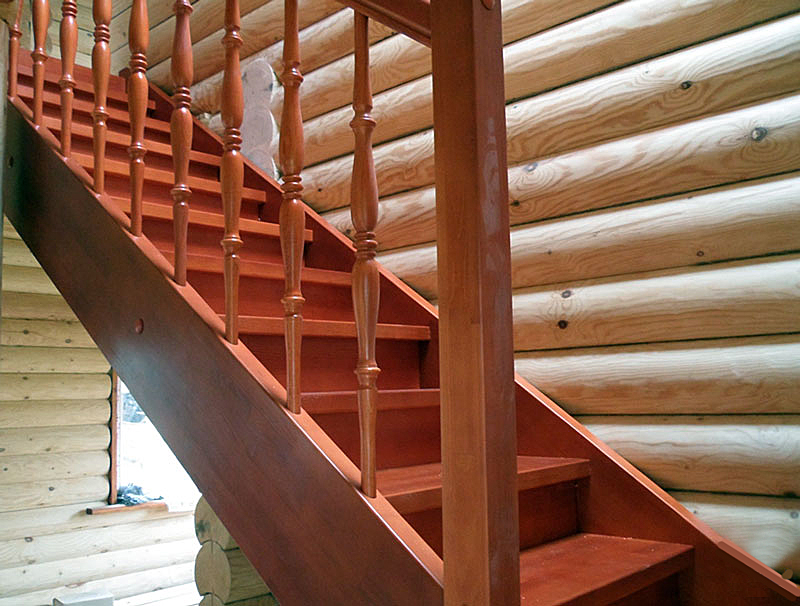

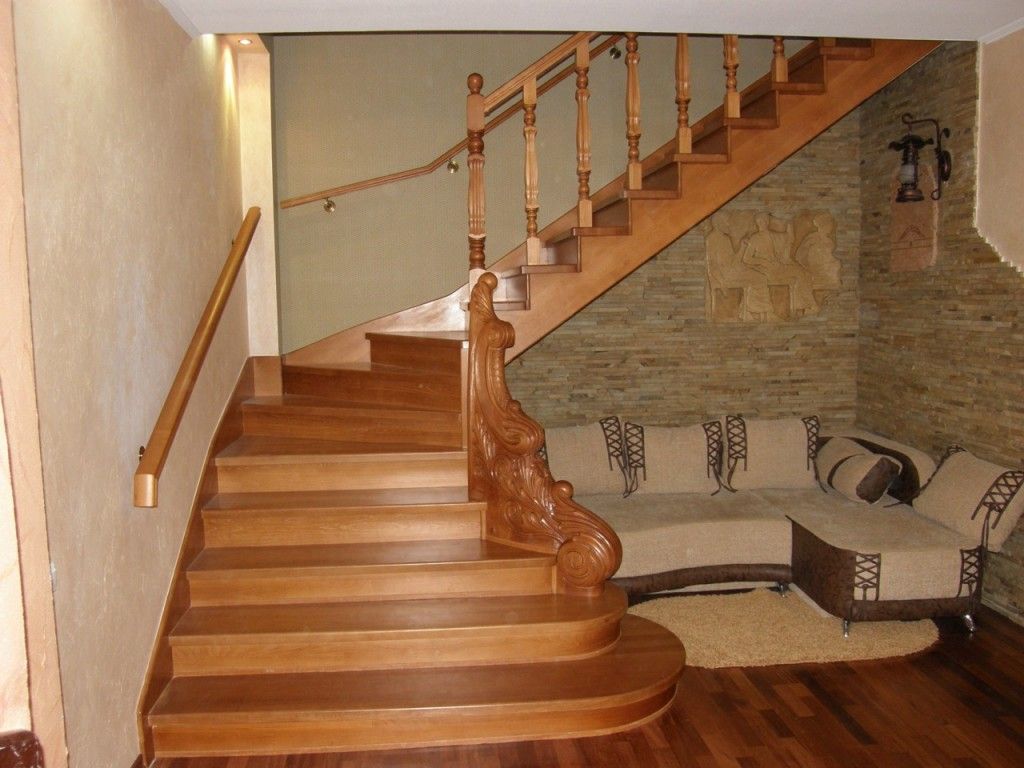

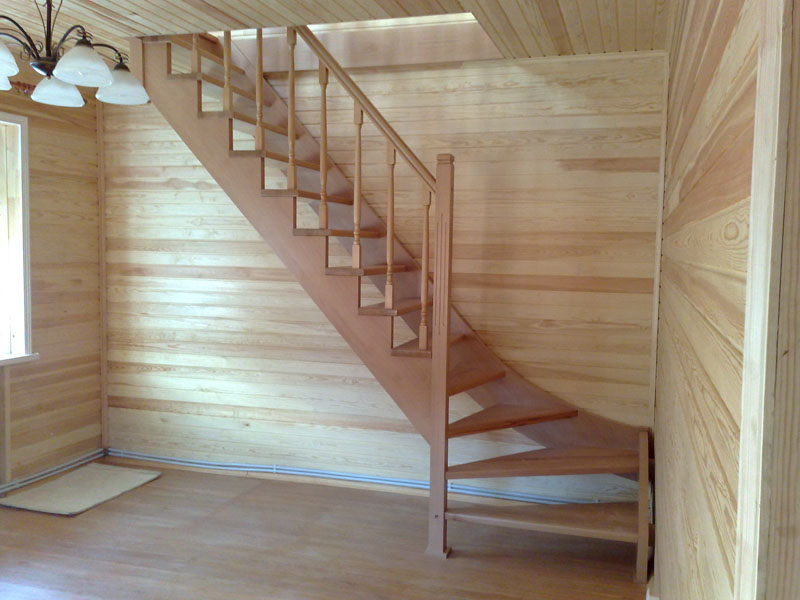

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

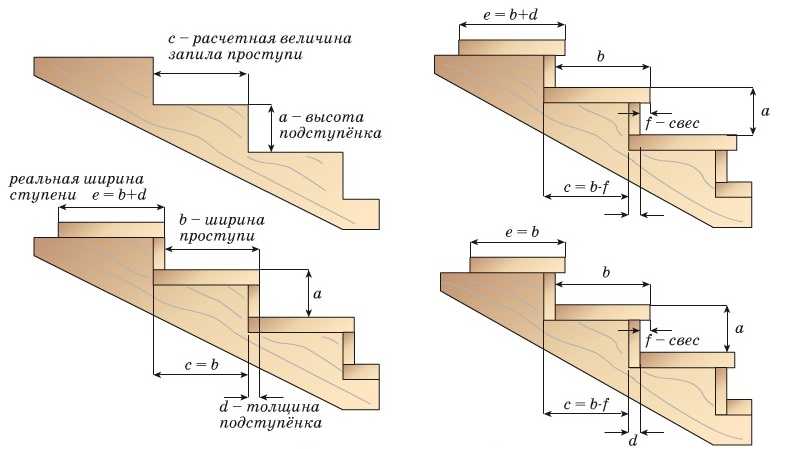

1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Металл – очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

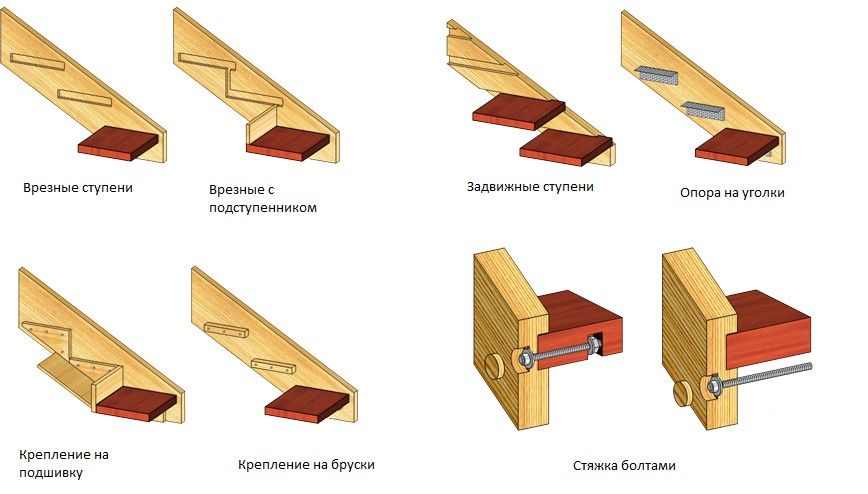

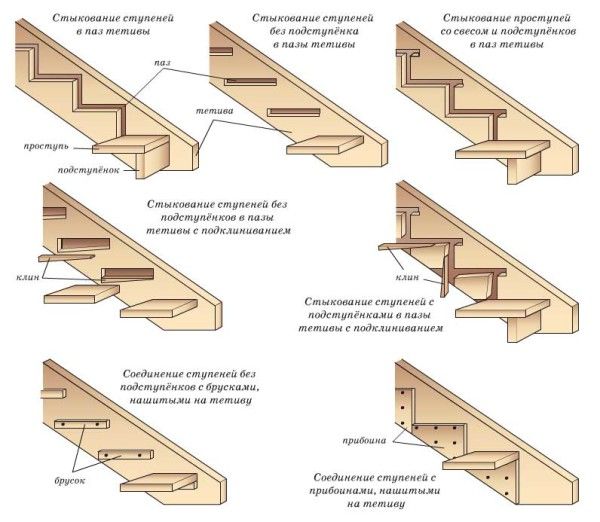

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

• Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.

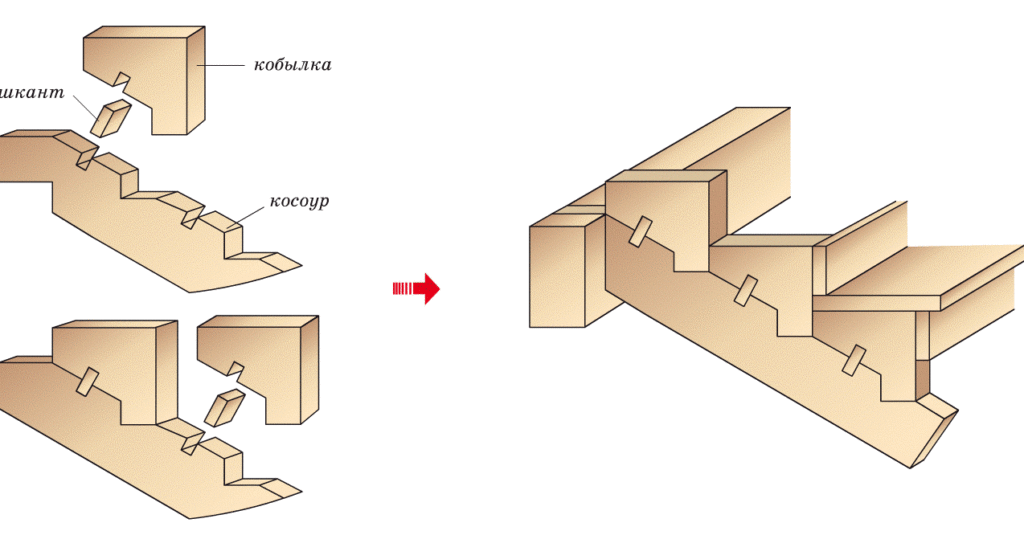

• Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
• Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
• Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

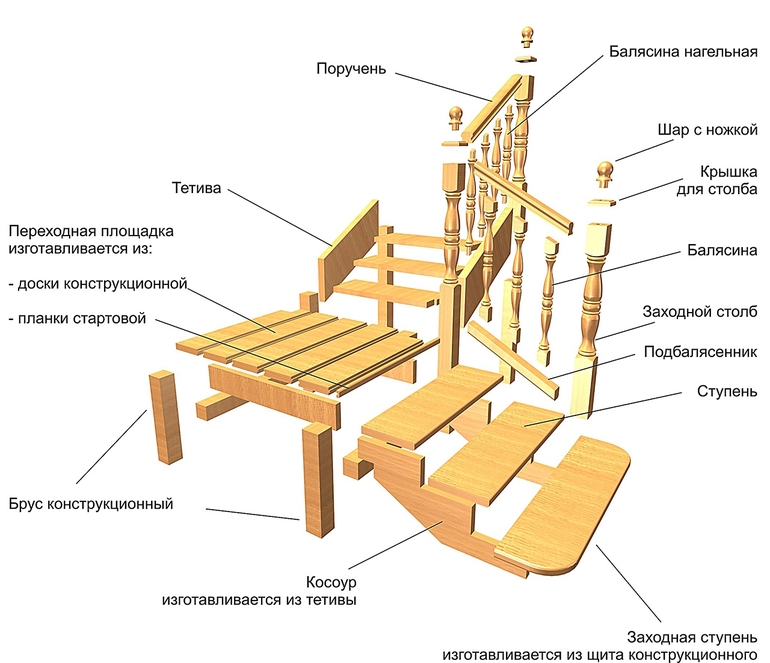

Параметры элементов деревянных прямых лестниц

Сечения косоуров, тетив, ступеней, подступенков зависят от длины и ширины лестничного марша, а также способов соединения всех элементов между собой. Выше в тексте говорилось о параметрах тех или иных элементов, но для удобства они сведены в таблице. Однако следует знать, что точные параметры определяются расчётом, таблица поможет только сориентироваться в примерных размерах сечений.

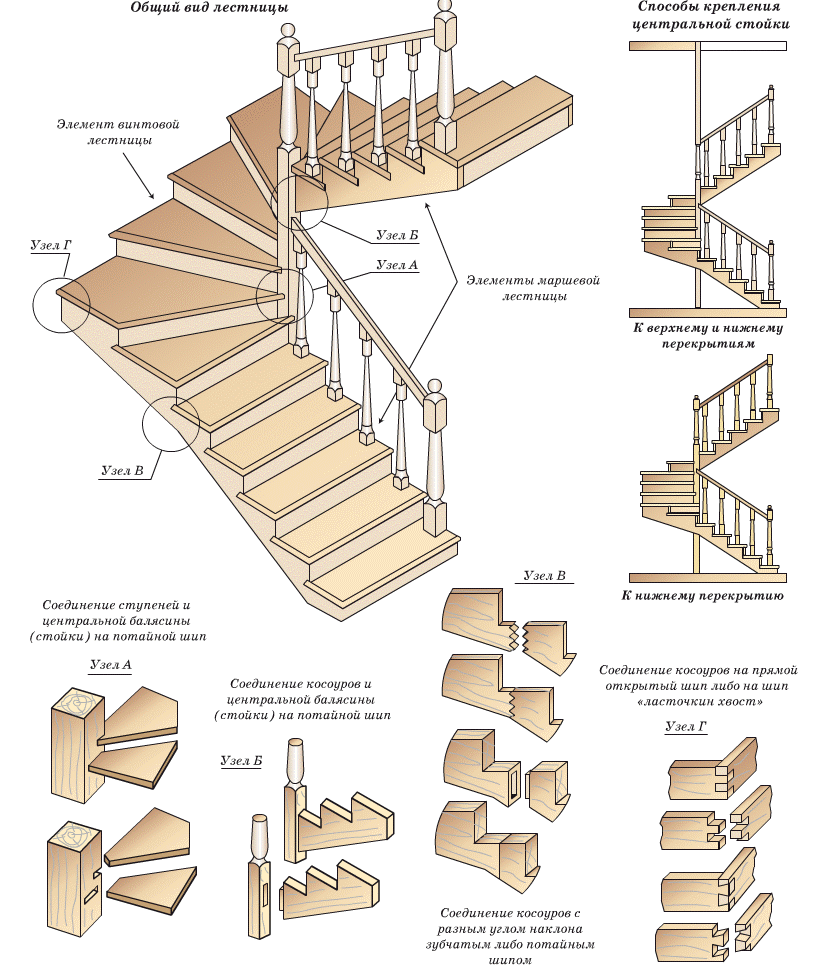

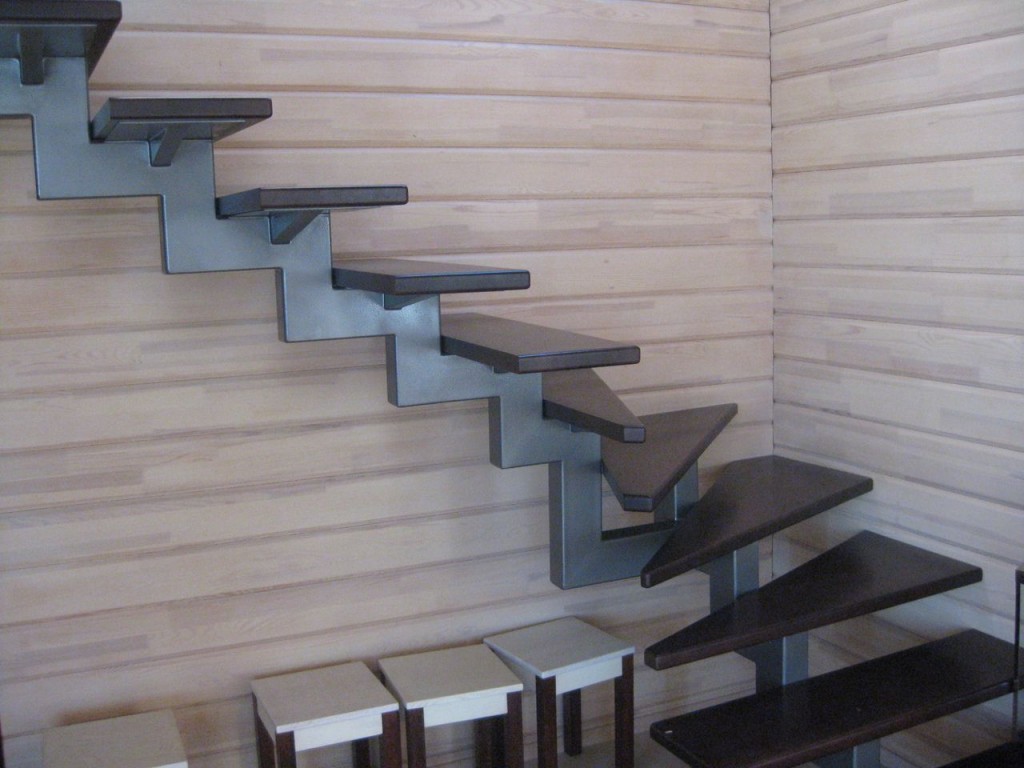

Лестница с центральным косоуром

Такая конструкция не загромождает комнату. В ней необходимо установить косоур размером 340×200 мм. Сделать косоур можно, склеив несколько досок. Если лестница вспомогательная, то она может быть установлена круто, нижняя ее часть крепится к полу, а верхняя при помощи болтов к балке. Крепление такой конструкции похоже на крепление приставной конструкции, главное, чтобы низ не мог сползать, а верх – заваливаться в сторону.

Если лестница вспомогательная, то можно использовать ступени «утиный шаг». Их делают из досок, размечают и при помощи 4 болтов с шайбами крепят к косоуру или поперечной балке, которая соединяется с несущей балкой в полдерева.

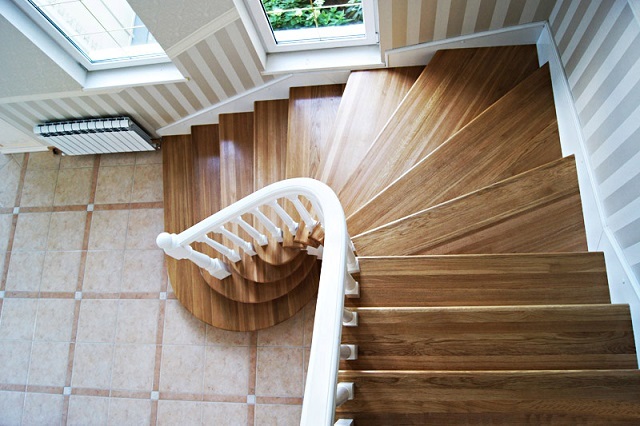

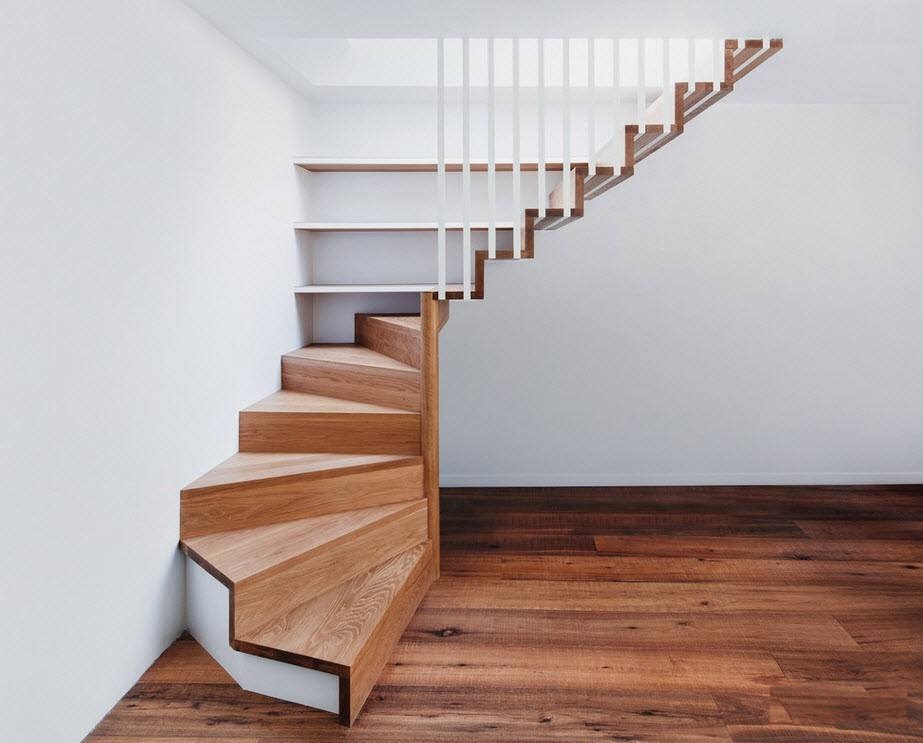

Если площадь, выделенная для лестницы, недостаточна, то можно изготовить забежные поворотные ступени. Следует отметить, что такую конструкцию возводить намного сложнее. Получается гибрид прямой одномаршевой и винтовой конструкции.

Центральная опора одновременно является и балясиной, но большего размера, так как в нее узким концомврезают ступени и внутренние косоуры. Внешние косоуры прямой и винтовой лестницы соединяют на зубчатый или потайной шип. На всех соединениях для увеличения их прочности обязательно используют клей.

Последним этапом строительства является установка поручня, он не только облегчает спуск и подъем, но и обеспечивает безопасное передвижение по лестнице.

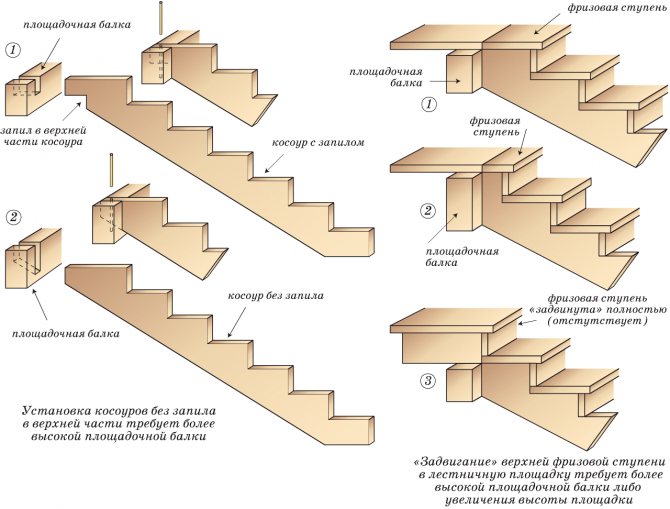

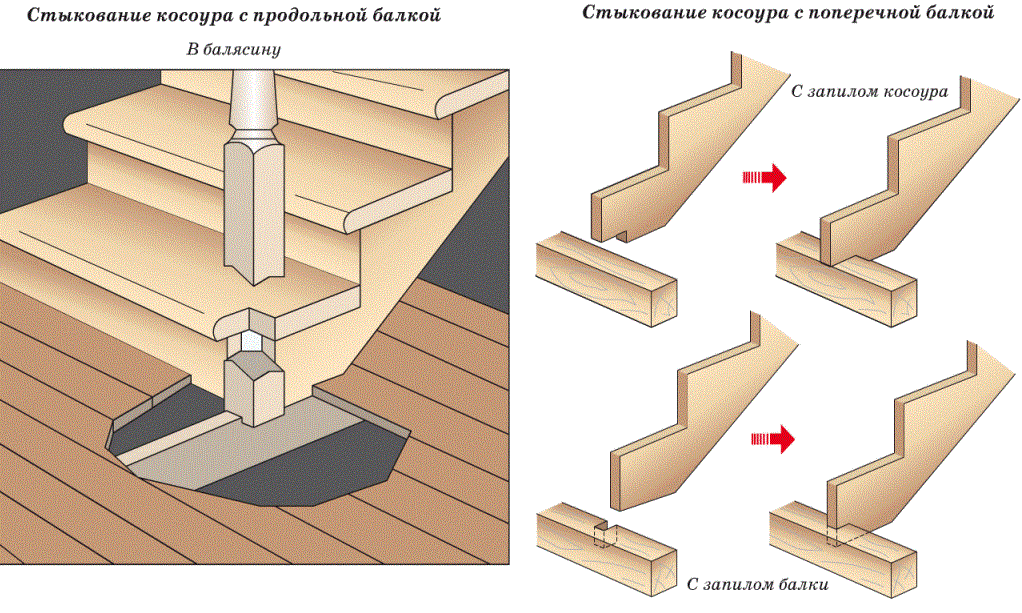

Как осуществить крепление косоуров к элементам лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц. Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней. Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах.

Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер.

Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины.

Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней.

В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона. Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг.

Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов.

Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками.

Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки.

Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

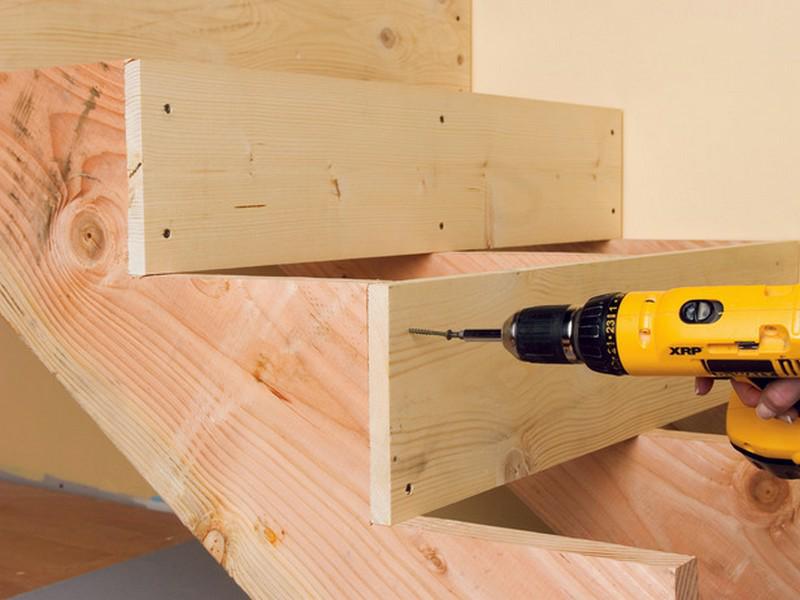

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

• Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
• Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
• Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
• Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

Расчет каркаса

Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов.  Качество проекта – это половина дела, и ему нужно уделить пристальное внимание

То, что важно учитывать при проектировании, так это конструкция каркаса, метод крепления его и каждого его элемента, размер маршей, проема между этажами, высоту ступеней и их ширину, необходимые материалы

Про возможные вариации конструкции мы уже поняли, что касается проема, то он имеет прямую зависимость от высоты потолков и крутизны лестницы. Высота ступеней может быть разной, общепринятой считается от 14 до 18, но ее рассчитывать придется в натуре, как и их количество. Это можно сделать, разделив длину конструкции на высоту ступеней.

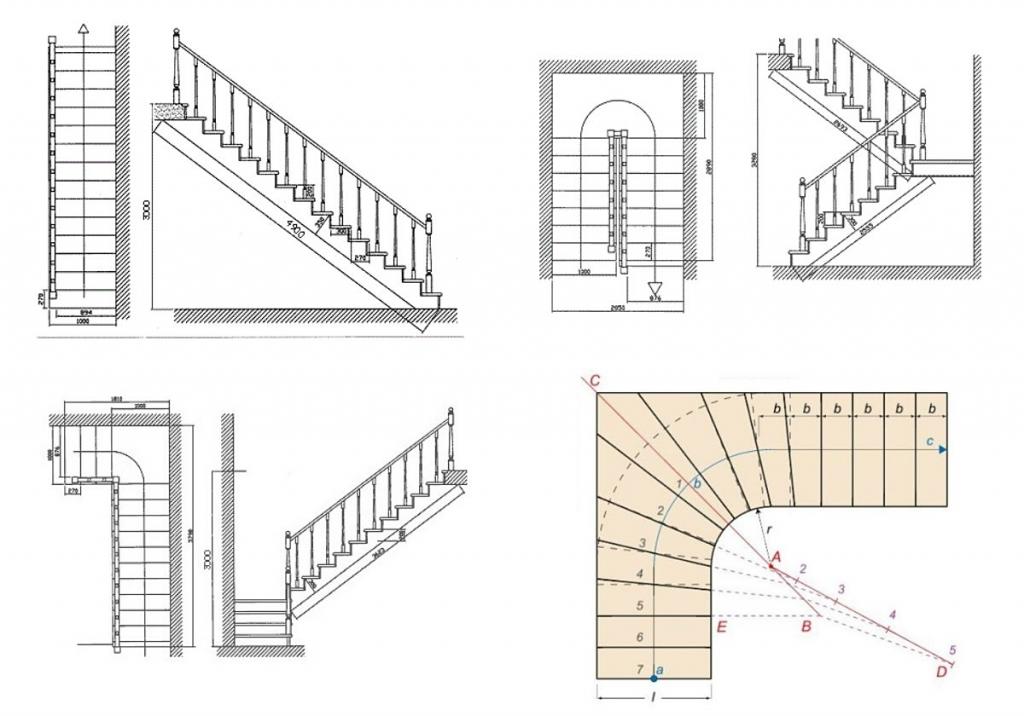

Когда вы получили все данные, необходимо зарисовать конструкцию на листе бумаги где обозначить все размеры и габариты, это поможет вам при сваривании каркаса и его компонентов.

Подготовка

Прежде чем приступить к работе, нужно подготовить все необходимые инструменты и оборудование. Сварочные работы следует проводить в специальной одежде и перчатках, чтобы не травмироваться. Кончено же нужен ручной инвертор и электроды, а также защитная маска. Нужна также болгарка с отрезными дисками и для шлифовки, дрель и сверла по металлу. Также придется к месту надежный металлический стол, струбцины, тиски, рулетка, угольник и карандаш. Предварительно нужно сделать все замеры и разрезать материалы на необходимые части.

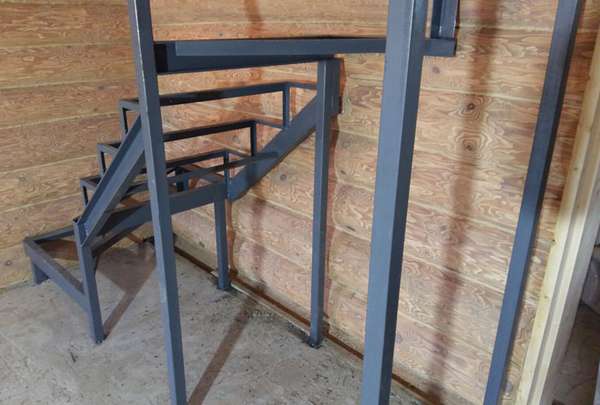

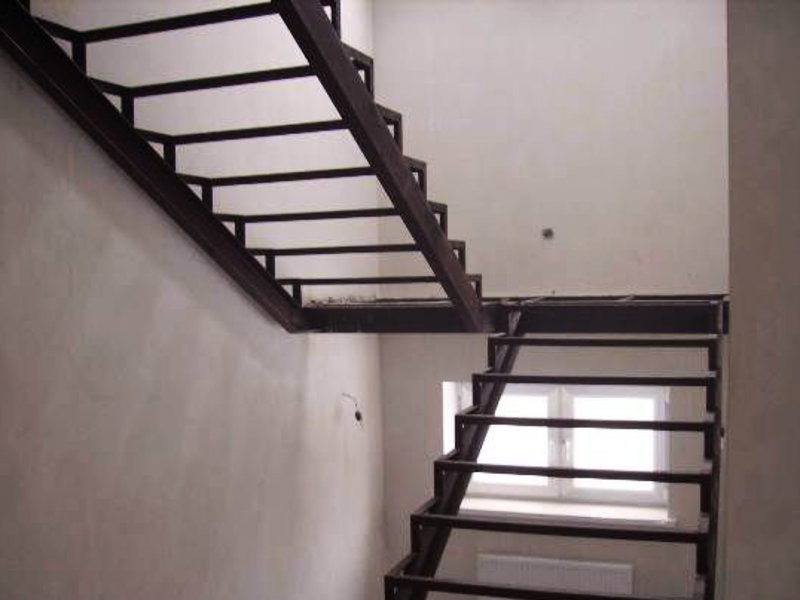

Каркас для маршевой лестницы

Опоры

В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:

• Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
• Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
• Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
• С центральной опорой. Лучший вариант – это с использованием металлической трубы.

Опоры для разных типов лестниц

Процесс

Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.

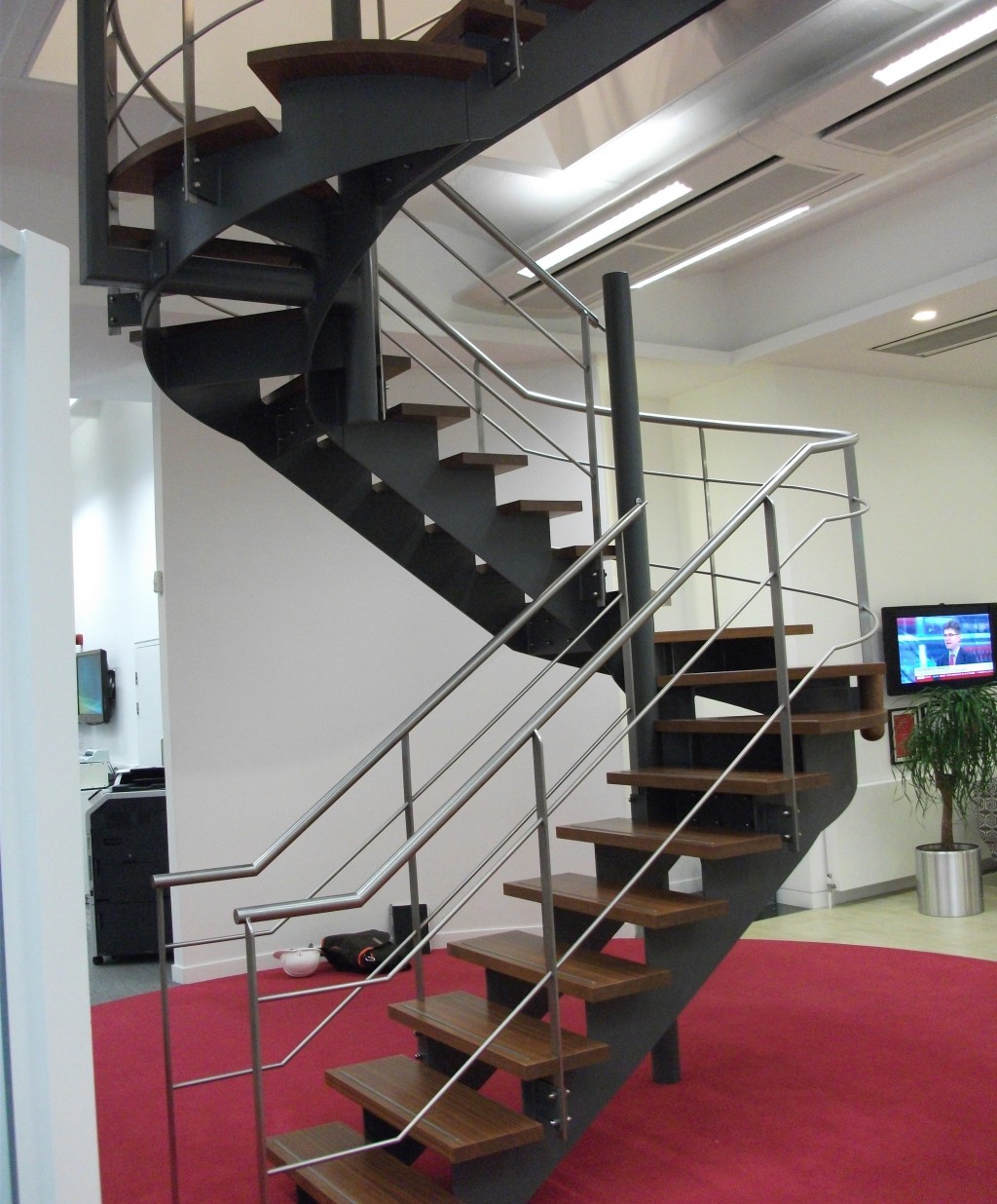

Процесс монтажа лестницы на одном косоуре

Безопасность металла

Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.

Косоур лестницы: как рассчитать и сделать своими руками

Косоур лестницы представляет собой наклонную балку, служащую опорой лестничной конструкции. Ступени на нее накладываются сверху, тогда как в случае использования тетивы, крепление ступеней осуществляется изнутри — в специальные гнезда или пазы. Об особенностях расчета косоура и о самостоятельном изготовлении этого важного элемента лестничной конструкции пойдет речь ниже.

Расчет размеров косоура

Косоур несет на себе огромную нагрузку, от него зависит долговечность, устойчивость всей лестничной конструкции, поэтому так важно рассчитать все его параметры правильно.

Существуют свои особенности расчета размеров для изделий из разных материалов. Рассмотрим каждый вариант отдельно.

Расчет косоура из дерева

Самым простым является расчет для одномаршевой лестницы, хотя если маршей больше, то методика расчета та же, только каждый пролет рассчитывают отдельно.

Расчет косоура для одномаршевой лестницы самый простой: достаточно извлечь корень квадратный из суммы квадратов высоты и проекции длины лестничной конструкции

Обязательным условием является соблюдение одинакового наклона всех участков конструкции.

Для расчета потребуются следующие данные:

1. Расстояние между чистым полом 1 и 2 этажей — высота лестничной конструкции.
2. Длина марша. Если известно количество ступеней и ширина проступи, то длину конструкции можно получить путем умножения этих двух величин. Существует и другой путь: при помощи отвеса размечают проекцию проема 2 этажа и измеряют расстояние между его началом и первой ступенью лестницы.

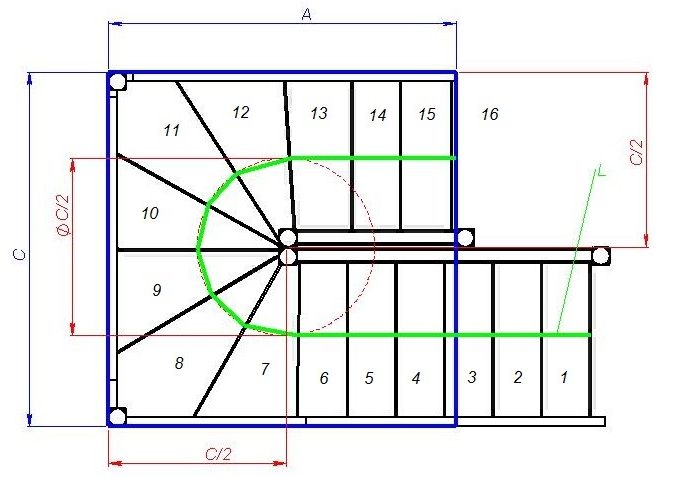

Расчет косоура для разворотной лестницы «Модерн» более сложный. Здесь придется рассчитывать отдельно каждый участок.

Определяя длину марша, не следует учитывать последнюю ступеньку, т.к. она является продолжением пола второго этажа.

Неточная разметка пары косоуров приведет к тому, что ступени будут перекошены, а лестница со временем начнет скрипеть

При наличии необходимых данных, длину косоура просто определить с применением теоремы Пифагора:

H2 + L2 = C2, гдеH — высота;L — длина марша;

С — длина косоура.

Искомый параметр находят путем извлечения квадрата из суммы квадратов высоты лестничной конструкции и длины марша:C = √( H2+ L2).

Намного проще рассчитать косоур с помощью онлайн-калькулятора, подставив желаемые параметры будущей лестничной конструкции. В зависимости от размеров лестницы, ступени крепят на 1,2, а иногда, если ширина конструкции превышает 150 см, то и на 3 косоура.

Онлайн-калькулятор очень упростит ваши расчеты

При сооружении лестницы для дома своими руками выбирать крепление на 1 косоур опасно, нужны серьезные расчеты и лучше, если их, а затем и установку, выполнят профессионалы. Если все же решили справиться с этим самостоятельно, посмотрите видео:

Особенности расчета металлического косоура

Для того, чтобы выбрать профиль, из которого будет изготовлена конструкция, необходимо рассчитать нагрузку на косоур. Возьмем для примера следующие данные:

• высота — 270 см;
• длина марша — 450 см;
• количество ступеней — 15 шт;
• масса ступени — 9 кг;
• нагрузка на лестницу, создаваемая весом людей, одновременно находящихся на ней — 400 кг;
• ширина ступеньки — 80 см;
• модуль упругости — 2 100 000 кг на 1 кв. см для стали.

Выполняем вычисления:

1. Определим нагрузку на косоур15 х 9 х 1,1 + 400 х 1,4 = 708,5 кг.
2. Узнаем длину косоураC = √( H2+ L2) = √2702 + 4502 = 530 см.
3. Рассчитываем момент инерции(5,2 х 80 х708,5 х 530)/ 2 100 000 = 74,39 см4.

Выбираем подходящий профиль по таблице сортамента:

Таблица сортамента для труб из стали позволит выбрать подходящий профиль. Найденному моменту инерции соответствует профиль 140х60х3 мм

Масса ступени и нагрузка от веса людей определены с учетом коэффициента надежности, равного 1,1 и 1,4 соответственно.

Косоур из дерева своими руками: 4 этапа изготовления

Ступени фиксируют двумя способами: в вырезах треугольной формы непосредственно в косоурах или на кобылках — дополнительных элементах в виде клиньев в форме прямоугольного треугольника. Они крепятся к несущей конструкции посредством шкантов.

Крепление ступеней может быть разным, главное, чтобы оно соответствовало требованиям безопасности

Металлический косоур своими руками

Чтобы своими руками сделать металлический косоур, следует знать, что они бывают:

Лестница на металлических косоурах, обладает высолкой несущей способностью. Здесь часто отсутствуют дополнительные опоры

Изготавливают косоур по следующей технологии:

1. Предварительно швеллер размечают, нанося метки на места крепления кобылок. Проще это делать при помощи треугольника с соответствующими отметками на катетах.
2. К горизонтальному отрезку профиля приваривают кронштейны для крепления ступеней. Для упрочнения конструкции иногда создают дополнительные ребра жесткости.
3. Если конструкцией лестницы предусмотрено наличие 2 косоуров, то их соединяют между собой уголком, по длине равным ширине лестницы, что придает дополнительную жесткость сооружению. Чтобы выдержать предельную точность при изготовлении косоура лестницы своими руками, следует наварить отрезки профиля на один швеллер, а затем наложив его на второй, отметить места крепления.

   Способы крепления косоура к перекрытию

Самостоятельно можно сделать простую модель, но имея  небольшой опыт, красивую, презентабельную и надежную конструкцию вряд ли удастся создать. Для этого существуют специалисты.

Лестница на 1 косоуре выглядит почти невесомой. Такая конструкция не под силу любителю. Пусть ее изготовлением займутся профессионалы

Компания, кроме готовых лестничных конструкций, предлагает и косоуры из дерева, металла. Это ключевые элементы, поэтому приобретать их стоит у надежных производителей.

Профессионализм наших специалистов, высокое качество в сочетании с демократичной ценой, делают продукцию, выпускаемую нашей компанией, востребованной.

Виды косоуров и лестниц на них

Косоуры бывают двух видов: монолитные ступенчатые, отлитые с углами для установки ступенек и ровные с креплениями для кобылок. Прежде, чем заказать лестницу на косоуре, надо выбрать форму опоры. Цельная бетонная балка с уступами для крепления ступенек так и называется – ступенчатая.

Но есть еще разъемная конструкция с кобылками. Заливая бетон в форму, мы закрепляем в нем анкерные болты и одновременно предусматриваем небольшой проем для упора или шканта. С помощью этих приспособлений к бетонной опоре крепятся кобылки. Они представляют собой металлические или деревянные прямоугольники. Кобылку фиксируют на опоре с помощью анкерного соединения, а затем уже на него кладут и закрепляют деревянную, стеклянную или пластиковую панель.

• винтовые и дугообразные;
• с забежными ступенями;
• с прямым пролетом;
• с поворотной площадкой.

Форма зависит от фантазии дизайнера, архитектурных особенностей помещения или соединяемых уровней, и задается несущей балкой. Часто бетонные балки-косоуры отливают сразу с площадками-ступенями. В этом варианте мы имеем возможность сразу задать не только необходимую прочность всей конструкции, но и форму.

Преимущества косоуров для лестниц

Удобство косоуров для лестницы состоит в следующем:

• С косоурами нет нужды во врезании ступеней, которые фиксируются на самих балках.
• Лестницу можно соорудить как у стены, так и в центре помещения.
• Лестничную конструкцию можно изготовить своими руками.
• При деформации ступеней их легко можно заменить на новые.
• Есть возможность оформить лестницу в разных формах и стилях с использованием разных материалов.
• Ширина и высота лестничного строения легко подгоняется под необходимые размеры.

Хотя существует возможность изготовить лестничные сооружения самостоятельно, все же профессионалы рекомендуют обратиться за помощью к мастерам этого дела, чтобы конструкция была построена максимально надежной и качественной. Правильный проект лестницы гарантирует долгую эксплуатацию изделия.

Косоуры для лестниц

Бетонная лестница на косоурах: монолитная и сборная

Бетонные лестницы на косоурах считаются наиболее надежными и долговечными. Делятся на типовые и сделанные по индивидуальному проекту. Могут быть сборными, где роль опорного элемента выполняет одна или две бетонные или металлические балки, на которые крепятся ступени, или монолитными, в которых косоур неотделим от ступеней.

Для изготовления бетонной лестницы своими руками. в первую очередь, надо соорудить опалубку. Она должна быть непроницаемой, чтобы раствор не вытекал. Затем разместите каркас из прутьев арматуры, сваренных между собой. Третьим шагом будет заполнение приготовленной формы бетоном. Обязательно утрамбовывайте цемент по ходу процесса. После того, как лестница застынет, можете смело начинать отделку бетонной лестницы .

Расчет монолитной конструкции ничем не отличается от проектирования ее металлического иди деревянного аналога.

Проще всего сделать лестницу на металлических косоурах, сужу по личному опыту. На работе сам изготовил косоуры. Ступени и подступени купил готовые деревянные, проморил, пролачил. Косоуры покрасил белой эмалью. В итоге лестница обошлась около 20 тысяч на данном этапе. Теперь надо сделать перила. Пока не решил окончательно деревянные или металлические. В любом случае, выйдет дешевле, чем брать готовую лестницу.

Я тоже пришёл к этому варианту. У меня основа косоуров задумана из уголка, который в трёх местах (начало, середина, конец) крепится к столбам из квадратной трубы, забетонированных в пол и связанных с перекрытиями. Но сами ступени я решил крепить к деревянному брусу, который «вложен» в уголок «на ребро» и прикреплён к нему в тех же трёх местах. Так получается проще, поскольку металлические опоры под каждую из 19 ступеней делать слишком трудоёмко. А здесь достаточно выпиливания змейкой, использования полученных треугольников как кобылок и крепления всего на саморезы с клеем. Кстати, перила тоже продаются готовые, в том числе — с пазом для накладывания на уголок «пятёрку». Буду крепить его к тем же столбам.

Главная / Внутренние лестницы / Лестница на косоурах своими руками — как сделать косоур для лестницы

Технология процесса монтажа

Процесс создания лестницы на косоурах включает в себя несколько последовательных этапов:

1. Проведение предварительных замеров и расчетов.
2. Построение чертежа будущей конструкции.
3. Изготовление косоуров.
4. Создание ступеней.
5. Сборка лестницы и ее монтаж в выбранном месте.
6. Фиксация ограждений.

Обязательным завершающим этапом работ является отделка древесины защитными пропитками и декоративными материалами.

Измерения и расчеты

Расчеты габаритов будущей лестницы следует проводить исходя из типа конструкции. Обязательно следует учитывать все технические требования, предъявляемые к изделию. Основными размерами, от которых следует опираться при проведении расчетов, являются:

• Высота будущей лестницы. Величина является расстоянием от пола первого до второго этажей;
• Угол наклона конструкции;
• Ширина ступеней.

Имея эти данные легко вычислить необходимые размеры и форму всех будущих элементов конструкции. При этом стоит учитывать, что угол между ступенями, а следовательно и между зубцами гребенки, должен составлять 900. Количество ступеней определяется путем разделения общей высоты конструкции на высоту одной ступени. При этом в качестве единиц измерения используются метры.

Для удобства проведения расчета размеров, отдельных элементов деревянной лестницы на косоурах, можно воспользоваться специальными строительными интернет калькуляторами. Это позволит не только сэкономить время, но и обезопасит от возникновения возможных ошибок при вычислениях.

Построение чертежа

Для понимания геометрии будущей конструкции и принципов ее последующей сборки, перед началом работ изготавливается чертеж лестницы. Для удобства его использования, чертеж лестницы выполняется в нескольких проекциях. На получившуюся схему наносятся все просчитанные размеры деталей.

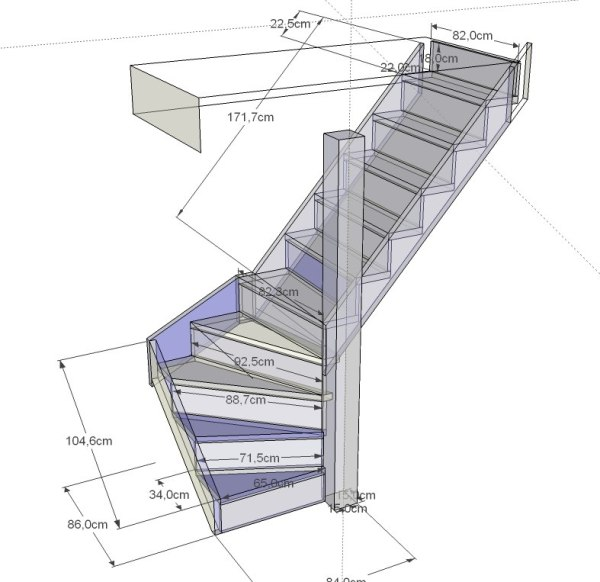

Чертеж деревянной лестницы на косоурах

Схема является максимально удобной при соблюдении единого масштаба для всех деталей в рамках одного чертежа.

Изготовление косоуров

Для изготовления косоуров, на две одинаковые деревянные балки наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно нанести разметку, на линейке-угольнике отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза. По тому же принципу разметка наносится и на вторую балку.

По линиям разметки выполняются срезы древесины. Работа проводится с помощью электролобзика или иного подходящего инструмента.

Делаем ступени

При создании ступеней для лестницы учитывает тип будущей конструкции. Для изделия открытого типа потребуется лишь изготовление проступи. А вот у закрытой лестницы на косоурах должны присутствовать и подступенники.

Для создания ступеней используются готовые доски подходящего размера. Если таковых нет, деревянные бруски выпиливаются из цельной доски. При этом размеры проступи соответствуют длине и ширине ступени. Габариты подступенника соответствуют высоте и ширине ступени.

Размеры подступенника должны четко соответствовать этим величинам, в то время как для проступи допускаются отклонения габаритов в большую сторону. В таком случае горизонтальная часть ступеней будет слегка выпирать по бокам за пределы лестницы, и нависать над нижней ступенью. Однако превышения номинальных размеров должны составлять не более 1-1,5 см для каждой из сторон проступи.

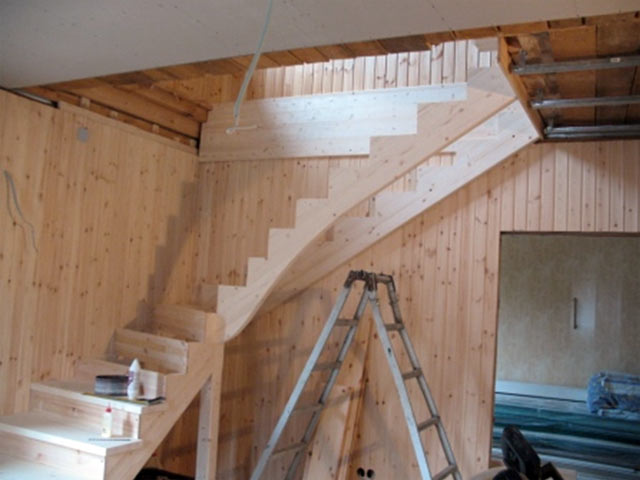

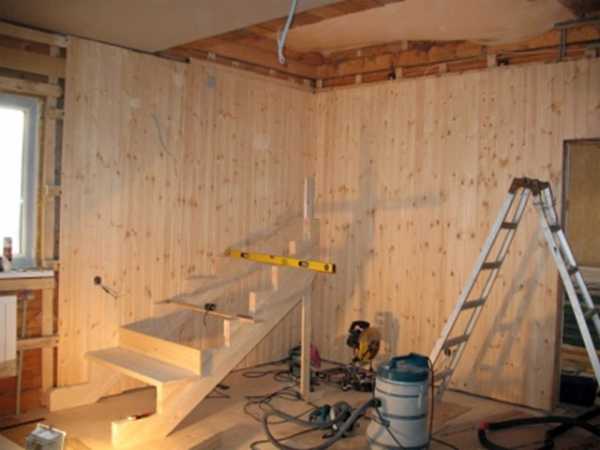

Сборка лестницы и установка

Сборка и установка лестницы проводится в такой последовательности:

1. Готовые косоуры выкладываются на ровном полу, на подходящем расстоянии друг от друга расстоянии. При этом возможна временная фиксация косоуров по краям с помощью тяжей. После этого зигзаги опорных элементов слегка промазываются строительным клеем, при его применении.
2. К вертикальным линиям гребенки прикладываются подступенники. Эти элементы фиксируются на опорах при помощи саморезов.
3. После установки всех вертикальных элементов, на горизонтальные линии гребенки укладываются проступи. Их фиксация к торцам опор выполняется на саморезы.

Когда все ступени надежно зафиксированы, лестница монтируется к полу первого и второго этажей, под соответствующим углом наклона, с помощью анкерных болтов, или иных подходящих крепежей.

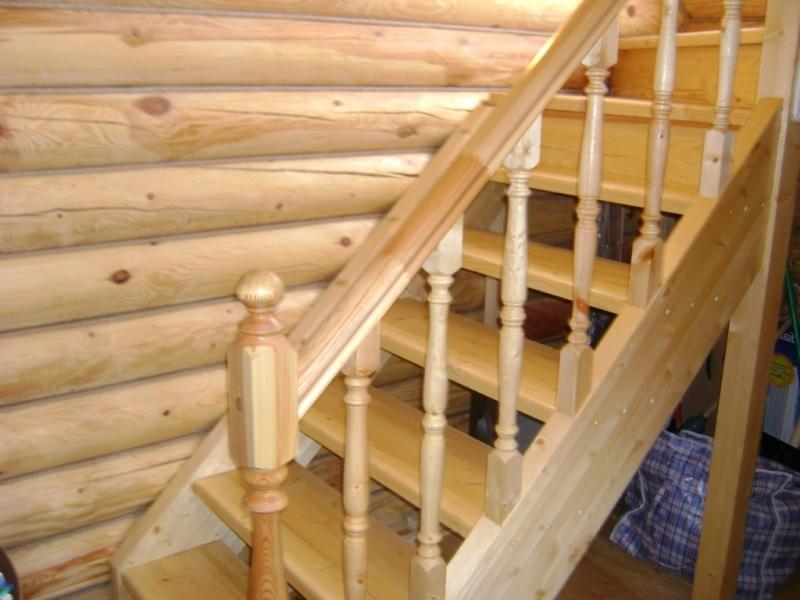

Монтаж перил

В лестницах с косоурами монтаж перил производится в проступи. Для сооружения этих элементов безопасности, в начале и в конце конструкции, по обе стороны от ступеней устанавливаются опорные балясины. В каждой из проступей просверливается небольшое углубление в 1-1,5 см, диаметр которого соответствует сечению перил. Получившиеся лунки слегка промазываются строительным клеем, после чего в них, строго вертикально, вставляются перила. Чтобы их надежно углубить, ламели слегка простукиваются сверху с помощью резинового или деревянного молотка, киянки.

Смонтированные перила накрываются балкой с посверленными в ней отверстиями в соответствующих точках. Эта балка будет выполнять роль поручня. По краям она фиксируется с помощью пазов и клея в балясины.

Отделочные работы

Отделка деревянной лестницы заключается в пропитке материала защитными растворами, которые уберегут изделие от влияния перепадов влажности и температуры окружающей среды. Обычно для этих целей используется морилка или специальная грунтовка. При использовании морилки, она может слегка тонировать древесину.

Декоративная отделка производится при помощи краски или лака. Любая отделка должна наноситься тонко и несколькими слоями. В промежутках между нанесением нового декоративного слоя, поверхность обязательно шлифуется с помощью мелкозернистой наждачной бумаги. Нанесение каждого последующего декоративного слоя, или его шлифовка, возможны только после полного высыхания предыдущего покрытия.

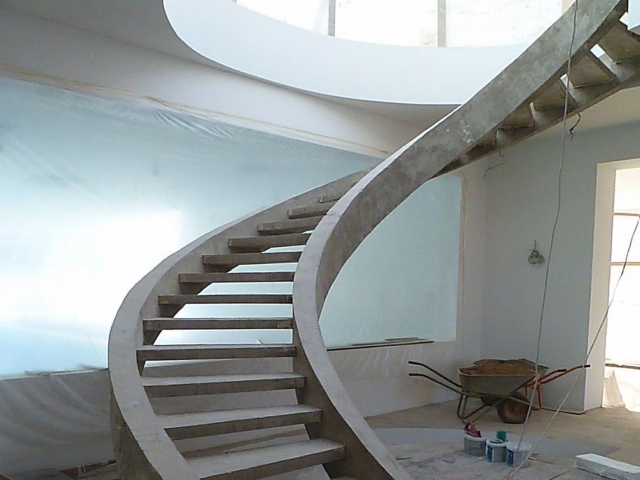

Бетонная лестница на косоурах

Бетонная лестница на косоурах – важный архитектурный элемент, соединяющий этажи многоуровневой постройки. Наша компания занимается изготовлением и установкой таких конструкций на производственных и частных жилых объектах. Легкие и воздушные лестницы на косоурах функционально дополняют дизайн и одновременно позволяют экономно использовать пространство. Косоур – несущая деталь лестничного марша, имеющая вид бруска, на которую крепятся ступени. Делается это для большей надежности и безопасности сооружения.

Расчет высоты косоуров для лестницы

Что это такое, мы уже выяснили. Теперь необходимо узнать, хватит ли места для монтажа сооружения в проеме. Для этого нужно начертить линию пола второго этажа на просчитанных значениях габаритов лестничного марша и посмотреть, хватает ли данного расстояния. Иногда на этом этапе становится понятно, что выбранная конструкция сооружения совсем не подходит и ее приходится видоизменять.

Чтобы во время эксплуатации лестницы не получить травму головы, следует определить достаточное ли расстояние до перекрытия. Уровень пола второго этажа приходится на третью ступень лестницы. В этот момент высота, на которой будет находиться человек, равна 3 * 17,14 (высота ступени) = 51,42 сантиметра. Здесь необходимо помнить, что расстояние между головой и перекрытием не должно быть менее 20 см.

Деревянные ступени для металлической лестницы

Также деревянные ступеньки возможно комбинировать при строительстве крыльца с другими материалами. Деревянные ступени придают каркасу, сваренному из металлических профилей, больше эстетики и привлекательности. Даже в случае украшения крыльца коваными чугунными элементами, качественно выполненные деревянные ступени делают его намного наряднее.

При монтаже деревянных ступеней на металлическое основание, способы их крепления зависят от вида металлического каркаса. В случае, если основание уже сварено из уголка или профилированной трубы в виде лесенки, то ступени крепятся к его горизонтальным поверхностям с помощью болтов или саморезов по металлу. Если же основание представляет собой наклонные косоуры, сделанные из швеллеров или балок, то к их внутренней поверхности прикрепляются с помощью сварки металлические уголки. В горизонтальных полочках уголков с помощью дрели или электросварки проделываются отверстия для крепления к ним деревянных ступеней.

Расчет размеров косоура

Косоур несет на себе огромную нагрузку, от него зависит долговечность, устойчивость всей лестничной конструкции, поэтому так важно рассчитать все его параметры правильно.

Существуют свои особенности расчета размеров для изделий из разных материалов. Рассмотрим каждый вариант отдельно.

Расчет косоура из дерева

Самым простым является расчет для одномаршевой лестницы, хотя если маршей больше, то методика расчета та же, только каждый пролет рассчитывают отдельно.

Расчет косоура для одномаршевой лестницы самый простой: достаточно извлечь корень квадратный из суммы квадратов высоты и проекции длины лестничной конструкции

Обязательным условием является соблюдение одинакового наклона всех участков конструкции.

Для расчета потребуются следующие данные:

1. Расстояние между чистым полом 1 и 2 этажей — высота лестничной конструкции.
2. Длина марша. Если известно количество ступеней и ширина проступи, то длину конструкции можно получить путем умножения этих двух величин. Существует и другой путь: при помощи отвеса размечают проекцию проема 2 этажа и измеряют расстояние между его началом и первой ступенью лестницы.

Расчет косоура для разворотной лестницы «Модерн» более сложный. Здесь придется рассчитывать отдельно каждый участок.

Определяя длину марша, не следует учитывать последнюю ступеньку, т.к. она является продолжением пола второго этажа.

Неточная разметка пары косоуров приведет к тому, что ступени будут перекошены, а лестница со временем начнет скрипеть При наличии необходимых данных, длину косоура просто определить с применением теоремы Пифагора:

H2 + L2 = C2, где H — высота; L — длина марша; С — длина косоура.

Искомый параметр находят путем извлечения квадрата из суммы квадратов высоты лестничной конструкции и длины марша: C = √(H2+ L2).

Намного проще рассчитать косоур с помощью онлайн-калькулятора, подставив желаемые параметры будущей лестничной конструкции. В зависимости от размеров лестницы, ступени крепят на 1,2, а иногда, если ширина конструкции превышает 150 см, то и на 3 косоура.

Онлайн-калькулятор очень упростит ваши расчеты

При сооружении лестницы для дома своими руками выбирать крепление на 1 косоур опасно, нужны серьезные расчеты и лучше, если их, а затем и установку, выполнят профессионалы. Если все же решили справиться с этим самостоятельно, посмотрите видео:

Особенности расчета металлического косоура

Для того, чтобы выбрать профиль, из которого будет изготовлена конструкция, необходимо рассчитать нагрузку на косоур. Возьмем для примера следующие данные:

• высота — 270 см;
• длина марша — 450 см;
• количество ступеней — 15 шт;
• масса ступени — 9 кг;
• нагрузка на лестницу, создаваемая весом людей, одновременно находящихся на ней — 400 кг;
• ширина ступеньки — 80 см;
• модуль упругости — 2 100 000 кг на 1 кв. см для стали.

Выполняем вычисления:

1. Определим нагрузку на косоур 15 х 9 х 1,1 + 400 х 1,4 = 708,5 кг.
2. Узнаем длину косоура C = √(H2+ L2) = √2702 + 4502 = 530 см.
3. Рассчитываем момент инерции (5,2 х 80 х708,5 х 530)/ 2 100 000 = 74,39 см4.

Выбираем подходящий профиль по таблице сортамента:

Масса ступени и нагрузка от веса людей определены с учетом коэффициента надежности, равного 1,1 и 1,4 соответственно.

Особенности лестничных конструкций для бани

Обустраивая баню, следует принять во внимание следующие аспекты лестничной конструкции:

• Размеры;
• Угол наклона;
• Устойчивость материала к повышенной влажности;
• Безопасность;
• Стилевая направленность помещения.

Первым и важнейшим условием является компактность ступеней. Однако это не должно мешать соблюдению техники безопасности. Согласно нормативам, минимальная ширина марша должна составлять 1 м, а ширина ступней — не менее 20 см. Что касается угла наклона, оптимальным считается угол 45º.

Конфигурации лестниц могут отличаться. Простое и надежное решение – прямая одномаршевая лестница. Есть и более замысловатые варианты: поворотный марш с забежными ступенями или конструкция с промежуточной площадкой. Однако устанавливать в бане винтовую лестницу, несмотря на ее оригинальность и компактность, не советуется.

Для экономии пространства подойдет лестница со ступенями «гусиный шаг». За счет разной ширины проступей она становится более компактной.

Важно, чтобы ступени удовлетворяли стилевым требованиям постройки и не выбивались из общего стиля. Лестничный марш из дерева лучше установить в баню в традиционном стиле или выполненную в духе минимализма. Что касается конструкций из металла, они впишутся в стили хай-тек или техно. Для нетрадиционных турецких бань гармоничным решением будут ступени из камня.

Сравнение

Как можно заметить, одна деталь имеет в верхней части зубчатые очертания, а у второй – ровный контур с обеих сторон. Но кроме визуальных, есть и другие признаки, составляющие отличие косоура от тетивы. И первый, наиболее важный момент – способ крепления ступеней. В случае с косоуром их укладывают на горизонтали зубцов, оставляя видимыми торцы. В тетиве же изнутри проделывают пазы, куда и помещают концы многочисленных поперечных планок. Иногда ступени удерживаются не в прорезях, а на прибитых к балке брусках.

Косоуров в лестнице может быть разное количество. Чаще всего их два. Но в некоторых конструкциях предусмотрен только один такой элемент. Кроме того, встречаются сооружения с центральным косоуром и двумя боковыми. Как правило, это лестницы с приличной шириной марша. Тетива, в свою очередь, используется только в двойном экземпляре. Балки при этом располагаются исключительно по бокам.

Следующий пункт касается установки на лестницу ограждающих элементов. Здесь стоит заметить, что косоур не может быть непосредственно опорой для балясин. Их низ при таком устройстве находится на самих ступенях. Между тем на тетиву могут устанавливаться ограждающие детали, но тогда она должна иметь внушительные параметры толщины. В противном случае на балку названной разновидности крепят накладную планку нужной ширины, а к ней присоединяют столбики, оставляя между ними желаемый промежуток.

Надо сказать, лестницы с несущими элементами того и другого вида занимают неодинаковую площадь пространства. В чем разница между косоуром и тетивой в этом отношении? Она состоит в том, что вариант сооружения с косоуром при одной длине ступеней будет более компактным. Такая лестница смотрится несколько проще, но ее установка в небольших помещениях является более целесообразной. Тетивы же занимают некоторое место с боков. Лестница с ними выглядит богаче и элегантней. Подобная конструкция лучше подойдет для большого пространства.

Тетивой и косоуром называют части конструкции лестницы, ее несущие компоненты, или наклонные балки.
