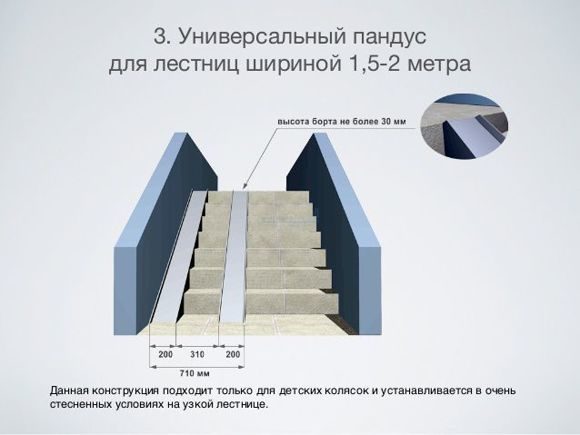

2. Угол наклона пандуса для инвалидных и детских колясок

Угол уклона пандуса: измененные нормативы

Сегодня, задаваясь вопросом, как рассчитать угол уклона пандуса для инвалидов, пользоваться указанными строительными нормативами уже нельзя, т.к. с введен в действие одноименный СП Появился новый документ в результате поиска более актуальных решений по обеспечению безбарьерности городской среды. Кроме этого, законодательство совершенствуется с учетом международных стандартов и в соответствии с принципами, которые изложены в Конвенции о правах инвалидов, принятой Генеральной Ассамблеей ООН.

По новым требованиям уклон пандуса для инвалидов должен составлять 5 %. Это равнозначно отношению 1/20, а в градусах — 2,86. Длина одного марша аппарели не может превышать 8 м. В СП указаны также случаи, когда возможны отклонения от данной нормы:

• Временно используемая конструкция с длиной марша не более 6 м при перепаде высот до 0,5 м может иметь наклон 8% (4,86°).
• Возможен наклон плоскости между горизонтальными площадками 10% (5,71°), если разность уровней между ними не превышает 0,2 м.

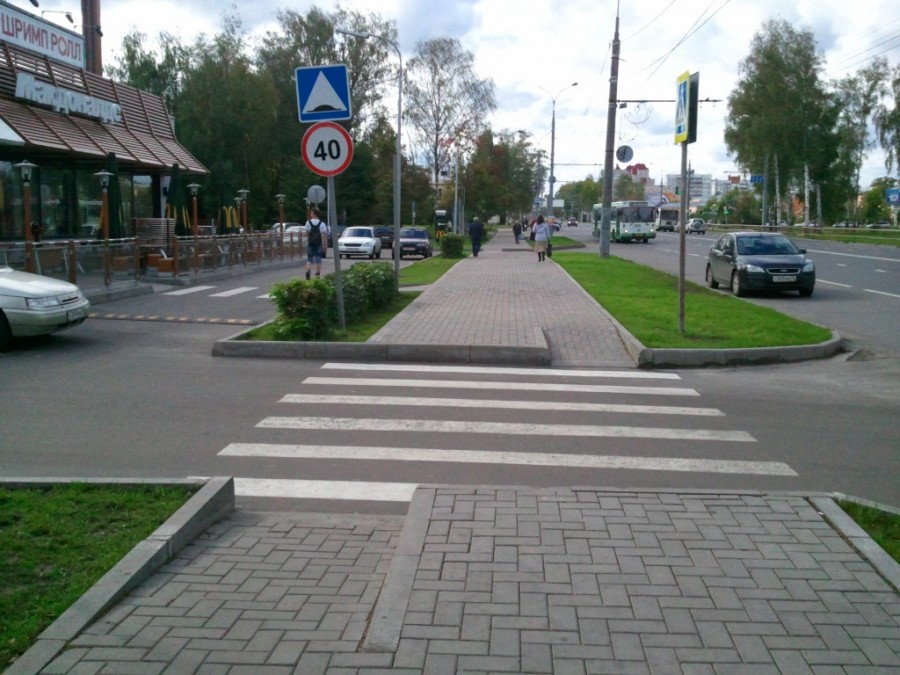

• Съезд с тротуара на проезжую часть может иметь уклон не более 1:12.
• В затесненных местах допустимо увеличение этого отношения до 1:10.

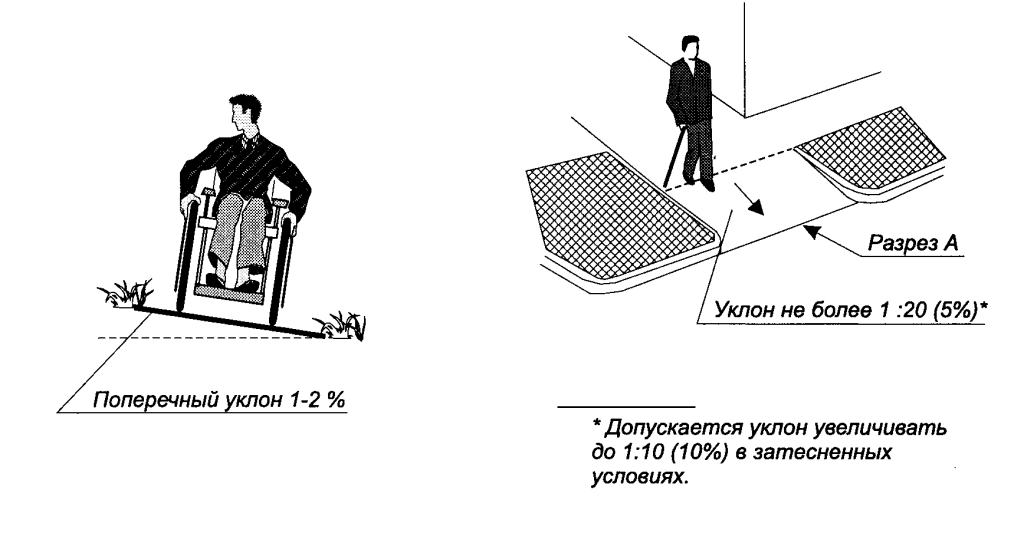

Что же касается поперечного (перпендикулярного направлению) наклона путей движения инвалидов на креслах-колясках, то он не должен быть больше 2%.

Если вам необходимо изготовить аппарели внутри здания или для наружного (уличного) использования, обращайтесь в компанию ПАРАДНЫЙ ПЕРЕРБУРГ, которая сооружает эти конструкции по минимальным расценкам при точном выполнении требований всех ГОСТов и СНиПов. Мы следим за тем, чтобы уклон пандуса для инвалидов (новые нормы) и прочие его параметры обеспечивали безопасность и комфортность передвижения. А чтобы защитить входную зону от непогоды, заказывайте у нас металлический козырек над крыльцом, позвонив по т. 8(812) 438-08-01.

15:42 1783< Предыдущая новость Следующая новость >

Лестницы

Ширина марша лестниц, доступных МГН, должна быть, как правило, не менее 1,35 м. При расчётной ширине марша лестницы 2,5 м и более следует предусматривать дополнительные разделительные поручни.

Все ступени в пределах марша должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъёма ступеней. Допускается изменять рисунок проступей нижних ступеней первого марша открытых лестниц (п. ).

Ширина проступей лестниц, кроме внутриквартирных, должна быть не менее 0,3 м, а высота подъёма ступеней – не более 0,15 м. Уклоны лестниц должны быть не более 1:2. Ступени лестниц на путях движения инвалидов и других маломобильных групп населения должны быть сплошными, ровными, без выступов и с шероховатой поверхностью. Ребро ступени должно иметь закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, должны иметь бортики высотой не менее 0,02 м (п. ).Пандусы

Максимальная высота одного подъёма (марша) пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10%. В исключительных случаях допускается предусматривать винтовые пандусы.

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1,0 м, в остальных случаях – принимать по ширине полосы движения согласно

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 1,5 м (п. ).Несущие конструкции пандусов следует выполнять из негорючих материалов с пределом огнестойкости не менее R60, а ограждающих конструкций помещений пандусов – не менее R120 (п. ).

Следует предусматривать бортики высотой не менее 0,05 м по продольным краям маршей пандусов, а также вдоль кромки горизонтальных поверхностей при перепаде высот более 0,45 м для предотвращения соскальзывания трости или ноги (п. ).Поручни

Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц – на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м.

Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей её высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (п. ).

На верхней или боковой, внешней по отношению к маршу, поверхности поручней перил должны предусматриваться рельефные обозначения этажей. Размеры цифр должны быть, не менее, м: ширина – 0,01, высота – 0,015, высота рельефа цифры – не менее 0,002 м (п. ).

Пандусы для инвалидов-колясочников

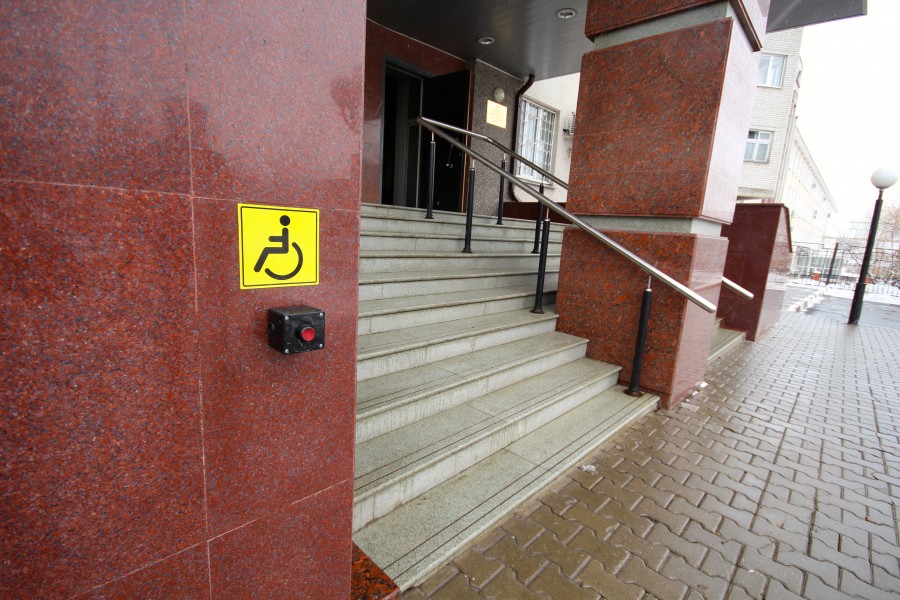

Согласно существующим нормативам, каждое здание общественного пользования должно иметь хотя бы один вход, оборудованный специальной наклонной поверхностью, которую называют пандус, для проезда инвалидных колясок.

За последние годы в Российской Федерации этим вопросам уделяется большое внимание со стороны законодательных структур. Принятые законодательные нормативы содержат статьи, требующие обязательного строительства специальных конструкций и сооружений для возможности передвижения людей, находящихся в инвалидных колясках.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

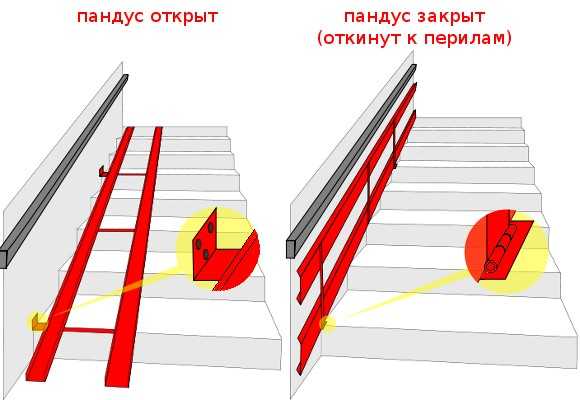

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

Телескопический пандус.

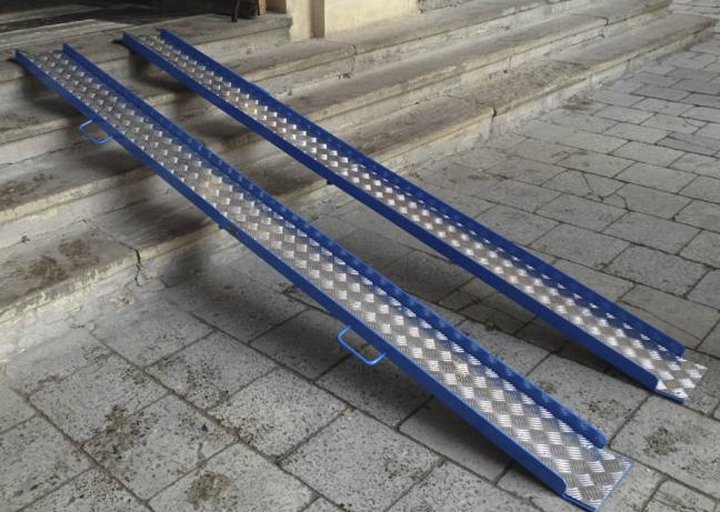

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
2. раскладные рамповые, отличающиеся набольшим весом;
3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

Ролл пандус.

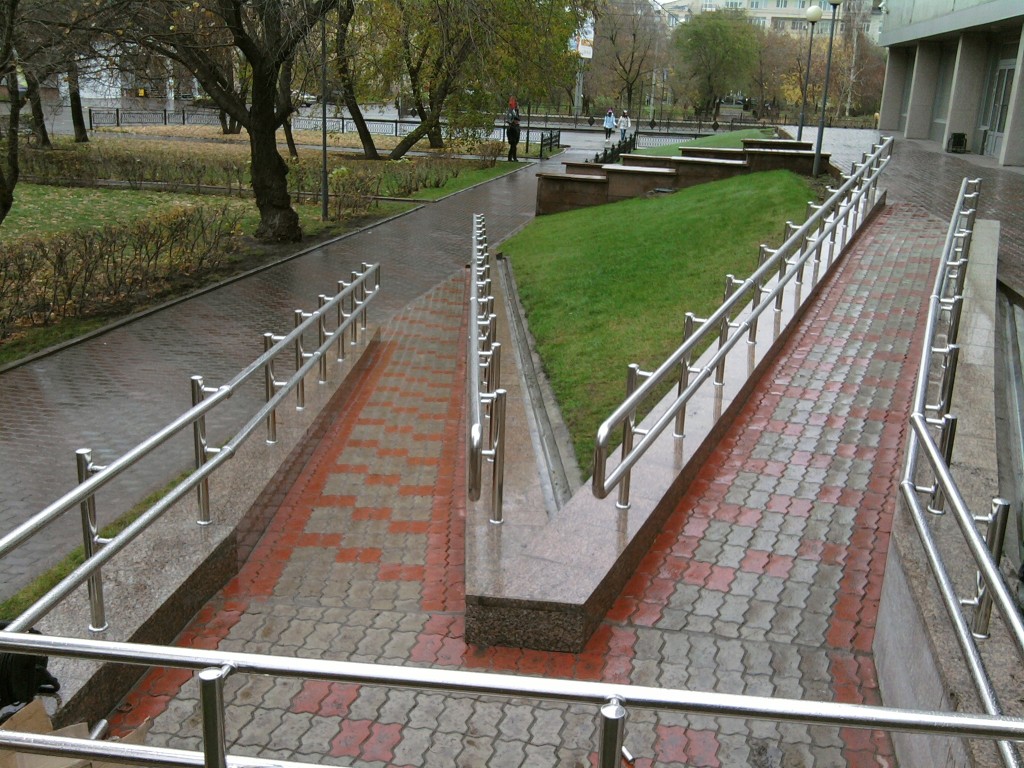

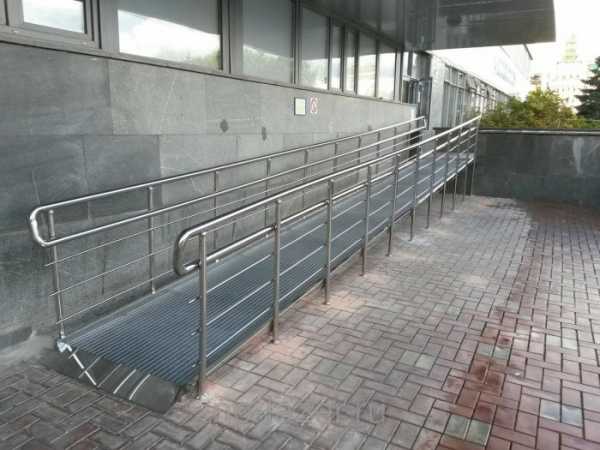

Конструкции стационарных спусков

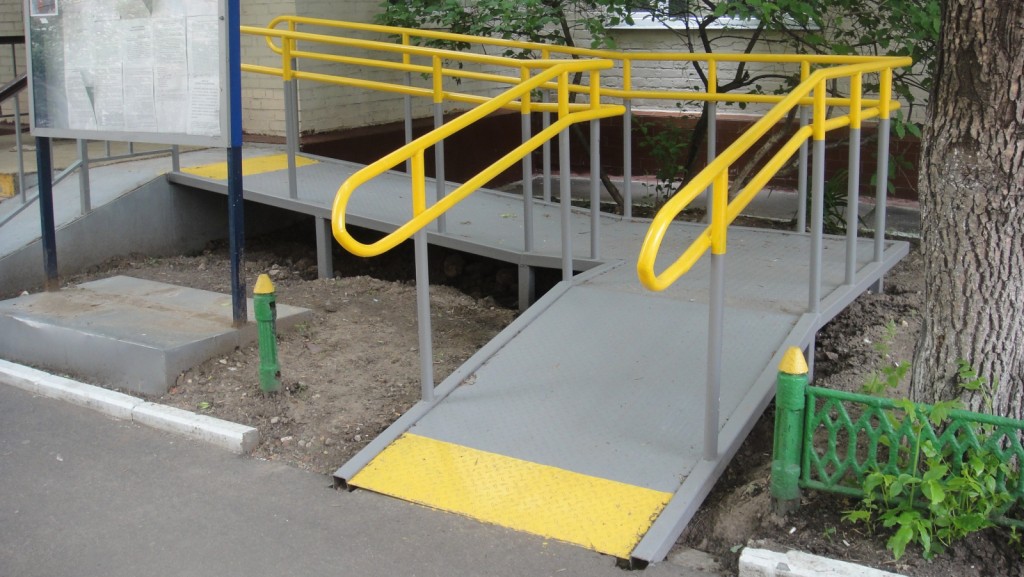

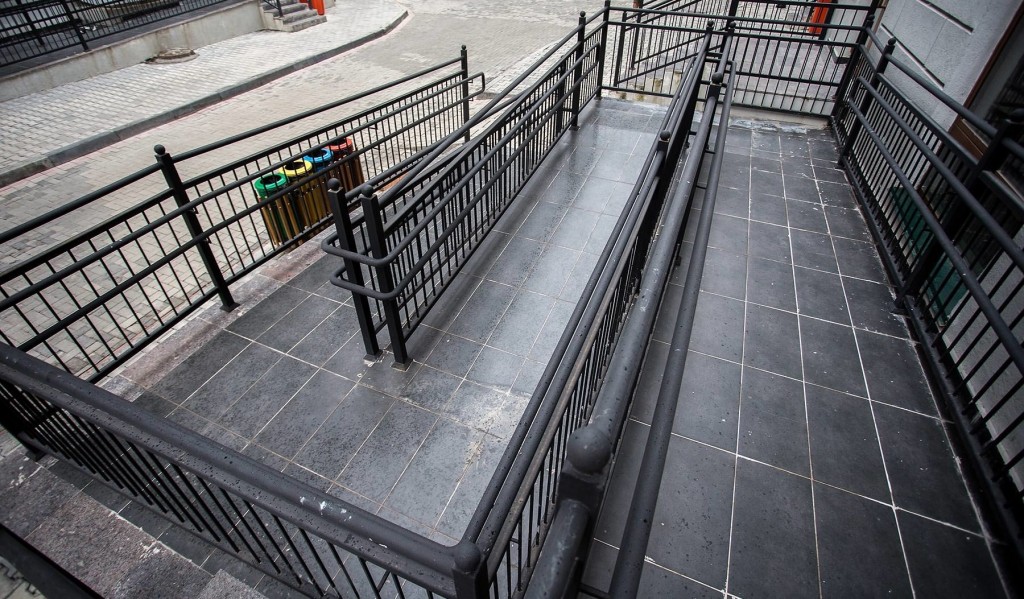

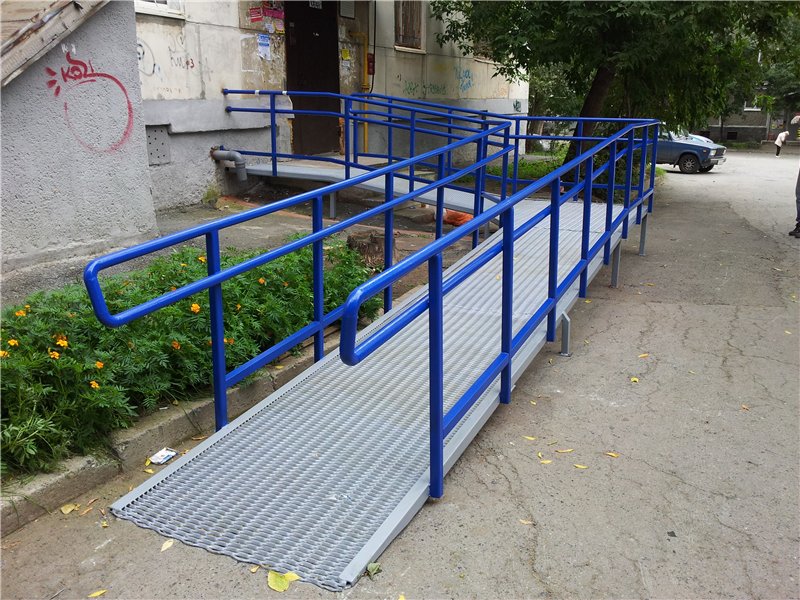

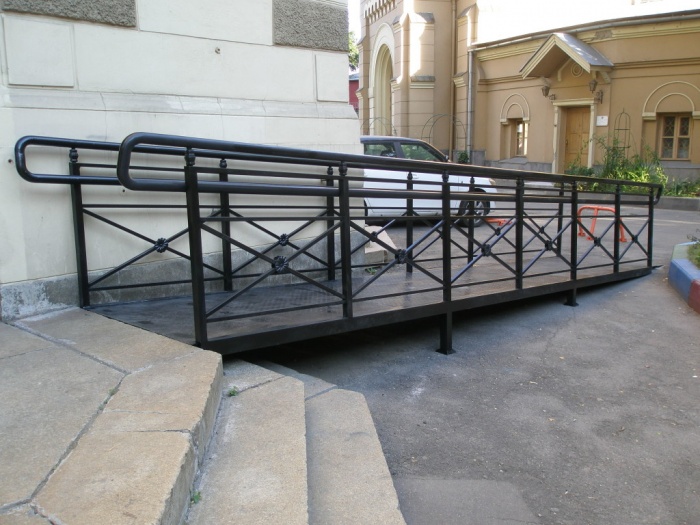

Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.

Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:

1. верхней горизонтальной платформы;
2. наклонного спуска для перемещения;
3. нижней площадки или ровной прилегающей поверхности с твердым покрытием.

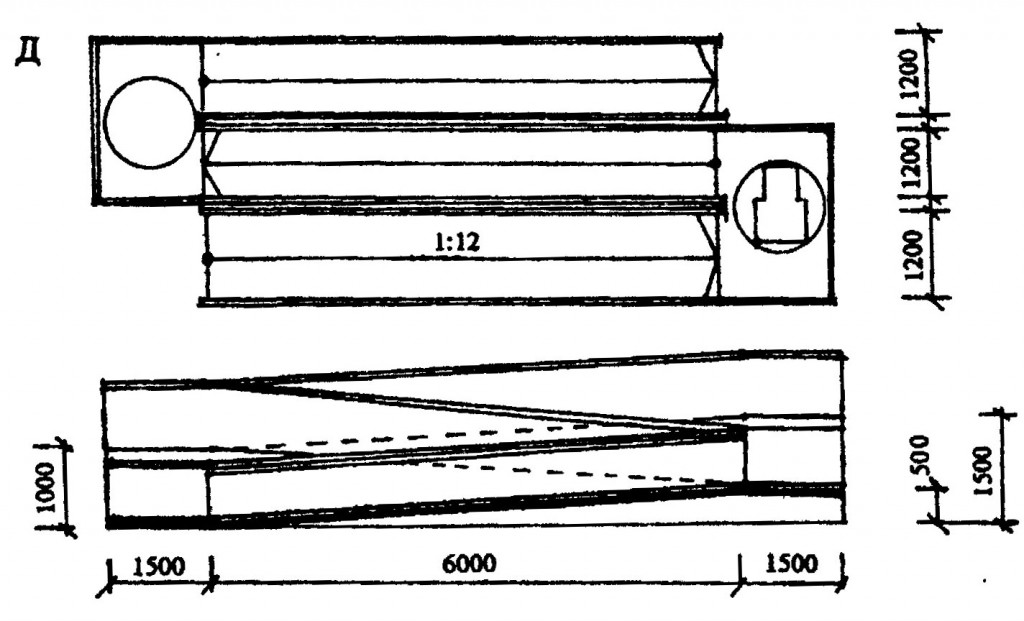

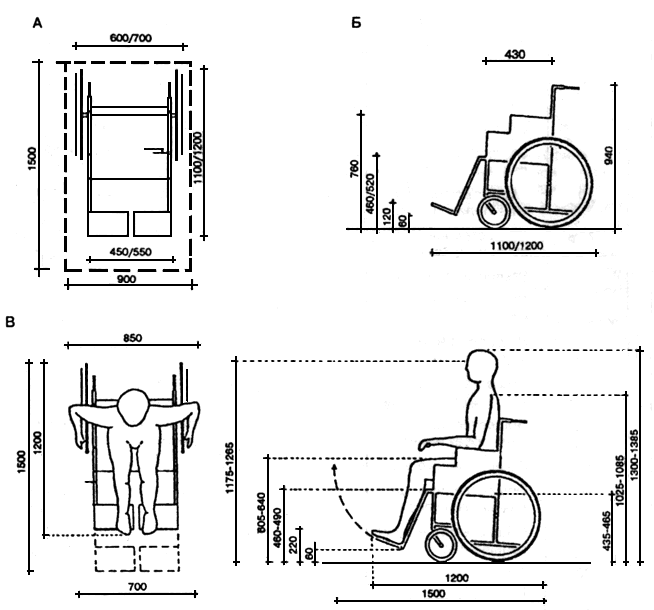

Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.

При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.

Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

• СНиП 35-01-2012;
• Свод Правил ;
• ГОСТ Р 51261-99.

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

Требования к пандусам

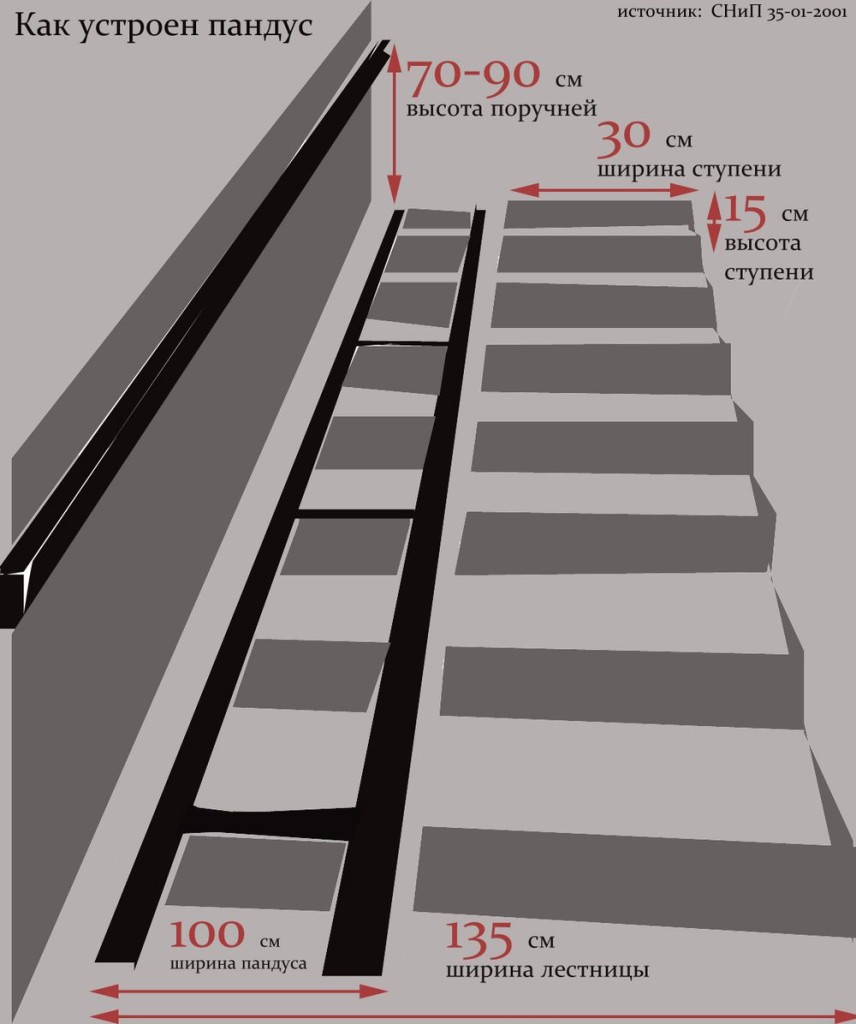

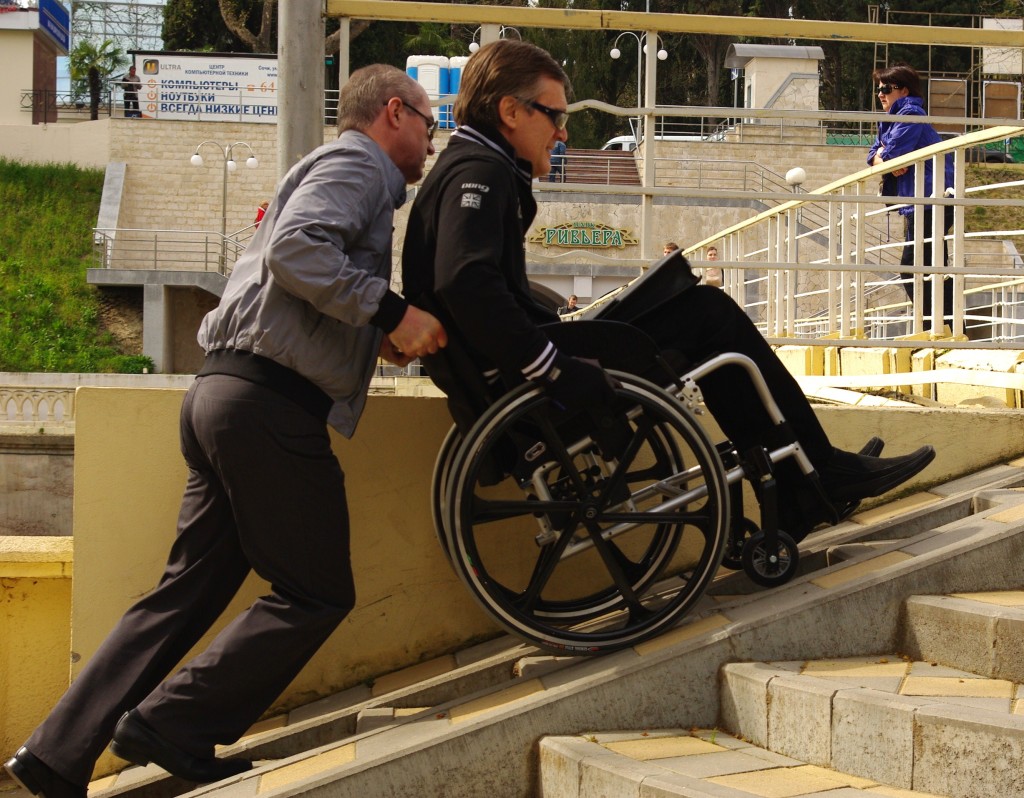

По сути, пандус – это дублер лестничного марша, а предназначен он для передвижения легких колесных средств. Конструкция располагается под уклоном, поэтому большое внимание должно уделяться вопросу безопасности. Понимая всю серьезность вопроса, проектировщики и монтажники делают все, чтобы передвижение людей было безопасным и не доставляло особых хлопот. Поэтому этот элемент крыльца устанавливается согласно требованиям ГОСТ и других нормативных актов, а учитывать приходится:

• угол наклона, а конструкция пандуса, если позволяет площадь, должна быть максимально пологой и не превышать 10 градусов, хотя в некоторых случаях этот показатель выше;
• ровность поверхности, а она не должна иметь щелей и других препятствий, усложняющих движение, и лучше, чтобы это был монолитный пандус из бетона;
• атмосферные осадки и постоянные перепады температур – чтобы этого избежать бетонная поверхность должна иметь дополнительную защиту.
• наличие противоскользящих свойств, ведь подняться по пандусу после дождя или по скользкой поверхности зимой сложно, а часто и невозможно.

Несмотря на общие требования к пандусам, согласно нормам СНиП 35–01–2001, каждая конструкция имеет свои отличительные особенности. Как и в случае с бетонными лестницами, пандусы могут полностью опираться на грунт, иметь опору в виде несущей стены, но лучшим решением вопроса является устройство монолитного пандуса из бетона.

Где найти чертежи крыльца с пандусом?

Для расчета глубины, на которой следует расположить подошву фундамента, и выбора определенной конструкции сооружения нужны следующие дополнительные данные:

– наименование типа грунтов, залегающих в месте предполагаемого строительства крыльца;

– была ли выполнена обратная засыпка после сооружения фундамента дома?

– уплотнялся ли грунт в месте предполагаемого сооружения крыльца?

– для расчета глубины, на которую следует заглубить подошву фундамента, и определения параметров его конструкции требуется рассчитать величину предполагаемой нагрузки, которой он будет подвергаться в процессе эксплуатации, то есть определить вес будущего крыльца. Для этого надо знать наименование материалов, из которых предполагается строительство крыльца с пандусом.

Без знания ответов на эти вопросы могу только порекомендовать воспользоваться чертежами, разработанными именно для строительства крыльца с пандусом вот по этому адресу (см. чертеж №, лист 7) или по этой .

Однако вопрос без конкретного ответа оставлять не хочу. Поэтому размещаю ниже чертеж, который содержит в себе все нужные сведения по строительству крыльца с пандусом.

>Проекты

Как рассчитать угол наклона пандуса?

1 способ.

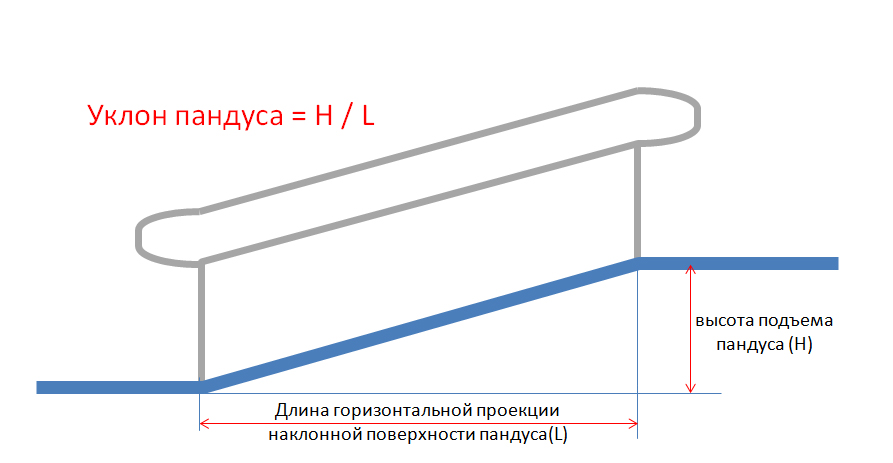

Наклон пандуса = H (перепад высот, который необходимо оборудовать пандусом) / L (длина горизонтальной проекции наклонного участка пандуса).

Например, для того, чтобы рассчитать пандус для входа в здание, высота крыльца которого составляет 0,4 м, необходимо использовать соотношение 1:12. Составляем простую пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м.В результате расчётов мы видим, что такой пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Единицы измерения уклона пандуса

2 способ.

Уклон пандуса определяется СНиП 35-01-2001 и СП

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов. В СНиП 35-01-2001 допустимый уклон пандуса составляет1:12 (или 8%), а по СП — 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП ,возможно проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.: допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Высота порога (м) * 100

Длина пандуса (м) = ——————————

% уклона

Высота, длина и угол

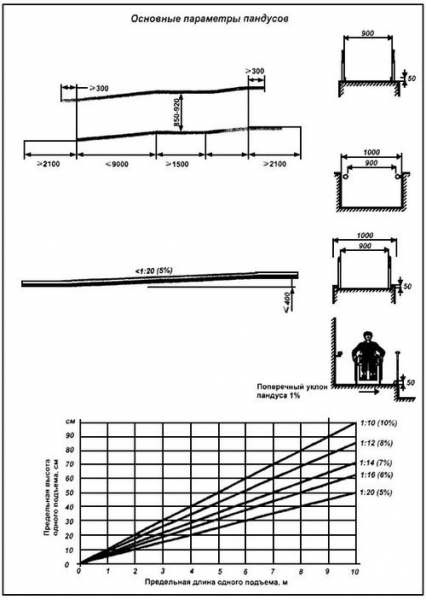

Учитывая важность требований к пандусам, на основании СНиП 35-01-2001 был введен Свод правил к их устройству, как действующий нормативный документ. В СП предусмотрено как обеспечить общедоступность зданий и сооружений для граждан, которые законодательством признаны маломобильными.

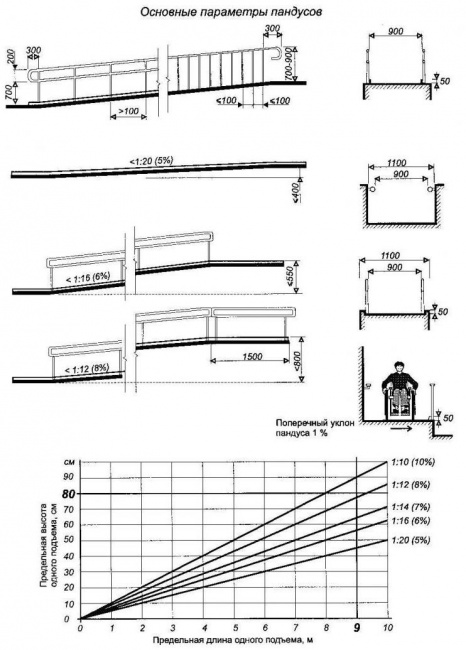

Основной расчет осуществляется по таблице, в которой указана допустимая длина подъёма на соответствующую высоту. Применяя соотношение этих величин, можно посчитать углы подъёма пандуса и его размеры.

Теперь давайте разберём нашу таблицу. Минимальная длина пандуса в один метр возможна лишь при подъёме на высоту 100 мм. Максимальная высота подъёма с помощью подобных сооружений возможна лишь на полтора метра от уровня земли. При этом минимальная длина пандуса должна составлять не менее 30 метров. Только при таких условиях маломобильные граждане смогут легко преодолеть это препятствие.

Угол наклона

Основополагающим параметром, на котором базируется проектировка сооружения пологих дорожек для инвалидов, является уклон пандуса. Поверхности, имеющие наклон, необходимо конструировать под углом определенной величины, которая указана в ГОСТе. При несоблюдении требований ГОСТа приспособление становится опасным и некомфортным для людей с физическими отклонениями здоровья.

Расчет уклона пандуса производится путем соотношения его высоты к длине, то есть проецированием на горизонтальную ось, и выражается чаще всего в процентах, хотя иногда его определяют и в градусах. При обустройстве пандусов для инвалидных колясок ГОСТ рекомендует делать угол наклона не более 5 %. Если данную величину вычислять в градусах, то она будет немного меньше 3°, а конкретнее – 2,86°.

Максимальный уклон иногда разрешается увеличить, если пологая дорожка обустраивается на короткое время. Пределом в данном случае является 8 % или 4,8°. Кроме этого, обязательно должны соблюдаться два требования – перепад высот не превышает 0,5 м, а пологая дорожка не длиннее 6 м.

Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %. Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным.

Адаптация пандусов для МГН

В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм — мах угол 2,86°При высоте марша до 200 мм — мах угол 5,71°Для временных конструкцийпри высоте марша до 800 мм — мах угол 4,76°

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат — недоступность для людей с ограничениями.

Нормативы для пандусов 2018

По нормативам СП (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

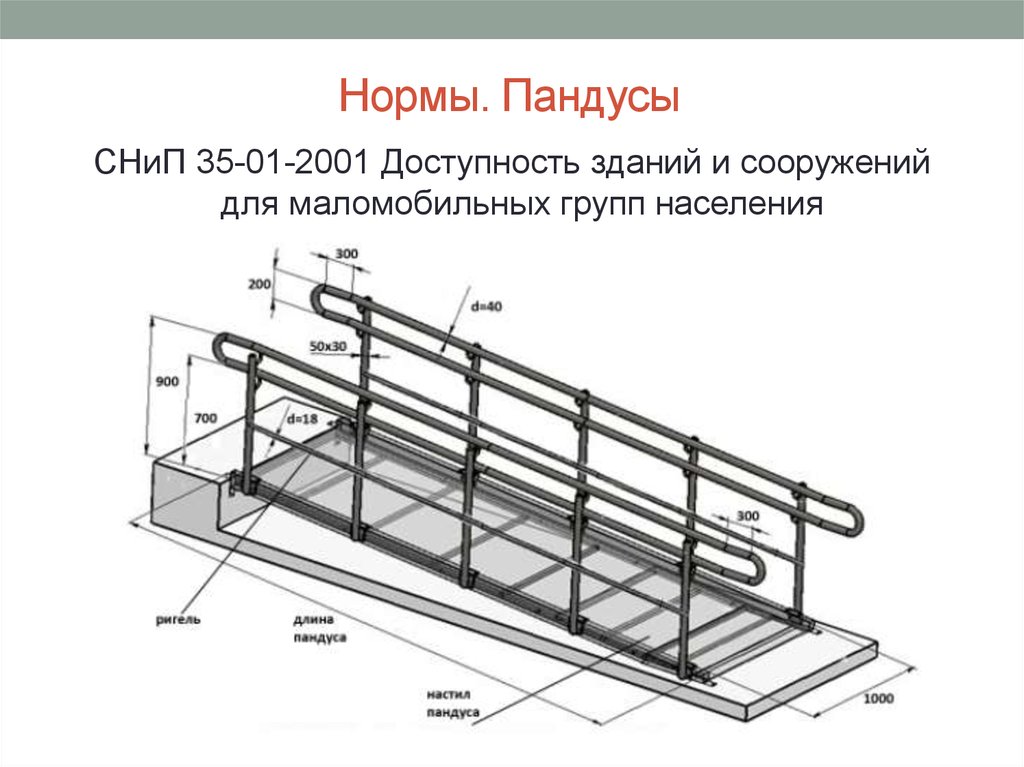

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам Р 51261-99 содержит технические требования к стационарным опорным 30-102-99 содержит требования к входной 59.

содержит предписания по доступности зданий и сооружений для маломобильных групп населения

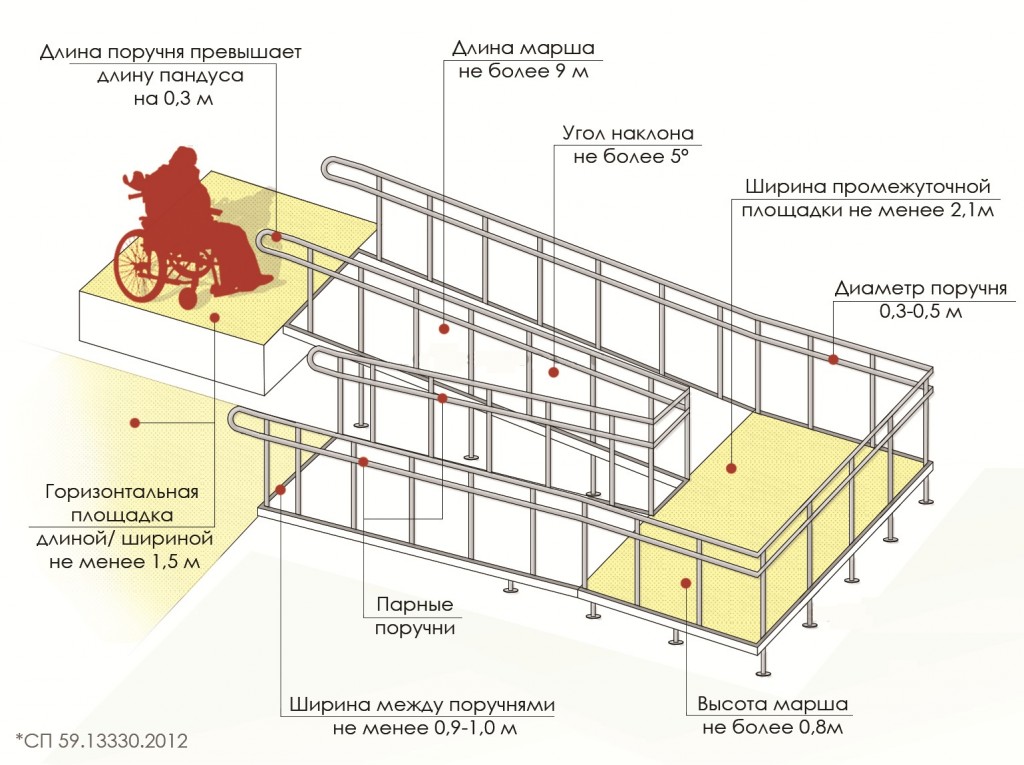

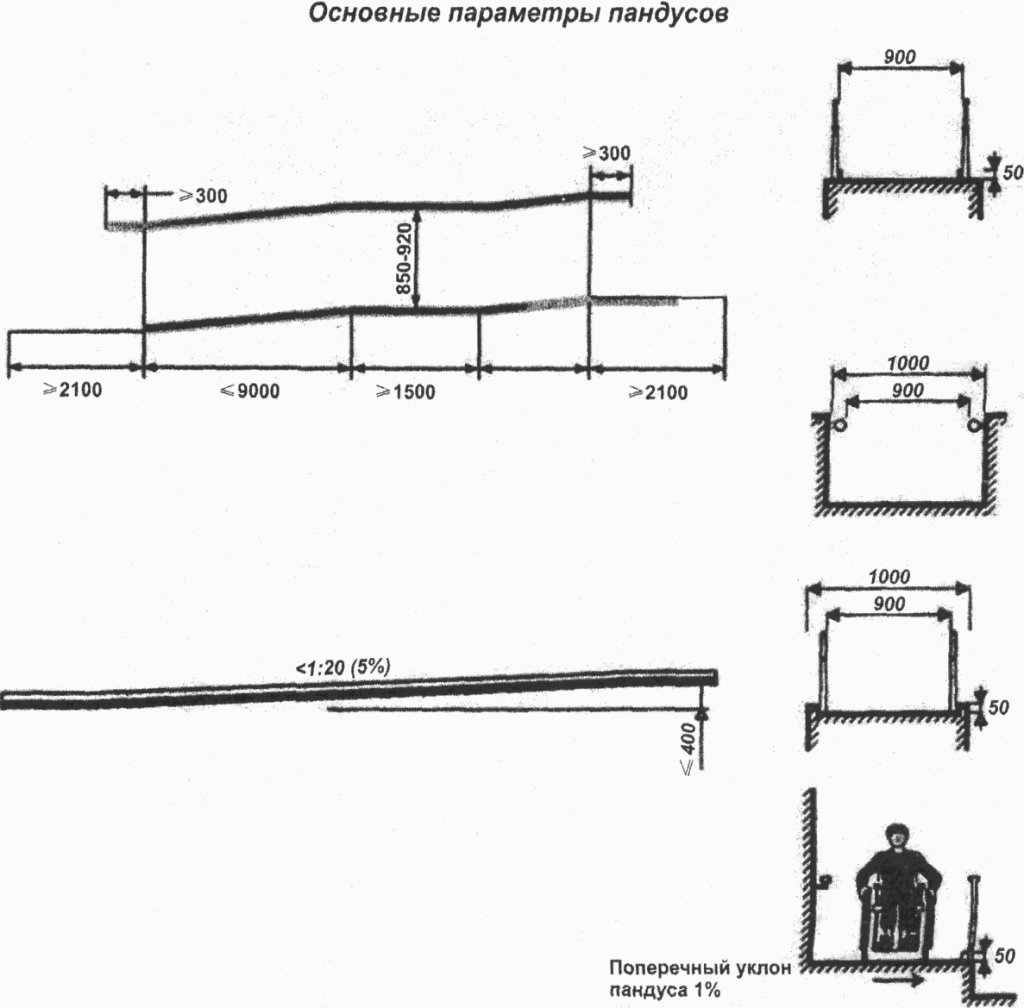

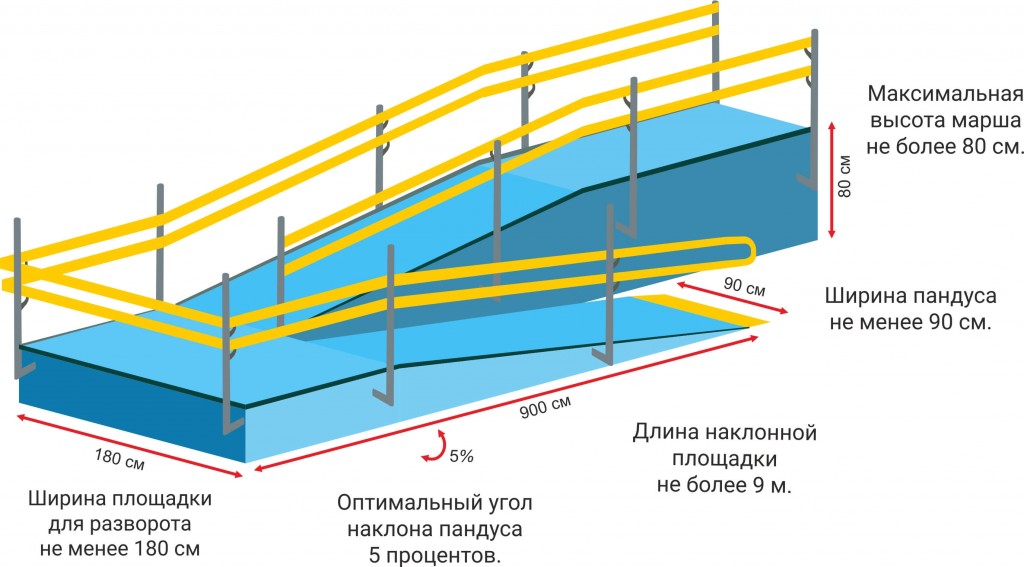

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать  разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

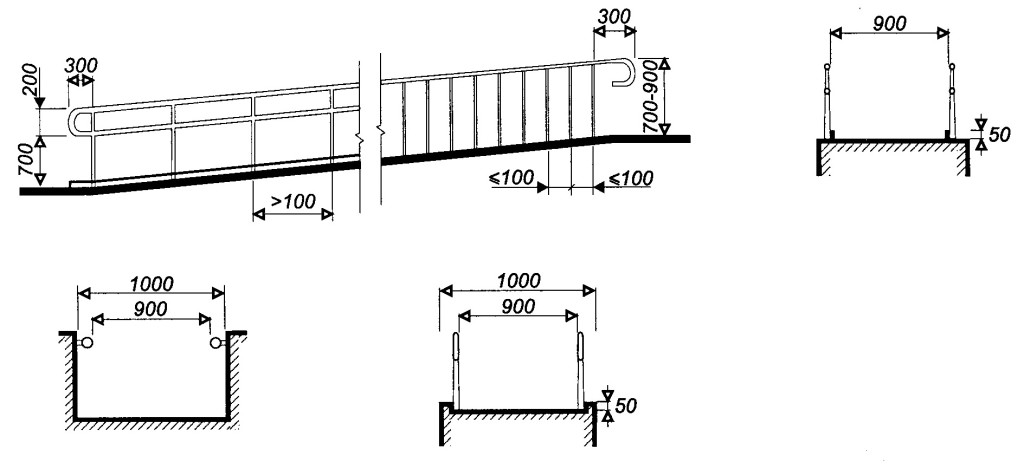

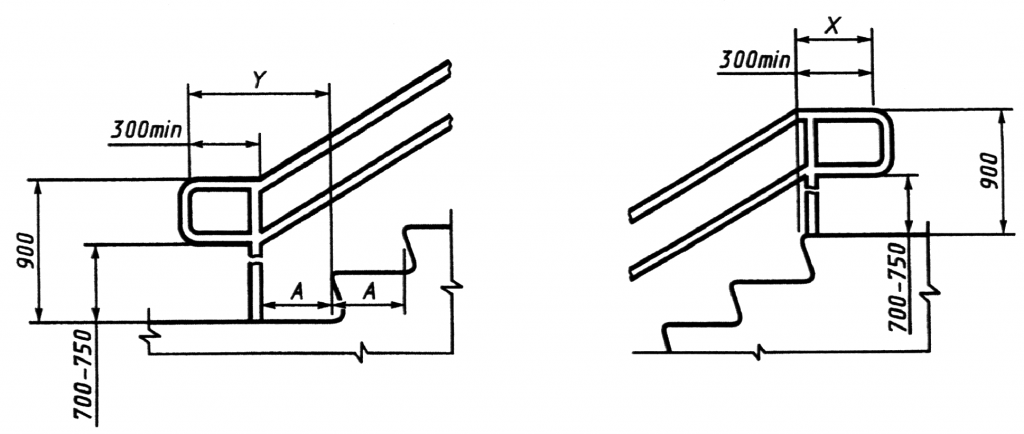

Поручни для пандуса

— В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.

— Верхний поручень расположен на высоте 900 мм.

— Расстояние между поручнями 900-1000 мм.

— Перила должны быть круглого сечения с диаметром от 30 до 50 мм.

— Начало и конец маркируются предупредительными полосами.

— Нижний поручень должен быть на расстоянии 700 мм.

— При высоте пандуса более 0,45 м необходимо наличие бортиков высотойне менее 0,05 м.

— Покрытие пандуса должно обладать противоскользящим эффектом.

— Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.

— Поручни с внутренней стороны не должны прерываться.

— Поручни изготавливаются из металла и устанавливаются с обеих стороннаклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

• Опорными поручнями. Расстояние между  поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
• Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.
