Зеленая крыша: технология устройства и этапы обустройства (100 фото)

Холодная крыша из профнастила в хозяйственных помещениях

Для сараев, бытовок и других хозяйственных помещений устройство холодной крыши из профлиста — оптимальный вариант. В этом случае рекомендуется использовать специальный профнастил с антиконденсатным покрытием.

Профнастил, покрытый с внутренней стороны антикондесатным покрытием

Такой профилированный лист с обратной стороны покрыт специальным синтетическим составом, который по структуре похож на войлок. За счет большого количества небольших воздушных полостей, этот материал может удерживать достаточно большое количество влаги — до 1 литра на м2. Таким образом, при повышении влажности антиконденсатное покрытие вбирает в себя воду, которая затем испаряется под действием вентиляции холодной кровли.

Благодаря использованию профлиста с антиконденсатным покрытием конструкция холодной крыши становится значительно проще и дешевле, поскольку не нужна ни гидроизоляция, ни контробрешетка. Кроме того, такой материал незаменим для беседок, веранд, навесов и других открытых конструкций, поскольку гидроизоляция в них в принципе не используется, а конденсат появляется не хуже, чем в холодном чердаке.

Наверх ↑

Шаг второй: устройство плоской крыши

Возведение плоской крыши своими руками – не сложно, поэтому с покрытием кровли гаража или хозпостройки по силам справиться даже одному строителю. Технологически, для строительства такой кровли предполагается использование, в качестве основного несущего элемента, балок из металла или дерева, перераспределяющих нагрузку от кровельной конструкции на поверхность капитальных стен. Кровля должна выдержать:

Возведение плоской крыши своими руками

• нагрузку в виде всей крыши, всех ее элементов и размещаемых на ней коммуникаций;
• вес строителя, осуществляющего осмотр или восстановительные работы;
• вес снега, попадающего зимой на ее поверхность.

При расчете кровельной плоской конструкции, (особенно, рассчитывая ее надежность) необходимо помнить, что нагрузка выпавшего снега может быть слишком велика, так как у крова не будет скатных поверхностей, с которых масса снега могла бы сойти вниз.

Минимальные расходы на приобретение стройматериалов делают строительство плоской крыши своими руками одним из самых недорогих проектов для возведения кровель. Основанием для обустройства такой кровли, является, как правило, железобетон. Для этого используются плиты перекрытия или монолит, сверху которых осуществляется монтаж всех составляющих кровельного пирога. На бетоне размещается слой гидроизолятора, на который, в свою очередь, укладывают утеплитель. Слой теплоизоляции защищают укладкой поверх него еще одного слоя гидроизолятора.

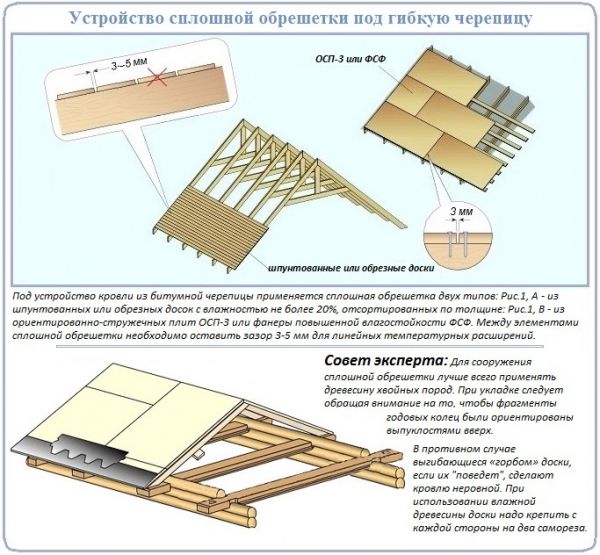

Устройство кровли из профлиста по деревянной обрешетке — технология монтажа

• Для отделки крыши из такого материала как профлист необходима вентиляция. Поэтому в направлении стропил над гидроизоляцией нужно прибить деревянные бруски размером 50×50 мм. Таким образом, сначала будет создана контробрешетка.
• Далее к ней нужно прикрепить обрешетку. Чтобы это сделать в горизонтальном направлении забейте доски напротив карниза. Намного легче это будет сделать затянув веревку. Закрепите ее по краям ската и проверьте месторасположение. Возьмите гвозди или скобки и зафиксируйте обрешетку к деревянным блокам контробрешетку.
• Внизу ската напротив карниза следует прикрепить главную доску обрешетки и требуется, чтобы ее размер толщины превышал все остальные доски. Толщина определяется в зависимости от высоты профиля материала поверхности крыши и длины крепежа, которые закрепляет внешнюю сторону кровельного покрытия.
• По торцам ската, что располагаются на крыше нужно сделать установку ветровых досок. При правильном расположении они должны быть немного выше, нежели другие части обрешетки. После всего этого монтаж обрешетки совершается снизу вверх, когда деревянные бруски по одному крепятся к стропилам.
• Чтобы прикрепить одну доску к стропилам потребуется два гвоздя прибитых к верхнему и нижнему краям. Сделав это можно не бояться, что доска в какой-то момент вывернется и повредит внешнее покрытие крыши при сильном давлении на нее.

Шаг обрешетки

Модифицированная двухскатная кровля мансарды для компактных домов

Архитекторы отличаются тем, что в своих проектах нередко неожиданно объединяют конструкции и получают интересные решения. Представьте теперь, как можно соединить двухскатную крышу и полноценный второй этаж. Именно так и сделал всемирно известный архитектор-постмодернист Фрэнк Райт. Многим известно его крылатое выражение: «Крыша – это символ дома».

Многих читателей при выборе проекта для строительства крыши привлечет дом Фрэнка Райта в стиле шале с очень интересной мансардной крышей, который он спроектировал для одного из своих клиентов. Это компактное строение имеет полноценные жилые помещения на первом и втором этаже, а также террасу с уличным камином. Проект и конструкция крыши вполне подойдет для загородного дома или дачи. Вертикальное расположение окон мансарды и козырьки защищают их от солнца и осадков.

Подобные выносные конструкции крыши могут быть одно- и двухсторонними. Особенностью дома-шале является, прежде всего, технологичность постройки. Фактически речь идет о возведении двухэтажного дома, к которому удачно пристроена кровля. Первый этаж представляет собой фундамент, собранный из дикого камня, второй этаж и мансарда сделаны из вручную профилированного бруса. Если всмотреться, крыша окажется комбинированной: двухскатная крыша является больше оформительским элементом, а над выносными окнами встроена в общую конструкцию односкатная кровля. Монтаж крыши похожего дома без слуховых окон приведен в видео и отличается технологической простотой.

Подобные конструкции крыши имеют место и в классическом домостроении. Речь идет о двухскатных мансардных крышах со слуховыми окнами. При этом комнаты на втором этаже такого дома будут ожидаемо менее светлыми и просторными.

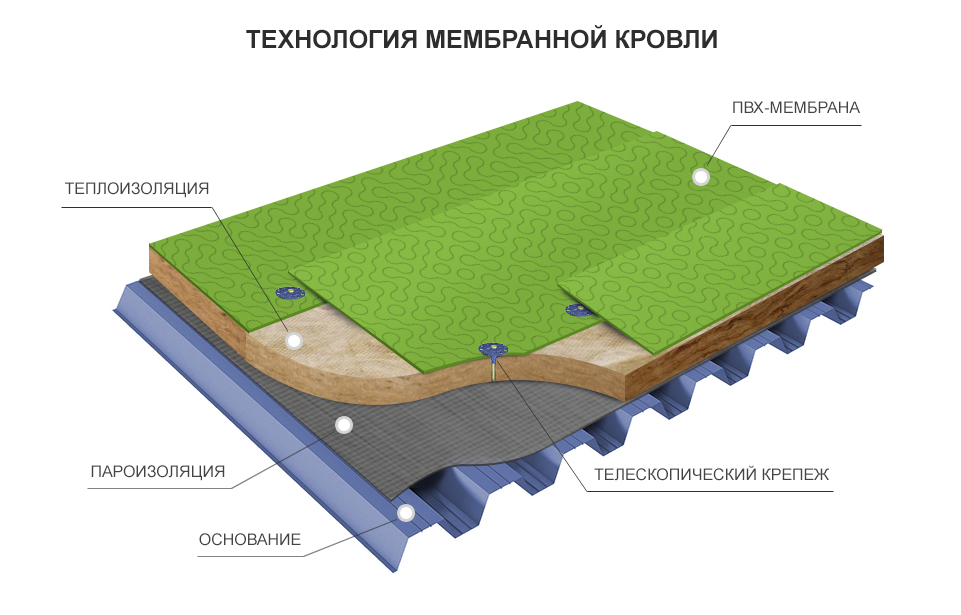

Сборка традиционной плоской кровли

Устройство традиционной крыши включает следующие этапы:

1. Установка основания из монолитной ЖБ плиты или плит перекрытия.
2. Укладка пароизоляции. Для этого применяют полиэтилен, полимерные материалы либо битум.
3. Устройство теплоизоляции. Чаще всего используют минвату, как более экономичный вариант.
4. Закрепление теплоизоляции посредством клеевого состава или дюбелей.
5. Укладка гидроизоляции. Материал расстилают внахлест (20 см), соединяют путем применении сварки.
6. Укладка следующего слоя гидроизоляции. Верхнюю гидроизоляцию наплавляют по всей плоскости крыши дома.

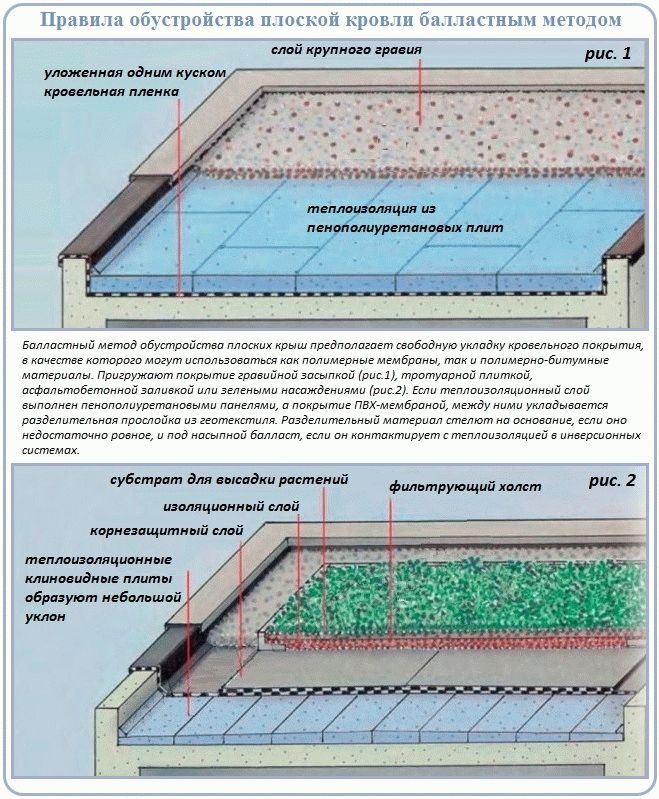

Инверсионную плоскую кровлю монтируют несколько иначе:

1. Укладывают ж/б плиту и покрывают ее грунтом для лучшего закрепления наплавляемой гидроизоляции.
2. Укладывают материал, обладающий водонепроницаемыми свойствами с битумом в составе.
3. Укладывают утеплитель.
4. Расстилают геотекстиль.
5. Выполняют финишное покрытие.

Такие сложные и тяжелые системы смогут выдержать только прочные ограждающие конструкции из пенобетона либо кирпича. С проектом каркасного дома плоская крыша кажется несовместимой, но существует ее упрощенный вариант, вполне подходящий для такого случая и удобный в эксплуатации. Его можно выполнить своими руками.

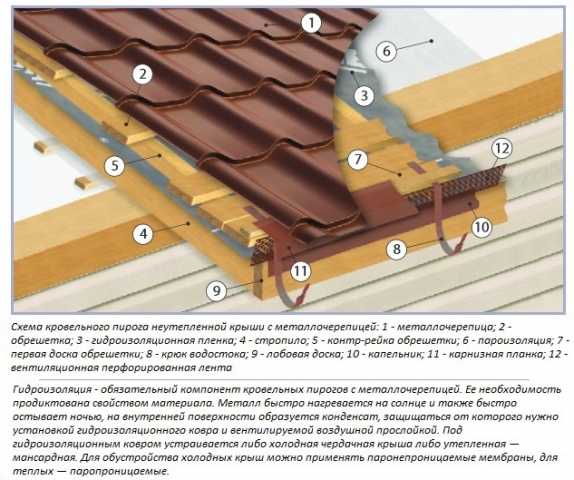

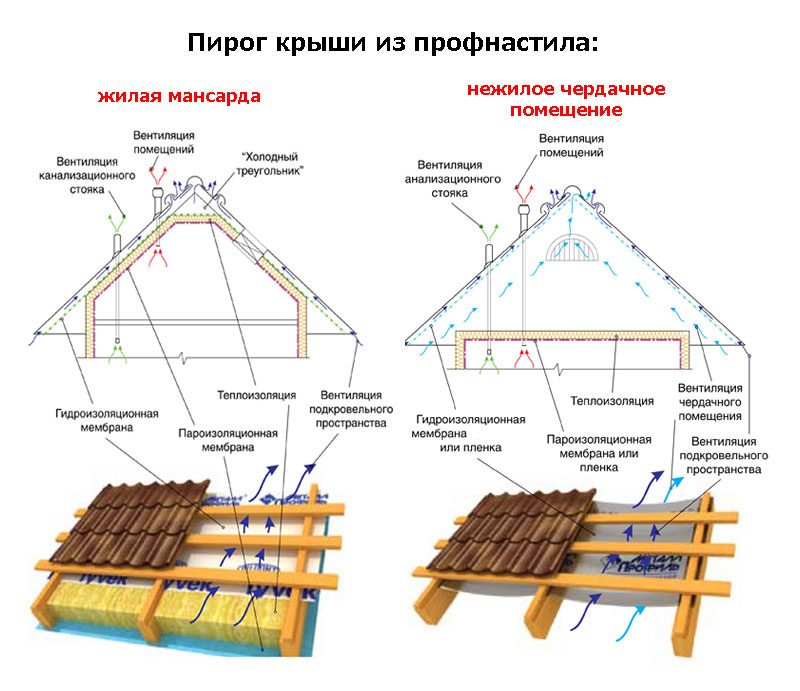

Пирог холодной крыши

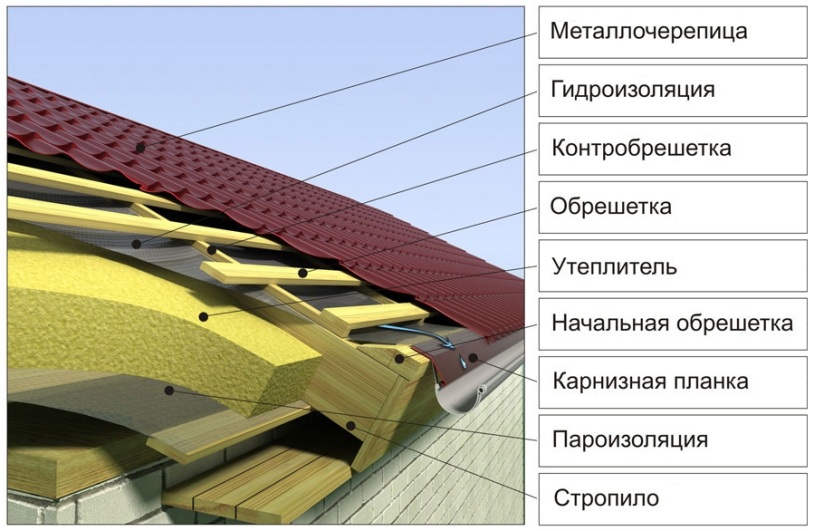

Устройство кровельного пирога на холодной крыше из металлочерепицы является самым простым.

Не считая всех несущих конструкций, состоит такой пирог из самих листов материала и гидроизоляционной пленки, которая укладывается под материал.

Пленку предварительно крепят небольшими гвоздиками или при помощи строительного степлера.

Окончательно дожимается гидроизоляция саморезами, которыми крепится к стропилам контробрешетка.

Пленка при этом крепится с небольшим провисанием до 25 мм, чтобы был обеспечена вентиляция и производился эффективный отвод конденсата.

Если пленка будет прилегать плотно, то под кровельным материалом начнется скапливаться влага, что приведет в итоге к возникновению очагов коррозии.

Поверх контробрешетки набивают обрешетку, к которой непосредственно крепятся листы металлочерепицы.

Однако, в современных жилых домах холодная кровля из металлочерепицы устраивается редко.

В первую очередь, из-за особенности материала: он очень звонкий и, когда идет дождь, возникает сильный шум от капель дождя.

А снизить уровень шума можно только одним способом: устроить дополнительный слой шумоизоляции.

А в холодной крыше это невозможно.

Типы кровли и нюансы их монтажа

Устройство плоской крыши определяет конструкция и характер использования. В отдельные виды, требующие особого подхода при возведении выделяют следующие:

Монтаж кровли для неотапливаемых построек

Если плоская крыша своими руками возводится для неотапливаемого хозяйственного помещения, к примеру, сарая, беседки, навеса или пристройки, уклон организовывают с помощью опорных балок.

Их устанавливают под углом 3 градуса, что составляет 30 мм на каждый погонный метр длины балки. Затем на балки настилают основание из необрезных досок, закрепляя их гвоздями или саморезами.

В качестве гидроизолянта используют рубероид – самый доступный по цене материал. Его производят и продают в виде рулонов. Выполняют раскрой гидроизоляции, нарезая полосы так, чтобы уложить их по направлению уклона плоской крыши.

Полосы рубероида поэтапно настилают с нахлёстом 10-15 см и фиксируют деревянными рейками или стальными планками каждые 60-70 см по направлению водостока, чтобы не преграждать путь стекающей влаги. Плоская крыша неотапливаемого помещения без труда монтируется своими руками даже одним работником без помощи подсобников.

Монтаж кровли для отапливаемый сооружений

Если строят частный дом с плоской кровлей, который планируют подключить к системе отопления, то работы проходят в следующем порядке:

Чтобы построить дом с плоской кровлей, длина которого превышает 6 м, для изготовления опорных балок используют брус сечением 150х150 мм и более, либо стальной двутавр.

Кровля из монолитного бетона

Другой вариант, как возводится плоская крыша своими руками – использование монолитного бетона. Процесс выглядит следующим образом:

Этапы устройства

Если не делать расчеты, то шаг установки стропильных пар не должен превышать 90 см.

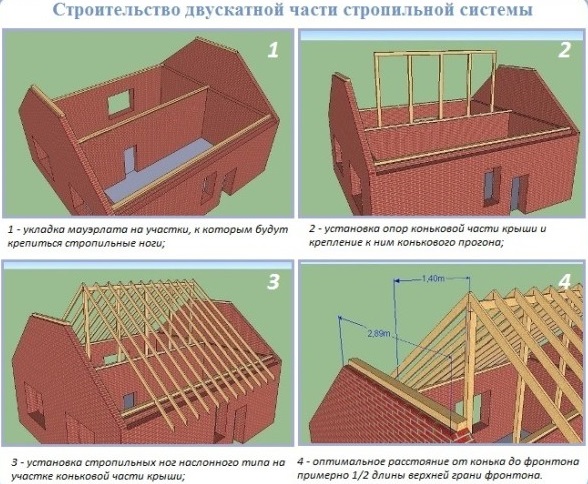

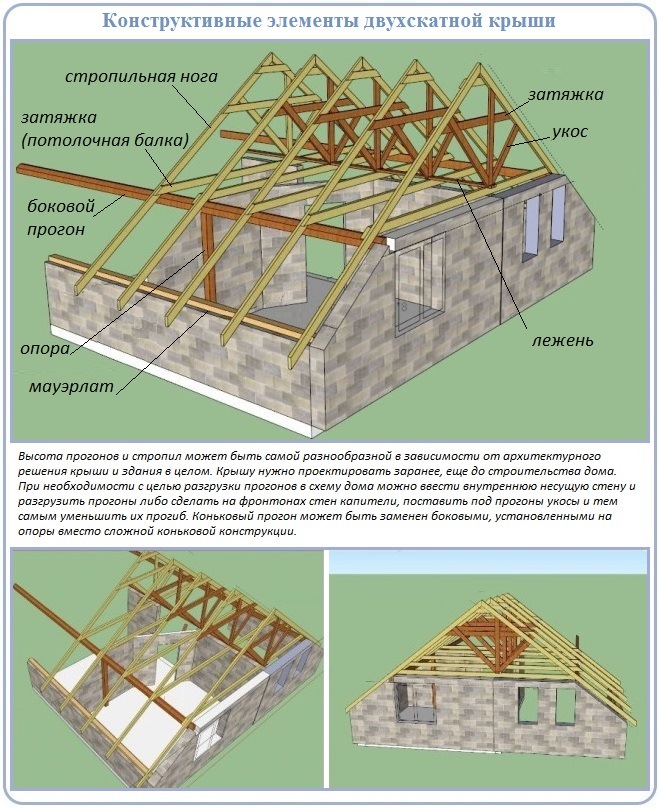

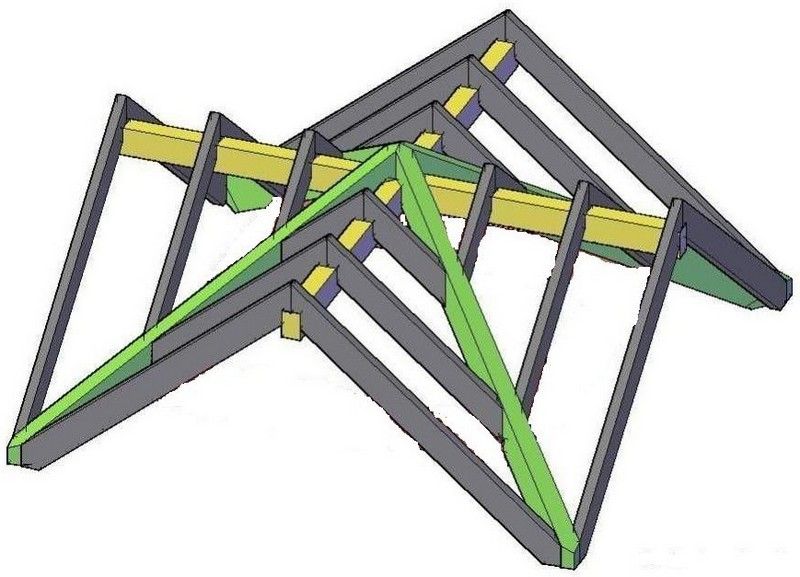

Первым этапом является установка стропильной системы. Непосредственно перед такой работой делаем несколько расчетов. Прежде всего, они связаны с необходимым уклоном крыши, с нагрузкой и так далее. От результатов этих расчетов зависит и собственно толщина бруса, и вид обрешетки, и некоторые другие параметры.

Очень часто все расчеты пропускаются, а брус берется «на глаз». Так можно поступать, но в таком случае брус лучше брать с размерами 100 на 150 минимум, при этом шаг установки стропильных пар не должен превышать 90 см.

Следует понимать, что стропила должны быть изготовлены из качественной древесины. При изготовлении этих элементов своими руками не следует использовать крученые бревна, бревна с большим количеством суков или видимыми повреждениями.

Итак, если крыша дома имеет мансарду, то есть жилое внутренней помещение, то следует ставить дополнительные стойки, которые будут формировать будущие стены чердачной комнаты.

Если стены дома сделаны не из дерева, то по периметру укладываются бревна или брусья для закрепления на них стропильных ног.

Сначала на стены по всему контуру на ребро ставятся брусы, которые крепятся к стенам при помощи гвоздей или скоб. Стоит учесть, что если стены дома деревянные, то крепление осуществляется к последнему венцу сруба, а брусы выполняют просто защитную роль внутреннего пространства от ветра и попадания влаги. Если же стены дома не из дерева, то в обязательном порядке по периметру укладываются бревна или же брусья. При этом и стропила крепятся к ним. В таком случае такая обвязка называется мауэрлатом.

Стропильные ноги лучше крепить своими руками сразу парами. Между собой два стропила скреплять удобнее всего на земле. При этом угол наклона в оптимальном варианте должен составлять 45 градусов. В таком случае две стропила крепятся под углом в 90 градусов.

Скрепляют их таким образом: на конце стропила, то есть в месте соединения, замеряется участок крепления. Как правило, это квадрат, сторона которого равна ширине бруса. Если его ширина равна 100 см, то и вниз откладывают 10 см. Такие же замеры делают и на втором брусе. Дальше на обоих этих участках высекают ровно половину толщины бруса. Это нужно для того, чтобы два бруса состыковались между собой, но при этом место стыка по толщине было равно толщине всего бруса.

Брусья между собой крепят гвоздями. Для придания стропильной паре большей жесткости ее снизу крепят при помощи распорок, которые, в свою очередь, крепятся к балкам и стропилам.

Оптимальным вариантом считается тот, когда балки установлены с таким же шагом, что и стропильные ноги.

Таким образом устанавливаются первая и последняя пары стропил. Дальше они выравниваются между собой при помощи уровня. Основной задачей выравнивания является быстро сделать ровными не только сами стропильные пары, но и две соответствующие стропильные ноги двух пар в одной плоскости.

После этого между двумя парами натягивается длинная веревка, которая будет служить указателем для всех последующих стропильных пар. Они, кстати, все устанавливаются по такому же принципу.

Если балки устанавливаются дальше от стен здания, то комната будет с высоким потолком, но при этом более узкая.

Установка каждой стропильной пары должна сопровождаться установкой каркаса для стен комнаты. Вертикальные балки ставятся строго вертикально в нужном месте, исходя из следующих правил:

• если балка устанавливается ближе к стенам здания, то комната получится с более низким потолком, но более широкая;
• если балки устанавливаем дальше от стен здания, то комната получится с более высоким потолком, но более узкая.

Эти два правила обуславливаются только формой самой крыши – чем дальше от стен, тем больше высота, так как стропила стоят под углом. Естественно, что наибольшая высота в центре комнаты.

Итак, вертикальные балки прибиваются гвоздями и скобами к балкам перекрытия и стропилам. Часто вертикальные стойки устанавливают на брус. Его, в свою очередь, кладут на балки, то есть делают своеобразную нижнюю обвязку.

После установки двух вертикальных стоек с каждой стороны на равном расстоянии от соответствующих стен, прибивается горизонтальная перемычка между этими стойками.

Это условие выполняется с каждой стропильной парой. При установке 2-3 пар их сбивают между собой, чтобы увеличить жесткость.

По таким принципам происходит устройство своими руками каркаса будущей крыши дома.

При устройстве стропильной системы не стоит забывать, что стропила должны опускаться немного ниже уровня стен, то есть образовывать карниз. Оптимальным считается длина карниза около 30-40 см, хотя эта величина напрямую зависит от высоты стен дома.

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли.

Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома.

Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

• максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
• возможность использования любого кровельного материала;
• незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

• небольшой вес;
• возможность экономить деньги и строительные материалы;
• при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

• скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
• то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта.

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство.

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов.

Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию.

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги.

А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

• строительными нормами и правилами СНиП , которые носят название «Общественные здания и сооружения»;

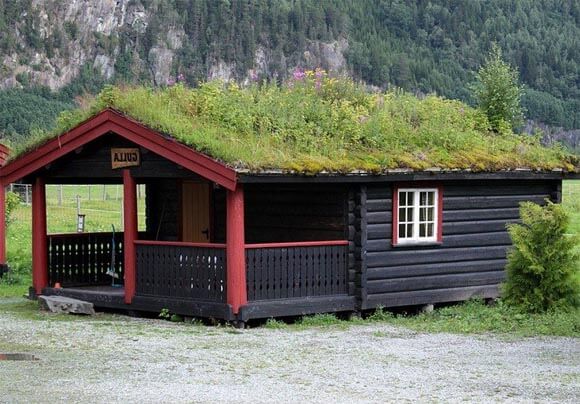

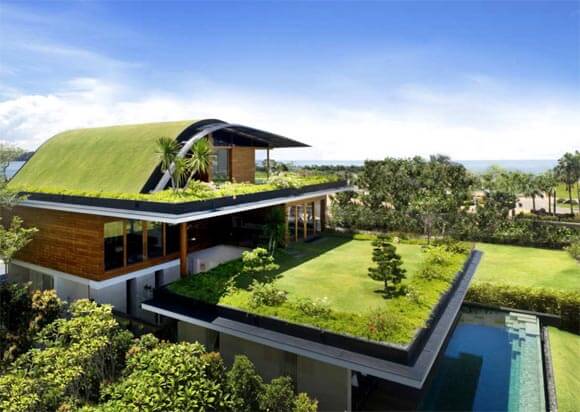

Устройство зеленой кровли — конструкция, виды, достоинства и недостатки озеленения крыши

В современном мире с каждым днем растет урбанизация общества, увеличивается количество машин и высоких зданий происходит вытеснение «зеленого» мира и загрязнения окружающей среды.

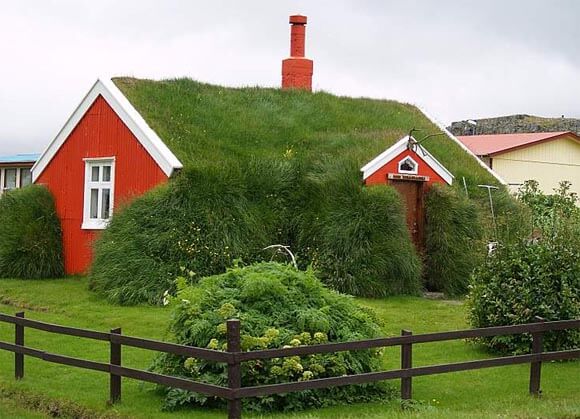

Постепенно висячие сады или зеленые кровли начали распространяться не только в Азии, но и в Европе. В Скандинавских странах, частности в Норвегии использование дерна для покрытия кровли практикуется уже на протяжении нескольких веков. Яркий пример в Европе устройства сада на крыше в современном виде устроил австрийский архитектор Фриденсра́йх Хундертва́ссер, еще в середине 20 века.

Что такое зеленая кровля? Разновидности, слои

В наше время технологию устройства газона, различной растительности, низкорослых кустов и деревьев на плоских и наклонных кровлях называется «зеленая кровля».

Зеленая кровля – устройство кровли с использованием почвы и растительности, как главного элемента. Это крыша здания, которая частично или полностью покрытая почвой и растительностью и системой ее жизнедеятельности этой микро экосистемы.

Рассмотрим основные конструкцию и разновидности зеленой кровли.

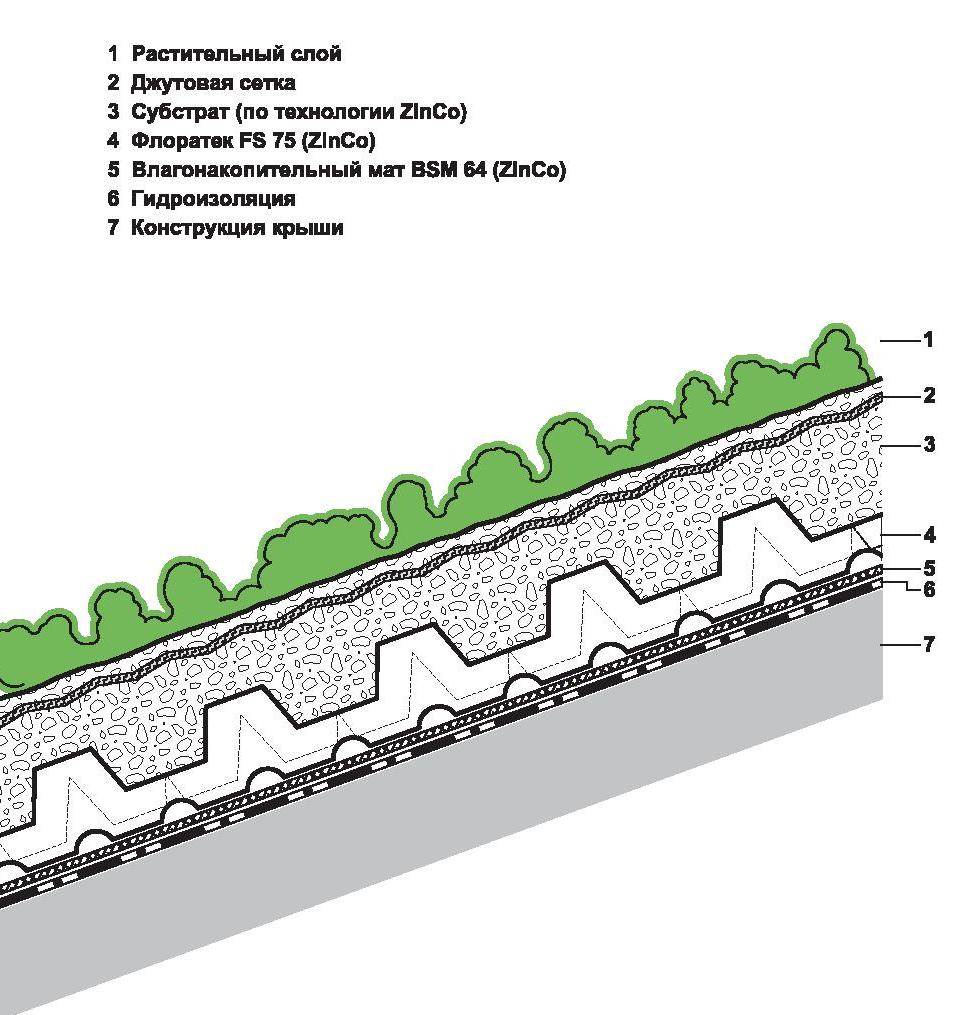

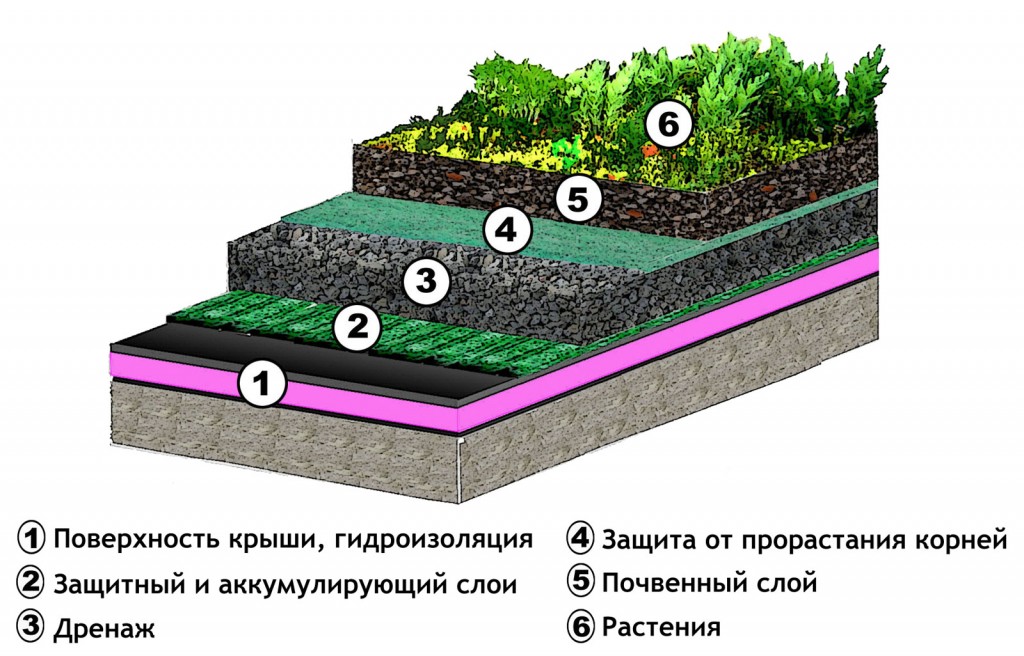

В основном зеленая кровля состоит из 6 слоев:

1. растительный слой;
2. почвенный субстрат;
3. фильтрующий слой;
4. дренажная система;
5. слой гидроизоляции;
6. слой теплоизоляции.

Зеленая кровля бывает двух видов:

• экстенсивная;
• интенсивная (инверсионная).

Нагрузка от экстенсивной зеленой кровли в водонасыщенном состоянии составляет 80…100 кг/м 2 .

Обычно интенсивная зеленая кровля устраивается на общественных зданиях, где располагаются бизнес-центр, отель, ресторан, санатории, лечебницы и т.д. Значительная толщина грунта и других элементов интенсивной зеленой кровли (бассейны, фонтаны, скамейки, деревья и т.д.) существенно увеличивает нагрузку на несущие элементы покрытия здания. Поэтому, конструкцию интенсивной зеленой кровли предусматривают на стадии проектирования. В противном случае следует тщательно просчитать допустимую нагрузку от зеленой кровли, которую сможет выдержать несущие конструкции здания.

Средняя стоимость интенсивной зеленой кровли составляет примерно 52 €/м 2 .

Из чего состоит зеленая кровля?

Рассмотрим более подробно структуру (конструкцию) зеленой кровли, из каких слоев состоит:

Оптимальный состав субстрата, это смесь:

• перлит (желательно, крупного размера частиц);
• керамзит или вермикулит;
• кирпичная крошка (60…70%, частицы среднего размера);
• компост (высокого качества).

Второй вариант оптимального состава субстрата – смесь (по массе):

• керамзит (10%);
• древесная кора крупного размера вперемешку с листьями (15%);
• перлит, желательно, с крупным размером частиц (15%);
• мелкая древесная кора (30%);
• компост (10%);
• кокосовое волокно (20%).

Третий упрощенный вариант субстрата – смесь (по массе):

Геотекстиль производится в трех видах:

• иглопробивной;
• термоскрепленный;
• комбинированный (иглопробывной + термоскрепленный).

Для зеленой кровли следует выбирать термоскрепленный геотекстиль, его конструкция выполнена так, что он практически не заиливается и имеет максимальную долговечность в данных условиях эксплуатации.

1. Дренажная система выполняется в нескольких вариантах:

Дренажные трубы следует использовать из высокопрочного перфорированного полистирола или полиэтилена изготовленного при высоком давлении. Данные трубы имеют шиповидные выпуклости. Также можно применять и асбестовые трубы, но перед установкой необходимо в ней сделать отверстия (перфорацию). Также можно устроить дренаж из керамзита (дешевый вариант).

1. Слой гидроизоляции – выполняет защитную функцию – предотвращение попадания воды и влаги сквозь конструкцию внутрь здания или на внешние стены. Гидроизоляция зеленой кровли может выполняться в различных вариантах, например:

• дополнительный медный или алюминиевый слой фольги к выше приведенным мембранам;
• жидкая резина;
• полиэтиленовая пленка (имеет низкую эффективность).

Если кровля является плоской, тогда гидроизоляцию устраивают с уклоном 3…5%.

1. Слой теплоизоляции. Рекомендуется теплоизоляционный слой выполнить из пеностекла или перлитового песка. Пеностекло не пропускает влагу, не токсично для растений и микрофлоры почвы. Также в качестве утеплителя применяют экструдированные пенополистирольные плиты и минеральную вату.

Конструкция интенсивной зеленой кровли отличается от экстенсивной толщиной слоя почвы и расположением утеплителя – располагается не снизу, а сверху гидроизоляции, что защищает ее от механических повреждений.

В табл. 1. представлены преимущества двух видов зеленой кровли.

Преимущества двух видов зеленой кровли

Экстенсивное озеленение

Интенсивное озеленение

Не предполагает постоянного пребывания людей на кровле Позволяет создать полноценный сад на кровле с зонами доступными для пешеходов и автотранспорта Небольшое разнообразие растений Неограниченное разнообразие растений и деревьев Не требует особого ухода и практически не требует полива Требуется уход как за полноценным садом Не требует частого технического обслуживания Требует высокого уровня технического обслуживания Позволяет созвать зеленые кровли с различным углом наклона Позволяет размещать на крыше клумбы, кустарники, зоны отдыха, беседки, водоемы Небольшой вес Средний и большой вес Приемлемое решение для уже возведенных зданий Разрабатывается на этапе проектирования здания Невысокая стоимость. Экономный вариант Вариант с высокой стоимостью

Таким образом, выделим основные преимущества экстенсивной кровли по сравнению с интенсивной следующие:

• относительно низкая цена;
• невысокая нагрузка на несущие элементы кровли;
• простое содержание и уход.

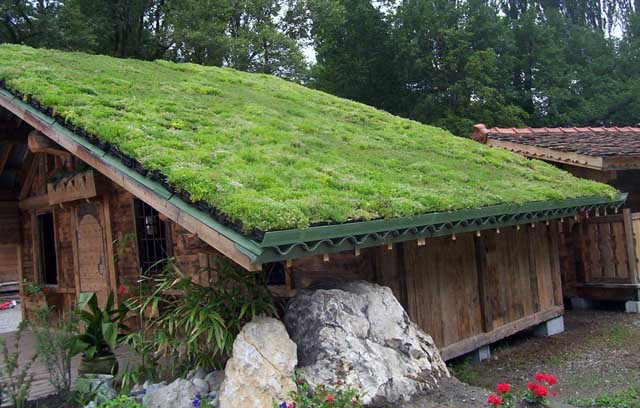

Наклонные зеленые кровли

Считается, что идеальным углом наклона крыши для устройства зеленой кровли является угол 5…8° (в некоторых источниках – до 12°). При таком уклоне исключается вероятность сползания всего слоя почвы и дерна под собственным весом и нет проблем с любым видом растений. Удельный вес дерна (грунт + растительность) составляет 100…300 кг/м 2 .

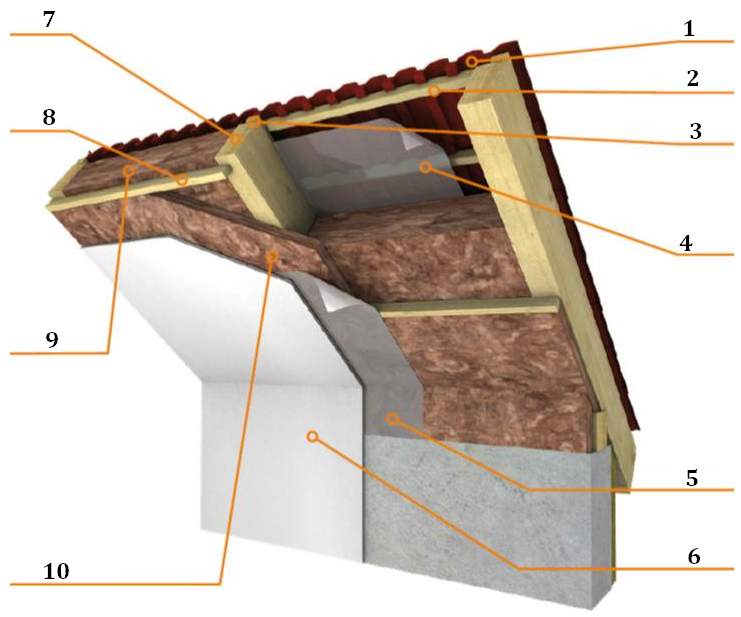

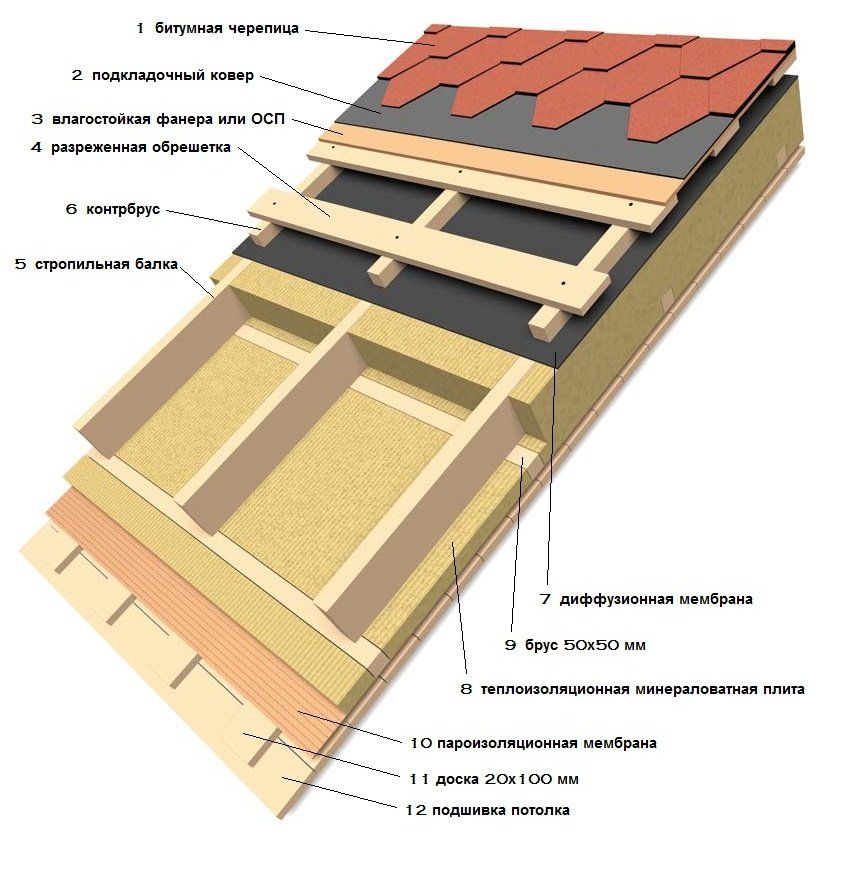

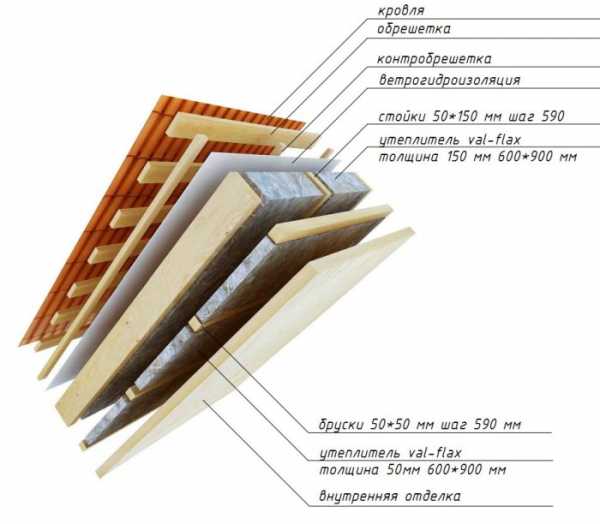

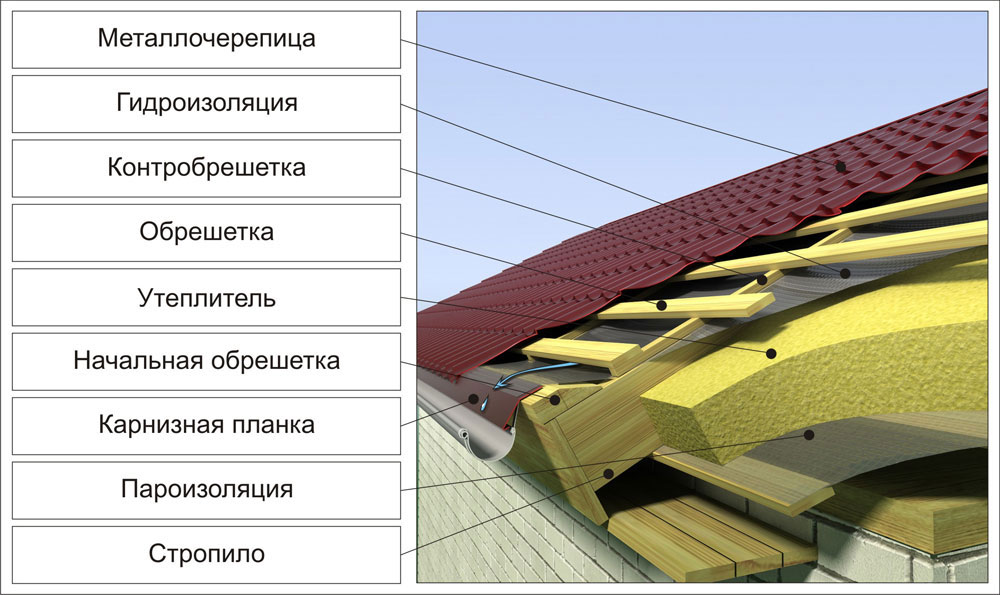

Пирог утеплённой кровли

В отличие от холодных крыш все составляющие кровельного пирога для утеплённых конструкций объединены в целостную систему с непременным устройством вентиляционных зазоров и строго обусловленным чередованием материалов. Расположение слоёв пирога скатной тёплой крыши выглядит следующим образом:

• внутренняя облицовка чердачного помещения;
• контррейки, фиксирующие паробарьер;
• пароизоляционный материал, проложенный по нижнему краю стропил;
• теплоизоляция, уложенная между стропильными ногами;
• антиконденсатная плёнка (гидроизоляция), проложенная по верхнему краю стропил;
• контробрешётка и обрешётка;
• укрывной материал.

  Утеплённая кровля по сути представляет собой наклонную тёплую стену, которая по сравнению с несущими стеновыми конструкциями имеет повышенные теплозащитные и гидроизоляционные свойства

При обустройстве тёплой кровли нужно качественно герметизировать стыки всех кровельных материалов в труднодоступных и оттого проблемных местах — ендовах, дымоходных и вентиляционных проходах, мансардных окнах, примыканиях к стенам. Плохая герметичность или её отсутствие чревато течью крыши с образованием грибка и плесени, намоканием утеплителя, гниением стропильной системы, потерями тепла через кровлю и соответственно огромными счетами за энергоресурсы.

Конструкция кровли с вечнозеленым газоном

Для данного типа зеленого покрытия потребуется построить эксплуатируемый тип кровли. Это и понятно, в небольшом садике на плоской крыше будут установлены кадки и скамейки, проложены дорожки, поэтому при экстенсивном способе укладки дерн и пленка изоляции будут просто продавлены, даже при наличии гравийной засыпки между барьерным и утепляющим слоем.

Чтобы понять различия, достаточно взглянуть на схему.

Для газона или мини садика по интенсивной схеме строительство предполагает укладку кровельного пирога в обратном порядке:

• На бетонное перекрытие укладывается гидроизоляция и дренажный профиль, через который дождевая и конденсирующаяся влага удаляется за пределы газона;
• Следующим укладывается гранулированный утеплитель, обычно пеностекло, благодаря пористой структуре жидкость просачивается через слой дерна, фильтрующую и геотекстильную ткань без остатка.

В результате травяной газон удается освободить от влаги и не допустить промерзания корневой системы растений. Толщину грунта можно довести до оптимального размера в 15 см, что обеспечивает надежное удержание травяного покрытия газона и кустарника даже в самый сильный дождь и ветер.

Особенности вентиляции

Независимо от конструкции крыша обязана качественно вентилироваться, иначе не избежать проблем, которые могут стать причиной порчи кровли. Вентиляция представляет собой систему, позволяющую сохранить каждый слой кровельного пирога от влаги. При этом нужно соблюдать определённые правила:

1. Для правильного воздухообмена используется аэратор — металлическая или пластиковая труба, которая располагается в определённых точках по всей площади крыши.
2. Необходима установка конусообразных зонтиков, которые защищают крышу от проникновения осадков. Ненужная влага удаляется благодаря разности давлений.

Монтаж аэраторов

Основная функция данных устройств заключается в удалении излишней влаги, выводе наружу влажного воздуха. Устанавливать их можно и в процессе возведения крыши, и во время эксплуатации. В некоторых случаях установка аэратора является превентивной мерой для предупреждения гниения внешнего покрытия крыши.

Система вентиляции плоской кровли должна быть оснащена аэраторами

Количество этих деталей на крыше зависит от её площади, объёма конденсата и влаги, состояния кровли. Увеличить их необходимо в случае устройства крыши над специфическими помещениями, такими как баня или бассейн.

Сам процесс вентиляции обеспечивается специальными патрубками. Это также полиэтиленовые аэраторы, имеющие диаметр от 6 до 12 см. Особенность их заключается в наличии зонтиков.

Процесс монтажа аэратора выполняется следующим образом:

1. Предварительно необходимо проверить состояние утеплителя. Если это нужно, то материал требуется заменить.
2. Нижнюю часть аэратора смазать мастикой, а затем прикрепить к основанию кровли. Юбку тщательно зафиксировать несколькими саморезами.
3. Место стыка аэраторов необходимо заделать гидроизоляционным материалом.

Вентканал для плоской крыши с надстройкой

В случае обустройства плоской крыши с надстройкой необходимо вентиляционные выходы крепить вертикально. Так они смогут направлять воздушные потоки, создавать тягу, защищать систему вентиляции крыши от дождя и снега. Особенность плоской крыши с надстройкой в том, что в её системе вентиляции нет соединения при помощи переходников. Дополнительно можно установить электровентилятор. Он работает настолько бесшумно и эффективно, что звук от него вы не услышите.

Аэраторы могут быть снабжены электровентиляторами

Укладка профнастила на крышу — инструкция

Профнастил – часто используемый кровельный материал, который отличается рядом достоинств. Опытные мастера знают все тонкости работы с ним, однако новички в этой сфере могут столкнуться с рядом проблем. Укладка профнастила на крышу, инструкция которой приведена ниже – процесс довольно простой, но перед началом работ его важно досконально изучить, иначе кровля может быть выполнена неправильно, со временем начнет протекать и не прослужит заявленный срок.

Мансардная крыша из профлиста

Укладка профнастила на крышу — инструкция

Дизайн и цветовое решения для крыш

За последние 15—20 лет стали популярными плоские крыши. Такое выполнение позволяет сместить акценты на основную часть здания. Дома с плоской крышей могут иметь необычную и геометрически сложную форму в духе таких современных стилей, как минимализм, биотек, хай-тек и авангардизм. Скатная кровля более разнообразна. Наклонные крыши уместны во всевозможных дизайнерских проектах зданий. Односкатная кровля красиво смотрится с прозрачными стенами. Многощипцовую крышу можно оформить в неповторимом французском стиле или в манере традиционного русского зодчества. Цветовая гамма подбирается в зависимости от цвета самого здания. Кровлю делают более темной, поэтому выбор оттенков зачастую ограничен темными, холодными и смешанными тонами. Крыша оригинальной формы лучше всего смотрится в синем, голубоватом, черном и сером цветах.

Особенности утепления плоской и скатной крыш

Перейдем к практике! ! Для начала вам нужно будет сделать гидробарьер между кровлей и стропилами так, чтобы гидроизоляционный материал обволакивал стропильные «ноги». Материал крепится степлером. Далее дело за монтажом теплоизоляционного слоя. Толщина материала – не больше размера стропильных ног, но не меньше 10 см. Укладку начинайте снизу от ската, крепите «утепляющие» листы с помощью реек, набитых перпендикулярно к стропильным «ногам». Листы минераловаты, если вы выбрали именно этот продукт, укладывайте без больших зазоров. На теплоизоляцию установите слой пароизоляции (строительная мембранная пленка с перфорацией – отличный вариант) и прикрепите его к стропилам.

Теперь о плоской крыше! Технология несколько отличается от описанного ранее метода. Дело в том, что плоскую крышу можно обрабатывать как снаружи, так и изнутри. Но если произвести двойную работу (утеплить и снаружи, и внутри), вы затратите много средств и сил, поэтому рекомендуется вначале сделать утепление снаружи, переждать зиму, если этого слоя будет недостаточно, то дополнительно утеплить внутри. В большинстве случаев повторные работы выполнять не приходится. Чаще всего для снаружи используют базальтовую минераловату. Структура утепления кровли имеет следующий вид: паробарьерный слой, теплоизоляционная прослойка, рулонное покрытие и насыпной материал.

Итак, залог комфортной жизни в доме – качественно приготовленный «кровельный пирог», который не только сохранит тепло, но и обеспечит работоспособность абсолютно всех элементов системы на долгие годы. Сегодня мы поговорили о том, как утеплить крышу. Если вы с точностью будете придерживаться данных рекомендаций, то, безусловно, ваша крыша, теплая и красивая, прослужит вам много лет.
