Выбор расположения и способов установки светильников

Дата публикации: 18 октября 2014.
Категория: Статьи.

Светильник с датчиком движения: преимущества использования в квартире и общественных местах, особенности установки

Светильник с датчиком движения в квартире

Чтобы значительно упростить жизнь обывателей, были разработаны различные системы обеспечения автоматического контроля освещения. Светильник с датчиком движения является прекрасным средством сбережения электроэнергии и идеально подходит для подъезда, большой квартиры или частного дома .

Светильники с датчиками движения

Как работает датчик движения? Он имеет сенсорную чувствительность и реагирует на присутствие и перемещение объекта в поле его зрения. Автоматический светильник имеет целый ряд преимуществ перед аналогом с клавишным выключателем:

  1. Экономит электрическую энергию. Свет отключается, как только объект покидает зону действия прибора. Случаи, когда прибор «забывает» выключить свет, не зафиксированы и в принципе равны нулю.
  2. Повышает комфортабельность. Этот домашний контроллер освещения в значительной степени повышает комфорт, ведь не нужно искать в темноте выключатель.
  3. Применяется в любых погодных условиях. Можно использовать дома, на участке, в общественных местах, подъездах.

Виды светильников с датчиком движения

В настоящее время такие светильники различаются по видам:

  • Инфракрасные;
  • Ультразвуковые;
  • Микроволновые;
  • Комбинированные.

Инфракрасные приборы со встроенным датчиком движения часто встречаются в жилых и производственных помещениях. Он работает на принципах распознавания изменения температуры окружающей среды и соответственно реагирует на это.

Человек излучает определенный инфракрасный свет, на который реагирует чувствительное фотореле. Сенсорный датчик реагирует на появление и исчезновение из области действия инфракрасного света, поэтому светильник является просто идеальным комнатным выключателем.

Нужно отметить, что многие такие модели нуждаются в движении объекта, так как если человек долгое время остается без движения, то свет выключится.

Ультразвуковой светильник с датчиком движения большей частью используется на улице. Их действие происходит за счет звука, передаваемого датчиком приемнику, при прерванном сигнале подается свет. Ультразвуковая модель также может использоваться и в габаритной квартире, перемежаясь с несколькими группами ламп.

Микроволновый прибор работает аналогично ультразвуковому, но вместо звука датчик передает приемнику радиоволны. Принцип действия схож: если волна прерывается, то загорается свет. Применяется такой светильник как в квартире, так и на улице.

Комбинированные модели вмещают несколько видов сенсоров, благодаря чему значительно расширяется их поле деятельности.

Например, сейчас на пике популярности потолочный светильник-ночник с инфракрасным датчиком движения, который с успехом применяется на дачах и в частных домах.

Индикатор реагирует на снижение освещенности на улице и замыкает контакты, вторая функция заключается в том, что настраиваясь на режим инфракрасного излучения, он способен «срабатывать» только в присутствии человека.

Классификация по типу установки и питания

Сейчас производятся светильники, отличающиеся способом установки. Есть встраиваемые модели, потолочные, накладные, консольные и другие.

Для улицы в качестве освещения фасада дома лучше всего подойдут накладные или настенные светильники. аналогичные бра или консоли.

Также находят применение беспроводные или автономные (на батарейках) светильники с датчиком движения, их чаще используют для садовых участков.

По типу питания светильники бывают:

  • Проводные. Такие модели включаются в розетку или подключаются к основной линии питании электросети.
  • Беспроводные. Работают на батарейках, аккумуляторах, солнечных фотоэлементах.

Естественно, для квартиры или частного дома чаще всего применяют сенсорный светильник, подключаемый к сети. Хотя многие владельцы домов переходят на полную автономию. Беспроводные технологии рекомендуют применять для двора или сада.

В качестве источника света используются также и обычные типы ламп. Самый традиционный вариант — это прибор с нитью накаливания. Ее можно использовать в качестве светильника в домашних условиях для любой комнаты квартиры, но при этом она станет плохим решением применения на улице, контакт ее с влагой может нарушить герметичность колбы.

Для этих целей специалисты рекомендуют применять наружный люминесцентный, галогенный, а также диодный светильник с датчиком движения. Они устойчивы к воздействию агрессивной внешней среды, а прибор со светодиодами надежен и редко разбивается.

Установка и подключение

Подключение данных светильников разного вида происходит точно по чертежам производителя. Эта процедура отличается простотой и не требует профессионального электрика.

  1. Выберите место расположения сенсора. Учитывайте свое перемещение по комнатам и расположение дверей.
  2. Для того чтобы избежать сгорания индикатора, которое может возникнуть при резком скачке тока, специалисты рекомендуют параллельно к сенсорному выключателю подсоединить обычный клавишный. Более того, такое предусмотрение даст возможность для постоянного включения света.
  3. Затем соединяются все провода светильника и датчика с проводами выключателя и кабелями сети соответствующего назначения. Кабель фазы от датчика ведется к выключателю, он не крепится напрямую к фазе сети. Ноль следует отвести в сеть, если необходимо, то устанавливается заземление. Все требует изоляции, для удобства может понадобиться распределительная коробка.
  4. После проделанных работ следует отрегулировать сенсор.

Настройка совершается с учетом требований производителя, но по своему усмотрению. Изделие на аккумуляторном питании подключается аналогично, но к клеммам батареи .

Сегодня светильники с датчиком движения для помещений или улицы не просто предмет гордости и роскоши, но и средство первой необходимости, ведь они позволяют существенно экономить электроэнергию.

Сидорков Евгений Сергеевич

Больше информации по теме:

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

  1. Подвесным.
  2. Накладным.
  3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

  1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
  2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
  3. Для деревянных плоскостей – крюк с резьбой.
  4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Порядок выполнения работы

Задание 1. При расчете искусственного освещения применить метод коэффициента использования светового потока и приведенные ниже исходные данные. Размеры помещения (А, В) и высота подвески светильника hс задаются преподавателем.

1. Найти разряд зрительной работы и нормативную освещенность (см. прил. 3) для определенного вида помещения (лаборатории).

2. По характеристике помещения (лаборатории) определить коэффициент запаса К3 (см. прил. 4).

3. В зависимости от характера отражающей поверхности определить коэффициенты отражения потолка п, стен с и пола р (прил. 5).

4. Найти индекс помещения по формуле (5.2). По индексу помещения i и известным коэффициентам п, с, р вычислить коэффициент использования (см. прил. 6).

5. Найти световой поток лампы по формуле (5.1) и по таблице (прил. 7) подобрать ближайшую стандартную лампу, обеспечивающую этот поток. На практике допускается отклонение светового потока выбранной лампы от расчетного значения в интервале -10…+20 %.

6. Найти расчетную общую равномерную освещенность рабочих мест в помещении по формуле (5.1) и сделать вывод, соответствует ли она нормативной освещенности.

Куда и как поставить трековый светильник

Разобравшись с конструктивными особенностями данных систем, давайте попробуем разобраться, как выбрать оптимальное место для них у вас дома.

Где использовать

Трековые светильники сегодня устанавливают везде, тогда как, до недавнего времени, их можно было увидеть разве что в каких-нибудь павильонах.

  • Очень выгодно их применение в следующих местах: частные квартиры и дома, выставочные залы и даже музеи, торговые центры, рестораны и прочие места общепита, различные развлекательные заведения.
  • Размещение светильников в линию позволяет эффективно освещать полосу пространства под ними. Этой особенностью пользуются многие владельцы магазинов, красиво подсвечивая витрины.
  • По этой же причине светильники часто вешают над столами, барными стойками, диванами или там, где должна находиться визуальная граница определенной зоны.

Функциональное размещение осветительных приборов

  • Часто можно увидеть подобное освещение в узких коридорах. При этом свет стараются направить на стены, что позволяет визуально расширить пространство.
  • С помощью таких систем очень просто создавать акцентное освещение, чем также активно пользуются дизайнеры.
  • Они могут быть использованы в качестве основного и декоративного освещения.

Достоинства и недостатки

И вроде бы мы уже знаем, чем хороши трековые системы, но мы озвучили еще далеко не все. Вот полный список преимуществ, которые на наш взгляд даст грамотное применение трековой системы освещения.

  • Простая конструкция, обладающая высокой функциональностью.
  • Возможность изменения назначения световой схемы, создаваемой светильником.
  • Возможность создания визуальных эффектов в помещении, которые будут менять восприятие его объема.
  • Простой монтаж, который своими руками выполнит практически каждый. Инструкция, прилагаемая к светильнику, подробно объясняет весь процесс.
  • Удобство управления освещением и возможность регулировки светового потока, согласно текущим нуждам.
  • Возможность комбинирования видов светильников (в пределах продукции модельного ряда производителя), что позволяет создавать уникальные наборы, украшающие помещения.

Трековый светильник в торговом зале

Совет! Правильный подбор устройств выполняется только при учете всех технических характеристик изделий. Обычно сам производитель указывает, что из предлагаемого им ассортимента можно комбинировать между собой.

  • Огромное разнообразие моделей позволяет подобрать нужное даже под классический интерьер.
  • Системы, несмотря на наличие механических частей и их активное использование, очень надежны и пожаробезопасны.

Интересно знать! Особенности энергопотребления связаны целиком с типом применяемых ламп.

Самым экономичным по праву считается трековый светодиодный светильник. Сегодня эти лампы вообще пользуются небывалой популярностью. На них переводят даже уличное освещение.

Настоящим недостатком подобных систем является их высокая цена, но потратившись один раз, вы получаете все те преимущества, что мы описали.

Подключение и монтаж

Куда и как поставить трековый светильник

Установка трековых светильников

Установка таких светильников производится в несколько этапов:

  • Вся система продается комплектом, в который входят шины, блок питания, заглушки, соединители, а также крепежные элементы.
  • Осветительные приборы необходимо сначала собрать, после чего организуется система контактов, через которые светильники и подключаются.
  • Прокладывается в шине кабель, концы которого выводятся на торцы. Каждый провод имеет цветовую маркировку, что позволяет безошибочно выполнять подключение.

Система на подвесах

  • Далее шинопровод крепится на потолке, на прилагаемый в комплекте крепеж – систему подвесов, натяжные тросы или специальные монтажные скобы.
  • Естественно к месту установки трека необходимо заранее подвести провода питания.
  • Производится установка уже собранных светильников, после чего систему нужно подключить к электричеству с целью предварительно проверки.
Куда и как поставить трековый светильник

Интересно знать! Способов крепления светильников очень много, поэтому внимательно читайте инструкцию, прилагаемую производителем к изделию.

Подключение системы к питанию следует выполнять только, предварительно отключив питание в щитке, иначе возможно получение удара электрическим током.

Интерьер и трековое освещение

Мы уже показали немало фотографий разных комнат с трековыми светильниками. Теперь все то, что мы увидели нужно как-то обобщить и систематизировать.

Итак, лучше всего сочетаться с такими светильниками будут помещения в стилях лофт и хай-тек. Также хорошо светильники будут смотреться в комнатах, где требуется некое зональное разграничение пространства — квартиры-студии в особенности.

Куда и как поставить трековый светильник

По размещению в конкретных помещениях можно дать следующие советы:

Трековое освещение в гостиной

  • Гостиная – в этой комнате трек лучше выбрать длинным, и развести его по всему периметру. Шины для этого используются многофазные, для раздельного управления светильниками.

Трековый светильник переходит на стену мансарды, освещая рабочий столТрек над обеденной зоной

Куда и как поставить трековый светильник
  • Кухня – это, наверное, самое распространенное место, где треки применяются. Тут их располагают над рабочим и обеденным столом, при этом над местом приема пищи принято использовать подвесные модели, которые будут висеть над самой столешницей.

Трековая система посредине коридора

  • Коридор и прихожая – помещения обычно узкие. Тут треки вешают либо по центру, направляя светильники по сторонам, либо по двум краям, как мы это описывали ранее.
  • В квартире-студии, где нет такой четкой градации на помещения, светильники ставятся либо по визуальным границам, либо над местами, которые нужно выделить, например, над диваном, в игровой зоне или над журнальным столиком. В общем, простор фантазии тут неограничен.

Теперь вы знаете, что такое трековая система освещения. Это решение сегодня невероятно модно, и что самое главное, оно не теряет от этого в своей практичности.

Посмотреть подробнее, как выполняется установка подобных устройств, вы сможете в видео в этой статье.

Куда и как поставить трековый светильник

Как своими руками сделать подсветку мебели

Перед тем как приступить к изготовлению подсветки мебели своими руками ознакомьтесь со схемой подключения подсветки с использованием галогеновых ламп через трансформатор. Базовых знаний из школы, скорей всего, хватит, чтобы понять схему подключения.

Схема подключения подсветки с галогеновыми лампами на 12 V через трансформатор

Рис. 1. Схема подключения подсветки из галогеновых светильников

В принципе, можно купить и готовые комплекты, которые состоят из 3-ех или 5-ти галогенных или светодиодных светильников, но бывают случаи, что стандартный комплект светильников не подходит для вашей мебели.

Как подобрать трансформатор для подсветки галогеновыми лампами

С учетом каких параметров выбирать трансформатор для подсветки

Понижающий трансформатор для галогенных ламп необходимо выбирать с учетом следующих параметров:

  • выходное напряжение
  • номинальная мощность.

Номинальная мощность траннсформатора говорит о общей сумме мощности светильников, которые можно подключить к трансформатору.

Выходное напряжение трансформатора должно соответствовать рабочему напряжению подключаемых галогенных ламп.

Смотрите видео о трансформаторах для галогенных ламп

В нашем случае трансформатор для галогенных ламп должен выдавать на выходе 12 В. При этом, главное правило при планирование подсветки – это мощность трансформатора должна быть точно на 5% больше суммы мощностей подключаемых галогенных ламп.

Для примера, мы хотим подключить 5 галогенных светильников напряжением 12 В и мощностью 20 Вт каждый. Мощность трансформатора должна быть 5*20 Вт = 100 Вт+5% = 105 Вт. Все лампы подключаются к одному трансформатору и его мощность, согласно расчету, не должна быть меньше 105 Вт.

Какой мощности бывают трансформаторы для подсветки

Понижающие трансформаторы 12В производят со следующей шкалой номинальных мощностей: 60, 70, 105, 150, 210, 250, 400.

Типы трансформаторов

Трансформаторы бывают двух типов обмоточные и электронные.

Принцип работы обмоточных основан на наличии двух обмоток из медной проволоки, которые связываются между собой воздействием магнитного поля.

Электронные трансформаторы преобразуют электроэнергию с помощью ряда специальных электронных компонентов.

Из каких компонентов состоит комплект для подсветки

Комплект подсветки состоит из:

  • трансформатор
  • светильники галогеновые
  • провода сечением 0,75 две жилы
  • коннекторы
  • выключатель

Какой длины должны быть провода для подсветки

Длина проводов, которая рекомендуется для соединения трансформатора и ламп, не должна превышать 2-3м. Объясняется это тем, что мощность значительно теряется при низковольтной передаче тока на большие расстояния.

Что делать, чтобы трансформатор для подсветки не перегревался

Необходимо учесть при установке и эксплуатации трансформатора, что он во время работы часто сильно нагревается.

Чтобы трансформатор не перегрелся, его следует располагать минимум в 20 см от любых источников выделения тепла. Не располагайте также трансформатор в полостях, объем которых составляет менее 11 литров.

Рис. 2. Состав комплекта для подсветки мебели своими руками

Установка и соединение в цепь элементов подсветки мебели своими руками

Для сверления отверстия под галогенный светильник используется фреза коронка.

Рис. 3. Фреза коронка для сверления отверстий для галогенных светильников

Сначала сверлим на глубину 5-10 мм, затем переворачиваем заготовку и досверливаем. Если не применять этот прием и сверлить сразу насквозь, то с противоположной стороны вырвет значительный кусок ДСП.

Рис. 4. Сверление отверстия под корпус галогенного светильника

Подключение галогенных светильников простое: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить к трансформатору.

Рассмотрим детально на фотографиях как соединяются между собой все элементы подсветки мебели между собой. Для параллельного соединения светильников используем клеммные соединители или колодки.

Рис. 5. Подключение галогенного светильника с помощью клеммной колодки

Клеммники по способу затягивания проводов делятся на клеммники с затягивающим винтом и с прижимной пластиной. У клеммников с винтом есть недостаток: провод при затягивании контакта можно повредить. Колодки с прижимающими пластинами более надежны и при затягивании провод прижимается к клемме пластиной.

Рис. 6. Клеммник с затягивающим винтом и прижимной пластиной
Рис. 7-8. Элементы подсветки для мебели соединены в цепь

В качестве выключателя можно использовать цепочный выключатель.

Рис. 9. Цепочный выключатель для подсветки

Монтаж электрической аппаратуры

Монтаж распределительных щитов и шкафов начинают с установки их на фундаментной раме. Шкафы и щиты располагают строго вертикально и прочно прикрепляют к раме, стене или иным конструкциям в соответствии с проектом и указаниями завода-изготовителя. На время монтажа рекомендуется снять все электроприборы (амперметры, вольтметры, электросчетчики), которыми оснащены щиты, во избежание повреждения их от сотрясений.

После окончания установки щитов и шкафов в них затягивают провода и кабели питающих и отходящих линий. Оконцованные жилы проводов и кабелей присоединяют к зажимам и контактам, установленным в щитах аппаратов.

По окончании монтажа устанавливают на место ранее снятые приборы и проверяют состояние и работу всех элементов шкафов и щитов. При этом контактные ножи рубильников должны входить в губки без ударов и с усилием, обеспечивающим необходимое давление в контактах. Фиксаторы положения приводов рубильников должны работать четко и безотказно. Патроны предохранителей должны прочно удерживаться в губках, плотно прилегая к контактам. Заземляющая шина, идущая от контура заземления к щиту, должна быть надежно присоединена к каркасу щита сваркой или болтами. Сопротивление изоляции токопроводящих частей щитов и сборок по отношению к заземленному каркасу должно быть не ниже 0,5 МОм.

После окончания всех отделочных и малярных работ в помещении устанавливают выключатели, переключатели и штепсельные розетки. Однополюсные выключатели и переключатели в двухпроводных сетях четырехпроводных систем присоединяют в рассечку фазных жил проводов и кабелей на высоте 1,5 м от пола. Штепсельные розетки устанавливают на высоте 0,8 м от пола.

Подлежащие заземлению металлические корпуса установочных аппаратов присоединяют отдельным проводом к нулевому проводу электропроводки. Один конец этого провода подсоединяется пайкой или сваркой к нулевому проводу, а другой конец — к корпусу аппарата с помощью заземляющего винта.

Конструкция и монтаж светильников

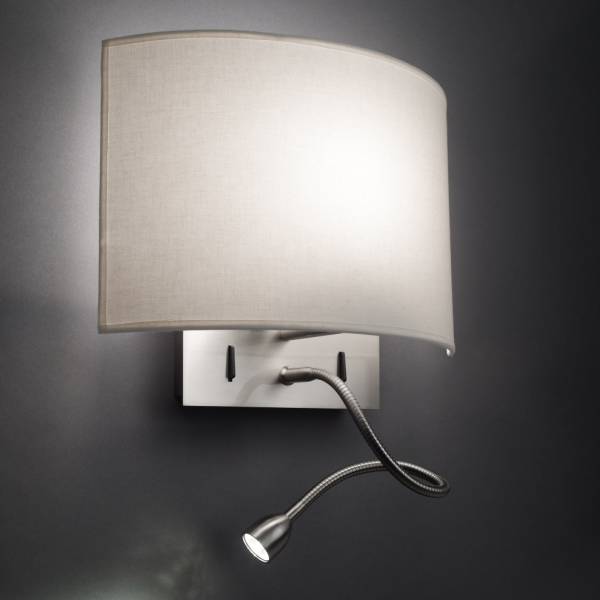

Настенный светодиодный светильник имеет следующую конструкцию:

  1. Корпус светильника – в нем находятся отражатели и миниатюрные светодиоды.
  2. Радиатор – чтобы светильник охлаждался.

Монтаж настенных светодиодных светильников.

Конструкция и монтаж светильников
  1. Выбирается модель светильника.
  2. Выбирается место установки.
  3. Подготовить материал для работы.
  4. Разбирается корпус светильника, чтобы можно было прикрепить к стене его основание.
  5. При помощи карандаша отмечают место сверления отверстий для светильника.
  6. Просверливаются сами отверстия.
  7. Крепится основание настенного светодиодного светильника.
  8. Светильник снова собирается.

Настенные светодиодные светильники намного лучше простых электрических ламп, они не только помогут сэкономить средства на оплате, но и создать уникальный дизайн комнаты.

Советуем к прочтению другие наши статьи

  • Виды и особенности современных радиаторов отопления
  • Преимущественные особенности современных виброплит
  • Особенности оригинальных складных ножей
  • Расчет сварочного тока и диаметра электрода

Окончательные этапы создания светильника

Дальнейшие этапы проектирования направлены на материализацию авторского замысла, в основе которого лежат светотехнические, эстетические и конструкторские идеи и соответствующие им характеристики. На основе функционально-эргономических и эстетических требований, предъявляемых к проектируемому изделию, на первом этапе разрабатывается техническое задание, в котором приводятся сведения, необходимые для создания изделия и последующей проверки соответствия результатов выполненной работы первоначальному замыслу. На втором этапе создается эскизный проект. Художник-конструктор на основе проработанных светотехнических схем с учетом комплексных требований определяет форму изделия, выбирает отделку, цвет, конструкционные материалы.

После выполнения ряда эскизных проработок и выбора варианта, наиболее удовлетворяющего всем поставленным требованиям, начинается третий этап работы – создание макетных образцов, на которых в лабораторных условиях проверяются основные технические и эстетические параметры, одновременно выявляется уровень технологичности изделий. Четвертый этап – рабочее проектирование, которое осуществляется на основе эскизного проекта с учетом всех замечаний, появившихся в процессе исследования макетных образцов. На этой стадии до конца прорабатываются вопросы, намеченные в эскизном проекте: сочленение частей и элементов светильника, крепежные детали, отделка поверхностей и так далее. На этом же этапе устанавливается степень унификации изделий, то есть возможности использования отдельных деталей и конструктивных узлов изделий, разработанных и освоенных ранее. Этап рабочего проектирования завершается изготовлением опытных образцов и обстоятельным исследованием их параметров. Одновременно с разработкой рабочих чертежей готовят к печати инструкции по монтажу и эксплуатации светильников, в которых указывают способ крепления изделий и порядок сборки, приводят электрические схемы и технические характеристики, а также дают рекомендации потребителю о целесообразном размещении светильников в помещениях и их рациональном использовании. Рекомендации сопровождают рисунками и фотографиями. После утверждения опытного образца изготовляется оснастка, осваивается технологический процесс и выпускается опытная партия светильников. Опыт работы показывает, что в ряде случаев исследования и консультации, проводимые на одном из этапов работы, выявляют целесообразность возвращения к предыдущему этапу проектирования с целью частичной доработки, а иногда и коренной переделки проекта. Это позволяет в итоге получить функциональное, обладающее высокими светотехническими параметрами, технологичное в изготовлении изделие выразительной формы и декора, удобное и безопасное в эксплуатации.

Для того чтобы в производстве осваивались только качественно спроектированные изделия, чтобы население получало изделия, удовлетворяющие его потребности по номенклатуре, диапазону цен, требованиям к художественному решению и так далее, каждое изделие (его макет или опытный образец) предоставляется во Всероссийский Научно-Исследовательский Светотехнический Институт (ВНИСИ) на консультацию и утверждение. Специалисты высокой квалификации проверяют изделие на соответствие всем современным требованиям, оценивают уровень его потребительских свойств, уровень его качества. Определяется также соотношение между количеством удовлетворяемых потребностей и затратами на их реализацию, без чего характеристика уровня качества изделия не может быть полной. Эстетические достоинства образца устанавливаются Центральным художественно-техническим советом при ВНИСИ. В состав совета входят специалисты различного профиля: светотехники, архитекторы, художники декоративно-прикладного искусства, специалисты по стандартизации, сбыту и так далее. Результатом приемки опытно-конструкторской работы являются заключение о целесообразности (или нецелесообразности) освоения изделия в серийном производстве, а также рекомендации, в случае необходимости, по доработке художественно-конструкторского решения. Так изделие получает путевку в жизнь и после освоения производством попадает потребителю.

Принцип действия

Принцип работы лампочки на светодиодах представляется как ряд преобразований, обеспечивающих свечение входящих в ее состав излучателей. При подаче питающего напряжения на цоколь сначала оно поступает на драйвер, назначение которого как раз и состоит в приведении высокого напряжения к приемлемому для LED ламп виду.

Чтобы кратко описать этот способ энергообеспечения, достаточно обратиться к следующей схеме:

Если выражаться простыми словами – ее работа может быть представлена так:

Принцип действия
  1. Сначала переменное напряжение подается на диодный мост, где частично выпрямляется.
  2. Следующая за ним электролитическая емкость предназначена для сглаживания пульсаций.
  3. После этого полностью выпрямленное напряжение подается на контроллер, управляющий работой LED лампы.
  4. С электронного модуля оно через развязывающий импульсный трансформатор поступает непосредственно на светодиоды.

Важно!

При ответе на нередко задаваемый вопрос: для чего нужна такая развязка, ответим – ее наличие частично снижает угрозу поражения высоким напряжением при работе с цоколем лампы.

Принцип действия LED лампочки на 12 Вольт намного проще, поскольку для преобразования напряжения потребуется типовой блок питания и ничего больше. А это, в конечном счете, снижает стоимость всего изделия в целом.

НАРЯД-ДОПУСК N _______ НА ПРОИЗВОДСТВО РАБОТ С ПОВЫШЕННОЙ ОПАСНОСТЬЮ

(наименование организации)

1. Наряд

Руководителю работ
1.1. Производителю работ
(должность, наименование подразделения, фамилия и инициалы)
с бригадой в составе _________________ человек поручается произвести следующие работы:
(содержание, характеристика, место производства и объем работ)
.
1.2. При подготовке и производстве работ обеспечить следующие меры безопасности:
.
1.3. Начать работы: в ________ час. ________ мин. "_____"______________ 20___ г.
1.4. Окончить работы: в ________ час. ________ мин. "_____"______________ 20___ г.
1.5. Наряд выдал
(наименование должности, фамилия и инициалы, подпись)
1.6. С условиями работы ознакомлены
Производитель работ "_____"______________ 20___ г.
(подпись) (фамилия и инициалы)
Допускающий "_____"______________ 20___ г.
(подпись) (фамилия и инициалы)

2. Допуск

2.1. Инструктаж по охране труда в объеме инструкций
(указать наименования или номера инструкций, по которым проведен инструктаж)
проведен бригаде в составе _____________ человек, в том числе:
N пп Фамилия, инициалы Профессия (должность) Подпись лица, получившего инструктаж Подпись лица, проводившего инструктаж

2.2. Мероприятия, обеспечивающие безопасность работ, выполнены. Производитель работ и члены бригады с особенностями работ ознакомлены. Объект подготовлен к производству работ.

Допускающий к работе "_____"______________ 20___ г.
(подпись)

2.3. С условиями работ ознакомлен и наряд-допуск получил.

Производитель работ "_____"______________ 20___ г.
(подпись)

2.4. Подготовку рабочего места проверил. Разрешаю приступить к производству работ.

Руководитель работ "_____"______________ 20___ г.
(подпись)

3. Оформление ежедневного допуска на производство работ

3.1.

Оформление начала производства работ Оформление окончания работ
Начало работ (дата, время) Подпись производителя работ Подпись допускающего Окончание работ (дата, время) Подпись производителя работ Подпись допускающего

3.2. Работы завершены, рабочие места убраны, работники с места производства работ выведены.

Наряд-допуск закрыт в ________ час. ________ мин. "_____"______________ 20___ г.

Производитель работ "_____"______________ 20___ г.
(подпись)
Руководитель работ "_____"______________ 20___ г.
(подпись)

Примечание.

Наряд-допуск оформляется в двух экземплярах: первый хранится у работника, выдавшего наряд-допуск, второй — у производителя работ.

Приложение N 2 к Правилам по охране труда при размещении, монтаже, техническом обслуживании и ремонте технологического оборудования, утвержденным приказом Министерства труда и социальной защиты Российской Федерации от 27 ноября 2020 г. N 833н

Рекомендуемый образец

Установка светильников на трек и их подключение к сети

По завершении монтажа шинопровода и подключения к электрической сети устанавливаем трек-светильники при помощи специализированных адаптеров с фиксирующими зажимами.

  • закрытые треки 220 В – вначале выставляем кольцо зажима на лед-светильнике в положение OFF. Затем помещаем светильник в трек и поворачиваем рукоять на 90 градусов (ON) для фиксации и выхода контактных пластин;
  • магнитные низковольтные треки – вставляем лед-светильник до фиксирования магнитом. Поворачиваем ручку фиксатора для выдвижения пластин, контактирующих с токопроводящими шинами.

Далее перемещаем led-светильники вдоль трековой рейки на проектные места, регулируем угол наклона чтобы направить световой поток на необходимый участок.

Трековая система – это гибкое решение, позволяющее изменять конфигурацию расположения трек-светильников в процессе повседневной эксплуатации. Достаточно пары минут, чтобы переместить несколько осветительных приборов на новые места и подсветить необходимые локации.

Если у Вас остались вопросы, свяжитесь с менеджером «Ледрус» для получения оперативной консультации. Наши специалисты помогут Вам выбрать комплектацию трек-системы и светодиодные трек-светильники с нужными параметрами.

Подвесные светильники- что это такое? Как выбрать подвесной светильник?

Достаточный поток света, соответствие стилистике интерьера, качество — основные критерии выбора осветительных приборов. Зная это, все равно теряетесь? Подсказки от помогут приобрести подвесные светильники на этом ресурсе и остаться довольным покупкой.

Определение подвесных светильников

Это один из популярнейших видов осветительного оборудования. Основная часть подвесного светильника, задающая стиль — абажур, или плафон. С патроном для лампы он крепится к потолку при помощи длинного шнура, трубки со скрытыми внутри проводами. Модели лофт бывают без плафона, акцент делается на оригинальную форму лампы или патрона, шнур.

Дизайн одни строг и консервативен, поэтому их используют в офисах. Яркие, выразительные, дизайнерские подвесные светильники (вот этот сайт со светильниками) становятся центральным объектом роскошной гостиной, клубных помещений в стиле фьюжн, арт-нуво.

Подвесные светильники- что это такое? Как выбрать подвесной светильник?

Функции: от освещения до визуальной коррекции пространства

Такие светильники используют для мест, где важно получить целенаправленное освещение. Это обеденные зоны столовой, бильярдный стол, рабочее место кабинета, барная стойка.

Подвесные светильники украшают комнаты с высокими потолками, где нужен яркий свет. Они зрительно корректируют пропорции, увеличивая или уменьшая пространство. А есть приборы, которые хорошо освещают, оставаясь незаметными.

Плафон

  • краями к потолку — достигается общее освещение пространства помещения, зрительно увеличиваются размеры комнаты;
  • краями вниз — подсвечиваются рабочие зоны.

Абажур бывает прозрачным и непрозрачным. Модели первого типа создают рассеянное, мягкое освещение. В нем более выгодно смотрятся люди и весь интерьер. Модели, изготовленные из цветных материалов, создают сияние, отчего обстановка выглядит богаче, ярче.

Энергоэффективность

Энергопотребление беспокоит покупателей наряду с привлекательным внешним видом, качеством из-за коммунальных тарифов, состояния экологии. Наиболее экономными считаются светильники со светодиодными и флуоресцентными лампами.

Подвесные светильники- что это такое? Как выбрать подвесной светильник?

Теплый цвет светового потока расслабляет, поэтому больше подходит для вечера. Холодный — тонизирует, бодрит, дарит энергию.

Теплоту светового потока важно учитывать, покупая детские люстры, лампы в спальню.

Комнаты с повышенной влажностью

Этот тип осветительных приборов применяется в ванных комнатах, саунах, где повышена влажность. Тогда их изготовляют из устойчивых к влаге отделочных материалов.

Электропередающие детали в них влагозащищенные — в конструкции моделей применяют резиновые уплотнители, заглушки, не допускающие попадания воды, пыли на токопроводящие участки.

Минимальное значение показателя IP для влажных помещений — от 442 до 674.

Высота

Важный критерий — высота потолков. Низко расположенный прибор мешает передвигаться по помещению.

Подвесные светильники- что это такое? Как выбрать подвесной светильник?

Оптимальным считается расстояние между краем абажура и поверхностью стола:

  • при высоте потолков до 2,5 м — 80 см, или не ниже края самой большой вазы, свечи;
  • больше 2,5 м — добавляют по 8 см на 30 см дополнительной высоты.

Где купить?

В магазине сотни моделей подвесных светильников. Мы предлагаем коллекции для оформления жилья, офиса в едином стиле — от хайтека до барокко.

Предъявите промокод lightloft10 и получите скидку 10% на товары этой категории.

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

Основные выводы
  1. Встраиваемые.
  2. Накладные.
  3. Подвесные.
  4. Узко- или широконаправленные.
  5. С возможностью поворота.
  6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.

Основные выводы

Если у вас есть опыт монтажа светодиодных светильников выше рассмотренных разновидностей в конкретных условиях, обязательно напишите о нем в комментариях.

Предыдущая

Основные выводы

СветодиодыТонкости светодиодного освещения теплицы и его расчет

Следующая

Основные выводы

СветодиодыПонятие и показатели коэффициента мощности светодиодных ламп

Основные выводы
1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
