Возведение столбчатого фундамента своими руками для каркасного дома

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Полезный совет! Столбчатый фундамент – оптимальное решение для облегчённых построек, объёмный вес которых не превышает 1000 кг/м3 (каркасных домов, бань, хозблоков, садовых домиков, террас, навесов, гаражей, летних кухонь, беседок и т.п.).

Преимущества и недостатки каркасной конструкции

Среди плюсов такой постройки:

1. Минимальные сроки сборки. Тщательно продуманная технология позволяет возводить бани разных размеров очень быстро.
2. Экологичность сырья. Основной материал – дерево. Внутри бани всегда будет приятный аромат натурального дерева.
3. Под строение не нужно заливать массивный фундамент. Вполне хватит столбчатого основания или винтовых свай (в зависимости от типа грунта).
4. Конструкция прогревается быстрее, в отличие от кирпичных или бревенчатых бань.
5. Экономия топлива. Дров для хорошей протопки такой бани потребуется в 2–3 раза меньше, чем для кирпичной.
6. Невысокая цена на материалы.
7. Возможность строительства в любое время и погоду.

Из минусов каркасной бани:

1. Для круглогодичной эксплуатации строение придется утеплять, что повлечет дополнительные траты.
2. Необходимы наружная и внутренняя отделка конструкции.
3. Баня нуждается в периодической антисептической, огнезащитной обработке.
4. Велика вероятность усадки бани спустя 1,5–2 года. Усадка может быть до 10 см. Из-за этого происходит деформация отделки внутри и снаружи.

Чтобы предотвратить существенную усадку конструкции, для строительства нужно применять доски и другие пиломатериалы, которые сушили камерным способом.

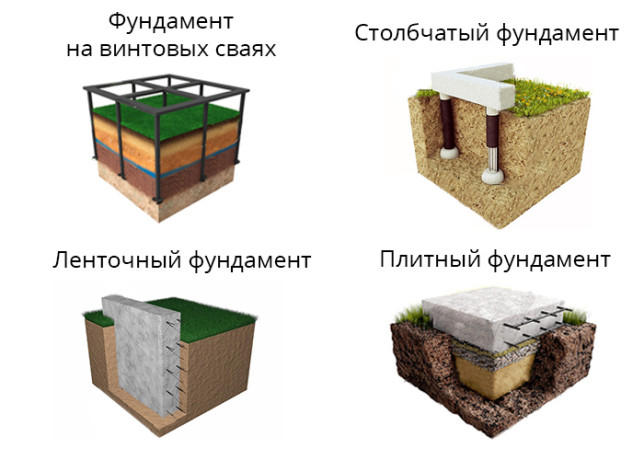

Факторы, которые влияют на выбор фундамента

Определяющие параметры разбиты на группы: участок, строение, возможности. Земля под застройку — это уклон, структура и сопротивление грунта, риски оползней, глубина подземных вод. Геодезические агентства проведут инженерно-геологические изыскания, представят геологический разрез с указанием состава и несущей способности грунта, его просадку при увлажнении, расположение водоносных горизонтов и вероятность сдвигов.

Цена услуг зависит от площади участка, количества шурфов для исследования и их глубины. Для коттеджного частного строительства понадобится от 2 скважин 4+ метров каждая, что обойдется минимум в 10 тыс. рублей.

Существует ряд упрощенных мер, которые можно осуществить самостоятельно. По диагонали от периметра будущего дома бурят 2 или более скважин (выгребная яма садового туалета может быть одной из них). Погружение обязательно ниже глубины промерзания и может достигать 5 м для двухэтажного кирпичного здания. Образцы верхних 1,5 метров берутся с шагом 25—30 см, далее — 50 см.

Грунт растирают между пальцами, а потом скатывают в шарик и прижимают:

• глина — не ощущается песчинок, лепешка не трескается;
• суглинок — песчинки почти незаметны в составе, образец разрывается по краям при нажатии;
• супесь — крупинки песка преобладают, шар рассыпается;
• песок — пылеобразные, мелкие, средние, крупные зернышки, шар не скатывается;
• гравий, галька, щебень — крупные каменные горошины, не скатываются.

Сопротивление грунтов определяется по нормативным таблицам СНиП

Устойчивые почвы (скальные породы и крупнозернистый песок) выдержат любой фундамент. Для неустойчивых используют сваи, которые опускают на глубину соприкосновения с прочными породами.

Уклон участка можно измерить строительным нивелиром. Аппарат на штативе монтируют вне периметра пятна застройки. Через каждые 100 метров ставят специальную рейку. По выходным данным составляется план участка с высотами.

Измерение уклона участка

Габариты здания — площадь застройки, общий вес конструкции, наличие цоколя. Каркасные дома, в отличие от монолитных каменных и кирпичных, относятся к легким, поэтому меньше проседают, и можно обойтись мелкозаглубленными фундаментами. Цоколи возводят на сваях или совмещают с ленточным фундаментом глубокого заложения.

Ленточные, столбчатые и простые свайные основания можно собрать самостоятельно, а вот утепленная шведская плита, к примеру, без участия профессиональных технологов может не выполнить своего назначения.

Преимущества и недостатки

Почему мы говорим именно о столбчатом фундаменте? Да потому, что для каркасных домов это, наверное, лучший вариант. Дело в том, что подобные строения отличаются малым весом и небольшой жёсткостью, то есть, во-первых, не оказывают критического давления на основание, во-вторых, не столь требовательны к неравномерности просадки фундамента. Например, если просядет угол фундамента кирпичного дома, даже на несколько миллиметров, то по стенам, скорее всего, пойдут трещины. А каркасный дом этого даже не заметит. Кроме того, в случае сильной просадки ситуацию можно поправить, так как лёгкость строения позволяет его приподнять с помощью домкрата и добавить высоты опоре.

Итак, давайте посмотрим на плюсы столбчатых фундаментов:

• позволяют устранить негативное влияние так называемых «линз» (то есть, участков грунта с низкой несущей способностью) путём установки стоек ниже уровня их залегания;
• разнообразие применяемых материалов – это могут быть железобетонные опоры (как стандартные, так и собственного изготовления), металлический профиль (швеллер, тавр, двутавр, труба и т. п.), наконец, деревянные брёвна;
• быстрота устройства – часто достаточно 20-25 опор;
• возможность самостоятельного изготовления;
• долговечность;
• небольшая конструкция, требующая специфической опалубки;
• много ручной, тяжело механизируемой работы (если вы не используете бурильную или сваезабивочную технику);
• так как каркасный дом на таком фундаменте практически «висит в воздухе», необходимо дополнительное утепление и звукоизоляция полов.

Согласитесь, перечисленные недостатки не столь существенны, чтобы признать применение столбчатого фундамента нецелесообразным. И если сравнить с ним наиболее распространённый в России ленточный фундамент под каркасный дом, то это сравнение в большинстве случаев окажется явно не в пользу последнего.

Теперь давайте посмотрим, как же можно своими руками изготовить столбчатый фундамент для каркасного дома.

Подготовительные работы

Чтобы своими руками изготовить столбчатый фундамент для каркасного дома, потребуется ровная, точно размеченная площадка. Для этого придется выполнить следующие виды работ:

1. подготовить схему строения с точками расположения столбцов (на этапе проектирования обязательно учесть геологические особенности);
2. почистить участок, равный площади будущего дома, а также 2-3 дополнительных метра по периметру (удалить мусор, срезать 30 см почвы, выровнять, проверить по уровню готовность площадки);
3. собрать инструменты, привезти материалы;
4. выполнить разметку (колья установить по периметру фундамента на месте каждого столбика, соединить веревками).

Перед монтажом основания наметить верх каждого столба с помощью уровня. По завершении установки проверить высоту, подкорректировать при необходимости.

Инструменты и материалы

Инструменты собирают заранее, чтобы не приостанавливать работы. Потребуется бетономешалка или ванна для ручного замеса раствора. Для бурения ям подойдет садовый бур. Сэкономить на бетоне позволяет использование бура ТИСЭ с оборудованием для расширения технологических отверстий. Остальные инструменты перечислены далее:

• лопаты, ломы;
• болгарка;
• строительный вибратор;
• инвертор для сварки;
• молотки, ножовки, гвоздодеры;
• ручная трамбовка;
• дрель и набор сверл;
• рулетка, уровень.

Подготовить доски, гвозди, щебень, песок, цемент, арматуру, швеллер, вязальную проволоку и другие материалы с требуемыми характеристиками.

Как рассчитать расход материалов?

Установить количество материалов поможет чертеж. Необходимо рассчитать общую площадь и диаметр столбов, объем скважин, длину ростверков, соединяющих «оголовки». Например, площадь столбов находят при делении общего веса дома на коэффициент несущей способности грунта (есть в справочниках). Расчеты очень важны, так как позволяют спрогнозировать, выдержит ли фундамент вес здания.

Глубина фундамента, количество столбов и расстояние между ними

Опоры не должны промерзать, поэтому ямы пробивают ниже линии замерзания грунта на 50-100 см. Обычно фундамент углубляют на 2 метра. Между нижней частью строения и поверхностью земли должно остаться расстояние порядка 40-50 см. Это позволит минимизировать сырость и порчу деревянного каркаса.

Расстояние между столбами фундамента каркасного дома и их диаметр устанавливается на этапе проектировки. Показатели зависят от конструкции здания, этажности, типа грунта, материалов и т.д. Опоры располагают в углах, под высокими пролетами, в стыках перекрытий. Межопорное расстояние составляет от 1,5 до 2,5 м.

Общая информация

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

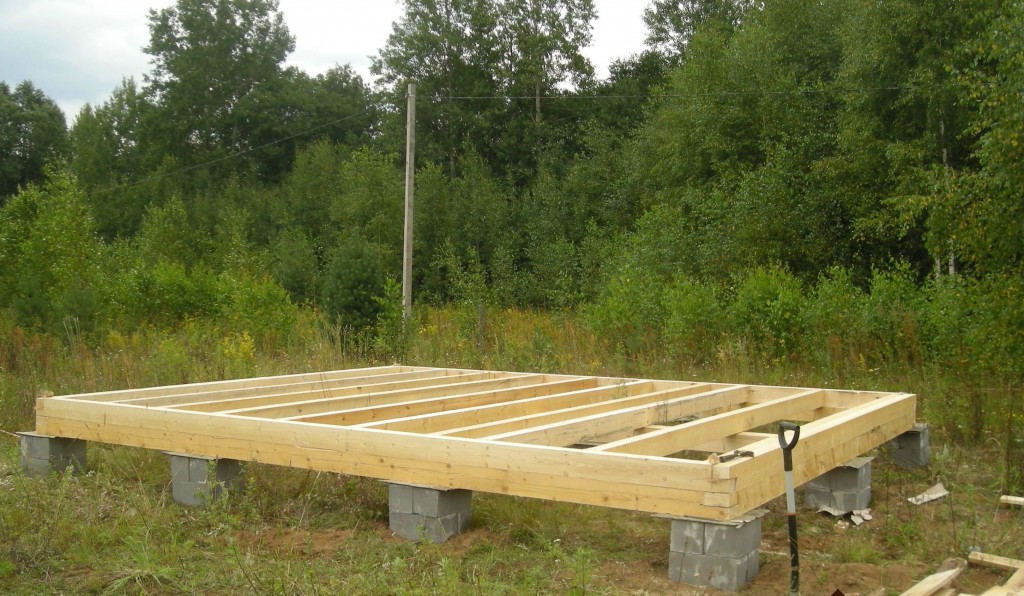

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение, поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом, являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

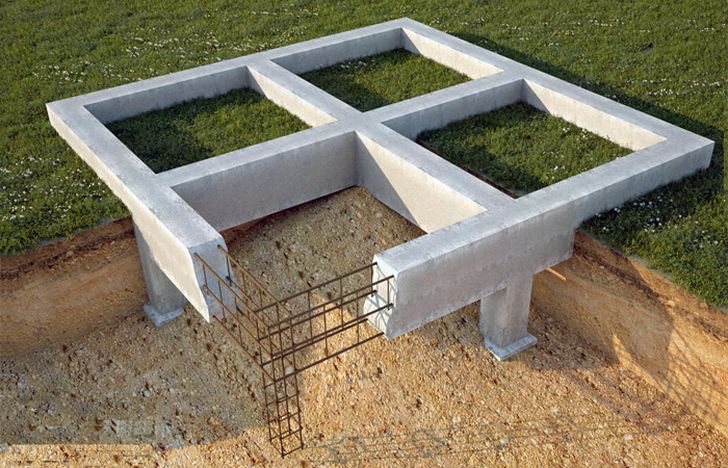

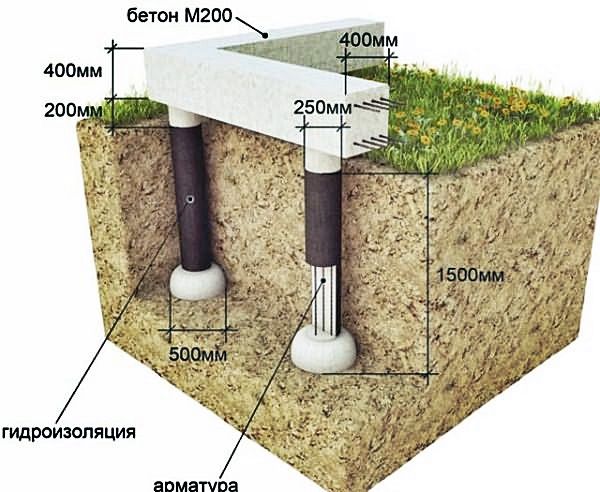

Монолитный столбчатый фундамент

Монолитное основание – это система опор, расстояние между которыми заполнено песком, щебнем, а потом залито бетоном.

Опоры опалубки к низу расширяются, поэтому схема того, как сделать столбчатый фундамент своими руками, в случае монолитным основанием меняется. При строительстве небольших участков целесообразнее вместо ям выкопать единый котлован.

Дренажная подушка на него изготавливается по стандартной схеме: утрамбованные слои песка и щебня. В неё немного углубляется система армирования. Так как уложить прутки в вертикальную опалубку сложнее, сначала устанавливается арматурная конструкция.

Армирование фундамента

Для «ботинка», который служит в качестве опоры, делают опалубку: изготавливаются щиты из ДСП или ОСП, а также укосины от стен или дна котлована. Проблем с заливкой бетона в один слой не возникает.

После того, как уступы становятся достаточно прочными, начинается монтаж опалубки. Устанавливаются и связываются между собой щиты. Для установки небольших конструкций обычно хватает пары укосин.

Монтаж опалубки

Внутрь короба закладывают полотна гидроизоляции, а затем внутрь послойно заливают бетон. Каждый слой составляет 25-30 см и тщательно утрамбовывается. До полного заполнения опоры допускать засыхание слоёв нельзя.

На этом заливка заканчивается. Опалубка снимается через неделю, а столбы набирают прочность в течение 4 недель. Последний этап – установка ростверка, который позволит распределить нагрузки между столбами.

Для засыпки фундамента можно использовать выкопанную землю или глину. Она укладывается в несколько слоёв, каждый из которых утрамбовывается.

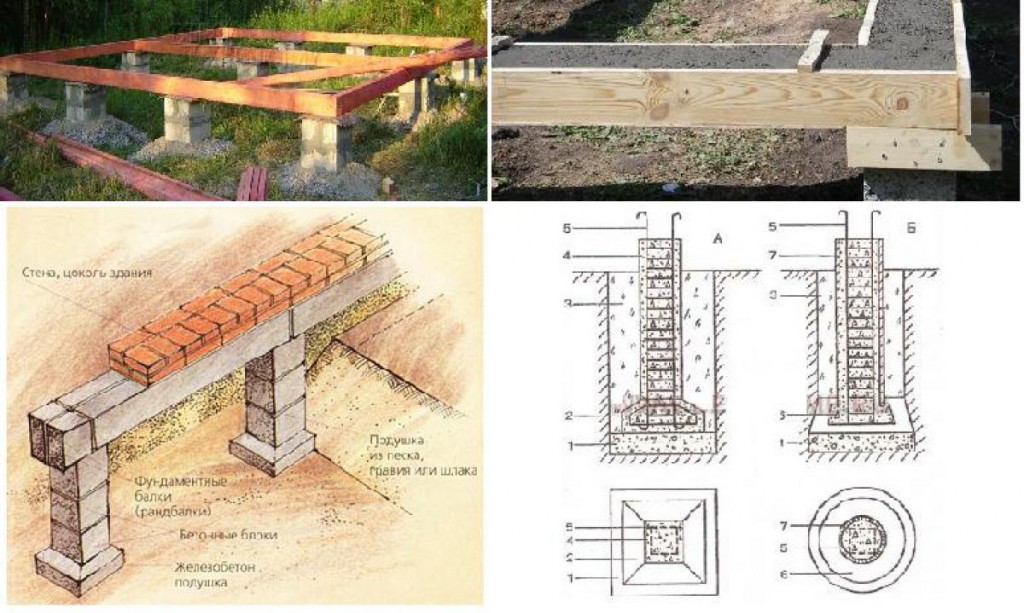

Кирпичные колонны

Этот фундамент лучше для каркасного дома, находящемся на большом удалении над грунтовыми водами, и в случае отсутствия перемещения грунтов — иначе колонны начнут разрушаться. Для строительства таких колонн применяют кирпич-железняк.

Как и при возведении бетонных заливных колонн, предварительно роются широкие ямы под них, на дно которых укладывают и утрамбовывают песчаный слой и щебень (подушка). Далее их заливают нетолстым слоем бетона, на который начинают класть кирпич.

В данном случае кладку опор для дома можно выполнить двумя способами. В первом случае укладка производится на бетонный плотный слой без башмака, во втором — на бетонный башмак. Во втором случае необходимо предварительно залить бетонный башмак довольно приличной толщины и дождаться его затвердения. Итоговый размер (сечение) опор для каркасного дома из кирпича составляет 25х25 см (кладка с 2 кирпичами в одном ряду), для больших и тяжелых строений может быть выполнена кладка в 4 кирпича в ряд (38х38 в сечении), при этом необходимо установить в столб арматуру для усиления конструкции и повышения прочностных характеристик.

При этом важно, чтобы столбы кирпичной кладки были идеально вертикальными. В процессе кладки необходимо все время контролировать вертикальную плоскость при помощи отвесов, уровнями, лазерными измерительными приборами. Иначе опора может быстро разрушиться под нагрузкой.

Обустройство столбчатого фундамента

Идеально подходит столбчатый фундамент для каркасного дома. Это самый правильный выбор для тех, кто желает сэкономить на строительстве. Для возведения столбчатого фундамента для каркасного дома используют один из двух типов монтажа:

Монтаж столбчатого фундамента под каркасный дом своими руками проводится легко и быстро. Он получается очень прочным благодаря столбам, которые находятся в зонах пересечения несущих стен и в областях, где на основу будет оказана наибольшая нагрузка. Можно смело сооружать каркасник на столбчатом фундаменте, который был построен на плотном грунте. Такое основание не зря заслуживает к себе повышенное внимание, так как оно отличается быстротой монтажа, хорошей надежностью и привлекательной стоимостью. Если же был неправильно определен грунт, и в какой-то момент он начал вспучиваться, то данный фундамент перестанет качественно выполнять свою главную функцию. Чтобы построить каркасный дом на столбчатом фундаменте, следует проделать такую работу:

• Нужно сделать ямы. Под трубы их следует бурить, а под столбы в форме квадрата — выкопать.
• Дно котлована следует засыпать несколькими слоями из щебня и песка. Полученные подушки тщательно утрамбовать.
• Столбы из дерева и трубы покрыть битумной гидроизоляцией. После их опускают в выкопанные траншеи и засыпают.
• Если используются железобетонные столбы, то потребуется установка опалубки. Данная конструкция необходима и для бутового камня.
• Бутовый камень после укладывания заливают строительным раствором.
• Далее следует уложить увязанную арматуру.
• После этого можно приступать к заливке бетона. Эту работу проводят в несколько этапов. Каждый новый слой разрешается заливать лишь после того, как будет утрамбован предыдущий.

Бетон должен полностью высохнуть перед тем, как приступать к строительству дома.

Фальш-цоколь по столбам фундамента

Получившаяся конструкция фундамента каркасного здания имеет существенный недостаток – продуваемое подполье. Для снижения теплопотерь в полах нижнего уровня в этом случае изготавливается забирка – конструкция, имитирующая полноценный цоколь, не несущая нагрузок от стен жилища. Существуют технологии фальш-цоколя:

• каркасная – аналог вентилируемого фасада, облицовка крепится на брус, металлический профиль, фиксируемый к столбам фундамента
• кладка – кирпич (только керамический), клинкер, ширина кладки 12.5 см
• комбинированная – периметр подполья зашивается бюджетным листовым материалом (ЦСП, ОСБ), поверхность которого оклеивается керамогранитом, гибким камнем, клинкером, ПВХ плиткой

В любом варианте наличие продухов обязательно для естественной вентиляции. В подполье по умолчанию отсутствуют отопительные приборы, земля промерзает полностью. Теплоизоляция забирки не требуется, отмостка необходима для отвода стоков (паводковые, ливневые воды). Рулонная гидроизоляция позволяет повысить ресурс облицовки забирки, отмостки. Рубероид заходит под сайдинг, клинкер, опускается до земли, запускается под брусчатку, бетонную стяжку, тротуарную плитку отмостки.

Технология столбчатого фундамента может применяться для каркасного дома, надворных построек. Следуя приведенным рекомендациям крайне сложно ошибиться в технологии строительства.

Столбчатый фундамент для каркасного дома

Считается, что самая дорогая часть зданий – это несущая система, т. к. для её постройки необходимо большое количество раствора, арматуры, времени и сил. Но существует очень бюджетный и надежный вариант – это столбчатый фундамент для каркасного дома, который легко можно построить своими руками с минимальными финансовыми затратами.

Главным образом, этот фундамент является наиболее практичным, т. к. его можно использовать на грунте любого типа. Если на песчаной почве не рекомендуется строить дом на монолитном основании или ленточном, то столбовые опорные системы можно обустраивать даже на таких «зыбучих» поверхностях. Рассмотрим основные преимущества такой конструкции:

1. Можно устанавливать без дополнительной системы гидроизоляции. В отличие от монолитного, который нужно при помощи дренажных систем дополнительно защищать от подтопления, опорные столбы в этом не нуждаются;
2. Ленточно-столбчатый фундамент легко ремонтировать своими руками. По нормам, косметический ремонт можно проводить каждый год, а капитальный раз в пять лет. Обращаем внимание, что для лент и монолита требуется использовать специальную технику подкопа, в это же время для опор нужно просто установить дополнительный армирующий пояс;
3. Низкая стоимость. Устройство такой несущей системы можно осуществить из кирпича, пеноблоков, раствора, асбестоцементных плит и даже строительного мусора, залитого цементом. Купить материалы можно в любом строительном магазине или на рынке;
4. Скорость возведения. Даже простой незаглубленный ленточный фундамент должен сохнуть по меньшей мере неделю, не говоря уже про более тяжелый – монолитный. Свайный винтовой и столбчатый требует только нескольких дней для застывания раствора между проветриваемыми швами строительного материала (если не используется заливной вариант).

Но у такого каркаса есть и некоторые недостатки. Во-первых, эта конструкция считается не ГОСТированной, т. е. могут возникнуть проблемы с оформлением документов на строительство такого домика. Во-вторых, его можно использовать только для легких построек.

К примеру, для дачи, гаража, забора, под сарай или деревянный дом из бруса или бревен. В-третьих, в такой системе нельзя оборудовать подвал.

Народные умельцы всячески пытаются устранить этот минус конструкции, но при этом они уменьшают несущую способность и без того «легкой» опорной системы.

Нужно отметить, что в холодных регионах нужно дополнительно закрыть цоколь, иначе здание будет продуваться снизу, теряя большое количество тепла. Утепление может производиться различными материалами, начиная от пенопласта и заканчивая фанерными листами с фиброцементными панелями.

Существуют различные варианты возведения такого фундамента. Основными параметрами для классификации является глубина залегания и технология строительства. У столбов может быть два способа размещения:

1. Мелкозаглубленный;
2. Глубинный.

Столбовой поверхностный или мелкозаглубленный фундамент из кирпича удобно использовать для дополнительных построек или различных частей дома (под веранду, бытовку, или для строительства бани). Он закладывается всего максимум на 70 сантиметров ниже, чем уровень промерзания грунта. Используется на каменистых грунтах.

Глубинный считается более практичным в виду своей устойчивости.

Он применяется для жилых помещений, но также может подойти для беседки или простого дачного домика. Устанавливается на метр ниже уровня промерзания грунта.

Именно по такому уровню в основном обустраивается опорная система для влажных глинистых почв, которые могут подмывать основание столбов.

По конструктивной особенности фундаменты ТИСЭ делятся на:

В монолитном образуется специальная песочная подушка, которая заливается раствором бетона. Вся система армируется при помощи металлических прутьев, после в раствор вставляются колонны, которые также нужно залить. Так образуется цельная система. Её углубление зависит от возможностей хозяина и тяжести дома.

Сборный может состоять из газобетона, кирпича, блоков ФБС. Это самый простой вариант, но не слишком надежный. Глубина и остальные размеры определяются не только потребной несущей способностью, но и размерами, которые имеют используемые в строительстве фундаментные блоки.

Видео: заливка столбчатого фундамента

Рассмотрим, как сделать своими руками столбчатый сборный фундамент из блоков ФБС:

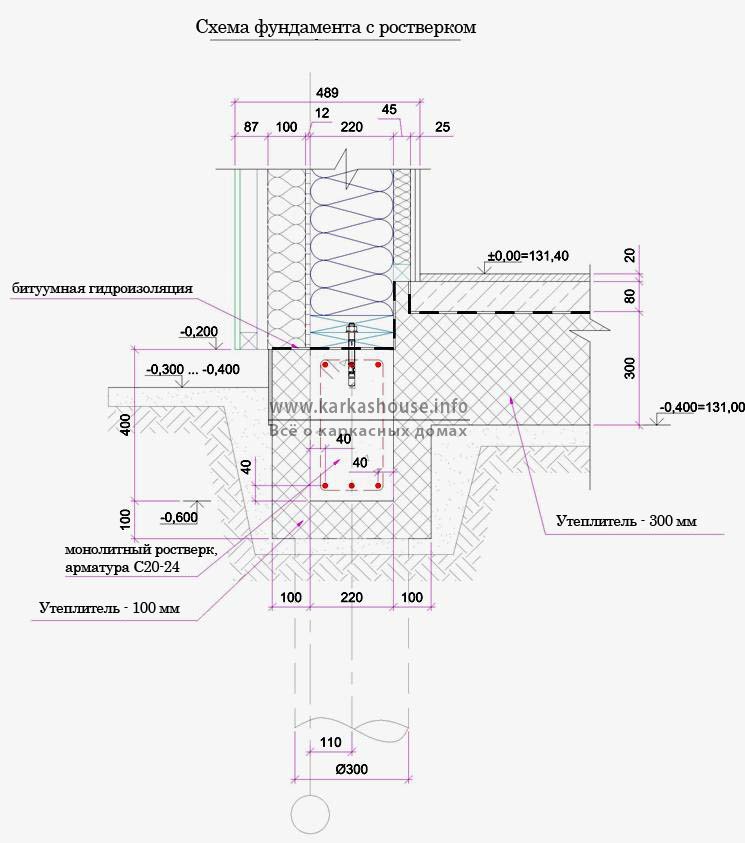

Чтобы обустроить опорно-столбчатый монолитный фундамент с ростверком под колонну, понадобится дополнительно проводить определенный расчет и армирование системы. Пошаговая инструкция:

Это отличный вариант для строений, материалом для которых стал сруб или пенобетон. По себестоимости у него немного выше цена, чем у сборного, зато больший срок эксплуатации и показатель надежности.

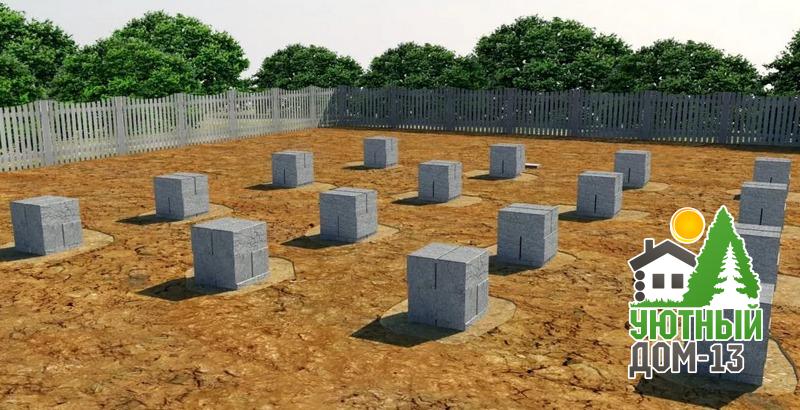

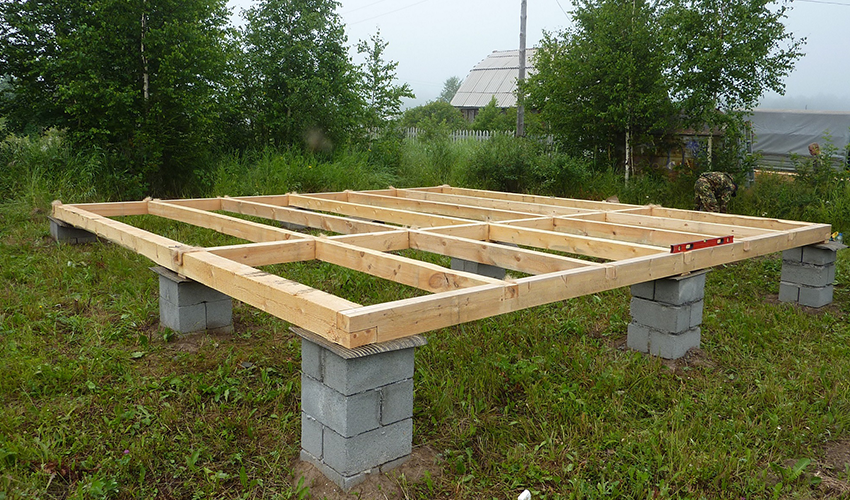

Как сделать незаглубленный фундамент?

Обустройство столбчатых фундаментов незаглубленного типа считается наиболее простым. Для него не придется выкапывать скважины. Достаточно снять верхний слой почвы и можно приступать к монтажу опор.

Процесс возведения такого основания своими руками делится на несколько этапов:

1. Нанесение разметки. Определение местоположения будущих опор.

2. Обустройство песчаной подушки под каждым столбом. Песок выкладывается слоем не менее 15 см и тщательно трамбуется.

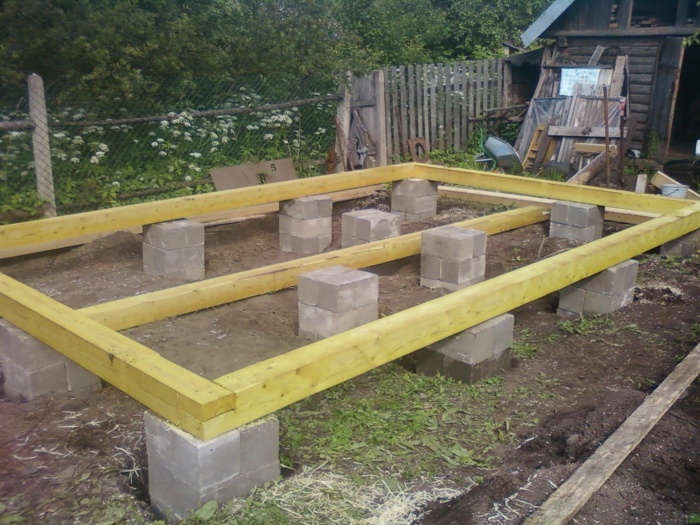

3. Монтаж опор. Чаще для этого используют бетонные блоки размером 200×200×400 мм. Они выкладываются двумя рядами в шахматном порядке. Для скрепления блоков используют густой цементный раствор.

4. Гидроизоляция столбов.

Подробнее технология возведения незаглубленного основания описана в видеоролике.

Столбчатый фундамент своими руками

Почему же при строительных работах выгоднее всего строить столбчатый фундамент под каркасный дом своими руками?

• Во-первых, в отличие от фундаментов ленточного или ростверкового типа высыхает гораздо быстрее и дает меньший процент усадки.
• Во-вторых, по стоимости он не уступает, а даже выигрывает перед фундаментами другого типа. К тому же если сделать столбчатый фундамент своими руками, можно избежать значительных затрат на тяжелую технику или дорогостоящие строительные бригады и оплату их деятельности.
• В третьих, опоры фундамента можно возводить не одновременно, а в порядке очередности.

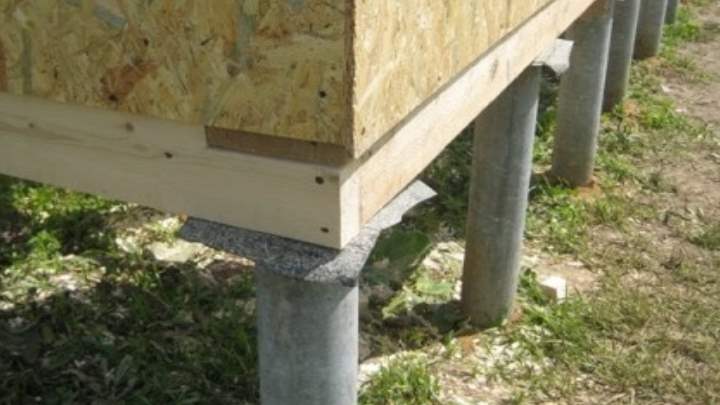

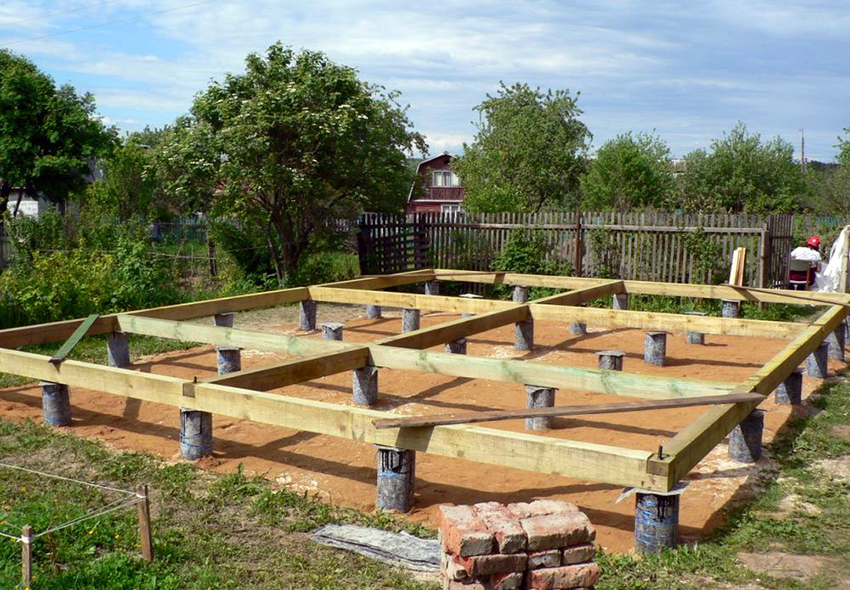

Столбчатый фундамент из труб своими руками. Столбчатый фундамент из труб своими руками можно возводить независимо от времени года. Также есть возможность частично заменить или отремонтировать опору, когда дом будет готов, равно как и укрепить одну или несколько опор дополнительно.

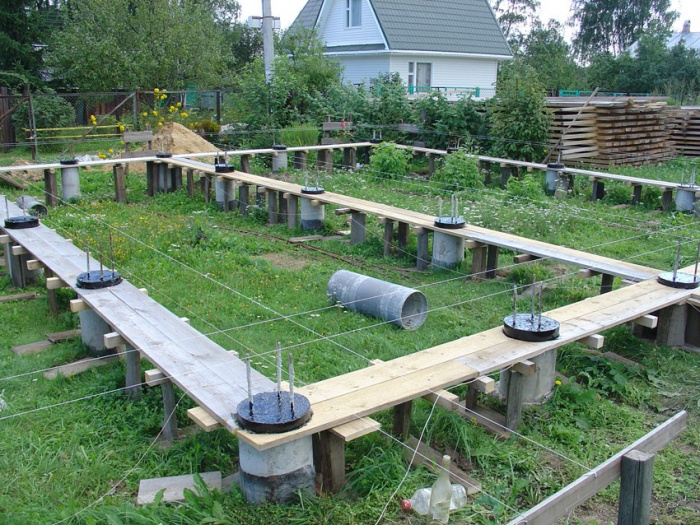

Опалубка для монолитного столба

В сухие и неосыпающиеся ямы допускается заливка бетонной смеси без устройства опалубки. В домашнем строительстве лучше использовать низкосортные недорогие доски, опалубку из которых не жалко буде оставить в яме, – то есть устроить несъёмную опалубку. Изготовить опалубочные щиты можно из любого доступного материала:

• Доски;
• Древесно-стружечные мебельные плиты, можно б\у;
• Фанера;
• Плоский шифер;
• Листовой металл.

Щиты опалубки можно заготовить вне ямы, а затем установить и укрепить. Доски можно намочить, чтобы они не тянули влагу из заливаемого бетона.

Опалубка из щитов бывает заводского изготовления, она очень удобна в применении, бывает разных размеров, иногда комплектуется крепёжными элементами. Единственный недостаток – довольно высокая цена.

Пластик или металл, асбоцемент или керамика – не принципиально, но внутренний диаметр трубы должен быть не менее 100 мм.

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.

Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

• строительная рулетка;
• уровень;
• отвес;
• угольник;
• шнур;
• деревянные колышки.

Земляные работы выполняются:

• заступом;
• киркой;
• ручным буром;
• остроконечной лопатой;
• шуфельной лопатой.

В процессе строительства фундамента потребуются:

• бетономешалка;
• опалубка – деревянная, металлическая или пластиковые панели;
• вёдра;
• бочки;
• лейки;
• трамбовки;
• кельмы;
• тёрки;
• зубила;
• щётки;
• кисти;
• молоток;
• клещи;
• расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

• цемент;
• песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
• арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
• рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части — 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

• заглубленный – устанавливается на участках с глубоким промерзанием грунта (на всю глубину этого слоя), а также где пучинистые земли или грунтовые воды;
• мелкозаглубленный (при глубине промерзания до 400-700 мм) – для слабопучинистых грунтов или где половина уровня занимает песчано-гравийная насыпь;
• незаглубленный – для него нужно только подготовить песчаную подушку, применяется там, где грунт не пучинистый или слабопучинистый.

Преимущества и недостатки

Как утверждают строители и сами застройщики, столбчатые фундаменты для каркасных сооружений имеют массу достоинств:

• для его строительства не потребуется много расходов, так как установка опор потребует в два раза меньше средств, чем возведение ленточной основы;
• опорные элементы фундаментной конструкции можно устанавливать поэтапно;
• строительные работы можно вести своими руками, без привлечения бригады и специальной техники;
• столбчатый фундамент быстрее высыхает, дает минимальную усадку;
• работы по возведению опор разрешается вести в любых погодных условиях;
• имеется возможность для ремонта или замены столбов.

К сожалению, имеются и определенные недостатки. Под зданием на таком фундаменте отсутствует возможность обустройства подвального или гаражного помещения. Кроме того, если строительство ведется в регионе с сильными ветрами, рекомендуется выполнить строительство забирки.

Стенки из недорогих материалов позволят уменьшить затраты на утепление при устройстве пола в каркасном доме, возведенном на столбчатом фундаменте.

Что необходимо знать перед установкой?

Столбчатый фундамент требует соблюдения строительных технологий, как и любой другой этап каркасного домостроения. Перед тем, как начать работу, необходимо провести исследование почв, на которых будет стоять будущее здание. Делается это для того, чтобы определить вероятность движения почв после установки постройки. Чем тяжелее дом, тем больше вероятность постепенной утрамбовки земли и некоторой деформации каркаса и самих стен.

Каркасные постройки относятся к легким, 1 м² дома будет весить не более 15 кг. А вот бетонная стена такой же площади имеет вес около 1 тонны. Как видите – разница огромная, однако если почвы глинистые, мелко-песчаные или рядом проходит подземная река, фундамент следует дополнительно укрепить.

Перед устройством основы, у вас на руках должен быть план. Вы должны четко понимать, где будут несущие стены, как внутренние, так и внешние. Именно под этими стенами необходимо будет ставить столбы, которые примут на себя наибольшие нагрузки. Также столбы ставятся на углах, в местах соединения стен, и под пролетами, если расстояние между ними больше 2,5 метров.

Обратите внимание, что столбы могут быть как квадратной формы, что считается более традиционным, так и круглой формы. При этом размер сечения будет отличаться. Для столбов прямоугольной формы подойдет размер сечения 250-400х250-400 мм, а для круглой формы его можно сделать меньше, тогда диаметр составит 200-250 мм. Кроме того, перед установкой необходимо определиться с исходным материалом для столбов.

Возможные ошибки

Самые распространенные ошибки при самостоятельном возведении:

• неправильный расчет нагрузок от несущих конструкций;
• строительство столбчатой основы на подвижных неустойчивых грунтах;
• монтаж без подошвы.

Чтобы не допустить первые две ошибки, нужно перед началом работ проконсультироваться со специалистом. Что касается отсутствия подошвы, то такой вариант допускается, если все столбы будут иметь расширение к нижней части.

Много важной и полезной информации о столбчатом фундаменте найдете здесь.

Определяемся с конструкцией

На основании проделанной работы по определению типа грунта и глубины его промерзания можно решить, какая конструкция фундамента каркасного дома оптимальна в данном месте.

1. На глинистых грунтах и мелкопесчаных устанавливают свайный фундамент. Он фиксирует конструкцию в прочных слоях ниже уровня подземных вод.
2. На сильнопучинистых суглинках и пылеватых породах хорошо работают плитные основания с мелким залеганием. Они играют роль «лодочки», способной держаться на плаву и удерживать дом в одной плоскости по всей площади конструкции.
3. Скальные, крупнопесчаные, хрящеватые грунты сами по себе служат прочным основанием, поэтому не требуют основательного фундамента — ленточного, мелкозаглубленного и столбчатого будет достаточно.

При наличии грунтовых вод выбирают особые виды водостойких бетонов и используют дополнительную гидроизоляцию стен фундамента. Если УГВ высокий, следует отказаться от подвала. Кроме этого, целесообразно устроить систему дренажа по всему участку или непосредственно у дома: по периметру выкапывают траншею, по ней лишняя жидкость уходит в заданном направлении.

Подготовка под полы

Если по каким-то причинам Ваш фундамент будет выстаиваться несколько месяцев до момента сборки каркаса, то уплотнить местный грунт внутри фундамента стоит сразу после его заливки. Тогда грунт еще выстоится и естественным образом немного уплотнится. Коммуникации в дом заводить желательно до уплотнения грунта, чтобы не пришлось потом заново разрывать, зарывать, уплотнять.

Это не обязательно, но фундаменты под опорные столбики лаг можно заливать сразу с фундаментной лентой. На них нужно не много бетона, а после ленты обычно остается. Можно также залить не фундаменты под каждый столбик, а одну тоненькую ленту (полосу) под несколько столбов сразу.

Это позволит сэкономить немного времени, так как не придется сбивать опалубку под каждый маленький квадратный фундамент.

По материалам сайта: , , , , , ,
