Ворота Складные Горизонтальные Своими Руками

Особенности производства складных ворот Аполло

Специалисты Аполло имеют большой опыт по поставке готовых, а так же проектированию и изготовлению складных ворот. Мы заказываем комплектующие у российского производителя Дорхан (DoorHan), что обеспечивает приемлемые цены на изделия. Наличие собственного производства позволяет изготовить подобные ворота в кратчайшие сроки.

Ворота, несмотря на внушительные размеры, несложно открываются вручную. Для их автоматизации используются привода двух типов — рычажный и цепной.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

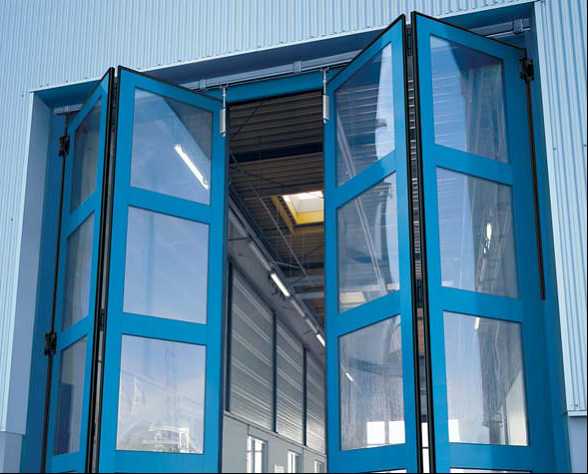

Складчатые ворота Ryterna

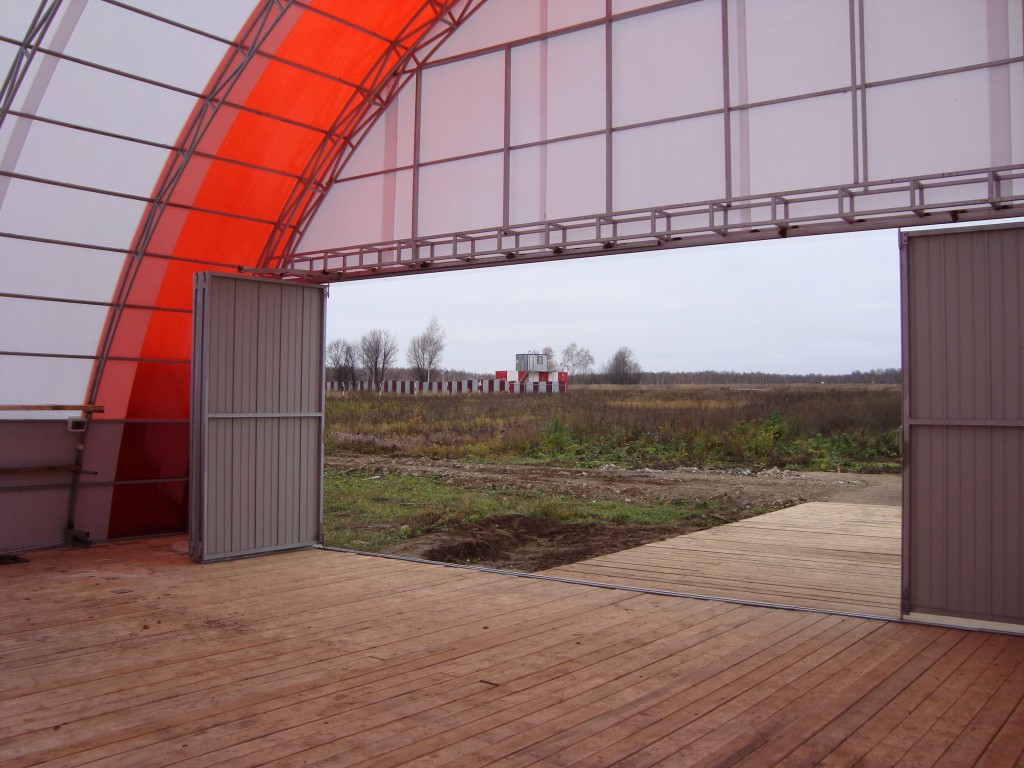

Складчатые ворота – одно из лучших решений для промышленных объектов. Они отлично подойдут для проемов, служащих для хранения и передвижения крупногабаритных машин, негабаритных грузов.

Конструкция складчатых ворот построена по принципу «гармошки»: створки соединены друг с другом последовательно, а при сложении полотна сгибаются на петлях, образуя зигзаг. Горизонтально открываемые ворота-гармошка позволяют перекрыть огромную ширину проема, а в открытом виде створки не загромождают пространство.

Складчатые ворота «гармошка» выполнены из панелей, расположенных по вертикали и соединенных друг с другом особыми петлями. Для сохранения тепла ворота имеют уплотнитель по периметру полотна и в местах стыков. Ворота можно оснастить противоударными окнами, врезать калитку.

Особенности и преимущества складных стеклянных дверей и окон

Конструкция моделей-гармошек очень проста. Она собирается из нескольких секций, которые складываются буквально одним прикосновением. Внешне подобные изделия действительно похожи на музыкальный инструмент – гармошку. После их установки комната или терраса приобретает красивый и необычный вид, независимо от стиля и особенностей обстановки. Дополнительные преимущества стеклянных складных дверей и окон гармошек:

• возможность воссоздать на террасе или веранде эффектный панорамный вид;

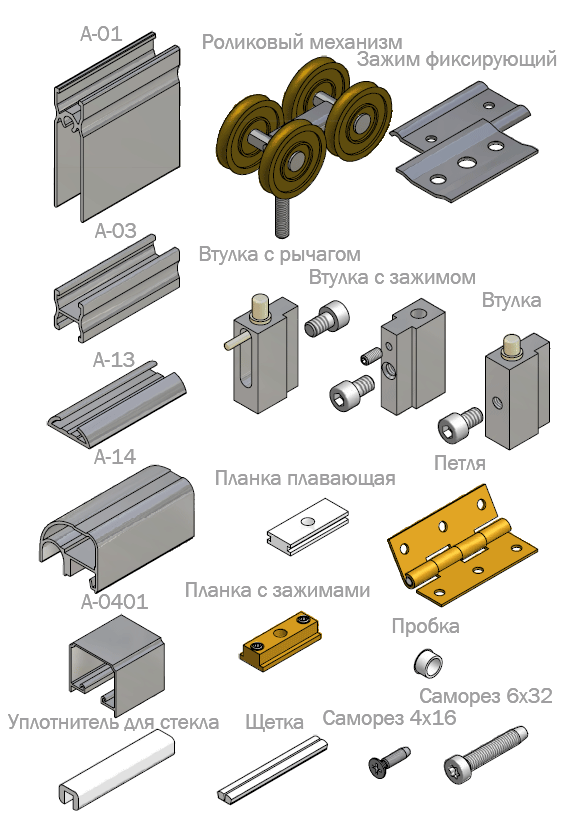

• оснащение функциональной фурнитурой премиум-класса немецкой марки ROTO. Благодаря ей для открывания/закрывания конструкций практически не требуется прилагать усилий;
• большое разнообразие вариантов исполнения, с различным количеством секций.

Деревянная гармошка может оснащаться теплым и герметичным стеклопакетом. После ее установки уровень теплоизоляции помещения возрастает, что особенно актуально для загородного жилья. Увеличивается и шумоизоляция – жильцы получают дополнительную защиту от посторонних уличных звуков.

Но при заказе складных стеклянных дверей и окон требуется помнить, что в сложенном положении они занимают определенное место. Это следует иметь в виду при продумывании обстановки и планировке помещений.

Оставить заявку Предварительный расчет

Чем обусловлена цена на автоматические складные двери

Автоматические складные двери нашей компании решают не только вопрос пространства, но и вопрос стиля. Они оригинально смотрятся в любом интерьере, становясь изюминкой.

Складная дверь состоит из нескольких частей, которые соединены петлями. Движущиеся ролики складывают дверь, закрытая дверь не смотрится громоздко. Складываться дверь может в виде книжки и гармошки. Также в автоматическую складную дверь можно внести стекло, что сделает ее еще более изысканнее.

Стекло используемое для изготовления таких дверей бывает различных видов, все они являются материалами высокопрочными и высококачественными. Благодаря такому материалу как стекло можно создать любой стиль, любой декор.

Профили автоматических складных дверей изготавливают из таких материалов как алюминий, дерево и пластик. Каждый вид хорош, и изготовлены из материала хорошего качества, и являются изделиями высокой прочности и надежности.

Наша компания изготавливает такие двери и без каркаса. Для таких видов складных дверей используют особо прочные материалы. Складная дверь, собранная из цельного стекла выглядит еще более необычно – такой элемент интерьера точно будет предметом для восторга.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

• распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

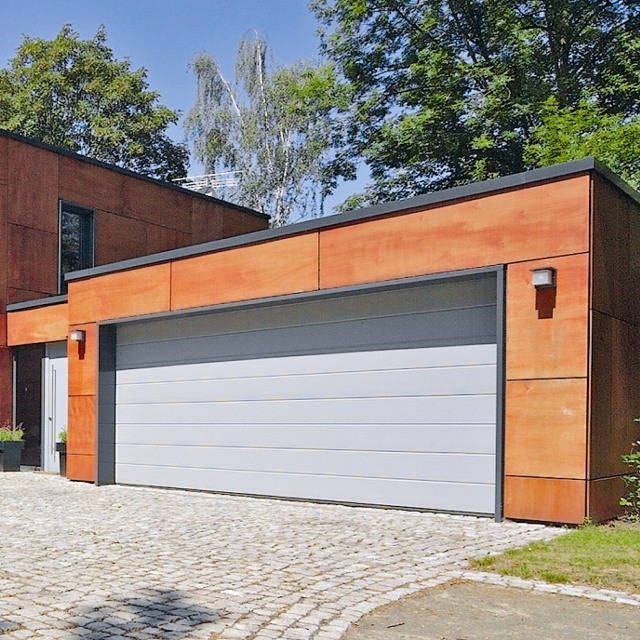

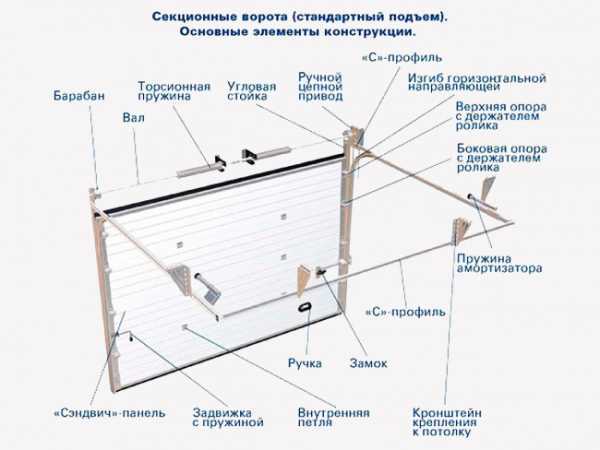

• секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

• рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

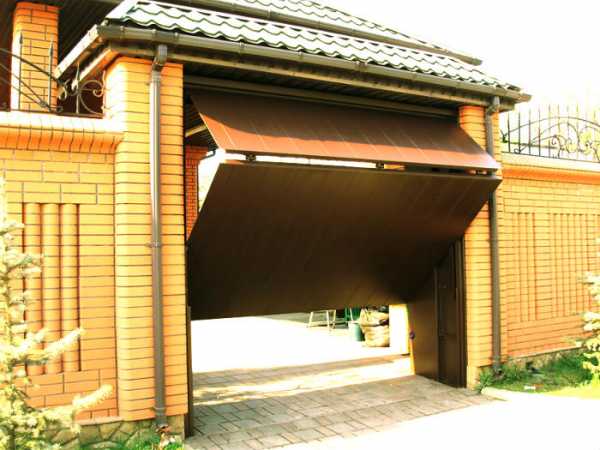

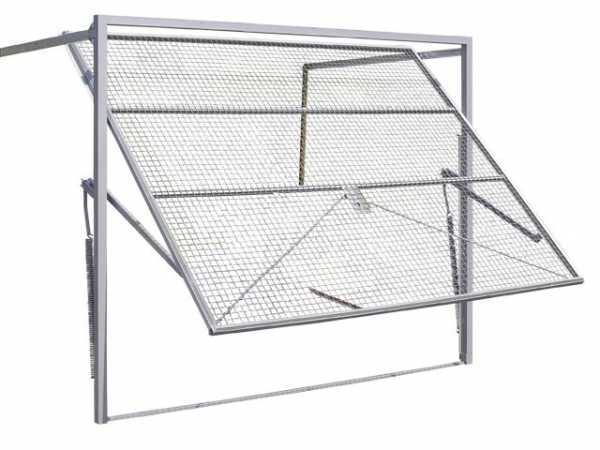

• подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

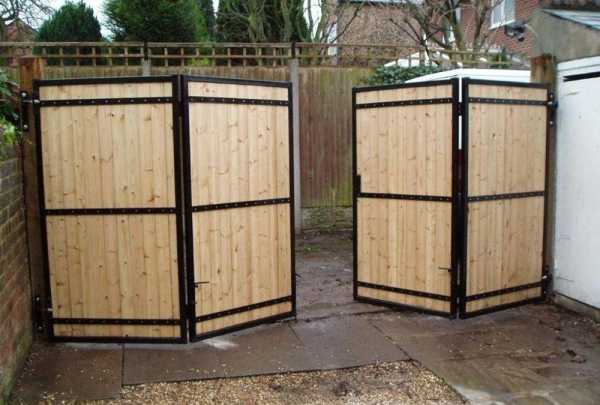

• складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

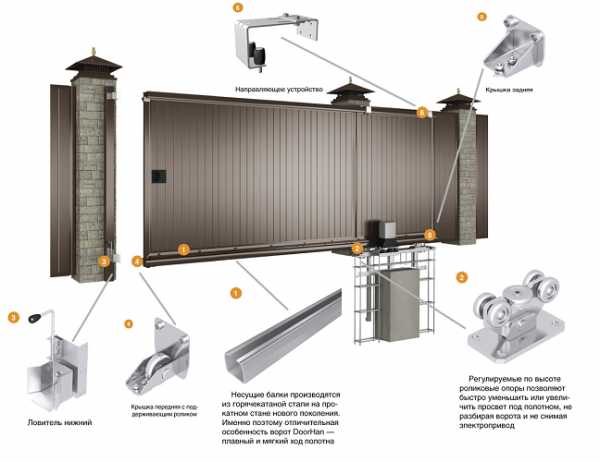

• сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Виды складывающихся дверей

Складные двери любого типа устроены несложно. Состоят они из отдельных полос, подвижно соединенных между собой. Одна из полос — крайняя правая или левая — закреплена неподвижно. Все остальные вверху (иногда и внизу тоже) имеют небольшие ролики, которые вставляются в направляющую. При приложении усилия, ролики скользят по направляющей, заставляя сегменты складываться. В зависимости от того, как и где закреплены ролики, раскладные двери бывают двух типов: «гармошка» и «книжка».

Виды складывающихся дверей: книжка и гармошка — вот в чем разница

Если ролики закреплены в середине каждой ламели двери, получается дверь-гармошка. При этом каждый фрагмент поворачивается вокруг оси, на которой и закреплен ролик. Складки получаются мелкие — примерно в ширину стены (чуть больше или меньше — зависит от модели и параметров стены). Ширина ламели складной двери этого типа составляет 8-20 см. Самый распространенные — шириной  12-15 см, остальные встречаются реже. Высота стандартная для двери порядка 220-230 мм, ширина — минимальная — 50 см, максимальная — 600 см. Есть более высокие модели — для складных перегородок.

Гармошка

Длинна полотна легко корректируется — увеличением или уменьшением количества сегментов, вплоть до создания складных перегородок. Только один момент: в длинных дверях/перегородках необходимы две направляющие — вверху и внизу. В противном случае при работе механизм часто заклинивает.

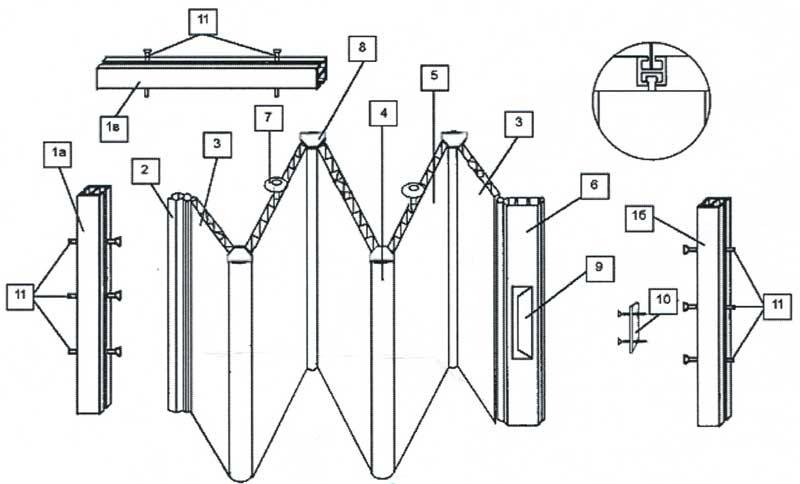

Устройство двери-гармошкой

Плюс складной двери-гармошки — невысокая цена. На стандартный дверной проем есть множество предложений с ценой порядка 2-3 тысяч рублей. Есть, естественно и более дорогие. Срок службы — около 5 лет. Самая распространенная поломка — выход из строя роликов. В самых дешевых моделях они из мягкого пластика. В результате и двери «шумные» и стираются быстро. Как обычно, стоит выбор: дороже и, возможно, более качественно, или дешево.

Книжка

Двери-книжка отличаются более крупными фрагментами. На стандартный дверной проем их идет не более двух частей. В этом случае ролики крепятся через одно сочленение, причем — на месте стыка. В таком случае получается, что дверное полотно складывается, напоминая страницы книги. Та часть, которая не имеет роликов, выдвигается в помещение.

Складные двери-книжка: принципиальное устройство

В сложенном состоянии двери-книжка занимают больше места, чем «гармошка», но такой тип устройства имеет свои плюсы. Фрагменты двери-гармошкой не получится сделать из очень толстого материала: сама конструкция не позволит. Потому они чаще всего сделаны из пластика, МДФ. При самостоятельном изготовлении могут использовать фанеру и другие подобные материалы. Отсюда и область применения — чаще всего используют в качестве двери в подсобные помещений — типа кладовок, могут быть установлены как двери в самодельной душевой кабине. В этом случае пластик — один из лучших материалов: обеспечивает герметичность, не боится повышенной влажности, хорошо моется, возможно — с применением моющих средств. В качестве межкомнатных дверей или перегородок такие двери ставят тогда, когда они только разграничивают пространство: характеристики по звукоизоляции практически «никакие».

Двери-книжка могут быть сделаны даже из массива дерева. Во-первых, ролики используются более солидные, во-вторых — конструкция не накладывает ограничений по толщине. Потому двери-книжка могут быть из дерева, стекла, металлопластика. Причем, при использовании специальной фурнитуры металлопластиковые складные двери могут использоваться как входные: так как обеспечивают достаточную степень безопасности. Их часто ставят в доме как выход на террасу или во внутренний двор. Недостаток таких систем:солидная цена. Комплект фурнитуры на одну дверь-книжку из металлопластика стоит порядка 550-600$. Обычные же чуть дороже стандартного полотна. Есть варианты и за 3-4 тысячи рублей. Их можно использовать в качестве межкомнатных дверей, ставить в шкафы.

Технические параметры для складных дверей типа «книжка»:

• Длина — до 7 м при использовании деревянных систем (со стеклом или без) и до 6 м в металлопластиковых системах.
• Высота деревянных — от 800 мм до 3000 мм; меаллопластиковых — от 640 мм до 2400 мм.
• Ширина одной створки в деревянных от 440 мм до 1200 мм; в металлопластиковых — от 490 мм до 940 мм.
• Количество створок — от 2-х до 7 .

Есть еще один тип дверей, экономящих пространство — раздвижные. О том, какие они бывают и как их устанавливать можно прочитать тут.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Принцип устройства

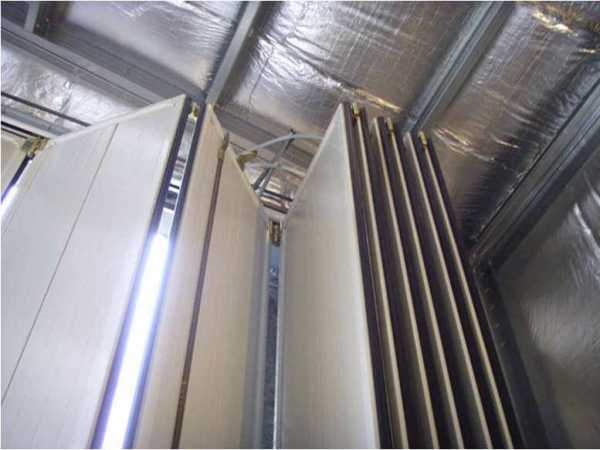

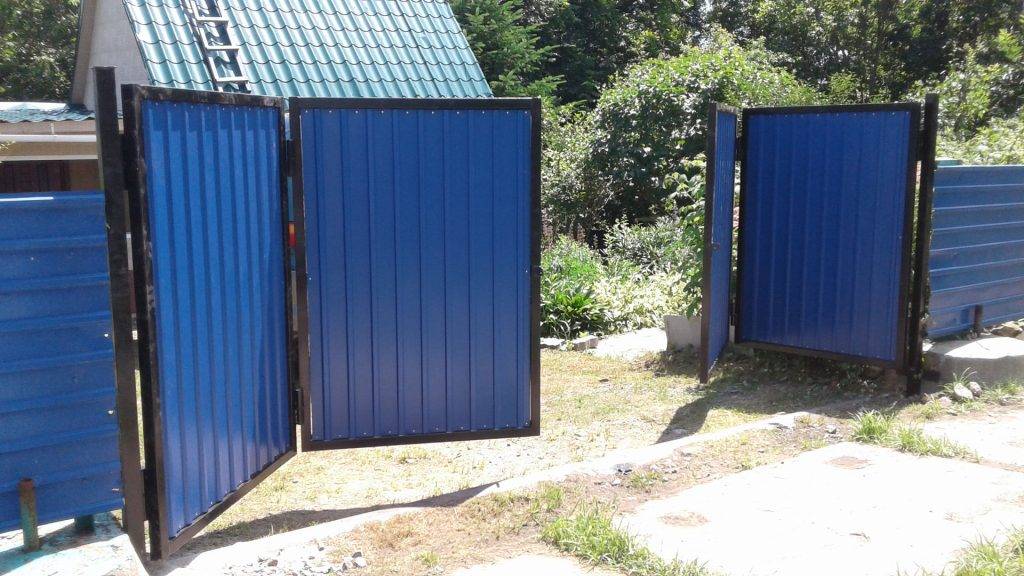

Складные ворота, работающие по принципу «гармошка», состоят из нескольких панелей. Они скреплены между собой гибким плотным материалом (резина, плотная ткань и т. д.) и навесами. Панели двигаются вдоль проема по одной или двум направляющим с помощью ролика.

Существует множество фирм, занимающихся производством складных ворот «гармошка» по индивидуальным заказам. Обычно они производят их из сэндвич-панелей. Такой материал обладает хорошей шумо- и теплоизоляцией.

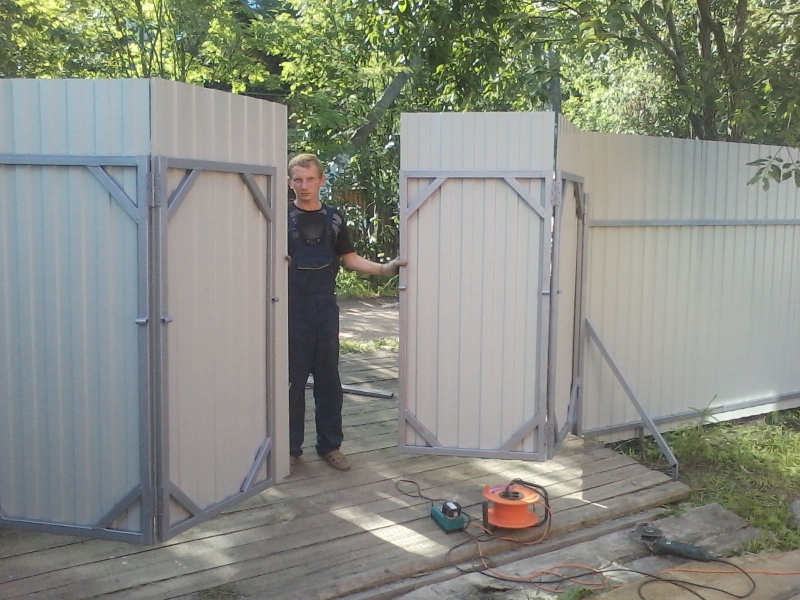

Ниже описана подробная инструкция, как можно своими руками сделать гаражные складные ворота.

Необходимый материал для ворот гаража

• Два швеллера. Они будут использоваться в качестве стоек.
• Два металлических ролика на подшипниках для движения створок по направляющей.
• Швеллер или уголок, который будет использоваться в качестве направляющей. Размер зависит от подобранного ролика.
• Профлист или листы оцинкованного железа для облицовки.
• Пенопласт или минвата для утепления.
• Трубка металлическая круглая, прямоугольная или уголок подходящего размера для каркаса панелей ворот (диаметр 25 мм для трубы).

Необходимые инструменты для работы

• Рулетка, уровень и уголок для разметки.
• Сварочный аппарат полуавтоматический мощностью 220 Вт.
• Шуруповерт и дрель для крепежа.
• Болгарка для нарезки металла и зачистки швов после сварки.

Размеры

Параметры дверной конструкции типа гармошка подбираются в зависимости от размеров самого межкомнатного прохода. Но чаще всего производители создают проекты дверей под проемы стандартных размеров.

Типовые размеры дверей гармошка:

• Высота — 2000-2500 мм;
• Толщина — 6-12 мм;
• Ширина — 700-900 мм;
• Ширина секции створки — 100-150 мм.

Многие производители комплектуют свою продукцию дополнительными секциями дверного полотна. Они могут пригодиться для обустройства нестандартных входных проемов.

Рекомендуется перед покупкой изделий сделать замеры проема, а еще лучше сделать дверь гармошку по индивидуальному заказу. В этом случае заказчик сам определяет материал изготовления, элементы декора, вставки, цветовую гамму и прочие нюансы.

Принцип работы

Главная особенность данных конструкций – присутствие особых панелей, которые соединяются при помощи гибкого материала, например, такого как плотная ткань или резина. Нынешний рынок наполнен большим ассортиментом готовых конструкций. Возможно производство и по индивидуальному заказу.

Самым популярным материалом, используемым для изготовления изделий, считаются сендвич-панели. Главное их преимущество в том, что они имеют тепло- и звукоизоляцию.

Еще одно важное преимущество складных ворот, что они обладают простотой монтажа. Это позволяет их изготовить своими руками и тем самым уменьшить затраты на покупку готовых конструкций.

Инструменты, необходимые для сборки панелей:

• Дрель ручная;
• Шуруповерт;
• Сварочный аппарат;
• Кисть для грунтовки.

Из материалов же понадобятся труба квадратного сечения, грунтовка, металлопрофиль, уголки, петли. Для крепления изделия к стенам необходим двутавр.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Последовательность изготовления

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

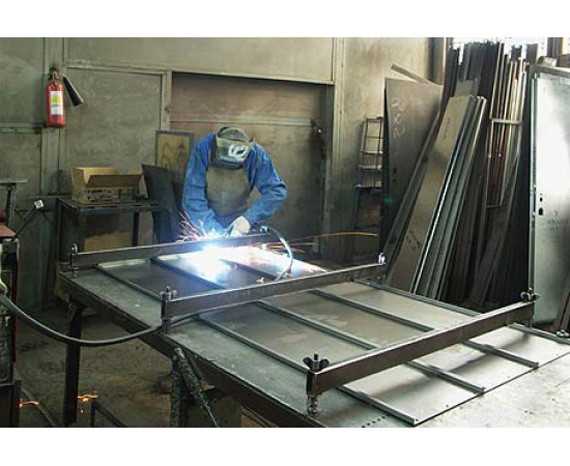

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

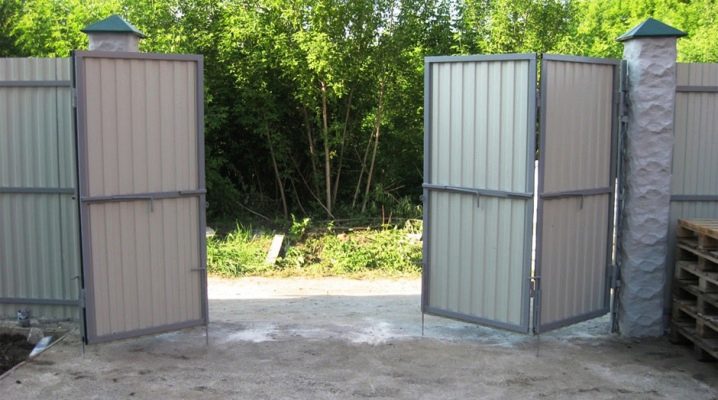

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.
