Ворота распашные металлические с калиткой: фото и инструкция по монтажу

Разновидности конструкций кованых заборов

Красивые кованые заборы изготавливаются из металлических прутьев, которые размещаются на небольшом расстоянии друг от друга, образуя изящную защитную конструкцию.  Никакие другие виды ограждений не имеют такого разнообразия узоров и не доставляют такого эстетического удовольствия, как ажурные кованые заборы. Различают три основных вида заборов: защитные, декоративные и комбинированные.

Защитные заборы представляют собой цельные секционные ограждения, которые отличаются прочностью, элегантностью и красотой

Все элементы штампованных секций соединяются посредством сварки. Сборка и монтаж секций  осуществляется довольно просто и быстро. Защитные заборы относятся к разряду недорогих металлических ограждений.

Декоративные заборы отличаются от своих аналогов более высоким художественным уровнем исполнения. Роскошные заборы получаются благодаря применению специального способа отделки железа – художественной ковки

Декоративные заборы отличаются высокой стоимостью, поскольку зачастую изготавливаются по индивидуальному заказу и дизайну, выбранному клиентом или мастером.

Комбинированные кованые ограждения, являющиеся нечто средним между представленными выше вариантами, представляют собой сварные заборы дополненные элементами ковки

Комбинированные заборы сочетают в себе эстетичные качества декоративных ограждений и защитных конструкций.

Как сделать кованые ворота своими руками

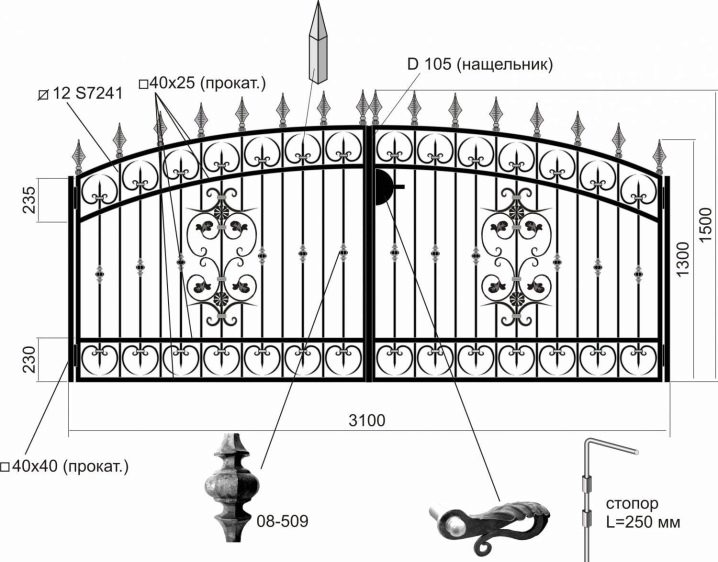

После составления чертежей и закупки материала приступают к изготовлению конструкции. Хозяин должен учитывать, что согнутые и обрезанные детали в конце работ немного увеличатся. Пружинящий материал мастера советуют отжечь, разогреть и остудить – после прохождения таких испытаний он станет более податливым.

Кованые ворота своими руками

Установка столбов

Как сделать кованые ворота своими руками? Для начала нужно поставить опоры. Во избежание провисания створок столбы рекомендуется ставить мощные, а делать их – из металлической трубы с облицовкой кирпичом. Разметку точек монтажа выполняют, учитывая кирпичную обложку трубы. Для этого «накидывают» толщину материала. Ямы для столбов роют глубиной 1 м. Их ширина должна отличаться от конструкции на 10 см (в большую сторону).

Один из вариантов столбов для кованых ворот

После постановки опор их засыпают щебнем и трамбуют поверхность. В ходе работы контролируют перпендикулярность. Пренебрежение этим правилом грозит косо стоящими створками.

Затем готовят раствор в соотношении 1 ч. цемента к 3 ч. песка. Пропорция дана для цемента М300. Смесь материалов разбавляют водой и взбивают дрелью с насадкой до образования однородной массы без комков. Раствор выливают на утрамбованный щебень, еще раз проверяют перпендикулярность и исправляют отклонения, если такие имеются.

После застывания материала выкладывают кирпичи так, чтобы последующий ряд перекрывал швы лежащего ниже. Ориентируясь на высоту завесов, приваривают шинку и выпускают через шов. Для массивной ограды можно установить 3 завеса. Как только застынет шов, начинают выполнять расшивку.

Фигурные створки

Чтобы правильно сделать кованые ворота, необходимо своими руками положить два швеллера размером меньше изделия на 20 см. Детали кладут на ровную поверхность, размеры которой превышают параметры конструкции на 2 м. Процесс укладки швеллеров выверяют уровнем для получения идеальной плоскости, лежащей параллельно земле. Схема конструкции кованных ворот

Следуя чертежам, для радиуса вверху изделия или получения ломаной линии вырезают стойки нужной длины из профиля. Элементы размещают на сварочном месте и после проверки правильности углов сваривают стыки.

Для образования правильных геометрических фигур в ходе укладки деталей важно вымерять диагональ. Для этого воспользуйтесь капроновой нитью – она позволяет делать максимально точные замеры.

Любые несоответствия устраняют молотком и сваривают нижние уголки намертво. Должен получиться треугольник со сваренными верхними углами и прихваченной верхней перемычкой. Для надежной фиксации геометрии лучше вместо перемычки сразу прикрепить арматуру. Далее болгаркой с зачистным диском снимают наплывы сварки, поднимают раму створки и перекладывают на металлический лист. Внутри каркаса скрепляют профильную трубу с листовым металлом.

Для получения ломаной линии выполняют такие действия:

1. линию прочерчивают на металле и режут профиль;

2. отрезок профиля совмещают с листом и боковым профилем;

3. элементы и лист стыкуют при помощи полуавтомата;

4. форму листа корректируют болгаркой с отрезным кругом;

5. детали скрепляют струбцинами, сваривают наглухо и дожидаются остывания;

6. после съёма струбцин срезают арматуру и зачищают наплывы болгаркой.

Радиус

Для того чтобы удалось сделать качественные кованые ворота своими руками, необходимо создать две заготовки створок.

Пример кованых фигур для ворот и калиток

Пройдем весь процесс поэтапно:

1. кладём створку на лист и прихватываем, подобно получению ломаной линии;

2. производим замер верхней планки и срезаем заготовку с добавкой 30 % к нужной длине (это запас для радиуса);

3. для небольшого радиуса схватываем один конец жестко закрепленными тисками и покачивающимися движениями сгибаем метровую трубу диаметром чуть больше профиля;

4. делаем второй радиус, сопоставляя его с первым для одинакового вида;

5. помещаем радиус наверх створки, обрезаем края и прихватываем детали. Проверяем правильность крепежа и обрезаем излишки. Закрепляем створки струбцинами и свариваем, снимаем наплывы и дожидаемся остывания изделия.

Большой радиус при помощи изгиба не делают. Для его получения вырезают заготовку с надбавкой 30 % и под острым углом с одной стороны производят зарезы. Деталь зажимают по краю и мягко давят на 2-й край.

Пики и спиральный прут

Изготовление пик начинается с нарезки заготовок. Листовое железо разрезают на квадраты и корректируют форму шлифмашинкой. Для лучшего качества пики делают объёмными:

• на высокотемпературном огне доводят заготовки до белого каления;

• осветленные заготовки расплескивают на наковальне молотом;

• остужают пику на воздухе или в холодной воде – для закалки изделия.

Погрешности устраняют путем подтачивания граней. Спиральный прут для крепления пики делают из отрезка 4-гранника. После разогревания в горне тисками зажимают место расположения спирали и в точке ее окончания позиционируют лекальные тиски. Их проворачивают вокруг 4-гранника и за каждым оборотом получают один виток. Для симметричности всех элементов при работе с каждым из них подсчитывают количество оборотов. Процедуру заканчивают рихтовкой.

Приме кованых пик для ворот и калиток

Убедившись в совпадении конструкции с эскизом, ее полностью сваривают и по всей длине крепят с тыльной стороны ворот. Швы с поверхности ограды снимают шлифмашиной и удаляют малейшие капли и наплывы. Створки обезжиривают, грунтуют и окрашивают.

Виды ковки

Ковать можно двумя способами: холодным и горячим.

Холодная

На металл воздействуют специальным оборудованием, не поддавая воздействию высоких температур. Холодная ковка гораздо дешевле горячей, поскольку детали повторяются и не имеют сложных рисунков. Створки, сделанные этим способом, продаются в магазинах. Их просто приваривают к готовому каркасу.

Самые популярные детали холодной ковки:

• Лоза. Имитирует ствол растения.
• Пластилин. Прутья без граней, имитация ручной лепки.
• Барокко. Комбинированный вариант. Детали имеют от 4 до 8 завитков, дополняются острыми пиками, лепестками.
• Побег лозы. Металлические прутья переплетаются по спирали.
• Вензель. Фигурный элемент, напоминающий символ доллара.
• Витая труба. Выполняется имитация заплетенной косы.
• Корзинка. Легкие вставки из нескольких тонких прутков, переплетенные между собой.

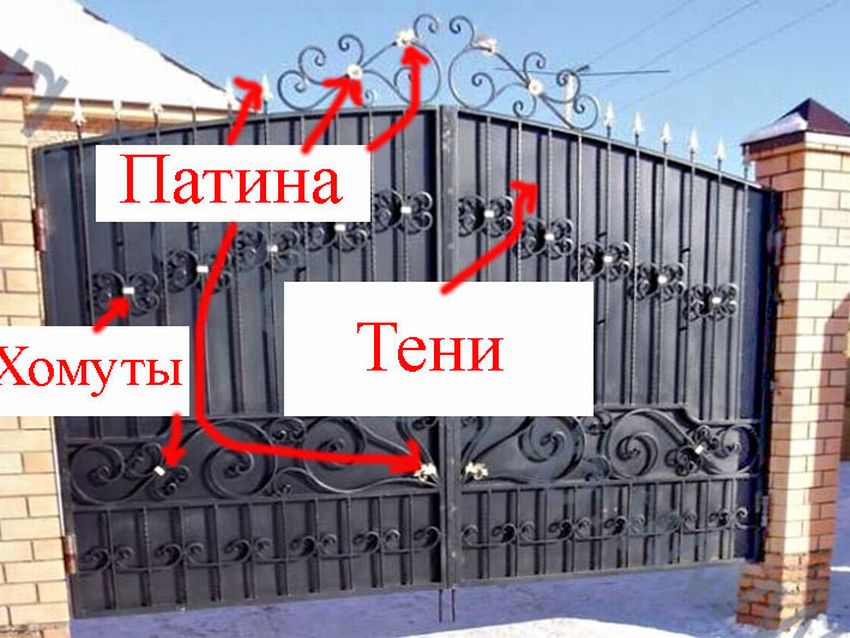

Даже на простых кованых воротах встречаются:

• литые хомуты;
• крученые квадраты;
• бублики;
• пики.

Оборудование для холодной ковки стоит недорого. При желании его можно взять в аренду и научиться работать с металлом.

Горячая (художественная)

Так с железными заготовками работали еще в старину. Художественная ковка отличается от холодной тем, что ковать металл нужно под действием высоких температур. Раскаленное сырье более гибкое. Из него проще оформлять разные ажурные композиции, узоры.

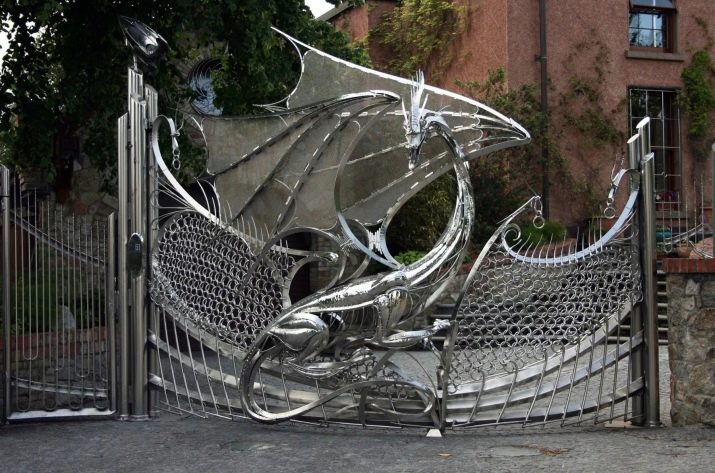

Именно художественная ковка позволяет создавать композиции, не имеющие аналогов. По сроку службы они в разы превосходят сделанные холодным способом.

Заказчик может предоставить образец или эскиз, по которому кузнец создаст конструкцию.

Горячая ковка требует от мастера точности, опыта, поскольку передержанный в огне металл теряет прочность, становится хрупким и считается дефектным.

Единственный минус – высокая цена.

О технологических процессах способов ковки вы узнаете из статьи: «Кованые заборы для частного дома».

Инструменты и материалы

Для того чтобы сделать кованные калитки или ворота своими руками, вам понадобятся такие инструменты:

• электро- и газосварка;
• мощные тиски, закрепленные на надежной недвижимой поверхности;
• небольшие тисы с длинным рычагом. Можно использовать и с короткими рычагами, но тогда работать будет сложней.

Из материалов вам потребуется профильная труба, листовой металл с толщиной от 1 мм, четырехгранник, электроды, готовые металлические декоративные элдементы, уголки. Материалов купите с запасом, на 30% больше рассчитанного количества. Можно попробовать договорится сдать остатки в точке продажи этих металлических изделий.

Из чего состоят ворота и какие инструменты используются при монтаже

Любые распашные ворота с калиткой состоят из следующих элементов:

• каркас – основа ворот, которая крепится к столбам или к забору;
• обшивка – материал, которым заполняется каркас;
• петли, при помощи которых каркас крепится к опорным столбам;
• столбы;
• запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.

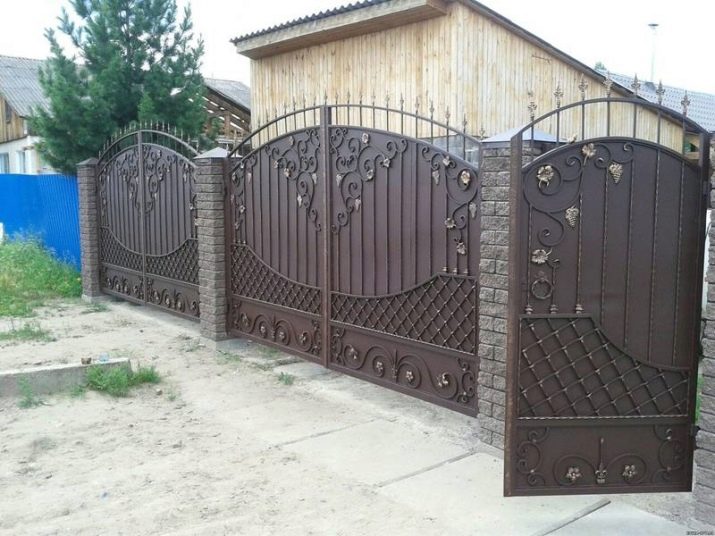

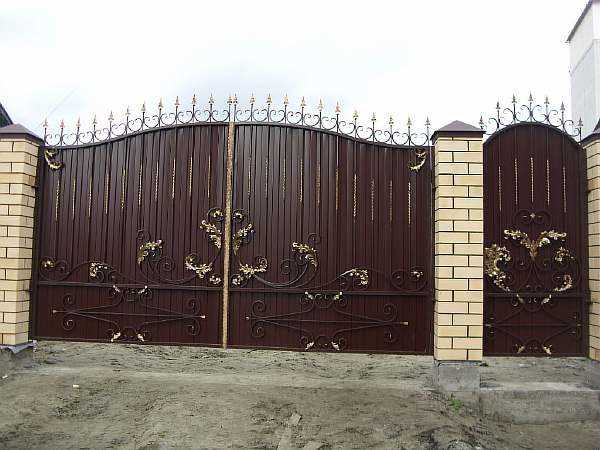

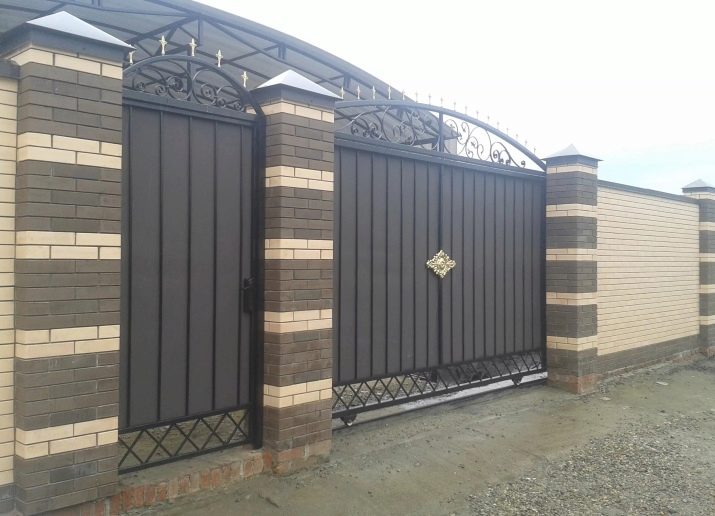

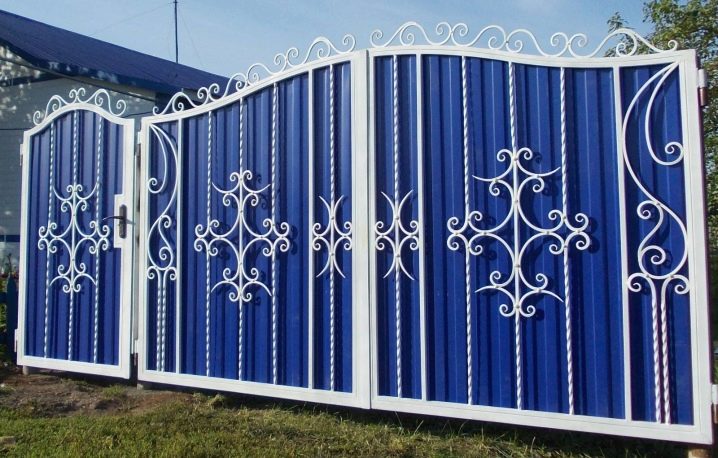

Современный дизайн металлических распашных ворот с калиткой

Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.

Навешивание калитки

Теперь можно приступать к навешиванию калитки, с этой целью будут использоваться точечные навесы. Изделия состоят из двух составных элементов, один из сегментов оборудуется штырём, а у другого есть паз. Сегмент, оборудованный штырём, следует соединить посредством сварки с вертикальными профилями основы. Элемент, оснащённый пазом, таким же образом соединяется с установочной частью изделия. Образовавшиеся в результате работы сварные швы следует тщательно зачистить.

Закрепление навесов на элементы конструкции следует производить до установки каркаса на опору, так как в процессе сварки есть вероятность повреждения кирпичной кладки.

Завершающим штрихом будет ровное приваривание навесов и тщательная зачистка поверхностей.

Кованые калитки — основные разновидности конструкций и советы по выбору дизайна изделий

Кованные калитки для дома – это отличное решение для сооружения прочного, долговечного и красивого ограждения. Такая калитка станет оригинальным декоративным элементом, защитит от злоумышленников и обеспечит удобство нахождения на участке. Она должна быть достаточно функциональна, исходя из имеющихся потребностей.

Особенности

Выбирая калитку для загородного участка, необходимо учитывать такие моменты:

• предназначение – декоративное ограждение, защита от посторонних взглядов, уличной пыли, сооружение непроницаемого забора и т. д.;
• особенности ландшафта – ровная площадка, холмистая местность или монтаж на заранее подготовленный фундамент. Это влияет на сложность изготовления монтажа и в конечном итоге цену на кованную калитку;
• климатические условия. В зависимости от местного климата калитка должна быть устойчивой к высоким или низким температурам, повышенной влажности и т. д.

Преимущества и недостатки

Ключевое достоинство заключается в привлекательном внешнем виде. Такие калитки смотрятся солидно и стильно. Калитка может быть оснащена дополнительными декоративными элементами, улучшающими эстетические качества. Это дает возможность реализовать различные дизайнерские идеи.

В сети присутствуют разнообразные эскизы кованных калиток. Можно изготовить конструкцию по готовому эскизу или разработать собственную уникальную модель.

При грамотном расположении прутков в конструкции, калитка обеспечит высокий уровень безопасности, не уступая глухим высоким заборам.

За счет изготовления из металла такие конструкции отличаются прочностью и долговечностью. Они способны служить десятилетиями, особенно при надлежащем уходе.

В магазинах, где можно купить кованную калитку, как правило, дополнительно предлагают различные защитные покрытия, позволяющие значительно продлить срок службы изделия, и сделать его более эстетичным.

Основной недостаток конструкций – относительно высокая стоимость. Такая калитка обойдется несколько дороже простого ограждения и ворот из дерева или профилированного листа. Но, этот недостаток компенсируется долговечностью конструкции.

Разновидности

Кованая калитка может быть изготовлена из разных материалов по различным технологиям. В том числе, нужно учитывать климатические условия. Как правило, устанавливают изделия высотой порядка 2 м.

Наиболее распространены стальные калитки решетчатой конфигурации. Они и хорошо выглядят, и надежно защищают участок. Также довольно популярны кованые калитки с профнастилом или поликарбонатом.

Кованая калитка может быть оснащена роллетным полотном. Это особенно удобное решение для автовладельцев за счет возможности автоматизации. Такие изделия элементарны в эксплуатации, быстро производятся и устанавливаются.

Советы по выбору

Выбирать конструкцию необходимо на основании собственных предпочтений и потребностей. Калитка может быть практически полностью глухой, так и с достаточно широким пространством между прутками.

От конструкции и размеров очень сильно зависит стоимость. Также по желанию заказчика изделие может обладать всевозможными узорами и прочими декоративными элементами.

Вместо прутьев калитка может быть оснащена деревянным полотном, которое смонтировано на кованный каркас. Но, металл и дерево значительно отличаются износостойкостью и долговечностью. Поэтому деревянные элементы стоит обработать защитным лакокрасочным материалом, чтобы исключить риск развития процессов гниения.

Металл очень гармонично смотрится в сочетании с камнем и кирпичом. Кованые ворота очень хорошо подойдут для каменного или кирпичного забора.

Монтаж

Оптимальным вариантом является заказ монтажа калитки у того же мастера, который ее изготовил. Но, можно установить ее и своими руками, если необходимо сэкономить.

В первую очередь следует подготовить надежную основу под забор. В идеале должно быть основание из бетона, камня, кирпича или металла. При наличии несущих столбов, следует установить калитку на имеющуюся опору посредством сварки.

В определенных случаях имеется только фундамент. В данной ситуации нужно предварительно установить столбы, выполняющие функцию несущих опор. Столбы можно вкопать или приварить, в зависимости от доступных изделий.

Между землей и калиткой необходимо выдержать определенное расстояние – не менее 7-10 мм. Это обеспечит нормальное открывание калитки после усадки. Последняя произойдет в любом случае. При правильно подобранном расстоянии даже в случае перекоса и усадки за несколько лет эксплуатации, калитка будет нормально функционировать.

Выбор опор

Металлические опоры круглого или квадратного сечения более 60 мм. Они долговечны, не требуют дорогой защитной обработки, стойко переносят воздействие факторов окружающей среды. Также отличаются невысокой стоимостью и хорошей транспортабельностью.

Кирпичные столбы. Они смогут выдержать повышенную нагрузку, но внутри такой конструкции устанавливается дополнительная опора из металла круглой или квадратной формы, а потом заливается бетоном. Приваренная к опоре арматура будет выступать креплением для кованых секций.

Как ухаживать за коваными воротами

Материал, из которого выполнены ворота, не нуждается в дополнительном уходе. При условии если изначально он был обработан качественным антикоррозийным покрытием.

Поэтому основными видами ухода являются регулярное мытьё ажурных элементов при помощи шланга с водой, смазывание подвижных элементов и, при необходимости, покраска ворот, чтобы освежить цвет и придать им более эстетический вид.

Важно помнить, что если помимо кованых элементов в декоре присутствуют другие материалы (дерево, камень, пластик), то за ними следует ухаживать отдельно, в зависимости от из особенностей.

Кованые ворота без сомнения стильный и красивый элемент. При чём они всегда выглядят солидно и никогда не выходят из моды.

Советы и рекомендации

Хоть разработка эскиза будущей конструкции ворот и является одним из самых важных шагов, но прежде чем приступить к нему необходимо решить, какой из всевозможных типов конструкции будет наиболее подходящим для участка.

Для этого потребуется произвести расчёты и учесть некоторые параметры:

• Уровень конструкции. В зависимости от назначения высота конструкции может варьироваться от 1,5 до 3 м: небольшая подходит для декоративных изделий, а ворота трехметровой высоты обеспечивают наивысший уровень безопасности.
• Ширина. Зависит от ширины подъездной дороги, а также от общей ширины участка: чем она больше, тем шире ворота.
• Параметры и дизайн ограждения.
• Функционал конструкции. Это наиболее важный пункт для расчётов, определяющий расстояние между секциями, наличие калитки внутри ворот, механизм движения створок и их тип.

И только после учёта всех этих параметров можно приступать к разработке эскиза или выбору готовых ворот у производителя.

Ещё один немаловажный аспект – сочетание кованых ворот с изгородью.

Приятным бонусом служит то, что кованые конструкции прекрасно смотрятся с различными типами заборов:

• Живая изгородь в сочетании с коваными воротами придаёт загадочность и оригинальность входной группе участка, особенно если эта изгородь формованная. Но и простое переплетение вьюнов также может придать участку неповторимый вид сказочной усадьбы.
• Сочетание кованых ворот с кованым забором не редкость, но такой тип входной группы не может обеспечить должный уровень приватности, а если затратиться на сплошной тип изгороди, то это будет довольно дорогостоящим приобретением.

• Выход из данной ситуации в плане финансовых сбережений – использование профнастила. Но существенный минус заключается в том, что зачастую этот материал наряду с коваными узорами выглядит неуместно и чужеродно.
• Изгородь из кирпичной кладки в сочетании с коваными элементами является одним из лучших решений в плане сочетания ковки и забора.
• Каменная изгородь наряду с кирпичной кладкой донельзя изящно дополняет кованые ворота, но такой тип ограждения довольно дорогостоящий. Выход из этой ситуации – приобретение имитации камня.
• Также очень изящный способ оформить ворота и изгородь в едином стиле – это сочетать элементы ковки на воротах и самой изгороди с другим типом материала, будь то камень или его имитация, древесина, кирпич или профиль.

Не каждый, кто планирует приобрести кованые ворота, имеет возможность или желание заказывать конструкцию по индивидуальным разработкам, иногда проще купить готовое изделие, соблюдая требуемые параметры. Но даже покупка этих конструкций не является лёгким процессом: здесь также важно учитывать большое количество факторов приобретения изделия.

Вот несколько советов, которые могут пригодиться каждому при покупке кованых ворот:

• Функционал изделия является одним из самых важных факторов, которые необходимо учитывать, обращая внимание на индивидуальные эксплуатационные потребности владельца.
• Изделия с низкой ценой очень привлекательны, но лучше отказаться от соблазна их приобретать, так как кованые конструкции с должным уровнем качеств не могут иметь столь низкую стоимость.

• Если цель приобретения кованых ворот не только надёжность, но и желание обратить внимание на входную группу и на то, что за ней кроется, то лучшим решением будет приобретение ярких изделий с необычным дизайном.
• Для тех, кто проживает в суровых климатических зонах, где температура воздуха может быть ниже -30 градусов или выше +30, рекомендуется приобретать оцинкованные конструкции.
• Для тех, кто желает сэкономить на кованых воротах, можно поискать изделия из алюминия. Но не стоит уповать на надёжность и прочность данной конструкции – она скорее станет декоративным элементом, чем препятствием на пути к частной собственности.

Кованые конструкции неприхотливы в уходе, но забота об их техническом состоянии скажется только положительно на эксплуатационных свойствах изделия.

Вот несколько советов по уходу и обслуживанию кованых ворот:

• При появлении пятен ржавчины, паутинки краски и прочих недочётов, что особенно часто случается при негативном воздействии климатических условий на металл, может потребоваться дополнительная покраска. Пятна ржавчины, сколы и дефекты обрабатываются наждачной бумагой до полного очищения, а затем покрываются краской.
• Необходимо раз в год проверять состояние ворот и избавляться от недочётов, дабы не пришлось в будущем проводить их полную покраску или замену.
• Чтобы предостеречь металл от ржавчины, необходимо обрабатывать его специализированными составами.

• Механизм движения также требует ухода, особенно если он оснащён автоматикой.
• Периодически требуется очищать ворота от пыли и грязи.

Именно эти несколько простых действий по уходу за конструкцией могут позволить увеличить их срок эксплуатации на значительное количество времени, а значит, и сэкономить средства и время владельца.

Плюсы и минусы конструкции

Вначале поговорим о положительных моментах:

• Обеспечивается надежная защита от проникновения на огражденную территорию. Один только вид железной преграды способен отбить охоту у злоумышленников проникнуть на чужую территорию.
• Калитки кованые обеспечат индивидуальность, привнесут элемент старины и изысканности. А если еще и ворота будут коваными, то стиль и вкус владельцев непременно оценят.
• Долговечность. Металлическая конструкция способна радовать своим видом владельцев на протяжении десятилетий.
• Изделие не нуждается в постоянном уходе. Достаточно 1 раз в несколько лет подкрасить металл и иногда смазывать петли.
• Разрушить такую надежную преграду будет очень непросто, в отличие, например, от изделия из штакетника.
• Кованые изделия впишутся в любой дизайн ограждения и всего участка.
• Можно создать любой орнамент или узор, какой только возможен.

Сколько стоят кованые ворота и калитки

Итоговая цена зависит от множества факторов:

• Объема и вариантов использования материала;
• Сложности изготовления декоративных элементов;
• Размеров и сложности механизмов ворот;
• Фурнитуры и автоматики;

Не забудьте, что в случае работы автоматики, необходимо будет подключение к электричеству, это тоже дополнительные расходы.

В среднем стоимость готового изделия может достигать 200 или 300 тысяч рублей. Комбинированные образцы стоят значительно дешевле: от 40 000-45 000 рублей. А вы бы хотели установить на своём участке такой элемент? Расскажите о том, какие бы ворота вы установили и почему.
