Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.
Как изготовить откидные ворота для гаража своими руками: чертежи, материалы
Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.
Откидные ворота для гаража каждый человек сможет изготовить самостоятельно
Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?
Виды подъемных сооружений – какие можно сделать самому?
Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.
Подъемно-поворотные ворота практически невозможно сделать самостоятельно Рекомендуем
- Подъемные ворота для гаража – сооружаем удобную и надежную конструкцию
- Односкатная крыша – возводим надежную и недорогую конструкцию самостоятельно
- Железная дверь в доме – как сделать надежную конструкцию своими руками
Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.
Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд. Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов.
Недостатки поворотных систем:
- «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
- необходимость в использовании качественных (а значит, дорогостоящих) материалов;
- большая масса ворот.
Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

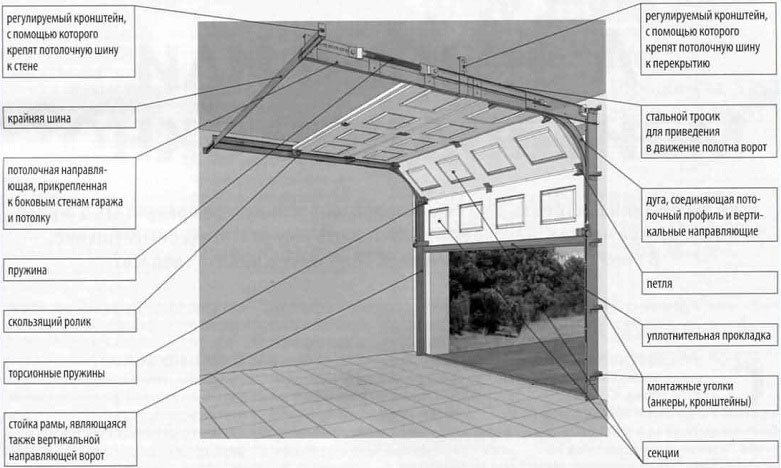

Ворота подъемно-секционного типа
Секционная автоматика относится к популярным разновидностям ворот. Они гармонично смотрятся в небольших помещениях. При открытии полотно поднимается по направляющим и фиксируется под потолком, не занимая окружающее пространство. Зимой подъемно-секционные ворота хороши тем, что не требуют расчистки прилегающей территории для открытия.
Подъемно-секционные гаражные ворота
Помимо экономии пространства секционная конструкция сохраняет целостность автомобиля. Она не цепляет машину створками и имеет высокий уровень защиты от взлома. Так что у злоумышленников не будет шанса похитить авто. Изготавливают врата из сэндвич-панелей. Пустоты между железом заполняют пенополистиролом.
Если входная группа того требует, хозяин может оборудовать ее калиткой с замком и доводчиком. При отсутствии электричества ворота можно раскрывать вручную. Солидные размеры автоматических конструкций позволяют их устанавливать на крупных автосервисах и технических центрах, проездах промышленных зданий и сооружений. Для примера: в ширину секционные ворота могут достигать 7500 мм, а в высоту – 5500 мм.

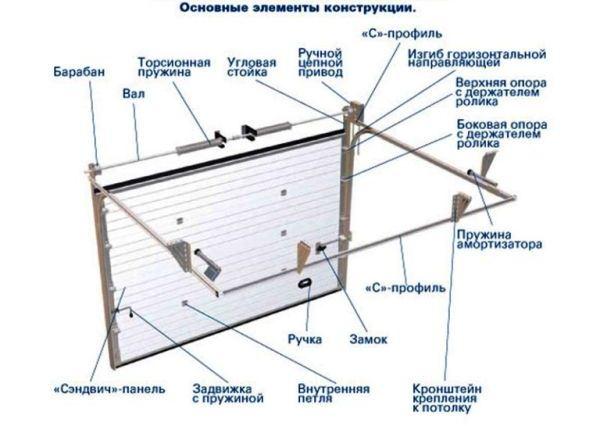

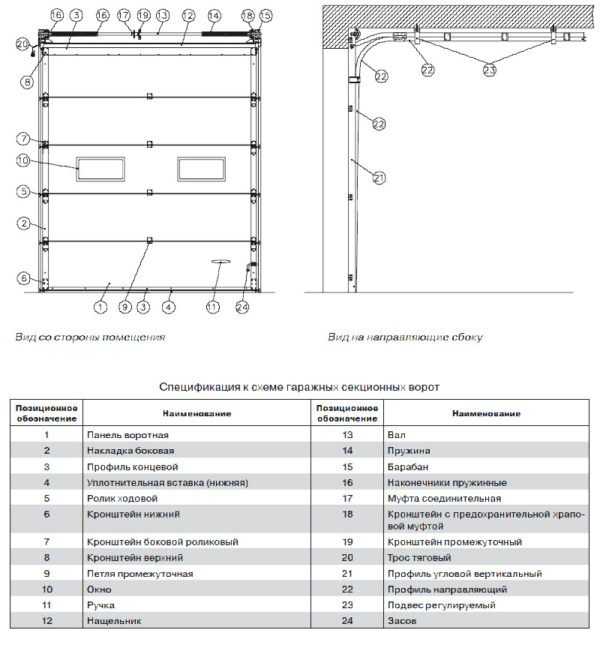

Полотно ворот подъемно-секционного типа собрано из отдельных панелей высотой до 50 см. Сами панели могут быть изготовлены из стали, пластмассы или дерева. Соединяются они шарнирными петлями. Разные подвижные элементы выплавляют из стали и пластика, направляющие создают из нержавеющих материалов. Внутреннюю часть полотна обязательно утепляют.
Основными преимуществами подъемно-секционных ворот являются:
- Высокая прочность;
- Безопасная эксплуатация;
- Простое удобное использование.
Недостаток у этого вида ворот один – сложность самостоятельного изготовления. Но если хозяину так уж хочется иметь секционные ворота, он может приобрести готовый комплект и собрать входную группу согласно инструкции.
Типы ворот
Сейчас широко распространены воротные конструкции двух основных типов: это подъемно-поворотные и подъемно-секционные. Сейчас мы более подробно остановимся на каждом виде.
Подъемно-секционные ворота в гараж
Отметим главную отличительную черту таких ворот для гаража: их створку собирают из отдельных сегментов. Когда подъемно-секционные ворота открываются, панели уходят внутрь гаражного помещения с помощью специальных роликовых направляющих.
Сразу стоит выделить ряд преимуществ такой конструкции.
- Работают совершенно бесшумно.
- В эксплуатации конструкция очень проста, легко мыть.
- Автоматизированная система закрывания и открывания ворот легко и быстро монтируется.
Недостатки тоже есть. Дело в том, что такие конструкции отличаются гибкостью, не могут быть достаточно прочными. Кроме того, их довольно сложно изготавливать и монтировать.

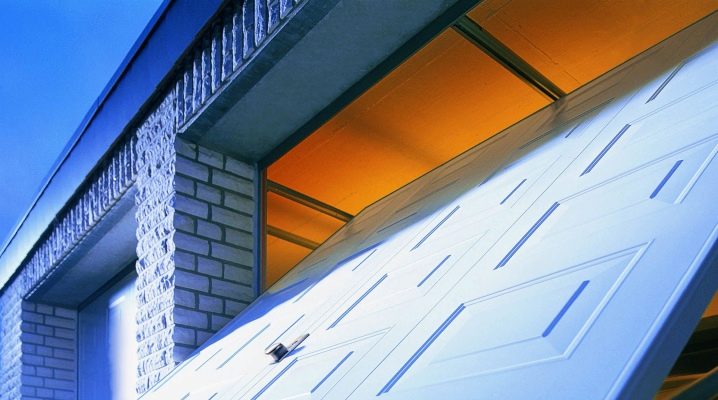

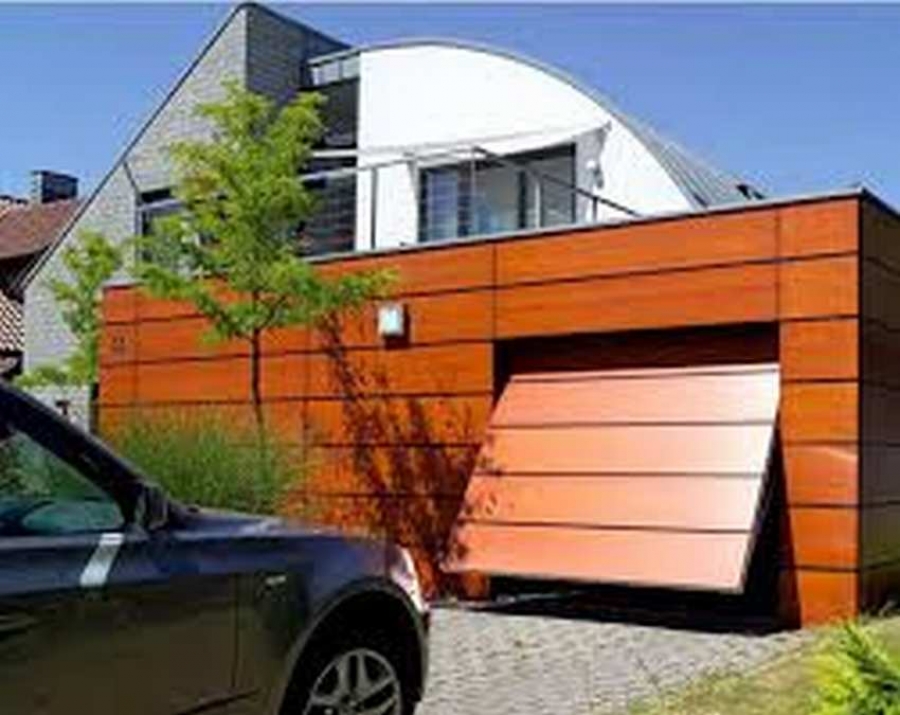

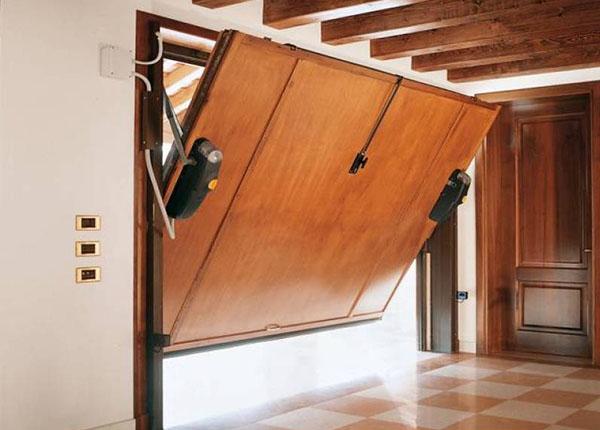

Подъемно-поворотные гаражные ворота
Такая конструкция отличается своей повышенной устойчивостью к любым внешним механическим воздействиям. Весь секрет в том, что створка ворот с подъемно-поворотным принципом действия представляет собой цельную панель. В процессе открывания она поворачивается на 90 градусов благодаря работе специального рычажно-шарнирного управляющего механизма. В результате внизу образуется зазор, через который свободно может пройти человек, проехать автомобиль.
Главные преимущества ворот подъемно-поворотного типа:
- конструкция более простая, поэтому ее вполне можно изготовить своими руками даже без специального инженерного или строительного образования;
- взломостойкость ворот рекордно высокая.
Без минусов здесь тоже не обошлось. Монтировать такую конструкцию достаточно сложно. Придется быть предельно внимательным, сверяться с чертежами и видео. Но все-таки с такой работой можно справиться своими силами. Однако при рекордно низких температурах в зимний период механизм может начать давать сбои в работе. Тут уже надо продумывать систему теплоизоляции, сокращать количество мостиков холода.

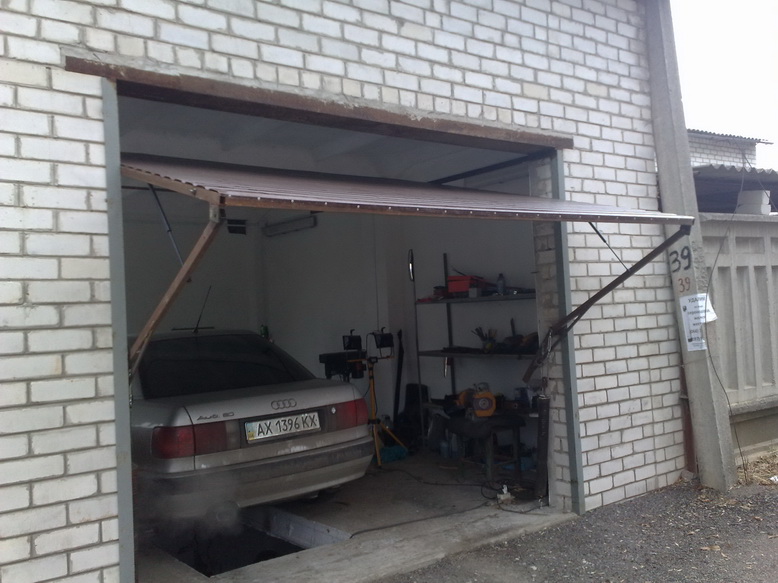

Подъемные ворота на гараж своими руками
Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.
Анализ схемы изготовления
В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.
Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.
Описание принципа работы самодельных подъемных гаражных ворот:
- Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
- Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
- Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
- Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.
Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.
Требуемые расходные материалы
Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.
Для изготовления потребуются следующие материалы и комплектующие:
Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.
Последовательность выполнения работ
После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.
Порядок выполнения работ:
Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.
В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:
Подъемно-поворотные и секционные подъемные ворота: в чем разница?
В целом данные типы ворот похожи, но между ними есть и принципиальная разница, которую нужно знать и учитывать. Главное отличие между ними – в способе подъема. Секционные ворота поднимаются по направляющим роликам, поворотные открываются при помощи шарнирно-рычажной системы. Отличаются они комплектующими и способом монтажа.

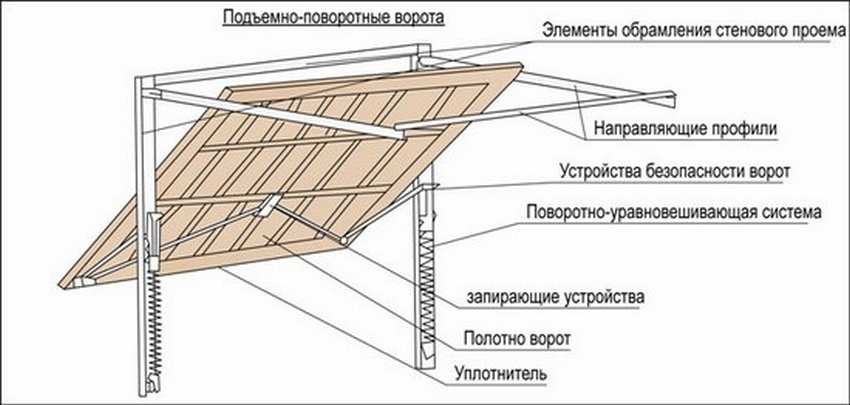

Рисунок 2. Чертеж устройства подъемно-поворотных ворот.

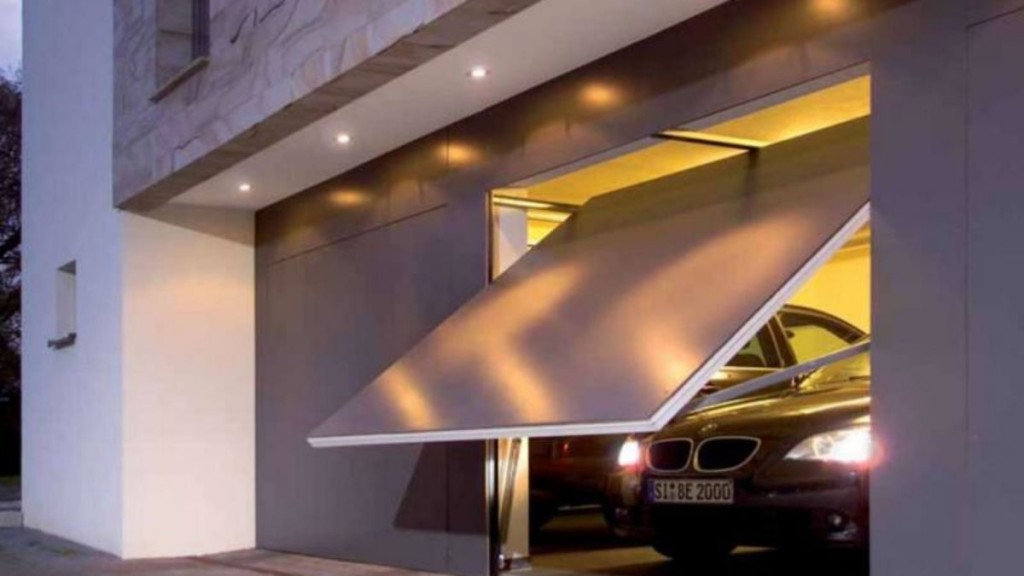

Подъемно-поворотные модели не только стильно смотрятся, но и очень удобны.
Несмотря на то что секционный тип имеет большую гибкость и подвижность и он даже надежнее поворотного, все же для самостоятельного изготовления лучше выбирать подъемно-поворотный. Дело в том, что самостоятельно изготовить секции для подъемных ворот достаточно сложно, они имеют более сложную конструкцию. Лучший вариант – приобрести секции у производителя и установить по прилагаемой инструкции.
Подъемно-поворотные же ворота можно изготовить самостоятельно, пользуясь схемой из интернета и элементарными познаниями в механике и геометрии. Починка подъемных ворот в случае необходимости также не представляет особого труда.
Как лучше делать ворота
Конструкция таких ворот очень проста. Чтобы их сделать, необходимы только чертежи и материал. Это не только дешевле, чем покупать готовое изделие у производителя, это еще и удобно, так как модель будет точно соответствовать размеру дверного проема. Можно также подобрать материал облицовки, окраску, утепление. Лучше всего оборудовать такие ворота электроприводом, чтобы пользоваться ими было максимально удобно.
Примерный чертеж подъемно-поворотных ворот (рис. 2).
Изготовление ворот

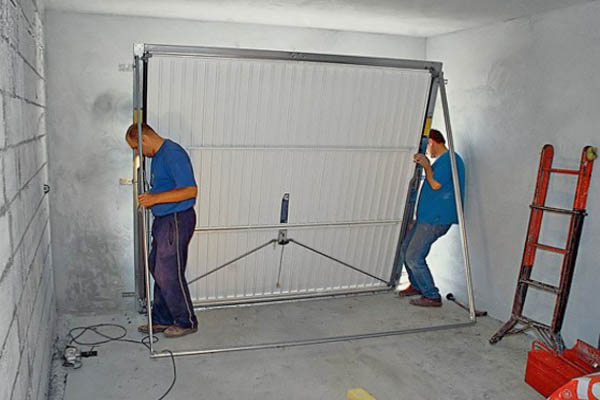

Рисунок 3. Монтаж подъемно-поворотных ворот.
Основными элементами ворот являются:
- механизм подъемно-поворотной системы;
- каркас;
- полотно.
Начнем с полотна. Для него можно использовать любой подходящий материал: профлист, оцинкованный лист, сайдинг, панели и так далее. Чаще всего используется оцинкованное железо, имеющее двухстороннее защитное покрытие. Такие листы хорошо защищают от внешних воздействий (сколы, удары) и не боятся атмосферных осадков. Их можно покрасить или обшить снаружи декоративными панелями из дерева или пластика. Можно ворота утеплить при помощи пенопласта или других доступных материалов.
Каркас изготавливается из металлических или деревянных брусьев, закрепленных на металлических уголках. Каркас – главный элемент будущих ворот. Внутри проема устанавливается стальной профиль, по которому будут затем двигаться ролики при подъеме ворот. Кроме вертикальных направляющих, иногда устанавливают горизонтальные – для перемещения вдоль потолка. Но для не слишком тяжелых ворот это не обязательно.
Что касается механизма, то есть два варианта: шарнирно-рычажный и система противовесов. Противовесы выгодно использовать при изготовлении ворот большого веса, в этом случае такой вариант удобнее всего. Но более популярна конструкция на основе шарнирно-рычажного механизма. К нему предъявляется только одно требование – точное выстраивание вертикали всех направляющих, чтобы дверь не застревала при движении вверх и вниз.
Итак, для построения ворот нам понадобятся:
- брусья и уголки для каркаса, а также брус на потолок;
- штыри для крепления;
- швеллерный кронштейн;
- стальная пружина;
- схема или чертеж.
Начинать работу необходимо с составления или проверки найденного в сети чертежа и подгонки всех размеров под размеры проема для ворот.

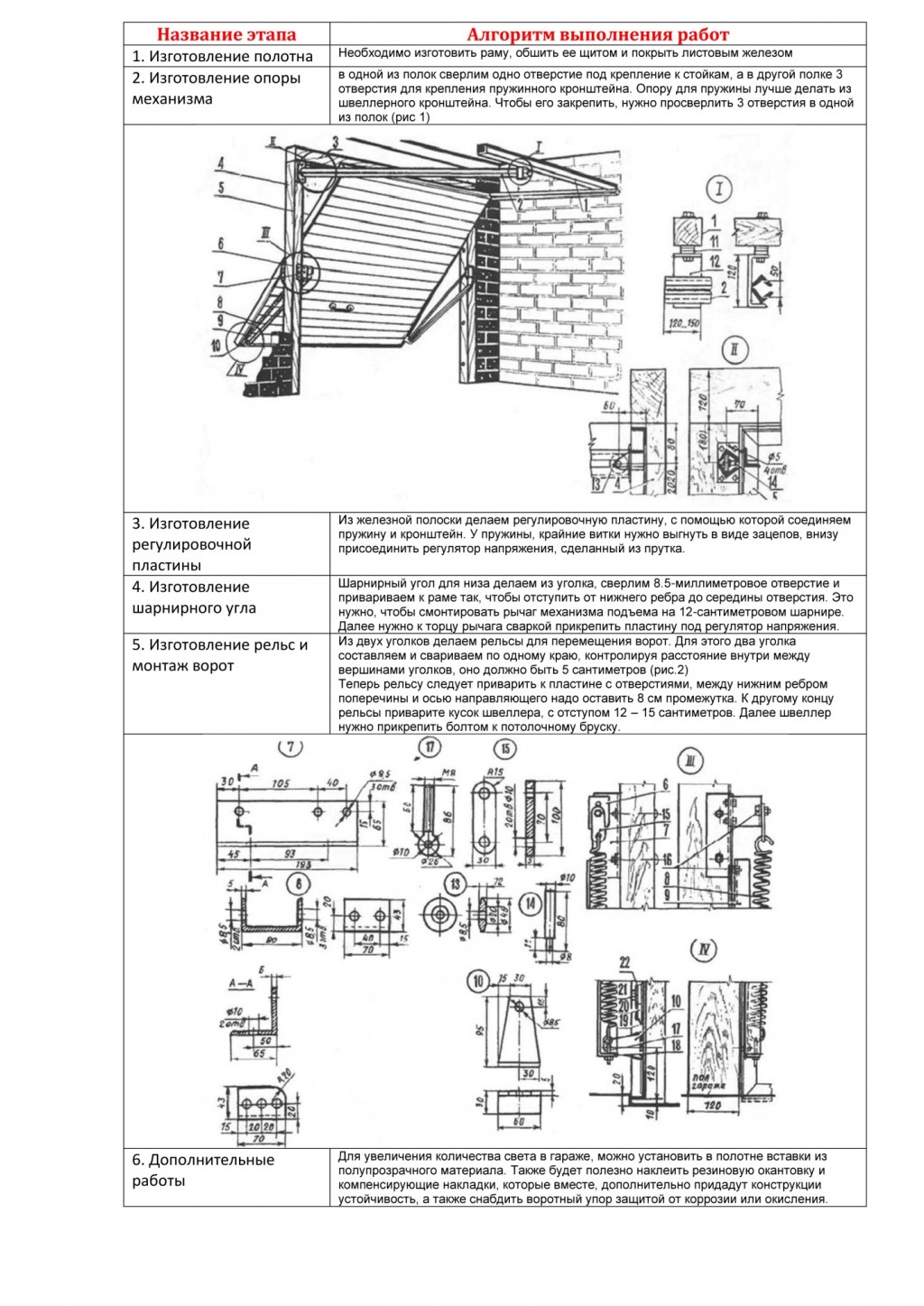

Подробный чертеж механизма подъемно-поворотных ворот (рис. 3).

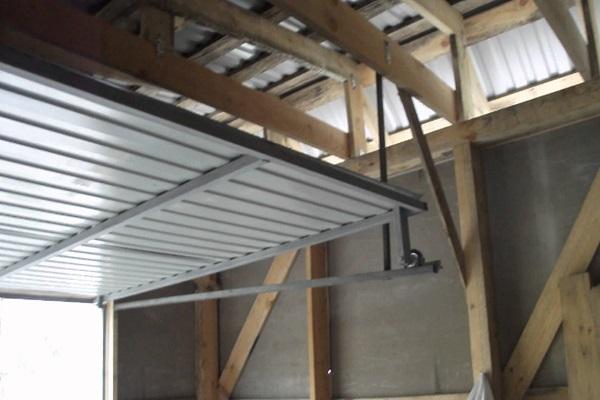

Коробка ворот собирается из брусков, соединенных между собой пластинами или угольниками. Выровняв коробку в проеме, ее необходимо закрепить анкерами или штырями по всему периметру. Промежутки между рамой и стеной задуваются монтажной пеной. Низ коробки рекомендуется на пару сантиметров заглубить в бетонный пол.
Размечаются места для установки полозьев и отмечаются места соединения их со стеной. Затем бурятся отверстия в соответствующих местах и крепятся полозья.
Собирается рама полотна ворот (лучше всего из уголка), обшивается листовым металлом. Низ полотна ворот снабжается резиновым уплотнителем.
Полотно вставляется в направляющие, затем соединяется с рычажно-пружинным механизмом, который приводит ворота в движение.

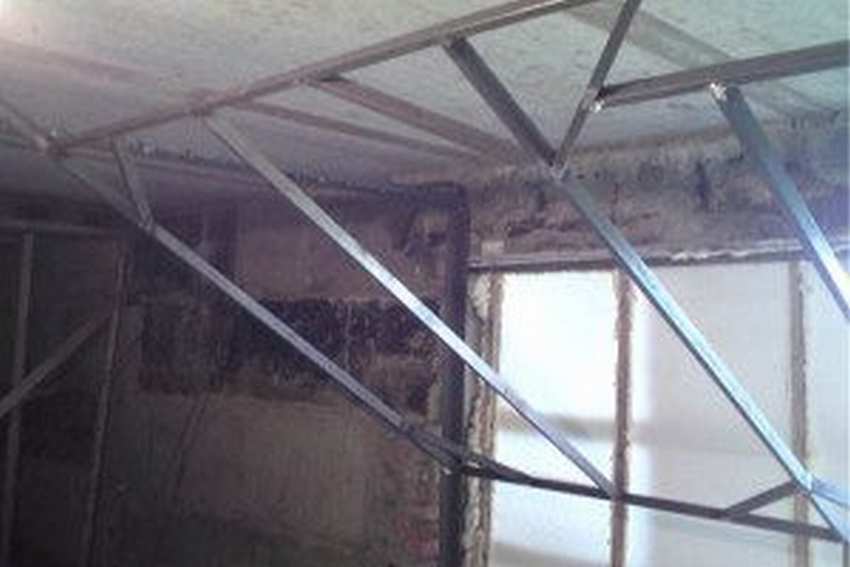

Рельсы для движения щита делают из двух уголков, сваривая их полки так, чтобы внутренний размер между вершинами составлял 5 см.
После сборки конструкцию рекомендуется покрасить.
Следует обратить внимание на следующие нюансы. Оптимальный вес полотна двери составляет 100 кг. Для электропривода двери лучше всего использовать реверсивную лебедку мощностью 350 Вт с тяговым усилием 125 кг. В качестве устройства автоматики можно использовать автомобильную сигнализацию.
Ворота из профильной трубы своими руками: расчеты и алгоритм
Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.
Преимущества профильной трубы для изготовления ворот
Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:
- низкая стоимость;
- высокая прочность и при этом небольшой вес;
- удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.
Но наряду с плюсами есть и недостатки:
Как изготовить ворота самостоятельно
Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.
Подготовительные работы
Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:
Рекомендации по выбору материала
При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.
Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.
Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.
Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.
Как сделать необходимые расчеты для конструкции?
Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.
Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.
Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.
После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.
Пошаговая инструкция
Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.
Это более простая конструкция и требует меньших затрат.
Алгоритм подготовки и монтажа таких ворот:
Откатные ворота
Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.
Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.
- Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
- Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
- Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.
Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.
Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.
Все элементы необходимо защитить от проникновения воды, пыли и грязи.
В воротах на стадии проектирования предусматривают удобную калитку.
В качестве обшивки применяют любой материал.
Варианты отделки
Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.
Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.
Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.
Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.
Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.
Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.
Расчёт
Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора
Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:
- жёсткость проёма;
- депланирующие деформации при заданных размерах створок и использовании определённого материала;
- прочность на изгиб;
- скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).
Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.
Несколько слов о фундаментах вообще.
Предполагается, что фундамент опирается на непромерзающий слой земли. То есть на грунт, который не испытывает циклов, замерзания-оттаивания. Это «глубина промерзания». Такое устройство значительно увеличивает срок жизни, особенно, если ворота сделаны своими руками. Толковых пояснений, что это за глубина, обычно найти почти невозможно.
Бетон фундамента, отдельная история. Он получается из цемента, из смесей, щебня и вскоре кто-нибудь догадается, что можно делать его из штукатурных составов.
Ещё армирование. Это тоже любопытный набор фактов, со ссылками на нормативы, запугивания, что своими руками без сварки никак не заармируешь, прочими ужасами новейших технологий.
Есть ещё несколько «рекомендаций», вроде того, что «фундамент надо укрепить», правда, обычно умалчивают как именно, что ворота могут «поплыть», без указания направления и прочие истории примерно такой же стоимости.
Итак, что же такое фундамент для ворот, с точки зрения практичного человека, готового сделать эту не самую сложную работу своими руками?
Подъемные гаражные ворота своими руками, чертежи
Перед тем, как устанавливать подъемно-поворотные гаражные ворота, проведите точный расчет:
- размеров ворот,
- пространства, необходимого для их установки,
- требуемых материалов.
Этот подготовительный этап крайне важен, поэтому стоит отнестись к его выполнению очень серьезно. Лучшим решением будет разработать чертеж ворот для вашего гаража. За его основу можно взять доступные в Интернете типовые проекты, и внести в наиболее подходящий свои изменения, касающиеся размеров.
Начинать чертеж стоит с определения ширины и высоты будущей конструкции. Обычно за ширину ворот принимают ширину автомобиля, для которого предназначен гараж, плюс как минимум 0,3 м с обеих сторон. В большинстве случаев ширина ворот оказывается в пределах 3 метров. Высота ворот обычно определяется исходя из высоты авто, и зачастую составляет 2 метра или немногим более.
Кроме того, при разработке чертежа стоит учесть и расстояние от ближайшей перпендикулярной стены до рамы ворот. Оно должно составить не меньше 0,8 м.
Можно ли изготовить искусственный камень самостоятельно?
Как приготовить идеальный раствор для штукатурки узнаете из нашей статьи.
Как построить каркасную баню своими руками:
Виды гаражных ворот
Среди всего разнообразия имеющихся и существующих ворот можно сделать некоторые группировки:
- Конструкции подъемно-поворотные
Визуально такие ворота представляют монолитную и цельную створку. Она поднимается вверх под потолок гаража и после этого становится строго параллельно поверхности пола. Это достаточно сложная конструкция для новичка, но сделать её реально, если иметь точный чертёж, плюс качественные шарнирные узлы и всегда делать только точную подгонку. Поэтому нет необходимости отказываться из-за сложности работ именно от этого вида ворот.
- Конструкция названием подъемно-секционная
- Ворота откатные
Такая конструкция больше напоминает конструкцию шкафа-купе и его дверного механизма. Поскольку створка отъезжать будет просто в сторону и будет параллельно стенам гаража. Вот только такая конструкции довольно редко бывает использована в частных гаражах. Такие виды ворот зачастую используются лишь в складах и авангардах. Делать такие ворота самостоятельно можно, но только есть некоторая тонкость, которая зачастую становится решающим моментом, по которым такие ворота редко кто устанавливает самостоятельно. Всё дело тут составляет именно герметичность конструкции, она в результате получается не настолько высокой и поэтому многие не рискуют создавать такие малогерметичные конструкции в своем собственном строении гаража.

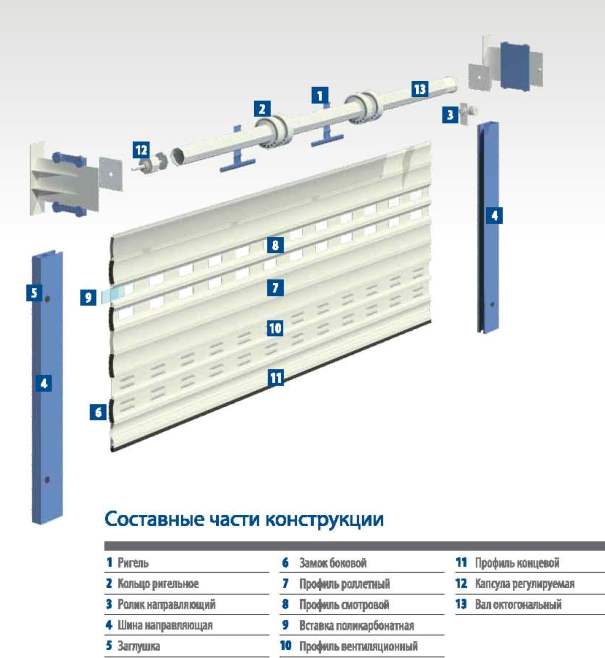

- Конструкции названием роллетные
Данная конструкция представляет больших размеров такие обычные рольставни. Эти ворота устанавливают только именно профессионалы и зачастую они делаются строго под заказ. Такая непростая конструкция всегда состоит из строго алюминиевых ламелей и над входом она собирается теперь в специальный такой вот короб.
- Ворота распашные
Недорогой, но самый есть надежный вариант. Вот он представляет же собой данная конструкция рамы по всему периметру его входа и двух его створок. Створки данные базируются на петлях вам стандартного размера. Создать такие ворота можно самостоятельно. Среди всех ворот это наиболее простой и доступный вариант. Подтверждает это статистика в 70 процентов, оборудований от современных гаражей занимает именно этот вид гаражный ворот.
Требования к проему и его подготовка

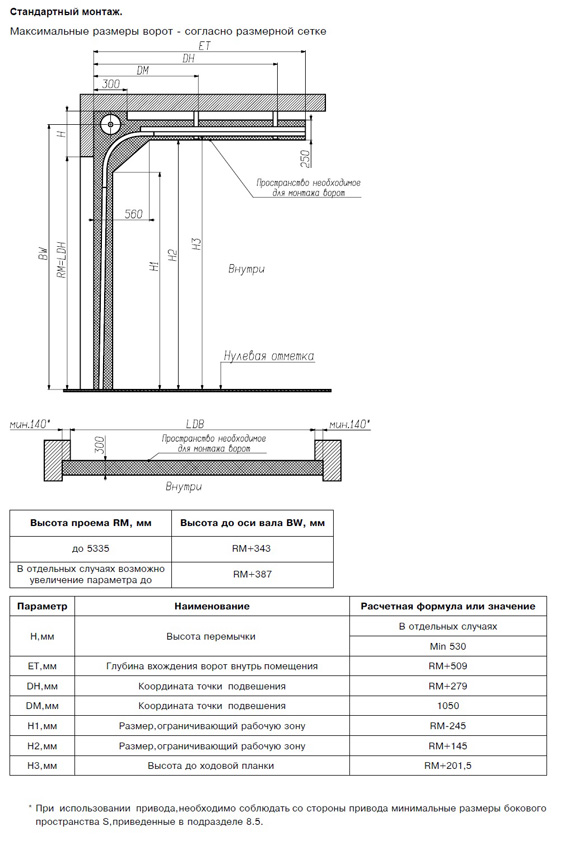

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

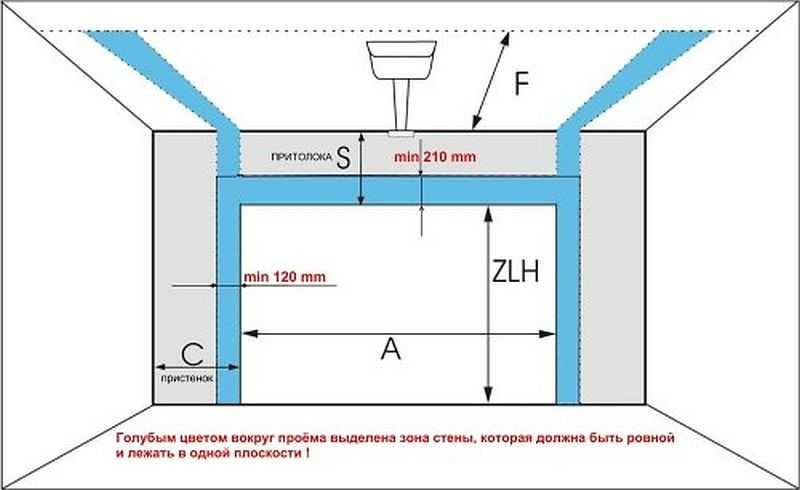

Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Выбор варианта и экономия
На данный момент есть 2 технологии изготовления секционных ворот:
- Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
- Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.
Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.
Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.
Изготовление и установка
В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.
Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.
Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.
Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.
Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.
Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).
Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).
Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.
Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.
В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.
Материалы для монтажа
Для монтажа необходимы следующие материалы:
- Брусы из дерева 120*80 мм и 100*100 мм для рамы.
- Панели из пластика или дерева 2,5 см толщиной для полотна.
- Уголки 4*4*0,4 см.
- Швеллерный кронштейн 8*4*0,5 см.
- Прут для регуляции натяжения 0,8 см диаметром.
- Одна или две пружины диаметром 3 см.
- Штыри, анкера, саморезы.
Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Пошаговая инструкция
Чтобы пользоваться самодельными воротами долго и бесперебойно, не рекомендуется создавать всю конструкцию полностью самостоятельно (сомнительное качество материалов, непроверенный чертеж, большое количество комплектующих), что может впоследствии привести к неоправданным тратам.
Самое первое действие — подготовка проема и стен. Затем снимают необходимые замеры (для чего используется рулетка и строительный уровень). После этого составляется и изучается чертеж, производится расчет материалов, размер конструкции.
Покупайте материалы с запасом примерно в 10-15%. Но если вы взвесили все нюансы и готовы приступить к работе – пошаговая инструкция, выбор материала и инструмента ждут вас ниже.
Закупаем следующее:
- для основного каркаса – металлические профили, уголки, можно использовать готовые сендвич-панели, профнастил;
- дополнительные материалы – торсионные пружины, тросы, кронштейны, ролики, швеллер, болты, петли;
- краска, замки, ручки.
Перечень инструментов:
- сварочный аппарат;
- электродрель и шуропеверт;
- болгарка с отрезными и зачистными дисками (для зачистки кромки профиля);
- перфоратор, сверла с победитовым наконечником.
- Начальным элементом подъемного механизма является направляющие. Их можно изготовить из стального швеллера или сваренных вместе 2х уголков и вмонтировать в стену (после нанесения разметок).Не забудьте! Высота вертикального швеллера меньше высоты проема(20-30см). Крепежная часть работ выполняется при помощи дрели и сверил нужного диаметра, для обрезки швеллера используют болгарку и диск по металлу.
Готовый швеллер закручивается к стене анкерными болтами шуруповертом.
- Место изгиба (переход вертикальной части швеллера в горизонтальную) производят из П-образного профиля (минимальная толщина металла 1мм). Для этого профиль надрезается в нескольких местах и формируется нужный угол. Профильный изгиб скрепляется с направляющими сваркой, после их полной фиксации.
- Горизонтальные направляющие закрепляются на заранее изготовленный стальной подвес (раму). Он прикрепляется к потолку дюбель шурупами.
- Прямоугольная рама для секций изготавливается путем сварки швеллера и уголка.
- Для движения колес по рельсам на внешнюю сторону каркаса каждые 30см привариваются шпильки с резьбой. На них надевается колесо и закрепляется на месте болтом. Если движение по направляющим свободно и не имеет преград – собираем аналогично до конца и приступаем к полотну.
- В каркасе высверливаются отверстия в трех местах – по краям и середине. Это нужно для крепления петель и последующего соединения секций.
- Нижняя часть секции используются для крепления на болты стального троса, фиксация заканчивается на угловой части верхней секции.
- На потолочную конструкцию в приготовленные отверстия крепятся подвесные ролики на анкерные болты. На расстоянии 30 см до конца подвеса на двусторонний болт крепиться рым гайка, на нее фиксируется конец троса.
- В самом конце наступает работа с противовесом. Получается это путем крепления груза на карабины за трос. Груз должен быть оборудовал надежным крюком, за который цепляют и натягивают пружины.Важно! При работе с электроприборами и другими материалами не пренебрегайте техникой безопасности. Работайте в спецодежде и с защитными элементами (очки, перчатки).
Сами пружины укрепляются в пол, путем сварки элементов пружины со шпилькой, закрученной в просверленные заранее отверстия.
Можно проверять проделанную работу.
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.
Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Гаражные
Гаражные ворота могут быть как откатными, так и распашными, с использованием простого или автоматического механизма при открывании ворот. Главное при их установке – это строгое соответствие веса допустимой мощности завес, боковых опор гаража. Поскольку опоры для ворот – это прежде всего несущие стены постройки, вес готовой конструкции должен строго соответствовать возможностям опор. Иначе, может возникнуть угроза разрушения всей постройки.
Кстати, при установке гаражных ворот нужно использовать завесы исключительно на подшипниках и полностью защищенные от внешнего воздействия, дабы избежать промерзания завес в зимний период.
Покраска и фурнитура
По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.
Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.
Петли перед монтажом
Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.
Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.
Чертеж с разрезом
