Ворота подъемно-секционные своими руками

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Преимущества и недостатки секционных ворот для гаража

Выбор данной продукции на сегодняшний день весьма актуален. Производители подъемно- секционных перекрытий предлагают большой диапазон внешнего вида и функций ворот, которые обладают множеством преимуществ:

• важный момент в конструкции секционных ворот для гаража- прочность полотна и защита от взлома, путем заклинивания механизма при отсутствии электрического сигнала;
• для изготовления секций используется долговечный материал, который не подвергается коррозии и воздействию внешних факторов;
• экономия места в гараже и около него, за счет подъемного механизма и расположения ворот в сложенном состоянии под потолком;
• герметичность помещения (сохранение тепла, отсутствие сквозняков);
• удобный каждому выбор механизма открытия ворот (ручной или электрический);
• возможность дистанционного управления;
• универсальность использования (несколько проемов, разная высота проемов);
• наличие комплектаций для необходимой замены деталей;
• безопасное использование;
• возможность самостоятельной установки.

Как у любой продукции, кроме преимуществ, всегда имеются и некоторые недостатки:

1. дорогая стоимость и хотя и редкое, обслуживание;
2. установка производится только в ровные прямоугольные проемы;
3. уменьшение высоты проема при открытом состоянии ворот;
4. невозможен ремонт поврежденного участки полотна, производится полная замена;
5. пружины рассчитаны на определенный вес при подъеме (это стоит учесть в случае дополнительного утепления).

Секционные ворота с подъемным механизмом обычно используют в частных гаражах или отдельных пристройках. На гаражных стоянках коллективного пользования советуют устанавливать распашные ворота.

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Подъемно-поворотные ворота практически невозможно сделать самостоятельно Рекомендуем

• Подъемные ворота для гаража – сооружаем удобную и надежную конструкцию
• Односкатная крыша – возводим надежную и недорогую конструкцию самостоятельно
• Железная дверь в доме – как сделать надежную конструкцию своими руками

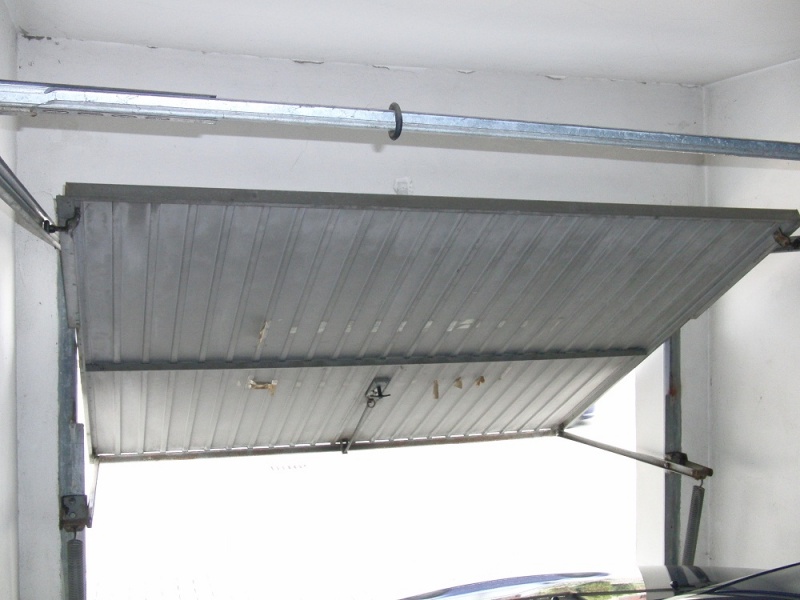

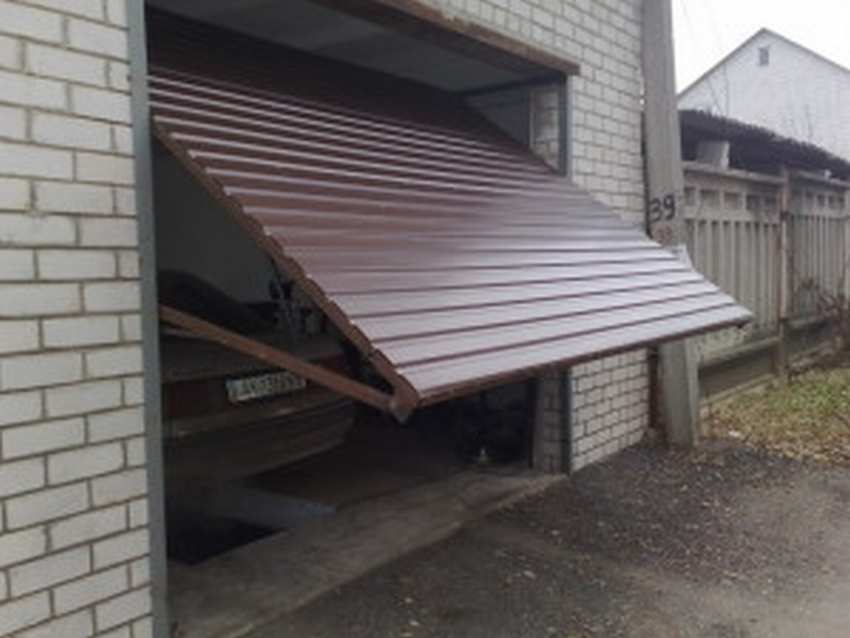

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

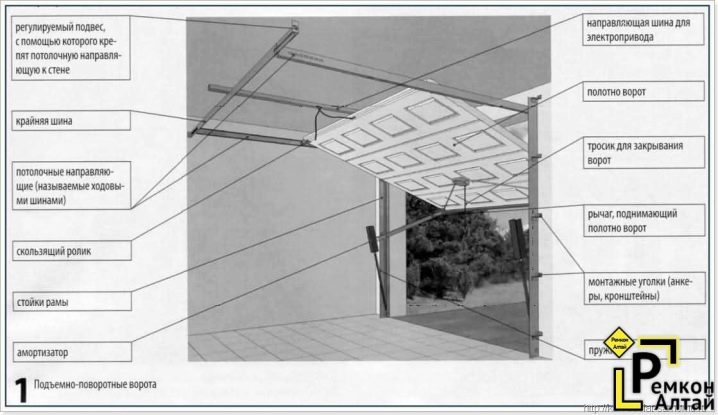

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд. Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов.

Недостатки поворотных систем:

• «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
• необходимость в использовании качественных (а значит, дорогостоящих) материалов;
• большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Ворота подъемно-секционного типа

Секционная автоматика относится к популярным разновидностям ворот. Они гармонично смотрятся в небольших помещениях. При открытии полотно поднимается по направляющим и фиксируется под потолком, не занимая окружающее пространство. Зимой подъемно-секционные ворота хороши тем, что не требуют расчистки прилегающей территории для открытия.

Подъемно-секционные гаражные ворота

Помимо экономии пространства секционная конструкция сохраняет целостность автомобиля. Она не цепляет машину створками и имеет высокий уровень защиты от взлома. Так что у злоумышленников не будет шанса похитить авто. Изготавливают врата из сэндвич-панелей. Пустоты между железом заполняют пенополистиролом.

Если входная группа того требует, хозяин может оборудовать ее калиткой с замком и доводчиком. При отсутствии электричества ворота можно раскрывать вручную. Солидные размеры автоматических конструкций позволяют их устанавливать на крупных автосервисах и технических центрах, проездах промышленных зданий и сооружений. Для примера: в ширину секционные ворота могут достигать 7500 мм, а в высоту – 5500 мм.

Полотно ворот подъемно-секционного типа собрано из отдельных панелей высотой до 50 см. Сами панели могут быть изготовлены из стали, пластмассы или дерева. Соединяются они шарнирными петлями. Разные подвижные элементы выплавляют из стали и пластика, направляющие создают из нержавеющих материалов. Внутреннюю часть полотна обязательно утепляют.

Основными преимуществами подъемно-секционных ворот являются:

1. Высокая прочность;
2. Безопасная эксплуатация;
3. Простое удобное использование.

Недостаток у этого вида ворот один – сложность самостоятельного изготовления. Но если хозяину так уж хочется иметь секционные ворота, он может приобрести готовый комплект и собрать входную группу согласно инструкции.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

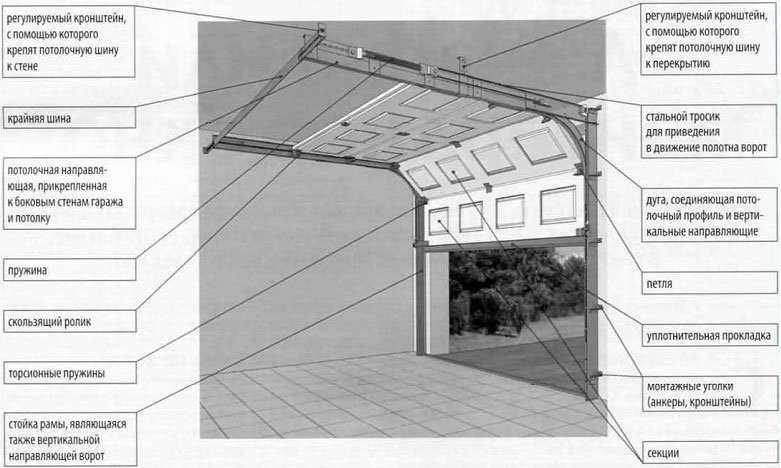

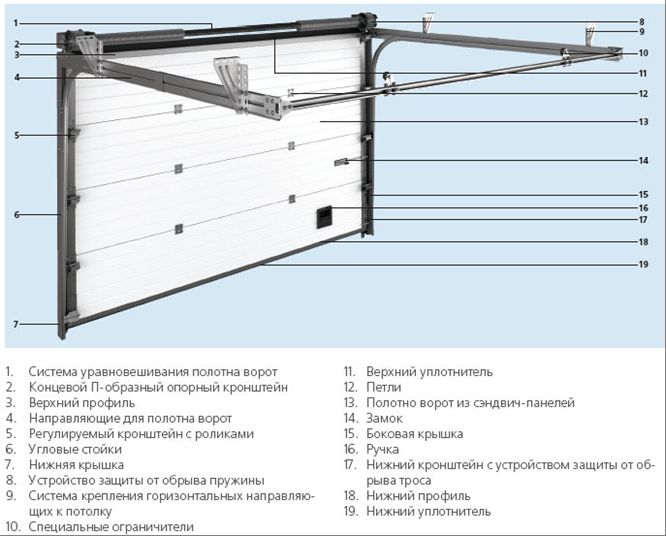

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

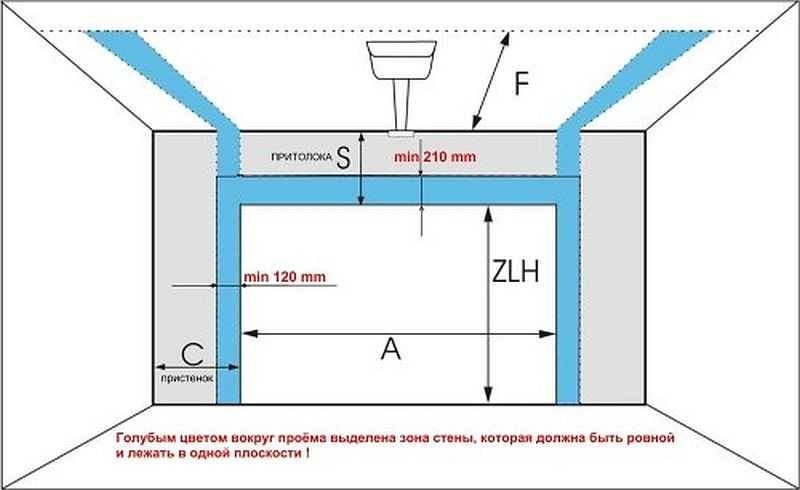

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  Какие параметры нужны и важны

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
  • высокий подъем — прибавить надо 65 мм и 850 мм.

    При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины.

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Подъемно-поворотные и секционные подъемные ворота: в чем разница?

В целом данные типы ворот похожи, но между ними есть и принципиальная разница, которую нужно знать и учитывать. Главное отличие между ними – в способе подъема. Секционные ворота поднимаются по направляющим роликам, поворотные открываются при помощи шарнирно-рычажной системы. Отличаются они комплектующими и способом монтажа.

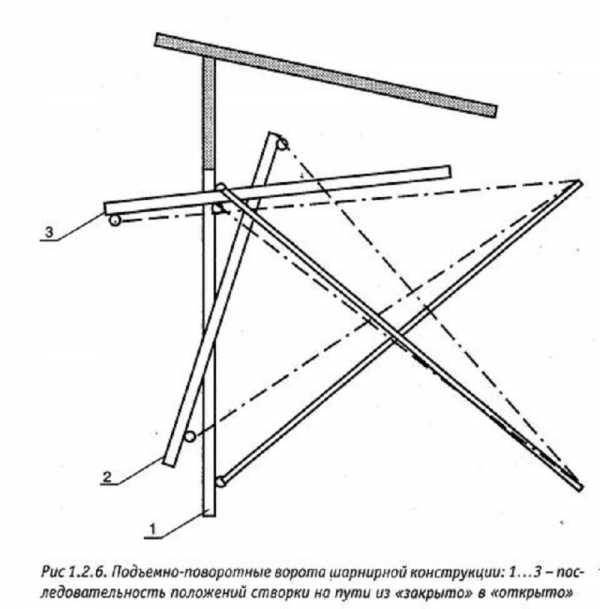

Рисунок 2. Чертеж устройства подъемно-поворотных ворот.

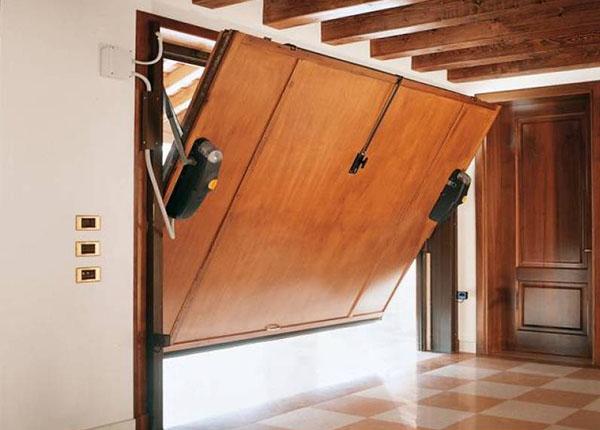

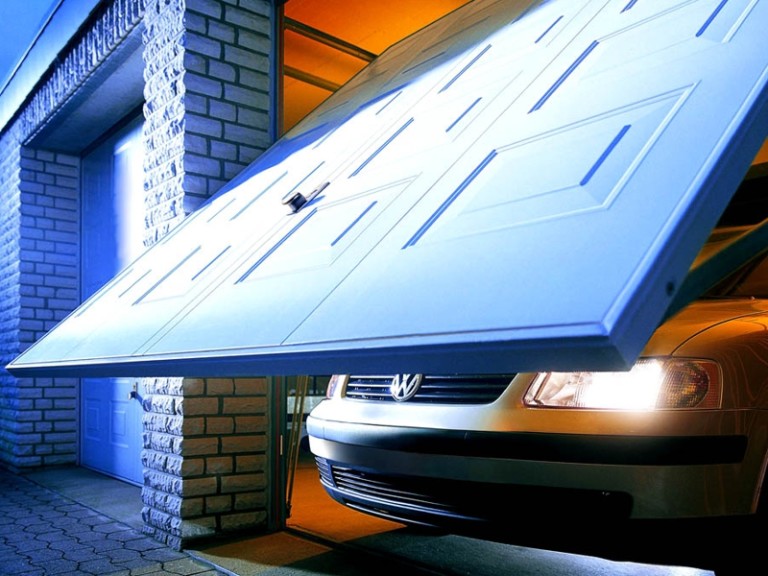

Подъемно-поворотные модели не только стильно смотрятся, но и очень удобны.

Несмотря на то что секционный тип имеет большую гибкость и подвижность и он даже надежнее поворотного, все же для самостоятельного изготовления лучше выбирать подъемно-поворотный. Дело в том, что самостоятельно изготовить секции для подъемных ворот достаточно сложно, они имеют более сложную конструкцию. Лучший вариант – приобрести секции у производителя и установить по прилагаемой инструкции.

Подъемно-поворотные же ворота можно изготовить самостоятельно, пользуясь схемой из интернета и элементарными познаниями в механике и геометрии. Починка подъемных ворот в случае необходимости также не представляет особого труда.

Как лучше делать ворота

Конструкция таких ворот очень проста. Чтобы их сделать, необходимы только чертежи и материал. Это не только дешевле, чем покупать готовое изделие у производителя, это еще и удобно, так как модель будет точно соответствовать размеру дверного проема. Можно также подобрать материал облицовки, окраску, утепление. Лучше всего оборудовать такие ворота электроприводом, чтобы пользоваться ими было максимально удобно.

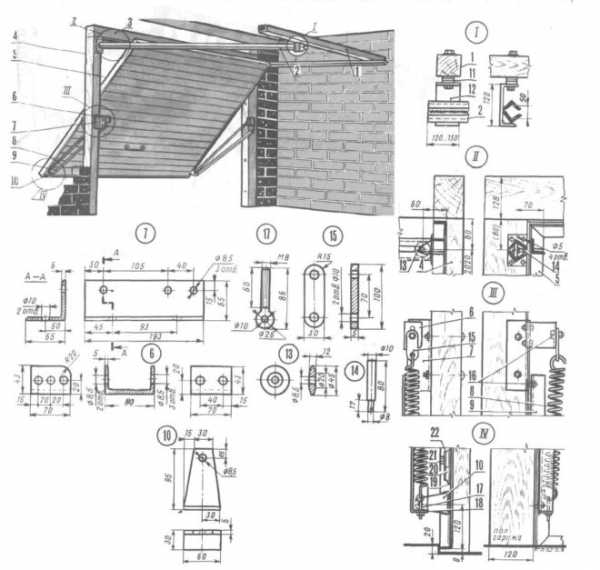

Примерный чертеж подъемно-поворотных ворот (рис. 2).

Изготовление ворот

Рисунок 3. Монтаж подъемно-поворотных ворот.

Основными элементами ворот являются:

• механизм подъемно-поворотной системы;
• каркас;
• полотно.

Начнем с полотна. Для него можно использовать любой подходящий материал: профлист, оцинкованный лист, сайдинг, панели и так далее. Чаще всего используется оцинкованное железо, имеющее двухстороннее защитное покрытие. Такие листы хорошо защищают от внешних воздействий (сколы, удары) и не боятся атмосферных осадков. Их можно покрасить или обшить снаружи декоративными панелями из дерева или пластика. Можно ворота утеплить при помощи пенопласта или других доступных материалов.

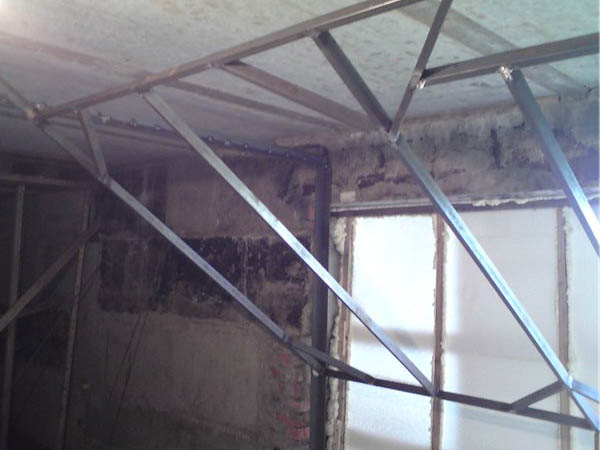

Каркас изготавливается из металлических или деревянных брусьев, закрепленных на металлических уголках. Каркас – главный элемент будущих ворот. Внутри проема устанавливается стальной профиль, по которому будут затем двигаться ролики при подъеме ворот. Кроме вертикальных направляющих, иногда устанавливают горизонтальные – для перемещения вдоль потолка. Но для не слишком тяжелых ворот это не обязательно.

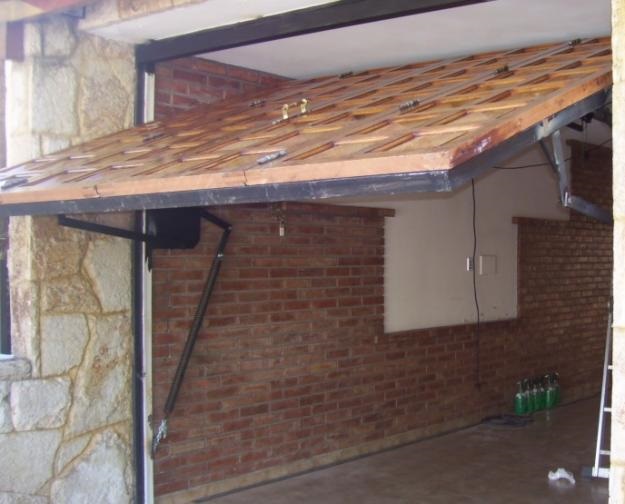

Что касается механизма, то есть два варианта: шарнирно-рычажный и система противовесов. Противовесы выгодно использовать при изготовлении ворот большого веса, в этом случае такой вариант удобнее всего. Но более популярна конструкция на основе шарнирно-рычажного механизма. К нему предъявляется только одно требование – точное выстраивание вертикали всех направляющих, чтобы дверь не застревала при движении вверх и вниз.

Итак, для построения ворот нам понадобятся:

• брусья и уголки для каркаса, а также брус на потолок;
• штыри для крепления;
• швеллерный кронштейн;
• стальная пружина;
• схема или чертеж.

Начинать работу необходимо с составления или проверки найденного в сети чертежа и подгонки всех размеров под размеры проема для ворот.

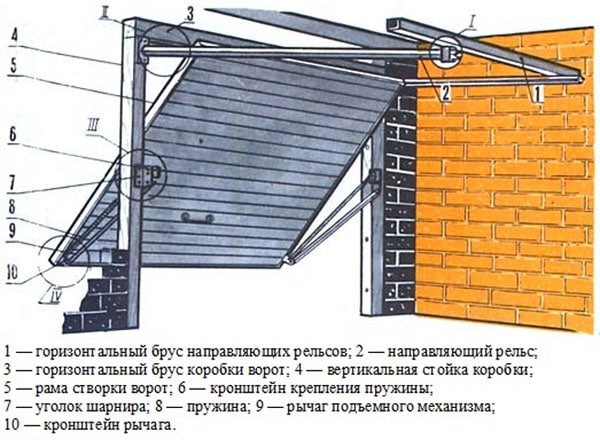

Подробный чертеж механизма подъемно-поворотных ворот (рис. 3).

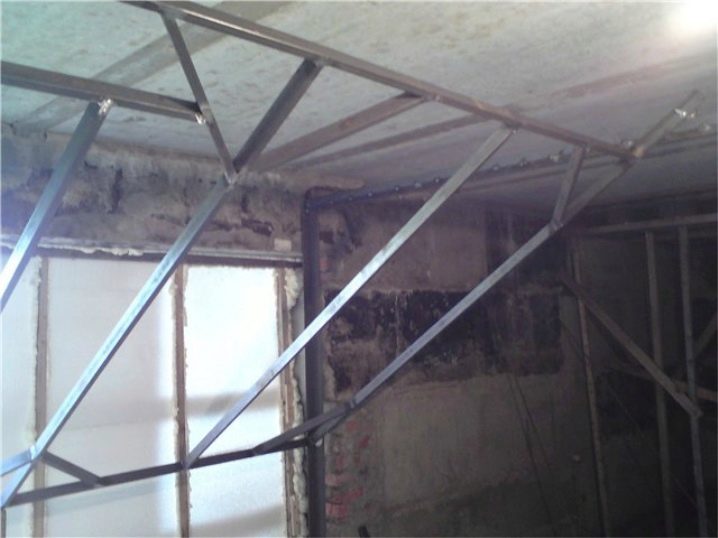

Коробка ворот собирается из брусков, соединенных между собой пластинами или угольниками. Выровняв коробку в проеме, ее необходимо закрепить анкерами или штырями по всему периметру. Промежутки между рамой и стеной задуваются монтажной пеной. Низ коробки рекомендуется на пару сантиметров заглубить в бетонный пол.

Размечаются места для установки полозьев и отмечаются места соединения их со стеной. Затем бурятся отверстия в соответствующих местах и крепятся полозья.

Собирается рама полотна ворот (лучше всего из уголка), обшивается листовым металлом. Низ полотна ворот снабжается резиновым уплотнителем.

Полотно вставляется в направляющие, затем соединяется с рычажно-пружинным механизмом, который приводит ворота в движение.

Рельсы для движения щита делают из двух уголков, сваривая их полки так, чтобы внутренний размер между вершинами составлял 5 см.

После сборки конструкцию рекомендуется покрасить.

Следует обратить внимание на следующие нюансы. Оптимальный вес полотна двери составляет 100 кг. Для электропривода двери лучше всего использовать реверсивную лебедку мощностью 350 Вт с тяговым усилием 125 кг. В качестве устройства автоматики можно использовать автомобильную сигнализацию.

Несколько слов о фундаментах вообще.

Предполагается, что фундамент опирается на непромерзающий слой земли. То есть на грунт, который не испытывает циклов, замерзания-оттаивания. Это «глубина промерзания». Такое устройство значительно увеличивает срок жизни, особенно, если ворота сделаны своими руками. Толковых пояснений, что это за глубина, обычно найти почти невозможно.

Бетон фундамента, отдельная история. Он получается из цемента, из смесей, щебня и вскоре кто-нибудь догадается, что можно делать его из штукатурных составов.

Ещё армирование. Это тоже любопытный набор фактов, со ссылками на нормативы, запугивания, что своими руками без сварки никак не заармируешь, прочими ужасами новейших технологий.

Есть ещё несколько «рекомендаций», вроде того, что «фундамент надо укрепить», правда, обычно умалчивают как именно, что ворота могут «поплыть», без указания направления и прочие истории примерно такой же стоимости.

Итак, что же такое фундамент для ворот, с точки зрения практичного человека, готового сделать эту не самую сложную работу своими руками?

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

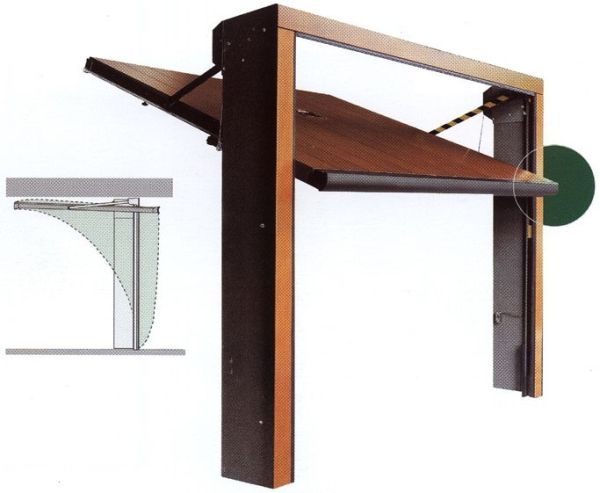

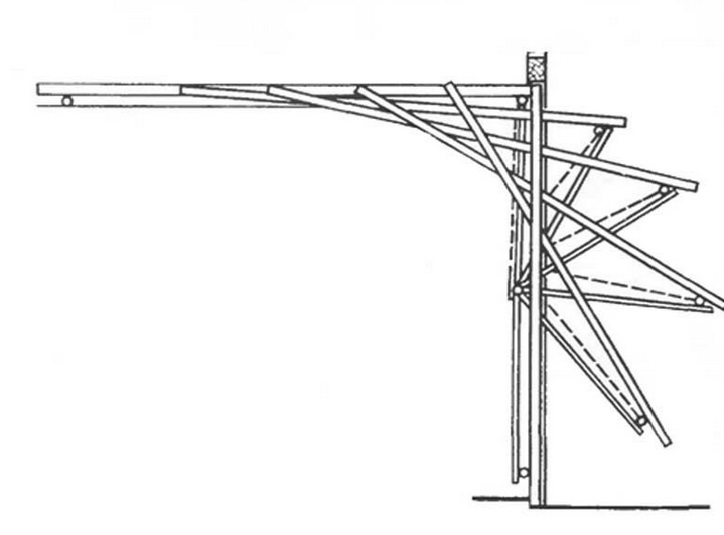

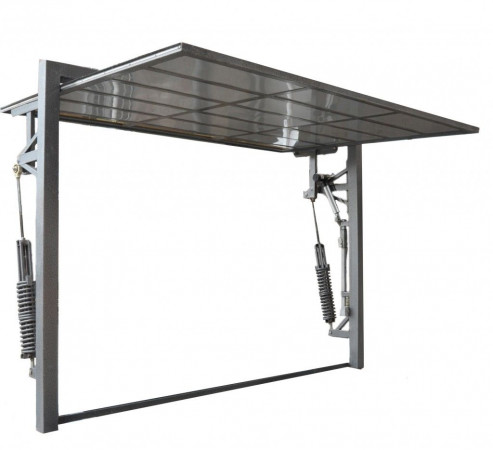

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

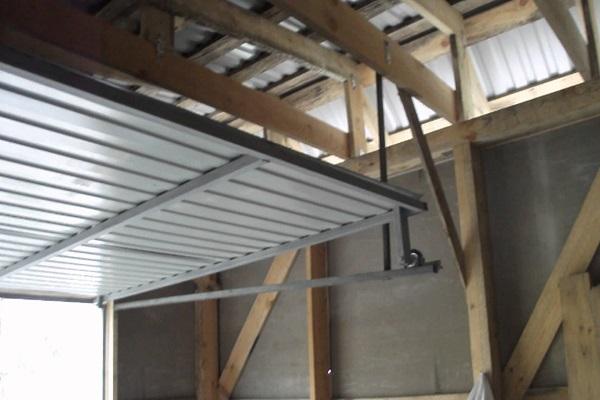

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

• Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Изготовление самодельных подъемных ворот для гаража

Сделать подъемные гаражные ворота своими руками вполне реально, если в наличии есть кое-какой инструмент и умение собирать механизмы с электроприводом.

Конечно, сам процесс создания является не самым простым. Понадобится много часов сборки и сварки, чтобы изготовить ворота для гаража самостоятельно, но воплотить в жизнь такую задумку вполне реально.

Самодельные подъемные ворота для гаража удобные в использовании смотрятся красиво

Виды конструкций

Для ворот гаража используется две современные подъемные конструкции: секционная и поворотная. Оба варианта довольно интересны, но воплощаются в домашних условиях подъемные ворота — конструкция, которая состоит из нескольких панелей, соединенных подвижным креплением. Когда подъемный механизм приходит в действие, панели плавно «заезжают» под потолок.

Основная особенность в том, что такой вид ворот занимает мало места, но реализовать в домашних условиях его очень трудно. Соединить панели без специальной техники правильно практически нереально, поэтому здесь единственный вариант – купить сборочный комплект.

Своими руками получится только собрать комплект, но не смонтировать подвижное крепление для панелей.

Для экономии времени – отличный конструкция состоит из цельного полотна, которое меняет свое положение с горизонтального на вертикальное. В основе используется система привода и рычагов, которая и создает сам механизм поворота.

Подобную схему реализовать и собрать практически полностью куда проще, а иногда, даже дешевле, нежели секционную. Основной материал полотна – металл.

Самодельные подъемные ворота предпочитают делать, используя именно схему с поворотным механизмом.

Механизм подъемных ворот для гаража

Реализация идеи

В домашних условиях проще сделать подъемно-поворотный тип конструкции. Для этого понадобится чертеж и схема сборки. Таких схем существует несколько: на противовесах и с помощью тип механизма очень надежный и удобный в использовании.

В эксплуатации не возникает особых проблем, а вот во время монтажа, нужно закрепить все детали очень точно, в соответствии с чертежом.

Нужно тщательно своими руками настроить натяжение пружин и разместить все направляющие профиля, чтобы механизм был исправен.

Противовес используется куда реже, поскольку его конструкция рассчитана на большой вес, который очень редко применяется для ворот в частных работами нужно измерить будущую рабочую площадь и подобрать схему сборки и механизм. В примере сборки будет использоваться шарнирно-рычажный механизм поворотных всех замеров проем нужно подровнять и сделать максимально геометрически правильным. В дальнейшем это поможет провести быстрый и качественный монтаж рамы для ворот.

Сборка рамы

Первое, что нужно будет сделать своими руками для самодельных ворот – рама. От правильного изготовления рамы будет зависеть рабочее состояние всех остальных деталей, так что стоит хорошо момент, на который стоит обратить внимание – толщина рамы, она должна быть на 50 мм толще, чем сборки понадобится:

• два швеллера;
• два металлических уголка по длине стоек и один для верхнего проема;
• стойки.

Процесс работы следующий:

Полотно

После установки рамы осталось прикрепить полотно и подъемный механизм, соединить это все и гаражные ворота будут сборки очень похожи на что, что делали для сборки рамы:

Монтаж механизма

Самодельные подъемные ворота почти готовы, осталось только установить механизм и соединить его с рабочими элементами. Устанавливаем элементы механизма – шарниры, рычаги и пружины.

Пружины требуют тщательной регулировки, поэтому придется несколько раз своими руками сменить их положение и соединяется с приводом, проверяется работа всей того, можно установить фиксаторы и другие устройства, которые помогут регулировать работу механизма.

Сделать подъемные гаражные ворота своими руками не так уж просто, но если постараться, спустя несколько дней исправлений, получится очень хорошая конструкция.

Очень важно провести правильные замеры и выбрать рабочую схему для механизма, тогда будут гарантии, что все дальнейшие работы не потребуют переделок и изменений.

Ворота из профильной трубы своими руками

Какие размеры сечений профильных труб подходят для изготовления каркаса ворот?

Для разных элементов металлоконструкции используют изделия разного размера сечения:

• Опоры. Для устройства опорных столбов приобретают самые массивные изделия с сечением 80х80 или 100х100 мм.
• Рама. Для крупногабаритных конструкций приобретают прямоугольные трубы с сечением 60х40, 50х50, 40х40 мм, для небольших калиток – 40х20 мм.
• Ребра жесткости. Для изготовления вертикальных, горизонтальных и диагональных перемычек используют профтрубы небольшого сечения – 40х20 или 20х20 мм.

Для проведения сварочных работ и обеспечения надежности конструкции необходимо приобретать профтрубы с толщиной стенки не менее 1,5-2,0 мм.

Внимание! Для изготовления каркаса стандартных ворот своими руками подходят профильные трубы с продольным сварным швом. Для тяжелых крупногабаритных ворот желательно использовать бесшовные трубные изделия.

Подготовка к изготовлению и монтажу ворот

Перед началом грунтовых работ и изготовления ворот из профильной трубы необходимо выбрать конструкцию, сделать чертеж, определить сортамент труб и рассчитать требуемое количество, приобрести материал, подготовить инструмент.

Выбор конструкции

Существует множество конструктивных вариантов ворот – с одной или двумя створками, с калиткой или без нее, распашные или откатные. Если ворота должны защищать участок от посторонних взглядов, то каркас обшивают металлопрофилем, поликарбонатом или деревянной вагонкой. Декоративные конструкции изготавливают с фигурными изделиями, выполненными из стального прута горячей ковкой или холодной гибкой. Заполнение может изготавливаться из сетки или решетки.

Наиболее популярный вариант ворот с каркасом из профильной трубы – распашная двустворчатая конструкция с калиткой. Опорные столбы могут быть дополнительно соединены верхним прогоном. В этом случае высоту расположения верхней перемычки определяют, в зависимости от высоты транспорта, который будет заезжать через ворота.

Построение чертежа ворот из профильной трубы

При проектировании конструкции учитывают:

• Возможность свободного проезда легкового автомобиля. Суммарная длина створок должна быть не менее 3 м. Если планируется проезд грузовых машин – не менее 3,5 м. Стандартная высота створок – 1,6-2,0 м.
• Свободный проход в калитку. Ее стандартная ширина – 75-100 см. Высота калитки не должна отличаться от высоты ворот более чем на 20 см.
• Наличие свободного места для открытия распашных створок. Если такого места нет, то останавливаются на откатном или подъемном вариантах.

Просто и быстро составить чертеж ворот из профильной трубы можно с помощью типового варианта, на который наносят размеры, скорректированные с учетом места расположения конструкции.

Совет! При расчете расстояния между краями опор учитывают зазор, необходимый для фиксации петель и поворота створок.

Приобретение материалов и подготовка инструмента

Для изготовления ворот можно приобрести профтрубы из «черной» углеродистой стали или оцинкованные. Трубы из «черной» стали стоят дешевле оцинкованных, но требуют обязательной обработки антикоррозионными составами. Обычно их грунтуют и покрывают эмалью. Более надежным вариантом, с точки зрения коррозионной стойкости, являются трубные изделия, внутренняя и наружная поверхность которых покрыта защитным цинковым слоем.

Помимо труб, приобретают навесы для створок ворот и калитки, фиксаторы, ручку, материал для заполнения и при необходимости саморезы по металлу для его крепления, составы для антикоррозионной обработки, электроды.

Для проведения работ по изготовлению и монтажу ворот понадобятся: лопата, сварочный аппарат, углошлифовальная машина («болгарка»).

Пошаговая инструкция по изготовлению распашных ворот с каркасом из профильной трубы

После изготовления чертежа и приобретения материалов приступают к изготовлению ворот.

Земляные работы

Для опор готовят ямы глубиной примерно 1 м. На их дно засыпают щебнево-песчаную подушку. После установки в ямы на подготовленную подушку опоры проверяют отвесом и бетонируют.

Подготовка труб к монтажу

Трубы нарезают в соответствии с чертежом. Изделия из «черной» стали очищают от следов ржавчины и зачищают от заусенцев. Все заготовленные отрезки раскладывают по профилям и размерам.

Сварка каркаса

Для проведения работ по сварке каркаса готовят ровную площадку, освобождают ее от легко воспламеняющихся предметов.

Этапы работ:

• Раскладываем заготовки в конструкцию с проверкой прямых углов между элементами каркаса после прихватки.
• Прихватываем перемычки.
• После проверки диагоналей полностью свариваем каркас из профильной трубы для распашных ворот.
• Нижние части навесов привариваем к опорным столбам на расстоянии 15-20 см от верхнего и нижнего краев створки.
• Верхние части навесов привариваем к створкам.
• Навешиваем каркасы на нижние части петель и проверяем их на открывание.

Цвет покрытия подбирают, в зависимости от общего оформления здания и участка. Использовать для обшивки обычный гладкий стальной лист толщиной 1,5-2,0 мм не рекомендуется.

Профнастил крепится к каркасу с помощью кровельных саморезов с резиновыми прокладками, обеспечивающими плотное прилегание обшивки к профтрубе и предотвращающими попадание влаги между ними. Закрутка саморезов не требует особых навыков, а при необходимости их можно раскрутить и демонтировать профлист без повреждения его поверхности.

Комплектующие для подъемных ворот

Чтобы изготовить подъемно-поворотные гаражные ворота своими руками, вам понадобятся:

• прямоугольный стальной профиль с поперечными ребрами жесткости;
• металлические штыри;
• металлический уголок;
• листовой металл или другие материалы по вашему желанию (для обшивки полотна ворот);
• утеплитель полотна ворот (при необходимости);
• кронштейн швеллерный;
• пружины;
• стальной прут;
• замки и дверная ручка;
• ограничительные устройства, которые предотвратят возможные защемления (по желанию).

Основа конструкции ворот — жесткая рама, установленная в гаражный проем. Не стоит экономить на материалах, из которых она будет изготовлена. От качества ее исполнения будет зависеть срок службы ваших ворот. Раму обычно изготавливают из прямоугольного стального профиля с поперечными ребрами жесткости.

Для изготовления полотна гаражных ворот своими руками отлично подойдут металлические уголки. Из них варится рама, в которой желательно предусмотреть ребра жесткости. Раму можно обшить материалами по вашему желанию, при необходимости допустимо использовать утеплитель.

Комплектующие для изготовления подъемного механизма для гаражных ворот используют самые простые, однако можно использовать и готовый подъемно-рычажковый механизм.

Проектирование чертежей и схем

В чертежах откатных ворот должны указываться следующие значения:

1. Параметры высоты и ширины.
2. Длина направляющей балки и въездного проема.
3. Технология сварки рамы и размещение поперечных элементов.

Чтобы сварить роликовую систему со средним размещением балки, можно применить подшипниковый механизм.

Схема с нижней направляющей тоже предусматривает использование скрытых подшипников.

Готовые типовые образцы

При отсутствии навыков в создании чертежей можно воспользоваться готовыми образцами. С ними выполнение монтажных работ будет максимально простым.

Схема откатных ворот.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Пошаговая инструкция

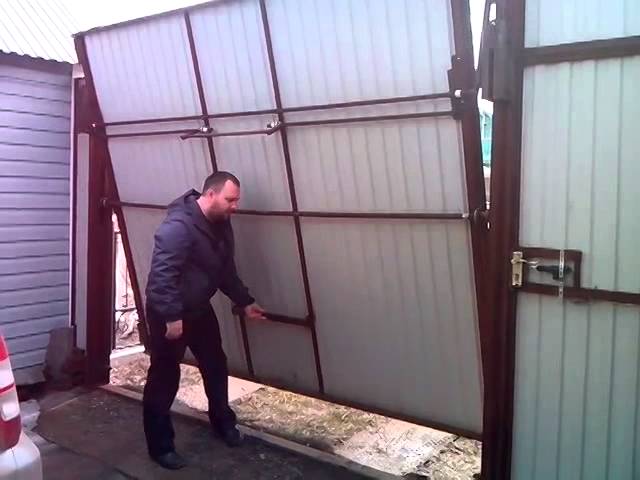

Запоминайте пошаговую инструкцию изготовления гаражных подъемно-поворотных ворот.

1. В первую очередь надо собрать П-образную коробку для ворот. Ее делают из трех брусьев, стальных или деревянных. Конструкцию заглубляют непосредственно в пол гаража, в цементную стяжку, как минимум на 20 мм. При этом горизонтальный брус тщательно закрепляют при помощи угольников или стальных пластин.
2. Затем нужен монтаж направляющих шарниров. Верхний кронштейн устанавливают под потолком. Запомните, что кронштейн должен легко перемещаться по створке, чтобы не заклинивало механизм. Лучше всего пристрелять кронштейн с помощью стальных монтажных штырей прямо к панели перекрытия гаража. Потом к нему болтами прикрепляют шарниры. И створка становится подвижной.
3. Сборка створки – ответственный этап. Сначала сваривают раму из уголков. Размер полностью зависит от параметров проема. Потом в створке закрепляют щит с уплотнителем с помощью саморезов. Обязательно надо вставить уплотнители из резины. Не забудьте и о месте для замка.
4. Потом остается смонтировать направляющие рельсы. В них вставляют ролики шарниров. Направляющие должны находиться под потолком, с левой и правой стороны от верхнего кронштейна.

Потом наступает очередь установки, то есть непосредственно монтажа конструкции ворот. Их надо грамотно закрепить в проеме, предусмотрев необходимые условия для правильного функционирования механизмов.

1. Сначала идет предварительная установка. Створка вставляется в проем. Сразу же нужно сделать разметку для шарниров подъемного механизма.
2. Потом шарниры монтируются к створке саморезами. Важно проследить, чтобы рычаги плавно и свободно скользили по направляющим, когда идет полный ход створки. Рычаги обязательно располагают параллельно друг другу. Когда рычаги закреплены верно, все правильно работает, можно окончательно зафиксировать шарниры.
3. Теперь противовесы или возвратные пружины устанавливаются на главном направляющем кронштейне. Пружины устанавливают параллельно, с обеих сторон от створки ворот. Обратите внимание: ворота должны до конца закрываться при помощи возвратных пружин. Если не удалось этого добиться, надо дополнительно подобрать оптимальные параметры противовесов.
4. Стыки надо обработать цементным раствором. На торцах полотна ворот монтируют накладки из стали, используя саморезы. Они нужны для предотвращения коррозии.
5. Затем остается только установить замок на гаражных воротах.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

1. Сборка рамы ворот из брусьев (брусья из дерева).
2. Крепление пластинами или угольниками.
3. Монтаж рамы в гаражный проем, фиксация штырями. Низ каркаса необходимо утопить в пол на пару сантиметров.
4. Сборка самого полотна ворот.
5. Сборка опоры для механизма. В одной полке делаются 3 отверстия для кронштейна, в другой — два для соединения с горизонтальными стойками.
6. Соединение пружины и кронштейна.
7. Изготовление шарнирного узла с помощью уголка, который приваривается между ребром рамы и центром паза для подъемного механизма.
8. Крепление к рычагу пластины с отверстием для регуляции натяжения.
9. Создание рельс из двух уголков. Их полки свариваются с расстоянием между их верхними частями около 5 см.
10. Первая сторона рельса сваривается с пластиной в 8 см, с другой стороны монтируется куски швеллера около 15 см. Затем швеллер фиксируется на верхнем бруске болтом.
11. Завершающие монтажные работы с полотном.

Подъемные роллетные ворота

Далее предоставлен чертеж подъемных ворот для гаража.

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Утепление и обшивка

Отмерим и после отрежем листы

Важно помнить, что нужно отмерить немного больше по бокам на 20 мм, сверху на 20 мм и снизу на 30 мм шире основного каркаса.

Важно, чтобы этот лист заходил на 10 мм на сам каркас и прикрывал полностью зазоры.

Делаем нахлест

Соединение это центральное нужно обязательно делать именно с нахлестом. Это возможно сделать, если на одной из текущих створок делать лист немного шире, и он так будет перекрывать текущий зазор и также заходить после на каркас примерно на 10 мм.

Так листы будут встречаться и не будет заметно никакого зазора.

Привариваем сам лист

Небольшие вырезы стоит сделать под сами крепления этих навесов. Лист вам ещё стоит приваривать точечным методом и приблизительным шагом размером в 50-70 мм.

Защита ворот от текущей коррозии

Для того чтобы надежно защитить ворота от текущей коррозии необходимо зачистить тщательно металл при помощи корд-щетки.

Окрашивание

Только после обезжиривания, в этом случае применяется ацетон, можно будет начинать покраску готовых ворот. Краску наносить тонкими ровными слоями и лучше использовать 2 слоя.

Утепление данных ворот при помощи пенопласта

Достаточно легко и просто можно утеплить ворота ещё при помощи материала под названием пенопласт с его толщиной приблизительно 50 мм. Просто создаем выкройки по нужным их размерам и приклеиваем между имеющимися ребрами жесткости. Приклеивать легко можно на монтажную специальную такую пену или для таких работ можно использовать клей строго специального назначения.

Эффект термоса

Если вы теперь и на пенопласт в дальнейшем укрепите ещё и фольгированный изолон, то получите вы после эффект термоса.

Вот так легко и просто даже новичок может самостоятельно создать ворота для своего собственного гаража. Сделать их не только прочными и ровными, но ещё и достаточно теплыми при помощи обшивки.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обшиваем ворота

Если для обшивки выбирается материал (профлист, поликарбонат и пр.), который крепят саморезами или заклепками, нужно предварительно каркасы очистить от грязи и ржавчины. После обработки антикоррозийным составом проводится грунтовка и окрашивание. Финишную отделку обшивки, если она сделана из листового или кровельного железа, выполняют после сваривания.

На популярные распашные ворота из профнастила и поликарбоната стараются подобрать листы, чтобы не было шва на створке. Если добыть материал такого размера не удается, первая полоса выставляется по уровню и крепится парой саморезов. После проверки положения их вворачивают во все волны, прилегающие к элементам сваренного каркаса. Следующий лист крепится внахлест на волну предыдущего.

Обшивку также делают из других материалов:

1. Дерева. Доступный, красивый вариант с возможностью легкой замены. Однако требуется регулярный уход. Следует учитывать, что при высыхании древесина может растрескаться.
2. Металлического листа. Обшивка прочная, но тяжелая.
3. Кованные. Возможность создания оригинальных дизайнов, но сваривать такие ворота могут только специалисты.
4. Металлической сетки. Невысокая цена, простота выполнения работы, небольшой вес. Однако эстетика никакая, а доступность просмотра прилегающей к дому территории посторонними людьми мало кому понравится.
5. Комбинированные варианты сваривают из кованых элементов, поэтому форма распашных ворот может быть любой. Для защиты от любопытных, створки со стороны двора обшивают металлическими, профильными или поликарбонатными листами. Монтаж обычно выполняют специалисты, так как сварить ворота этого вида новичку не по силам.

Перед обшивкой ворота необходимо защитить от коррозии, погрунтовать и покрасить
