Водяной теплый пол своими руками. Пошаговая инструкция.

Преимущества и недостатки

Не хотелось бы обходить стороной плюсы и минусы водяных теплых полов, так как на их основе часто и делается выбор. Поэтому обозначим их по отдельности.

Преимущества

• Повышение показателя комфортности, где главный фактор – это излучение тепловой энергии, а не конвекция.
• Равномерное распределение тепла по всему объему помещения без холодных углов и источающих жар радиаторов.
• Стопроцентная гигиеничность полов, потому что они всегда сухие.
• Высокая степень безопасности. Ни ожогов, ни ушибов, ни других видов повреждений при соприкосновении.
• Больше свободного места за счет отсутствия выступающих частей отопительных приборов.
• Экономичный подход к расходу энергоносителей. В системе водяных теплых полов требуется температура теплоносителя не выше +50°С. При сравнении с радиаторным отоплением только минимальный показатель равен +70°С.
• Высокий срок эксплуатации – 50 лет.

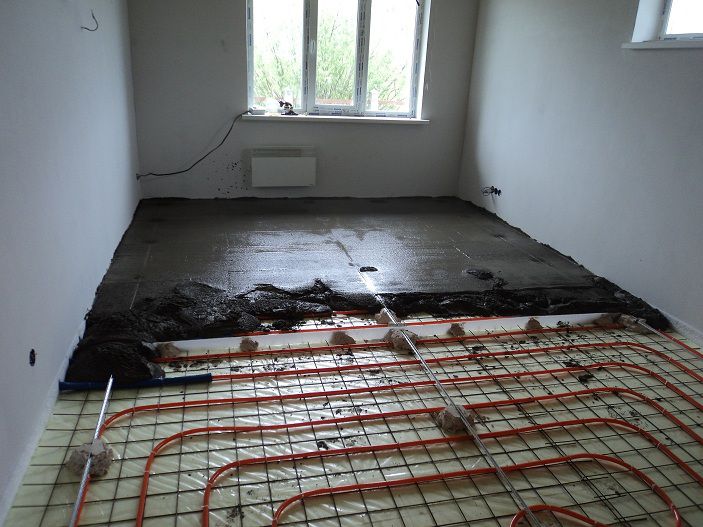

Заливка трубной разводки

Недостатки

• Невозможность использования в городских квартирах за счет увеличения гидравлического сопротивления внутри отопительной системы здания. Правда случаи установки водяного теплого пола в квартире на практике присутствуют.
• Если в доме проведены качественные мероприятия по теплоизоляции, то устройство водяного теплого пола можно использовать в качестве основного источника тепла. Но в таких помещениях, как коридоры, лестницы, тамбуры и подобные им, водяной пол может быть использован только как вспомогательная система отопления.
• Большие первоначальные вложения как в материалы, так и в сам монтаж. Правда лет за пять они окупятся с лихвой за счет экономии топлива.

↑ Правила монтажа водяного пола

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.

Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.

Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.

Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.

Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.

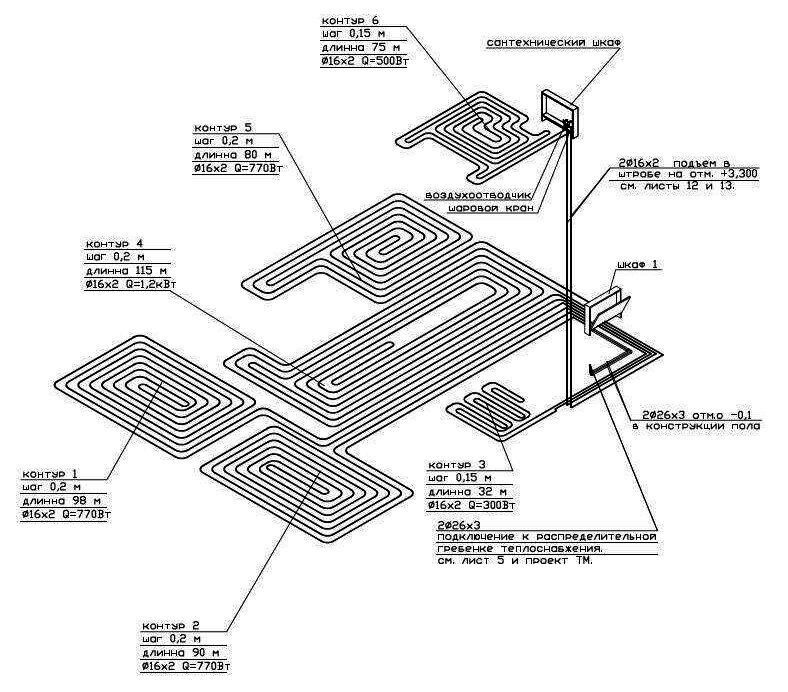

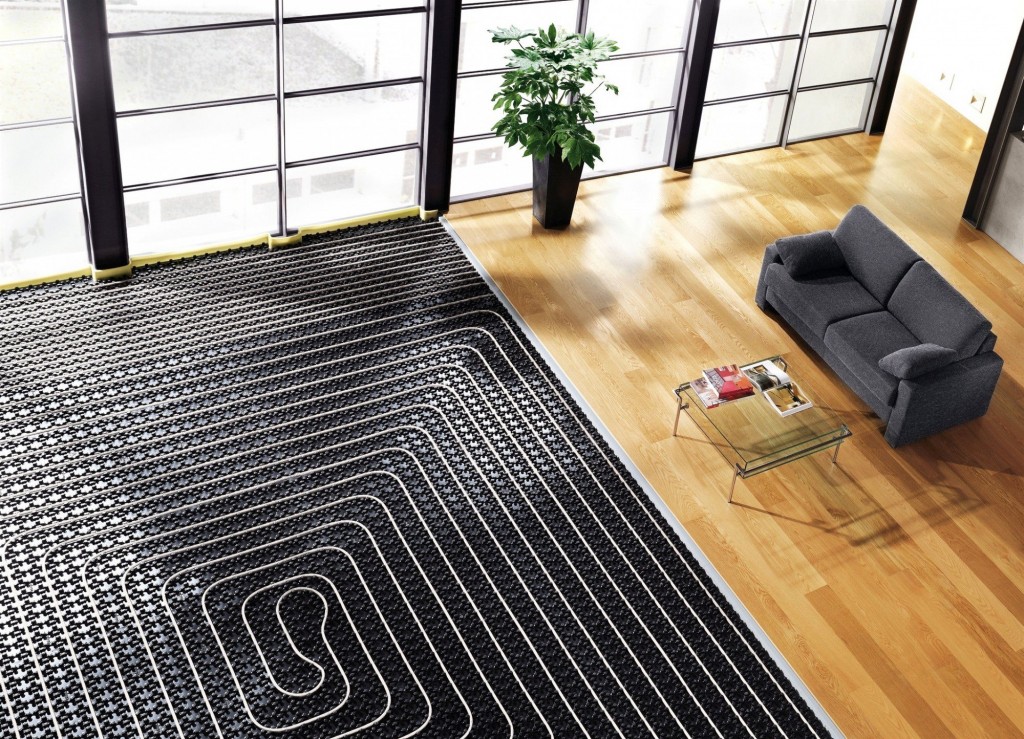

Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

• Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
• Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
• Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей

Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении

При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

Подключение теплого пола к котлу

Существует 2 схемы отопления:
1. комбинированная, когда в системе отопления помимо теплого пола присутствуют радиаторы;
2. и отопление только теплым полом.

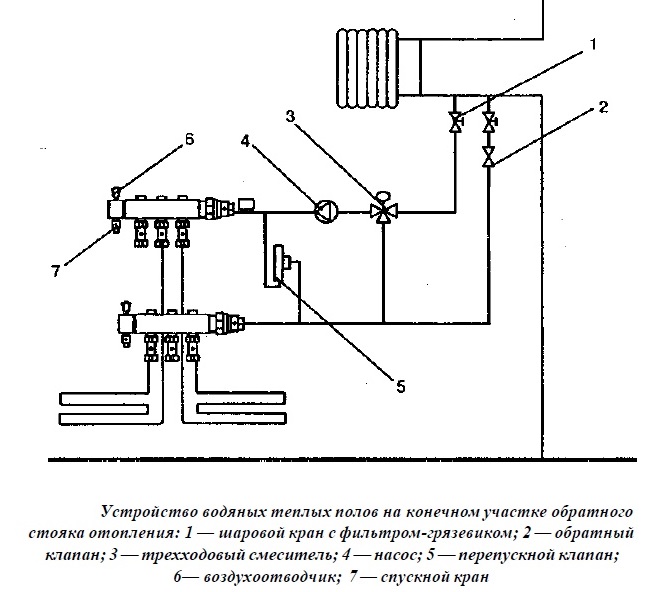

При комбинированной схеме отопления обязательно присутствует узел подмеса (трехходовой клапан и циркуляционный насос), так как температура теплоносителя в контуре радиаторов (70°C) значительно выше температуры контура теплого пола (30°C). Котел греет теплоноситель до температуры 70°C, который напрямую подается в контур радиаторов. А для контура теплого пола к теплоносителю идущему от котла подмешивается холодная обратка, чтобы температура на входе контура теплого пола была 30°C.

При отоплении только теплым полом можно использовать:
• Обычный газовый котел (отдающий высокотемпературный теплоноситель в систему), но только в паре с узлом подмеса.
• Газовый котел имеющий режим «теплый пол». Но учтите что в низкотемпературном режиме очень быстро выйдет из строя теплообменник.
• Конденсационный газовый котел. Низкотемпературный режим для него оптимален, именно в этом режиме у котла максимальный КПД. Но цена в 2-3 раза выше чем на обычные модели.

Цена конденатника-два обычных, мне кажется выгоды конденсатника на корню убиваются разницей в цене.

Применение конденсационного котла для теплых полов очень подробно обсуждали на форуме.

Подключение теплого пола к котлу может быть выполнено самостоятельно. Перед тем, как подключить теплый пол к котлу, необходимо установить коллекторный шкаф и, собственно, выполнить устройство самого теплого пола с водоциркуляционным подогревом.

Как правило, система подключается к настенному газовому котлу. Фирма-производитель при этом значения не имеет, т.к. процесс монтажа и работа всех котлов осуществляется по сходному принципу. Не имеет значения и то, выполняется ли подключение системы пола к котлу или у вас дома радиаторная система отопления.

Однако в случае с водяным теплым покрытием подключение, как правило, производится именно к котлу.

Выводы следующие:

У котла, используемого в таких системах, 5 выводов (если оборудование двухконтурное, то есть для системы горячего водоснабжения и отопления).

В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек.

На каждую трубу устанавливается шаровый кран. В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения.

Для самостоятельного подключения системы обогрева к котлу необходимо подготовить набор простых инструментов.

Вам понадобится:
• рулетка — 5-7 м;
• плоскогубцы (пассатижи);
• уровень;
• разводные ключи;
• обычные гаечные ключи;
• набор отверток;
• шлифмашинка;
• паяльник;
• перфоратор;
• газовая горелка;
• труборез.

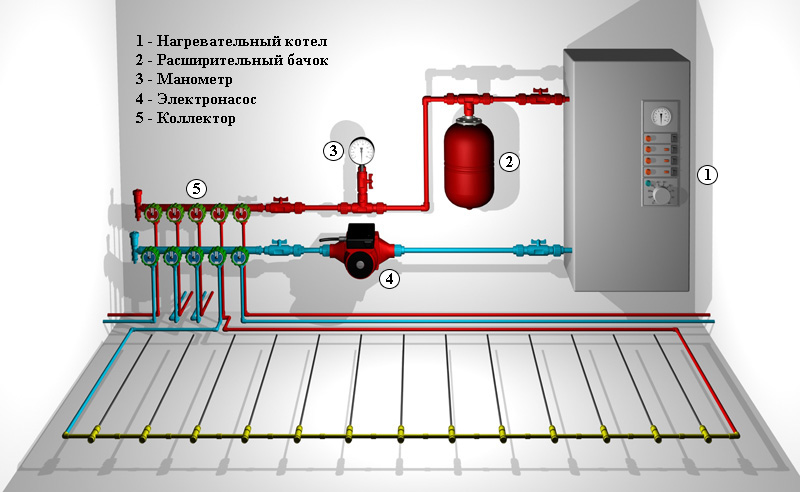

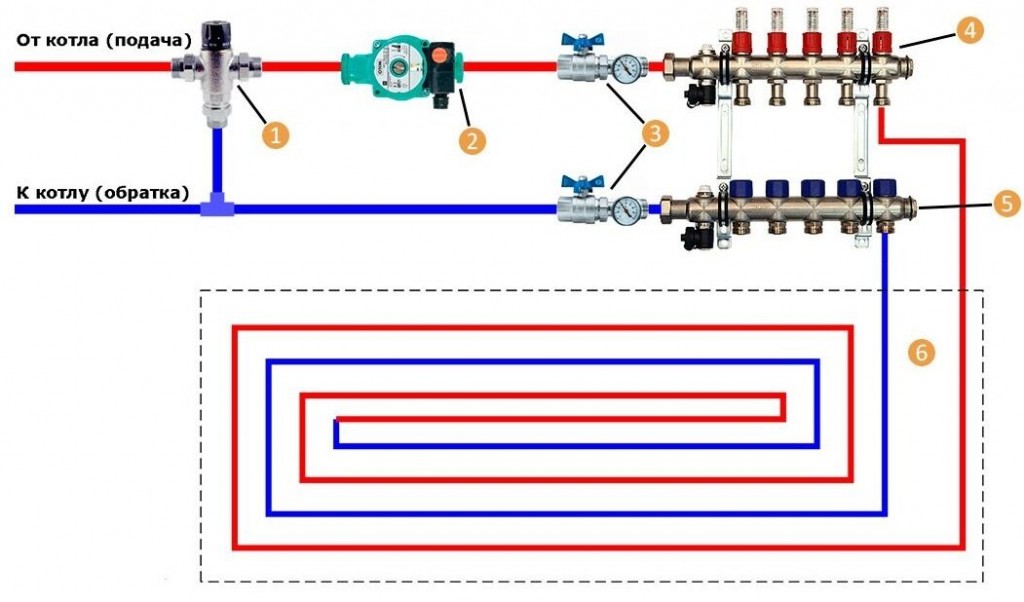

Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Полноценная система коллекторов

В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.

Запорные краны на входе и выходе можно заменить термостатическими регулировочными вентилями. Они оснащаются термобаллоном с парафином, посредством которого задается пропускная способность вентиля.

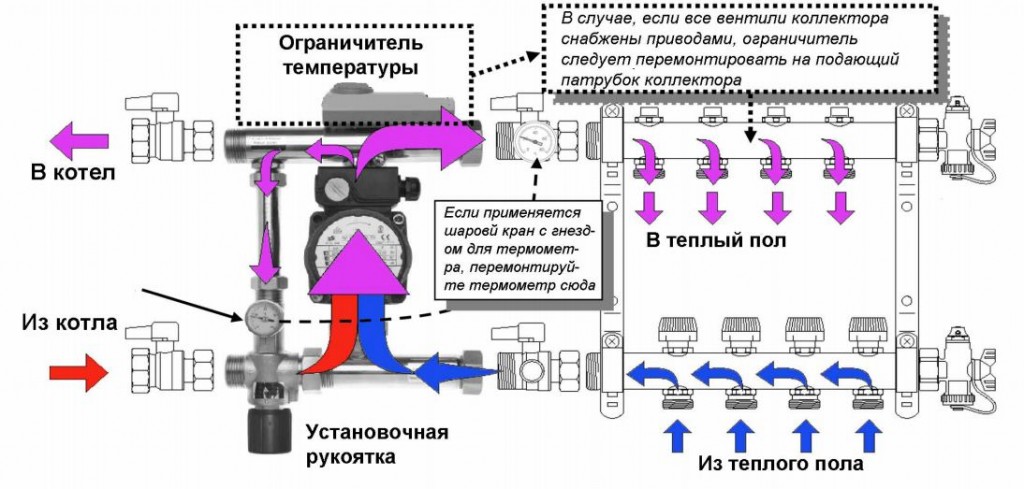

Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости.

Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.

Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

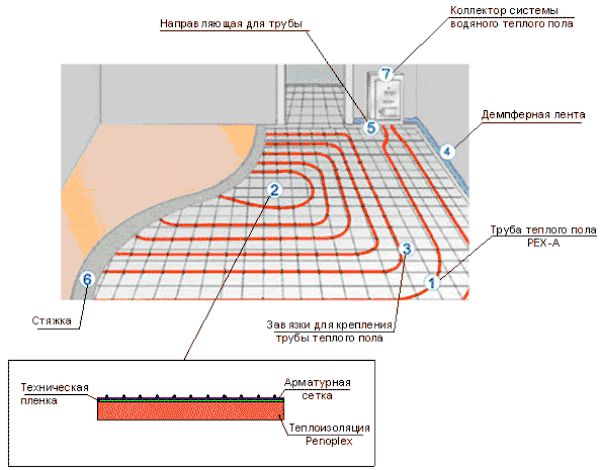

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.

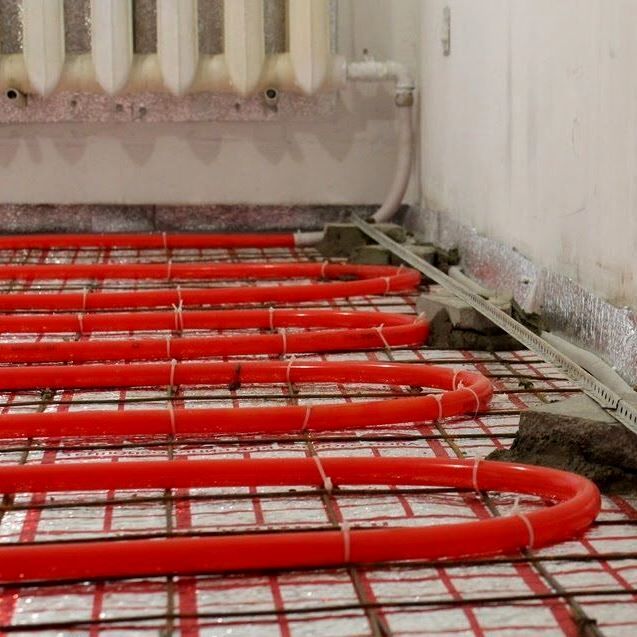

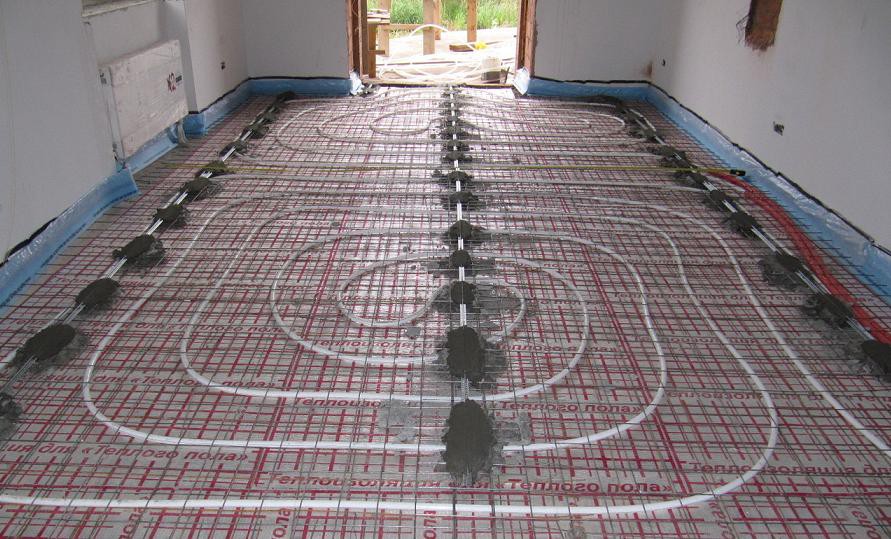

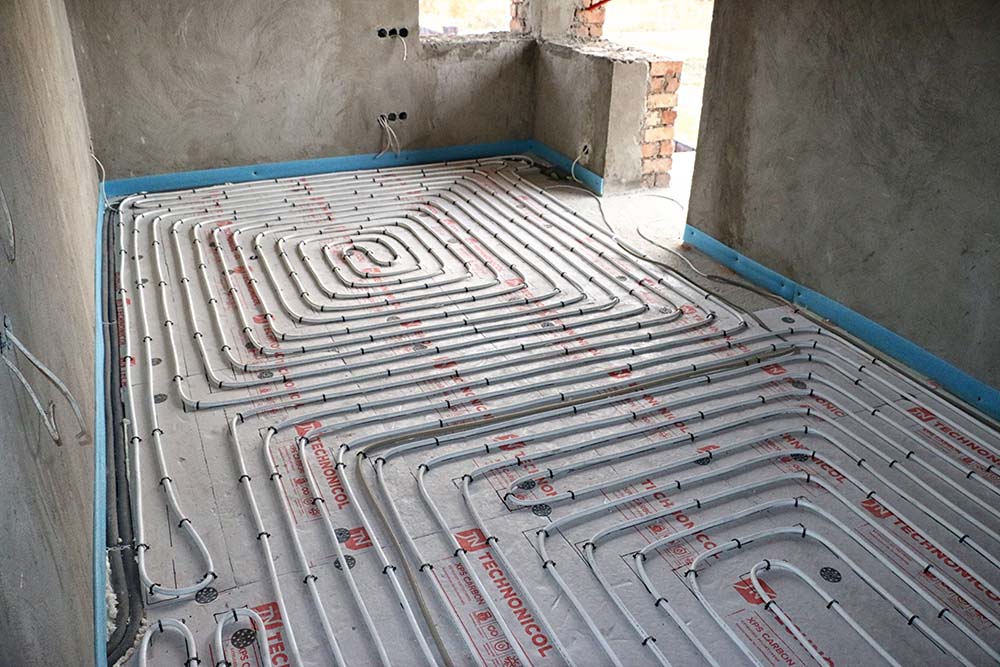

4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Правила

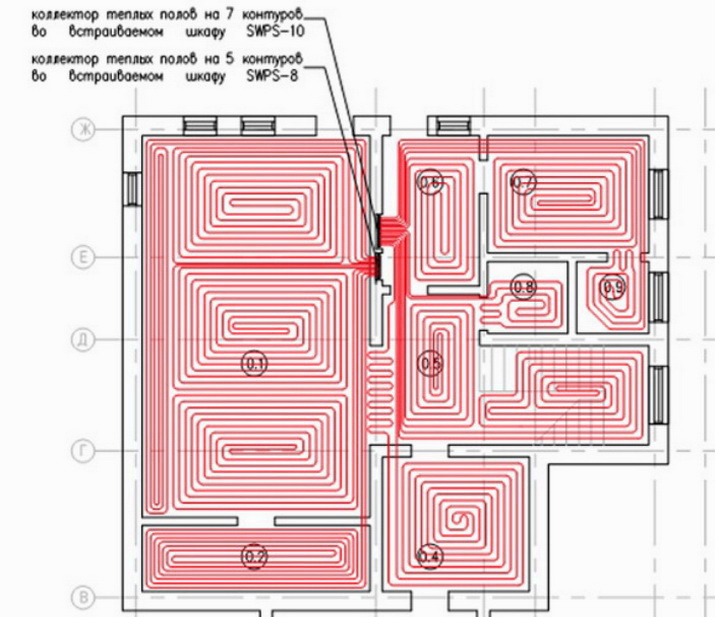

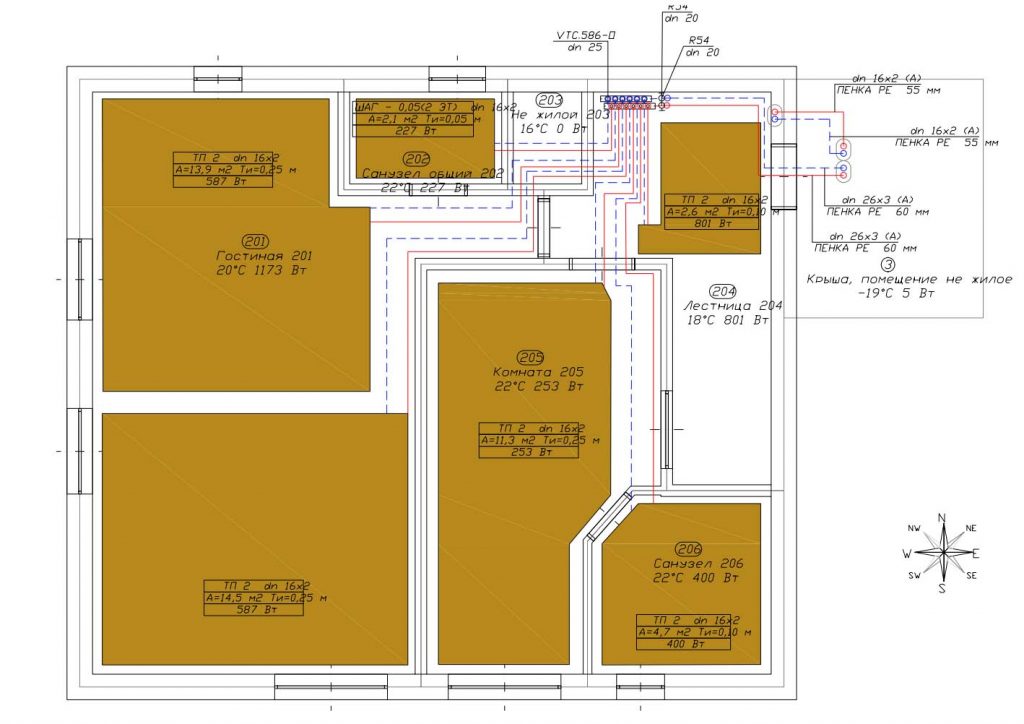

• План укладки труб желательно подготовить заранее. Во-первых, так можно не нагревать ненужные участки, во-вторых, их расположение можно учесть при необходимости просверлить пол.
• В состав завершающей стяжки обязательно должен входить пластификатор, который позволит бетонному слою деформироваться при нагревании без признаков повреждения.
• Приобретая тепловое оборудование, очень важно покупать коллектор и автоматику для водяного теплого пола одного производителя, иначе они будут конфликтовать при работе системы.

© 2021

Преимущества и недостатки водяной системы обогрева

Современный человек старается избегать дополнительных затрат на жилье. Для этого часто применяется система теплый пол. Основные ее плюсы:

1. Равномерный обогрев помещения или комнаты.
2. Исключается использование видимых приборов для отопления, что делает интерьер привлекательнее, дополнительно экономиться пространство.
3. При минимальных затратах получается добиться прогрева большой площади.
4. Относительно легкий монтаж.

Устройство теплых полов на водяной основе имеет несколько минусов:

1. Важные конструктивные особенности, что надо учитывать при ремонте.
2. Обязательная покупка и установка насоса для воды.
3. Возможные проблемы с регулировкой температуры.
4. Необходимость поддерживания давления в системе.
5. Есть риски протечек, которые сложно определить.

Риск протекания повышается при использовании труб из металла, что через несколько лет покрываются коррозией и могут давать трещины, течь.

Последовательность укладки труб

Наибольшей популярностью на сегодняшний день пользуется бетонная система укладки. При этом способе трубопровод после монтажа заливается цементным раствором со специальными пластификаторами.

Работы выполняются следующим образом:

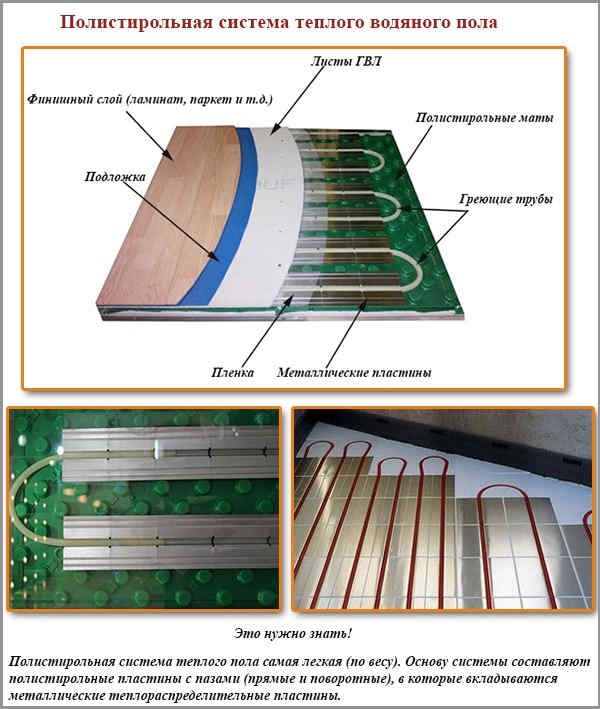

Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.

Полистирольная система имеет несколько основных преимуществ:

• Принцип укладки труб отличается простотой. Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
• Отсутствует необходимость в проведении дополнительных бетонных работ. Маты имеют металлические термоотражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
• Скорость проведения монтажа. Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
• Максимальная теплоотдача. Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.

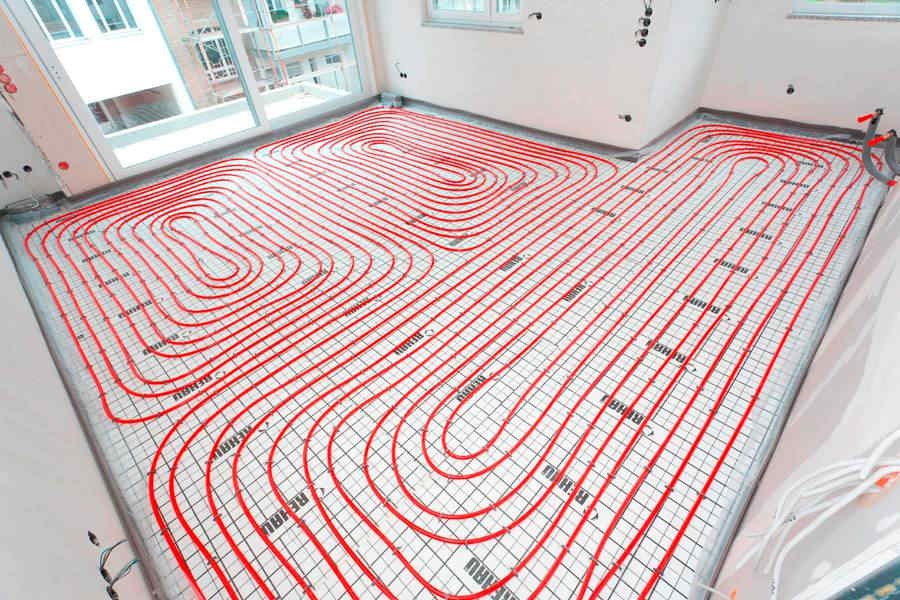

Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж теплых полов водяного типа, проблематичным и практически невозможным. Облегчить процесс установки позволит применение специальных матов.

Подключение трубопроводов к водяному коллектору

Отрежьте трубу механическими ножницами.

Отрезаем трубу ножницамиС помощью калибратора снимите с торца трубы фаскиУстановите обжимной соединитель на торец трубыПрисоедините трубу к коллектору и затяните конструкцию ключомНа коллекторы можно установить специальные сервоприводы

Которые могут дистанционно регулировать поток горячей воды через терморегулятор.

Сервомоторы и терморегулятор подсоединяются проводами через коммуникатор.

Проводим испытание системы обогреваемого пола – открываем входной клапан.

Открываем клапан теплого пола

Если ваша система нагреваемого водяного пола, запитанного от отопления сохраняет герметичность при испытаниях – приступайте к заливке его бетоном. Не забудьте добавить в раствор для заливки теплого пола пластификатор – для этого можно использовать обычное жидкое мыло.

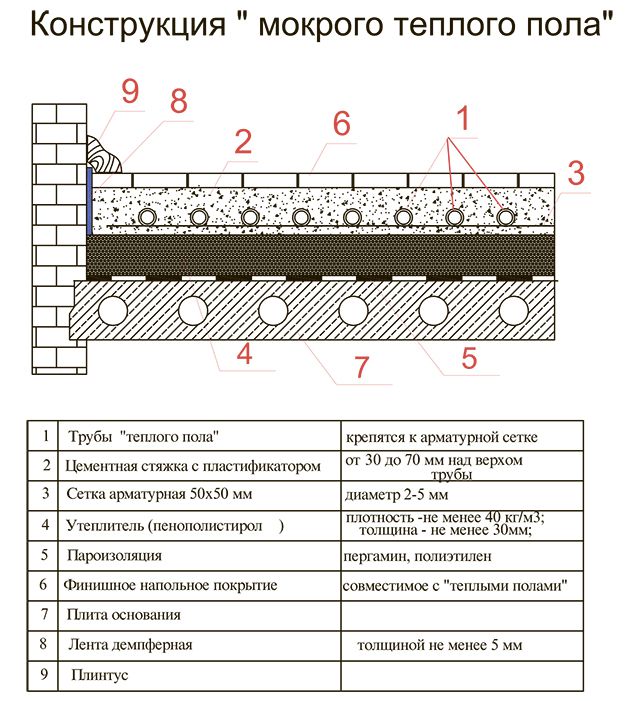

Бетонная стяжка пола

После окончательного высыхания на обогреваемый пол с водяным отоплением можно будет укладывать финишное напольное покрытие.

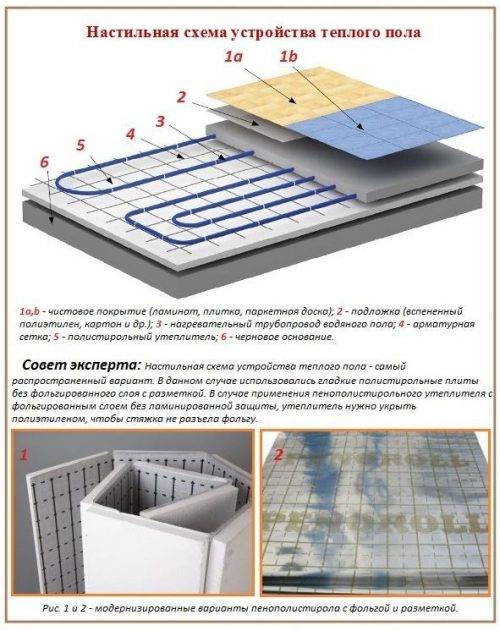

Настильная система водяных теплых полов

В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Как залить стяжку теплого пола в частном доме: пропорции и материалы

Если водяные теплые полы в частном доме укладываются на бетонный пол своими руками, то, скорее всего, и раствор для стяжки будет готовиться самостоятельно. Потребуется одна весовая часть цемента марки М 300 или 400, пластификаторы, присадки и мелкозернистый щебень с песком, а лучше отсев. Основные компоненты берутся в пропорциях 1:6 — одна часть цемента и 6 частей отсева. При использовании щебня и песка пропорция будет 1:4:3.5 — одна часть цемента на 4 части щебня и 3.5 части песка.

Если, выясняя вопрос, как сделать теплый пол от отопления в частном доме своими руками, не хочется тратить время на замес раствора, можно воспользоваться готовыми сухими смесями. Их разводят по инструкции, расписанной на упаковке, что облегчает и ускоряет работы. Добавлять в готовые смеси пластификаторы и добавки нет необходимости.

Правильный выбор раствора для стяжки при рассмотрении вопроса, как самому сделать теплый пол от отопления в частном доме, крайне важен. Так, например, цементно-песчаная стяжка будет обладать меньшей прочностью и более низкой теплоотдачей, чем бетонная стяжка. Поэтому эксперты рекомендуют использовать именно бетон, который к тому же еще и менее подвержен растрескиванию при остывании и следующем нагреве.

Теперь освоим принцип, как правильно залить теплый пол в частном доме после монтажа трубопровода:

• нельзя заливать поверхность при минусовых температурах;
• перед заливкой в смонтированной системе устанавливают давление  Атм. Если вы не знаете, как правильно сделать теплый пол в частном доме, стоит запомнить, что заливать стяжку в трубы без давления нельзя. Также нельзя нагревать теплоноситель в трубах — максимально допустимая температура воды 200С. Повышать показатели можно только спустя 28 дней, когда залитая своими руками стяжка теплого пола в частном доме наберет оптимальную крепость;
• по периметру помещений наклеивают демпферную ленту. Ее можно использовать и при черновой заливке. Лентой оклеиваются места соприкосновения стяжки и поверхностей, включая пороговую зону двери;
• при заливке использовать маяки. Решить проблему того, как сделать теплый водяной пол в частном доме ровным, помогут маяки. Ровная поверхность исключает скрипы и провалы напольного чистового настила, продлевает срок его эксплуатации.

При заливке раствора стяжку нужно аккуратно трамбовать. Можно использовать специальные строительные инструменты, а можно и обычные грабли, швабру с тряпкой. Эта процедура необходима для того, чтобы выгнать воздушные карманы, наличие которых делает водяное отопление пола в частном доме менее эффективным.

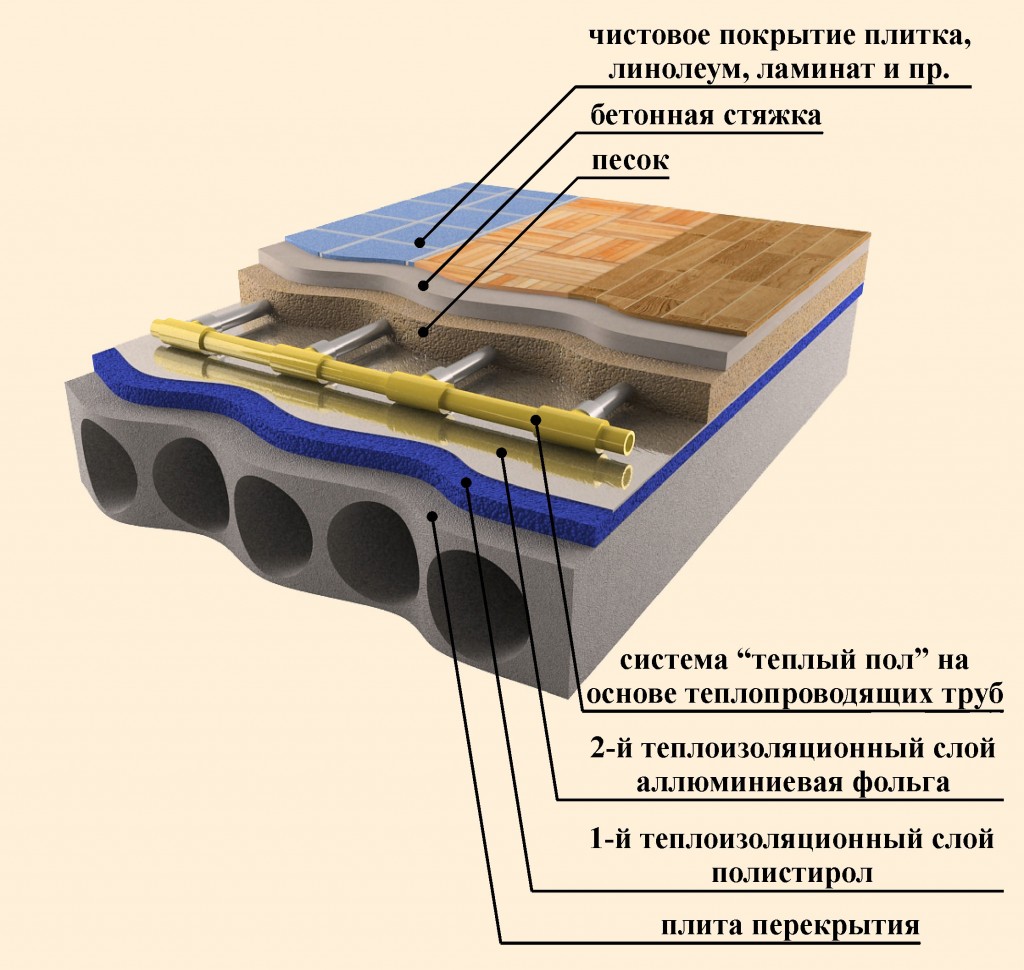

Бетонная система укладки

В начале необходимо разделить площадь пола на равные части по 40 м2. Сколько будет таких частей зависит от размера и геометрии поверхности, однако всегда следует выдержать соотношение сторон в пропорции 1:2. Этот момент важно учесть, потому что при нагревании стяжка будет расширяться, а при остывании будет происходить обратный процесс, что приведет к деформации. Этого нужно будет избежать, чтобы бетонная стяжка не потрескалась.

Приготовленную поверхность пола очистите и уложите теплоизоляционный материал, чтобы отдаваемое тепло не уходило в пол. Подберите качественный материал под теплоизоляцию и плотно уложите его на поверхность. Аккуратное отношение к этому этапу поможет направить теплоотдачу вверх, куда и требуется. Самым простым вариантом может быть пенопласт. Его параметры должны быть: относительно толщины 30-150 мм с плотностью более 35 кг/м3. В зависимости от желаемой интенсивности обогрева выбирают толщину пенопласта. На теплоизоляционный материал настилают гидроизоляционный слой – полиэтиленовую пленку.

Укладка водяного подогрева пола на бетонную основу и теплоизоляцию

Далее по всему периметру поверхности помещения, а также между частями по 40 м2, укладывают демпферную ленту, которая используется для возмещения теплового расширения бетонной стяжки.

Следующим этапом будет армирование пола своими руками. Это делается сеткой 150х150 с сечением прутка по 5 мм. Для более основательного армирования, хотя это не является требованием, можно уложить дополнительный слой сетки после монтажа труб для отопления. Установка труб для отопления довольно простая процедура.

При предварительном составлении проекта были сделаны определенные расчеты, согласно которым нужно будет уложить теплый пол. Каждый шаг отопительных труб должен находиться от 75 до 300 мм друг от друга. В соответствии с площадью поверхности разрабатывается самая выгодная схема монтажа: спиралью, змейкой, спиралью со смещенным центром, двойной змейкой. Проложенные трубы следует закреплять специальными хомутами, а в промежутках компенсационных швов потребуется надеть гофрированную трубу для защиты от повреждения трубы.

Следует учесть, что возле наружных стен увеличивается теплопотеря, поэтому трубы необходимо будет уложить с меньшим шагом. Таким образом, вы избежите температурных перепадов. Также длина трубы должна быть в пределах 90 м. Если протяженность трубы больше, то увеличится теплопотеря и в конце системы вода будет холодной, а давление в теплоносителе значительно уменьшится.

После опрессовки, если все в порядке, система остается наполненной с тем же рабочим давлением. Теперь можно проводить бетонную стяжку своими руками. На стяжку, лучше всего, использовать специальные смеси на теплый пол или пескобетон М300. Его слой должен быть от 40 до 70 мм.

Стяжка пола на водный подогрев пола

После полного застывания раствора проводят чистовую отделку своими руками. Для напольного покрытия нужно использовать материалы, отличающиеся отличной теплопроводностью: ламинат, керамическая плитка, линолеум.

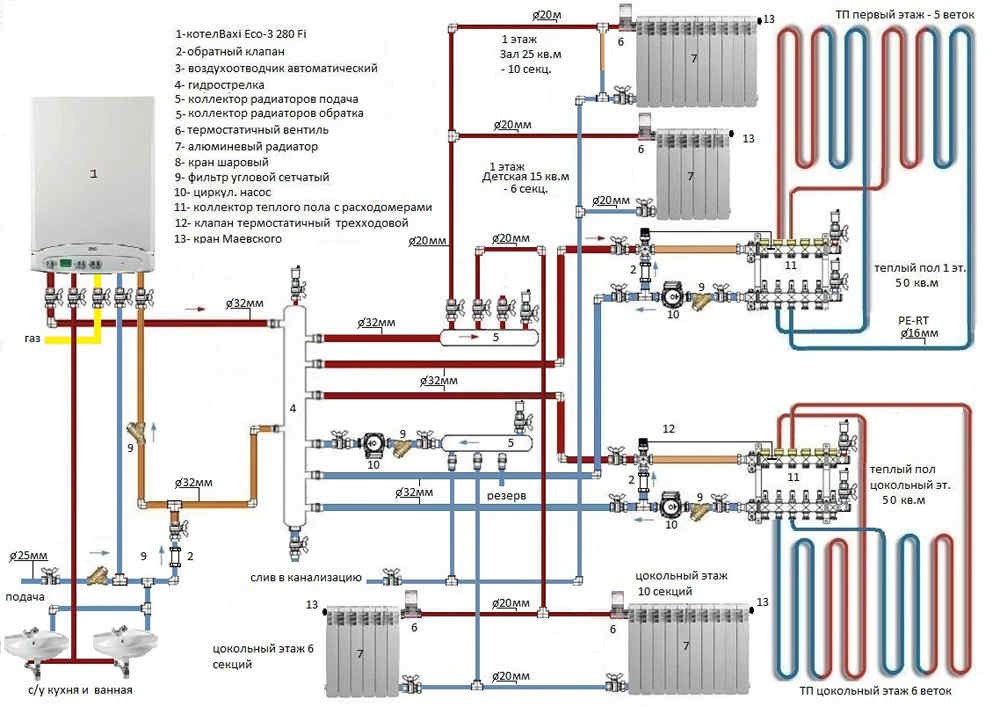

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

• пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
• котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

• имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
• в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

Расчет мощности теплого водяного пола

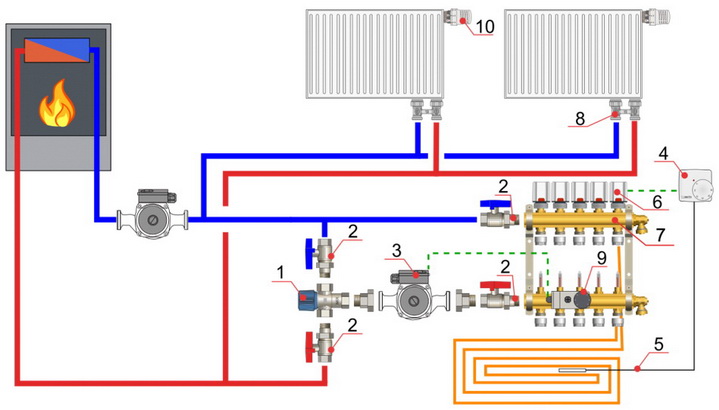

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

1. Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

   Подключение через трёхходовой клапан

2. Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
3. Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

   Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

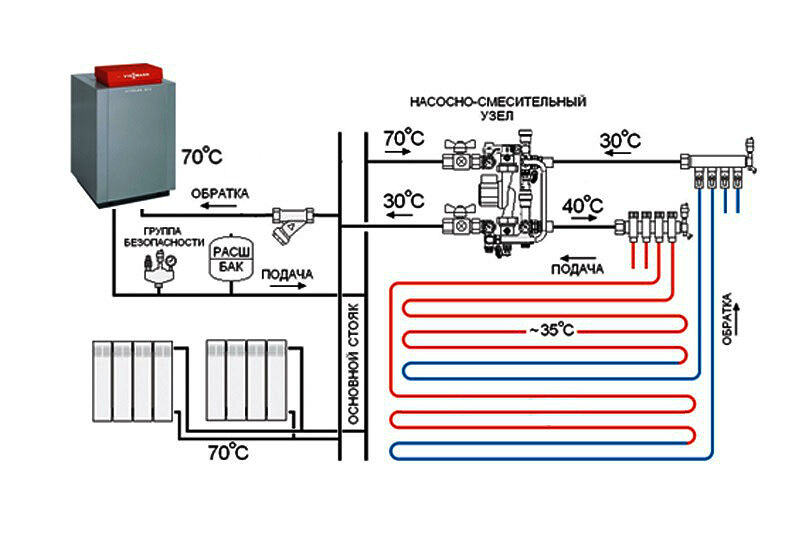

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

Смесительно-насосный узел для теплого пола

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Заключение по данной теме такое:

• Теплый водяной обязателен в современном отоплении частного дома;
• Укладывать пол лучше на готовые маты;
• Использовать, где только возможно схему укладки трубы улитка с шагом 150 мм и длиной не более 100 м;
• Труба должна быть только из сшитого полиэтилена диаметром 16 мм (у рехау она 14 но тоньше стенки) этого достаточно. Количество трубы необходимое на квадратный метр теплого пола берем 7-8 метров.
• Обязательно устанавливать смесительный узел с защитой от перегрева.
• Заливать стяжку нужно не менее 30 мм над трубами и разделять по контурам отделяя друг от друга демпферной лентой. (А лучше если дом будет построен на фундаменте УШП)
• Защищать трубы на месте деформационных швов и при выходе из сяжки гофрированной трубой или утеплителем.
• По возможности использовать в системе отопления деминерализованную воду.
• Возможно организовать отдельную регулировку температуры по комнатам с помощью сервоприводов.

Надеюсь, статья была полезна для вас, и вы нашли для себя полезную информацию, а также увидели моменты на что нужно обратить внимание при устройстве водяных теплых полов в частном доме и теперь не сделаете ошибки.

Как сделать водяной теплый пол

В помещениях, отопление которых сделано по технологии теплого пола, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола, температура распределятся оптимальным образом: теплее всего ногам, а на уровне головы уже более прохладно. Способов подогрева два: водяной и электрический. Водяной дороже в монтаже, но дешевле в эксплуатации, так что именно его чаще делают. Немного сократить расходы при установке можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

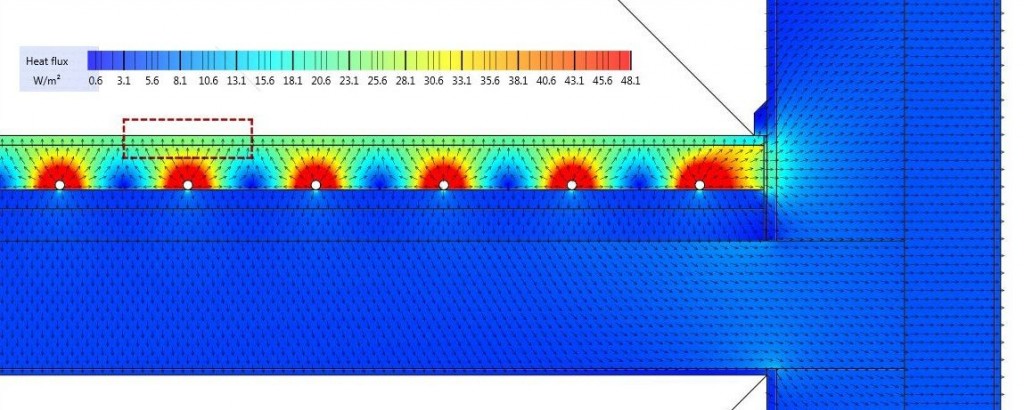

Распределение тепловых потоков при разных системах отопления

Тепловой расчет

В среднем для обустройства теплого пола и создания наиболее комфортных условий в помещениях средняя температура теплоносителя в нем должна быть в пределах от 45 до 55 градусов. Если в качестве чистового материала выступает плитка, то для нормального ощущения достаточно иметь температуру носителя в 45 градусов.

Если же в качестве покрытия используется ламинат, то она должна быть выше, так как частично изолируется доской.

Расчет системы напольного отопления выполняется исходя из потребностей, а вообще, она считается гибкой, потому что можно отрегулировать подачу воды до любого значения температуры. Поэтому обычно руководствуются общими данными: на поверхности пола температура должна быть от 29 до 35 градусов.

Многое решает выбор способа прокладки труб в системе, который определяется исходя из предпочтений к интенсивности и зон прогрева. Если необходимо, чтобы тепло равномерно распределялось по всему помещению, то лучше применить так называемую улитку.

При такой схеме прокладки обратка чередуется с первичкой, поэтому не будет ощущаться сильных перепадов.

Технология монтажа водяного пола

Это потребует выполнения по грунтовой основе бетонной подушки на которую будет уложен слой тепловой изоляции. Для обеспечения прочности основания будущего тёплого водяного пола, учитывая его объёмные расширения, применяется, как минимум, один слой армирующей металлической решётки с толщиной прутка не менее 5 миллиметров.

По этой сетке проводится разводка труб подогрева пола. Материалом их изготовления, как правило, служит прошитый полипропилен. Схема разводки может иметь вид «змейки», «улитки», «спирали», или их комбинаций. Но, в целом, шаг укладки составляет от 100 до 300 миллиметров. Практическими способами фиксации колен трубы, уложенной в «змейку» или «спираль» могут стать:

• стандартные кронштейны крепежа труб;
• специальные пластиковые «рельсы» с фиксирующими трубу пазами;
• скобы-защёлки;
• слой фиксирующего профиля.

Нужно учесть, что также существуют лимиты длины одного кольца такой трубы, и в целях недопущения тепловых потерь и снижения давления в общей системе подогрева, их нельзя превышать. Как правило, важен и диаметр укладываемой в контур трубы.

труба диаметром 20 миллиметров.

Для более надёжного устройства пола, поверх труб может укладываться ещё один слой армирующей решётки, аналогичной лежащей под трубами контуров подогрева пола. После чего сверху выполняется слой цементно-бетонной подложки под покрытие, как описано выше. После затвердения слоя, которое продолжается до 30 календарных дней, тёплый водяной пол можно не спеша запускать. Поверхность пола может быть декорирована напольными покрытиями. Вполне уместны паркет, различные виды ламината, плитки, линолеумов и т. п.

Как правило, устройство настилаемого теплого водяного пола выполняется гораздо быстрее, т. к. не требует выдержки для схватывания и упрочнения бетонного основания такого пола. В конструктивном наборе такого решения водяного подогрева пола обязательно применение вспененного полистирола или плотного пенопласта. Эти материалы укладываются поверх основы крепления трубок подогрева. На них выполняется основа для напольного покрытия. Для получения в помещении требуемой температуры следует заранее учитывать различную теплопроводность материалов напольного покрытия.

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Регулируемый теплый водяной пол: основы пуска и настройки

Запускать систему отопления нужно до того, как вы уложите финишное покрытие на пол, чтобы обеспечить полное высыхание бетона.

Придерживайтесь следующих советов:

1. Впервые запустить систему важно при сухой бетонной стяжке. Такая цементно-бетонная смесь застывает в течение 17-28 дней.
2. В случае, когда ремонт длится долго и уже наступил осенне-зимний период, можно постепенно запускать систему, повышая температуру на 1°С в сутки. Важно выдержать срок в 2 недели, начиная от заливки стяжки до включения системы на постепенный прогрев. Действуя таким образом, вы полностью высушите чистовую стяжку без риска теплового шока, появления напряжений, а также растрескивания цемента.
3. Прежде чем укладывать финишное покрытие, убедитесь, что стяжка полностью высохла. Такие материалы, как ламинат и паркет, — высокочувствительны к влаге.

Первый шаг — этап подготовки. Как регулировать теплый пол, чтобы КПД был максимально высоким, а система — надежной? Этот вопрос встает как при первом запуске системы, так и ежегодно перед очередным пуском.

Как происходит старт системы? Происходит пуск воздуха и заполнение труб теплоносителем. Несмотря на то, что многие регулируемые теплые полы оборудованы специальными датчиками, а также программаторами (электронными или же радиоуправляемыми), вам все равно придется принять участие в запуске.

Можно сказать, что это первичная ручная регулировка теплого водяного пола.

Даже если ваш регулируемый теплый пол обогревает все помещение или выступает в качестве вспомогательного элемента обогрева, прежде чем запустить систему, вы должны убедиться, что клапаны и вентили на распределительном коллекторе закрыты — и на подачу, и на обратку.

Когда регулируемый теплый пол играет роль дополнения к радиаторам отопления, вы сначала перекрываете петли водяного пола, затем заполняете теплоносителем главную систему отопления.

После этого открываем подачу и обратку на одной петле и включаем циркуляционный насос на минимальные обороты. Так контур будет поэтапно заполняться водой, а воздушные пробки не образуются. В этом заключен главный принцип работы регулируемого теплого пола водяного типа. При этом воздух отводится через воздухоотводчик, расположенный на коллекторе.

Следующий шаг — запуск котла на прогрев, при этом температурный режим — 30-40 °С. Вам потребуется отследить подачу теплой воды в открытую петлю, а затем ее возврат в обратке. С этим всё в порядке? Значит, контур функционирует исправно, а вентили подачи и обратки перекрываются; затем всё то же самое повторяется с другим контуром. Так происходит до того момента, пока вся система не заполнится и не будет обезвоздушена.

Далее, прежде чем настроить регулируемый теплый пол, открываем все вентили, а затем ждем (этот пункт важен, когда производится полностью ручная регуляция, без использования автоматики: контроллеров, регуляторов, сервоприводов). Не забывайте, что такой пол — это инерционная система, которая не способна реагировать на изменения сразу же. Система должна прогреться, после этого можно проверить температуру каждого контура.

Итак, вы вносите некоторые изменения, например, производите прогрев или охлаждение с помощью контроля температуры нагрева теплоносителя в котле или же регулируете объем теплоносителя, который поступает в контур.

На скорость отклика системы влияет множество факторов. Среди основных: длина контура, схема укладки, тип и диаметр труб, толщина стяжки. Исходя из этих параметров, скорость отклика может составлять от нескольких часов до нескольких суток.

Регулировка теплого водяного пола бывает:

Ручная

Поздравляем, у вас есть теплый пол! Как регулировать температуру, вы догадались: вручную это происходит с помощью коллектора.

Далее, заводим петли регулируемого теплого пола (на вход и на обратку) на распределительный коллектор. В этом случае температура теплоносителя, который поступает на коллектор и на петли, — одна и та же.

Однако на выходе каждой петли температура может быть различной, в зависимости от длины петель и иных условий.

Какая температура вам необходима? Какой прогрев жилища и теплоотдача будут для вас оптимальными? В зависимости от требований, вы можете отрегулировать гребенку водяного пола. Вследствие чего изменится объем поступающей в петлю воды, теплоотдача, соответственно и температура пола.

Вручную регулировать температурные режимы водяного пола можно двумя способами:

1. Используя регулирующие вентили. В этом случае вы самостоятельно определяете, какую температуру установить. К примеру, если на улице похолодает, вам придется проводить манипуляции с ними чаще.
2. При помощи расходомера. Здесь вам также потребуется регулировать краны, но в этом случае настраивать систему гораздо проще. Расходомеры располагают на коллекторе на входе в каждую петлю. Разница между расходомерами должна составлять 0,3-0,5 литров.

Автоматическая

Как регулировать теплый пол, чтобы это было максимально удобно? Так как ручная регулировка не удовлетворяет этому требованию, можно автоматизировать работу.

Для этого воспользуемся следующим оборудованием:

• термостаты и терморегуляторы (управляющие установки), контролирующие температуру исходя из показаний датчиков температуры пола, воздуха в помещении;
• сервоприводы — исполнительные установки для уменьшения или увеличения объема поступающего в петлю теплоносителя.

Термостаты (терморегуляторы) подразделяются на механические и электронные. Бюджетный, но самый надежный вариант — механические терморегуляторы. Для их использования вам придется вручную устанавливать требуемый температурный диапазон.

Если у вас электронный регулятор, то он выполняет контроль множества параметров, позволяет запрограммировать систему отопления — зависит от возможностей модели, допустимой температуры в определенной зоне, времени суток и прочее. Однако и стоимость такого агрегата будет гораздо выше.

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Установка котла

Для системы «тёплый пол» выбирают котёл в зависимости от теплоносителя. Если в доме есть газ, то целесообразно выбрать газовый котёл. Его устанавливают в помещении. Расходы на теплоноситель будут минимальными. Необходимо оборудование с выходами для горячего водоснабжения и для водяной напольной магистрали.

Если в доме устанавливают печь на твёрдом или жидком топливе, то для нагревательного оборудования обустраивают отдельную котельную. Неудобства состоит в том, что придётся постоянно следить за расходом топлива.

Вода в теплообменнике нагревается до высокой температуры, потребуется дополнительно установить радиаторы, сушилки для полотенец, можно вывести отдельные контуры в баню или в гараж. Данные мероприятия необходимы, чтобы выдержать в напольной магистрали определённое давление и температуру воды.
