Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП , которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП , то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Скачать образец

Образец акта испытания наружной канализации (.doc)

Некоторые правила установки

Выполняя монтаж внутреннего водостока, следует помнить про некоторые правила:

• воронки должны быть расположены равномерно по всей кровле;
• места для воронок должны быть хоть немного ниже всей остальной поверхности кровли;
• расстояние между воронками, которые подсоединены к одной ветке трубопровода, не должно превышать 20 м;
• наименьшее расстояние между воронкой и стеной здания должно быть 1 м;
• водоприемные воронки соединяются с трубой под углом в 90 градусов;

Стоит заметить, что когда разность высот двух крыш превышает 4 метра, то для каждого отдельного участка лучше устроить отдельный водосток.

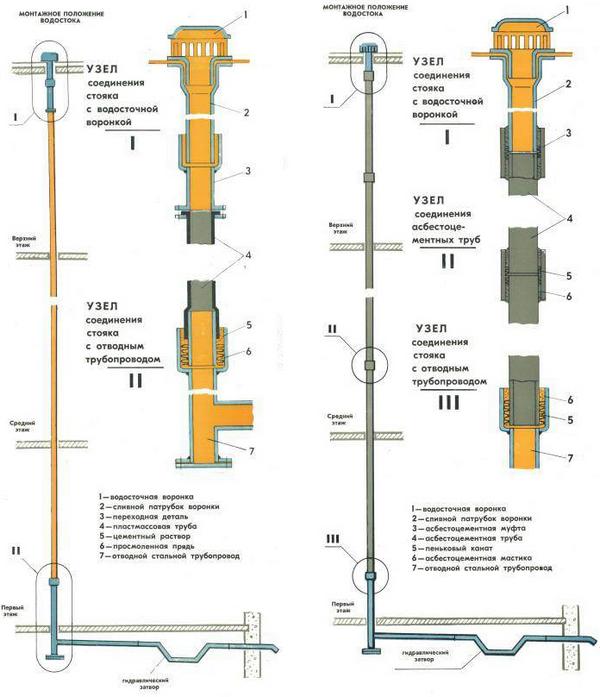

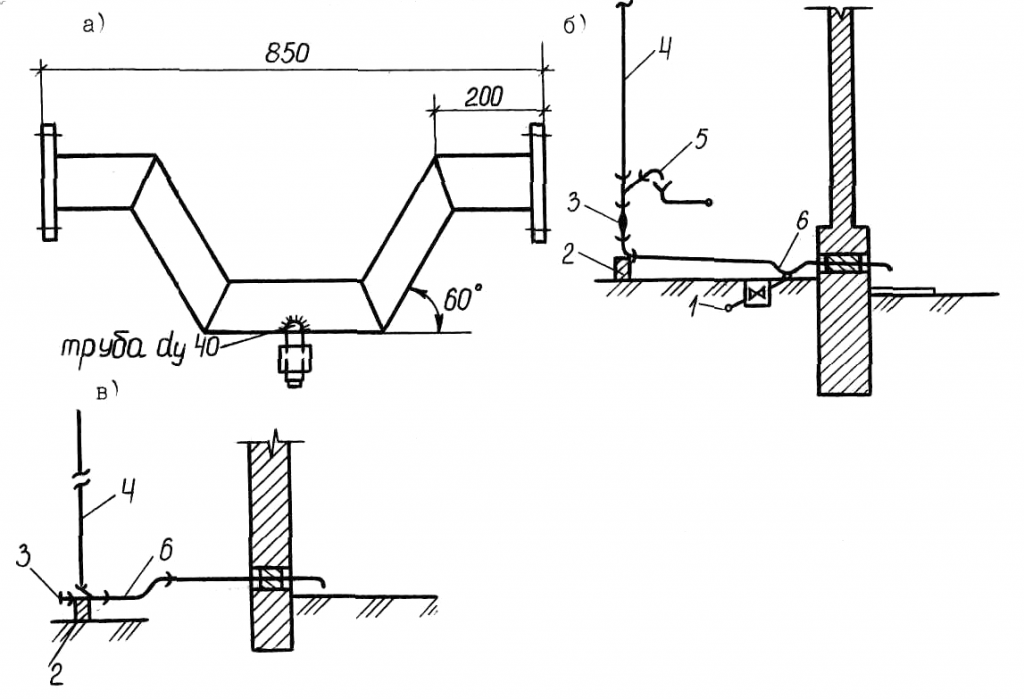

Конструктивные особенности внутреннего водостока

Планирование внутренней водосточной системы необходимо производить во время проектирование самого здания. Одной из причин является правильное расположение воронок на крыше. Они согласно СНиП должны располагаться на расстоянии не менее 20 м2 друг от друга, а сама кровля выполняется с разуклонкой (т.е. воронка ниже общего уровня). Также заранее учитывается уклон прокладываемых отводных труб (1…2°), так как вода по ним движется самотеком.

Основными элементами внутренней водосточной системы являются:

• воронка для сбора воды, защищенная сеткой или обрешёткой от крупного мусора (листьев, палок);
• отводная труба;
• водосливная труба (вертикальный контур, именуемый «стояком»);
• ревизия (небольшой патрубок с крышкой);
• выпуск – часть трубы, которая перенаправляет сток в ливневую канализацию или попросту за пределы дома.

Очень важно добиться полной герметичности соединений. Внутреннее расположение стояка предполагает сложности в обслуживании, поэтому швы обычно заваривают. По практике наиболее сложно добиться правильной

установки воронки. Чтобы ее края плотно примыкали к отводящей трубе, или напрямую к стояку, необходимо установить стакан в подготовленное отверстие только после того, как будет уложена гидроизоляция. Такая хитрость позволить обеспечить плотное прижатие воронки к поверхности.

Элементы водосточных систем

Конструкция для сборки водостока комплектуется:

• желобами — открытыми лотками для сбора воды с поверхности скатов, установленными наклонно;
• водоприемными воронками — элементами конусообразной формы для приема осадков из наклонного желоба и отвода в вертикальный стояк;
• соединителями желобов — деталями для стыкования лотков с уплотнительными прокладками или компенсаторами линейных деформаций;
• поворотными углами — изделиями для соединения лотков при повороте на 90°-165° прямоугольной или округлой формы;
• водосточными трубами — вертикальными каналами, транспортирующими жидкость от приемной воронки до нижнего выпуска;
• тройниками, поворотными коленами — скомпонованными из частей профиля элементами для изменения направления или объединения двух потоков;
• горизонтальными выпусками — трубами для отвода от здания воды, слива ее на землю или в ливневку;
• хомутами — деталями для крепления водосточной трубы к поверхности стены;
• сливами — желобами или трубами для отведения жидкости из системы.

Элементы водостока

Чтобы предотвратить вытекание воды из незамкнутых контуров в обратном направлении, на торцы желобов монтируют заглушки. Они дополнительно придают профилю жесткость.

Дренажные отверстия оборудуют решетчатыми панелями для улавливания мусора, предотвращающими быстрое засорение канала. На дорожках или проезжей части они обеспечивают безопасность передвижения.

Все составляющие водостока подбирают индивидуально, исходя из габаритов и конфигурации строения, климатических условий, возможностью отвода воды в удаленное место.

Расчет проекта ливневой канализации

Определяя пропускную способность проектируемой ливневой канализации, учитывается среднегодовой объем сточных вод. В него входят дождевая, поливомоечная и талая вода.

Схема ливневой системы канализации

Далее, основываясь на полученной цифре, рассчитывают требуемую пропускную способность коллекторов по формуле: Q = q20 x F x Ψ.

При этом учитывают площадь участка F, интенсивность осадков q20, значения пиковых нагрузок на канализацию и т. д. Поправочный коэффициент Ψ, который зависит от материала покрытия, принимают равным 1 для асфальта, для бетона – 0,85, а для поверхности из щебня – 0,4.

А также при проектировании в расчет берут следующие особенности:

• площадь сбора поверхностных вод, а также ее характеристики: материал поверхности, рельеф, тип грунта;
• период нахождения воды в дождеприемниках;
• равномерность нагрузки на очистные сооружения.

Последовательность проектирования ливневой канализации

Известно, что вода поступает в ливневую канализацию неравномерно. Для распределения нагрузок устанавливают накопительные колодцы, в которые предварительно сливаются все стоки. После этого они равномерно заполняют очистные сооружения.

Схема дренажа и ливневки с водосборными колодцами

Способы испытания участков внутренней канализации

О том, что и как проверяется при проверке соответствия внутренней сети проекту и установленным нормам, описано в СНиП «Канализация. Внутренние и наружные сети и сооружения». Согласно этому основополагающему строительному документу, внутри здания подлежат проверке и затем отражаются в итоговом документе (акте проверки) такие параметры канализационной системы:

Рекомендуем к прочтению:Глубина прокладки канализации и требования СНиП

• испытания труб сети на прочность, а их соединений на герметичность;
• соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;
• правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
• наличие уклона горизонтальных участков трубы и степень вертикальности стояков.

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива. Суть методики в том, что часть основного трубопровода (лежака) отгораживается на определенном участке от остальной системы. Делается это специальными заглушками через ревизионные отверстия. Отделенный участок проверяется наполнением водой через патрубки сантехнических приборов. Согласно СНиП результаты пролива заслуживают внимание, если наполнение трубопровода происходило с участием минимум ¾ (или 75%) всех приборов, присоединенных на данном обособленном участке. Тестирование трубопровода методом пролива считается положительным, если соединения после наполнения системы не дали малейшей течи за время 10-15 мин (зависит от объема заполняемого водой участка).

Согласно нормативной документации пролив, то есть испытание канализационной системы наполнением водой, информативно при t˚ воздуха выше 5˚. Если температура ниже, проводится пневматическая проверка герметичности труб и соединений (сжатым воздухом). Воздушным способом определяют и целостность стояка, иногда, — наружных участков трубопровода. Применим пневматический метод тестирования при оценке работоспособности напорной системы канализации, когда стоки выводятся наружу принудительно, под давлением, создаваемым насосным оборудованием.

Расположение установленных приборов сантехники и его соответствие проектной документации определяется визуально. Объективно оценивается и отражается в акте высота стояния приемника каждого прибора, правильность подключения водостока унитаза, сифонов умывальника, ванной, мойки и т.п. Зрительно оценивают и состояние самих сантехнических приборов. Они должны быть без видимых загрязнений и механических повреждений.

Правильность уклона труб внутри и снаружи здания контролируют с помощью пузырькового строительного уровня. Если уклон лежака внутренней сети канализации допускается не менее 1 см на метр погонный, то снаружи этот показатель нужно увеличить до 2 см на метр.

Положение установки стояка (эти данные также отражаются в итоговом акте) проверяют отвесом. Допускается отклонение от вертикали на 3˚. Испытание герметичности стояка водой также проводится. Давление при этом должно быть около 0,8 МПа.

Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП , которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП , то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Скачать образец

Образец акта испытания наружной канализации (.doc)

Водостоки: технические характеристики

Обычная сталь подвержена коррозии. А производить такое количество трубопровода из нержавеющей стали экономически нерентабельно. Поэтому для водостоков применяют изделия из оцинкованной стали.

Изготовление водосточных труб из оцинкованной стали происходит так: готовый водоотвод, как и все прочие элементы водостока – желоба, воронки, сливы, погружают в ванны с расплавом цинка. Металл осаждается на внутренней и внешней поверхности изделия тонким слоем, создавая прекрасную защиту от влаги, так как сам цинк коррозии не подвержен.

Благодаря объединению свойств стали и цинка, трубы из оцинкованной стали обладают рядом полезных характеристик:

• высокая прочность, стойкость к механическим деформациям;
• долговечность – изделия из оцинкованной стали рассчитаны на 30–50 лет эксплуатации;
• устойчивость к действию ультрафиолета, в отличие от пластиковых водостоков, например;
• морозостойкость – водосточные трубы из оцинкованной стали выдерживают температуру от -60 до +140. С;

• пожаробезопасность – сталь не поддерживает горения, плавится только при очень высоких температурах;
• небольшой вес, что допускает монтаж даже своими руками.

К недостаткам такой водосточной системы относится плохая звукоизоляция. Металл не только не гасит звук, но и усиливает его. Чтобы обесшумить водосток, готовую систему – звенья водосточных труб из оцинкованной стали, соединительные муфты, колена, оборачивают мягким шумоизоляционым материалом, например, минеральной ватой. Так как последняя боится влаги, то звукоизолятор сверху перекрывают пленкой, или помещают изолированную систему внутрь трубы из оцинкованной стали большего диаметра.
