Виды геосеток для укрепления склонов и технология монтажа

Необходимость укрепления

Для многих дачников укрепление склонов не является важной задачей, поскольку они держат дачу для посадки и сбора урожая. Однако для настоящих дачников, которые приезжают на свой участок не только ради овощей, но и для проведения приятного отдыха, такое отношение неприменимо. Чтобы создать на даче комфортные условия пребывания, необходимо обременить себя некоторыми заботами.

Что может произойти, если не укрепить склоны на своём участке? Может показаться, что всё не так страшно: сход грунта, осыпание земли с вершины холма во двор или сад. Весной снег во время таяния может сходить вместе с земляными комками, образуя грязевой поток. И если на участке есть газон, то он непременно будет испорчен.

Если на вашем участке есть возвышенность с крутым неукрепленным склоном, то существует риск возникновения сильного оползня, который может нанести серьёзный ущерб растениям и даже самому дому или хозяйственным постройкам.

И как бы ни хотелось на это всё закрыть глаза, серьёзная опасность существует, поэтому не стоит доводить до крайностей. С этой целью стоит ознакомиться с некоторыми способами решения существующей проблемы. Можно прибегнуть к искусственным или естественным методам, о которых рассказано ниже.

Армирование склонов с помощью геоматериалов

Зеленые лужайки, декоративные обрывы, отвесные склоны, крутые берега водоемов смотрятся очень эффектно и живописно. Что же «стоит» за этой красотой? За внешней привлекательностью подобных ландшафтов зачастую скрывается огромная работа с целью сохранения первозданного вида обустроенной территории.

Зачастую неукрепленные склоны теряют верхний плодородный слой почвы из-за выветривания или почвенной эрозии. Пологие склоны и склоны с небольшим углом уклона до 8% считаются относительно безопасными, поэтому для их защиты часто используют растения различных форм и их сочетания. Злаковые газонные травы отлично защитят от выдувания почвы, а многолетники и кустарники способны не только укрепить небольшой склон, но и украсить его.

Однако, при уплотнении почвы и ее стабилизации важное значение имеет не только градус уклона – следует учитывать также характеристику почвы, ее состояние, близость залегания грунтовых вод и даже среднегодовое количество атмосферных осадков. Поэтому естественную защиту не следует считать универсальной и эффективной для всех типов и состояний почв.

Универсальным в данном случае можно считать метод армирования склонов, поскольку этот метод является эффективным для любых почв по характеристике и состоянию. Применяется как на пологих участках, так и на территориях с наличием небольших и средних склонов (8-15%).

Посмотреть в каталоге Спросить у специалиста

Армирование – способ усиления устойчивости насыпи, выполняется при послойной отсыпке с применением различных геосинтетических материалов (геоматериалов или геосинтетиков).

Геосинтетики — это подвид строительных материалов, которые используются для формирования различных слоев (теплоизолирующих, гидроизолирующих, защитных, армирующих, дренирующих, фильтрующих) в гражданском, транспортном и гидротехническом строительстве.

Геоматериалы служат отличной защитой от эрозии, экологически безопасны, долговечны, устойчивы к механическим повреждениям и влиянию внешней среды, не вызывают трудностей в установке. С целью армирования наиболее часто используются:

• Георешетка;
• Геотекстиль;
• Геосетка.

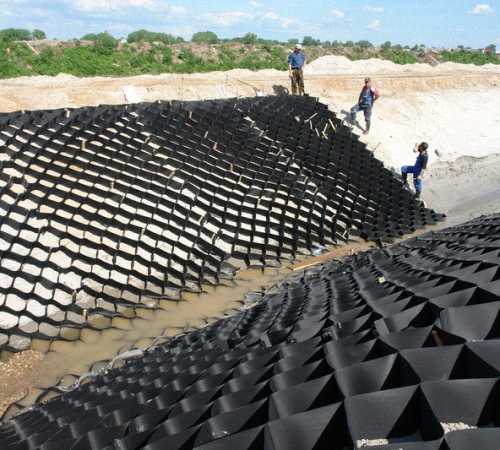

Георешетка объемная – гибкая ячеистая конструкция из полимерных лент, которые соединены между собой в шахматном порядке. Ячейки заполняются грунтом, щебнем, песком или бетоном, в грунт с целью дополнительного укрепления засаживают газонную траву.

С помощью георешетки очень крутые склоны становятся устойчивыми к поверхностной эрозии. Благодаря оптимальному уровню влажности, которая поддерживается внутри ячеек, трава хорошо прорастает. Объёмная георешётка может быть как с перфорацией, так и без неё. Перфорация используется в случае, когда нужно обеспечить эффективное дренирование защищаемого участка.

Варианты заполнения:

Геотекстиль — это полотно или ткань, изготовленные разными способами из полимерных нитей (в основном, полиэфир, полипропилен). Благодаря оптимальному сочетанию характеристик геотекстиль широко применяется в дорожных, дренажных и противоэрозионных конструкциях, а также используется при строительстве фундаментов, землеустройстве и т. д.

Геотекстиль эффективно отводит грунтовые и дождевые воды со склона, предотвращает проседание грунта и смешивание слоев между собой. Благодаря чему с успехом используется как для укрепления склонов, так и при устройстве искусственных водоемов и пляжей.

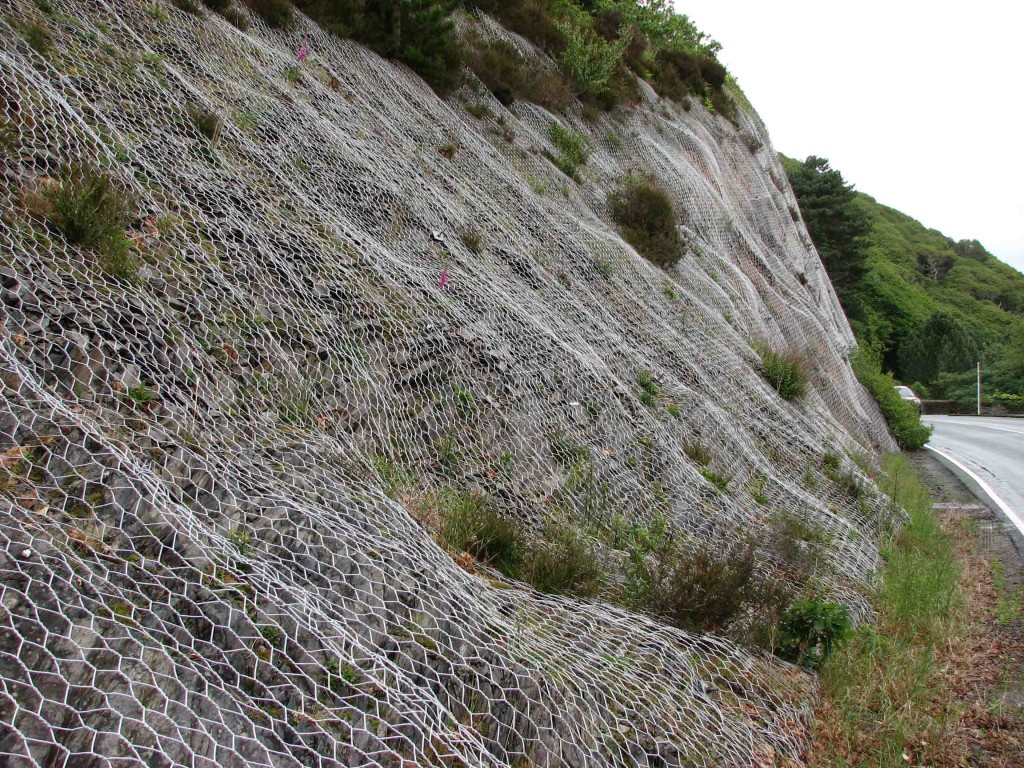

Геосетка — ячеистый материал с высокой прочностью и упругостью, применяется, чтобы остановить сдвиг верхнего грунтового слоя (в том числе и при строительстве дорог).

Разновидности геосетки

Производителями геоматериалов выпускается сетка для укрепления откосов и армирования асфальтобетона. Вся геосетка подразделяется по признакам:

• материал – стекловолокно, базальт, полиэфиры, полипропилен, полиамид и полиэтилен;

Геосетка из стекловолокна.

• назначение – армирование бетона, грунта или асфальтобетона;
• ориентирование пространственных узлов – одно, двуосные, противоэрозийная;

Двуосная геосетка.

• способ изготовления – узловое соединение, переплетение либо литье.

Сетки одноосные имеют вытянутые в длину ячейки, предназначены для разделения и одновременного армирования слоев грунта в следующих технологиях:

• восстановление и укрепление откосов геосеткой;
• отсыпка нерудными материалами площадок на грунтах с низким расчетным сопротивлением;
• изготовление дамб, откосов, стен подпорных;
• террасирование участка.

Двуосные сетки применяются для армирования асфальтобетона и строительства дорог или площадок с более дешевым покрытием (щебень, грунт).

В зависимости от материала геосетки обладают характеристиками, сведенными в таблицу:

Стекловолокно и базальт не устойчивы к агрессивным средам, поэтому укладываются под асфальт. Наиболее прочной считается полиэфирная ПЭФ сетка. При проектировании и покупке геоматериала основными характеристиками являются:

• удлинение разрыва – 13 – 15% для ПЭФ;
• прочность растяжения – 30 – 50 кН/м;
• ячейка – от 1 х 1 см до 5 х 5 см;

Литьевые сетки производят методом экструзии:

• «бесконечное полотно» выдавливается из плоской щели;
• в горячем материале пробиваются отверстия;
• лист растягивается в одном или обоих направлениях.

Производство геосетки.

Ведущими производителями литых геосеток являются Tenax и Tensar.

Соединенная сетка для укрепления откосов изготавливается сваркой или склеиванием уложенных под прямыми углами друг к другу ровингов, стержней или целых полос из полимерного материала. Например:

• бренд Армдор создается российской фирмой Стекло-Прогресс из стекловолоконного ровинга;
• немецкая компания Naue выпускает геосетку Segugrid – сваренные в стыках полосы из полиэстера.

Производитель Kirson (Германия) выпускает продукт из тонкой ПЭФ нити, имеющий структуру геосетки, но не подходящий к этой категории геоматериалов из-за малой плотности (55 г/м2). Поэтому он официально именуется «холст решетчатый», а используется для решения вышеуказанных задач, позволяет экономить до 20% бюджета.

Нитепрошивные сетки для укрепление откосов называют вязаными, так как при изготовлении этого материала полипропиленовые, стекловолоконные или ПЭФ нити утка не переплетаются с основой на станках, а укладываются поверх них. После чего, прошиваются (сшиваются) в местах пересечения третьей нитью для снижения деградации материала от высоких растягивающих нагрузок.

На рапирных ткацких станках получают текстильную геосетку из мононити или двойной нити пропилена, полиэстера, стекловолокна. Для армирования грунта применяются классические сетки, в дорожном строительстве часто используются сетки, соединенные с полотном геотекстиля/дорнита.

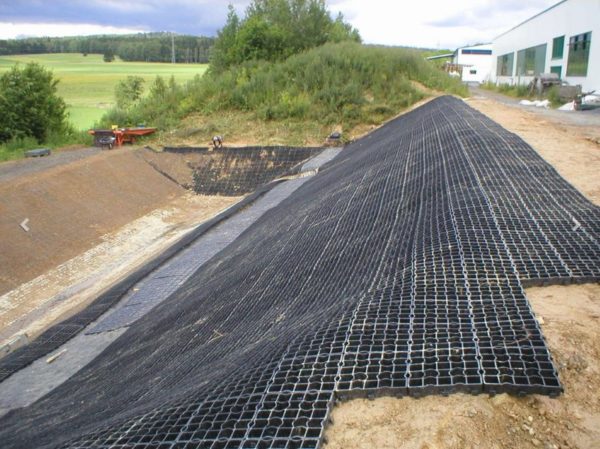

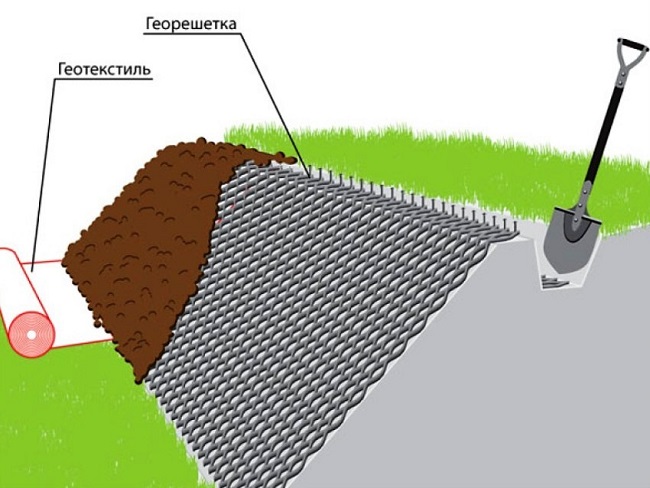

Укладка георешетки

Для начала подготавливается основание – снимается дерн, убираются выступающие корни растений и посторонние включения, которые могли бы нарушить целостность материала. Для придания склону большей пологости, часть почвы может быть срезана. Участок трамбуется, покрывается дренажной прослойкой (полимерным геотекстилем, обеспечивающим обратную фильтрацию), что особенно важно на почвах с повышенной влажностью и при близком расположении грунтовых вод к поверхности.

Размещаются модули георешетки, фиксируются друг к другу, закрепляются на грунте при помощи металлических нагелей (обычно метровой длины). В результате создается монолитный аромокаркас, прочный и плотно прилегающий к земле. Ячейки засыпаются щебнем, песком, галькой либо землей с последующим помещением в нее семян, трамбовкой и орошением.

Укрепление откосов георешеткой должно проводиться профессионалами, что обеспечит качество, надежность и долговечность конструкции, ее способность противостоять весеннему схождению снега и половодью, затяжным осенним дождям.

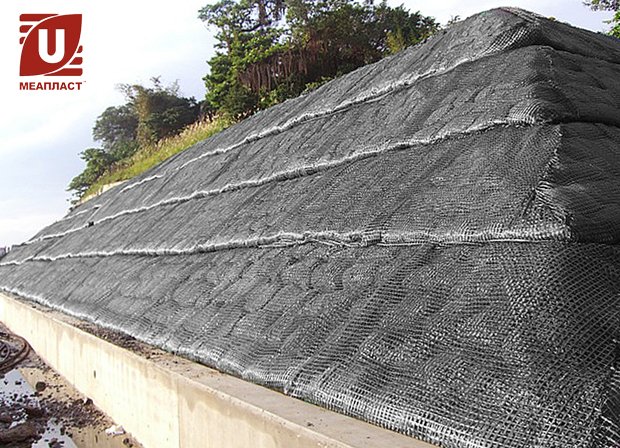

Использование геосеток

Это — плоский полимерный материал из прочных «нитей», формирующих сетчатую структуру. Применяется для армирования слабых почв, разделения слоев насыпей, защиты от неравномерной осадки, сдвига. Может быть одно- или двухосным. Одноосные материалы выглядят как сетка с ячейками в форме вытянутых ромбов, у двухосных геосеток ячейки прямоугольные и выдерживают нагрузку в двух направлениях.

Геосетка поставляется в рулонах, и при укладке их раскатывают по поверхности склона. Направление укладки определяется условиями на участке:

• при армировании только верхнего слоя, при небольшом уклоне допускается укладка в продольном направлении, от верха до низа откоса;
• если угол наклона большой, нужно армирование внутренних слоев насыпи, есть вероятность сдвига, смещения, сползания грунта, геосетку укладывают полосами в поперечном направлении.

При любом способе укладки выполняют продольные и поперечные нахлесты материала, его полотна выравнивают. На этих участках его закрепляют на металлическими или пластиковыми анкерами либо скобами. Если геосетка применяется для армирования толщи грунта в составе насыпного откоса или при выравнивании уклона, почву, которой она засыпается, дополнительно утрамбовывают, уплотняют.

При больших углах уклона

Все перечисленные ниже способы более трудоемкие, а некоторые требуют и определенных финансовых затрат. Они применяются в тех случаях, когда крутизна участка значительная, или высадка растений (даже при небольшом скате) нецелесообразна (или нежелательна, невозможна) по какой-либо причине.

Общие замечания

• Все искусственные элементы, которые используются для укрепления почвы, должны быть надежно зафиксированы в грунте, иначе такая работа теряет всякий смысл.
• Конструктивное исполнение защиты может быть разным, но необходимо ориентироваться не только на срок службы материалов, но и на ремонтопригодность этого искусственного сооружения. Следовательно, не стоит слепо копировать методику укрепления склона у соседей или знакомых. Полезные советы – дело хорошее, но все участки имеют какие-то свои особенности. Вот это и нужно учитывать в первую очередь.

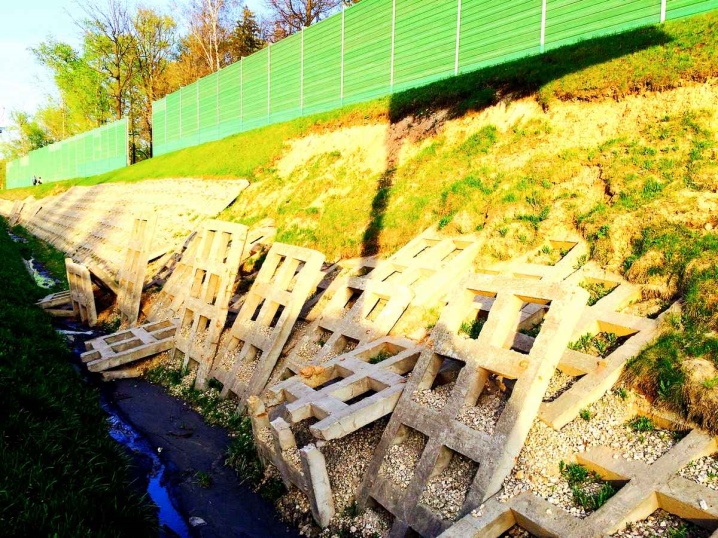

Опорные стенки

Для их обустройства можно использовать различные материалы – валуны; плиты ж/б; бревна, трубы или швеллера (в виде частокола или с интервалом и установленной между опорами сеткой). Если смысл понятен, то подобрать соответствующие образцы несложно. На рисунках показаны некоторые варианты.

Чтобы исключить вымывание грунта потоками жидкости при интенсивных осадках, вверху желательно поставить лотки, которые будут собирать и перенаправлять воду в дренажную систему. Вот одна из примерных схем.

Укрепление геотекстилем

Преимущества:

• Материал эластичный, поэтому легко укладывается (подробнее о характеристиках геотекстиля).
• Служит хорошей защитой корневой системы растительности от низких температур.
• Исключает смешивание слоев почвы при затоплении участка.

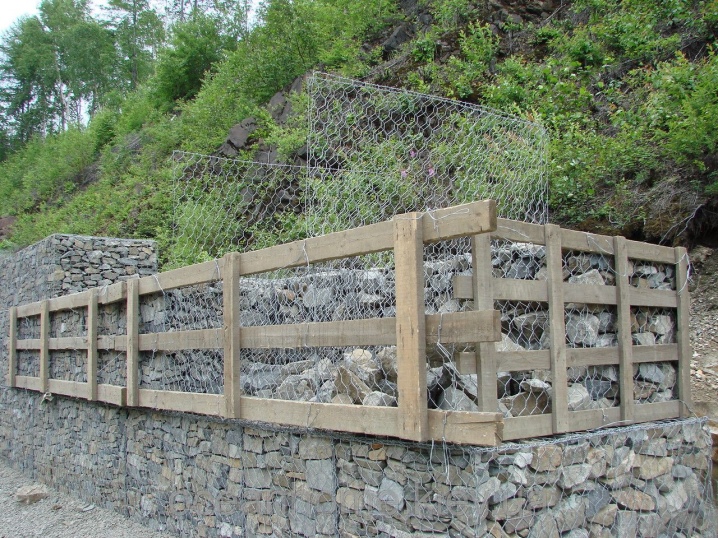

Габионы

Представляют собой решетчатые маты, которые заполняются различными материалами – камнем, щебнем, кирпичным боем, строительным мусором и тому подобное. Об этих конструкциях очень хорошо и подробно рассказывается здесь.

Объемные георешетки

Такие изделия на рынке сравнительно недавно, но уже успели доказать свою эффективность. Они напоминают габионы, только выполнены не из нитей, а из лент (полимерных). Такая особенность конструкции позволяет использовать георешетки для наполнения более массивными фракциями.

Альпинарий

Если он правильно обустроен, то может служить не только украшением сада, но и надежной защитой грунта от смещений. Подробная инструкция по устройству альпинария есть на нашем сайте.

Процесс укладки геоматов для укрепления откосов

1. Перед началом укладки следует произвести подготовку почвы. Расчистить откос, в некоторых случаях необходимо раскидать растительный грунт, если поверхность откоса плохо пригодна для этих целей.
2. Устройство анкерных канав вдоль откоса сверху и снизу. Эти каналы нужны для закрепления геомата на поверхности откоса. В данном случае более важную роль играет именно верхняя анкерная канава. Стоит отметить, что подготовка траншеи требуется только в тех случаях, если не предусмотрено других способов закрепления геомата.
3. Укладка геомата. После проведения всех подготовительных работу нужно незамедлительно приступать к укладке геоматов. Начинать следует сверху вниз, закрепив верхнюю часть в анкерной канаве. Соседние полотна должны укладываться с нахлестом не менее 20 см. После укладки анкерные канавы засыпаются песком и щебнем или местным грунтом и уплотняются.
4. Во время укладки геоматы дополнительно следует закреплять анкерами, а соседние полосы скреплять между собой скобами. При укладке анкеры нужно устанавливать в 2-3 точках по ширине рулона, через каждые 5-6 метров по его длине и 2-3 м по ширине.
5. После того как геоматы будут уложены и закреплены, следует посеять семена растений. Посев семян следует проводить из расчета 50 г семян на 1 м2 поверхности. Посев нужно проводить в 2 этапа. Сначала 2/3 семян распределить прямо на поверхность геомата, либо под него перед укладкой. Оставшуюся часть семян нужно засеять после засыпки матов растительным грунтом.
6. Засыпка растительного грунта на поверхность геомата. Может производиться как с помощью строительной техники (экскаваторы, бульдозеры), так и вручную. Все зависит от объема работ.

Травосмеси для засевания откосов

Ведущие агрофирмы мира готовы предоставить потребителям травосмеси практически для любой имеющейся области применения. Не составляет исключения и область для засева трав таких проблемных участков, как обочины дорого, склоны, откосы.

Рассмотрим для начала продукцию агрофирмы «Русские травы». Все семена этой агрофирмы имеют высокое, профессиональное качество, что подтверждается сертификатом России ГОСТ Р 52325-2005.

Семена районированы для всех регионов России, которые обладают уникальными особенностями, отличиями от регионов других стран мира. Ни одна другая страна не имеет такого набора различных климатических особенностей как Россия. У нас нет только влажных тропиков, все остальные климатические зоны представлены в полном объёме.

Травосмесь Откос — экстра

Обладает мощной сетью из корней, которые не только густо ветвятся в приповерхностном слое, но и уходит в глубину, что обладает хорошим укрепляющим действием на растёт на обочинах автомагистралей, с их непростыми экологическими условиями. Травы, входящие в этот состав можно использовать даже в качестве партерного газона, так как обладают высокой сотку надо высевать от 4 до 5 килограмм семян.

Рекомендуется скашивать посевы на высоту 6-7 сантиметров.

Травосмесь Откос Экстра обладает высокой стойкостью к зимним условиям, остальные показатели — на среднем уровне.

Состав травосмеси Откос-Экстра.

На треть (до 35%) состоит из овсяницы красной. Райграсы пастбищный и однолетний вместе составляют до 25%. Овсяница тростниковая и Ежа сборная составляют по 20% смеси.

Травосмесь Придорожная

Специально разработана для использования на обочинах магистралей, вследствие чего ей не вредят ни загазованность, ни засолённость мест обитания. Всходит трава быстро, газон получается зелёный и однородный. Прекрасно подходит для связывания грунта на откосах и склонах. В связи с относительно небольшой ценою на смесь семян экономична.

Травосмесь Придорожная не любит тени, быстро отрастает, не любит физических нагрузок. Хорошо зимует, не слишком декоративна.

Скашивать рекомендуют до 6-8 сантиметров, на одну сотку расходуется до пяти килограмм семян.

На 40% состоит из Тимофеевки луговой, столько же занимает смесь семян Ежи сборной, пырея ползучего, Донника и Овсяницы тростниковой, остальные 20% отданы однолетнему Райграсу.

Травосмесь Для укрепления откосов и склонов

Эта травосмесь для укрепления откосов прекрасно подходит при их крутизне более 20 градусов.

Используется для задернения всяческих склонов, в оврагах, для озеленения обочин дорог, как в городе, так и в селе.

Образуют плотный дёрн, который хорошо укрепляет склоны, быстро и дружно прорастают, не боятся загрязнений, не требуют большого ухода и мирятся с любым типом почвы, устойчивы к зимним условиям и к некоторой засухе. Расход семян — до 5 килограмм на 100 квадратных метров.

Вследствие низкой декоративности,травосмесь Для укрепления откосов и склонов, рекомендуют высевать в по обочинам дорог местного значения, где не имеются физические нагрузки.

По 25% содержится Тимофеевки луговой и Ежи семян Костреца и тростниковой Овсянки занимает до 30%; Остальное занимает Райграс однолетний.

Травосмесь датского агроконцерна ДЛФ Трифолиум (DLF Trifolium)РОАД.

Используется для быстрого озеленения придорожных газонов. Первые всходы пробиваются через 4 -5 дней после высева. Качество газонов при этом традиционно для семян фирмы ДЛФ Трифолиум высокое. При всех её достоинствах цена на травосмесь Роад невысока, что позволяет сильно экономит средства при залеживании таких протяжённых объектов как обочины магистралей, железнодорожных путей, городских газонов и для озеленения парков.

Травы, входящие в эту травосмесь прекрасно противостоит всем неблагоприятным факторам городской среды и среды вдоль автомагистралей.

Обладает большой скоростью роста, высевают от 3,5 до 4 килограмм на сотку.

Не слишком засухоустойчива, остальные показатели — средние.

Наполовину состоит из смеси семян Райграса пастбищного (35%) и Райграса однолетнего многоукосного (15%). Овсяница красная и Мятлик луговой составляют по 45% и 5% соответственно.

Датские семена так же сертифицированы по ГОСТ Р 52325-2005.

Ваше право и обязанность — выбрать травосмесь, наиболее подходящую для вашего региона.

Популярные вечнозеленые растения, что принято высаживать на склонах

Яркие соцветия, плодовые ягоды и деревья – это не весь перечень популярных растений, так как вечнозеленые представители активно используются для нестандартных посадок на склонах. Популярными представителями вечнозеленых растений считаются брусника и клюква, плющ и барбарис вечнозеленый, барвинок и шиповник лиановидный вечнозеленый, бересклет японский и Форчуна.

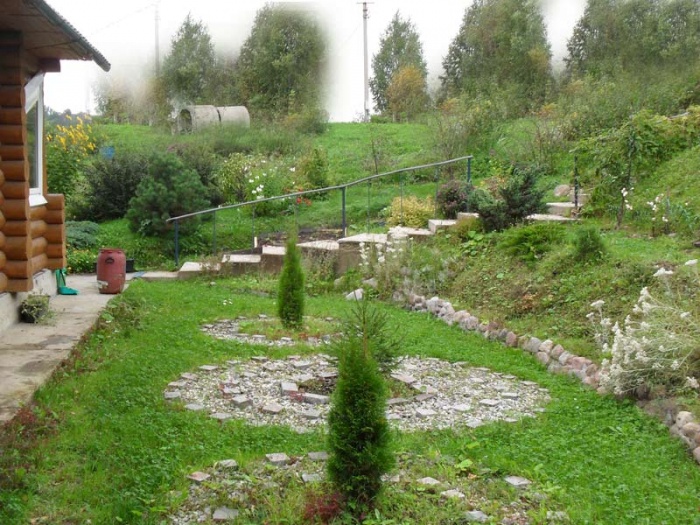

Склон на участке – это не приговор, ведь главное, четко знать, что делать, чтобы сохранить целостность территории и качество земли, а для этого необходимо высаживать вышеперечисленные растения.

Вариант #— бюджетные способы

Описанные выше варианты достаточно затратны. Если хочется укрепить стенки дренажной канавы по принципу «дешево и сердито», можно использовать такие способы.

Использование старых шин

Этот дешевый метод предполагает использование отслуживших свое шин, которое в большинстве случаев можно достать бесплатно. Для засыпки потребуется обычная почва или песок. Шины кладут рядами, при этом каждый следующий сдвигается на половину диаметра покрышки. Детали плотно связываются между собой и укрепляются кольями, которые забиваются в центр каждой шины. Уложенные детали засыпают грунтом или песком. Промежутки между покрышками так же  засыпаются. Конструкция готова.

Укрепление листами шифера

Еще более простой вариант предполагает использование листов шифера. Можно использовать плоский или волнистый материал. Листы закрепляют с помощью металлических столбиков. Главными достоинствами этого способа  можно считать небольшие трудозатраты и дешевизну. К сожалению, прослужит такая система не слишком долго. Однако функцию свою выполняет достаточно хорошо и спасает склоны от сползания.

Укрепление стенок дренажной канавы листами шифера — один из наиболее простых, бюджетных вариантов

Дренажная система – необходимый атрибут большинства участков. Обустроить ее можно разными способами. Наиболее простой из них – открытые дренажные канавы. Для защиты  склонов траншей от обрушения можно выбрать различные методы. Определиться с вариантом можно только после анализа конкретных условий, включающих тип почвы, угол уклона канавы и, конечно, финансовых возможностей владельца. Специалисты рекомендуют использовать современные армирующие материалы, которые, возможно, более дороги, чем «бюджетные средства». Зато такие системы прослужат долго и не доставят хлопот владельцу.

Похожие записи: Как отреставрировать старую чугунную ванну: сравнительный обзор 3-х лучших способов Укладка перфорированных дренажных труб своими руками + обзор возможных дренажных схем Как устранить засор в раковине: обзор 4-х лучших способов решить проблему

Георешетка – каркас из геотекстиля

Этот материал является более надежным, чем геосетка. Он представляет собой растягивающийся каркас из тонких полос геотекстиля, образующих ячеистую структуру. Данный каркас фиксируется на поверхности склона с помощью наполнителей, которые закладывают в его ячейки.

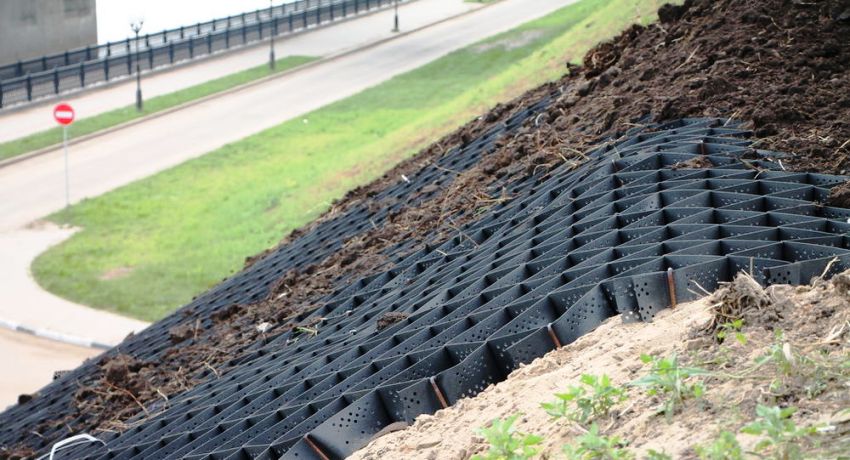

Георешетка на склоне — очень мощный инструмент

В качестве наполнителя может использоваться щебень, галька, бетон, грунт. Применение грунта позволяет озеленить склон и, одновременно, защитить его от сползания.

Способы укрепления водоотводных канав

Как уже говорилось ранее, водоотводные канавы имеют высокий недостаток – размывание и обрушение стенок, вследствие чего по несколько раз в сезон приходится их ремонтировать.

Для того, что бы вычеркнуть этот недостаток, рекомендуется укреплять водоотводные канавы, и сейчас мы расскажем как.

Наиболее простой метод укрепления канав – это создать на дне и по бокам дренажный слой из песка и щебня (можно гравия). Толщину песчано-щебневой подушки делают от 8 до 10 см.

Откосы водоотводной канавы рекомендуется укреплять обсевом различных дикорастущих либо декоративных растений, они не только украсят канаву, но и своей корневой системой защитят ее от осыпания.

Так же рекомендуется использовать более современный метод, который используется не только для укрепления водоотводных канав, но и для укрепления склонов и различных перепадов рельеф. Этот метод подразумевает укрепление водоотводной канавы георешеткой, которая крепится на дне и по бокам с помощью металлических костылей.

Еще один способ укрепления водоотводных канав – вымащивание всей траншеи природным камнем. В этом случае вы не только сделаете оригинальную привлекательную канаву, но и обеспечите ей долгий срок службы.

Помимо вышеуказанных способов можно перечислить еще множество идей для укрепления водоотводных канав своими руками, поэтому рекомендуем вам опираться не только на этот материал, но и на свою фантазию, использовав подручные средства.

Недостатки строительства домов на склоне

Сталкиваясь со сторительством домов на склонах с разнообразным уклоном, нужно знать и о его недостатках. А также подготовиться ко всем возможным трудностям, которые могут возникнуть в процессе эксплуатации здания.

Итак, к негативным сторонам домов на склонах относятся:

• Движения грунта и оползни, что могут нарушить целостность фундамента.
• Затруднения в строительстве по типовым проектам.
• Нет равномерного освещения во всех помещениях.
• Трудно добираться к дому людям преклонного возраста.

Для тех, кто любит природу и комфорт, а также интересные дизайнерские решения, дом на склоне — это самый лучший выбор.

Достоинства и недостатки участка на склоне, правила планировки проблемной территории, размещение функциональных зон, основные приемы облагораживания надела.
