Вертикальные ворота для гаража своими руками

Какие бывают подъемные ворота?

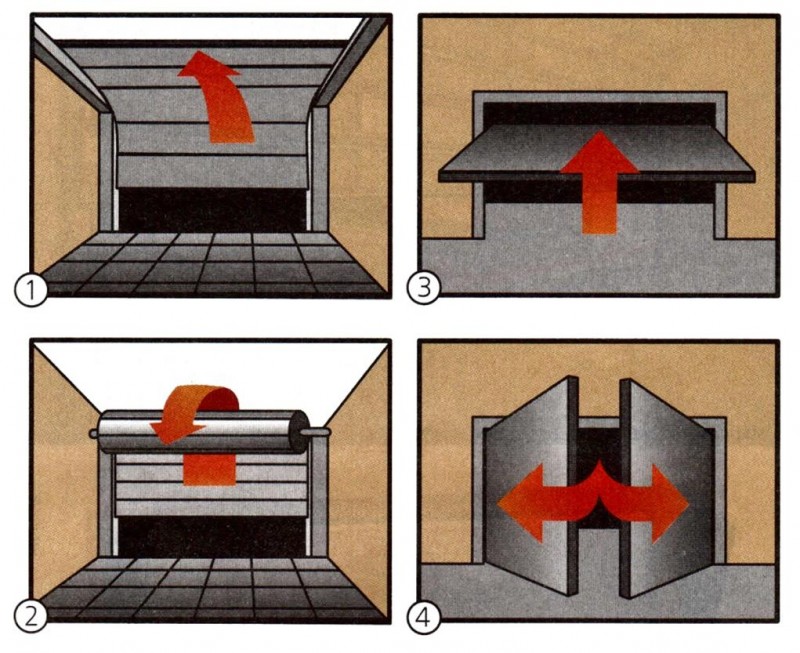

Все подъемные ворота разделяются на 3 основных вида:

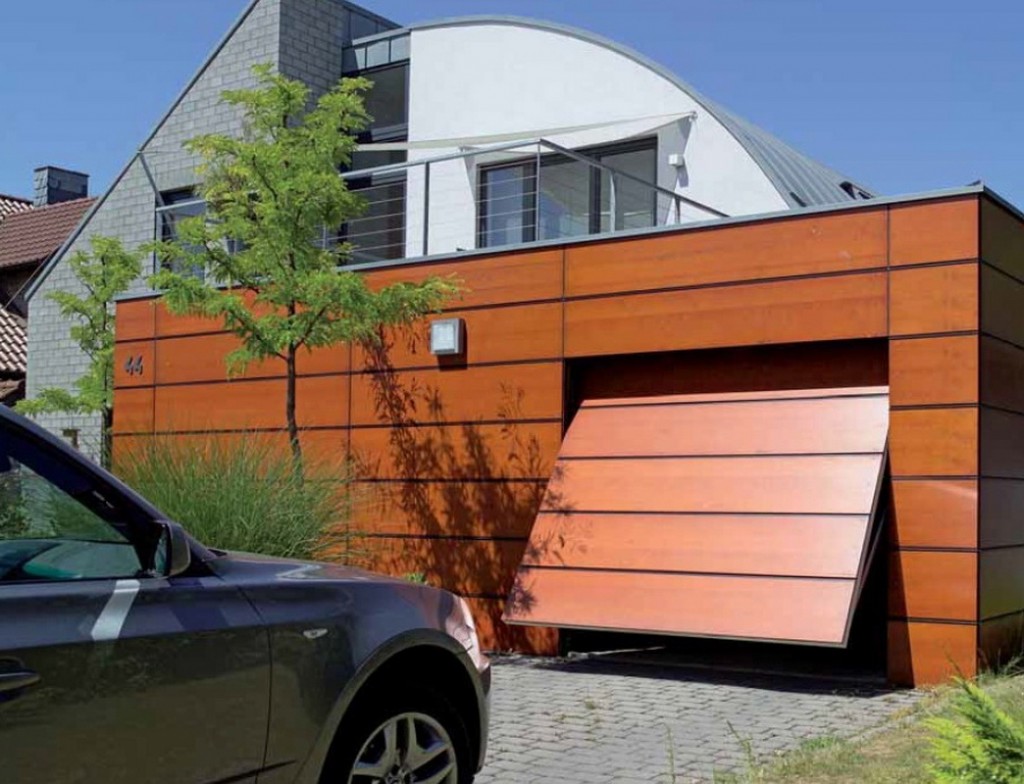

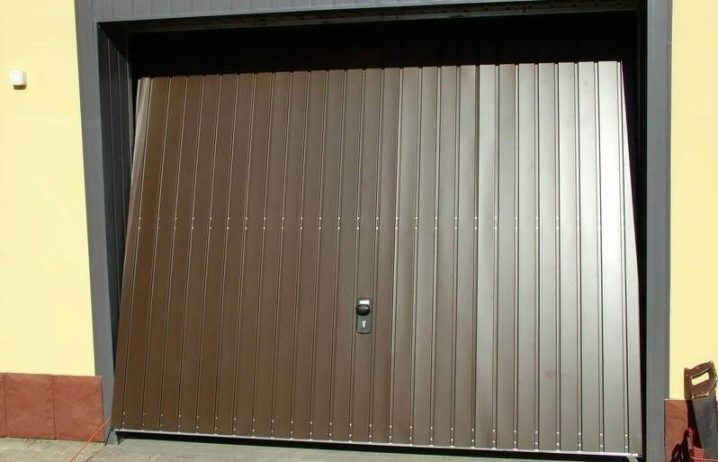

1) Подъемно – поворотные ворота. Цельная створка ворот, благодаря работе шарнирно – рычажного механизма, поднимается под потолок гаража, и таким же образом опускается.

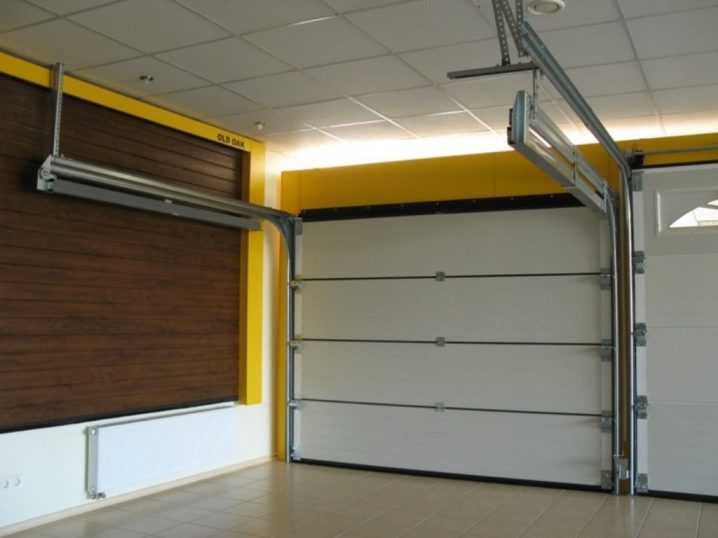

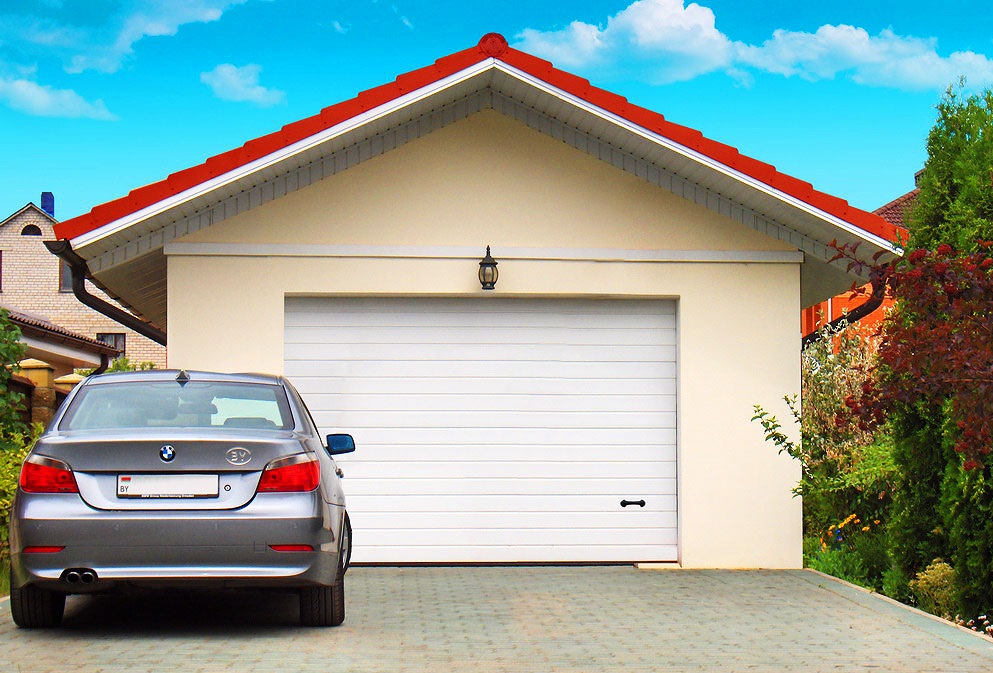

2) Секционные ворота. Они состоят из секций – примерно по полметра каждая, количество секций зависит от высоты конструкции. Они могут быть выполнены из металла, пластика или дерева. При поднятии, такая наборная створка затягивается под потолок, затем также и опускается.

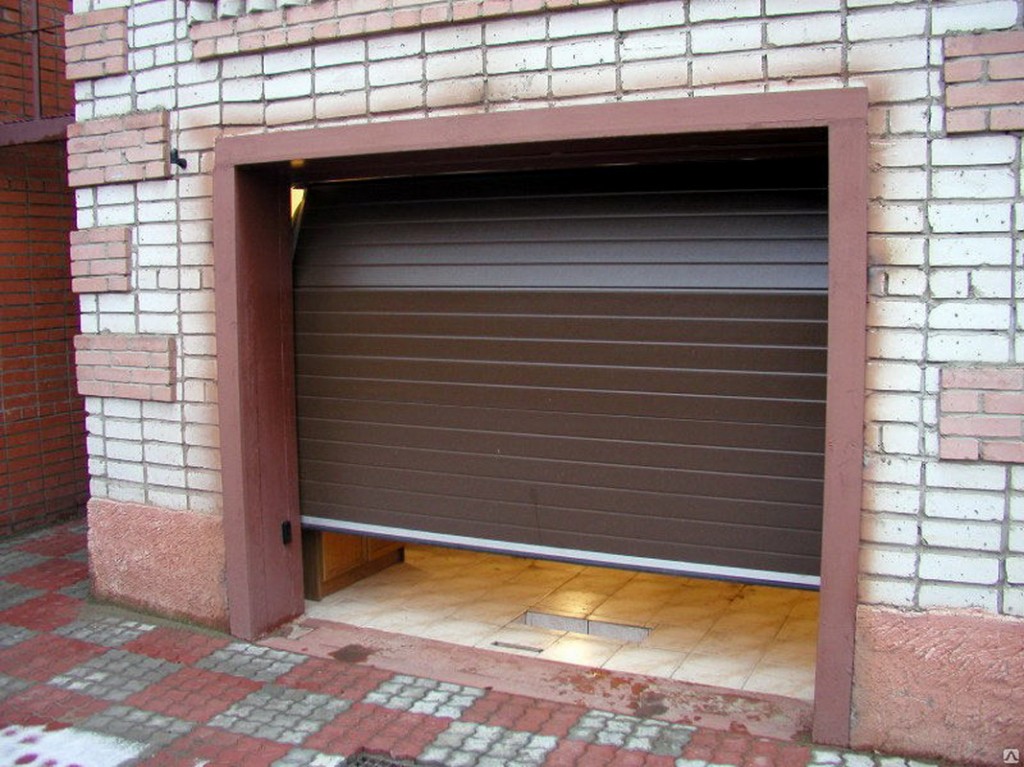

3) Рулонные ворота. Выполнены по принципу роллет. Большая алюминиевая створка, благодаря механизму управления, поднимается и скручивается в защитном алюминиевом коробе, который установлен над проемом ворот.

Чтобы обеспечить свой гараж удобными воротами, лучше всего будет выбрать какой-то из этих трех вариантов. Естественно, каждая разновидность имеет свои плюсы и минусы, чтобы их правильно учесть, рассмотрим более подробно каждый вид.

Преимущества и недостатки секционных ворот для гаража

Выбор данной продукции на сегодняшний день весьма актуален. Производители подъемно- секционных перекрытий предлагают большой диапазон внешнего вида и функций ворот, которые обладают множеством преимуществ:

• важный момент в конструкции секционных ворот для гаража- прочность полотна и защита от взлома, путем заклинивания механизма при отсутствии электрического сигнала;
• для изготовления секций используется долговечный материал, который не подвергается коррозии и воздействию внешних факторов;
• экономия места в гараже и около него, за счет подъемного механизма и расположения ворот в сложенном состоянии под потолком;
• герметичность помещения (сохранение тепла, отсутствие сквозняков);
• удобный каждому выбор механизма открытия ворот (ручной или электрический);
• возможность дистанционного управления;
• универсальность использования (несколько проемов, разная высота проемов);
• наличие комплектаций для необходимой замены деталей;
• безопасное использование;
• возможность самостоятельной установки.

Как у любой продукции, кроме преимуществ, всегда имеются и некоторые недостатки:

1. дорогая стоимость и хотя и редкое, обслуживание;
2. установка производится только в ровные прямоугольные проемы;
3. уменьшение высоты проема при открытом состоянии ворот;
4. невозможен ремонт поврежденного участки полотна, производится полная замена;
5. пружины рассчитаны на определенный вес при подъеме (это стоит учесть в случае дополнительного утепления).

Секционные ворота с подъемным механизмом обычно используют в частных гаражах или отдельных пристройках. На гаражных стоянках коллективного пользования советуют устанавливать распашные ворота.

Подъемные ворота своими руками – инструкция и чертежи

Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.

Виды и особенности подъемных ворот своими руками

Гаражные подъемные ворота бывают двух видов:

• Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.

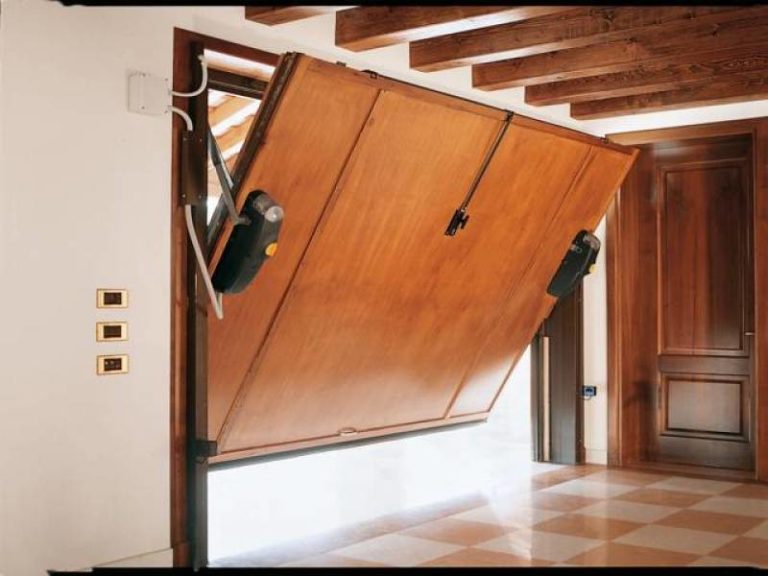

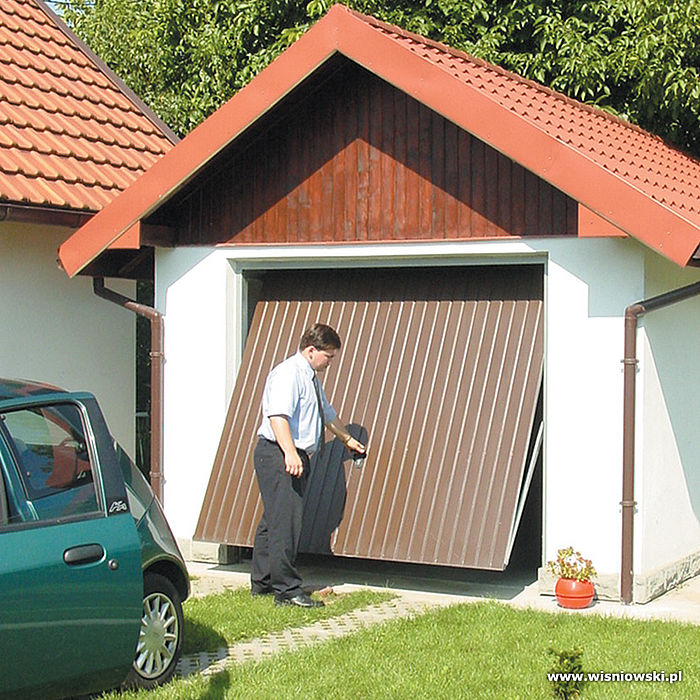

• Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.

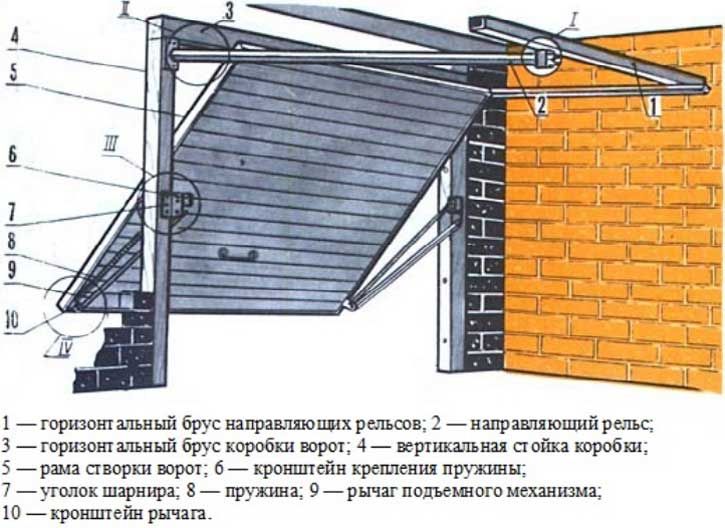

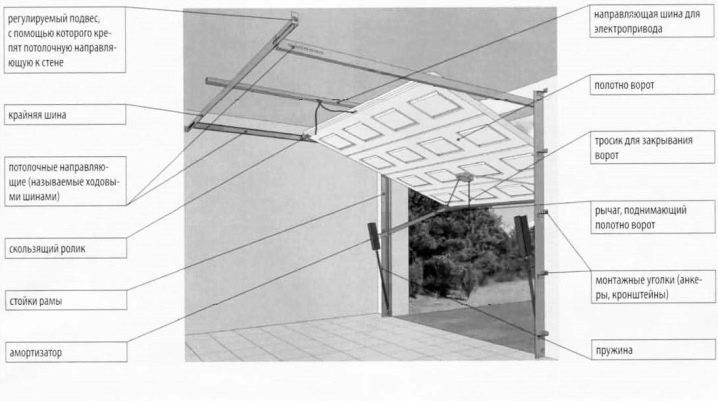

Конструкция гаражных подъемных ворот своими руками

Подобные ворота имеют три составляющих:

• Рама.
• Подвижное полотно.
• Открывающие элементы.

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.

Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.

Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.

Преимущества, недостатки и сложность самостоятельного создания конструкции

Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:

• По окончанию работ будет видно, что открытая конструкция урезает проем на 25 см сверху.
• При открывании ворот, они на один или полтора метра выступают наружу из гаража, поэтому подъезжать к гаражу вплотную не получится.
• Шнур открывающего механизма является цельным, поэтому при повреждении его нужно будет менять целиком.
• Большой вес ворот может затруднять их открытие и давать большую нагрузку на открывающий механизм.

Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:

Промышленные подъемные ворота

Материалы для монтажа

Для монтажа необходимы следующие материалы:

• Брусы из дерева 120*80 мм и 100*100 мм для рамы.
• Панели из пластика или дерева 2,5 см толщиной для полотна.
• Уголки 4*4*0,4 см.
• Швеллерный кронштейн 8*4*0,5 см.
• Прут для регуляции натяжения 0,8 см диаметром.
• Одна или две пружины диаметром 3 см.
• Штыри, анкера, саморезы.

Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

Подъемные роллетные ворота

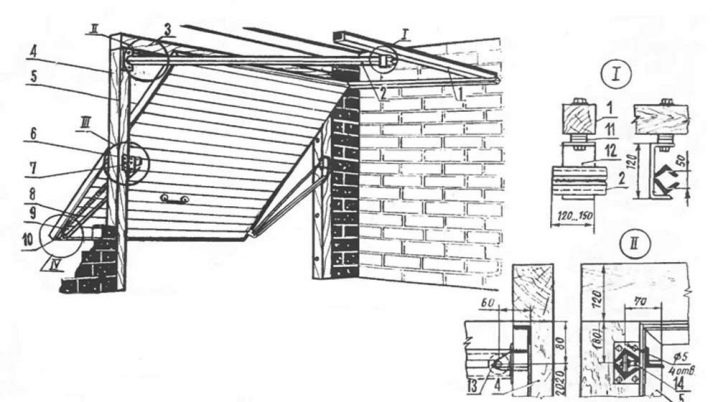

Далее предоставлен чертеж подъемных ворот для гаража.

Автоматизация нюансы в работе

Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.

Интересные факты

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

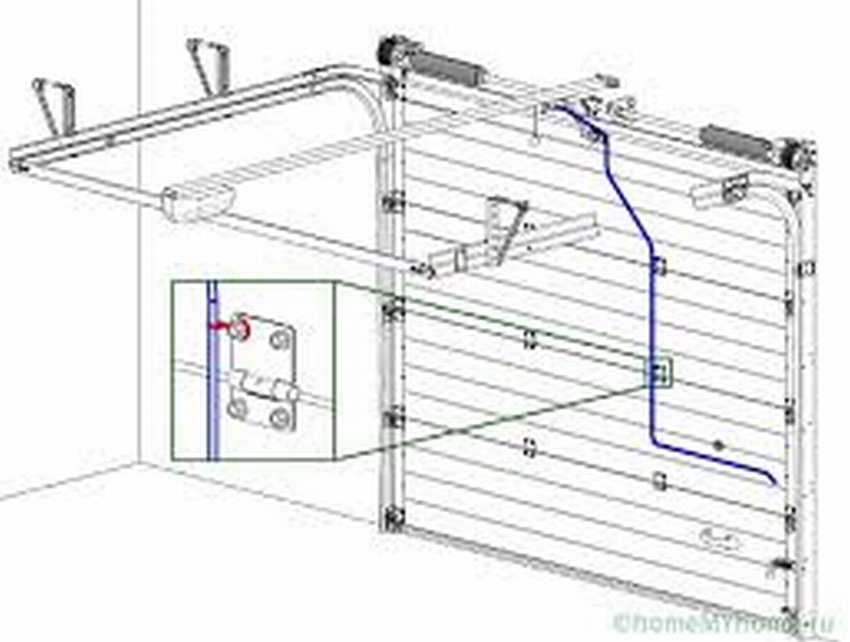

Конструкция сэндвич-панелей для секционных ворот

Структура полотна толщина

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

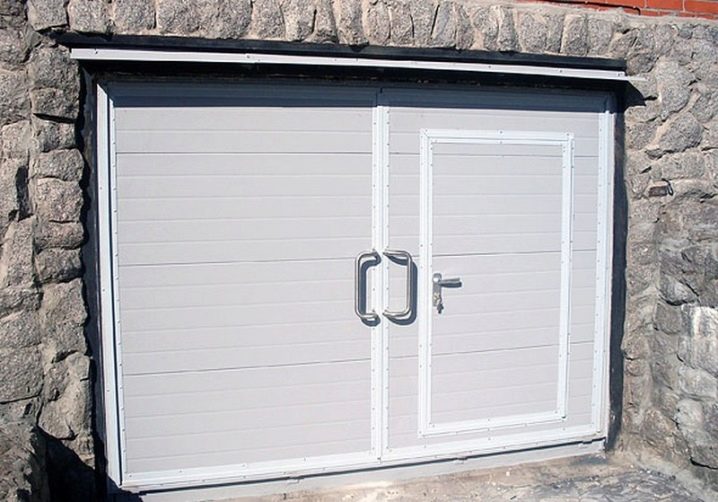

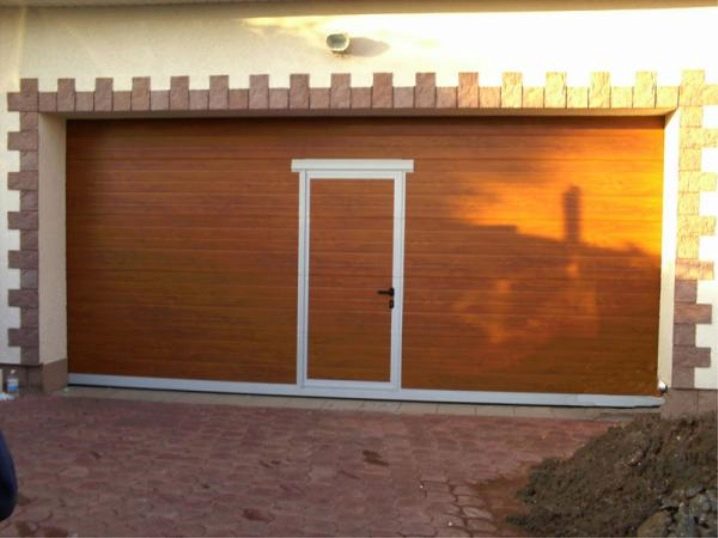

Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

• от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
• 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

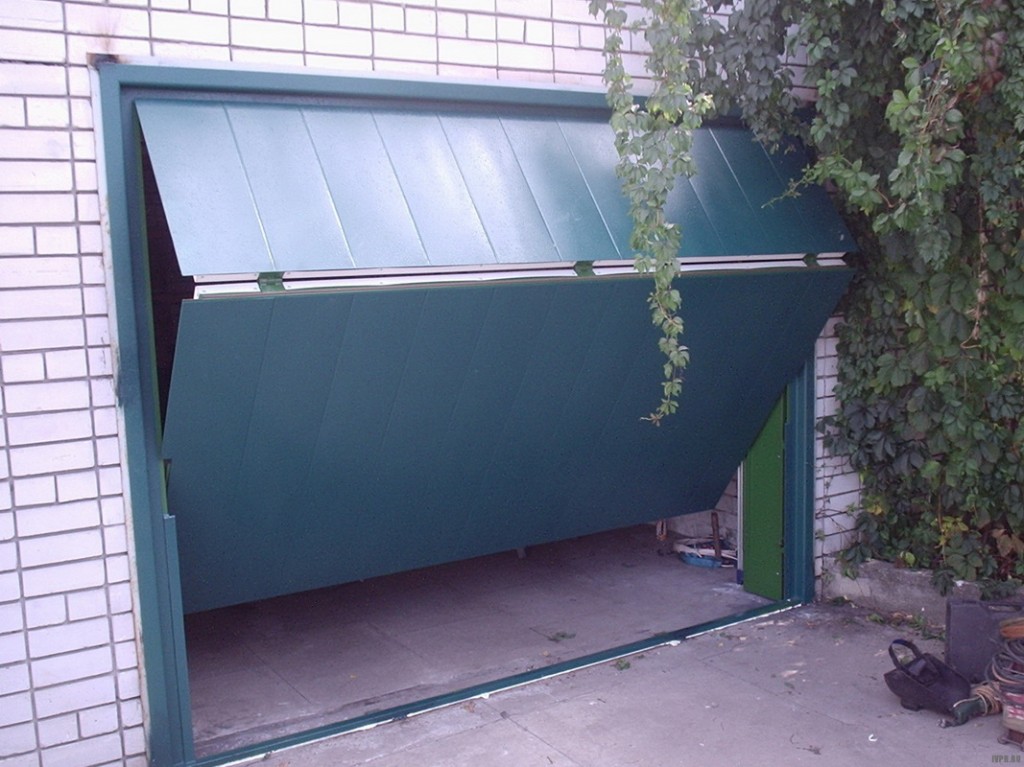

Строим откидные ворота для гаража своими руками

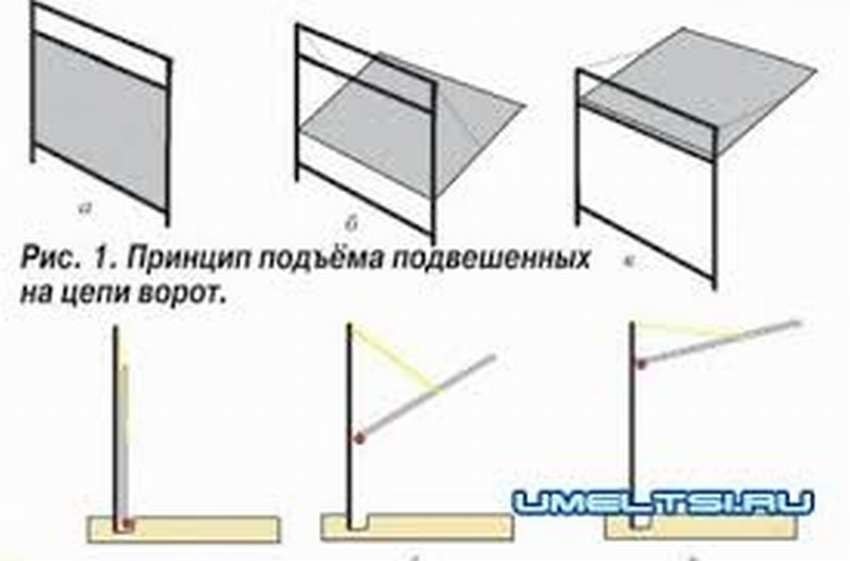

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

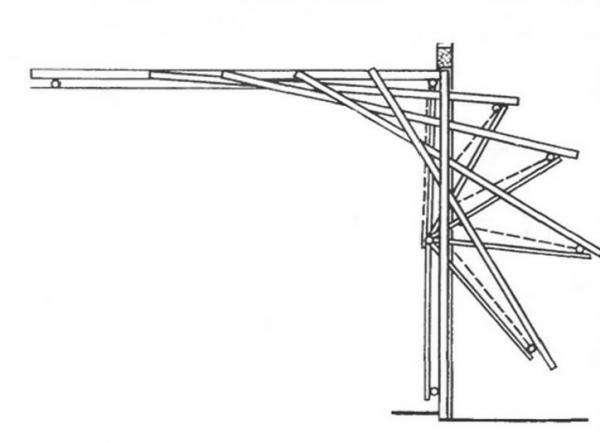

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.

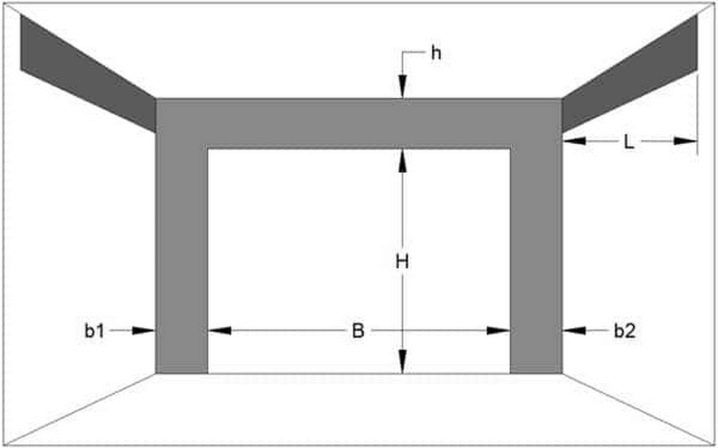

4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

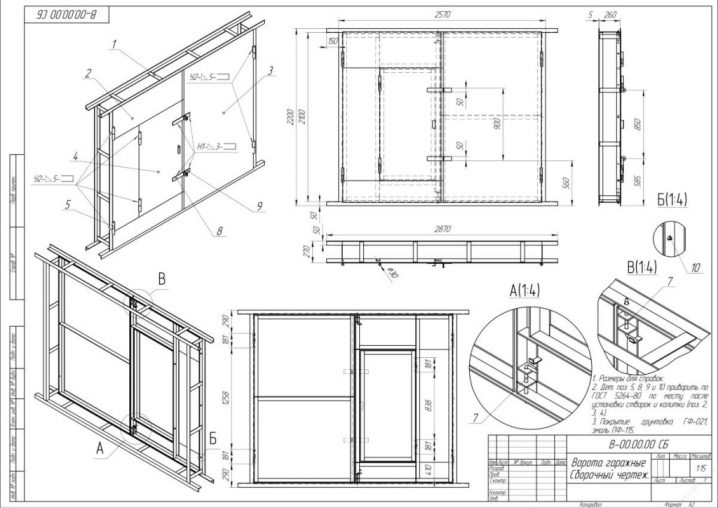

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Автоматика для ворот

Хотя складывающиеся ворота неприхотливы в использовании, все же нужно позаботиться об их работе. Лучше всего с этой функцией справится автоматика. Система может работать с помощью верхнего или нижнего привода. Верхнеприводной механизм очень востребован на рынке, так как для него не требуется создавать специальные условия — закладывать фундамент. Однако он имеет ограничения в использовании, максимальная высота дверей должна не превышать 5 метров. В противном случае система с верхним приводом не справится с управлением конструкции.

В случае применения автоматической системы устанавливают следующие элементы:

1. Панель дистанционного управления. Она может быть встроенной или переносной.
2. Электрический привод, регулирующий передвижение створки.
3. Сигнальная лампа, демонстрирующая готовность к работе.
4. Электрокабель, подающий питание в систему.
5. Фотоэлементы, останавливающие движение в случае появления на пути постороннего предмета.

Расценки на автоматику для подъемно-складных ворот бывают разными, но сама система одинаково гарантирует безопасность использования въездной конструкции.

Многие владельцы гаражей оснащают раздвижные двери ручным приводом. Такие сооружения просты и доступны, так как не нуждаются в электропитании. Привод к воротам подбирают отдельно, поскольку нужно учитывать вес панелей, силу тяги механизма и интенсивность его использования. Поэтому, прежде чем купить то или иное устройство, рекомендуется обратиться за консультацией к специалистам.

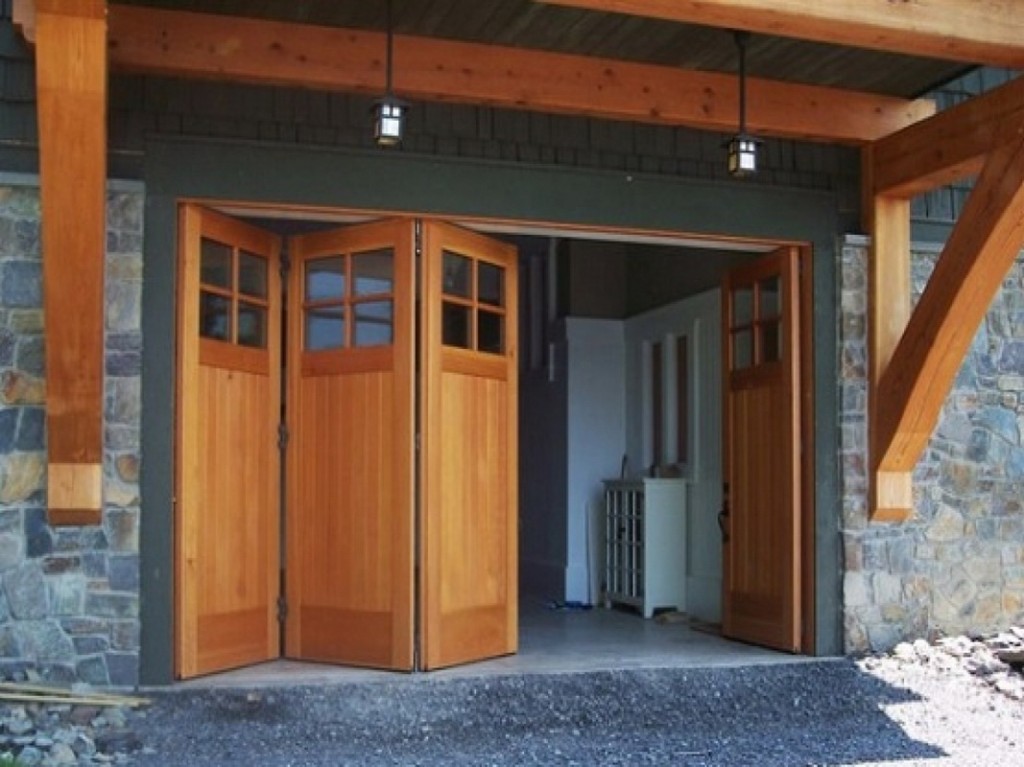

Установка въездных дверей в виде «гармошки» — лучшее решение для оформления проема бытового помещения, потому что этот вид конструкции является практичным и компактным. А приобретение автоматики позволяет отворять ворота простым нажатием маленькой кнопочки.

Материалы для ворот

Для создания подъемных ворот для гаража применяются разные типы материалов.

Особой популярностью пользуются следующие варианты:

1. Профнастил идеально подходит для таких систем. Он отличается замечательными характеристиками прочности. Специальное покрытие для защиты обеспечивает стойкость к влажности.
2. Древесина смотрится эстетично. Для защиты от пожара и гниения материал обрабатывается специальным составом.
3. Алюминиевые и стальные панели представляют собой самый дорогостоящий вариант. Материал отличается хорошими эксплуатационными характеристиками.
4. К востребованным вариантам относятся сэндвич панели. Они обладают превосходными звуко- и теплоизоляционными свойствами. Быстро устанавливаются и просты в обслуживании.

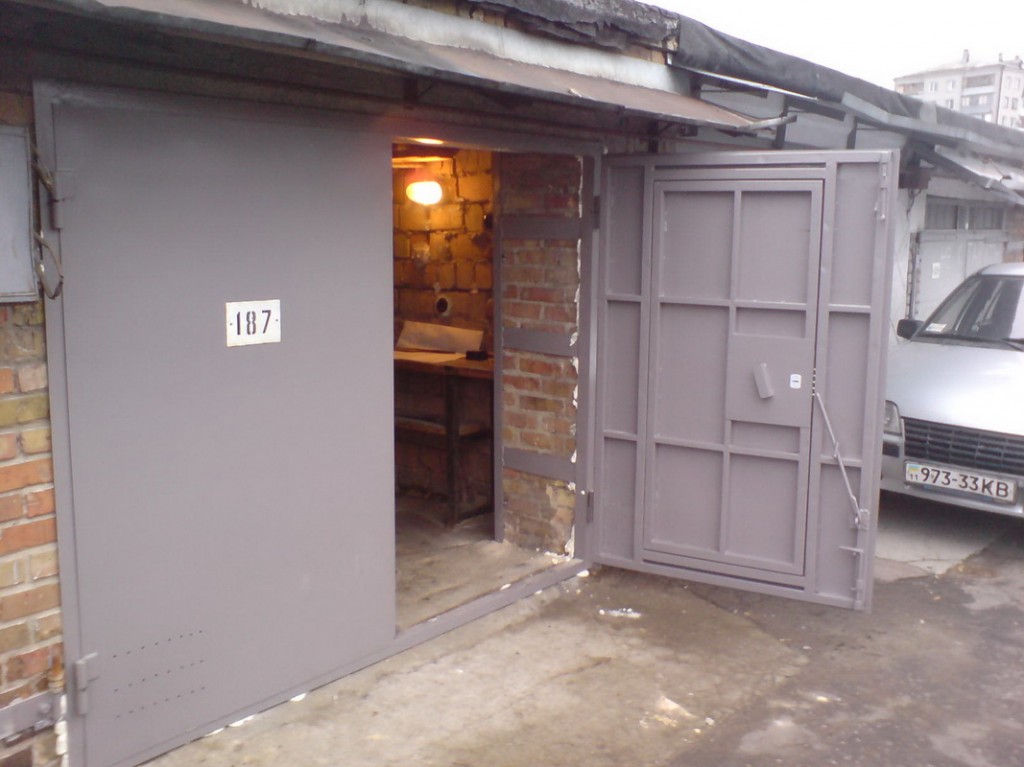

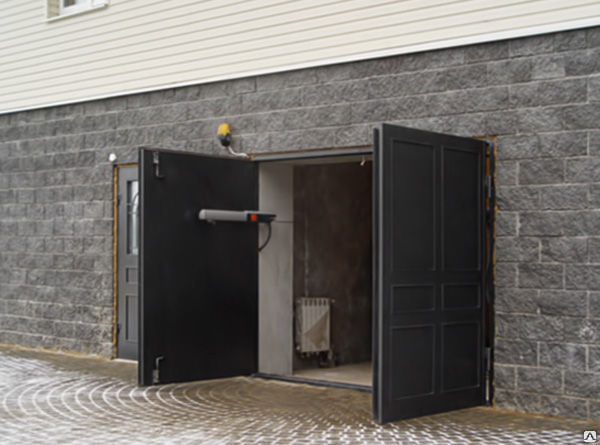

Гаражные распашные ворота

Работы по установке распашных ворот своими руками в гараже начинаются со составления чертежей, а на этом этапе главное не отступать от принципа : «семь раз отмерь, а один отреж». Не имея точных расчетов количества необходимых строительных материалов и размеров проема и калитки (если вы таковую будете вырезать) – вряд ли получится сделать идеальную конструкцию без перекосов и перегибов.

Не менее важно – подготовить весь необходимый инструмент, который сможет понадобиться вам в процессе установки распашных ворот: уровень, рулетка, болгарка и сварочный этого необходимы: петли, профили, уголки для рам, а также профили.

Выбор материала полностью зависит от ваших эстетических предпочтений и финансовых возможностей. Это может быть дерево, металлические листы, профнастил, поликарбонат или сэндвич-панели.

Работы по установке ворот

Принимаясь за работу, придерживайтесь следующей последовательности действий:

1. Соберите раму. Установите ее в проем, углубив в стяжку пола на 2 см. Предварительно закрепите с помощью металлических штырей и сварки. Перед тем, как окончательно закрепить раму, проверьте правильность установки — для этого перемерьте диагонали и проверьте плоскости по уровню.
2. Изготовьте полотно ворот, выполните его обшивку предназначенными для этого материалами.
3. Изготовьте из металлического уголка опору подъемного механизма.
4. Подготовьте места крепления подъемного механизма и установки кронштейна с пружиной (просверлите необходимые отверстия).
5. Крайние витки пружины оформите в виде петель.
6. Изготовьте из полоски стали пластину для регулировки натяжения пружины. Соедините с ее помощью кронштейн и верхний край пружины, а к нижнему ее краю присоедините изготовленный из стального прута регулятор натяжения.
7. Изготовьте нижний шарнирный узел из металлического уголка и приварите его к раме ворот.
8. Изготовьте рельсы для движения ворот, сварив между собой два металлических уголка.
9. Приварите направляющие рельсы, проверяя плоскости уровнем.
10. Приварите к направляющим рельсам кронштейны для роликов, отвечающих за движение полотна ворот, и установите сами ролики.
11. Закрепите швеллер к потолочному бруску рамы болтом.
12. Установите готовое полотно ворот и проверьте работоспособность механизма.
13. Отрегулируйте ворота, изменяя степень натяжения пружины.

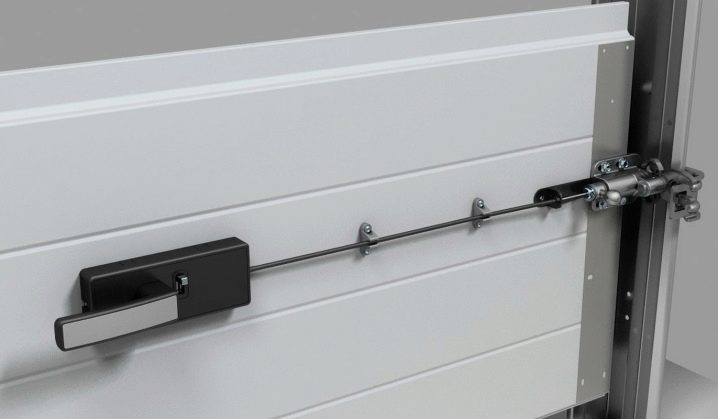

14. Установите в углах полотна ворот замки, ручку и ограничительные устройства, если они предусмотрены.

Многие работы можно проделать без помощников. Однако когда дело касается крепления крупных деталей или проведения измерений, особенно выставление по уровню, — одной парой рук не обойтись. Сложные работы в процессе изготовления ворот лучше выполнять вдвоем или, еще лучше — втроем.

Итак, если вы решили оснастить свой гараж подъемными воротами, для начала определитесь с их типом. Установка подъемно-секционных гаражных ворот своими руками требует работы профессионалов, а подъемно-поворотные ворота с цельной створкой можно изготовить самостоятельно.

Определитесь с размерами ворот, необходимыми материалами и комплектующими для подъемных ворот. Вооружитесь чертежом, изучите последовательность действий, заручитесь поддержкой двух товарищей, и приступайте!

Подъемно-поворотные гаражные ворота своими руками, видео:

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток;
• болгарка;
• отвёртка;
• дрель;
• свёрла;
• строительный уровень;
• сварочный аппарат;
• маркер;
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно;
• стальной прут;
• швеллер;
• электрический привод;
• деревянные бруски для потолка и для коробки;
• стальные штыри;
• пружина;
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Подъемные ворота на гараж своими руками

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

• Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
• Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
• Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
• Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
• Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

• 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
• 2. Обладают хорошей герметизацией;
• 3. Имеют очень красивый внешний вид;
• 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы “Алютех:

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн “Horman” – это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний “Алютех” – это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний “DoorHan” – это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.

Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности.

Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

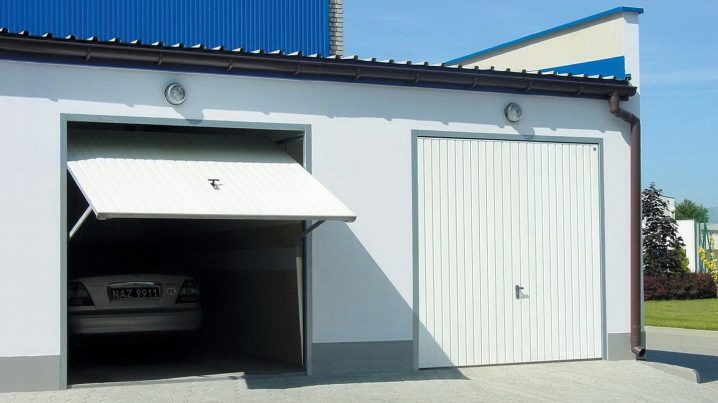

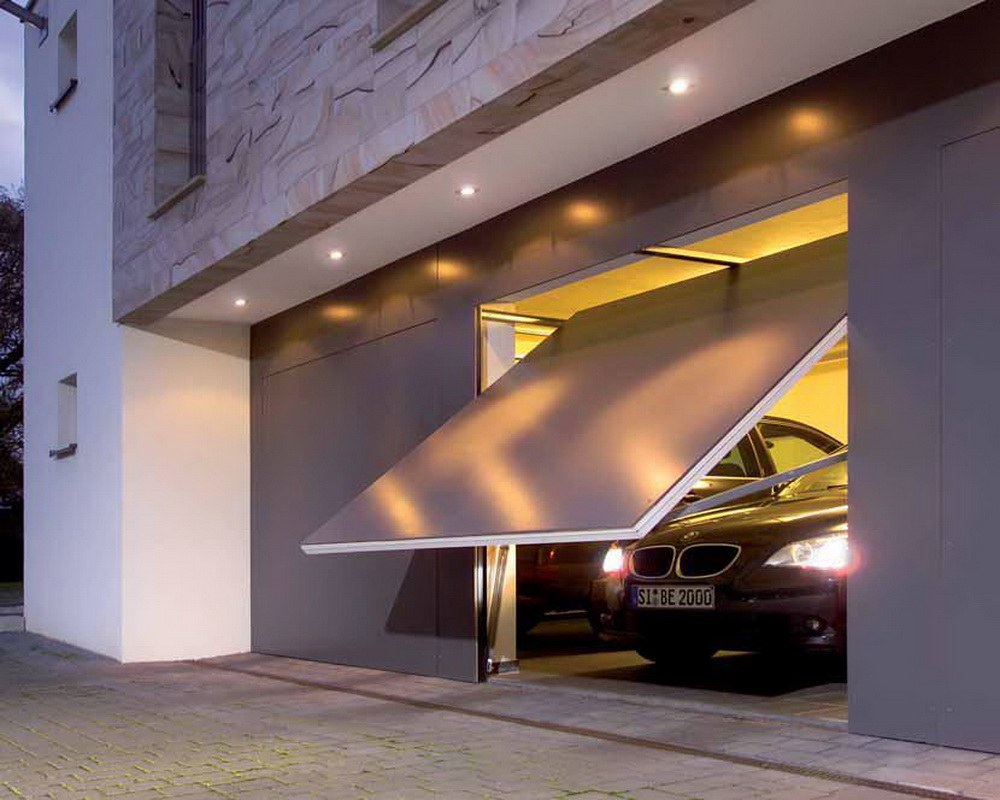

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

• тщательно подготовить проем;
• произвести максимально точные замеры проема;
• рассчитать и изготовить чертеж будущих ворот;
• изготовить и смонтировать точно по чертежу ворота.

Главное помнить – глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах.

В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком.

Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм.

Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками.

Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом.

Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Этап Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

Ворота

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Этапы строительства

Изготовление откидных ворот проходит в несколько этапов. Вначале собирается рама, устанавливаются ролики, затем приступают к созданию створок и креплению дополнительных элементов. А на заключительном этапе собирают конструкцию в целое, и при желании устанавливают автоматический подъемный механизм.

Сборка рамы

Конструкция, на которой будут закреплены подъемные ворота, — это рама. Вся основная нагрузка ложится именно на нее, поэтому изначально собирают именно эту деталь. Чтобы ее сделать понадобятся деревянные брусья, хотя для большей надежности можно использовать металлические профили, здесь все зависит от финансовых возможностей. Описываемый вариант — более простой и экономичный.

Из деревянных брусков собирается коробка, чтобы соединить элементы, понадобятся стальные уголки или специальные пластины. При установке рамы необходимо учитывать, что ее нижняя часть должна быть углублена в землю примерно на 2-5 см. После того как коробка подготовлена, ее необходимо проверить, для этого конструкцию устанавливают в проем и с помощью уровня проверяют вертикальное и горизонтальное положение. Если все устраивает, то раму закрепляют металлическими штырями (анкерами), причем на каждый погонный метр требуется 1 штырь. Закончив сборку, приступают к установке горизонтальных направляющих на потолке.

Идите в ногу со временем вместе с автоматическими воротами в вашем гараже

Теперь нужно закрепить кронштейны для роликов. Чтобы створки катались свободно и не цеплялись, нужно расположить их немного глубже, нежели нижние. Обязательно вымеряют уровнем положение, неправильная установка не позволит воротам подниматься. После этого закрепляют конструкцию болтами, а по краям рельс устанавливают фиксаторы, которые будут блокировать движение роликов.

Подготовка створок

Полотно, которое будет исполнять роль створок, может быть изготовлено практически из любого материала. Но при выборе стоит учитывать, что изначальная функция ворот — все-таки защита, поэтому стоит приобретать материал, устойчивый к климатическим влияниям. Чаще всего для таких конструкций используют металлические листы на деревянном каркасе, которые закреплены с внутренней стороны, затем идет слой утеплителя, а со стороны улицы ворота обиты пластиком.

Многие владельцы таких гаражей для удобства делают калитку, в таком случае ворота не нужно постоянно открывать, а значит, они прослужат дольше. А у некоторых имеется даже окно, установить эти дополнительные элементы несложно. Когда каркас полностью собран, его необходимо установить на направляющие и проверить на работоспособность механизм.

Дополнительные элементы

Монтажные работы завершают установкой строительной фурнитуры: врезка замка или щеколды, крепление ручек или других вспомогательных элементов. Если не планируется устанавливать автоматический подъемник, то ручки крайне необходимы, так как цепляться за грязные края не очень удобно. Лучше всего расположить их в нижней части щита.

Если встроена калитка, то обезопасить гараж лучше всего внутренней щеколдой. Такие замки можно сделать самостоятельно, достаточно закрепить специальные дужки на полотне и раме. После того как конструкция полностью собрана, приступают к отделочным работам. Ворота обрабатывают защитными составами, красят и закрепляют отделочный материал.

Система автоматизации

Можно установить автоматический подъемник самостоятельно, естественно, цена самодельных ворот от этого станет дороже, но уровень комфортности повысится в разы. Не придется каждый раз открывать и закрывать гаражные ворота вручную. Но чтобы установить такое устройство, нужно правильно выбрать привод, чтобы он соответствовал подъемному механизму гаража.

Это интересно: ворота складные горизонтальные.

Установка каждого прибора индивидуальна, но все пошаговые действия описаны в инструкции, так что особенных трудностей во время работы возникнуть не должно. Работоспособность также не будет отличаться от заводских конструкций. Все действия производятся со специального дистанционного пульта управления, что значительно экономит время.
