Вертикальные ворота для гаража своими руками

Подъемные ворота своими руками – инструкция и чертежи

Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.

Виды и особенности подъемных ворот своими руками

Гаражные подъемные ворота бывают двух видов:

• Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.

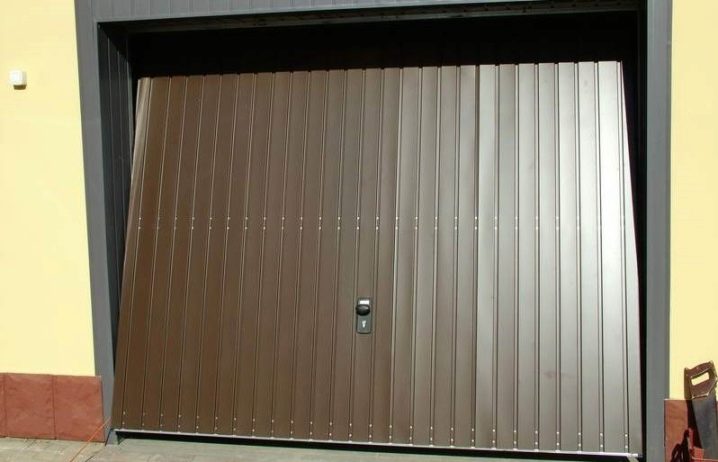

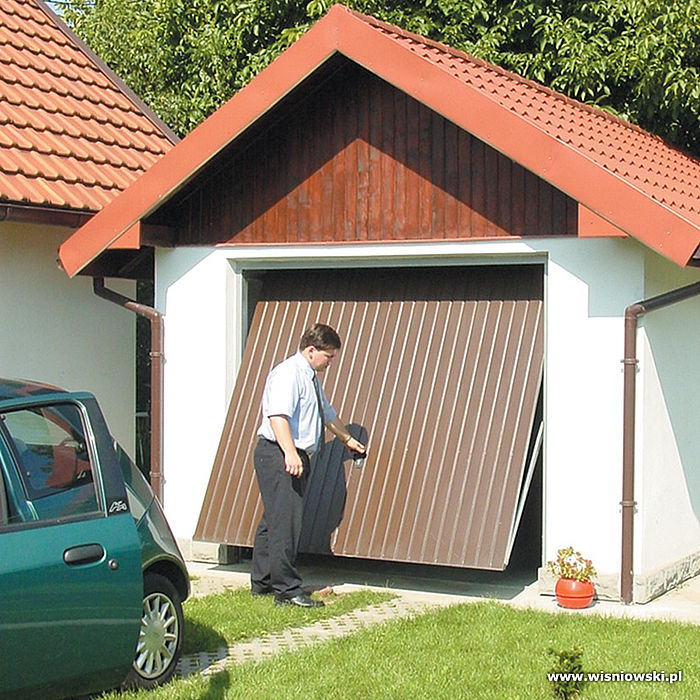

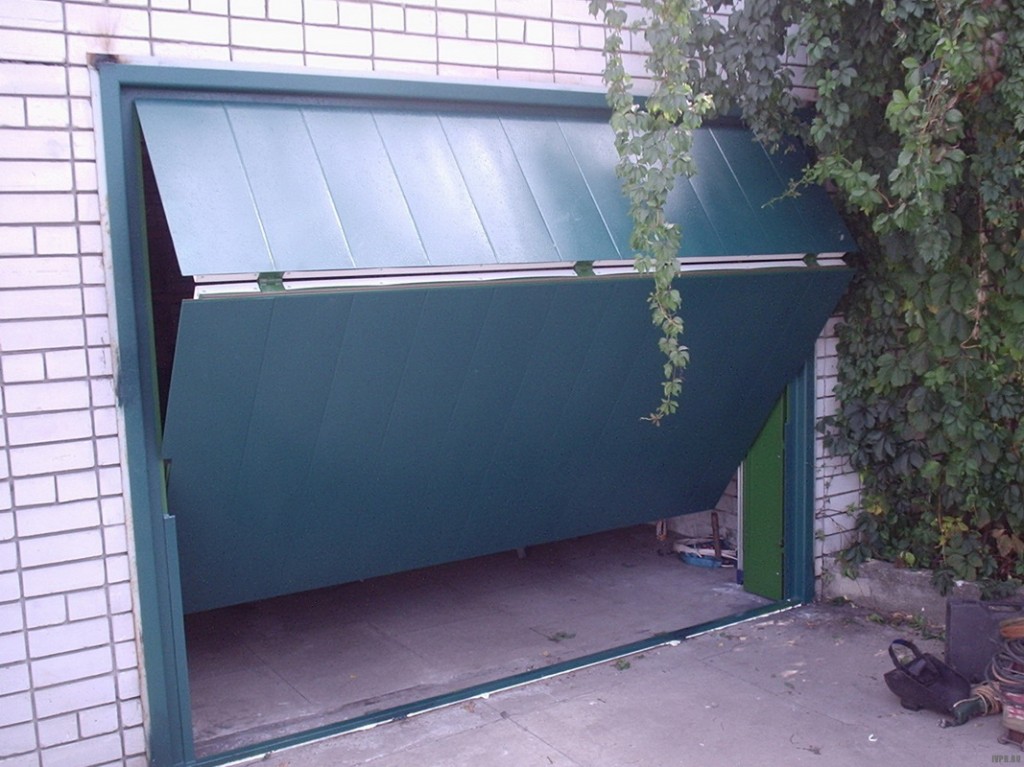

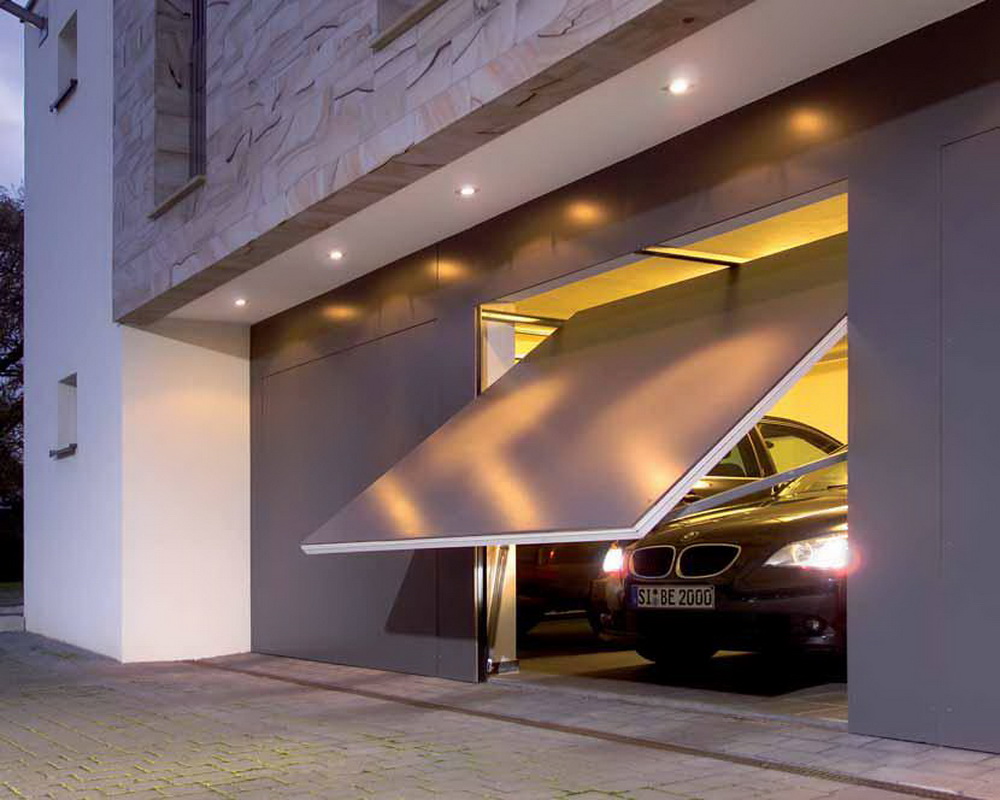

• Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.

Конструкция гаражных подъемных ворот своими руками

Подобные ворота имеют три составляющих:

• Рама.
• Подвижное полотно.
• Открывающие элементы.

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.

Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.

Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.

Преимущества, недостатки и сложность самостоятельного создания конструкции

Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:

• По окончанию работ будет видно, что открытая конструкция урезает проем на 25 см сверху.
• При открывании ворот, они на один или полтора метра выступают наружу из гаража, поэтому подъезжать к гаражу вплотную не получится.
• Шнур открывающего механизма является цельным, поэтому при повреждении его нужно будет менять целиком.
• Большой вес ворот может затруднять их открытие и давать большую нагрузку на открывающий механизм.

Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:

Промышленные подъемные ворота

Материалы для монтажа

Для монтажа необходимы следующие материалы:

• Брусы из дерева 120*80 мм и 100*100 мм для рамы.
• Панели из пластика или дерева 2,5 см толщиной для полотна.
• Уголки 4*4*0,4 см.
• Швеллерный кронштейн 8*4*0,5 см.
• Прут для регуляции натяжения 0,8 см диаметром.
• Одна или две пружины диаметром 3 см.
• Штыри, анкера, саморезы.

Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

Подъемные роллетные ворота

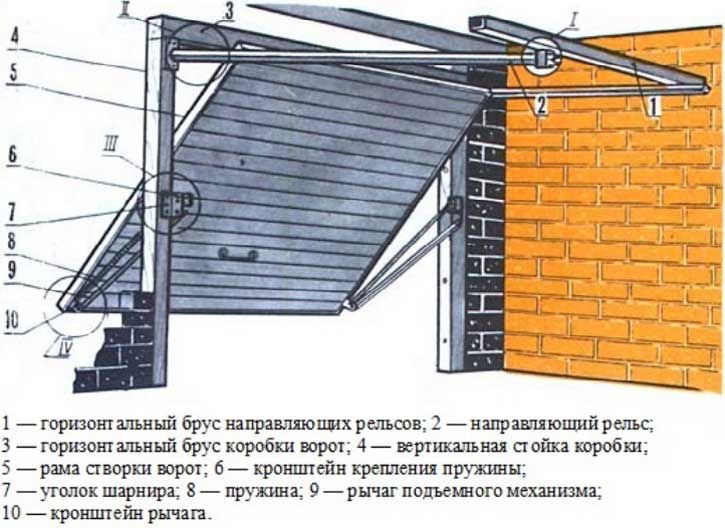

Далее предоставлен чертеж подъемных ворот для гаража.

Автоматизация нюансы в работе

Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.

Интересные факты

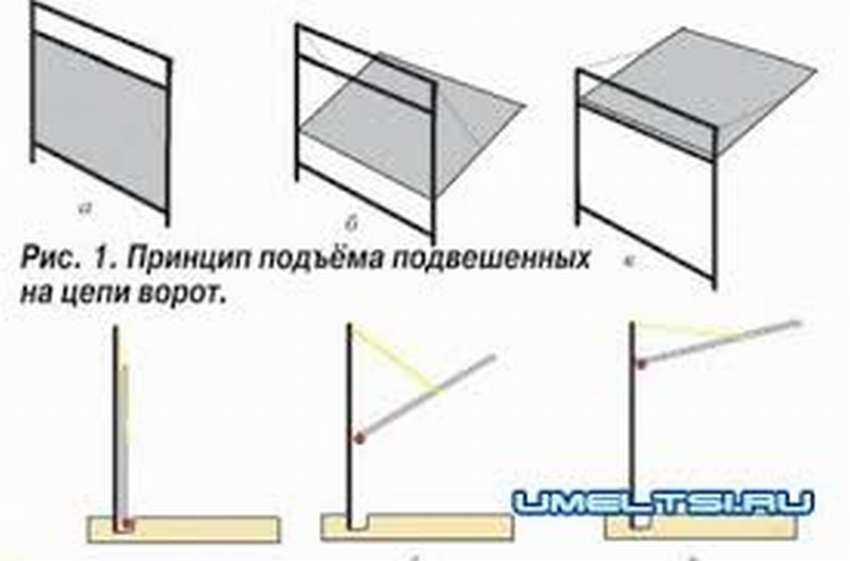

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Как сделать ворота гармошка своими руками

При выборе дверей обязательно учитывают дизайн и особенности конструкции. Для маленькой площади подходят только компактные створки, занимающие мало пространства при открывании, а для больших проемов используют крупные блоки. Их можно купить в готовом виде или сделать собственноручно.

Раздвижные панели должны гармонично сочетаться с расположенными на территории постройками: забором, гаражом, зданием и обладать необходимой прочностью. Створки дверей изготавливают из дерева и листов профнастила, но самым лучшим материалом считается сталь, при условии что железные ворота будут обработаны средством против коррозии.

Материалы и инструменты

Ворота гармошкой устанавливают при наличии необходимого материала. Для работ понадобятся:

• 2 железные П-образные планки (швеллеры) в качестве опоры;
• уголки из металла для соединения планок;
• колесики с подшипниками для обеспечения передвижения полотен;
• железная труба размером 25/25 мм, для того чтобы изготовить каркас;
• петли для створок;
• элементы соединения конструкции с несущими стенами (анкера, заклепки);
• утеплитель — минеральная вата или пенопласт.

В качестве инструментов будут нужны:

• рулетка, уровень или отвес;
• набор электродов;
• шлифовальная машинка;
• сварочный аппарат;
• дрель и шуроповерт;
• болгарка.

Для проведения сварочных работ нужно приобрести защитный костюм, состоящий из парусиновых куртки и брюк, а также маску c затемненным щитком, специальные перчатки (краги).

Подготовительные работы

Чтобы правильно сделать ворота гармошкой своими руками, следует составить чертеж. На нем отмечают высоту и ширину проема для двери в соответствии с выбранным типом сооружения. Эти факторы определяют число планок и их габариты. Полосы раздвижной двери должны иметь одинаковый размер.

Установка опор

Для каждого вида конструкций обязательно требуются опоры. Если гаражные двери устанавливаются впервые, то следует провести укрепление проема. Для этого используют П-образные планки. Они должны занимать не всю ширину проема, а только ту часть, где будут размещаться ролики. Для того чтобы установить опорные планки, выполняют следующие операции:

1. Измеряют высоту гаражного проема, а затем вычитают из нее толщину направляющей.
2. На швеллерах делают отметку, соответствующую нужному размеру и отрезают при помощи болгарки необходимую часть.
3. На концах планок, используя сварку, устанавливают уголки из металла.
4. Швеллера приваривают к низу проема и боковым стенам, а затем закрепляют при помощи анкеров.

Сборка каркаса

Монтаж навесов

Полотна въездных дверей соединяют при помощи навесов. Для этого используют петли на подшипниках. На одном полотне располагается по 2 элемента. Закрепляют их таким образом, чтобы панели складывались, как гармошка.

Крепление направляющей и роликов

Чтобы прикрепить ролик, к самому краю панели приваривают металлическую пластину, а затем присоединяют к ней стержень из закаленного металла. Его диаметр обязательно должен соответствовать диаметру отверстия в ролике. Свободный конец стержня следует согнуть под прямым углом, вставить в ролик и закрепить шайбой. В собранном виде складные ворота гармошкой должны плавно и легко двигаться.

Обшивка ворот

По окончании работ приступают к обшивке облицовочными материалами. Для этого применяют фанеру, ДСП, профнастил или оцинкованный металл. Листы скрепляют, используя сварку, заклепки или саморезы. Щели, образующиеся между полотнами, закрывают эластичной резиной или плотным брезентом. Во время данного процесса следует определить место под навесной (врезной) замок.

Дополнительная обработка

Складные ворота своими руками каждый старается сделать не только удобными, но не пропускающими шум и холод. Для сохранения хорошего микроклимата в гараже внутреннюю сторону двери следует утеплить. В качестве утеплителя подойдет минеральная вата (каменная, шлаковая, стеклянная) или пенопласт. Эти материалы устойчивы к влаге, обладают хорошими звукоизоляционными свойствами и высокой прочностью. Их удобно нарезать канцелярским ножом. Закрепляют утеплитель с помощью монтажной пены.

Заключение

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Что предлагают производители

Российский рынок наводнен подъемными моделями. Здесь и российские модели, и от производителей дальнего и ближнего зарубежья. Рассмотрим три марки, которые сегодня пользуются высокой популярностью.

• DoorHan. Марка российского бренда. Размерная линейка представлена тремя позициями, в основе которых лежит ширина: 2500, 2750 и 3000 мм. Что касается высоты, то минимальный параметр – 2100 мм. Она может изменяться в большую сторону с шагом 100 мм.

Подъемные ворота от ДоорханИсточник

• Alutech. Белорусский бренд, известный в России давно. Популярность завоевал за счет высокого качества предлагаемой продукции по приемлемым ценам. Ширина размерной линейки начинается с 2250, высота с 2085 мм. Увеличение производится с шагом обоих размеров на 125 мм.
• Hormann. Немецкий производитель, предлагающий подъемные ворота в высоком стоимостном сегменте. В его модельной линейке соотношение минимальных параметров ширина-высота: 2250-1875, и максимальных 6000х3000 мм. Шаг увеличения составляет 125 мм.

Что касается ценовой составляющей, то производители предлагают разный подход. Обозначим цены одной позиции по всем брендам.

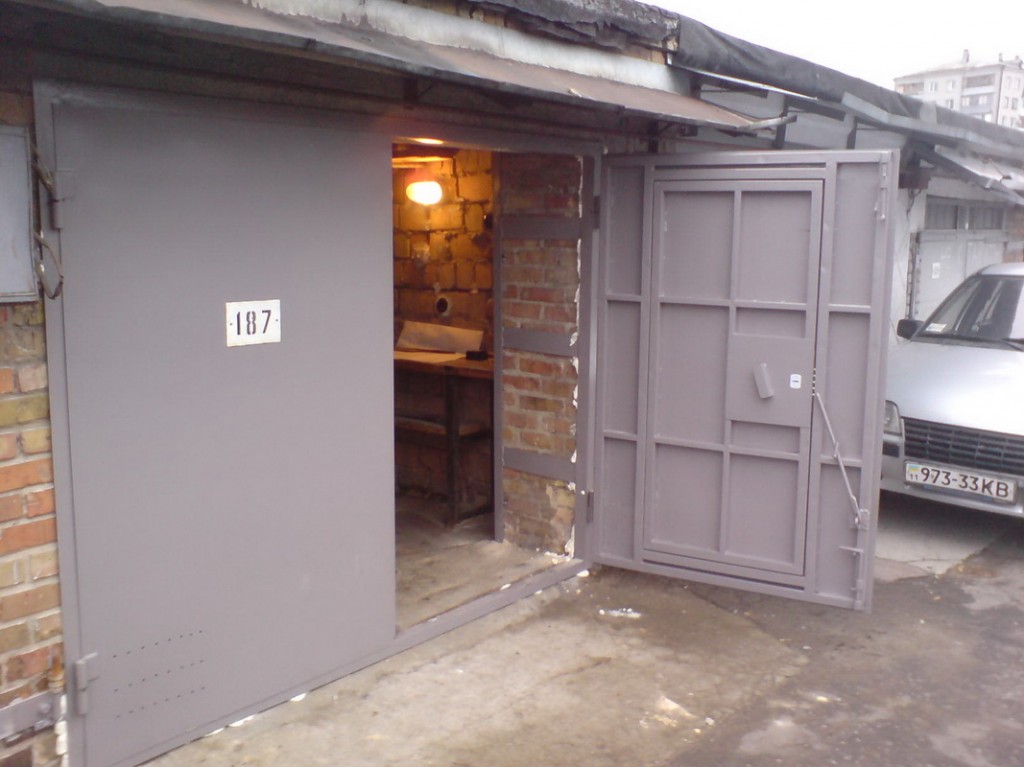

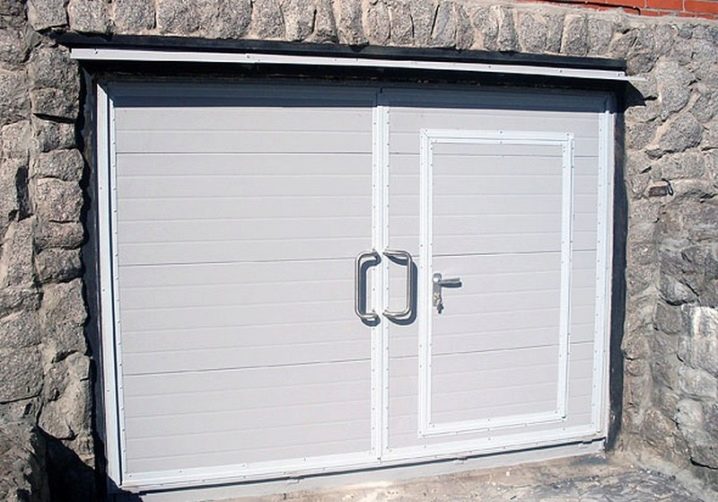

Гаражные распашные ворота

Работы по установке распашных ворот своими руками в гараже начинаются со составления чертежей, а на этом этапе главное не отступать от принципа : «семь раз отмерь, а один отреж». Не имея точных расчетов количества необходимых строительных материалов и размеров проема и калитки (если вы таковую будете вырезать) – вряд ли получится сделать идеальную конструкцию без перекосов и перегибов.

Не менее важно – подготовить весь необходимый инструмент, который сможет понадобиться вам в процессе установки распашных ворот: уровень, рулетка, болгарка и сварочный этого необходимы: петли, профили, уголки для рам, а также профили.

Выбор материала полностью зависит от ваших эстетических предпочтений и финансовых возможностей. Это может быть дерево, металлические листы, профнастил, поликарбонат или сэндвич-панели.

Работы по установке ворот

Принимаясь за работу, придерживайтесь следующей последовательности действий:

1. Соберите раму. Установите ее в проем, углубив в стяжку пола на 2 см. Предварительно закрепите с помощью металлических штырей и сварки. Перед тем, как окончательно закрепить раму, проверьте правильность установки — для этого перемерьте диагонали и проверьте плоскости по уровню.
2. Изготовьте полотно ворот, выполните его обшивку предназначенными для этого материалами.
3. Изготовьте из металлического уголка опору подъемного механизма.
4. Подготовьте места крепления подъемного механизма и установки кронштейна с пружиной (просверлите необходимые отверстия).
5. Крайние витки пружины оформите в виде петель.
6. Изготовьте из полоски стали пластину для регулировки натяжения пружины. Соедините с ее помощью кронштейн и верхний край пружины, а к нижнему ее краю присоедините изготовленный из стального прута регулятор натяжения.
7. Изготовьте нижний шарнирный узел из металлического уголка и приварите его к раме ворот.
8. Изготовьте рельсы для движения ворот, сварив между собой два металлических уголка.
9. Приварите направляющие рельсы, проверяя плоскости уровнем.
10. Приварите к направляющим рельсам кронштейны для роликов, отвечающих за движение полотна ворот, и установите сами ролики.
11. Закрепите швеллер к потолочному бруску рамы болтом.
12. Установите готовое полотно ворот и проверьте работоспособность механизма.
13. Отрегулируйте ворота, изменяя степень натяжения пружины.
14. Установите в углах полотна ворот замки, ручку и ограничительные устройства, если они предусмотрены.

Многие работы можно проделать без помощников. Однако когда дело касается крепления крупных деталей или проведения измерений, особенно выставление по уровню, — одной парой рук не обойтись. Сложные работы в процессе изготовления ворот лучше выполнять вдвоем или, еще лучше — втроем.

Итак, если вы решили оснастить свой гараж подъемными воротами, для начала определитесь с их типом. Установка подъемно-секционных гаражных ворот своими руками требует работы профессионалов, а подъемно-поворотные ворота с цельной створкой можно изготовить самостоятельно.

Определитесь с размерами ворот, необходимыми материалами и комплектующими для подъемных ворот. Вооружитесь чертежом, изучите последовательность действий, заручитесь поддержкой двух товарищей, и приступайте!

Подъемно-поворотные гаражные ворота своими руками, видео:

Установка

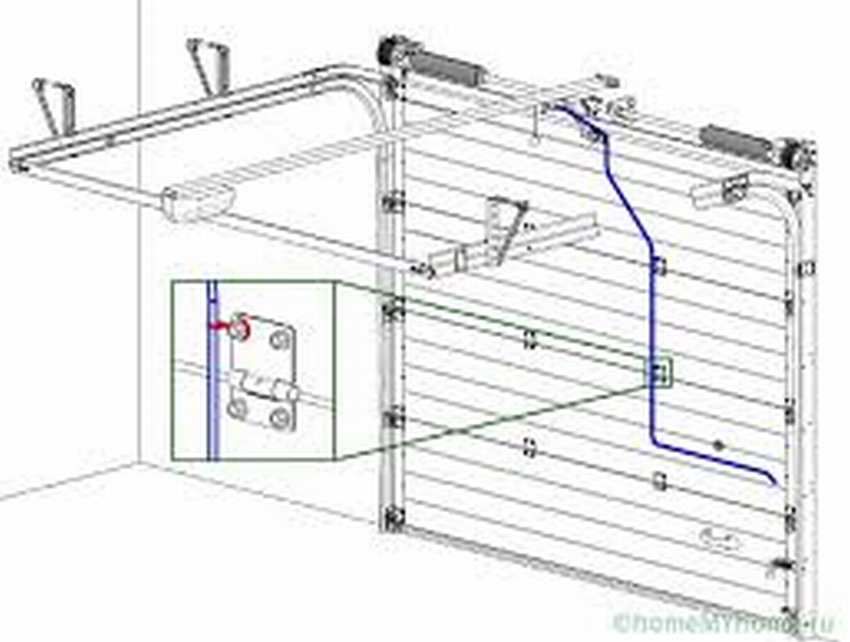

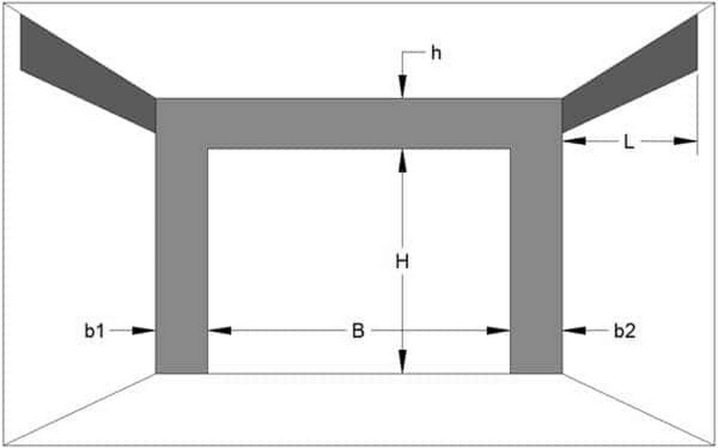

Схема монтажа ворот

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

• расстояние до потолка 300 см;
• расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Требования к конструкции

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

• перфоратор;
• дрель, со встроенной функций шуруповерта;
• набор монтажных инструментов;
• победитовые сверла;
• измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

1. Вертикальный профиль.
2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

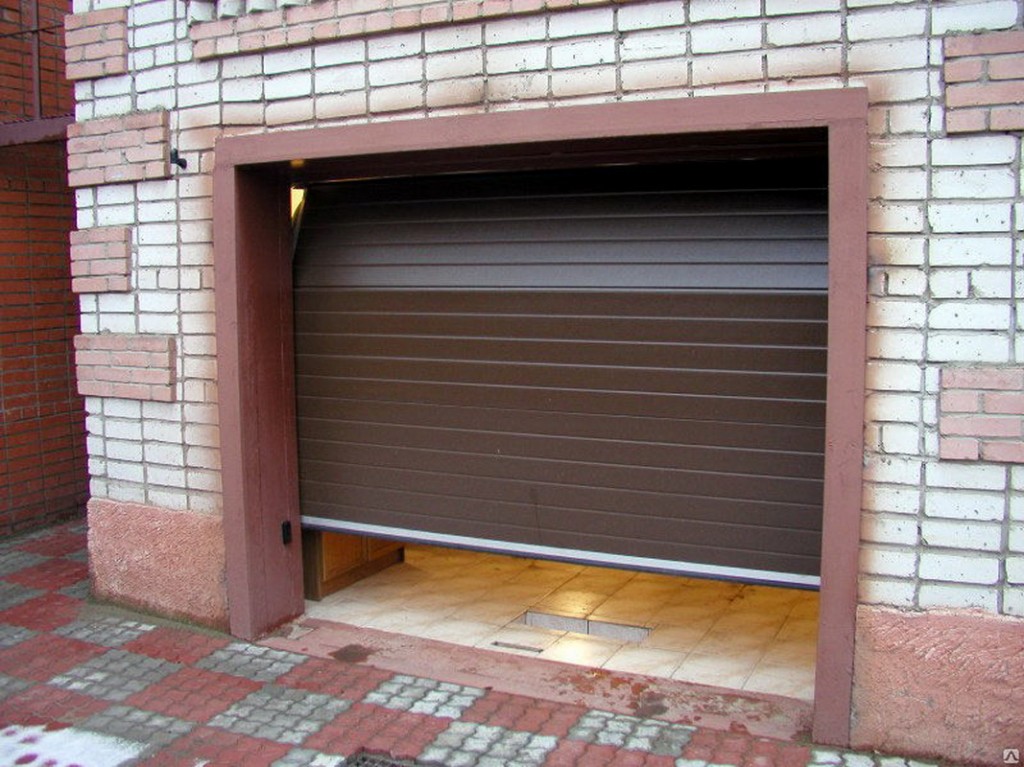

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Состав рулонных подъемных ворот

1. Алюминиевая створка ворот. Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений.

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки.

2. Система направляющих. Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

3. Защитный короб. Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

4. Механизм управления. Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот!

Способов установки есть несколько:

1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен.

2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения.

3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом.

Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена.

Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Этап Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Внимание! Самостоятельное соединение полотен – крайне сложный процесс, справятся с которым лишь опытные мастера. Поэтому лучше заказать уже готовые ворота и установить их в раму.

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие. Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки). Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества.

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружины

Внимание! Если устанавливается модель ворот с автоматическим открыванием, то потребуется установить еще электрический привод. Для правильного монтажа и подключения следует также ознакомиться с инструкцией к прибору.

Электропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

• 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
• 2. Обладают хорошей герметизацией;
• 3. Имеют очень красивый внешний вид;
• 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы “Алютех:

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн “Horman” – это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний “Алютех” – это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний “DoorHan” – это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.

Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности.

Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

• тщательно подготовить проем;
• произвести максимально точные замеры проема;
• рассчитать и изготовить чертеж будущих ворот;
• изготовить и смонтировать точно по чертежу ворота.

Главное помнить – глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполните обмерные работы. Вам необходимо замерить:

• Высоту проема H
• Ширину проема B
• Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
• Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если у вас есть старые ворота, можете использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

Обозначения:

• 1 — брус направляющих рельсов горизонтальный
• 2 — рельс направляющий
• 3 — брус коробки ворот горизонтальный
• 4 — стойка коробки вертикальная
• 5 — рама створки ворот
• 6 — кронштейн для крепления пружины
• 7 — уголок шарнира
• 8 — пружина
• 9 — рычаг механизма подъема
• 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

• Брус длиной 2,3 м. сечением 120х80 мм — 2 шт.
• Брус длиной 2,75 м. того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками (либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм. Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище – 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8 . Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм. Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера вплотную примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм. Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластины — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Секционные ворота своими руками не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

• При монтаже не менять заводские расходные материалы на более дешевые сомнительного качества
• Монтаж ворот производить только по оригинальным чертежам изготовителя
• Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

Первым делом следует подготовить проем согласно требованиям производителей секционных ворот. А они обещают безотказную работу своей продукции, если притолока и заплечники проема находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема. Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то к высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то автоматические ворота своими руками сотворить не составит труда. Для тех, у кого нет гаража на участке, будет здесь полезно узнать о монтаже раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели. Работу выполняйте аккуратно, не допуская перекосов или зазоров между отдельными частями ворот. Здесь не допускается никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции относительно точности сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

По окончании монтажа закрепляются ручки, замки, засовы, прочие аксессуары и система автоматизации.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах.

В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком.

Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм.

Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками.

Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом.

Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Подъемные ворота для гаража, этапы монтажных работ

Процесс изготовления ворот состоит из следующих этапов:

1. Подготовка проема для системы. На глубину 2 см вставляются вертикальные опоры, которые закрепляются анкерными болтами. В качестве опор применяется брус, размер которого 120*80 мм.
2. Выполняется сборка балки. Горизонтальная балка монтируется параллельно перекладине в проеме.
3. Для изготовления рамы делается две направляющих рельсы. Элементы выполняют из 4 металлических уголков. По рельсам будут перемещаться ролики, которые фиксируются к створке.
4. Затем изготавливается каркас полотна. Профили из металлических уголков свариваются друг с другом, а затем крепятся к готовой коробке.
5. На углах в верхней части рамы фиксируются ролики. Для этого применяются крепежные элементы и дрель.
6. Каркас обшивают материалом с антикоррозийными свойствами. Для работы используются саморезы.
7. Вертикальные балки оснащаются подвижными кронштейнами.
8. В нижней части балок крепятся оконечности швеллеров по пружине.
9. На раму вешается готовое полотно.

Чтобы защитить гараж от взлома, ворота дополнительно оборудуются защелками и замками. К стандартным средствам защиты можно отнести приспособления блокировки. На современных конструкциях устанавливают автоматику, которая оборудуется защитной системой. Пользуется популярностью сигнализация против поддомкрачивания. При попытке поддеть створку раздается громкий сигнал, который отпугивает злоумышленников. Установка систем удаленного доступа позволяет управлять автоматикой на расстоянии. Монтаж секретного запорного механизма.

Перфорированные профили в конструкции следует укреплять с помощью планок. Направляющие необходимо подрезать так, чтобы оставался небольшой кончик для фиксации элементов.

Для выставления рам используется отвес. При фиксации вертикальных направляющих используются кронштейны.

Для обустройства подъемного механизма можно применять сигнализацию с авто. В нижней части полотна должен оставаться паз. Он потребуется для установки утепляющих материалов. Для увеличения освещения полотно можно обшить специальным полупрозрачным материалом.

Покраска подъемных ворот не отличается сложностью. Для конструкций идеально подходит монохромная серая палитра.

Подъемно-поворотные ворота — чертеж, поэтапное изготовление, видео

Последнее обновление Июн 19, 2018

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас ворот и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

• Высота с шириной. В этом случае определяют габариты воротной конструкции. Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.
• Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой.
• Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Основные критерии выбора занавесей для балкона

Балконы отличаются размерами и конструкцией, они могут совмещаться с комнатой, являться обособленной зоной. Все эти факторы обязательно должны быть учтены при подборе штор. Главными критериями являются:

• совмещенность балкона с комнатой;
• площадь и конфигурация зоны;
• наличие утепления;
• тип системы остекления;
• расположение балкона;
• предназначение зоны.

От этих факторов зависит выбор карниза, вида и фасона занавесей, материалов. В интернете есть много профессиональных дизайнерских идей штор на балкон. Можно просмотреть эти варианты, чтобы упростить задачу.

Выбор штор на балкон зависит от нескольких факторов
