Вертикальные ворота для гаража своими руками

За последние несколько десятков лет гараж претерпел кардинальные модернизации своей конструкции. Из простой «коробки», которая защищает автомобиль от влияния атмосферных осадков и от злоумышленников, он изменился в просторную и комфортабельную «квартиру».

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

  1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.

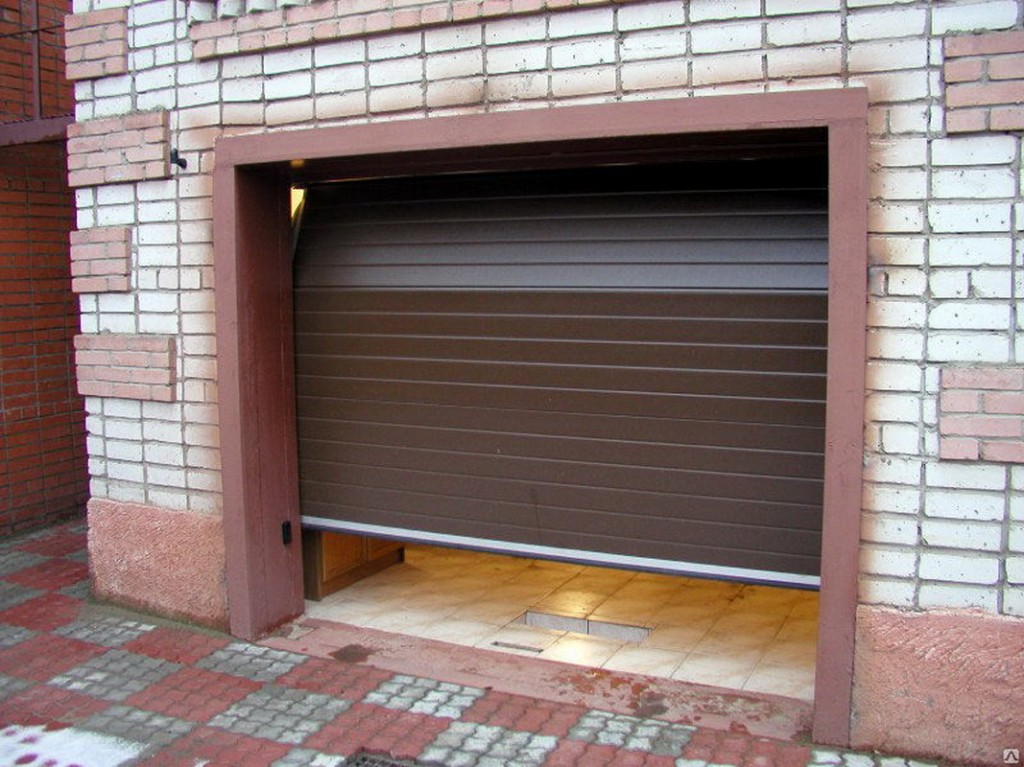

  2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
  3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
  4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.

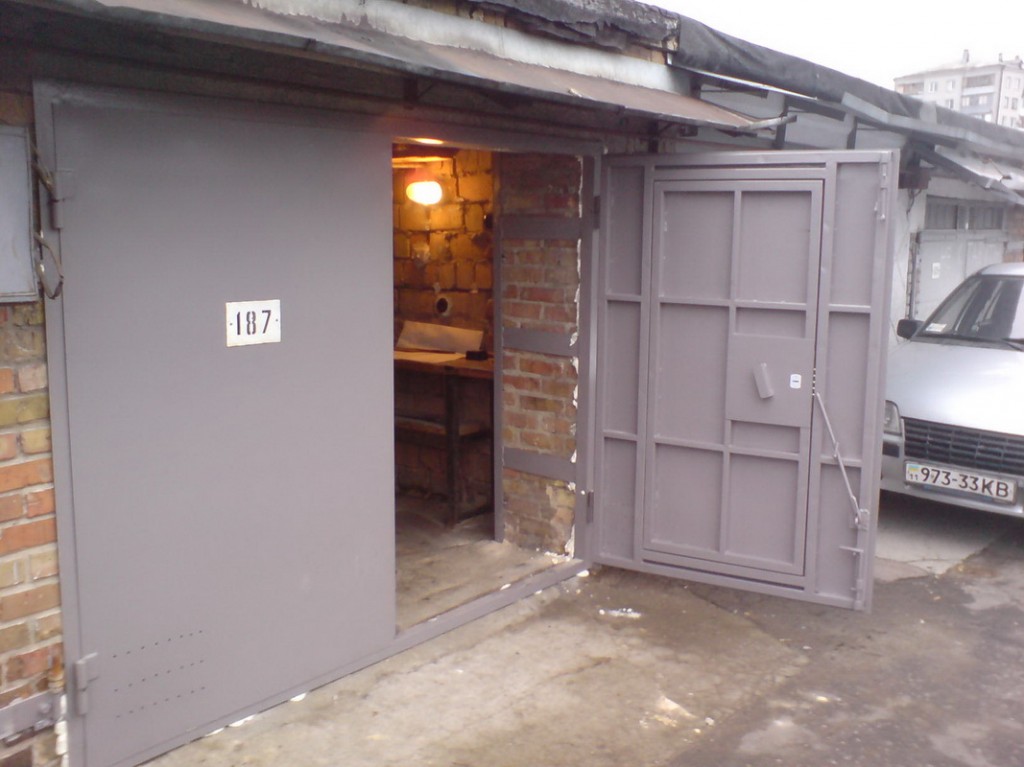

  5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

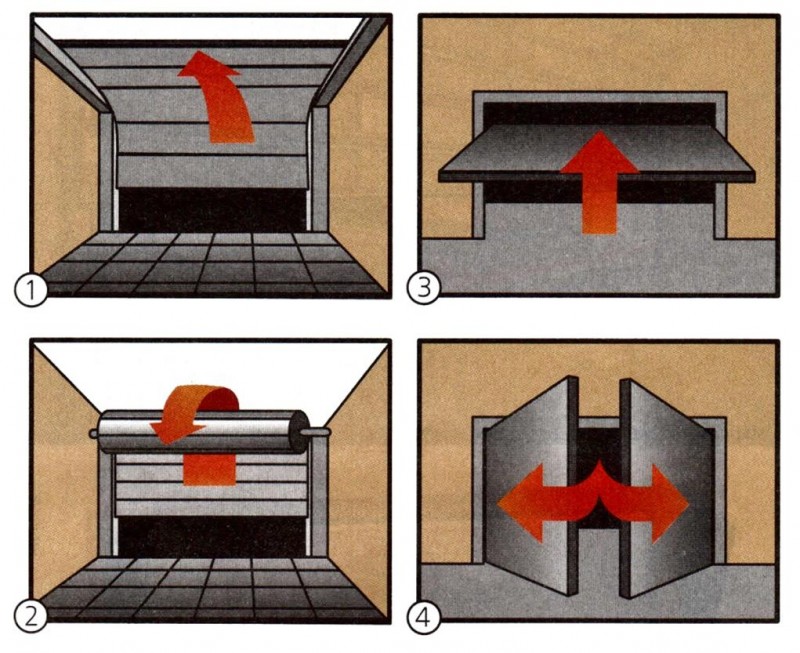

Виды гаражных ворот: 1. Секционные; 2. Роллетные; 3. Подъемно-поворотные; 4. Распашные

Характеристики и принцип работы устройства

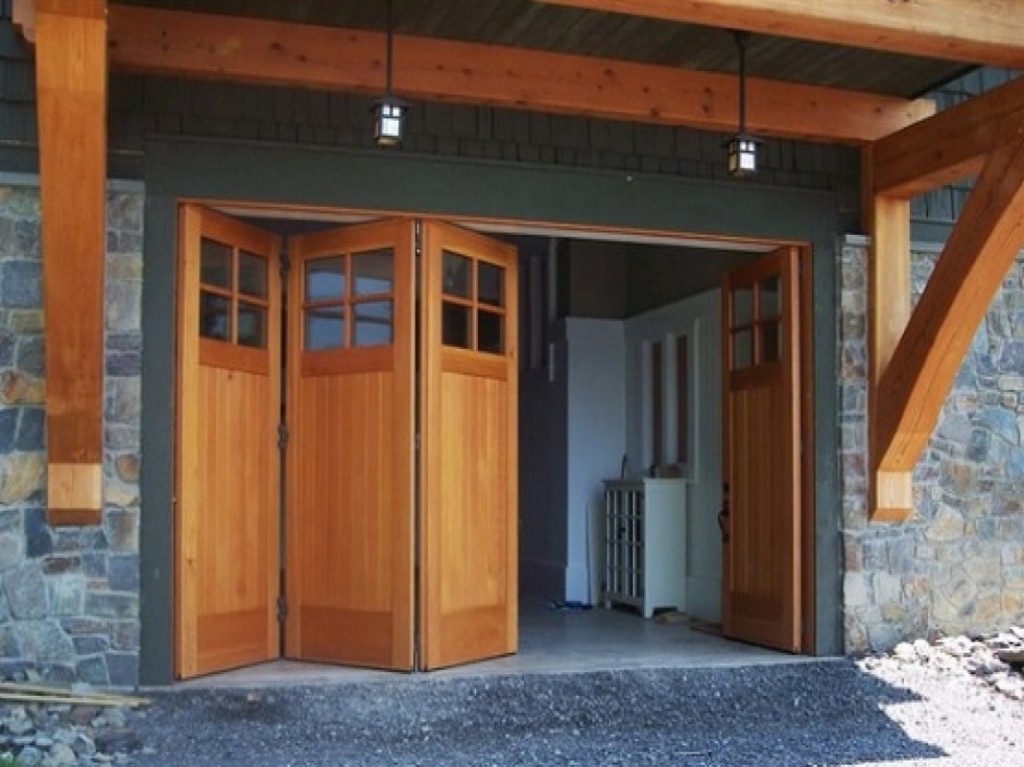

Конструкции ворот, которые могут складываться, как гармошка, отличаются простотой. Если понять основной принцип работы, то сделать их несложно. Механическое движение створки осуществляется по направляющим, расположенным снизу. Часто сооружение оснащают дополнительным верхним профилем. Перемещаются створки при помощи встроенного ролика.

Сама дверь состоит из полотен, соединенных с помощью эластичного материала, благодаря которому створки можно легко открывать и закрывать. Помимо уплотнителей, детали соединяются между собой специальными навесами.

В зависимости от расположения направляющих элементов, сооружения могут быть вертикальными и горизонтальными. Подъем откидной на гараж немного дешевле, чем раздвижные ворота, но популярнее все же последние. Реже всего применяется тип конструкции, в которой дверцы складываются в стороны, так как они уменьшают ширину въезда

Достоинства

Помимо экономии места в помещении, складные ворота гармошка обладают другими важными достоинствами. Главные из них:

  • длительный срок эксплуатации;
  • устойчивость к влаге;
  • надежность конструкции (благодаря металлическому профилю);
  • наличие разных видов установки: с внешней и внутренней стороны проема;
  • легкость в изготовлении;
  • неприхотливость в эксплуатации;
  • устойчивость к сильному ветру;
  • равномерное распределение веса на всю конструкцию;
  • обеспечение хорошей тепло- и звукоизоляции;
  • возможность использования для перекрытия проемов разной ширины.

Недостатки

Минусы у конструкции тоже имеются. В связи с тем, что к ней походят не все замки, подобрать нужные варианты охраны от незаконного проникновения очень сложно. Кроме этого, во время ежедневной эксплуатации уплотнитель между панелями быстро изнашивается, поэтому его приходится часто менять. В северных регионах, где дороги завалены снегом, вертикальные двери устанавливать не рекомендуется, потому что из-за наличия снежного покрова они трудно открываются.

Виды подъемных гаражных ворот

Существует да типа подъемных ворот в гараж: подъемно-секционные и подъемно-поворотные.

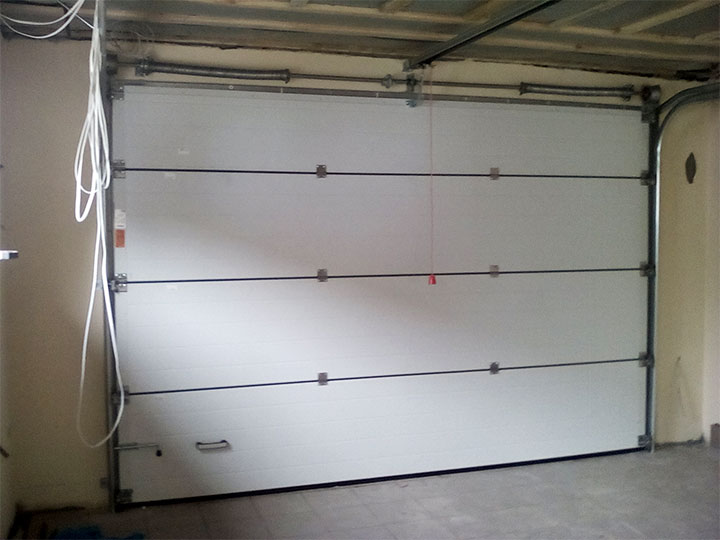

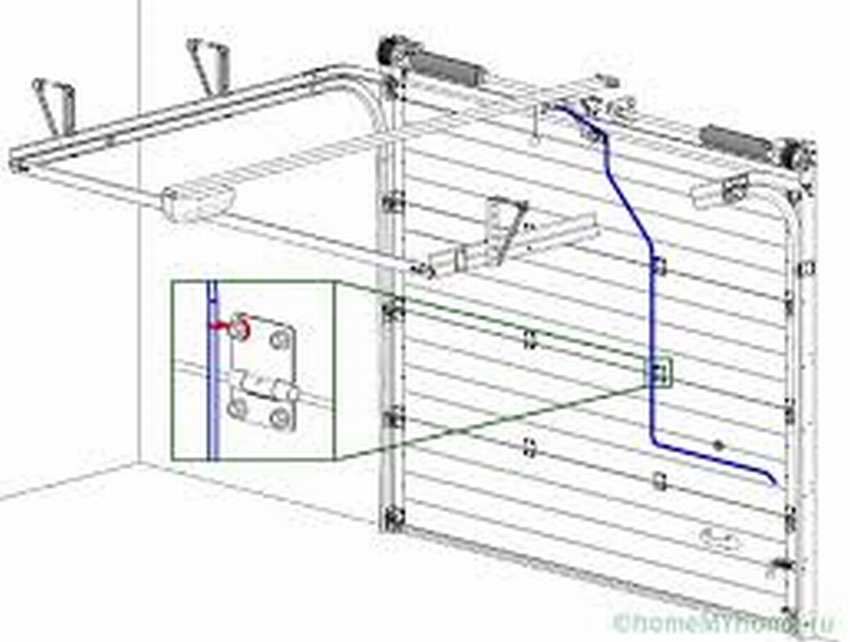

Подъемно-секционные ворота

Это устройство, собранное из нескольких секций, которые при опускании в закрытое положение образуют воротное полотно. Между собой секции скреплены шарнирными механизмами (их минимальное количество три: два по краям, один посередине). С торцов секций прикреплены ролики. Так как разговор идет о подъемных моделях, то секции в таких конструкциях располагаются горизонтально. Есть выдвижной тип данного типа ворот, в которых секции располагаются вертикально.

Кроме секций в конструкцию ворот в гараж подъемных секционных входят:

  • вертикальные направляющие стойки;
  • горизонтальные направляющие, прикрепленные к потолку гаража;
  • дуги, соединяющие вертикальные и горизонтальные направляющие;
  • крайняя потолочная шина, которая работает в качестве ограничителя;
  • балансировочный механизм, который позволяет воротам подниматься и опускаться равномерно без перекосов;
  • электропривод, установленный в плоскости горизонтальных направляющих и закрепленного к потолку.

Направляющие предназначены для того, чтобы по ним перемещались ролики, установленные на секциях.

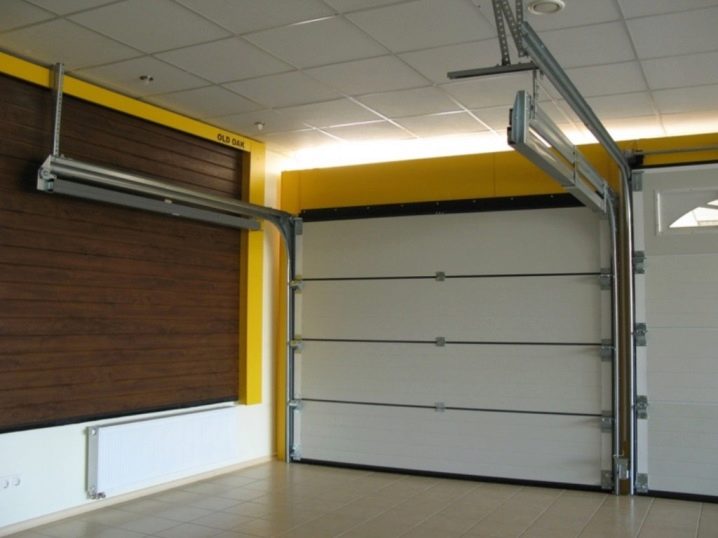

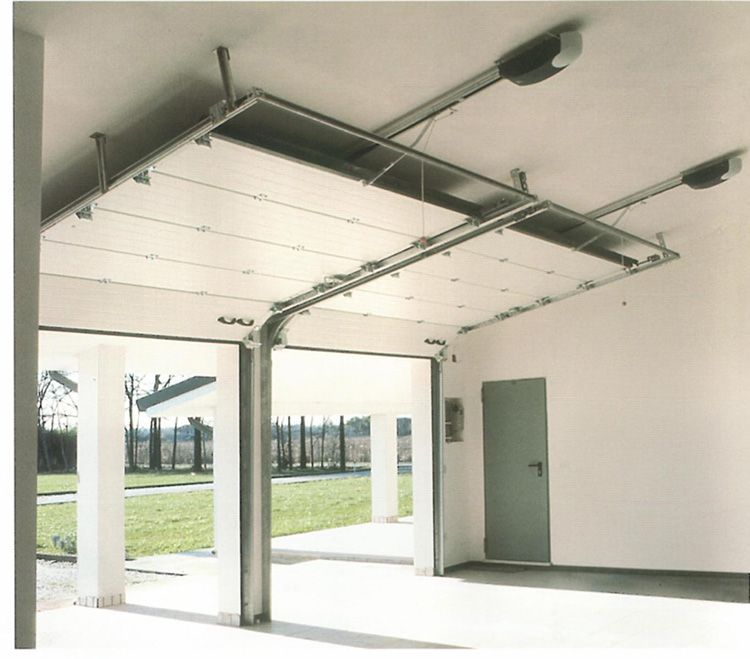

Подъемно-секционная конструкцияИсточник

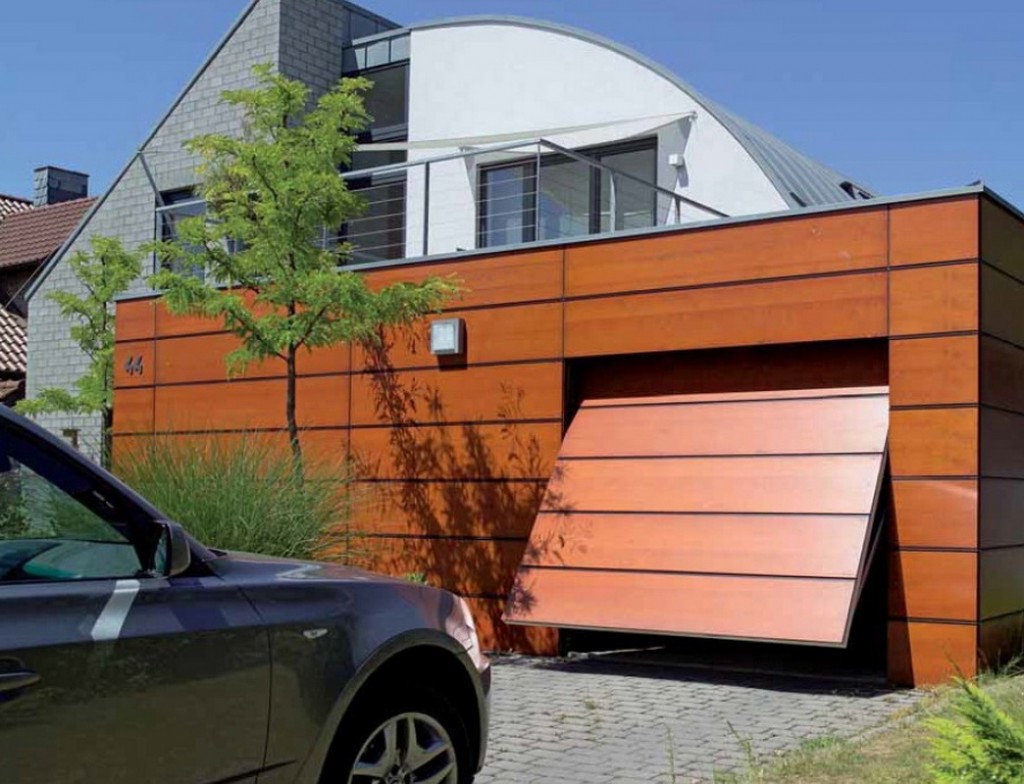

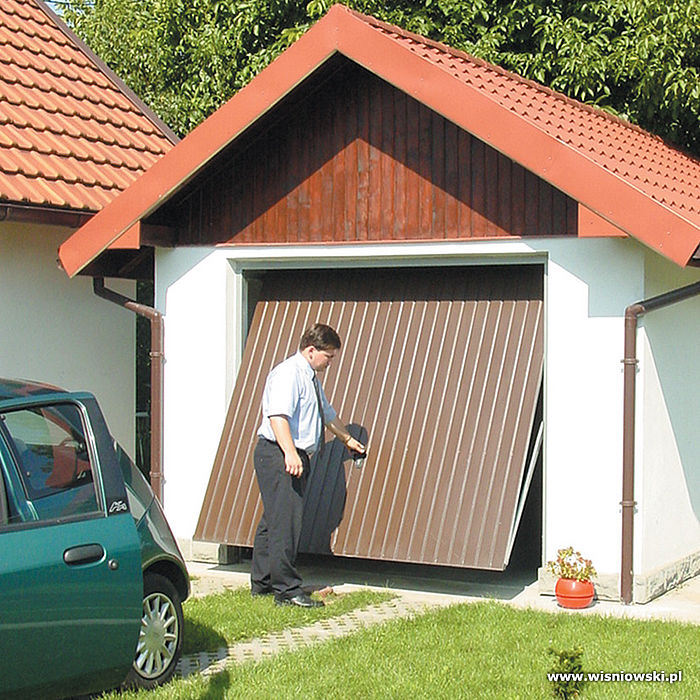

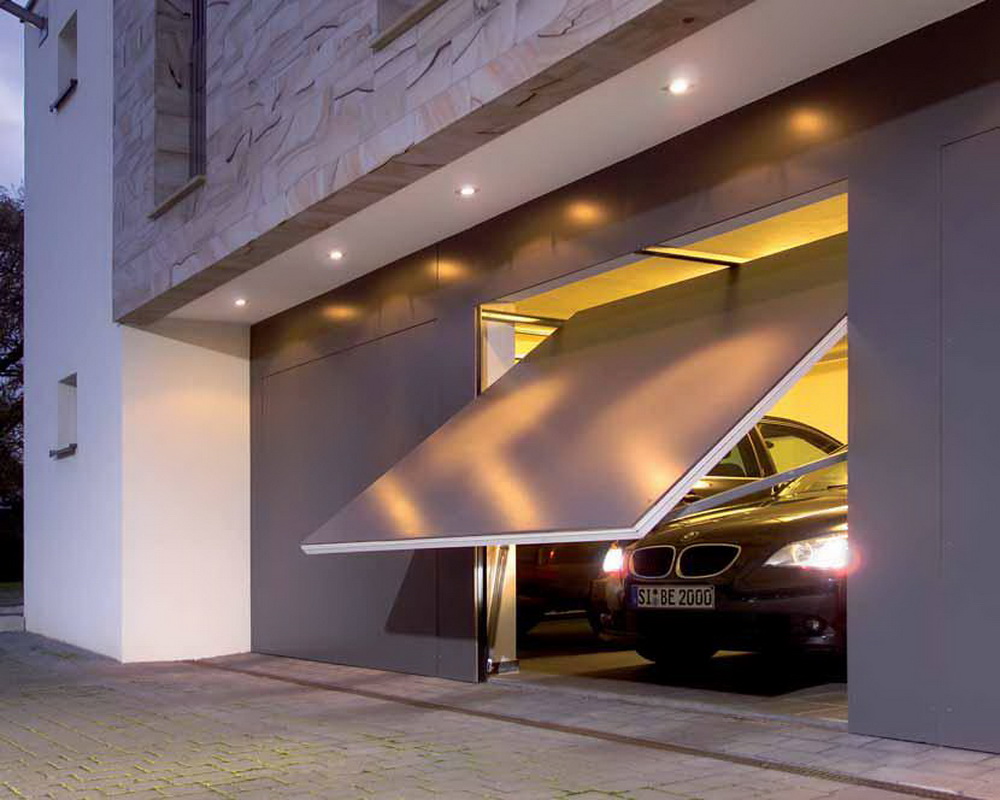

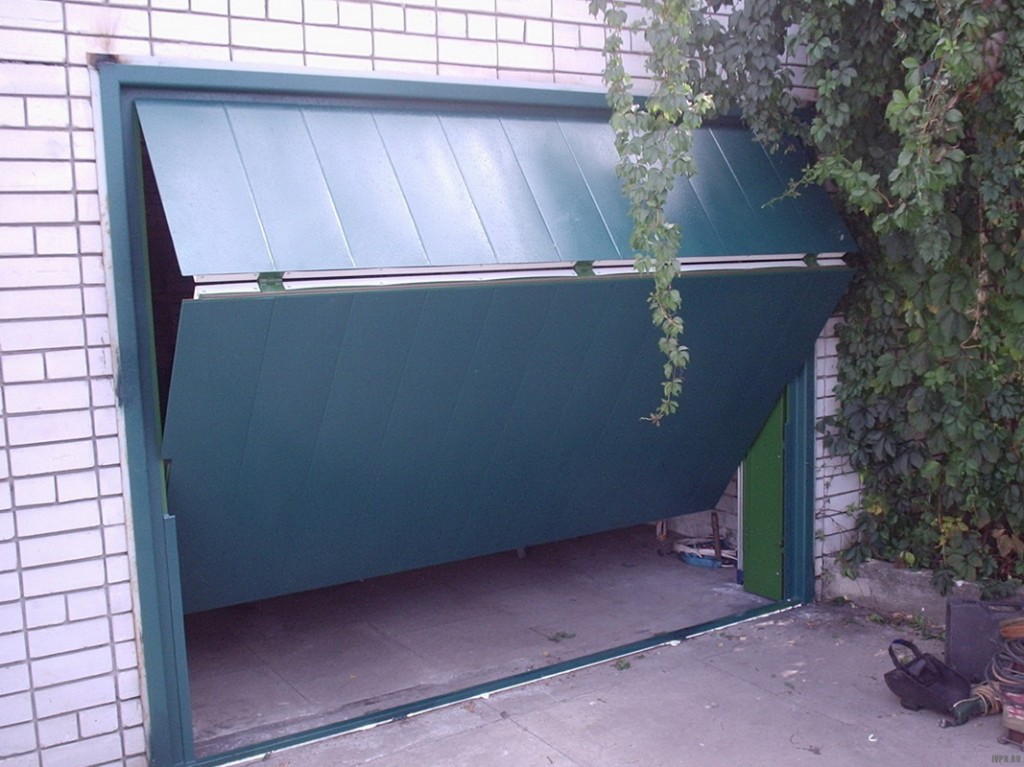

Подъемно-поворотные

Полотно данного вида ворот представляет собой единую монолитную конструкцию, которая при открытии поднимается под определенным углом вовнутрь помещения и поворачивается, устанавливаясь под потолком точно по горизонтали. То есть ворота производят два движения: смещение вверх и поворот на 90° одновременно и равномерно.

Необходимо обозначить, что у данного вида подъемных ворот те же комплектующие элементы, что и у секционно-поворотных. Это два вида направляющих, только отсутствуют дуги. И электропривод у них применяется точно такой же.

Но есть и другая разновидность поднимающего механизма. Она называется рычажная. По сути, это один или два электропривода, прикрепленных к полотну конструкции. Движение они передают системой рычагов. При этом в комплектацию таких моделей не ходят горизонтальные направляющие и дуги. Подъем и опускание полотна производится по стойкам. Одновременно рычагами оно поворачивается на 90°.

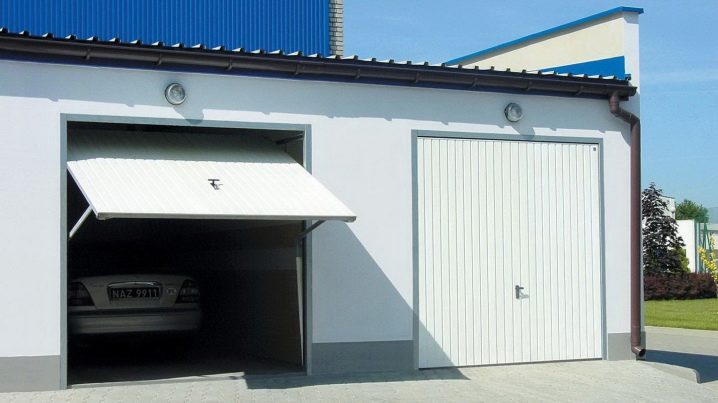

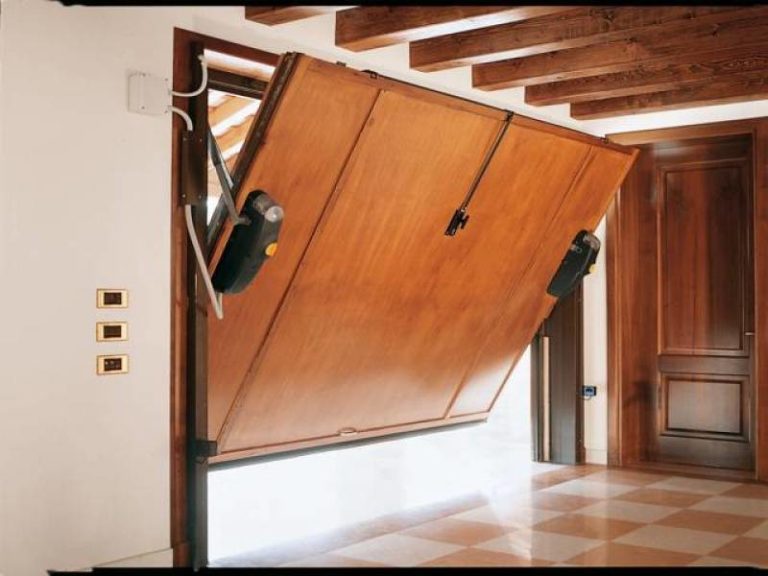

Подъемно-поворотные воротаИсточник

Электропривод подъемных ворот

Этот элемент очень важен. От его мощности зависит, смогут ли открыться ворота. Чаще всего для подъемных конструкций используют специальные привода, принцип работы которых основан на натяжении цепи или ремня. Последние одним концом прикреплены к воротному полотну, другим к механизму привода.

При необходимости открыть ворота гаража, необходимо включить привод, чтобы он стал втаскивать цепь или ремень внутрь корпуса. За собой последние потащат полотно.

Подъемные ворота своими руками – инструкция и чертежи

Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.

Виды и особенности подъемных ворот своими руками

Гаражные подъемные ворота бывают двух видов:

  • Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.
  • Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.

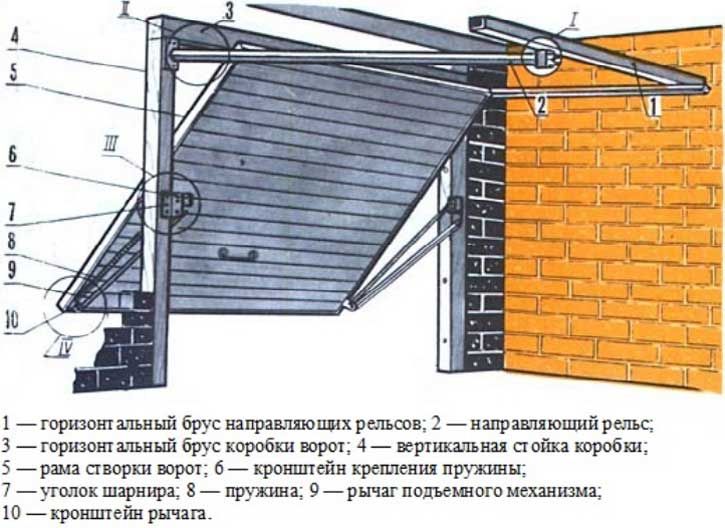

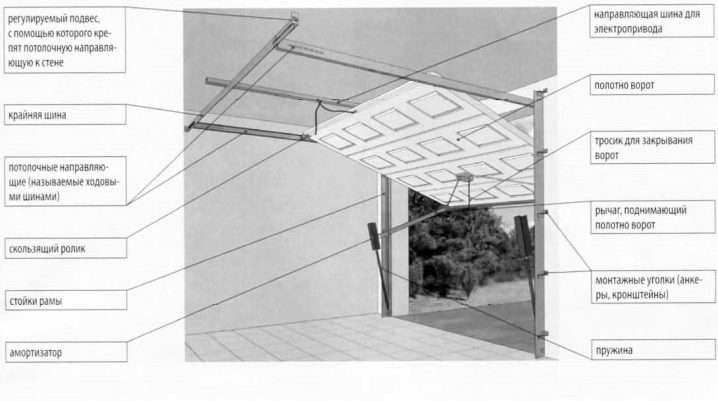

Конструкция гаражных подъемных ворот своими руками

Подобные ворота имеют три составляющих:

  • Рама.
  • Подвижное полотно.
  • Открывающие элементы.

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.

Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.

Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.

Преимущества, недостатки и сложность самостоятельного создания конструкции

Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:

  • По окончанию работ будет видно, что открытая конструкция урезает проем на 25 см сверху.
  • При открывании ворот, они на один или полтора метра выступают наружу из гаража, поэтому подъезжать к гаражу вплотную не получится.
  • Шнур открывающего механизма является цельным, поэтому при повреждении его нужно будет менять целиком.
  • Большой вес ворот может затруднять их открытие и давать большую нагрузку на открывающий механизм.

Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:

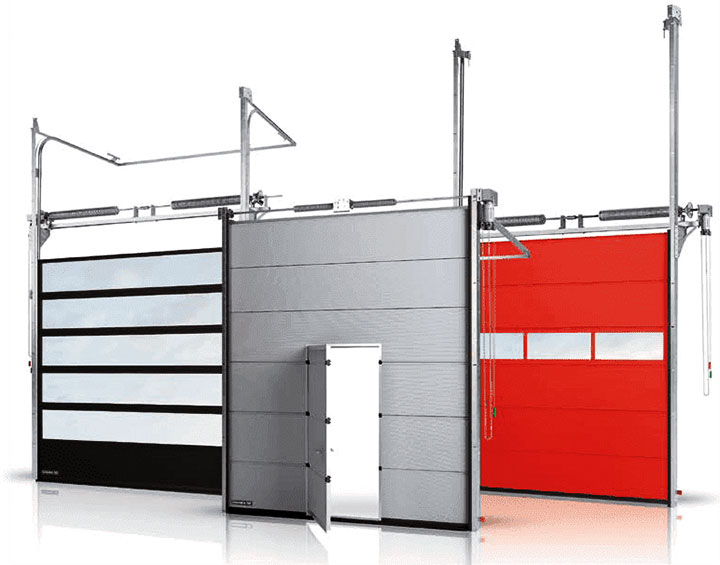

Промышленные подъемные ворота

Материалы для монтажа

Для монтажа необходимы следующие материалы:

  • Брусы из дерева 120*80 мм и 100*100 мм для рамы.
  • Панели из пластика или дерева 2,5 см толщиной для полотна.
  • Уголки 4*4*0,4 см.
  • Швеллерный кронштейн 8*4*0,5 см.
  • Прут для регуляции натяжения 0,8 см диаметром.
  • Одна или две пружины диаметром 3 см.
  • Штыри, анкера, саморезы.

Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

Подъемные роллетные ворота

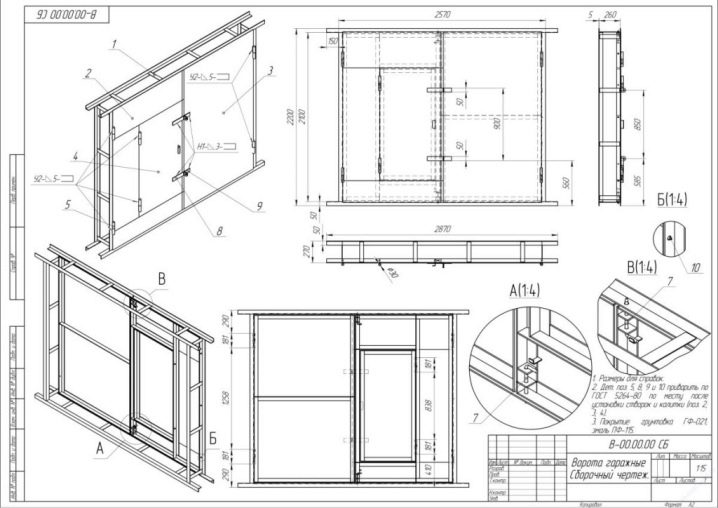

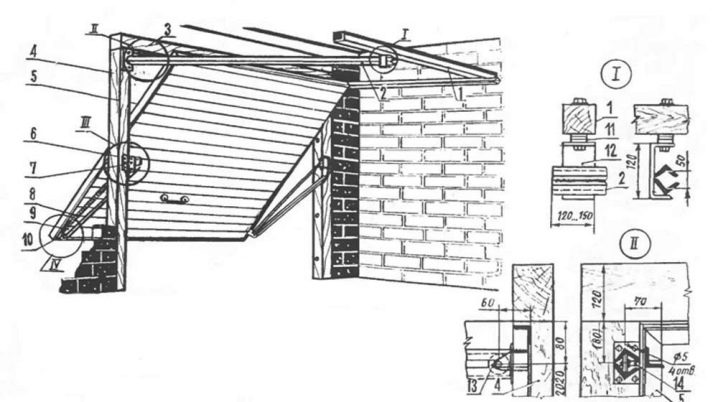

Далее предоставлен чертеж подъемных ворот для гаража.

Автоматизация нюансы в работе

Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.

Интересные факты

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Конструкция сэндвич-панелей для секционных ворот

Структура полотна толщина

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

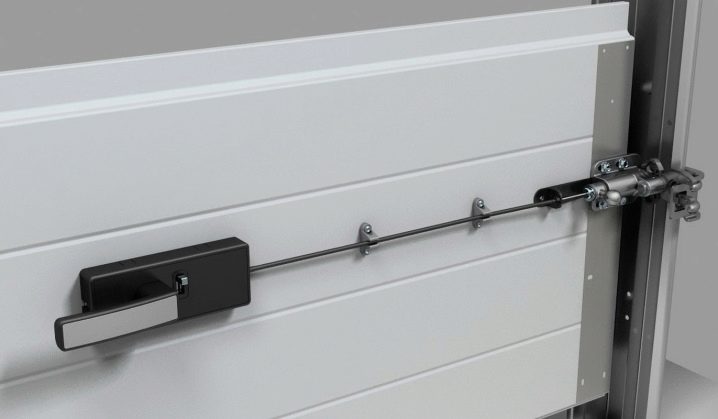

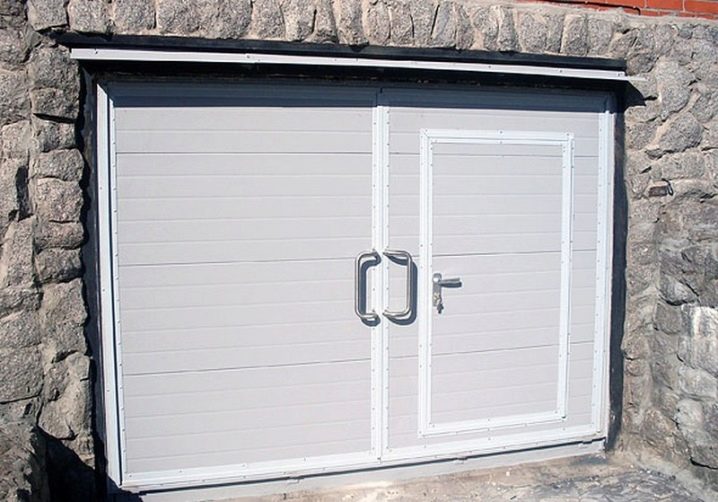

Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

  • от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
  • 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Материал для изготовления ворот

В производстве распашных ворот используются следующие материалы:

  • ковка;
  • сэндвич-панели;
  • металлический профильный лист;
  • поликарбонат;
  • дерево.

Профнастил

Первый критерий, которым нужно руководствоваться при выборе материала для распашных ворот – назначение конструкции. Если вы планируете устанавливать автоматику, то вполне закономерно выбрать легкие материалы – поликарбонат или профнастил. Кстати, металлопрофиль (профнастил) – отличный материал по все параметрам представляет собой листовой металл: универсален, экономичен и надежен в эксплуатации.

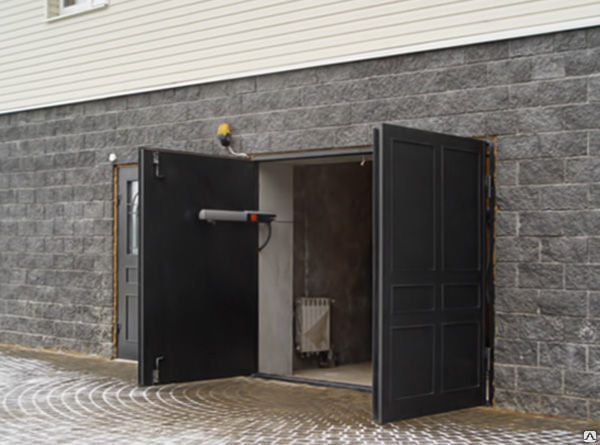

Металлические ворота

Кованые металлические распашные ворота – безусловная эстетика и шик, но установить их своими руками достаточно сложно: здесь необходимы навыки и определенное умение.

Сэндвич-панели

Сэндвич-панели используются в качестве прослойки между стальными листами. Конструкции из этого материала идеально впишутся в любой дизайн экстерьера. Секрет популярности панелей – огромный выбор отделки и конфигураций.

Несомненным плюсом является не только многообразие цветовой гаммы, но и качественные имитации под натуральное дерево.

Поликарбонат

Поликарбонат – идеальный материал для распашных ворот, если вы задумали их сделать своими руками. Он легок и податлив в работе, надежен и долговечен в эксплуатации. А основной минус – достаточно высокая стоимость.

Деревянные ворота

Распашные ворота из дерева – традиционная классика. Однако она не всем по карману в силу дороговизны материала. Самые роскошные ворота – это, конечно, дубовые. Но вполне можно использовать и хвойные породы и лиственницу.

Гаражные подъемные ворота своими руками чертежи

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

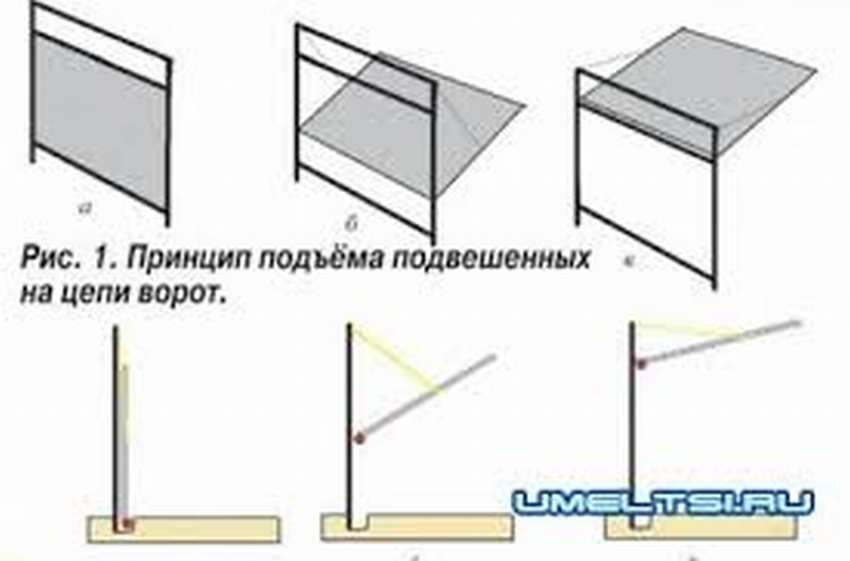

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

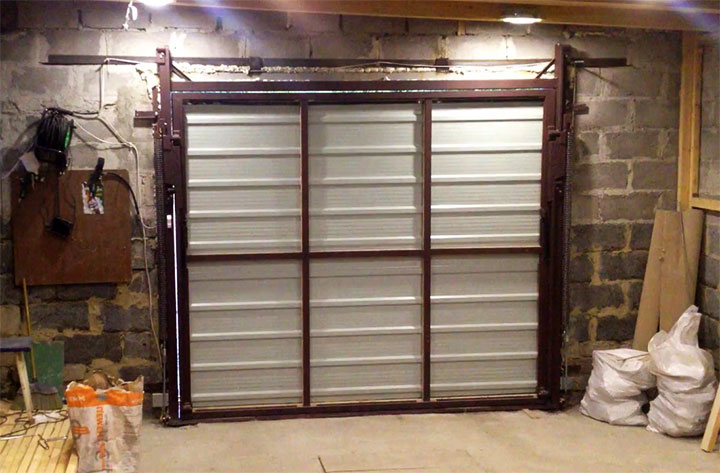

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Строим откидные ворота для гаража своими руками

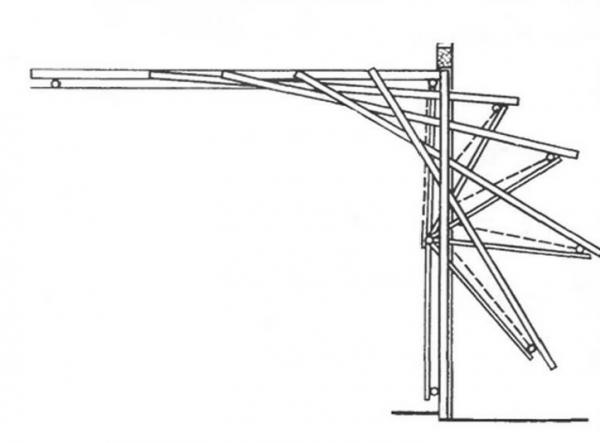

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

  1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
  2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
  3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

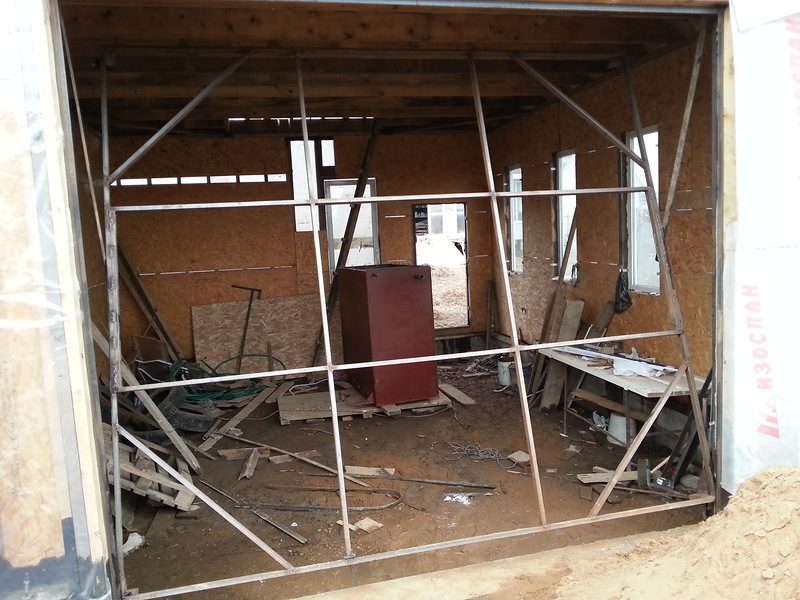

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Строим откидные ворота для гаража своими руками

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Комплектующие для подъемных ворот

Чтобы изготовить подъемно-поворотные гаражные ворота своими руками, вам понадобятся:

  • прямоугольный стальной профиль с поперечными ребрами жесткости;
  • металлические штыри;
  • металлический уголок;
  • листовой металл или другие материалы по вашему желанию (для обшивки полотна ворот);
  • утеплитель полотна ворот (при необходимости);
  • кронштейн швеллерный;
  • пружины;
  • стальной прут;
  • замки и дверная ручка;
  • ограничительные устройства, которые предотвратят возможные защемления (по желанию).

Основа конструкции ворот — жесткая рама, установленная в гаражный проем. Не стоит экономить на материалах, из которых она будет изготовлена. От качества ее исполнения будет зависеть срок службы ваших ворот. Раму обычно изготавливают из прямоугольного стального профиля с поперечными ребрами жесткости.

Для изготовления полотна гаражных ворот своими руками отлично подойдут металлические уголки. Из них варится рама, в которой желательно предусмотреть ребра жесткости. Раму можно обшить материалами по вашему желанию, при необходимости допустимо использовать утеплитель.

Комплектующие для изготовления подъемного механизма для гаражных ворот используют самые простые, однако можно использовать и готовый подъемно-рычажковый механизм.

Рекомендации по покупке готовой конструкции

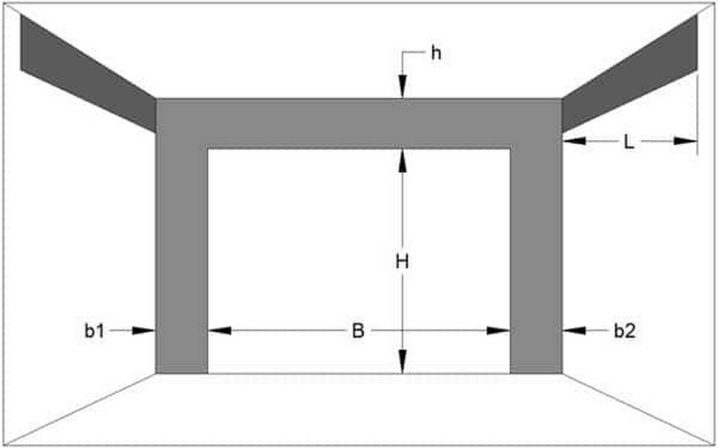

Перед тем как вы пойдете в свой гараж делать замеры, стоит начать с ознакомления сертификатов качества производителей и безопасности продукции. Первостепенно уточните, оборудованы ли понравившиеся вам ворота защитой от защемления пальцев.

Так же есть риск падения всего секционного полотна в случае повреждения пружин. При отсутствии сертификации уверенности в безопасной эксплуатации не будет. Так же продукция конкретного производителя должна иметь знаки соответствия качества не только отечественным, но и европейским стандартам.

Перед окончательным выбором производителя обратите внимание на некоторые нюансы:

  • производит ли фирма-изготовитель свою продукцию или перепродает ее на отечественном рынке;
  • сделайте сравнительный анализ выбранной компании с конкурентами (опыт, репутация).

После окончательного выбора компании — изготовителя изучите предлагаемую продукцию, что бы определиться, какие именно ворота подойдут вашему гаражу. Перед заказом необходимо посмотреть на месте функциональность и работу, так же материалы, из которых собирают ворота.

Ну и конечно индивидуальный подход именно к вашему заказу показывает профессиональность выбранной фирмы.

По популярности в России можно отметить следующих крупных производителей секционных ворот:

  1. Германский Hormann – представляет продукцию премиум класса, со сроком гарантии 24 месяца. Минимальный размер проема должен составлять 2250×1875 мм.
  2. Литовский Ryterna – крупный европейский производитель, качество не отстает от германских и белорусских фирм-конкурентов. Ценовой диапазон ниже Hormann и немного выше Alutech, гарантия от производителя 5 лет.
  3. Белорусский Alutech представитель среднего класса, позволяет встраивать ворота в небольшие проемы, минимально 1750х1710 мм. Гарантийный срок 24 месяца.
  4. Российский Doorhan экономичный класс, минимальные размеры готовых ворот 2000×1800 мм и 2 месяцев гарантийной работоспособности.

Так же на рынке известны еще несколько производителей, пользующихся меньшим спросом, это голландские фирмы FlexiForce и TorqueForce.

Плюсы и минусы конструкции

Среди преимуществ поднимающихся ворот можно отметить следующие:

  • Отсутствие необходимости свободного пространства возле проема, потому что ворота при открывании поднимаются и фиксируются под потолочной поверхностью;
  • Воротное полотно надежно защищает от несанкционированного проникновения;
  • Ворота можно утеплять разнообразными материалами – пенопластом, пенополистиролом;
  • Возможность декорирования внешней стороны;
  • Можно оборудовать конструкцию электроприводом;
  • Подходит не только для одинарных, но и двойных гаражей.

Перечислив сильные стороны, можно перейти и к недостаткам:

  • При открывании ворот заметно уменьшается высота дверного проема;
  • Рекомендуется устанавливать поднимающиеся ворота только в прямоугольные проемы;
  • Нет возможности ремонтировать частично при необходимости. В случае неисправности придется проводить капитальный ремонт – замену;
  • Нагрузка, оказываемая на сооружение, должна быть четко ограниченной. Если давление будет превышать допустимое значение, тогда это сократит срок эксплуатации.

Специалисты отмечают, что заниматься изготовлением поднимающихся ворот своими руками дома гораздо труднее, чем распашных. В случае монтажа подъемной конструкции нельзя ошибаться при расчетах, замерах или сборке. Поэтому лучше не браться за дело самостоятельно без опыта и знаний, а доверить его специалистам.

Этап Подготовка проема

Подготовка проемаЗамеры

После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

Подъемные ворота своими руками. Схемы и чертежи

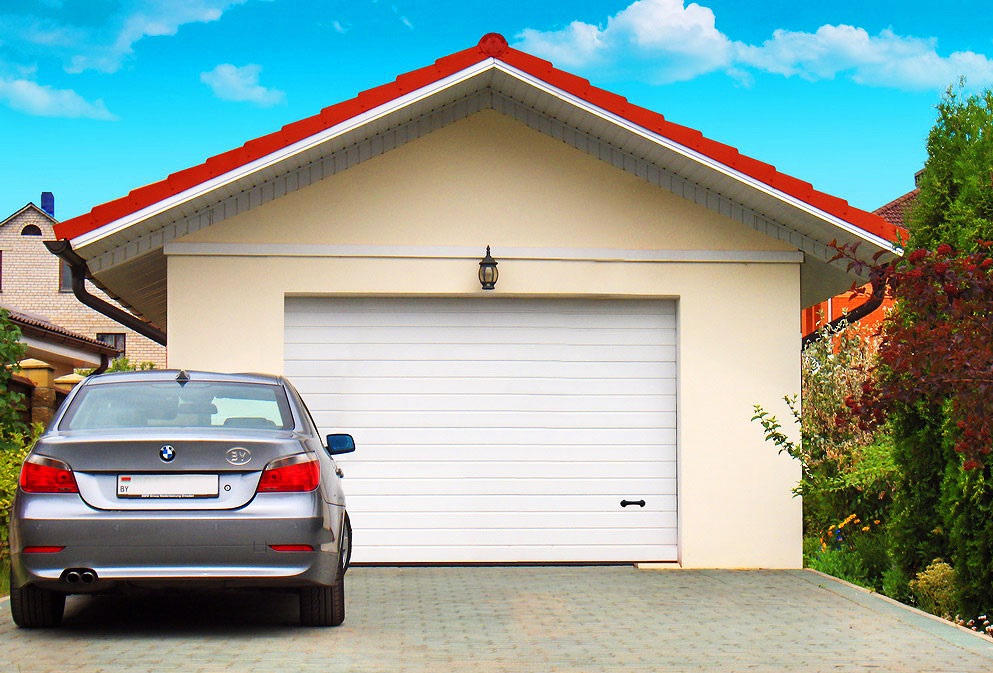

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

  • 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
  • 2. Обладают хорошей герметизацией;
  • 3. Имеют очень красивый внешний вид;
  • 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы “Алютех:

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн “Horman” – это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний “Алютех” – это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний “DoorHan” – это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.

Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности.

Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

  • тщательно подготовить проем;
  • произвести максимально точные замеры проема;
  • рассчитать и изготовить чертеж будущих ворот;
  • изготовить и смонтировать точно по чертежу ворота.

Главное помнить – глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах.

В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком.

Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм.

Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками.

Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом.

Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Полезные советы по выбору ворот

При выборе системы, необходимо определиться с местом установки. От этого зависят конструкционные особенности дверных систем. Имеет значение и тип помещения. Для теплого гаража подбираются утепленные полотна. Для холодного строения можно выбрать профнастил.

Подбирают и определенные способы управления:

  • автоматическое;
  • дистанционное;
  • ручное.
Полезные советы по выбору ворот

При наличии дистанционного управления, ворота можно открыть, не выходя из машины. Для открытия створок достаточно нажать кнопку на пульте. При приобретении системы важно обратить внимание на некоторые детали. Направляющие должны обладать таким же сечением, как и в чертежах. Расстояние между направляющими и подшипниками должно соответствовать стандартам. Все узлы в шарнирных соединениях должны свободно перемещаться с вертикального на горизонтальное направление. На участках сгиба плотен должен располагаться защитный механизм. Устройство обеспечивает целостность конструкции и защищает от проникновения в зазор посторонних предметов. В нижней части ворот крепится синтетический уплотнитель, защищающий от промерзания полотна. Толщина панелей должна быть минимальной.

Если требуется установка лебедки нужно правильно выполнить необходимые расчеты – мощность двигателя, передаточное число редуктора и усилие. Ручки и замки должны быть высокого качества. Пульт управления должен выдерживать механические нагрузки.

Виды монтажа секционных ворот: чертежи и схемы

Есть несколько вариантов монтажа секционных ворот: низкий, стандартный и высокий монтаж. Каким именно способом производить монтаж специалисты решают, ориентируясь на замер перемычки проема гаража (на схеме замеров она обозначена буквой H), наличия калитки в полотне и как предусмотрена система управления.

Для ворот без калитки, с ручным приводом, в комплекте с торсионными пружинами подойдет низкий монтаж, при минимальной высоте перемычки — 100 мм.

Для таких же ворот, но с электроприводом низкий монтаж показан при минимальной высоте перемычки 130 мм.

Минимальное боковое пространство (на схеме замеров обозначенное буквой S) не может быть меньше указанного в монтажной схеме.

Виды монтажа секционных ворот: чертежи и схемы

Мы приготовили для вас таблицу с размера, чтобы вам было проще определиться с вариантом установки.

Характеристика управление Размер перемычки Вариант установки
Секционные гаражные сплошные ручное 100 Низкий
электрическое 130
Секционныегаражные с дверью ручное 100
электрическое 150
Секционные для гаража Не имеет значения 210 Стандартный
Секционные для гаража Не имеет значения 500 Высокий

Ворота с пружинами растяжения:

Характеристика Управление Размер перемычки (мин.) Размер перемычки (мах.)
Секционные гаражные сплошные ручное 100 900
электрическое 130

Рассмотрим варианты установки секционных ворот на монтажной схеме.

Стандартный вариант монтажа ворот с калиткой, параметры:

Виды монтажа секционных ворот: чертежи и схемы

Низкий монтаж ворот без калитки, параметры:

Высокий монтаж ворот без калитки, параметры:

Перед тем как приступить к сборке монтажу, внимательно изучите проем гаража. Он должен быть без шероховатостей, не имеет трещин и наплывов штукатурки. Одно из главных требований-ровная поверхность. Погрешность проверяйте строительным уровнем. Если перепад больше 1,5 мм/м — сначала выроните стены, и только потом приступайте к монтажу.

Относительно вертикальной оси проема ворота должны быть расположены симметрично. Устанавливая опорные стойки сверяйтесь с показателями строительного уровня. Стойки должны быть выставлены относительно вертикальных плоскостей.

При монтаже правильно выбирайте тип крепежных элементов. Ориентируйтесь при выборе на характеристики материала стен.

Виды монтажа секционных ворот: чертежи и схемы

Для креплений в полноценную стену, допустим из бетонных блоков или полнотелого кирпича, используйте распорные металлические анкерные дюбели.

Удлинёнными дюбелями из пластмассы с вворачиваемыми винтами длиной 160 мм крепитесь к стенам из ячеистых бетонов.

Наружный диаметр анкера 10 мм.

1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
