Вальмовая крыша своими руками – устройство стропильной системы

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

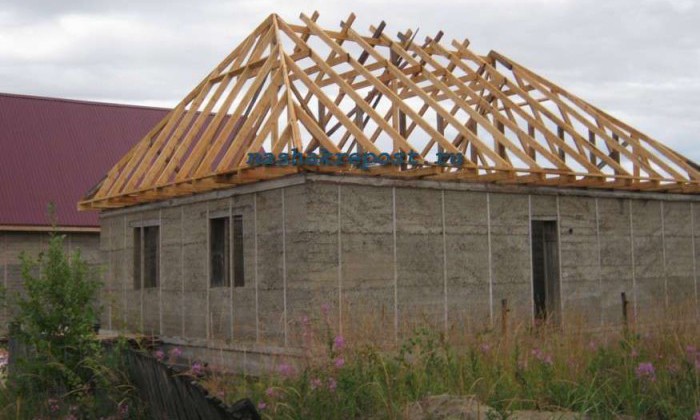

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.

Равномерном прогреве подкровельного пространства.

Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.

Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

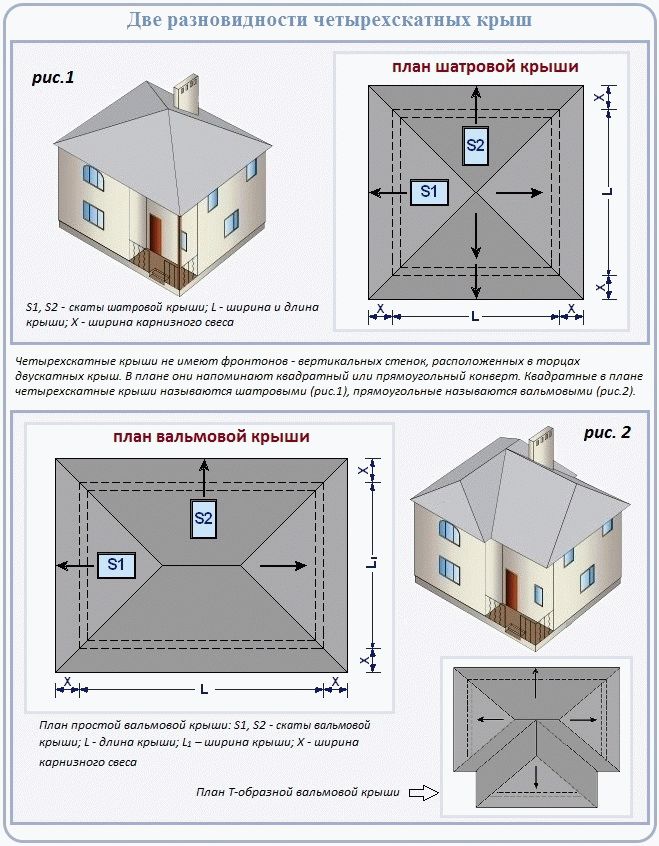

Виды четырехскатных крыш

Разновидностей четырехскатных крыш достаточно много. Они очень широко используются, популярны и что самое главное практичны. Мы же остановимся на двух основных ее типах.

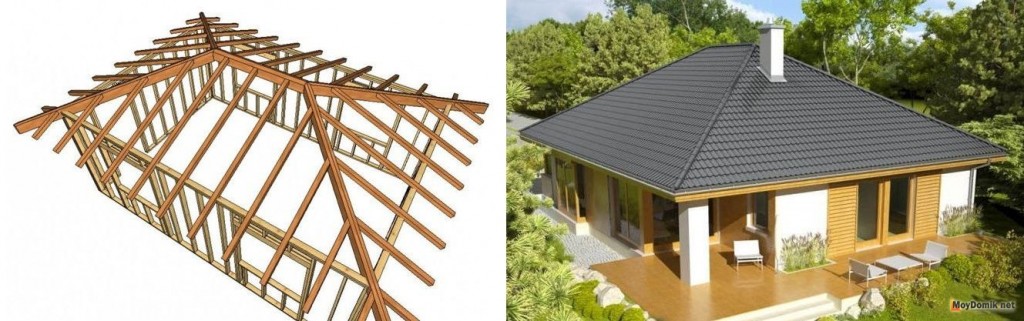

1. Первый тип – это вальмовые кровли, использующиеся для различных зданий прямоугольной формы. Они состоят из четырех плоскостей разной геометрической формы -2 трапециевидных и 2 треугольных. Треугольные элементы-плоскости, заменяющие фронтоны четырехскатной крыши, называют вальмами. Благодаря отсутствию фронтонов в конструкции, вальмовые крыши помогут владельцу сэкономить средства при покупке стройматериалов для стен. Однако монтаж наклонных ребер на стыках вальмовых и фронтальных плоскостей требует установки сложной системы стропил и очень тщательной подгонки покрытия кровли. Поэтому-то стропильная конструкция вальмовой кровли — самая сложная среди четырехскатных крыш. Вальмовая кровля, в свою очередь, имеет несколько подвидов. Одним из них можно назвать ломаную вальмовую кровлю, которая состоит из трапециевидных скатных плоскостей с разными углами уклона. Для строительства мансардной вальмовой крыши используются ломаные скатные плоскости, иногда дополняемые над фасадами треугольными маленькими вальмами. Полувальмовая (датская) кровля отличается наличием усеченного поверху вальмой фронтона. Такой вид кровли отлично защищает от повышенной ветровой нагрузки конек.

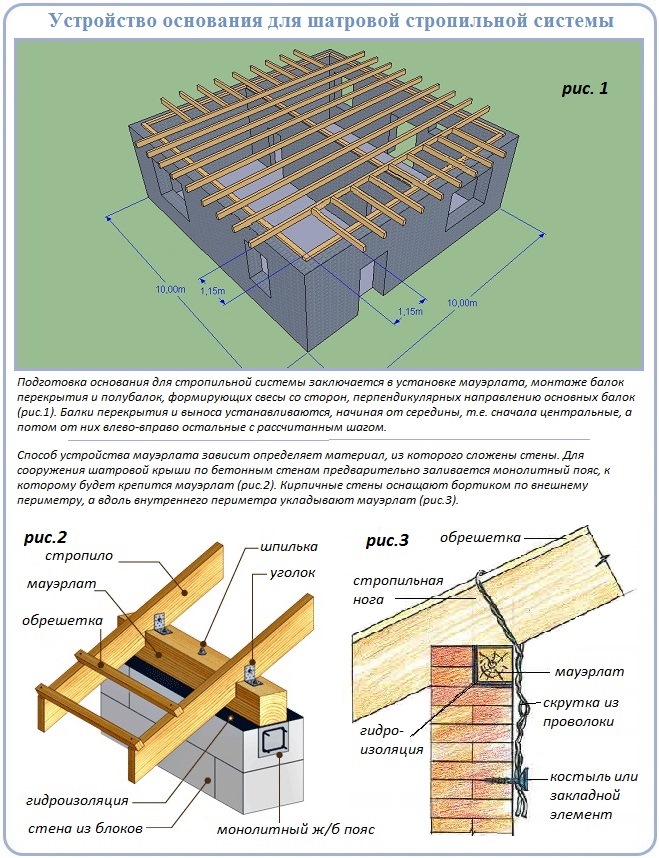

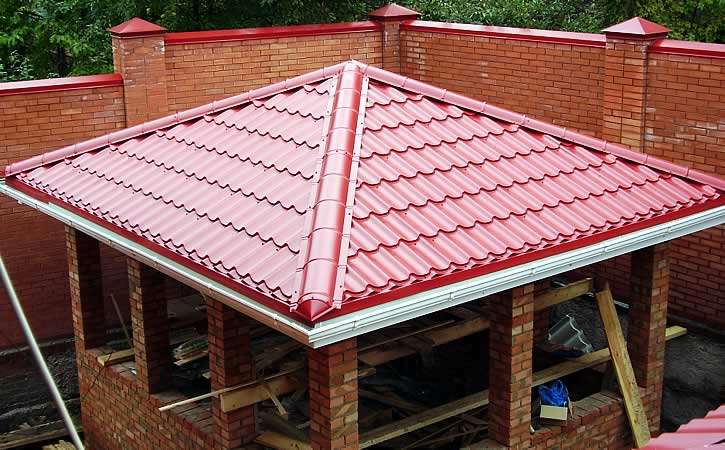

Шатровая четырехскатная крыша

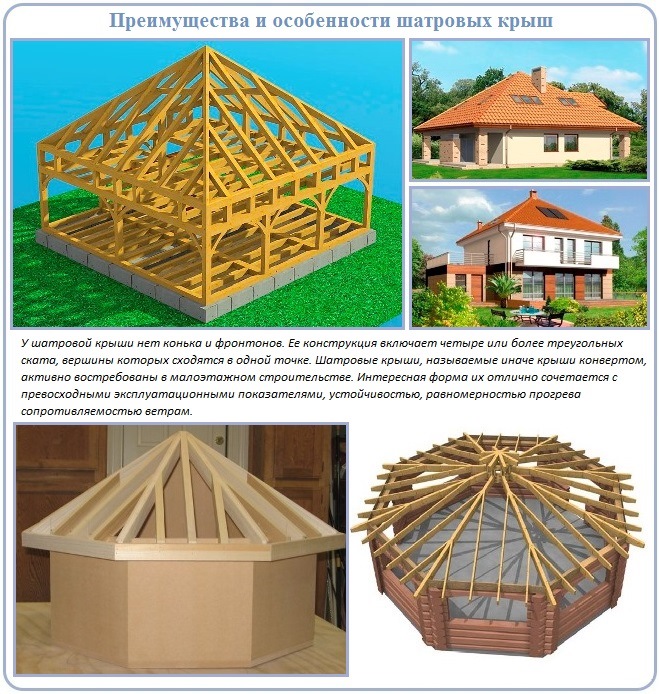

1. Второй основной тип таких крыш – шатровые. Их применяют для зданий, имеющих либо квадратную форму, либо правильного многоугольника. Шатер этой крыши фактически представляет собой пирамиду: в одну точку сходятся четыре плоскости его треугольных плоских скатов. У таких крыш тоже отсутствуют фронтоны, а чаще всего их обустраивают на небольших по площади строениях, форма которых четырехугольная (с одинаковыми сторонами) или квадратная. Главный недостаток этой кровельной конструкции – сложная система стропил.

Важно правильно выбрать подходящий для домостроения вид четырехскатной крыши еще на этапе планирования строительства.

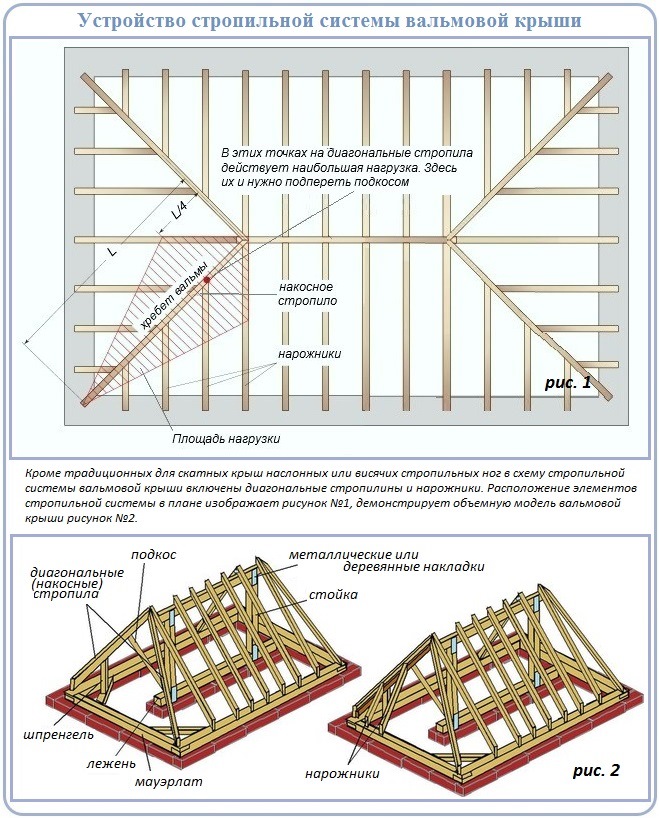

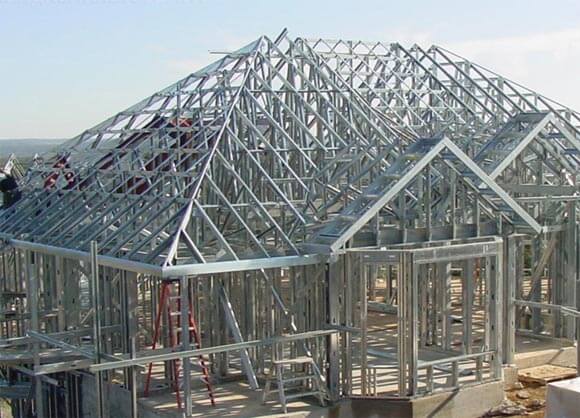

Устройство и схема кровли

Перед тем как построить крышу, желательно подобрать оптимальный вариант конструкции с точки зрения надежности и разумного расхода лесоматериалов. Для этого нужно выполнить некоторые расчеты и разработать собственный проект с чертежами и размерами. Но сначала давайте разберемся в терминологии и выясним, какие элементы входят в состав стропильной системы скатной кровли, изображенной на схеме:

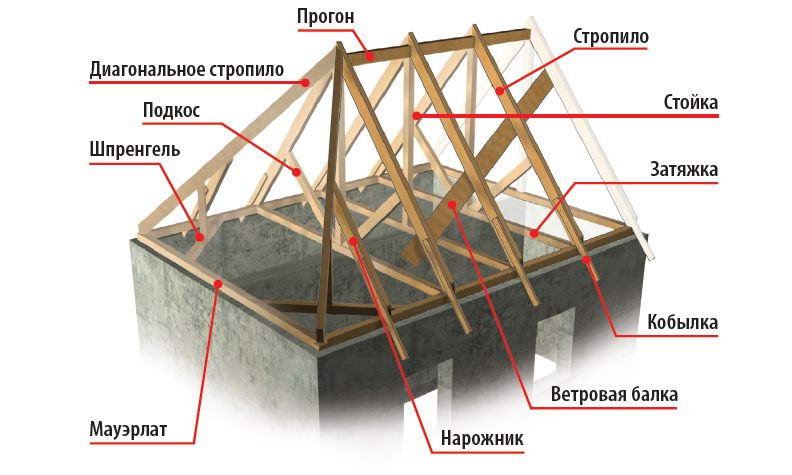

• мауэрлат – опорная балка для стропил, укладываемая на стены по длине здания;
• стропильные ноги – наклонные балки, образующие скаты и несущие нагрузку кровельного покрытия;
• затяжки (ригели) – горизонтальные перемычки, устанавливаемые для повышения жесткости;
• вертикальные стойки служат для создания дополнительных точек опоры;
• коньковый брус и прогоны связывают соседние стропила в единый каркас;
• раскос – наклонное ребро жесткости;
• лежень – то же, что мауэрлат, используется на бетонных перекрытиях как дополнительный конструктивный элемент;
• кобылка – удлинение стропильной ноги, образующее карнизный свес.

Примечание. Далеко не в каждой постройке применяются все указанные детали. Бывают простые конструкции, состоящие только из мауэрлата, стропил и затяжек. Мы рассмотрим их далее.

В круглой части стены вырезаются пазы для монтажа крыши

В каркасных, рубленых и прочих деревянных домах роль мауэрлата играет верхняя стеновая балка или бревно. Каждая секция, состоящая из 2 стропильных ног (верхний пояс) и затяжки (нижний пояс), называется фермой. Эти элементы связываются друг с другом прогонами.

Сверху на фермах делается обрешетка из досок, куда потом настилается выбранный кровельный материал – металлочерепица, профнастил, шифер или бюджетный вариант – ондулин. Под покрытием предусматриваются вентиляционные зазоры, и при необходимости – утепление.

Как правильно комбинировать гидроизоляцию и вентиляцию подкровельного пространства

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции.

По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см.

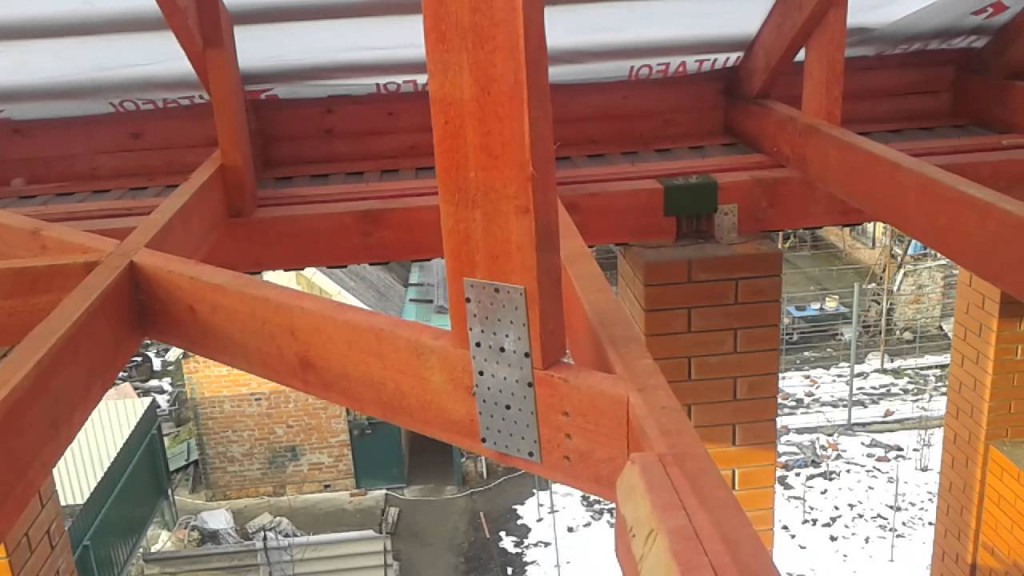

Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

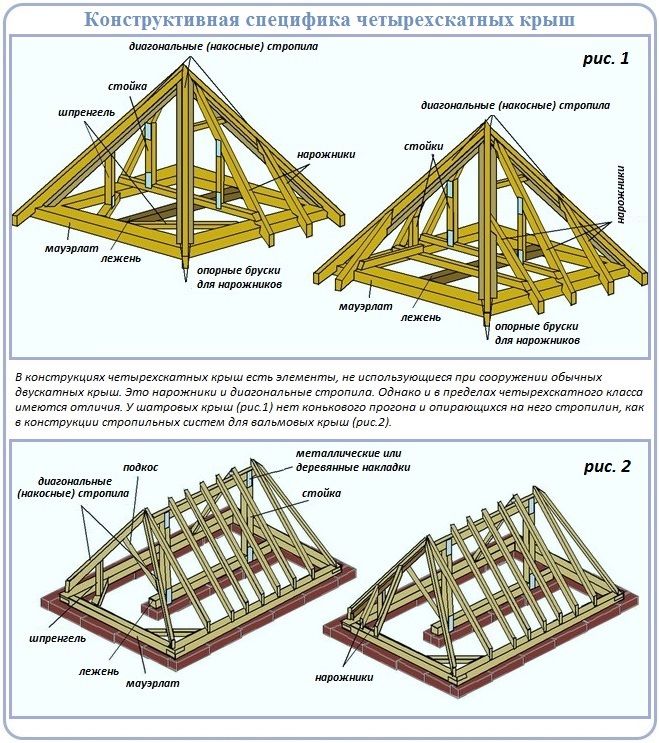

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

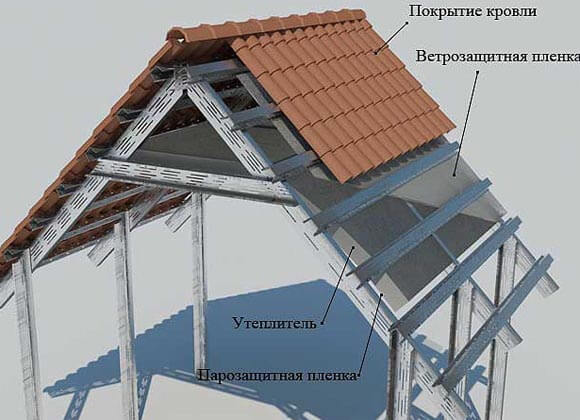

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила).

На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал.

Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

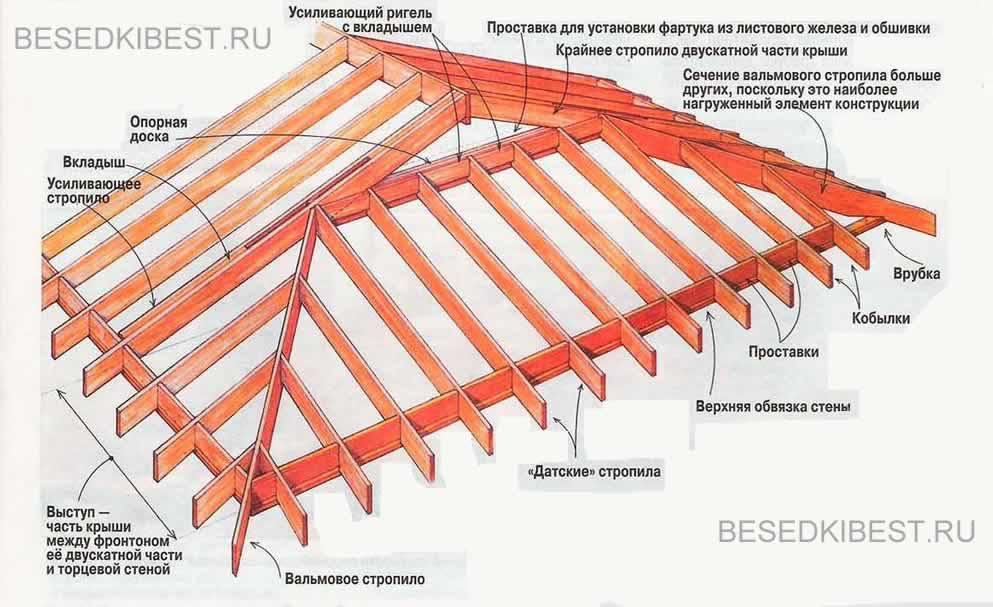

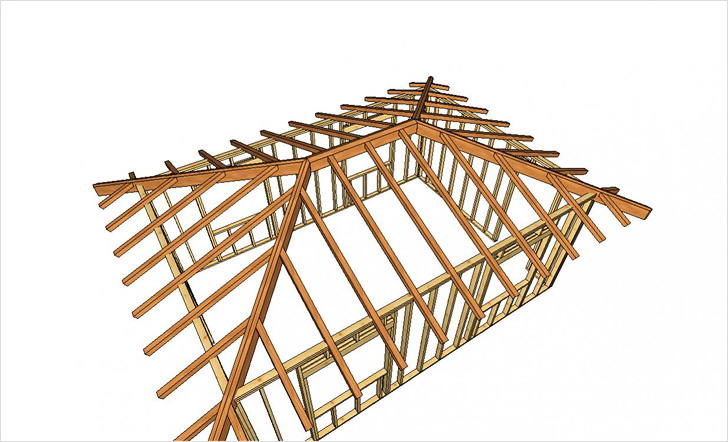

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте. Стандартный равноскатный вариант крыши
2. Необходимая функциональность подкровельного пространства. Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания. Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.

   Чертеж и строительство ломаной кровли

3. Особенности местности расположения будущего дома. Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
4. Планируемый материал для внешнего покрытия. Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

   Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию. Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Из чего состоит стропильная система?

Различают следующие виды стропильных систем:

• с наслонными стропилами;
• с висячими стропилами.

Следует обратить внимание на то, что, поскольку опорные ноги висячих стропил работают на сжатие и изгиб, именно они упираются на крайние опоры.

Подобная конструкция создает распирающее усилие в горизонтальной плоскости, которое передается на стены. Его можно уменьшить исключительно при помощи расположенной в основании стропил металлической или деревянной затяжки.

В этом случае балка выполняет функции перекрытия, а данный вариант используется при устройстве двухскатных мансардных крыш. Мощность затяжки находится в прямо пропорциональной зависимости от высоты ее расположения.

При этом должна возрастать также прочность ее крепления со стропилами.

Наслонные стропила применяют при постройке сооружений с промежуточными столбчатыми опорами или средней несущей стеной. Стропила концами опираются на стены здания, а средней частью — на внутренние стены и опоры.

По этой причине их детали работают в качестве балок (на изгиб).

При установке целой конструкции над несколькими пролетами лучше чередовать стропильные фермы — висячие и наслонные. По сравнению с другими, подобная крыша получается значительно легче.

Установка висячих стропил производится на участках, где нет промежуточных опор. При наличии наслонных опор они устанавливаются при расстоянии между опорами не более 6,5 метров.

Возможно увеличение ширины стропил за счет применения дополнительной опоры, перекрывающейся наслонными стропилами длиной до 12 метров, а при наличии двух опор — до 15 метров.

В зданиях из бруса стропильные ноги опираются на верхние концы, а для усиления прочности крепления они закрепляются при помощи нагеля, скобы, болта.

Для соединения остальных частей используются металлические накладки, зуб, болты.

С целью защиты от отрицательного воздействия осадков (в качестве верхней обвязки) применяется карнизный свес, длина которого должна составлять как минимум 550 мм.

Тип применяемых стропил непосредственно связан с размерами здания. При монтаже необходимо соблюдать некоторые нюансы.

yandex_partner_id = 182959; yandex_site_bg_color = ‘FFFFFF’; yandex_stat_id = 3; yandex_ad_format = ‘direct’; yandex_font_size = 1; yandex_direct_type = ‘vertical’; yandex_direct_limit = 1; yandex_direct_title_font_size = 3; yandex_direct_links_underline = true; yandex_direct_bg_color = ‘FCF3EE’; yandex_direct_title_color = ‘0066CC’; yandex_direct_url_color = ‘336740’; yandex_direct_text_color = ‘000000’; yandex_direct_hover_color = ‘0066FF’; yandex_direct_sitelinks_color = ‘FF3333’; yandex_direct_favicon = true; yandex_no_sitelinks = false; (»);

В первую же очередь следует произвести точный расчет стропильной системы. Желательно, чтобы этим занимался квалифицированный специалист.

При некорректном расчете в дальнейшем вся конструкция может разрушиться — по причине неправильного сечения стропил. Порой ошибка состоит в нарушении сочлененной системы, что становится причиной невозможности использования крыши.

Возведение четырёхскатной вальмовой крыши

Весь процесс разделяется на несколько этапов. Он более сложный и дорогой по сравнению с шатровым вариантом, но вполне реализуемый. Для понимания терминологии используйте рисунок, на котором представлена схема с основными понятиями.

Терминология вальмовой конструкции

1. Верхняя обвязка усиливается досками (внахлест).
2. Вдоль беседки (с длинной стороны) крепится стягивающая балка. Для этого используются металлические уголки.
3. На затяжки устанавливаются две метровые стойки.
4. Для улучшения баланса ставятся временные подкосы, они позволяют зафиксировать вертикально направленные стойки.
5. Верхушки стоек соединяются с коньковым прогоном (самая высокая часть кровли).
6. Фиксируются рядовые стропильные ноги с шагом 1 метр (крепятся на гвозди).
7. Диагональные стропила крепятся так, чтобы они продолжали коньковый прогон, то есть с его торцевой стороны.
8. Нарожники крепятся сначала к диагональным стропилам, затем к верхней обвязке с шагом порядка 65 см.
9. Стелется гидроизоляция и укладывается кровля.

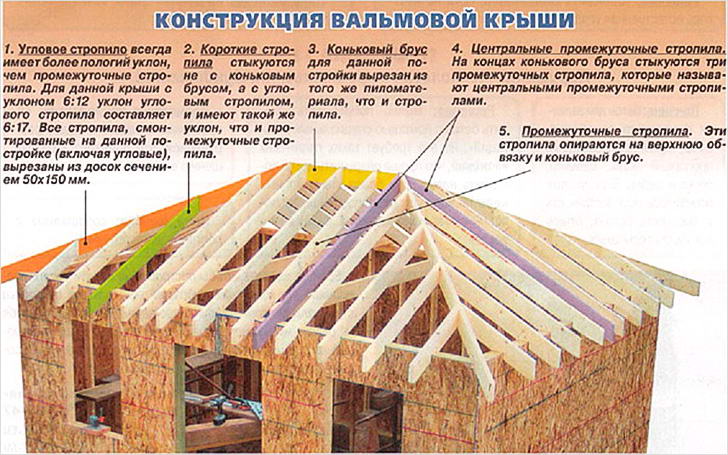

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

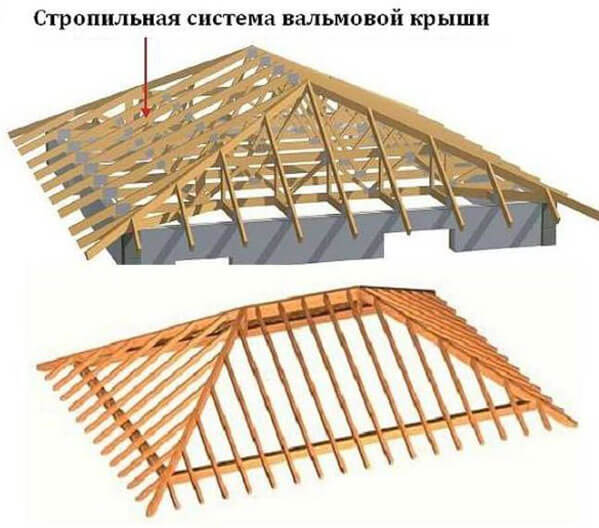

Схема расположения конькового бруса в стропильной системе вальмовой крышиконьковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила;

Схема расположения диагонального (бокового) стропила вальмовой крышидиагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника;

Схема расположения центрального стропила вальмовой крышицентральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила;

Схема расположения промежуточного стропила вальмовой крышипромежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы;

Схема расположения нарожника вальмовой крышинарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система. В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы. Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью. Если вы планируете жилую мансарду или просто утепленный чердак, то расстояние между стропилами лучше всего оставлять, учитывая размеры утеплительного материала. Если вы будете укладывать цельные листы или пары листов утеплителя между стропилами, то подрезку можно будет не выполнять.

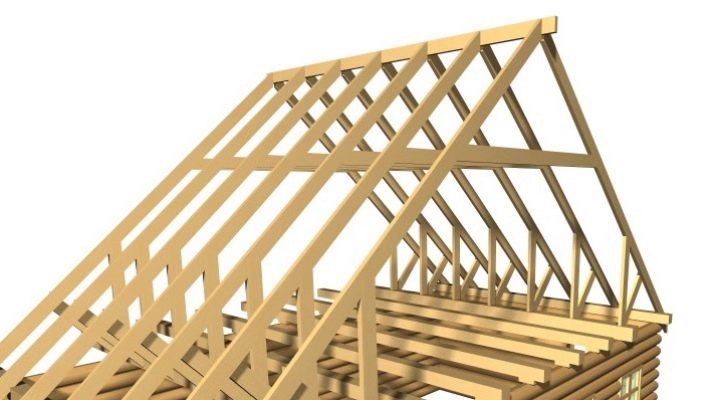

Висячая стропильная система

Основные принципы установки стропильной системы:

1. Установка начинается с фронтонов, то есть торцевых частей кровли.
2. Установив стропила на торцах, необходимо протянуть между их коньками веревку, и по ней ориентируемся при выставлении по вертикали промежуточных стропил.
3. Стропильные ноги обязательно вставляем в пазы. Для фиксации применяем комплексный крепеж: поперечное смещение стропила будет ограничиваться стальным кронштейном, а продольное – скобами, которыми стропило фиксируется к мауэрлату.
4. Стропила должны выступать за периметр здания, при этом величина этого выступа (его называют свесом либо вылетом стропил) должна быть около 40 см. Это необходимо для защиты стены от стекающей по кровле дождевой или талой воды.
5. Вылет стропил можно сделать и по другому: за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой», которая крепится к стропилу с помощью гвоздей через деревянную прокладку – небольшой отрезок доски. При этом «кобылка» позволяет облегчить и удешевить конструкцию, а при необходимости заменить ее достаточно поменять несколько досок, чем сам стропильный брус.
6. Нижние части стропил закрепляются обвязкой, являющейся основанием для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.

Важно: Если появилась необходимость нарастить стропильные ноги, укладываем два бруса внакладку с нахлестом не менее метра и фиксируем .шпильками диаметром от 8 до 12 мм.

Висячая стропильная система соединение

Чтобы соединить стропила между собой, необходимо использовать по 2 шпильки вставляемые в предварительно просверленные отверстия. Использовать надо минимум 2 шпильки, чтобы предупредить вращение стропил вокруг оси шпильки.

Висячие стропила обязательно соединяются поперечным брусом – затяжкой – в результате чего получается буква «А». Для затяжки используется доска 50х100 или 50х150 мм, которая крепится к стропилам саморезами. Затяжка может состоять и из 3 х досок 30х100 мм, которые располагают с обеих сторон стропила. Стропильные фермы в верхней части закрепляются с помощью продольного конькового бруса или коньковой доски. Чтобы избежать прогиб затяжки при существенном расстоянии между стропилами, соединяем коньковый брус с затяжкой с помощью дополнительным обрезком доски. Это также усилит верхний стропильный узел.

Русский Фахверк: соединения для стропильных систем

как построить четырехскатную крышу своими руками

Четырехскатная крыша – красивый и практичный вариант. Но при ее проектировании нужно учитывать большое количество важных тонкостей.  Если у человека мало опыта в возведении кровли, лучше доверить такой процесс специалистам.

Описание  и применение

Четырехскатная крыша часто используется при возведении загородных домов. Дом с четырехскатной крышей имеет большой и удобный чердак, который можно переделать в  четырехскатную мансарду.

Различают следующие виды четырехскатной кровли дома:

• шатровая четырехскатная крыша;
• вальмовая четырехскатная крыша;
• полувальмовая четырехскатная крыша.

Самой распространенной является вальмовая крыша. Возведение такой крыши – процедура трудоемкая, требующая внимательности и точности расчетов

Достоинства и недостатки

Достоинства четырехскатной кровли:

• красивый внешний вид;
• прогрев с 4 сторон;
• теплое и большое чердачное помещение;
• надежная защита от непогоды.

Недостатки:

• тяжелая конструкция;
• сложность в возведении;
• стоит дороже, чем двухскатная.

Конструкция и устройство четырехскатной крыши

Создание четырехскатной крыши требует создания схемы, чертежей. Не каждый человек может сделать правильный (архитектурный и эскизный) чертеж кровли. Как построить четырехскатную крышу лучше разъяснит профессионал, имеющий определенную квалификацию и опыт в создании такого рода расчетов и чертежей.

Расчет крыши

Чтобы узнать стоимость кровли, необходимо подсчитать ее площадь. По мере проведения расчетов планируемой кровли можно изменить проект с целью понижения себестоимости.

Итак, перед тем, как начать вычисления, нужно разделить всю конструкцию на отдельные геометрические фигуры. Для каждой получившейся фигуры надо рассчитать площадь. Поскольку плоскости крыши расположены с наклоном, нужно учесть, что геометрические фигуры на плоском эскизе не соответствуют истинным размерам в пространстве.

Площадь каждой фигуры на плоскости необходимо поделить на косинус угла наклона. Все результаты необходимо сложить. Площадь четырехскатной крыши надо рассчитывать по карнизным свесам.

Важные моменты для расчетов:

• определитесь с материалом для кровли, ведь для каждого материала характерны свои стандартные размеры;
• точно измерьте длину ската от нижней коньковой части до карнизной, расположенной сверху;
• добавьте припуски для парапетов, свесов.

Расчет материалов

Для того, чтобы рассчитать материалы для возведения кровли, нужно правильно подсчитать ее площадь. Также нужно учесть:

• размер нахлестов используемого материала;
• размер свесов (фронтонных и карнизных);
• Количество отходов при раскрое материалов.

При расчете четырехскатной крыши хорошо применять специализированные программы. Это обезопасит от ошибок и перерасхода материалов

Материалы

После того, как были проведены все необходимые расчеты, нужно перенести их на бумагу, сделать чертеж кровли. Как только будет составлен предварительный план, следует начинать заготовку материалов и инструментов.

Основой четырехскатной кровли являются деревянные стропила. Экономить на приобретении материала не стоит, так как от этого зависит качество возводимой конструкции. Приобретать материал нужно без брака и изъяна.

Этапы строительства крыши

Следующим этапом строительства кровли является установка несущих конструкций. Сперва нужно выложить основу. Основа состоит из мауэрлата. На нее будет монтироваться стропильная система четырехскатной крыши. Стропила устанавливаются соответственно плану для четырехскатной кровли. Стропильная система-это достаточно сложная пространственная конструкция.

Затем необходимо позаботиться об устройстве слоев для изоляции. Их несколько:

• гидроизоляция;
• теплоизоляция;
• пароизоляция.

Как покрыть черепицей четырехскатную крышу своими руками можно посмотреть на видео:

Стропильная система и монтаж

Создание стропильного каркаса состоит из этапов:

• монтаж мауэрлата;
• укладка слоя гидроизоляции между стенами и основанием;
• установка стропил. При создании следует учитывать углы наклона. Основные стойки должны прикрепляться к мауэрлату.

Необходимо придерживаться, чтоб:

• изготовление стропильной системы происходило по схеме;
• стропила надежно прикреплялись к коньку.

Монтаж обрешетки также трудоемок. Обрешетку четырехскатной мансардной крыши создают из брусьев или досок. Расстояние между досками должно быть по рекомендации изготовителя кровли, устанавливаемой на стропильный каркас.

Для деревянных стропил мастера советуют использовать деревья хвойных пород зимней заготовки.

Углы наклона крыши

Величина углов наклона крыши варьирует от пяти до шестидесяти градусов. Она зависит от предназначения чердака, климатической зоны. Если в регионе наблюдаются частые дожди, то оптимальный наклон будет равен 40-60 град. От угла наклона зависит выбор материала для кровли:

• угол 8-18 град.- для листов шифера, рулонных материалов;
• 14-60 град. – для стальных, асбестоцементных листов;
• 30-60 град.-  для черепицы, штучных кровельных элементов.

Нюансы и хитрости

При возведении кровли нужно обратить внимание на следующие моменты:

• обязательно сделать чертеж кровли;
• определиться с материалом;
• определить систему стропил;
• вычислить угол наклона крыши;
• если постройка небольшая, то идеальными будут висячие стропила, а если крупная – наслонный вариант;
• точный подсчет необходимого материала (стараться не экономить на качестве);
• основную часть кровли лучше собрать на земле.

Крыша беседки

У многих людей на дачном участке располагается беседка.

Основные функции этой части ландшафтного дизайна:

• служит украшением загородного участка;
• является великолепным местом для отдыха.

Довольно часто беседка имеет четырехскатную крышу. Она выглядит современно, привлекательно и отлично защищает от плохих погодных условий.  По форме четырехскатная крыша напоминает шатер. Сделать такую кровлю можно самостоятельно, при наличии соответствующего опыта.

Отличительные характеристики системы системы стропил

Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.

Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

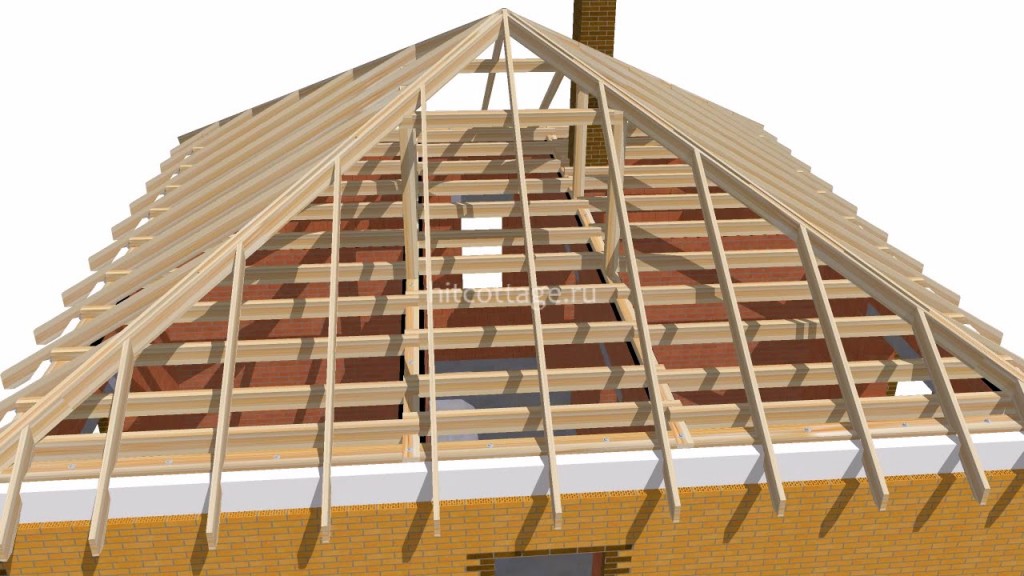

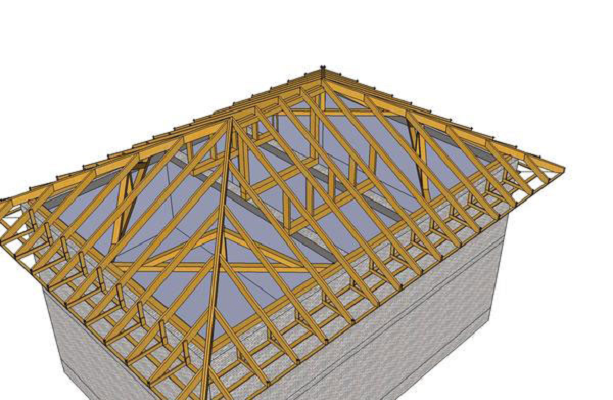

Обычная система четырехскатной кровли с опорой в зоне конька

Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.

Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.

На фотографии заметно, что конек не опирается на стойки.

Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.

Четырехскатную кровлю над маленьким строением можно установить без стоек

При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.

Маленькое строение перекрыто без применения стоек или затяжек

Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.

Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО! В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.. Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Четырехскатная крыша и четыре ее варианта

Вальмовая крыша

Эта конструкция состоит из 4 скатов, два из которых имеют форму трапеции, а два — треугольную. Стропила здесь прямые, свесы также располагаются на одной высоте.

Шатровая крыша

Она весьма похожа на вальмовую, отличие же в том, что все скаты здесь идентичны: они являются равнобедренными треугольниками.

Полувальмовая крыша

От своей классической разновидности она отличается довольно сильно, потому как треугольные (вальмовые) скаты у нее срезаны в пользу фронтона, благодаря которому чердак легко можно превратить в благоустроенную мансарду с большими окнами.

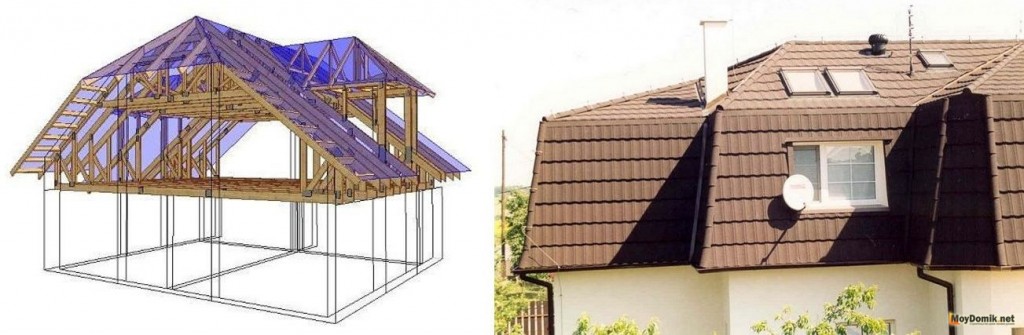

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород. Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска. Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Воздействие нагрузок на систему стропил

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Этапы сборки

После завершения монтажа своими руками каркаса беседки и настила пола, переходят к устройству четырехскатной крыши, действуя согласно плану:

1. Верхнюю обвязку каркаса усиливают доской, можно даже в два слоя, нахлестывая друг на друга. Вдоль длинной стороны сооружения к обвязке на металлические уголки крепят балку-затяжку.

2. Отступая от середины затяжки по 50 см, устанавливают две стойки высотой 100 см. Чтобы во время монтажа стойки сохраняли вертикальное положения, конструкцию укрепляют временными подкосами. Затем верхушки стоек соединяют коньковым прогоном.
3. Устанавливают рядовые стропильные ноги. Так как в нашем примере коньковый прогон составляет всего 1 м, монтируют по два стропила с каждой стороны, по его краям. То есть шаг между ними составит также 1 м.

4. Закрепляют диагональные стропила. Гвоздями приколачивают ноги к коньку, предварительно сделав запилы так, чтобы диагональные стропила продолжали коньковый прогон. Между маурлатом и стропилами нужно сделать подвижным креплением – ползуном.
5. Устанавливают нарожники. Одной стороной их крепят к диагональным стропилам гвоздями или металлическими накладками, а другой к верхней обвязке беседки. Шаг между ними закладывают 60-70 см.
6. Полосы гидроизолирующей пленки фиксируют степлером на стропила, нахлестывая одну на другую на 10-15 см. Вдоль стропильных ног гидроизоляцию закрепляют рейками контр-обрешетки.

7. Настилают сплошную обрешетку, приколачивая пятнадцати миллиметровую ОСБ на гвозди.
8. Выполняют раскрой кровельного материала и фиксируют его на оцинкованные саморезы или гвозди с каучуковой шляпкой, стыки обрабатывают герметиком.

После сооружения своими руками четырехскатной крыши, беседка практически готова к использованию. Остается лишь установить мебель, добавить текстиль, другие декоративные элементы и позвать гостей!

Крепление мауэрлата и лежней

В деревянных домах в качестве мауэрлата используется последний ряд сруба. Для крепления стропил в бревнах вырубаются пазы. В строениях из кирпича изготовленный нижний каркас из брусьев ложится по периметру наружных стен на армопояс из бетона. В пояс закладываются металлические шпильки для закрепления бруса.

Для точной разметки каждый брус ложится на шпильки и сверху по нему ударяют молотком, таким образом, получается точная отметка крепежа. Затем его снимают и сверлят отверстия.

Подготовленные отдельные элементы мауэрлата укладываются на стены, покрытые нескольким слоями гидроизоляции — рубероидом. Балки закрепляются гайками, накрученными на шпильки. Углы брусьев скрепляются пластинами из металла или скобами.

Видео: крепление мауэрлата вальмовой крыши После крепежа брус не должен сдвинуться даже на миллиметр — от этого зависит надежность всей кровли в дальнейшем. Особенность укладки мауэрлата — брусья по длине укладываются внахлест с большим количеством соединений. Лежни точно так же, как и мауэрлат крепятся с гидроизоляцией только к несущим внутренним стенам.

Знаете ли вы? Лучшим материалом для мауэрлата является лиственница, поскольку со временем ее древесина становится прочнее.
